Baño: sifón y tuberías

Un módulo bajo un lavabo necesita una abertura en la trasera para las tomas de agua y el desagüe, y un recorte en el cajón alrededor del sifón. EFS corta las dos cosas en los tableros: la Abertura para tuberías en la trasera del módulo y el Recorte para sifón en la trasera y el fondo del cajón. Los tableros cortados entran en la lista de corte como tableros CNC y en el DXF con el contorno del recorte. En este capítulo colocas un mueble bajo lavabo suspendido desde las plantillas, con su borde superior a 850 mm, y cortas los dos recortes para que coincidan con las instalaciones dibujadas en la pared.

Vídeo: D03 Baño: sifón y tuberías

El mismo flujo de trabajo en un vídeo de minuto y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Antes de empezar

• Dibuja la estancia y añade las marcas de agua, desagüe y gas en la pared de detrás del lavabo. EFS las usa para proponer las medidas y la posición de los recortes. Cómo dibujarlas está en el capítulo Estancia, aberturas e instalaciones. Sin marcas, los recortes funcionan, pero con medidas predeterminadas y en el centro del módulo.
• Para la Abertura para tuberías, el módulo debe tener trasera. Para el Recorte para sifón, debe tener cajones.
• Haz los recortes al final, cuando las medidas del módulo y de los cajones sean definitivas (consulta Cuando cambias el módulo después de los recortes).

El flujo de trabajo del vídeo

En el vídeo, el baño mide 2400 × 2200 × 2500 mm. En la pared A hay dos marcas de agua y una marca de desagüe.

1. Abre la pestaña EFS - Plantillas, el panel Plantillas de módulos y la categoría Baño.
2. En el campo de búsqueda, escribe lavabo 1200 y pulsa Enter.

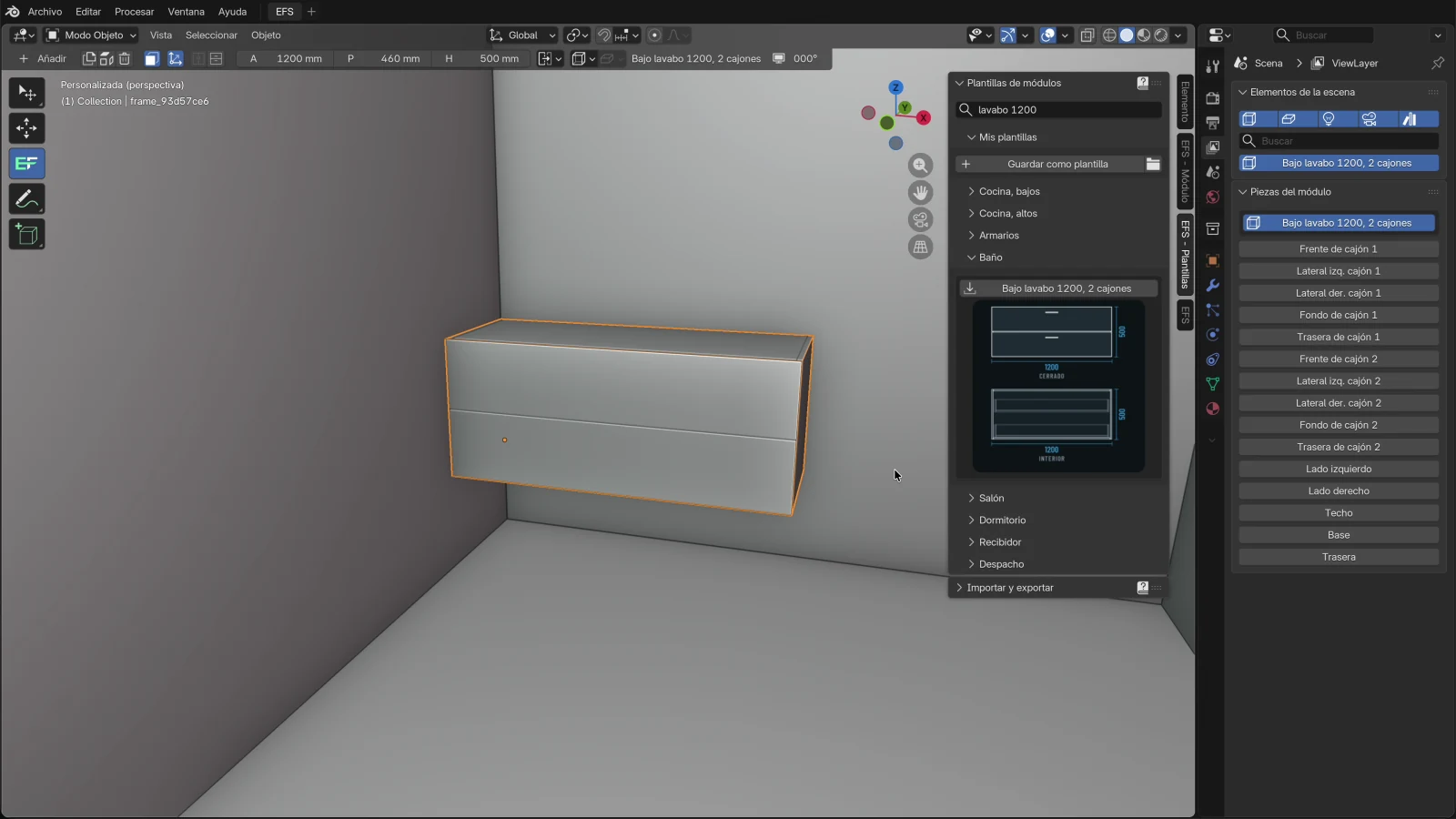

3. Haz clic en Bajo lavabo 1200, 2 cajones. El módulo aparece en la esquina, delante de las marcas de agua y desagüe, con su borde superior a 850 mm.
4. Haz clic en el módulo, haz clic derecho y luego Añadir al módulo → Abertura para tuberías.
5. La ventana propone Ancho 300 mm y Altura 330 mm. Cambia la Altura a 350 mm y haz clic en Aceptar.

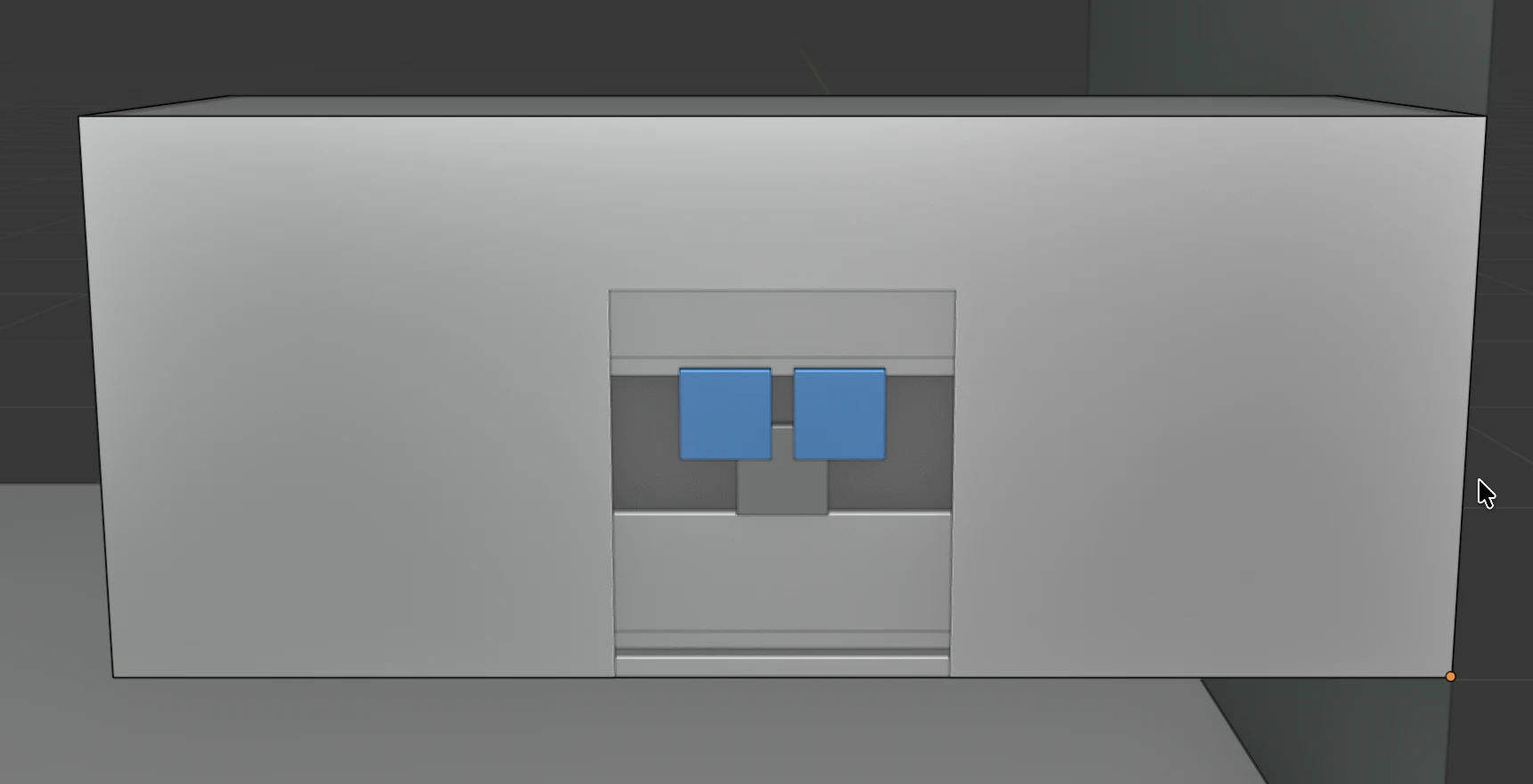

6. Mira el módulo desde detrás: las marcas de agua y desagüe se ven a través de la abertura de la trasera.
7. Haz clic en el módulo, haz clic derecho y luego Añadir al módulo → Recorte para sifón. Confirma Ancho 250 mm y Profundidad 250 mm haciendo clic en Aceptar.

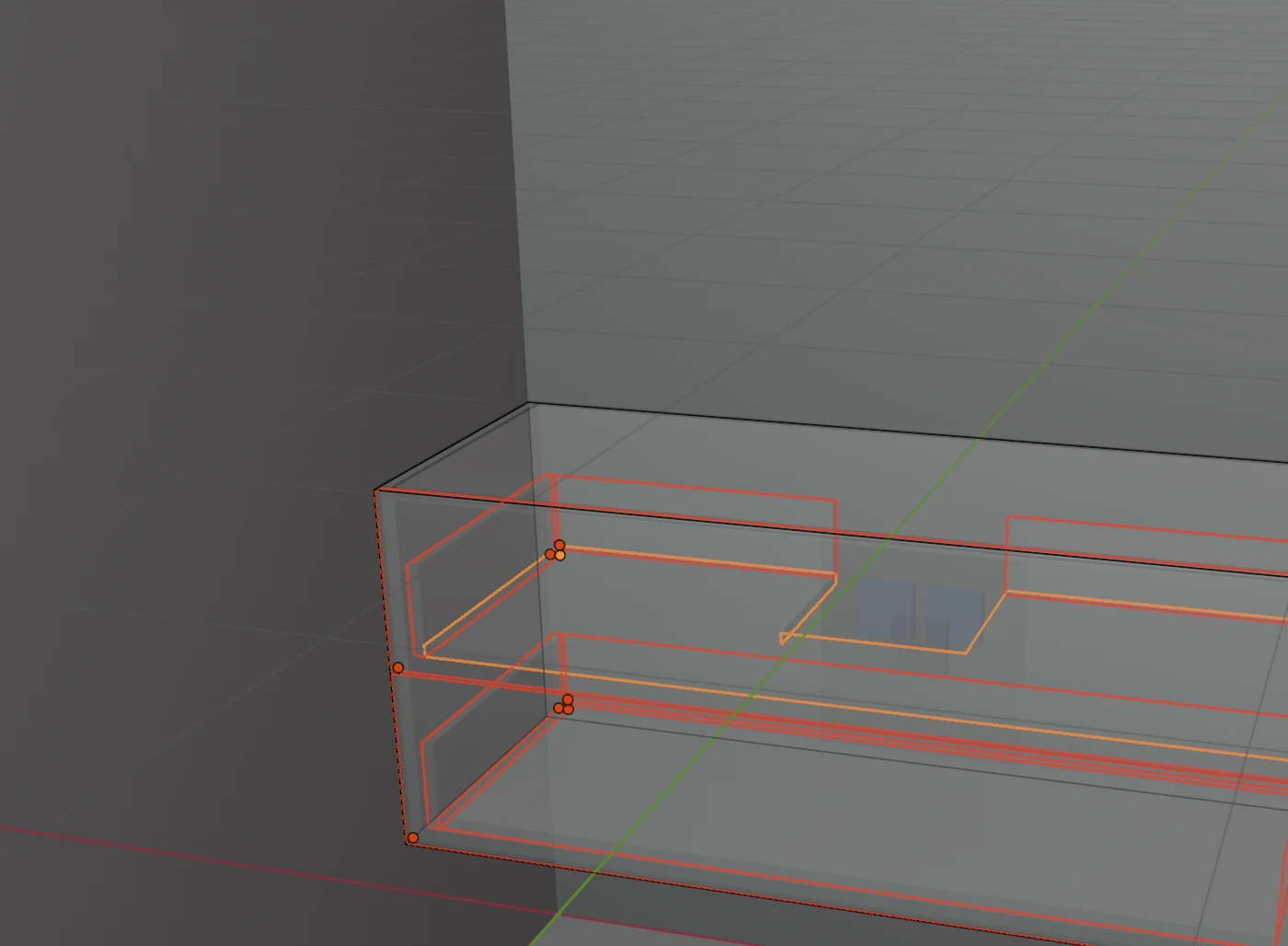

8. Mira desde arriba con la vista de Rayos X (Alt+Z): la trasera del cajón superior está cortada en toda su altura, y el fondo tiene un recorte en forma de U.

El módulo bajo lavabo

1. Haz clic en una parte vacía de la vista 3D, para que no haya nada seleccionado.
2. En la pestaña EFS - Plantillas, abre la categoría Baño.
3. Haz clic en el botón con el nombre de la plantilla, p. ej., Bajo lavabo 1200, 2 cajones.

Dónde aparece una plantilla y cómo se mueve está en el capítulo Plantillas y Mis plantillas.

Plantillas bajo lavabo

Plantilla	A × P × H	Frentes	Trasera	Abertura para tuberías	Recorte para sifón
Bajo lavabo 1200, 2 cajones	1200 × 460 × 500 mm	dos cajones exteriores, de 250 mm cada uno	superpuesta, 3 mm	sí	sí
Bajo lavabo 600, 2 cajones	600 × 460 × 500 mm	dos cajones exteriores, de 250 mm cada uno	superpuesta, 3 mm	sí	sí
Bajo lavabo 800, 2 puertas	800 × 460 × 500 mm	dos puertas	ninguna	no: El módulo no tiene trasera.	no: El módulo no tiene cajón.

Las demás plantillas de baño (armario con espejo, módulo alto, columna de baño) están en la lista de plantillas.

Altura 850

Las tres plantillas bajo lavabo cuelgan de la pared, sin patas:

• la base del módulo está a 350 mm por encima del suelo y la altura del casco es de 500 mm, así que el borde superior queda a 850 mm;
• el módulo no es un Módulo alto, así que sus frentes se quedan en el grupo F 1;
• la Profundidad de 460 mm incluye los frentes de los cajones y la trasera.

Para otra altura, mueve el módulo: selecciónalo, pulsa 3, escribe el desplazamiento y pulsa Enter. Por ejemplo, 50 sube el borde superior a 900 mm. Consulta Mover: 1, 2 y 3.

Consejo

Coloca el módulo de forma que su centro quede delante del desagüe. Muévelo con la tecla 1 la diferencia entre el centro del módulo y la marca de desagüe. Así, tanto la abertura como el recorte para sifón quedan en el centro.

Nota

El recuadro Herrajes y uniones solo ofrece Colgadores de módulo alto cuando Módulo alto está activado. Por eso, el módulo bajo lavabo no tiene colgadores en la lista de herrajes. Pide tú los herrajes para colgarlo de la pared.

Marcas de instalaciones detrás del módulo

Las marcas se añaden en la pestaña EFS, panel Propiedades de la estancia, recuadro Aberturas e instalaciones: el botón + y luego Agua, Desagüe o Gas. Para cada marca escribes Pared, Desde el inicio de la pared (hasta el centro de la marca) y Altura desde el suelo. Los detalles están en la sección Aberturas e instalaciones.

En la pared, cada marca es un cuadrado de 80 × 80 mm: la marca de agua es azul, la de desagüe gris y la de gas amarilla. El cuadrado empieza en la Altura desde el suelo escrita y sube 80 mm. EFS calcula los recortes a partir de este cuadrado. EFS considera que una marca está «detrás del módulo» cuando:

• la estancia está activada (Mostrar estancia en el panel Propiedades de la estancia);
• la marca está, al menos en parte, dentro del ancho y la altura de la trasera del módulo;
• está como máximo 250 mm por detrás de la trasera (el módulo está contra la pared o cerca de ella).

Las marcas que están por encima o por debajo del módulo, a su izquierda o a su derecha, y en otra pared, no cuentan.

Recorte	Qué marcas mira
Abertura para tuberías	agua, desagüe y gas
Recorte para sifón	solo el desagüe

Las marcas del vídeo:

Marca	Pared	Desde el inicio de la pared	Altura desde el suelo	Cuadrado en la pared
Agua	A	550 mm	550 mm	510–590 mm, altura 550–630 mm
Agua	A	650 mm	550 mm	610–690 mm, altura 550–630 mm
Desagüe	A	600 mm	500 mm	560–640 mm, altura 500–580 mm

Abertura para tuberías

Una abertura rectangular en la trasera del módulo, abierta por abajo, para que entren las tuberías.

1. Haz clic en el módulo.
2. Clic derecho, Añadir al módulo → Abertura para tuberías.
3. La ventana muestra las medidas propuestas. Cámbialas si hace falta.
4. Haz clic en Aceptar.

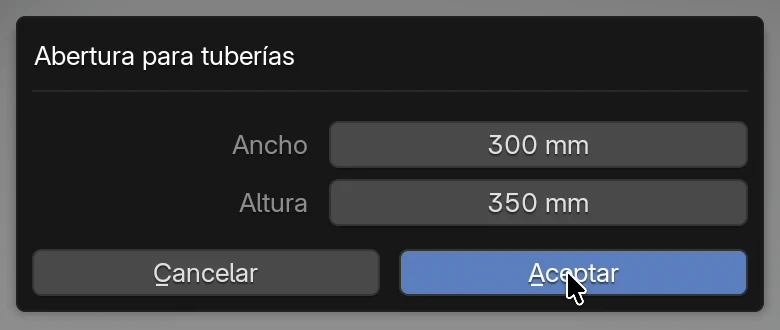

La ventana Abertura para tuberías

Opción	Qué hace	Predeterminado	Valores
Ancho	Ancho de la abertura.	propuesto a partir de las marcas, 300 mm sin marcas	0–1000 mm; 0 significa la medida propuesta
Altura	Altura de la abertura desde el borde inferior de la trasera hacia arriba.	propuesta a partir de las marcas, 250 mm sin marcas	0–1000 mm; 0 significa la medida propuesta
Aceptar	Corta la abertura.	–	botón
Cancelar	Cierra la ventana sin cortar.	–	botón

La posición de la abertura de izquierda a derecha no se escribe: la fija EFS.

Cómo propone EFS la abertura

Sin marcas detrás del módulo, la abertura mide 300 × 250 mm y está en el centro de la trasera. Con marcas:

1. EFS toma todas las marcas de agua, desagüe y gas que hay detrás del módulo.
2. Añade 50 mm de holgura alrededor, a la izquierda, a la derecha y arriba.
3. El Ancho es la distancia del borde izquierdo al borde derecho de ese marco, y como mínimo 300 mm.
4. La Altura va del borde inferior de la trasera al borde superior del marco, como mínimo 250 mm y como máximo hasta arriba de la trasera.
5. El centro de la abertura está en el centro de las marcas.

Ejemplo del vídeo: las marcas van de 510 a 690 mm, y el borde superior de la marca más alta está a 630 mm. Con la holgura quedan 460–740 mm, es decir, 280 mm, así que el Ancho pasa a 300 mm. La trasera empieza a 350 mm, así que la Altura es 630 + 50 − 350 = 330 mm. El centro de la abertura está a 600 mm, delante del desagüe.

Reglas

• La abertura solo se hace en la trasera del módulo. La base, los costados y los travesaños quedan enteros.
• La abertura siempre está abierta por abajo, hasta el borde inferior de la trasera.
• La abertura se queda dentro de la trasera. Si con el centro propuesto se saliera del borde de la trasera, EFS la desplaza hacia el centro.
• Una trasera con abertura pasa a ser un tablero CNC (consulta Lista de corte, DXF y planos).
• Un módulo sin trasera indica El módulo no tiene trasera. y no corta nada.
• Cada Abertura para tuberías corta en la trasera ya cortada. Una segunda abertura más grande amplía la primera. Para una abertura más pequeña, deshaz antes el corte con Ctrl+Z.

Atención

El Ancho y la Altura deben ser menores que la trasera. Una abertura tan alta como la trasera la corta en dos piezas, y una abertura tan ancha como la trasera le quita toda la parte inferior.

Consejo

Si la abertura no está donde están las tuberías, comprueba las marcas de la pared, no las medidas de la ventana. Deshaz el corte con Ctrl+Z, corrige Desde el inicio de la pared y Altura desde el suelo de las marcas y repite Abertura para tuberías.

Recorte para sifón

Un recorte en forma de U alrededor del sifón en el cajón, para que el cajón pase junto al desagüe: la trasera del cajón se corta en toda su altura, y el fondo recibe un recorte desde el borde trasero hacia delante.

1. Haz clic en el módulo.
2. Clic derecho, Añadir al módulo → Recorte para sifón.
3. Escribe el Ancho y la Profundidad o deja 250 mm.
4. Haz clic en Aceptar.

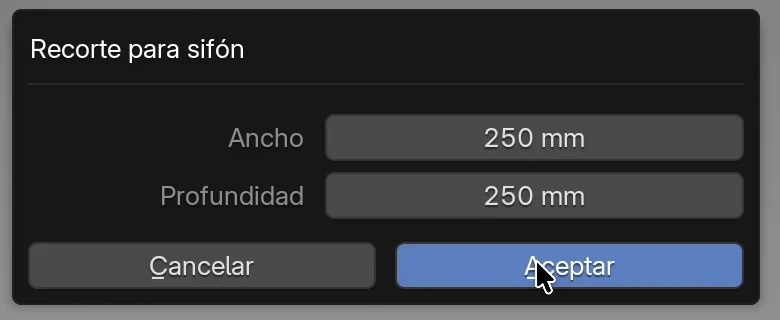

La ventana Recorte para sifón

Opción	Qué hace	Predeterminado	Valores
Ancho	Ancho del recorte, de izquierda a derecha. Es el mismo en la trasera y en el fondo del cajón.	250 mm	50–600 mm
Profundidad	Cuánto entra el recorte en el fondo del cajón, desde el borde trasero hacia delante.	250 mm	50–500 mm
Aceptar	Corta el recorte.	–	botón
Cancelar	Cierra la ventana sin cortar.	–	botón

La ventana recuerda las últimas medidas escritas hasta que cierras el programa.

Qué cajones reciben el recorte

Detrás del módulo	Qué cajones	Dónde está el recorte, de izquierda a derecha
Ninguna marca de desagüe	Solo el cajón superior	En el centro del cajón
Una marca de desagüe	El cajón superior y cada cajón cuya trasera llegue por encima del borde inferior de la marca de desagüe	En el centro de la marca de desagüe. Si hay varias, a medio camino entre ellas.

Los cajones se cuentan desde abajo: en un módulo con dos cajones, el de arriba es el Cajón 2. Ejemplo del vídeo: el desagüe está a 500 mm y la trasera del cajón inferior termina a 498 mm, así que solo el cajón superior recibe el recorte. Si el desagüe estuviera a 400 mm, lo recibirían los dos.

Qué se corta

Tablero	Recorte
Trasera del cajón (Trasera de cajón 2)	Cortada en toda su altura, en el ancho del recorte. De un tablero quedan dos piezas.
Fondo del cajón (Fondo de cajón 2)	Un recorte en forma de U de Ancho × Profundidad, abierto hacia el borde trasero.
Frente y laterales del cajón	No se cortan.
Trasera del módulo	No se corta. Para ella, usa la Abertura para tuberías.

Reglas:

• Un módulo sin cajones indica El módulo no tiene cajón. y no corta nada.
• La Profundidad debe ser menor que la profundidad de la caja del cajón; si no, el fondo se corta en dos piezas. En un módulo de 460 mm de profundidad, la caja del cajón tiene 429 mm de profundidad.
• El Ancho debe ser menor que el ancho de la trasera del cajón. En un módulo de 600 mm de ancho, la trasera del cajón mide 512 mm de ancho, y en uno de 1200 mm, 1112 mm.
• Un Recorte para sifón repetido corta en los tableros ya cortados. Para un recorte más pequeño, deshaz antes con Ctrl+Z.

Lista de corte, DXF y planos

Los tableros cortados son tableros CNC: tienen un contorno que no es un rectángulo.

Exportación	Qué obtienes
Lista de corte (Lista de corte a Excel, PDF)	El tablero sigue siendo una fila, con la medida del tablero entero. En la columna CNC recibe la marca CNC 1, CNC 2… (consulta Marca CNC)
DXF (Exportar DXF - todo, Exportar DXF - selección)	El contorno del tablero con el recorte. La trasera del cajón son dos piezas de un tablero: los dos contornos están en el DXF, en la capa CONTOUR.
Planos PDF	Un plano del tablero cortado, cuando Tableros CNC está activado en Exportar → Ajustes (activado por defecto). Consulta Ajustes de exportación.
Cotas en la vista (M)	En el tablero cortado, las medidas del tablero y del recorte.
Estimación de costes y presupuesto	Los tableros se calculan igual que antes. Los recortes no tienen artículo propio.

Ejemplo del vídeo: tres tableros CNC, la Trasera con una abertura de 300 × 350 mm, la Trasera de cajón 2 cortada en un ancho de 250 mm y el Fondo de cajón 2 con un recorte de 250 × 250 mm.

Reglas:

• Con DXF: solo CNC y taladrados (Exportar → Ajustes), los tableros cortados siempre entran en el DXF, y los tableros rectangulares simples no.
• En la trasera del cajón, el CNC corta dos piezas de un tablero. La lista de corte tiene una fila con la medida del tablero entero: se corta a medida un tablero, no dos.
• La medida de la lista de corte es la del rectángulo que envuelve el tablero. El recorte no cambia la Longitud ni el Ancho.

Los detalles de las columnas de la lista de corte y de las capas del DXF están en los capítulos Lista de corte y medida de corte y Taladros, DXF, MPR y CIX.

Consejo

Guarda el módulo con los recortes como plantilla propia (consulta Mis plantillas). Los tableros cortados se guardan con su contorno, así que el siguiente módulo de lavabo viene ya cortado.

Cuando cambias el módulo después de los recortes

EFS no vuelve a calcular los recortes:

Cambio	Qué pasa con el recorte
Ancho, Altura o Profundidad del módulo	El tablero cortado se estira o se encoge, y el recorte con él. Las medidas del recorte ya no son las que escribiste.
Tipo o número de cajones	EFS hace cajones nuevos, sin el recorte para sifón.
Mover el módulo	El recorte se queda donde estaba en el tablero, y las marcas de la pared no se vuelven a mirar.

Si has cambiado las medidas después de los recortes, deshaz los cambios con Ctrl+Z hasta antes de los recortes, cambia las medidas y vuelve a cortar. Si ya es tarde para deshacer, vuelve a colocar el módulo desde la plantilla.

Errores frecuentes y soluciones

Abertura para tuberías y Recorte para sifón están en gris. No hay nada seleccionado, está seleccionado un módulo de esquina o un tablero suelto, o estás en Modo Edición. Haz clic en un tablero del módulo. Sal del Modo Edición con Tab.

El mensaje El módulo no tiene trasera. El módulo no tiene trasera (p. ej., Bajo lavabo 800, 2 puertas). Las tuberías pasan entonces sin abertura. Si necesitas una trasera, en la pestaña EFS - Módulo, recuadro Construcción → Trasera, pon Construcción en Superpuesta (consulta Trasera).

El mensaje El módulo no tiene cajón. El módulo tiene puertas o no tiene frentes. El recorte para sifón solo corta cajones.

La abertura mide 300 × 250 mm y está en el centro, y las tuberías están en otro sitio. EFS no ha encontrado marcas detrás del módulo: la estancia está desactivada, las marcas no están dibujadas, están en otra pared, por debajo o por encima del módulo, o a más de 250 mm por detrás. Deshaz con Ctrl+Z, corrige las marcas y repite.

El recorte para sifón solo está en el cajón superior, y el desagüe está más abajo. La marca de desagüe no está detrás del módulo o está por debajo de su base. Corrige la Altura desde el suelo de la marca de desagüe, deshaz el recorte y repite.

El recorte para sifón no está delante del desagüe. Sin marca de desagüe, el recorte está en el centro del cajón. Dibuja el desagüe o mueve el módulo de forma que su centro quede delante del desagüe.

La abertura es demasiado pequeña. Repite Abertura para tuberías con medidas mayores: la abertura nueva amplía la antigua.

La abertura o el recorte es demasiado grande. Deshaz con Ctrl+Z y vuelve a cortar con medidas menores.

La trasera se ha partido en dos piezas. La Altura de la abertura era mayor que la trasera. Deshaz con Ctrl+Z y escribe una altura menor.

El recorte para sifón ha desaparecido. Has cambiado el tipo o el número de cajones. Repite Recorte para sifón.

El recorte se ha estirado. Has cambiado las medidas del módulo después del recorte. Consulta Cuando cambias el módulo después de los recortes.

Atajos de este capítulo

Tecla	Acción
clic derecho	Menú con Añadir al módulo → Abertura para tuberías y Recorte para sifón
Alt+Z	Vista de Rayos X: se ven los recortes de los cajones
M	Cotas: medidas de los tableros cortados
1	Mover el módulo a izquierda y derecha, delante del desagüe
3	Mover el módulo arriba y abajo, para otra altura de lavabo
Ctrl+Z	Deshacer el recorte

Todos los atajos están en el capítulo Atajos de teclado.
