Salle de bains : siphon et tuyaux¶

Un meuble sous vasque a besoin d’une ouverture dans le fond pour les raccordements d’eau et d’évacuation, et d’une découpe dans le tiroir autour du siphon. EFS découpe les deux dans les panneaux : Passage de tuyaux dans le fond du caisson, Découpe siphon dans l’arrière et le fond du tiroir. Les panneaux découpés vont dans la liste de débit comme panneaux CNC et dans le DXF avec le contour de la découpe. Dans ce chapitre, vous placez à partir des modèles un meuble sous-vasque suspendu, avec son bord supérieur à 850 mm, et découpez les deux ouvertures en fonction des raccordements dessinés sur le mur.

Vidéo : D03 Salle de bains : siphon et tuyaux

Le même déroulement dans une vidéo d’une minute et demie, en anglais.

Regarder sur YouTube (vidéo en anglais)

Avant de commencer¶

Dessinez la pièce et ajoutez sur le mur derrière la vasque les repères d’eau, d’évacuation et de gaz. EFS s’en sert pour proposer les dimensions et la position des découpes. La façon de les dessiner est décrite dans le chapitre Pièce, ouvertures et raccordements. Sans repères, les découpes fonctionnent, mais avec des dimensions par défaut au milieu du caisson.
Pour un Passage de tuyaux, le caisson doit avoir un fond. Pour une Découpe siphon, il doit avoir des tiroirs.
Faites les découpes en dernier, quand les dimensions du caisson et des tiroirs sont définitives (voir Quand vous modifiez le caisson après les découpes).

Le déroulement de la vidéo¶

Dans la vidéo, la salle de bains mesure 2400 × 2200 × 2500 mm. Sur le mur A se trouvent deux repères d’eau et un repère d’évacuation.

Ouvrez l’onglet EFS - Modèles, le panneau Modèles de caissons et la catégorie Salle de bains.
Dans le champ de recherche, saisissez sous-vasque 1200 et appuyez sur Enter.

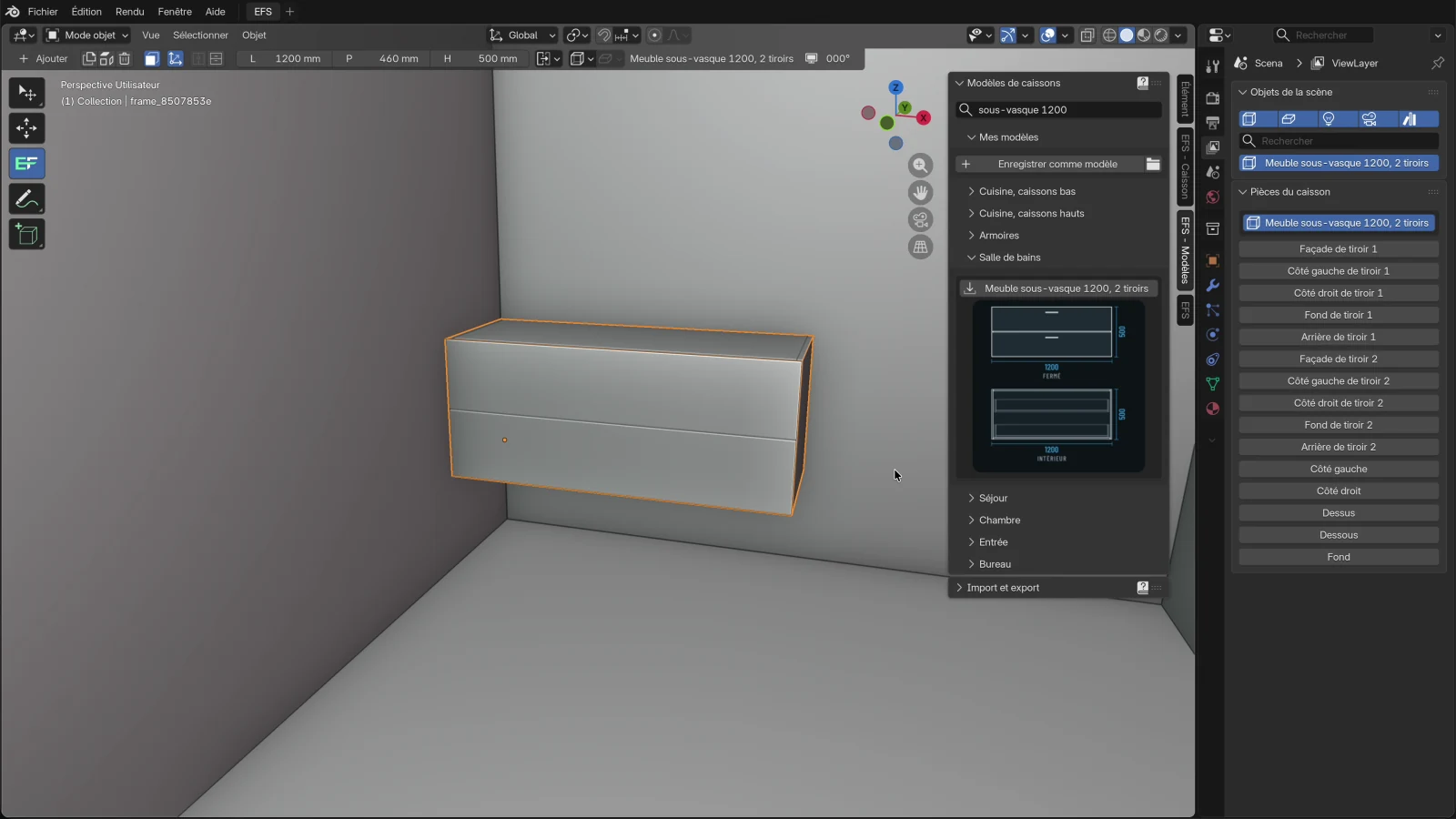

Cliquez sur Meuble sous-vasque 1200, 2 tiroirs. Le caisson arrive dans l’angle, devant les repères d’eau et d’évacuation, avec son bord supérieur à 850 mm.
Cliquez sur le caisson, faites un clic droit, puis Ajouter au caisson → Passage de tuyaux.
La fenêtre propose Largeur 300 mm et Hauteur 330 mm. Changez la Hauteur en 350 mm et cliquez sur OK.

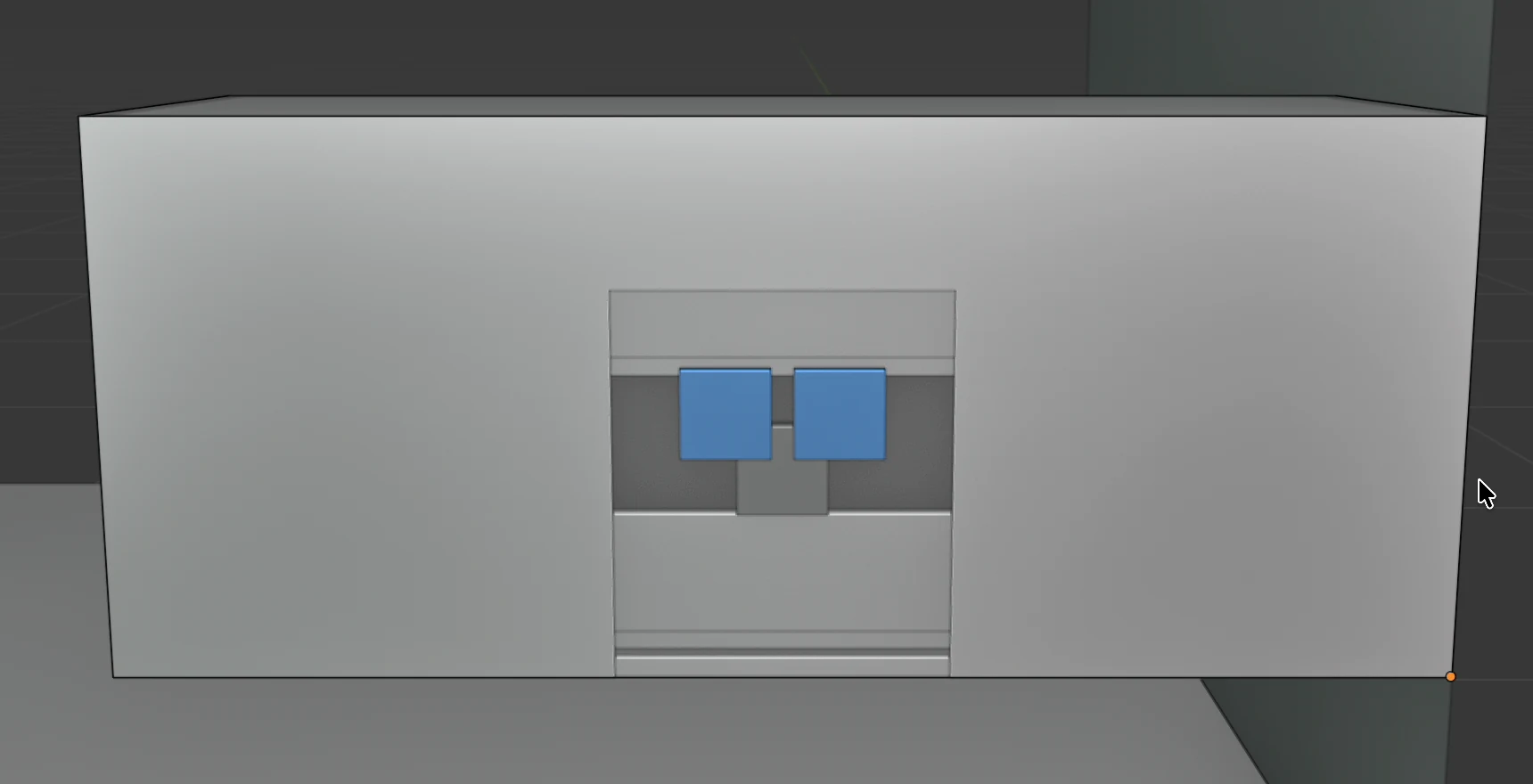

Regardez le caisson par l’arrière : les repères d’eau et d’évacuation sont visibles à travers l’ouverture du fond.
Cliquez sur le caisson, faites un clic droit, puis Ajouter au caisson → Découpe siphon. Validez Largeur 250 mm et Profondeur 250 mm en cliquant sur OK.

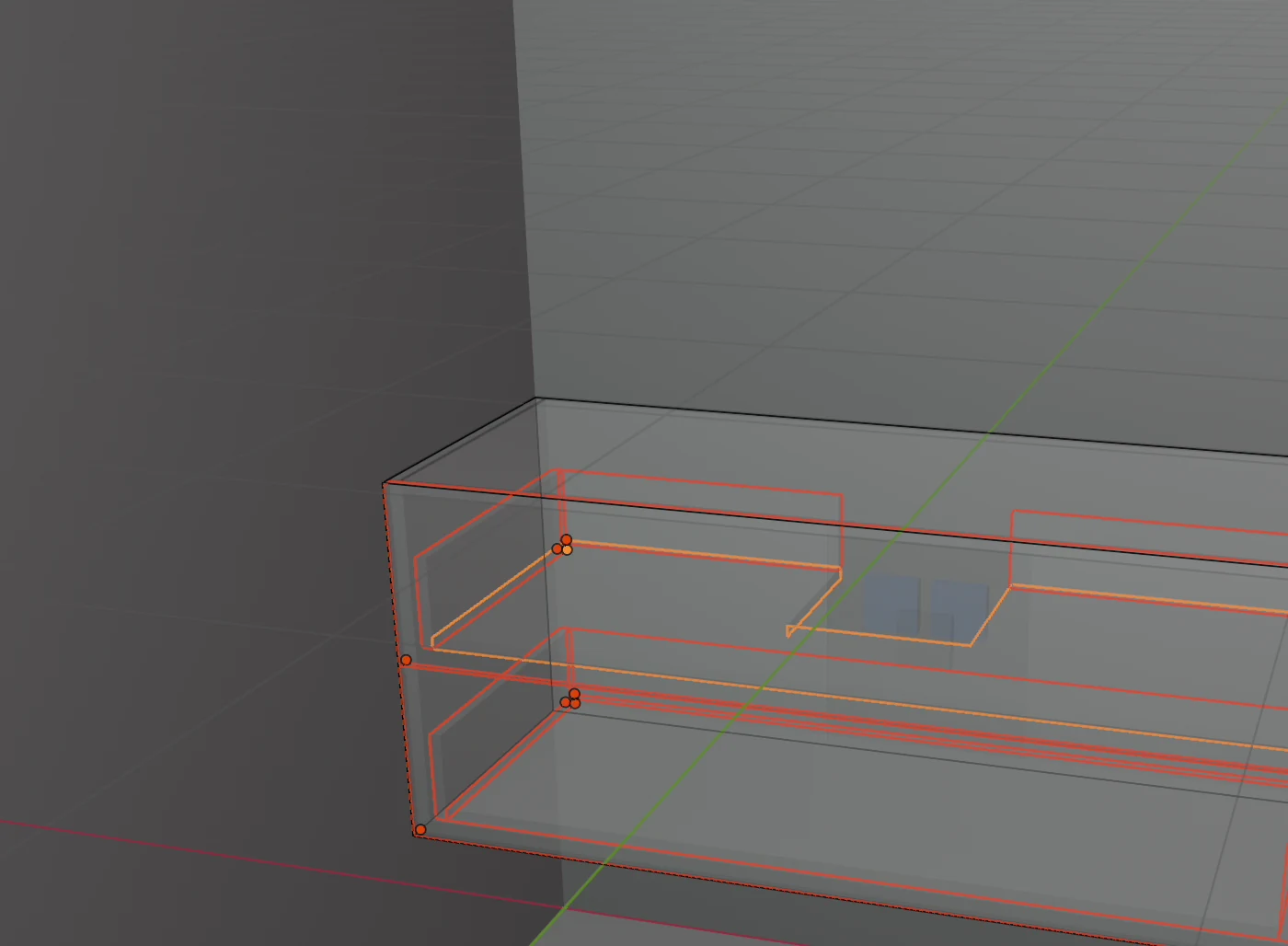

Regardez du dessus en vue Rayons X (Alt+Z) : l’arrière du tiroir du haut est découpé sur toute sa hauteur, et le fond a une découpe en U.

Le meuble sous-vasque¶

Cliquez dans une partie vide de la vue 3D, pour que rien ne soit sélectionné.
Dans l’onglet EFS - Modèles, ouvrez la catégorie Salle de bains.
Cliquez sur le bouton portant le nom du modèle, p. ex. Meuble sous-vasque 1200, 2 tiroirs.

L’endroit où arrive un modèle et la façon de le déplacer sont décrits dans le chapitre Modèles et Mes modèles.

Modèles de meubles sous-vasque¶

Modèle	L × P × H	Façades	Fond	Passage de tuyaux	Découpe siphon
Meuble sous-vasque 1200, 2 tiroirs	1200 × 460 × 500 mm	deux tiroirs en applique de 250 mm chacun	en applique, 3 mm	oui	oui
Meuble sous-vasque 600, 2 tiroirs	600 × 460 × 500 mm	deux tiroirs en applique de 250 mm chacun	en applique, 3 mm	oui	oui
Meuble sous-vasque 800, 2 portes	800 × 460 × 500 mm	deux portes	aucun	non : Le caisson n’a pas de fond.	non : Le caisson n’a pas de tiroir.

Les autres modèles de salle de bains (armoire de toilette, caisson haut, colonne de salle de bains) figurent dans la liste des modèles.

Hauteur 850¶

Les trois modèles de meubles sous-vasque sont suspendus au mur, sans pieds :

le dessous du caisson est à 350 mm du sol et la hauteur du caisson est de 500 mm : le bord supérieur est donc à 850 mm ;
le caisson n’est pas un Caisson haut : ses façades restent donc dans le groupe F 1 ;
la Profondeur de 460 mm inclut les façades de tiroir et le fond.

Pour une autre hauteur, déplacez le caisson : sélectionnez-le, appuyez sur 3, saisissez le décalage et appuyez sur Enter. Par exemple, 50 remonte le bord supérieur à 900 mm. Voir Déplacer : 1, 2 et 3.

Astuce

Placez le caisson de sorte que son centre soit en face de l’évacuation. Déplacez-le avec la touche 1 de la différence entre le centre du caisson et le repère d’évacuation. L’ouverture comme la découpe siphon sont alors au milieu.

Remarque

Le cadre Quincaillerie et assemblages ne propose les Ferrures de suspension que si Caisson haut est activé. Le meuble sous-vasque n’a donc pas de ferrures de suspension dans la liste de quincaillerie. Commandez vous-même la quincaillerie de fixation murale.

Repères de raccordement derrière le caisson¶

Vous ajoutez les repères dans l’onglet EFS, panneau Propriétés de la pièce, cadre Ouvertures et raccordements : bouton +, puis Eau, Évacuation ou Gaz. Pour chaque repère, vous saisissez le Mur, Depuis le début du mur (jusqu’au centre du repère) et la Hauteur depuis le sol. Les détails se trouvent dans la section Ouvertures et raccordements.

Sur le mur, chaque repère est un carré de 80 × 80 mm : le repère d’eau est bleu, celui d’évacuation gris et celui de gaz jaune. Le carré commence à la Hauteur depuis le sol saisie et monte de 80 mm. EFS calcule les découpes à partir de ce carré. EFS considère qu’un repère est « derrière le caisson » quand :

la pièce est affichée (Afficher la pièce dans le panneau Propriétés de la pièce) ;
le repère se trouve au moins en partie dans la largeur et la hauteur du fond du caisson ;
il est au plus à 250 mm derrière le fond (le caisson est contre le mur ou tout près).

Les repères au-dessus ou en dessous du caisson, à sa gauche ou à sa droite, et sur un autre mur ne comptent pas.

Découpe	Repères pris en compte
Passage de tuyaux	eau, évacuation et gaz
Découpe siphon	évacuation seulement

Les repères de la vidéo :

Repère	Mur	Depuis le début du mur	Hauteur depuis le sol	Carré sur le mur
Eau	A	550 mm	550 mm	510–590 mm, hauteur 550–630 mm
Eau	A	650 mm	550 mm	610–690 mm, hauteur 550–630 mm
Évacuation	A	600 mm	500 mm	560–640 mm, hauteur 500–580 mm

Passage de tuyaux¶

Une ouverture rectangulaire dans le fond du caisson, ouverte en bas, pour l’entrée des tuyaux.

Cliquez sur le caisson.
Clic droit, Ajouter au caisson → Passage de tuyaux.
La fenêtre affiche les dimensions proposées. Modifiez-les si nécessaire.
Cliquez sur OK.

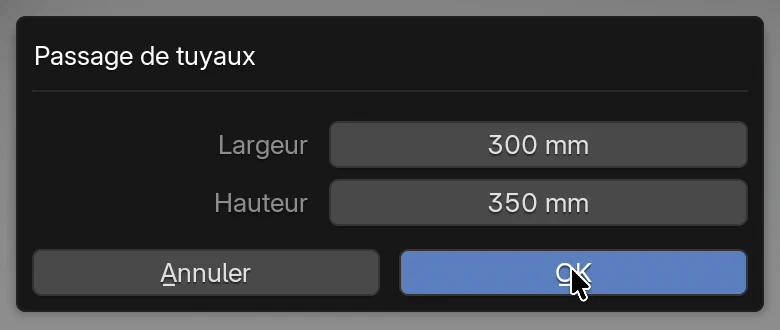

La fenêtre Passage de tuyaux¶

Option	Ce qu’elle fait	Par défaut	Valeurs
Largeur	Largeur de l’ouverture.	proposée d’après les repères, 300 mm sans repères	0–1000 mm ; 0 signifie la dimension proposée
Hauteur	Hauteur de l’ouverture, depuis le bord inférieur du fond vers le haut.	proposée d’après les repères, 250 mm sans repères	0–1000 mm ; 0 signifie la dimension proposée
OK	Découpe l’ouverture.	–	bouton
Annuler	Ferme la fenêtre sans découper.	–	bouton

Vous ne saisissez pas la position gauche-droite de l’ouverture : EFS la règle lui-même.

Comment EFS propose l’ouverture¶

Sans repères derrière le caisson, l’ouverture mesure 300 × 250 mm, au milieu du fond. Avec des repères :

EFS prend tous les repères d’eau, d’évacuation et de gaz derrière le caisson.
Il ajoute autour d’eux 50 mm de marge à gauche, à droite et en haut.
La Largeur est la distance entre le bord gauche et le bord droit de ce cadre, et au moins 300 mm.
La Hauteur va du bord inférieur du fond au bord supérieur du cadre, au moins 250 mm et au plus jusqu’en haut du fond.
Le centre de l’ouverture est au centre des repères.

Exemple de la vidéo : les repères vont de 510 à 690 mm, et le bord supérieur du repère le plus haut est à 630 mm. Avec la marge, cela donne 460–740 mm, soit 280 mm : la Largeur devient donc 300 mm. Le fond commence à 350 mm : la Hauteur est donc 630 + 50 − 350 = 330 mm. Le centre de l’ouverture est à 600 mm, en face de l’évacuation.

Règles¶

L’ouverture ne va que dans le fond du caisson. Le dessous, les côtés et les traverses restent entiers.
L’ouverture est toujours ouverte en bas, jusqu’au bord inférieur du fond.
L’ouverture reste dans les limites du fond. Si, avec le centre proposé, elle dépassait le bord du fond, EFS la décale vers le milieu.
Un fond avec une ouverture devient un panneau CNC (voir Liste de débit, DXF et dessins).
Un caisson sans fond affiche Le caisson n’a pas de fond. et ne découpe rien.
Chaque Passage de tuyaux découpe le fond déjà découpé. Une deuxième ouverture, plus grande, agrandit la première. Pour une ouverture plus petite, annulez d’abord la découpe avec Ctrl+Z.

Attention

La Largeur et la Hauteur doivent être inférieures aux dimensions du fond. Une ouverture aussi haute que le fond le coupe en deux morceaux, et une ouverture aussi large que le fond en coupe toute la partie basse.

Astuce

Si l’ouverture n’est pas là où sont les tuyaux, vérifiez les repères sur le mur, pas les dimensions dans la fenêtre. Annulez la découpe avec Ctrl+Z, corrigez Depuis le début du mur et Hauteur depuis le sol des repères, puis refaites Passage de tuyaux.

Découpe siphon¶

Une découpe en U autour du siphon dans le tiroir, pour que le tiroir passe à côté de l’évacuation : l’arrière du tiroir est découpé sur toute sa hauteur, et le fond reçoit une découpe depuis le bord arrière vers l’avant.

Cliquez sur le caisson.
Clic droit, Ajouter au caisson → Découpe siphon.
Saisissez la Largeur et la Profondeur ou laissez 250 mm.
Cliquez sur OK.

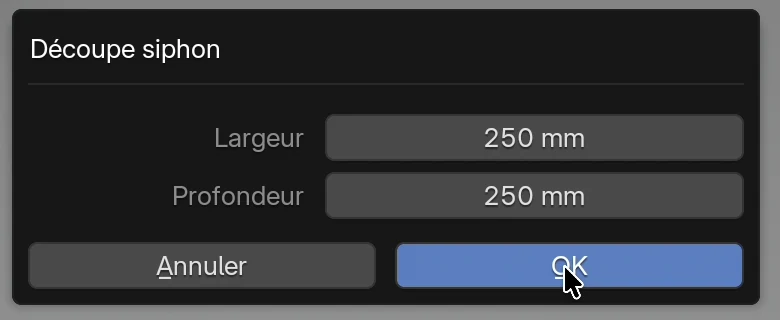

La fenêtre Découpe siphon¶

Option	Ce qu’elle fait	Par défaut	Valeurs
Largeur	Largeur de la découpe, de gauche à droite. Elle est la même dans l’arrière et dans le fond du tiroir.	250 mm	50–600 mm
Profondeur	Jusqu’où la découpe entre dans le fond du tiroir, depuis le bord arrière vers l’avant.	250 mm	50–500 mm
OK	Fait la découpe.	–	bouton
Annuler	Ferme la fenêtre sans découper.	–	bouton

La fenêtre retient les dernières dimensions saisies jusqu’à ce que vous fermiez le programme.

Quels tiroirs reçoivent la découpe¶

Derrière le caisson	Quels tiroirs	Où se trouve la découpe, de gauche à droite
Pas de repère d’évacuation	Seulement le tiroir du haut	Au milieu du tiroir
Un repère d’évacuation	Le tiroir du haut et chaque tiroir dont l’arrière dépasse le bord inférieur du repère d’évacuation	Au centre du repère d’évacuation. S’il y en a plusieurs, à mi-chemin entre eux.

Les tiroirs se comptent depuis le bas : dans un caisson à deux tiroirs, celui du haut est le Tiroir 2. Exemple de la vidéo : l’évacuation est à 500 mm, et l’arrière du tiroir du bas se termine à 498 mm : seul le tiroir du haut reçoit donc la découpe. Si l’évacuation était à 400 mm, les deux la recevraient.

Ce qui est découpé¶

Panneau	Découpe
Arrière de tiroir (Arrière de tiroir 2)	Découpé sur toute sa hauteur, sur la largeur de la découpe. Il reste deux morceaux d’un même panneau.
Fond de tiroir (Fond de tiroir 2)	Une découpe en U Largeur × Profondeur, ouverte vers le bord arrière.
Façade et côtés du tiroir	Pas découpés.
Fond du caisson	Pas découpé. Pour lui, utilisez le Passage de tuyaux.

Règles :

Un caisson sans tiroirs affiche Le caisson n’a pas de tiroir. et ne découpe rien.
La Profondeur doit être inférieure à la profondeur du caisson de tiroir, sinon le fond est coupé en deux morceaux. Dans un caisson de 460 mm de profondeur, le caisson de tiroir a 429 mm de profondeur.
La Largeur doit être inférieure à la largeur de l’arrière du tiroir. Dans un caisson de 600 mm de large, l’arrière du tiroir mesure 512 mm de large, et dans un caisson de 1200 mm, 1112 mm.
Une nouvelle Découpe siphon découpe les panneaux déjà découpés. Pour une découpe plus petite, annulez d’abord avec Ctrl+Z.

Liste de débit, DXF et dessins¶

Les panneaux découpés sont des panneaux CNC : ils ont un contour qui n’est pas un rectangle.

Export	Ce que vous obtenez
Liste de débit (Liste de débit vers Excel, PDF)	Le panneau reste sur une ligne, avec les dimensions du panneau entier. Dans la colonne CNC, il reçoit le repère CNC 1, CNC 2… (voir Repère CNC)
DXF (Export DXF - tout, Export DXF - sélection)	Le contour du panneau avec la découpe. L’arrière du tiroir est en deux morceaux d’un même panneau : les deux contours sont dans le DXF, dans le calque `CONTOUR`.
Dessins PDF	Un dessin du panneau découpé, quand Panneaux CNC est activé dans Export → Réglages (activé par défaut). Voir Réglages d’export.
Cotes dans la vue (`M`)	Sur le panneau découpé, les dimensions du panneau et de la découpe.
Estimation des coûts et devis	Les panneaux sont chiffrés comme avant. Les découpes n’ont pas de ligne à elles.

Exemple de la vidéo : trois panneaux CNC, le Fond avec une ouverture de 300 × 350 mm, l’Arrière de tiroir 2 découpé sur une largeur de 250 mm et le Fond de tiroir 2 avec une découpe de 250 × 250 mm.

Règles :

Avec DXF : seulement CNC et percés (Export → Réglages), les panneaux découpés vont toujours dans le DXF, et les simples panneaux rectangulaires non.
Pour l’arrière du tiroir, la CNC découpe deux morceaux dans un même panneau. La liste de débit a une seule ligne avec les dimensions du panneau entier : on débite un panneau, pas deux.
Les dimensions dans la liste de débit sont celles du rectangle qui englobe le panneau. La découpe ne change ni la Longueur ni la Largeur.

Les détails des colonnes de la liste de débit et des calques DXF se trouvent dans les chapitres Liste de débit et cote de débit et Perçages, DXF, MPR et CIX.

Astuce

Enregistrez le caisson avec ses découpes comme votre propre modèle (voir Mes modèles). Les panneaux découpés sont enregistrés avec leur contour : le prochain meuble sous vasque arrive donc déjà découpé.

Quand vous modifiez le caisson après les découpes¶

EFS ne recalcule pas les découpes :

Modification	Ce qui arrive à la découpe
Largeur, Hauteur ou Profondeur du caisson	Le panneau découpé s’étire ou se rétrécit, et la découpe avec lui. Les dimensions de la découpe ne sont plus celles que vous avez saisies.
Type ou nombre de tiroirs	EFS crée de nouveaux tiroirs, sans la découpe siphon.
Déplacement du caisson	La découpe reste où elle était sur le panneau, et les repères du mur ne sont pas réexaminés.

Si vous avez changé les dimensions après les découpes, annulez les modifications avec Ctrl+Z jusqu’à l’état d’avant les découpes, changez les dimensions et découpez à nouveau. S’il est trop tard pour annuler, placez à nouveau le caisson à partir du modèle.

Problèmes fréquents et solutions¶

Passage de tuyaux et Découpe siphon sont grisés. Rien n’est sélectionné, un caisson d’angle ou un panneau libre est sélectionné, ou vous êtes en Mode édition. Cliquez sur un panneau du caisson. Quittez le Mode édition avec Tab.

Le message Le caisson n’a pas de fond. Le caisson n’a pas de fond (p. ex. Meuble sous-vasque 800, 2 portes). Les tuyaux passent alors sans ouverture. Si vous avez besoin d’un fond, dans l’onglet EFS - Caisson, cadre Construction → Fond, réglez Construction sur En applique (voir Fond).

Le message Le caisson n’a pas de tiroir. Le caisson a des portes ou pas de façades. La découpe siphon ne découpe que des tiroirs.

L’ouverture mesure 300 × 250 mm au milieu, et les tuyaux sont ailleurs. EFS n’a trouvé aucun repère derrière le caisson : la pièce est masquée, les repères ne sont pas dessinés, ils sont sur un autre mur, en dessous ou au-dessus du caisson, ou à plus de 250 mm derrière lui. Annulez avec Ctrl+Z, corrigez les repères et recommencez.

La découpe siphon n’est que dans le tiroir du haut, alors que l’évacuation est plus basse. Le repère d’évacuation n’est pas derrière le caisson ou se trouve sous son dessous. Corrigez la Hauteur depuis le sol du repère d’évacuation, annulez la découpe et recommencez.

La découpe siphon n’est pas en face de l’évacuation. Sans repère d’évacuation, la découpe est au milieu du tiroir. Dessinez l’évacuation ou déplacez le caisson pour que son centre soit en face de l’évacuation.

L’ouverture est trop petite. Refaites Passage de tuyaux avec des dimensions plus grandes : la nouvelle ouverture agrandit l’ancienne.

L’ouverture ou la découpe est trop grande. Annulez avec Ctrl+Z et découpez à nouveau avec des dimensions plus petites.

Le fond s’est séparé en deux morceaux. La Hauteur de l’ouverture était plus grande que le fond. Annulez avec Ctrl+Z et saisissez une hauteur plus petite.

La découpe siphon a disparu. Vous avez changé le type ou le nombre de tiroirs. Refaites Découpe siphon.

La découpe s’est étirée. Vous avez changé les dimensions du caisson après la découpe. Voir Quand vous modifiez le caisson après les découpes.

Raccourcis de ce chapitre¶

Touche	Action
clic droit	Menu avec Ajouter au caisson → Passage de tuyaux et Découpe siphon
`Alt`+`Z`	Vue Rayons X : les découpes des tiroirs sont visibles
`M`	Cotes : dimensions des panneaux découpés
`1`	Déplacer le caisson à gauche ou à droite, en face de l’évacuation
`3`	Déplacer le caisson vers le haut ou le bas, pour une autre hauteur de vasque
`Ctrl`+`Z`	Annuler la découpe

Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.

Suite¶

Chapitre suivant : Entrée et séjour à partir de modèles
