Uniones: espigas, Confirmat, Minifix¶

EFS une el casco con espigas, tornillos Confirmat o conectores Minifix. Para cada unión taladra los dos tableros: en la cara de uno y en el canto del otro. Cuenta los conectores para la lista de herrajes, la estimación de costes y el pedido. Este capítulo explica cada tipo de unión con las medidas de sus taladros, la distribución a lo largo de una unión, los travesaños y las baldas verticales, y los mensajes de la Revisión del proyecto.

Vídeo: C02 Uniones: espigas, Confirmat, Minifix

El mismo flujo de trabajo en un vídeo de minuto y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Antes de empezar¶

Abre un proyecto con al menos un módulo. Cómo se construye un módulo se explica en el capítulo Cómo se construye un módulo.
El tipo de unión se elige en dos sitios:
- para un módulo, en la pestaña EFS - Módulo, recuadro Herrajes y uniones;
- para todo el proyecto, en la pestaña EFS, panel Herrajes del proyecto, recuadro Uniones, y luego Aplicar a todos (consulta Herrajes del proyecto).
Un módulo nuevo tiene Tipo de unión: Ninguno, salvo que en Herrajes del proyecto se haya elegido otra cosa.

Flujo de trabajo del vídeo¶

Haz clic en un tablero del módulo. En el vídeo es un bajo fregadero de 800 mm con dos travesaños.
En la pestaña EFS - Módulo, abre el recuadro Herrajes y uniones.

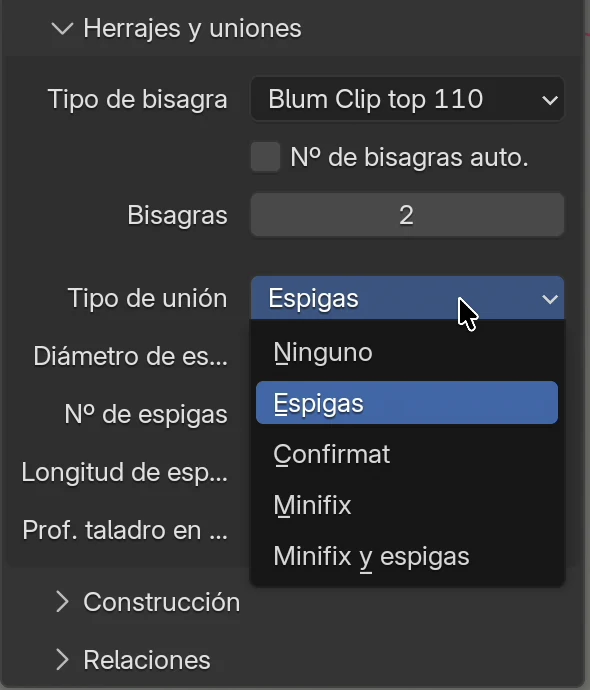

En el campo Tipo de unión, elige Espigas. Debajo aparecen Diámetro de espiga 8 mm, Nº de espigas 2, Longitud de espiga 30 mm y Prof. taladro en cara 0 mm.

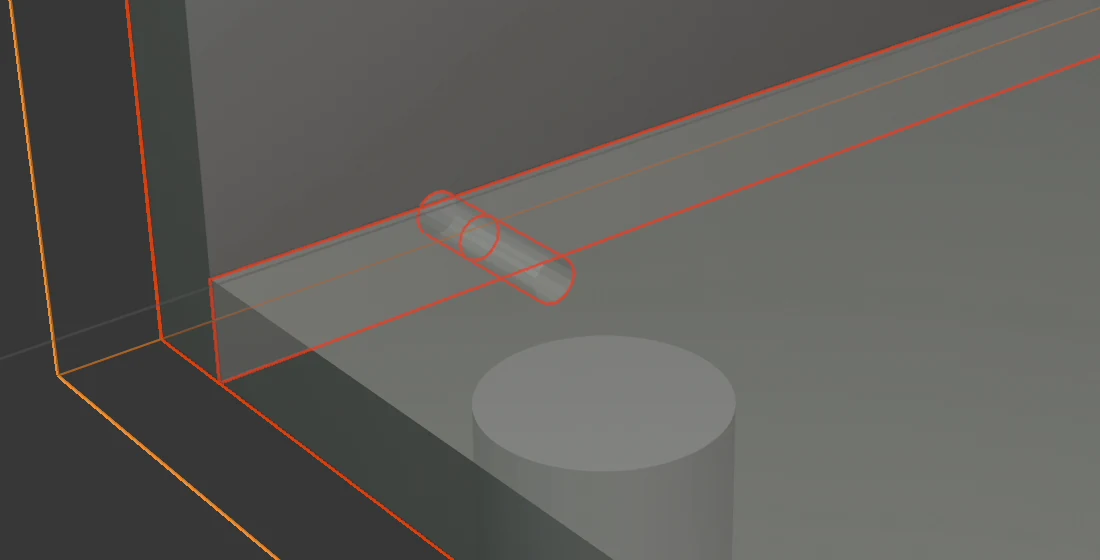

Pulsa Alt+Z y acerca la vista a la unión entre el costado izquierdo y la base. El taladro de espiga en la cara del costado tiene 12 mm de profundidad, y el del canto de la base, 20 mm.

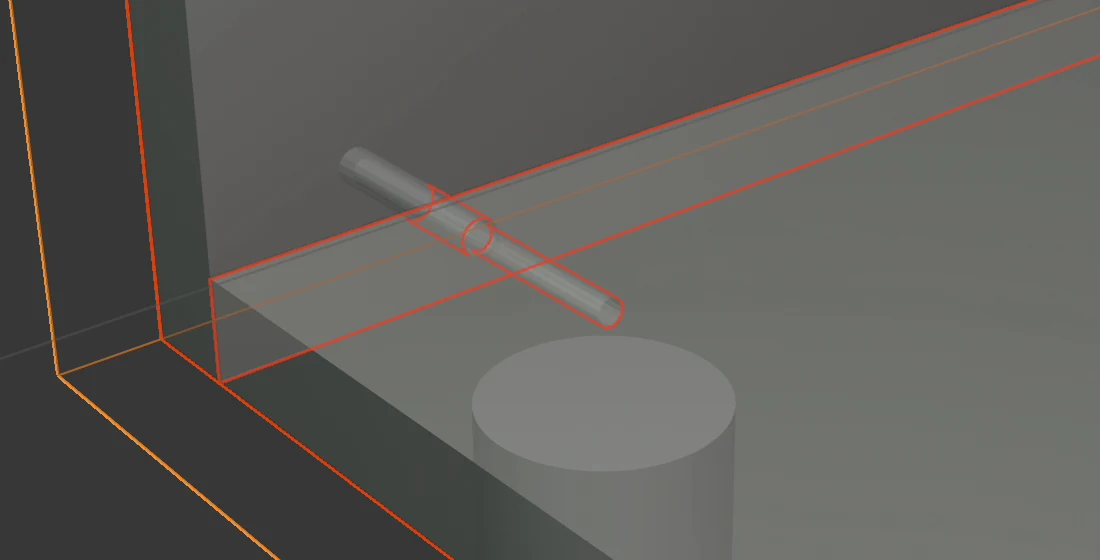

En el campo Tipo de unión, elige Confirmat. Un taladro pasante de Ø7 atraviesa el costado, y un taladro de Ø5 entra en el canto de la base. Debajo solo queda Conectores por unión.

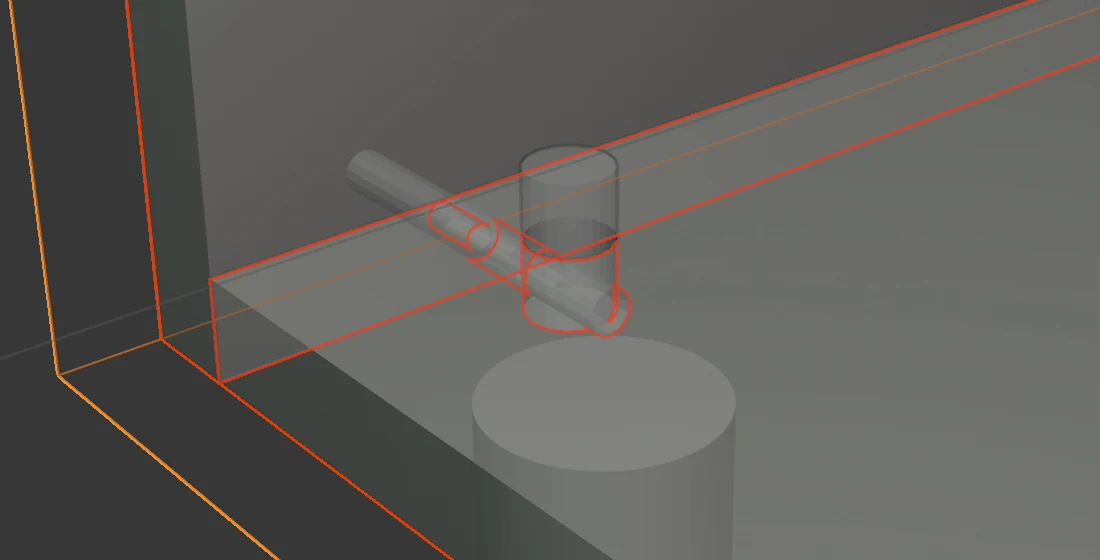

Elige Minifix. La excéntrica de Ø15 va en la cara superior de la base, y el taladro del perno en la cara del costado.

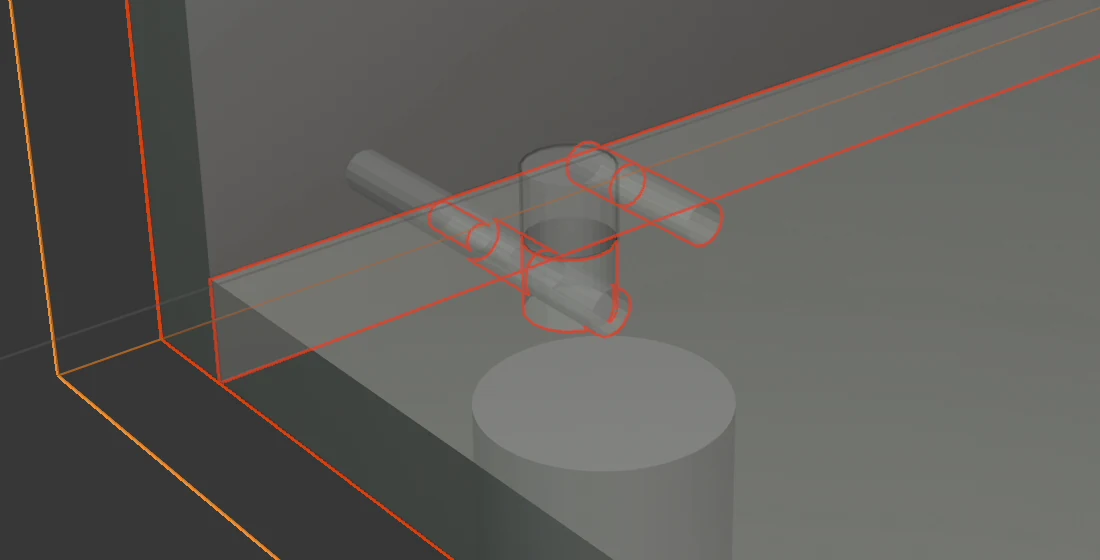

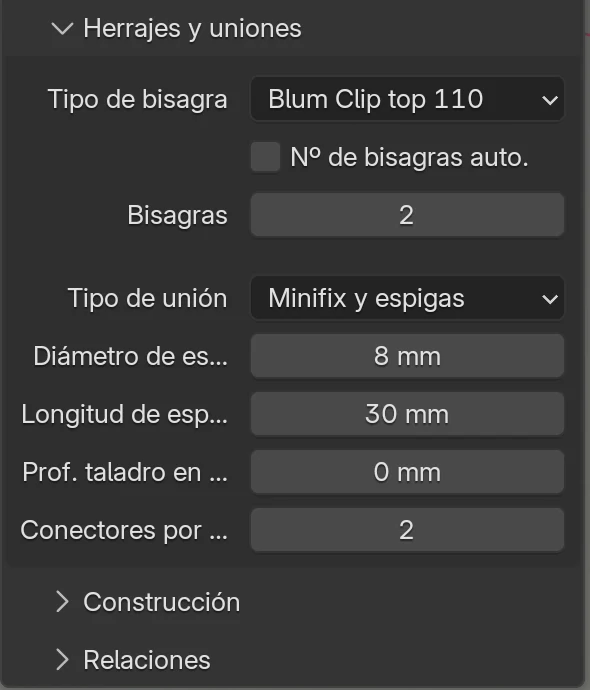

Elige Minifix y espigas. Cada Minifix lleva una espiga al lado. El número de conectores de una unión está en el campo Conectores por unión.
Pulsa Alt+Z para volver a la vista normal. En la pestaña EFS, abre Estimación de costes: los conectores están en una sola fila, por ejemplo 12 × Minifix 15.

Tipos de unión¶

Tipo de unión	Qué taladra EFS en una unión	Qué entra en la lista de herrajes	Cuándo
Ninguno	Nada.	Nada.	Unes el casco fuera de EFS. La Revisión del proyecto cuenta estos módulos en el mensaje Módulos sin uniones con espigas: N.
Espigas	Para cada espiga, un taladro en la cara de un tablero y un taladro en el canto del otro.	Espiga, por ejemplo Ø8×30	Casco encolado.
Confirmat	Un taladro pasante de Ø7 en el tablero cuya cara da a la unión, y un taladro de Ø5 en el canto del otro tablero.	Tornillo Confirmat 7×50, Tapón para Confirmat Ø12	Una unión rápida sin cola. La cabeza se ve por fuera.
Minifix	Un taladro de Ø5 para el perno en la cara de un tablero, un taladro de Ø8 en el canto del otro y una excéntrica de Ø15 en su cara interior.	Excéntrica Minifix Ø15, Perno Minifix Ø5×11	Una unión desmontable que no se ve desde fuera.
Minifix y espigas	Como Minifix, más una espiga junto a cada Minifix.	Lo mismo que Minifix, y Espiga	Una unión desmontable con una espiga para alinear.

Reglas:

El Tipo de unión se aplica a todas las uniones del casco de ese módulo: los costados con el techo y la base, los travesaños y las baldas fijas, y las baldas verticales.
Cada cambio de un campo vuelve a taladrar a la vez todas las uniones del módulo.
Las espigas y los taladros no son tableros: no entran en la lista de corte.
Un módulo de esquina no tiene uniones de casco.

Opciones¶

Opción	Cuándo aparece	Qué hace	Predeterminado	Valores
Tipo de unión	siempre	El tipo de unión, tabla de arriba.	Ninguno	Ninguno, Espigas, Confirmat, Minifix, Minifix y espigas
Diámetro de espiga	Espigas, Minifix y espigas	Diámetro de la espiga y de sus dos taladros.	8 mm	4–20 mm
Nº de espigas	Espigas	Número de espigas en una unión.	2	1–10
Longitud de espiga	Espigas, Minifix y espigas	Longitud de la espiga. El taladro en cara sigue el grosor del tablero; el taladro en canto se queda con el resto más 2 mm para la cola.	30 mm	16–100 mm
Prof. taladro en cara	Espigas, Minifix y espigas	Profundidad del taladro de espiga en la cara del tablero. 0 significa automático: grosor del tablero menos 6 mm, como máximo la mitad de la espiga.	0 mm	0–60 mm
Conectores por unión	Confirmat, Minifix, Minifix y espigas	Número de Confirmat o Minifix en una unión.	2	1–10

Con Minifix y espigas no hay campo Nº de espigas: cada Minifix lleva una espiga. En el panel Herrajes del proyecto el campo aparece, pero con Minifix y espigas no se usa.

Qué tableros se unen¶

EFS une los tableros del casco que se tocan (con una separación de hasta 2,5 mm). El tablero cuya cara da a la unión recibe un taladro en cara, y el otro tablero un taladro en canto.

Unión	Taladro en cara	Taladro en canto
Costado y techo o base, unión Embutido	costado	techo o base
Costado y techo o base, unión Continuo	techo o base	costado
Costado y travesaño	costado	travesaño
Costado y balda fija	costado	balda
Balda vertical y techo, base o travesaño	techo, base o travesaño	balda vertical
Balda entre baldas verticales	costado o balda vertical	balda

Estos no tienen uniones:

las traseras (una trasera en ranura la sujeta la ranura; las traseras superpuestas y en rebaje llevan tornillos en la lista de herrajes);
los frentes y los cajones;
las baldas regulables (Soportes de balda: Regulables…): apoyan en soportes, consulta Baldas regulables, Sistema 32;
los tableros puestos en Ninguno en el recuadro Construcción;
el módulo de esquina.

Distribución a lo largo de una unión¶

Los conectores (espigas, Confirmat, Minifix) se reparten a lo largo de la unión:

El primero y el último están a 50 mm de los extremos de la unión, y los demás a la misma distancia entre ellos.
En una unión de hasta 100 mm de largo, por ejemplo en un travesaño de 60 mm, dos conectores van al 20 % y al 80 % de la longitud: a 12 mm y a 48 mm del extremo.
Un solo conector va en el centro de la unión.

Ejemplo: un módulo de 580 mm de profundidad con puertas de 18 mm y una trasera superpuesta de 3 mm tiene una base de 559 mm de profundidad. Dos espigas van a 50 mm de los extremos delantero y trasero de la base. Tres espigas van a 50 mm del extremo delantero, en el centro y a 50 mm del extremo trasero.

Cuántos conectores tiene un módulo:

Módulo	Uniones	Conectores con 2 por unión
Techo y base enteros	4	8
Techo y base enteros y una balda fija	6	12
Base y dos travesaños (Travesaños dobles)	6	12

Cada conector se cuenta en la lista de herrajes: 12 espigas, o 12 excéntricas Minifix y 12 pernos.

Espigas¶

Una espiga entra en la cara de un tablero y en el canto del otro. Los dos taladros tienen el diámetro del campo Diámetro de espiga.

Profundidad de los taladros:

Taladro en cara: con Prof. taladro en cara 0, es el grosor del tablero menos 6 mm, pero como máximo la mitad de la longitud de la espiga. Así quedan al menos 6 mm de material bajo el taladro (la mitad del grosor en tableros de menos de 12 mm).
Taladro en canto: el resto de la longitud de la espiga más 2 mm para la cola.
El grosor se mide en el tablero que recibe el taladro en cara (con una unión Embutido, es el costado).

Tablero con el taladro en cara	Espiga	Taladro en cara	Taladro en canto
16 mm	30 mm	10 mm	22 mm
18 mm	30 mm	12 mm	20 mm
19 mm	30 mm	13 mm	19 mm
25 mm	30 mm	15 mm	17 mm
18 mm	35 mm	12 mm	25 mm
18 mm	55 mm, Prof. taladro en cara 9 mm	9 mm	48 mm

Una Prof. taladro en cara mayor que 0 fija a mano el taladro en cara. EFS no deja que sea más profundo que la longitud de la espiga menos 6 mm ni menos profundo que 6 mm.

Atención

Una Prof. taladro en cara manual no tiene en cuenta el grosor del tablero. Con un tablero de 18 mm y Prof. taladro en cara 16 mm, quedan 2 mm bajo el taladro, y con 18 mm el taladro atraviesa el tablero. La Revisión del proyecto lo avisa (consulta Mensajes de la revisión del proyecto). Si no estás seguro, deja 0.

Confirmat¶

Un Confirmat es un tornillo de 7 × 50 mm. Atraviesa el tablero cuya cara da a la unión y entra en el canto del otro tablero.

Tablero con la cara en la unión (el costado con una unión Embutido): un taladro pasante de Ø7, en todo el grosor. La cabeza del tornillo queda por fuera, así que también entra en la lista de herrajes un tapón de Ø12.
Tablero con el canto en la unión (base o techo): un taladro de Ø5 en el canto, tan profundo como llega el tornillo más allá del primer tablero, más 2 mm. Con un costado de 18 mm son 50 − 18 + 2 = 34 mm, y con uno de 16 mm, 36 mm.
El número de Confirmat por unión está en el campo Conectores por unión.
Con una unión Continuo, el taladro de Ø7 atraviesa el techo desde arriba (la base desde abajo), y el taladro de Ø5 entra en el canto del costado.
En una balda vertical, el taladro de Ø7 atraviesa la base desde abajo y el techo desde arriba.

Consejo

La cabeza del Confirmat se ve por fuera del costado. En un módulo sin panel de remate ni módulo vecino al lado, elige Minifix.

Minifix¶

Un Minifix es un conector excéntrico que no se ve desde fuera. Un módulo con Minifix se puede desmontar y volver a montar.

Tablero con la cara en la unión (costado): un taladro de Ø5 × 11 mm para el perno, en la cara interior.
Tablero con el canto en la unión (base, techo, travesaño): un taladro de Ø8 × 34 mm en el canto, desde la unión hacia la excéntrica.
Excéntrica: un taladro de Ø15 × 12,5 mm en la cara interior del mismo tablero, con el centro a 24 mm de la unión.

Dónde va la excéntrica:

Tablero	Cara con la excéntrica
Base, travesaño inferior	cara superior
Techo, travesaño superior	cara inferior
Balda fija	cara inferior
Balda vertical, travesaño de canto	la cara que mira al centro del módulo
Costado con una unión Continuo	cara interior, a 24 mm del techo o de la base

Nota

Una excéntrica de 12,5 mm de profundidad en un tablero de menos de 15 mm deja menos de 2,5 mm de material. La Revisión del proyecto avisa entonces … deja solo … mm de material.

Minifix y espigas¶

Con cada Minifix, EFS añade una espiga para alinear.

El Minifix es el mismo que con Minifix.
La espiga está a 32 mm del Minifix, hacia el centro de la unión. Los taladros de espiga toman sus medidas de los campos Diámetro de espiga, Longitud de espiga y Prof. taladro en cara, como con Espigas.
Una espiga que quedaría a menos de 10 mm del extremo de la unión se omite. Por eso un travesaño de 60 mm con Conectores por unión 1 no tiene espiga.
La lista de herrajes tiene los Minifix y las espigas, por unidades.

Atención

En un travesaño de 60 mm los Minifix van a 12 mm y a 48 mm, y las espigas a 32 mm de ellos, a 44 mm y a 16 mm. Cada espiga queda entonces a 4 mm del otro Minifix y los taladros se solapan. Para un módulo con travesaños, elige Minifix o Espigas.

Travesaños y baldas verticales¶

Los travesaños (el lado superior o inferior con Travesaños dobles, Travesaño delantero, Travesaño trasero) se unen a los costados con el mismo tipo de unión que el resto del casco. Consulta Travesaños en lugar de tablero de techo.

El taladro en cara va en el costado, y el taladro en canto en el extremo del travesaño.
Un travesaño de 60 mm es una unión de hasta 100 mm: los dos conectores están a 12 mm y a 48 mm del borde del travesaño.
Un travesaño plano (Horizontal) lleva la excéntrica Minifix en su cara inferior (travesaño superior) o superior (travesaño inferior). Un travesaño de canto (Vertical) lleva los conectores a lo largo de su altura, y la excéntrica en la cara que mira al centro del módulo.

Las baldas verticales (Añadir → Balda vertical, Shift+V) se unen al techo y a la base, o a los travesaños.

El taladro en cara va en el techo y en la base, y el taladro en canto en los cantos superior e inferior de la balda vertical.
Con baldas verticales, las baldas fijas se unen al costado o a la balda vertical a los dos lados del compartimento. La excéntrica Minifix va en la cara inferior de la balda.

Taladros en la vista Rayos X¶

Haz clic en un tablero del módulo.
Pulsa Alt+Z. Los tableros se vuelven transparentes y los taladros se ven como cilindros.
Los tableros seleccionados y sus taladros tienen el contorno naranja. Haz clic en un tablero de la lista Piezas del módulo para seleccionar solo ese tablero.
Abre las puertas con O si estorban.
Pulsa otra vez Alt+Z para volver a la vista normal.

Taladros en las exportaciones¶

Lista de corte: las espigas y los taladros no son tableros y no entran en la lista de corte. Consulta Lista de corte y medida de corte.
PDF: con PDF: planos vectoriales de tableros (panel Exportar → Ajustes, activado por defecto), la página de cada tablero tiene una tabla Leyenda de taladros. Cada fila es un grupo de taladros: Espiga, Confirmat o Minifix, con diámetro y profundidad (Ø × profundidad; un taladro pasante dice pasante), cara (cara A, cara B, canto izquierdo, canto derecho, canto superior, canto inferior), cantidad y posiciones X/Y. Los taladros del plano van en colores: espiga azul, Confirmat turquesa, Minifix marrón.
DXF: los taladros en cara están en capas como DRILL_D8_P12 (Ø8, 12 mm de profundidad) o DRILL_D7_THRU (Ø7 pasante). Los taladros en canto están en capas como EDGE_LEFT_D8_P20, solo con DXF: taladros en canto (activado por defecto). Los taladros del otro lado del tablero van a un archivo aparte con el sufijo _B. Consulta Taladros, DXF, MPR y CIX.
Instrucciones de montaje (PDF): junto a un tablero aparece el número de taladros de espiga de su cara, por ejemplo 8x espiga. Los Confirmat y los Minifix no aparecen ahí. Consulta Etiquetas e instrucciones de montaje.

Lista de herrajes, estimación de costes y pedido¶

Los conectores se cuentan por módulo y se suman para todo el proyecto.

Tipo de unión	Partidas de la lista de herrajes
Espigas	Espiga Ø8×30 (diámetro y longitud de los campos), una por espiga
Confirmat	Tornillo Confirmat 7×50 y Tapón para Confirmat Ø12, uno de cada por Confirmat
Minifix	Excéntrica Minifix Ø15 y Perno Minifix Ø5×11, uno de cada por Minifix
Minifix y espigas	Como Minifix, más Espiga por unidad

Dónde los ves:

Lista de herrajes: la página Lista de herrajes del PDF y la hoja Herrajes de Excel, por módulo y TOTAL. Consulta Herrajes del proyecto.

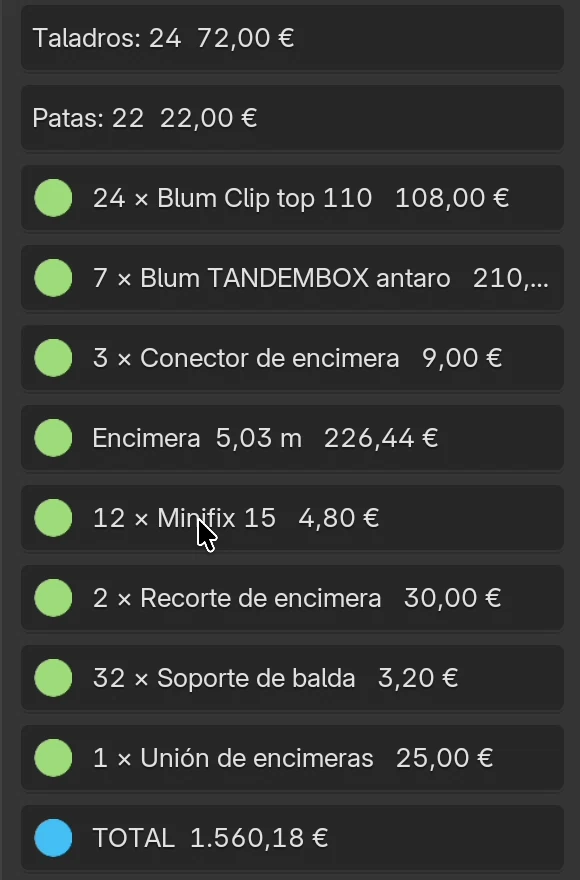

Estimación de costes (pestaña EFS): los Confirmat y los Minifix en una fila con el número de conectores y el precio de la lista de precios, por ejemplo 12 × Minifix 15. La fila lleva el nombre del catálogo: Minifix 15 o Confirmat 7×50. Las espigas no tienen precio en la estimación de costes.
Pedido al proveedor (CSV + e-mail): los totales de la lista de herrajes en el archivo order_hardware.csv y en el texto del e-mail. Consulta El paquete de producción y el pedido al proveedor.

EFS busca el precio del conector por el código del catálogo (CONFIRMAT_7X50 o MINIFIX_15) en la hoja Other de la lista de precios. Una fila sin precio tiene un punto rojo y el código entre paréntesis. Consulta Optimización y precios de tableros.

Mensajes de la revisión del proyecto¶

La Revisión del proyecto se ejecuta en la pestaña EFS, panel Exportar. Para las uniones avisa de:

Mensaje	Tipo	Qué significa	Qué hacer
El taladro de espiga Ø… en '…' (…) atraviesa el tablero.	error	El taladro de espiga en la cara del tablero es tan profundo como el tablero.	Vuelve a poner Prof. taladro en cara en 0 o redúcela.
El taladro Ø…×… en '…' (…) deja solo … mm de material.	advertencia	Quedan menos de 4 mm bajo un taladro de espiga, o menos de 2,5 mm bajo un taladro de Minifix.	Reduce Prof. taladro en cara, usa una espiga más corta o un tablero más grueso.
Módulos sin uniones con espigas: N (Herrajes del proyecto).	advertencia	N módulos tienen Tipo de unión: Ninguno. El mensaje desaparece con cualquier tipo de unión.	Elige un tipo de unión en el módulo o en Herrajes del proyecto, y luego Aplicar a todos.

El botón de flecha junto a un hallazgo sobre un taladro selecciona ese tablero y acerca la vista. El error (el taladro atraviesa el tablero) también aparece después de Lista de corte a Excel, Exportar DXF - todo, Exportar presupuesto (PDF), Exportar etiquetas (PDF) y Pedido al proveedor (CSV + e-mail): Exportado, pero la revisión del proyecto ha encontrado errores: N (Revisión del proyecto). Todos los mensajes se describen en Herrajes del proyecto.

Medidas de Confirmat y Minifix¶

Para usuarios avanzados: tus propias medidas de conectores

Las medidas de Confirmat y Minifix están en el catálogo joints.json de la carpeta hardware del complemento. Para usar tus propias medidas, crea una carpeta user_hardware en la carpeta de usuario de EFS y guarda en ella un joints.json solo con el conector que cambias (consulta Tu propio catálogo de herrajes). Después del cambio, reinicia el programa.

Campo	Qué es	Confirmat	Minifix
`length`	longitud del tornillo	50 mm	–
`head_diameter`	taladro pasante en la cara	7 mm	–
`edge_diameter`	taladro en canto	5 mm	8 mm
`edge_extra`	cuánto más largo es el taladro en canto que el tornillo	2 mm	–
`edge_depth`	profundidad del taladro en canto	–	34 mm
`housing_diameter`, `housing_depth`	excéntrica	–	15 × 12,5 mm
`housing_from_edge`	centro de la excéntrica desde la unión	–	24 mm
`bolt_diameter`, `bolt_depth`	taladro del perno	–	5 × 11 mm
`from_end`	primer y último conector desde el extremo de la unión	50 mm	50 mm
`dowel_from_connector`	espiga desde el Minifix (Minifix y espigas)	–	32 mm
`price_code`	código de precio en la lista de precios	`CONFIRMAT_7X50`	`MINIFIX_15`
`items`	partidas de la lista de herrajes	Confirmat screw, Confirmat cover cap	Minifix housing, Minifix bolt

Ejemplo de user_hardware/joints.json: un Confirmat con el primer y el último conector a 37 mm del extremo de la unión y un nombre en croata en la estimación de costes:

{
  "CONFIRMAT": {
    "name": "Konfirmat 7×50",
    "length": 50,
    "head_diameter": 7,
    "edge_diameter": 5,
    "edge_extra": 2,
    "from_end": 37,
    "price_code": "CONFIRMAT_7X50",
    "items": [
      {"item": "Confirmat screw", "detail": "7×50"},
      {"item": "Confirmat cover cap", "detail": "Ø12"}
    ]
  }
}

Reglas:

Una entrada sustituye a toda la entrada integrada con la misma clave (CONFIRMAT o MINIFIX), así que rellena todos los campos.
EFS omite una entrada a la que le falte uno de los campos de medida, y ese tipo de unión no se taladra.
Los nombres de las partidas (item) en inglés, como en el catálogo integrado, se traducen al idioma de la interfaz. Los demás nombres aparecen tal como los escribes.
Las espigas no se cambian en el catálogo, sino en los campos del módulo.

Problemas frecuentes y soluciones¶

No veo espigas ni taladros. Pulsa Alt+Z para la vista Rayos X. Si siguen sin aparecer, el Tipo de unión es Ninguno.

He cambiado el Tipo de unión en Herrajes del proyecto y los módulos no han cambiado. Herrajes del proyecto se aplica a los módulos nuevos. Haz clic en Aplicar a todos (consulta Herrajes del proyecto).

Con Minifix y espigas no hay campo Nº de espigas. Cada Minifix lleva una espiga. El número de conectores se cambia en Conectores por unión.

Las baldas no tienen espigas. El módulo tiene Soportes de balda: Regulables…. Las baldas regulables apoyan en soportes y no tienen uniones.

La trasera no tiene uniones. La trasera no se une con conectores. Las traseras superpuestas y en rebaje llevan tornillos en la lista de herrajes, y una trasera en ranura la sujeta la ranura.

El módulo de esquina no tiene uniones. Un módulo de esquina no lleva uniones de casco.

La revisión avisa de que un taladro de espiga atraviesa el tablero. La Prof. taladro en cara es igual o mayor que el grosor del tablero. Vuelve a ponerla en 0.

Las cabezas de los Confirmat se ven en el costado. El Confirmat atraviesa el costado. En los costados vistos, elige Minifix.

Los taladros de Minifix y de espiga se solapan en los travesaños. Ocurre con Minifix y espigas en un travesaño de 60 mm. Elige Minifix o Espigas.

La estimación de costes no tiene espigas. Las espigas no tienen precio en la estimación de costes. El número de espigas está en la lista de herrajes y en el pedido.
