Módulos altos, columnas y abatibles¶

En este capítulo, la cocina del capítulo B02 recibe módulos altos en la pared A, un abatible con mecanismo elevable, colgadores en un riel de pared y una columna de frigorífico en la pared D. Aprenderás a qué altura mantiene EFS los módulos altos y cómo se calcula su línea, cómo un módulo pasa a ser un módulo alto, qué columnas hay entre las plantillas y cómo elige EFS la fuerza del mecanismo elevable según el factor de potencia.

Vídeo: B03 Módulos altos, columnas y abatibles

El mismo flujo de trabajo en un vídeo de minuto y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Antes de empezar¶

Abre el proyecto con la hilera baja del capítulo Módulos bajos y la esquina: el módulo de esquina en la esquina de las paredes A y D, el módulo del fregadero, el hueco del lavavajillas, los cajones y el módulo de cuatro cajones en la pared D.
En la barra de herramientas de la izquierda, ten seleccionada la herramienta EFS, y en el encabezado, la opción de posicionamiento Alineación hacia delante.
Las reglas por las que un módulo nuevo se coloca junto al seleccionado o al final de la hilera se describen en Dónde se coloca un módulo nuevo. Las mismas reglas valen para los módulos altos, salvo que los módulos altos tienen en cuenta los módulos altos.

El flujo de trabajo del vídeo¶

Haz clic en un espacio vacío. Mira de frente: el encabezado muestra 000°.
En la pestaña EFS - Plantillas, despliega Cocina, altos, busca dos puertas y haz clic en Dos puertas. El módulo alto se coloca en la pared A, en la esquina junto a la pared D, con su borde superior a 2150 mm. Consulta Altura de los módulos altos.
Con él seleccionado, busca una puerta y haz clic dos veces en Una puerta. Cada módulo alto nuevo queda a la derecha del anterior. El segundo recibe el nombre Una puerta - 2.

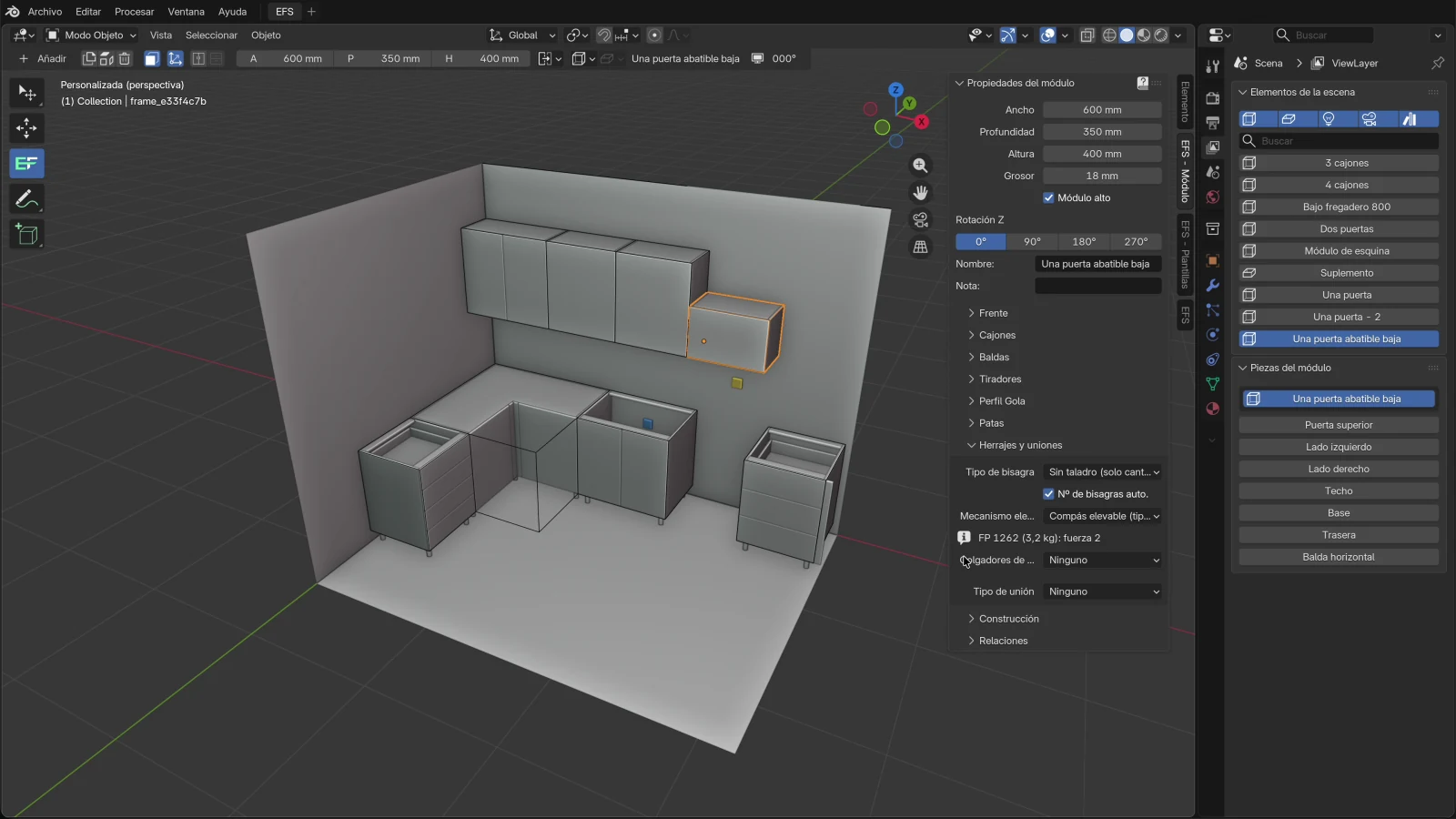

Busca abatible y haz clic en Una puerta abatible baja. Es un módulo alto de 400 mm de altura con un abatible que se abre hacia arriba. Consulta Abatible con mecanismo elevable.
Abre la pestaña EFS - Módulo y el panel Herrajes y uniones. En el campo Mecanismo elevable, elige Compás elevable (tipo AVENTOS HK top). Debajo aparece la línea FP 1262 (3,2 kg): fuerza 2.
En el campo Colgadores de módulo alto, elige Colgadores en riel de pared. Consulta Colgadores de módulo alto.
Haz clic en un espacio vacío y gira la vista hacia la pared D, hasta que el encabezado muestre 270°.
En la pestaña EFS - Plantillas, despliega Cocina, bajos, busca frigo y haz clic en Frigorífico. La columna se coloca al final de la pared D, en la esquina junto a la pared C. Consulta Columnas.

Altura de los módulos altos¶

Todos los módulos altos del proyecto cuelgan a la misma altura. Escribes esta altura una sola vez, en la pestaña EFS, panel Propiedades de la escena.

En la pestaña EFS, haz clic en el título del panel Propiedades de la escena para abrirlo.
Haz clic en el campo Altura de módulos altos, escribe la altura en mm y pulsa Enter.

Todos los módulos altos del proyecto se mueven al instante a la nueva altura.

El panel Propiedades de la escena¶

Opción	Qué hace	Por defecto	Valores
Altura de módulos altos	Altura de la base de los cascos de los módulos altos sobre el suelo. Se aplica a todos los módulos altos del proyecto.	1430 mm	1000–3000 mm
Opciones de posicionamiento	Cómo se coloca un módulo nuevo: Alineación hacia delante, Deslizar en el eje X, Deslizar en el eje Y, Deslizar en los ejes X e Y. Lo mismo que el desplegable del encabezado. Consulta Opciones de posicionamiento.	Alineación hacia delante	4 opciones
Cámara anterior, Cámara siguiente	La cámara anterior o siguiente del proyecto pasa a ser la activa, y la vista cambia a la cámara.	–	botones, en gris hasta que el proyecto tiene al menos dos cámaras

Nota

Altura de módulos altos se guarda con el proyecto. Un proyecto nuevo la toma de Mis ajustes, si los has guardado (consulta Mis ajustes). Los proyectos antiguos, de cuando la altura por defecto era 1400 mm, conservan al abrirlos la altura a la que están sus módulos altos.

La línea superior de módulos altos¶

El campo Altura de módulos altos es la altura de la base de los módulos altos. El borde superior es la base más la altura del módulo. Los módulos altos de las plantillas miden 720 mm de altura, así que con la altura por defecto todos terminan a 1430 + 720 = 2150 mm. Las columnas de las plantillas terminan en la misma línea: 100 mm de patas y 2050 mm de casco.

Alturas en la cocina del vídeo, de abajo arriba:

Qué	Desde el suelo hasta	Cómo
Patas de los módulos bajos	100 mm	Las plantillas se apoyan en patas de 100 mm.
Techo del casco bajo	820 mm	100 + 720 mm
Superficie de la encimera	858 mm	820 + 38 mm (la encimera del capítulo La encimera: recortes y unión en esquina)
Base de los módulos altos	1430 mm	Altura de módulos altos
Techo de los módulos altos de 720 mm	2150 mm	1430 + 720 mm
Techo de las columnas	2150 mm	100 + 2050 mm

Eso deja 572 mm entre la encimera y los módulos altos.

Otra línea: si los módulos altos deben terminar a 2300 mm, escribe Altura de módulos altos 2300 − 720 = 1580 mm. Después cambia tú mismo la Altura de las columnas a 2200 mm (2300 − 100 mm de patas), porque no siguen al campo.

Qué cambia con la altura¶

Cuando cambias Altura de módulos altos:

Todos los módulos altos del proyecto, incluidos los módulos de esquina altos, se mueven para que su base quede a la nueva altura.
Un módulo alto más bajo o más alto de 720 mm queda con su base a la nueva altura. Su techo no está en la línea de los demás.
Los frentes de todos los módulos altos vuelven al grupo de materiales F 2.
Los módulos bajos y las columnas no se mueven.
Las plantillas colgadas de otras categorías (baño, salón, dormitorio, recibidor, oficina) no son módulos altos. Conservan su altura de montaje.

Atención

Un módulo alto que has subido o bajado a mano (3) vuelve a Altura de módulos altos en cuanto cambias ese campo o pulsas U. Lo mismo pasa con el grupo de materiales de los frentes: un frente que has pasado a otro grupo vuelve a F 2. Ajusta primero Altura de módulos altos, y solo después mueve módulos concretos y cambia el grupo de sus frentes.

Módulo alto: la tecla U y la casilla¶

Cualquier módulo puede pasar a ser un módulo alto. Un módulo alto cuelga a la Altura de módulos altos, y sus frentes pasan al grupo F 2, así que pueden tener un acabado distinto del de los frentes bajos.

Un módulo pasa a ser módulo alto de dos maneras:

selecciónalo y pulsa U; la misma U lo vuelve a convertir en módulo bajo;
en la pestaña EFS - Módulo, panel Propiedades del módulo, marca la casilla Módulo alto.

Qué ocurre:

	Módulo alto	Módulo bajo
Altura desde el suelo	Base a la Altura de módulos altos	En el suelo
Grupo de materiales de los frentes y frentes de cajón	F 2	F 1
El campo Colgadores de módulo alto del panel Herrajes y uniones	Visible	No visible
Colocación de módulos nuevos	Los módulos altos tienen en cuenta los módulos altos	Los módulos bajos tienen en cuenta los módulos bajos

Reglas:

La casilla Módulo alto solo es visible mientras el módulo no tiene patas. Cuando añades patas al módulo, deja de ser un módulo alto.
U no quita las patas. Quita primero las patas a un módulo que las tenga (L hasta que muestre Ninguno) y luego pulsa U.
U funciona en todos los módulos seleccionados: todos pasan a ser módulos altos o todos módulos bajos, según el módulo activo. No funciona en el módulo de esquina; el módulo de esquina tiene su propia casilla Módulo alto en el panel Propiedades del módulo de esquina.
La profundidad no cambia. Un módulo añadido con C tiene 580 mm de profundidad. Los módulos altos de las plantillas tienen 350 mm de profundidad, así que escribe también Profundidad 350 mm para este.
El tirador se queda donde estaba. Herrajes del proyecto pone el tirador de un módulo alto en el borde opuesto (el Borde superior del proyecto pasa a ser el borde inferior del módulo alto), pero solo en los módulos nuevos y cuando haces clic en Aplicar a la selección o Aplicar a todos en el panel Herrajes del proyecto. Consulta Herrajes del proyecto.

Consejo

La forma más rápida de obtener un módulo alto nuevo es junto a uno existente: haz clic en un módulo alto y pulsa C. El módulo nuevo queda a su lado y toma su altura, su profundidad, su altura desde el suelo y su condición de módulo alto. No recibe las patas de Mis ajustes (consulta Mis ajustes).

Módulos altos de las plantillas¶

La categoría Cocina, altos tiene 13 plantillas. Todas tienen 350 mm de profundidad y entran como módulos altos. Las miniaturas y las dimensiones están en la lista de plantillas.

Altura de la plantilla	Plantillas	Techo a la altura por defecto
720 mm	Dos puertas, Una puerta, Baldas altas abiertas, extremo izquierdo, Baldas altas abiertas, extremo derecho, Balda alta vertical estrecha, Módulo de esquina	2150 mm
400 mm	Dos puertas bajas, Una puerta baja, Una puerta abatible baja	1830 mm
300 mm	Balda alta, Balda alta ancha	1730 mm
1100 mm	Dos puertas altas, Una puerta alta	2530 mm

Dónde se coloca una plantilla de módulo alto¶

Situación	Dónde se coloca
Hay un módulo seleccionado (alto o bajo)	A su derecha, con la trasera en línea, y si el lado derecho está ocupado, a su izquierda. Su base queda a la Altura de módulos altos. Por eso una plantilla de módulo alto junto a un módulo bajo seleccionado se coloca a su lado, no encima.
No hay nada seleccionado, vista 000°	Al final derecho de la hilera de módulos altos, de espaldas a la pared A. El primer módulo alto se coloca en la esquina junto a la pared D.
No hay nada seleccionado, vista 270°	De espaldas a la pared D, delante del módulo alto que está más adelante. Los módulos altos de la pared A tienen 350 mm de profundidad, así que el primer módulo alto de la pared D se coloca justo delante de ellos.
Vista 090° o 180°	Sigue al ratón hasta que lo sueltas con un clic.

Una plantilla conserva su propia altura desde el suelo incluso cuando va junto al módulo seleccionado. Si el módulo alto seleccionado se subió a mano, la plantilla se coloca igualmente con su base a la Altura de módulos altos. Un módulo creado con C toma la altura del seleccionado.

Un módulo alto bajo en la línea superior¶

Los módulos altos bajos se colocan con su base a la Altura de módulos altos, como en el vídeo: el módulo del abatible de 400 mm termina a 1830 mm. Si un módulo bajo debe terminar en la línea de 2150 mm (p. ej. sobre la campana), súbelo:

Haz clic en el módulo bajo.
Pulsa 3, escribe la diferencia de altura (para 400 mm: 720 − 400 = 320) y pulsa Enter.

El módulo cuelga ahora de 1750 a 2150 mm. Subido así, se queda hasta que cambias Altura de módulos altos o pulsas U (apartado Qué cambia con la altura).

Puedes alinear por abajo dos módulos altos de distinta altura con Alinear con el activo (consulta Alinear con el activo). No los alinea por arriba.

Módulo de esquina alto¶

La plantilla Módulo de esquina de la categoría Cocina, altos es un módulo de esquina alto de 900 × 900 × 720 mm, sin patas. Su Lado frontal mide 568 × 568 mm, así que los brazos tienen 332 mm de profundidad, 350 mm con las puertas: enrasados con los frentes de los módulos altos. Cómo poner un módulo de esquina en una esquina se describe en Módulo de esquina en la esquina de la estancia.

El módulo de esquina alto está siempre a la Altura de módulos altos: si lo subes o lo bajas, EFS lo devuelve enseguida a esa altura. No tiene campo Colgadores de módulo alto y no recibe colgadores en la lista de herrajes.

Columnas¶

Las columnas están en la categoría Cocina, bajos, porque se apoyan en el suelo. EFS las coloca como módulos bajos: tienen en cuenta los módulos bajos y van al final de la hilera baja o junto al módulo seleccionado.

Plantilla	Dimensiones (A × P × H)	Techo	Qué tiene
Frigorífico	600 × 580 × 2050 mm	2150 mm	Columna para un frigorífico integrable: dos puertas y un abatible de compartimento arriba (tres cascos).
Columna horno - cajones	600 × 580 × 2050 mm	2150 mm	Tres cajones abajo, encima un hueco de 600 mm para el horno, una puerta arriba (dos cascos).
Columna horno - una puerta	600 × 580 × 2050 mm	2150 mm	Una puerta abajo, un hueco de 600 mm, una puerta arriba.
Columna horno 3 cajones 2 2 1 - gola	600 × 580 × 2050 mm	2150 mm	Cajones 2 2 1 abajo, un hueco de 600 mm, una puerta arriba, perfil Gola.
Despensa 600	600 × 580 × 2050 mm	2150 mm	Dos puertas una encima de otra, cinco baldas. La puerta inferior es tan alta como los frentes de los módulos bajos.
Horno a media altura	600 × 580 × 1330 mm	1430 mm	Tres cajones, encima un hueco de 600 mm para un horno a la altura de los ojos. El techo está en línea con la base de los módulos altos.
Horno	600 × 580 × 720 mm	820 mm	Un hueco para un horno integrable bajo la encimera y un cajón bajo debajo (dos cascos).

Todas se apoyan en patas de 100 mm. El techo a 2150 mm coincide con el techo de los módulos altos solo con la Altura de módulos altos por defecto de 1430 mm.

Frigorífico en la pared D¶

Como en el vídeo:

Haz clic en un espacio vacío.
Gira la vista con el botón central del ratón hasta que el encabezado muestre 270°.

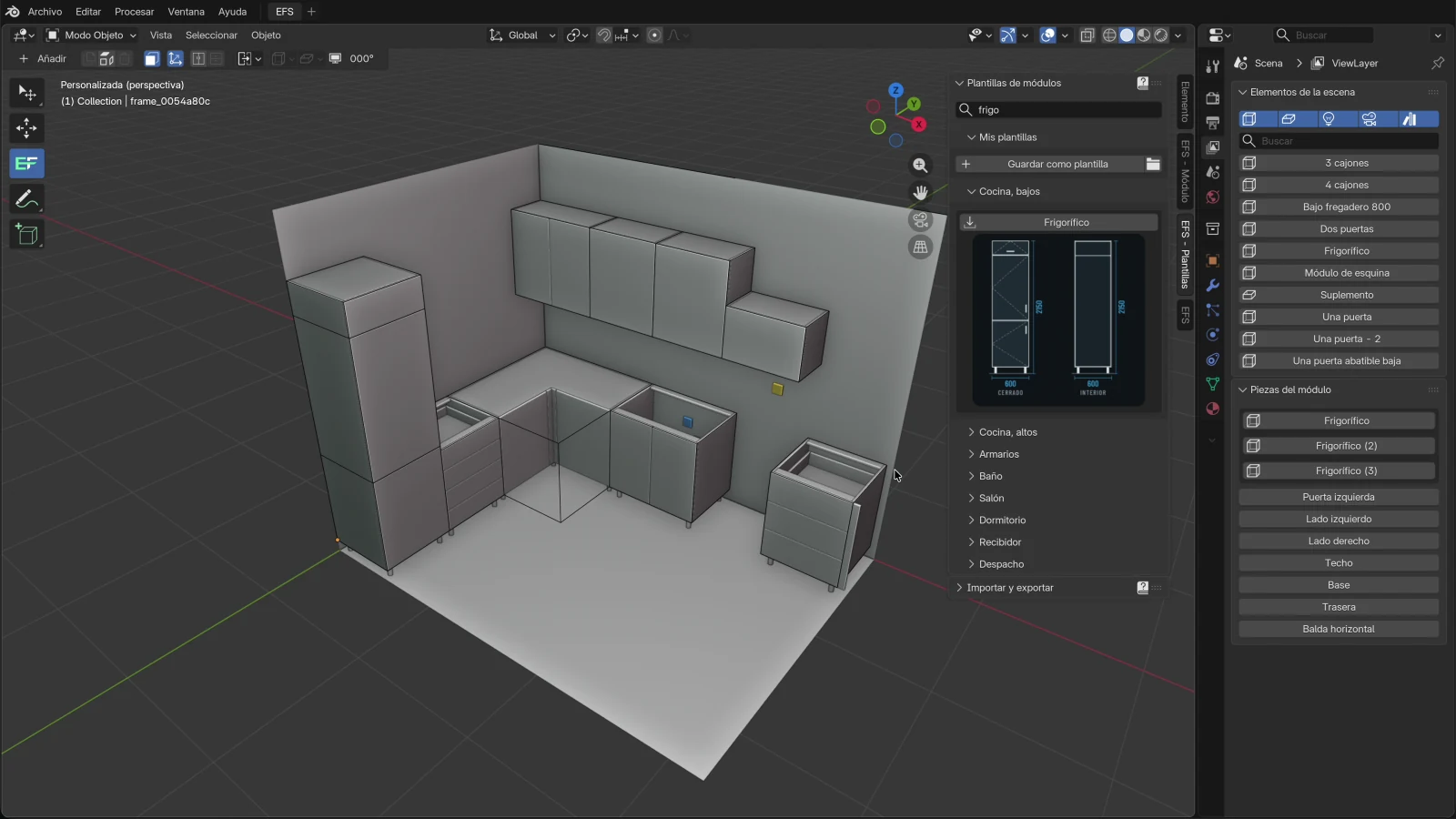

En Cocina, bajos, busca frigo y haz clic en Frigorífico.

La columna del frigorífico da la espalda a la pared D y se coloca delante del módulo bajo que está más adelante. En el vídeo es el módulo de cuatro cajones, así que la columna del frigorífico ocupa los últimos 600 mm de la pared D, en la esquina junto a la pared C.

Consejo

Si la pared D ya tiene varios módulos, haz clic en el último de ellos y solo entonces haz clic en Frigorífico. La columna del frigorífico queda entonces junto al módulo seleccionado, y no según la regla de la vista 270°, que tiene en cuenta todos los módulos bajos del proyecto.

Una columna formada por varios cascos¶

El frigorífico, las columnas de horno y la despensa están formados por cascos vinculados como Relaciones. El casco principal lleva el nombre de la plantilla, y los demás reciben un sufijo, p. ej. Frigorífico (2) y Frigorífico (3). Todos están en la lista Piezas del módulo del casco principal.

Cuando mueves o giras el casco principal, los demás van con él.
Cuando cambias su ancho o su profundidad, los demás reciben la misma dimensión: en la plantilla están activadas las casillas Ancho y Profundidad de Incluir en el escalado.
El compartimento de arriba de la columna del frigorífico tiene su propio abatible. Haz clic en el abatible del compartimento y elige un Mecanismo elevable en el panel Herrajes y uniones, como para cualquier abatible.
X en el casco principal elimina también los cascos relacionados.

Cómo funciona la relación se describe en el capítulo Módulos relacionados en una hilera.

Abatible con mecanismo elevable¶

Un abatible es un frente con bisagras arriba. En el panel Frente es Tipo: Apertura superior. Entre las plantillas es Una puerta abatible baja (600 × 350 × 400 mm), y fuera de la cocina, Módulo alto con abatible elevable en la categoría Salón y Módulo alto con abatible en la categoría Recibidor. Los tipos de frente se describen en Cómo se construye un módulo.

El abatible abierto lo sujeta un mecanismo elevable. EFS elige su fuerza según el factor de potencia y lo incluye en la lista de herrajes y en el precio.

Elige el mecanismo¶

Haz clic en el abatible o en cualquier tablero del módulo con el abatible.
En la pestaña EFS - Módulo, abre el panel Herrajes y uniones.

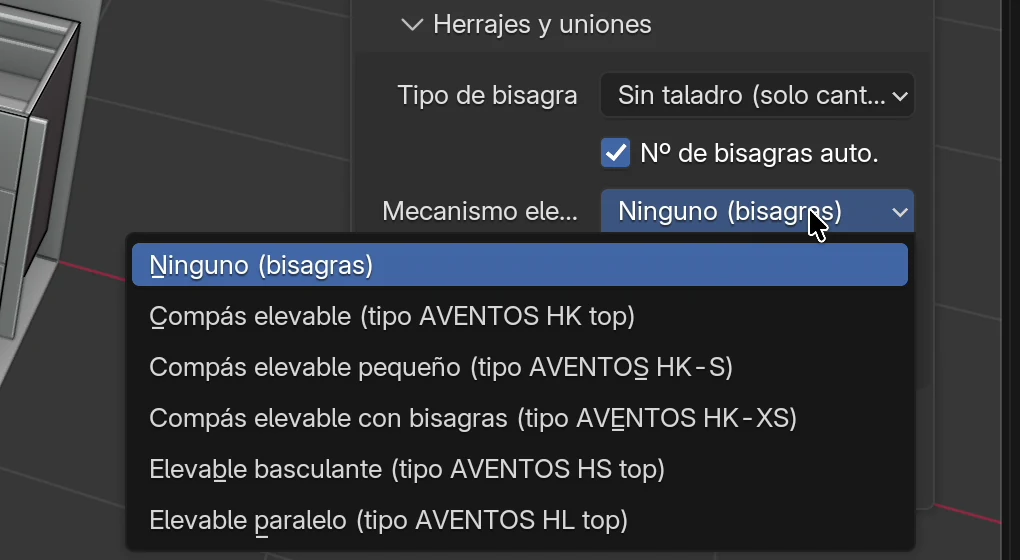

Abre el menú desplegable Mecanismo elevable y elige un mecanismo.
Lee la línea FP … (… kg): … bajo el campo. Al final de la línea está la fuerza del mecanismo que propone EFS.

El campo Mecanismo elevable solo aparece cuando el módulo tiene un frente Apertura superior. Un abatible Apertura inferior no tiene mecanismo: lo sujetan las bisagras.

Mecanismos¶

Los mecanismos están en el catálogo de herrajes de EFS. Los nombres y los rangos siguen como ejemplo los de Blum AVENTOS.

Mecanismo en el menú	Altura del frente	Fuerzas y rango del factor de potencia	Bisagras en el abatible
Ninguno (bisagras)	–	–	Sí
Compás elevable (tipo AVENTOS HK top)	180–600 mm	fuerza 1: 400–1000, fuerza 2: 750–1500, fuerza 3: 1500–2600, fuerza 4: 2400–5500	No
Compás elevable pequeño (tipo AVENTOS HK-S)	180–400 mm	fuerza 1: 220–500, fuerza 2: 400–1000, fuerza 3: 960–2215	No
Compás elevable con bisagras (tipo AVENTOS HK-XS)	240–600 mm	fuerza 1: 200–1000, fuerza 2: 500–1500, fuerza 3: 800–1800	Sí
Elevable basculante (tipo AVENTOS HS top)	350–800 mm	fuerza A: 500–1200, fuerza B: 1100–2600, fuerza C: 2400–5500	No
Elevable paralelo (tipo AVENTOS HL top)	300–580 mm	fuerza 1: 500–1500, fuerza 2: 1200–3000, fuerza 3: 2600–5500	No

El valor por defecto es Ninguno (bisagras). Un módulo nuevo y una plantilla reciben el mecanismo del panel Herrajes del proyecto, recuadro Abatibles y módulos altos (consulta Herrajes del proyecto).

Atención

Los rangos del catálogo son un ejemplo. Antes de hacer el pedido, comprueba la fuerza en el catálogo actual del fabricante.

Factor de potencia¶

El factor de potencia es la altura del frente en mm multiplicada por el peso del frente en kg. EFS lo calcula por sí mismo:

Toma las dimensiones del abatible: altura, ancho y grosor.
Peso = altura × ancho × grosor × 750 kg/m³. Si el módulo tiene tirador (Tirador de barra o Pomo), suma 0,3 kg.
Factor de potencia = altura del frente (mm) × peso (kg).
Elige la primera fuerza del mecanismo cuyo rango contiene el factor de potencia.

Ejemplo del vídeo, un módulo de 600 × 400 mm con un abatible sin tirador:

Paso	Cálculo	Resultado
Abatible (Separación 2 mm)	596 × 396 × 18 mm
Peso	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Factor de potencia	396 mm × 3,19 kg	1262
Fuerza	1262 está en el rango de la fuerza 2 (750–1500), y no en el de la fuerza 1 (400–1000)	fuerza 2

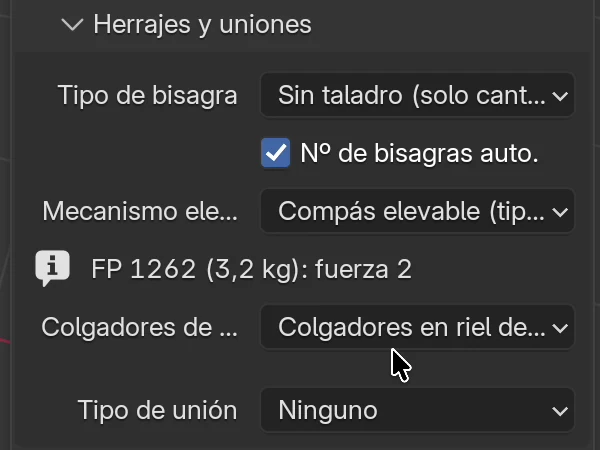

El panel lo muestra como FP 1262 (3,2 kg): fuerza 2. Con tirador, el peso sería 3,5 kg y el factor de potencia 1381, de nuevo fuerza 2.

Reglas:

Cuando los rangos de dos fuerzas se solapan, EFS elige la primera, la más débil.
EFS calcula con una densidad de 750 kg/m³ para todos los acabados. Para un frente más pesado (madera maciza, vidrio, marco de aluminio), comprueba la fuerza en el catálogo del fabricante.
Cuando cambias las dimensiones del módulo, el grosor o la separación del frente, o el tirador, el factor de potencia se vuelve a calcular.
Lee el factor de potencia con el abatible cerrado. Mientras está abierto (O), EFS mide el frente abierto y el número de la línea no es correcto.

La línea roja¶

La línea del factor de potencia se vuelve roja cuando:

Motivo	Qué dice	Qué hacer
Ninguna fuerza tiene un rango que contenga el factor de potencia	FP … (… kg): fuera de rango	Elige otro mecanismo o cambia el tamaño del abatible.
La altura del abatible está fuera del rango del mecanismo (p. ej. más de 600 mm para Compás elevable)	Se muestra la fuerza, pero la línea está en rojo	Elige un mecanismo para esa altura de frente (tabla de arriba) o cambia la altura del módulo.

Una línea roja no bloquea la exportación. Un mecanismo fuera de rango también va a la lista de herrajes, así que ahí lo localizas fácilmente.

Bisagras con el mecanismo¶

Todos los mecanismos excepto Compás elevable con bisagras (tipo AVENTOS HK-XS) sujetan el abatible por sí solos. Con ellos, EFS no taladra bisagras en el abatible y no las cuenta en la lista de herrajes ni en el precio. Los campos Tipo de bisagra, Nº de bisagras auto. y Bisagras siguen en el panel, pero no tienen efecto en el abatible.

Con Ninguno (bisagras) y Compás elevable con bisagras, el abatible recibe bisagras de los campos Tipo de bisagra y Bisagras, como una puerta.

EFS no taladra agujeros para el propio mecanismo. Monta el mecanismo con la plantilla del fabricante.

El mecanismo en la lista de herrajes y en el precio¶

Dónde	Qué pone
Lista de herrajes (la hoja Herrajes del Excel de la lista de corte, la lista de herrajes del PDF)	El nombre del mecanismo, p. ej. Compás elevable (tipo AVENTOS HK top), con el detalle fuerza 2, FP 1262, un juego por abatible.
Pedido al proveedor	La misma línea. Los abatibles con el mismo mecanismo y el mismo detalle se suman en una sola línea.
Estimación de costes y el presupuesto	Un juego por abatible, al precio de la lista de precios.

La lista de herrajes se describe en Lista de corte y medida de corte, el pedido en El paquete de producción y el pedido al proveedor, y los precios en Un presupuesto para el cliente.

Para usuarios avanzados: tu propio catálogo de mecanismos

Los mecanismos están en el archivo lifts.json de la carpeta hardware del complemento. Pon tu propia copia en la carpeta user_hardware de la carpeta de usuario de EFS (dónde está esa carpeta, consúltalo en el capítulo Instalación, licencia y cuenta). Una entrada con la misma clave (p. ej. HK_TOP) sustituye a la integrada, y una clave nueva se añade después de las integradas.

El mismo archivo contiene dos números para el cálculo del peso: density (densidad del material, por defecto 750 kg/m³) y handle_weight (peso de un tirador, por defecto 0,3 kg). Cada mecanismo tiene front_height (rango de altura del frente), devices (fuerzas con un rango pf), hinges (si el abatible necesita bisagras) y price_code (el código de la lista de precios).

Códigos de la lista de precios, hoja Other: LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, por juego. Un cambio en el catálogo se aplica después de reiniciar el programa.

Colgadores de módulo alto¶

Los colgadores son los herrajes con los que un módulo alto se cuelga de la pared. EFS no los dibuja ni los taladra, pero los cuenta en la lista de herrajes y en el precio.

Haz clic en el módulo alto.
En la pestaña EFS - Módulo, abre el panel Herrajes y uniones.

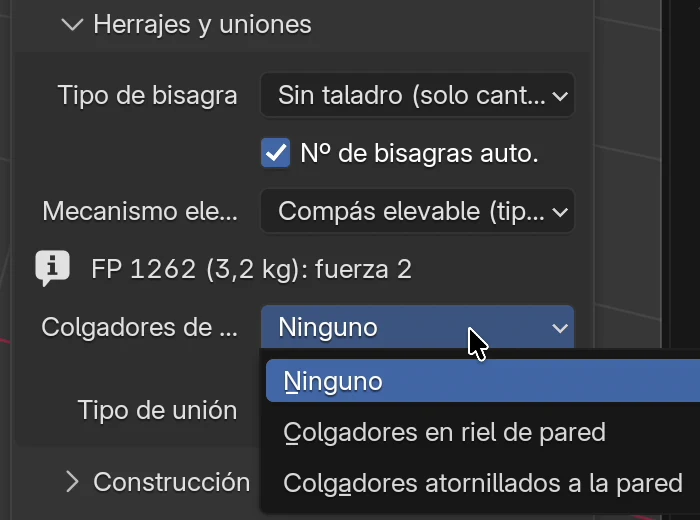

En el campo Colgadores de módulo alto, elige el tipo.

Tipo	Qué va a la lista de herrajes por módulo	Por defecto
Ninguno	Nada.	sí
Colgadores en riel de pared	2 × Colgador de módulo alto (detalle regulable) y 1 × Riel de colgar tan largo como el módulo, p. ej. 600 mm
Colgadores atornillados a la pared	2 × Colgador de módulo alto (detalle regulable), sin riel

Reglas:

El campo solo aparece en un módulo alto. Cuando vuelves a convertir el módulo en módulo bajo, los colgadores no se cuentan, aunque el tipo siga ajustado.
Cada módulo recibe su propio riel, tan largo como su ancho. Para una hilera de módulos altos de 800, 600 y 600 mm, la lista de herrajes tiene una línea Riel de colgar por cada módulo, en total 1 × 800 mm y 2 × 600 mm.
El módulo de esquina alto y los módulos colgados que no son módulos altos (p. ej. de la categoría Baño) no tienen el campo y no reciben colgadores. Cuenta tú mismo sus colgadores.
Un módulo nuevo y una plantilla reciben el tipo del panel Herrajes del proyecto, recuadro Abatibles y módulos altos. Ahí das colgadores a todo el proyecto de una vez, con el botón Aplicar a todos, que escribe todos los herrajes del proyecto (consulta Herrajes del proyecto).

En el precio: el colgador por unidad (código HANGER en la lista de precios), y el riel por metro de longitud del módulo (código HANGING_RAIL_M). Las mismas líneas van al pedido al proveedor.

Herrajes de abatibles y colgadores para todo el proyecto¶

No tienes que elegir el mecanismo elevable y los colgadores para cada módulo. En la pestaña EFS, panel Herrajes del proyecto, el recuadro Abatibles y módulos altos tiene los mismos dos campos: Mecanismo elevable y Colgadores de módulo alto.

Los módulos nuevos y las plantillas reciben estos valores automáticamente.
Aplicar a todos escribe los herrajes del proyecto en todos los módulos, y Aplicar a la selección, solo en los seleccionados. Se escriben todos los herrajes del panel (uniones, bisagras, guías de cajón, tiradores…), no solo estos dos campos.
Mis ajustes los guarda como valores iniciales para cada proyecto nuevo (consulta Mis ajustes).
Copiar a módulos seleccionados transfiere el mecanismo elevable en el grupo Frentes, y los colgadores en el grupo Bisagras, guías y uniones (consulta Copiar a módulos seleccionados).

Todo sobre el panel Herrajes del proyecto está en el capítulo Herrajes del proyecto.

Problemas frecuentes y soluciones¶

El módulo alto no está en la línea de 2150 mm. El módulo no mide 720 mm de altura, o se ha cambiado Altura de módulos altos. La línea es Altura de módulos altos más la altura del módulo. Para un módulo bajo, consulta Un módulo alto bajo en la línea superior.

El módulo alto se colocó junto a un módulo bajo, no junto a los módulos altos. Había un módulo bajo seleccionado. Selecciona el último módulo alto y vuelve a hacer clic en la plantilla, o haz clic en un espacio vacío y añádelo con la vista a 000°.

El primer módulo alto se colocó en la esquina, sobre el módulo de esquina. Con la vista a 000°, el primer módulo alto va a la esquina de las paredes A y D. Si lo necesitas en otro sitio, muévelo con 1 o selecciona primero el módulo junto al que debe ir.

Un módulo alto que había subido ha vuelto a su altura anterior. Se cambió Altura de módulos altos o se pulsó U. Vuelve a subirlo con 3.

Los frentes del módulo alto han vuelto al grupo F 2. Cambiar Altura de módulos altos y U devuelven los frentes de los módulos altos a F 2. Vuelve a cambiar el grupo después de ajustar la altura.

No hay casilla Módulo alto. El módulo tiene patas. Ajusta Patas → Tipo: Ninguno o pulsa L varias veces hasta que desaparezcan las patas.

U no funciona en el módulo de esquina. La tecla solo funciona en módulos normales. Para el módulo de esquina, marca Módulo alto en el panel Propiedades del módulo de esquina.

El módulo alto tiene patas en el aire. U no quita las patas. Pulsa L varias veces hasta que desaparezcan las patas.

No veo el campo Mecanismo elevable. El módulo no tiene un abatible Apertura superior. En el panel Frente, elige Tipo: Apertura superior.

La línea del factor de potencia está en rojo. El factor de potencia o la altura del abatible están fuera del rango del mecanismo. Consulta La línea roja.

El factor de potencia es demasiado pequeño y la línea dice fuera de rango. El abatible está abierto. Ciérralo con O.

El abatible no tiene bisagras en la lista de herrajes. El mecanismo sujeta el abatible por sí solo. Solo Compás elevable con bisagras (tipo AVENTOS HK-XS) y Ninguno (bisagras) llevan bisagras.

No veo el campo Colgadores de módulo alto. El módulo no es un módulo alto, o es un módulo de esquina. Marca Módulo alto o pulsa U.

La columna del frigorífico se colocó encima de otro módulo de la pared D. La regla de la vista 270° tiene en cuenta todos los módulos bajos del proyecto. Pulsa Ctrl+Z, haz clic en el último módulo de la pared D y añade la columna del frigorífico a su lado.

La columna no termina en la línea de los módulos altos. Altura de módulos altos no es 1430 mm. Cambia la Altura de las columnas, porque no siguen al campo.

Atajos de este capítulo¶

Tecla	Acción
`U`	Módulo alto / bajo para los módulos seleccionados
`C`	Módulo nuevo junto al seleccionado; junto a un módulo alto, el nuevo también es un módulo alto
`3`	Mover a lo largo de Z: escribe la distancia en mm y confirma con `Enter`
`1` / `2`	Mover a lo largo de X / Y
`L`	Patas siguientes (hasta Ninguno antes de `U`)
`O`	Abrir / cerrar puertas, abatibles y cajones
`X`	Eliminar el módulo, con sus cascos relacionados
botón central del ratón	Girar la vista (000°, 090°, 180°, 270° en el encabezado)
`Ctrl`+`Z`	Deshacer la última acción

Todos los atajos están en el capítulo Atajos de teclado.

Siguiente¶

Siguiente capítulo: La encimera: recortes y unión en esquina
