Bad: Siphon und Rohre¶

Ein Schrank unter dem Waschbecken braucht eine Öffnung in der Rückwand für die Wasser- und Abflussanschlüsse und einen Ausschnitt im Schubkasten um den Siphon. EFS schneidet beides in die Platten: den Rohrausschnitt in die Rückwand des Schranks, den Siphonausschnitt in Rückwand und Boden des Schubkastens. Die ausgeschnittenen Platten kommen als CNC-Platten in die Zuschnittliste und mit der Kontur des Ausschnitts in die DXF. In diesem Kapitel setzen Sie einen hängenden Waschtischunterschrank aus den Vorlagen, mit der Oberkante bei 850 mm, und schneiden beide Ausschnitte passend zu den an der Wand eingezeichneten Anschlüssen.

Video: D03 Bad: Siphon und Rohre

Derselbe Ablauf in einem anderthalbminütigen Video auf Englisch.

Auf YouTube ansehen (Englisch)

Bevor Sie beginnen¶

Zeichnen Sie den Raum und setzen Sie die Markierungen für Wasser, Abfluss und Gas an die Wand hinter dem Waschbecken. EFS schlägt damit Maße und Lage der Ausschnitte vor. Wie Sie sie einzeichnen, steht im Kapitel Raum, Öffnungen und Anschlüsse. Ohne Markierungen funktionieren die Ausschnitte auch, aber mit Standardmaßen in der Mitte des Schranks.
Für den Rohrausschnitt muss der Schrank eine Rückwand haben. Für den Siphonausschnitt muss er Schubkästen haben.
Schneiden Sie die Ausschnitte zuletzt, wenn die Maße von Schrank und Schubkästen feststehen (siehe Wenn Sie den Schrank nach den Ausschnitten ändern).

Der Arbeitsablauf aus dem Video¶

Im Video ist das Bad 2400 × 2200 × 2500 mm groß. An Wand A gibt es zwei Wassermarkierungen und eine Abflussmarkierung.

Öffnen Sie den Reiter EFS - Vorlagen, das Panel Schrankvorlagen und die Kategorie Bad.
Geben Sie im Suchfeld waschtisch 1200 ein und drücken Sie Enter.

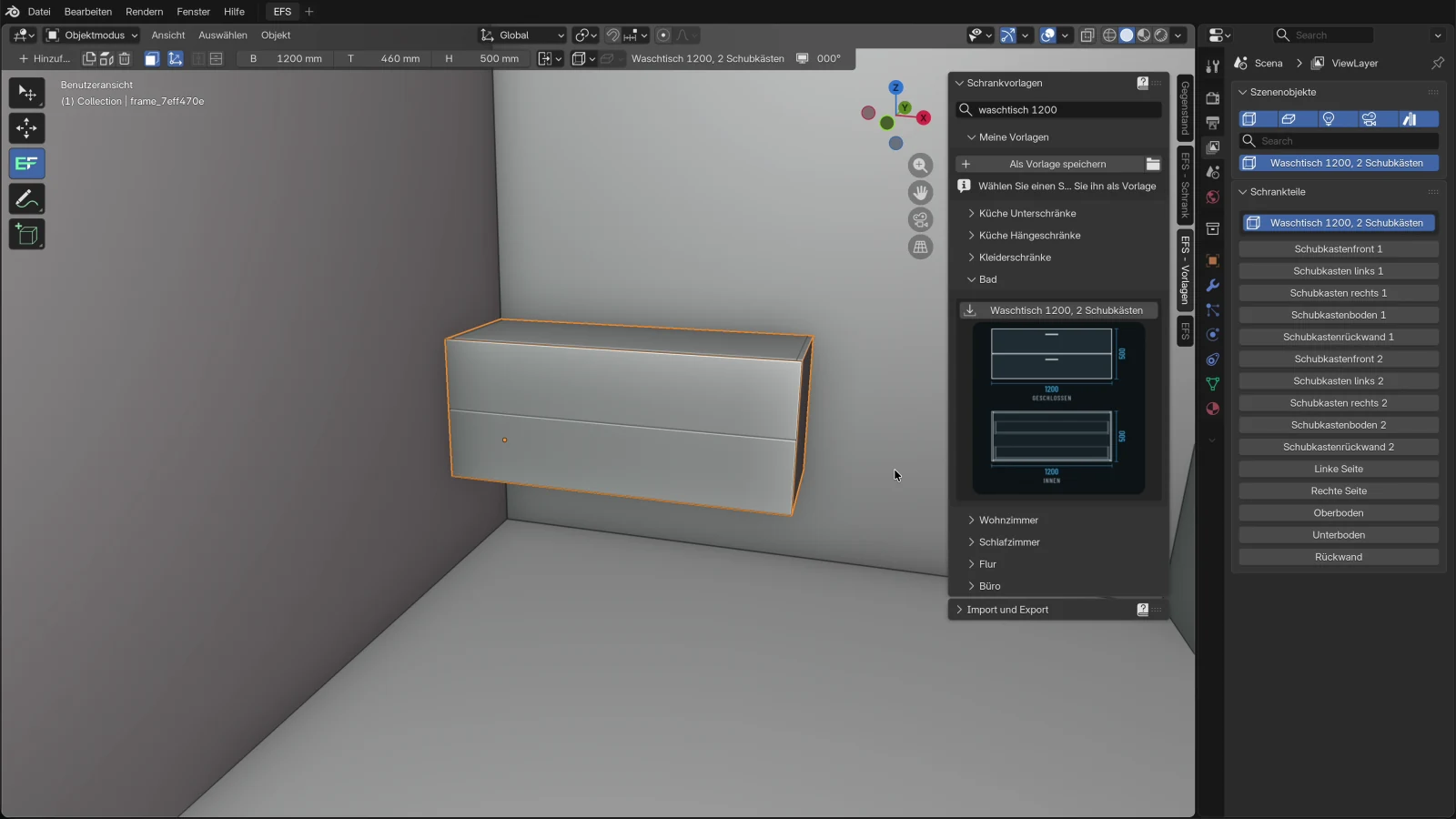

Klicken Sie auf Waschtisch 1200, 2 Schubkästen. Der Schrank landet in der Ecke, vor den Wasser- und Abflussmarkierungen, mit der Oberkante bei 850 mm.
Klicken Sie auf den Schrank, Rechtsklick, dann Zum Schrank hinzufügen → Rohrausschnitt.
Das Fenster schlägt Breite 300 mm und Höhe 330 mm vor. Ändern Sie die Höhe auf 350 mm und klicken Sie auf OK.

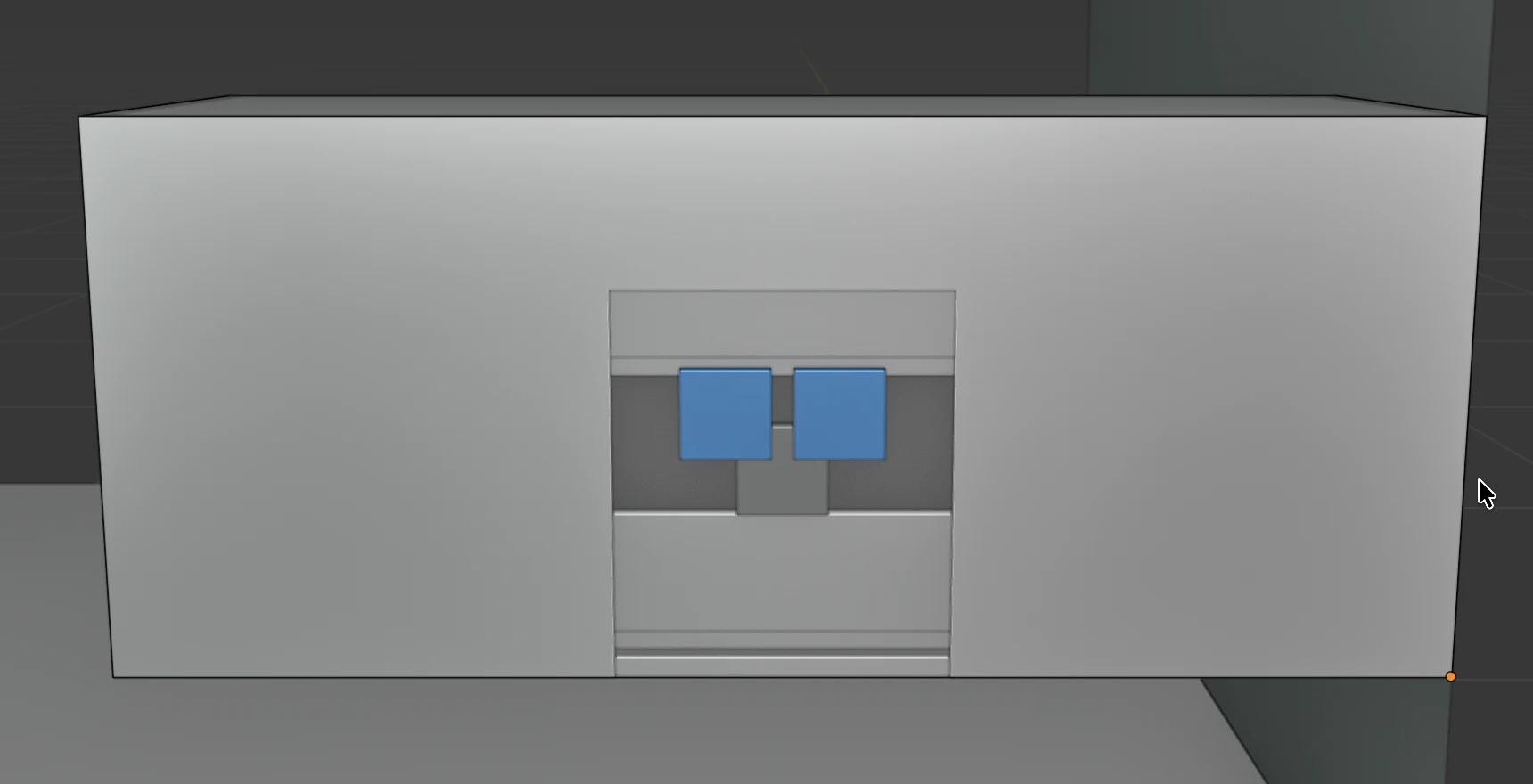

Sehen Sie den Schrank von hinten an: Die Wasser- und Abflussmarkierungen sind durch die Öffnung in der Rückwand zu sehen.
Klicken Sie auf den Schrank, Rechtsklick, dann Zum Schrank hinzufügen → Siphonausschnitt. Bestätigen Sie Breite 250 mm und Tiefe 250 mm mit einem Klick auf OK.
Sehen Sie in der Röntgenansicht (Alt+Z) von oben hin: Die Rückwand des oberen Schubkastens ist über die ganze Höhe durchgeschnitten, und der Boden hat einen U-förmigen Ausschnitt.

Der Waschtischunterschrank¶

Klicken Sie in einen leeren Bereich der 3D-Ansicht, damit nichts ausgewählt ist.
Öffnen Sie im Reiter EFS - Vorlagen die Kategorie Bad.
Klicken Sie auf die Schaltfläche mit dem Namen der Vorlage, z. B. Waschtisch 1200, 2 Schubkästen.

Wo eine Vorlage landet und wie Sie sie verschieben, steht im Kapitel Vorlagen und Meine Vorlagen.

Waschtisch-Vorlagen¶

Vorlage	B × T × H	Fronten	Rückwand	Rohrausschnitt	Siphonausschnitt
Waschtisch 1200, 2 Schubkästen	1200 × 460 × 500 mm	zwei aufliegende Schubkästen, je 250 mm	aufgesetzt, 3 mm	ja	ja
Waschtisch 600, 2 Schubkästen	600 × 460 × 500 mm	zwei aufliegende Schubkästen, je 250 mm	aufgesetzt, 3 mm	ja	ja
Waschtisch 800, 2 Türen	800 × 460 × 500 mm	zwei Türen	keine	nein: Der Schrank hat keine Rückwand.	nein: Der Schrank hat keinen Schubkasten.

Die übrigen Bad-Vorlagen (Spiegelschrank, Hängeschrank, Bad-Hochschrank) stehen in der Liste der Vorlagen.

Höhe 850¶

Alle drei Waschtisch-Vorlagen hängen an der Wand, ohne Füße:

der Boden des Schranks liegt 350 mm über dem Fußboden, und die Korpushöhe ist 500 mm, die Oberkante liegt also bei 850 mm;
beim Schrank ist Hängeschrank nicht eingeschaltet, seine Fronten bleiben daher in der Gruppe F 1;
die Tiefe von 460 mm enthält die Schubkastenfronten und die Rückwand.

Für eine andere Höhe verschieben Sie den Schrank: Wählen Sie ihn aus, drücken Sie 3, geben Sie den Versatz ein und drücken Sie Enter. Zum Beispiel hebt 50 die Oberkante auf 900 mm. Siehe Verschieben: 1, 2 und 3.

Tipp

Setzen Sie den Schrank so, dass seine Mitte vor dem Abfluss liegt. Verschieben Sie ihn mit der Taste 1 um die Differenz zwischen Schrankmitte und Abflussmarkierung. Dann liegen Öffnung und Siphonausschnitt in der Mitte.

Hinweis

Die Box Beschläge und Verbindungen bietet Schrankaufhänger nur an, wenn Hängeschrank eingeschaltet ist. Der Waschtischunterschrank hat daher keine Aufhänger in der Beschlagliste. Bestellen Sie die Beschläge für die Wandmontage selbst.

Anschlussmarkierungen hinter dem Schrank¶

Die Markierungen fügen Sie im Reiter EFS hinzu, Panel Raumeigenschaften, Box Öffnungen und Anschlüsse: die Schaltfläche +, dann Wasser, Abfluss oder Gas. Für jede Markierung geben Sie Wand, Ab Wandanfang (bis zur Mitte der Markierung) und Höhe ab Boden ein. Die Details stehen im Abschnitt Öffnungen und Anschlüsse.

An der Wand ist jede Markierung ein Quadrat von 80 × 80 mm: die Wassermarkierung blau, der Abfluss grau und das Gas gelb. Das Quadrat beginnt bei der eingegebenen Höhe ab Boden und reicht 80 mm nach oben. Aus diesem Quadrat berechnet EFS die Ausschnitte. EFS betrachtet eine Markierung als „hinter dem Schrank“, wenn:

der Raum eingeschaltet ist (Raum anzeigen im Panel Raumeigenschaften);
die Markierung zumindest teilweise innerhalb der Breite und Höhe der Schrankrückwand liegt;
sie höchstens 250 mm hinter der Rückwand liegt (der Schrank steht an der Wand oder nahe daran).

Markierungen über oder unter dem Schrank, links oder rechts davon und an einer anderen Wand zählen nicht.

Ausschnitt	Welche Markierungen er berücksichtigt
Rohrausschnitt	Wasser, Abfluss und Gas
Siphonausschnitt	nur Abfluss

Die Markierungen im Video:

Markierung	Wand	Ab Wandanfang	Höhe ab Boden	Quadrat an der Wand
Wasser	A	550 mm	550 mm	510–590 mm, Höhe 550–630 mm
Wasser	A	650 mm	550 mm	610–690 mm, Höhe 550–630 mm
Abfluss	A	600 mm	500 mm	560–640 mm, Höhe 500–580 mm

Rohrausschnitt¶

Eine rechteckige Öffnung in der Rückwand des Schranks, unten offen, durch die die Rohre hineinkommen.

Klicken Sie auf den Schrank.
Rechtsklick, Zum Schrank hinzufügen → Rohrausschnitt.
Das Fenster zeigt die vorgeschlagenen Maße. Ändern Sie sie bei Bedarf.
Klicken Sie auf OK.

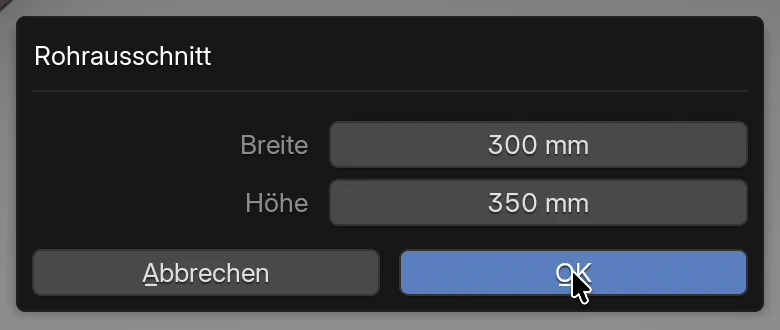

Das Fenster Rohrausschnitt¶

Option	Funktion	Standard	Werte
Breite	Breite der Öffnung.	aus den Markierungen vorgeschlagen, ohne Markierungen 300 mm	0–1000 mm; 0 bedeutet das vorgeschlagene Maß
Höhe	Höhe der Öffnung von der Unterkante der Rückwand nach oben.	aus den Markierungen vorgeschlagen, ohne Markierungen 250 mm	0–1000 mm; 0 bedeutet das vorgeschlagene Maß
OK	Schneidet die Öffnung.	–	Schaltfläche
Abbrechen	Schließt das Fenster, ohne zu schneiden.	–	Schaltfläche

Die Lage der Öffnung von links nach rechts geben Sie nicht ein: EFS legt sie selbst fest.

Wie EFS die Öffnung vorschlägt¶

Ohne Markierungen hinter dem Schrank ist die Öffnung 300 × 250 mm groß und liegt in der Mitte der Rückwand. Mit Markierungen:

EFS nimmt alle Wasser-, Abfluss- und Gasmarkierungen hinter dem Schrank.
Es gibt links, rechts und oben 50 mm Luft um sie herum dazu.
Die Breite ist der Abstand von der linken bis zur rechten Kante dieses Rahmens, mindestens 300 mm.
Die Höhe reicht von der Unterkante der Rückwand bis zur Oberkante des Rahmens, mindestens 250 mm und höchstens bis zur Oberkante der Rückwand.
Die Mitte der Öffnung liegt in der Mitte der Markierungen.

Beispiel aus dem Video: Die Markierungen reichen von 510 bis 690 mm, und die Oberkante der höchsten Markierung liegt bei 630 mm. Mit der Luft sind das 460–740 mm, also 280 mm, die Breite wird daher 300 mm. Die Rückwand beginnt bei 350 mm, die Höhe ist also 630 + 50 − 350 = 330 mm. Die Mitte der Öffnung liegt bei 600 mm, vor dem Abfluss.

Regeln¶

Die Öffnung kommt nur in die Rückwand des Schranks. Unterboden, Seitenwände und Traversen bleiben ganz.
Die Öffnung ist immer unten offen, bis zur Unterkante der Rückwand.
Die Öffnung bleibt innerhalb der Rückwand. Würde sie mit der vorgeschlagenen Mitte über den Rand der Rückwand gehen, verschiebt EFS sie zur Mitte hin.
Eine Rückwand mit Öffnung wird zur CNC-Platte (siehe Zuschnittliste, DXF und Zeichnungen).
Ein Schrank ohne Rückwand meldet Der Schrank hat keine Rückwand. und schneidet nichts.
Jeder Rohrausschnitt schneidet in die bereits ausgeschnittene Rückwand. Eine zweite, größere Öffnung erweitert die erste. Für eine kleinere Öffnung machen Sie den Schnitt zuerst mit Ctrl+Z rückgängig.

Achtung

Breite und Höhe müssen kleiner sein als die Rückwand. Eine Öffnung so hoch wie die Rückwand schneidet sie in zwei Teile, und eine Öffnung so breit wie die Rückwand schneidet ihren ganzen unteren Teil ab.

Tipp

Wenn die Öffnung nicht dort ist, wo die Rohre sind, prüfen Sie die Markierungen an der Wand, nicht die Maße im Fenster. Machen Sie den Schnitt mit Ctrl+Z rückgängig, korrigieren Sie Ab Wandanfang und Höhe ab Boden der Markierungen und wiederholen Sie den Rohrausschnitt.

Siphonausschnitt¶

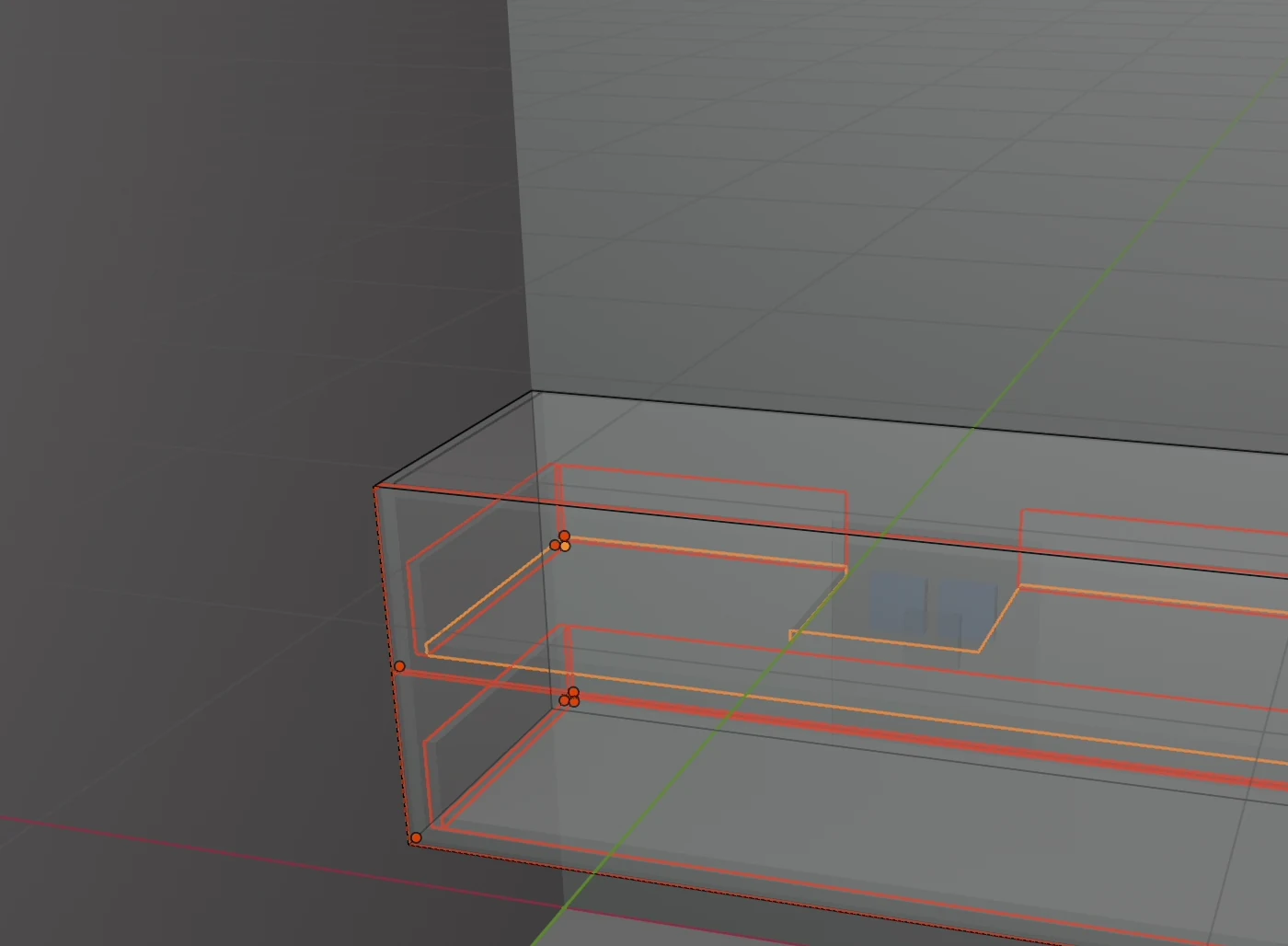

Ein U-förmiger Ausschnitt um den Siphon im Schubkasten, damit der Schubkasten am Abfluss vorbeikommt: Die Schubkastenrückwand wird über die ganze Höhe durchgeschnitten, und der Boden bekommt einen Ausschnitt von der Hinterkante nach vorne.

Klicken Sie auf den Schrank.
Rechtsklick, Zum Schrank hinzufügen → Siphonausschnitt.
Geben Sie Breite und Tiefe ein oder lassen Sie 250 mm.
Klicken Sie auf OK.

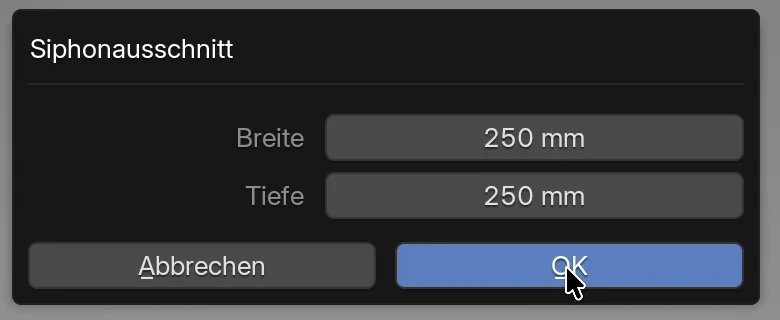

Das Fenster Siphonausschnitt¶

Option	Funktion	Standard	Werte
Breite	Breite des Ausschnitts, von links nach rechts. Sie ist in der Rückwand und im Boden des Schubkastens gleich.	250 mm	50–600 mm
Tiefe	Wie weit der Ausschnitt in den Schubkastenboden reicht, von der Hinterkante nach vorne.	250 mm	50–500 mm
OK	Schneidet den Ausschnitt.	–	Schaltfläche
Abbrechen	Schließt das Fenster, ohne zu schneiden.	–	Schaltfläche

Das Fenster merkt sich die zuletzt eingegebenen Maße, bis Sie das Programm schließen.

Welche Schubkästen den Ausschnitt bekommen¶

Hinter dem Schrank	Welche Schubkästen	Wo der Ausschnitt liegt, von links nach rechts
Keine Abflussmarkierung	Nur der oberste Schubkasten	In der Mitte des Schubkastens
Eine Abflussmarkierung	Der oberste Schubkasten und jeder Schubkasten, dessen Rückwand über die Unterkante der Abflussmarkierung reicht	In der Mitte der Abflussmarkierung. Bei mehreren in der Mitte zwischen ihnen.

Die Schubkästen werden von unten gezählt: In einem Schrank mit zwei Schubkästen ist der obere Schubkasten 2. Beispiel aus dem Video: Der Abfluss liegt bei 500 mm, und die Rückwand des unteren Schubkastens endet bei 498 mm, daher bekommt nur der obere Schubkasten den Ausschnitt. Läge der Abfluss bei 400 mm, bekämen ihn beide.

Was geschnitten wird¶

Platte	Ausschnitt
Rückwand des Schubkastens (Schubkastenrückwand 2)	Über die ganze Höhe durchgeschnitten, in der Breite des Ausschnitts. Aus einer Platte bleiben zwei Teile.
Boden des Schubkastens (Schubkastenboden 2)	Ein U-förmiger Ausschnitt Breite × Tiefe, zur Hinterkante hin offen.
Schubkastenfront und Schubkastenseiten	Werden nicht geschnitten.
Rückwand des Schranks	Wird nicht geschnitten. Dafür gibt es den Rohrausschnitt.

Regeln:

Ein Schrank ohne Schubkästen meldet Der Schrank hat keinen Schubkasten. und schneidet nichts.
Die Tiefe muss kleiner sein als die Tiefe des Schubkastens, sonst wird der Boden in zwei Teile geschnitten. In einem 460 mm tiefen Schrank ist der Schubkasten 429 mm tief.
Die Breite muss kleiner sein als die Breite der Schubkastenrückwand. In einem 600 mm breiten Schrank ist die Schubkastenrückwand 512 mm breit, in einem 1200-mm-Schrank 1112 mm.
Ein wiederholter Siphonausschnitt schneidet in die bereits ausgeschnittenen Platten. Für einen kleineren Ausschnitt machen Sie zuerst mit Ctrl+Z rückgängig.

Zuschnittliste, DXF und Zeichnungen¶

Die ausgeschnittenen Platten sind CNC-Platten: Sie haben eine Kontur, die kein Rechteck ist.

Export	Was Sie bekommen
Zuschnittliste (Zuschnittliste nach Excel, PDF)	Die Platte bleibt eine Zeile, mit dem Maß der ganzen Platte. In der Spalte CNC bekommt sie die Kennzeichnung CNC 1, CNC 2 … (siehe CNC-Kennzeichnung)
DXF (DXF-Export - alle, DXF-Export - Auswahl)	Die Kontur der Platte mit dem Ausschnitt. Die Schubkastenrückwand sind zwei Teile aus einer Platte: Beide Konturen stehen in der DXF, im Layer `CONTOUR`.
PDF-Zeichnungen	Eine Zeichnung der ausgeschnittenen Platte, wenn CNC-Platten in Export → Einstellungen eingeschaltet ist (standardmäßig ein). Siehe Exporteinstellungen.
Maße in der Ansicht (`M`)	An der ausgeschnittenen Platte die Maße der Platte und des Ausschnitts.
Kostenschätzung und Angebot	Die Platten werden wie vorher berechnet. Die Ausschnitte haben keine eigene Position.

Beispiel aus dem Video: drei CNC-Platten, die Rückwand mit einer Öffnung von 300 × 350 mm, Schubkastenrückwand 2, in einer Breite von 250 mm durchgeschnitten, und Schubkastenboden 2 mit einem Ausschnitt von 250 × 250 mm.

Regeln:

Mit DXF: nur CNC und gebohrte (Export → Einstellungen) kommen die ausgeschnittenen Platten immer in die DXF, einfache rechteckige Platten nicht.
Bei der Schubkastenrückwand schneidet die CNC zwei Teile aus einer Platte. Die Zuschnittliste hat eine Zeile mit dem Maß der ganzen Platte: Zugeschnitten wird eine Platte, nicht zwei.
Das Maß in der Zuschnittliste ist das Maß des Rechtecks um die Platte. Der Ausschnitt ändert Länge und Breite nicht.

Die Details zu den Spalten der Zuschnittliste und den DXF-Layern stehen in den Kapiteln Zuschnittliste und Zuschnittmaß und Bohrungen, DXF, MPR und CIX.

Tipp

Speichern Sie den Schrank mit den Ausschnitten als eigene Vorlage (siehe Meine Vorlagen). Die ausgeschnittenen Platten werden mit ihrer Kontur gespeichert, der nächste Waschtischunterschrank kommt also schon ausgeschnitten.

Wenn Sie den Schrank nach den Ausschnitten ändern¶

EFS berechnet die Ausschnitte nicht neu:

Änderung	Was mit dem Ausschnitt geschieht
Breite, Höhe oder Tiefe des Schranks	Die ausgeschnittene Platte wird gestreckt oder gestaucht, der Ausschnitt mit ihr. Die Maße des Ausschnitts sind nicht mehr die eingegebenen.
Art oder Zahl der Schubkästen	EFS erstellt neue Schubkästen, ohne Siphonausschnitt.
Verschieben des Schranks	Der Ausschnitt bleibt, wo er auf der Platte war, und die Markierungen an der Wand werden nicht erneut berücksichtigt.

Wenn Sie die Maße nach den Ausschnitten geändert haben, machen Sie die Änderungen mit Ctrl+Z bis vor die Ausschnitte rückgängig, ändern Sie die Maße und schneiden Sie erneut. Ist es für Rückgängig zu spät, setzen Sie den Schrank erneut aus der Vorlage.

Häufige Probleme und Lösungen¶

Rohrausschnitt und Siphonausschnitt sind grau. Nichts ist ausgewählt, ein Eckschrank oder eine freie Platte ist ausgewählt, oder Sie sind im Bearbeitungsmodus. Klicken Sie auf eine Platte des Schranks. Verlassen Sie den Bearbeitungsmodus mit Tab.

Die Meldung Der Schrank hat keine Rückwand. Der Schrank hat keine Rückwand (z. B. Waschtisch 800, 2 Türen). Die Rohre kommen dann ohne Öffnung hindurch. Wenn Sie eine Rückwand brauchen, stellen Sie im Reiter EFS - Schrank, Box Konstruktion → Rückwand, die Konstruktion auf Aufgesetzt (siehe Rückwand).

Die Meldung Der Schrank hat keinen Schubkasten. Der Schrank hat Türen oder keine Fronten. Der Siphonausschnitt schneidet nur Schubkästen.

Die Öffnung ist 300 × 250 mm groß und liegt in der Mitte, die Rohre sind aber woanders. EFS hat keine Markierungen hinter dem Schrank gefunden: Der Raum ist ausgeschaltet, die Markierungen sind nicht eingezeichnet, sie sind an einer anderen Wand, unter oder über dem Schrank oder mehr als 250 mm dahinter. Machen Sie es mit Ctrl+Z rückgängig, korrigieren Sie die Markierungen und wiederholen Sie es.

Der Siphonausschnitt ist nur im oberen Schubkasten, der Abfluss liegt aber tiefer. Die Abflussmarkierung liegt nicht hinter dem Schrank oder unter seinem Boden. Korrigieren Sie die Höhe ab Boden der Abflussmarkierung, machen Sie den Ausschnitt rückgängig und wiederholen Sie ihn.

Der Siphonausschnitt liegt nicht vor dem Abfluss. Ohne Abflussmarkierung liegt der Ausschnitt in der Mitte des Schubkastens. Zeichnen Sie den Abfluss ein oder verschieben Sie den Schrank so, dass seine Mitte vor dem Abfluss liegt.

Die Öffnung ist zu klein. Wiederholen Sie den Rohrausschnitt mit größeren Maßen: Die neue Öffnung erweitert die alte.

Die Öffnung oder der Ausschnitt ist zu groß. Machen Sie es mit Ctrl+Z rückgängig und schneiden Sie erneut mit kleineren Maßen.

Die Rückwand ist in zwei Teile zerfallen. Die Höhe der Öffnung war größer als die Rückwand. Machen Sie es mit Ctrl+Z rückgängig und geben Sie eine kleinere Höhe ein.

Der Siphonausschnitt ist verschwunden. Sie haben Art oder Zahl der Schubkästen geändert. Wiederholen Sie den Siphonausschnitt.

Der Ausschnitt hat sich verzogen. Sie haben die Maße des Schranks nach dem Ausschnitt geändert. Siehe Wenn Sie den Schrank nach den Ausschnitten ändern.

Tastenkürzel in diesem Kapitel¶

Taste	Aktion
Rechtsklick	Menü mit Zum Schrank hinzufügen → Rohrausschnitt und Siphonausschnitt
`Alt`+`Z`	Röntgenansicht: Die Ausschnitte in den Schubkästen sind sichtbar
`M`	Maße: die Maße der ausgeschnittenen Platten
`1`	Den Schrank nach links und rechts verschieben, vor den Abfluss
`3`	Den Schrank nach oben und unten verschieben, für eine andere Waschbeckenhöhe
`Ctrl`+`Z`	Den Ausschnitt rückgängig machen

Alle Tastenkürzel finden Sie im Kapitel Tastenkürzel.

Weiter¶

Nächstes Kapitel: Flur und Wohnzimmer aus Vorlagen
