Herrajes del proyecto¶

Los herrajes se eligen una sola vez para todo el proyecto: uniones del casco, bisagras, guías de cajón, mecanismos elevables, colgadores, soportes de balda y tiradores. Los módulos nuevos y las plantillas los reciben automáticamente, y los módulos existentes se cambian con el botón Aplicar a todos o Aplicar a la selección. Este capítulo describe cada campo del panel Herrajes del proyecto, los taladros que EFS hace según el catálogo, la lista de herrajes y los mensajes de la Revisión del proyecto.

Vídeo: B06 Herrajes del proyecto

El mismo flujo de trabajo en un vídeo de minuto y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Muéstramelo en el programa

El recorrido interactivo Herrajes del proyecto (2 min) te muestra en el programa dónde hacer clic y qué escribir, paso a paso. En la pestaña EFS, abre el panel Recorridos interactivos y haz clic en Empezar junto al recorrido. El asistente de IA también te lo ofrece cuando le preguntas cómo hacerlo.

Antes de empezar¶

Abre un proyecto con módulos. En el vídeo es la cocina terminada de los capítulos anteriores (de Módulos bajos y la esquina a Zócalo, suplementos, paneles de remate y cornisa).
Si la barra lateral no está abierta, mantén el puntero del ratón sobre la vista 3D y pulsa N. El panel Herrajes del proyecto está en la pestaña EFS.
Puedes elegir los herrajes antes de colocar los módulos o después. Los módulos que añades después de elegirlos los reciben automáticamente. Los módulos que ya existen solo los reciben cuando haces clic en Aplicar a todos o Aplicar a la selección.

Flujo de trabajo del vídeo¶

En la pestaña EFS, haz clic en el título del panel Herrajes del proyecto. Arriba pone Los módulos nuevos y las plantillas reciben estos ajustes.
En el recuadro Uniones, elige Tipo de unión: Espigas. Debajo aparecen Diámetro de espiga 8 mm, Nº de espigas 2, Longitud de espiga 30 mm y Prof. taladro en cara 0 mm.
En el recuadro Bisagras, elige Tipo de bisagra: Blum Clip top 110.
En el recuadro Guías de cajón, elige Tipo de guía: Blum TANDEMBOX antaro.
En el recuadro Baldas, elige Soportes de balda: Regulables, Sistema 32 junto a las baldas.
En el recuadro Tiradores, elige Tirador: Tirador de barra. Deja Distancia entre taladros en 128 mm, Orientación en Vertical y Posición en Borde superior.

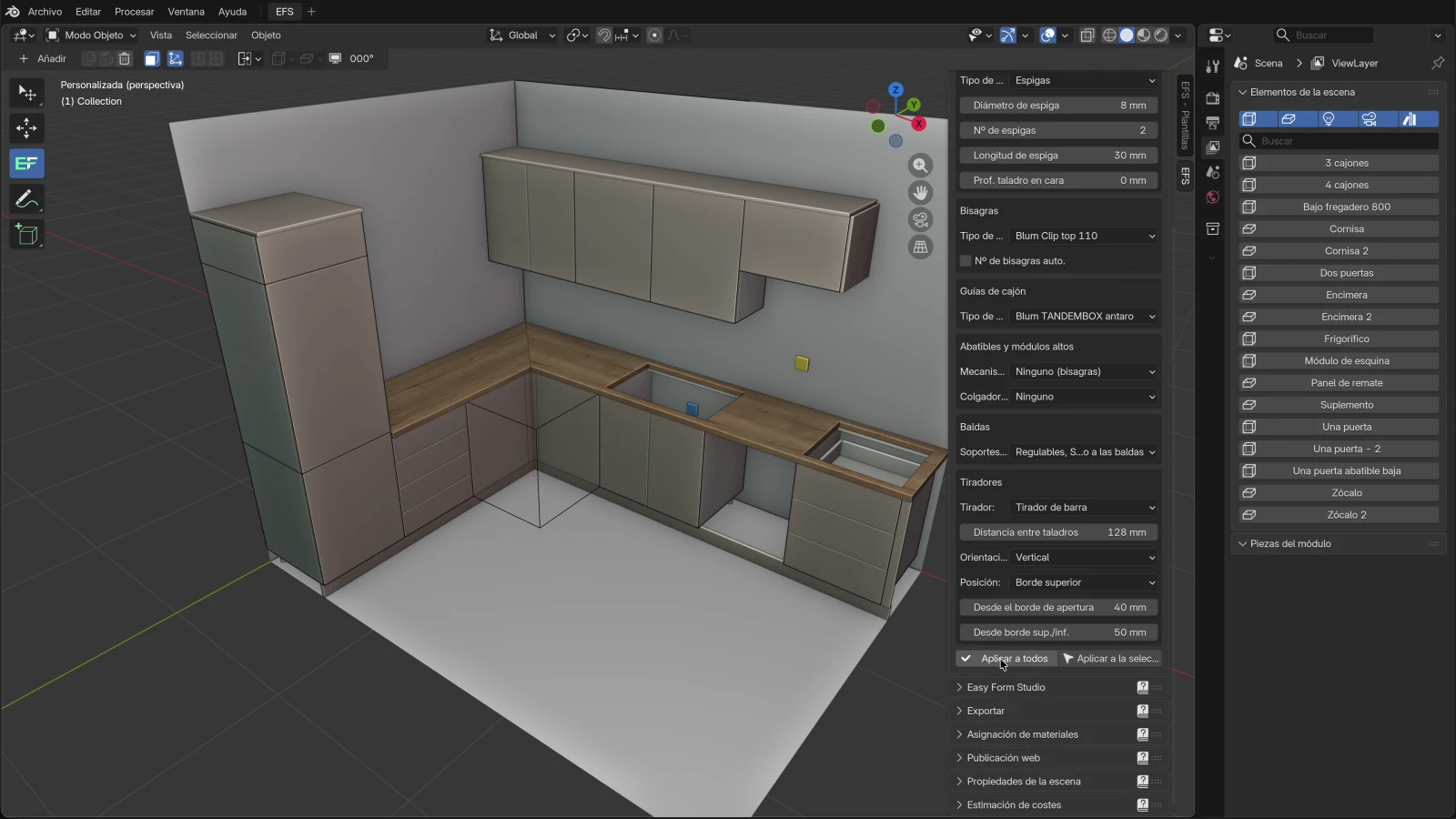

Desplaza el panel hasta abajo con la rueda del ratón y haz clic en Aplicar a todos. El programa indica Herrajes del proyecto aplicados a módulos: 11.

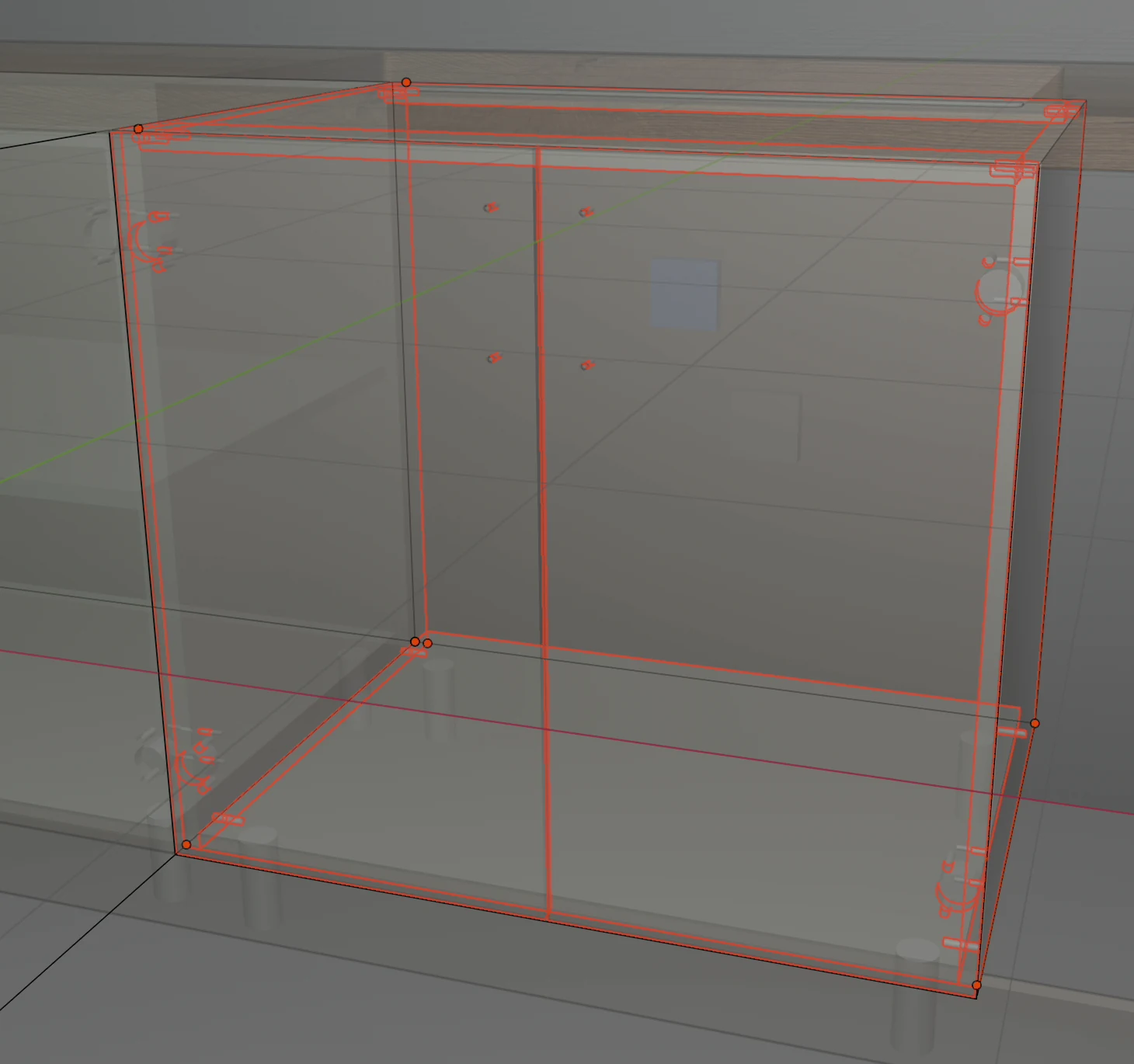

Haz clic en un tablero del bajo fregadero y pulsa Alt+Z. En la vista de rayos X ves las cazoletas de las bisagras en las puertas, las placas de montaje en los costados y los taladros de los tiradores. Con Alt+Z otra vez vuelves a la vista normal.

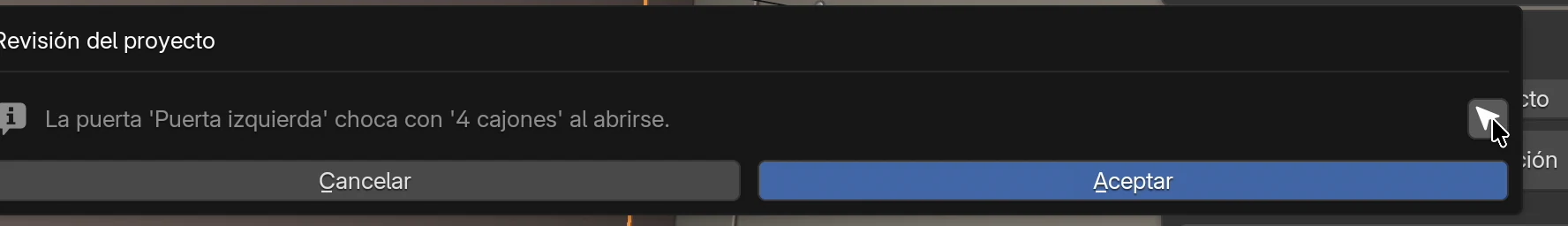

En la pestaña EFS, abre el panel Exportar y haz clic en Revisión del proyecto. En el vídeo la revisión encuentra un problema: La puerta 'Puerta izquierda' choca con '4 cajones' al abrirse. Haz clic en el botón de la flecha al final de la fila: la puerta queda seleccionada y la vista se acerca a ella.

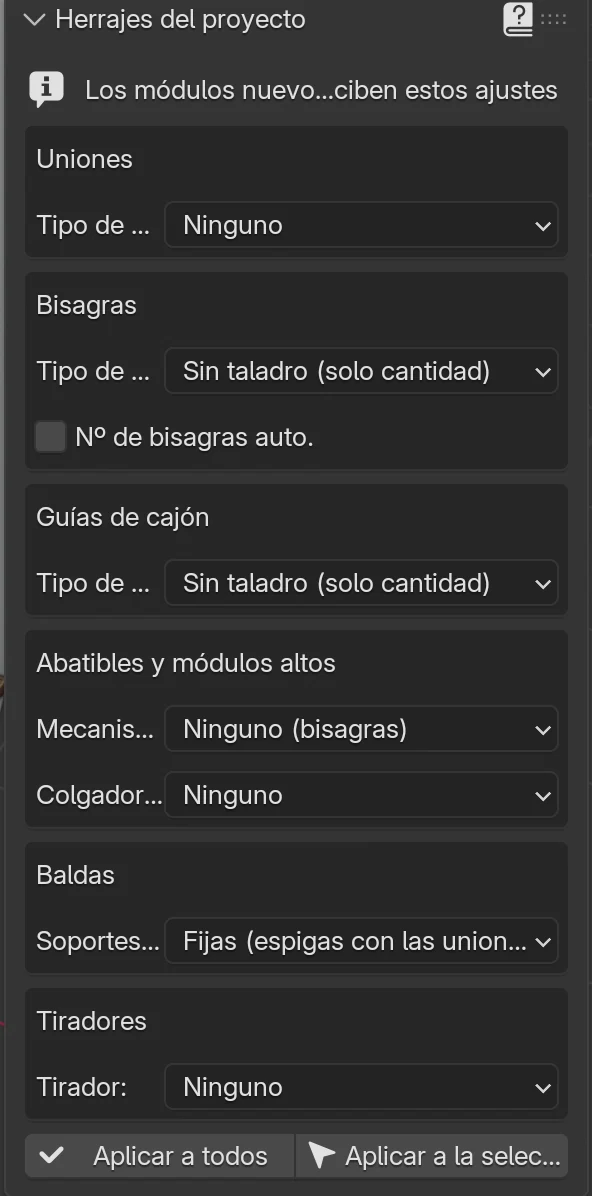

El panel Herrajes del proyecto¶

El panel tiene seis recuadros: Uniones, Bisagras, Guías de cajón, Abatibles y módulos altos, Baldas y Tiradores. Debajo están los botones Aplicar a todos y Aplicar a la selección.

Reglas del panel:

Cambiar un campo no cambia ningún módulo existente. Los campos se aplican a los módulos y plantillas que añadas después. Los módulos existentes se cambian con los botones Aplicar a todos y Aplicar a la selección.
Con los valores por defecto EFS no taladra nada; solo cuenta bisagras y cajones.
Los herrajes del proyecto se guardan con el proyecto (.blend). Para empezar cada proyecto nuevo con tus herrajes, guárdalos en Mis ajustes (consulta Trabajar más rápido).
Algunos campos solo aparecen con una opción concreta por encima de ellos. La condición está en la columna Aparece con.
En Modo Edición el panel no está. Pulsa Tab para salir.

Opciones¶

Recuadro	Opción	Aparece con	Qué hace	Por defecto	Valores
Uniones	Tipo de unión	siempre	Cómo se unen los tableros del casco: qué taladros se hacen y qué entra en la lista de herrajes. Consulta Uniones del casco.	Ninguno	Ninguno, Espigas, Confirmat, Minifix, Minifix y espigas
	Conectores por unión	Confirmat, Minifix, Minifix y espigas	Número de Confirmat o Minifix en una unión.	2	1–10
	Diámetro de espiga	Espigas, Minifix y espigas	Diámetro de la espiga y de sus taladros.	8 mm	4–20 mm
	Nº de espigas	Espigas, Minifix y espigas	Número de espigas por unión. No se usa con Minifix y espigas: cada Minifix lleva una espiga.	2	1–10
	Longitud de espiga	Espigas, Minifix y espigas	Longitud de la espiga. El taladro en el canto recibe el resto de la espiga más 2 mm para la cola.	30 mm	16–100 mm
	Prof. taladro en cara	Espigas, Minifix y espigas	Profundidad del taladro de la espiga en la cara del tablero. 0 significa automático: grosor del tablero menos 6 mm, como máximo la mitad de la espiga.	0 mm	0–60 mm
Bisagras	Tipo de bisagra	siempre	Bisagra del catálogo. Una bisagra de catálogo taladra la cazoleta, los tornillos de la cazoleta y la placa de montaje. Consulta Bisagras.	Sin taladro (solo cantidad)	Sin taladro (solo cantidad), Genérica de clip 35 mm, Blum Clip top 110, Hettich Sensys 110 y tus propias bisagras de catálogo
	Nº de bisagras auto.	siempre	Número de bisagras según la longitud del borde con bisagras. Consulta Número de bisagras.	desactivado	activado, desactivado
Guías de cajón	Tipo de guía	siempre	Guía o sistema box del catálogo. Elige la longitud según la profundidad y taladra los costados. Consulta Guías de cajón.	Sin taladro (solo cantidad)	Sin taladro (solo cantidad), De bolas, montaje lateral, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX y tus propias guías de catálogo
Abatibles y módulos altos	Mecanismo elevable	siempre	Mecanismo elevable para un abatible con Apertura superior. Consulta Abatibles y módulos altos.	Ninguno (bisagras)	Ninguno (bisagras), Compás elevable (tipo AVENTOS HK top), Compás elevable pequeño (tipo AVENTOS HK-S), Compás elevable con bisagras (tipo AVENTOS HK-XS), Elevable basculante (tipo AVENTOS HS top), Elevable paralelo (tipo AVENTOS HL top)
	Colgadores de módulo alto	siempre	Colgadores para el módulo alto y un riel de colgar tan largo como el módulo.	Ninguno	Ninguno, Colgadores en riel de pared, Colgadores atornillados a la pared
Baldas	Soportes de balda	siempre	Baldas fijas con uniones o baldas regulables sobre soportes. Consulta Soportes de balda.	Fijas (espigas con las uniones)	Fijas (espigas con las uniones); Regulables, Sistema 32 filas completas; Regulables, Sistema 32 junto a las baldas
Tiradores	Tirador	siempre	Taladros para tiradores, o apertura por presión. Consulta Tiradores y apertura por presión.	Ninguno	Ninguno, Tirador de barra, Pomo, Apertura por presión
	Distancia entre taladros	Tirador de barra, Pomo	Distancia entre los dos taladros de un tirador de barra. Un pomo no la usa.	128 mm	16–1200 mm
	Orientación	Tirador de barra, Pomo	Tirador de barra en las puertas, vertical u horizontal. En abatibles y cajones siempre es horizontal. Un pomo no la usa.	Vertical	Vertical, Horizontal
	Posición	Tirador de barra, Pomo	Altura del tirador en las puertas de los módulos bajos. Un módulo alto recibe el borde opuesto.	Borde superior	Borde superior, Borde inferior, Media altura
	Desde el borde de apertura	Tirador de barra, Pomo	Desde el borde de la puerta del lado de apertura hasta el centro del tirador (o hasta el taladro más cercano de una barra horizontal).	40 mm	10–500 mm
	Desde borde sup./inf.	Tirador de barra, Pomo	Desde el borde superior o inferior de la puerta hasta el centro del tirador (o hasta el taladro más cercano de una barra vertical).	50 mm	10–1000 mm

Nota

El número de bisagras por puerta (el campo Bisagras) no está en Herrajes del proyecto. Un módulo nuevo tiene 2 bisagras por puerta. Para dar de 3 a 5 bisagras a las puertas altas, activa Nº de bisagras auto.

Consejo

Activa Nº de bisagras auto. en Herrajes del proyecto antes de colocar las columnas. Así no tienes que acordarte de qué módulo necesita más bisagras.

Aplicar a todos y Aplicar a la selección¶

Los botones están al final del panel. Si el panel no cabe en la pantalla, desplázalo hasta abajo con la rueda del ratón.

Ajusta los campos del panel Herrajes del proyecto.
Para todo el proyecto, haz clic en Aplicar a todos.
Para algunos módulos: selecciónalos (clic en un tablero, Shift + clic para el siguiente módulo) y haz clic en Aplicar a la selección.

El programa indica Herrajes del proyecto aplicados a módulos: N.

Botón	Qué módulos cambia
Aplicar a todos	Todos los módulos y módulos de esquina del proyecto.
Aplicar a la selección	Los módulos a los que pertenece cualquier tablero seleccionado. Basta con seleccionar un tablero de un módulo.

Qué hace EFS:

Escribe todos los campos del panel en el módulo: unión y espigas, tipo de bisagra, Nº de bisagras auto., guía, mecanismo elevable, colgadores, soportes de balda y todos los campos del tirador. El campo Bisagras (número de bisagras por puerta) se queda como estaba en el módulo.
Un módulo de esquina solo recibe el Tipo de bisagra y los campos del tirador. No tiene uniones, guías ni soportes de balda.
Un módulo alto recibe la Posición del tirador opuesta: el Borde superior del proyecto pasa a ser Borde inferior en el módulo alto, y al revés. Media altura se queda igual. Así los tiradores de los módulos bajos y de los altos quedan junto a la encimera.
Vuelve a taladrar enseguida las bisagras, las guías, los tiradores, las espigas y los conectores.
Cuando cambian la guía o los soportes de balda, reconstruye el módulo, como si hubieras cambiado el campo en la pestaña EFS - Módulo. Las baldas regulables se ajustan a la retícula de 32 mm. Los cajones box reciben fondo y trasera según la fórmula. Los cajones que pasan de un sistema box a otra guía, o a Sin taladro (solo cantidad), reciben laterales de madera y las medidas correctas en la lista de corte.
El número del mensaje cuenta solo los módulos que han cambiado. Un módulo que ya tiene los mismos herrajes no se cuenta, así que un segundo clic indica 0.
No hay ventana de confirmación. Si cambias de idea, pulsa Ctrl+Z.

Atención

Aplicar a todos sobrescribe los herrajes que hayas ajustado tú en un módulo, por ejemplo un pomo en lugar de una barra o una guía distinta. Si un módulo necesita herrajes distintos, haz clic primero en Aplicar a todos y después ajusta ese módulo en el recuadro Herrajes y uniones. O selecciona solo los módulos que vas a cambiar y haz clic en Aplicar a la selección.

Atención

Un módulo que pasa a ser módulo alto con U no cambia por sí solo la posición del tirador. Si recibió Borde superior cuando era un módulo bajo, sus tiradores están en el borde superior de la puerta, muy por encima de la encimera. Selecciónalo y haz clic en Aplicar a la selección: el tirador pasa al borde inferior.

Qué reciben los módulos nuevos y las plantillas¶

Cómo se crea el módulo	Qué recibe de Herrajes del proyecto
Añadir → Módulo, `C`	Todos los herrajes y uniones.
Un módulo nuevo junto a un módulo alto seleccionado	Todos los herrajes y uniones, con el tirador en el borde opuesto (pasa a ser un módulo alto).
Añadir → Módulo de esquina, `Shift`+`C`	El Tipo de bisagra y los campos del tirador.
Plantillas incorporadas de la pestaña EFS - Plantillas	Todos los herrajes y uniones, también para los cascos vinculados al principal. Los módulos altos reciben el tirador en el borde opuesto.
Mis plantillas y la importación de un módulo desde JSON	Nada: conservan los herrajes con los que se guardaron. Consulta Plantillas y Mis plantillas.
Duplicar el módulo (`Shift`+`D`)	Nada: la copia tiene los herrajes del original.

Herrajes del proyecto y el recuadro Herrajes y uniones¶

Herrajes del proyecto contiene los valores iniciales. Lo que EFS taladra realmente se ajusta en cada módulo, en la pestaña EFS - Módulo. Un cambio en un módulo solo se aplica a ese módulo y vuelve a taladrar sus taladros enseguida. El capítulo Cómo se construye un módulo describe los campos del módulo.

Recuadro en Herrajes del proyecto	El mismo campo en el módulo	Cuándo aparece el campo en el módulo
Uniones	Herrajes y uniones → Tipo de unión y los campos que tiene debajo	siempre
Bisagras	Herrajes y uniones → Tipo de bisagra, Nº de bisagras auto. y, con el automático desactivado, también Bisagras	el módulo tiene una puerta o un abatible
Guías de cajón	Herrajes y uniones → Tipo de guía	el módulo tiene cajones
Abatibles y módulos altos	Herrajes y uniones → Mecanismo elevable	el módulo tiene un abatible con Apertura superior
	Herrajes y uniones → Colgadores de módulo alto	Módulo alto está marcado
Baldas	Baldas → Soportes de balda	el módulo tiene una balda horizontal
Tiradores	el recuadro Tiradores	siempre; los campos dependen de los frentes (consulta Tiradores)

Un módulo de esquina tiene el Tipo de bisagra y las Bisagras en el recuadro Lado frontal, y los tiradores en el recuadro Tiradores (consulta Módulo de esquina).

Consejo

Cuando un módulo sirve de modelo, pasa sus herrajes a los demás con Copiar a módulos seleccionados, grupos Bisagras, guías y uniones y Tiradores. Por este camino también se pasa el número de bisagras por puerta. Consulta Trabajar más rápido.

Bisagras¶

Una bisagra de catálogo taladra la cazoleta y los tornillos de la cazoleta en la puerta, y los taladros de la placa de montaje en el costado. Sin taladro (solo cantidad) no taladra nada; solo cuenta las bisagras para la lista de herrajes y el precio.

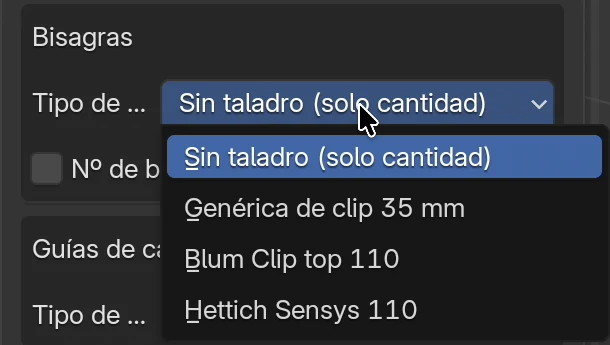

Catálogo de bisagras¶

Bisagra	Cazoleta	Tornillos de la cazoleta	Placa de montaje	En la lista de herrajes por bisagra
Sin taladro (solo cantidad)	–	–	–	Bisagra
Genérica de clip 35 mm	Ø35 × 13 mm, centro a 21,5 mm del borde de la puerta	no se taladran	2 taladros Ø5 × 13 mm	Bisagra, 2 × Tornillo euro 6,3×13, 2 × Tornillo para aglomerado 3,5×15
Blum Clip top 110	Ø35 × 13 mm, centro a 21,5 mm del borde de la puerta	2 taladros Ø8 × 11,5 mm	2 taladros Ø5 × 13 mm	Bisagra, 2 × Tornillo euro 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, centro a 22 mm del borde de la puerta	2 taladros Ø8 × 11,5 mm	2 taladros Ø5 × 13 mm	Bisagra, 2 × Tornillo euro 6,3×13

Blum y Hettich tienen la cazoleta con espigas a presión, así que en la lista de herrajes no hay tornillos para la cazoleta.

Dónde taladra EFS¶

Cazoleta: en la cara interior de la puerta, a lo largo del borde con bisagras. El centro está a 21,5 mm del borde (Hettich, 22 mm).
Tornillos de la cazoleta: dos taladros, 22,5 mm por encima y por debajo del centro de la cazoleta (a 45 mm entre sí), 9,5 mm más lejos del borde de la puerta que la cazoleta.
Placa: dos taladros en la cara interior del costado del lado de las bisagras, a 37 mm del borde delantero del costado, 16 mm por encima y por debajo de la altura de la bisagra (a 32 mm entre sí).
Altura: la primera y la última bisagra están a 96 mm del borde inferior y del superior de la puerta. Las demás se reparten a distancias iguales entre ellas. Una sola bisagra va en el centro de la puerta. Las puertas de menos de 222 mm de alto reciben las bisagras repartidas por igual en toda la altura.

Reglas:

EFS taladra las bisagras en las puertas (Apertura izquierda, Apertura derecha, Dos puertas) y en la puerta del módulo de esquina. Los abatibles (Apertura superior, Apertura inferior) solo reciben bisagras en la lista de herrajes, sin taladros. Monta las bisagras de los abatibles con la plantilla del fabricante.
Si el costado del lado de las bisagras está en Ninguno, no hay taladros para la placa.
Si una placa cae sobre una balda horizontal, EFS desplaza toda la bisagra 32 mm hacia arriba o hacia abajo, después 64 y después 96 mm, hasta encontrar un sitio libre a 20 mm como mínimo del borde de la puerta. El recuadro Herrajes y uniones del módulo muestra entonces cuántas bisagras se han desplazado (Bisagras desplazadas para evitar baldas: …).
Módulo de esquina: las bisagras están en el extremo de la puerta junto al costado exterior (Costado izquierdo 1 o Costado derecho 1), y las placas en su cara interior, a 37 mm del borde delantero. El tirador está en el otro extremo de la puerta, junto al montante de esquina.
En la lista de corte, las puertas tienen el número y el lado en la columna Bisagras, por ejemplo 2 bisagras en el lado largo. La página de la puerta en el PDF también muestra la bisagra, por ejemplo 2 bisagras en el lado largo — Blum Clip top 110, cota K 21,5 mm. El número después de cota K es la distancia del borde de la puerta al centro de la cazoleta. El borde de la cazoleta queda entonces a 4 mm del borde de la puerta (Hettich, 4,5 mm).

Número de bisagras¶

El número de bisagras lo fija el campo Bisagras del módulo (por defecto 2, de 0 a 6), por puerta o abatible. Cuando activas Nº de bisagras auto., el campo Bisagras desaparece y el número depende de la longitud del borde con bisagras:

Borde con bisagras	Número de bisagras
hasta 900 mm	2
de 901 a 1600 mm	3
de 1601 a 2000 mm	4
más de 2000 mm	5

En una puerta, el borde con bisagras es la altura de la puerta; en un abatible, el ancho del abatible.
Un abatible con Apertura superior y un mecanismo que no necesita bisagras tiene 0 bisagras. Las bisagras solo se mantienen con Compás elevable con bisagras (tipo AVENTOS HK-XS) y con Ninguno (bisagras).
Un módulo de esquina toma el número de su propio campo Bisagras (recuadro Lado frontal). Nº de bisagras auto. no le afecta.

Guías de cajón¶

Una guía de catálogo elige la longitud nominal según la profundidad del cajón y taladra los taladros de los tornillos en los dos costados. Un sistema box también cambia la caja del cajón: los laterales metálicos salen de la lista de corte, y el fondo y la trasera reciben medidas según la fórmula del fabricante.

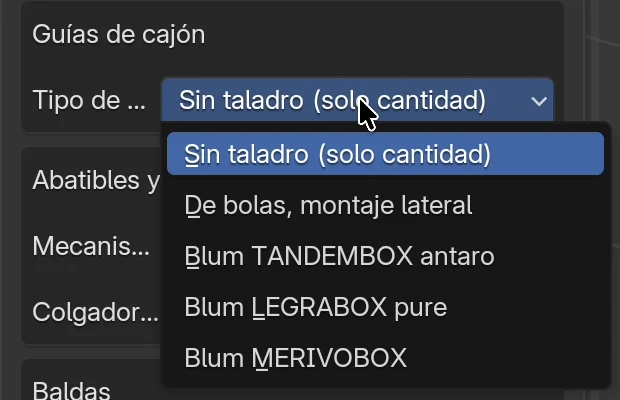

Catálogo de guías¶

Guía	Montaje	Longitudes nominales	Caja del cajón
Sin taladro (solo cantidad)	–	–	de madera, tal como está construida
De bolas, montaje lateral	a media altura del lateral de la caja	250–600 mm, cada 50 mm	de madera
Blum TANDEMBOX antaro	bajo la caja, taladros a 12 mm por encima del borde inferior del lateral	270, 300–650 mm, cada 50 mm	sistema box
Blum LEGRABOX pure	bajo la caja, taladros a 10 mm por encima del borde inferior del lateral	270, 300–650 mm	sistema box
Blum MERIVOBOX	bajo la caja, taladros a 11 mm por encima del borde inferior del lateral	270, 300–650 mm	sistema box

Longitud de la guía¶

Guía de bolas: la longitud nominal más larga que cabe en la profundidad del lateral de la caja. Un cajón con laterales de 549 mm recibe una guía de 500 mm.
Sistema box: la longitud nominal (NL) más larga que cabe en la profundidad interior del módulo, desde el borde delantero del costado hasta la cara delantera de la trasera, menos 3 mm (LEGRABOX: 10 mm). Una trasera en ranura o en rebaje reduce la profundidad interior.
Si no cabe ni la longitud más corta, EFS no hace taladros, y un cajón box se queda de madera.

Ejemplo: módulo de 600 × 580 × 720 mm, tableros de 18 mm, cajones con frentes de 18 mm de grosor, Blum TANDEMBOX antaro:

Trasera	Profundidad interior	Longitud nominal
Superpuesta, 3 mm	559 mm	550 mm
En ranura, Remetido 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Taladros de las guías¶

Taladros Ø4 × 12 mm en la cara interior de los costados izquierdo y derecho, para cada cajón.
El primer taladro está a 37 mm del borde delantero del costado y los siguientes cada 128 mm, mientras el taladro quede al menos 15 mm antes del final de la guía. Una guía de 500 o 550 mm tiene taladros a 37, 165, 293 y 421 mm: cuatro por costado.
La lista de herrajes recibe un Tornillo para aglomerado 4×16 por taladro. Un cajón con una guía de 500 mm necesita 8 tornillos.

Sistemas box: TANDEMBOX, LEGRABOX, MERIVOBOX¶

Con un sistema box, los laterales metálicos del cajón son una pieza comprada. EFS los quita de la lista de corte y de la estimación de costes; siguen visibles en la vista 3D. El fondo y la trasera del cajón son tableros de 16 mm, con medidas según la fórmula del fabricante. LW es el ancho interior entre los costados y NL la longitud nominal de la guía.

Sistema	Ancho del fondo	Profundidad del fondo	Ancho de la trasera
Blum TANDEMBOX antaro	LW − 75 mm	NL − 24 mm	LW − 87 mm
Blum LEGRABOX pure	LW − 35 mm	NL − 10 mm	LW − 38 mm
Blum MERIVOBOX	LW − 51 mm	NL − 26 mm	LW − 51 mm

La altura de la trasera la fija la variante de altura del sistema box. EFS elige la variante más alta cuyo lateral cabe detrás del frente del cajón: el lateral tiene que ser al menos 4 mm más bajo que el frente. Si no cabe ni la más baja, toma la más baja.

Sistema	Variante: altura del lateral / altura de la trasera
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Ejemplo: módulo de 600 × 580 × 720 mm con costados de 18 mm, una trasera superpuesta de 3 mm y tres cajones exteriores, Blum TANDEMBOX antaro:

LW es 564 mm, NL 550 mm.
Fondo (ancho × profundidad × grosor): 489 × 526 × 16 mm.
El frente del cajón tiene 236 mm de alto, así que cabe la variante D (lateral de 224 mm). Trasera (ancho × altura × grosor): 477 × 199 × 16 mm.
En la lista de herrajes: Juego de guías Blum TANDEMBOX antaro D 550, 3 unidades.

Reglas:

Los campos Grosor interior, Proporción alt. interior, Separación lateral int. y Separación trasera (recuadro Cajones) no cambian el fondo ni la trasera de un cajón box. Las medidas las da la fórmula.
El frente del cajón se queda como está. Consulta Cajones.
Cuando vuelves a dar a un módulo una guía que no es un sistema box, en el recuadro Herrajes y uniones o con Aplicar a todos o Aplicar a la selección, vuelve la caja de madera con laterales.

Abatibles y módulos altos¶

Este recuadro tiene dos campos. Los dos solo se cuentan: EFS no taladra nada para ellos.

Mecanismo elevable se aplica a un abatible con Apertura superior. EFS calcula el factor de potencia (altura del frente en mm por peso del frente en kg) y elige la fuerza del mecanismo. En el recuadro Herrajes y uniones del módulo, debajo del campo, se muestran el factor de potencia, el peso del frente y la fuerza elegida. La fila aparece en rojo cuando no encaja ninguna fuerza o la altura del abatible está fuera del rango del mecanismo. El mecanismo entra en la lista de herrajes, con su fuerza y su factor de potencia. Los detalles están en el capítulo Módulos altos, columnas y abatibles.
Colgadores de módulo alto solo se aplica a los módulos con Módulo alto marcado. Cada uno recibe 2 colgadores (Colgador de módulo alto, regulable). Con Colgadores en riel de pared se añade también un Riel de colgar tan largo como el módulo.

Soportes de balda¶

Soportes de balda fija cómo se sujetan las baldas horizontales.

Opción	Qué hace EFS
Fijas (espigas con las uniones)	Las baldas se unen a los costados como el techo y la base, con el tipo de unión del recuadro Uniones.
Regulables, Sistema 32 filas completas	Las baldas no tienen uniones. Los dos costados reciben dos filas de taladros Ø5 × 12 mm cada 32 mm, a 37 mm del borde delantero y a 37 mm por delante de la trasera, desde 40 mm por encima de la base hasta 40 mm por debajo del techo.
Regulables, Sistema 32 junto a las baldas	Lo mismo, pero solo 3 taladros por encima y por debajo de cada balda.

Con baldas regulables, la balda más baja se queda donde está y las demás se ajustan a la retícula de 32 mm, también cuando las activas con Aplicar a todos o Aplicar a la selección. Cada balda recibe 4 × Soporte de balda en la lista de herrajes. Un taladro que caería sobre un taladro de la placa de una bisagra o de una guía se omite. Los detalles están en el capítulo Baldas regulables, Sistema 32.

Tiradores y apertura por presión¶

Un tirador de barra y un pomo hacen taladros pasantes de Ø5 mm en el frente. Apertura por presión no taladra nada; cuenta unidades de Expulsor. Los campos del tirador de un solo módulo se describen en Cómo se construye un módulo.

Dónde taladra EFS los tiradores¶

Frente	Tirador de barra	Pomo
Puerta, Vertical, Borde superior	Taladro superior a Desde borde sup./inf. por debajo del borde superior, taladro inferior a Distancia entre taladros más abajo. Los dos a Desde el borde de apertura del borde del lado de apertura.	A Desde el borde de apertura del borde de apertura, a Desde borde sup./inf. por debajo del borde superior.
Puerta, Vertical, Borde inferior	Taladro inferior a Desde borde sup./inf. por encima del borde inferior, taladro superior a Distancia entre taladros más arriba.	Lo mismo, desde el borde inferior.
Puerta, Media altura	Barra vertical a media altura.	A media altura.
Puerta, Horizontal	Primer taladro a Desde el borde de apertura del borde de apertura, el segundo a Distancia entre taladros más hacia las bisagras. Posición fija la altura.	–
Abatible	Horizontal, en el centro del ancho, a Desde borde sup./inf. del borde que se abre: con Apertura superior, desde el borde inferior; con Apertura inferior, desde el borde superior.	El mismo sitio, un taladro.
Frente de cajón	Horizontal, en el centro del ancho y de la altura del frente.	En el centro del frente.

Con los mismos campos, los taladros quedan en los mismos sitios en todas las puertas. En un módulo alto, el tirador va al borde opuesto (consulta Aplicar a todos y Aplicar a la selección).

Reglas:

Un taladro que no cabe en el frente (a menos de 4,5 mm del borde) se omite.
Los taladros de los tiradores se ven en los frentes incluso sin la vista de rayos X.
Cada puerta, abatible y frente de cajón recibe un tirador.

Tiradores en la lista de herrajes¶

Artículo	Detalle	Cantidad
Tirador	Barra 128 (distancia entre taladros) o Pomo	1 por puerta, abatible y frente de cajón
Tornillo de tirador	M4 y la longitud, por ejemplo M4×25	2 por barra, 1 por pomo

EFS elige la longitud del tornillo de la serie 20, 22, 25, 30, 35, 40 y 45 mm: el tornillo más corto que sea al menos 6 mm más largo que el grosor del frente. Para un frente de 18 mm es M4×25; para uno de 16 mm, M4×22.

Apertura por presión¶

Los frentes no tienen taladros de tirador.
Cada puerta, abatible y frente de cajón recibe un Expulsor en la lista de herrajes y en la estimación de costes.
Un módulo de esquina recibe expulsores en la lista de herrajes, pero no en la estimación de costes.

Uniones del casco¶

El recuadro Uniones elige cómo se unen los costados al techo y a la base, a los travesaños, a las baldas fijas y a las baldas verticales. Espigas taladra un agujero en la cara de un tablero y otro en el canto del otro. Confirmat taladra un taladro pasante de Ø7 y un taladro de Ø5 en el canto. Minifix taladra una excéntrica de Ø15 desde el interior, así que no se ve desde fuera. Minifix y espigas añade una espiga junto a cada Minifix.

Un módulo de esquina no tiene uniones del casco. Los taladros, su disposición por unión y sus profundidades se describen en el capítulo Uniones: espigas, Confirmat, Minifix.

Taladros en la vista de rayos X¶

Haz clic en un tablero de un módulo.
Pulsa Alt+Z. Los tableros se vuelven transparentes y ves los cilindros de todos los taladros: cazoletas y tornillos de las bisagras en las puertas, placas en los costados, taladros de guías, tiradores, soportes de balda y espigas.
Los tableros seleccionados y sus taladros aparecen contorneados en naranja.
Pulsa Alt+Z otra vez para volver a la vista normal.

Consejo

Abre las puertas con O para ver las cazoletas y las placas sin que el frente las tape.

Lista de herrajes¶

La lista de herrajes cuenta todo lo que no es un tablero: los herrajes del catálogo y la pequeña ferretería que necesitan. Se cuenta por módulo, con los totales al final.

Qué entra en la lista¶

Artículo	Detalle	Cantidad	Cuándo
Bisagra	nombre de la bisagra	según el número de bisagras de todas las puertas y abatibles	el módulo tiene una puerta o un abatible
Tornillo euro	6,3×13	2 por bisagra	bisagra de catálogo
Tornillo para aglomerado	3,5×15	2 por bisagra	Genérica de clip 35 mm
Juego de guías	nombre y longitud nominal; en los sistemas box, también la variante	1 por cajón	el módulo tiene cajones
Tornillo para aglomerado	4×16	1 por taladro de guía	guía de catálogo
Espiga	diámetro × longitud, por ejemplo Ø8×30	por unidad	Espigas o Minifix y espigas
Tornillo Confirmat, Tapón para Confirmat	7×50, Ø12	1 por Confirmat	Confirmat
Excéntrica Minifix, Perno Minifix	Ø15, Ø5×11	1 por Minifix	Minifix, Minifix y espigas
Soporte de balda	Ø5	4 por balda	baldas regulables
Tirador, Tornillo de tirador	consulta Tiradores en la lista de herrajes		tirador de barra o pomo
Expulsor	–	1 por frente	Apertura por presión
nombre del mecanismo elevable	fuerza y factor de potencia	1 por abatible	mecanismo elevable
Colgador de módulo alto	regulable	2 por módulo	módulo alto con colgadores
Riel de colgar	longitud en mm	1 por módulo	Colgadores en riel de pared
Pata	redonda o cuadrada	4 por módulo	el módulo tiene patas
Tornillo para aglomerado	4×16	4 por pata	el módulo tiene patas
Clip de zócalo	–	2 por módulo con patas	delante del módulo hay un zócalo de Zócalo bajo la selección
Tornillo para aglomerado	3,5×16	1 por cada 150 mm del perímetro de la trasera	trasera Superpuesta o En rebaje
Perfil Gola	ancho del módulo en mm	1 por ranura	el módulo tiene una ranura Gola

La lista también contiene la encimera con sus recortes y conectores, las tiras LED, las barras de colgar y las puertas correderas. Sus propios capítulos los describen.

Nota

En la lista de herrajes un módulo de esquina tiene 4 patas, aunque se apoya en 6 (7 con recorte). Para un módulo de esquina, añade las patas al pedido a mano.

Dónde se ve la lista¶

Lugar	Qué muestra
PDF (Exportar todo a PDF, Exportar selección a PDF)	Una página Lista de herrajes con las columnas Módulo, Artículo, Detalle y Cantidad: primero por módulo y al final el TOTAL. Exportar selección a PDF cuenta solo los módulos seleccionados.
Excel (Lista de corte a Excel)	La hoja Herrajes, con las mismas columnas.
Pedido al proveedor (CSV + e-mail)	El archivo `order_hardware.csv` con los totales (Artículo, Detalle, Cant.) y el párrafo HERRAJES: en el texto del e-mail. Consulta El paquete de producción y el pedido al proveedor.
Estimación de costes (pestaña EFS)	Bisagras, juegos de guías, soportes de balda, Confirmat y Minifix, mecanismos elevables, colgadores, el riel de colgar y los expulsores, con el precio de la lista de precios. Consulta Un presupuesto para el cliente.

Las espigas, los tornillos y los tiradores no tienen precio en la estimación de costes. Los artículos del catálogo buscan su precio en la lista de precios por su código. Cuando se encuentra el precio, hay un punto verde junto al artículo; cuando no, un punto rojo y el código entre paréntesis. Las bisagras con Sin taladro (solo cantidad) y los cajones con la guía Sin taladro (solo cantidad) tienen sus propias filas (Bisagras: …, Cajones: …) con el precio de la parte general de la lista de precios. Además, se cobra un taladrado por cada bisagra (la fila Taladros: …).

Revisión del proyecto¶

La revisión del proyecto busca errores en el proyecto antes de exportar, entre ellos módulos sin taladros.

En la pestaña EFS, abre el panel Exportar.
Haz clic en Revisión del proyecto.
Si todo está en orden, el programa indica No se han encontrado problemas.
Si no, se abre la ventana Revisión del proyecto con los hallazgos. Un hallazgo sobre un objeto concreto tiene un botón de flecha (Mostrar en la escena). Un clic selecciona ese objeto y la vista se acerca a él. La ventana sigue abierta.
Aceptar cierra la ventana e indica Problemas encontrados: N. Cancelar o Esc solo la cierran.

La ventana muestra como máximo 40 hallazgos. La fila ... +N cuenta el resto. Corrige los primeros hallazgos y vuelve a ejecutar la revisión.

Mensajes sobre los herrajes¶

Mensaje	Tipo	Qué significa	Qué hacer
La puerta '…' choca con '…' al abrirse.	aviso	La puerta abierta a 90° entra más de 3 mm en un módulo vecino, una pared u otro objeto de la estancia.	Añade un suplemento entre los módulos (consulta Zócalo, suplementos, paneles de remate y cornisa), cambia el lado de apertura o mueve el módulo.
La puerta '…' (…) no tiene bisagras.	aviso	La puerta tiene Bisagras 0.	Escribe el número de bisagras o activa Nº de bisagras auto.
Módulos con puertas sin taladros de bisagra: N (Herrajes del proyecto).	aviso	N módulos tienen una puerta o un abatible, y su Tipo de bisagra es Sin taladro (solo cantidad). Los módulos de esquina no se cuentan.	Elige una bisagra en Herrajes del proyecto y haz clic en Aplicar a todos.
Módulos con cajones sin taladros de guía: N (Herrajes del proyecto).	aviso	N módulos tienen cajones con la guía Sin taladro (solo cantidad).	Elige una guía y haz clic en Aplicar a todos.
Módulos sin uniones con espigas: N (Herrajes del proyecto).	aviso	N módulos tienen Tipo de unión: Ninguno. El mensaje desaparece con cualquier tipo de unión, no solo con espigas.	Elige un tipo de unión y haz clic en Aplicar a todos.
El taladro de espiga Ø… en '…' (…) atraviesa el tablero.	error	El taladro de la espiga en la cara del tablero es tan profundo como el tablero. Casi siempre la Prof. taladro en cara es demasiado grande.	Vuelve a poner Prof. taladro en cara en 0 (automático) o redúcela.
El taladro Ø…×… en '…' (…) deja solo … mm de material.	aviso	Bajo un taladro en la cara quedan menos de 4 mm (espiga) o de 2,5 mm (otros taladros). Por ejemplo, una cazoleta de 13 mm en un frente de 15 mm deja 2 mm.	Usa un tablero más grueso, un taladro de espiga menos profundo (Prof. taladro en cara) o una bisagra con una cazoleta menos profunda.
La balda '…' (…) no apoya en sus soportes: reduce su retranqueo delantero o trasero.	aviso	Una balda regulable no llega a la fila delantera o trasera de taladros.	Reduce el Retranqueo delantero o el Retranqueo trasero de la balda. Consulta Baldas regulables, Sistema 32.

La revisión también indica módulos solapados, materiales sin precio, puertas correderas hechas para otro ancho y dos módulos con el mismo nombre. Esos mensajes se describen en El paquete de producción y el pedido al proveedor.

Reglas:

Un error se marca con un icono de advertencia; los demás mensajes, con un icono de información.
Después de Lista de corte a Excel, Exportar DXF - todo, Exportar presupuesto (PDF), Exportar etiquetas (PDF) y Pedido al proveedor (CSV + e-mail), EFS ejecuta la revisión por sí mismo. Si encuentra errores (módulos solapados o una espiga que atraviesa un tablero), indica Exportado, pero la revisión del proyecto ha encontrado errores: N (Revisión del proyecto). En ese caso no indica los avisos.
El Paquete de producción escribe todos los hallazgos en el archivo …_revision.txt, junto a las demás exportaciones.

Consejo

Ejecuta la Revisión del proyecto antes de cada exportación para producción. Los tres mensajes con (Herrajes del proyecto) te dicen enseguida si todos los módulos han recibido bisagras, guías y uniones.

Tu propio catálogo de herrajes¶

Los catálogos de herrajes son archivos JSON de la carpeta hardware del complemento. Tus propias bisagras, guías y otros herrajes se añaden a tu propia copia del catálogo. Actualizar el complemento no la toca.

Para usuarios avanzados: cómo añadir tu propia bisagra o guía

Abre la carpeta de usuario de EFS (consulta Dónde están tus datos).
Dentro, crea una carpeta llamada user_hardware.
Guarda allí un archivo con el mismo nombre que el catálogo incorporado y escribe en él solo tus propias entradas.
Cierra y vuelve a abrir el programa. El catálogo se lee una vez, la primera vez que se usa.

Archivo	Qué contiene
`hinges.json`	bisagras
`slides.json`	guías y sistemas box
`joints.json`	medidas de Confirmat y Minifix
`shelf_supports.json`	soportes de balda
`lifts.json`	mecanismos elevables
`hangers.json`	colgadores de módulo alto
`fasteners.json`	tornillos para patas, traseras y tiradores, clips de zócalo, diámetro del taladro del tirador
`worktop_cutouts.json`	recortes para el fregadero y la placa de cocción

Reglas:

Una entrada con la misma clave que una incorporada sustituye a la incorporada. Una clave nueva se añade al menú después de las incorporadas. Los proyectos ya guardados conservan su elección.
En fasteners.json, los campos que escribas sustituyen a los incorporados; los demás se quedan.
Las medidas van en mm, según la ficha técnica del fabricante.
Una bisagra con "drilling": true tiene que tener cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth y end_offset. Una guía tiene que tener lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step y rear_margin. EFS omite una entrada a la que le falte alguna de estas medidas y no la muestra en el menú.
joints.json cambia las medidas de los tipos existentes (CONFIRMAT, MINIFIX). No añade tipos de unión nuevos.
El nombre (name) aparece en el menú tal como lo escribas.
price_code es el código de precio. Escríbelo en la primera columna de la hoja Other de tu lista de precios (user_prices.xlsx), y el precio en la tercera. Consulta Optimización y precios de tableros.

Un ejemplo de user_hardware/hinges.json con una bisagra cuya cazoleta tiene 12 mm de profundidad y su centro a 22,5 mm del borde:

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Sin screw_spacing, EFS no taladra los taladros de los tornillos de la cazoleta. Para una guía bajo la caja, escribe "mount": "bottom" y bottom_offset (altura de los taladros por encima del borde inferior del lateral). Para un sistema box, añade un bloque box_system siguiendo el modelo del TANDEMBOX incorporado en hardware/slides.json.

Problemas frecuentes y soluciones¶

He cambiado Herrajes del proyecto, pero los módulos siguen igual. Los campos del panel se aplican a los módulos nuevos. Haz clic en Aplicar a todos, o selecciona los módulos y haz clic en Aplicar a la selección.

Después de Aplicar a todos, un módulo ha perdido sus propios herrajes. El botón sobrescribe todos los campos de herrajes en todos los módulos. Pulsa Ctrl+Z, o vuelve a ajustar los herrajes de ese módulo en el recuadro Herrajes y uniones.

Aplicar a la selección indica 0 módulos. No hay nada seleccionado, o los módulos seleccionados ya tienen esos herrajes.

Las puertas altas solo tienen 2 bisagras. El número de bisagras no forma parte de Herrajes del proyecto. Activa Nº de bisagras auto. y haz clic en Aplicar a todos, o escribe las Bisagras en el módulo.

En un módulo alto el tirador está en el borde superior. El módulo pasó a ser módulo alto con U después de recibir sus herrajes. Selecciónalo y haz clic en Aplicar a la selección.

Un abatible no tiene taladros de bisagra. EFS no taladra bisagras en los abatibles. Las bisagras de los abatibles están en la lista de herrajes y se montan con la plantilla del fabricante.

El costado no tiene taladros para la placa. El costado del lado de las bisagras está en Ninguno, o el Tipo de bisagra es Sin taladro (solo cantidad).

No veo Tipo de guía en el módulo. El módulo no tiene cajones. El campo solo aparece cuando eliges el tipo y el número de cajones.

No veo Colgadores de módulo alto en el módulo. El módulo no es un módulo alto. Marca Módulo alto o pulsa U.

Un cajón box se ha quedado de madera y la guía no tiene longitud en la lista de herrajes. El módulo es demasiado poco profundo: ni la longitud nominal más corta (270 mm) cabe en la profundidad interior. Haz el módulo más profundo o elige otra guía.

La lista de corte no tiene laterales de cajón. El módulo tiene un sistema box. Los laterales metálicos se compran con la guía, así que en la lista de corte solo están el fondo y la trasera de la caja del cajón.

El módulo de esquina no ha recibido uniones ni guías. De Herrajes del proyecto, un módulo de esquina solo toma la bisagra y el tirador.

La revisión indica módulos sin uniones con espigas, pero yo uno con tornillos. El mensaje significa que el módulo no tiene ningún tipo de unión. Elige Confirmat u otro tipo, o ignora el mensaje si unes los cascos fuera de EFS.

Mi bisagra de catálogo no aparece en el menú. Comprueba el nombre de la carpeta (user_hardware) y del archivo (hinges.json), las comas y las comillas del JSON y las medidas obligatorias. Reinicia el programa después de cualquier cambio.

Atajos de este capítulo¶

Tecla	Acción
`N`	Mostrar / ocultar la barra lateral con las pestañas
`Alt`+`Z`	Vista de rayos X: muestra los taladros de bisagras, guías, tiradores y espigas
`O`	Abrir / cerrar puertas y cajones del módulo seleccionado
`U`	Módulo alto / bajo (no cambia por sí solo la posición del tirador)
`Ctrl`+`Z`	Deshacer la última acción, por ejemplo Aplicar a todos

Todos los atajos están en el capítulo Atajos de teclado.

Siguiente¶

Siguiente capítulo: Documentación de la estancia para los montadores
