Koupelna: sifon a potrubí

Skříňka pod umyvadlo potřebuje otvor v zádech pro přípojky vody a odpadu a výřez v zásuvce kolem sifonu. EFS vyřízne obojí do desek: Otvor pro potrubí do zad skříňky, Výřez pro sifon do zad a dna zásuvky. Vyříznuté desky se dostanou do kusovníku jako desky CNC a do DXF s obrysem výřezu. V této kapitole umístíte ze šablon závěsnou skříňku pod umyvadlo s horní hranou ve výšce 850 mm a vyříznete oba výřezy podle přípojek zakreslených na stěně.

Video: D03 Koupelna: sifon a potrubí

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete

• Nakreslete místnost a na stěnu za umyvadlem přidejte značky vody, odpadu a plynu. EFS podle nich navrhne rozměry a polohu výřezů. Jak je nakreslit, popisuje kapitola Místnost, otvory a přípojky. Bez značek výřezy fungují, ale s výchozími rozměry uprostřed skříňky.
• Pro Otvor pro potrubí musí mít skříňka záda. Pro Výřez pro sifon musí mít zásuvky.
• Výřezy dělejte nakonec, až jsou rozměry skříňky a zásuvek konečné (viz Když skříňku po výřezech změníte).

Postup z videa

Ve videu má koupelna 2400 × 2200 × 2500 mm. Na stěně A jsou dvě značky vody a značka odpadu.

1. Otevřete kartu EFS - Šablony, panel Šablony skříněk a kategorii Koupelna.
2. Do vyhledávacího pole napište umyvadlo 1200 a stiskněte Enter.

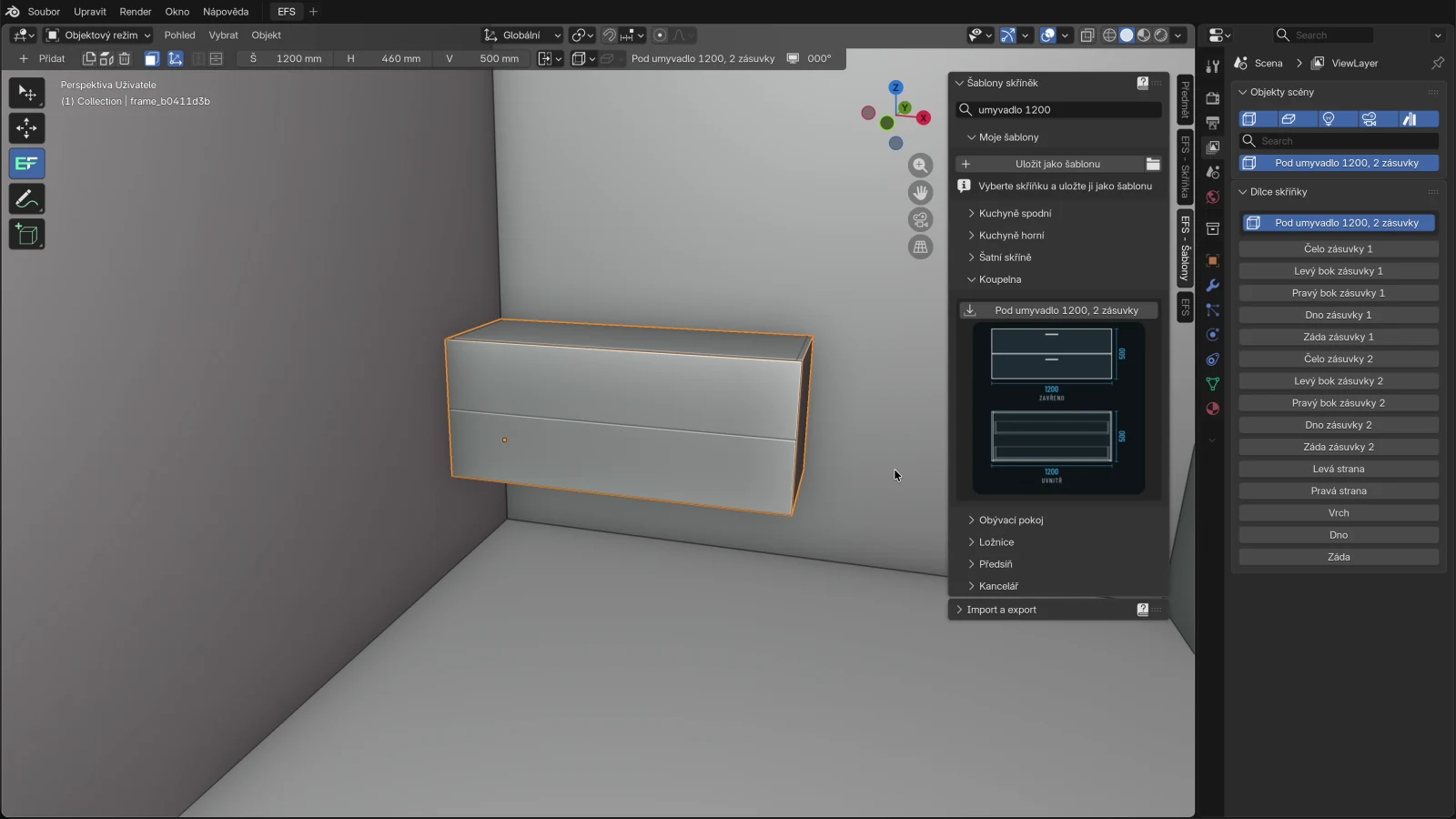

3. Klikněte na Pod umyvadlo 1200, 2 zásuvky. Skříňka se postaví do rohu, před značky vody a odpadu, s horní hranou ve výšce 850 mm.
4. Klikněte na skříňku, pak pravým tlačítkem a zvolte Přidat ke skříňce → Otvor pro potrubí.
5. Okno navrhne Šířka 300 mm a Výška 330 mm. Změňte Výška na 350 mm a klikněte na OK.

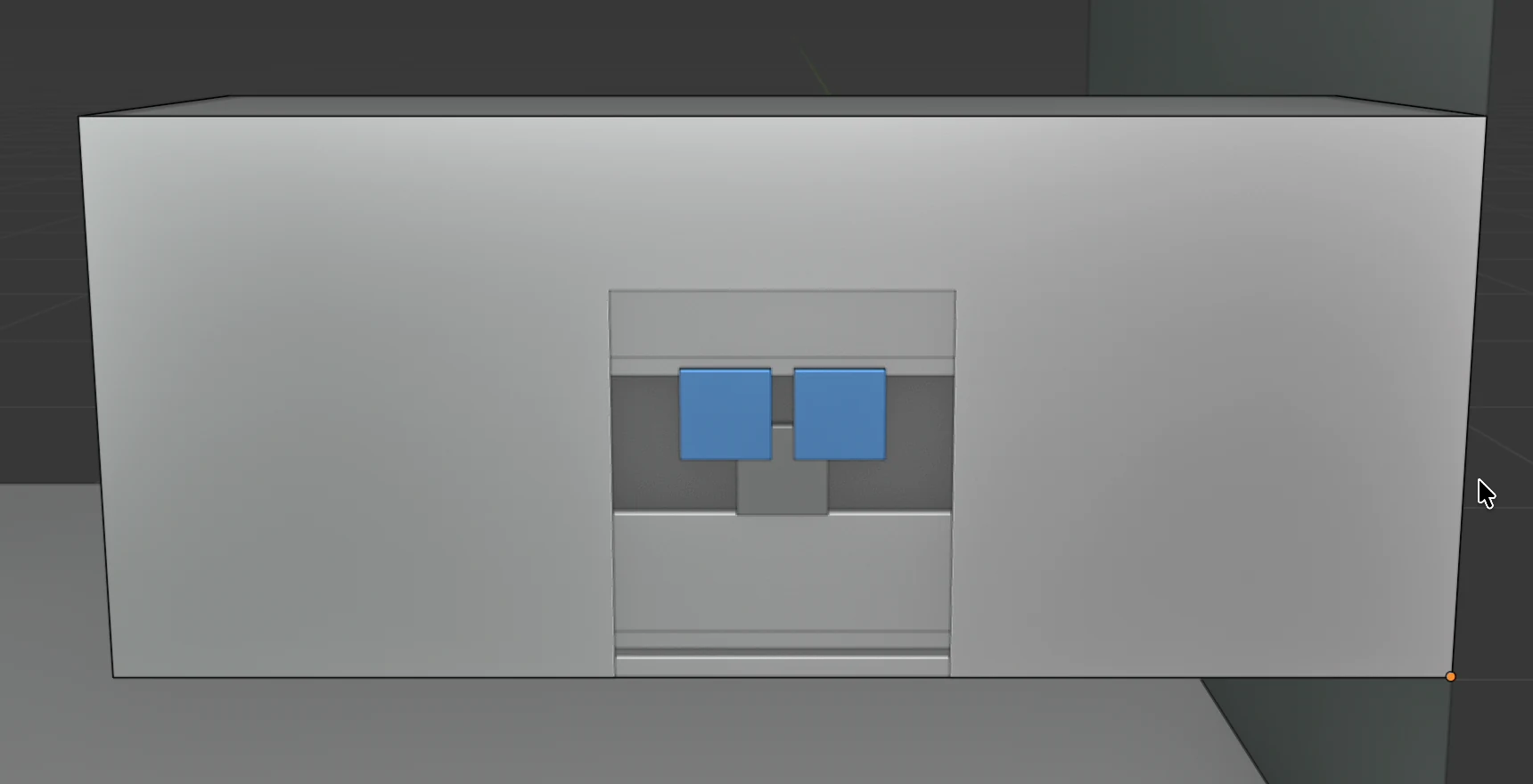

6. Podívejte se na skříňku zezadu: otvorem v zádech jsou vidět značky vody a odpadu.
7. Klikněte na skříňku, pak pravým tlačítkem a zvolte Přidat ke skříňce → Výřez pro sifon. Potvrďte Šířka 250 mm a Hloubka 250 mm kliknutím na OK.

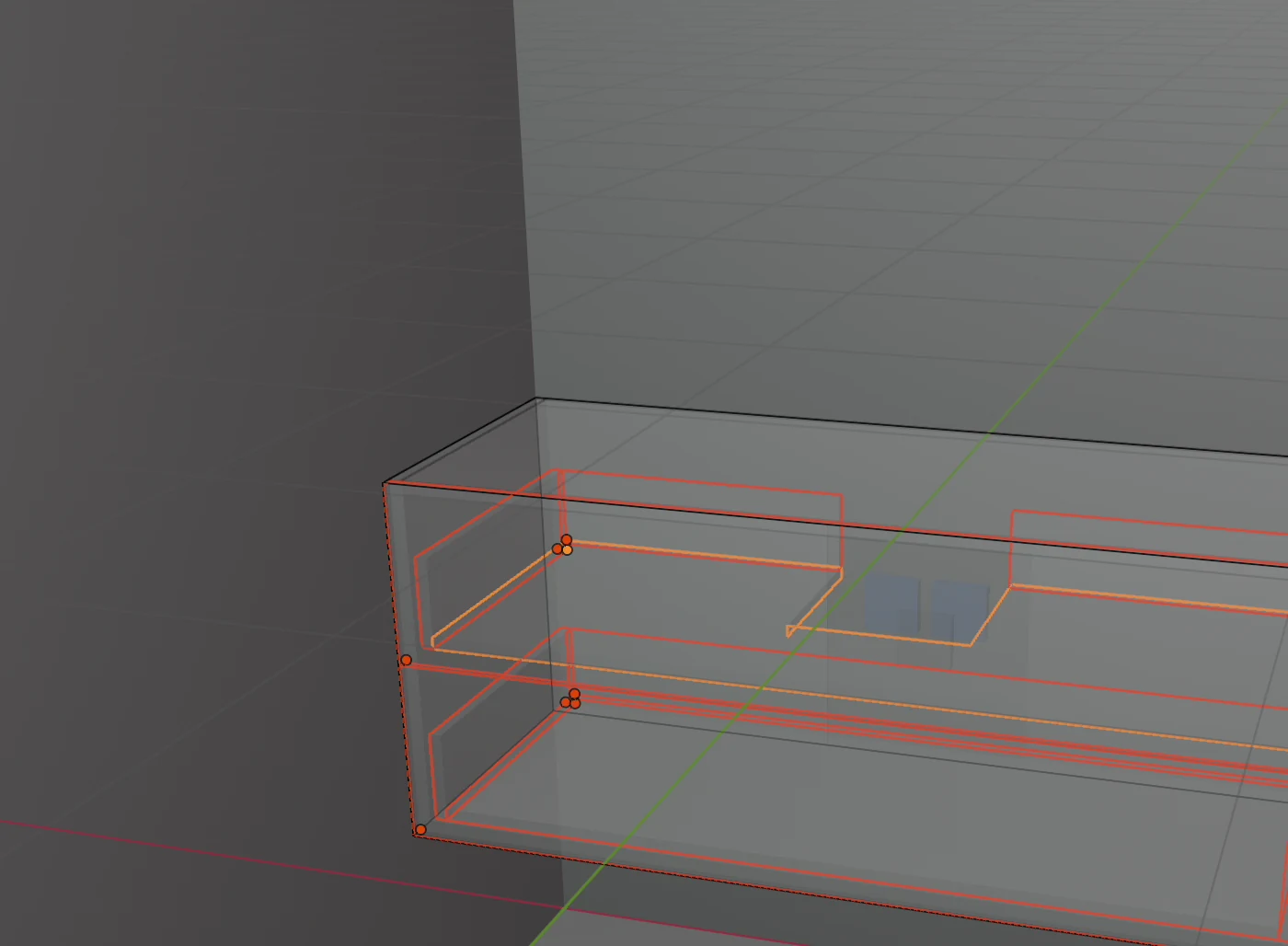

8. Podívejte se shora v zobrazení X-Ray (Alt+Z): záda horní zásuvky jsou proříznutá po celé výšce a dno má výřez tvaru U.

Skříňka pod umyvadlo

1. Klikněte do prázdné části 3D zobrazení, aby nebylo nic vybráno.
2. Na kartě EFS - Šablony otevřete kategorii Koupelna.
3. Klikněte na tlačítko s názvem šablony, např. Pod umyvadlo 1200, 2 zásuvky.

Kam šablona dopadne a jak ji posunout, popisuje kapitola Šablony a Moje šablony.

Šablony pod umyvadlo

Šablona	Š × H × V	Čela	Záda	Otvor pro potrubí	Výřez pro sifon
Pod umyvadlo 1200, 2 zásuvky	1200 × 460 × 500 mm	dvě vnější zásuvky, každá 250 mm	přiložená, 3 mm	ano	ano
Pod umyvadlo 600, 2 zásuvky	600 × 460 × 500 mm	dvě vnější zásuvky, každá 250 mm	přiložená, 3 mm	ano	ano
Pod umyvadlo 800, 2 dvířka	800 × 460 × 500 mm	dvoje dvířka	žádná	ne: Skříňka nemá záda.	ne: Skříňka nemá zásuvku.

Ostatní koupelnové šablony (zrcadlová skříňka, horní skříňka, vysoká koupelnová skříň) jsou v seznamu šablon.

Výška 850

Všechny tři šablony pod umyvadlo visí na stěně, bez nožek:

• dno skříňky je 350 mm nad podlahou a výška korpusu je 500 mm, takže horní hrana je ve výšce 850 mm;
• skříňka nemá zapnutou volbu Horní skříňka, proto její čela zůstávají ve skupině F 1;
• Hloubka 460 mm zahrnuje čela zásuvek i záda.

Pro jinou výšku skříňku posuňte: vyberte ji, stiskněte 3, zadejte posun a stiskněte Enter. Například 50 zvedne horní hranu na 900 mm. Viz Posun: 1, 2 a 3.

Tip

Umístěte skříňku tak, aby byl její střed před odpadem. Posuňte ji klávesou 1 o rozdíl mezi středem skříňky a značkou odpadu. Pak je otvor i výřez pro sifon uprostřed.

Poznámka

Rámeček Kování a spoje nabízí Závěsy horních skříněk jen při zapnuté volbě Horní skříňka. Skříňka pod umyvadlo proto v seznamu kování závěsy nemá. Kování pro zavěšení objednejte sami.

Značky přípojek za skříňkou

Značky přidáte na kartě EFS, panel Vlastnosti místnosti, rámeček Otvory a přípojky: tlačítko + a pak Voda, Odpad nebo Plyn. U každé značky zadáte Stěna, Od začátku stěny (ke středu značky) a Výška od podlahy. Podrobnosti jsou v části Otvory a přípojky.

Na stěně je každá značka čtverec 80 × 80 mm: značka vody je modrá, odpadu šedá a plynu žlutá. Čtverec začíná v zadané hodnotě Výška od podlahy a jde 80 mm nahoru. EFS počítá výřezy z tohoto čtverce. Značku považuje EFS za „za skříňkou“, když:

• je místnost zapnutá (Zobrazit místnost v panelu Vlastnosti místnosti);
• značka leží aspoň zčásti v šířce a výšce zad skříňky;
• je nejvýše 250 mm za zády (skříňka stojí u stěny nebo blízko ní).

Značky nad skříňkou nebo pod ní, vlevo nebo vpravo od ní a na jiné stěně se nepočítají.

Výřez	Které značky bere v úvahu
Otvor pro potrubí	vodu, odpad a plyn
Výřez pro sifon	jen odpad

Značky ve videu:

Značka	Stěna	Od začátku stěny	Výška od podlahy	Čtverec na stěně
Voda	A	550 mm	550 mm	510–590 mm, výška 550–630 mm
Voda	A	650 mm	550 mm	610–690 mm, výška 550–630 mm
Odpad	A	600 mm	500 mm	560–640 mm, výška 500–580 mm

Otvor pro potrubí

Obdélníkový otvor v zádech skříňky, otevřený dole, kudy vede potrubí.

1. Klikněte na skříňku.
2. Klikněte pravým tlačítkem a zvolte Přidat ke skříňce → Otvor pro potrubí.
3. Okno ukáže navržené rozměry. Podle potřeby je změňte.
4. Klikněte na OK.

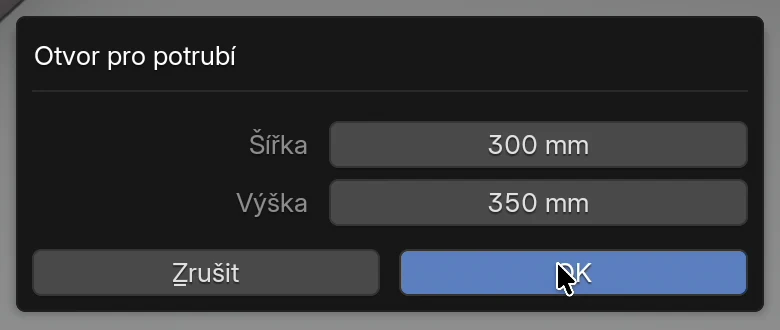

Okno Otvor pro potrubí

Volba	Co dělá	Výchozí	Hodnoty
Šířka	Šířka otvoru.	navržená podle značek, bez značek 300 mm	0–1000 mm; 0 znamená navržený rozměr
Výška	Výška otvoru od spodní hrany zad nahoru.	navržená podle značek, bez značek 250 mm	0–1000 mm; 0 znamená navržený rozměr
OK	Vyřízne otvor.	–	tlačítko
Zrušit	Zavře okno bez řezání.	–	tlačítko

Polohu otvoru zleva doprava nezadáváte: EFS ji určí samo.

Jak EFS otvor navrhne

Bez značek za skříňkou je otvor 300 × 250 mm, uprostřed zad. Se značkami:

1. EFS vezme všechny značky vody, odpadu a plynu za skříňkou.
2. Přidá kolem nich 50 mm vůle vlevo, vpravo a nahoře.
3. Šířka je vzdálenost od levé k pravé hraně tohoto rámečku, nejméně 300 mm.
4. Výška je od spodní hrany zad k horní hraně rámečku, nejméně 250 mm a nejvýše po vrch zad.
5. Střed otvoru je ve středu značek.

Příklad z videa: značky vedou od 510 do 690 mm a horní hrana nejvyšší značky je ve výšce 630 mm. S vůlí to je 460–740 mm, tedy 280 mm, takže Šířka bude 300 mm. Záda začínají ve výšce 350 mm, takže Výška je 630 + 50 − 350 = 330 mm. Střed otvoru je na 600 mm, před odpadem.

Pravidla

• Otvor jde jen do zad skříňky. Dno, boky a traverzy zůstanou celé.
• Otvor je vždy otevřený dole, až ke spodní hraně zad.
• Otvor zůstane v rámci zad. Pokud by s navrženým středem přesáhl okraj zad, EFS ho posune směrem ke středu.
• Záda s otvorem se stanou deskou CNC (viz Kusovník, DXF a výkresy).
• Skříňka bez zad ohlásí Skříňka nemá záda. a nic nevyřízne.
• Každý Otvor pro potrubí řeže do už vyříznutých zad. Druhý, větší otvor první rozšíří. Pro menší otvor nejprve vraťte řez pomocí Ctrl+Z.

Pozor

Šířka a Výška musí být menší než záda. Otvor vysoký jako záda je rozřízne na dva kusy a otvor široký jako záda odřízne celou jejich spodní část.

Tip

Pokud otvor není tam, kde je potrubí, zkontrolujte značky na stěně, ne rozměry v okně. Vraťte řez pomocí Ctrl+Z, opravte u značek Od začátku stěny a Výška od podlahy a zopakujte Otvor pro potrubí.

Výřez pro sifon

Výřez tvaru U kolem sifonu v zásuvce, aby zásuvka minula odpad: záda zásuvky jsou proříznutá po celé výšce a dno dostane výřez od zadní hrany dopředu.

1. Klikněte na skříňku.
2. Klikněte pravým tlačítkem a zvolte Přidat ke skříňce → Výřez pro sifon.
3. Zadejte Šířka a Hloubka, nebo ponechte 250 mm.
4. Klikněte na OK.

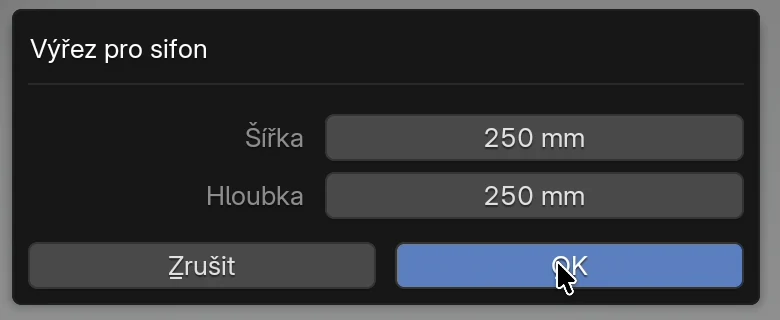

Okno Výřez pro sifon

Volba	Co dělá	Výchozí	Hodnoty
Šířka	Šířka výřezu zleva doprava. Je stejná v zádech i ve dně zásuvky.	250 mm	50–600 mm
Hloubka	Jak daleko výřez zasahuje do dna zásuvky, od zadní hrany dopředu.	250 mm	50–500 mm
OK	Vyřízne výřez.	–	tlačítko
Zrušit	Zavře okno bez řezání.	–	tlačítko

Okno si pamatuje naposledy zadané rozměry, dokud program nezavřete.

Které zásuvky dostanou výřez

Za skříňkou	Které zásuvky	Kde je výřez zleva doprava
Žádná značka odpadu	Jen horní zásuvka	Uprostřed zásuvky
Značka odpadu	Horní zásuvka a každá zásuvka, jejíž záda sahají nad spodní hranu značky odpadu	Ve středu značky odpadu. Je-li jich víc, uprostřed mezi nimi.

Zásuvky se počítají zdola: ve skříňce se dvěma zásuvkami je horní Zásuvka 2. Příklad z videa: odpad je ve výšce 500 mm a záda spodní zásuvky končí na 498 mm, takže výřez dostane jen horní zásuvka. Kdyby byl odpad ve výšce 400 mm, dostaly by ho obě.

Co se řeže

Deska	Výřez
Záda zásuvky (Záda zásuvky 2)	Proříznutá po celé výšce, v šířce výřezu. Z jedné desky zbudou dva kusy.
Dno zásuvky (Dno zásuvky 2)	Výřez tvaru U Šířka × Hloubka, otevřený k zadní hraně.
Čelo a boky zásuvky	Neřežou se.
Záda skříňky	Neřežou se. Na ně použijte Otvor pro potrubí.

Pravidla:

• Skříňka bez zásuvek ohlásí Skříňka nemá zásuvku. a nic nevyřízne.
• Hloubka musí být menší než hloubka korpusu zásuvky, jinak se dno rozřízne na dva kusy. Ve skříňce hluboké 460 mm je korpus zásuvky hluboký 429 mm.
• Šířka musí být menší než šířka zad zásuvky. Ve skříňce široké 600 mm jsou záda zásuvky široká 512 mm, ve skříňce 1200 mm 1112 mm.
• Opakovaný Výřez pro sifon řeže do už vyříznutých desek. Pro menší výřez nejprve vraťte řez pomocí Ctrl+Z.

Kusovník, DXF a výkresy

Vyříznuté desky jsou desky CNC: mají obrys, který není obdélník.

Export	Co dostanete
Kusovník (Kusovník do Excelu, PDF)	Deska zůstane jedním řádkem, s rozměrem celé desky. Ve sloupci CNC dostane označení CNC 1, CNC 2… (viz CNC označení)
DXF (Export DXF - vše, Export DXF - vybrané)	Obrys desky s výřezem. Záda zásuvky jsou dva kusy z jedné desky: oba obrysy jsou v DXF, ve vrstvě CONTOUR.
Výkresy PDF	Výkres vyříznuté desky, když je v Export → Nastavení zapnuto Desky CNC (výchozí stav je zapnuto). Viz Nastavení exportu.
Kóty v zobrazení (M)	Na vyříznuté desce rozměry desky a výřezu.
Odhad nákladů a nabídka	Desky se oceňují jako předtím. Výřezy nemají vlastní položku.

Příklad z videa: tři desky CNC, Záda s otvorem 300 × 350 mm, Záda zásuvky 2 proříznutá v šířce 250 mm a Dno zásuvky 2 s výřezem 250 × 250 mm.

Pravidla:

• S volbou DXF: jen CNC a vrtané (Export → Nastavení) jdou vyříznuté desky do DXF vždy, obyčejné obdélníkové desky ne.
• U zad zásuvky vyřízne CNC dva kusy z jedné desky. Kusovník má jeden řádek s rozměrem celé desky: na formát se řeže jedna deska, ne dvě.
• Rozměr v kusovníku je rozměr obdélníku kolem desky. Výřez nemění Délka ani Šířka.

Podrobnosti o sloupcích kusovníku a vrstvách DXF najdete v kapitolách Kusovník a řezný rozměr a Vrtání, DXF, MPR a CIX.

Tip

Uložte skříňku s výřezy jako vlastní šablonu (viz Moje šablony). Vyříznuté desky se uloží se svým obrysem, takže další skříňka pod umyvadlo přijde už vyříznutá.

Když skříňku po výřezech změníte

EFS výřezy nepřepočítává:

Změna	Co se stane s výřezem
Šířka, Výška nebo Hloubka skříňky	Vyříznutá deska se natáhne nebo zmenší a výřez s ní. Rozměry výřezu už nejsou ty, které jste zadali.
Typ nebo počet zásuvek	EFS vytvoří nové zásuvky, bez výřezu pro sifon.
Posun skříňky	Výřez zůstane, kde na desce byl, a na značky na stěně se znovu nehledí.

Pokud jste po výřezech změnili rozměry, vraťte změny pomocí Ctrl+Z až před výřezy, změňte rozměry a vyřízněte znovu. Pokud už je na vrácení pozdě, umístěte skříňku ze šablony znovu.

Časté problémy a řešení

Otvor pro potrubí a Výřez pro sifon jsou šedé. Nic není vybráno, je vybraná rohová skříňka nebo volná deska, nebo jste v režimu Režim úprav. Klikněte na desku skříňky. Režim úprav opustíte klávesou Tab.

Zpráva Skříňka nemá záda. Skříňka nemá záda (např. Pod umyvadlo 800, 2 dvířka). Potrubí pak prochází bez otvoru. Pokud záda potřebujete, na kartě EFS - Skříňka, rámeček Konstrukce → Záda, nastavte Konstrukce na Přiložená (viz Záda).

Zpráva Skříňka nemá zásuvku. Skříňka má dvířka nebo nemá čela. Výřez pro sifon řeže jen zásuvky.

Otvor je 300 × 250 mm uprostřed a potrubí je jinde. EFS za skříňkou nenašlo žádné značky: místnost je vypnutá, značky nejsou nakreslené, jsou na jiné stěně, pod skříňkou nebo nad ní, nebo víc než 250 mm za ní. Vraťte krok pomocí Ctrl+Z, opravte značky a zopakujte.

Výřez pro sifon je jen v horní zásuvce a odpad je níž. Značka odpadu není za skříňkou nebo je pod jejím dnem. Opravte Výška od podlahy značky odpadu, vraťte výřez a zopakujte ho.

Výřez pro sifon není před odpadem. Bez značky odpadu je výřez uprostřed zásuvky. Nakreslete odpad nebo posuňte skříňku tak, aby byl její střed před odpadem.

Otvor je příliš malý. Zopakujte Otvor pro potrubí s většími rozměry: nový otvor starý rozšíří.

Otvor nebo výřez je příliš velký. Vraťte krok pomocí Ctrl+Z a vyřízněte znovu s menšími rozměry.

Záda se rozdělila na dva kusy. Výška otvoru byla větší než záda. Vraťte krok pomocí Ctrl+Z a zadejte menší výšku.

Výřez pro sifon zmizel. Změnili jste typ nebo počet zásuvek. Zopakujte Výřez pro sifon.

Výřez se natáhl. Po výřezu jste změnili rozměry skříňky. Viz Když skříňku po výřezech změníte.

Klávesové zkratky v této kapitole

Klávesa	Akce
pravé tlačítko myši	Nabídka s Přidat ke skříňce → Otvor pro potrubí a Výřez pro sifon
Alt+Z	Zobrazení X-Ray: výřezy v zásuvkách jsou vidět
M	Kóty: rozměry vyříznutých desek
1	Posunout skříňku vlevo-vpravo, před odpad
3	Posunout skříňku nahoru-dolů, pro jinou výšku umyvadla
Ctrl+Z	Vrátit výřez

Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.
