Łazienka: syfon i rury

Szafka pod umywalkę potrzebuje otworu w plecach na przyłącza wody i odpływu oraz wycięcia w szufladzie wokół syfonu. EFS wycina oba w płytach: Otwór na rury w plecach szafki, Wycięcie pod syfon w tyle i dnie szuflady. Wycięte płyty trafiają do listy formatek jako płyty CNC, a do DXF z obrysem wycięcia. W tym rozdziale wstawisz z szablonów wiszącą szafkę pod umywalkę, z górną krawędzią na 850 mm, i wytniesz oba wycięcia dopasowane do instalacji narysowanych na ścianie.

Film: D03 Łazienka: syfon i rury

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Zanim zaczniesz

• Narysuj pomieszczenie i dodaj na ścianie za umywalką oznaczenia wody, odpływu i gazu. EFS na ich podstawie proponuje wymiary i położenie wycięć. Jak je narysować, opisuje rozdział Pomieszczenie, otwory i instalacje. Bez oznaczeń wycięcia działają, ale z domyślnymi wymiarami, pośrodku szafki.
• Aby użyć Otwór na rury, szafka musi mieć plecy. Aby użyć Wycięcie pod syfon, musi mieć szuflady.
• Wycinaj na końcu, gdy wymiary szafki i szuflad są ostateczne (zobacz Gdy zmienisz szafkę po wycięciu).

Przebieg pracy z filmu

W filmie łazienka ma 2400 × 2200 × 2500 mm. Na ścianie A są dwa oznaczenia wody i oznaczenie odpływu.

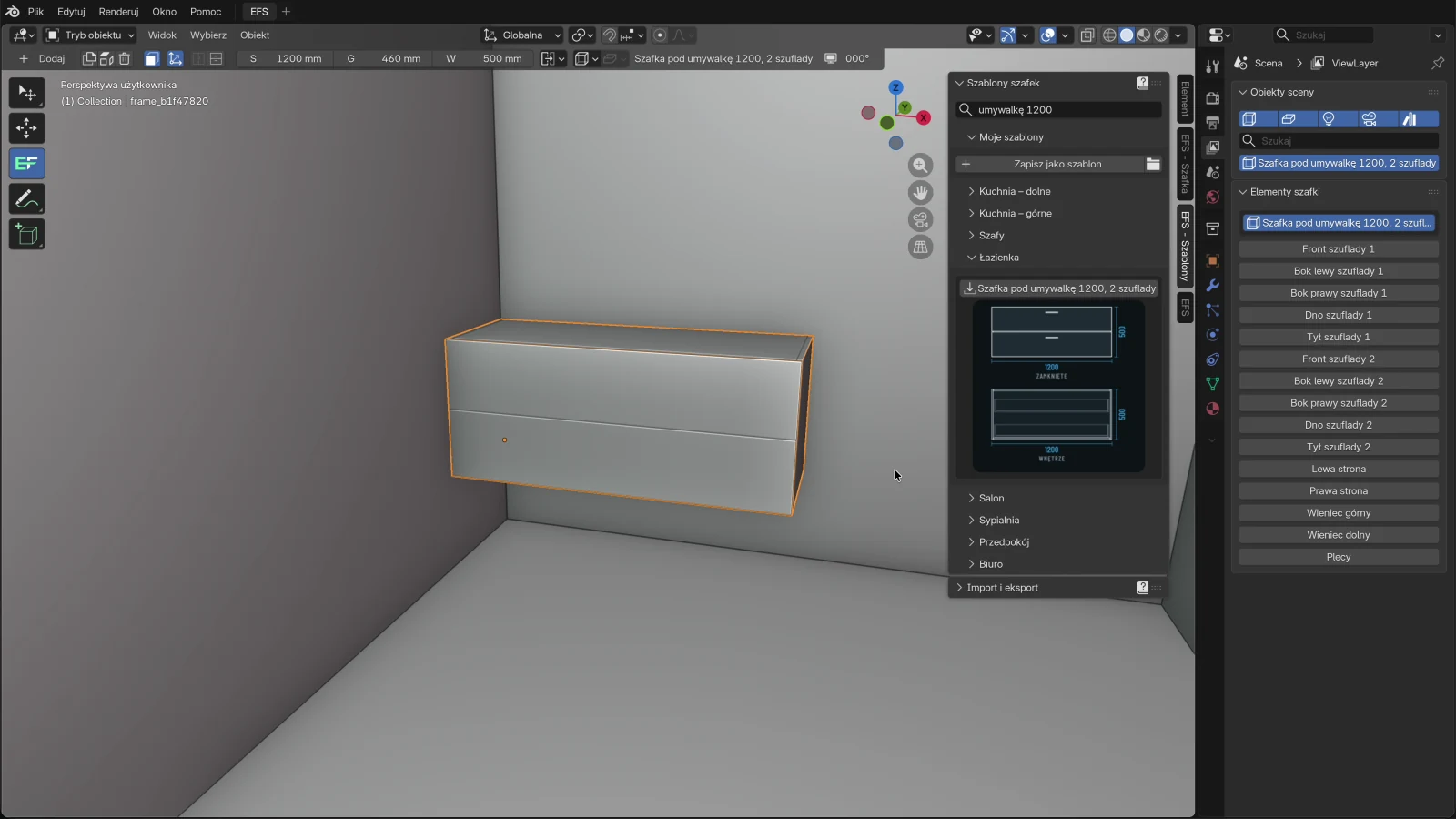

1. Otwórz kartę EFS - Szablony, panel Szablony szafek i kategorię Łazienka.
2. W polu wyszukiwania wpisz umywalkę 1200 i naciśnij Enter.
3. Kliknij Szafka pod umywalkę 1200, 2 szuflady. Szafka trafia do narożnika, przed oznaczenia wody i odpływu, z górną krawędzią na 850 mm.
4. Kliknij szafkę, kliknij prawym przyciskiem, a potem Dodaj do szafki → Otwór na rury.

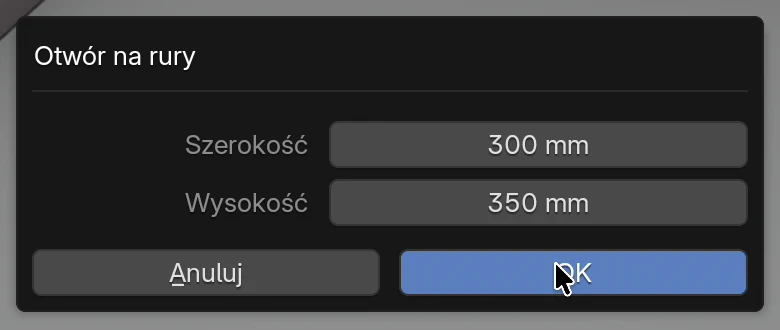

5. Okno proponuje Szerokość 300 mm i Wysokość 330 mm. Zmień Wysokość na 350 mm i kliknij OK.

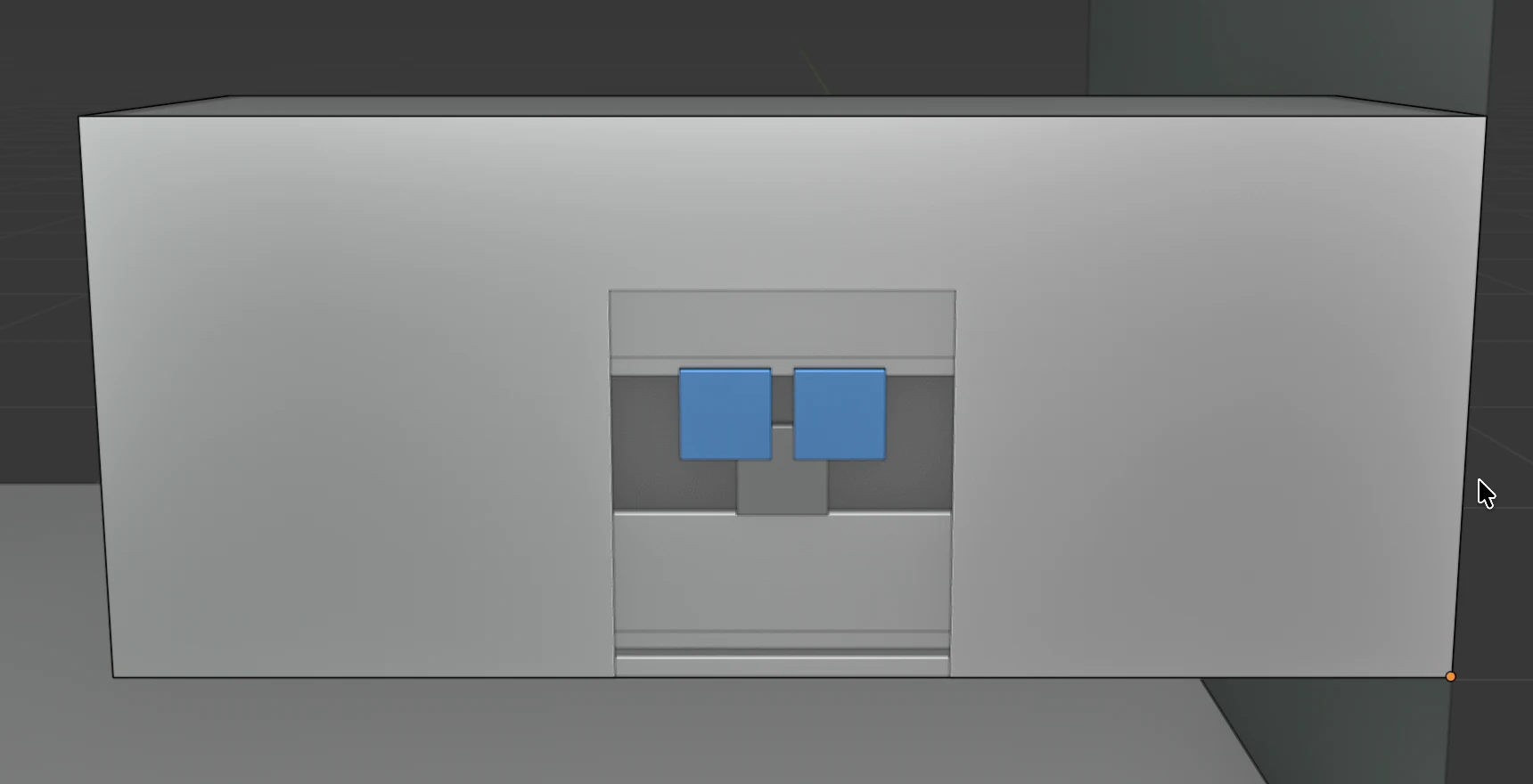

6. Spójrz na szafkę od tyłu: przez otwór w plecach widać oznaczenia wody i odpływu.

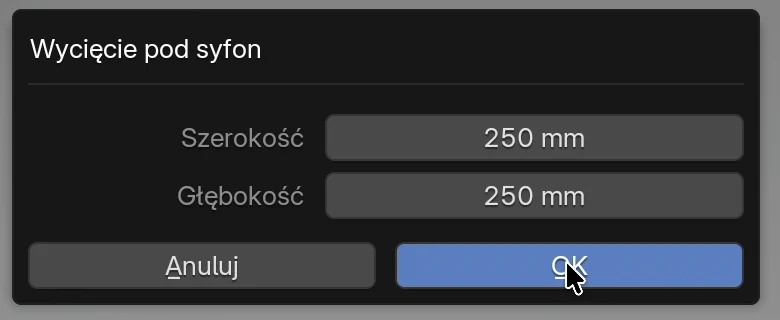

7. Kliknij szafkę, kliknij prawym przyciskiem, a potem Dodaj do szafki → Wycięcie pod syfon. Potwierdź Szerokość 250 mm i Głębokość 250 mm, klikając OK.

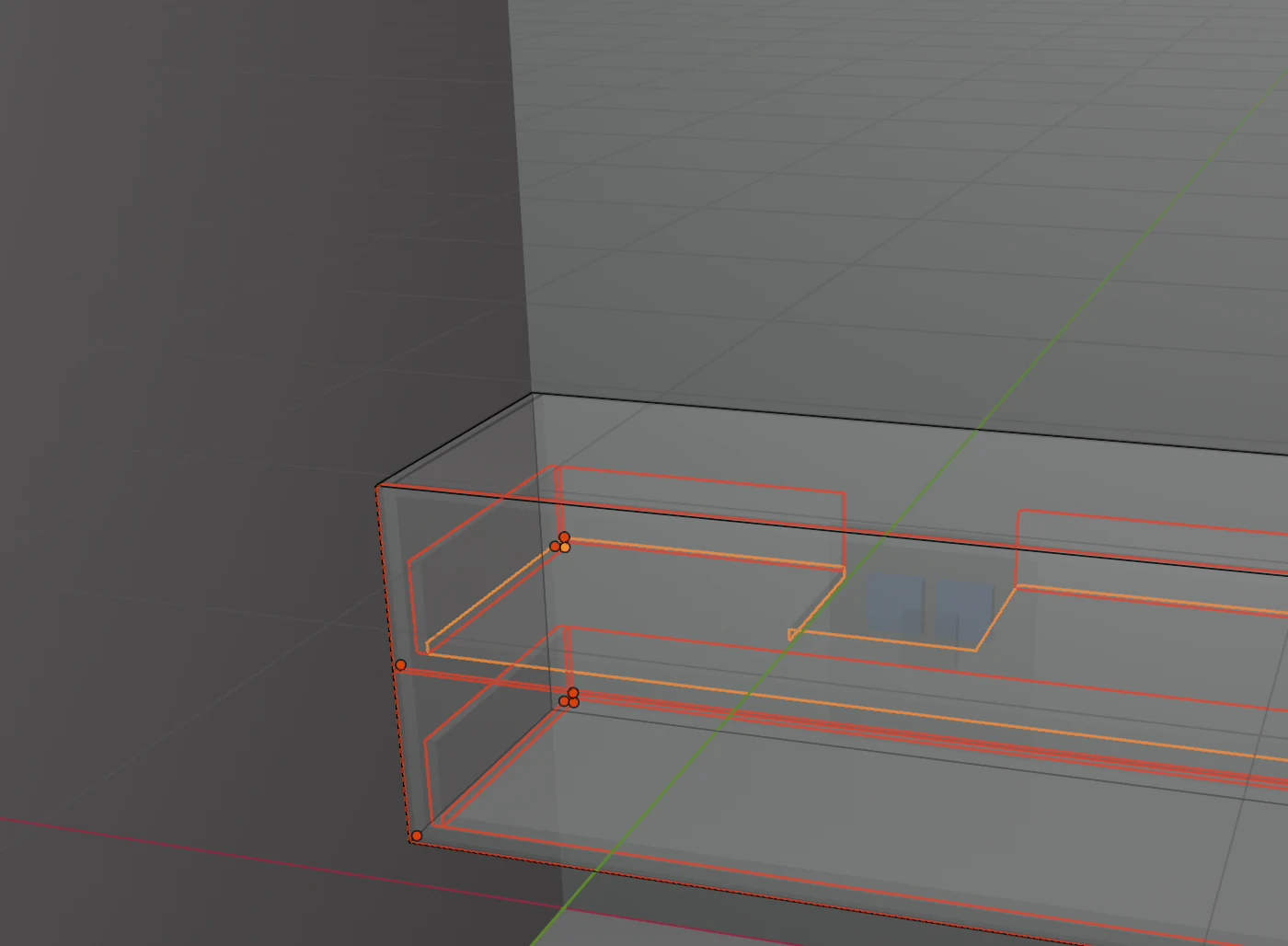

8. Spójrz z góry w widoku prześwietlenia (Alt+Z): tył górnej szuflady jest przecięty na całej wysokości, a dno ma wycięcie w kształcie U.

Szafka pod umywalkę

1. Kliknij pusty fragment rzutni 3D, żeby nic nie było wybrane.
2. Na karcie EFS - Szablony otwórz kategorię Łazienka.
3. Kliknij przycisk z nazwą szablonu, np. Szafka pod umywalkę 1200, 2 szuflady.

Gdzie trafia szablon i jak go przesunąć, opisuje rozdział Szablony i Moje szablony.

Szablony szafek pod umywalkę

Szablon	S × G × W	Fronty	Plecy	Otwór na rury	Wycięcie pod syfon
Szafka pod umywalkę 1200, 2 szuflady	1200 × 460 × 500 mm	dwie szuflady zewnętrzne, po 250 mm	nakładane, 3 mm	tak	tak
Szafka pod umywalkę 600, 2 szuflady	600 × 460 × 500 mm	dwie szuflady zewnętrzne, po 250 mm	nakładane, 3 mm	tak	tak
Szafka pod umywalkę 800, dwudrzwiowa	800 × 460 × 500 mm	dwoje drzwi	brak	nie: Szafka nie ma pleców.	nie: Szafka nie ma szuflady.

Pozostałe szablony łazienkowe (szafka z lustrem, szafka wisząca, słupek łazienkowy) są na liście szablonów.

Wysokość 850

Wszystkie trzy szablony szafek pod umywalkę wiszą na ścianie, bez nóżek:

• dno szafki jest 350 mm nad podłogą, a wysokość korpusu to 500 mm, więc górna krawędź jest na 850 mm;
• szafka nie ma zaznaczonej opcji Szafka górna, więc jej fronty zostają w grupie F 1;
• Głębokość 460 mm obejmuje fronty szuflad i plecy.

Dla innej wysokości przesuń szafkę: wybierz ją, naciśnij 3, wpisz przesunięcie i naciśnij Enter. Na przykład 50 podnosi górną krawędź do 900 mm. Zobacz Przesuwanie: 1, 2 i 3.

Wskazówka

Ustaw szafkę tak, żeby jej środek był przed odpływem. Przesuń ją klawiszem 1 o różnicę między środkiem szafki a oznaczeniem odpływu. Wtedy otwór i wycięcie pod syfon są pośrodku.

Informacja

Ramka Okucia i połączenia proponuje Zawieszki szafki górnej tylko wtedy, gdy zaznaczona jest opcja Szafka górna. Szafka pod umywalkę nie ma więc zawieszek na liście okuć. Okucia do zawieszenia zamów sam.

Oznaczenia instalacji za szafką

Oznaczenia dodajesz na karcie EFS, w panelu Właściwości pomieszczenia, w ramce Otwory i instalacje: przycisk +, a potem Woda, Odpływ lub Gaz. Dla każdego oznaczenia wpisujesz Ściana, Od początku ściany (do środka oznaczenia) i Wysokość od podłogi. Szczegóły są w części Otwory i instalacje.

Na ścianie każde oznaczenie to kwadrat 80 × 80 mm: oznaczenie wody jest niebieskie, odpływu szare, a gazu żółte. Kwadrat zaczyna się na wysokości wpisanej w polu Wysokość od podłogi i sięga 80 mm w górę. EFS oblicza wycięcia z tego kwadratu. EFS uznaje oznaczenie za „za szafką”, gdy:

• pomieszczenie jest włączone (Pokaż pomieszczenie w panelu Właściwości pomieszczenia);
• oznaczenie leży przynajmniej częściowo w obrębie szerokości i wysokości pleców szafki;
• jest najwyżej 250 mm za plecami (szafka stoi przy ścianie lub blisko niej).

Oznaczenia nad szafką lub pod nią, z jej lewej lub prawej strony i na innej ścianie się nie liczą.

Wycięcie	Które oznaczenia uwzględnia
Otwór na rury	wodę, odpływ i gaz
Wycięcie pod syfon	tylko odpływ

Oznaczenia w filmie:

Oznaczenie	Ściana	Od początku ściany	Wysokość od podłogi	Kwadrat na ścianie
Woda	A	550 mm	550 mm	510–590 mm, wysokość 550–630 mm
Woda	A	650 mm	550 mm	610–690 mm, wysokość 550–630 mm
Odpływ	A	600 mm	500 mm	560–640 mm, wysokość 500–580 mm

Otwór na rury

Prostokątny otwór w plecach szafki, otwarty od dołu, przez który wchodzą rury.

1. Kliknij szafkę.
2. Kliknij prawym przyciskiem, Dodaj do szafki → Otwór na rury.
3. Okno pokazuje proponowane wymiary. W razie potrzeby je zmień.
4. Kliknij OK.

Okno Otwór na rury

Opcja	Działanie	Domyślnie	Wartości
Szerokość	Szerokość otworu.	proponowana z oznaczeń, bez oznaczeń 300 mm	0–1000 mm; 0 oznacza wymiar proponowany
Wysokość	Wysokość otworu od dolnej krawędzi pleców w górę.	proponowana z oznaczeń, bez oznaczeń 250 mm	0–1000 mm; 0 oznacza wymiar proponowany
OK	Wycina otwór.	–	przycisk
Anuluj	Zamyka okno bez wycinania.	–	przycisk

Położenia otworu w poziomie nie wpisujesz: EFS ustala je sam.

Jak EFS proponuje otwór

Bez oznaczeń za szafką otwór ma 300 × 250 mm i jest pośrodku pleców. Z oznaczeniami:

1. EFS bierze wszystkie oznaczenia wody, odpływu i gazu za szafką.
2. Dodaje wokół nich 50 mm zapasu z lewej, z prawej i u góry.
3. Szerokość to odległość od lewej do prawej krawędzi tej ramki, co najmniej 300 mm.
4. Wysokość liczy się od dolnej krawędzi pleców do górnej krawędzi ramki, co najmniej 250 mm i najwyżej do góry pleców.
5. Środek otworu jest w środku oznaczeń.

Przykład z filmu: oznaczenia sięgają od 510 do 690 mm, a górna krawędź najwyższego oznaczenia jest na 630 mm. Z zapasem daje to 460–740 mm, czyli 280 mm, więc Szerokość wynosi 300 mm. Plecy zaczynają się na 350 mm, więc Wysokość to 630 + 50 − 350 = 330 mm. Środek otworu jest na 600 mm, przed odpływem.

Zasady

• Otwór trafia tylko do pleców szafki. Wieniec dolny, boki i poprzeczki zostają całe.
• Otwór jest zawsze otwarty od dołu, aż do dolnej krawędzi pleców.
• Otwór zostaje w obrębie pleców. Jeśli przy proponowanym środku wyszedłby poza krawędź pleców, EFS przesuwa go w stronę środka.
• Plecy z otworem stają się płytą CNC (zobacz Lista formatek, DXF i rysunki).
• Szafka bez pleców zgłasza Szafka nie ma pleców. i niczego nie wycina.
• Każdy Otwór na rury wycina w już wyciętych plecach. Drugi, większy otwór poszerza pierwszy. Dla mniejszego otworu najpierw cofnij wycięcie klawiszem Ctrl+Z.

Uwaga

Szerokość i Wysokość muszą być mniejsze niż plecy. Otwór tak wysoki jak plecy rozcina je na dwie części, a otwór tak szeroki jak plecy odcina całą ich dolną część.

Wskazówka

Jeśli otwór nie jest tam, gdzie rury, sprawdź oznaczenia na ścianie, a nie wymiary w oknie. Cofnij wycięcie klawiszem Ctrl+Z, popraw Od początku ściany i Wysokość od podłogi oznaczeń i powtórz Otwór na rury.

Wycięcie pod syfon

Wycięcie w kształcie U wokół syfonu w szufladzie, żeby szuflada mijała odpływ: tył szuflady jest przecięty na całej wysokości, a dno dostaje wycięcie od tylnej krawędzi do przodu.

1. Kliknij szafkę.
2. Kliknij prawym przyciskiem, Dodaj do szafki → Wycięcie pod syfon.
3. Wpisz Szerokość i Głębokość albo zostaw 250 mm.
4. Kliknij OK.

Okno Wycięcie pod syfon

Opcja	Działanie	Domyślnie	Wartości
Szerokość	Szerokość wycięcia, od lewej do prawej. Jest taka sama w tyle i w dnie szuflady.	250 mm	50–600 mm
Głębokość	Jak daleko wycięcie sięga w dno szuflady, od tylnej krawędzi do przodu.	250 mm	50–500 mm
OK	Wycina wycięcie.	–	przycisk
Anuluj	Zamyka okno bez wycinania.	–	przycisk

Okno pamięta ostatnio wpisane wymiary do zamknięcia programu.

Które szuflady dostają wycięcie

Za szafką	Które szuflady	Gdzie jest wycięcie, od lewej do prawej
Brak oznaczenia odpływu	Tylko górna szuflada	Pośrodku szuflady
Oznaczenie odpływu	Górna szuflada i każda szuflada, której tył sięga powyżej dolnej krawędzi oznaczenia odpływu	W środku oznaczenia odpływu. Jeśli jest ich kilka, w połowie między nimi.

Szuflady liczy się od dołu: w szafce z dwiema szufladami górna to Szuflada 2. Przykład z filmu: odpływ jest na 500 mm, a tył dolnej szuflady kończy się na 498 mm, więc wycięcie dostaje tylko górna szuflada. Gdyby odpływ był na 400 mm, dostałyby je obie.

Co jest wycinane

Płyta	Wycięcie
Tył szuflady (Tył szuflady 2)	Przecięty na całej wysokości, na szerokość wycięcia. Z jednej płyty zostają dwie części.
Dno szuflady (Dno szuflady 2)	Wycięcie w kształcie U Szerokość × Głębokość, otwarte w stronę tylnej krawędzi.
Front szuflady i boki szuflady	Nie są wycinane.
Plecy szafki	Nie są wycinane. Do nich służy Otwór na rury.

Zasady:

• Szafka bez szuflad zgłasza Szafka nie ma szuflady. i niczego nie wycina.
• Głębokość musi być mniejsza niż głębokość skrzynki szuflady, inaczej dno zostanie rozcięte na dwie części. W szafce o głębokości 460 mm skrzynka szuflady ma 429 mm głębokości.
• Szerokość musi być mniejsza niż szerokość tyłu szuflady. W szafce o szerokości 600 mm tył szuflady ma 512 mm szerokości, a w szafce 1200 mm 1112 mm.
• Powtórzone Wycięcie pod syfon wycina w już wyciętych płytach. Dla mniejszego wycięcia najpierw cofnij klawiszem Ctrl+Z.

Lista formatek, DXF i rysunki

Wycięte płyty są płytami CNC: mają obrys, który nie jest prostokątem.

Eksport	Co dostajesz
Lista formatek (Lista formatek do Excela, PDF)	Płyta zostaje jednym wierszem, z wymiarem całej płyty. W kolumnie CNC dostaje oznaczenie CNC 1, CNC 2… (zobacz Oznaczenie CNC)
DXF (Eksport DXF - wszystko, Eksport DXF - wybrane)	Obrys płyty z wycięciem. Tył szuflady to dwie części z jednej płyty: oba obrysy są w DXF, w warstwie CONTOUR.
Rysunki PDF	Rysunek wyciętej płyty, gdy w Eksport → Ustawienia włączona jest opcja Płyty CNC (domyślnie włączona). Zobacz Ustawienia eksportu.
Wymiarowanie w widoku (M)	Na wyciętej płycie wymiary płyty i wycięcia.
Kosztorys i oferta	Płyty są wyceniane jak wcześniej. Wycięcia nie mają własnej pozycji.

Przykład z filmu: trzy płyty CNC, Plecy z otworem 300 × 350 mm, Tył szuflady 2 przecięty na szerokości 250 mm i Dno szuflady 2 z wycięciem 250 × 250 mm.

Zasady:

• Z opcją DXF: tylko CNC i wiercone (Eksport → Ustawienia) wycięte płyty zawsze trafiają do DXF, a zwykłe prostokątne płyty nie.
• W przypadku tyłu szuflady CNC wycina dwie części z jednej płyty. Lista formatek ma jeden wiersz z wymiarem całej płyty: formatkuje się jedną płytę, a nie dwie.
• Wymiar w liście formatek to wymiar prostokąta obejmującego płytę. Wycięcie nie zmienia wartości Długość ani Szerokość.

Szczegóły kolumn listy formatek i warstw DXF są w rozdziałach Lista formatek i wymiar cięcia oraz Wiercenia, DXF, MPR i CIX.

Wskazówka

Zapisz szafkę z wycięciami jako własny szablon (zobacz Moje szablony). Wycięte płyty są zapisywane ze swoim obrysem, więc następna szafka pod umywalkę od razu jest wycięta.

Gdy zmienisz szafkę po wycięciu

EFS nie przelicza wycięć od nowa:

Zmiana	Co dzieje się z wycięciem
Szerokość, Wysokość lub Głębokość szafki	Wycięta płyta rozciąga się lub kurczy, a wycięcie razem z nią. Wymiary wycięcia nie są już tymi, które wpisano.
Rodzaj lub liczba szuflad	EFS tworzy nowe szuflady, bez wycięcia pod syfon.
Przesunięcie szafki	Wycięcie zostaje tam, gdzie było na płycie, a oznaczenia na ścianie nie są ponownie sprawdzane.

Jeśli wymiary zmieniono po wycięciu, cofnij zmiany klawiszem Ctrl+Z do stanu sprzed wycięć, zmień wymiary i wytnij ponownie. Jeśli na cofnięcie jest za późno, wstaw szafkę ponownie z szablonu.

Częste problemy i rozwiązania

Otwór na rury i Wycięcie pod syfon są szare. Nic nie jest wybrane, wybrana jest szafka narożna lub wolna płyta, albo aktywny jest Tryb edycji. Kliknij płytę szafki. Tryb edycji opuścisz klawiszem Tab.

Komunikat Szafka nie ma pleców. Szafka nie ma pleców (np. Szafka pod umywalkę 800, dwudrzwiowa). Rury przechodzą wtedy bez otworu. Jeśli potrzebujesz pleców, na karcie EFS - Szafka, w ramce Konstrukcja → Plecy, ustaw pole Konstrukcja na Nakładane (zobacz Plecy).

Komunikat Szafka nie ma szuflady. Szafka ma drzwi albo nie ma frontów. Wycięcie pod syfon wycina tylko szuflady.

Otwór ma 300 × 250 mm i jest pośrodku, a rury są gdzie indziej. EFS nie znalazł oznaczeń za szafką: pomieszczenie jest wyłączone, oznaczenia nie są narysowane, są na innej ścianie, pod szafką lub nad nią albo ponad 250 mm za nią. Cofnij klawiszem Ctrl+Z, popraw oznaczenia i powtórz.

Wycięcie pod syfon jest tylko w górnej szufladzie, a odpływ jest niżej. Oznaczenie odpływu nie jest za szafką albo jest poniżej jej dna. Popraw Wysokość od podłogi oznaczenia odpływu, cofnij wycięcie i powtórz.

Wycięcie pod syfon nie jest przed odpływem. Bez oznaczenia odpływu wycięcie jest pośrodku szuflady. Narysuj odpływ albo przesuń szafkę tak, żeby jej środek był przed odpływem.

Otwór jest za mały. Powtórz Otwór na rury z większymi wymiarami: nowy otwór poszerza stary.

Otwór lub wycięcie jest za duże. Cofnij klawiszem Ctrl+Z i wytnij ponownie z mniejszymi wymiarami.

Plecy rozpadły się na dwie części. Wysokość otworu była większa niż plecy. Cofnij klawiszem Ctrl+Z i wpisz mniejszą wysokość.

Wycięcie pod syfon zniknęło. Zmieniono rodzaj lub liczbę szuflad. Powtórz Wycięcie pod syfon.

Wycięcie się rozciągnęło. Wymiary szafki zmieniono po wycięciu. Zobacz Gdy zmienisz szafkę po wycięciu.

Skróty w tym rozdziale

Klawisz	Działanie
prawy przycisk	Menu z Dodaj do szafki → Otwór na rury i Wycięcie pod syfon
Alt+Z	Widok prześwietlenia: widać wycięcia w szufladach
M	Wymiarowanie: wymiary wyciętych płyt
1	Przesuń szafkę w lewo lub w prawo, przed odpływ
3	Przesuń szafkę w górę lub w dół, dla innej wysokości umywalki
Ctrl+Z	Cofnij wycięcie

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej

Następny rozdział: Przedpokój i salon z szablonów
