Cómo se construye un módulo¶

En Easy Form Studio, un módulo está hecho de tableros, y cada uno de ellos se configura en la pestaña EFS - Módulo: costados, techo y base, travesaños, trasera, frentes, cajones, baldas, patas, perfil Gola y uniones. Este capítulo recorre la pestaña panel por panel, en el orden de la interfaz, y para cada campo te dice qué pasa con los tableros y en la lista de corte.

Vídeo: A03 Cómo se construye un módulo

El mismo flujo de trabajo en un vídeo de dos minutos y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Muéstramelo en el programa

Los recorridos interactivos Frentes y cajones (3 min) y La trasera y la construcción (2 min) te muestran en el programa dónde hacer clic y qué escribir, paso a paso. En la pestaña EFS, abre el panel Recorridos interactivos y haz clic en Empezar junto al recorrido. El asistente de IA también te los ofrece cuando le preguntas cómo hacerlo.

Antes de empezar¶

Abre un proyecto con al menos un módulo. Cómo añadir un módulo se explica en el capítulo La interfaz y tu primer módulo.
Haz clic en cualquier tablero del módulo. La pestaña EFS - Módulo siempre muestra el módulo entero al que pertenece el tablero, y el encabezado muestra el nombre del tablero en el que has hecho clic.
Si la barra lateral no está abierta, deja el puntero del ratón sobre la vista 3D y pulsa N.
Los paneles que hay bajo Propiedades del módulo están cerrados. Haz clic en el título de un panel (Frente, Cajones, Construcción…) para abrirlo.

De qué está hecho un módulo¶

Un módulo nuevo es un casco abierto de cinco tableros. El resto lo añades según lo necesites.

Tablero	Nombre en la lista Piezas del módulo y en la lista de corte	Cuándo existe
Costados	Lado izquierdo, Lado derecho	Siempre, salvo que los pongas en Ninguno
Tablero de techo	Techo	Cuando el techo es Estándar
Travesaños	Travesaño superior delantero, Travesaño superior trasero (abajo: Travesaño inferior…)	Cuando construyes el techo o la base con travesaños
Base	Base	Cuando la base es Estándar
Trasera	Trasera	Siempre, salvo que la pongas en Ninguno
Frentes	Puerta izquierda, Puerta derecha, Puerta superior, Puerta inferior	Cuando eliges puertas o un abatible en el panel Frente
Cajones	Cinco piezas por cajón: Frente de cajón 1, Lateral izq. cajón 1, Lateral der. cajón 1, Fondo de cajón 1, Trasera de cajón 1	Cuando eliges un tipo y un número en el panel Cajones
Baldas y baldas verticales	Balda horizontal, Balda vertical	Cuando las añades (`Shift`+`H`, `Shift`+`V`)
Patas	No son tableros: van a la lista de herrajes	Cuando eliges un tipo en el panel Patas

Reglas que se aplican a todo el módulo:

Ancho, Profundidad y Altura son las dimensiones exteriores del módulo. La profundidad incluye los frentes y una trasera superpuesta, y la altura no incluye las patas.
Un frente y una trasera superpuesta reducen la profundidad de los costados, el techo y la base. Ejemplo: un módulo de 580 mm de profundidad con una trasera superpuesta de 3 mm tiene costados de 577 mm de profundidad. Si añades puertas de 18 mm, los costados pasan a tener 559 mm de profundidad, y el módulo entero sigue teniendo 580 mm.
Un tablero que pones en Ninguno se oculta y no entra en la lista de corte.
Un módulo tiene o frentes o cajones. Cuando eliges un tipo de frente, los cajones desaparecen, y al revés.
Cada cambio en un campo reconstruye al instante los tableros, los taladros y las espigas. El acabado de los frentes se mantiene cuando cambias el tipo de frente o el número de cajones.
Un módulo nuevo recibe los valores por defecto de las tablas de abajo. Si has guardado Mis ajustes, parte de tu construcción (ver Trabajar más rápido), y toma los herrajes y las uniones de Herrajes del proyecto (ver Herrajes del proyecto).

Nombres de los campos¶

La misma palabra en la interfaz significa lo mismo en todos los paneles. Todas las medidas están en mm.

Nombre en la interfaz	Interfaz croata	Qué significa en el tablero
Saliente (izquierdo, derecho, superior, inferior)	Prevjes	Cuánto sobresale el tablero del borde del módulo o del tablero vecino; un valor negativo lo acorta.
Remetido	Uvučenost	En el techo y la base: cuánto baja el tablero respecto al borde superior o sube respecto al borde inferior del módulo. En la trasera: cuánto entra la trasera desde el canto trasero del casco.
Retranqueo delantero, Retranqueo trasero	Prednji urez, Stražnji urez	Cuánto más corto es el tablero que el canto delantero o trasero del casco, de modo que queda metido hacia dentro.
Separación	Razmak	En los frentes: la separación entre el borde del frente y el borde del módulo. En una trasera superpuesta: cuánto más pequeña es la trasera por cada lado.
Holgura	Odmak	En las baldas: cuánto más estrecha es la balda que el ancho interior, la mitad a la izquierda y la mitad a la derecha.
Profundidad (trasera)	Dubina	Cuánta profundidad tiene la ranura o el rebaje en el tablero.
Grosor	Debljina	El grosor del tablero.

El proceso del vídeo¶

El vídeo recorre toda la construcción con dos módulos vacíos. Los mismos pasos, con enlaces a los detalles:

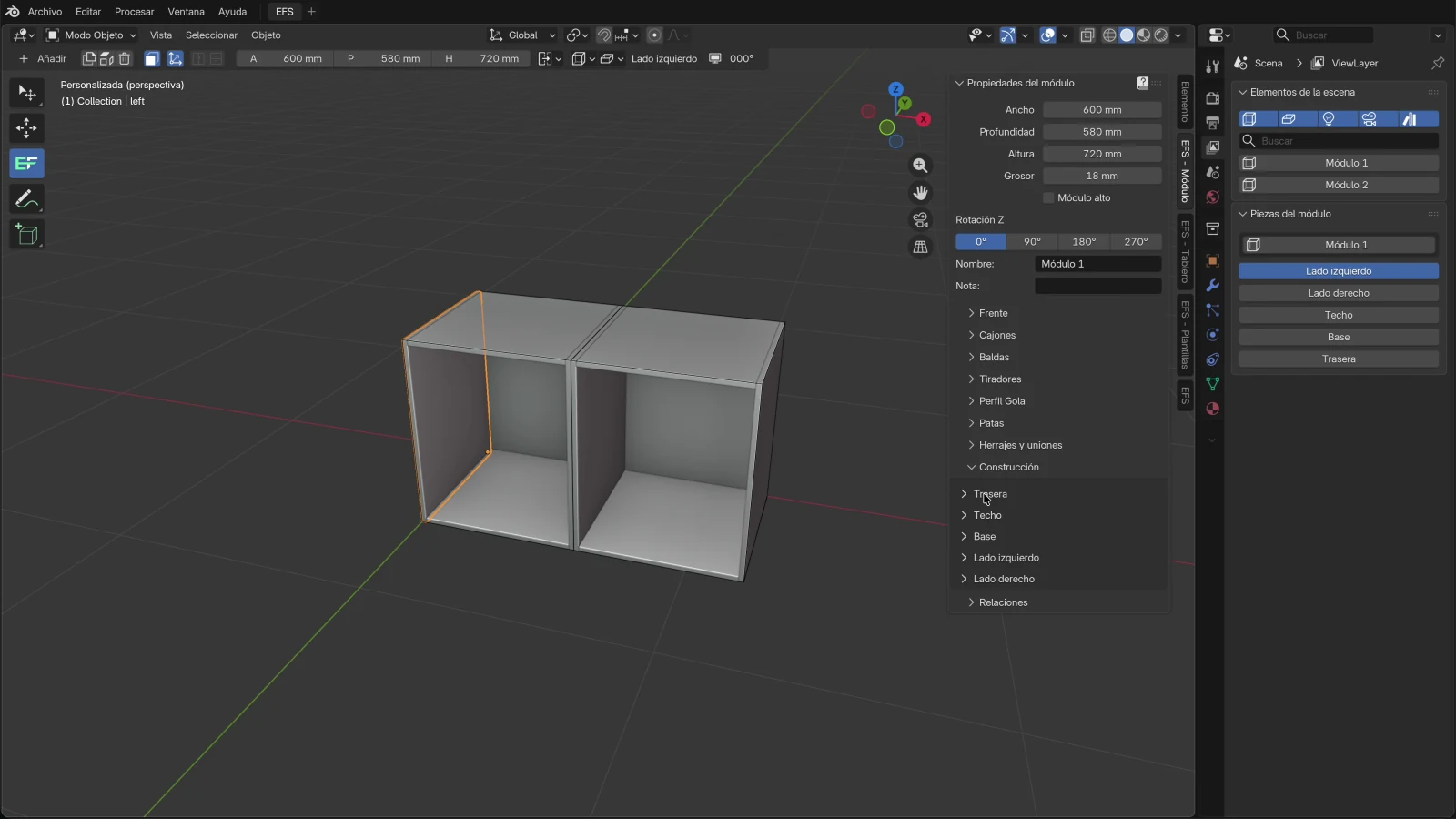

Haz clic en un tablero del primer módulo y abre la pestaña EFS - Módulo.
Abre Construcción: dentro están Trasera, Techo, Base, Lado izquierdo y Lado derecho.

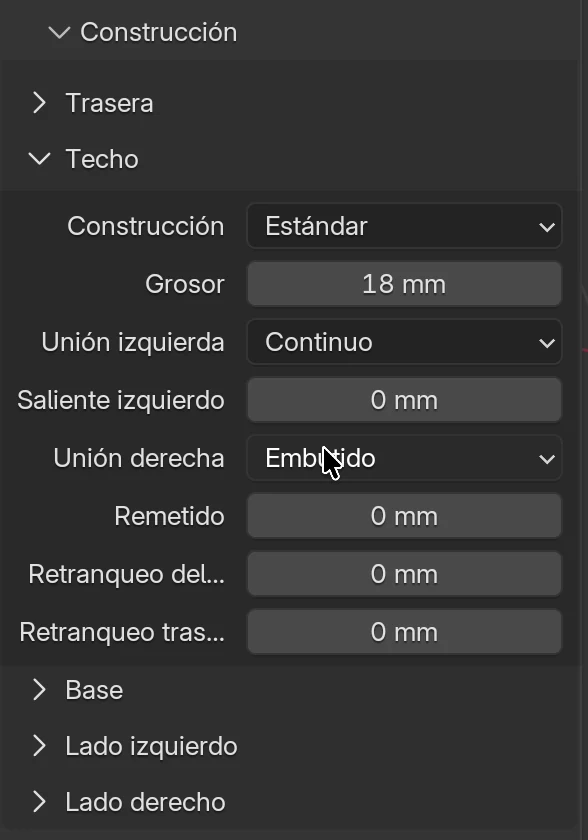

En Techo, cambia Unión izquierda a Continuo: el tablero de techo pasa por encima del costado izquierdo. Vuelve a ponerlo en Embutido. Ver Techo.

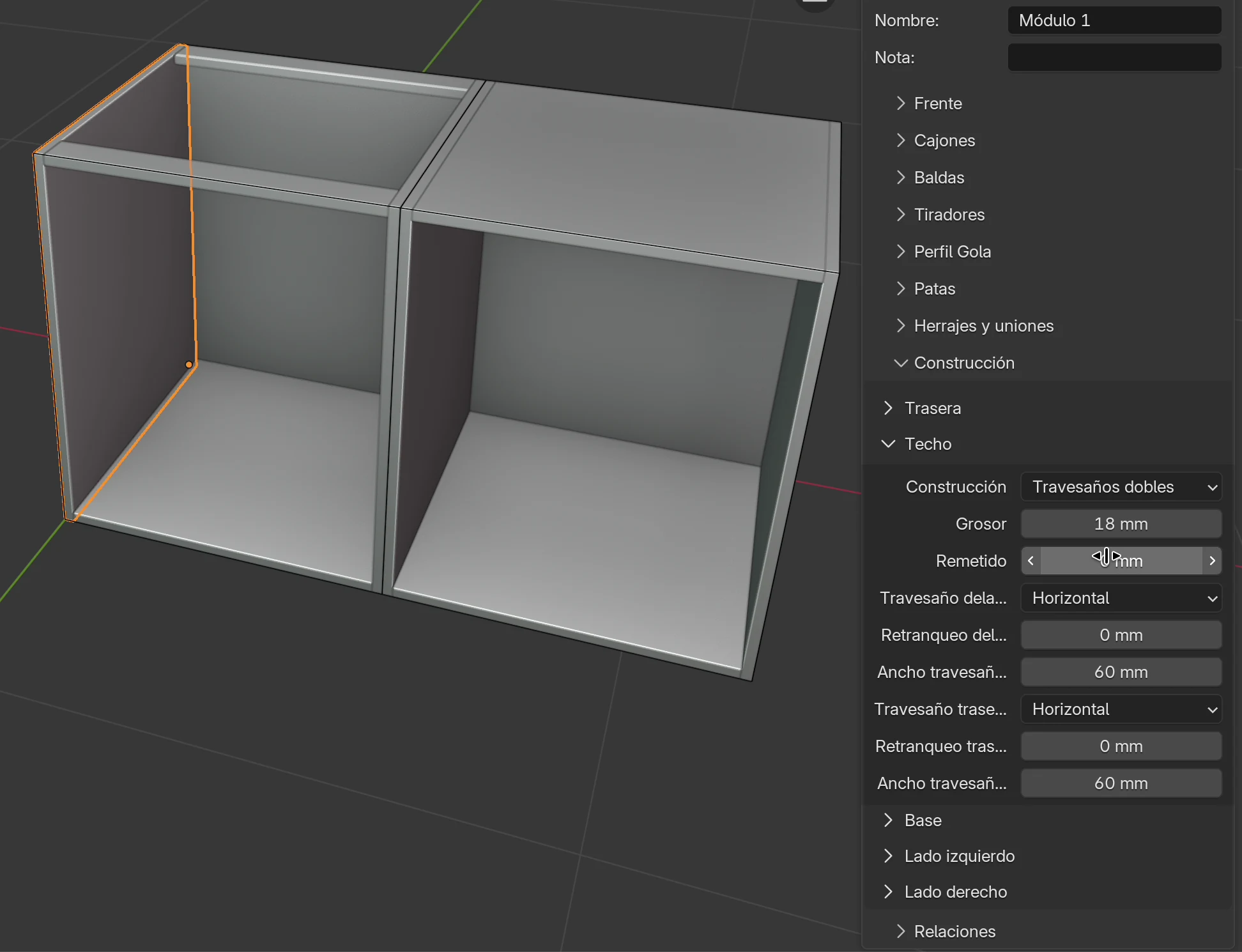

En Techo, cambia Construcción a Travesaños dobles: en lugar de un tablero completo tienes dos travesaños. Ver Travesaños.

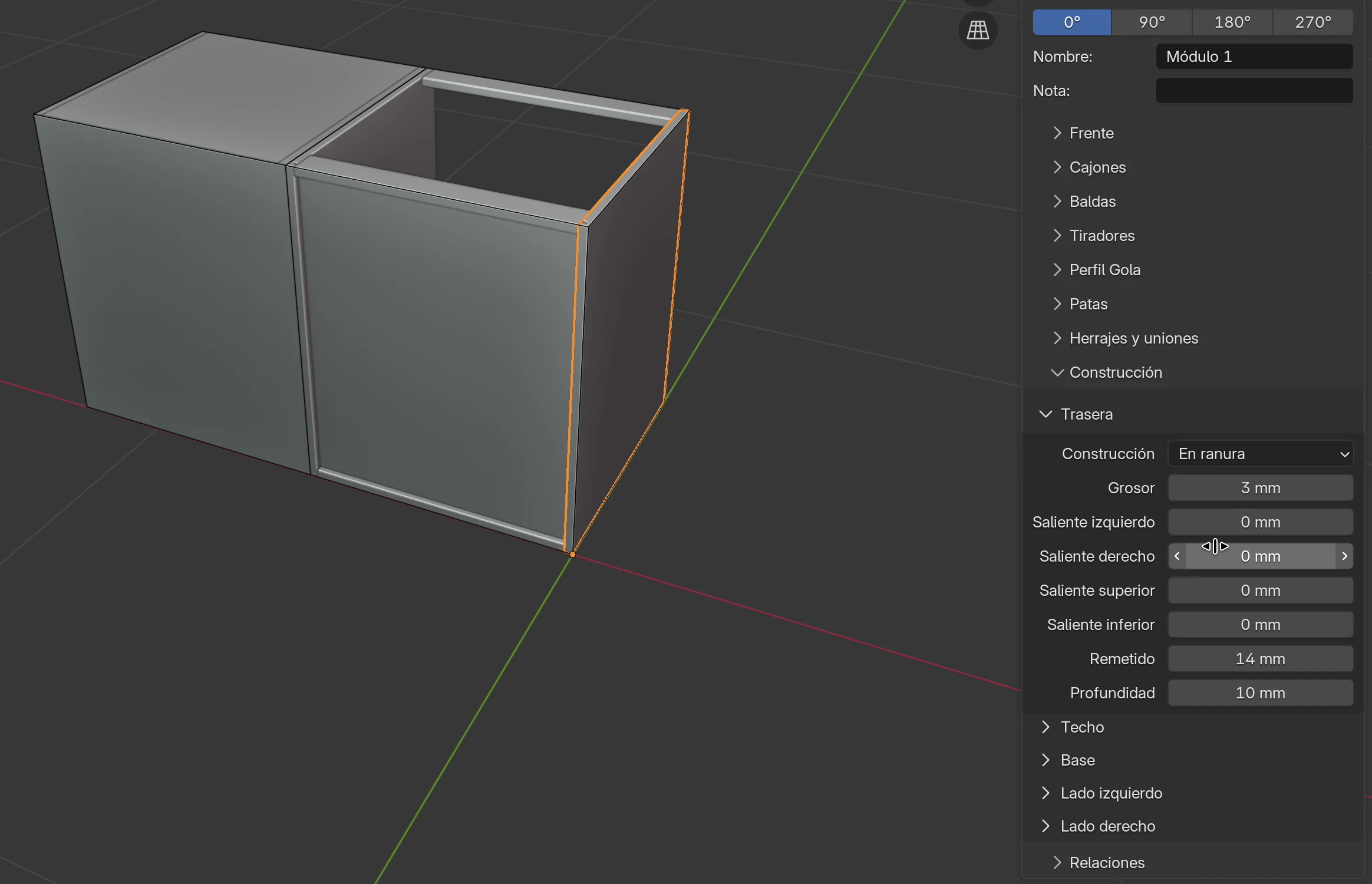

En Trasera, cambia Construcción de Superpuesta a En ranura. Ver Trasera.

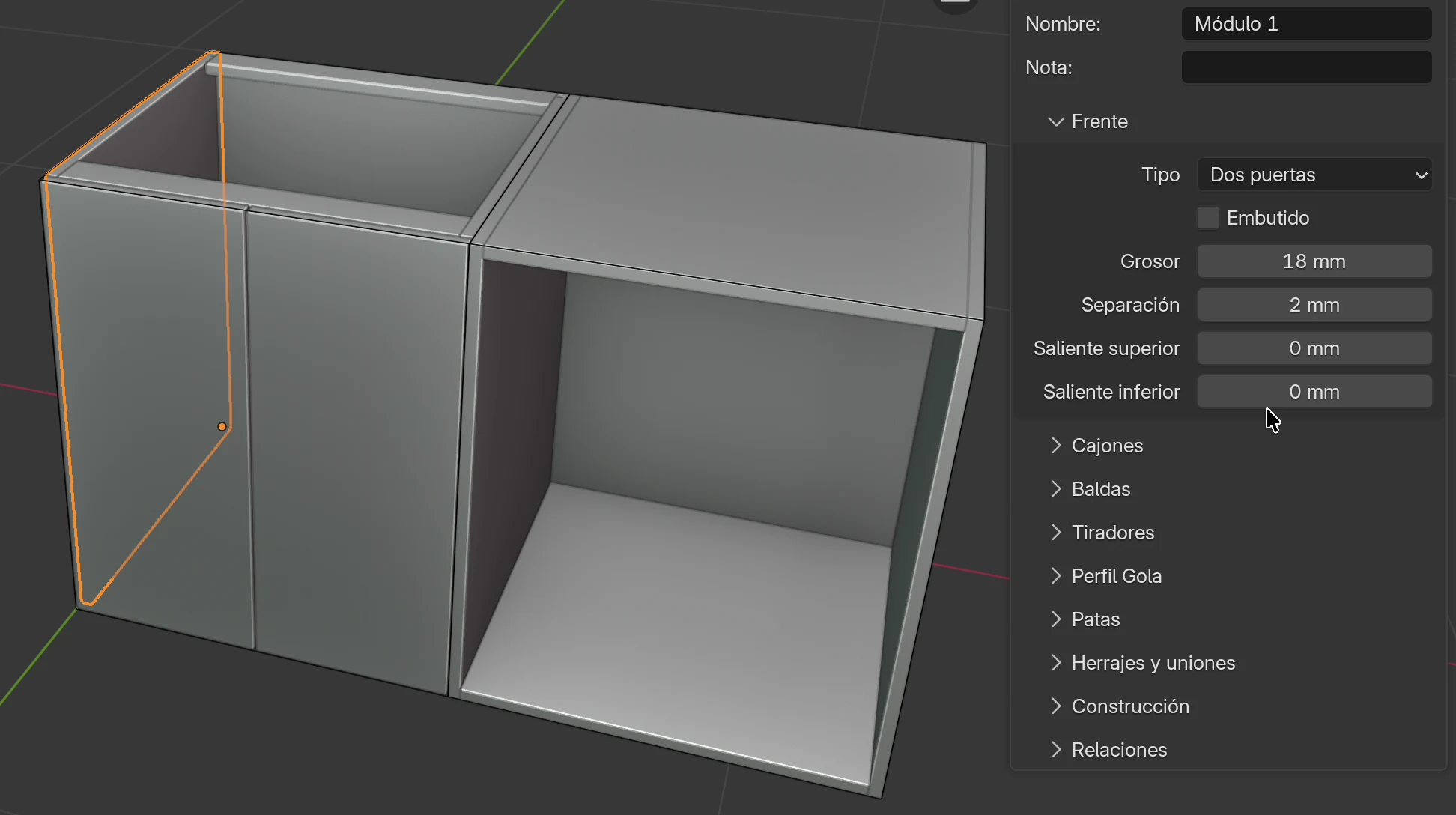

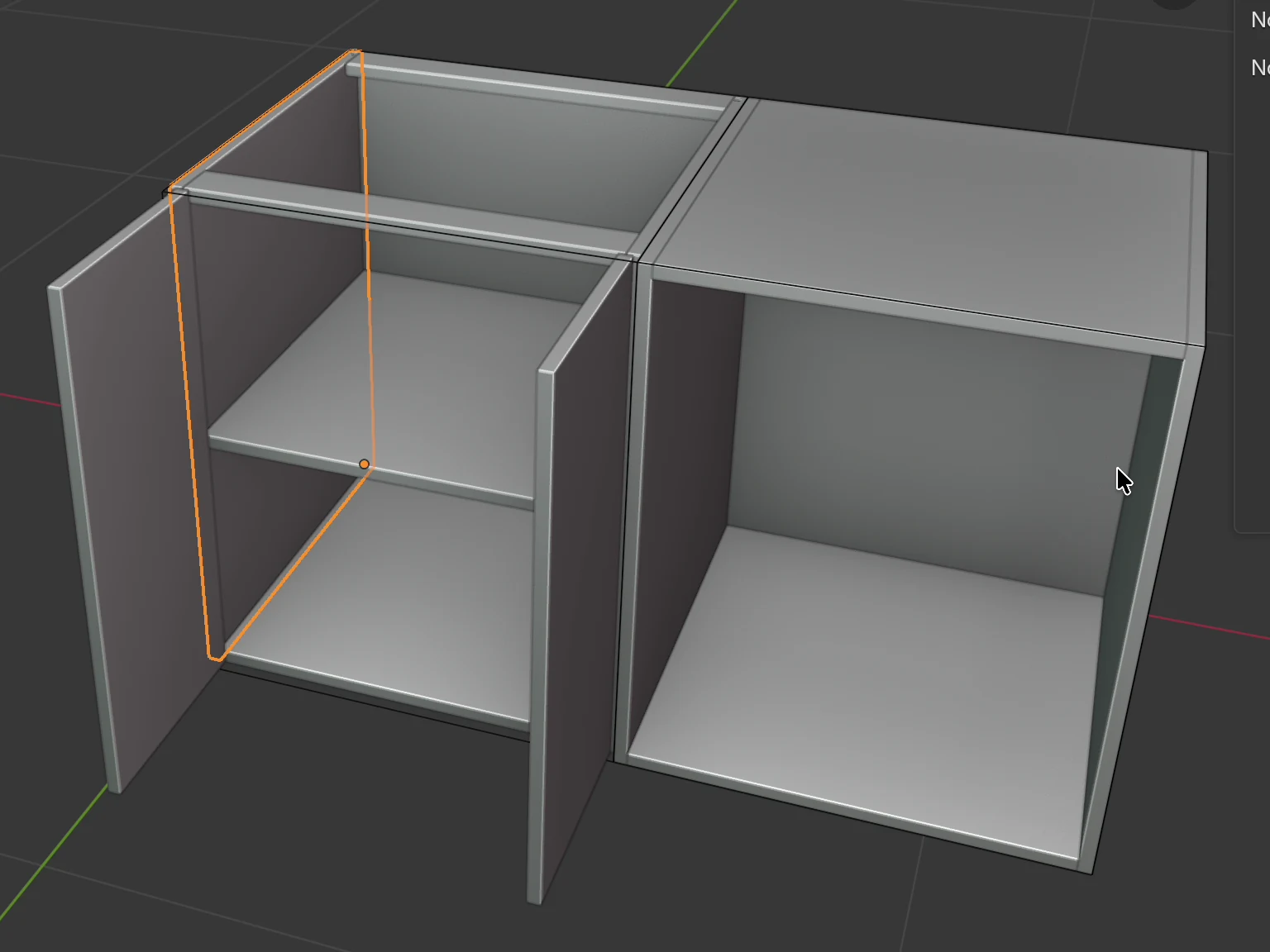

En Frente, elige Tipo: Dos puertas. Ver Frente.
En el encabezado, haz clic en Añadir → Balda horizontal (o pulsa Shift+H). Pulsa O para abrir las puertas y ver la balda, y otra vez O para cerrarlas. Ver Baldas.

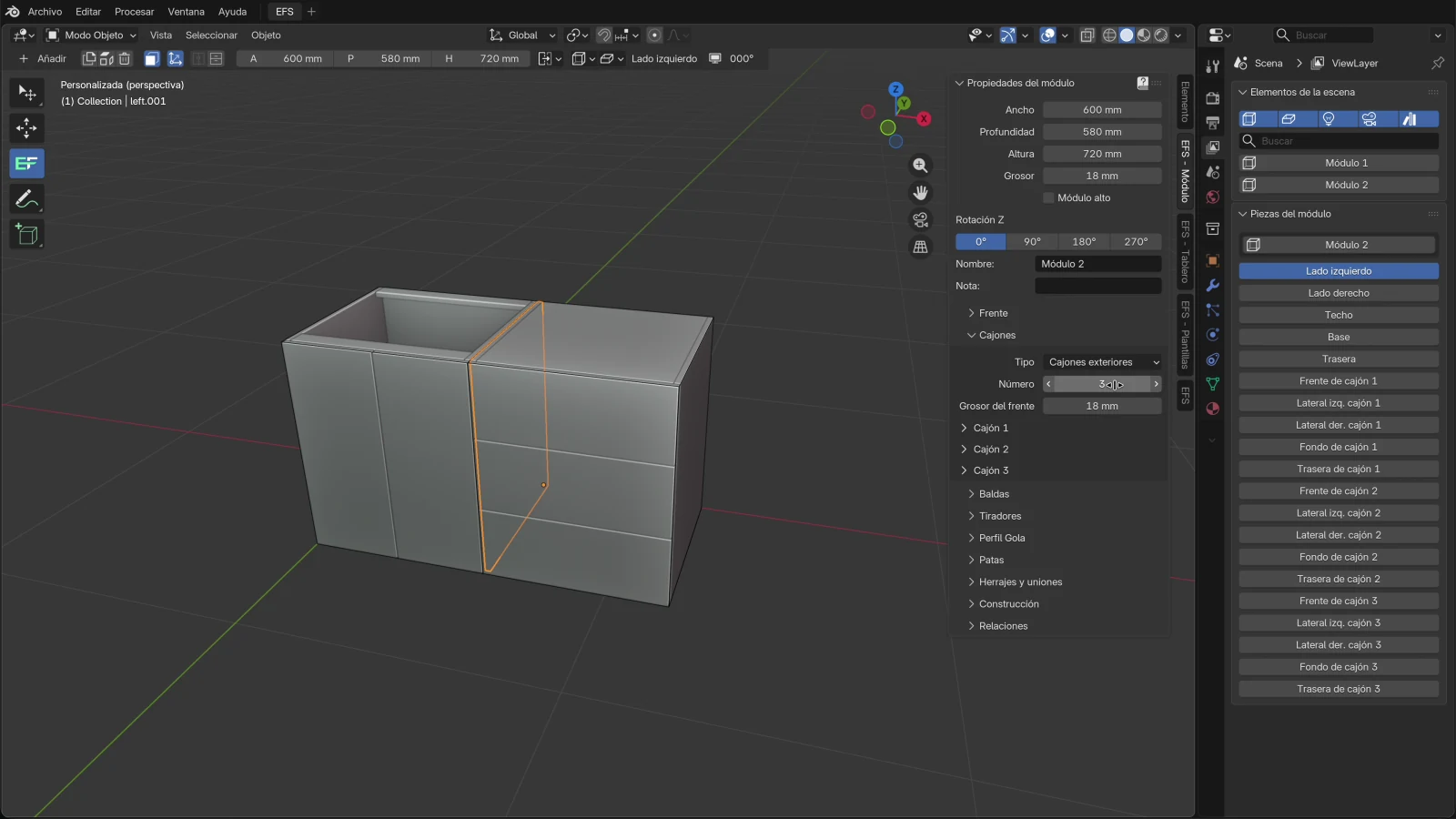

Haz clic en un tablero del segundo módulo. En Cajones, elige Tipo: Cajones exteriores e introduce Número 3. Ver Cajones.

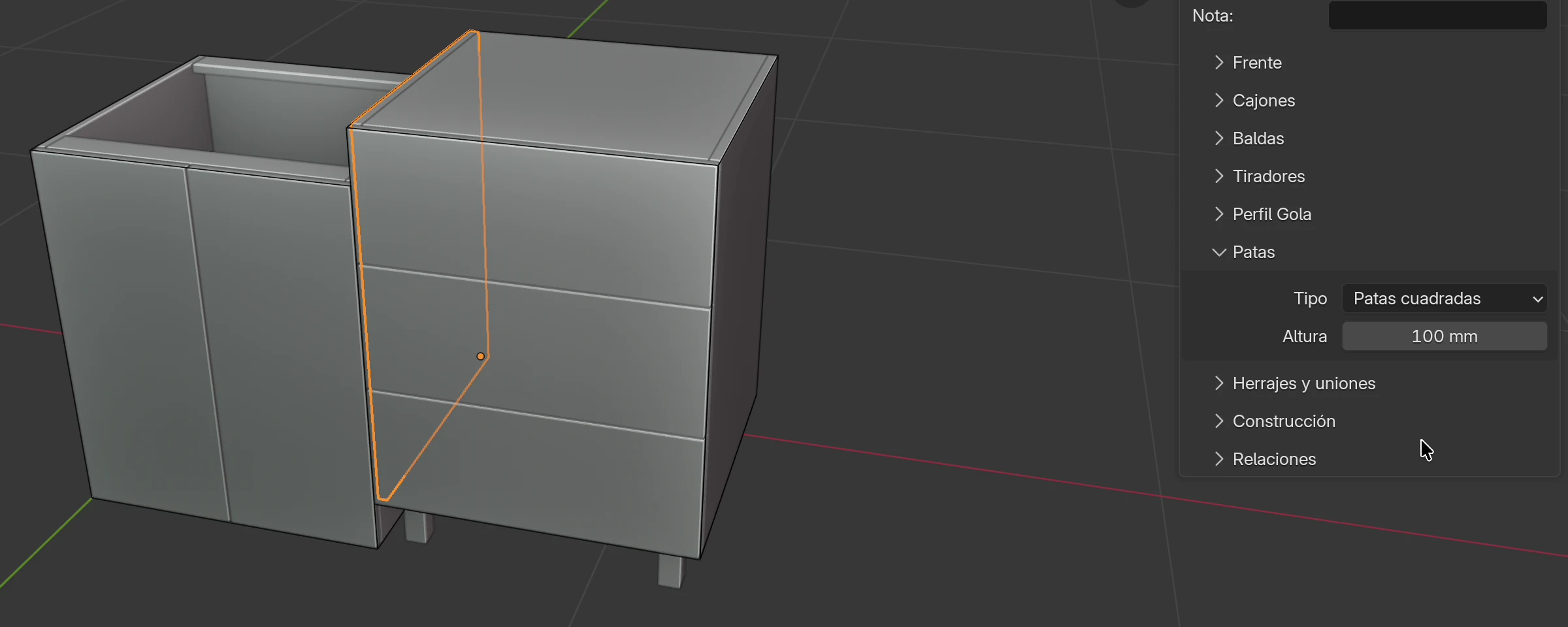

En Patas, elige Patas cuadradas. Ver Patas.

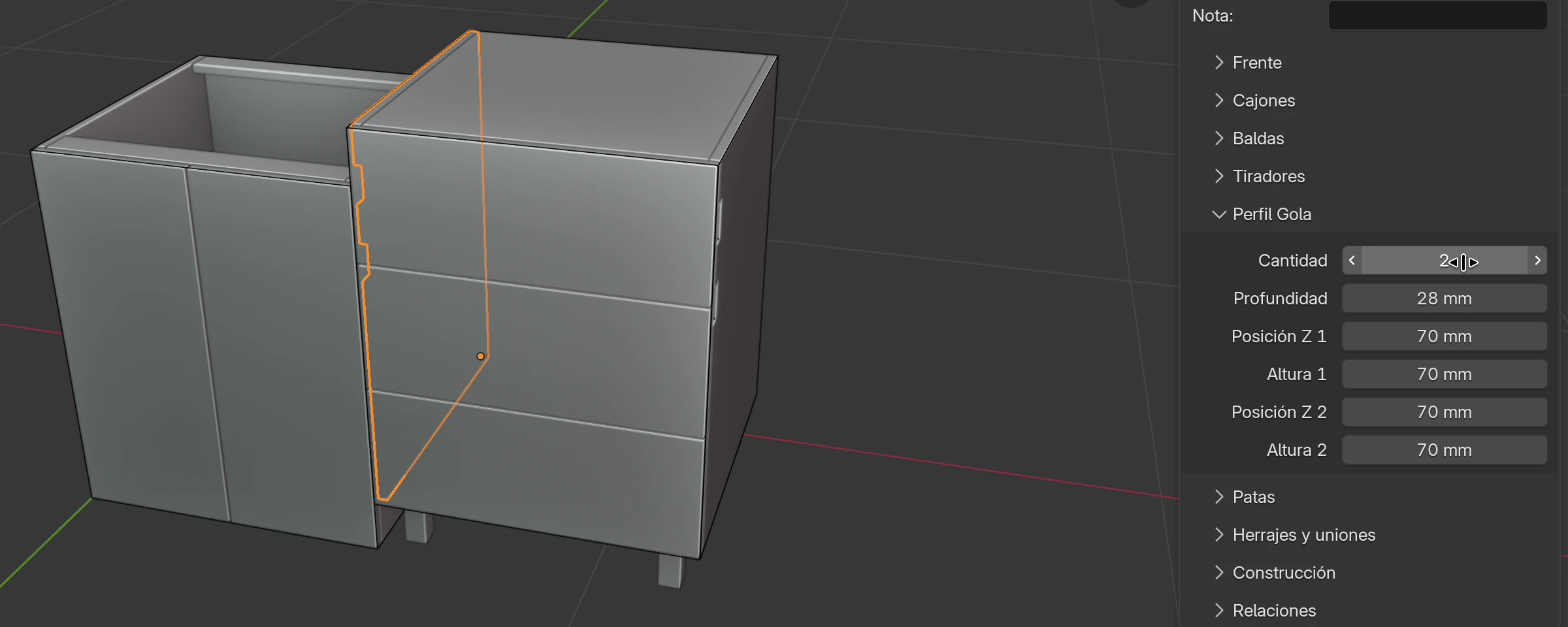

En Perfil Gola, introduce Cantidad 2. Ver Perfil Gola.

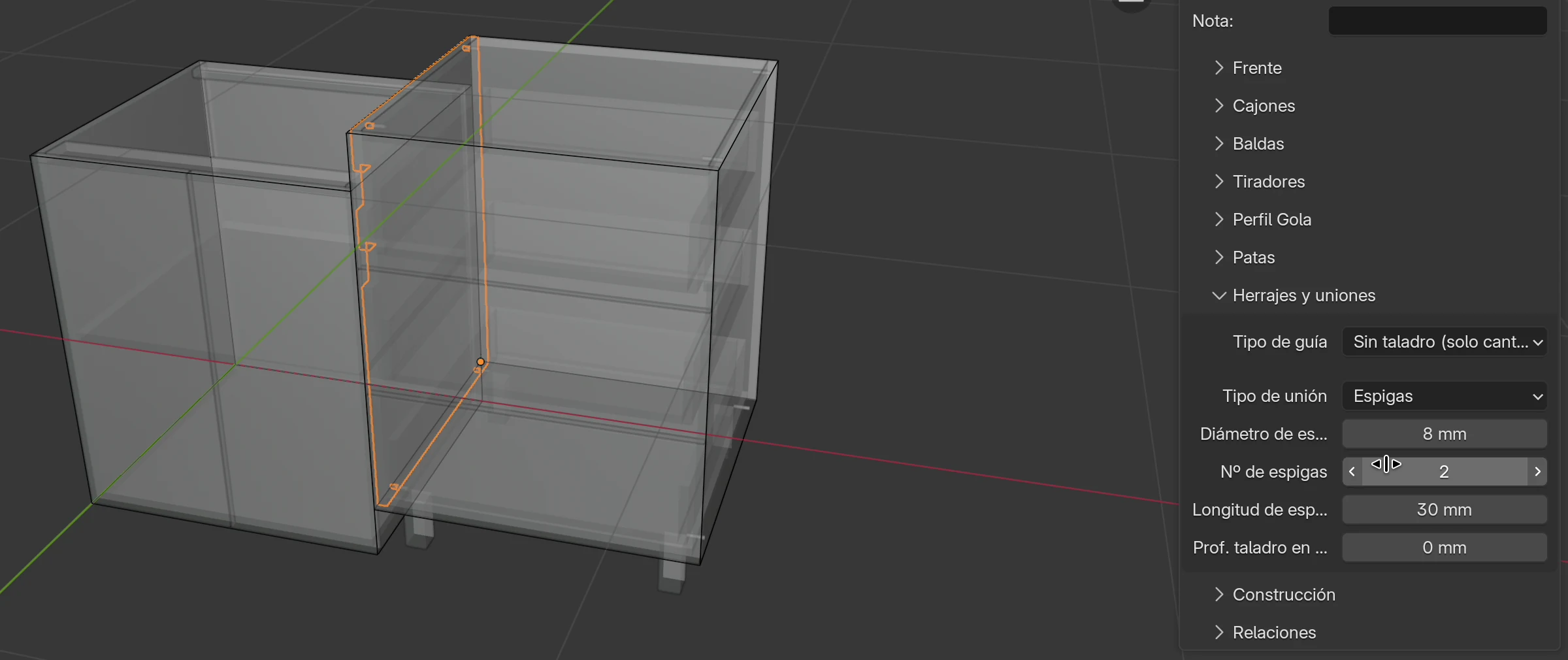

En Herrajes y uniones, elige Tipo de unión: Espigas. Pulsa Alt+Z para la vista de rayos X, en la que ves las espigas, y luego otra vez Alt+Z. Ver Herrajes y uniones.

La pestaña EFS - Módulo¶

Los paneles están en la pestaña en este orden:

Panel	Para qué sirve
Propiedades del módulo	Medidas, grosor de los tableros, módulo alto, rotación, nombre y nota
Frente	Puertas y abatibles
Cajones	Cajones exteriores o interiores y los ajustes de cada cajón
Baldas	Medidas de las baldas horizontales y verticales, soportes de balda, barra de colgar, desplazamientos y compartimentos
Tiradores	Taladros para tiradores, o apertura por presión
Perfil Gola	Ranuras en los costados para abrir sin tirador
Patas	Patas regulables
Herrajes y uniones	Bisagras, guías, mecanismo elevable, colgadores y uniones del casco
Construcción	Trasera, Techo, Base, Lado izquierdo, Lado derecho
Relaciones	Módulos vecinos que van junto con este

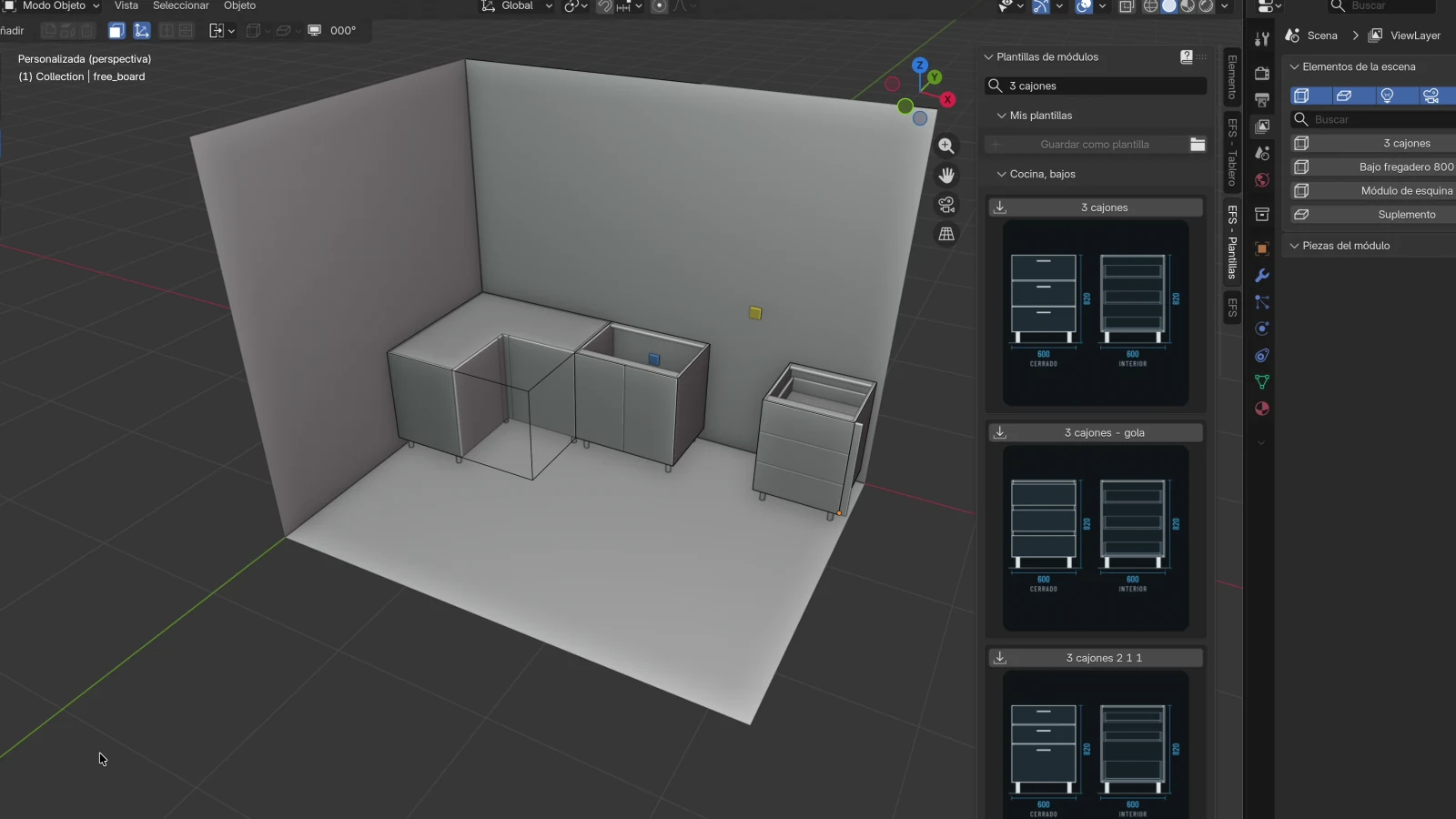

El módulo de esquina tiene su propia pestaña con otros paneles. Ver Módulo de esquina.

Propiedades del módulo¶

La parte superior de la pestaña, siempre abierta.

Opción	Qué hace	Por defecto	Valores
Ancho	Ancho exterior. El techo y la base, los travesaños, la trasera, los frentes, los cajones y las baldas se ajustan solos.	600 mm	100–5000 mm
Profundidad	Profundidad exterior, incluidos el frente y una trasera superpuesta.	580 mm	100–5000 mm
Altura	Altura exterior del casco, sin patas.	720 mm	100–5000 mm
Grosor	Grosor del casco: pone el mismo grosor en los costados, la base, el techo y todas las baldas. Los frentes y la trasera tienen su propio grosor.	18 mm	0–100 mm
Módulo alto	El módulo pasa a ser un módulo alto: sube a la altura del campo Altura de módulos altos (pestaña EFS, panel Propiedades de la escena), y sus frentes pasan al grupo de materiales F 2. Cuando lo desactivas, el módulo baja al suelo y los frentes vuelven a F 1.	desactivado	activado, desactivado
Rotación Z	Gira el módulo alrededor del eje vertical.	0°	0°, 90°, 180°, 270°
Nombre	El nombre del módulo en las listas y las exportaciones.	Módulo 1, Módulo 2…	texto libre
Nota	Tu nota sobre el módulo.	vacío	texto libre

Reglas:

Módulo alto solo aparece mientras el módulo no tiene patas. Cuando eliges patas, se desactiva solo.
También puedes cambiar el grosor de cada tablero por separado, en el panel Construcción. Grosor aquí los vuelve a poner todos en un mismo valor.
Si el módulo está relacionado con sus vecinos, bajo Ancho aparece Ancho de unión (la suma de los anchos con las separaciones), y bajo Altura aparece Altura de unión. Ver Relaciones.
Cuando seleccionas varios módulos, la parte superior del panel indica cuántos hay seleccionados y que los campos muestran el módulo activo. Ahí encuentras los botones Copiar a módulos seleccionados y Alinear con el activo y, con dos seleccionados, también Rellenar hueco y Relacionar con el módulo seleccionado. Los detalles están en el capítulo Trabajar más rápido.

Atención

Grosor también pone el mismo valor en los costados y en una base que hayas puesto en Ninguno en el panel Construcción. El techo y la base, los travesaños y las baldas se acortan entonces como si el costado estuviera ahí, y las baldas verticales se elevan como si la base estuviera ahí. Si el módulo no tiene costado o no tiene base, cambia el grosor en el panel Construcción, para cada tablero por separado. Si ya ha pasado, pon ese lado en Estándar y luego otra vez en Ninguno.

Frente¶

Las puertas y los abatibles del módulo. En el vídeo: haz clic en Frente, abre el menú desplegable Tipo y elige Dos puertas.

Haz clic en un tablero del módulo.
Abre el panel Frente.

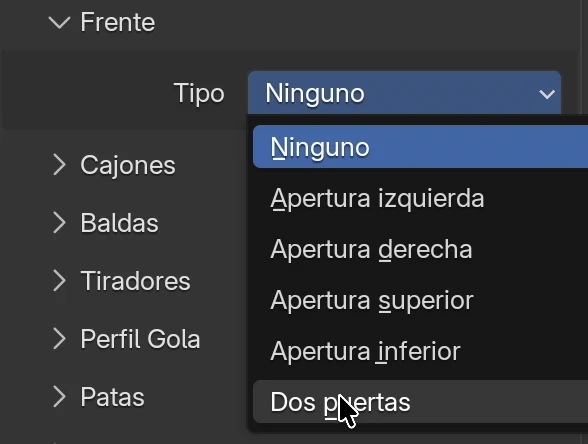

En el campo Tipo, elige el tipo de frente.
Si hace falta, ajusta Grosor, Separación y los salientes.
Las bisagras y el mecanismo elevable se eligen en el panel Herrajes y uniones.

Tipo de frente¶

Tipo	Qué obtienes
Ninguno	Un módulo sin frente.
Apertura izquierda	Una puerta con las bisagras a la izquierda.
Apertura derecha	Una puerta con las bisagras a la derecha.
Apertura superior	Un abatible con las bisagras arriba.
Apertura inferior	Un abatible con las bisagras abajo.
Dos puertas	Dos puertas con las bisagras en los lados exteriores, que se juntan en el centro.

Opciones¶

Opción	Qué hace	Por defecto	Valores
Tipo	Tipo de frente, ver la tabla de arriba.	Ninguno	6 tipos
Embutido	El frente va dentro del casco, entre los costados, el techo y la base, enrasado con el canto delantero. Los costados, el techo y la base ocupan entonces toda la profundidad (menos una trasera superpuesta).	desactivado	activado, desactivado
Grosor	Grosor del frente. Los costados, el techo y la base son menos profundos en esa medida.	18 mm	0–100 mm
Separación	La separación desde el borde del módulo hasta el borde del frente, en cada lado. Con dos puertas, la separación del centro es doble.	2 mm	0–100 mm
Saliente izquierdo	Mueve el borde izquierdo del frente. No aparece con Dos puertas.	0 mm	−2000 a 2000 mm
Saliente derecho	Mueve el borde derecho del frente. No aparece con Dos puertas.	0 mm	−2000 a 2000 mm
Saliente superior	El frente sobresale esta medida por encima del borde superior (negativo: más bajo).	0 mm	−2000 a 2000 mm
Saliente inferior	El frente sobresale esta medida por debajo del borde inferior (negativo: más alto).	0 mm	−2000 a 2000 mm

Los campos distintos de Tipo solo aparecen después de elegir un frente.

Cómo calcula EFS las medidas del frente (módulo de 600 × 720 mm, Separación 2 mm):

Una puerta: 596 × 716 mm.
Dos puertas: cada una de 296 × 716 mm. Entre ellas hay una separación de 4 mm.
Embutido: la puerta es además más estrecha en los dos costados y más baja en el techo y la base (con su Remetido). Con tableros de 18 mm, una puerta mide 560 × 680 mm.

Nota

En puertas sencillas y abatibles, el saliente del lado de las bisagras mueve todo el frente, y el saliente del lado contrario lo alarga. Con Apertura izquierda, un Saliente izquierdo positivo mueve la puerta hacia la derecha, y un Saliente derecho positivo la alarga hacia la derecha. Con Apertura derecha es al revés. En un abatible con Apertura superior pasa lo mismo con Saliente superior (mueve) y Saliente inferior (alarga), y con Apertura inferior al revés. Saliente izquierdo y Saliente derecho de un abatible lo alargan hacia ese lado.

Consejo

Para alargar 10 mm hacia la izquierda una puerta con Apertura izquierda, pon Saliente izquierdo en −10 mm y Saliente derecho en 10 mm. Así el borde derecho se queda donde estaba.

Reglas:

Cuando eliges un frente, los cajones desaparecen. Un módulo tiene o frentes o cajones.
Los frentes reciben el grupo de materiales F 1, y en un módulo alto F 2. El canto de los frentes es de 2 mm por defecto. Ver Acabados, cantos y materiales.
Cuando cambias el tipo de frente, el frente nuevo conserva el acabado del anterior.
F recorre los frentes del módulo seleccionado: Ninguno → Apertura izquierda → Apertura derecha → Dos puertas → Ninguno. En la segunda vuelta, los mismos frentes vienen con Embutido activado. Los abatibles se eligen en el menú.
O abre y cierra las puertas y los cajones del módulo seleccionado.
Shift+F oculta todos los frentes de la escena, para que puedas ver el interior. Los vuelves a mostrar con el icono de frentes del encabezado de la vista 3D.

Atención

Los frentes ocultados con Shift+F no entran en la lista de corte, los planos ni la estimación de costes. Vuelve a mostrarlos con el icono del encabezado antes de exportar.

Atención

Los campos Saliente izquierdo y Saliente derecho desaparecen cuando eliges Dos puertas, pero sus valores se mantienen. Si antes habías puesto un Saliente derecho, las dos puertas se ensanchan en esa medida y se solapan en el centro. Pon los salientes de nuevo a 0 antes de cambiar a dos puertas.

Cajones¶

Los cajones ocupan toda la altura del módulo y la reparten según proporciones. En el vídeo: en el segundo módulo, abre Cajones, elige Cajones exteriores e introduce Número 3.

Haz clic en un tablero del módulo.
Abre el panel Cajones.
En el campo Tipo, elige Cajones exteriores o Cajones interiores.
Haz clic en el campo Número, escribe el número de cajones y pulsa Enter.
Si hace falta, abre la sección Cajón 1, Cajón 2… y ajusta ese cajón.
Las guías se eligen en el panel Herrajes y uniones.

Tipo de cajones¶

Tipo	Qué obtienes
Ninguno	Un módulo sin cajones.
Cajones exteriores	Los frentes de cajón quedan sobre los cantos del casco y cubren toda la altura del módulo.
Cajones interiores	Los frentes de cajón van dentro del casco, entre los costados, el techo y la base, enrasados con el canto delantero.

Opciones del panel Cajones¶

Opción	Qué hace	Por defecto	Valores
Tipo	Tipo de cajones, ver la tabla de arriba.	Ninguno	Ninguno, Cajones exteriores, Cajones interiores
Número	Número de cajones.	0	0–5
Grosor del frente	Grosor de todos los frentes de cajón. Con cajones exteriores, los costados son menos profundos en esa medida.	18 mm	0–100 mm

Número y Grosor del frente solo aparecen después de elegir un tipo. Aparece una sección Cajón N por cada cajón, hasta el número que has introducido.

Cajón 1 a Cajón 5¶

Cada cajón tiene su propia sección plegable con los mismos campos. Cajón 1 es el de más abajo.

Opción	Qué hace	Por defecto	Valores
Proporción de altura	La parte de la altura que corresponde a este cajón. Unos cajones con las proporciones 1, 1, 2 reciben un cuarto, un cuarto y la mitad de la altura.	1	1–3
Proporción alt. interior	La altura de los laterales de la caja como fracción de la altura del cajón.	0,5	0,1–1,0
Grosor interior	Grosor de los laterales, el fondo y la trasera de la caja del cajón.	16 mm	0–100 mm
Separación frontal	La separación alrededor del frente de cajón, en cada lado. Entre dos cajones, la separación es doble.	2 mm	0–100 mm
Separación lateral int.	El espacio entre el costado del módulo y el lateral de la caja, para la guía.	10 mm	0–50 mm
Separación trasera	El espacio entre el final trasero de la caja y la trasera del módulo.	10 mm	0–50 mm
Saliente superior	El frente de cajón sobresale esta medida por arriba (negativo: más bajo).	0 mm	−2000 a 2000 mm
Saliente inferior	El frente de cajón sobresale esta medida por abajo (negativo: más alto).	0 mm	−2000 a 2000 mm

Cómo construye EFS un cajón (módulo de 600 × 580 × 720 mm, tableros de 18 mm, trasera superpuesta de 3 mm, tres cajones exteriores con proporción 1):

Cada cajón recibe 240 mm de altura. El frente mide 596 × 236 mm.
Los laterales de la caja miden 240 × 0,5 = 120 mm de alto y 580 − 18 − 10 − 3 = 549 mm de profundidad.
El fondo y la trasera de la caja van entre los laterales: miden 600 − 2 × 18 − 2 × 10 − 2 × 16 = 512 mm de ancho. La trasera de la caja se apoya sobre el fondo.
La caja está 5 mm por encima de la base del módulo.

Reglas:

Cuando eliges cajones, los frentes desaparecen. Un módulo tiene o cajones o frentes.
Si eliges un tipo pero Número se queda en 0, no hay cajones. Introduce un número.
Los frentes de cajón reciben el grupo de materiales F 1 (en un módulo alto F 2) y canto de 2 mm. La caja del cajón va al grupo Balda.
Con una guía del catálogo, EFS elige la longitud de la guía según la profundidad del cajón y taladra los costados. Con un sistema box (TANDEMBOX, LEGRABOX, MERIVOBOX), los laterales metálicos salen de la lista de corte, y el fondo y la trasera reciben sus medidas de la fórmula del fabricante. Ver Herrajes del proyecto.
D recorre las distribuciones de cajones: Ninguno → Cajones exteriores 1, 2, 3, 4, 5 → Cajones interiores 1 … 5 → Ninguno.
El recorte para sifón en un cajón se explica en el capítulo Baño: sifón y tuberías.

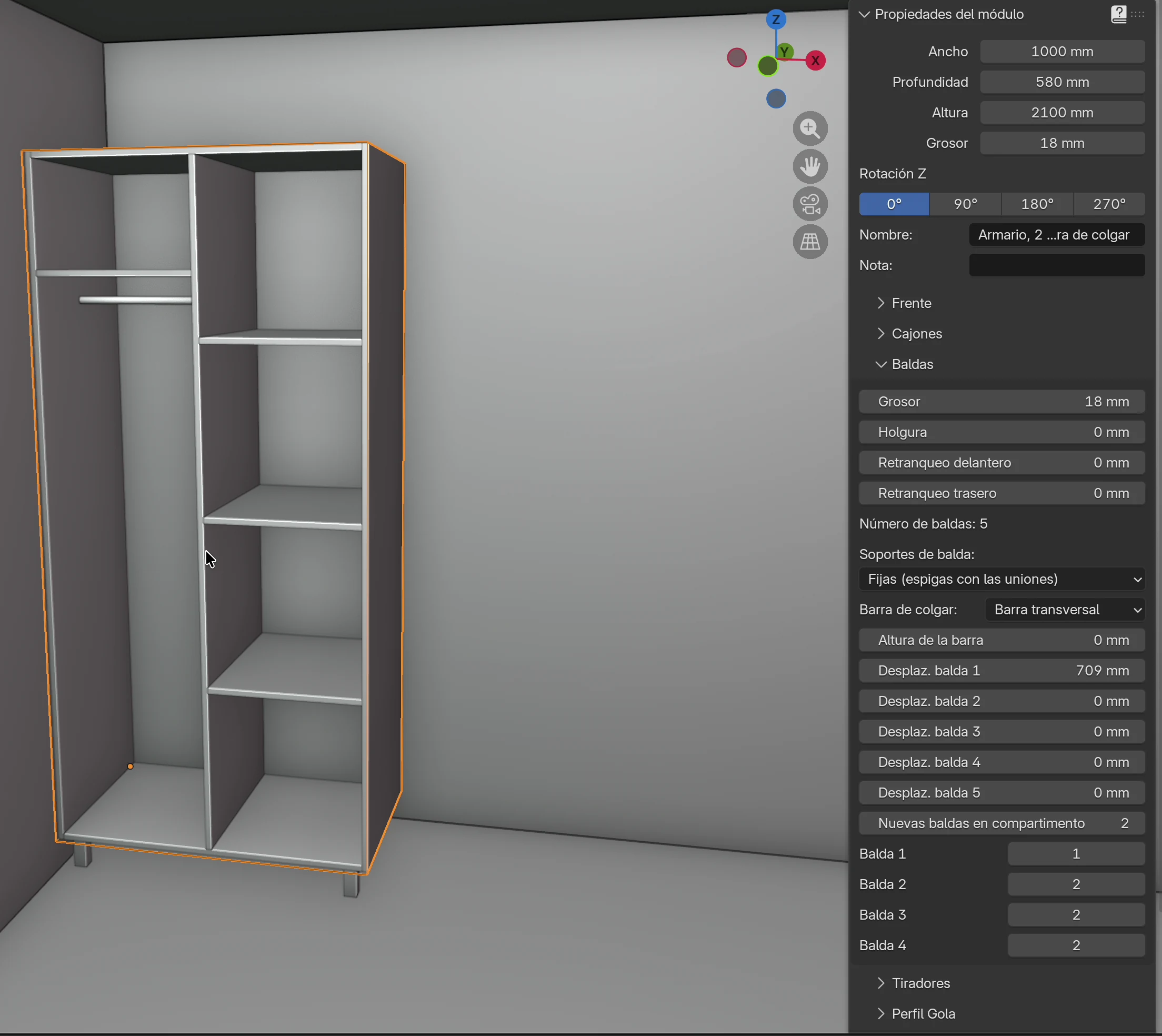

Baldas¶

Las baldas horizontales y las baldas verticales se añaden con el menú Añadir o con una tecla. El panel Baldas las ajusta todas juntas.

Haz clic en un tablero del módulo. Solo puede haber un objeto seleccionado.

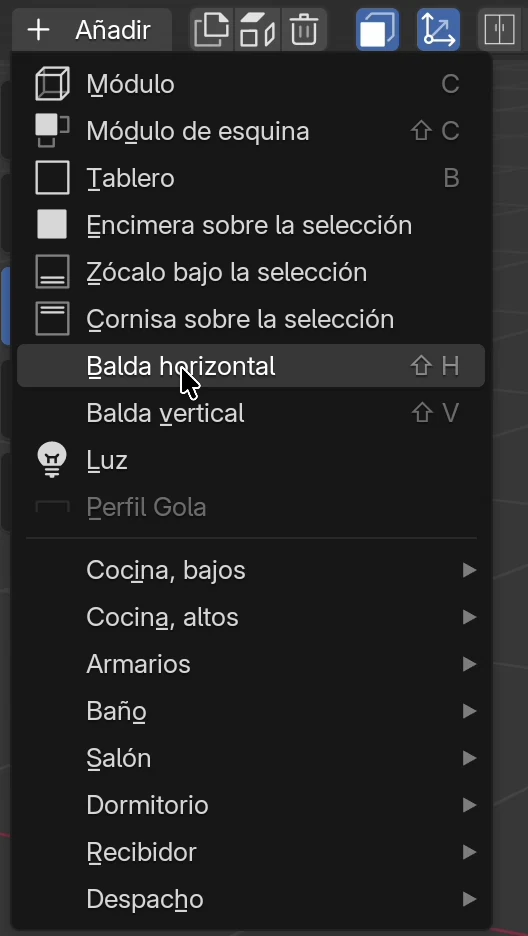

En el encabezado, haz clic en Añadir → Balda horizontal o pulsa Shift+H.
Para una balda vertical, haz clic en Añadir → Balda vertical o pulsa Shift+V.
Pulsa O para abrir las puertas y ver el interior. Otra vez O las cierra.
Abre el panel Baldas y ajusta las medidas, los desplazamientos y los compartimentos.

Cada balda nueva se reparte de forma uniforme con las demás. Las baldas horizontales dividen la altura interior, y las baldas verticales, el ancho.

Opciones¶

Opción	Qué hace	Por defecto	Valores
Grosor	Grosor de todas las baldas horizontales y verticales del módulo.	18 mm	0–100 mm
Holgura	La balda es más estrecha que el ancho interior en esta medida, la mitad a la izquierda y la mitad a la derecha. Una balda vertical es más baja en esta medida.	0 mm	−100 a 100 mm
Retranqueo delantero	La balda empieza esta medida por detrás del canto delantero del casco.	0 mm	−1000 a 1000 mm
Retranqueo trasero	La balda termina esta medida por delante de la trasera.	0 mm	−1000 a 1000 mm
Número de baldas	Solo informativo: cuántas baldas horizontales y verticales tiene el módulo.	–	–
Soportes de balda	Baldas fijas con espigas, o baldas regulables sobre soportes en filas de taladros. Ver Baldas regulables, Sistema 32.	Fijas (espigas con las uniones)	Fijas (espigas con las uniones); Regulables, Sistema 32 filas completas; Regulables, Sistema 32 junto a las baldas
Barra de colgar	Una barra para la ropa. Ver Un armario con compartimentos y barra.	Ninguno	Ninguno, Barra transversal, Barra extraíble
Altura de la barra	Altura del tubo sobre la base; 0 significa 60 mm por debajo de la balda superior o del techo. Solo con Barra transversal.	0 mm	0–3000 mm
Desplaz. balda 1 … Desplaz. balda 10	Saca una balda del reparto uniforme: una balda horizontal hacia arriba (+) o hacia abajo (−), una balda vertical hacia la derecha (+) o hacia la izquierda (−). El número es el lugar de la balda en el orden en que añadiste las baldas.	0 mm	−2500 a 2500 mm
Nuevas baldas en compartimento	En qué compartimento entre las baldas verticales va la siguiente balda horizontal, contando desde la izquierda. Solo cuando el módulo tiene una balda vertical.	1	1–11
Balda 1, Balda 2… (compartimento)	El compartimento en el que está esa balda horizontal. Solo cuando el módulo tiene una balda vertical.	el compartimento al que se añadió la balda	1–11
Balda 1 ↑ … mm ↓ … mm	Solo informativo: el espacio libre por encima y por debajo de la balda (en las baldas verticales, ← y →). No aparece cuando el módulo tiene a la vez baldas verticales y horizontales.	–	–

Cómo calcula EFS una balda (módulo de 600 × 580 mm, tableros de 18 mm, trasera superpuesta de 3 mm, sin frente): la balda mide 564 × 577 mm. Con un frente de 18 mm, la balda tiene 559 mm de profundidad. Con la trasera en ranura, la balda termina en la trasera, así que también es más corta en el Remetido de la trasera.

Reglas:

Un módulo puede tener como máximo 10 baldas horizontales y verticales en total.
Con una balda vertical, cada balda horizontal está solo en su propio compartimento y se reparte con las baldas de ese compartimento.
Soportes de balda solo aparece cuando el módulo tiene una balda horizontal.
Una balda recibe canto de 0,4 mm y el grupo de materiales Balda.
Añadir → Balda horizontal y Shift+H no funcionan mientras está seleccionada una balda sola o varios objetos. Haz clic en un costado, un frente u otro tablero del módulo. Balda vertical no funciona en un módulo de esquina.

Atención

Cuando seleccionas una balda y pulsas X (o la papelera del encabezado), se eliminan todas las baldas horizontales y verticales de ese módulo, no solo esa.

Nota

Los campos Grosor, Holgura, Retranqueo delantero y Retranqueo trasero solo aparecen mientras Permitir elegir material está activado (pestaña EFS, panel Publicación web → Ajustes). Está activado por defecto. Si no ves los campos, actívalo.

Tiradores¶

El panel Tiradores taladra los agujeros para los tiradores en las puertas y los frentes de cajón: los taladros pasantes van al plano, y los tiradores y los tornillos, a la lista de herrajes. Lo mismo se ajusta para todo el proyecto en Herrajes del proyecto, así que aquí solo cambias un módulo. Los detalles están en el capítulo Herrajes del proyecto.

Opción	Qué hace	Por defecto	Valores
Tirador	Tipo de tirador.	Ninguno	Ninguno, Tirador de barra, Pomo, Apertura por presión
Distancia entre taladros	La distancia entre los dos taladros de un tirador de barra. Solo para Tirador de barra.	128 mm	16–1200 mm
Orientación	Un tirador de barra en las puertas va en vertical o en horizontal. En los cajones siempre va en horizontal. Solo para un tirador de barra en puertas.	Vertical	Vertical, Horizontal
Posición	Altura del tirador en las puertas. En los cajones, el tirador va en el centro. Solo con puertas.	Borde superior	Borde superior, Borde inferior, Media altura
Desde el borde de apertura	Desde el borde de la puerta del lado de apertura hasta el centro del tirador (o hasta el taladro más cercano de una barra horizontal).	40 mm	10–500 mm
Desde borde sup./inf.	Desde el borde superior o inferior de la puerta hasta el centro del tirador (o hasta el taladro más cercano de una barra vertical).	50 mm	10–1000 mm

Reglas:

Apertura por presión añade un expulsor por cada puerta, abatible y cajón, sin taladros de tirador.
Si el módulo no tiene ni puertas ni cajones, bajo el campo Tirador aparece No hay puertas ni frentes de cajón que taladrar.
Desde el borde de apertura y Desde borde sup./inf. se ocultan mientras el módulo no tiene puertas.
En un módulo alto, Herrajes del proyecto pone el tirador en el borde opuesto: el Borde superior del proyecto pasa a ser el borde inferior del módulo alto.

Perfil Gola¶

El perfil Gola es una ranura en los costados para abrir sin tirador. Cantidad indica cuántas ranuras tiene el módulo. En el vídeo: abre Perfil Gola e introduce Cantidad 2.

Haz clic en un tablero del módulo.
Abre el panel Perfil Gola.
Haz clic en el campo Cantidad, escribe el número de ranuras y pulsa Enter.
Ajusta Profundidad, y la Posición Z y la Altura de cada ranura.

Opción	Qué hace	Por defecto	Valores
Cantidad	Número de ranuras. 0 significa sin perfil Gola.	0	0–3
Profundidad	Cuánto entra la ranura desde el canto delantero del costado hacia atrás.	28 mm	0–200 mm
Posición Z 1	Desde el borde superior del costado hasta el borde superior de la primera ranura. 0 significa que la ranura está abierta por arriba (perfil en L).	70 mm	0–5000 mm
Altura 1	Altura de la primera ranura.	70 mm	5–200 mm
Posición Z 2	Desde el borde inferior de la primera ranura hasta el borde superior de la segunda.	70 mm	10–5000 mm
Altura 2	Altura de la segunda ranura.	70 mm	5–200 mm
Posición Z 3	Desde el borde inferior de la segunda ranura hasta el borde superior de la tercera.	70 mm	10–5000 mm
Altura 3	Altura de la tercera ranura.	70 mm	5–200 mm

Los campos de la segunda y la tercera ranura solo aparecen cuando Cantidad es 2 o 3.

Reglas:

EFS hace la ranura solo en los costados izquierdo y derecho, si el módulo los tiene. Los frentes, el tablero de techo y los travesaños se quedan como están. Si un frente tiene que dejar sitio para el agarre que hay encima, acórtalo tú: dale a un cajón un Saliente superior negativo, y a las puertas un Saliente superior negativo en el panel Frente.
Si las ranuras no caben en la altura del costado, EFS reduce la Posición Z por sí solo para que quepan.
Añadir → Perfil Gola coloca un perfil de aluminio a lo ancho, uno por ranura: un perfil en L para la ranura superior cuando Posición Z 1 es 0 y, si no, un perfil en C. El botón está en gris mientras el módulo no tiene ranuras o mientras hay varios objetos seleccionados.
Estimación de costes cuenta dos cortes por ranura y la longitud del perfil (el ancho del módulo por el número de ranuras).

Patas¶

Patas regulables bajo el módulo. El módulo se eleva la altura de las patas. En el vídeo: abre Patas y elige Patas cuadradas.

Haz clic en un tablero del módulo.
Abre el panel Patas.
En el campo Tipo, elige Patas redondas o Patas cuadradas.
En el campo Altura, escribe la altura de las patas.

Opción	Qué hace	Por defecto	Valores
Tipo	Tipo de patas.	Ninguno	Ninguno, Patas redondas, Patas cuadradas
Altura	Altura de las patas. El módulo se eleva del suelo en esta medida.	100 mm	10–500 mm

Altura solo aparece después de elegir un tipo.

Reglas:

El módulo recibe cuatro patas, a 60 mm de los bordes.
La Altura del módulo no incluye las patas: un módulo de 720 mm de altura sobre patas de 100 mm tiene su borde superior a 820 mm.
Un módulo con patas no puede ser un módulo alto (Módulo alto): el campo se desactiva y se oculta.
Cuando pones Ninguno, las patas desaparecen y el módulo baja al suelo.
Las patas y sus tornillos van a la lista de herrajes.
L recorre las patas: Ninguno → Patas redondas → Patas cuadradas → Ninguno.
Un zócalo delante de las patas se añade con Añadir → Zócalo bajo la selección. Ver Zócalo, suplementos, paneles de remate y cornisa.

Herrajes y uniones¶

El panel Herrajes y uniones elige los herrajes y las uniones solo de este módulo. Para todo el proyecto, se eligen en Herrajes del proyecto. Los detalles están en los capítulos Herrajes del proyecto y Uniones: espigas, Confirmat, Minifix.

En el vídeo: abre Herrajes y uniones, elige Espigas en el campo Tipo de unión y pulsa Alt+Z para la vista de rayos X.

Opción	Cuándo aparece	Qué hace	Por defecto	Valores
Tipo de bisagra	El módulo tiene puertas o un abatible	Una bisagra del catálogo taladra la cazoleta, los tornillos y la placa de montaje.	Sin taladro (solo cantidad)	bisagras del catálogo
Nº de bisagras auto.	El módulo tiene puertas o un abatible	Número de bisagras según la altura de la puerta: hasta 900 mm 2, hasta 1600 mm 3, hasta 2000 mm 4, por encima 5.	desactivado	activado, desactivado
Bisagras	Nº de bisagras auto. está desactivado	Número de bisagras por puerta.	2	0–6
Mecanismo elevable	Apertura superior	El sistema elevable del abatible. Debajo ves el factor de potencia, el peso del frente y el mecanismo propuesto; en rojo si no encaja ninguno. Ver Módulos altos, columnas y abatibles.	Ninguno (bisagras)	sistemas elevables del catálogo
Tipo de guía	El módulo tiene cajones	Una guía o un sistema box del catálogo.	Sin taladro (solo cantidad)	guías del catálogo
Colgadores de módulo alto	Módulo alto está activado	Colgadores y un riel de pared tan largo como el módulo.	Ninguno	Ninguno, Colgadores en riel de pared, Colgadores atornillados a la pared
Tipo de unión	Siempre	La unión entre los tableros del casco.	Ninguno	Ninguno, Espigas, Confirmat, Minifix, Minifix y espigas
Diámetro de espiga	Espigas, Minifix y espigas	Diámetro de la espiga.	8 mm	4–20 mm
Nº de espigas	Espigas	Número de espigas por unión.	2	1–10
Longitud de espiga	Espigas, Minifix y espigas	Longitud de la espiga. El taladro en cara depende del grosor del tablero, y el taladro en canto se lleva el resto más 2 mm para la cola.	30 mm	16–100 mm
Prof. taladro en cara	Espigas, Minifix y espigas	Profundidad del taladro en la cara del tablero. 0 significa automático: grosor del tablero menos 6 mm, como máximo la mitad de la espiga.	0 mm	0–60 mm
Conectores por unión	Confirmat, Minifix, Minifix y espigas	Número de Confirmat o Minifix por unión.	2	1–10

Reglas:

Si EFS tiene que mover bisagras para que no choquen con las baldas, una línea bajo el campo indica cuántas bisagras se han movido.
Con Minifix y espigas, cada Minifix lleva una espiga al lado, así que no hay campo Nº de espigas.
Las espigas y los taladros no son tableros: no entran en la lista de corte. Las espigas van a la lista de herrajes.
Alt+Z activa y desactiva la vista de rayos X; en ella ves las espigas y los taladros.

Nota

Algunas etiquetas de este panel van abreviadas para caber en la barra lateral: Prof. taladro en cara es la profundidad del taladro en la cara del tablero, Nº de espigas el número de espigas por unión y Nº de bisagras auto. el número automático de bisagras.

Construcción¶

El panel Construcción tiene cinco secciones plegables, una por cada tablero del casco: Trasera, Techo, Base, Lado izquierdo y Lado derecho. Haz clic en una sección para abrirla.

Trasera¶

La trasera es un tablero fino de 3 mm. Puede ir superpuesta sobre el canto trasero, metida en un rebaje o deslizada en una ranura. En el vídeo: abre Trasera y cambia Construcción a En ranura.

Abre Construcción → Trasera.
En el campo Construcción, elige el método.
Ajusta Grosor y, para un rebaje o una ranura, también Remetido y Profundidad.

Construcción	Qué obtienes
Superpuesta	La trasera se atornilla sobre los cantos traseros del casco. Cubre todo el ancho y toda la altura del módulo.
En rebaje	La trasera va en un rebaje hecho en los cantos traseros del casco.
En ranura	La trasera se desliza en una ranura hecha en los tableros del casco, remetida desde el canto trasero.
Ninguno	Un módulo sin trasera.

Opción	Qué hace	Por defecto	Valores
Construcción	Cómo se monta la trasera, ver la tabla de arriba.	Superpuesta	Superpuesta, En rebaje, En ranura, Ninguno
Grosor	Grosor de la trasera. Con una trasera superpuesta, los costados, el techo y la base son menos profundos en esa medida.	3 mm	3–38 mm
Separación	La trasera es más pequeña en esta medida por cada uno de sus cuatro lados. Solo para Superpuesta.	0 mm	0–100 mm
Saliente izquierdo, Saliente derecho, Saliente superior, Saliente inferior	La trasera sobresale esta medida del borde de ese lado (negativo: más corta).	0 mm	−2000 a 2000 mm
Remetido	Desde el canto trasero del casco hasta la trasera. Solo para En rebaje y En ranura.	14 mm	3–50 mm
Profundidad	Profundidad de la ranura o del rebaje en el tablero. Solo para En rebaje y En ranura.	10 mm	0–15 mm

Lo que EFS hace por sí solo:

Con En ranura hace realmente una ranura, tan ancha como la trasera y tan profunda como la Profundidad, en los costados izquierdo y derecho, el techo y la base, y el travesaño trasero. La ranura empieza a una distancia igual al Remetido desde el canto trasero.
Con En rebaje hace un rebaje desde el canto trasero hasta el Remetido + el grosor de la trasera, tan profundo como la Profundidad.
Una trasera en ranura o en rebaje es más pequeña que el módulo, por cada lado, en el grosor del tablero menos la Profundidad. Un módulo de 600 × 720 mm con tableros de 18 mm y Profundidad 10 mm tiene una trasera de 584 × 704 mm.
En la lista de corte, estos tableros reciben una nota, por ejemplo Ranurado para trasera de 3 mm de grosor o Rebajado para trasera de 3 mm de grosor. La ranura también va al DXF y a los planos de los tableros. Ver Lista de corte y medida de corte.
Las baldas y las cajas de los cajones terminan en la trasera: con la trasera en ranura, también son más cortas en el Remetido.
Con Superpuesta y En rebaje, la lista de herrajes cuenta tornillos para la trasera, uno por cada 150 mm de perímetro. Una trasera en ranura la sujeta la ranura.
Con una ranura y un rebaje, Estimación de costes cuenta fresado CNC a lo largo del perímetro del módulo.

Consejo

Cuando cambias Grosor en Propiedades del módulo con la trasera en ranura o en rebaje, vuelve a introducir la Profundidad de la trasera (o vuelve a elegir En ranura). Solo entonces EFS recalcula cuánto más pequeña es la trasera que el módulo. Si no, la trasera entra en los costados más o menos de lo que dice el campo Profundidad.

Techo¶

El tablero de techo puede ir entre los costados o por encima de ellos, y un par de travesaños puede sustituirlo. En el vídeo: abre Techo, cambia Unión izquierda a Continuo y luego vuelve a ponerla en Embutido.

Abre Construcción → Techo.
En el campo Construcción, elige un tablero completo o travesaños.
Para un tablero completo, elige Unión izquierda y Unión derecha.

Construcción	Qué obtienes
Estándar	Un tablero de techo completo.
Travesaños dobles	Dos travesaños, delante y detrás.
Travesaño delantero	Solo el travesaño delantero.
Travesaño trasero	Solo el travesaño trasero.
Ninguno	Sin tablero de techo.

Opción	Cuándo aparece	Qué hace	Por defecto	Valores
Construcción	Siempre	Ver la tabla de arriba.	Estándar	5 opciones
Grosor	Todas salvo Ninguno	Grosor del tablero de techo o de los travesaños.	18 mm	0–100 mm
Unión izquierda, Unión derecha	Estándar	Embutido: el tablero de techo va entre los costados. Continuo: el tablero de techo pasa por encima del costado, y el costado es más bajo en el grosor del tablero de techo.	Embutido	Embutido, Continuo
Saliente izquierdo, Saliente derecho	Unión Continuo	El tablero de techo sobresale esta medida de la cara exterior del costado.	0 mm	0–2000 mm
Remetido	Todas salvo Ninguno	El tablero de techo o los travesaños bajan esta medida respecto al borde superior del módulo.	0 mm	0–1000 mm
Travesaño delantero	Travesaño delantero	Horizontal: el travesaño va tumbado. Vertical: el travesaño va de canto.	Horizontal	Horizontal, Vertical
Retranqueo delantero	Estándar y travesaño delantero	El tablero o el travesaño delantero queda esta medida por detrás del canto delantero.	0 mm	−1000 a 1000 mm
Ancho travesaño delantero	Travesaño delantero	Ancho del travesaño delantero.	60 mm	10–500 mm
Travesaño trasero	Travesaño trasero	Como el delantero.	Horizontal	Horizontal, Vertical
Retranqueo trasero	Estándar y travesaño trasero	El tablero o el travesaño trasero queda esta medida por delante del canto trasero.	0 mm	−1000 a 1000 mm
Ancho travesaño trasero	Travesaño trasero	Ancho del travesaño trasero.	60 mm	10–500 mm

Cómo calcula EFS el tablero de techo (módulo de 600 × 580 mm, tableros de 18 mm, trasera superpuesta de 3 mm, sin frente): con las dos uniones en Embutido, el tablero de techo mide 564 × 577 mm y los costados tienen 720 mm de altura. Con las dos uniones en Continuo, el tablero de techo tiene 600 mm de ancho y los costados tienen 702 mm de altura.

Travesaños en lugar de tablero de techo¶

Los módulos bajos de cocina llevan dos travesaños en lugar de un tablero de techo completo, y sobre ellos va la encimera. En el vídeo: en Techo, elige Construcción: Travesaños dobles.

Reglas:

Los travesaños van entre los costados: son tan anchos como el ancho interior del módulo (564 mm en un módulo de 600 mm con costados de 18 mm).
Cuando eliges travesaños, las dos uniones vuelven a Embutido, y los campos de unión y de saliente desaparecen.
Con la trasera en ranura o en rebaje, el travesaño trasero también recibe una ranura.
Shift+T recorre el techo: Ninguno → Estándar → Travesaños dobles → Travesaño delantero → Travesaño trasero → Ninguno.

Nota

Cuando pones Ninguno, el tablero de techo desaparece y su grosor cuenta como 0. Cuando vuelves a Estándar, el tablero vuelve con su grosor anterior.

Base¶

Los mismos campos y las mismas opciones que en Techo: Estándar, Travesaños dobles, Travesaño delantero, Travesaño trasero, Ninguno. Los travesaños se llaman Travesaño inferior delantero y Travesaño inferior trasero.

Diferencias:

Aquí, Remetido eleva la base (o los travesaños inferiores) por encima del borde inferior del módulo. Los costados siguen llegando hasta abajo, así que pueden hacer de zócalo. Los cajones y las baldas empiezan por encima de la base elevada.
La unión Continuo significa que la base pasa por debajo del costado, y el costado es más corto en el grosor de la base.
Para la base no hay ninguna tecla como Shift+T.

Lados izquierdo y derecho¶

Los costados del módulo. Las secciones Lado izquierdo y Lado derecho tienen los mismos campos.

Opción	Qué hace	Por defecto	Valores
Construcción	Estándar: el costado existe. Ninguno: sin costado.	Estándar	Estándar, Ninguno
Grosor	Grosor del costado.	18 mm	0–100 mm
Retranqueo delantero	El costado se queda esta medida antes del canto delantero.	0 mm	−1000 a 1000 mm
Retranqueo trasero	El costado se queda esta medida antes del canto trasero.	0 mm	−1000 a 1000 mm
Saliente superior	El costado sobresale esta medida por encima del borde superior (negativo: más bajo).	0 mm	−2000 a 2000 mm
Saliente inferior	El costado sobresale esta medida por debajo del borde inferior (negativo: más alto).	0 mm	−2000 a 2000 mm

Los campos distintos de Construcción solo aparecen con Estándar.

Reglas:

Cuando pones un costado en Ninguno, su grosor cuenta como 0: el techo y la base, los travesaños y las baldas llegan hasta el borde del módulo. Así se construyen módulos que comparten un costado con su vecino.
La ranura Gola solo va en los costados que existen.

Relaciones¶

Los módulos relacionados van junto con este módulo: cuando lo mueves, también se mueven ellos, con la separación que introduzcas. Úsalo para una línea de módulos y para un armario con altillo. Los detalles están en los capítulos Módulos bajos y la esquina y Un armario con compartimentos y barra.

Selecciona un módulo y luego añade un segundo módulo con Shift + clic.
Abre el panel Relaciones y haz clic en Relacionar con el módulo seleccionado.
O elige tú el módulo en el campo Lado izquierdo, Lado derecho, Encima o Debajo.

Opción	Qué hace	Por defecto	Valores
Relacionar con el módulo seleccionado	El segundo módulo seleccionado pasa a ser el vecino izquierdo, derecho, superior o inferior del activo. Aparece cuando hay dos módulos seleccionados; si no, el panel dice Selecciona un segundo módulo para relacionarlo.	–	botón
Mostrar ID	Muestra los nombres internos de los módulos de la escena, con los que los eliges en los campos de abajo.	desactivado	activado, desactivado
Lado izquierdo, Lado derecho, Encima, Debajo	El módulo que está en ese lado.	vacío	módulos de la escena
Desplaz. izquierdo, Desplaz. derecho, Desplaz. encima, Desplaz. debajo	La separación entre este módulo y el vecino.	0 mm	−5000 a 5000 mm
Incluir en el escalado: Ancho, Profundidad, Altura	Cuando cambias esa medida de este módulo, los módulos relacionados reciben la misma medida.	desactivado	activado, desactivado

Reglas:

Un vecino solo sigue al módulo en cuyo campo está introducido, no a toda la cadena.
Cuando cambias el ancho de este módulo, el vecino derecho se mueve con él.

Atención

Cuando eliminas un módulo, también se eliminan los módulos introducidos en sus campos Lado izquierdo, Lado derecho, Encima y Debajo. Si quieres conservar el vecino, vacía antes el campo.

Módulo de esquina¶

El módulo de esquina es un módulo en forma de L para la esquina de una cocina. Un brazo va a lo largo del ancho del módulo y el otro a lo largo de la profundidad, y cada uno tiene su propia puerta. En el rincón interior de la L, las puertas cierran contra dos estrechos tableros de montante de esquina. Se añade con Añadir → Módulo de esquina o Shift+C, o desde las plantillas. Cuando lo seleccionas, la pestaña EFS - Módulo tiene el panel Propiedades del módulo de esquina y sus propios subpaneles. Cómo colocarlo en la esquina de la estancia se explica en el capítulo Módulos bajos y la esquina.

Los tableros del módulo de esquina (nombres de la lista Piezas del módulo):

Tablero	Dónde está
Costado derecho 2	El panel trasero a lo largo de todo el ancho del módulo.
Costado izquierdo 2	El costado a lo largo de toda la profundidad del módulo, contra la otra pared.
Costado derecho 1	El costado del extremo del brazo a lo largo del ancho.
Costado izquierdo 1	El costado del extremo del brazo a lo largo de la profundidad.
Techo de esquina, Base de esquina, Balda de esquina 1 a 3	El techo, la base y las baldas en forma de L.
Puerta derecha	La puerta del brazo a lo largo del ancho.
Puerta izquierda	La puerta del brazo a lo largo de la profundidad.
Montante derecho, Montante izquierdo	Estrechos tableros de montante de esquina en el rincón interior, enrasados con las puertas.
Trasera izquierda, Trasera derecha	Tableros que cierran el recorte de la esquina trasera. Solo existen con un recorte.

El módulo de esquina no tiene trasera fina: sus paneles traseros son tableros del mismo grosor que el casco.

Propiedades del módulo de esquina

Opción	Qué hace	Por defecto	Valores
Ancho	Ancho exterior del módulo en L.	1200 mm	100–5000 mm
Profundidad	Profundidad exterior del módulo en L.	1160 mm	100–5000 mm
Altura	Altura, sin patas.	720 mm	100–5000 mm
Grosor	Grosor de todos los tableros del módulo de esquina, puertas incluidas.	18 mm	0–100 mm
Baldas	Número de baldas, repartidas de forma uniforme en la altura.	1	0–3
Módulo alto	Como en un módulo normal. Solo aparece sin patas.	desactivado	activado, desactivado
Rotación Z, Nombre, Nota	Como en un módulo normal.	–	–

Lado frontal

Opción	Qué hace	Por defecto	Valores
Ancho	La abertura del brazo a lo largo del ancho: desde el rincón interior hasta el final del módulo. El otro brazo tiene una profundidad igual al Ancho del módulo menos este valor.	638 mm (módulo de esquina nuevo)	0–5000 mm
Profundidad	La abertura del brazo a lo largo de la profundidad: desde el rincón interior hasta el extremo delantero del módulo. El brazo a lo largo del ancho tiene una profundidad igual a la Profundidad del módulo menos este valor.	598 mm (módulo de esquina nuevo)	0–5000 mm
Separación	La separación alrededor de las puertas. Las puertas son más bajas que el módulo en una Separación, la mitad arriba y la mitad abajo.	2 mm	0–100 mm
Bisagras	Número de bisagras por puerta.	2	0–6
Tipo de bisagra	Una bisagra del catálogo.	Sin taladro (solo cantidad)	bisagras del catálogo

Cómo calcula EFS las puertas del módulo de esquina (medidas por defecto): Puerta derecha mide Ancho − ancho del montante − 2 × Separación = 638 − 60 − 4 = 574 mm de ancho. Puerta izquierda mide Profundidad − profundidad del montante − 2 × Separación − Grosor = 598 − 60 − 4 − 18 = 516 mm de ancho. Las dos miden 720 − 2 = 718 mm de alto.

Tiradores: los mismos campos que el panel Tiradores de un módulo normal.

Recorte

Opción	Qué hace	Por defecto	Valores
Ancho	Ancho del recorte en la esquina trasera del módulo (contra las dos paredes), por ejemplo para un pilar o tuberías.	0 mm	0–5000 mm
Profundidad	Profundidad del recorte.	0 mm	0–5000 mm

El recorte solo aparece cuando los dos valores son mayores que 0. Entonces los paneles traseros, el techo, la base y las baldas se acortan alrededor del recorte, y los tableros Trasera izquierda y Trasera derecha lo cierran.

Montante de esquina (en la lista de piezas, Montante derecho y Montante izquierdo)

Opción	Qué hace	Por defecto	Valores
Ancho	Ancho del tablero Montante derecho, junto a Puerta derecha. 0 lo quita.	60 mm	0–500 mm
Profundidad	Ancho del tablero Montante izquierdo, junto a Puerta izquierda. 0 lo quita.	60 mm	0–500 mm

Los tableros de montante de esquina están en el grupo de materiales de los frentes (F 1, en un módulo alto F 2).

Patas

Opción	Qué hace	Por defecto	Valores
Tipo	Tipo de patas.	Ninguno	Ninguno, Patas redondas, Patas cuadradas
Altura	Altura de las patas.	100 mm	10–500 mm

Reglas:

El módulo de esquina tiene seis patas, y siete con un recorte (los dos valores mayores que 0).
Shift+H añade una balda, hasta tres. El módulo de esquina no tiene baldas verticales, cajones ni uniones del casco.
Herrajes del proyecto solo da al módulo de esquina bisagras y tiradores.
El panel Propiedades del módulo de esquina solo aparece mientras hay un solo objeto seleccionado.

Problemas frecuentes y soluciones¶

La pestaña EFS - Módulo está vacía o no aparece. No hay ningún tablero de un módulo seleccionado, o estás en modo edición. Haz clic en un tablero del módulo en la vista 3D. Si el encabezado dice Modo Edición, pulsa Tab.

He elegido Cajones exteriores, pero no hay cajones. Número está en 0. Escribe el número de cajones y pulsa Enter. O pulsa D.

Los frentes han desaparecido al añadir cajones. Un módulo tiene o frentes o cajones. Para un módulo con puertas y un cajón, pon dos módulos uno encima del otro y relaciónalos (Relaciones, Encima/Debajo). Así está construida la plantilla Puerta y cajón de los módulos bajos de cocina. Ver Plantillas y Mis plantillas.

Balda horizontal está en gris en el menú Añadir. Hay una balda o varios objetos seleccionados. Haz clic en un costado o en un frente del módulo.

He eliminado una balda y han desaparecido todas. Eliminar una balda elimina todas las baldas horizontales y verticales del módulo. Deshaz con Ctrl+Z y dale un desplazamiento a la balda que no quieres (Desplaz. balda N), o vuelve a añadir las baldas.

No veo el campo Módulo alto. El módulo tiene patas. Pon Patas → Tipo: Ninguno.

No veo los campos Remetido y Profundidad de la trasera. Solo aparecen con En rebaje y En ranura. El campo Separación solo aparece con Superpuesta.

No veo Saliente izquierdo en el techo. Solo aparece cuando Unión izquierda está en Continuo. Los travesaños no tienen uniones.

Los costados son menos profundos de lo que esperaba. La Profundidad del módulo incluye el frente y una trasera superpuesta. Un módulo de 580 mm de profundidad con puertas de 18 mm y una trasera de 3 mm tiene costados de 559 mm. Si necesitas costados de 580 mm, introduce Profundidad 601 mm.

No hay frentes en la lista de corte. Los frentes están ocultos con Shift+F. Vuelve a mostrarlos con el icono de frentes del encabezado y exporta de nuevo.

El botón Perfil Gola del menú Añadir está en gris. El módulo no tiene ranura Gola. En el panel Perfil Gola, introduce una Cantidad mayor que 0 y selecciona un solo tablero del módulo.

El vecino ha desaparecido al eliminar un módulo. El vecino estaba introducido en las Relaciones del módulo eliminado. Deshaz con Ctrl+Z, vacía el campo y vuelve a eliminar.

Atajos de este capítulo¶

Tecla	Acción
`N`	Barra lateral con las pestañas sí / no
`Shift`+`A`	El menú Añadir (el mismo que el botón Añadir del encabezado)
`Shift`+`H`	Nueva balda horizontal en el módulo seleccionado
`Shift`+`V`	Nueva balda vertical en el módulo seleccionado
`Shift`+`C`	Nuevo módulo de esquina
`O`	Abrir / cerrar puertas y cajones del módulo seleccionado
`F`	Frente siguiente: ninguno, izquierda, derecha, dos puertas, y luego lo mismo con Embutido
`Shift`+`F`	Ocultar los frentes de la escena
`D`	Siguiente distribución de cajones: exteriores 1–5, interiores 1–5, sin cajones
`L`	Patas siguientes: redondas, cuadradas, sin patas
`Shift`+`T`	Techo siguiente: tablero completo, travesaños, sin tablero de techo
`U`	Módulo alto / bajo
`Alt`+`Z`	Vista de rayos X: ves las espigas y los taladros
`X`	Eliminar: el módulo, o todas las baldas del módulo si hay una balda seleccionada
`Ctrl`+`Z`	Deshacer la última acción

Las teclas F, D, L, Shift+T y U también funcionan con varios módulos seleccionados: todos reciben el siguiente estado del módulo activo. Todos los atajos están en el capítulo Atajos de teclado.

Siguiente¶

Siguiente capítulo: Acabados, cantos y materiales
