Kupaonica: sifon i cijevi

Element ispod umivaonika treba otvor u leđima za priključke vode i odvoda i izrez u ladici oko sifona. EFS oboje reže na pločama: Otvor za cijevi u leđima elementa, Izrez za sifon u leđima i dnu ladice. Izrezane ploče idu u krojnu listu kao CNC ploče i u DXF s konturom izreza. U ovom poglavlju postavljaš viseći element ispod umivaonika iz predložaka, s gornjim rubom na 850 mm, i režeš oba izreza prema instalacijama ucrtanima na zidu.

Video: D03 Kupaonica: sifon i cijevi

Isti tok rada u videu od minute i pol.

Pogledaj na YouTubeu

Prije nego počneš

• Ucrtaj prostoriju i na zid iza umivaonika dodaj oznake vode, odvoda i plina. Po njima EFS predlaže mjere i položaj izreza. Kako se ucrtavaju, piše u poglavlju Prostorija, otvori i instalacije. Bez oznaka izrezi rade, ali sa zadanim mjerama na sredini elementa.
• Za Otvor za cijevi element mora imati leđa. Za Izrez za sifon mora imati ladice.
• Izreze reži zadnje, kad su mjere elementa i ladice konačne (vidi Kad promijeniš element nakon izreza).

Tok rada iz videa

U videu je kupaonica 2400 × 2200 × 2500 mm. Na zidu A su dvije oznake vode i oznaka odvoda.

1. Otvori karticu EFS - Predlošci, panel Predlošci elementa, i kategoriju Kupaonice.
2. U polje za pretragu upiši umivaonika 1200 i pritisni Enter.

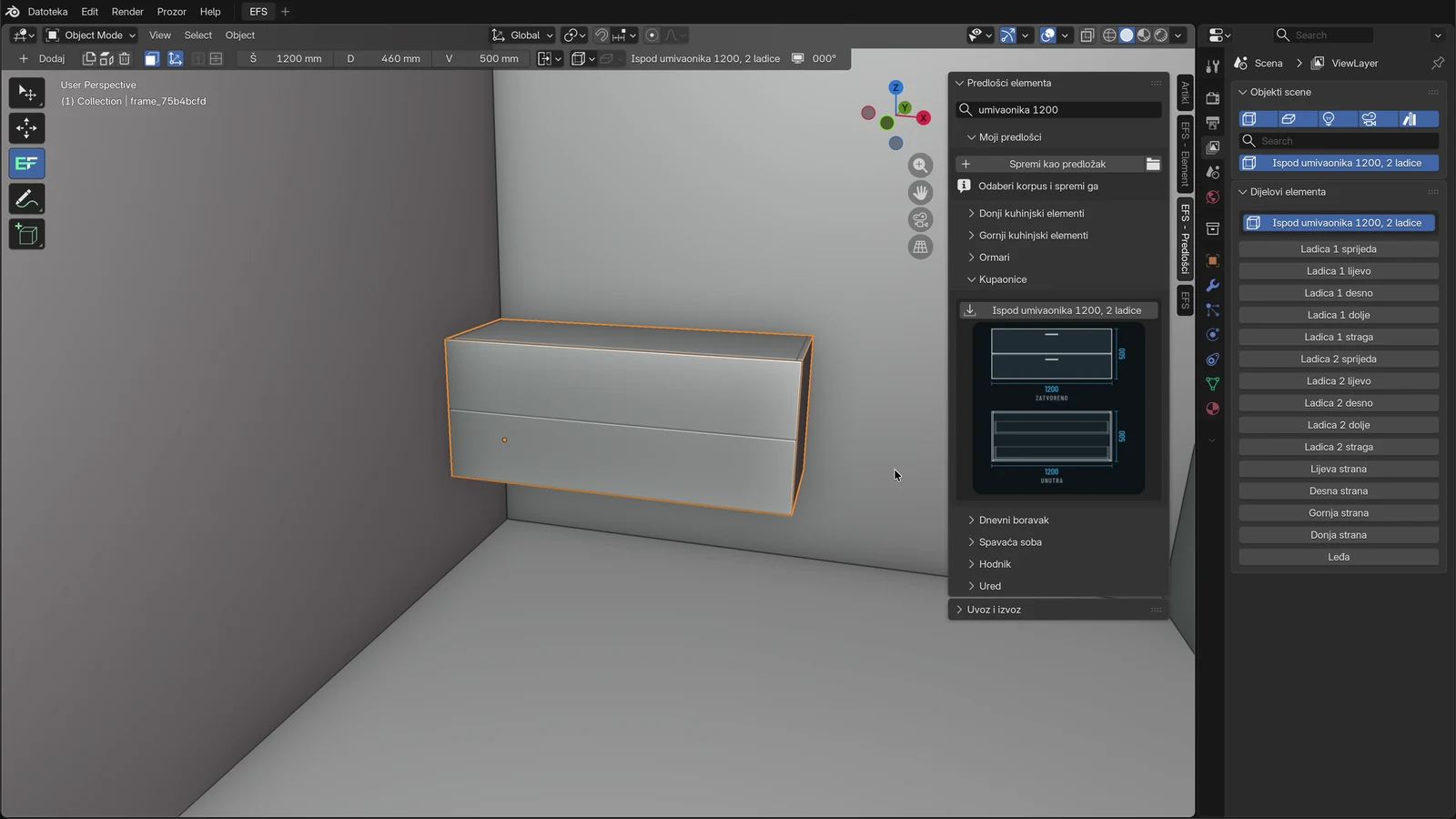

3. Klikni Ispod umivaonika 1200, 2 ladice. Element sjedne u kut, ispred oznaka vode i odvoda, s gornjim rubom na 850 mm.
4. Klikni element, desni klik, pa Dodaj uz element → Otvor za cijevi.

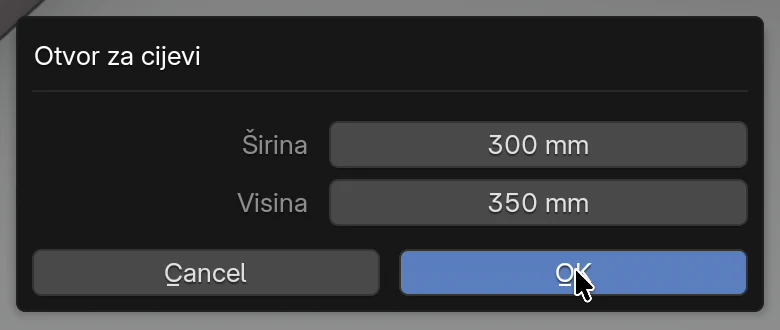

5. Prozor predloži Širina 300 mm i Visina 330 mm. Promijeni Visina na 350 mm i klikni OK.

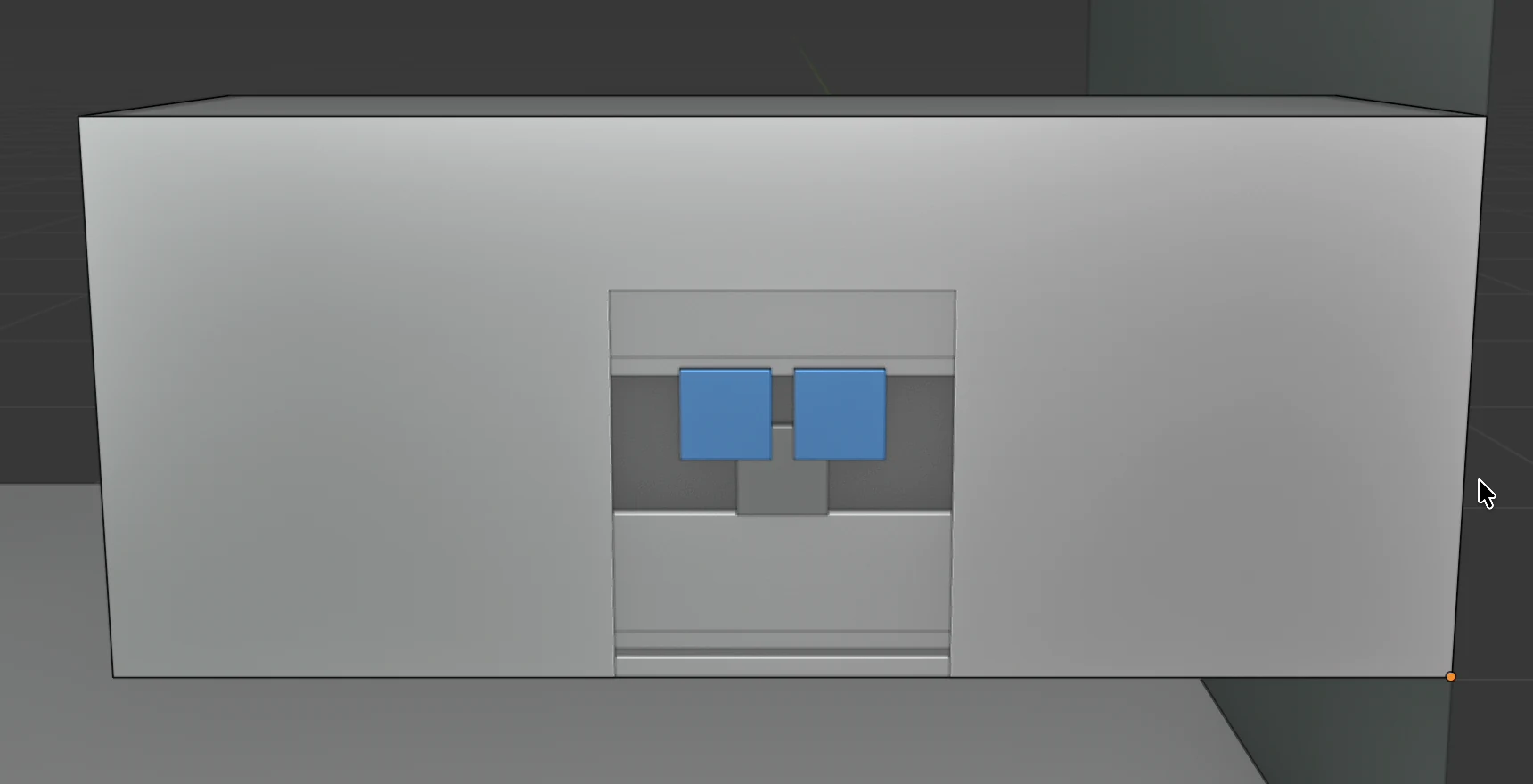

6. Pogledaj element odostraga: kroz otvor u leđima vide se oznake vode i odvoda.
7. Klikni element, desni klik, pa Dodaj uz element → Izrez za sifon. Potvrdi Širina 250 mm i Dubina 250 mm klikom na OK.

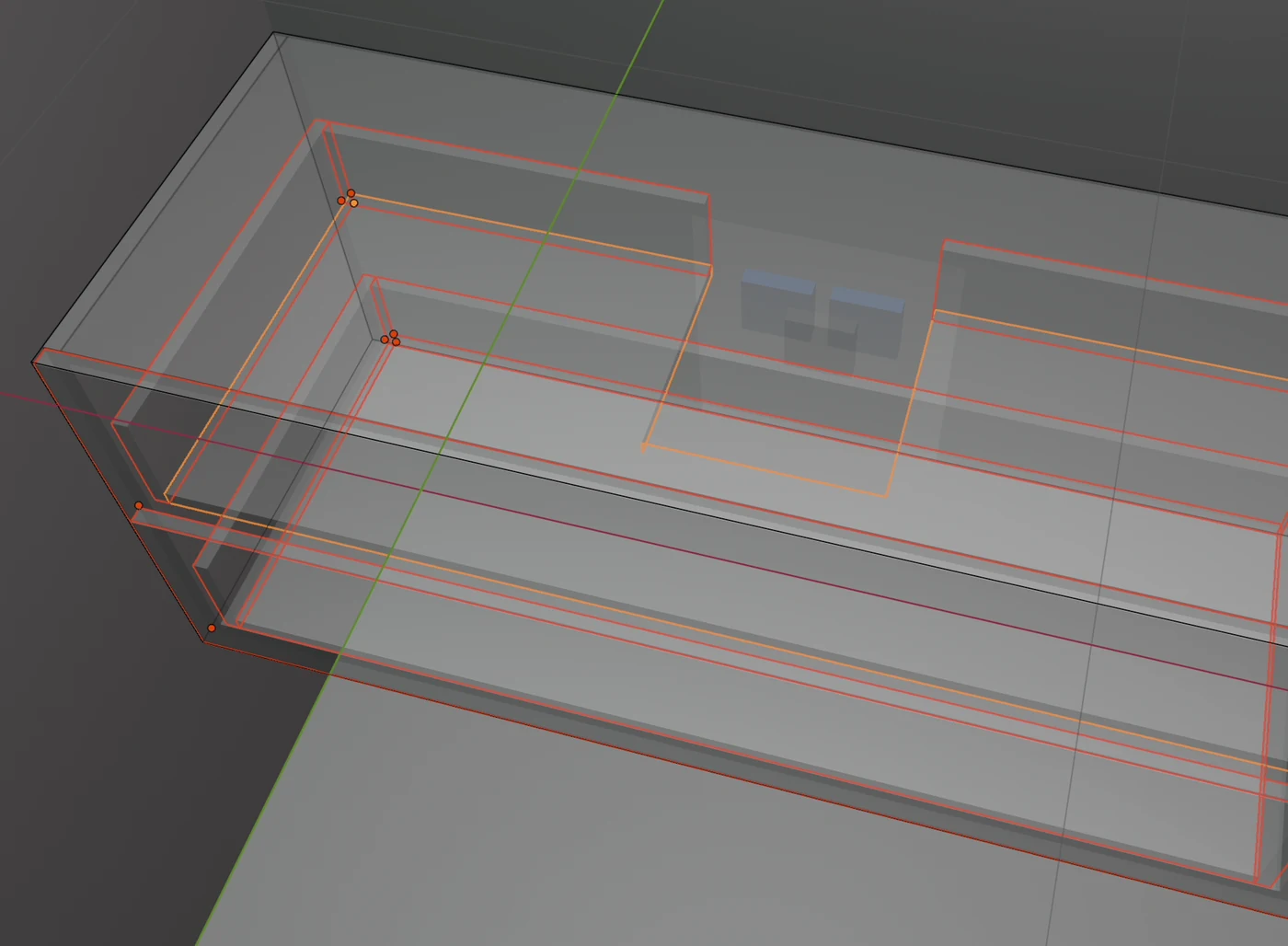

8. Pogledaj odozgo u prozirnom prikazu (Alt+Z): leđa gornje ladice prerezana su cijelom visinom, a dno ima U-izrez.

Element ispod umivaonika

1. Klikni u prazan dio 3D pogleda, da ništa nije odabrano.
2. U kartici EFS - Predlošci otvori kategoriju Kupaonice.
3. Klikni gumb s nazivom predloška, npr. Ispod umivaonika 1200, 2 ladice.

Gdje predložak sjedne i kako ga pomaknuti, piše u poglavlju Predlošci i Moji predlošci.

Predlošci ispod umivaonika

Predložak	Š × D × V	Fronte	Leđa	Otvor za cijevi	Izrez za sifon
Ispod umivaonika 1200, 2 ladice	1200 × 460 × 500 mm	dvije vanjske ladice, svaka 250 mm	položena, 3 mm	da	da
Ispod umivaonika 600, 2 ladice	600 × 460 × 500 mm	dvije vanjske ladice, svaka 250 mm	položena, 3 mm	da	da
Ispod umivaonika 800, 2 vrata	800 × 460 × 500 mm	dvoja vrata	nema	ne: Element nema leđa.	ne: Element nema ladicu.

Ostali kupaonski predlošci (ormarić s ogledalom, gornji ormarić, visoki kupaonski) su u popisu predložaka.

Visina 850

Sva tri predloška ispod umivaonika vise na zidu, bez nogica:

• dno elementa je na 350 mm od poda, a visina korpusa 500 mm, pa je gornji rub na 850 mm;
• element nije Gornji element, pa mu fronte ostaju u grupi F 1;
• Dubina 460 mm uključuje fronte ladica i leđa.

Za drugu visinu pomakni element: odaberi ga, pritisni 3, upiši pomak i pritisni Enter. Na primjer 50 podigne gornji rub na 900 mm. Vidi Pomicanje: 1, 2 i 3.

Savjet

Postavi element tako da mu je sredina ispred odvoda. Pomakni ga tipkom 1 za razliku između sredine elementa i oznake odvoda. Tada su i otvor i izrez za sifon na sredini.

Napomena

Okvir Okovi i spojevi nudi Vješaci gornjeg elementa samo kad je uključen Gornji element. Element ispod umivaonika zato nema vješaka u popisu okova. Okov za vješanje na zid naruči sam.

Oznake instalacija iza elementa

Oznake dodaješ u kartici EFS, panel Svojstva prostorije, okvir Otvori i instalacije: gumb + pa Voda, Odvod ili Plin. Za svaku oznaku upišeš Zid, Od početka zida (do sredine oznake) i Visina od poda. Detalji su u odlomku Otvori i instalacije.

Na zidu je svaka oznaka kvadrat 80 × 80 mm: oznaka vode je plava, odvoda siva, a plina žuta. Kvadrat počinje na upisanoj Visina od poda i ide 80 mm prema gore. Po tom kvadratu EFS računa izreze. EFS uzima oznaku kao „iza elementa“ kad:

• je prostorija uključena (Prikaži prostoriju u panelu Svojstva prostorije);
• oznaka barem dijelom leži unutar širine i visine leđa elementa;
• je najviše 250 mm iza leđa (element stoji uz zid ili blizu njega).

Oznake iznad ili ispod elementa, lijevo ili desno od njega i na drugom zidu se ne broje.

Izrez	Koje oznake gleda
Otvor za cijevi	voda, odvod i plin
Izrez za sifon	samo odvod

Oznake u videu:

Oznaka	Zid	Od početka zida	Visina od poda	Kvadrat na zidu
Voda	A	550 mm	550 mm	510–590 mm, visina 550–630 mm
Voda	A	650 mm	550 mm	610–690 mm, visina 550–630 mm
Odvod	A	600 mm	500 mm	560–640 mm, visina 500–580 mm

Otvor za cijevi

Pravokutni otvor u leđima elementa, otvoren prema dolje, kroz koji ulaze cijevi.

1. Klikni element.
2. Desni klik, Dodaj uz element → Otvor za cijevi.
3. Prozor pokaže predložene mjere. Promijeni ih ako treba.
4. Klikni OK.

Prozor Otvor za cijevi

Opcija	Što radi	Zadano	Vrijednosti
Širina	Širina otvora.	predložena po oznakama, bez oznaka 300 mm	0–1000 mm; 0 znači predloženu
Visina	Visina otvora od donjeg ruba leđa prema gore.	predložena po oznakama, bez oznaka 250 mm	0–1000 mm; 0 znači predloženu
OK	Reže otvor.	–	gumb
Cancel	Zatvara prozor bez reza.	–	gumb

Položaj otvora lijevo-desno se ne upisuje: EFS ga postavlja sam.

Kako EFS predloži otvor

Bez oznaka iza elementa otvor je 300 × 250 mm, na sredini leđa. S oznakama:

1. EFS uzme sve oznake vode, odvoda i plina iza elementa.
2. Oko njih doda 50 mm zazora lijevo, desno i iznad.
3. Širina je razmak od lijevog do desnog ruba tog okvira, a najmanje 300 mm.
4. Visina je od donjeg ruba leđa do gornjeg ruba okvira, najmanje 250 mm i najviše do vrha leđa.
5. Sredina otvora je na sredini oznaka.

Primjer iz videa: oznake su od 510 do 690 mm, a gornji rub najviše oznake je na 630 mm. Sa zazorom to je 460–740 mm, dakle 280 mm, pa Širina postane 300 mm. Leđa počinju na 350 mm, pa je Visina 630 + 50 − 350 = 330 mm. Sredina otvora je na 600 mm, ispred odvoda.

Pravila

• Otvor ide samo u leđa elementa. Donja ploča, bočnice i traverze ostaju cijele.
• Otvor je uvijek otvoren prema dolje, do donjeg ruba leđa.
• Otvor ostaje unutar leđa. Kad bi s predloženom sredinom izašao preko ruba leđa, EFS ga pomakne prema sredini.
• Leđa s otvorom postaju CNC ploča (vidi Krojna lista, DXF i crteži).
• Element bez leđa javi Element nema leđa. i ništa ne reže.
• Svaki Otvor za cijevi reže u već izrezana leđa. Drugi, veći otvor proširi prvi. Za manji otvor prvo poništi rez s Ctrl+Z.

Pazi

Širina i Visina moraju biti manje od leđa. Otvor visok kao leđa prereže ih na dva komada, a otvor širok kao leđa odreže im cijeli donji dio.

Savjet

Ako otvor nije gdje su cijevi, provjeri oznake na zidu, ne mjere u prozoru. Poništi rez s Ctrl+Z, ispravi Od početka zida i Visina od poda oznaka i ponovi Otvor za cijevi.

Izrez za sifon

U-izrez oko sifona u ladici, da ladica prolazi pored odvoda: leđa ladice režu se cijelom visinom, a dno dobije izrez od stražnjeg ruba prema naprijed.

1. Klikni element.
2. Desni klik, Dodaj uz element → Izrez za sifon.

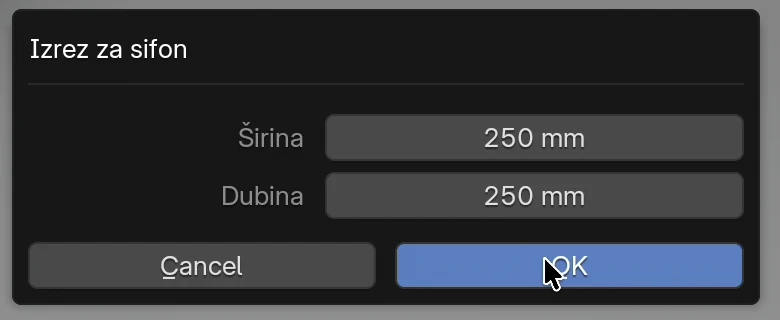

3. Upiši Širina i Dubina ili ostavi 250 mm.
4. Klikni OK.

Prozor Izrez za sifon

Opcija	Što radi	Zadano	Vrijednosti
Širina	Širina izreza, lijevo-desno. Ista je u leđima i u dnu ladice.	250 mm	50–600 mm
Dubina	Koliko izrez ide u dno ladice, od stražnjeg ruba prema naprijed.	250 mm	50–500 mm
OK	Reže izrez.	–	gumb
Cancel	Zatvara prozor bez reza.	–	gumb

Prozor pamti zadnje upisane mjere dok ne zatvoriš program.

Koje ladice dobiju izrez

Iza elementa	Koje ladice	Gdje je izrez lijevo-desno
Nema oznake odvoda	Samo gornja ladica	Na sredini ladice
Oznaka odvoda	Gornja ladica i svaka ladica čija leđa sežu iznad donjeg ruba oznake odvoda	Na sredini oznake odvoda. Ako ih je više, na sredini između njih.

Ladice se broje odozdo: u elementu s dvije ladice gornja je Ladica 2. Primjer iz videa: odvod je na 500 mm, a leđa donje ladice završavaju na 498 mm, pa izrez dobije samo gornja ladica. Da je odvod na 400 mm, izrez bi dobile obje.

Što se reže

Ploča	Izrez
Leđa ladice (Ladica 2 straga)	Prerezana cijelom visinom, u širini izreza. Ostanu dva komada iz jedne ploče.
Dno ladice (Ladica 2 dolje)	U-izrez Širina × Dubina, otvoren prema stražnjem rubu.
Fronta i stranice ladice	Ne režu se.
Leđa elementa	Ne režu se. Za njih koristi Otvor za cijevi.

Pravila:

• Element bez ladica javi Element nema ladicu. i ništa ne reže.
• Dubina mora biti manja od dubine kutije ladice, inače se dno prereže na dva komada. U elementu dubine 460 mm kutija ladice duboka je 429 mm.
• Širina mora biti manja od širine leđa ladice. U elementu širine 600 mm leđa ladice široka su 512 mm, a u elementu od 1200 mm 1112 mm.
• Ponovljeni Izrez za sifon reže u već izrezane ploče. Za manji izrez prvo poništi s Ctrl+Z.

Krojna lista, DXF i crteži

Izrezane ploče su CNC ploče: imaju konturu koja nije pravokutnik.

Izvoz	Što dobiješ
Krojna lista (Lista rezanja u Excel, PDF)	Ploča ostaje jedan red, s mjerom cijele ploče. U stupcu CNC dobije oznaku CNC 1, CNC 2… (vidi CNC oznaka)
DXF (Izvoz DXF - sve, Izvoz DXF - odabrano)	Kontura ploče s izrezom. Leđa ladice su dva komada iz jedne ploče: obje konture su u DXF-u, u sloju CONTOUR.
PDF crteži	Crtež izrezane ploče, kad je u Izvoz → Postavke uključeno CNC ploče (zadano uključeno). Vidi Postavke izvoza.
Kote u pogledu (M)	Na izrezanoj ploči mjere ploče i izreza.
Procjena troška i ponuda	Ploče se računaju kao i prije. Izrezi nemaju svoju stavku.

Primjer iz videa: tri CNC ploče, Leđa s otvorom 300 × 350 mm, Ladica 2 straga prerezana u širini 250 mm i Ladica 2 dolje s izrezom 250 × 250 mm.

Pravila:

• Uz DXF: samo CNC i bušene (Izvoz → Postavke) izrezane ploče uvijek idu u DXF, a obične pravokutne ploče ne.
• Kod leđa ladice CNC iz jedne ploče reže dva komada. U krojnoj listi je jedan red s mjerom cijele ploče: kroji se jedna ploča, a ne dvije.
• Mjera u krojnoj listi je mjera pravokutnika oko ploče. Izrez ne mijenja Duljinu ni Širinu.

Detalji o stupcima krojne liste i slojevima DXF-a su u poglavljima Krojna lista i mjera reza i Bušenja, DXF, MPR i CIX.

Savjet

Element s izrezima spremi kao svoj predložak (vidi Moji predlošci). Izrezane ploče spremaju se sa svojom konturom, pa sljedeći umivaonik dođe već izrezan.

Kad promijeniš element nakon izreza

EFS izreze ne računa ponovno:

Promjena	Što se dogodi s izrezom
Širina, Visina ili Dubina elementa	Izrezana ploča se razvuče ili stisne, a s njom i izrez. Mjere izreza više nisu one koje si upisao.
Vrsta ili broj ladica	EFS napravi nove ladice, bez izreza za sifon.
Pomak elementa	Izrez ostaje gdje je bio na ploči, a oznake na zidu se ne gledaju ponovno.

Ako si mjere promijenio nakon izreza, poništi promjene s Ctrl+Z do prije izreza, promijeni mjere i izreži ponovno. Ako je prekasno za poništavanje, postavi element ponovno iz predloška.

Česte greške i rješenja

Otvor za cijevi i Izrez za sifon su sivi. Ništa nije odabrano, odabran je kutni element ili slobodna ploča, ili si u načinu Edit Mode. Klikni ploču elementa. Iz Edit Mode izađi s Tab.

Poruka Element nema leđa. Element nema leđa (npr. Ispod umivaonika 800, 2 vrata). Cijevi tada prolaze bez otvora. Ako trebaš leđa, u kartici EFS - Element, okvir Konstrukcija → Leđa, postavi Konstrukcija na Položeno (vidi Leđa).

Poruka Element nema ladicu. Element ima vrata ili nema fronti. Izrez za sifon reže samo ladice.

Otvor je 300 × 250 mm na sredini, a cijevi su drugdje. EFS nije našao oznake iza elementa: prostorija je isključena, oznake nisu ucrtane, na drugom su zidu, ispod ili iznad elementa ili više od 250 mm iza njega. Poništi s Ctrl+Z, ispravi oznake i ponovi.

Izrez za sifon je samo u gornjoj ladici, a odvod je niže. Oznaka odvoda nije iza elementa ili je ispod njegova dna. Ispravi Visina od poda oznake odvoda, poništi izrez i ponovi.

Izrez za sifon nije ispred odvoda. Bez oznake odvoda izrez je na sredini ladice. Ucrtaj odvod ili pomakni element tako da mu je sredina ispred odvoda.

Otvor je premali. Ponovi Otvor za cijevi s većim mjerama: novi otvor proširi stari.

Otvor ili izrez je prevelik. Poništi s Ctrl+Z i izreži ponovno s manjim mjerama.

Leđa su se raspala na dva komada. Visina otvora bila je veća od leđa. Poništi s Ctrl+Z i upiši manju visinu.

Izrez za sifon je nestao. Promijenio si vrstu ili broj ladica. Ponovi Izrez za sifon.

Izrez se razvukao. Promijenio si mjere elementa nakon izreza. Vidi Kad promijeniš element nakon izreza.

Prečaci u ovom poglavlju

Tipka	Radnja
desni klik	Izbornik s Dodaj uz element → Otvor za cijevi i Izrez za sifon
Alt+Z	Prozirni prikaz: vide se izrezi u ladicama
M	Kote: mjere izrezanih ploča
1	Pomak elementa lijevo-desno, ispred odvoda
3	Pomak elementa gore-dolje, za drugu visinu umivaonika
Ctrl+Z	Poništi izrez

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Hodnik i dnevni boravak iz predložaka
