Baldas regulables, Sistema 32

Las baldas regulables apoyan en soportes colocados en filas de taladros de Ø5 separados 32 mm. En este capítulo eliges los soportes de balda, ves dónde taladra EFS las filas de taladros y cómo se ajustan las baldas a la retícula. Al final vienen los compartimentos entre baldas verticales, y los soportes en la lista de herrajes y en el precio.

Vídeo: C03 Baldas regulables, Sistema 32

El mismo flujo de trabajo en un vídeo de minuto y medio, en inglés.

Ver en YouTube (vídeo en inglés)

Antes de empezar

• Abre un proyecto con un módulo que tenga al menos una balda horizontal. Cómo se añaden baldas y qué significan los campos del recuadro Baldas se explica en el capítulo Cómo se construye un módulo.
• El campo Soportes de balda solo aparece cuando el módulo tiene una balda horizontal. Un módulo de esquina no tiene baldas regulables.
• Ves el interior cuando abres las puertas con O o ocultas los frentes con Shift+F. Los taladros se ven en la vista Rayos X, tecla Alt+Z.

Atención

Los frentes ocultos con Shift+F no entran en la lista de corte, el PDF, el DXF, las etiquetas, el presupuesto ni el render. Antes de exportar, vuelve a mostrarlos con el icono de frentes del encabezado de la Vista 3D.

Flujo de trabajo del vídeo

En el vídeo hay una cocina terminada cuyos Herrajes del proyecto están ajustados a baldas regulables con taladros junto a las baldas. El módulo alto Dos puertas (800 × 350 × 720 mm) tiene dos baldas.

1. Haz clic en un tablero del módulo y abre la pestaña EFS - Módulo.
2. Abre el recuadro Baldas. En Soportes de balda pone Regulables, Sistema 32 junto a las baldas. Consulta Soportes de balda.

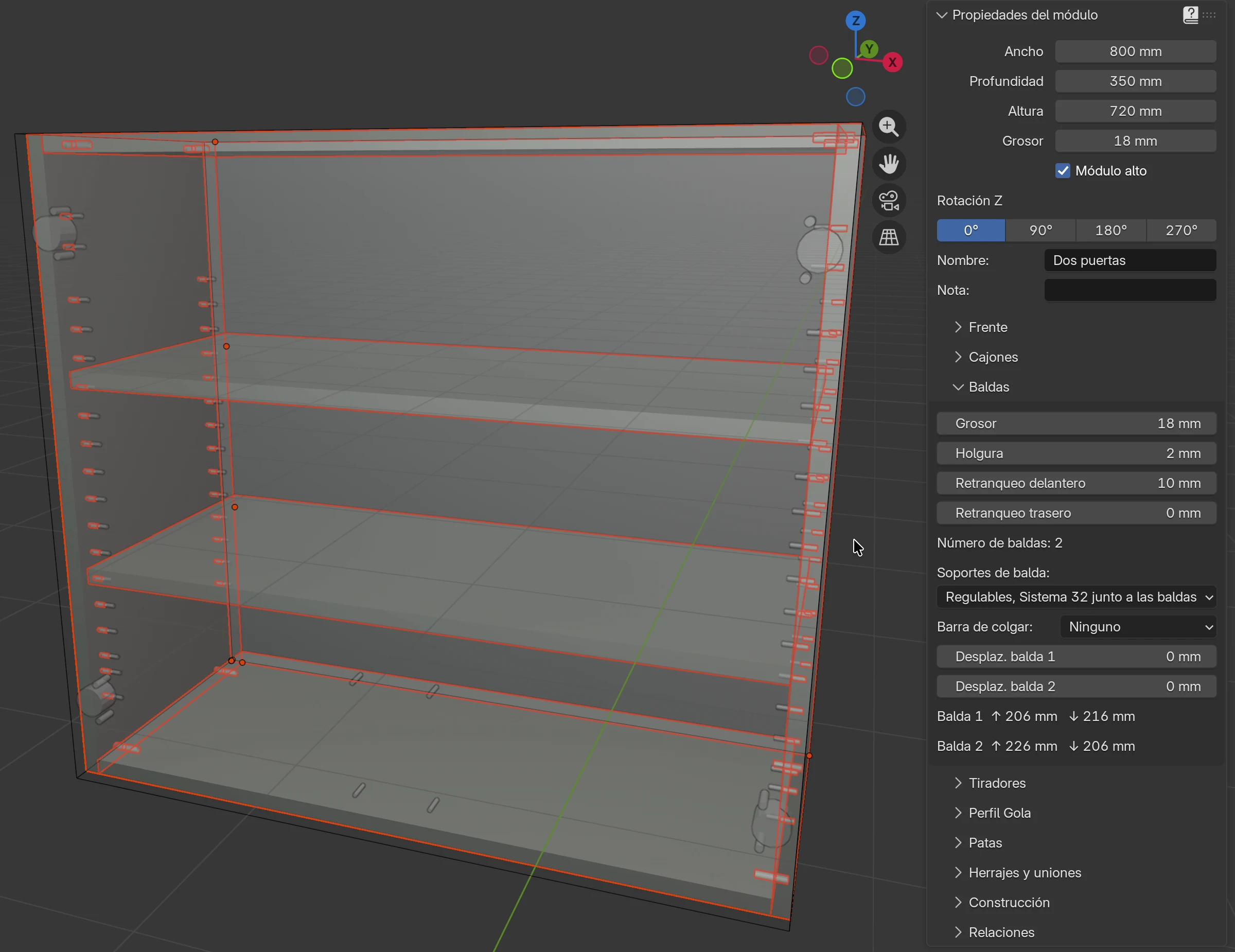

3. Pulsa Alt+Z para la vista Rayos X. En los dos costados ves dos filas de taladros, delante y detrás, junto a cada balda. Consulta Filas de taladros.
4. En el campo Soportes de balda, elige Regulables, Sistema 32 filas completas. Ahora los taladros recorren toda la altura del costado.
5. Pulsa Shift+H para una balda horizontal nueva. La balda más baja se queda donde está, y las demás se ajustan a la retícula de 32 mm. Consulta Baldas en la retícula.
6. Pulsa Shift+V para una balda vertical. El módulo pasa a tener dos compartimentos.
7. En el campo Nuevas baldas en compartimento, escribe 2 y pulsa Enter. Pulsa Shift+H: la balda nueva va al compartimento derecho. La balda vertical también recibe taladros. Consulta Compartimentos y baldas verticales.
8. En la pestaña EFS, abre Estimación de costes. La lista tiene una fila Soporte de balda. Consulta Soportes de balda en la lista de herrajes y en el precio.

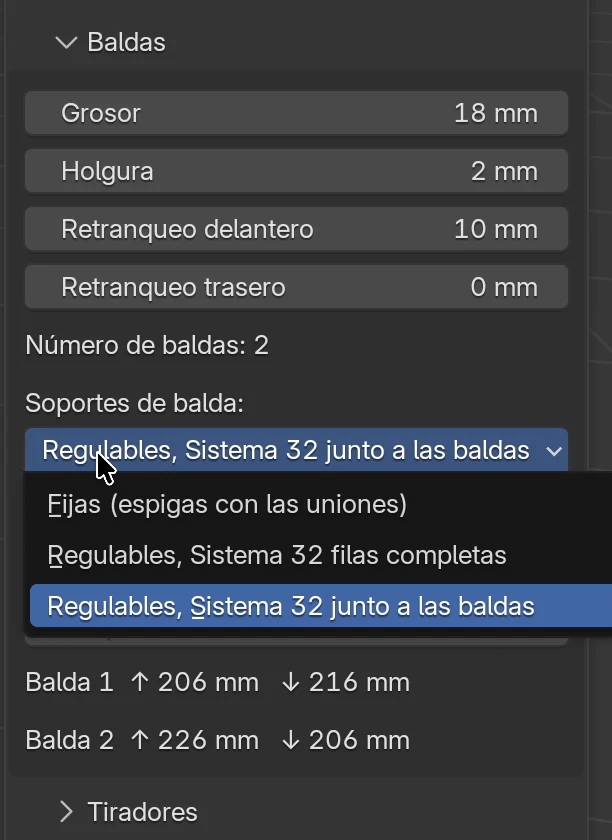

Soportes de balda

El campo Soportes de balda del recuadro Baldas decide cómo se sujetan las baldas. El mismo campo está en Herrajes del proyecto.

Opción	Qué obtienes	Taladros para los soportes	Unión entre balda y costado
Fijas (espigas con las uniones)	Las baldas están exactamente donde las pones, con la misma separación y con el desplazamiento que escribas. Predeterminado.	Ninguno	La misma unión que el casco: espigas, Confirmat o Minifix del campo Tipo de unión. Con Tipo de unión: Ninguno la balda no tiene unión.
Regulables, Sistema 32 filas completas	Las baldas apoyan en soportes. Los taladros recorren toda la altura del costado, así que el cliente puede mover una balda a cualquier sitio.	Dos filas, toda la altura	Sin espigas ni otras uniones en las baldas
Regulables, Sistema 32 junto a las baldas	Las baldas apoyan en soportes. Solo hay taladros junto a cada balda, así que el costado se ve más limpio.	Dos filas, siete taladros junto a cada balda	Sin espigas ni otras uniones en las baldas

Cuando cambias la opción, EFS reordena las baldas al momento, taladra los agujeros y cambia las espigas. Cuando vuelves a Fijas (espigas con las uniones), los taladros desaparecen y las baldas vuelven a tener uniones.

Dónde se elige

Sitio	A qué afecta
Pestaña EFS - Módulo, recuadro Baldas, campo Soportes de balda	Solo a este módulo. El campo solo aparece cuando el módulo tiene una balda horizontal.
Pestaña EFS, panel Herrajes del proyecto, recuadro Baldas, campo Soportes de balda	A los módulos y plantillas nuevos. Los módulos existentes se cambian con el botón Aplicar a todos o Aplicar a la selección: las baldas se ajustan a la retícula y reciben taladros, igual que cuando cambias el campo en el módulo. Consulta Herrajes del proyecto.

Los herrajes del proyecto también se guardan en Mis ajustes, así que un proyecto nuevo puede empezar directamente con baldas regulables. Consulta Trabajar más rápido.

Nota

Las plantillas Armario, 2 puertas, barra de colgar, Armario con cajones, Armario, 3 puertas y Armario de recibidor siempre vienen con baldas fijas. Los Soportes de balda de Herrajes del proyecto no las cambian. Las demás plantillas reciben los Soportes de balda de Herrajes del proyecto. En esos armarios, activa las baldas regulables en el recuadro Baldas o con el botón Aplicar a la selección.

Medidas del Sistema 32

Medida	Valor
Diámetro del taladro	5 mm
Profundidad del taladro	12 mm; en una balda vertical, como máximo la mitad de su grosor menos 0,5 mm (8,5 mm en una balda vertical de 18 mm)
Separación de los taladros en una fila	32 mm
Fila delantera	a 37 mm del borde delantero del costado
Fila trasera	a 37 mm por delante de la trasera
Margen al borde	Taladros al menos 40 mm por encima de la base y 40 mm por debajo del techo
Taladro del soporte	4 mm por debajo de la cara inferior de la balda
Taladros junto a una balda (junto a las baldas)	El taladro del soporte y tres taladros por encima y tres por debajo
Soportes por balda	4

Para usuarios avanzados

Las medidas están en el catálogo shelf_supports.json, como las de las bisagras y las guías. Pon tus propias medidas en un archivo con el mismo nombre en la carpeta user_hardware de tu carpeta de usuario (consulta Dónde están tus datos). Una entrada con la clave SYSTEM32 o SYSTEM32_ZONE sustituye a la opción suministrada, y una entrada con una clave nueva añade una opción nueva al menú. Todo sistema regulable debe tener el diámetro y la profundidad del taladro, la separación, las dos filas, el margen al borde, la distancia del taladro bajo la balda y el número de soportes por balda. EFS omite una entrada a la que le falte una de estas medidas.

Filas de taladros

EFS taladra dos filas de taladros en la cara interior de los dos costados: una fila delantera y una trasera. La retícula pasa por el taladro que está 4 mm por debajo de la balda más baja, cada 32 mm hacia arriba y hacia abajo.

Dónde van las filas:

• Delante y detrás. La fila delantera está a 37 mm del borde delantero del costado. La fila trasera está a 37 mm por delante de la trasera. Cuando la trasera va en ranura o en rebaje, la fila trasera se desplaza hacia delante con la trasera. Un módulo sin trasera tiene la fila trasera a 37 mm del borde trasero del costado.
• Abajo y arriba. El margen de 40 mm se mide desde la cara superior de la base y desde la cara inferior del techo. Cuando la base está elevada (Remetido de la base), los taladros empiezan por encima de ella. Si el módulo no tiene techo (p. ej. tiene travesaños), el margen se mide desde el canto superior del costado.
• Taladros de la placa de montaje. La placa de montaje de la bisagra está a 37 mm del borde delantero, en la misma fila. EFS omite un taladro de soporte que quedaría demasiado cerca de un taladro de la placa de montaje o de un taladro de guía.

Filas completas

Con Regulables, Sistema 32 filas completas, los taladros van desde el primer punto de la retícula que está al menos 40 mm por encima de la base hasta el último punto que está al menos 40 mm por debajo del techo. Por eso el primer taladro está entre 40 y 72 mm por encima de la base, según dónde esté la balda más baja.

Junto a las baldas

Con Regulables, Sistema 32 junto a las baldas, EFS solo taladra el taladro del soporte y tres taladros por encima y tres por debajo. Son siete taladros por balda en cada fila. Cuando las baldas están a menos de siete taladros, las zonas se juntan y ningún taladro se repite. El margen de 40 mm también se aplica aquí.

Ejemplo

Un módulo de 720 mm de altura con tableros de 18 mm y dos baldas (el módulo del vídeo):

• Las baldas están a 234 y 458 mm por encima del borde inferior del módulo (cara inferior de la balda).
• Los taladros de los soportes están 4 mm más abajo, a 230 y 454 mm.
• Filas completas: taladros de 70 a 646 mm, 19 en cada fila, 38 en el costado.
• Junto a las baldas: taladros de 134 a 550 mm, 14 en cada fila, 28 en el costado.

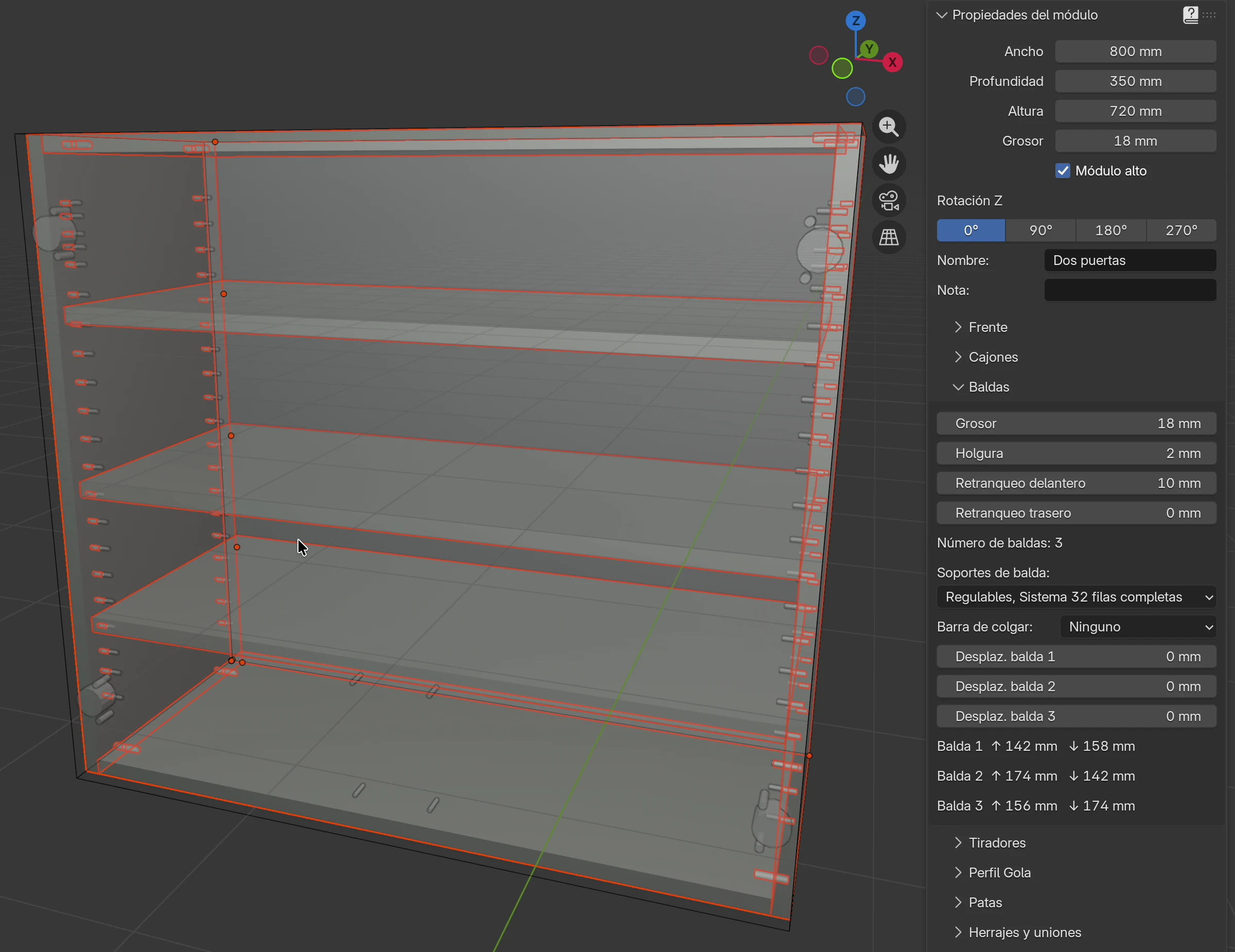

Baldas en la retícula

Las baldas regulables apoyan en soportes, así que cada una tiene que estar en la retícula. EFS lo hace por sí solo:

1. Las baldas se reparten con la misma separación, como las fijas, con el desplazamiento del campo Desplazamiento de balda.
2. La balda más baja se queda donde está.
3. Cada una de las demás baldas se ajusta al punto más cercano de la retícula de 32 mm, contado desde la balda más baja. Una balda se mueve como máximo 16 mm hacia arriba o hacia abajo.

En el vídeo: el módulo tiene dos baldas separadas 234 mm. Al activar el Sistema 32, la balda superior se ajusta 10 mm más abajo, a 7 × 32 = 224 mm de la inferior. En el recuadro Baldas, las separaciones cambian de Balda 1 ↑ 216 mm ↓ 216 mm a Balda 1 ↑ 206 mm ↓ 216 mm y Balda 2 ↑ 226 mm ↓ 206 mm.

Cada balda nueva (Shift+H) reordena todas las baldas del módulo: se reparten con la misma separación y luego vuelven a ajustarse a la retícula.

Desplazamiento de balda

Los campos Desplaz. balda 1 … Desplaz. balda 10 también funcionan con baldas regulables, pero el resultado se ajusta a la retícula:

• El desplazamiento de la balda más baja mueve toda la retícula y todos los taladros. Las demás baldas se ajustan al punto más cercano de la nueva retícula.
• El desplazamiento de las demás baldas va en pasos de 32 mm. EFS lo redondea al punto más cercano de la retícula, así que un desplazamiento de menos de 16 mm no mueve la balda.
• Si mueves una balda por debajo de la que hasta ahora era la más baja, pasa a ser la más baja y la retícula empieza en ella.

Consejo

Sigue las separaciones en las filas Balda 1 ↑ … mm ↓ … mm debajo de los campos de desplazamiento. Son los espacios libres por encima y por debajo de cada balda, después de redondear a la retícula.

Una balda que no apoya en sus soportes

La balda tiene que cubrir las dos filas de taladros: el soporte tiene que quedar al menos 3 mm dentro de la balda, delante y detrás. Cuando la balda está demasiado retranqueada, la Revisión del proyecto (pestaña EFS, panel Exportar) avisa:

La balda 'Balda horizontal' (nombre del módulo) no apoya en sus soportes: reduce su retranqueo delantero o trasero.

El retranqueo del mensaje son los campos Retranqueo delantero y Retranqueo trasero del recuadro Baldas. Con las filas predeterminadas a 37 mm, la balda apoya en los soportes mientras los dos retranqueos sean como máximo de 34 mm.

1. Haz clic en el icono al final de la fila del mensaje (Mostrar en la escena): EFS selecciona esa balda y acerca la vista a ella.
2. En el recuadro Baldas, reduce el Retranqueo delantero o el Retranqueo trasero a 34 mm o menos.
3. Vuelve a ejecutar la Revisión del proyecto.

La revisión solo mira las baldas que tienen taladros 4 mm por debajo.

Los taladros tienen 12 mm de profundidad, así que el costado tiene que tener al menos 14,5 mm de grosor. Para un costado de 13 o 14 mm, la Revisión del proyecto avisa El taladro Ø5×12 en '…' (…) deja solo … mm de material. Los detalles de la revisión están en el capítulo El paquete de producción y el pedido al proveedor.

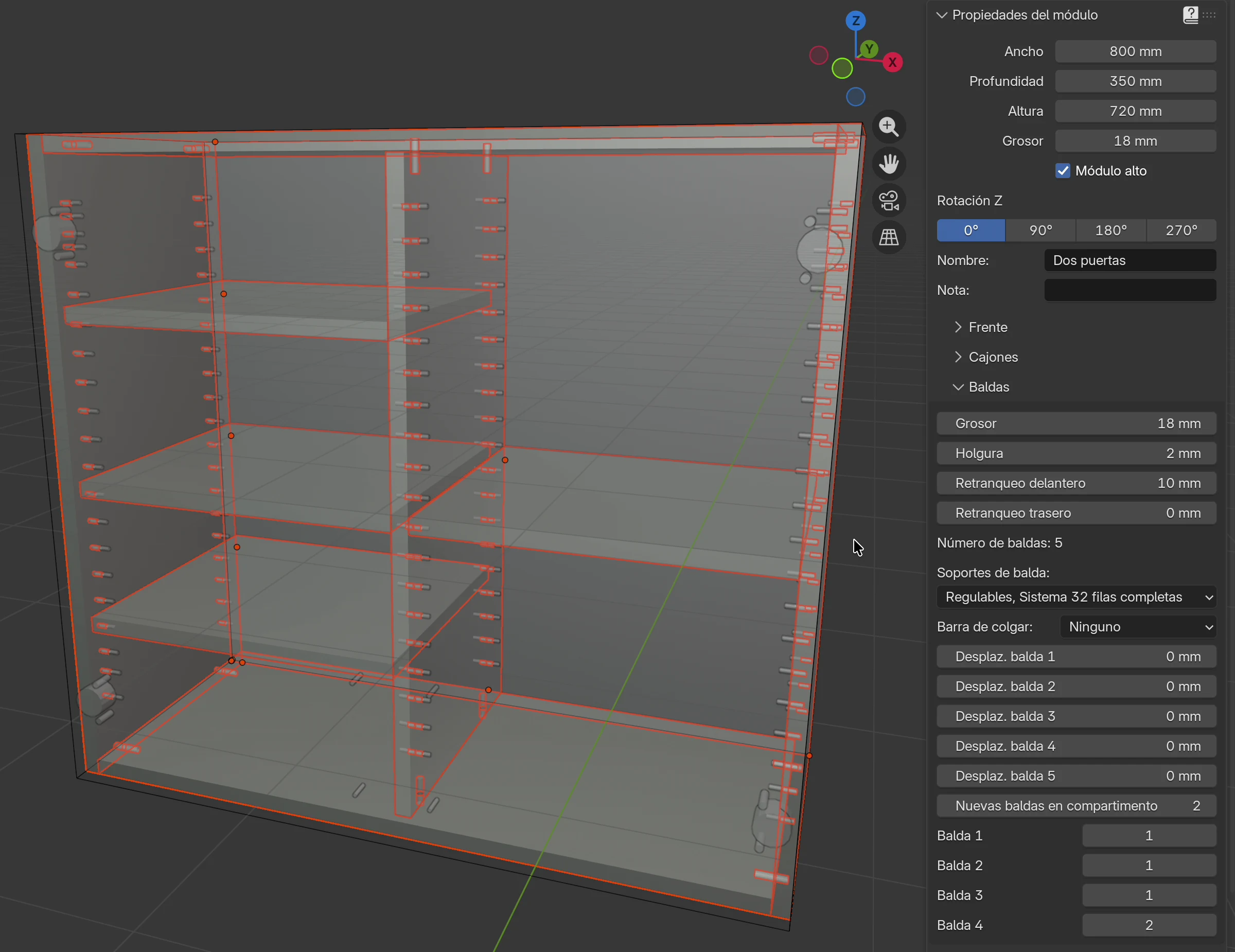

Compartimentos y baldas verticales

Una balda vertical divide el módulo en compartimentos. Los compartimentos se cuentan desde la izquierda: el izquierdo es el 1. Cada balda horizontal está en un compartimento y se reparte junto con las baldas de ese compartimento.

1. Haz clic en un tablero del módulo (no en una balda).
2. Pulsa Shift+V o haz clic en Añadir → Balda vertical.
3. En el recuadro Baldas, escribe el número del compartimento en Nuevas baldas en compartimento y pulsa Enter.
4. Pulsa Shift+H. La balda nueva va a ese compartimento.
5. Para mover una balda que ya está en el módulo, usa su campo Balda 1, Balda 2…: escribe el número del compartimento.

Opción	Qué hace	Predeterminado	Valores
Nuevas baldas en compartimento	A qué compartimento va la siguiente balda horizontal, contando desde la izquierda. No cambia las baldas existentes.	1	1–11
Balda 1, Balda 2…	El compartimento en el que está esa balda horizontal. Las baldas se numeran en el orden en que se añadieron, sin las baldas verticales.	el compartimento al que se añadió la balda	1–11

Los campos solo aparecen cuando el módulo tiene una balda vertical. Si escribes un número mayor que el número de compartimentos, la balda va al compartimento de más a la derecha.

Cómo funciona el Sistema 32 con compartimentos:

• Solo reciben taladros el costado y la balda vertical que delimitan un compartimento con baldas. Un compartimento vacío no tiene taladros.
• Una balda vertical recibe taladros por los dos lados cuando hay baldas en los dos compartimentos vecinos. Los taladros de una balda vertical tienen menos profundidad que la mitad de su grosor (8,5 mm en una balda vertical de 18 mm), así que los dos lados no se juntan.
• La retícula es la misma para todo el módulo: todas las baldas, en todos los compartimentos, se ajustan a la retícula de la balda más baja del módulo.
• Los soportes se cuentan como sin baldas verticales: cuatro por cada balda horizontal, en todos los compartimentos.

Nota

Cada balda recuerda el número del campo Nuevas baldas en compartimento en el momento en que se añadió, y el valor predeterminado es 1. Por eso las baldas añadidas antes de la primera balda vertical quedan después en el compartimento izquierdo. Ordénalas con los campos Balda 1, Balda 2…

Atención

Los números de los campos Desplazamiento de balda y los de Balda 1, Balda 2… no son los mismos. Desplazamiento de balda también cuenta las baldas verticales, en el orden en que se añadieron, mientras que Balda N solo cuenta las baldas horizontales. En el vídeo, la balda vertical se añadió en cuarto lugar, así que la Balda 4 (la primera balda del compartimento derecho) está en el campo Desplaz. balda 5.

Los compartimentos de un armario, una barra de colgar en un compartimento y las baldas sombrereras se describen en el capítulo Un armario con compartimentos y barra.

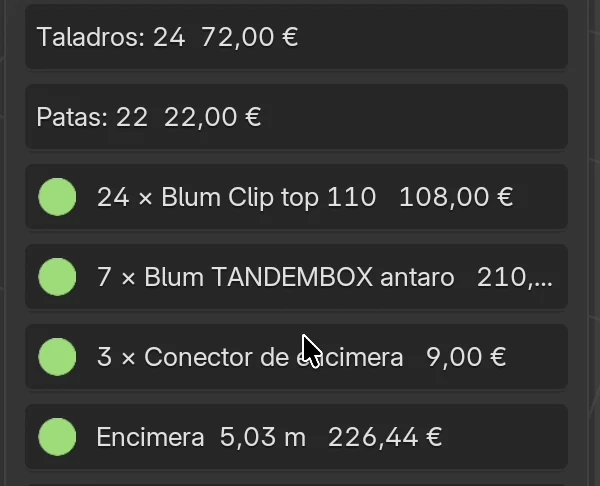

Soportes de balda en la lista de herrajes y en el precio

EFS cuenta cuatro soportes por cada balda horizontal de un módulo con baldas regulables. Las baldas fijas no tienen soportes.

Dónde	Qué pone
La lista de corte en Excel, hoja Herrajes, y la página de herrajes del PDF	Una fila por módulo: Soporte de balda, Ø5, cantidad. Abajo, el total de todo el proyecto. Consulta Lista de corte y medida de corte.
Pedido de herrajes (order_hardware.csv)	El total de soportes del proyecto. Consulta El paquete de producción y el pedido al proveedor.
Estimación de costes (pestaña EFS)	Una fila N × Soporte de balda con el precio.
Presupuesto	Los soportes entre los herrajes. Consulta Un presupuesto para el cliente.

El precio de un soporte está en la lista de precios, hoja Other, fila SHELF_PIN_5. En la lista de precios predeterminada, un soporte cuesta 0,10 EUR. Cómo se cambia la lista de precios se explica en el capítulo Optimización y precios de tableros.

En el vídeo, toda la cocina tiene diez baldas sobre soportes, así que la Estimación de costes pone 40 × Soporte de balda, 4,00 EUR en total.

Taladros en el DXF y en el CNC

Los taladros de los soportes son taladros normales en la cara del costado y de la balda vertical. Entran en el DXF, el MPR, el CIX y los planos PDF como los demás taladros.

• En el DXF están en la capa DRILL_D5_P12, y en una balda vertical de 18 mm en la capa DRILL_D5_P8.5.
• En el plano PDF de un tablero, los taladros son naranjas, y la leyenda pone Soporte de balda.

Las capas, las caras del tablero y los formatos CNC se describen en el capítulo Taladros, DXF, MPR y CIX.

Problemas frecuentes y soluciones

No veo el campo Soportes de balda. El módulo no tiene balda horizontal. Añade una con Shift+H. Un módulo de esquina no tiene baldas regulables.

La balda se ha movido al activar el Sistema 32. Las baldas se ajustan a la retícula de 32 mm, contada desde la balda más baja. El movimiento es como máximo de 16 mm. Si necesitas otra retícula, mueve la balda más baja con el campo Desplazamiento de balda.

He escrito un desplazamiento de balda y la balda no se ha movido. Con baldas regulables, el desplazamiento va en pasos de 32 mm. EFS redondea un desplazamiento de menos de 16 mm al mismo punto de la retícula. Escribe 32, 64… mm.

La revisión del proyecto avisa de que una balda no apoya en sus soportes. La balda está retranqueada más de 34 mm delante o detrás. Reduce el Retranqueo delantero o el Retranqueo trasero.

No hay taladros en la balda vertical. El compartimento de ese lado de la balda vertical no tiene baldas. Los taladros solo aparecen junto a los compartimentos con baldas.

La balda ha ido al compartimento equivocado. Nuevas baldas en compartimento solo afecta a la siguiente balda nueva. Mueve una balda existente con el campo Balda N.

No hay soportes de balda en la lista de herrajes. El módulo tiene Fijas (espigas con las uniones), o la plantilla de armario venía con baldas fijas. Elige una opción regulable en el recuadro Baldas.

Las baldas siguen teniendo espigas. El módulo tiene baldas fijas. Con baldas regulables, EFS quita por sí solo las espigas de las baldas.

Atajos de este capítulo

Tecla	Acción
Shift+H	Nueva balda horizontal en el módulo seleccionado
Shift+V	Nueva balda vertical en el módulo seleccionado
O	Abrir / cerrar puertas y cajones del módulo seleccionado
Shift+F	Ocultar frentes en la escena
Alt+Z	Vista Rayos X: se ven los taladros y las espigas
Enter	Confirma el número escrito en un campo
Ctrl+Z	Deshace la última acción

Todos los atajos están en el capítulo Atajos de teclado.

Siguiente

Siguiente capítulo: Taladros, DXF, MPR y CIX
