Bagno: sifone e tubi

Un mobile sotto un lavabo ha bisogno di un'apertura nello schienale per gli allacci di acqua e scarico e di un intaglio nel cassetto attorno al sifone. EFS taglia entrambi nei pannelli: Apertura per tubi nello schienale del mobile, Intaglio per sifone nel retro e nel fondo del cassetto. I pannelli tagliati entrano nella distinta di taglio come pannelli CNC e nel DXF con il contorno dell'intaglio. In questo capitolo posizioni dai modelli un mobile lavabo sospeso, con il bordo superiore a 850 mm, e tagli entrambi gli intagli in corrispondenza degli impianti disegnati sulla parete.

Video: D03 Bagno: sifone e tubi

Lo stesso flusso di lavoro in un video di un minuto e mezzo, in inglese.

Guarda su YouTube (video in inglese)

Prima di iniziare

• Disegna la stanza e aggiungi sulla parete dietro il lavabo gli indicatori di acqua, scarico e gas. EFS li usa per proporre misure e posizione degli intagli. Come disegnarli è nel capitolo Stanza, aperture e impianti. Senza indicatori gli intagli funzionano, ma con misure predefinite al centro del mobile.
• Per Apertura per tubi il mobile deve avere uno schienale. Per Intaglio per sifone deve avere cassetti.
• Taglia gli intagli per ultimi, quando le misure del mobile e dei cassetti sono definitive (vedi Quando modifichi il mobile dopo gli intagli).

Il flusso di lavoro del video

Nel video il bagno misura 2400 × 2200 × 2500 mm. Sulla parete A ci sono due indicatori dell'acqua e un indicatore dello scarico.

1. Apri la scheda EFS - Modelli, il pannello Modelli di mobili e la categoria Bagno.
2. Nel campo di ricerca scrivi lavabo 1200 e premi Enter.
3. Clicca su Mobile lavabo 1200, 2 cassetti. Il mobile si posiziona nell'angolo, davanti agli indicatori di acqua e scarico, con il bordo superiore a 850 mm.
4. Clicca sul mobile, fai clic destro, poi Aggiungi al mobile → Apertura per tubi.
5. La finestra propone Larghezza 300 mm e Altezza 330 mm. Cambia Altezza in 350 mm e clicca su OK.

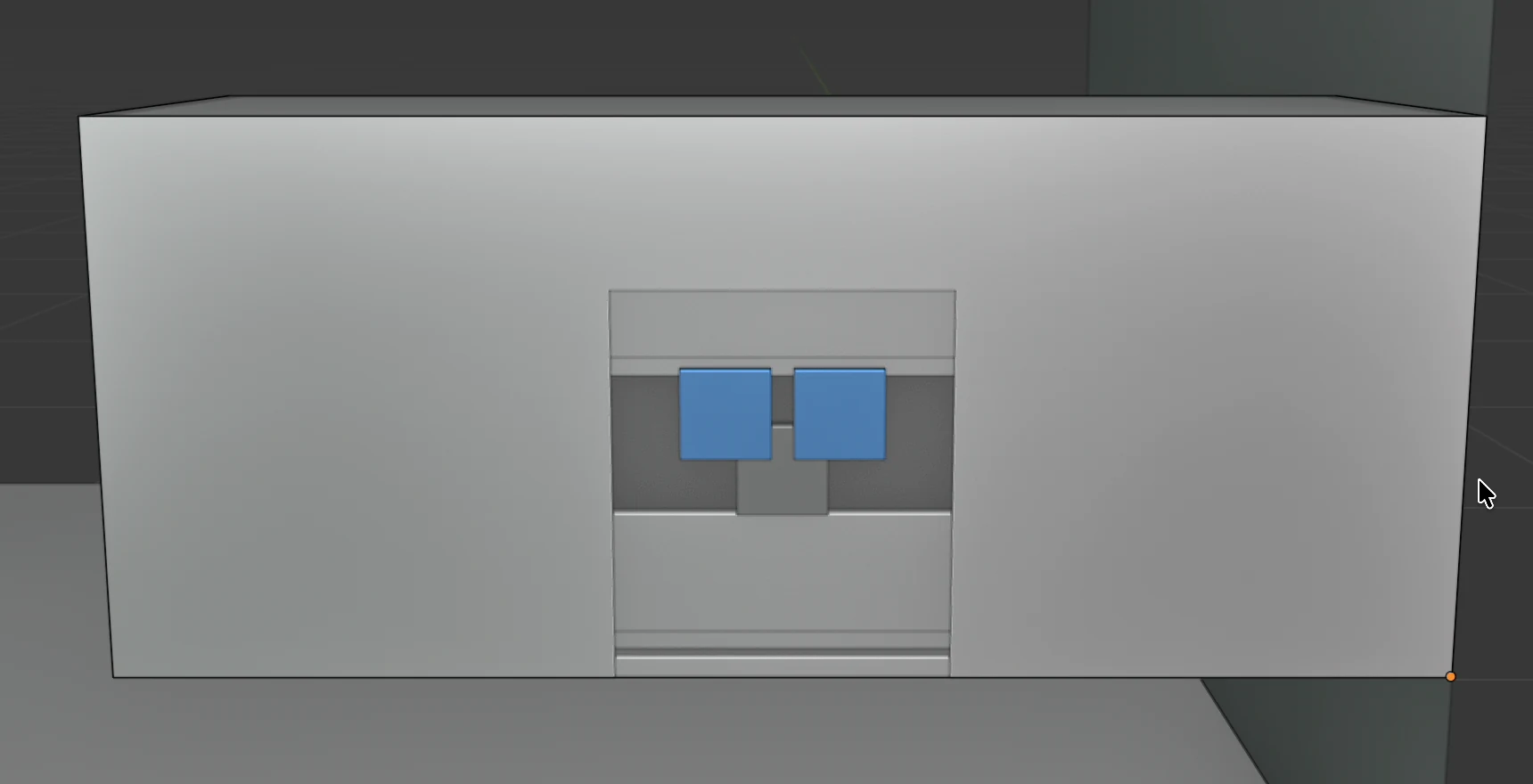

6. Guarda il mobile da dietro: gli indicatori di acqua e scarico si vedono attraverso l'apertura nello schienale.
7. Clicca sul mobile, fai clic destro, poi Aggiungi al mobile → Intaglio per sifone. Conferma Larghezza 250 mm e Profondità 250 mm cliccando su OK.

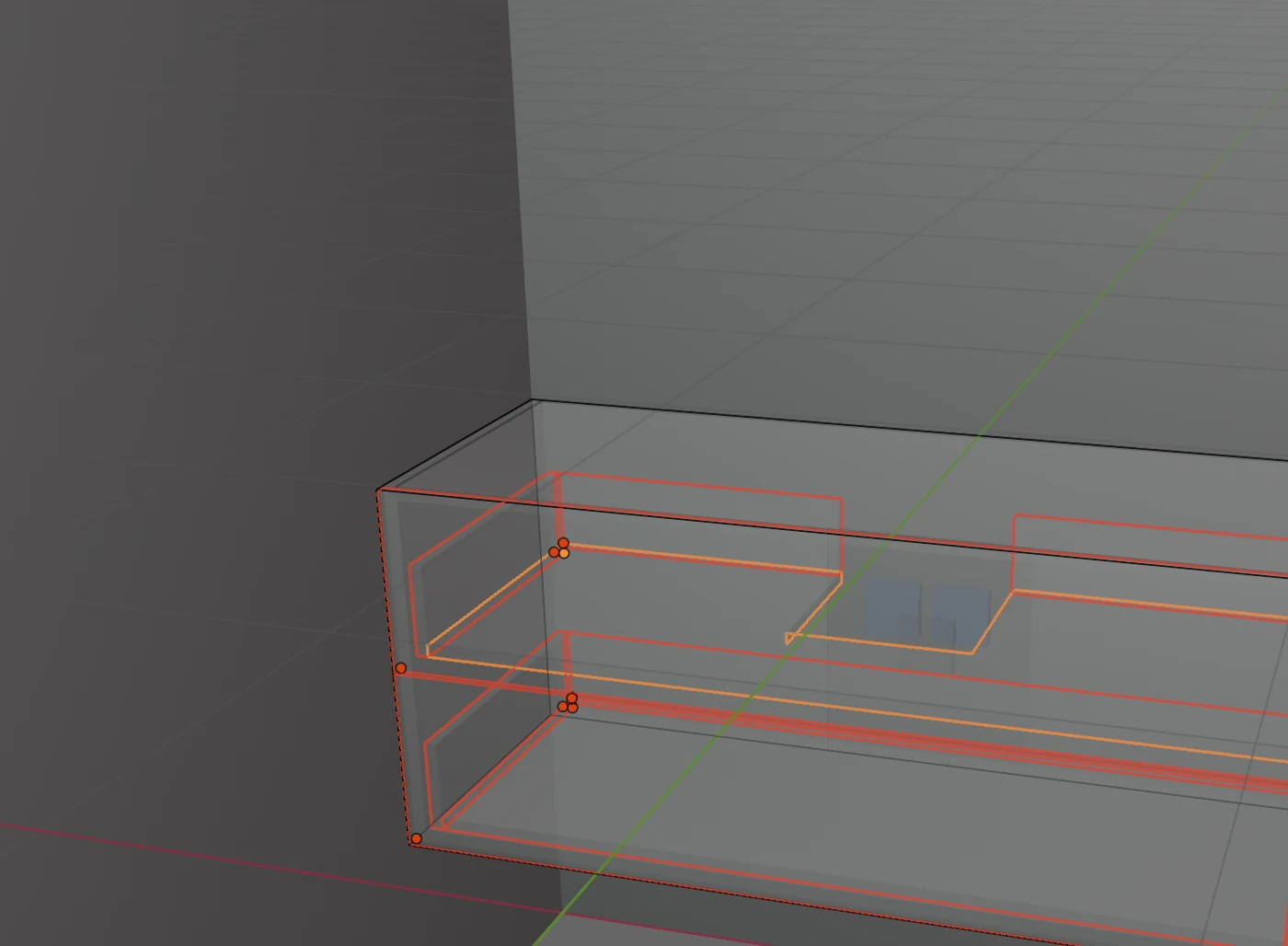

8. Guarda dall'alto nella vista a raggi X (Alt+Z): il retro del cassetto superiore è tagliato per tutta la sua altezza, e il fondo ha un intaglio a U.

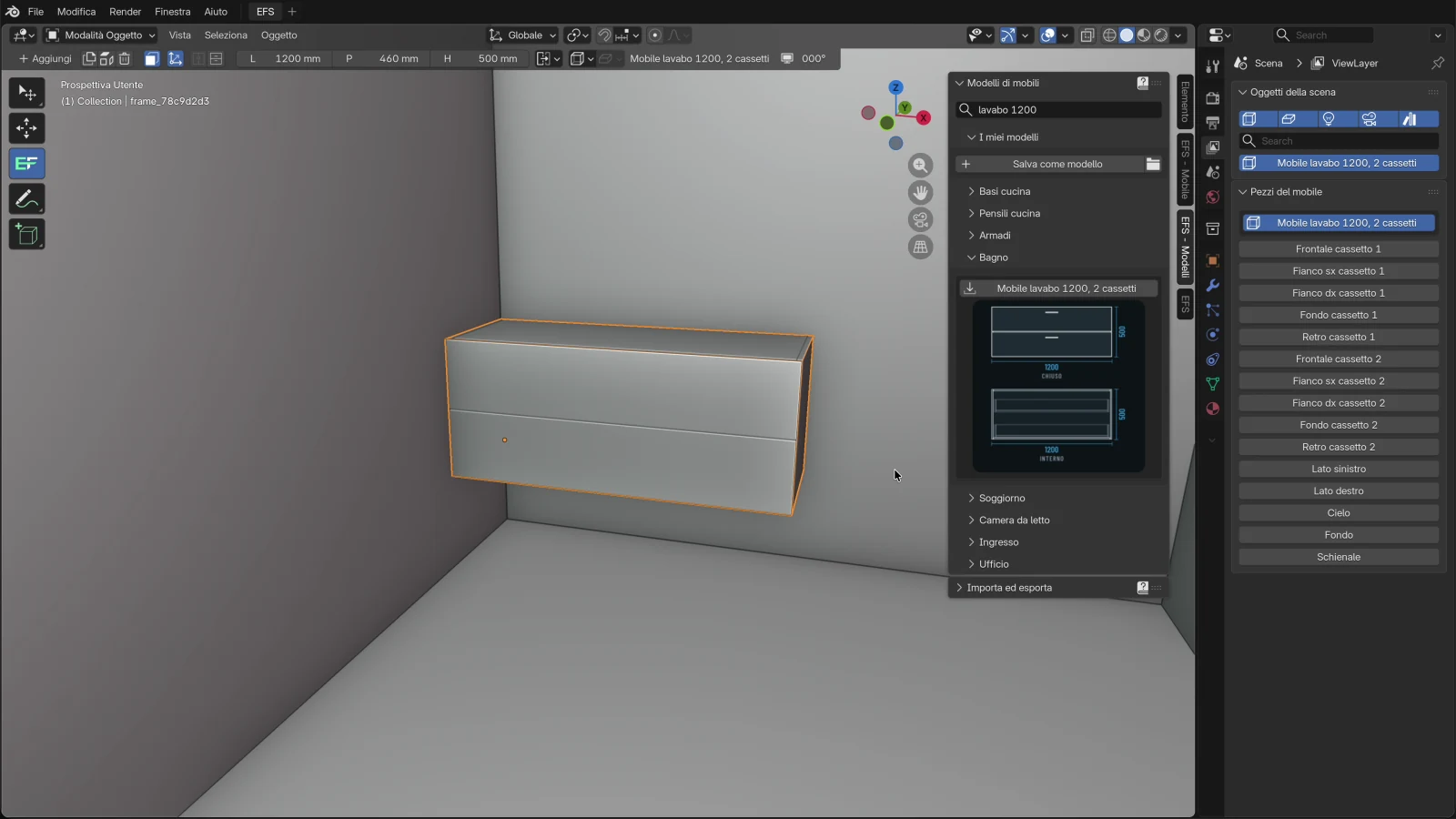

Il mobile lavabo

1. Clicca su una parte vuota della vista 3D, così che non sia selezionato niente.
2. Nella scheda EFS - Modelli apri la categoria Bagno.
3. Clicca sul pulsante con il nome del modello, ad es. Mobile lavabo 1200, 2 cassetti.

Dove si posiziona un modello e come spostarlo è nel capitolo Modelli e I miei modelli.

Modelli di mobili lavabo

Modello	L × P × H	Frontali	Schienale	Apertura per tubi	Intaglio per sifone
Mobile lavabo 1200, 2 cassetti	1200 × 460 × 500 mm	due cassetti esterni, da 250 mm ciascuno	applicato, 3 mm	sì	sì
Mobile lavabo 600, 2 cassetti	600 × 460 × 500 mm	due cassetti esterni, da 250 mm ciascuno	applicato, 3 mm	sì	sì
Mobile lavabo 800, 2 ante	800 × 460 × 500 mm	due ante	nessuno	no: Il mobile non ha lo schienale.	no: Il mobile non ha cassetti.

Gli altri modelli da bagno (pensile con specchio, pensile, colonna bagno) sono nell'elenco dei modelli.

Altezza 850

Tutti e tre i modelli di mobili lavabo sono appesi alla parete, senza piedini:

• il fondo del mobile è 350 mm sopra il pavimento e l'altezza del fusto è 500 mm, quindi il bordo superiore è a 850 mm;
• il mobile non è un mobile Pensile, quindi i suoi frontali restano nel gruppo F 1;
• la Profondità di 460 mm comprende i frontali dei cassetti e lo schienale.

Per un'altra altezza sposta il mobile: selezionalo, premi 3, scrivi lo spostamento e premi Enter. Ad esempio 50 alza il bordo superiore a 900 mm. Vedi Spostare: 1, 2 e 3.

Suggerimento

Posiziona il mobile in modo che il suo centro sia davanti allo scarico. Spostalo con il tasto 1 della differenza tra il centro del mobile e l'indicatore dello scarico. Così sia l'apertura sia l'intaglio per sifone sono al centro.

Nota

Il riquadro Ferramenta e giunzioni offre le Attaccaglie pensile solo quando Pensile è attivo. Il mobile lavabo quindi non ha attaccaglie nell'elenco ferramenta. La ferramenta per appenderlo alla parete ordinala tu.

Indicatori degli impianti dietro il mobile

Gli indicatori si aggiungono nella scheda EFS, pannello Proprietà stanza, riquadro Aperture e impianti: il pulsante +, poi Acqua, Scarico o Gas. Per ogni indicatore inserisci Parete, Da inizio parete (fino al centro dell'indicatore) e Altezza da terra. I dettagli sono nella sezione Aperture e impianti.

Sulla parete ogni indicatore è un quadrato di 80 × 80 mm: l'indicatore dell'acqua è blu, quello dello scarico grigio e quello del gas giallo. Il quadrato parte dall'Altezza da terra inserita e sale di 80 mm. EFS calcola gli intagli da questo quadrato. EFS considera un indicatore "dietro il mobile" quando:

• la stanza è attiva (Mostra stanza nel pannello Proprietà stanza);
• l'indicatore si trova almeno in parte entro la larghezza e l'altezza dello schienale del mobile;
• è al massimo 250 mm dietro lo schienale (il mobile sta contro la parete o vicino a essa).

Gli indicatori sopra o sotto il mobile, alla sua sinistra o destra e su un'altra parete non contano.

Intaglio	Quali indicatori guarda
Apertura per tubi	acqua, scarico e gas
Intaglio per sifone	solo lo scarico

Gli indicatori del video:

Indicatore	Parete	Da inizio parete	Altezza da terra	Quadrato sulla parete
Acqua	A	550 mm	550 mm	510–590 mm, altezza 550–630 mm
Acqua	A	650 mm	550 mm	610–690 mm, altezza 550–630 mm
Scarico	A	600 mm	500 mm	560–640 mm, altezza 500–580 mm

Apertura per tubi

Un'apertura rettangolare nello schienale del mobile, aperta in basso, per far entrare i tubi.

1. Clicca sul mobile.
2. Clic destro, Aggiungi al mobile → Apertura per tubi.
3. La finestra mostra le misure proposte. Cambiale se serve.
4. Clicca su OK.

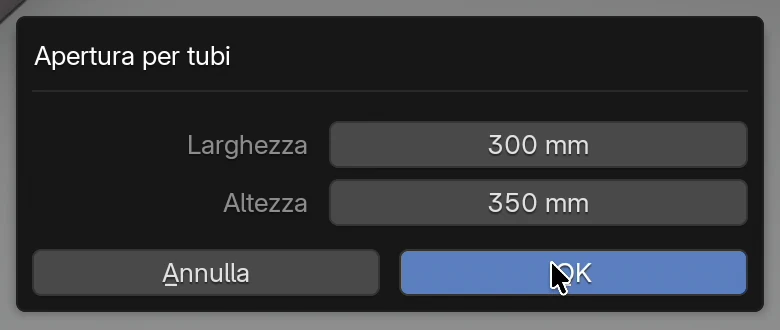

La finestra Apertura per tubi

Opzione	Cosa fa	Predefinito	Valori
Larghezza	Larghezza dell'apertura.	proposta dagli indicatori, 300 mm senza indicatori	0–1000 mm; 0 significa la misura proposta
Altezza	Altezza dell'apertura dal bordo inferiore dello schienale verso l'alto.	proposta dagli indicatori, 250 mm senza indicatori	0–1000 mm; 0 significa la misura proposta
OK	Taglia l'apertura.	–	pulsante
Annulla	Chiude la finestra senza tagliare.	–	pulsante

La posizione sinistra-destra dell'apertura non la inserisci: la imposta EFS da solo.

Come EFS propone l'apertura

Senza indicatori dietro il mobile l'apertura è di 300 × 250 mm, al centro dello schienale. Con gli indicatori:

1. EFS prende tutti gli indicatori di acqua, scarico e gas dietro il mobile.
2. Aggiunge 50 mm di margine attorno a essi a sinistra, a destra e in alto.
3. La Larghezza è la distanza tra il bordo sinistro e quello destro di questo riquadro, e almeno 300 mm.
4. L'Altezza va dal bordo inferiore dello schienale al bordo superiore del riquadro, almeno 250 mm e al massimo fino alla sommità dello schienale.
5. Il centro dell'apertura è al centro degli indicatori.

Esempio del video: gli indicatori vanno da 510 a 690 mm, e il bordo superiore dell'indicatore più alto è a 630 mm. Con il margine sono 460–740 mm, cioè 280 mm, quindi la Larghezza diventa 300 mm. Lo schienale inizia a 350 mm, quindi l'Altezza è 630 + 50 − 350 = 330 mm. Il centro dell'apertura è a 600 mm, davanti allo scarico.

Regole

• L'apertura va solo nello schienale del mobile. Fondo, fianchi e traversi restano interi.
• L'apertura è sempre aperta in basso, fino al bordo inferiore dello schienale.
• L'apertura resta entro lo schienale. Se con il centro proposto andasse oltre il bordo dello schienale, EFS la sposta verso il centro.
• Uno schienale con un'apertura diventa un pannello CNC (vedi Distinta di taglio, DXF e disegni).
• Un mobile senza schienale segnala Il mobile non ha lo schienale. e non taglia niente.
• Ogni Apertura per tubi taglia lo schienale già tagliato. Una seconda apertura più grande allarga la prima. Per un'apertura più piccola, annulla prima il taglio con Ctrl+Z.

Attenzione

Larghezza e Altezza devono essere minori dello schienale. Un'apertura alta quanto lo schienale lo taglia in due pezzi, e un'apertura larga quanto lo schienale ne taglia via tutta la parte inferiore.

Suggerimento

Se l'apertura non è dove sono i tubi, controlla gli indicatori sulla parete, non le misure nella finestra. Annulla il taglio con Ctrl+Z, correggi Da inizio parete e Altezza da terra degli indicatori e ripeti Apertura per tubi.

Intaglio per sifone

Un intaglio a U attorno al sifone nel cassetto, così che il cassetto passi accanto allo scarico: il retro del cassetto è tagliato per tutta la sua altezza, e il fondo riceve un intaglio dal bordo posteriore in avanti.

1. Clicca sul mobile.
2. Clic destro, Aggiungi al mobile → Intaglio per sifone.
3. Scrivi Larghezza e Profondità o lascia 250 mm.
4. Clicca su OK.

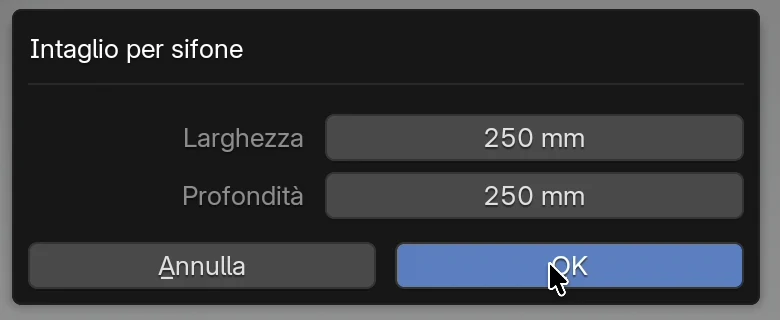

La finestra Intaglio per sifone

Opzione	Cosa fa	Predefinito	Valori
Larghezza	Larghezza dell'intaglio, da sinistra a destra. È la stessa nel retro e nel fondo del cassetto.	250 mm	50–600 mm
Profondità	Quanto l'intaglio entra nel fondo del cassetto, dal bordo posteriore in avanti.	250 mm	50–500 mm
OK	Taglia l'intaglio.	–	pulsante
Annulla	Chiude la finestra senza tagliare.	–	pulsante

La finestra ricorda le ultime misure inserite finché non chiudi il programma.

Quali cassetti ricevono l'intaglio

Dietro il mobile	Quali cassetti	Dov'è l'intaglio, da sinistra a destra
Nessun indicatore dello scarico	Solo il cassetto superiore	Al centro del cassetto
Un indicatore dello scarico	Il cassetto superiore e ogni cassetto il cui retro arriva sopra il bordo inferiore dell'indicatore dello scarico	Al centro dell'indicatore dello scarico. Se ce ne sono più di uno, a metà strada tra loro.

I cassetti si contano dal basso: in un mobile con due cassetti quello superiore è il Cassetto 2. Esempio del video: lo scarico è a 500 mm, e il retro del cassetto inferiore finisce a 498 mm, quindi solo il cassetto superiore riceve l'intaglio. Se lo scarico fosse a 400 mm, lo riceverebbero entrambi.

Cosa viene tagliato

Pannello	Intaglio
Retro del cassetto (Retro cassetto 2)	Tagliato per tutta la sua altezza, nella larghezza dell'intaglio. Da un pannello restano due pezzi.
Fondo del cassetto (Fondo cassetto 2)	Un intaglio a U Larghezza × Profondità, aperto verso il bordo posteriore.
Frontale e fianchi del cassetto	Non tagliati.
Schienale del mobile	Non tagliato. Per quello usa Apertura per tubi.

Regole:

• Un mobile senza cassetti segnala Il mobile non ha cassetti. e non taglia niente.
• La Profondità deve essere minore della profondità della scatola del cassetto, altrimenti il fondo viene tagliato in due pezzi. In un mobile profondo 460 mm la scatola del cassetto è profonda 429 mm.
• La Larghezza deve essere minore della larghezza del retro del cassetto. In un mobile largo 600 mm il retro del cassetto è largo 512 mm, e in un mobile da 1200 mm 1112 mm.
• Un Intaglio per sifone ripetuto taglia i pannelli già tagliati. Per un intaglio più piccolo, annulla prima con Ctrl+Z.

Distinta di taglio, DXF e disegni

I pannelli tagliati sono pannelli CNC: hanno un contorno che non è un rettangolo.

Esportazione	Cosa ottieni
Distinta di taglio (Distinta di taglio in Excel, PDF)	Il pannello resta una sola riga, con la misura dell'intero pannello. Nella colonna CNC riceve il contrassegno CNC 1, CNC 2… (vedi Contrassegno CNC)
DXF (Esporta DXF - tutto, Esporta DXF - selezione)	Il contorno del pannello con l'intaglio. Il retro del cassetto è due pezzi da un pannello: entrambi i contorni sono nel DXF, nel layer CONTOUR.
Disegni PDF	Un disegno del pannello tagliato, quando Pannelli CNC è attivo in Esporta → Impostazioni (attivo di base). Vedi Impostazioni di esportazione.
Quote nella vista (M)	Sul pannello tagliato, le misure del pannello e dell'intaglio.
Stima dei costi e preventivo	I pannelli hanno lo stesso prezzo di prima. Gli intagli non hanno una voce propria.

Esempio del video: tre pannelli CNC, Schienale con un'apertura di 300 × 350 mm, Retro cassetto 2 tagliato in una larghezza di 250 mm e Fondo cassetto 2 con un intaglio di 250 × 250 mm.

Regole:

• Con DXF: solo CNC e forati (Esporta → Impostazioni) i pannelli tagliati vanno sempre nel DXF, i semplici pannelli rettangolari no.
• Per il retro del cassetto, il CNC taglia due pezzi da un pannello. La distinta di taglio ha una riga con la misura dell'intero pannello: si porta a misura un pannello, non due.
• La misura nella distinta di taglio è la misura del rettangolo attorno al pannello. L'intaglio non cambia Lunghezza e Larghezza.

I dettagli sulle colonne della distinta di taglio e sui layer del DXF sono nei capitoli Distinta di taglio e misura di taglio e Forature, DXF, MPR e CIX.

Suggerimento

Salva il mobile con gli intagli come tuo modello (vedi I miei modelli). I pannelli tagliati vengono salvati con il loro contorno, così il prossimo mobile lavabo arriva già tagliato.

Quando modifichi il mobile dopo gli intagli

EFS non ricalcola gli intagli:

Modifica	Cosa succede all'intaglio
Larghezza, Altezza o Profondità del mobile	Il pannello tagliato si allunga o si accorcia, e l'intaglio con lui. Le misure dell'intaglio non sono più quelle che hai inserito.
Tipo o numero di cassetti	EFS crea nuovi cassetti, senza l'intaglio per sifone.
Spostamento del mobile	L'intaglio resta dov'era sul pannello, e gli indicatori sulla parete non vengono riletti.

Se hai cambiato le misure dopo gli intagli, annulla le modifiche con Ctrl+Z fino a prima degli intagli, cambia le misure e taglia di nuovo. Se è troppo tardi per annullare, posiziona di nuovo il mobile dal modello.

Problemi comuni e soluzioni

Apertura per tubi e Intaglio per sifone sono grigi. Non è selezionato niente, è selezionato un mobile angolare o un pannello libero, oppure sei in Modalità Modifica. Clicca su un pannello del mobile. Esci dalla Modalità Modifica con Tab.

Il messaggio Il mobile non ha lo schienale. Il mobile non ha lo schienale (ad es. Mobile lavabo 800, 2 ante). I tubi passano allora senza apertura. Se ti serve uno schienale, nella scheda EFS - Mobile, riquadro Costruzione → Schienale, imposta Costruzione su Applicato (vedi Schienale).

Il messaggio Il mobile non ha cassetti. Il mobile ha ante o non ha frontali. L'intaglio per sifone taglia solo i cassetti.

L'apertura è di 300 × 250 mm al centro, e i tubi sono altrove. EFS non ha trovato indicatori dietro il mobile: la stanza è disattivata, gli indicatori non sono disegnati, sono su un'altra parete, sotto o sopra il mobile, o più di 250 mm dietro di esso. Annulla con Ctrl+Z, correggi gli indicatori e ripeti.

L'intaglio per sifone è solo nel cassetto superiore, e lo scarico è più in basso. L'indicatore dello scarico non è dietro il mobile o è sotto il suo fondo. Correggi l'Altezza da terra dell'indicatore dello scarico, annulla l'intaglio e ripeti.

L'intaglio per sifone non è davanti allo scarico. Senza un indicatore dello scarico l'intaglio è al centro del cassetto. Disegna lo scarico o sposta il mobile in modo che il suo centro sia davanti allo scarico.

L'apertura è troppo piccola. Ripeti Apertura per tubi con misure più grandi: la nuova apertura allarga quella vecchia.

L'apertura o l'intaglio è troppo grande. Annulla con Ctrl+Z e taglia di nuovo con misure più piccole.

Lo schienale si è diviso in due pezzi. L'Altezza dell'apertura era maggiore dello schienale. Annulla con Ctrl+Z e scrivi un'altezza minore.

L'intaglio per sifone è sparito. Hai cambiato il tipo o il numero di cassetti. Ripeti Intaglio per sifone.

L'intaglio si è allungato. Hai cambiato le misure del mobile dopo l'intaglio. Vedi Quando modifichi il mobile dopo gli intagli.

Scorciatoie in questo capitolo

Tasto	Azione
clic destro	Menu con Aggiungi al mobile → Apertura per tubi e Intaglio per sifone
Alt+Z	Vista a raggi X: si vedono gli intagli nei cassetti
M	Quote: misure dei pannelli tagliati
1	Sposta il mobile a sinistra-destra, davanti allo scarico
3	Sposta il mobile in su-giù, per un'altra altezza del lavabo
Ctrl+Z	Annulla l'intaglio

Tutte le scorciatoie sono nel capitolo Scorciatoie da tastiera.

Avanti

Capitolo successivo: Ingresso e soggiorno dai modelli
