Projektbeschläge

Die Beschläge wählen Sie einmal für das ganze Projekt: Korpusverbindungen, Topfbänder, Schubkastenführungen, Klappenbeschläge, Aufhänger, Bodenträger und Griffe. Neue Schränke und Vorlagen erhalten sie automatisch, und vorhandene Schränke ändern Sie mit der Schaltfläche Auf alle anwenden oder Auf Auswahl anwenden. Dieses Kapitel beschreibt jedes Feld des Panels Projektbeschläge, die Bohrungen, die EFS aus dem Katalog bohrt, die Beschlagliste und die Meldungen der Projektprüfung.

Video: B06 Projektbeschläge

Derselbe Ablauf in einem anderthalbminütigen Video auf Englisch.

Auf YouTube ansehen (Englisch)

Im Programm zeigen

Die interaktive Tour Projektbeschläge (2 Min.) zeigt Ihnen Schritt für Schritt im Programm, wo Sie klicken und was Sie eingeben. Öffnen Sie im Reiter EFS das Panel Interaktive Touren und klicken Sie neben der Tour auf Starten. Auch der KI-Assistent bietet sie an, wenn Sie fragen, wie das geht.

Bevor Sie beginnen

• Öffnen Sie ein Projekt mit Schränken. Im Video ist es die fertige Küche aus den vorherigen Kapiteln (Unterschränke und die Ecke bis Sockel, Passblenden, Abschlusswangen und Abdeckboden).
• Ist die Seitenleiste nicht offen, halten Sie den Mauszeiger über die 3D-Ansicht und drücken Sie N. Das Panel Projektbeschläge ist im Reiter EFS.
• Sie können die Beschläge wählen, bevor Sie die Schränke anordnen, oder danach. Schränke, die Sie nach der Wahl hinzufügen, erhalten sie automatisch. Vorhandene Schränke erhalten sie erst, wenn Sie auf Auf alle anwenden oder Auf Auswahl anwenden klicken.

Der Ablauf aus dem Video

1. Klicken Sie im Reiter EFS auf den Titel des Panels Projektbeschläge. Oben steht Neue Schränke und Vorlagen erhalten diese Einstellungen.
2. Wählen Sie in der Box Verbindungen die Einstellung Verbindungsart: Dübel. Darunter erscheinen Dübeldurchmesser 8 mm, Dübelanzahl 2, Dübellänge 30 mm und Tiefe Flächenbohrung 0 mm.
3. Wählen Sie in der Box Topfbänder die Einstellung Topfbandtyp: Blum Clip top 110.
4. Wählen Sie in der Box Schubkastenführungen die Einstellung Führungstyp: Blum TANDEMBOX antaro.
5. Wählen Sie in der Box Einlegeböden die Einstellung Bodenträger: Verstellbar, System 32 um die Einlegeböden.
6. Wählen Sie in der Box Griffe die Einstellung Griff: Stangengriff. Lassen Sie Lochabstand auf 128 mm, Ausrichtung auf Senkrecht und Position auf Oberkante.
7. Scrollen Sie das Panel mit dem Mausrad nach unten und klicken Sie auf Auf alle anwenden. Das Programm meldet Projektbeschläge auf 11 Schränke angewendet.

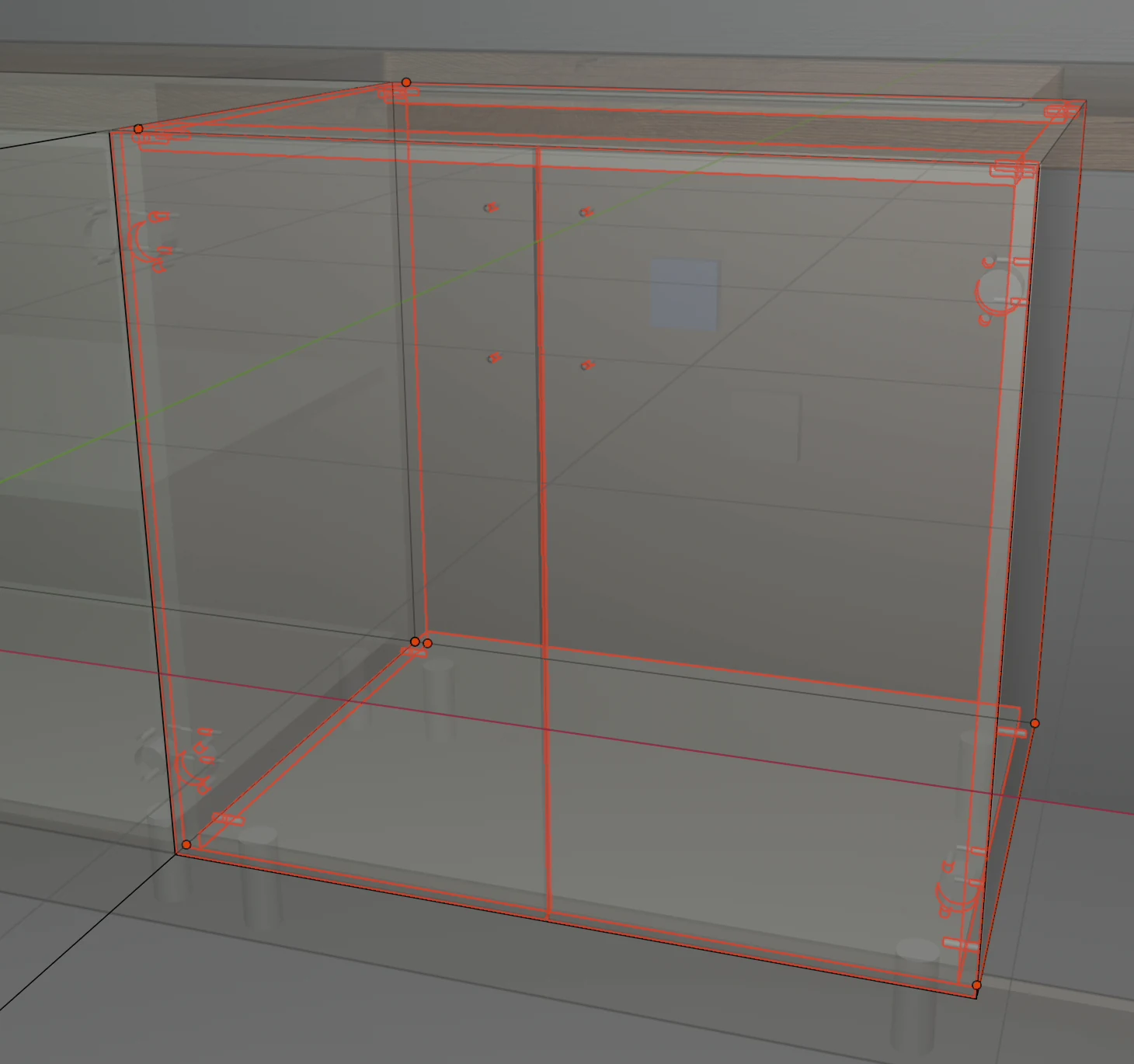

8. Klicken Sie auf eine Platte des Spülenunterschranks und drücken Sie Alt+Z. In der Röntgenansicht sehen Sie die Bandtöpfe an den Türen, die Montageplatten an den Seitenwänden und die Griffbohrungen. Ein erneutes Alt+Z schaltet zurück zur normalen Ansicht.
9. Öffnen Sie im Reiter EFS das Panel Export und klicken Sie auf Projektprüfung. Im Video findet die Prüfung ein Problem: Tür 'Front links' stößt beim Öffnen an '4 Schubkästen'. Klicken Sie auf die Pfeilschaltfläche am rechten Ende der Zeile: Die Tür wird ausgewählt, und die Ansicht zoomt auf sie.

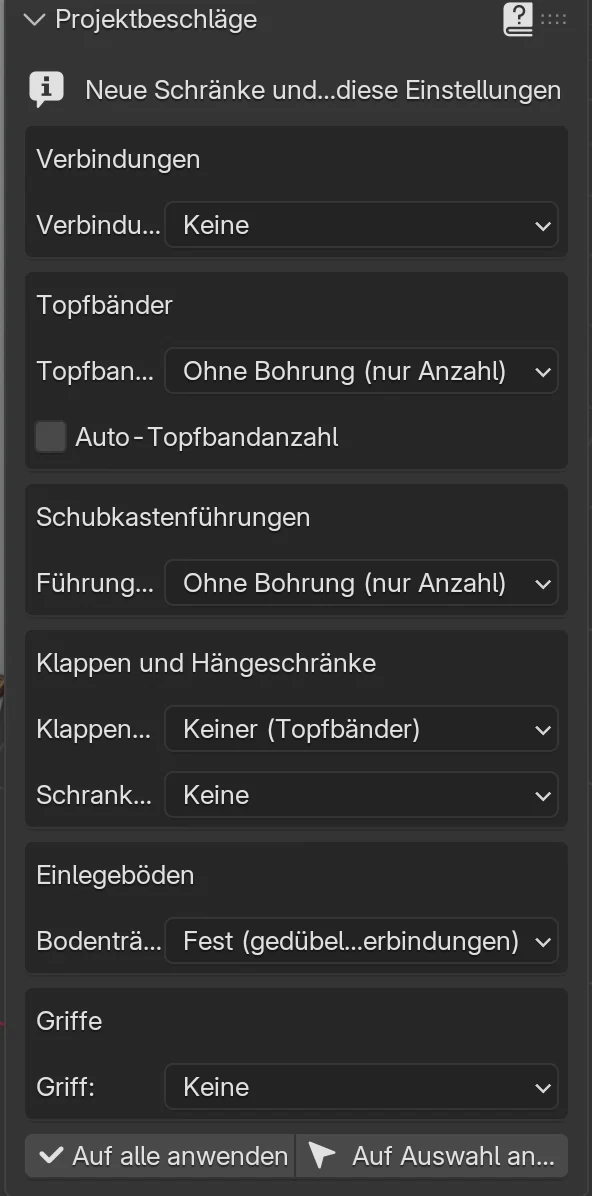

Das Panel Projektbeschläge

Das Panel hat sechs Boxen: Verbindungen, Topfbänder, Schubkastenführungen, Klappen und Hängeschränke, Einlegeböden und Griffe. Darunter liegen die Schaltflächen Auf alle anwenden und Auf Auswahl anwenden.

Regeln des Panels:

• Das Ändern eines Felds ändert keinen vorhandenen Schrank. Die Felder gelten für Schränke und Vorlagen, die Sie später hinzufügen. Vorhandene Schränke ändern Sie mit den Schaltflächen Auf alle anwenden und Auf Auswahl anwenden.
• Mit den Standardwerten bohrt EFS nichts; es zählt nur Topfbänder und Schubkästen.
• Die Projektbeschläge werden mit dem Projekt (.blend) gespeichert. Damit jedes neue Projekt mit Ihren Beschlägen beginnt, speichern Sie sie in Meine Einstellungen (siehe Schneller arbeiten).
• Manche Felder erscheinen nur bei einer bestimmten Wahl darüber. Die Bedingung steht in der Spalte Angezeigt bei.
• Im Bearbeitungsmodus ist das Panel nicht da. Drücken Sie Tab, um ihn zu verlassen.

Optionen

Box	Option	Angezeigt bei	Was sie bewirkt	Standard	Werte
Verbindungen	Verbindungsart	immer	Wie die Korpusplatten verbunden werden: welche Bohrungen gebohrt werden und was in die Beschlagliste kommt. Siehe Korpusverbindungen.	Keine	Keine, Dübel, Confirmat, Minifix, Minifix und Dübel
	Verbinder pro Verbindung	Confirmat, Minifix, Minifix und Dübel	Anzahl der Confirmats oder Minifixe in einer Verbindung.	2	1–10
	Dübeldurchmesser	Dübel, Minifix und Dübel	Durchmesser des Dübels und seiner Bohrungen.	8 mm	4–20 mm
	Dübelanzahl	Dübel, Minifix und Dübel	Anzahl der Dübel pro Verbindung. Bei Minifix und Dübel nicht verwendet: Jeder Minifix erhält einen Dübel.	2	1–10
	Dübellänge	Dübel, Minifix und Dübel	Länge des Dübels. Die Bohrung in der Kante nimmt den Rest des Dübels plus 2 mm für den Leim auf.	30 mm	16–100 mm
	Tiefe Flächenbohrung	Dübel, Minifix und Dübel	Tiefe der Dübelbohrung in der Plattenfläche. 0 bedeutet automatisch: Plattenstärke minus 6 mm, höchstens der halbe Dübel.	0 mm	0–60 mm
Topfbänder	Topfbandtyp	immer	Topfband aus dem Katalog. Ein Katalog-Topfband bohrt den Bandtopf, die Schrauben des Bandtopfs und die Montageplatte. Siehe Topfbänder.	Ohne Bohrung (nur Anzahl)	Ohne Bohrung (nur Anzahl); Generisch, Clip 35 mm; Blum Clip top 110; Hettich Sensys 110 und Ihre eigenen Katalog-Topfbänder
	Auto-Topfbandanzahl	immer	Anzahl der Topfbänder nach der Länge der Anschlagkante. Siehe Anzahl der Topfbänder.	aus	an, aus
Schubkastenführungen	Führungstyp	immer	Führung oder Boxsystem aus dem Katalog. Wählt die Länge nach der Tiefe und bohrt die Seitenwände. Siehe Schubkastenführungen.	Ohne Bohrung (nur Anzahl)	Ohne Bohrung (nur Anzahl); Kugelführung, seitlich; Blum TANDEMBOX antaro; Blum LEGRABOX pure; Blum MERIVOBOX und Ihre eigenen Katalog-Führungen
Klappen und Hängeschränke	Klappenbeschlag	immer	Hebemechanismus für eine Klappe mit Anschlag oben. Siehe Klappen und Hängeschränke.	Keiner (Topfbänder)	Keiner (Topfbänder), Klappenhalter (wie AVENTOS HK top), Kleiner Klappenhalter (wie AVENTOS HK-S), Klappenhalter mit Topfbändern (wie AVENTOS HK-XS), Schwenkklappe (wie AVENTOS HS top), Hochliftklappe (wie AVENTOS HL top)
	Schrankaufhänger	immer	Aufhänger für den Hängeschrank und eine Aufhängeschiene so lang wie der Schrank.	Keine	Keine, Aufhänger an Aufhängeschiene, Aufhänger an die Wand geschraubt
Einlegeböden	Bodenträger	immer	Feste Einlegeböden an Verbindungen oder verstellbare Einlegeböden auf Bodenträgern. Siehe Bodenträger.	Fest (gedübelt wie die Verbindungen)	Fest (gedübelt wie die Verbindungen); Verstellbar, System 32 durchgehende Reihen; Verstellbar, System 32 um die Einlegeböden
Griffe	Griff	immer	Bohrung für Griffe oder Push-to-open. Siehe Griffe und Push-to-open.	Keine	Keine, Stangengriff, Knopf, Push-to-open
	Lochabstand	Stangengriff, Knopf	Abstand zwischen den beiden Bohrungen eines Stangengriffs. Ein Knopf verwendet ihn nicht.	128 mm	16–1200 mm
	Ausrichtung	Stangengriff, Knopf	Stangengriff an Türen senkrecht oder waagerecht. An Klappen und Schubkästen immer waagerecht. Ein Knopf verwendet sie nicht.	Senkrecht	Senkrecht, Waagerecht
	Position	Stangengriff, Knopf	Höhe des Griffs an Unterschranktüren. Ein Hängeschrank erhält die gegenüberliegende Kante.	Oberkante	Oberkante, Unterkante, Halbe Höhe
	Ab Öffnungskante	Stangengriff, Knopf	Von der Türkante auf der Öffnungsseite bis zur Mitte des Griffs (oder zur näheren Bohrung eines waagerechten Stangengriffs).	40 mm	10–500 mm
	Ab Ober-/Unterkante	Stangengriff, Knopf	Von der Ober- oder Unterkante der Tür bis zur Mitte des Griffs (oder zur näheren Bohrung eines senkrechten Stangengriffs).	50 mm	10–1000 mm

Hinweis

Die Anzahl der Topfbänder pro Tür (das Feld Topfbänder) gehört nicht zu den Projektbeschlägen. Ein neuer Schrank hat 2 Topfbänder pro Tür. Um hohen Türen 3 bis 5 Topfbänder zu geben, schalten Sie Auto-Topfbandanzahl ein.

Tipp

Schalten Sie Auto-Topfbandanzahl in den Projektbeschlägen ein, bevor Sie die Hochschränke anordnen. So müssen Sie sich nicht merken, welcher Schrank mehr Topfbänder braucht.

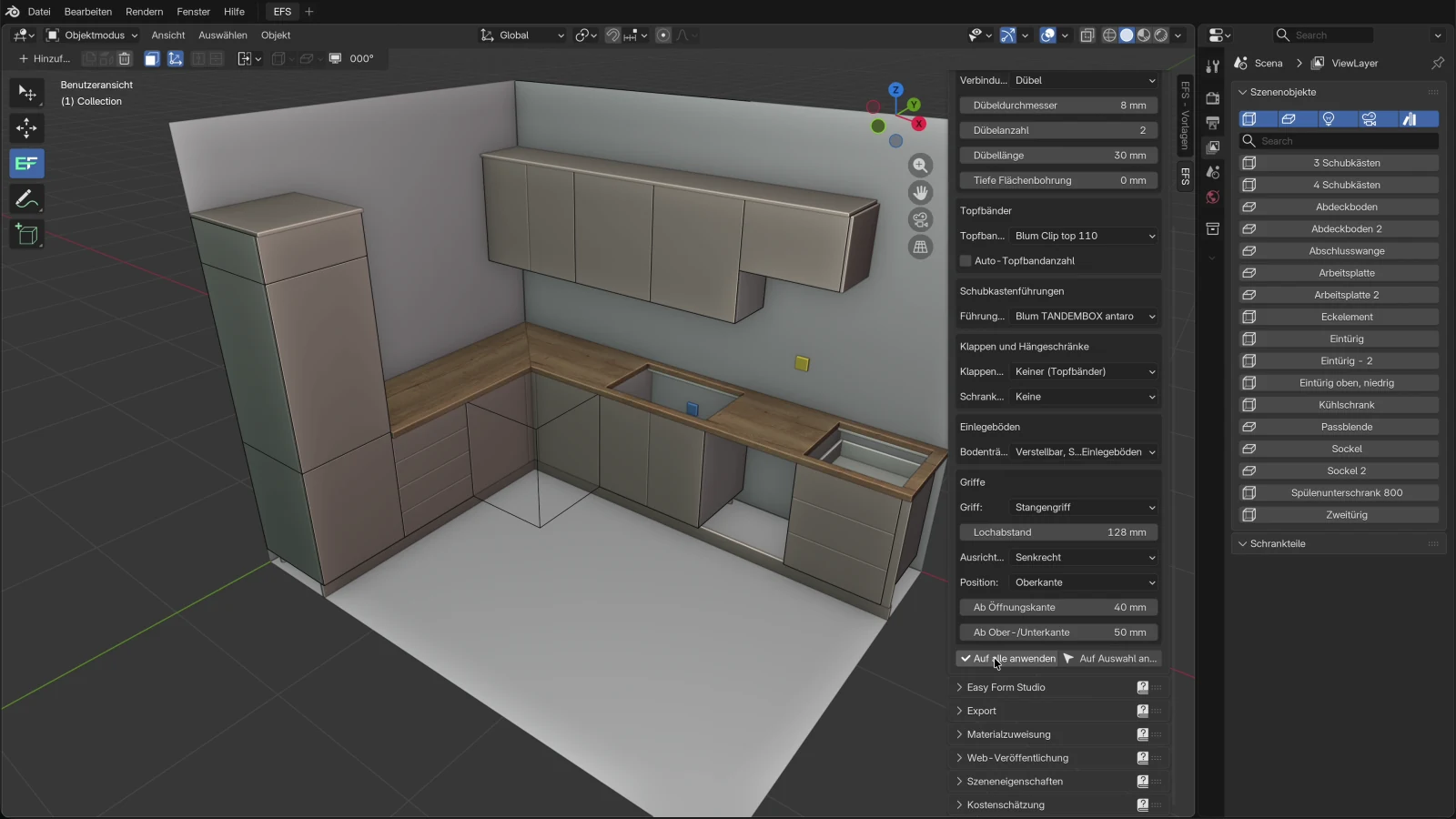

Auf alle anwenden und Auf Auswahl anwenden

Die Schaltflächen sind unten im Panel. Passt das Panel nicht auf den Bildschirm, scrollen Sie es mit dem Mausrad nach unten.

1. Stellen Sie die Felder des Panels Projektbeschläge ein.
2. Für das ganze Projekt klicken Sie auf Auf alle anwenden.
3. Für einen Teil der Schränke: Wählen Sie sie aus (Klick auf eine Platte, Shift + Klick für den nächsten Schrank) und klicken Sie auf Auf Auswahl anwenden.

Das Programm meldet Projektbeschläge auf N Schränke angewendet.

Schaltfläche	Welche Schränke sie ändert
Auf alle anwenden	Alle Schränke und Eckschränke im Projekt.
Auf Auswahl anwenden	Die Schränke, zu denen irgendeine ausgewählte Platte gehört. Es genügt, eine Platte eines Schranks auszuwählen.

Was EFS tut:

• Es schreibt alle Felder des Panels in den Schrank: Verbindung und Dübel, Topfbandtyp, Auto-Topfbandanzahl, Führung, Klappenbeschlag, Aufhänger, Bodenträger und alle Griff-Felder. Das Feld Topfbänder (Anzahl der Topfbänder pro Tür) bleibt so, wie es im Schrank war.
• Ein Eckschrank erhält nur Topfbandtyp und die Griff-Felder. Er hat keine Verbindungen, Führungen oder Bodenträger.
• Ein Hängeschrank erhält die gegenüberliegende Griff-Position: Aus der Oberkante des Projekts wird am Hängeschrank Unterkante und umgekehrt. Halbe Höhe bleibt. So sitzen die Griffe an Unter- und Hängeschränken jeweils nahe der Arbeitsplatte.
• Es bohrt Topfbänder, Führungen, Griffe, Dübel und Verbinder sofort neu.
• Wenn sich die Führung oder die Bodenträger ändern, baut es den Schrank neu auf, als hätten Sie das Feld im Reiter EFS - Schrank geändert. Verstellbare Einlegeböden rasten ins 32-mm-Raster ein. Box-Schubkästen erhalten Boden und Rückwand nach der Formel. Schubkästen, die von einem Boxsystem zu einer anderen Führung oder zu Ohne Bohrung (nur Anzahl) wechseln, erhalten Holzseiten und die richtigen Maße in der Zuschnittliste.
• Die Zahl in der Meldung zählt nur die Schränke, die sich geändert haben. Ein Schrank, der schon dieselben Beschläge hat, wird nicht gezählt, ein zweiter Klick meldet also 0.
• Es gibt kein Bestätigungsfenster. Wenn Sie es sich anders überlegen, drücken Sie Ctrl+Z.

Achtung

Auf alle anwenden überschreibt Beschläge, die Sie selbst an einem Schrank eingestellt haben, zum Beispiel einen Knopf statt eines Stangengriffs oder eine andere Führung. Braucht ein Schrank andere Beschläge, klicken Sie zuerst auf Auf alle anwenden und stellen Sie diesen Schrank dann in der Box Beschläge und Verbindungen ein. Oder wählen Sie nur die Schränke aus, die Sie ändern, und klicken Sie auf Auf Auswahl anwenden.

Achtung

Ein Schrank, der mit U zum Hängeschrank wird, ändert seine Griffposition nicht von selbst. Hat er als Unterschrank Oberkante erhalten, sitzen seine Griffe an der Oberkante der Tür, hoch über der Arbeitsplatte. Wählen Sie ihn aus und klicken Sie auf Auf Auswahl anwenden: Der Griff wandert an die Unterkante.

Was neue Schränke und Vorlagen erhalten

Wie der Schrank entsteht	Was er aus den Projektbeschlägen erhält
Hinzufügen → Schrank, C	Alle Beschläge und Verbindungen.
Ein neuer Schrank neben einem ausgewählten Hängeschrank	Alle Beschläge und Verbindungen, mit dem Griff an der gegenüberliegenden Kante (er wird ein Hängeschrank).
Hinzufügen → Eckschrank, Shift+C	Topfbandtyp und die Griff-Felder.
Mitgelieferte Vorlagen aus dem Reiter EFS - Vorlagen	Alle Beschläge und Verbindungen, auch für die mit dem Hauptschrank verknüpften Korpusse. Hängeschränke erhalten den Griff an der gegenüberliegenden Kante.
Meine Vorlagen und der Import eines Schranks aus JSON	Nichts: Sie behalten die Beschläge, mit denen sie gespeichert wurden. Siehe Vorlagen und Meine Vorlagen.
Schrank duplizieren (Shift+D)	Nichts: Die Kopie hat die Beschläge des Originals.

Projektbeschläge und die Box Beschläge und Verbindungen

Die Projektbeschläge enthalten die Startwerte. Was EFS tatsächlich bohrt, ist in jedem Schrank eingestellt, im Reiter EFS - Schrank. Eine Änderung an einem Schrank gilt nur für diesen Schrank und bohrt seine Bohrungen sofort neu. Das Kapitel Wie ein Schrank aufgebaut ist beschreibt die Felder des Schranks.

Box in den Projektbeschlägen	Dasselbe Feld am Schrank	Wann das Feld am Schrank angezeigt wird
Verbindungen	Beschläge und Verbindungen → Verbindungsart und die Felder darunter	immer
Topfbänder	Beschläge und Verbindungen → Topfbandtyp, Auto-Topfbandanzahl und bei ausgeschalteter Automatik auch Topfbänder	der Schrank hat eine Tür oder eine Klappe
Schubkastenführungen	Beschläge und Verbindungen → Führungstyp	der Schrank hat Schubkästen
Klappen und Hängeschränke	Beschläge und Verbindungen → Klappenbeschlag	der Schrank hat eine Klappe mit Anschlag oben
	Beschläge und Verbindungen → Schrankaufhänger	Hängeschrank ist angehakt
Einlegeböden	Einlegeböden → Bodenträger	der Schrank hat einen waagerechten Einlegeboden
Griffe	die Box Griffe	immer; die Felder hängen von den Fronten ab (siehe Griffe)

Ein Eckschrank hat Topfbandtyp und Topfbänder in der Box Vorderseite und die Griffe in der Box Griffe (siehe Eckschrank).

Tipp

Dient ein Schrank als Muster, übertragen Sie seine Beschläge mit Auf ausgewählte Schränke kopieren, Gruppen Topfbänder, Führungen und Verbindungen und Griffe, auf die anderen. Auf diesem Weg wird auch die Anzahl der Topfbänder pro Tür übertragen. Siehe Schneller arbeiten.

Topfbänder

Ein Katalog-Topfband bohrt den Bandtopf und die Schrauben des Bandtopfs in die Tür und die Bohrungen für die Montageplatte in die Seitenwand. Ohne Bohrung (nur Anzahl) bohrt nichts; es zählt die Topfbänder nur für die Beschlagliste und den Preis.

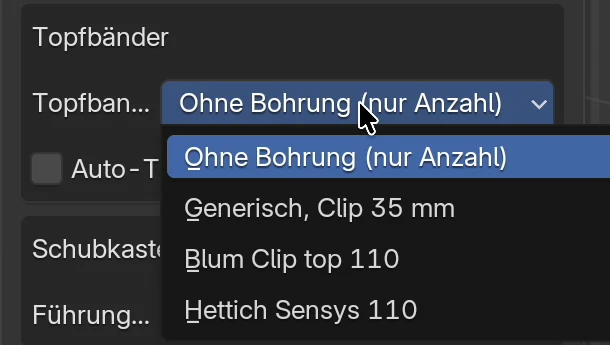

Topfbandkatalog

Topfband	Bandtopf	Schrauben Bandtopf	Montageplatte	In der Beschlagliste pro Topfband
Ohne Bohrung (nur Anzahl)	–	–	–	Topfband
Generisch, Clip 35 mm	Ø35 × 13 mm, Mitte 21,5 mm von der Türkante	nicht gebohrt	2 Bohrungen Ø5 × 13 mm	Topfband, 2 × Euroschraube 6,3×13, 2 × Spanplattenschraube 3,5×15
Blum Clip top 110	Ø35 × 13 mm, Mitte 21,5 mm von der Türkante	2 Bohrungen Ø8 × 11,5 mm	2 Bohrungen Ø5 × 13 mm	Topfband, 2 × Euroschraube 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, Mitte 22 mm von der Türkante	2 Bohrungen Ø8 × 11,5 mm	2 Bohrungen Ø5 × 13 mm	Topfband, 2 × Euroschraube 6,3×13

Blum und Hettich haben einen Bandtopf mit Einpressdübeln, daher stehen für den Topf keine Schrauben in der Beschlagliste.

Wo EFS bohrt

• Bandtopf: in der Innenfläche der Tür, entlang der Anschlagkante. Die Mitte liegt 21,5 mm von der Kante entfernt (Hettich 22 mm).
• Schrauben Bandtopf: zwei Bohrungen, 22,5 mm über und unter der Topfmitte (45 mm Abstand), 9,5 mm weiter von der Türkante entfernt als der Topf.
• Montageplatte: zwei Bohrungen in der Innenfläche der Seitenwand auf der Anschlagseite, 37 mm von der Vorderkante der Seitenwand, 16 mm über und unter der Topfbandhöhe (32 mm Abstand).
• Höhe: Das erste und das letzte Topfband liegen 96 mm von der Unter- und Oberkante der Tür entfernt. Die übrigen sind gleichmäßig dazwischen verteilt. Ein einzelnes Topfband sitzt in der Mitte der Tür. Türen, die niedriger als 222 mm sind, erhalten ihre Topfbänder gleichmäßig über die ganze Höhe verteilt.

Regeln:

• EFS bohrt Topfbänder an Türen (Anschlag links, Anschlag rechts, Zwei Türen) und an der Tür des Eckschranks. Klappen (Anschlag oben, Anschlag unten) erhalten Topfbänder nur in der Beschlagliste, ohne Bohrungen. Montieren Sie Klappen-Topfbänder mit der Bohrschablone des Herstellers.
• Ist die Seitenwand auf der Anschlagseite auf Keine gesetzt, gibt es keine Bohrungen für die Montageplatte.
• Würde eine Montageplatte auf einen waagerechten Einlegeboden treffen, verschiebt EFS das ganze Topfband um 32 mm nach oben oder unten, dann um 64, dann um 96 mm, bis es eine freie Stelle mindestens 20 mm von der Türkante findet. Die Box Beschläge und Verbindungen des Schranks zeigt dann, wie viele Topfbänder verschoben wurden (… Topfbänder verschoben, um Einlegeböden auszuweichen).
• Eckschrank: Die Topfbänder sitzen am Ende der Tür neben der äußeren Seitenwand (Seitenwand links 1 oder Seitenwand rechts 1), die Montageplatten an deren Innenfläche, 37 mm von der Vorderkante. Der Griff sitzt am anderen Ende der Tür, neben dem Eckpfosten.
• In der Zuschnittliste haben Türen die Anzahl und die Seite in der Spalte Topfbänder, zum Beispiel 2 Topfbänder an der Längsseite. Die Türseite im PDF zeigt auch das Topfband, zum Beispiel 2 Topfbänder an der Längsseite — Blum Clip top 110, K-Maß 21,5 mm. Die Zahl nach K-Maß ist der Abstand von der Türkante zur Topfmitte. Der Rand des Topfs liegt dann 4 mm von der Türkante entfernt (Hettich 4,5 mm).

Anzahl der Topfbänder

Die Anzahl der Topfbänder legt das Feld Topfbänder im Schrank fest (standardmäßig 2, von 0 bis 6), pro Tür oder Klappe. Wenn Sie Auto-Topfbandanzahl einschalten, verschwindet das Feld Topfbänder, und die Anzahl hängt von der Länge der Anschlagkante ab:

Anschlagkante	Anzahl der Topfbänder
bis 900 mm	2
von 901 bis 1600 mm	3
von 1601 bis 2000 mm	4
über 2000 mm	5

• An einer Tür ist die Anschlagkante die Türhöhe, an einer Klappe die Klappenbreite.
• Eine Klappe mit Anschlag oben und einem Beschlag, der keine Topfbänder braucht, hat 0 Topfbänder. Topfbänder bleiben nur bei Klappenhalter mit Topfbändern (wie AVENTOS HK-XS) und bei Keiner (Topfbänder).
• Ein Eckschrank nimmt die Anzahl aus seinem eigenen Feld Topfbänder (Box Vorderseite). Auto-Topfbandanzahl wirkt sich nicht auf ihn aus.

Schubkastenführungen

Eine Katalog-Führung wählt die Nennlänge nach der Schubkastentiefe und bohrt die Schraubenlöcher in beide Seitenwände. Ein Boxsystem ändert außerdem den Schubkasten: Die Metallzargen verlassen die Zuschnittliste, und Boden und Rückwand erhalten Maße nach der Formel des Herstellers.

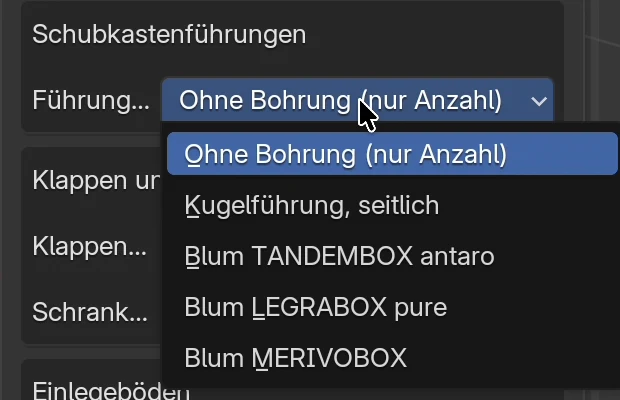

Führungskatalog

Führung	Montage	Nennlängen	Schubkasten
Ohne Bohrung (nur Anzahl)	–	–	aus Holz, wie gebaut
Kugelführung, seitlich	auf halber Höhe der Schubkastenseite	250–600 mm, alle 50 mm	aus Holz
Blum TANDEMBOX antaro	unter dem Kasten, Bohrungen 12 mm über der Unterkante der Seitenwand	270, 300–650 mm, alle 50 mm	Boxsystem
Blum LEGRABOX pure	unter dem Kasten, Bohrungen 10 mm über der Unterkante der Seitenwand	270, 300–650 mm	Boxsystem
Blum MERIVOBOX	unter dem Kasten, Bohrungen 11 mm über der Unterkante der Seitenwand	270, 300–650 mm	Boxsystem

Führungslänge

• Kugelführung: die längste Nennlänge, die in die Tiefe der Schubkastenseite passt. Ein Schubkasten mit 549 mm langen Seiten erhält eine 500-mm-Führung.
• Boxsystem: die längste Nennlänge (NL), die in die Innentiefe des Schranks passt, von der Vorderkante der Seitenwand bis zur Vorderfläche der Rückwand, abzüglich 3 mm (LEGRABOX: 10 mm). Eine Rückwand in einer Nut oder einem Falz verringert die Innentiefe.
• Passt nicht einmal die kürzeste Länge, bohrt EFS keine Bohrungen, und ein Box-Schubkasten bleibt aus Holz.

Beispiel: Schrank 600 × 580 × 720 mm, 18-mm-Platten, Schubkästen mit 18 mm starken Fronten, Blum TANDEMBOX antaro:

Rückwand	Innentiefe	Nennlänge
Aufgesetzt, 3 mm	559 mm	550 mm
Genutet, Einzug 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Bohrungen für Führungen

• Bohrungen Ø4 × 12 mm in der Innenfläche der linken und rechten Seitenwand, für jeden Schubkasten.
• Die erste Bohrung liegt 37 mm von der Vorderkante der Seitenwand, die nächsten folgen alle 128 mm, solange die Bohrung mindestens 15 mm vor dem Ende der Führung liegt. Eine 500- oder 550-mm-Führung hat Bohrungen bei 37, 165, 293 und 421 mm: vier pro Seite.
• Die Beschlagliste erhält eine Spanplattenschraube 4×16, eine pro Bohrung. Ein Schubkasten mit 500-mm-Führung braucht 8 Schrauben.

Boxsysteme: TANDEMBOX, LEGRABOX, MERIVOBOX

Bei einem Boxsystem sind die Metallzargen des Schubkastens ein Zukaufteil. EFS entfernt sie aus der Zuschnittliste und der Kostenschätzung; in der 3D-Ansicht bleiben sie sichtbar. Boden und Rückwand des Schubkastens sind 16-mm-Platten, bemessen nach der Formel des Herstellers. LW ist die lichte Weite zwischen den Seitenwänden, NL die Nennlänge der Führung.

System	Bodenbreite	Bodentiefe	Rückwandbreite
Blum TANDEMBOX antaro	LW − 75 mm	NL − 24 mm	LW − 87 mm
Blum LEGRABOX pure	LW − 35 mm	NL − 10 mm	LW − 38 mm
Blum MERIVOBOX	LW − 51 mm	NL − 26 mm	LW − 51 mm

Die Rückwandhöhe ergibt sich aus der Höhenvariante des Boxsystems. EFS wählt die höchste Variante, deren Zarge hinter die Schubkastenfront passt: Die Zarge muss mindestens 4 mm niedriger sein als die Front. Passt nicht einmal die niedrigste, nimmt es die niedrigste.

System	Variante: Zargenhöhe / Rückwandhöhe
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Beispiel: Schrank 600 × 580 × 720 mm mit 18-mm-Seitenwänden, einer 3 mm starken aufgesetzten Rückwand und drei aufliegenden Schubkästen, Blum TANDEMBOX antaro:

• LW ist 564 mm, NL 550 mm.
• Boden (Breite × Tiefe × Stärke): 489 × 526 × 16 mm.
• Die Schubkastenfront ist 236 mm hoch, also passt Variante D (Zarge 224 mm). Rückwand (Breite × Höhe × Stärke): 477 × 199 × 16 mm.
• In der Beschlagliste: Schubkastenführung, Satz Blum TANDEMBOX antaro D 550, 3 Stück.

Regeln:

• Die Felder Innenstärke, Inneres Höhenverhältnis, Seitenluft innen und Abstand hinten (Box Schubkästen) ändern Boden und Rückwand eines Box-Schubkastens nicht. Die Maße ergeben sich aus der Formel.
• Die Schubkastenfront bleibt, wie sie ist. Siehe Schubkästen.
• Wenn Sie einem Schrank wieder eine Führung geben, die kein Boxsystem ist, in der Box Beschläge und Verbindungen oder mit Auf alle anwenden oder Auf Auswahl anwenden, kommt der Holzkasten mit Seiten zurück.

Klappen und Hängeschränke

Diese Box hat zwei Felder. Beide werden nur gezählt: EFS bohrt für sie nichts.

• Klappenbeschlag gilt für eine Klappe mit Anschlag oben. EFS berechnet den Leistungsfaktor (Fronthöhe in mm mal Frontgewicht in kg) und wählt die Stärke des Beschlags. In der Box Beschläge und Verbindungen des Schranks stehen Leistungsfaktor, Frontgewicht und gewählte Stärke unter dem Feld. Die Zeile ist rot, wenn keine Stärke passt oder die Klappenhöhe außerhalb des Bereichs des Beschlags liegt. Der Beschlag kommt mit seiner Stärke und seinem Leistungsfaktor in die Beschlagliste. Die Einzelheiten stehen im Kapitel Hängeschränke, Hochschränke und Klappen.
• Schrankaufhänger gelten nur für Schränke, bei denen Hängeschrank angehakt ist. Jeder erhält 2 Aufhänger (Schrankaufhänger, verstellbar). Mit Aufhänger an Aufhängeschiene kommt auch eine Aufhängeschiene so lang wie der Schrank dazu.

Bodenträger

Bodenträger legt fest, wie die waagerechten Einlegeböden gehalten werden.

Wahl	Was EFS tut
Fest (gedübelt wie die Verbindungen)	Die Einlegeböden sind wie Ober- und Unterboden mit den Seitenwänden verbunden, mit der Verbindungsart aus der Box Verbindungen.
Verstellbar, System 32 durchgehende Reihen	Die Einlegeböden haben keine Verbindungen. Beide Seitenwände erhalten zwei Reihen Bohrungen Ø5 × 12 mm im Abstand von 32 mm, 37 mm von der Vorderkante und 37 mm vor der Rückwand, von 40 mm über dem Unterboden bis 40 mm unter dem Oberboden.
Verstellbar, System 32 um die Einlegeböden	Dasselbe, aber nur 3 Bohrungen über und unter jedem Einlegeboden.

Bei verstellbaren Einlegeböden bleibt der unterste Einlegeboden, wo er ist, und die anderen rasten ins 32-mm-Raster ein, auch wenn Sie sie mit Auf alle anwenden oder Auf Auswahl anwenden einschalten. Jeder Einlegeboden erhält 4 × Bodenträger in der Beschlagliste. Eine Bohrung, die auf eine Bohrung der Montageplatte oder der Führung fallen würde, wird übersprungen. Die Einzelheiten stehen im Kapitel Verstellbare Einlegeböden, System 32.

Griffe und Push-to-open

Ein Stangengriff und ein Knopf bohren Durchgangsbohrungen Ø5 mm in die Front. Push-to-open bohrt nichts; es zählt Push-Öffner. Die Griff-Felder eines einzelnen Schranks sind unter Wie ein Schrank aufgebaut ist beschrieben.

Wo EFS Griffe bohrt

Front	Stangengriff	Knopf
Tür, Senkrecht, Oberkante	Obere Bohrung Ab Ober-/Unterkante unter der Oberkante, untere Bohrung um Lochabstand tiefer. Beide Ab Öffnungskante von der Kante auf der Öffnungsseite.	Ab Öffnungskante von der Öffnungskante, Ab Ober-/Unterkante unter der Oberkante.
Tür, Senkrecht, Unterkante	Untere Bohrung Ab Ober-/Unterkante über der Unterkante, obere Bohrung um Lochabstand höher.	Dasselbe, von der Unterkante.
Tür, Halbe Höhe	Senkrechter Stangengriff auf halber Höhe.	Auf halber Höhe.
Tür, Waagerecht	Erste Bohrung Ab Öffnungskante von der Öffnungskante, zweite um Lochabstand weiter in Richtung Topfbänder. Position legt die Höhe fest.	–
Klappe	Waagerecht, in der Mitte der Breite, Ab Ober-/Unterkante von der Kante, die sich öffnet: bei Anschlag oben von der Unterkante, bei Anschlag unten von der Oberkante.	Dieselbe Stelle, eine Bohrung.
Schubkastenfront	Waagerecht, in der Mitte von Breite und Höhe der Front.	In der Mitte der Front.

Bei denselben Feldern liegen die Bohrungen an allen Türen an denselben Stellen. An einem Hängeschrank kommt der Griff an die gegenüberliegende Kante (siehe Auf alle anwenden und Auf Auswahl anwenden).

Regeln:

• Eine Bohrung, die nicht auf die Front passt (näher als 4,5 mm an der Kante), wird übersprungen.
• Griffbohrungen sind an den Fronten auch ohne Röntgenansicht sichtbar.
• Jede Tür, Klappe und Schubkastenfront erhält einen Griff.

Griffe in der Beschlagliste

Artikel	Detail	Menge
Griff	Stange 128 (Lochabstand) oder Knopf	1 pro Tür, Klappe und Schubkastenfront
Griffschraube	M4 und die Länge, zum Beispiel M4×25	2 pro Stangengriff, 1 pro Knopf

EFS wählt die Schraubenlänge aus der Reihe 20, 22, 25, 30, 35, 40 und 45 mm: die kürzeste Schraube, die mindestens 6 mm länger ist als die Frontstärke. Für eine 18-mm-Front ist das M4×25, für eine 16-mm-Front M4×22.

Push-to-open

• Die Fronten haben keine Griffbohrungen.
• Jede Tür, Klappe und Schubkastenfront erhält einen Push-Öffner in der Beschlagliste und in der Kostenschätzung.
• Ein Eckschrank erhält Push-Öffner in der Beschlagliste, aber nicht in der Kostenschätzung.

Korpusverbindungen

Die Box Verbindungen legt fest, wie die Seitenwände mit Ober- und Unterboden, den Traversen, festen Einlegeböden und Mittelwänden verbunden werden. Dübel bohren eine Bohrung in die Fläche der einen Platte und in die Kante der anderen. Confirmat bohrt eine Durchgangsbohrung Ø7 und eine Bohrung Ø5 in die Kante. Minifix bohrt ein Gehäuse Ø15 von innen, sodass es von außen nicht sichtbar ist. Minifix und Dübel fügt neben jedem Minifix einen Dübel hinzu.

Ein Eckschrank hat keine Korpusverbindungen. Die Bohrungen, ihre Anordnung pro Verbindung und ihre Tiefen beschreibt das Kapitel Verbindungen: Dübel, Confirmat, Minifix.

Bohrungen in der Röntgenansicht

1. Klicken Sie auf eine Platte eines Schranks.
2. Drücken Sie Alt+Z. Die Platten werden durchsichtig, und Sie sehen die Zylinder aller Bohrungen: Bandtöpfe und Schrauben an den Türen, Montageplatten an den Seitenwänden, Bohrungen für Führungen, Griffe, Bodenträger und Dübel.
3. Die ausgewählten Platten und ihre Bohrungen sind orange umrandet.
4. Drücken Sie erneut Alt+Z für die normale Ansicht.

Tipp

Öffnen Sie die Türen mit O, um Bandtöpfe und Montageplatten zu sehen, ohne dass die Front sie verdeckt.

Beschlagliste

Die Beschlagliste zählt alles, was keine Platte ist: Katalogbeschläge und das Kleinmaterial, das sie brauchen. Sie wird pro Schrank gezählt, mit den Summen am Ende.

Was in die Liste kommt

Artikel	Detail	Menge	Wann
Topfband	Name des Topfbands	nach der Anzahl der Topfbänder an allen Türen und Klappen	der Schrank hat eine Tür oder eine Klappe
Euroschraube	6,3×13	2 pro Topfband	Katalog-Topfband
Spanplattenschraube	3,5×15	2 pro Topfband	Generisch, Clip 35 mm
Schubkastenführung, Satz	Name und Nennlänge, bei Boxsystemen auch die Variante	1 pro Schubkasten	der Schrank hat Schubkästen
Spanplattenschraube	4×16	1 pro Führungsbohrung	Katalog-Führung
Dübel	Durchmesser × Länge, zum Beispiel Ø8×30	pro Stück	Dübel oder Minifix und Dübel
Confirmat-Schraube, Confirmat-Abdeckkappe	7×50, Ø12	1 pro Confirmat	Confirmat
Minifix-Gehäuse, Minifix-Bolzen	Ø15, Ø5×11	1 pro Minifix	Minifix, Minifix und Dübel
Bodenträger	Ø5	4 pro Einlegeboden	verstellbare Einlegeböden
Griff, Griffschraube	siehe Griffe in der Beschlagliste		Stangengriff oder Knopf
Push-Öffner	–	1 pro Front	Push-to-open
Name des Klappenbeschlags	Stärke und Leistungsfaktor	1 pro Klappe	Klappenbeschlag
Schrankaufhänger	verstellbar	2 pro Schrank	Hängeschrank mit Aufhängern
Aufhängeschiene	Länge in mm	1 pro Schrank	Aufhänger an Aufhängeschiene
Schrankfuß	rund oder eckig	4 pro Schrank	der Schrank hat Füße
Spanplattenschraube	4×16	4 pro Fuß	der Schrank hat Füße
Sockelklammer	–	2 pro Schrank mit Füßen	vor dem Schrank steht ein Sockel aus Sockel unter Auswahl
Spanplattenschraube	3,5×16	1 je 150 mm Rückwandumfang	Rückwand Aufgesetzt oder Gefälzt
Gola-Profil	Schrankbreite in mm	1 pro Nut	der Schrank hat eine Gola-Nut

Die Liste enthält auch die Arbeitsplatte mit ihren Ausschnitten und Verbindern, LED-Streifen, Kleiderstangen und Schiebetüren. Diese beschreiben ihre eigenen Kapitel.

Hinweis

In der Beschlagliste hat ein Eckschrank 4 Füße, obwohl er auf 6 steht (7 mit Ausschnitt). Fügen Sie die Füße eines Eckschranks von Hand zur Bestellung hinzu.

Wo Sie die Liste sehen

Ort	Was er zeigt
PDF (Alles als PDF exportieren, Auswahl als PDF exportieren)	Eine Seite Beschlagliste mit den Spalten Schrank, Artikel, Detail und Menge: zuerst pro Schrank, am Ende GESAMT. Auswahl als PDF exportieren zählt nur die ausgewählten Schränke.
Excel (Zuschnittliste nach Excel)	Das Tabellenblatt Beschläge, mit denselben Spalten.
Lieferantenbestellung (CSV + E-Mail)	Die Datei order_hardware.csv mit den Summen (Artikel, Detail, Menge) und der Absatz BESCHLÄGE: im E-Mail-Text. Siehe Das Produktionspaket und die Lieferantenbestellung.
Kostenschätzung (Reiter EFS)	Topfbänder, Führungssätze, Bodenträger, Confirmats und Minifixe, Klappenbeschläge, Aufhänger, die Aufhängeschiene und Push-Öffner, mit dem Preis aus der Preisliste. Siehe Ein Angebot für den Kunden.

Dübel, Schrauben und Griffe haben in der Kostenschätzung keinen Preis. Katalogartikel suchen ihren Preis in der Preisliste über den Code. Wird der Preis gefunden, steht neben dem Artikel ein grüner Punkt; wenn nicht, ein roter Punkt und der Code in Klammern. Topfbänder mit Ohne Bohrung (nur Anzahl) und Schubkästen mit der Führung Ohne Bohrung (nur Anzahl) haben eigene Zeilen (… Topfbänder, … Schubkästen) mit dem Preis aus dem allgemeinen Teil der Preisliste. Zusätzlich wird für jedes Topfband eine Bohrung berechnet (die Zeile … Bohrungen).

Projektprüfung

Die Projektprüfung sucht vor dem Export nach Fehlern im Projekt, darunter nach Schränken ohne Bohrungen.

1. Öffnen Sie im Reiter EFS das Panel Export.
2. Klicken Sie auf Projektprüfung.
3. Ist alles in Ordnung, meldet das Programm Keine Probleme gefunden.

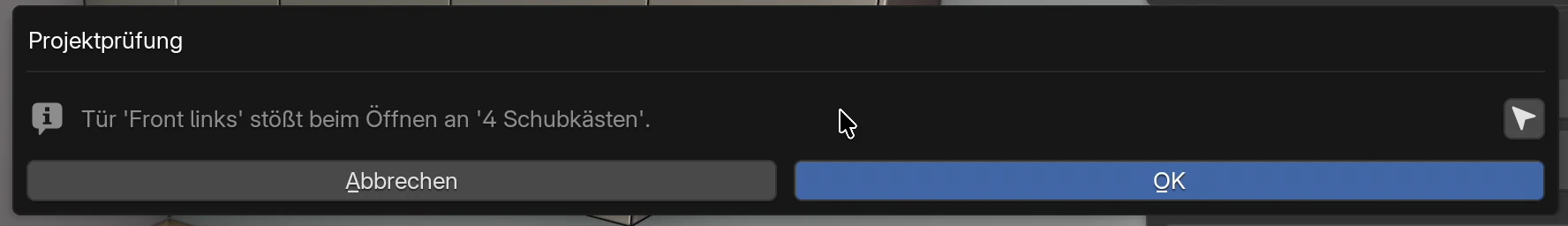

4. Andernfalls öffnet sich das Fenster Projektprüfung mit den Befunden. Ein Befund zu einem bestimmten Objekt hat eine Pfeilschaltfläche (In der Szene zeigen). Ein Klick wählt dieses Objekt aus, und die Ansicht zoomt darauf. Das Fenster bleibt offen.
5. OK schließt das Fenster und meldet N Probleme gefunden. Abbrechen oder Esc schließt es nur.

Das Fenster zeigt höchstens 40 Befunde. Die Zeile ... +N zählt den Rest. Beheben Sie die ersten Befunde und starten Sie die Prüfung erneut.

Meldungen zu Beschlägen

Meldung	Art	Was sie bedeutet	Was zu tun ist
Tür '…' stößt beim Öffnen an '…'.	Warnung	Die auf 90° geöffnete Tür ragt mehr als 3 mm in einen benachbarten Schrank, eine Wand oder ein anderes Raumobjekt.	Setzen Sie eine Passblende zwischen die Schränke (siehe Sockel, Passblenden, Abschlusswangen und Abdeckboden), ändern Sie die Öffnungsseite oder verschieben Sie den Schrank.
Tür '…' (…) hat keine Topfbänder.	Warnung	Die Tür hat Topfbänder 0.	Geben Sie die Anzahl der Topfbänder ein oder schalten Sie Auto-Topfbandanzahl ein.
N Schränke haben Türen ohne Topfbandbohrungen (Projektbeschläge).	Warnung	N Schränke haben eine Tür oder Klappe, und ihr Topfbandtyp ist Ohne Bohrung (nur Anzahl). Eckschränke werden nicht gezählt.	Wählen Sie in den Projektbeschlägen ein Topfband und klicken Sie auf Auf alle anwenden.
N Schränke haben Schubkästen ohne Führungsbohrungen (Projektbeschläge).	Warnung	N Schränke haben Schubkästen mit der Führung Ohne Bohrung (nur Anzahl).	Wählen Sie eine Führung und klicken Sie auf Auf alle anwenden.
N Schränke haben keine Dübelverbindungen (Projektbeschläge).	Warnung	N Schränke haben Verbindungsart: Keine. Die Meldung verschwindet mit jeder Verbindungsart, nicht nur mit Dübeln.	Wählen Sie eine Verbindungsart und klicken Sie auf Auf alle anwenden.
Dübelbohrung Ø… in '…' (…) geht durch die Platte.	Fehler	Die Dübelbohrung in der Plattenfläche ist so tief wie die Platte. Meist ist Tiefe Flächenbohrung zu groß.	Setzen Sie Tiefe Flächenbohrung auf 0 (automatisch) zurück oder verringern Sie sie.
Bohrung Ø…×… in '…' (…) lässt nur … mm Material stehen.	Warnung	Unter einer Flächenbohrung bleiben weniger als 4 mm (Dübel) oder 2,5 mm (andere Bohrungen). Zum Beispiel lässt ein 13 mm tiefer Topf in einer 15-mm-Front 2 mm übrig.	Verwenden Sie eine stärkere Platte, eine flachere Dübelbohrung (Tiefe Flächenbohrung) oder ein Topfband mit flacherem Topf.
Einlegeboden '…' (…) liegt nicht auf seinen Bodenträgern: Verringern Sie den vorderen oder hinteren Rücksprung.	Warnung	Ein verstellbarer Einlegeboden erreicht die vordere oder hintere Lochreihe nicht.	Verringern Sie Rücksprung vorne oder Rücksprung hinten des Einlegebodens. Siehe Verstellbare Einlegeböden, System 32.

Die Prüfung meldet auch überlappende Schränke, Materialien ohne Preis, Schiebetüren, die für eine andere Breite erstellt wurden, und zwei Schränke mit demselben Namen. Diese Meldungen sind unter Das Produktionspaket und die Lieferantenbestellung beschrieben.

Regeln:

• Ein Fehler ist mit einem Warnsymbol markiert, die anderen Meldungen mit einem Info-Symbol.
• Nach Zuschnittliste nach Excel, DXF-Export - alle, Angebot exportieren (PDF), Etiketten exportieren (PDF) und Lieferantenbestellung (CSV + E-Mail) führt EFS die Prüfung selbst aus. Findet sie Fehler (überlappende Schränke oder ein Dübel, der durch eine Platte geht), meldet es Exportiert, aber die Projektprüfung hat N Fehler gefunden (Projektprüfung). Warnungen meldet es dann nicht.
• Das Produktionspaket schreibt alle Befunde in die Datei …_projektpruefung.txt neben den anderen Exporten.

Tipp

Führen Sie vor jedem Export für die Fertigung die Projektprüfung aus. Die drei Meldungen mit (Projektbeschläge) zeigen Ihnen sofort, ob alle Schränke Topfbänder, Führungen und Verbindungen erhalten haben.

Ihr eigener Beschlagkatalog

Die Beschlagkataloge sind JSON-Dateien im Ordner hardware des Add-ons. Ihre eigenen Topfbänder, Führungen und anderen Beschläge fügen Sie in Ihre eigene Kopie des Katalogs ein. Ein Update des Add-ons rührt sie nicht an.

Für Fortgeschrittene: So fügen Sie ein eigenes Topfband oder eine eigene Führung hinzu

1. Öffnen Sie den EFS-Benutzerdatenordner (siehe Wo Ihre Daten liegen).
2. Legen Sie darin einen Ordner namens user_hardware an.
3. Speichern Sie dort eine Datei mit demselben Namen wie der mitgelieferte Katalog und schreiben Sie nur Ihre eigenen Einträge hinein.
4. Schließen Sie das Programm und starten Sie es neu. Der Katalog wird einmal gelesen, wenn er zum ersten Mal gebraucht wird.

Datei	Was sie enthält
hinges.json	Topfbänder
slides.json	Führungen und Boxsysteme
joints.json	Maße für Confirmat und Minifix
shelf_supports.json	Bodenträger
lifts.json	Klappenbeschläge
hangers.json	Schrankaufhänger
fasteners.json	Schrauben für Füße, Rückwände und Griffe, Sockelklammern, Durchmesser der Griffbohrung
worktop_cutouts.json	Ausschnitte für Spüle und Kochfeld

Regeln:

• Ein Eintrag mit demselben Schlüssel wie ein mitgelieferter ersetzt den mitgelieferten. Ein neuer Schlüssel kommt im Menü nach den mitgelieferten hinzu. Bereits gespeicherte Projekte behalten ihre Wahl.
• In fasteners.json ersetzen die Felder, die Sie schreiben, die mitgelieferten; die anderen bleiben.
• Die Maße sind in mm, aus dem Datenblatt des Herstellers.
• Ein Topfband mit "drilling": true muss cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth und end_offset haben. Eine Führung muss lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step und rear_margin haben. EFS überspringt einen Eintrag, dem eines dieser Maße fehlt, und zeigt ihn nicht im Menü.
• joints.json ändert die Maße der vorhandenen Arten (CONFIRMAT, MINIFIX). Es fügt keine neuen Verbindungsarten hinzu.
• Der Name (name) erscheint im Menü so, wie Sie ihn schreiben.
• price_code ist der Preiscode. Schreiben Sie ihn in die erste Spalte des Tabellenblatts Other in Ihrer Preisliste (user_prices.xlsx) und den Preis in die dritte. Siehe Zuschnittoptimierung und Plattenpreise.

Ein Beispiel user_hardware/hinges.json mit einem Topfband, dessen Topf 12 mm tief ist und dessen Mitte 22,5 mm von der Kante entfernt liegt:

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Ohne screw_spacing bohrt EFS keine Bohrungen für die Schrauben des Bandtopfs. Für eine Unterflurführung schreiben Sie "mount": "bottom" und bottom_offset (Höhe der Bohrungen über der Unterkante der Seitenwand). Für ein Boxsystem fügen Sie einen Block box_system nach dem Vorbild der mitgelieferten TANDEMBOX in hardware/slides.json hinzu.

Häufige Probleme und Lösungen

Ich habe die Projektbeschläge geändert, aber die Schränke sind gleich geblieben. Die Felder des Panels gelten für neue Schränke. Klicken Sie auf Auf alle anwenden, oder wählen Sie die Schränke aus und klicken Sie auf Auf Auswahl anwenden.

Nach Auf alle anwenden hat ein Schrank seine eigenen Beschläge verloren. Die Schaltfläche überschreibt alle Beschlagfelder in jedem Schrank. Drücken Sie Ctrl+Z, oder stellen Sie die Beschläge dieses Schranks in der Box Beschläge und Verbindungen erneut ein.

Auf Auswahl anwenden meldet 0 Schränke. Es ist nichts ausgewählt, oder die ausgewählten Schränke haben diese Beschläge schon.

Hohe Türen haben nur 2 Topfbänder. Die Anzahl der Topfbänder gehört nicht zu den Projektbeschlägen. Schalten Sie Auto-Topfbandanzahl ein und klicken Sie auf Auf alle anwenden, oder geben Sie am Schrank Topfbänder ein.

Am Hängeschrank sitzt der Griff an der Oberkante. Der Schrank wurde mit U zum Hängeschrank, nachdem er seine Beschläge erhalten hatte. Wählen Sie ihn aus und klicken Sie auf Auf Auswahl anwenden.

Eine Klappe hat keine Topfbandbohrungen. EFS bohrt an Klappen keine Topfbänder. Klappen-Topfbänder stehen in der Beschlagliste und werden mit der Bohrschablone des Herstellers montiert.

Die Seitenwand hat keine Bohrungen für die Montageplatte. Die Seitenwand auf der Anschlagseite ist auf Keine gesetzt, oder Topfbandtyp ist Ohne Bohrung (nur Anzahl).

Ich sehe Führungstyp am Schrank nicht. Der Schrank hat keine Schubkästen. Das Feld erscheint erst, wenn Sie Art und Anzahl der Schubkästen wählen.

Ich sehe Schrankaufhänger am Schrank nicht. Der Schrank ist kein Hängeschrank. Haken Sie Hängeschrank an oder drücken Sie U.

Ein Box-Schubkasten ist aus Holz geblieben, und die Führung hat in der Beschlagliste keine Länge. Der Schrank ist zu flach: Nicht einmal die kürzeste Nennlänge (270 mm) passt in die Innentiefe. Machen Sie den Schrank tiefer oder wählen Sie eine andere Führung.

Die Zuschnittliste hat keine Schubkastenseiten. Der Schrank hat ein Boxsystem. Die Metallzargen kaufen Sie mit der Führung, daher stehen nur Boden und Rückwand des Schubkastens in der Zuschnittliste.

Der Eckschrank hat keine Verbindungen oder Führungen erhalten. Aus den Projektbeschlägen übernimmt ein Eckschrank nur Topfband und Griff.

Die Prüfung meldet Schränke ohne Dübelverbindungen, aber ich verbinde mit Schrauben. Die Meldung bedeutet, dass der Schrank überhaupt keine Verbindungsart hat. Wählen Sie Confirmat oder eine andere Art, oder ignorieren Sie die Meldung, wenn Sie die Korpusse außerhalb von EFS verbinden.

Mein Katalog-Topfband erscheint nicht im Menü. Prüfen Sie den Ordnernamen (user_hardware) und den Dateinamen (hinges.json), die Kommas und Anführungszeichen im JSON und die erforderlichen Maße. Starten Sie das Programm nach jeder Änderung neu.

Tastenkürzel in diesem Kapitel

Taste	Aktion
N	Seitenleiste mit den Reitern ein- / ausblenden
Alt+Z	Röntgenansicht: zeigt die Bohrungen für Topfbänder, Führungen, Griffe und Dübel
O	Türen und Schubkästen öffnen / schließen des ausgewählten Schranks
U	Hänge-/Unterschrank (ändert die Griffposition nicht von selbst)
Ctrl+Z	Die letzte Aktion rückgängig machen, zum Beispiel Auf alle anwenden

Alle Tastenkürzel finden Sie im Kapitel Tastenkürzel.

Weiter

Nächstes Kapitel: Raumdokumentation für die Monteure
