Okovi projekta¶

Okove biraš jednom za cijeli projekt: spojeve korpusa, šarke, klizače ladica, mehanizme klapni, vješake, nosače polica i ručke. Novi elementi i predlošci ih dobiju sami, a postojeće elemente mijenjaš gumbom Primijeni na sve ili Primijeni na odabrane. Ovo poglavlje opisuje svako polje panela Okovi projekta, rupe koje EFS po katalogu buši, popis okova i poruke Provjere projekta.

Video: B06 Okovi projekta

Isti tok rada u videu od minute i pol.

Pogledaj na YouTubeu

Pokaži mi u programu

Interaktivni vodič Okovi projekta (2 min) u programu pokaže gdje kliknuti i što upisati, korak po korak. U kartici EFS otvori panel Interaktivni vodiči i uz vodič klikni Pokreni. Nudi ga i AI asistent kad ga pitaš kako se to radi.

Prije nego počneš¶

Otvori projekt s elementima. U videu je to gotova kuhinja iz prethodnih poglavlja (Donji elementi i kutni element do Sokl, fileri, završne ploče i vijenac).
Ako bočna traka nije otvorena, pokazivač miša drži iznad 3D pogleda i pritisni N. Panel Okovi projekta je u kartici EFS.
Okove možeš izabrati prije slaganja ili poslije. Elementi koje dodaš nakon izbora dobiju ih sami. Elementi koji već postoje dobiju ih tek kad klikneš Primijeni na sve ili Primijeni na odabrane.

Tok rada iz videa¶

U kartici EFS klikni naslov panela Okovi projekta. Na vrhu piše Novi korpusi i predlošci dobivaju ove postavke.
U okviru Spojevi izaberi Vrsta spoja: Tipli. Ispod se pojave Promjer tipla 8 mm, Broj tipli 2, Duljina tipla 30 mm i Dubina u licu 0 mm.
U okviru Šarke izaberi Tip šarke: Blum Clip top 110.
U okviru Klizači ladica izaberi Tip klizača: Blum TANDEMBOX antaro.
U okviru Police izaberi Nosači polica: Pomične, sustav 32, oko polica.
U okviru Ručke izaberi Ručka: Ručka šipka. Ostavi Razmak rupa 128 mm, Orijentacija Vertikalno i Položaj Gornji rub.

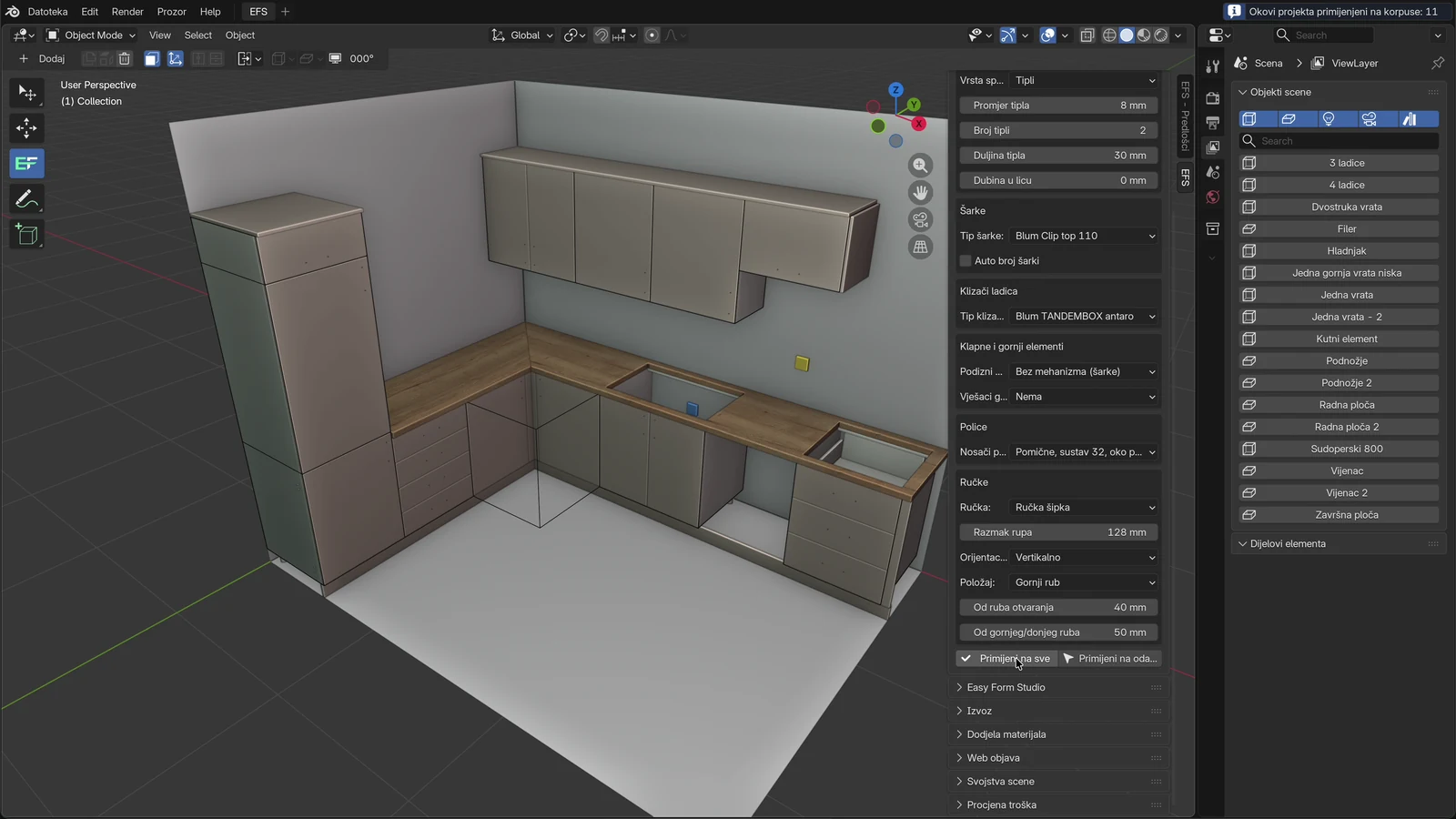

Kotačićem spusti panel do kraja i klikni Primijeni na sve. Program javi Okovi projekta primijenjeni na korpuse: 11.

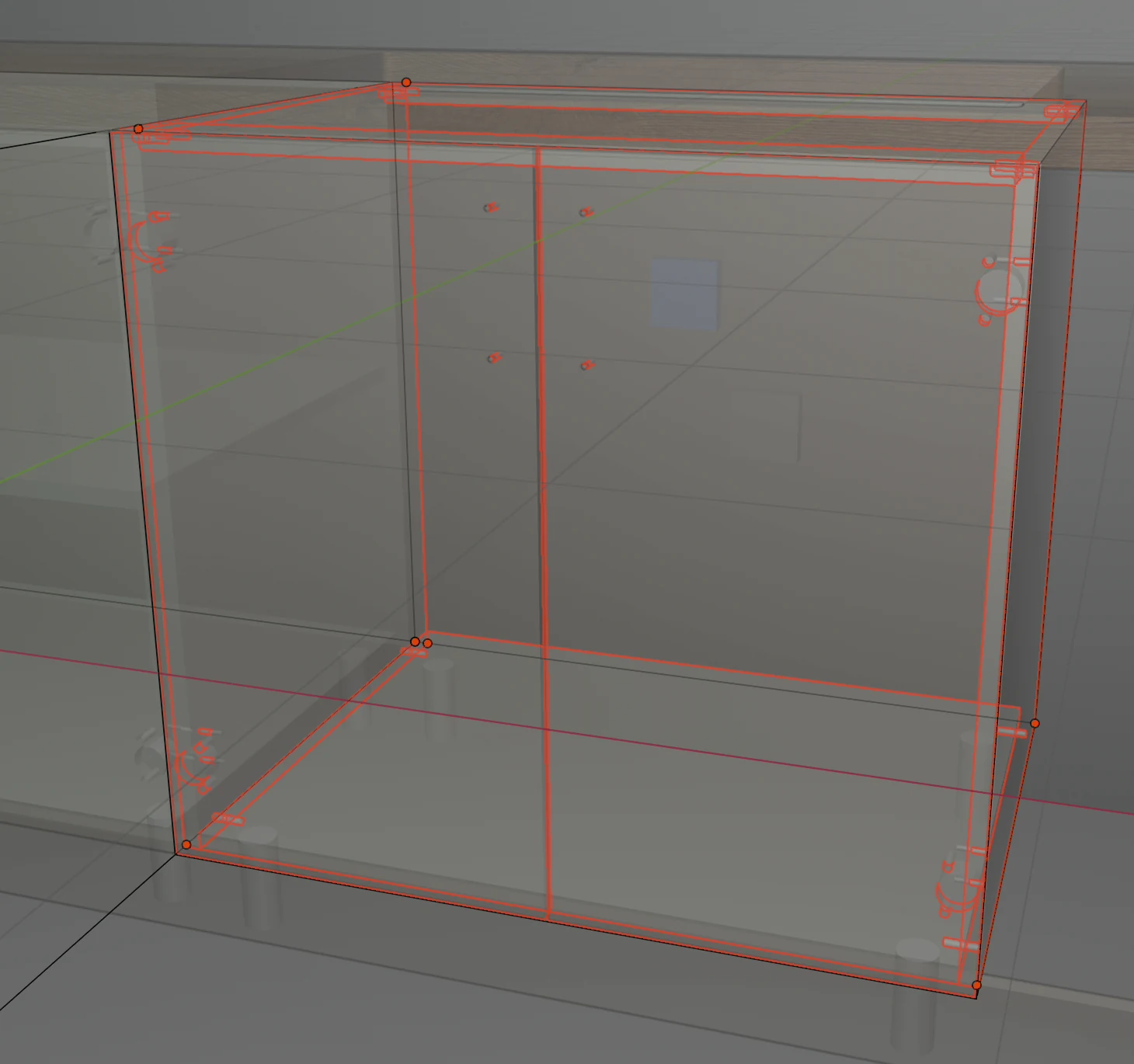

Klikni ploču sudoperskog elementa i pritisni Alt+Z. U prozirnom prikazu vide se čašice šarki na vratima, pločice na bočnicama i rupe za ručke. Opet Alt+Z vraća običan prikaz.

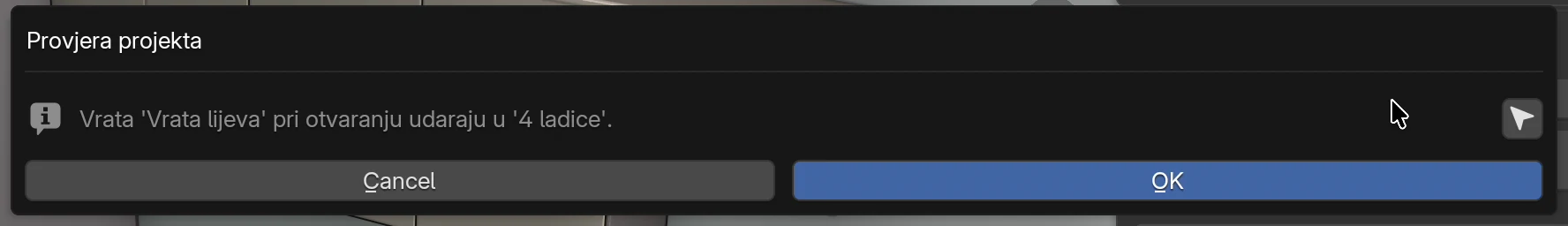

U kartici EFS otvori panel Izvoz i klikni Provjera projekta. U videu provjera nađe jedan nalaz: Vrata 'Vrata lijeva' pri otvaranju udaraju u '4 ladice'. Klikni gumb sa strelicom na desnom kraju retka: vrata se odaberu i pogled ih približi.

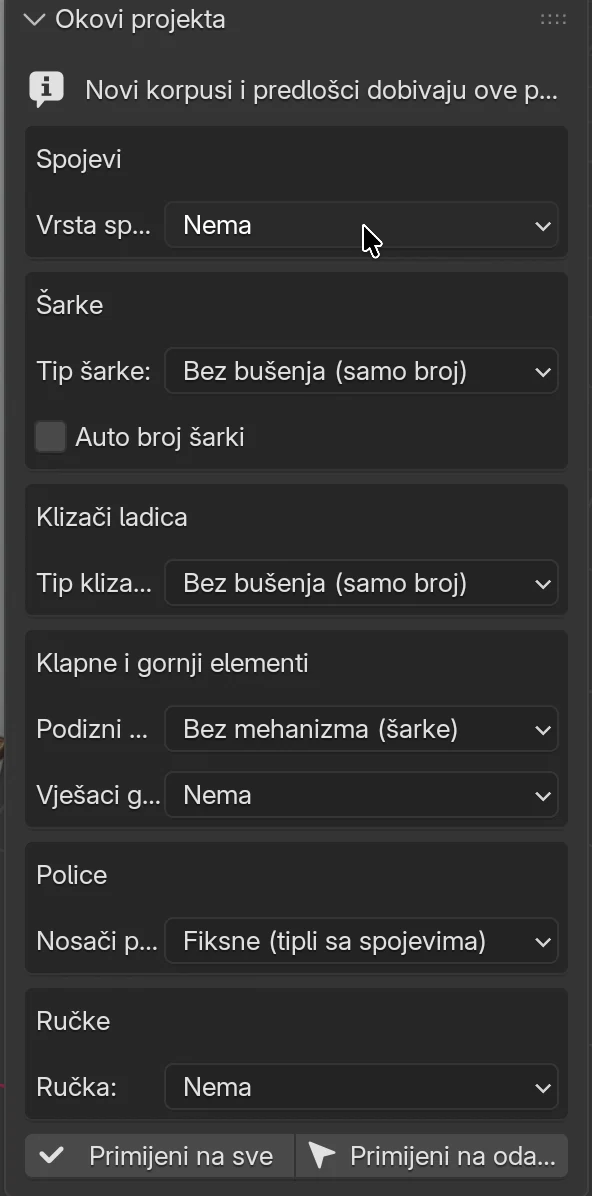

Panel Okovi projekta¶

Panel ima šest okvira: Spojevi, Šarke, Klizači ladica, Klapne i gornji elementi, Police i Ručke. Ispod su gumbi Primijeni na sve i Primijeni na odabrane.

Pravila panela:

Promjena polja ne mijenja nijedan postojeći element. Polja vrijede za elemente i predloške koje dodaš poslije. Postojeće elemente mijenjaš gumbima Primijeni na sve i Primijeni na odabrane.
Sa zadanim vrijednostima EFS ne buši ništa, nego samo broji šarke i ladice.
Okovi projekta spremaju se s projektom (.blend). Da svaki novi projekt kreće od tvojih okova, spremi ih u Moje postavke (vidi Brži rad).
Neka polja vide se samo uz određeni izbor iznad njih. Uvjet piše u stupcu Kad se vidi.
U načinu Edit Mode panela nema. Pritisni Tab da izađeš iz njega.

Opcije¶

Okvir	Opcija	Kad se vidi	Što radi	Zadano	Vrijednosti
Spojevi	Vrsta spoja	uvijek	Spoj ploča korpusa: koje rupe se buše i što ide u popis okova. Vidi Spojevi korpusa.	Nema	Nema, Tipli, Konfirmat, Minifix, Minifix i tipli
	Spojnica po spoju	Konfirmat, Minifix, Minifix i tipli	Broj konfirmata ili minifiksa u jednom spoju.	2	1–10
	Promjer tipla	Tipli, Minifix i tipli	Promjer tipla i rupa za njega.	8 mm	4–20 mm
	Broj tipli	Tipli, Minifix i tipli	Broj tipli po spoju. Uz Minifix i tipli se ne koristi: uz svaki minifix ide jedan tipl.	2	1–10
	Duljina tipla	Tipli, Minifix i tipli	Duljina tipla. Rupa u kantu uzima ostatak tipla i 2 mm za ljepilo.	30 mm	16–100 mm
	Dubina u licu	Tipli, Minifix i tipli	Dubina rupe za tipl u licu ploče. 0 znači automatski: debljina ploče minus 6 mm, najviše pola tipla.	0 mm	0–60 mm
Šarke	Tip šarke	uvijek	Šarka iz kataloga. Šarka iz kataloga buši čašicu, vijke čašice i pločicu. Vidi Šarke.	Bez bušenja (samo broj)	Bez bušenja (samo broj), Generička na klik 35 mm, Blum Clip top 110, Hettich Sensys 110 i tvoje šarke iz kataloga
	Auto broj šarki	uvijek	Broj šarki po duljini ruba sa šarkama. Vidi Broj šarki.	isključeno	uključeno, isključeno
Klizači ladica	Tip klizača	uvijek	Klizač ili box sustav iz kataloga. Bira duljinu po dubini i buši bočnice. Vidi Klizači ladica.	Bez bušenja (samo broj)	Bez bušenja (samo broj), Kuglični, bočna montaža, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX i tvoji klizači iz kataloga
Klapne i gornji elementi	Podizni mehanizam klapne	uvijek	Mehanizam za klapnu Otvaranje gore. Vidi Klapne i gornji elementi.	Bez mehanizma (šarke)	Bez mehanizma (šarke), Podizač klapne (kao AVENTOS HK top), Mali podizač klapne (kao AVENTOS HK-S), Podizač klapne sa šarkama (kao AVENTOS HK-XS), Podizni zakretni mehanizam (kao AVENTOS HS top), Paralelni podizač (kao AVENTOS HL top)
	Vješaci gornjeg elementa	uvijek	Vješaci gornjeg elementa i zidna šina duga kao element.	Nema	Nema, Vješaci na zidnoj šini, Vješaci pričvršćeni u zid
Police	Nosači polica	uvijek	Fiksne police na spojevima ili pomične police na nosačima. Vidi Nosači polica.	Fiksne (tipli sa spojevima)	Fiksne (tipli sa spojevima); Pomične, sustav 32, puni redovi; Pomične, sustav 32, oko polica
Ručke	Ručka	uvijek	Bušenje za ručke ili otvaranje na dodir. Vidi Ručke i otvaranje na dodir.	Nema	Nema, Ručka šipka, Gumb, Otvaranje na dodir
	Razmak rupa	Ručka šipka, Gumb	Razmak između dvije rupe ručke šipke. Gumb ga ne koristi.	128 mm	16–1200 mm
	Orijentacija	Ručka šipka, Gumb	Ručka šipka na vratima okomito ili vodoravno. Na klapnama i ladicama je uvijek vodoravna. Gumb ga ne koristi.	Vertikalno	Vertikalno, Horizontalno
	Položaj	Ručka šipka, Gumb	Visina ručke na vratima donjih elemenata. Gornji element dobije suprotni rub.	Gornji rub	Gornji rub, Donji rub, Sredina visine
	Od ruba otvaranja	Ručka šipka, Gumb	Od ruba vrata na strani otvaranja do sredine ručke (ili do bliže rupe vodoravne šipke).	40 mm	10–500 mm
	Od gornjeg/donjeg ruba	Ručka šipka, Gumb	Od gornjeg ili donjeg ruba vrata do sredine ručke (ili do bliže rupe okomite šipke).	50 mm	10–1000 mm

Napomena

Broj šarki po vratima (polje Šarke) nije u Okovima projekta. Novi element ima 2 šarke po vratima. Da visoka vrata dobiju 3 do 5 šarki, uključi Auto broj šarki.

Savjet

Uključi Auto broj šarki u Okovima projekta prije nego složiš visoke elemente. Tako ne moraš pamtiti koji element treba više šarki.

Primijeni na sve i Primijeni na odabrane¶

Gumbi su na dnu panela. Ako panel ne stane na zaslon, kotačićem ga spusti do kraja.

Podesi polja panela Okovi projekta.
Za cijeli projekt klikni Primijeni na sve.
Za dio elemenata: odaberi ih (klik na ploču, Shift + klik za sljedeći element) i klikni Primijeni na odabrane.

Program javi Okovi projekta primijenjeni na korpuse: N.

Gumb	Koje elemente mijenja
Primijeni na sve	Sve elemente i kutne elemente u projektu.
Primijeni na odabrane	Elemente kojima pripada bilo koja odabrana ploča. Dovoljno je odabrati jednu ploču elementa.

Što EFS napravi:

Elementu upiše sva polja panela: spoj i tiple, tip šarke, Auto broj šarki, klizač, podizni mehanizam, vješake, nosače polica i sva polja ručke. Polje Šarke (broj šarki po vratima) ostaje kakvo je bilo u elementu.
Kutni element dobije samo Tip šarke i polja ručke. Spojeve, klizače i nosače polica nema.
Gornji element dobije suprotni Položaj ručke: Gornji rub projekta postane Donji rub gornjeg elementa, i obrnuto. Sredina visine ostaje. Tako su ručke i na donjim i na gornjim elementima uz radnu ploču.
Odmah ponovo buši šarke, klizače, ručke, tiple i spojnice.
Kad se promijene klizač ili nosači polica, složi element iznova, kao da si polje promijenio u kartici EFS - Element. Pomične police sjednu na raster od 32 mm. Box ladice dobiju dno i leđa po formuli. Ladice koje s box sustava prijeđu na drugi klizač, i na Bez bušenja (samo broj), dobiju drvene stranice i ispravne mjere u krojnoj listi.
Broj u poruci broji samo elemente koji su se promijenili. Element koji već ima iste okove se ne broji, pa drugi klik javi 0.
Nema prozora za potvrdu. Ako si se predomislio, pritisni Ctrl+Z.

Pazi

Primijeni na sve prepisuje okove koje si nekom elementu podesio sam, na primjer gumb umjesto šipke ili drugi klizač. Ako jedan element treba drukčije okove, prvo klikni Primijeni na sve, a zatim njega podesi u okviru Okovi i spojevi. Ili odaberi samo elemente koje mijenjaš i klikni Primijeni na odabrane.

Pazi

Element koji tipkom U postane gornji ne mijenja položaj ručke sam. Ako je dobio Gornji rub dok je bio donji, ručke su mu na gornjem rubu vrata, visoko iznad radne ploče. Odaberi ga i klikni Primijeni na odabrane: ručka prijeđe na donji rub.

Što dobivaju novi elementi i predlošci¶

Kako element nastane	Što dobije iz Okova projekta
Dodaj → Element, `C`	Sve okove i spojeve.
Novi element uz odabrani gornji element	Sve okove i spojeve, s ručkom na suprotnom rubu (postane gornji).
Dodaj → Kutni element, `Shift`+`C`	Tip šarke i polja ručke.
Ugrađeni predlošci iz kartice EFS - Predlošci	Sve okove i spojeve, i za korpuse povezane s glavnim. Gornji elementi dobiju ručku na suprotnom rubu.
Moji predlošci i uvoz elementa iz JSON-a	Ništa: zadrže okove s kojima su spremljeni. Vidi Predlošci i Moji predlošci.
Dupliciraj korpus (`Shift`+`D`)	Ništa: kopija ima okove originala.

Okovi projekta i okvir Okovi i spojevi¶

Okovi projekta su početne vrijednosti. Ono što EFS stvarno buši piše u svakom elementu, u kartici EFS - Element. Promjena u elementu vrijedi samo za taj element i odmah ponovo buši njegove rupe. Polja elementa opisuje poglavlje Konstrukcija elementa.

Okvir u Okovima projekta	Isto polje na elementu	Kad se polje na elementu vidi
Spojevi	Okovi i spojevi → Vrsta spoja i polja ispod	uvijek
Šarke	Okovi i spojevi → Tip šarke, Auto broj šarki, a uz isključeni auto i Šarke	element ima vrata ili klapnu
Klizači ladica	Okovi i spojevi → Tip klizača	element ima ladice
Klapne i gornji elementi	Okovi i spojevi → Podizni mehanizam klapne	element ima klapnu Otvaranje gore
	Okovi i spojevi → Vješaci gornjeg elementa	uključen Gornji element
Police	Police → Nosači polica	element ima vodoravnu policu
Ručke	okvir Ručke	uvijek; polja ovise o frontama (vidi Ručke)

Kutni element ima Tip šarke i Šarke u okviru Prednja strana, a ručke u okviru Ručke (vidi Kutni element).

Savjet

Kad jedan element služi kao uzor, njegove okove prenesi na druge s Kopiraj na odabrane korpuse, grupe Šarke, vodilice i spojevi i Ručke. Taj put prenosi i broj šarki po vratima. Vidi Brži rad.

Šarke¶

Šarka iz kataloga buši čašicu i vijke čašice u vratima, a rupe za podložnu pločicu u bočnici. Bez bušenja (samo broj) ništa ne buši, nego samo broji šarke za popis okova i cijenu.

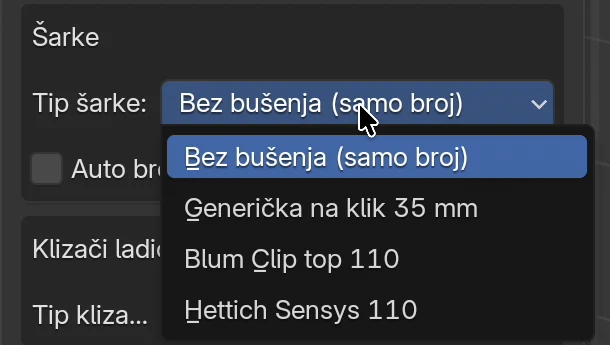

Katalog šarki¶

Šarka	Čašica	Vijci čašice	Podložna pločica	U popisu okova po šarki
Bez bušenja (samo broj)	–	–	–	Šarka
Generička na klik 35 mm	Ø35 × 13 mm, središte 21,5 mm od ruba vrata	ne buši	2 rupe Ø5 × 13 mm	Šarka, 2 × Euro vijak 6,3×13, 2 × Vijak za iveral 3,5×15
Blum Clip top 110	Ø35 × 13 mm, središte 21,5 mm od ruba vrata	2 rupe Ø8 × 11,5 mm	2 rupe Ø5 × 13 mm	Šarka, 2 × Euro vijak 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, središte 22 mm od ruba vrata	2 rupe Ø8 × 11,5 mm	2 rupe Ø5 × 13 mm	Šarka, 2 × Euro vijak 6,3×13

Blum i Hettich imaju čašicu s tiplima za utiskivanje, pa za čašicu u popisu okova nema vijaka.

Gdje EFS buši¶

Čašica: u unutarnje lice vrata, uz rub sa šarkama. Središte je 21,5 mm od ruba (Hettich 22 mm).
Vijci čašice: dvije rupe, 22,5 mm iznad i ispod središta čašice (razmak 45 mm), 9,5 mm dalje od ruba vrata nego čašica.
Pločica: dvije rupe u unutarnjem licu bočnice na strani šarki, 37 mm od prednjeg ruba bočnice, 16 mm iznad i ispod visine šarke (razmak 32 mm).
Visina: prva i zadnja šarka su 96 mm od donjeg i gornjeg ruba vrata. Ostale su na jednakim razmacima između. Jedna šarka je u sredini vrata. Vrata niža od 222 mm dobiju šarke na jednakim razmacima po cijeloj visini.

Pravila:

EFS buši šarke na vratima (Otvaranje lijevo, Otvaranje desno, Dvoja vrata) i na vratima kutnog elementa. Klapne (Otvaranje gore, Otvaranje dolje) dobiju šarke samo u popisu okova, bez rupa. Šarke klapne montiraj po šabloni proizvođača.
Ako bočnica na strani šarki ima Nema, rupa za pločicu nema.
Ako bi pločica pala na vodoravnu policu, EFS pomakne cijelu šarku za 32 mm gore ili dolje, pa 64, pa 96 mm, dok ne nađe slobodno mjesto barem 20 mm od ruba vrata. Tada u okviru Okovi i spojevi elementa piše koliko je šarki pomaknuto (… šarki pomaknuto zbog polica).
Kutni element: šarke su na kraju vrata uz vanjsku bočnicu (Bočna lijeva 1 ili Bočna desna 1), a pločice na njenom unutarnjem licu, 37 mm od prednjeg ruba. Ručka je na drugom kraju vrata, uz kutni spoj.
U krojnoj listi vrata imaju u stupcu Šarke broj i stranu, na primjer 2 šarke na duljoj strani. Na stranici vrata u PDF-u piše i šarka, na primjer 2 šarke na duljoj strani — Blum Clip top 110, K-mjera 21,5 mm. Broj uz K-mjera je razmak od ruba vrata do središta čašice. Rub čašice je tada 4 mm od ruba vrata (kod Hetticha 4,5 mm).

Broj šarki¶

Broj šarki određuje polje Šarke u elementu (zadano 2, od 0 do 6), po svakim vratima ili klapni. Kad uključiš Auto broj šarki, polje Šarke nestane, a broj ovisi o duljini ruba sa šarkama:

Rub sa šarkama	Broj šarki
do 900 mm	2
od 901 do 1600 mm	3
od 1601 do 2000 mm	4
više od 2000 mm	5

Kod vrata je rub sa šarkama visina vrata, a kod klapne njena širina.
Klapna Otvaranje gore s podiznim mehanizmom koji ne treba šarke ima 0 šarki. Šarke ostaju samo uz Podizač klapne sa šarkama (kao AVENTOS HK-XS) i uz Bez mehanizma (šarke).
Kutni element uzima broj iz svog polja Šarke (okvir Prednja strana). Auto broj šarki na njega ne djeluje.

Klizači ladica¶

Klizač iz kataloga bira nazivnu duljinu po dubini ladice i buši rupe za vijke u obje bočnice. Box sustav uz to mijenja kutiju ladice: metalne stranice izlaze iz krojne liste, a dno i leđa dobiju mjere po formuli proizvođača.

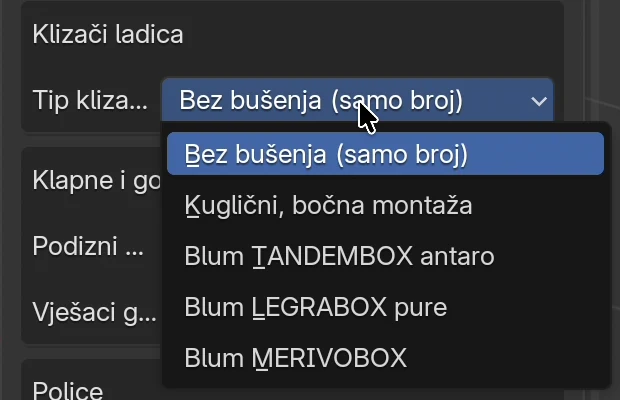

Katalog klizača¶

Klizač	Montaža	Nazivne duljine	Kutija ladice
Bez bušenja (samo broj)	–	–	drvena, kako je složena
Kuglični, bočna montaža	na sredini visine stranice kutije	250–600 mm, na svakih 50 mm	drvena
Blum TANDEMBOX antaro	pod kutijom, rupe 12 mm iznad donjeg ruba stranice	270, 300–650 mm, na svakih 50 mm	box sustav
Blum LEGRABOX pure	pod kutijom, rupe 10 mm iznad donjeg ruba stranice	270, 300–650 mm	box sustav
Blum MERIVOBOX	pod kutijom, rupe 11 mm iznad donjeg ruba stranice	270, 300–650 mm	box sustav

Duljina klizača¶

Kuglični klizač: najveća nazivna duljina koja stane u dubinu stranice kutije ladice. Ladica sa stranicama od 549 mm dobije klizač od 500 mm.
Box sustav: najveća nazivna duljina (NL) koja stane u svijetlu dubinu elementa, od prednjeg ruba bočnice do prednjeg lica leđa, umanjenu za 3 mm (LEGRABOX za 10 mm). Leđa u utoru ili falcu smanjuju svijetlu dubinu.
Ako ne stane ni najkraća duljina, EFS ne buši rupe, a box ladica ostaje drvena.

Primjer, element 600 × 580 × 720 mm, 18 mm ploča, ladice debljine fronte 18 mm, Blum TANDEMBOX antaro:

Leđa	Svijetla dubina	Nazivna duljina
Položeno, 3 mm	559 mm	550 mm
Užlijebljeno, Uvučenost 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Rupe za klizače¶

Rupe Ø4 × 12 mm u unutarnjem licu lijeve i desne bočnice, za svaku ladicu.
Prva rupa je 37 mm od prednjeg ruba bočnice, a sljedeće svakih 128 mm, dok je rupa barem 15 mm ispred kraja klizača. Klizač od 500 ili 550 mm ima rupe na 37, 165, 293 i 421 mm: četiri po strani.
U popis okova ide Vijak za iveral 4×16, jedan po rupi. Ladica s klizačem od 500 mm treba 8 vijaka.

Box sustavi: TANDEMBOX, LEGRABOX, MERIVOBOX¶

Kod box sustava metalne stranice ladice su kupljeni dio. EFS ih izbaci iz krojne liste i procjene troška, a u 3D pogledu ostaju vidljive. Dno i leđa ladice su ploče od 16 mm, s mjerama po formuli proizvođača. SV je svijetla širina između bočnica, NL nazivna duljina klizača.

Sustav	Širina dna	Dubina dna	Širina leđa
Blum TANDEMBOX antaro	SV − 75 mm	NL − 24 mm	SV − 87 mm
Blum LEGRABOX pure	SV − 35 mm	NL − 10 mm	SV − 38 mm
Blum MERIVOBOX	SV − 51 mm	NL − 26 mm	SV − 51 mm

Visinu leđa određuje visinska varijanta box sustava. EFS izabere najvišu varijantu čija bočna stranica stane iza fronte ladice: stranica mora biti barem 4 mm niža od fronte. Ako ni najniža ne stane, uzme najnižu.

Sustav	Varijanta: visina stranice / visina leđa
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Primjer, element 600 × 580 × 720 mm s 18 mm bočnicama, položenim leđima od 3 mm i tri vanjske ladice, Blum TANDEMBOX antaro:

SV je 564 mm, NL 550 mm.
Dno (širina × dubina × debljina): 489 × 526 × 16 mm.
Fronta ladice je visoka 236 mm, pa stane varijanta D (stranica 224 mm). Leđa (širina × visina × debljina): 477 × 199 × 16 mm.
U popisu okova: Set klizača Blum TANDEMBOX antaro D 550, 3 komada.

Pravila:

Polja Unutarnja debljina, Unutarnji omjer visine, Unutarnji bočni razmak i Stražnji razmak (okvir Ladice) ne mijenjaju dno i leđa box ladice. Mjere daje formula.
Fronta ladice ostaje kakva je. Vidi Ladice.
Kad elementu vratiš klizač koji nije box sustav, u okviru Okovi i spojevi ili gumbom Primijeni na sve ili Primijeni na odabrane, vrati se drvena kutija sa stranicama.

Klapne i gornji elementi¶

Ovaj okvir ima dva polja. Oba se samo broje: EFS za njih ništa ne buši.

Podizni mehanizam klapne vrijedi za klapnu Otvaranje gore. EFS izračuna faktor snage (visina fronte u mm puta težina fronte u kg) i izabere jačinu mehanizma. U okviru Okovi i spojevi elementa ispod polja piše faktor snage, težina fronte i izabrana jačina. Redak je crven kad nijedna jačina ne odgovara ili visina klapne nije u rasponu mehanizma. Mehanizam ide u popis okova, s jačinom i faktorom snage. Detalji su u poglavlju Gornji i visoki elementi, klapne.
Vješaci gornjeg elementa vrijede samo za elemente s uključenim Gornji element. Svaki dobije 2 vješaka (Vješak gornjeg elementa, podesivi). Uz Vješaci na zidnoj šini ide i Zidna šina duga kao element.

Nosači polica¶

Nosači polica određuje kako stoje vodoravne police.

Izbor	Što EFS napravi
Fiksne (tipli sa spojevima)	Police se spajaju s bočnicama kao gornja i donja ploča, vrstom spoja iz okvira Spojevi.
Pomične, sustav 32, puni redovi	Police nemaju spojeve. Obje bočnice dobiju dva reda rupa Ø5 × 12 mm na razmaku 32 mm, 37 mm od prednjeg ruba i 37 mm ispred leđa, od 40 mm iznad dna do 40 mm ispod vrha.
Pomične, sustav 32, oko polica	Isto, ali samo po 3 rupe iznad i ispod svake police.

Kod pomičnih polica najniža polica ostaje gdje je, a ostale sjednu na raster od 32 mm, i kad ih uključiš gumbom Primijeni na sve ili Primijeni na odabrane. Svaka polica dobije 4 Nosača police u popisu okova. Rupa koja bi pala na rupu pločice šarke ili klizača se preskoči. Detalji su u poglavlju Pomične police, sustav 32.

Ručke i otvaranje na dodir¶

Ručka šipka i gumb buše prolazne rupe Ø5 mm kroz frontu. Otvaranje na dodir ne buši ništa, nego broji Push odbojnike. Polja ručke za jedan element opisuje Konstrukcija elementa.

Gdje EFS buši ručke¶

Fronta	Ručka šipka	Gumb
Vrata, Vertikalno, Gornji rub	Gornja rupa Od gornjeg/donjeg ruba ispod gornjeg ruba, donja rupa Razmak rupa niže. Obje su Od ruba otvaranja od ruba na strani otvaranja.	Od ruba otvaranja od ruba otvaranja, Od gornjeg/donjeg ruba ispod gornjeg ruba.
Vrata, Vertikalno, Donji rub	Donja rupa Od gornjeg/donjeg ruba iznad donjeg ruba, gornja Razmak rupa više.	Isto, od donjeg ruba.
Vrata, Sredina visine	Okomita šipka u sredini visine.	U sredini visine.
Vrata, Horizontalno	Prva rupa Od ruba otvaranja od ruba otvaranja, druga Razmak rupa dalje prema šarkama. Visinu određuje Položaj.	–
Klapna	Vodoravno, u sredini širine, Od gornjeg/donjeg ruba od ruba koji se otvara: kod Otvaranje gore od donjeg ruba, kod Otvaranje dolje od gornjeg.	Isto mjesto, jedna rupa.
Fronta ladice	Vodoravno, u sredini širine i visine fronte.	U sredini fronte.

S jednakim poljima rupe su na istim mjestima na svim vratima. Na gornjem elementu ručka ide na suprotni rub (vidi Primijeni na sve i Primijeni na odabrane).

Pravila:

Rupa koja ne stane na frontu (bliže od 4,5 mm rubu) se preskoči.
Rupe za ručke vide se na frontama i bez prozirnog prikaza.
Svaka vrata, klapna i fronta ladice dobije jednu ručku.

Ručke u popisu okova¶

Stavka	Detalj	Količina
Ručka	Šipka 128 (razmak rupa) ili Gumb	1 po vratima, klapni i fronti ladice
Vijak ručke	M4 i duljina, na primjer M4×25	2 po šipci, 1 po gumbu

Duljinu vijka EFS bira iz niza 20, 22, 25, 30, 35, 40 i 45 mm: najkraći vijak koji je barem 6 mm dulji od debljine fronte. Za frontu od 18 mm to je M4×25, a za 16 mm M4×22.

Otvaranje na dodir¶

Fronte nemaju rupa za ručku.
Svaka vrata, klapna i fronta ladice dobije jedan Push odbojnik u popisu okova i u procjeni troška.
Kutni element dobije odbojnike u popisu okova, ali ne i u procjeni troška.

Spojevi korpusa¶

Okvir Spojevi bira kako se spajaju bočnice s gornjom i donjom pločom, traverzama, fiksnim policama i pregradama. Tipli buše rupu u licu jedne ploče i u kantu druge. Konfirmat buši prolaznu rupu Ø7 i rupu Ø5 u kant. Minifix buši kućište Ø15 s unutarnje strane, pa se izvana ne vidi. Minifix i tipli dodaje tipl uz svaki minifix.

Kutni element nema spojeve korpusa. Rupe, raspored po spoju i dubine opisuje poglavlje Spojevi: tipli, konfirmat, minifix.

Rupe u prozirnom prikazu¶

Klikni ploču elementa.
Pritisni Alt+Z. Ploče postanu prozirne i vide se valjci svih rupa: čašice i vijci šarki na vratima, pločice na bočnicama, rupe za klizače, ručke, nosače polica i tiple.
Odabrane ploče i njihove rupe obrubljene su narančasto.
Opet pritisni Alt+Z za običan prikaz.

Savjet

Vrata otvori s O da vidiš čašice i pločice bez preklapanja s frontom.

Popis okova¶

Popis okova broji sve što nije ploča: okove iz kataloga i sitni okov koji uz njih treba. Broji se po elementu, a na kraju su zbrojevi.

Što ide u popis¶

Artikl	Detalj	Količina	Kada
Šarka	naziv šarke	po broju šarki svih vrata i klapni	element ima vrata ili klapnu
Euro vijak	6,3×13	2 po šarki	šarka iz kataloga
Vijak za iveral	3,5×15	2 po šarki	Generička na klik 35 mm
Set klizača	naziv i nazivna duljina, kod box sustava i varijanta	1 po ladici	element ima ladice
Vijak za iveral	4×16	1 po rupi klizača	klizač iz kataloga
Tipl	promjer × duljina, na primjer Ø8×30	po komadu	Tipli ili Minifix i tipli
Konfirmat vijak, Kapica za konfirmat	7×50, Ø12	1 po konfirmatu	Konfirmat
Minifix kućište, Minifix svornjak	Ø15, Ø5×11	1 po minifiksu	Minifix, Minifix i tipli
Nosač police	Ø5	4 po polici	pomične police
Ručka, Vijak ručke	vidi Ručke u popisu okova		ručka šipka ili gumb
Push odbojnik	–	1 po fronti	Otvaranje na dodir
naziv podiznog mehanizma	jačina i faktor snage	1 po klapni	podizni mehanizam
Vješak gornjeg elementa	podesivi	2 po elementu	gornji element s vješacima
Zidna šina	duljina u mm	1 po elementu	Vješaci na zidnoj šini
Nogica	okrugla ili četvrtasta	4 po elementu	element ima nogice
Vijak za iveral	4×16	4 po nogici	element ima nogice
Klips sokla	–	2 po elementu s nogicama	ispred elementa je sokl iz Sokl ispod odabranih
Vijak za iveral	3,5×16	1 na svakih 150 mm oboda leđa	leđa Položeno ili Urezano
Gola profil	širina elementa u mm	1 po utoru	element ima gola utor

U popisu su i radna ploča s izrezima i spojnicama, LED trake, šipke za vješanje i klizna vrata. Opisuju ih njihova poglavlja.

Napomena

Kutni element u popisu okova ima 4 nogice, iako stoji na 6 (sa izrezom na 7). Za kutni element dodaj nogice u narudžbu ručno.

Gdje se popis vidi¶

Mjesto	Što piše
PDF (Izvoz svega u PDF, Izvoz odabranog u PDF)	Stranica Popis okova sa stupcima Element, Artikl, Detalj i Količina: prvo po elementima, na kraju UKUPNO. Izvoz odabranog u PDF broji samo odabrane elemente.
Excel (Lista rezanja u Excel)	List Okovi, s istim stupcima.
Narudžba dobavljaču (CSV + e-mail)	Datoteka `narudzba_okovi.csv` sa zbrojevima (Artikl, Detalj, Količina) i odlomak OKOVI: u tekstu e-maila. Vidi Proizvodni paket i narudžba.
Procjena troška (kartica EFS)	Šarke, setovi klizača, nosači polica, konfirmati i minifiksi, podizni mehanizmi, vješaci, zidna šina i push odbojnici, s cijenom iz cjenika. Vidi Ponuda za kupca.

Tipli, vijci i ručke nemaju cijenu u procjeni troška. Stavke iz kataloga traže cijenu u cjeniku po šifri. Kad je cijena nađena, uz stavku je zelena točka, a kad nije, crvena točka i šifra u zagradi. Šarke Bez bušenja (samo broj) i ladice s klizačem Bez bušenja (samo broj) imaju svoje retke (… šarki, … ladica) s cijenom iz općeg dijela cjenika. Uz to se za svaku šarku računa jedno bušenje (redak … rupa).

Provjera projekta¶

Provjera projekta prije izvoza traži greške u projektu, među njima i elemente bez bušenja.

U kartici EFS otvori panel Izvoz.
Klikni Provjera projekta.
Ako je sve u redu, program javi Nema pronađenih problema.
Inače se otvori prozor Provjera projekta s nalazima. Uz nalaz koji se odnosi na određeni objekt je gumb sa strelicom (Prikaži u sceni). Klik odabere taj objekt i pogled ga približi. Prozor ostaje otvoren.
OK zatvori prozor i javi Pronađeno problema: N. Cancel ili Esc ga samo zatvori.

Prozor pokazuje najviše 40 nalaza. Ostatak broji redak ... +N. Ispravi prve nalaze i pokreni provjeru ponovo.

Poruke vezane uz okove¶

Poruka	Vrsta	Što znači	Što napraviti
Vrata '…' pri otvaranju udaraju u '…'.	upozorenje	Vrata otvorena za 90° zahvaćaju susjedni element, zid ili drugi objekt prostorije više od 3 mm.	Dodaj filer između elemenata (vidi Sokl, fileri, završne ploče i vijenac), promijeni stranu otvaranja ili pomakni element.
Vrata '…' (…) nemaju šarke.	upozorenje	Vrata imaju Šarke 0.	Upiši broj šarki ili uključi Auto broj šarki.
Korpusi s vratima bez bušenja šarki: N (Okovi projekta).	upozorenje	N elemenata ima vrata ili klapnu, a Tip šarke im je Bez bušenja (samo broj). Kutni elementi se ne broje.	Izaberi šarku u Okovima projekta i klikni Primijeni na sve.
Korpusi s ladicama bez bušenja klizača: N (Okovi projekta).	upozorenje	N elemenata ima ladice s klizačem Bez bušenja (samo broj).	Izaberi klizač i klikni Primijeni na sve.
Korpusi bez tipli: N (Okovi projekta).	upozorenje	N elemenata ima Vrsta spoja: Nema. Poruka nestane s bilo kojom vrstom spoja, ne samo s tiplima.	Izaberi vrstu spoja i klikni Primijeni na sve.
Rupa za tipl Ø… u '…' (…) probija ploču.	greška	Rupa za tipl u licu ploče duboka je kao ploča. Najčešće je Dubina u licu prevelika.	Vrati Dubina u licu na 0 (automatski) ili je smanji.
Rupa Ø…×… u '…' (…) ostavlja samo … mm materijala.	upozorenje	Ispod rupe u licu ostaje manje od 4 mm (tipl) ili 2,5 mm (ostale rupe). Na primjer čašica od 13 mm u fronti od 15 mm ostavi 2 mm.	Uzmi deblju ploču, plići tipl (Dubina u licu) ili šarku s plićom čašicom.
Polica '…' (…) ne leži na nosačima: smanjite prednji ili stražnji uvuk.	upozorenje	Pomična polica ne dolazi do prednjeg ili stražnjeg reda rupa.	Smanji Prednji urez ili Stražnji urez police. Vidi Pomične police, sustav 32.

Provjera javlja i preklapanje elemenata, materijale bez cijene, klizna vrata za drugu širinu i dva elementa istog naziva. Te poruke opisuje Proizvodni paket i narudžba.

Pravila:

Greška je označena ikonom upozorenja, a ostale poruke ikonom informacije.
Nakon Lista rezanja u Excel, Izvoz DXF - sve, Izvoz ponude (PDF), Izvoz naljepnica (PDF) i Narudžba dobavljaču (CSV + e-mail) EFS sam pokrene provjeru. Ako nađe greške (preklapanje elemenata ili tipl koji probija ploču), javi Izvezeno, ali provjera projekta je našla greške: N (Provjera projekta). Upozorenja tada ne javlja.
Proizvodni paket sve nalaze zapiše u datoteku …_provjera.txt uz ostale izvoze.

Savjet

Pokreni Provjeru projekta prije svakog izvoza za proizvodnju. Tri poruke (Okovi projekta) odmah kažu jesu li svi elementi dobili šarke, klizače i spojeve.

Vlastiti katalog okova¶

Katalozi okova su JSON datoteke u mapi hardware dodatka. Vlastite šarke, klizače i druge okove dodaješ u svoju kopiju kataloga. Ažuriranje dodatka je ne dira.

Za napredne: kako dodati svoju šarku ili klizač

Otvori korisničku mapu EFS-a (vidi Gdje su tvoji podaci).
U njoj napravi mapu user_hardware.
U mapu spremi datoteku istog imena kao ugrađeni katalog i u nju upiši samo svoje unose.
Zatvori i ponovo pokreni program. Katalog se čita jednom, pri prvom korištenju.

Datoteka	Što sadrži
`hinges.json`	šarke
`slides.json`	klizači i box sustavi
`joints.json`	mjere konfirmata i minifiksa
`shelf_supports.json`	nosači polica
`lifts.json`	podizni mehanizmi klapni
`hangers.json`	vješaci gornjih elemenata
`fasteners.json`	vijci za nogice, leđa i ručke, klipsi sokla, promjer rupe za ručku
`worktop_cutouts.json`	izrezi za sudoper i ploču za kuhanje

Pravila:

Unos s istim ključem kao ugrađeni zamijeni ugrađeni. Novi ključ dođe u izbornik iza ugrađenih. Projekti koji su već spremljeni zadrže svoj izbor.
U fasteners.json polja koja upišeš zamijene ugrađena, ostala ostaju.
Mjere su u mm, s tehničkog lista proizvođača.
Šarka s "drilling": true mora imati cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth i end_offset. Klizač mora imati lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step i rear_margin. Unos bez neke od tih mjera EFS preskoči i ne pokaže u izborniku.
joints.json mijenja mjere postojećih vrsta (CONFIRMAT, MINIFIX). Nove vrste spoja ne dodaje.
Naziv (name) se u izborniku pokaže kako ga upišeš.
price_code je šifra cijene. Upiši je u prvi stupac lista Other u svom cjeniku (user_prices.xlsx), a cijenu u treći. Vidi Nesting i cjenik ploča.

Primjer user_hardware/hinges.json sa šarkom kojoj je čašica 12 mm duboka, a središte 22,5 mm od ruba:

{
  "MOJA_SARKA": {
    "name": "Moja šarka 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MOJA",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Bez screw_spacing EFS ne buši rupe za vijke čašice. Za klizač s montažom pod kutijom upiši "mount": "bottom" i bottom_offset (visina rupa iznad donjeg ruba stranice). Za box sustav dodaj blok box_system po uzoru na ugrađeni TANDEMBOX u hardware/slides.json.

Česte greške i rješenja¶

Promijenio sam Okove projekta, a elementi su ostali isti. Polja panela vrijede za nove elemente. Klikni Primijeni na sve ili odaberi elemente i klikni Primijeni na odabrane.

Nakon Primijeni na sve jedan element je izgubio svoje okove. Gumb prepisuje sva polja okova u svakom elementu. Pritisni Ctrl+Z, ili tom elementu ponovo podesi okove u okviru Okovi i spojevi.

Primijeni na odabrane javlja 0 korpusa. Ništa nije odabrano, ili odabrani elementi već imaju te okove.

Visoka vrata imaju samo 2 šarke. Broj šarki nije dio Okova projekta. Uključi Auto broj šarki i klikni Primijeni na sve, ili elementu upiši Šarke.

Na gornjem elementu ručka je na gornjem rubu. Element je postao gornji tipkom U nakon što je dobio okove. Odaberi ga i klikni Primijeni na odabrane.

Klapna nema rupa za šarke. EFS ne buši šarke na klapnama. Šarke klapne su u popisu okova, a montiraju se po šabloni proizvođača.

Na bočnici nema rupa za pločicu. Bočnica na strani šarki ima Nema, ili je Tip šarke Bez bušenja (samo broj).

U elementu ne vidim Tip klizača. Element nema ladica. Polje se vidi tek kad izabereš vrstu i broj ladica.

U elementu ne vidim Vješaci gornjeg elementa. Element nije gornji. Uključi Gornji element ili pritisni U.

Box ladica je ostala drvena, a klizač nema duljinu u popisu okova. Element je preplitak: ni najkraća nazivna duljina (270 mm) ne stane u svijetlu dubinu. Povećaj dubinu elementa ili izaberi drugi klizač.

U krojnoj listi nema stranica ladica. Element ima box sustav. Metalne stranice kupuješ s klizačem, pa su od kutije ladice u krojnoj listi samo dno i leđa.

Kutni element nije dobio spojeve ni klizače. Kutni element iz Okova projekta uzima samo šarku i ručku.

Provjera javlja Korpusi bez tipli, a spajam vijcima. Poruka znači da element nema nijednu vrstu spoja. Izaberi Konfirmat ili drugu vrstu, ili poruku zanemari ako korpuse spajaš izvan EFS-a.

Moja šarka iz kataloga ne vidi se u izborniku. Provjeri ime mape (user_hardware) i datoteke (hinges.json), zareze i navodnike u JSON-u te obavezne mjere. Nakon promjene ponovo pokreni program.

Prečaci u ovom poglavlju¶

Tipka	Radnja
`N`	Bočna traka s karticama uključi / isključi
`Alt`+`Z`	Prozirni prikaz: vide se rupe šarki, klizača, ručki i tipli
`O`	Otvori / zatvori vrata i ladice odabranog elementa
`U`	Gornji / donji element (položaj ručke ne mijenja sam)
`Ctrl`+`Z`	Poništi zadnju radnju, na primjer Primijeni na sve

Svi prečaci su u poglavlju Prečaci.

Dalje¶

Sljedeće poglavlje: Dokumentacija prostora za montere
