Kování projektu

Kování zvolíte jednou pro celý projekt: spoje korpusu, panty, výsuvy zásuvek, výklopné kování, závěsy, uložení polic a úchytky. Nové skříňky a šablony ho dostanou automaticky a stávající skříňky změníte tlačítkem Použít na vše nebo Použít na vybrané. Tato kapitola popisuje každé pole panelu Kování projektu, otvory, které EFS vrtá podle katalogu, seznam kování a hlášení Kontrola projektu.

Video: B06 Kování projektu

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Ukažte mi to v programu

Interaktivní průvodce Kování projektu (2 min) vám přímo v programu krok za krokem ukáže, kam kliknout a co napsat. Na kartě EFS otevřete panel Interaktivní průvodci a vedle průvodce klikněte na Spustit. Nabídne vám ho i AI asistent, když se zeptáte, jak na to.

Než začnete

• Otevřete projekt se skříňkami. Ve videu je to hotová kuchyně z předchozích kapitol (od Spodní skříňky a roh po Sokl, dorovnávací lišty, krycí boky a římsa).
• Pokud postranní panel není otevřený, najeďte ukazatelem myši nad 3D zobrazení a stiskněte N. Panel Kování projektu je na kartě EFS.
• Kování můžete zvolit před rozmístěním skříněk i potom. Skříňky, které přidáte po volbě, ho dostanou automaticky. Stávající skříňky ho dostanou, až když kliknete na Použít na vše nebo Použít na vybrané.

Postup z videa

1. Na kartě EFS klikněte na název panelu Kování projektu. Nahoře stojí Nové skříňky a šablony dostanou toto nastavení.
2. V rámečku Spoje zvolte Typ spojů: Kolíky. Pod ním se objeví Průměr kolíku 8 mm, Počet kolíků 2, Délka kolíku 30 mm a Hloubka v ploše 0 mm.
3. V rámečku Panty zvolte Typ pantu: Blum Clip top 110.
4. V rámečku Výsuvy zásuvek zvolte Typ výsuvu: Blum TANDEMBOX antaro.
5. V rámečku Police zvolte Uložení polic: Přestavitelné, Systém 32 kolem polic.
6. V rámečku Úchytky zvolte Úchytka: Madlová úchytka. Rozteč otvorů nechte 128 mm, Orientace na Svisle a Poloha na Horní hrana.

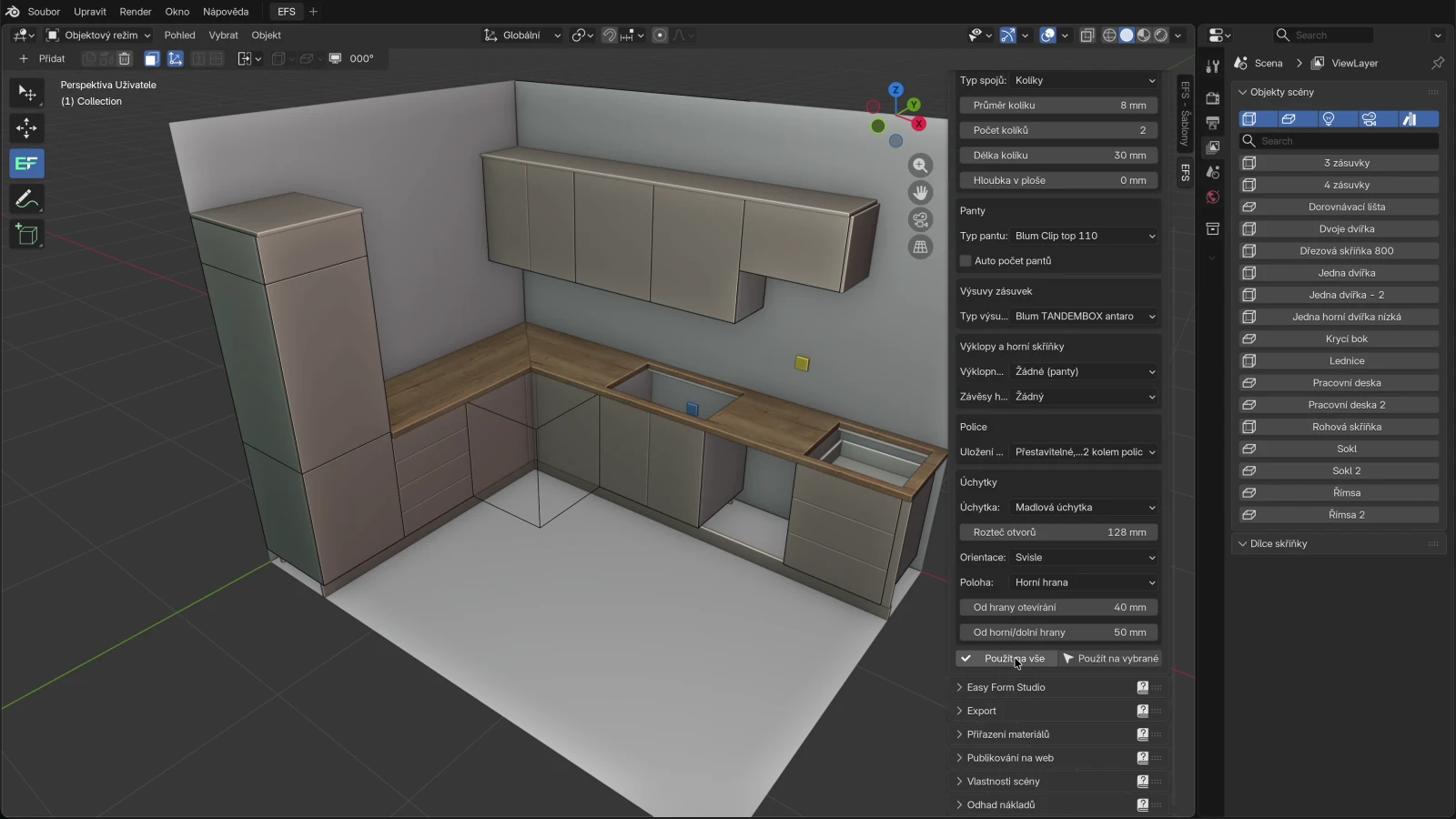

7. Kolečkem myši posuňte panel dolů a klikněte na Použít na vše. Program hlásí Kování projektu použito na skříňky: 11.

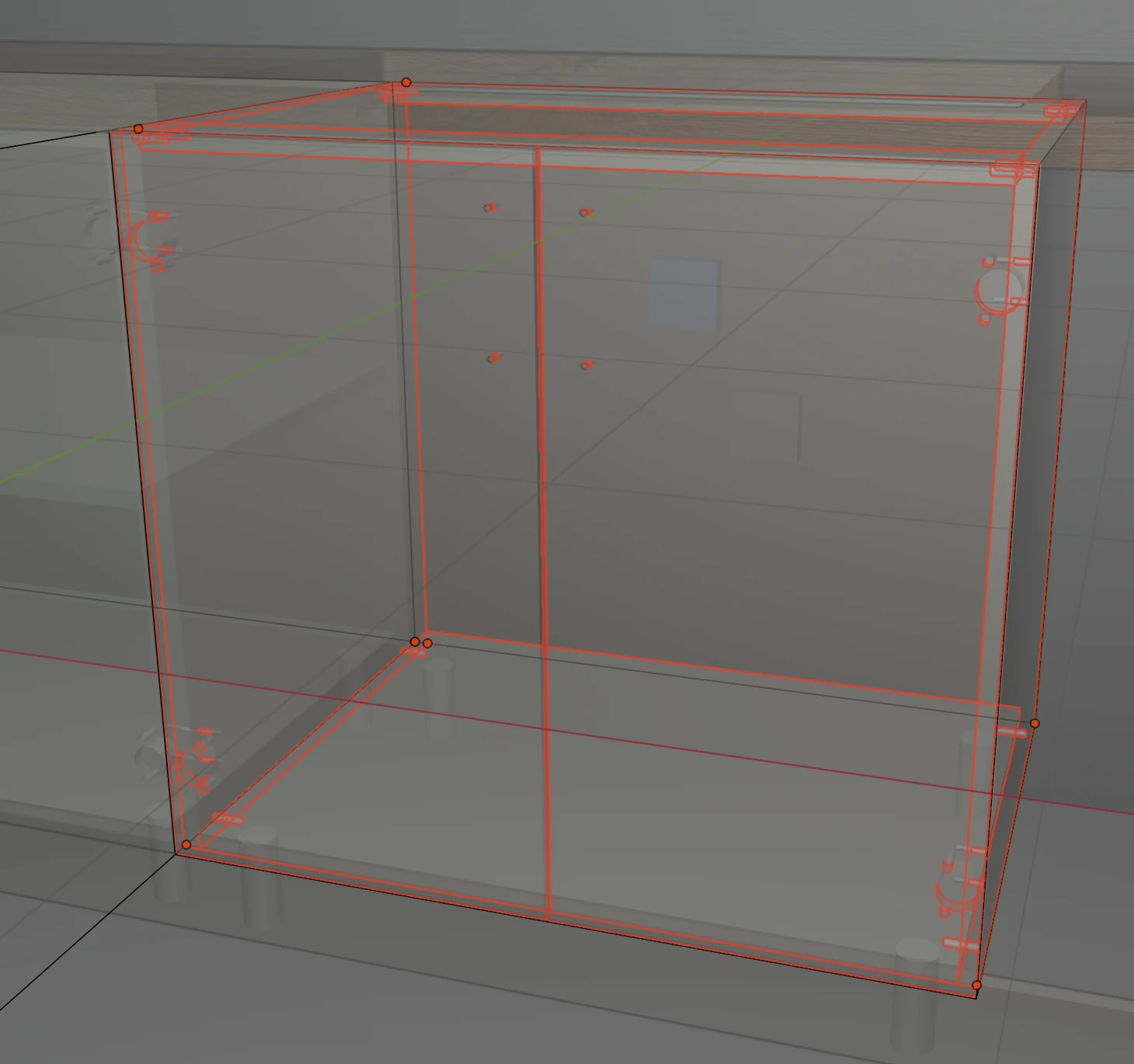

8. Klikněte na desku dřezové skříňky a stiskněte Alt+Z. V zobrazení X-Ray uvidíte misky pantů na dvířkách, montážní podložky na bocích a otvory pro úchytky. Další Alt+Z vrátí běžné zobrazení.

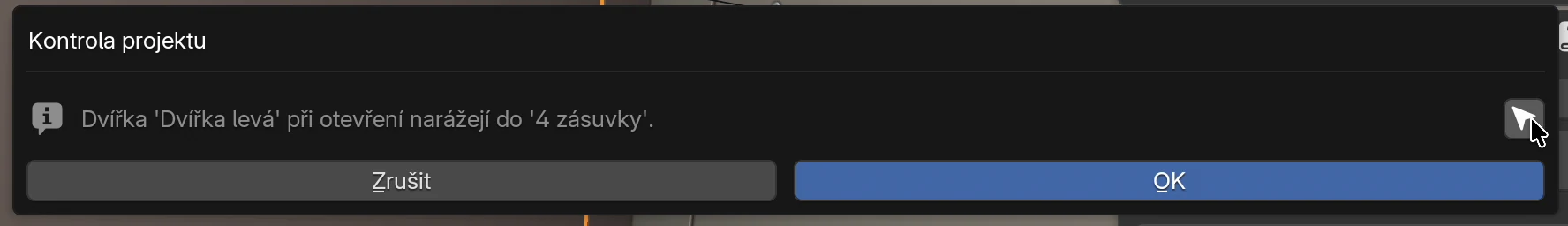

9. Na kartě EFS otevřete panel Export a klikněte na Kontrola projektu. Ve videu kontrola najde jeden problém: Dvířka 'Dvířka levá' při otevření narážejí do '4 zásuvky'. Klikněte na tlačítko se šipkou na pravém konci řádku: dvířka se vyberou a zobrazení se na ně přiblíží.

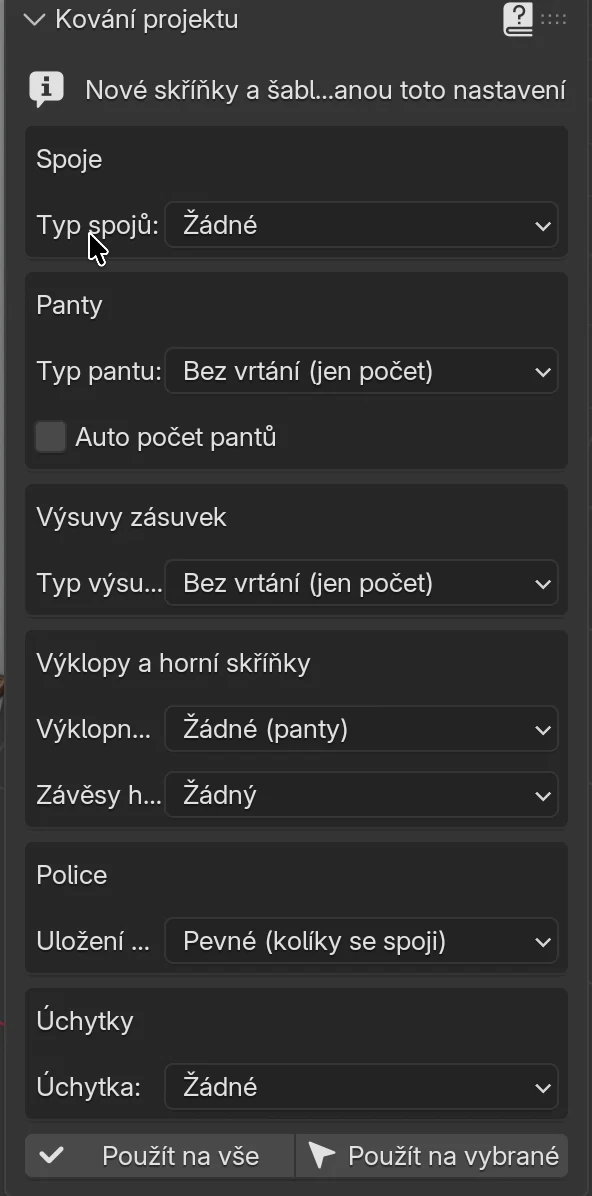

Panel Kování projektu

Panel má šest rámečků: Spoje, Panty, Výsuvy zásuvek, Výklopy a horní skříňky, Police a Úchytky. Pod nimi jsou tlačítka Použít na vše a Použít na vybrané.

Pravidla panelu:

• Změna pole nezmění žádnou stávající skříňku. Pole platí pro skříňky a šablony, které přidáte později. Stávající skříňky změníte tlačítky Použít na vše a Použít na vybrané.
• S výchozími hodnotami EFS nic nevrtá; jen počítá panty a zásuvky.
• Kování projektu se ukládá s projektem (.blend). Aby každý nový projekt začínal s vaším kováním, uložte ho do Moje nastavení (viz Rychlejší práce).
• Některá pole se zobrazí jen při určité volbě nad nimi. Podmínka je ve sloupci Zobrazeno, když.
• V režimu úprav (Režim úprav) se panel nezobrazuje. Opusťte ho klávesou Tab.

Možnosti

Rámeček	Možnost	Zobrazeno, když	Co dělá	Výchozí	Hodnoty
Spoje	Typ spojů	vždy	Jak se spojují desky korpusu: které otvory se vrtají a co přejde do seznamu kování. Viz Spoje korpusu.	Žádné	Žádné, Kolíky, Confirmat, Minifix, Minifix a kolíky
	Spojek na spoj	Confirmat, Minifix, Minifix a kolíky	Počet confirmatů nebo minifixů v jednom spoji.	2	1–10
	Průměr kolíku	Kolíky, Minifix a kolíky	Průměr kolíku a jeho otvorů.	8 mm	4–20 mm
	Počet kolíků	Kolíky, Minifix a kolíky	Počet kolíků na spoj. U Minifix a kolíky se nepoužívá: každý minifix dostane jeden kolík.	2	1–10
	Délka kolíku	Kolíky, Minifix a kolíky	Délka kolíku. Otvor v hraně pojme zbytek kolíku plus 2 mm pro lepidlo.	30 mm	16–100 mm
	Hloubka v ploše	Kolíky, Minifix a kolíky	Hloubka otvoru pro kolík v ploše desky. 0 znamená automaticky: tloušťka desky minus 6 mm, nejvýše polovina kolíku.	0 mm	0–60 mm
Panty	Typ pantu	vždy	Pant z katalogu. Katalogový pant vrtá misku, vruty misky a montážní podložku. Viz Panty.	Bez vrtání (jen počet)	Bez vrtání (jen počet), Obecný nasazovací 35 mm, Blum Clip top 110, Hettich Sensys 110 a vaše vlastní katalogové panty
	Auto počet pantů	vždy	Počet pantů podle délky hrany s panty. Viz Počet pantů.	vypnuto	zapnuto, vypnuto
Výsuvy zásuvek	Typ výsuvu	vždy	Výsuv nebo boxový systém z katalogu. Volí délku podle hloubky a vrtá boky. Viz Výsuvy zásuvek.	Bez vrtání (jen počet)	Bez vrtání (jen počet), Kuličkový, boční montáž, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX a vaše vlastní katalogové výsuvy
Výklopy a horní skříňky	Výklopné kování	vždy	Zvedací mechanismus pro výklop Otevírání nahoru. Viz Výklopy a horní skříňky.	Žádné (panty)	Žádné (panty), Zvedák výklopu (jako AVENTOS HK top), Malý zvedák výklopu (jako AVENTOS HK-S), Zvedák výklopu s panty (jako AVENTOS HK-XS), Výklopný zdvih (jako AVENTOS HS top), Paralelní zdvih (jako AVENTOS HL top)
	Závěsy horních skříněk	vždy	Závěsy pro horní skříňku a závěsná lišta dlouhá jako skříňka.	Žádné	Žádné, Závěsy na závěsné liště, Závěsy přišroubované ke stěně
Police	Uložení polic	vždy	Pevné police na spojích, nebo přestavitelné police na podpěrkách. Viz Uložení polic.	Pevné (kolíky se spoji)	Pevné (kolíky se spoji); Přestavitelné, Systém 32 celé řady; Přestavitelné, Systém 32 kolem polic
Úchytky	Úchytka	vždy	Vrtání pro úchytky, nebo otevírání dotykem. Viz Úchytky a otevírání dotykem.	Žádné	Žádné, Madlová úchytka, Knopka, Otevírání dotykem
	Rozteč otvorů	Madlová úchytka, Knopka	Vzdálenost mezi dvěma otvory madlové úchytky. Knopka ji nepoužívá.	128 mm	16–1200 mm
	Orientace	Madlová úchytka, Knopka	Madlová úchytka na dvířkách svisle nebo vodorovně. Na výklopech a zásuvkách je vždy vodorovně. Knopka ji nepoužívá.	Svisle	Svisle, Vodorovně
	Poloha	Madlová úchytka, Knopka	Výška úchytky na dvířkách spodní skříňky. Horní skříňka dostane opačnou hranu.	Horní hrana	Horní hrana, Dolní hrana, Střed výšky
	Od hrany otevírání	Madlová úchytka, Knopka	Od hrany dvířek na straně otevírání ke středu úchytky (nebo k bližšímu otvoru vodorovného madla).	40 mm	10–500 mm
	Od horní/dolní hrany	Madlová úchytka, Knopka	Od horní nebo dolní hrany dvířek ke středu úchytky (nebo k bližšímu otvoru svislého madla).	50 mm	10–1000 mm

Poznámka

Počet pantů na dvířka (pole Panty) v Kování projektu není. Nová skříňka má 2 panty na dvířka. Aby vysoká dvířka dostala 3 až 5 pantů, zapněte Auto počet pantů.

Tip

Zapněte Auto počet pantů v Kování projektu dřív, než rozmístíte vysoké skříně. Nemusíte si pak pamatovat, která skříňka potřebuje víc pantů.

Použít na vše a Použít na vybrané

Tlačítka jsou dole v panelu. Pokud se panel na obrazovku nevejde, posuňte ho kolečkem myši dolů.

1. Nastavte pole panelu Kování projektu.
2. Pro celý projekt klikněte na Použít na vše.
3. Pro část skříněk: vyberte je (klikněte na desku, Shift + kliknutí pro další skříňku) a klikněte na Použít na vybrané.

Program hlásí Kování projektu použito na skříňky: N.

Tlačítko	Které skříňky mění
Použít na vše	Všechny skříňky a rohové skříňky v projektu.
Použít na vybrané	Skříňky, ke kterým patří některá vybraná deska. Stačí vybrat jednu desku skříňky.

Co EFS udělá:

• Zapíše do skříňky všechna pole panelu: spoj a kolíky, typ pantu, Auto počet pantů, výsuv, výklopné kování, závěsy, uložení polic a všechna pole úchytek. Pole Panty (počet pantů na dvířka) zůstane ve skříňce takové, jaké bylo.
• Rohová skříňka dostane jen Typ pantu a pole úchytek. Nemá spoje, výsuvy ani uložení polic.
• Horní skříňka dostane opačnou Poloha úchytky: Horní hrana projektu se u horní skříňky stane Dolní hrana a naopak. Střed výšky zůstane. Úchytky spodních i horních skříněk jsou tak u pracovní desky.
• Panty, výsuvy, úchytky, kolíky a spojky hned znovu vyvrtá.
• Když se změní výsuv nebo uložení polic, skříňku znovu sestaví, jako byste pole změnili na kartě EFS - Skříňka. Přestavitelné police se přichytí k rastru 32 mm. Boxové zásuvky dostanou dno a záda podle vzorce. Zásuvky, které přejdou z boxového systému na jiný výsuv nebo na Bez vrtání (jen počet), dostanou dřevěné bočnice a správné rozměry v kusovníku.
• Číslo v hlášení počítá jen skříňky, které se změnily. Skříňka, která už stejné kování má, se nepočítá, takže druhé kliknutí hlásí 0.
• Žádné potvrzovací okno se neotevře. Pokud si to rozmyslíte, stiskněte Ctrl+Z.

Pozor

Použít na vše přepíše kování, které jste skříňce nastavili sami, například knopku místo madla nebo jiný výsuv. Pokud jedna skříňka potřebuje jiné kování, klikněte nejdřív na Použít na vše a teprve potom tuto skříňku nastavte v rámečku Kování a spoje. Nebo vyberte jen skříňky, které měníte, a klikněte na Použít na vybrané.

Pozor

Skříňka, ze které se klávesou U stane horní skříňka, sama polohu úchytky nezmění. Pokud dostala Horní hrana, když byla spodní skříňkou, má úchytky na horní hraně dvířek, vysoko nad pracovní deskou. Vyberte ji a klikněte na Použít na vybrané: úchytka se přesune na dolní hranu.

Co dostanou nové skříňky a šablony

Jak skříňka vznikne	Co dostane z Kování projektu
Přidat → Skříňka, C	Veškeré kování a spoje.
Nová skříňka vedle vybrané horní skříňky	Veškeré kování a spoje, s úchytkou na opačné hraně (stane se horní skříňkou).
Přidat → Rohová skříňka, Shift+C	Typ pantu a pole úchytek.
Vestavěné šablony z karty EFS - Šablony	Veškeré kování a spoje, i pro korpusy navázané na hlavní. Horní skříňky dostanou úchytku na opačné hraně.
Moje šablony a import skříňky z JSON	Nic: ponechají si kování, se kterým byly uloženy. Viz Šablony a Moje šablony.
Duplikovat skříňku (Shift+D)	Nic: kopie má kování originálu.

Kování projektu a rámeček Kování a spoje

Kování projektu obsahuje výchozí hodnoty. Co EFS skutečně vrtá, se nastavuje v každé skříňce, na kartě EFS - Skříňka. Změna u skříňky platí jen pro tuto skříňku a hned znovu vyvrtá její otvory. Pole skříňky popisuje kapitola Jak je skříňka sestavena.

Rámeček v Kování projektu	Stejné pole u skříňky	Kdy se pole u skříňky zobrazí
Spoje	Kování a spoje → Typ spojů a pole pod ním	vždy
Panty	Kování a spoje → Typ pantu, Auto počet pantů a při vypnutém automatu i Panty	skříňka má dvířka nebo výklop
Výsuvy zásuvek	Kování a spoje → Typ výsuvu	skříňka má zásuvky
Výklopy a horní skříňky	Kování a spoje → Výklopné kování	skříňka má výklop Otevírání nahoru
	Kování a spoje → Závěsy horních skříněk	je zaškrtnuté Horní skříňka
Police	Police → Uložení polic	skříňka má vodorovnou polici
Úchytky	rámeček Úchytky	vždy; pole závisejí na čelech (viz Úchytky)

Rohová skříňka má Typ pantu a Panty v rámečku Přední strana a úchytky v rámečku Úchytky (viz Rohová skříňka).

Tip

Když jedna skříňka slouží jako vzor, předejte její kování ostatním přes Kopírovat na vybrané skříňky, skupiny Panty, výsuvy a spoje a Úchytky. Touto cestou se předá i počet pantů na dvířka. Viz Rychlejší práce.

Panty

Katalogový pant vyvrtá do dvířek misku a vruty misky a do boku otvory pro montážní podložku. Bez vrtání (jen počet) nevrtá nic; jen počítá panty pro seznam kování a cenu.

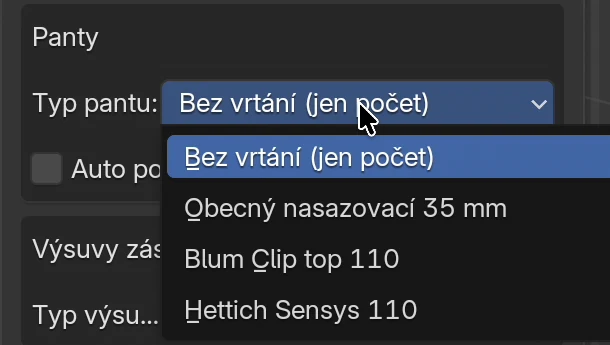

Katalog pantů

Pant	Miska	Vruty misky	Montážní podložka	V seznamu kování na pant
Bez vrtání (jen počet)	–	–	–	Pant
Obecný nasazovací 35 mm	Ø35 × 13 mm, střed 21,5 mm od hrany dvířek	nevrtají se	2 otvory Ø5 × 13 mm	Pant, 2 × Euro vrut 6,3×13, 2 × Vrut do dřevotřísky 3,5×15
Blum Clip top 110	Ø35 × 13 mm, střed 21,5 mm od hrany dvířek	2 otvory Ø8 × 11,5 mm	2 otvory Ø5 × 13 mm	Pant, 2 × Euro vrut 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, střed 22 mm od hrany dvířek	2 otvory Ø8 × 11,5 mm	2 otvory Ø5 × 13 mm	Pant, 2 × Euro vrut 6,3×13

Blum a Hettich mají misku s nalisovacími kolíky, proto v seznamu kování nejsou vruty pro misku.

Kde EFS vrtá

• Miska: ve vnitřní ploše dvířek, podél hrany s panty. Střed je 21,5 mm od hrany (Hettich 22 mm).
• Vruty misky: dva otvory, 22,5 mm nad a pod středem misky (45 mm od sebe), o 9,5 mm dál od hrany dvířek než miska.
• Podložka: dva otvory ve vnitřní ploše boku na straně pantů, 37 mm od přední hrany boku, 16 mm nad a pod výškou pantu (32 mm od sebe).
• Výška: první a poslední pant jsou 96 mm od dolní a horní hrany dvířek. Ostatní jsou mezi nimi rovnoměrně rozložené. Jediný pant je uprostřed dvířek. Dvířka nižší než 222 mm mají panty rovnoměrně rozložené po celé výšce.

Pravidla:

• EFS vrtá panty na dvířkách (Otevírání vlevo, Otevírání vpravo, Dvoje dvířka) a na dvířkách rohové skříňky. Výklopy (Otevírání nahoru, Otevírání dolů) mají panty jen v seznamu kování, bez otvorů. Panty výklopů osaďte podle šablony výrobce.
• Pokud je bok na straně pantů nastavený na Žádné, otvory pro podložku nejsou.
• Pokud by podložka padla na vodorovnou polici, EFS posune celý pant o 32 mm nahoru nebo dolů, pak o 64, pak o 96 mm, dokud nenajde volné místo nejméně 20 mm od hrany dvířek. Rámeček Kování a spoje skříňky pak ukáže, kolik pantů se posunulo (Panty posunuté kvůli policím: …).
• Rohová skříňka: panty jsou na konci dvířek u vnějšího boku (Levý bok 1 nebo Pravý bok 1) a podložky na jeho vnitřní ploše, 37 mm od přední hrany. Úchytka je na druhém konci dvířek, u rohového spoje.
• V kusovníku mají dvířka počet a stranu ve sloupci Panty, například 2 panty na delší straně. Stránka dvířek v PDF ukazuje i pant, například 2 panty na delší straně — Blum Clip top 110, rozměr K 21,5 mm. Číslo za rozměr K je vzdálenost od hrany dvířek ke středu misky. Okraj misky je pak 4 mm od hrany dvířek (Hettich 4,5 mm).

Počet pantů

Počet pantů určuje pole Panty ve skříňce (výchozí 2, od 0 do 6), na jedna dvířka nebo výklop. Když zapnete Auto počet pantů, pole Panty zmizí a počet závisí na délce hrany s panty:

Hrana s panty	Počet pantů
do 900 mm	2
od 901 do 1600 mm	3
od 1601 do 2000 mm	4
více než 2000 mm	5

• U dvířek je hranou s panty výška dvířek; u výklopu jeho šířka.
• Výklop Otevírání nahoru s kováním, které panty nepotřebuje, má 0 pantů. Panty zůstanou jen u Zvedák výklopu s panty (jako AVENTOS HK-XS) a u Žádné (panty).
• Rohová skříňka bere počet z vlastního pole Panty (rámeček Přední strana). Auto počet pantů ji neovlivňuje.

Výsuvy zásuvek

Katalogový výsuv zvolí jmenovitou délku podle hloubky zásuvky a vyvrtá otvory pro vruty do obou boků. Boxový systém mění i korpus zásuvky: kovové bočnice zmizí z kusovníku a dno a záda dostanou rozměry podle vzorce výrobce.

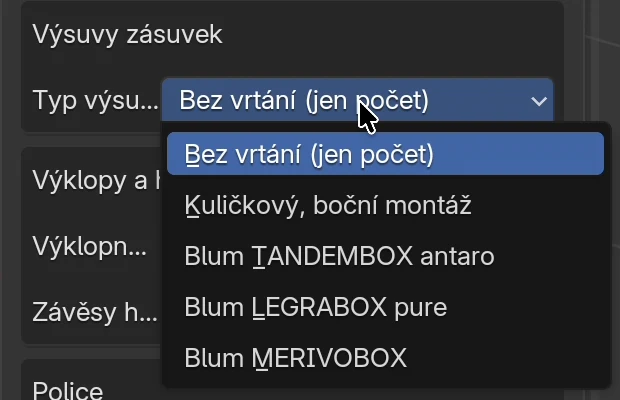

Katalog výsuvů

Výsuv	Montáž	Jmenovité délky	Korpus zásuvky
Bez vrtání (jen počet)	–	–	dřevěný, jak je sestaven
Kuličkový, boční montáž	v polovině výšky bočnice zásuvky	250–600 mm, po 50 mm	dřevěný
Blum TANDEMBOX antaro	pod boxem, otvory 12 mm nad spodní hranou boku	270, 300–650 mm, po 50 mm	boxový systém
Blum LEGRABOX pure	pod boxem, otvory 10 mm nad spodní hranou boku	270, 300–650 mm	boxový systém
Blum MERIVOBOX	pod boxem, otvory 11 mm nad spodní hranou boku	270, 300–650 mm	boxový systém

Délka výsuvu

• Kuličkový výsuv: nejdelší jmenovitá délka, která se vejde do hloubky bočnice zásuvky. Zásuvka s bočnicemi 549 mm dostane výsuv 500 mm.
• Boxový systém: nejdelší jmenovitá délka (NL), která se vejde do vnitřní hloubky skříňky, od přední hrany boku k přední ploše zad, minus 3 mm (LEGRABOX: 10 mm). Záda v drážce nebo polodrážce vnitřní hloubku zmenšují.
• Pokud se nevejde ani nejkratší délka, EFS nevrtá žádné otvory a boxová zásuvka zůstane dřevěná.

Příklad: skříňka 600 × 580 × 720 mm, desky 18 mm, zásuvky s čely tloušťky 18 mm, Blum TANDEMBOX antaro:

Záda	Vnitřní hloubka	Jmenovitá délka
Přiložená, 3 mm	559 mm	550 mm
V drážce, Zapuštění 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Otvory pro výsuvy

• Otvory Ø4 × 12 mm ve vnitřní ploše levého a pravého boku, pro každou zásuvku.
• První otvor je 37 mm od přední hrany boku, další po 128 mm, dokud je otvor nejméně 15 mm před koncem výsuvu. Výsuv 500 nebo 550 mm má otvory na 37, 165, 293 a 421 mm: čtyři na každé straně.
• Seznam kování dostane Vrut do dřevotřísky 4×16, jeden na otvor. Zásuvka s výsuvem 500 mm potřebuje 8 vrutů.

Boxové systémy: TANDEMBOX, LEGRABOX, MERIVOBOX

U boxového systému jsou kovové bočnice zásuvky nakupovaný díl. EFS je odebere z kusovníku i z odhadu nákladů; ve 3D zobrazení zůstanou vidět. Dno a záda zásuvky jsou desky 16 mm s rozměry podle vzorce výrobce. LW je světlá šířka mezi boky, NL jmenovitá délka výsuvu.

Systém	Šířka dna	Hloubka dna	Šířka zad
Blum TANDEMBOX antaro	LW − 75 mm	NL − 24 mm	LW − 87 mm
Blum LEGRABOX pure	LW − 35 mm	NL − 10 mm	LW − 38 mm
Blum MERIVOBOX	LW − 51 mm	NL − 26 mm	LW − 51 mm

Výšku zad určuje výšková varianta boxového systému. EFS zvolí nejvyšší variantu, jejíž bočnice se vejde za čelo zásuvky: bočnice musí být nejméně o 4 mm nižší než čelo. Pokud se nevejde ani nejnižší, vezme nejnižší.

Systém	Varianta: výška bočnice / výška zad
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Příklad: skříňka 600 × 580 × 720 mm s boky 18 mm, přiloženými zády 3 mm a třemi vnějšími zásuvkami, Blum TANDEMBOX antaro:

• LW je 564 mm, NL 550 mm.
• Dno (šířka × hloubka × tloušťka): 489 × 526 × 16 mm.
• Čelo zásuvky je vysoké 236 mm, takže se vejde varianta D (bočnice 224 mm). Zadní stěna (šířka × výška × tloušťka): 477 × 199 × 16 mm.
• V seznamu kování: Sada výsuvů Blum TANDEMBOX antaro D 550, 3 kusy.

Pravidla:

• Pole Vnitřní tloušťka, Vnitřní poměr výšky, Vnitřní boční vůle a Zadní vůle (rámeček Zásuvky) dno a záda boxové zásuvky nemění. Rozměry dává vzorec.
• Čelo zásuvky zůstane, jak je. Viz Zásuvky.
• Když skříňce znovu dáte výsuv, který není boxovým systémem, v rámečku Kování a spoje nebo přes Použít na vše či Použít na vybrané, vrátí se dřevěný korpus zásuvky s bočnicemi.

Výklopy a horní skříňky

Tento rámeček má dvě pole. Obě se jen počítají: EFS pro ně nic nevrtá.

• Výklopné kování platí pro výklop Otevírání nahoru. EFS spočítá výkonový faktor (výška čela v mm krát hmotnost čela v kg) a zvolí sílu kování. V rámečku Kování a spoje skříňky se pod polem zobrazí výkonový faktor, hmotnost čela a zvolená síla. Řádek je červený, když žádná síla nevyhovuje nebo je výška výklopu mimo rozsah kování. Kování přejde do seznamu kování se svou silou a výkonovým faktorem. Podrobnosti jsou v kapitole Horní skříňky, vysoké skříně a výklopy.
• Závěsy horních skříněk platí jen pro skříňky se zaškrtnutým Horní skříňka. Každá dostane 2 závěsy (Závěs horní skříňky, stavitelný). U Závěsy na závěsné liště se přidá i Závěsná lišta dlouhá jako skříňka.

Uložení polic

Uložení polic určuje, jak jsou drženy vodorovné police.

Volba	Co EFS udělá
Pevné (kolíky se spoji)	Police jsou spojené s boky jako vrch a dno, typem spoje z rámečku Spoje.
Přestavitelné, Systém 32 celé řady	Police nemají spoje. Oba boky dostanou dvě řady otvorů Ø5 × 12 mm v rozteči 32 mm, 37 mm od přední hrany a 37 mm před zády, od 40 mm nad dnem do 40 mm pod vrchem.
Přestavitelné, Systém 32 kolem polic	Totéž, ale jen 3 otvory nad a pod každou policí.

U přestavitelných polic zůstane nejnižší police na svém místě a ostatní se přichytí k rastru 32 mm, i když je zapnete přes Použít na vše nebo Použít na vybrané. Každá police dostane v seznamu kování 4 × Podpěrka police. Otvor, který by padl na otvor podložky pantu nebo otvor výsuvu, se vynechá. Podrobnosti jsou v kapitole Přestavitelné police, Systém 32.

Úchytky a otevírání dotykem

Madlová úchytka a knopka vrtají do čela průchozí otvory Ø5 mm. Otevírání dotykem nevrtá nic; počítá položky Dotykový otvírač. Pole úchytek jedné skříňky popisuje kapitola Jak je skříňka sestavena.

Kde EFS vrtá úchytky

Čelo	Madlová úchytka	Knopka
Dvířka, Svisle, Horní hrana	Horní otvor Od horní/dolní hrany pod horní hranou, dolní otvor o Rozteč otvorů níž. Oba jsou Od hrany otevírání od hrany na straně otevírání.	Od hrany otevírání od hrany otevírání, Od horní/dolní hrany pod horní hranou.
Dvířka, Svisle, Dolní hrana	Dolní otvor Od horní/dolní hrany nad dolní hranou, horní otvor o Rozteč otvorů výš.	Totéž, od dolní hrany.
Dvířka, Střed výšky	Svislé madlo v polovině výšky.	V polovině výšky.
Dvířka, Vodorovně	První otvor Od hrany otevírání od hrany otevírání, druhý o Rozteč otvorů dál směrem k pantům. Výšku určuje Poloha.	–
Výklop	Vodorovně, uprostřed šířky, Od horní/dolní hrany od hrany, která se otevírá: u Otevírání nahoru od dolní hrany, u Otevírání dolů od horní hrany.	Stejné místo, jeden otvor.
Čelo zásuvky	Vodorovně, uprostřed šířky i výšky čela.	Uprostřed čela.

Se stejnými poli jsou otvory na všech dvířkách na stejných místech. U horní skříňky přejde úchytka na opačnou hranu (viz Použít na vše a Použít na vybrané).

Pravidla:

• Otvor, který se na čelo nevejde (blíž než 4,5 mm k hraně), se vynechá.
• Otvory pro úchytky jsou na čelech vidět i bez zobrazení X-Ray.
• Každá dvířka, výklop a čelo zásuvky dostanou jednu úchytku.

Úchytky v seznamu kování

Položka	Detail	Množství
Úchytka	Madlo 128 (rozteč otvorů) nebo Knopka	1 na dvířka, výklop a čelo zásuvky
Šroub úchytky	M4 a délka, například M4×25	2 na madlo, 1 na knopku

EFS volí délku šroubu z řady 20, 22, 25, 30, 35, 40 a 45 mm: nejkratší šroub, který je nejméně o 6 mm delší, než je tloušťka čela. Pro čelo 18 mm je to M4×25, pro čelo 16 mm M4×22.

Otevírání dotykem

• Čela nemají otvory pro úchytky.
• Každá dvířka, výklop a čelo zásuvky dostanou jeden Dotykový otvírač v seznamu kování i v odhadu nákladů.
• Rohová skříňka dostane dotykové otvírače v seznamu kování, ale ne v odhadu nákladů.

Spoje korpusu

Rámeček Spoje volí, jak se boky spojují s vrchem a dnem, traverzami, pevnými policemi a příčkami. Kolíky vrtají otvor do plochy jedné desky a do hrany druhé. Confirmat vrtá průchozí otvor Ø7 a otvor Ø5 do hrany. Minifix vrtá excentr Ø15 zevnitř, takže zvenku není vidět. Minifix a kolíky přidá ke každému minifixu kolík.

Rohová skříňka spoje korpusu nemá. Otvory, jejich rozmístění v každém spoji a hloubky popisuje kapitola Spoje: kolíky, confirmat, minifix.

Otvory v zobrazení X-Ray

1. Klikněte na desku skříňky.
2. Stiskněte Alt+Z. Desky zprůhlední a uvidíte válce všech otvorů: misky a vruty pantů na dvířkách, podložky na bocích, otvory pro výsuvy, úchytky, podpěrky polic a kolíky.
3. Vybrané desky a jejich otvory jsou obtažené oranžově.
4. Pro běžné zobrazení stiskněte znovu Alt+Z.

Tip

Otevřete dvířka klávesou O, abyste misky a podložky viděli, aniž by je překrývalo čelo.

Seznam kování

Seznam kování počítá všechno, co není deska: katalogové kování a drobný spojovací materiál, který potřebuje. Počítá se po skříňkách, se součty na konci.

Co přejde do seznamu

Položka	Detail	Množství	Kdy
Pant	název pantu	podle počtu pantů na všech dvířkách a výklopech	skříňka má dvířka nebo výklop
Euro vrut	6,3×13	2 na pant	katalogový pant
Vrut do dřevotřísky	3,5×15	2 na pant	Obecný nasazovací 35 mm
Sada výsuvů	název a jmenovitá délka, u boxových systémů i varianta	1 na zásuvku	skříňka má zásuvky
Vrut do dřevotřísky	4×16	1 na otvor výsuvu	katalogový výsuv
Kolík	průměr × délka, například Ø8×30	po kusech	Kolíky nebo Minifix a kolíky
Vrut Confirmat, Krytka vrutu Confirmat	7×50, Ø12	1 na confirmat	Confirmat
Excentr Minifix, Čep Minifix	Ø15, Ø5×11	1 na minifix	Minifix, Minifix a kolíky
Podpěrka police	Ø5	4 na polici	přestavitelné police
Úchytka, Šroub úchytky	viz Úchytky v seznamu kování		madlová úchytka nebo knopka
Dotykový otvírač	–	1 na čelo	Otevírání dotykem
název výklopného kování	síla a výkonový faktor	1 na výklop	výklopné kování
Závěs horní skříňky	stavitelný	2 na skříňku	horní skříňka se závěsy
Závěsná lišta	délka v mm	1 na skříňku	Závěsy na závěsné liště
Nožka	kulatá nebo hranatá	4 na skříňku	skříňka má nožky
Vrut do dřevotřísky	4×16	4 na nožku	skříňka má nožky
Klip soklu	–	2 na skříňku s nožkami	před skříňkou je sokl z Sokl pod vybrané
Vrut do dřevotřísky	3,5×16	1 na každých 150 mm obvodu zad	záda Přiložená nebo V polodrážce
Profil Gola	šířka skříňky v mm	1 na drážku	skříňka má drážku Gola

V seznamu je i pracovní deska s výřezy a spojkami, LED pásky, šatní tyče a posuvné dveře. Popisují je jejich vlastní kapitoly.

Poznámka

V seznamu kování má rohová skříňka 4 nožky, přestože stojí na 6 (s výřezem na 7). U rohové skříňky přidejte nožky do objednávky ručně.

Kde se seznam zobrazuje

Místo	Co ukazuje
PDF (Exportovat vše do PDF, Exportovat vybrané do PDF)	Stránka Seznam kování se sloupci Skříňka, Položka, Detail a Množství: nejdřív po skříňkách, na konci CELKEM. Exportovat vybrané do PDF počítá jen vybrané skříňky.
Excel (Kusovník do Excelu)	List Kování se stejnými sloupci.
Objednávka dodavateli (CSV + e-mail)	Soubor order_hardware.csv se součty (Položka, Detail, Množ.) a odstavec KOVÁNÍ: v textu e-mailu. Viz Výrobní balíček a objednávka dodavateli.
Odhad nákladů (karta EFS)	Panty, sady výsuvů, podpěrky polic, confirmaty a minifixy, výklopné kování, závěsy, závěsná lišta a dotykové otvírače, s cenou z ceníku. Viz Nabídka pro zákazníka.

Kolíky, vruty a úchytky v odhadu nákladů cenu nemají. Katalogové položky hledají cenu v ceníku podle kódu. Když se cena najde, je u položky zelená tečka; když ne, červená tečka a kód v závorce. Panty s Bez vrtání (jen počet) a zásuvky s výsuvem Bez vrtání (jen počet) mají vlastní řádky (Panty: …, Zásuvky: …) s cenou z obecné části ceníku. Navíc se za každý pant účtuje jedno vrtání (řádek Otvory: …).

Kontrola projektu

Kontrola projektu hledá před exportem chyby v projektu, mezi nimi i skříňky bez vrtání.

1. Na kartě EFS otevřete panel Export.
2. Klikněte na Kontrola projektu.
3. Pokud je všechno v pořádku, program hlásí Nebyly nalezeny žádné problémy.
4. Jinak se otevře okno Kontrola projektu s nálezy. Nález, který se týká konkrétního objektu, má tlačítko se šipkou (Zobrazit ve scéně). Kliknutí tento objekt vybere a zobrazení se na něj přiblíží. Okno zůstane otevřené.
5. OK okno zavře a nahlásí Nalezené problémy: N. Zrušit nebo Esc ho jen zavře.

Okno ukáže nejvýše 40 nálezů. Řádek ... +N počítá zbytek. Opravte první nálezy a spusťte kontrolu znovu.

Hlášení týkající se kování

Hlášení	Typ	Co znamená	Co dělat
Dvířka '…' při otevření narážejí do '…'.	varování	Dvířka otevřená na 90° zasahují do sousední skříňky, stěny nebo jiného objektu v místnosti o více než 3 mm.	Přidejte mezi skříňky dorovnávací lištu (viz Sokl, dorovnávací lišty, krycí boky a římsa), změňte stranu otevírání nebo skříňku posuňte.
Dvířka '…' (…) nemají panty.	varování	Dvířka mají Panty 0.	Zadejte počet pantů nebo zapněte Auto počet pantů.
Skříňky s dvířky bez vrtání pantů: N (Kování projektu).	varování	N skříněk má dvířka nebo výklop a jejich Typ pantu je Bez vrtání (jen počet). Rohové skříňky se nepočítají.	Zvolte pant v Kování projektu a klikněte na Použít na vše.
Skříňky se zásuvkami bez vrtání výsuvů: N (Kování projektu).	varování	N skříněk má zásuvky s výsuvem Bez vrtání (jen počet).	Zvolte výsuv a klikněte na Použít na vše.
Skříňky bez kolíkových spojů: N (Kování projektu).	varování	N skříněk má Typ spojů: Žádné. Hlášení zmizí s jakýmkoli typem spoje, nejen s kolíky.	Zvolte typ spoje a klikněte na Použít na vše.
Otvor pro kolík Ø… v '…' (…) prochází skrz desku.	chyba	Otvor pro kolík v ploše desky je stejně hluboký jako deska. Nejčastěji je Hloubka v ploše příliš velká.	Vraťte Hloubka v ploše na 0 (automaticky) nebo ji zmenšete.
Otvor Ø…×… v '…' (…) ponechává jen … mm materiálu.	varování	Pod otvorem v ploše zbývá méně než 4 mm (kolík) nebo 2,5 mm (ostatní otvory). Například miska 13 mm v čele 15 mm ponechá 2 mm.	Použijte silnější desku, mělčí otvor pro kolík (Hloubka v ploše) nebo pant s mělčí miskou.
Police '…' (…) neleží na podpěrkách: zmenšete její přední nebo zadní odsazení.	varování	Přestavitelná police nedosahuje k přední nebo zadní řadě otvorů.	Zmenšete u police Přední odsazení nebo Zadní odsazení. Viz Přestavitelné police, Systém 32.

Kontrola hlásí i překrývající se skříňky, materiály bez ceny, posuvné dveře vytvořené pro jinou šířku a dvě skříňky se stejným názvem. Tato hlášení popisuje kapitola Výrobní balíček a objednávka dodavateli.

Pravidla:

• Chyba je označená ikonou varování, ostatní hlášení ikonou informace.
• Po Kusovník do Excelu, Export DXF - vše, Export nabídky (PDF), Export štítků (PDF) a Objednávka dodavateli (CSV + e-mail) spustí EFS kontrolu sám. Pokud najde chyby (překrývající se skříňky nebo kolík, který prochází deskou), hlásí Exportováno, ale kontrola projektu našla chyby: N (Kontrola projektu). Varování pak nehlásí.
• Výrobní balíček zapíše všechny nálezy do souboru …_kontrola.txt vedle ostatních exportů.

Tip

Spusťte Kontrola projektu před každým exportem pro výrobu. Tři hlášení (Kování projektu) vám hned řeknou, zda všechny skříňky dostaly panty, výsuvy a spoje.

Vlastní katalog kování

Katalogy kování jsou soubory JSON ve složce doplňku hardware. Vlastní panty, výsuvy a další kování přidáte do vlastní kopie katalogu. Aktualizace doplňku se jí nedotkne.

Pro pokročilé: jak přidat vlastní pant nebo výsuv

1. Otevřete uživatelskou složku EFS (viz Kde jsou vaše data).
2. Vytvořte v ní složku user_hardware.
3. Uložte do ní soubor se stejným názvem jako vestavěný katalog a zapište do něj jen vlastní položky.
4. Zavřete program a spusťte ho znovu. Katalog se načte jednou, při prvním použití.

Soubor	Co obsahuje
hinges.json	panty
slides.json	výsuvy a boxové systémy
joints.json	rozměry confirmatů a minifixů
shelf_supports.json	uložení polic
lifts.json	výklopné kování
hangers.json	závěsy horních skříněk
fasteners.json	vruty pro nožky, záda a úchytky, klipy soklu, průměr otvoru pro úchytku
worktop_cutouts.json	výřezy pro dřez a varnou desku

Pravidla:

• Položka se stejným klíčem jako vestavěná vestavěnou nahradí. Nový klíč se přidá do nabídky za vestavěné. Už uložené projekty si svou volbu ponechají.
• V fasteners.json nahradí pole, která zapíšete, vestavěná; ostatní zůstanou.
• Rozměry jsou v mm, z technického listu výrobce.
• Pant s "drilling": true musí mít cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth a end_offset. Výsuv musí mít lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step a rear_margin. Položku, které některý z těchto rozměrů chybí, EFS přeskočí a v nabídce ji neukáže.
• joints.json mění rozměry stávajících typů (CONFIRMAT, MINIFIX). Nové typy spojů nepřidává.
• Název (name) se v nabídce zobrazí tak, jak ho zapíšete.
• price_code je cenový kód. Zapište ho do prvního sloupce listu Other ve svém ceníku (user_prices.xlsx) a cenu do třetího. Viz Optimalizace nářezu a ceny desek.

Příklad user_hardware/hinges.json s pantem, jehož miska je 12 mm hluboká a její střed je 22,5 mm od hrany:

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Bez screw_spacing EFS otvory pro vruty misky nevrtá. U výsuvu montovaného pod box zapište "mount": "bottom" a bottom_offset (výška otvorů nad spodní hranou boku). U boxového systému přidejte blok box_system podle vzoru vestavěného TANDEMBOXu v hardware/slides.json.

Časté problémy a řešení

Změnil jsem Kování projektu, ale skříňky zůstaly stejné. Pole panelu platí pro nové skříňky. Klikněte na Použít na vše, nebo vyberte skříňky a klikněte na Použít na vybrané.

Po Použít na vše přišla jedna skříňka o své vlastní kování. Tlačítko přepíše všechna pole kování v každé skříňce. Stiskněte Ctrl+Z, nebo kování této skříňky nastavte znovu v rámečku Kování a spoje.

Použít na vybrané hlásí 0 skříněk. Nic není vybrané, nebo vybrané skříňky už toto kování mají.

Vysoká dvířka mají jen 2 panty. Počet pantů není součástí Kování projektu. Zapněte Auto počet pantů a klikněte na Použít na vše, nebo zadejte Panty u skříňky.

U horní skříňky je úchytka na horní hraně. Skříňka se stala horní skříňkou (klávesou U) až poté, co dostala kování. Vyberte ji a klikněte na Použít na vybrané.

Výklop nemá otvory pro panty. EFS panty na výklopech nevrtá. Panty výklopů jsou v seznamu kování a osazují se podle šablony výrobce.

Bok nemá otvory pro podložku. Bok na straně pantů je nastavený na Žádné, nebo je Typ pantu Bez vrtání (jen počet).

U skříňky nevidím Typ výsuvu. Skříňka nemá zásuvky. Pole se zobrazí, až zvolíte typ a počet zásuvek.

U skříňky nevidím Závěsy horních skříněk. Skříňka není horní skříňkou. Zaškrtněte Horní skříňka nebo stiskněte U.

Boxová zásuvka zůstala dřevěná a výsuv nemá v seznamu kování délku. Skříňka je příliš mělká: do vnitřní hloubky se nevejde ani nejkratší jmenovitá délka (270 mm). Skříňku prohloubte nebo zvolte jiný výsuv.

V kusovníku chybí bočnice zásuvek. Skříňka má boxový systém. Kovové bočnice kupujete s výsuvem, proto jsou v kusovníku jen dno a záda zásuvky.

Rohová skříňka nedostala spoje ani výsuvy. Rohová skříňka bere z Kování projektu jen pant a úchytku.

Kontrola hlásí skříňky bez kolíkových spojů, ale já spojuji vruty. Hlášení znamená, že skříňka nemá vůbec žádný typ spoje. Zvolte Confirmat nebo jiný typ, nebo hlášení ignorujte, pokud korpusy spojujete mimo EFS.

Můj katalogový pant se v nabídce nezobrazuje. Zkontrolujte název složky (user_hardware) a souboru (hinges.json), čárky a uvozovky v JSON a povinné rozměry. Po každé změně program restartujte.

Zkratky v této kapitole

Klávesa	Akce
N	Zobrazí / skryje postranní panel s kartami
Alt+Z	Zobrazení X-Ray: ukáže otvory pro panty, výsuvy, úchytky a kolíky
O	Otevřít / zavřít dvířka a zásuvky vybrané skříňky
U	Horní / spodní skříňka (polohu úchytky sama nezmění)
Ctrl+Z	Vrátí poslední akci, například Použít na vše

Všechny zkratky jsou v kapitole Klávesové zkratky.

Dále

Další kapitola: Dokumentace místnosti pro montážníky
