Okucia projektu¶

Okucia wybierasz raz dla całego projektu: połączenia korpusu, zawiasy, prowadnice szuflad, podnośniki klap, zawieszki, podparcie półek i uchwyty. Nowe szafki i szablony dostają je automatycznie, a istniejące szafki zmieniasz przyciskiem Zastosuj do wszystkich lub Zastosuj do wybranych. Ten rozdział opisuje każde pole panelu Okucia projektu, otwory, które EFS wierci według katalogu, listę okuć oraz komunikaty kontroli projektu (Kontrola projektu).

Film: B06 Okucia projektu

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Pokaż mi w programie

Interaktywny przewodnik Okucia projektu (2 min) pokazuje w programie krok po kroku, gdzie kliknąć i co wpisać. Na karcie EFS otwórz panel Interaktywne przewodniki i kliknij Uruchom obok przewodnika. Asystent AI też go proponuje, gdy zapytasz, jak to zrobić.

Zanim zaczniesz¶

Otwórz projekt z szafkami. W filmie jest to gotowa kuchnia z poprzednich rozdziałów (od Szafki dolne i narożnik do Cokół, blendy, panele maskujące i gzyms).
Jeśli panel boczny nie jest otwarty, ustaw wskaźnik myszy nad rzutnią 3D i naciśnij N. Panel Okucia projektu jest na karcie EFS.
Okucia możesz wybrać przed rozstawieniem szafek albo później. Szafki dodane po wyborze dostają je automatycznie. Istniejące szafki dostają je dopiero po kliknięciu Zastosuj do wszystkich lub Zastosuj do wybranych.

Przebieg pracy z filmu¶

Na karcie EFS kliknij tytuł panelu Okucia projektu. Na górze widnieje Nowe szafki i szablony dostają te ustawienia.
W sekcji Połączenia wybierz Rodzaj połączeń: Kołki. Poniżej pojawiają się Średnica kołka 8 mm, Liczba kołków 2, Długość kołka 30 mm i Głębokość w licu 0 mm.
W sekcji Zawiasy wybierz Typ zawiasu: Blum Clip top 110.
W sekcji Prowadnice szuflad wybierz Typ prowadnicy: Blum TANDEMBOX antaro.
W sekcji Półki wybierz Podparcie półek: Przestawne, System 32, wokół półek.
W sekcji Uchwyty wybierz Uchwyt: Uchwyt relingowy. Zostaw Rozstaw otworów 128 mm, Orientacja na Pionowo i Położenie na Górna krawędź.

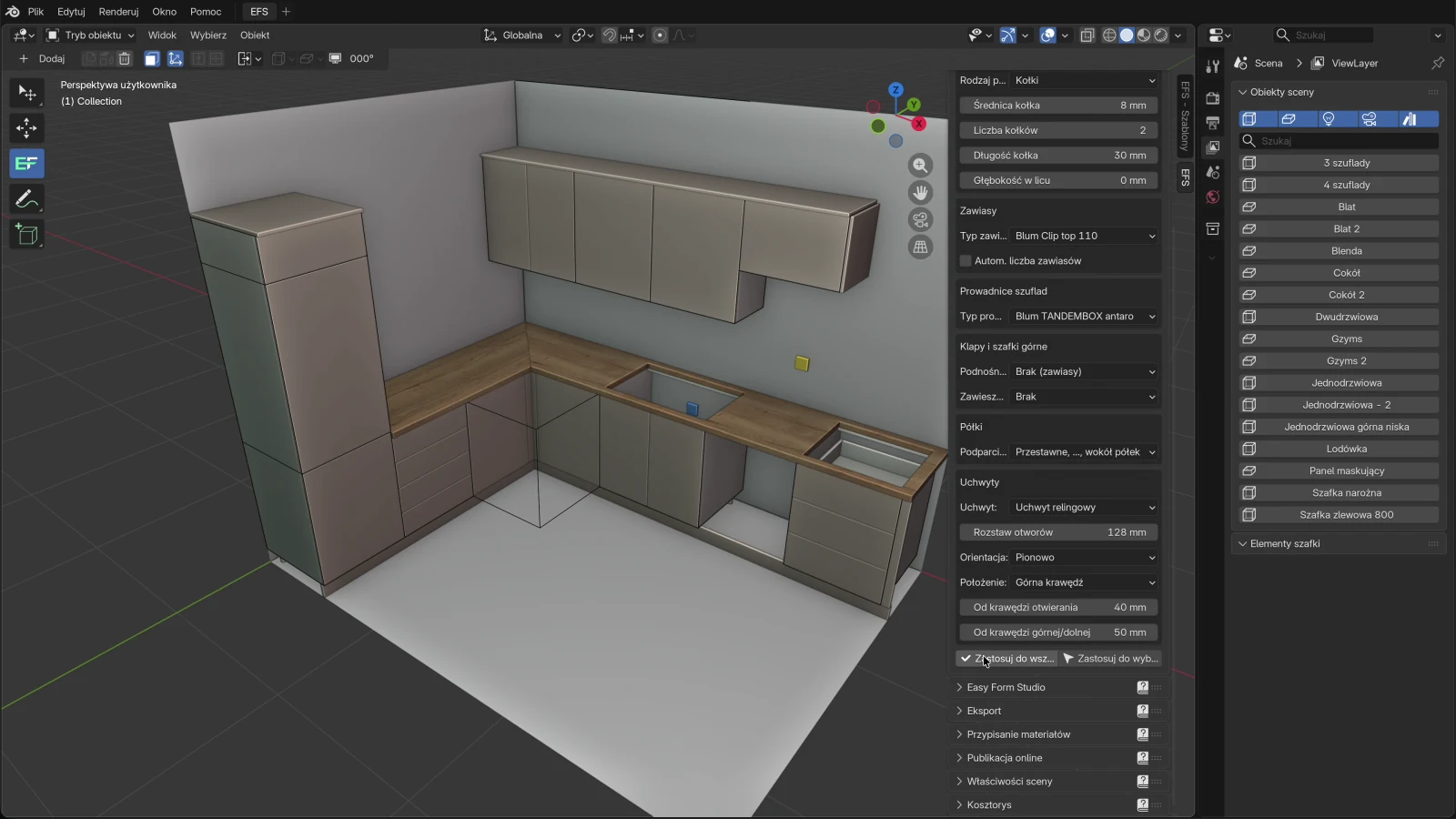

Przewiń panel kółkiem myszy na dół i kliknij Zastosuj do wszystkich. Program zgłasza Zastosowano okucia projektu, szafki: 11.

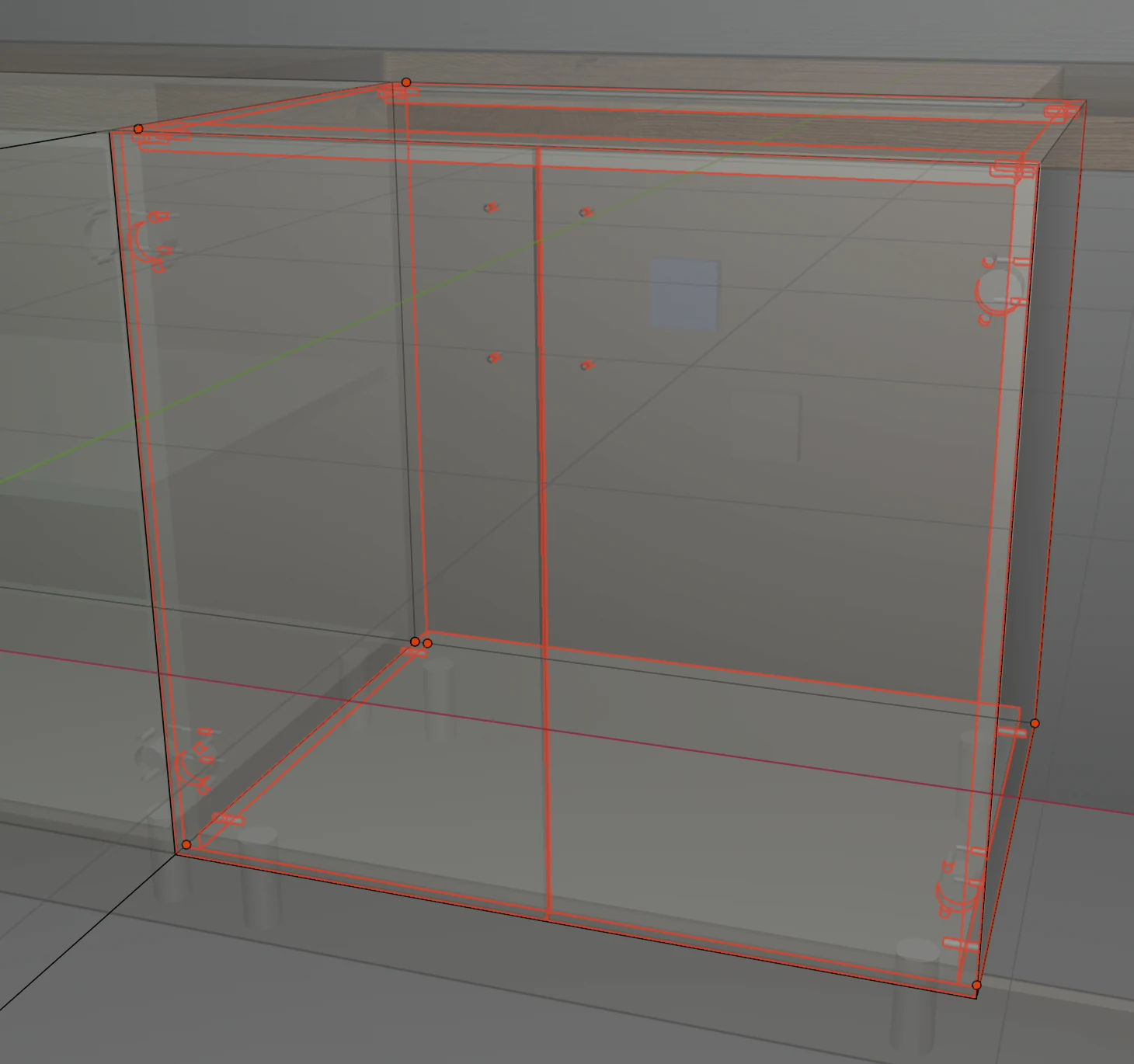

Kliknij płytę szafki zlewowej i naciśnij Alt+Z. W widoku prześwietlenia widać puszki zawiasów na drzwiach, prowadniki na bokach i otwory na uchwyty. Ponowne Alt+Z przywraca zwykły widok.

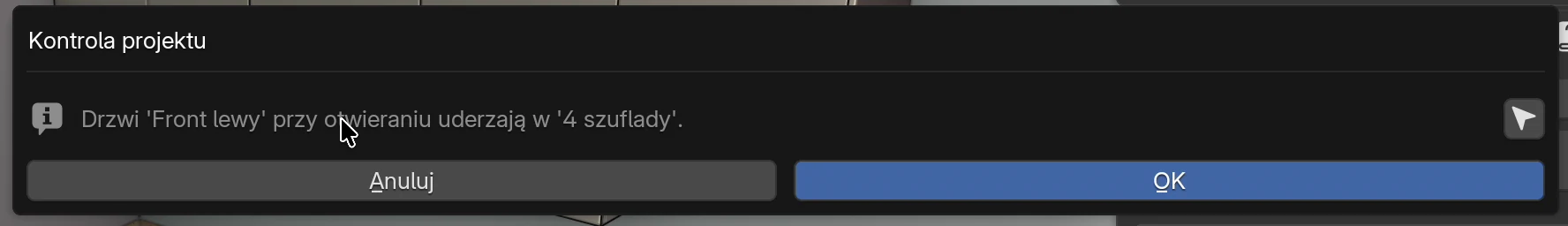

Na karcie EFS otwórz panel Eksport i kliknij Kontrola projektu. W filmie kontrola znajduje jeden problem: Drzwi 'Front lewy' przy otwieraniu uderzają w '4 szuflady'. Kliknij przycisk ze strzałką na prawym końcu wiersza: drzwi zostają wybrane, a widok przybliża się do nich.

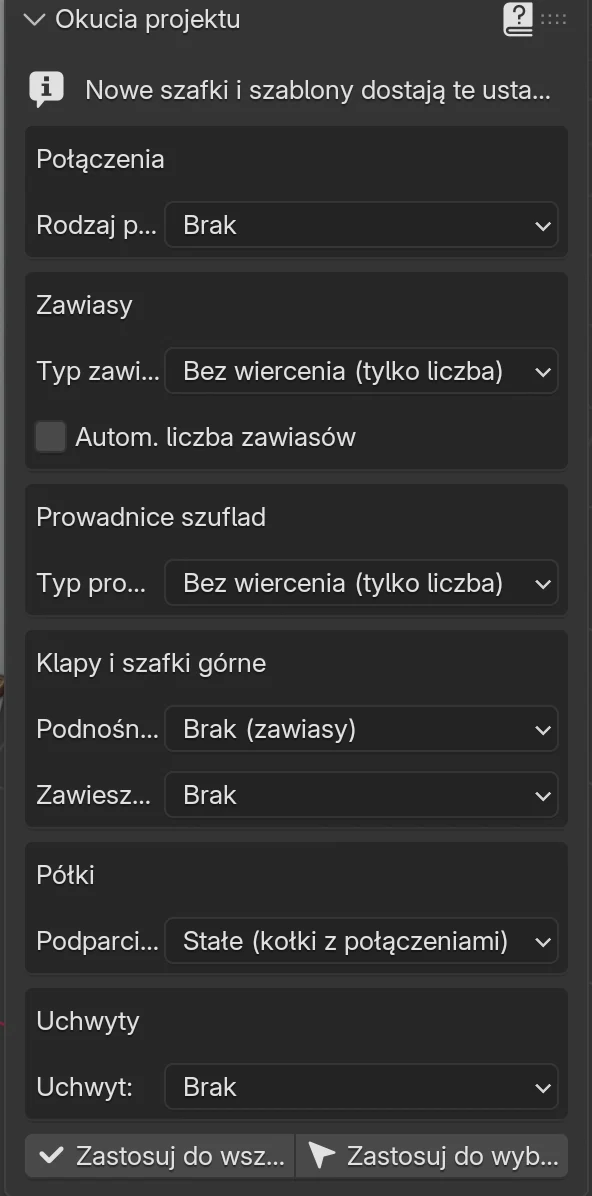

Panel Okucia projektu¶

Panel ma sześć sekcji: Połączenia, Zawiasy, Prowadnice szuflad, Klapy i szafki górne, Półki i Uchwyty. Pod nimi są przyciski Zastosuj do wszystkich i Zastosuj do wybranych.

Zasady panelu:

Zmiana pola nie zmienia żadnej istniejącej szafki. Pola dotyczą szafek i szablonów, które dodasz później. Istniejące szafki zmieniasz przyciskami Zastosuj do wszystkich i Zastosuj do wybranych.
Przy wartościach domyślnych EFS nic nie wierci, tylko liczy zawiasy i szuflady.
Okucia projektu są zapisywane z projektem (.blend). Aby każdy nowy projekt zaczynał się od twoich okuć, zapisz je w Moje ustawienia (zobacz Szybsza praca).
Niektóre pola są widoczne tylko przy określonym wyborze nad nimi. Warunek jest w kolumnie Widoczna, gdy.
Gdy włączony jest Tryb edycji, panelu nie ma. Naciśnij Tab, aby z niego wyjść.

Opcje¶

Sekcja	Opcja	Widoczna, gdy	Co robi	Domyślnie	Wartości
Połączenia	Rodzaj połączeń	zawsze	Jak łączone są płyty korpusu: które otwory są wiercone i co trafia na listę okuć. Zobacz Połączenia korpusu.	Brak	Brak, Kołki, Konfirmat, Minifix, Minifix i kołki
	Łączniki na połączenie	Konfirmat, Minifix, Minifix i kołki	Liczba konfirmatów lub minifixów w jednym połączeniu.	2	1–10
	Średnica kołka	Kołki, Minifix i kołki	Średnica kołka i jego otworów.	8 mm	4–20 mm
	Liczba kołków	Kołki, Minifix i kołki	Liczba kołków na połączenie. Nieużywana przy Minifix i kołki: każdy minifix dostaje jeden kołek.	2	1–10
	Długość kołka	Kołki, Minifix i kołki	Długość kołka. Otwór w krawędzi przyjmuje resztę kołka plus 2 mm na klej.	30 mm	16–100 mm
	Głębokość w licu	Kołki, Minifix i kołki	Głębokość otworu na kołek w licu płyty. 0 oznacza automatycznie: grubość płyty minus 6 mm, najwyżej połowa kołka.	0 mm	0–60 mm
Zawiasy	Typ zawiasu	zawsze	Zawias z katalogu. Zawias z katalogu wierci puszkę, wkręty puszki i prowadnik. Zobacz Zawiasy.	Bez wiercenia (tylko liczba)	Bez wiercenia (tylko liczba), Uniwersalny zatrzaskowy 35 mm, Blum Clip top 110, Hettich Sensys 110 i twoje własne zawiasy z katalogu
	Autom. liczba zawiasów	zawsze	Liczba zawiasów według długości krawędzi z zawiasami. Zobacz Liczba zawiasów.	wył.	wł., wył.
Prowadnice szuflad	Typ prowadnicy	zawsze	Prowadnica lub system boxowy z katalogu. Dobiera długość według głębokości i wierci boki. Zobacz Prowadnice szuflad.	Bez wiercenia (tylko liczba)	Bez wiercenia (tylko liczba), Kulkowa, montaż boczny, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX i twoje własne prowadnice z katalogu
Klapy i szafki górne	Podnośnik klapy	zawsze	Mechanizm podnoszący klapy Klapa do góry. Zobacz Klapy i szafki górne.	Brak (zawiasy)	Brak (zawiasy), Podnośnik uchylny (jak AVENTOS HK top), Mały podnośnik uchylny (jak AVENTOS HK-S), Podnośnik uchylny z zawiasami (jak AVENTOS HK-XS), Podnośnik uchylno-podnoszący (jak AVENTOS HS top), Podnośnik równoległy (jak AVENTOS HL top)
	Zawieszki szafki górnej	zawsze	Zawieszki szafki górnej i szyna montażowa długości szafki.	Brak	Brak, Zawieszki na szynie montażowej, Zawieszki przykręcane do ściany
Półki	Podparcie półek	zawsze	Półki stałe na połączeniach lub półki przestawne na podpórkach. Zobacz Podparcie półek.	Stałe (kołki z połączeniami)	Stałe (kołki z połączeniami); Przestawne, System 32, pełne rzędy; Przestawne, System 32, wokół półek
Uchwyty	Uchwyt	zawsze	Wiercenie pod uchwyty albo otwieranie push. Zobacz Uchwyty i otwieranie push.	Brak	Brak, Uchwyt relingowy, Gałka, Otwieranie push
	Rozstaw otworów	Uchwyt relingowy, Gałka	Odległość między dwoma otworami uchwytu relingowego. Gałka jej nie używa.	128 mm	16–1200 mm
	Orientacja	Uchwyt relingowy, Gałka	Uchwyt relingowy na drzwiach pionowo lub poziomo. Na klapach i szufladach zawsze poziomo. Gałka jej nie używa.	Pionowo	Pionowo, Poziomo
	Położenie	Uchwyt relingowy, Gałka	Wysokość uchwytu na drzwiach szafek dolnych. Szafka górna dostaje przeciwną krawędź.	Górna krawędź	Górna krawędź, Dolna krawędź, Połowa wysokości
	Od krawędzi otwierania	Uchwyt relingowy, Gałka	Od krawędzi drzwi po stronie otwierania do środka uchwytu (lub do bliższego otworu poziomego relingu).	40 mm	10–500 mm
	Od krawędzi górnej/dolnej	Uchwyt relingowy, Gałka	Od górnej lub dolnej krawędzi drzwi do środka uchwytu (lub do bliższego otworu pionowego relingu).	50 mm	10–1000 mm

Informacja

Liczba zawiasów na drzwi (pole Zawiasy) nie należy do okuć projektu. Nowa szafka ma 2 zawiasy na drzwi. Aby wysokie drzwi dostały od 3 do 5 zawiasów, włącz Autom. liczba zawiasów.

Wskazówka

Włącz Autom. liczba zawiasów w okuciach projektu, zanim rozstawisz szafki wysokie. Nie musisz wtedy pamiętać, która szafka potrzebuje więcej zawiasów.

Zastosuj do wszystkich i Zastosuj do wybranych¶

Przyciski są na dole panelu. Jeśli panel nie mieści się na ekranie, przewiń go kółkiem myszy na dół.

Ustaw pola panelu Okucia projektu.
Dla całego projektu kliknij Zastosuj do wszystkich.
Dla części szafek: wybierz je (kliknij płytę, a kolejną szafkę kliknij z wciśniętym Shift) i kliknij Zastosuj do wybranych.

Program zgłasza Zastosowano okucia projektu, szafki: N.

Przycisk	Które szafki zmienia
Zastosuj do wszystkich	Wszystkie szafki i szafki narożne w projekcie.
Zastosuj do wybranych	Szafki, do których należy którakolwiek wybrana płyta. Wystarczy wybrać jedną płytę szafki.

Co robi EFS:

Zapisuje w szafce wszystkie pola panelu: połączenie i kołki, typ zawiasu, Autom. liczba zawiasów, prowadnicę, podnośnik klapy, zawieszki, podparcie półek i wszystkie pola uchwytów. Pole Zawiasy (liczba zawiasów na drzwi) zostaje takie, jakie było w szafce.
Szafka narożna dostaje tylko Typ zawiasu i pola uchwytów. Nie ma połączeń, prowadnic ani podparcia półek.
Szafka górna dostaje przeciwne Położenie uchwytu: Górna krawędź projektu staje się w szafce górnej Dolna krawędź i odwrotnie. Połowa wysokości zostaje. Dzięki temu uchwyty szafek dolnych i górnych są blisko blatu.
Od razu ponownie wierci zawiasy, prowadnice, uchwyty, kołki i łączniki.
Gdy zmienia się prowadnica lub podparcie półek, przebudowuje szafkę, tak jakby zmienić pole na karcie EFS - Szafka. Półki przestawne przeskakują do rastra 32 mm. Szuflady boxowe dostają dno i tył według wzoru. Szuflady, które przechodzą z systemu boxowego na inną prowadnicę albo na Bez wiercenia (tylko liczba), dostają drewniane boki i prawidłowe wymiary na liście formatek.
Liczba w komunikacie obejmuje tylko szafki, które się zmieniły. Szafka, która ma już te same okucia, nie jest liczona, więc drugie kliknięcie zgłasza 0.
Nie ma okna potwierdzenia. Jeśli zmienisz zdanie, naciśnij Ctrl+Z.

Uwaga

Zastosuj do wszystkich nadpisuje okucia ustawione samodzielnie w szafce, na przykład gałkę zamiast relingu albo inną prowadnicę. Jeśli jedna szafka potrzebuje innych okuć, najpierw kliknij Zastosuj do wszystkich, a potem ustaw tę szafkę w sekcji Okucia i połączenia. Albo wybierz tylko szafki, które zmieniasz, i kliknij Zastosuj do wybranych.

Uwaga

Szafka, która staje się szafką górną po naciśnięciu U, sama nie zmienia położenia uchwytu. Jeśli dostała Górna krawędź, gdy była szafką dolną, jej uchwyty są na górnej krawędzi drzwi, wysoko nad blatem. Wybierz ją i kliknij Zastosuj do wybranych: uchwyt przenosi się na dolną krawędź.

Co dostają nowe szafki i szablony¶

Jak powstaje szafka	Co dostaje z okuć projektu
Dodaj → Szafka, `C`	Wszystkie okucia i połączenia.
Nowa szafka obok wybranej szafki górnej	Wszystkie okucia i połączenia, z uchwytem na przeciwnej krawędzi (staje się szafką górną).
Dodaj → Szafka narożna, `Shift`+`C`	Typ zawiasu i pola uchwytów.
Wbudowane szablony z karty EFS - Szablony	Wszystkie okucia i połączenia, także dla korpusów powiązanych z głównym. Szafki górne dostają uchwyt na przeciwnej krawędzi.
Moje szablony i import szafki z JSON	Nic: zachowują okucia, z którymi je zapisano. Zobacz Szablony i Moje szablony.
Duplikuj szafkę (`Shift`+`D`)	Nic: kopia ma okucia oryginału.

Okucia projektu a sekcja Okucia i połączenia¶

Okucia projektu przechowują wartości początkowe. To, co EFS faktycznie wierci, jest ustawione w każdej szafce, na karcie EFS - Szafka. Zmiana w szafce dotyczy tylko tej szafki i od razu ponownie wierci jej otwory. Pola szafki opisuje rozdział Jak zbudowana jest szafka.

Sekcja w okuciach projektu	To samo pole w szafce	Kiedy pole w szafce jest widoczne
Połączenia	Okucia i połączenia → Rodzaj połączeń i pola pod nim	zawsze
Zawiasy	Okucia i połączenia → Typ zawiasu, Autom. liczba zawiasów, a przy wyłączonej automatyce także Zawiasy	szafka ma drzwi lub klapę
Prowadnice szuflad	Okucia i połączenia → Typ prowadnicy	szafka ma szuflady
Klapy i szafki górne	Okucia i połączenia → Podnośnik klapy	szafka ma klapę Klapa do góry
	Okucia i połączenia → Zawieszki szafki górnej	zaznaczone jest Szafka górna
Półki	Półki → Podparcie półek	szafka ma półkę poziomą
Uchwyty	sekcja Uchwyty	zawsze; pola zależą od frontów (zobacz Uchwyty)

Szafka narożna ma Typ zawiasu i Zawiasy w sekcji Strona przednia, a uchwyty w sekcji Uchwyty (zobacz Szafka narożna).

Wskazówka

Gdy jedna szafka służy za wzór, przekaż jej okucia innym szafkom poleceniem Kopiuj do wybranych szafek, grupy Zawiasy, prowadnice i połączenia oraz Uchwyty. Ta droga przekazuje też liczbę zawiasów na drzwi. Zobacz Szybsza praca.

Zawiasy¶

Zawias z katalogu wierci w drzwiach puszkę i otwory na wkręty puszki, a w boku otwory na prowadnik. Bez wiercenia (tylko liczba) nic nie wierci, tylko liczy zawiasy na listę okuć i do ceny.

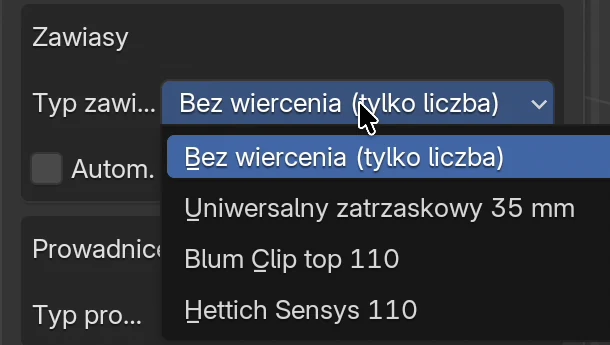

Katalog zawiasów¶

Zawias	Puszka	Wkręty puszki	Prowadnik	Na liście okuć na każdy zawias
Bez wiercenia (tylko liczba)	–	–	–	Zawias
Uniwersalny zatrzaskowy 35 mm	Ø35 × 13 mm, środek 21,5 mm od krawędzi drzwi	nie są wiercone	2 otwory Ø5 × 13 mm	Zawias, 2 × Wkręt euro 6,3×13, 2 × Wkręt do płyty wiórowej 3,5×15
Blum Clip top 110	Ø35 × 13 mm, środek 21,5 mm od krawędzi drzwi	2 otwory Ø8 × 11,5 mm	2 otwory Ø5 × 13 mm	Zawias, 2 × Wkręt euro 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, środek 22 mm od krawędzi drzwi	2 otwory Ø8 × 11,5 mm	2 otwory Ø5 × 13 mm	Zawias, 2 × Wkręt euro 6,3×13

Blum i Hettich mają puszkę z kołkami do wciskania, więc na liście okuć nie ma wkrętów do puszki.

Gdzie EFS wierci¶

Puszka: w wewnętrznym licu drzwi, wzdłuż krawędzi z zawiasami. Środek jest 21,5 mm od krawędzi (Hettich 22 mm).
Wkręty puszki: dwa otwory, 22,5 mm powyżej i poniżej środka puszki (45 mm od siebie), 9,5 mm dalej od krawędzi drzwi niż puszka.
Prowadnik: dwa otwory w wewnętrznym licu boku po stronie zawiasów, 37 mm od przedniej krawędzi boku, 16 mm powyżej i poniżej wysokości zawiasu (32 mm od siebie).
Wysokość: pierwszy i ostatni zawias są 96 mm od dolnej i górnej krawędzi drzwi. Pozostałe są rozmieszczone równo między nimi. Pojedynczy zawias jest na środku drzwi. Drzwi niższe niż 222 mm mają zawiasy rozmieszczone równo na całej wysokości.

Zasady:

EFS wierci zawiasy w drzwiach (Zawiasy z lewej, Zawiasy z prawej, Dwoje drzwi) i w drzwiach szafki narożnej. Klapy (Klapa do góry, Klapa w dół) dostają zawiasy tylko na liście okuć, bez otworów. Zawiasy klap montuj według szablonu producenta.
Jeśli bok po stronie zawiasów jest ustawiony na Brak, nie ma otworów na prowadnik.
Jeśli prowadnik wypadłby na półce poziomej, EFS przesuwa cały zawias o 32 mm w górę lub w dół, potem o 64, potem o 96 mm, aż znajdzie wolne miejsce co najmniej 20 mm od krawędzi drzwi. Sekcja Okucia i połączenia szafki pokazuje wtedy, ile zawiasów przesunięto (Zawiasy przesunięte z powodu półek: …).
Szafka narożna: zawiasy są na końcu drzwi przy zewnętrznym boku (Bok lewy 1 lub Bok prawy 1), a prowadniki na jego wewnętrznym licu, 37 mm od przedniej krawędzi. Uchwyt jest na drugim końcu drzwi, przy łączeniu narożnym.
Na liście formatek drzwi mają liczbę i stronę zawiasów w kolumnie Zawiasy, na przykład 2 zawiasy na dłuższym boku. Strona drzwi w PDF też pokazuje zawias, na przykład 2 zawiasy na dłuższym boku — Blum Clip top 110, wymiar K 21,5 mm. Liczba po wymiar K to odległość od krawędzi drzwi do środka puszki. Krawędź puszki jest wtedy 4 mm od krawędzi drzwi (Hettich 4,5 mm).

Liczba zawiasów¶

Liczbę zawiasów ustawia pole Zawiasy w szafce (domyślnie 2, od 0 do 6), na drzwi lub klapę. Gdy włączysz Autom. liczba zawiasów, pole Zawiasy znika, a liczba zależy od długości krawędzi z zawiasami:

Krawędź z zawiasami	Liczba zawiasów
do 900 mm	2
od 901 do 1600 mm	3
od 1601 do 2000 mm	4
ponad 2000 mm	5

W drzwiach krawędzią z zawiasami jest wysokość drzwi, w klapie szerokość klapy.
Klapa Klapa do góry z podnośnikiem, który nie potrzebuje zawiasów, ma 0 zawiasów. Zawiasy zostają tylko przy Podnośnik uchylny z zawiasami (jak AVENTOS HK-XS) i przy Brak (zawiasy).
Szafka narożna bierze liczbę z własnego pola Zawiasy (sekcja Strona przednia). Autom. liczba zawiasów na nią nie wpływa.

Prowadnice szuflad¶

Prowadnica z katalogu dobiera długość nominalną według głębokości szuflady i wierci otwory na wkręty w obu bokach. System boxowy zmienia też korpus szuflady: metalowe boki znikają z listy formatek, a dno i tył dostają wymiary według wzoru producenta.

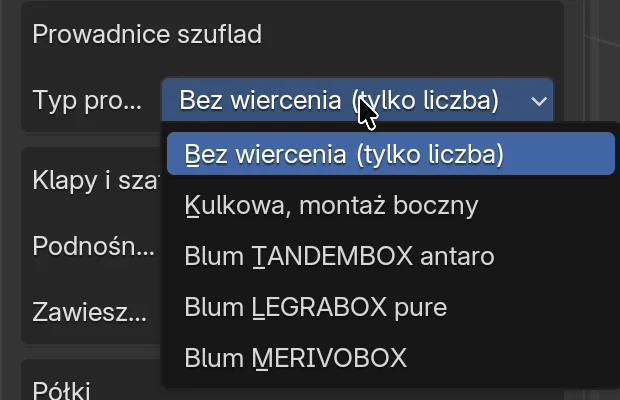

Katalog prowadnic¶

Prowadnica	Montaż	Długości nominalne	Korpus szuflady
Bez wiercenia (tylko liczba)	–	–	drewniany, taki jak zbudowany
Kulkowa, montaż boczny	w połowie wysokości boku szuflady	250–600 mm, co 50 mm	drewniany
Blum TANDEMBOX antaro	pod szufladą, otwory 12 mm nad dolną krawędzią boku	270, 300–650 mm, co 50 mm	system boxowy
Blum LEGRABOX pure	pod szufladą, otwory 10 mm nad dolną krawędzią boku	270, 300–650 mm	system boxowy
Blum MERIVOBOX	pod szufladą, otwory 11 mm nad dolną krawędzią boku	270, 300–650 mm	system boxowy

Długość prowadnicy¶

Prowadnica kulkowa: najdłuższa długość nominalna, która mieści się w głębokości boku szuflady. Szuflada z bokami 549 mm dostaje prowadnicę 500 mm.
System boxowy: najdłuższa długość nominalna (NL), która mieści się w głębokości wewnętrznej szafki, od przedniej krawędzi boku do przedniego lica pleców, minus 3 mm (LEGRABOX: 10 mm). Plecy w rowku lub we wręgu zmniejszają głębokość wewnętrzną.
Jeśli nie mieści się nawet najkrótsza długość, EFS nie wierci otworów, a szuflada boxowa pozostaje drewniana.

Przykład: szafka 600 × 580 × 720 mm, płyty 18 mm, szuflady z frontami grubości 18 mm, Blum TANDEMBOX antaro:

Plecy	Głębokość wewnętrzna	Długość nominalna
Nakładane, 3 mm	559 mm	550 mm
W rowku, Odsadzenie 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Otwory pod prowadnice¶

Otwory Ø4 × 12 mm w wewnętrznym licu lewego i prawego boku, dla każdej szuflady.
Pierwszy otwór jest 37 mm od przedniej krawędzi boku, kolejne co 128 mm, dopóki otwór jest co najmniej 15 mm przed końcem prowadnicy. Prowadnica 500 lub 550 mm ma otwory na 37, 165, 293 i 421 mm: cztery na bok.
Lista okuć dostaje Wkręt do płyty wiórowej 4×16, jeden na otwór. Szuflada z prowadnicą 500 mm potrzebuje 8 wkrętów.

Systemy boxowe: TANDEMBOX, LEGRABOX, MERIVOBOX¶

W systemie boxowym metalowe boki szuflady są częścią kupowaną. EFS usuwa je z listy formatek i z kosztorysu; pozostają widoczne w rzutni 3D. Dno i tył szuflady to płyty 16 mm o wymiarach według wzoru producenta. LW to szerokość wewnętrzna między bokami, NL to długość nominalna prowadnicy.

System	Szerokość dna	Głębokość dna	Szerokość tyłu
Blum TANDEMBOX antaro	LW − 75 mm	NL − 24 mm	LW − 87 mm
Blum LEGRABOX pure	LW − 35 mm	NL − 10 mm	LW − 38 mm
Blum MERIVOBOX	LW − 51 mm	NL − 26 mm	LW − 51 mm

Wysokość tyłu wynika z wariantu wysokości systemu boxowego. EFS wybiera najwyższy wariant, którego bok mieści się za frontem szuflady: bok musi być co najmniej 4 mm niższy niż front. Jeśli nie mieści się nawet najniższy, bierze najniższy.

System	Wariant: wysokość boku / wysokość tyłu
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Przykład: szafka 600 × 580 × 720 mm z bokami 18 mm, nakładanymi plecami 3 mm i trzema szufladami zewnętrznymi, Blum TANDEMBOX antaro:

LW wynosi 564 mm, NL 550 mm.
Dno (szerokość × głębokość × grubość): 489 × 526 × 16 mm.
Front szuflady ma 236 mm wysokości, więc pasuje wariant D (bok 224 mm). Tył (szerokość × wysokość × grubość): 477 × 199 × 16 mm.
Na liście okuć: Zestaw prowadnic Blum TANDEMBOX antaro D 550, 3 sztuki.

Zasady:

Pola Grubość wewnętrzna, Proporcja wys. wewn., Wewn. szczelina boczna i Szczelina z tyłu (sekcja Szuflady) nie zmieniają dna i tyłu szuflady boxowej. Wymiary daje wzór.
Front szuflady zostaje bez zmian. Zobacz Szuflady.
Gdy ponownie nadasz szafce prowadnicę, która nie jest systemem boxowym, w sekcji Okucia i połączenia albo przyciskiem Zastosuj do wszystkich lub Zastosuj do wybranych, wraca drewniana szuflada z bokami.

Klapy i szafki górne¶

Ta sekcja ma dwa pola. Oba są tylko liczone: EFS nic dla nich nie wierci.

Podnośnik klapy dotyczy klapy Klapa do góry. EFS oblicza współczynnik mocy (wysokość frontu w mm razy masa frontu w kg) i dobiera siłę podnośnika. W sekcji Okucia i połączenia szafki pod polem widać współczynnik mocy, masę frontu i dobraną siłę. Wiersz jest czerwony, gdy żadna siła nie pasuje albo wysokość klapy jest poza zakresem podnośnika. Podnośnik trafia na listę okuć, z siłą i współczynnikiem mocy. Szczegóły są w rozdziale Szafki górne, szafki wysokie i klapy.
Zawieszki szafki górnej dotyczą tylko szafek z zaznaczonym polem Szafka górna. Każda dostaje 2 zawieszki (Zawieszka szafki górnej, regulowana). Przy Zawieszki na szynie montażowej dochodzi też Szyna montażowa długości szafki.

Podparcie półek¶

Podparcie półek określa, na czym trzymają się półki poziome.

Wybór	Co robi EFS
Stałe (kołki z połączeniami)	Półki są połączone z bokami jak wieniec górny i dolny, rodzajem połączenia z sekcji Połączenia.
Przestawne, System 32, pełne rzędy	Półki nie mają połączeń. Oba boki dostają dwa rzędy otworów Ø5 × 12 mm w rozstawie 32 mm, 37 mm od przedniej krawędzi i 37 mm przed plecami, od 40 mm nad wieńcem dolnym do 40 mm pod wieńcem górnym.
Przestawne, System 32, wokół półek	To samo, ale tylko po 3 otwory nad i pod każdą półką.

Przy półkach przestawnych najniższa półka zostaje na miejscu, a pozostałe przeskakują do rastra 32 mm, także gdy włączysz je przyciskiem Zastosuj do wszystkich lub Zastosuj do wybranych. Każda półka dostaje na liście okuć 4 × Podpórka półki. Otwór, który wypadłby na otworze prowadnika zawiasu lub prowadnicy, jest pomijany. Szczegóły są w rozdziale Półki przestawne, System 32.

Uchwyty i otwieranie push¶

Uchwyt relingowy i gałka wiercą we froncie otwory przelotowe Ø5 mm. Otwieranie push nic nie wierci, tylko liczy sztuki Odbojnik push. Pola uchwytów pojedynczej szafki opisuje rozdział Jak zbudowana jest szafka.

Gdzie EFS wierci otwory na uchwyty¶

Front	Uchwyt relingowy	Gałka
Drzwi, Pionowo, Górna krawędź	Górny otwór w odległości Od krawędzi górnej/dolnej poniżej górnej krawędzi, dolny otwór niżej o Rozstaw otworów. Oba w odległości Od krawędzi otwierania od krawędzi po stronie otwierania.	W odległości Od krawędzi otwierania od krawędzi otwierania i Od krawędzi górnej/dolnej poniżej górnej krawędzi.
Drzwi, Pionowo, Dolna krawędź	Dolny otwór w odległości Od krawędzi górnej/dolnej nad dolną krawędzią, górny otwór wyżej o Rozstaw otworów.	To samo, od dolnej krawędzi.
Drzwi, Połowa wysokości	Pionowy reling w połowie wysokości.	W połowie wysokości.
Drzwi, Poziomo	Pierwszy otwór w odległości Od krawędzi otwierania od krawędzi otwierania, drugi dalej o Rozstaw otworów w stronę zawiasów. Położenie określa wysokość.	–
Klapa	Poziomo, na środku szerokości, w odległości Od krawędzi górnej/dolnej od krawędzi, która się otwiera: dla Klapa do góry od dolnej krawędzi, dla Klapa w dół od górnej.	To samo miejsce, jeden otwór.
Front szuflady	Poziomo, na środku szerokości i wysokości frontu.	Na środku frontu.

Przy tych samych polach otwory są w tych samych miejscach na wszystkich drzwiach. W szafce górnej uchwyt trafia na przeciwną krawędź (zobacz Zastosuj do wszystkich i Zastosuj do wybranych).

Zasady:

Otwór, który nie mieści się na froncie (bliżej niż 4,5 mm od krawędzi), jest pomijany.
Otwory na uchwyty są widoczne na frontach także bez widoku prześwietlenia.
Każde drzwi, klapa i front szuflady dostają jeden uchwyt.

Uchwyty na liście okuć¶

Pozycja	Szczegóły	Ilość
Uchwyt	Reling 128 (rozstaw otworów) lub Gałka	1 na drzwi, klapę i front szuflady
Wkręt uchwytu	M4 i długość, na przykład M4×25	2 na reling, 1 na gałkę

EFS dobiera długość wkręta z szeregu 20, 22, 25, 30, 35, 40 i 45 mm: najkrótszy wkręt, który jest co najmniej 6 mm dłuższy niż grubość frontu. Dla frontu 18 mm jest to M4×25, dla frontu 16 mm M4×22.

Otwieranie push¶

Fronty nie mają otworów na uchwyty.
Każde drzwi, klapa i front szuflady dostają jeden Odbojnik push na liście okuć i w kosztorysie.
Szafka narożna dostaje odbojniki push na liście okuć, ale nie w kosztorysie.

Połączenia korpusu¶

Sekcja Połączenia określa, jak boki łączą się z wieńcem górnym i dolnym, poprzeczkami, półkami stałymi i przegrodami. Kołki wiercą otwór w licu jednej płyty i w krawędzi drugiej. Konfirmat wierci otwór przelotowy Ø7 i otwór Ø5 w krawędzi. Minifix wierci od wewnątrz gniazdo Ø15 na mimośród, więc nie widać go z zewnątrz. Minifix i kołki dodaje kołek obok każdego minifixu.

Szafka narożna nie ma połączeń korpusu. Otwory, ich układ w połączeniu i głębokości opisuje rozdział Połączenia: kołki, konfirmat, minifix.

Otwory w widoku prześwietlenia¶

Kliknij płytę szafki.
Naciśnij Alt+Z. Płyty stają się przezroczyste i widać walce wszystkich otworów: puszki i wkręty zawiasów na drzwiach, prowadniki na bokach, otwory na prowadnice, uchwyty, podpórki półek i kołki.
Wybrane płyty i ich otwory mają pomarańczowy obrys.
Naciśnij ponownie Alt+Z, aby wrócić do zwykłego widoku.

Wskazówka

Otwórz drzwi klawiszem O, aby zobaczyć puszki i prowadniki bez zasłaniającego je frontu.

Lista okuć¶

Lista okuć liczy wszystko, co nie jest płytą: okucia z katalogu i drobne elementy, których one potrzebują. Jest liczona dla każdej szafki, z sumami na końcu.

Co trafia na listę¶

Pozycja	Szczegóły	Ilość	Kiedy
Zawias	nazwa zawiasu	według liczby zawiasów na wszystkich drzwiach i klapach	szafka ma drzwi lub klapę
Wkręt euro	6,3×13	2 na zawias	zawias z katalogu
Wkręt do płyty wiórowej	3,5×15	2 na zawias	Uniwersalny zatrzaskowy 35 mm
Zestaw prowadnic	nazwa i długość nominalna, w systemach boxowych także wariant	1 na szufladę	szafka ma szuflady
Wkręt do płyty wiórowej	4×16	1 na otwór prowadnicy	prowadnica z katalogu
Kołek	średnica × długość, na przykład Ø8×30	na sztuki	Kołki lub Minifix i kołki
Wkręt konfirmat, Zaślepka konfirmatu	7×50, Ø12	1 na konfirmat	Konfirmat
Mimośród minifix, Trzpień minifix	Ø15, Ø5×11	1 na minifix	Minifix, Minifix i kołki
Podpórka półki	Ø5	4 na półkę	półki przestawne
Uchwyt, Wkręt uchwytu	zobacz Uchwyty na liście okuć		uchwyt relingowy lub gałka
Odbojnik push	–	1 na front	Otwieranie push
nazwa podnośnika klapy	siła i współczynnik mocy	1 na klapę	podnośnik klapy
Zawieszka szafki górnej	regulowana	2 na szafkę	szafka górna z zawieszkami
Szyna montażowa	długość w mm	1 na szafkę	Zawieszki na szynie montażowej
Nóżka	okrągła lub kwadratowa	4 na szafkę	szafka ma nóżki
Wkręt do płyty wiórowej	4×16	4 na nóżkę	szafka ma nóżki
Klips cokołu	–	2 na szafkę z nóżkami	przed szafką stoi cokół z Cokół pod wybranymi
Wkręt do płyty wiórowej	3,5×16	1 na każde 150 mm obwodu pleców	plecy Nakładane lub We wręgu
Profil Gola	szerokość szafki w mm	1 na wycięcie	szafka ma wycięcie pod profil Gola

Na liście są też blat z wycięciami i łącznikami, taśmy LED, drążki na ubrania i drzwi przesuwne. Opisują je osobne rozdziały.

Informacja

Na liście okuć szafka narożna ma 4 nóżki, choć stoi na 6 (7 z wycięciem). Dla szafki narożnej dopisz nóżki do zamówienia ręcznie.

Gdzie widać listę¶

Miejsce	Co pokazuje
PDF (Eksportuj wszystko do PDF, Eksportuj wybrane do PDF)	Stronę Lista okuć z kolumnami Szafka, Pozycja, Szczegóły i Ilość: najpierw dla każdej szafki, na końcu RAZEM. Eksportuj wybrane do PDF liczy tylko wybrane szafki.
Excel (Lista formatek do Excela)	Kartę Okucia z tymi samymi kolumnami.
Zamówienie u dostawcy (CSV + e-mail)	Plik `order_hardware.csv` z sumami (Pozycja, Szczegóły, Ilość) i akapit OKUCIA: w treści e-maila. Zobacz Pakiet produkcyjny i zamówienie u dostawcy.
Kosztorys (karta EFS)	Zawiasy, zestawy prowadnic, podpórki półek, konfirmaty i minifixy, podnośniki klap, zawieszki, szynę montażową i odbojniki push, z ceną z cennika. Zobacz Oferta dla klienta.

Kołki, wkręty i uchwyty nie mają ceny w kosztorysie. Pozycje z katalogu szukają ceny w cenniku według kodu. Gdy cena zostanie znaleziona, obok pozycji jest zielona kropka; gdy nie, czerwona kropka i kod w nawiasie. Zawiasy z Bez wiercenia (tylko liczba) i szuflady z prowadnicą Bez wiercenia (tylko liczba) mają własne wiersze (Zawiasy … szt., Szuflady … szt.) z ceną z ogólnej części cennika. Do tego za każdy zawias liczone jest jedno wiercenie (wiersz Otwory … szt.).

Kontrola projektu¶

Kontrola projektu szuka błędów w projekcie przed eksportem, między innymi szafek bez wierceń.

Na karcie EFS otwórz panel Eksport.
Kliknij Kontrola projektu.
Jeśli wszystko jest w porządku, program zgłasza Nie znaleziono problemów.
W przeciwnym razie otwiera się okno Kontrola projektu z wynikami. Wynik dotyczący konkretnego obiektu ma przycisk ze strzałką (Pokaż w scenie). Kliknięcie wybiera ten obiekt i przybliża do niego widok. Okno pozostaje otwarte.
OK zamyka okno i zgłasza Znalezione problemy: N. Anuluj lub Esc tylko je zamyka.

Okno pokazuje najwyżej 40 wyników. Wiersz ... +N liczy pozostałe. Popraw pierwsze wyniki i uruchom kontrolę ponownie.

Komunikaty dotyczące okuć¶

Komunikat	Typ	Co oznacza	Co zrobić
Drzwi '…' przy otwieraniu uderzają w '…'.	ostrzeżenie	Drzwi otwarte do 90° wchodzą w sąsiednią szafkę, ścianę lub inny obiekt pomieszczenia o więcej niż 3 mm.	Dodaj blendę między szafkami (zobacz Cokół, blendy, panele maskujące i gzyms), zmień stronę otwierania lub przesuń szafkę.
Drzwi '…' (…) nie mają zawiasów.	ostrzeżenie	Drzwi mają Zawiasy 0.	Wpisz liczbę zawiasów lub włącz Autom. liczba zawiasów.
Szafki z drzwiami bez wierceń pod zawiasy: N (Okucia projektu).	ostrzeżenie	N szafek ma drzwi lub klapę, a ich Typ zawiasu to Bez wiercenia (tylko liczba). Szafki narożne nie są liczone.	Wybierz zawias w okuciach projektu i kliknij Zastosuj do wszystkich.
Szafki z szufladami bez wierceń pod prowadnice: N (Okucia projektu).	ostrzeżenie	N szafek ma szuflady z prowadnicą Bez wiercenia (tylko liczba).	Wybierz prowadnicę i kliknij Zastosuj do wszystkich.
Szafki bez połączeń na kołki: N (Okucia projektu).	ostrzeżenie	N szafek ma Rodzaj połączeń: Brak. Komunikat znika przy dowolnym rodzaju połączeń, nie tylko przy kołkach.	Wybierz rodzaj połączeń i kliknij Zastosuj do wszystkich.
Otwór na kołek Ø… w '…' (…) przechodzi przez płytę.	błąd	Otwór na kołek w licu płyty jest tak głęboki jak płyta. Najczęściej Głębokość w licu jest za duża.	Ustaw Głębokość w licu z powrotem na 0 (automatycznie) lub ją zmniejsz.
Otwór Ø…×… w '…' (…) zostawia tylko … mm materiału.	ostrzeżenie	Pod otworem w licu zostaje mniej niż 4 mm (kołek) lub 2,5 mm (inne otwory). Na przykład puszka 13 mm we froncie 15 mm zostawia 2 mm.	Użyj grubszej płyty, płytszego otworu na kołek (Głębokość w licu) lub zawiasu z płytszą puszką.
Półka '…' (…) nie leży na podpórkach: zmniejsz jej cofnięcie z przodu lub z tyłu.	ostrzeżenie	Półka przestawna nie sięga do przedniego lub tylnego rzędu otworów.	Zmniejsz Cofnięcie z przodu lub Cofnięcie z tyłu półki. Zobacz Półki przestawne, System 32.

Kontrola zgłasza też nakładające się szafki, materiały bez ceny, drzwi przesuwne zrobione dla innej szerokości i dwie szafki o tej samej nazwie. Te komunikaty opisuje rozdział Pakiet produkcyjny i zamówienie u dostawcy.

Zasady:

Błąd jest oznaczony ikoną ostrzeżenia, pozostałe komunikaty ikoną informacji.
Po Lista formatek do Excela, Eksport DXF - wszystko, Eksportuj ofertę (PDF), Eksportuj etykiety (PDF) i Zamówienie u dostawcy (CSV + e-mail) EFS sam uruchamia kontrolę. Jeśli znajdzie błędy (nakładające się szafki lub kołek przechodzący przez płytę), zgłasza Wyeksportowano, ale kontrola projektu znalazła błędy: N (Kontrola projektu). Ostrzeżeń wtedy nie zgłasza.
Pakiet produkcyjny zapisuje wszystkie wyniki do pliku …_kontrola.txt obok pozostałych eksportów.

Wskazówka

Przed każdym eksportem do produkcji kliknij Kontrola projektu. Trzy komunikaty (Okucia projektu) od razu mówią, czy wszystkie szafki dostały zawiasy, prowadnice i połączenia.

Własny katalog okuć¶

Katalogi okuć to pliki JSON w folderze hardware dodatku. Własne zawiasy, prowadnice i inne okucia dodajesz do własnej kopii katalogu. Aktualizacja dodatku jej nie zmienia.

Dla zaawansowanych: jak dodać własny zawias lub prowadnicę

Otwórz folder użytkownika EFS (zobacz Gdzie są dane).
Utwórz w nim folder o nazwie user_hardware.
Zapisz w nim plik o tej samej nazwie co wbudowany katalog i wpisz do niego tylko własne pozycje.
Zamknij i ponownie uruchom program. Katalog jest wczytywany raz, przy pierwszym użyciu.

Plik	Co zawiera
`hinges.json`	zawiasy
`slides.json`	prowadnice i systemy boxowe
`joints.json`	wymiary konfirmatów i minifixów
`shelf_supports.json`	podpórki półek
`lifts.json`	podnośniki klap
`hangers.json`	zawieszki szafek górnych
`fasteners.json`	wkręty do nóżek, pleców i uchwytów, klipsy cokołu, średnica otworu na uchwyt
`worktop_cutouts.json`	wycięcia pod zlew i płytę grzewczą

Zasady:

Pozycja z tym samym kluczem co wbudowana zastępuje wbudowaną. Nowy klucz jest dodawany do menu po wbudowanych. Już zapisane projekty zachowują swój wybór.
W fasteners.json pola, które wpiszesz, zastępują wbudowane; pozostałe zostają.
Wymiary są w mm, z karty katalogowej producenta.
Zawias z "drilling": true musi mieć cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth i end_offset. Prowadnica musi mieć lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step i rear_margin. EFS pomija pozycję, w której brakuje któregokolwiek z tych wymiarów, i nie pokazuje jej w menu.
joints.json zmienia wymiary istniejących typów (CONFIRMAT, MINIFIX). Nie dodaje nowych rodzajów połączeń.
Nazwa (name) jest pokazywana w menu tak, jak ją wpiszesz.
price_code to kod ceny. Wpisz go w pierwszej kolumnie karty Other w swoim cenniku (user_prices.xlsx), a cenę w trzeciej. Zobacz Rozkrój i ceny płyt.

Przykładowy plik user_hardware/hinges.json z zawiasem, którego puszka ma 12 mm głębokości, a jej środek jest 22,5 mm od krawędzi:

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Bez screw_spacing EFS nie wierci otworów na wkręty puszki. Dla prowadnicy montowanej pod szufladą wpisz "mount": "bottom" i bottom_offset (wysokość otworów nad dolną krawędzią boku). Dla systemu boxowego dodaj blok box_system wzorowany na wbudowanym TANDEMBOX w hardware/slides.json.

Częste problemy i rozwiązania¶

Po zmianie okuć projektu szafki zostały bez zmian. Pola panelu dotyczą nowych szafek. Kliknij Zastosuj do wszystkich albo wybierz szafki i kliknij Zastosuj do wybranych.

Po Zastosuj do wszystkich jedna szafka straciła własne okucia. Przycisk nadpisuje wszystkie pola okuć w każdej szafce. Naciśnij Ctrl+Z albo ustaw okucia tej szafki ponownie w sekcji Okucia i połączenia.

Zastosuj do wybranych zgłasza szafki: 0. Nic nie jest wybrane albo wybrane szafki mają już te okucia.

Wysokie drzwi mają tylko 2 zawiasy. Liczba zawiasów nie należy do okuć projektu. Włącz Autom. liczba zawiasów i kliknij Zastosuj do wszystkich albo wpisz Zawiasy w szafce.

W szafce górnej uchwyt jest na górnej krawędzi. Szafka stała się szafką górną (U) po otrzymaniu okuć. Wybierz ją i kliknij Zastosuj do wybranych.

Klapa nie ma otworów na zawiasy. EFS nie wierci zawiasów w klapach. Zawiasy klap są na liście okuć i montuje się je według szablonu producenta.

Bok nie ma otworów na prowadnik. Bok po stronie zawiasów jest ustawiony na Brak albo Typ zawiasu to Bez wiercenia (tylko liczba).

W szafce nie widać pola Typ prowadnicy. Szafka nie ma szuflad. Pole pojawia się dopiero po wybraniu rodzaju i liczby szuflad.

W szafce nie widać pola Zawieszki szafki górnej. Szafka nie jest szafką górną. Zaznacz Szafka górna lub naciśnij U.

Szuflada boxowa została drewniana, a prowadnica nie ma długości na liście okuć. Szafka jest za płytka: w głębokości wewnętrznej nie mieści się nawet najkrótsza długość nominalna (270 mm). Pogłęb szafkę lub wybierz inną prowadnicę.

Na liście formatek nie ma boków szuflad. Szafka ma system boxowy. Metalowe boki kupujesz razem z prowadnicą, więc na liście formatek są tylko dno i tył szuflady.

Szafka narożna nie dostała połączeń ani prowadnic. Z okuć projektu szafka narożna bierze tylko zawias i uchwyt.

Kontrola zgłasza szafki bez połączeń na kołki, a łączę korpusy wkrętami. Komunikat oznacza, że szafka nie ma żadnego rodzaju połączeń. Wybierz Konfirmat lub inny rodzaj albo zignoruj komunikat, jeśli łączysz korpusy poza EFS.

Własny zawias z katalogu nie pojawia się w menu. Sprawdź nazwę folderu (user_hardware) i pliku (hinges.json), przecinki i cudzysłowy w JSON oraz wymagane wymiary. Po każdej zmianie uruchom program ponownie.

Skróty w tym rozdziale¶

Klawisz	Działanie
`N`	Pokazuje / ukrywa panel boczny z kartami
`Alt`+`Z`	Widok prześwietlenia: pokazuje otwory na zawiasy, prowadnice, uchwyty i kołki
`O`	Otwórz / zamknij drzwi i szuflady wybranej szafki
`U`	Szafka górna / dolna (sama nie zmienia położenia uchwytu)
`Ctrl`+`Z`	Cofa ostatnią czynność, na przykład Zastosuj do wszystkich

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej¶

Następny rozdział: Dokumentacja pomieszczenia dla monterów
