Ferramenta del progetto¶

La ferramenta si sceglie una volta per tutto il progetto: giunzioni del fusto, cerniere, guide cassetto, meccanismi ribalta, attaccaglie, supporti ripiani e maniglie. I nuovi mobili e modelli la ricevono automaticamente, e i mobili esistenti si cambiano con il pulsante Applica a tutti o Applica ai selezionati. Questo capitolo descrive ogni campo del pannello Ferramenta del progetto, i fori che EFS esegue dal catalogo, l'elenco ferramenta e i messaggi di Verifica progetto.

Video: B06 Ferramenta del progetto

Lo stesso flusso di lavoro in un video di un minuto e mezzo, in inglese.

Guarda su YouTube (video in inglese)

Mostramelo nel programma

Il tour interattivo Ferramenta del progetto (2 min) ti mostra nel programma dove cliccare e cosa scrivere, passo dopo passo. Nella scheda EFS apri il pannello Tour interattivi e clicca su Avvia accanto al tour. Anche l'assistente AI te lo propone quando chiedi come si fa.

Prima di iniziare¶

Apri un progetto con dei mobili. Nel video è la cucina finita dei capitoli precedenti (da Basi e mobile angolare a Zoccolo, compensatori, fianchi di finitura e cornice).
Se la barra laterale non è aperta, tieni il puntatore del mouse sopra la vista 3D e premi N. Il pannello Ferramenta del progetto è nella scheda EFS.
Puoi scegliere la ferramenta prima di disporre i mobili o dopo. I mobili che aggiungi dopo la scelta la ricevono automaticamente. I mobili che esistono già la ricevono solo quando clicchi su Applica a tutti o Applica ai selezionati.

Il flusso di lavoro del video¶

Nella scheda EFS, clicca sul titolo del pannello Ferramenta del progetto. In alto c'è scritto I nuovi mobili e modelli ricevono queste impostazioni.
Nel riquadro Giunzioni, scegli Tipo di giunzione: Spine. Sotto compaiono Diametro spina 8 mm, Numero di spine 2, Lunghezza spina 30 mm e Profondità foro faccia 0 mm.
Nel riquadro Cerniere, scegli Tipo di cerniera: Blum Clip top 110.
Nel riquadro Guide cassetto, scegli Tipo di guida: Blum TANDEMBOX antaro.
Nel riquadro Ripiani, scegli Supporti ripiani: Regolabili, Sistema 32, attorno ai ripiani.
Nel riquadro Maniglie, scegli Maniglia: Maniglia a barra. Lascia Interasse a 128 mm, Orientamento su Verticale e Posizione su Bordo superiore.

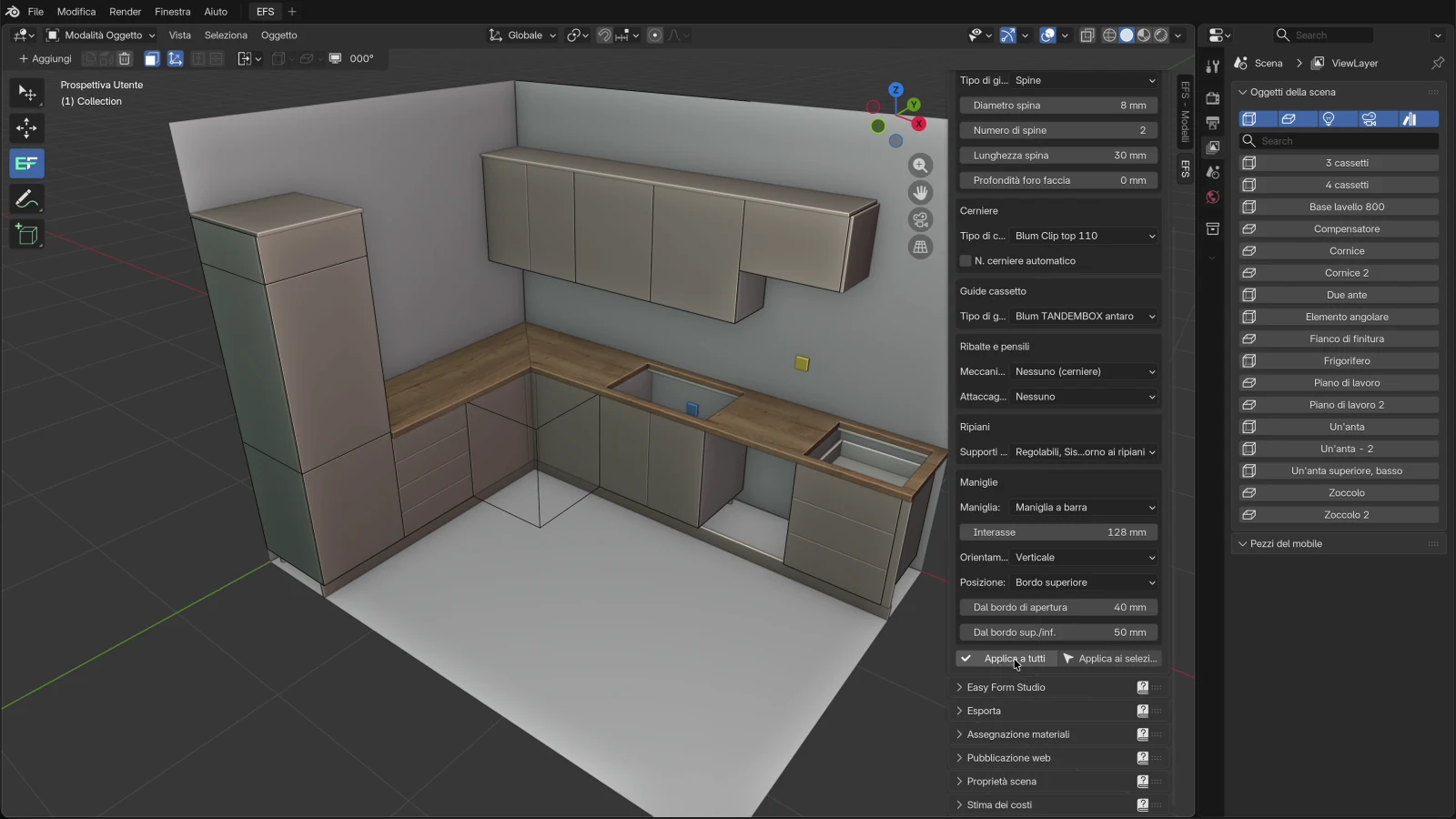

Scorri il pannello fino in fondo con la rotella del mouse e clicca su Applica a tutti. Il programma segnala Ferramenta del progetto applicata a 11 mobili.

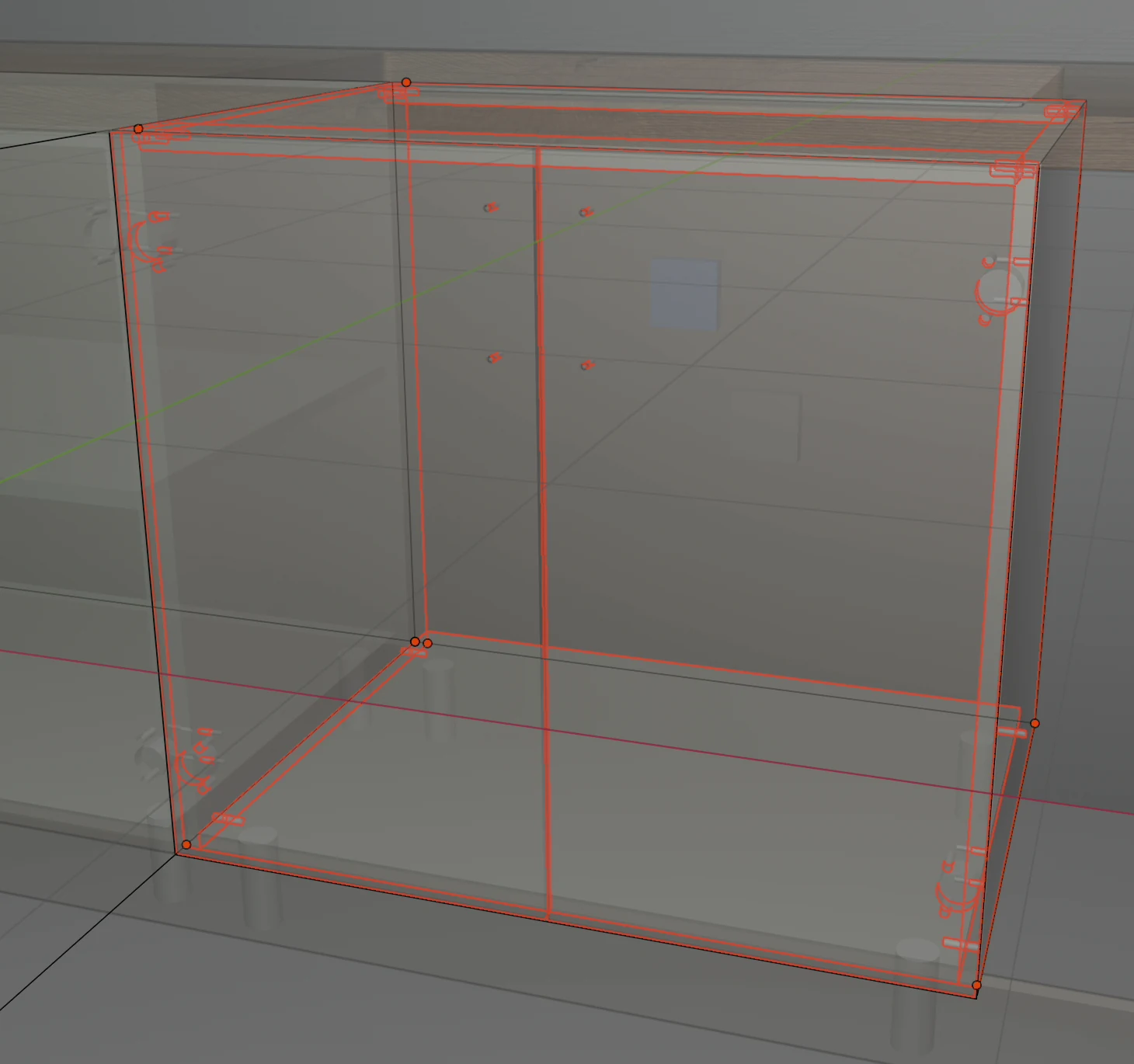

Clicca su un pannello della base lavello e premi Alt+Z. Nella vista Raggi-X vedi gli scodellini delle cerniere sulle ante, le basette sui fianchi e i fori delle maniglie. Premi di nuovo Alt+Z per tornare alla vista normale.

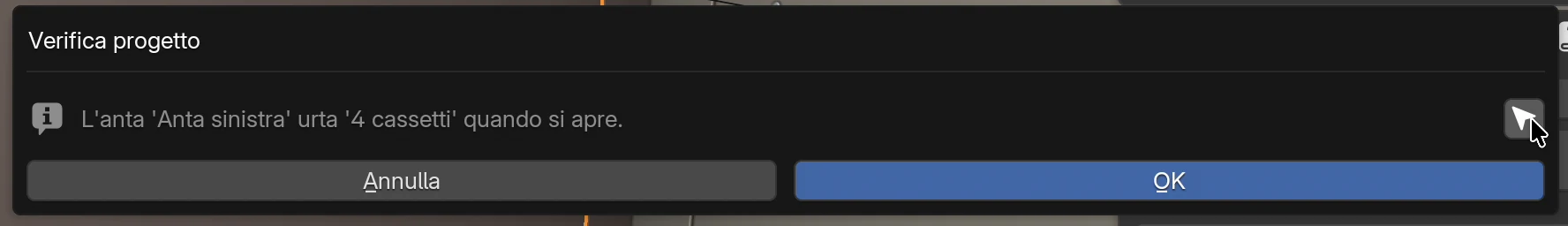

Nella scheda EFS, apri il pannello Esporta e clicca su Verifica progetto. Nel video la verifica trova un problema: L'anta 'Anta sinistra' urta '4 cassetti' quando si apre. Clicca sul pulsante con la freccia all'estremità destra della riga: l'anta viene selezionata e la vista la ingrandisce.

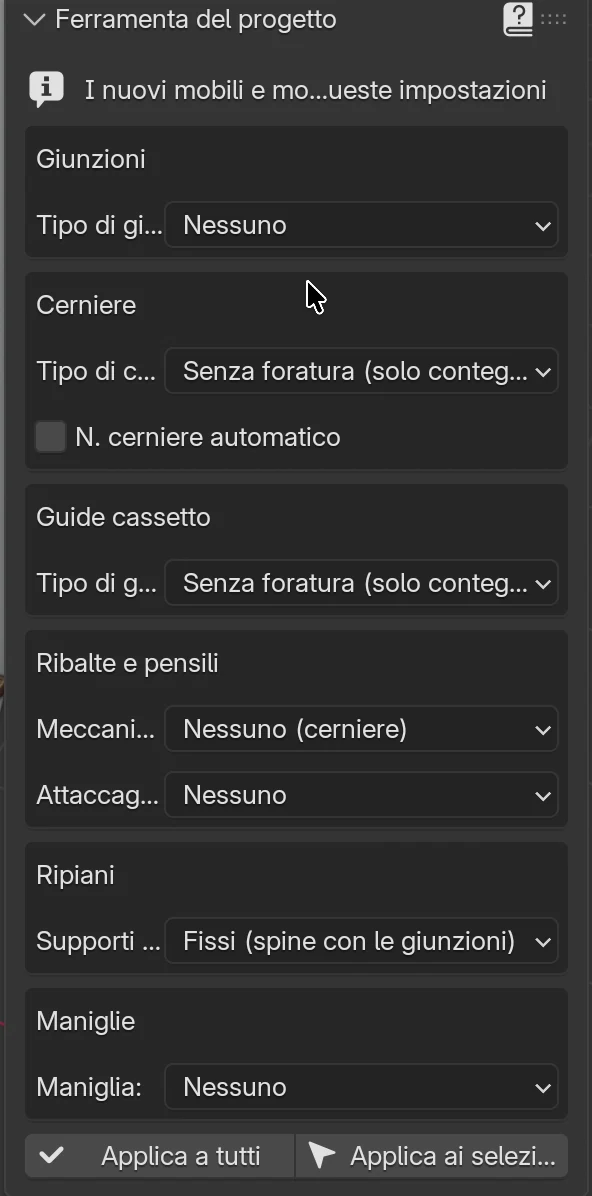

Il pannello Ferramenta del progetto¶

Il pannello ha sei riquadri: Giunzioni, Cerniere, Guide cassetto, Ribalte e pensili, Ripiani e Maniglie. Sotto ci sono i pulsanti Applica a tutti e Applica ai selezionati.

Regole del pannello:

Cambiare un campo non cambia nessun mobile esistente. I campi valgono per i mobili e i modelli che aggiungi dopo. I mobili esistenti si cambiano con i pulsanti Applica a tutti e Applica ai selezionati.
Con i valori predefiniti EFS non fora nulla; conta solo cerniere e cassetti.
La ferramenta del progetto si salva con il progetto (.blend). Per iniziare ogni nuovo progetto con la tua ferramenta, salvala in Le mie impostazioni (vedi Lavorare più velocemente).
Alcuni campi compaiono solo con una determinata scelta sopra di loro. La condizione è nella colonna Visibile quando.
In Modalità Modifica il pannello non c'è. Premi Tab per uscirne.

Opzioni¶

Riquadro	Opzione	Visibile quando	Cosa fa	Predefinito	Valori
Giunzioni	Tipo di giunzione	sempre	Come sono uniti i pannelli del fusto: quali fori vengono eseguiti e cosa entra nell'elenco ferramenta. Vedi Giunzioni del fusto.	Nessuno	Nessuno, Spine, Confirmat, Minifix, Minifix e spine
	Connettori per giunzione	Confirmat, Minifix, Minifix e spine	Numero di Confirmat o Minifix in una giunzione.	2	1–10
	Diametro spina	Spine, Minifix e spine	Diametro della spina e dei suoi fori.	8 mm	4–20 mm
	Numero di spine	Spine, Minifix e spine	Numero di spine per giunzione. Non si usa con Minifix e spine: ogni Minifix riceve una spina.	2	1–10
	Lunghezza spina	Spine, Minifix e spine	Lunghezza della spina. Il foro sul bordo accoglie il resto della spina più 2 mm per la colla.	30 mm	16–100 mm
	Profondità foro faccia	Spine, Minifix e spine	Profondità del foro per la spina sulla faccia del pannello. 0 significa automatico: spessore del pannello meno 6 mm, al massimo metà spina.	0 mm	0–60 mm
Cerniere	Tipo di cerniera	sempre	Cerniera dal catalogo. Una cerniera a catalogo fora lo scodellino, le viti dello scodellino e la basetta. Vedi Cerniere.	Senza foratura (solo conteggio)	Senza foratura (solo conteggio), Generica a scatto 35 mm, Blum Clip top 110, Hettich Sensys 110 e le cerniere del tuo catalogo
	N. cerniere automatico	sempre	Numero di cerniere in base alla lunghezza del lato cerniere. Vedi Numero di cerniere.	disattivato	attivato, disattivato
Guide cassetto	Tipo di guida	sempre	Guida o sistema box dal catalogo. Sceglie la lunghezza in base alla profondità e fora i fianchi. Vedi Guide cassetto.	Senza foratura (solo conteggio)	Senza foratura (solo conteggio), A sfere, montaggio laterale, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX e le guide del tuo catalogo
Ribalte e pensili	Meccanismo ribalta	sempre	Meccanismo di sollevamento per una ribalta con Apertura in alto. Vedi Ribalte e pensili.	Nessuno (cerniere)	Nessuno (cerniere), Ribalta (tipo AVENTOS HK top), Ribalta piccola (tipo AVENTOS HK-S), Ribalta con cerniere (tipo AVENTOS HK-XS), Anta basculante (tipo AVENTOS HS top), Sollevamento parallelo (tipo AVENTOS HL top)
	Attaccaglie pensile	sempre	Attaccaglie per il pensile e una barra di aggancio lunga quanto il mobile.	Nessuno	Nessuno, Attaccaglie su barra a muro, Attaccaglie avvitate al muro
Ripiani	Supporti ripiani	sempre	Ripiani fissi sulle giunzioni o ripiani regolabili su reggiripiani. Vedi Supporti ripiani.	Fissi (spine con le giunzioni)	Fissi (spine con le giunzioni); Regolabili, Sistema 32, file complete; Regolabili, Sistema 32, attorno ai ripiani
Maniglie	Maniglia	sempre	Foratura per le maniglie, oppure apertura a pressione. Vedi Maniglie e apertura a pressione.	Nessuno	Nessuno, Maniglia a barra, Pomolo, Apertura a pressione
	Interasse	Maniglia a barra, Pomolo	Distanza tra i due fori di una maniglia a barra. Il pomolo non lo usa.	128 mm	16–1200 mm
	Orientamento	Maniglia a barra, Pomolo	Maniglia a barra sulle ante verticale o orizzontale. Su ribalte e cassetti è sempre orizzontale. Il pomolo non lo usa.	Verticale	Verticale, Orizzontale
	Posizione	Maniglia a barra, Pomolo	Altezza della maniglia sulle ante delle basi. Un pensile riceve il bordo opposto.	Bordo superiore	Bordo superiore, Bordo inferiore, A metà altezza
	Dal bordo di apertura	Maniglia a barra, Pomolo	Dal bordo dell'anta sul lato di apertura al centro della maniglia (o al foro più vicino di una barra orizzontale).	40 mm	10–500 mm
	Dal bordo sup./inf.	Maniglia a barra, Pomolo	Dal bordo superiore o inferiore dell'anta al centro della maniglia (o al foro più vicino di una barra verticale).	50 mm	10–1000 mm

Nota

Il numero di cerniere per anta (il campo Cerniere) non fa parte della Ferramenta del progetto. Un nuovo mobile ha 2 cerniere per anta. Per dare alle ante alte da 3 a 5 cerniere, attiva N. cerniere automatico.

Suggerimento

Attiva N. cerniere automatico nella Ferramenta del progetto prima di disporre le colonne. Così non devi ricordarti quale mobile ha bisogno di più cerniere.

Applica a tutti e Applica ai selezionati¶

I pulsanti sono in fondo al pannello. Se il pannello non entra nello schermo, scorrilo fino in fondo con la rotella del mouse.

Imposta i campi del pannello Ferramenta del progetto.
Per tutto il progetto, clicca su Applica a tutti.
Per una parte dei mobili: selezionali (clic su un pannello, Shift + clic per il mobile successivo) e clicca su Applica ai selezionati.

Il programma segnala Ferramenta del progetto applicata a N mobili.

Pulsante	Quali mobili cambia
Applica a tutti	Tutti i mobili e i mobili angolari del progetto.
Applica ai selezionati	I mobili a cui appartiene un qualsiasi pannello selezionato. Basta selezionare un pannello di un mobile.

Cosa fa EFS:

Scrive nel mobile tutti i campi del pannello: giunzione e spine, tipo di cerniera, N. cerniere automatico, guida, meccanismo ribalta, attaccaglie, supporti ripiani e tutti i campi delle maniglie. Il campo Cerniere (numero di cerniere per anta) resta com'era nel mobile.
Un mobile angolare riceve solo Tipo di cerniera e i campi delle maniglie. Non ha giunzioni, guide né supporti ripiani.
Un pensile riceve la Posizione della maniglia opposta: il Bordo superiore del progetto diventa Bordo inferiore sul pensile, e viceversa. A metà altezza resta. Così le maniglie di basi e pensili sono entrambe vicine al piano di lavoro.
Fora subito di nuovo cerniere, guide, maniglie, spine e connettori.
Quando cambiano la guida o i supporti ripiani, ricostruisce il mobile, come se avessi cambiato il campo nella scheda EFS - Mobile. I ripiani regolabili si agganciano alla griglia di 32 mm. I cassetti box ricevono fondo e retro secondo la formula. I cassetti che passano da un sistema box a un'altra guida, o a Senza foratura (solo conteggio), ricevono sponde in legno e le misure corrette nella distinta di taglio.
Il numero nel messaggio conta solo i mobili che sono cambiati. Un mobile che ha già la stessa ferramenta non viene contato, quindi un secondo clic segnala 0.
Non c'è una finestra di conferma. Se cambi idea, premi Ctrl+Z.

Attenzione

Applica a tutti sovrascrive la ferramenta che hai impostato tu su un mobile, ad esempio un pomolo invece di una barra o una guida diversa. Se un mobile ha bisogno di una ferramenta diversa, clicca prima su Applica a tutti, poi imposta quel mobile nel riquadro Ferramenta e giunzioni. Oppure seleziona solo i mobili che stai cambiando e clicca su Applica ai selezionati.

Attenzione

Un mobile che diventa un pensile con U non cambia da solo la posizione della maniglia. Se ha ricevuto Bordo superiore quando era una base, le sue maniglie sono sul bordo superiore dell'anta, molto sopra il piano di lavoro. Selezionalo e clicca su Applica ai selezionati: la maniglia passa al bordo inferiore.

Cosa ricevono i nuovi mobili e modelli¶

Come viene creato il mobile	Cosa riceve dalla Ferramenta del progetto
Aggiungi → Mobile, `C`	Tutta la ferramenta e le giunzioni.
Un nuovo mobile accanto a un pensile selezionato	Tutta la ferramenta e le giunzioni, con la maniglia sul bordo opposto (diventa un pensile).
Aggiungi → Mobile angolare, `Shift`+`C`	Tipo di cerniera e i campi delle maniglie.
Modelli inclusi della scheda EFS - Modelli	Tutta la ferramenta e le giunzioni, anche per i fusti collegati a quello principale. I pensili ricevono la maniglia sul bordo opposto.
I miei modelli e l'importazione di un mobile da JSON	Niente: mantengono la ferramenta con cui sono stati salvati. Vedi Modelli e I miei modelli.
Duplica il mobile (`Shift`+`D`)	Niente: la copia ha la ferramenta dell'originale.

Ferramenta del progetto e il riquadro Ferramenta e giunzioni¶

La Ferramenta del progetto contiene i valori di partenza. Ciò che EFS fora davvero si imposta in ogni mobile, nella scheda EFS - Mobile. Una modifica su un mobile vale solo per quel mobile e ne rifà subito i fori. Il capitolo Come è costruito un mobile descrive i campi del mobile.

Riquadro nella Ferramenta del progetto	Lo stesso campo sul mobile	Quando il campo sul mobile è visibile
Giunzioni	Ferramenta e giunzioni → Tipo di giunzione e i campi sotto	sempre
Cerniere	Ferramenta e giunzioni → Tipo di cerniera, N. cerniere automatico, e con l'automatico disattivato anche Cerniere	il mobile ha un'anta o una ribalta
Guide cassetto	Ferramenta e giunzioni → Tipo di guida	il mobile ha cassetti
Ribalte e pensili	Ferramenta e giunzioni → Meccanismo ribalta	il mobile ha una ribalta con Apertura in alto
	Ferramenta e giunzioni → Attaccaglie pensile	Pensile è spuntato
Ripiani	Ripiani → Supporti ripiani	il mobile ha un ripiano orizzontale
Maniglie	il riquadro Maniglie	sempre; i campi dipendono dai frontali (vedi Maniglie)

Un mobile angolare ha Tipo di cerniera e Cerniere nel riquadro Lato frontale, e le maniglie nel riquadro Maniglie (vedi Mobile angolare).

Suggerimento

Quando un mobile fa da modello, passa la sua ferramenta agli altri con Copia sui mobili selezionati, gruppi Cerniere, guide e giunzioni e Maniglie. Questa via passa anche il numero di cerniere per anta. Vedi Lavorare più velocemente.

Cerniere¶

Una cerniera a catalogo fora lo scodellino e le viti dello scodellino nell'anta, e i fori per la basetta nel fianco. Senza foratura (solo conteggio) non fora nulla; conta solo le cerniere per l'elenco ferramenta e il prezzo.

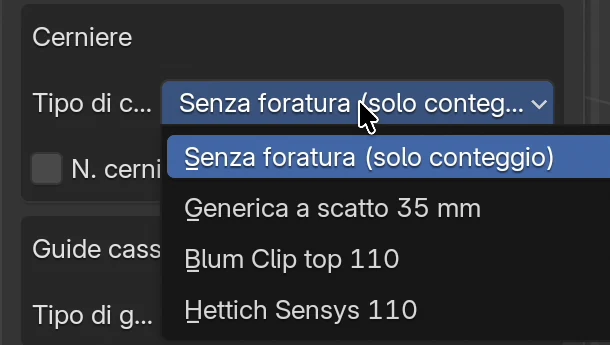

Catalogo cerniere¶

Cerniera	Scodellino	Viti dello scodellino	Basetta	Nell'elenco ferramenta per cerniera
Senza foratura (solo conteggio)	–	–	–	Cerniera
Generica a scatto 35 mm	Ø35 × 13 mm, centro a 21,5 mm dal bordo dell'anta	non forate	2 fori Ø5 × 13 mm	Cerniera, 2 × Vite euro 6,3×13, 2 × Vite per truciolare 3,5×15
Blum Clip top 110	Ø35 × 13 mm, centro a 21,5 mm dal bordo dell'anta	2 fori Ø8 × 11,5 mm	2 fori Ø5 × 13 mm	Cerniera, 2 × Vite euro 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, centro a 22 mm dal bordo dell'anta	2 fori Ø8 × 11,5 mm	2 fori Ø5 × 13 mm	Cerniera, 2 × Vite euro 6,3×13

Blum e Hettich hanno uno scodellino con tasselli a pressione, quindi nell'elenco ferramenta non ci sono viti per lo scodellino.

Dove fora EFS¶

Scodellino: nella faccia interna dell'anta, lungo il lato cerniere. Il centro è a 21,5 mm dal bordo (Hettich 22 mm).
Viti dello scodellino: due fori, 22,5 mm sopra e sotto il centro dello scodellino (a 45 mm l'uno dall'altro), 9,5 mm più lontani dal bordo dell'anta rispetto allo scodellino.
Basetta: due fori nella faccia interna del fianco dal lato cerniere, a 37 mm dal bordo anteriore del fianco, 16 mm sopra e sotto l'altezza della cerniera (a 32 mm l'uno dall'altro).
Altezza: la prima e l'ultima cerniera sono a 96 mm dal bordo inferiore e superiore dell'anta. Le altre sono distribuite in modo uniforme tra loro. Una sola cerniera è al centro dell'anta. Le ante più basse di 222 mm hanno le cerniere distribuite in modo uniforme su tutta l'altezza.

Regole:

EFS fora le cerniere sulle ante (Apertura a sinistra, Apertura a destra, Due ante) e sull'anta del mobile angolare. Le ribalte (Apertura in alto, Apertura in basso) hanno le cerniere solo nell'elenco ferramenta, senza fori. Monta le cerniere delle ribalte con la dima del produttore.
Se il fianco dal lato cerniere è impostato su Nessuno, non ci sono fori per la basetta.
Se una basetta finisse su un ripiano orizzontale, EFS sposta l'intera cerniera di 32 mm in su o in giù, poi di 64, poi di 96 mm, finché trova un punto libero ad almeno 20 mm dal bordo dell'anta. Il riquadro Ferramenta e giunzioni del mobile mostra allora quante cerniere sono state spostate (… cerniere spostate per evitare i ripiani).
Mobile angolare: le cerniere sono all'estremità dell'anta vicina al fianco esterno (Fianco sinistro 1 o Fianco destro 1), e le basette sulla sua faccia interna, a 37 mm dal bordo anteriore. La maniglia è all'altra estremità dell'anta, vicino al montante angolare.
Nella distinta di taglio, le ante hanno numero e lato nella colonna Cerniere, ad esempio 2 cerniere sul lato lungo. Anche la pagina dell'anta nel PDF mostra la cerniera, ad esempio 2 cerniere sul lato lungo — Blum Clip top 110, quota K 21,5 mm. Il numero dopo quota K è la distanza dal bordo dell'anta al centro dello scodellino. Il bordo dello scodellino è quindi a 4 mm dal bordo dell'anta (Hettich 4,5 mm).

Numero di cerniere¶

Il numero di cerniere si imposta con il campo Cerniere nel mobile (predefinito 2, da 0 a 6), per anta o ribalta. Quando attivi N. cerniere automatico, il campo Cerniere scompare e il numero dipende dalla lunghezza del lato cerniere:

Lato cerniere	Numero di cerniere
fino a 900 mm	2
da 901 a 1600 mm	3
da 1601 a 2000 mm	4
oltre 2000 mm	5

Su un'anta il lato cerniere è l'altezza dell'anta; su una ribalta è la larghezza della ribalta.
Una ribalta con Apertura in alto e un meccanismo che non richiede cerniere ha 0 cerniere. Le cerniere restano solo con Ribalta con cerniere (tipo AVENTOS HK-XS) e con Nessuno (cerniere).
Un mobile angolare prende il numero dal suo campo Cerniere (riquadro Lato frontale). N. cerniere automatico non lo influenza.

Guide cassetto¶

Una guida a catalogo sceglie la lunghezza nominale in base alla profondità del cassetto e fora i fori per le viti in entrambi i fianchi. Un sistema box cambia anche la cassa del cassetto: le sponde metalliche escono dalla distinta di taglio, e fondo e retro ricevono le misure secondo la formula del produttore.

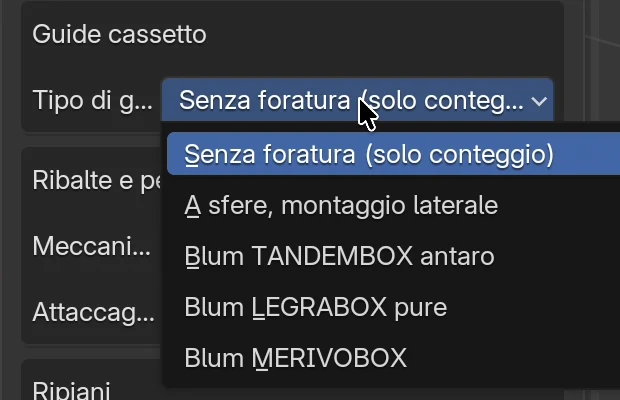

Catalogo guide¶

Guida	Montaggio	Lunghezze nominali	Cassa del cassetto
Senza foratura (solo conteggio)	–	–	in legno, come costruita
A sfere, montaggio laterale	a metà altezza della sponda del cassetto	250–600 mm, ogni 50 mm	in legno
Blum TANDEMBOX antaro	sotto il cassetto, fori 12 mm sopra il bordo inferiore del fianco	270, 300–650 mm, ogni 50 mm	sistema box
Blum LEGRABOX pure	sotto il cassetto, fori 10 mm sopra il bordo inferiore del fianco	270, 300–650 mm	sistema box
Blum MERIVOBOX	sotto il cassetto, fori 11 mm sopra il bordo inferiore del fianco	270, 300–650 mm	sistema box

Lunghezza della guida¶

Guida a sfere: la lunghezza nominale più lunga che entra nella profondità della sponda del cassetto. Un cassetto con sponde di 549 mm riceve una guida da 500 mm.
Sistema box: la lunghezza nominale (LN) più lunga che entra nella profondità interna del mobile, dal bordo anteriore del fianco alla faccia anteriore dello schienale, meno 3 mm (LEGRABOX: 10 mm). Uno schienale in cava o in battuta riduce la profondità interna.
Se non entra nemmeno la lunghezza più corta, EFS non esegue fori, e un cassetto box resta in legno.

Esempio: mobile 600 × 580 × 720 mm, pannelli da 18 mm, cassetti con frontali spessi 18 mm, Blum TANDEMBOX antaro:

Schienale	Profondità interna	Lunghezza nominale
Applicato, 3 mm	559 mm	550 mm
In cava, Arretramento 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Fori per le guide¶

Fori Ø4 × 12 mm nella faccia interna del fianco sinistro e destro, per ogni cassetto.
Il primo foro è a 37 mm dal bordo anteriore del fianco, i successivi ogni 128 mm, purché il foro sia almeno 15 mm prima della fine della guida. Una guida da 500 o 550 mm ha fori a 37, 165, 293 e 421 mm: quattro per lato.
L'elenco ferramenta riceve una Vite per truciolare 4×16 per ogni foro. Un cassetto con una guida da 500 mm richiede 8 viti.

Sistemi box: TANDEMBOX, LEGRABOX, MERIVOBOX¶

Con un sistema box le sponde metalliche del cassetto sono un componente acquistato. EFS le toglie dalla distinta di taglio e dalla stima dei costi; restano visibili nella vista 3D. Fondo e retro del cassetto sono pannelli da 16 mm, con le misure secondo la formula del produttore. LI è la larghezza interna tra i fianchi, LN la lunghezza nominale della guida.

Sistema	Larghezza fondo	Profondità fondo	Larghezza retro
Blum TANDEMBOX antaro	LI − 75 mm	LN − 24 mm	LI − 87 mm
Blum LEGRABOX pure	LI − 35 mm	LN − 10 mm	LI − 38 mm
Blum MERIVOBOX	LI − 51 mm	LN − 26 mm	LI − 51 mm

L'altezza del retro è data dalla variante di altezza del sistema box. EFS sceglie la variante più alta la cui sponda sta dietro il frontale del cassetto: la sponda deve essere almeno 4 mm più bassa del frontale. Se non ci sta nemmeno la più bassa, prende la più bassa.

Sistema	Variante: altezza sponda / altezza retro
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Esempio: mobile 600 × 580 × 720 mm con fianchi da 18 mm, uno schienale applicato da 3 mm e tre cassetti esterni, Blum TANDEMBOX antaro:

LI è 564 mm, LN 550 mm.
Fondo (larghezza × profondità × spessore): 489 × 526 × 16 mm.
Il frontale del cassetto è alto 236 mm, quindi ci sta la variante D (sponda 224 mm). Retro (larghezza × altezza × spessore): 477 × 199 × 16 mm.
Nell'elenco ferramenta: Set guide cassetto Blum TANDEMBOX antaro D 550, 3 pezzi.

Regole:

I campi Spessore interno, Rapporto altezza interna, Gioco laterale interno e Gioco posteriore (riquadro Cassetti) non cambiano fondo e retro di un cassetto box. Le misure le dà la formula.
Il frontale del cassetto resta com'è. Vedi Cassetti.
Quando dai di nuovo a un mobile una guida che non è un sistema box, nel riquadro Ferramenta e giunzioni o con Applica a tutti o Applica ai selezionati, torna la cassa in legno con le sponde.

Ribalte e pensili¶

Questo riquadro ha due campi. Entrambi vengono solo contati: EFS non fora nulla per loro.

Meccanismo ribalta vale per una ribalta con Apertura in alto. EFS calcola il fattore di potenza (altezza del frontale in mm per peso del frontale in kg) e sceglie la forza del meccanismo. Nel riquadro Ferramenta e giunzioni del mobile, sotto il campo sono indicati il fattore di potenza, il peso del frontale e la forza scelta. La riga è rossa quando nessuna forza è adatta o l'altezza della ribalta è fuori dal campo del meccanismo. Il meccanismo entra nell'elenco ferramenta, con la sua forza e il fattore di potenza. I dettagli sono nel capitolo Pensili, colonne e ribalte.
Attaccaglie pensile valgono solo per i mobili con Pensile spuntato. Ognuno riceve 2 attaccaglie (Attaccaglia pensile, regolabile). Con Attaccaglie su barra a muro si aggiunge anche una Barra di aggancio lunga quanto il mobile.

Supporti ripiani¶

Supporti ripiani stabilisce come sono sostenuti i ripiani orizzontali.

Scelta	Cosa fa EFS
Fissi (spine con le giunzioni)	I ripiani sono uniti ai fianchi come cielo e fondo, con il tipo di giunzione del riquadro Giunzioni.
Regolabili, Sistema 32, file complete	I ripiani non hanno giunzioni. Entrambi i fianchi ricevono due file di fori Ø5 × 12 mm con passo di 32 mm, a 37 mm dal bordo anteriore e a 37 mm davanti allo schienale, da 40 mm sopra il fondo a 40 mm sotto il cielo.
Regolabili, Sistema 32, attorno ai ripiani	Lo stesso, ma solo 3 fori sopra e sotto ogni ripiano.

Con i ripiani regolabili il ripiano più basso resta dov'è e gli altri si agganciano alla griglia di 32 mm, anche quando li attivi con Applica a tutti o Applica ai selezionati. Ogni ripiano riceve 4 × Reggiripiano nell'elenco ferramenta. Un foro che finirebbe su un foro della basetta o su un foro della guida viene saltato. I dettagli sono nel capitolo Ripiani regolabili, Sistema 32.

Maniglie e apertura a pressione¶

Una maniglia a barra e un pomolo forano fori passanti Ø5 mm nel frontale. Apertura a pressione non fora nulla; conta le voci Respingente push. I campi delle maniglie per un singolo mobile sono descritti in Come è costruito un mobile.

Dove fora EFS le maniglie¶

Frontale	Maniglia a barra	Pomolo
Anta, Verticale, Bordo superiore	Foro superiore a Dal bordo sup./inf. sotto il bordo superiore, foro inferiore di Interasse più in basso. Entrambi a Dal bordo di apertura dal bordo sul lato di apertura.	A Dal bordo di apertura dal bordo di apertura, a Dal bordo sup./inf. sotto il bordo superiore.
Anta, Verticale, Bordo inferiore	Foro inferiore a Dal bordo sup./inf. sopra il bordo inferiore, foro superiore di Interasse più in alto.	Lo stesso, dal bordo inferiore.
Anta, A metà altezza	Barra verticale a metà altezza.	A metà altezza.
Anta, Orizzontale	Primo foro a Dal bordo di apertura dal bordo di apertura, il secondo di Interasse più verso le cerniere. Posizione stabilisce l'altezza.	–
Ribalta	Orizzontale, al centro della larghezza, a Dal bordo sup./inf. dal bordo che si apre: per Apertura in alto dal bordo inferiore, per Apertura in basso dal bordo superiore.	Lo stesso punto, un foro.
Frontale cassetto	Orizzontale, al centro della larghezza e dell'altezza del frontale.	Al centro del frontale.

Con gli stessi campi i fori sono negli stessi punti su tutte le ante. Su un pensile la maniglia va al bordo opposto (vedi Applica a tutti e Applica ai selezionati).

Regole:

Un foro che non sta sul frontale (a meno di 4,5 mm dal bordo) viene saltato.
I fori delle maniglie sono visibili sui frontali anche senza la vista Raggi-X.
Ogni anta, ribalta e frontale cassetto riceve una maniglia.

Maniglie nell'elenco ferramenta¶

Articolo	Dettaglio	Quantità
Maniglia	Barra 128 (interasse) o Pomolo	1 per anta, ribalta e frontale cassetto
Vite maniglia	M4 e la lunghezza, ad esempio M4×25	2 per barra, 1 per pomolo

EFS sceglie la lunghezza della vite dalla serie 20, 22, 25, 30, 35, 40 e 45 mm: la vite più corta che sia almeno 6 mm più lunga dello spessore del frontale. Per un frontale da 18 mm è M4×25, per un frontale da 16 mm M4×22.

Apertura a pressione¶

I frontali non hanno fori per le maniglie.
Ogni anta, ribalta e frontale cassetto riceve un Respingente push nell'elenco ferramenta e nella stima dei costi.
Un mobile angolare riceve i respingenti push nell'elenco ferramenta, ma non nella stima dei costi.

Giunzioni del fusto¶

Il riquadro Giunzioni sceglie come i fianchi sono uniti a cielo e fondo, ai traversi, ai ripiani fissi e ai divisori. Spine fora un foro sulla faccia di un pannello e sul bordo dell'altro. Confirmat fora un foro passante Ø7 e un foro Ø5 sul bordo. Minifix fora un eccentrico Ø15 dall'interno, quindi non si vede da fuori. Minifix e spine aggiunge una spina accanto a ogni Minifix.

Un mobile angolare non ha giunzioni del fusto. I fori, la loro disposizione per giunzione e le profondità sono descritti nel capitolo Giunzioni: spine, Confirmat, Minifix.

Fori nella vista Raggi-X¶

Clicca su un pannello di un mobile.
Premi Alt+Z. I pannelli diventano trasparenti e vedi i cilindri di tutti i fori: scodellini e viti delle cerniere sulle ante, basette sui fianchi, fori per guide, maniglie, supporti ripiani e spine.
I pannelli selezionati e i loro fori sono contornati in arancione.
Premi di nuovo Alt+Z per la vista normale.

Suggerimento

Apri le ante con O per vedere scodellini e basette senza il frontale sovrapposto.

Elenco ferramenta¶

L'elenco ferramenta conta tutto ciò che non è un pannello: la ferramenta a catalogo e la minuteria che le serve. Si conta per mobile, con i totali alla fine.

Cosa entra nell'elenco¶

Articolo	Dettaglio	Quantità	Quando
Cerniera	nome della cerniera	secondo il numero di cerniere su tutte le ante e ribalte	il mobile ha un'anta o una ribalta
Vite euro	6,3×13	2 per cerniera	cerniera a catalogo
Vite per truciolare	3,5×15	2 per cerniera	Generica a scatto 35 mm
Set guide cassetto	nome e lunghezza nominale, per i sistemi box anche la variante	1 per cassetto	il mobile ha cassetti
Vite per truciolare	4×16	1 per foro della guida	guida a catalogo
Spina	diametro × lunghezza, ad esempio Ø8×30	al pezzo	Spine o Minifix e spine
Vite Confirmat, Copriviti Confirmat	7×50, Ø12	1 per Confirmat	Confirmat
Eccentrico Minifix, Perno Minifix	Ø15, Ø5×11	1 per Minifix	Minifix, Minifix e spine
Reggiripiano	Ø5	4 per ripiano	ripiani regolabili
Maniglia, Vite maniglia	vedi Maniglie nell'elenco ferramenta		maniglia a barra o pomolo
Respingente push	–	1 per frontale	Apertura a pressione
nome del meccanismo ribalta	forza e fattore di potenza	1 per ribalta	meccanismo ribalta
Attaccaglia pensile	regolabile	2 per mobile	pensile con attaccaglie
Barra di aggancio	lunghezza in mm	1 per mobile	Attaccaglie su barra a muro
Piedino	tondo o quadrato	4 per mobile	il mobile ha piedini
Vite per truciolare	4×16	4 per piedino	il mobile ha piedini
Clip zoccolo	–	2 per mobile con piedini	davanti al mobile c'è uno zoccolo di Zoccolo sui selezionati
Vite per truciolare	3,5×16	1 ogni 150 mm del perimetro dello schienale	schienale Applicato o In battuta
Profilo Gola	larghezza del mobile in mm	1 per gola	il mobile ha una gola

L'elenco contiene anche il piano di lavoro con i suoi intagli e tiranti, le strisce LED, le aste appendiabiti e le ante scorrevoli. Li descrivono i loro capitoli.

Nota

Nell'elenco ferramenta un mobile angolare ha 4 piedini, anche se poggia su 6 (7 con un intaglio). Per un mobile angolare, aggiungi i piedini all'ordine a mano.

Dove si vede l'elenco¶

Dove	Cosa mostra
PDF (Esporta tutto in PDF, Esporta selezione in PDF)	Una pagina Elenco ferramenta con le colonne Mobile, Articolo, Dettaglio e Quantità: prima per mobile, alla fine TOTALE. Esporta selezione in PDF conta solo i mobili selezionati.
Excel (Distinta di taglio in Excel)	Il foglio Ferramenta, con le stesse colonne.
Ordine al fornitore (CSV + e-mail)	Il file `order_hardware.csv` con i totali (Articolo, Dettaglio, Q.tà) e il paragrafo FERRAMENTA: nel testo dell'e-mail. Vedi Il pacchetto di produzione e l'ordine al fornitore.
Stima dei costi (scheda EFS)	Cerniere, set guide, reggiripiani, Confirmat e Minifix, meccanismi ribalta, attaccaglie, la barra di aggancio e i respingenti push, con il prezzo del listino. Vedi Un preventivo per il cliente.

Spine, viti e maniglie non hanno un prezzo nella stima dei costi. Le voci a catalogo cercano il loro prezzo nel listino per codice. Quando il prezzo viene trovato, accanto alla voce c'è un punto verde; quando non viene trovato, un punto rosso e il codice tra parentesi. Le cerniere con Senza foratura (solo conteggio) e i cassetti con la guida Senza foratura (solo conteggio) hanno righe proprie (… cerniere, … cassetti) con il prezzo dalla parte generale del listino. In più, per ogni cerniera si addebita una foratura (la riga … fori).

Verifica progetto¶

La verifica progetto cerca errori nel progetto prima dell'esportazione, tra cui mobili senza forature.

Nella scheda EFS, apri il pannello Esporta.
Clicca su Verifica progetto.
Se è tutto in ordine, il programma segnala Nessun problema trovato.
Altrimenti si apre la finestra Verifica progetto con i risultati. Un risultato che riguarda un oggetto preciso ha un pulsante con la freccia (Mostra nella scena). Un clic seleziona quell'oggetto e la vista lo ingrandisce. La finestra resta aperta.
OK chiude la finestra e segnala Problemi trovati: N. Annulla o Esc la chiudono soltanto.

La finestra mostra al massimo 40 risultati. La riga ... +N conta i restanti. Correggi i primi risultati ed esegui di nuovo la verifica.

Messaggi sulla ferramenta¶

Messaggio	Tipo	Cosa significa	Cosa fare
L'anta '…' urta '…' quando si apre.	avviso	L'anta aperta a 90° entra di più di 3 mm in un mobile vicino, in una parete o in un altro oggetto della stanza.	Aggiungi un compensatore tra i mobili (vedi Zoccolo, compensatori, fianchi di finitura e cornice), cambia il lato di apertura o sposta il mobile.
L'anta '…' (…) non ha cerniere.	avviso	L'anta ha Cerniere 0.	Scrivi il numero di cerniere o attiva N. cerniere automatico.
N mobili hanno ante senza foratura per cerniere (Ferramenta del progetto).	avviso	N mobili hanno un'anta o una ribalta, e il loro Tipo di cerniera è Senza foratura (solo conteggio). I mobili angolari non vengono contati.	Scegli una cerniera nella Ferramenta del progetto e clicca su Applica a tutti.
N mobili hanno cassetti senza foratura per guide (Ferramenta del progetto).	avviso	N mobili hanno cassetti con la guida Senza foratura (solo conteggio).	Scegli una guida e clicca su Applica a tutti.
N mobili non hanno giunzioni a spine (Ferramenta del progetto).	avviso	N mobili hanno Tipo di giunzione: Nessuno. Il messaggio sparisce con qualsiasi tipo di giunzione, non solo con le spine.	Scegli un tipo di giunzione e clicca su Applica a tutti.
Il foro per spina Ø… in '…' (…) attraversa il pannello.	errore	Il foro per la spina sulla faccia del pannello è profondo quanto il pannello. Di solito Profondità foro faccia è troppo grande.	Riporta Profondità foro faccia a 0 (automatico) o riducila.
Il foro Ø…×… in '…' (…) lascia solo … mm di materiale.	avviso	Sotto un foro sulla faccia restano meno di 4 mm (spina) o 2,5 mm (altri fori). Ad esempio uno scodellino da 13 mm in un frontale da 15 mm lascia 2 mm.	Usa un pannello più spesso, un foro per spina meno profondo (Profondità foro faccia) o una cerniera con uno scodellino meno profondo.
Il ripiano '…' (…) non poggia sui reggiripiani: riduci il suo rientro anteriore o posteriore.	avviso	Un ripiano regolabile non arriva alla fila di fori anteriore o posteriore.	Riduci il Rientro anteriore o il Rientro posteriore del ripiano. Vedi Ripiani regolabili, Sistema 32.

La verifica segnala anche mobili sovrapposti, materiali senza prezzo, ante scorrevoli create per una larghezza diversa e due mobili con lo stesso nome. Quei messaggi sono descritti in Il pacchetto di produzione e l'ordine al fornitore.

Regole:

Un errore è contrassegnato da un'icona di avviso, gli altri messaggi da un'icona di informazione.
Dopo Distinta di taglio in Excel, Esporta DXF - tutto, Esporta preventivo (PDF), Esporta etichette (PDF) e Ordine al fornitore (CSV + e-mail) EFS esegue la verifica da solo. Se trova errori (mobili sovrapposti o una spina che attraversa un pannello), segnala Esportato, ma la verifica progetto ha trovato N errori (Verifica progetto). In quel caso non segnala gli avvisi.
Il Pacchetto di produzione scrive tutti i risultati nel file …_verifica.txt accanto alle altre esportazioni.

Suggerimento

Esegui la Verifica progetto prima di ogni esportazione per la produzione. I tre messaggi (Ferramenta del progetto) ti dicono subito se tutti i mobili hanno ricevuto cerniere, guide e giunzioni.

Il tuo catalogo ferramenta¶

I cataloghi della ferramenta sono file JSON nella cartella hardware dell'add-on. Le tue cerniere, guide e altra ferramenta si aggiungono alla tua copia del catalogo. L'aggiornamento dell'add-on non la tocca.

Per utenti esperti: come aggiungere una tua cerniera o guida

Apri la cartella utente di EFS (vedi Dove sono i tuoi dati).
Al suo interno, crea una cartella chiamata user_hardware.
Salva lì un file con lo stesso nome del catalogo incluso, e scrivici solo le tue voci.
Chiudi e riavvia il programma. Il catalogo si legge una volta, al primo utilizzo.

File	Cosa contiene
`hinges.json`	cerniere
`slides.json`	guide e sistemi box
`joints.json`	misure di Confirmat e Minifix
`shelf_supports.json`	supporti ripiani
`lifts.json`	meccanismi ribalta
`hangers.json`	attaccaglie dei pensili
`fasteners.json`	viti per piedini, schienali e maniglie, clip zoccolo, diametro dei fori per maniglie
`worktop_cutouts.json`	intagli per il lavello e il piano cottura

Regole:

Una voce con la stessa chiave di una inclusa sostituisce quella inclusa. Una nuova chiave si aggiunge al menu dopo quelle incluse. I progetti già salvati mantengono la loro scelta.
In fasteners.json i campi che scrivi sostituiscono quelli inclusi; gli altri restano.
Le misure sono in mm, dalla scheda tecnica del produttore.
Una cerniera con "drilling": true deve avere cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth e end_offset. Una guida deve avere lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step e rear_margin. EFS salta una voce a cui manca una di queste misure e non la mostra nel menu.
joints.json cambia le misure dei tipi esistenti (CONFIRMAT, MINIFIX). Non aggiunge nuovi tipi di giunzione.
Il nome (name) compare nel menu così come lo scrivi.
price_code è il codice prezzo. Scrivilo nella prima colonna del foglio Other del tuo listino (user_prices.xlsx), e il prezzo nella terza. Vedi Ottimizzazione e prezzi dei pannelli.

Un esempio di user_hardware/hinges.json con una cerniera il cui scodellino è profondo 12 mm e ha il centro a 22,5 mm dal bordo:

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Senza screw_spacing EFS non fora i fori per le viti dello scodellino. Per una guida sotto il cassetto, scrivi "mount": "bottom" e bottom_offset (altezza dei fori sopra il bordo inferiore del fianco). Per un sistema box, aggiungi un blocco box_system sul modello del TANDEMBOX incluso in hardware/slides.json.

Problemi comuni e soluzioni¶

Ho cambiato la Ferramenta del progetto, ma i mobili sono rimasti uguali. I campi del pannello valgono per i nuovi mobili. Clicca su Applica a tutti, oppure seleziona i mobili e clicca su Applica ai selezionati.

Dopo Applica a tutti un mobile ha perso la sua ferramenta. Il pulsante sovrascrive tutti i campi della ferramenta in ogni mobile. Premi Ctrl+Z, oppure imposta di nuovo la ferramenta di quel mobile nel riquadro Ferramenta e giunzioni.

Applica ai selezionati segnala 0 mobili. Non è selezionato nulla, oppure i mobili selezionati hanno già quella ferramenta.

Le ante alte hanno solo 2 cerniere. Il numero di cerniere non fa parte della Ferramenta del progetto. Attiva N. cerniere automatico e clicca su Applica a tutti, oppure scrivi Cerniere sul mobile.

Su un pensile la maniglia è sul bordo superiore. Il mobile è diventato un pensile con U dopo aver ricevuto la ferramenta. Selezionalo e clicca su Applica ai selezionati.

Una ribalta non ha fori per le cerniere. EFS non fora le cerniere sulle ribalte. Le cerniere delle ribalte sono nell'elenco ferramenta e si montano con la dima del produttore.

Il fianco non ha fori per la basetta. Il fianco dal lato cerniere è impostato su Nessuno, oppure Tipo di cerniera è Senza foratura (solo conteggio).

Non vedo Tipo di guida sul mobile. Il mobile non ha cassetti. Il campo compare solo quando scegli il tipo e il numero di cassetti.

Non vedo Attaccaglie pensile sul mobile. Il mobile non è un pensile. Spunta Pensile o premi U.

Un cassetto box è rimasto in legno, e la guida non ha una lunghezza nell'elenco ferramenta. Il mobile è troppo poco profondo: nella profondità interna non entra nemmeno la lunghezza nominale più corta (270 mm). Rendi il mobile più profondo o scegli un'altra guida.

La distinta di taglio non ha sponde del cassetto. Il mobile ha un sistema box. Le sponde metalliche si acquistano con la guida, quindi nella distinta di taglio ci sono solo fondo e retro del cassetto.

Il mobile angolare non ha ricevuto giunzioni né guide. Dalla Ferramenta del progetto un mobile angolare prende solo la cerniera e la maniglia.

La verifica segnala mobili senza giunzioni a spine, ma io unisco con le viti. Il messaggio significa che il mobile non ha alcun tipo di giunzione. Scegli Confirmat o un altro tipo, oppure ignora il messaggio se unisci i fusti fuori da EFS.

La mia cerniera a catalogo non compare nel menu. Controlla il nome della cartella (user_hardware) e del file (hinges.json), le virgole e le virgolette nel JSON e le misure obbligatorie. Riavvia il programma dopo ogni modifica.

Scorciatoie in questo capitolo¶

Tasto	Azione
`N`	Mostra / nasconde la barra laterale con le schede
`Alt`+`Z`	Vista Raggi-X: mostra i fori per cerniere, guide, maniglie e spine
`O`	Apri / chiudi ante e cassetti del mobile selezionato
`U`	Pensile / base (non cambia da solo la posizione della maniglia)
`Ctrl`+`Z`	Annulla l'ultima azione, ad esempio Applica a tutti

Tutte le scorciatoie sono nel capitolo Scorciatoie da tastiera.

Avanti¶

Capitolo successivo: Documentazione stanza per i montatori
