Quincaillerie du projet¶

Vous choisissez la quincaillerie une seule fois pour tout le projet : assemblages du caisson, charnières, coulisses de tiroir, relevages d’abattant, ferrures de suspension, supports de tablettes et poignées. Les nouveaux caissons et modèles la reçoivent automatiquement, et vous modifiez les caissons existants avec le bouton Appliquer à tous ou Appliquer à la sélection. Ce chapitre décrit chaque champ du panneau Quincaillerie du projet, les trous qu’EFS perce d’après le catalogue, la liste de quincaillerie et les messages du Contrôle du projet.

Vidéo : B06 Quincaillerie du projet

Le même déroulement dans une vidéo d’une minute et demie, en anglais.

Regarder sur YouTube (vidéo en anglais)

Montrez-moi dans le programme

La visite guidée Quincaillerie du projet (2 min) vous montre dans le programme, étape par étape, où cliquer et quoi saisir. Dans l’onglet EFS, ouvrez le panneau Visites guidées et cliquez sur Lancer à côté de la visite. L’assistant IA la propose aussi quand vous lui demandez comment faire.

Avant de commencer¶

Ouvrez un projet avec des caissons. Dans la vidéo, c’est la cuisine terminée des chapitres précédents (de Caissons bas et caisson d’angle à Plinthe, fileurs, joues de finition et corniche).
Si la barre latérale n’est pas ouverte, placez le pointeur de la souris sur la vue 3D et appuyez sur N. Le panneau Quincaillerie du projet se trouve dans l’onglet EFS.
Vous pouvez choisir la quincaillerie avant de placer les caissons ou après. Les caissons ajoutés après le choix la reçoivent automatiquement. Les caissons existants ne la reçoivent que lorsque vous cliquez sur Appliquer à tous ou Appliquer à la sélection.

Le déroulement de la vidéo¶

Dans l’onglet EFS, cliquez sur le titre du panneau Quincaillerie du projet. En haut, il est écrit Les nouveaux caissons et modèles reçoivent ces réglages.
Dans le cadre Assemblages, choisissez Type d’assemblage : Tourillons. En dessous apparaissent Diamètre du tourillon 8 mm, Nombre de tourillons 2, Longueur du tourillon 30 mm et Profondeur trou de face 0 mm.
Dans le cadre Charnières, choisissez Type de charnière : Blum Clip top 110.
Dans le cadre Coulisses de tiroir, choisissez Type de coulisse : Blum TANDEMBOX antaro.
Dans le cadre Tablettes, choisissez Supports de tablettes : Réglables, Système 32, autour des tablettes.
Dans le cadre Poignées, choisissez Poignée : Poignée barre. Laissez Entraxe à 128 mm, Orientation sur Vertical et Position sur Bord supérieur.
Faites défiler le panneau jusqu’en bas avec la molette de la souris et cliquez sur Appliquer à tous. Le programme affiche Quincaillerie du projet appliquée à 11 caissons.

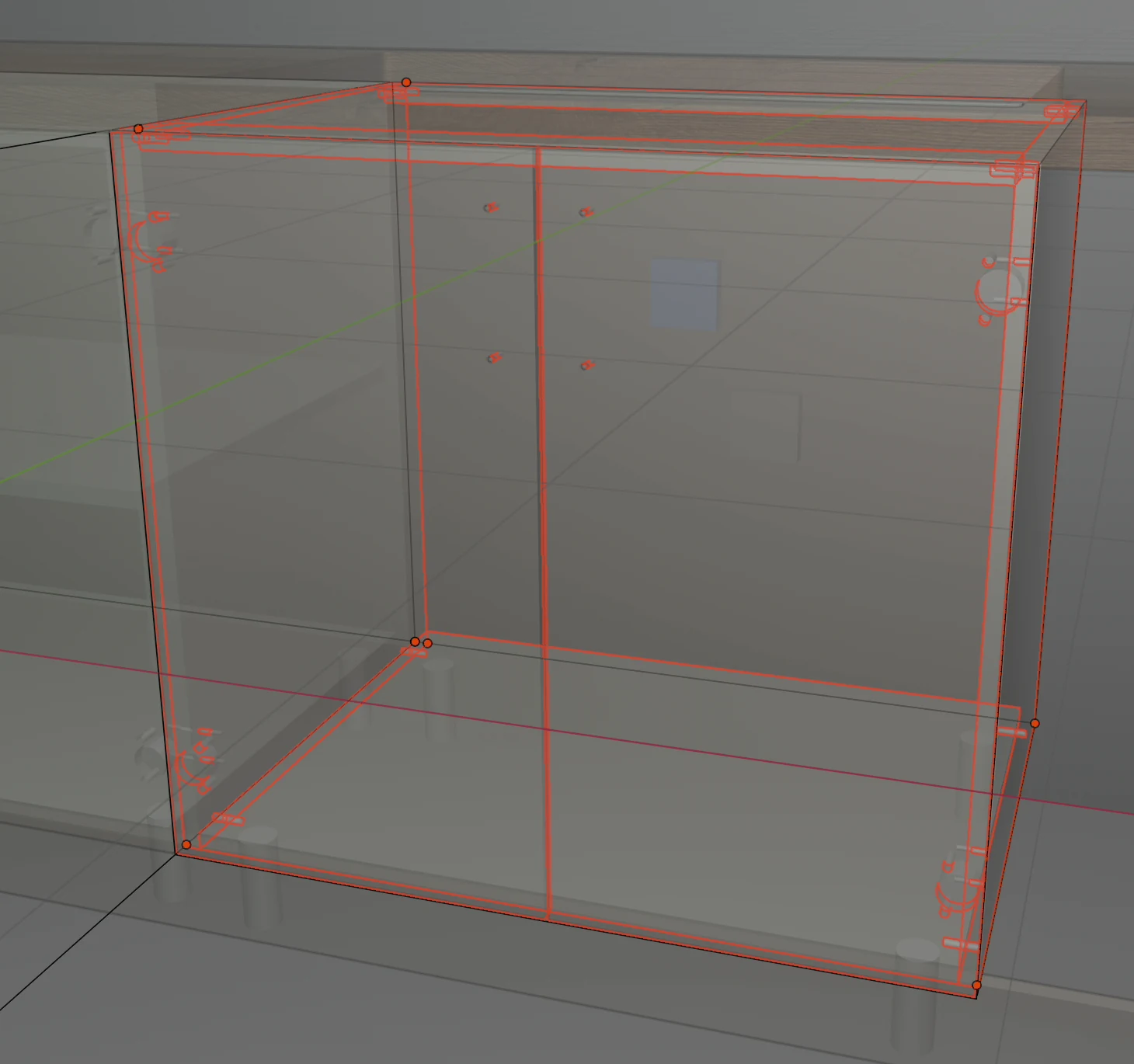

Cliquez sur un panneau du caisson d’évier et appuyez sur Alt+Z. Dans la vue Rayons X, vous voyez les boîtiers de charnière sur les portes, les embases sur les côtés et les trous de poignée. Un nouvel appui sur Alt+Z rétablit la vue normale.

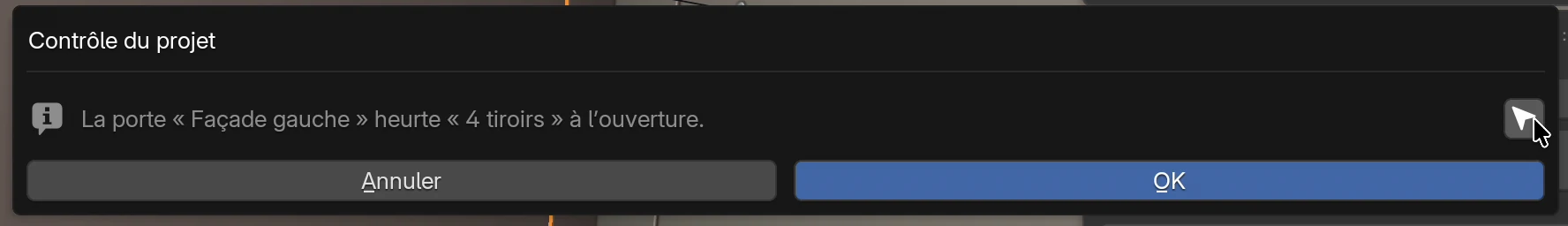

Dans l’onglet EFS, ouvrez le panneau Export et cliquez sur Contrôle du projet. Dans la vidéo, le contrôle trouve un problème : La porte « Façade gauche » heurte « 4 tiroirs » à l’ouverture. Cliquez sur le bouton fléché au bout de la ligne : la porte est sélectionnée et la vue zoome dessus.

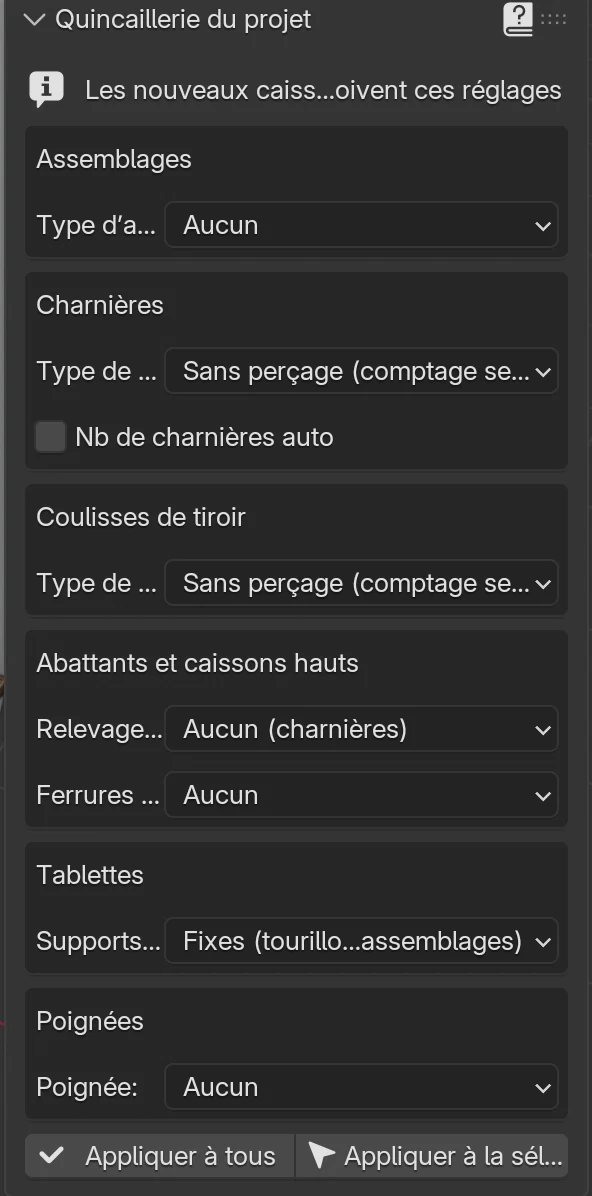

Le panneau Quincaillerie du projet¶

Le panneau comporte six cadres : Assemblages, Charnières, Coulisses de tiroir, Abattants et caissons hauts, Tablettes et Poignées. En dessous se trouvent les boutons Appliquer à tous et Appliquer à la sélection.

Règles du panneau :

Modifier un champ ne modifie aucun caisson existant. Les champs s’appliquent aux caissons et modèles que vous ajoutez ensuite. Vous modifiez les caissons existants avec les boutons Appliquer à tous et Appliquer à la sélection.
Avec les valeurs par défaut, EFS ne perce rien ; il compte seulement les charnières et les tiroirs.
La quincaillerie du projet est enregistrée avec le projet (.blend). Pour commencer chaque nouveau projet avec votre quincaillerie, enregistrez-la dans Mes réglages (voir Travailler plus vite).
Certains champs n’apparaissent qu’avec un choix précis au-dessus d’eux. La condition figure dans la colonne Affiché si.
En Mode édition, le panneau n’est pas là. Appuyez sur Tab pour en sortir.

Options¶

Cadre	Option	Affiché si	Ce qu’elle fait	Par défaut	Valeurs
Assemblages	Type d’assemblage	toujours	Comment les panneaux du caisson sont assemblés : quels trous sont percés et ce qui entre dans la liste de quincaillerie. Voir Assemblages du caisson.	Aucun	Aucun, Tourillons, Confirmat, Minifix, Minifix et tourillons
	Ferrures par assemblage	Confirmat, Minifix, Minifix et tourillons	Nombre de Confirmat ou de Minifix dans un assemblage.	2	1–10
	Diamètre du tourillon	Tourillons, Minifix et tourillons	Diamètre du tourillon et de ses trous.	8 mm	4–20 mm
	Nombre de tourillons	Tourillons, Minifix et tourillons	Nombre de tourillons par assemblage. Non utilisé avec Minifix et tourillons : chaque Minifix reçoit un tourillon.	2	1–10
	Longueur du tourillon	Tourillons, Minifix et tourillons	Longueur du tourillon. Le trou sur chant reçoit le reste du tourillon plus 2 mm pour la colle.	30 mm	16–100 mm
	Profondeur trou de face	Tourillons, Minifix et tourillons	Profondeur du trou de tourillon dans la face du panneau. 0 signifie automatique : épaisseur du panneau moins 6 mm, au plus la moitié du tourillon.	0 mm	0–60 mm
Charnières	Type de charnière	toujours	Charnière du catalogue. Une charnière du catalogue perce le boîtier, les vis du boîtier et l’embase. Voir Charnières.	Sans perçage (comptage seul)	Sans perçage (comptage seul), Générique à clipser 35 mm, Blum Clip top 110, Hettich Sensys 110 et vos propres charnières de catalogue
	Nb de charnières auto	toujours	Nombre de charnières selon la longueur du bord charnière. Voir Nombre de charnières.	désactivé	activé, désactivé
Coulisses de tiroir	Type de coulisse	toujours	Coulisse ou système box du catalogue. Choisit la longueur d’après la profondeur et perce les côtés. Voir Coulisses de tiroir.	Sans perçage (comptage seul)	Sans perçage (comptage seul), À billes, montage latéral, Blum TANDEMBOX antaro, Blum LEGRABOX pure, Blum MERIVOBOX et vos propres coulisses de catalogue
Abattants et caissons hauts	Relevage d’abattant	toujours	Mécanisme de relevage pour un abattant Ouverture en haut. Voir Abattants et caissons hauts.	Aucun (charnières)	Aucun (charnières), Relevant (type AVENTOS HK top), Petit relevant (type AVENTOS HK-S), Relevant avec charnières (type AVENTOS HK-XS), Relevant basculant (type AVENTOS HS top), Relevant parallèle (type AVENTOS HL top)
	Ferrures de suspension	toujours	Ferrures de suspension pour le caisson haut et rail de suspension de la longueur du caisson.	Aucun	Aucun, Ferrures sur rail mural, Ferrures vissées au mur
Tablettes	Supports de tablettes	toujours	Tablettes fixes sur assemblages ou tablettes réglables sur taquets. Voir Supports de tablettes.	Fixes (tourillons avec les assemblages)	Fixes (tourillons avec les assemblages) ; Réglables, Système 32, rangées complètes ; Réglables, Système 32, autour des tablettes
Poignées	Poignée	toujours	Perçage des poignées, ou ouverture par pression. Voir Poignées et ouverture par pression.	Aucun	Aucun, Poignée barre, Bouton, Ouverture par pression
	Entraxe	Poignée barre, Bouton	Distance entre les deux trous d’une poignée barre. Un bouton ne l’utilise pas.	128 mm	16–1200 mm
	Orientation	Poignée barre, Bouton	Poignée barre verticale ou horizontale sur les portes. Sur les abattants et les tiroirs, elle est toujours horizontale. Un bouton ne l’utilise pas.	Vertical	Vertical, Horizontal
	Position	Poignée barre, Bouton	Hauteur de la poignée sur les portes des caissons bas. Un caisson haut reçoit le bord opposé.	Bord supérieur	Bord supérieur, Bord inférieur, Mi-hauteur
	Depuis le bord d’ouverture	Poignée barre, Bouton	Du bord de la porte côté ouverture au centre de la poignée (ou au trou le plus proche d’une barre horizontale).	40 mm	10–500 mm
	Depuis le bord haut/bas	Poignée barre, Bouton	Du bord supérieur ou inférieur de la porte au centre de la poignée (ou au trou le plus proche d’une barre verticale).	50 mm	10–1000 mm

Remarque

Le nombre de charnières par porte (le champ Charnières) ne fait pas partie de la quincaillerie du projet. Un nouveau caisson a 2 charnières par porte. Pour donner 3 à 5 charnières aux portes hautes, activez Nb de charnières auto.

Astuce

Activez Nb de charnières auto dans la quincaillerie du projet avant de placer les colonnes. Vous n’avez ainsi pas à retenir quel caisson a besoin de plus de charnières.

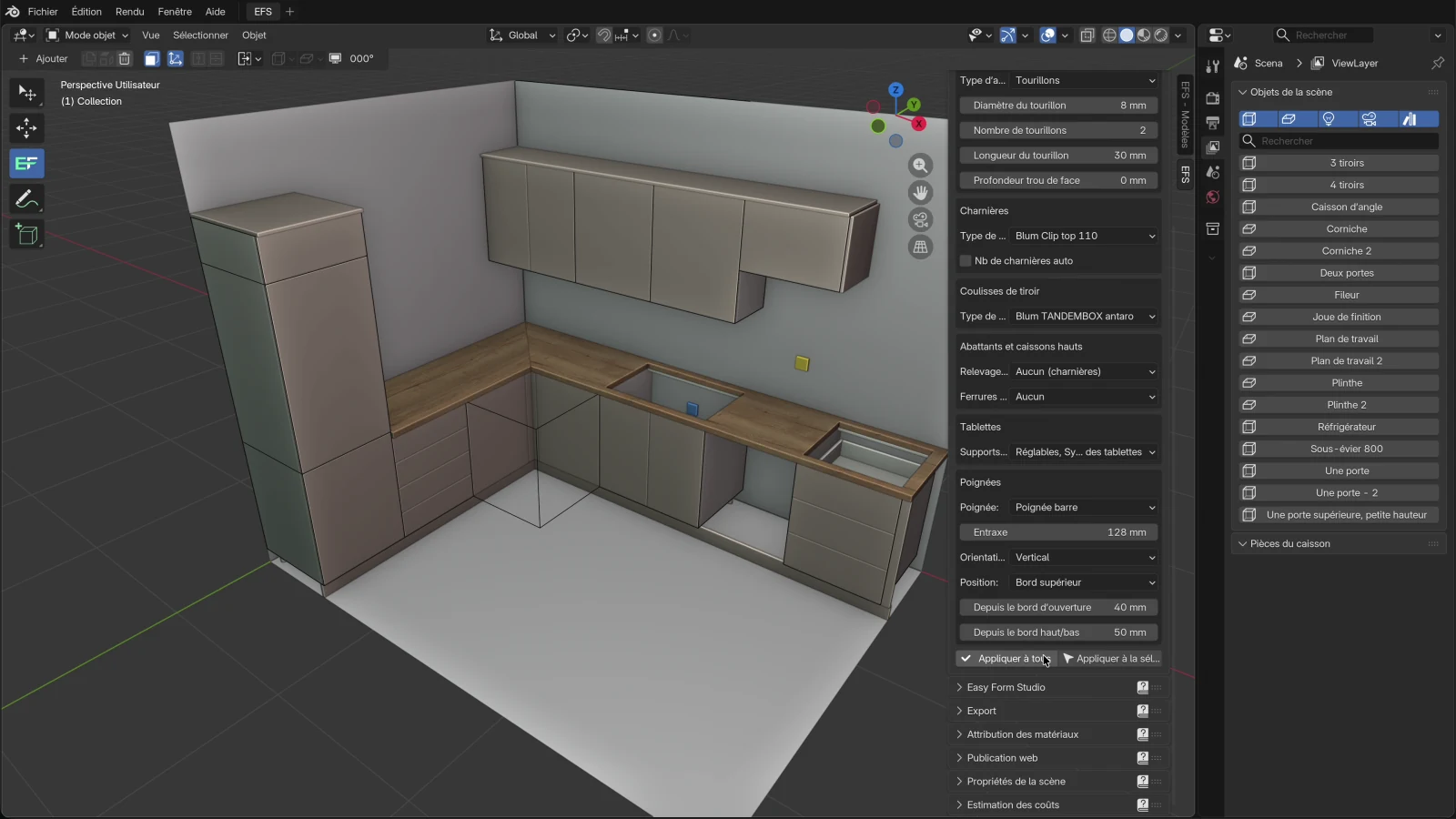

Appliquer à tous et Appliquer à la sélection¶

Les boutons sont en bas du panneau. Si le panneau ne tient pas à l’écran, faites-le défiler jusqu’en bas avec la molette de la souris.

Réglez les champs du panneau Quincaillerie du projet.
Pour tout le projet, cliquez sur Appliquer à tous.
Pour une partie des caissons : sélectionnez-les (clic sur un panneau, Shift + clic pour le caisson suivant) et cliquez sur Appliquer à la sélection.

Le programme affiche Quincaillerie du projet appliquée à N caissons.

Bouton	Quels caissons il modifie
Appliquer à tous	Tous les caissons et caissons d’angle du projet.
Appliquer à la sélection	Les caissons auxquels appartient un panneau sélectionné. Il suffit de sélectionner un panneau d’un caisson.

Ce que fait EFS :

Il écrit tous les champs du panneau dans le caisson : assemblage et tourillons, type de charnière, Nb de charnières auto, coulisse, relevage d’abattant, ferrures de suspension, supports de tablettes et tous les champs de poignée. Le champ Charnières (nombre de charnières par porte) reste tel qu’il était dans le caisson.
Un caisson d’angle ne reçoit que le Type de charnière et les champs de poignée. Il n’a ni assemblages, ni coulisses, ni supports de tablettes.
Un caisson haut reçoit la Position de poignée opposée : le Bord supérieur du projet devient Bord inférieur sur le caisson haut, et inversement. Mi-hauteur reste. Ainsi, les poignées des caissons bas comme des caissons hauts sont du côté du plan de travail.
Il reperce aussitôt les charnières, les coulisses, les poignées, les tourillons et les ferrures d’assemblage.
Quand la coulisse ou les supports de tablettes changent, il reconstruit le caisson, comme si vous aviez modifié le champ dans l’onglet EFS - Caisson. Les tablettes réglables s’alignent sur la trame de 32 mm. Les tiroirs box reçoivent un fond et un arrière selon la formule. Les tiroirs qui passent d’un système box à une autre coulisse, ou à Sans perçage (comptage seul), reçoivent des côtés en bois et les bonnes dimensions dans la liste de débit.
Le nombre dans le message ne compte que les caissons qui ont changé. Un caisson qui a déjà la même quincaillerie n’est pas compté : un deuxième clic affiche donc 0.
Il n’y a pas de fenêtre de confirmation. Si vous changez d’avis, appuyez sur Ctrl+Z.

Attention

Appliquer à tous écrase la quincaillerie que vous avez réglée vous-même sur un caisson, par exemple un bouton au lieu d’une barre ou une autre coulisse. Si un caisson a besoin d’une autre quincaillerie, cliquez d’abord sur Appliquer à tous, puis réglez ce caisson dans le cadre Quincaillerie et assemblages. Ou sélectionnez uniquement les caissons que vous modifiez et cliquez sur Appliquer à la sélection.

Attention

Un caisson qui devient caisson haut avec U ne change pas de lui-même la position de sa poignée. S’il a reçu Bord supérieur quand il était caisson bas, ses poignées sont sur le bord supérieur de la porte, bien au-dessus du plan de travail. Sélectionnez-le et cliquez sur Appliquer à la sélection : la poignée passe sur le bord inférieur.

Ce que reçoivent les nouveaux caissons et modèles¶

Comment le caisson est créé	Ce qu’il reçoit de la quincaillerie du projet
Ajouter → Caisson, `C`	Toute la quincaillerie et les assemblages.
Un nouveau caisson à côté d’un caisson haut sélectionné	Toute la quincaillerie et les assemblages, avec la poignée sur le bord opposé (il devient caisson haut).
Ajouter → Caisson d’angle, `Shift`+`C`	Le Type de charnière et les champs de poignée.
Modèles intégrés de l’onglet EFS - Modèles	Toute la quincaillerie et les assemblages, aussi pour les caissons liés au caisson principal. Les caissons hauts reçoivent la poignée sur le bord opposé.
Mes modèles et l’import d’un caisson depuis un JSON	Rien : ils gardent la quincaillerie avec laquelle ils ont été enregistrés. Voir Modèles et Mes modèles.
Dupliquer le caisson (`Shift`+`D`)	Rien : la copie a la quincaillerie de l’original.

La quincaillerie du projet et le cadre Quincaillerie et assemblages¶

La quincaillerie du projet contient les valeurs de départ. Ce qu’EFS perce réellement est réglé dans chaque caisson, dans l’onglet EFS - Caisson. Une modification sur un caisson ne s’applique qu’à ce caisson et reperce aussitôt ses trous. Le chapitre Comment est construit un caisson décrit les champs du caisson.

Cadre de la quincaillerie du projet	Le même champ sur le caisson	Quand le champ apparaît sur le caisson
Assemblages	Quincaillerie et assemblages → Type d’assemblage et les champs en dessous	toujours
Charnières	Quincaillerie et assemblages → Type de charnière, Nb de charnières auto et, avec l’automatique désactivé, aussi Charnières	le caisson a une porte ou un abattant
Coulisses de tiroir	Quincaillerie et assemblages → Type de coulisse	le caisson a des tiroirs
Abattants et caissons hauts	Quincaillerie et assemblages → Relevage d’abattant	le caisson a un abattant Ouverture en haut
	Quincaillerie et assemblages → Ferrures de suspension	Caisson haut est coché
Tablettes	Tablettes → Supports de tablettes	le caisson a une tablette horizontale
Poignées	le cadre Poignées	toujours ; les champs dépendent des façades (voir Poignées)

Un caisson d’angle a le Type de charnière et les Charnières dans le cadre Côté avant, et les poignées dans le cadre Poignées (voir Caisson d’angle).

Astuce

Quand un caisson sert de modèle, transmettez sa quincaillerie aux autres avec Copier sur les caissons sélectionnés, groupes Charnières, coulisses et assemblages et Poignées. Cette voie transmet aussi le nombre de charnières par porte. Voir Travailler plus vite.

Charnières¶

Une charnière du catalogue perce le boîtier et les vis du boîtier dans la porte, et les trous de l’embase dans le côté. Sans perçage (comptage seul) ne perce rien ; il compte seulement les charnières pour la liste de quincaillerie et le prix.

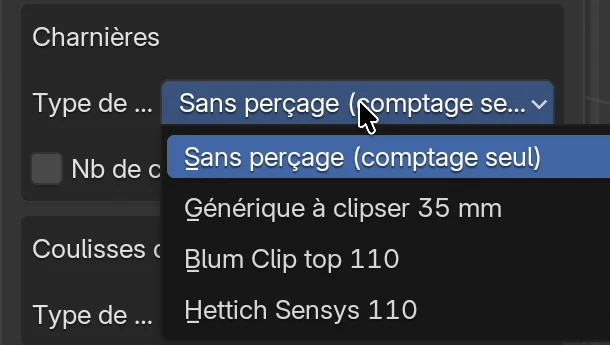

Catalogue des charnières¶

Charnière	Boîtier	Vis du boîtier	Embase	Dans la liste de quincaillerie, par charnière
Sans perçage (comptage seul)	–	–	–	Charnière
Générique à clipser 35 mm	Ø35 × 13 mm, centre à 21,5 mm du bord de la porte	non percées	2 trous Ø5 × 13 mm	Charnière, 2 × Vis Euro 6,3×13, 2 × Vis à aggloméré 3,5×15
Blum Clip top 110	Ø35 × 13 mm, centre à 21,5 mm du bord de la porte	2 trous Ø8 × 11,5 mm	2 trous Ø5 × 13 mm	Charnière, 2 × Vis Euro 6,3×13
Hettich Sensys 110	Ø35 × 13 mm, centre à 22 mm du bord de la porte	2 trous Ø8 × 11,5 mm	2 trous Ø5 × 13 mm	Charnière, 2 × Vis Euro 6,3×13

Blum et Hettich ont un boîtier à tourillons à enfoncer : la liste de quincaillerie ne contient donc pas de vis pour le boîtier.

Où EFS perce¶

Boîtier : dans la face intérieure de la porte, le long du bord charnière. Le centre est à 21,5 mm du bord (Hettich 22 mm).
Vis du boîtier : deux trous, 22,5 mm au-dessus et en dessous du centre du boîtier (45 mm d’écart), 9,5 mm plus loin du bord de la porte que le boîtier.
Embase : deux trous dans la face intérieure du côté, côté charnière, à 37 mm du bord avant du côté, 16 mm au-dessus et en dessous de la hauteur de la charnière (32 mm d’écart).
Hauteur : la première et la dernière charnière sont à 96 mm du bord inférieur et du bord supérieur de la porte. Les autres sont réparties régulièrement entre elles. Une charnière unique est au milieu de la porte. Les portes de moins de 222 mm de haut ont leurs charnières réparties régulièrement sur toute la hauteur.

Règles :

EFS perce les charnières sur les portes (Ouverture à gauche, Ouverture à droite, Deux portes) et sur la porte du caisson d’angle. Les abattants (Ouverture en haut, Ouverture en bas) n’ont leurs charnières que dans la liste de quincaillerie, sans trous. Posez les charnières d’abattant avec le gabarit du fabricant.
Si le côté côté charnière est réglé sur Aucun, il n’y a pas de trous pour l’embase.
Si une embase tombait sur une tablette horizontale, EFS déplace toute la charnière de 32 mm vers le haut ou vers le bas, puis de 64, puis de 96 mm, jusqu’à trouver une place libre à au moins 20 mm du bord de la porte. Le cadre Quincaillerie et assemblages du caisson indique alors combien de charnières ont été déplacées (… charnières déplacées pour éviter les tablettes).
Caisson d’angle : les charnières sont à l’extrémité de la porte contre le côté extérieur (Côté gauche 1 ou Côté droit 1), et les embases sur sa face intérieure, à 37 mm du bord avant. La poignée est à l’autre extrémité de la porte, près du montant d’angle.
Dans la liste de débit, les portes ont le nombre et le côté dans la colonne Charnières, par exemple 2 charnières côté long. La page de la porte dans le PDF indique aussi la charnière, par exemple 2 charnières côté long — Blum Clip top 110, distance de perçage 21,5 mm. Le nombre après distance de perçage est la distance du bord de la porte au centre du boîtier. Le bord du boîtier est alors à 4 mm du bord de la porte (Hettich 4,5 mm).

Nombre de charnières¶

Le nombre de charnières est fixé par le champ Charnières du caisson (2 par défaut, de 0 à 6), par porte ou abattant. Quand vous activez Nb de charnières auto, le champ Charnières disparaît et le nombre dépend de la longueur du bord charnière :

Bord charnière	Nombre de charnières
jusqu’à 900 mm	2
de 901 à 1600 mm	3
de 1601 à 2000 mm	4
plus de 2000 mm	5

Sur une porte, le bord charnière est la hauteur de la porte ; sur un abattant, c’est la largeur de l’abattant.
Un abattant Ouverture en haut avec un relevage qui n’a pas besoin de charnières a 0 charnière. Les charnières ne restent qu’avec Relevant avec charnières (type AVENTOS HK-XS) et avec Aucun (charnières).
Un caisson d’angle prend le nombre dans son propre champ Charnières (cadre Côté avant). Nb de charnières auto n’a pas d’effet sur lui.

Coulisses de tiroir¶

Une coulisse du catalogue choisit la longueur nominale d’après la profondeur du tiroir et perce les trous de vis dans les deux côtés. Un système box modifie aussi le caisson du tiroir : les côtés métalliques sortent de la liste de débit, et le fond et l’arrière reçoivent des dimensions selon la formule du fabricant.

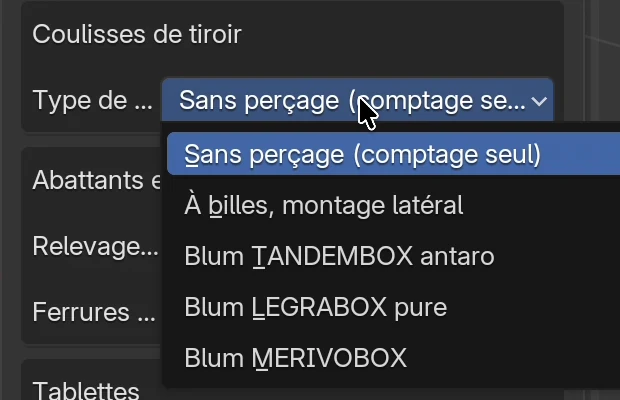

Catalogue des coulisses¶

Coulisse	Montage	Longueurs nominales	Caisson du tiroir
Sans perçage (comptage seul)	–	–	en bois, tel que construit
À billes, montage latéral	à mi-hauteur du côté du tiroir	250–600 mm, tous les 50 mm	en bois
Blum TANDEMBOX antaro	sous le tiroir, trous à 12 mm au-dessus du bord inférieur du côté	270, 300–650 mm, tous les 50 mm	système box
Blum LEGRABOX pure	sous le tiroir, trous à 10 mm au-dessus du bord inférieur du côté	270, 300–650 mm	système box
Blum MERIVOBOX	sous le tiroir, trous à 11 mm au-dessus du bord inférieur du côté	270, 300–650 mm	système box

Longueur de coulisse¶

Coulisse à billes : la plus grande longueur nominale qui tient dans la profondeur du côté du tiroir. Un tiroir avec des côtés de 549 mm reçoit une coulisse de 500 mm.
Système box : la plus grande longueur nominale (NL) qui tient dans la profondeur intérieure du caisson, du bord avant du côté à la face avant du fond, moins 3 mm (LEGRABOX : 10 mm). Un fond en rainure ou en feuillure réduit la profondeur intérieure.
Si même la plus petite longueur ne tient pas, EFS ne perce aucun trou, et un tiroir box reste en bois.

Exemple : caisson 600 × 580 × 720 mm, panneaux de 18 mm, tiroirs avec façades de 18 mm d’épaisseur, Blum TANDEMBOX antaro :

Fond	Profondeur intérieure	Longueur nominale
En applique, 3 mm	559 mm	550 mm
En rainure, Retrait 14 mm, 3 mm	562 − 17 = 545 mm	500 mm

Trous des coulisses¶

Trous Ø4 × 12 mm dans la face intérieure des côtés gauche et droit, pour chaque tiroir.
Le premier trou est à 37 mm du bord avant du côté, les suivants tous les 128 mm, tant que le trou est à au moins 15 mm avant la fin de la coulisse. Une coulisse de 500 ou 550 mm a des trous à 37, 165, 293 et 421 mm : quatre par côté.
La liste de quincaillerie reçoit une Vis à aggloméré 4×16 par trou. Un tiroir avec une coulisse de 500 mm demande 8 vis.

Systèmes box : TANDEMBOX, LEGRABOX, MERIVOBOX¶

Avec un système box, les côtés métalliques du tiroir sont une pièce achetée. EFS les retire de la liste de débit et de l’estimation des coûts ; ils restent visibles dans la vue 3D. Le fond et l’arrière du tiroir sont des panneaux de 16 mm, dimensionnés selon la formule du fabricant. LW est la largeur intérieure entre les côtés, NL la longueur nominale de la coulisse.

Système	Largeur du fond	Profondeur du fond	Largeur de l’arrière
Blum TANDEMBOX antaro	LW − 75 mm	NL − 24 mm	LW − 87 mm
Blum LEGRABOX pure	LW − 35 mm	NL − 10 mm	LW − 38 mm
Blum MERIVOBOX	LW − 51 mm	NL − 26 mm	LW − 51 mm

La hauteur de l’arrière dépend de la variante de hauteur du système box. EFS choisit la variante la plus haute dont le côté tient derrière la façade du tiroir : le côté doit être au moins 4 mm plus bas que la façade. Si même la plus basse ne tient pas, il prend la plus basse.

Système	Variante : hauteur du côté / hauteur de l’arrière
Blum TANDEMBOX antaro	N 68,5 / 69 mm, M 83 / 84 mm, K 115 / 116 mm, C 187 / 167 mm, D 224 / 199 mm
Blum LEGRABOX pure	N 66,5 / 39 mm, M 90,5 / 63 mm, K 128,5 / 101 mm, C 177 / 148 mm, F 241 / 212 mm
Blum MERIVOBOX	N 68,5 / 60,5 mm, M 91 / 83 mm, K 129 / 121 mm, E 192 / 184 mm

Exemple : caisson 600 × 580 × 720 mm avec des côtés de 18 mm, un fond en applique de 3 mm et trois tiroirs en applique, Blum TANDEMBOX antaro :

LW vaut 564 mm, NL 550 mm.
Fond (largeur × profondeur × épaisseur) : 489 × 526 × 16 mm.
La façade du tiroir fait 236 mm de haut, la variante D tient donc (côté de 224 mm). Arrière (largeur × hauteur × épaisseur) : 477 × 199 × 16 mm.
Dans la liste de quincaillerie : Jeu de coulisses Blum TANDEMBOX antaro D 550, 3 pièces.

Règles :

Les champs Épaisseur intérieure, Rapport de hauteur intérieure, Jeu latéral intérieur et Jeu arrière (cadre Tiroirs) ne modifient pas le fond et l’arrière d’un tiroir box. C’est la formule qui donne les dimensions.
La façade du tiroir reste telle quelle. Voir Tiroirs.
Quand vous redonnez à un caisson une coulisse qui n’est pas un système box, dans le cadre Quincaillerie et assemblages ou avec Appliquer à tous ou Appliquer à la sélection, le caisson de tiroir en bois avec ses côtés revient.

Abattants et caissons hauts¶

Ce cadre a deux champs. Les deux sont seulement comptés : EFS ne perce rien pour eux.

Relevage d’abattant s’applique à un abattant Ouverture en haut. EFS calcule le facteur de puissance (hauteur de la façade en mm multipliée par le poids de la façade en kg) et choisit la force du relevage. Dans le cadre Quincaillerie et assemblages du caisson, le facteur de puissance, le poids de la façade et la force choisie sont affichés sous le champ. La ligne est rouge quand aucune force ne convient ou que la hauteur de l’abattant sort de la plage du relevage. Le relevage entre dans la liste de quincaillerie, avec sa force et son facteur de puissance. Les détails se trouvent dans le chapitre Caissons hauts, colonnes et abattants.
Ferrures de suspension ne s’applique qu’aux caissons dont Caisson haut est coché. Chacun reçoit 2 ferrures (Ferrure de suspension, réglable). Avec Ferrures sur rail mural, un Rail de suspension de la longueur du caisson est ajouté aussi.

Supports de tablettes¶

Supports de tablettes définit comment les tablettes horizontales sont tenues.

Choix	Ce que fait EFS
Fixes (tourillons avec les assemblages)	Les tablettes sont assemblées aux côtés comme le dessus et le dessous, avec le type d’assemblage du cadre Assemblages.
Réglables, Système 32, rangées complètes	Les tablettes n’ont pas d’assemblages. Les deux côtés reçoivent deux rangées de trous Ø5 × 12 mm au pas de 32 mm, à 37 mm du bord avant et à 37 mm devant le fond, de 40 mm au-dessus du dessous à 40 mm sous le dessus.
Réglables, Système 32, autour des tablettes	Pareil, mais seulement 3 trous au-dessus et en dessous de chaque tablette.

Avec des tablettes réglables, la tablette la plus basse reste en place et les autres s’alignent sur la trame de 32 mm, aussi quand vous les activez avec Appliquer à tous ou Appliquer à la sélection. Chaque tablette reçoit 4 × Taquet dans la liste de quincaillerie. Un trou qui tomberait sur un trou d’embase de charnière ou sur un trou de coulisse est omis. Les détails se trouvent dans le chapitre Tablettes réglables, Système 32.

Poignées et ouverture par pression¶

Une poignée barre et un bouton percent des trous débouchants Ø5 mm dans la façade. Ouverture par pression ne perce rien ; il compte des articles Poussoir. Les champs de poignée d’un caisson donné sont décrits dans Comment est construit un caisson.

Où EFS perce les poignées¶

Façade	Poignée barre	Bouton
Porte, Vertical, Bord supérieur	Trou supérieur à Depuis le bord haut/bas sous le bord supérieur, trou inférieur à Entraxe plus bas. Les deux sont à Depuis le bord d’ouverture du bord côté ouverture.	À Depuis le bord d’ouverture du bord d’ouverture, à Depuis le bord haut/bas sous le bord supérieur.
Porte, Vertical, Bord inférieur	Trou inférieur à Depuis le bord haut/bas au-dessus du bord inférieur, trou supérieur à Entraxe plus haut.	Pareil, depuis le bord inférieur.
Porte, Mi-hauteur	Barre verticale à mi-hauteur.	À mi-hauteur.
Porte, Horizontal	Premier trou à Depuis le bord d’ouverture du bord d’ouverture, second à Entraxe plus loin vers les charnières. Position fixe la hauteur.	–
Abattant	Horizontale, au milieu de la largeur, à Depuis le bord haut/bas du bord qui s’ouvre : pour Ouverture en haut depuis le bord inférieur, pour Ouverture en bas depuis le bord supérieur.	Au même endroit, un trou.
Façade de tiroir	Horizontale, au milieu de la largeur et de la hauteur de la façade.	Au milieu de la façade.

Avec les mêmes champs, les trous sont aux mêmes endroits sur toutes les portes. Sur un caisson haut, la poignée passe sur le bord opposé (voir Appliquer à tous et Appliquer à la sélection).

Règles :

Un trou qui ne tient pas sur la façade (à moins de 4,5 mm du bord) est omis.
Les trous de poignée sont visibles sur les façades même sans la vue Rayons X.
Chaque porte, abattant et façade de tiroir reçoit une poignée.

Les poignées dans la liste de quincaillerie¶

Article	Détail	Quantité
Poignée	Barre 128 (entraxe) ou Bouton	1 par porte, abattant et façade de tiroir
Vis de poignée	M4 et la longueur, par exemple M4×25	2 par barre, 1 par bouton

EFS choisit la longueur de vis dans la série 20, 22, 25, 30, 35, 40 et 45 mm : la vis la plus courte qui dépasse d’au moins 6 mm l’épaisseur de la façade. Pour une façade de 18 mm, c’est M4×25 ; pour une façade de 16 mm, M4×22.

Ouverture par pression¶

Les façades n’ont pas de trous de poignée.
Chaque porte, abattant et façade de tiroir reçoit un Poussoir dans la liste de quincaillerie et dans l’estimation des coûts.
Un caisson d’angle reçoit des poussoirs dans la liste de quincaillerie, mais pas dans l’estimation des coûts.

Assemblages du caisson¶

Le cadre Assemblages choisit comment les côtés sont assemblés au dessus et au dessous, aux traverses, aux tablettes fixes et aux séparations. Tourillons perce un trou dans la face d’un panneau et sur le chant de l’autre. Confirmat perce un trou débouchant Ø7 et un trou Ø5 sur chant. Minifix perce un boîtier Ø15 depuis l’intérieur, invisible de l’extérieur. Minifix et tourillons ajoute un tourillon à côté de chaque Minifix.

Un caisson d’angle n’a pas d’assemblages de caisson. Les trous, leur disposition par assemblage et leurs profondeurs sont décrits dans le chapitre Assemblages : tourillons, Confirmat, Minifix.

Les trous dans la vue Rayons X¶

Cliquez sur un panneau d’un caisson.
Appuyez sur Alt+Z. Les panneaux deviennent transparents et vous voyez les cylindres de tous les trous : boîtiers de charnière et vis sur les portes, embases sur les côtés, trous de coulisses, de poignées, de supports de tablettes et de tourillons.
Les panneaux sélectionnés et leurs trous sont entourés en orange.
Appuyez de nouveau sur Alt+Z pour revenir à la vue normale.

Astuce

Ouvrez les portes avec O pour voir les boîtiers et les embases sans que la façade les cache.

Liste de quincaillerie¶

La liste de quincaillerie compte tout ce qui n’est pas un panneau : la quincaillerie du catalogue et les petites fournitures dont elle a besoin. Elle est comptée par caisson, avec les totaux à la fin.

Ce qui entre dans la liste¶

Article	Détail	Quantité	Quand
Charnière	nom de la charnière	selon le nombre de charnières sur toutes les portes et tous les abattants	le caisson a une porte ou un abattant
Vis Euro	6,3×13	2 par charnière	charnière du catalogue
Vis à aggloméré	3,5×15	2 par charnière	Générique à clipser 35 mm
Jeu de coulisses	nom et longueur nominale, pour les systèmes box aussi la variante	1 par tiroir	le caisson a des tiroirs
Vis à aggloméré	4×16	1 par trou de coulisse	coulisse du catalogue
Tourillon	diamètre × longueur, par exemple Ø8×30	à la pièce	Tourillons ou Minifix et tourillons
Vis Confirmat, Cache Confirmat	7×50, Ø12	1 par Confirmat	Confirmat
Boîtier Minifix, Tige Minifix	Ø15, Ø5×11	1 par Minifix	Minifix, Minifix et tourillons
Taquet	Ø5	4 par tablette	tablettes réglables
Poignée, Vis de poignée	voir Les poignées dans la liste de quincaillerie		poignée barre ou bouton
Poussoir	–	1 par façade	Ouverture par pression
nom du relevage d’abattant	force et facteur de puissance	1 par abattant	relevage d’abattant
Ferrure de suspension	réglable	2 par caisson	caisson haut avec ferrures de suspension
Rail de suspension	longueur en mm	1 par caisson	Ferrures sur rail mural
Pied	rond ou carré	4 par caisson	le caisson a des pieds
Vis à aggloméré	4×16	4 par pied	le caisson a des pieds
Clip de plinthe	–	2 par caisson sur pieds	il y a devant le caisson une plinthe créée avec Plinthe sous la sélection
Vis à aggloméré	3,5×16	1 par tranche de 150 mm du périmètre du fond	fond En applique ou En feuillure
Profil Gola	largeur du caisson en mm	1 par rainure	le caisson a une rainure Gola

La liste contient aussi le plan de travail avec ses découpes et ses boulons de jonction, les rubans LED, les tringles et les portes coulissantes. Leurs propres chapitres les décrivent.

Remarque

Dans la liste de quincaillerie, un caisson d’angle a 4 pieds, bien qu’il repose sur 6 (7 avec une découpe). Pour un caisson d’angle, ajoutez les pieds à la commande à la main.

Où voir la liste¶

Endroit	Ce qu’il montre
PDF (Tout exporter en PDF, Exporter la sélection en PDF)	Une page Liste de quincaillerie avec les colonnes Caisson, Article, Détail et Quantité : d’abord par caisson, à la fin TOTAL. Exporter la sélection en PDF ne compte que les caissons sélectionnés.
Excel (Liste de débit vers Excel)	L’onglet Quincaillerie, avec les mêmes colonnes.
Commande fournisseur (CSV + e-mail)	Le fichier `order_hardware.csv` avec les totaux (Article, Détail, Qté) et le paragraphe QUINCAILLERIE : dans le texte de l’e-mail. Voir Le dossier de fabrication et la commande fournisseur.
Estimation des coûts (onglet EFS)	Charnières, jeux de coulisses, taquets, Confirmat et Minifix, relevages d’abattant, ferrures de suspension, rail de suspension et poussoirs, avec le prix de la liste de prix. Voir Un devis pour le client.

Les tourillons, les vis et les poignées n’ont pas de prix dans l’estimation des coûts. Les articles du catalogue cherchent leur prix dans la liste de prix d’après leur code. Quand le prix est trouvé, un point vert apparaît à côté de l’article ; sinon, un point rouge et le code entre parenthèses. Les charnières en Sans perçage (comptage seul) et les tiroirs avec la coulisse Sans perçage (comptage seul) ont leurs propres lignes (… charnières, … tiroirs) avec le prix de la partie générale de la liste de prix. En plus, un perçage est facturé pour chaque charnière (la ligne … trous).

Contrôle du projet¶

Le contrôle du projet cherche les erreurs du projet avant l’export, entre autres les caissons sans perçages.

Dans l’onglet EFS, ouvrez le panneau Export.
Cliquez sur Contrôle du projet.
Si tout est en ordre, le programme affiche Aucun problème trouvé.
Sinon, la fenêtre Contrôle du projet s’ouvre avec les constats. Un constat qui concerne un objet précis a un bouton fléché (Afficher dans la scène). Un clic sélectionne cet objet et la vue zoome dessus. La fenêtre reste ouverte.
OK ferme la fenêtre et affiche Problèmes trouvés : N. Annuler ou Esc la ferme seulement.

La fenêtre affiche au plus 40 constats. La ligne ... +N compte les autres. Corrigez les premiers constats et relancez le contrôle.

Messages liés à la quincaillerie¶

Message	Type	Ce qu’il signifie	Que faire
La porte « … » heurte « … » à l’ouverture.	avertissement	La porte ouverte à 90° entre de plus de 3 mm dans un caisson voisin, un mur ou un autre objet de la pièce.	Ajoutez un fileur entre les caissons (voir Plinthe, fileurs, joues de finition et corniche), changez le côté d’ouverture ou déplacez le caisson.
La porte « … » (…) n’a pas de charnières.	avertissement	La porte a Charnières à 0.	Saisissez le nombre de charnières ou activez Nb de charnières auto.
N caissons ont des portes sans perçages de charnières (Quincaillerie du projet).	avertissement	N caissons ont une porte ou un abattant, et leur Type de charnière est Sans perçage (comptage seul). Les caissons d’angle ne sont pas comptés.	Choisissez une charnière dans la quincaillerie du projet et cliquez sur Appliquer à tous.
N caissons ont des tiroirs sans perçages de coulisses (Quincaillerie du projet).	avertissement	N caissons ont des tiroirs avec la coulisse Sans perçage (comptage seul).	Choisissez une coulisse et cliquez sur Appliquer à tous.
N caissons n’ont pas d’assemblages par tourillons (Quincaillerie du projet).	avertissement	N caissons ont Type d’assemblage : Aucun. Le message disparaît avec n’importe quel type d’assemblage, pas seulement avec les tourillons.	Choisissez un type d’assemblage et cliquez sur Appliquer à tous.
Le trou de tourillon Ø… dans « … » (…) traverse le panneau.	erreur	Le trou de tourillon dans la face du panneau est aussi profond que le panneau. Le plus souvent, Profondeur trou de face est trop grande.	Remettez Profondeur trou de face à 0 (automatique) ou réduisez-la.
Le trou Ø…×… dans « … » (…) ne laisse que … mm de matière.	avertissement	Sous un trou de face, il reste moins de 4 mm (tourillon) ou 2,5 mm (autres trous). Par exemple, un boîtier de 13 mm dans une façade de 15 mm laisse 2 mm.	Utilisez un panneau plus épais, un trou de tourillon moins profond (Profondeur trou de face) ou une charnière à boîtier moins profond.
La tablette « … » (…) ne repose pas sur ses taquets : réduisez son recul avant ou arrière.	avertissement	Une tablette réglable n’atteint pas la rangée de trous avant ou arrière.	Réduisez le Recul avant ou le Recul arrière de la tablette. Voir Tablettes réglables, Système 32.

Le contrôle signale aussi les caissons qui se chevauchent, les matériaux sans prix, les portes coulissantes faites pour une autre largeur et deux caissons portant le même nom. Ces messages sont décrits dans Le dossier de fabrication et la commande fournisseur.

Règles :

Une erreur est marquée d’une icône d’avertissement, les autres messages d’une icône d’information.
Après Liste de débit vers Excel, Export DXF - tout, Exporter le devis (PDF), Exporter les étiquettes (PDF) et Commande fournisseur (CSV + e-mail), EFS lance le contrôle de lui-même. S’il trouve des erreurs (caissons qui se chevauchent ou tourillon qui traverse un panneau), il affiche Exporté, mais le contrôle du projet a trouvé N erreurs (Contrôle du projet). Il ne signale alors pas les avertissements.
Le Dossier de fabrication écrit tous les constats dans le fichier …_controle.txt, à côté des autres exports.

Astuce

Lancez le Contrôle du projet avant chaque export pour la fabrication. Les trois messages (Quincaillerie du projet) vous disent d’un coup si tous les caissons ont reçu charnières, coulisses et assemblages.

Votre propre catalogue de quincaillerie¶

Les catalogues de quincaillerie sont des fichiers JSON dans le dossier hardware de l’add-on. Vous ajoutez vos propres charnières, coulisses et autres articles dans votre propre copie du catalogue. La mise à jour de l’add-on n’y touche pas.

Pour les utilisateurs avancés : comment ajouter votre propre charnière ou coulisse

Ouvrez le dossier utilisateur EFS (voir Où sont vos données).
Créez-y un dossier nommé user_hardware.
Enregistrez-y un fichier portant le même nom que le catalogue intégré, et n’y écrivez que vos propres entrées.
Fermez et redémarrez le programme. Le catalogue est lu une seule fois, à sa première utilisation.

Fichier	Ce qu’il contient
`hinges.json`	charnières
`slides.json`	coulisses et systèmes box
`joints.json`	dimensions des Confirmat et Minifix
`shelf_supports.json`	supports de tablettes
`lifts.json`	relevages d’abattant
`hangers.json`	ferrures de suspension des caissons hauts
`fasteners.json`	vis pour pieds, fonds et poignées, clips de plinthe, diamètre des trous de poignée
`worktop_cutouts.json`	découpes pour l’évier et la plaque de cuisson

Règles :

Une entrée avec la même clé qu’une entrée intégrée remplace celle-ci. Une nouvelle clé est ajoutée au menu après les entrées intégrées. Les projets déjà enregistrés gardent leur choix.
Dans fasteners.json, les champs que vous écrivez remplacent les champs intégrés ; les autres restent.
Les dimensions sont en mm, d’après la fiche technique du fabricant.
Une charnière avec "drilling": true doit avoir cup_diameter, cup_depth, cup_center_from_edge, plate_from_front, plate_hole_spacing, plate_hole_diameter, plate_hole_depth et end_offset. Une coulisse doit avoir lengths, hole_diameter, hole_depth, first_hole_from_front, hole_step et rear_margin. EFS ignore une entrée à laquelle il manque l’une de ces dimensions et ne l’affiche pas dans le menu.
joints.json modifie les dimensions des types existants (CONFIRMAT, MINIFIX). Il n’ajoute pas de nouveaux types d’assemblage.
Le nom (name) s’affiche dans le menu tel que vous l’écrivez.
price_code est le code de prix. Écrivez-le dans la première colonne de l’onglet Other de votre liste de prix (user_prices.xlsx), et le prix dans la troisième. Voir Optimisation et prix des panneaux.

Exemple de user_hardware/hinges.json avec une charnière dont le boîtier fait 12 mm de profondeur et dont le centre est à 22,5 mm du bord :

{
  "MY_HINGE": {
    "name": "My hinge 110",
    "drilling": true,
    "cup_diameter": 35,
    "cup_depth": 12,
    "cup_center_from_edge": 22.5,
    "screw_spacing": 45,
    "screw_from_cup": 9.5,
    "screw_diameter": 8,
    "screw_depth": 11.5,
    "plate_from_front": 37,
    "plate_hole_spacing": 32,
    "plate_hole_diameter": 5,
    "plate_hole_depth": 13,
    "end_offset": 96,
    "price_code": "HINGE_MY",
    "plate_fastener": {"item": "Euro screw", "detail": "6.3×13", "per_hinge": 2}
  }
}

Sans screw_spacing, EFS ne perce pas de trous pour les vis du boîtier. Pour une coulisse sous le tiroir, écrivez "mount": "bottom" et bottom_offset (hauteur des trous au-dessus du bord inférieur du côté). Pour un système box, ajoutez un bloc box_system sur le modèle du TANDEMBOX intégré dans hardware/slides.json.

Problèmes fréquents et solutions¶

J’ai modifié la quincaillerie du projet, mais les caissons sont restés les mêmes. Les champs du panneau s’appliquent aux nouveaux caissons. Cliquez sur Appliquer à tous, ou sélectionnez les caissons et cliquez sur Appliquer à la sélection.

Après Appliquer à tous, un caisson a perdu sa propre quincaillerie. Le bouton écrase tous les champs de quincaillerie de chaque caisson. Appuyez sur Ctrl+Z, ou réglez à nouveau la quincaillerie de ce caisson dans le cadre Quincaillerie et assemblages.

Appliquer à la sélection affiche 0 caisson. Rien n’est sélectionné, ou les caissons sélectionnés ont déjà cette quincaillerie.

Les portes hautes n’ont que 2 charnières. Le nombre de charnières ne fait pas partie de la quincaillerie du projet. Activez Nb de charnières auto et cliquez sur Appliquer à tous, ou saisissez Charnières sur le caisson.

Sur un caisson haut, la poignée est sur le bord supérieur. Le caisson est devenu caisson haut avec U après avoir reçu sa quincaillerie. Sélectionnez-le et cliquez sur Appliquer à la sélection.

Un abattant n’a pas de trous de charnière. EFS ne perce pas les charnières sur les abattants. Les charnières d’abattant figurent dans la liste de quincaillerie et se posent avec le gabarit du fabricant.

Le côté n’a pas de trous pour l’embase. Le côté côté charnière est réglé sur Aucun, ou le Type de charnière est Sans perçage (comptage seul).

Je ne vois pas Type de coulisse sur le caisson. Le caisson n’a pas de tiroirs. Le champ n’apparaît qu’une fois le type et le nombre de tiroirs choisis.

Je ne vois pas Ferrures de suspension sur le caisson. Le caisson n’est pas un caisson haut. Cochez Caisson haut ou appuyez sur U.

Un tiroir box est resté en bois, et la coulisse n’a pas de longueur dans la liste de quincaillerie. Le caisson est trop peu profond : même la plus petite longueur nominale (270 mm) ne tient pas dans la profondeur intérieure. Rendez le caisson plus profond ou choisissez une autre coulisse.

La liste de débit n’a pas de côtés de tiroir. Le caisson a un système box. Vous achetez les côtés métalliques avec la coulisse : seuls le fond et l’arrière du caisson de tiroir sont dans la liste de débit.

Le caisson d’angle n’a reçu ni assemblages ni coulisses. De la quincaillerie du projet, un caisson d’angle ne prend que la charnière et la poignée.

Le contrôle signale des caissons sans assemblages par tourillons, mais j’assemble avec des vis. Le message signifie que le caisson n’a aucun type d’assemblage. Choisissez Confirmat ou un autre type, ou ignorez le message si vous assemblez les caissons en dehors d’EFS.

Ma charnière de catalogue n’apparaît pas dans le menu. Vérifiez le nom du dossier (user_hardware) et du fichier (hinges.json), les virgules et les guillemets dans le JSON et les dimensions obligatoires. Redémarrez le programme après toute modification.

Raccourcis de ce chapitre¶

Touche	Action
`N`	Afficher / masquer la barre latérale avec les onglets
`Alt`+`Z`	Vue Rayons X : montre les trous des charnières, des coulisses, des poignées et des tourillons
`O`	Ouvrir / fermer portes et tiroirs du caisson sélectionné
`U`	Caisson haut / bas (ne change pas de lui-même la position de la poignée)
`Ctrl`+`Z`	Annuler la dernière action, par exemple Appliquer à tous

Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.

Suite¶

Chapitre suivant : Documentation de la pièce pour les poseurs
