Gornji i visoki elementi, klapne

U ovom poglavlju kuhinja iz poglavlja B02 dobiva gornje elemente na zidu A, klapnu s podiznim mehanizmom, vješake na zidnoj šini i visoki hladnjak na zidu D. Naučit ćeš na kojoj visini EFS drži gornje elemente i kako se računa njihova linija, kako element postaje gornji, koji su visoki elementi među predlošcima i kako EFS po faktoru snage bira jačinu podiznog mehanizma.

Video: B03 Gornji i visoki elementi, klapne

Isti tok rada u videu od minute i pol.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s donjim nizom iz poglavlja Donji elementi i kutni element: kutni element u kutu zidova A i D, sudoper, mjesto za perilicu, ladice i element s četiri ladice na zidu D.
• U alatnoj traci lijevo neka bude odabran EFS alat, a u zaglavlju opcija pozicioniranja Naprijed poravnanje.
• Pravila po kojima novi element sjedne uz odabrani ili na kraj niza opisuje Gdje sjedne novi element. Za gornje elemente vrijede ista pravila, samo što gornji elementi gledaju gornje.

Tok rada iz videa

1. Klikni u prazno. Pogled neka bude sprijeda: u zaglavlju piše 000°.

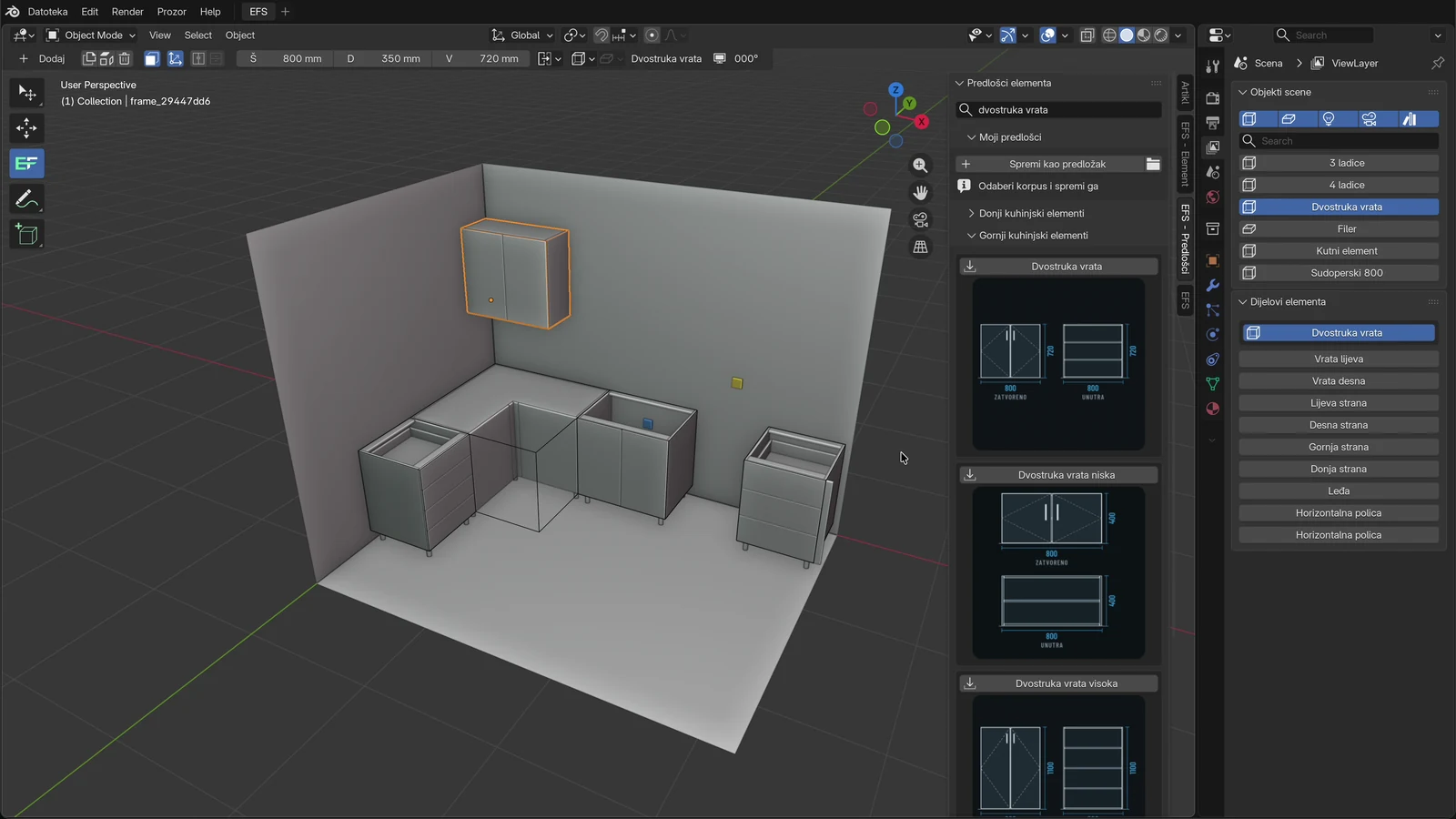

2. U kartici EFS - Predlošci rasklopi Gornji kuhinjski elementi, pretraži dvostruka vrata i klikni Dvostruka vrata. Gornji element sjedne na zid A, u kut uz zid D, gornjim rubom na 2150 mm. Vidi Visina gornjih elemenata.



3. Dok je odabran, pretraži jedna vrata i dvaput klikni Jedna vrata. Svaki novi gornji element dođe desno uz prethodni. Drugi dobije naziv Jedna vrata - 2.

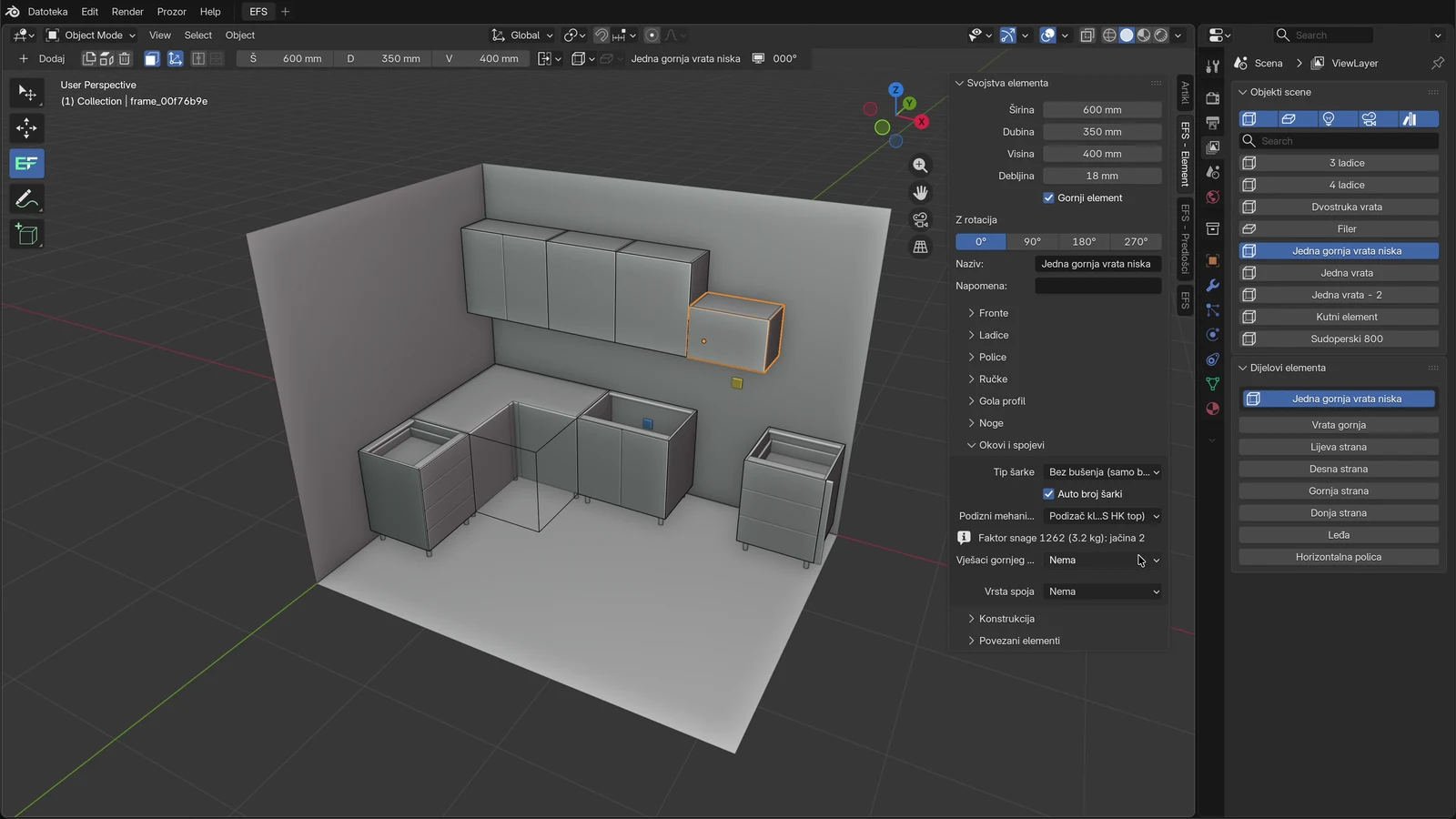

4. Pretraži gornja vrata i klikni Jedna gornja vrata niska. To je gornji element visok 400 mm s klapnom koja se otvara prema gore. Vidi Klapna s podiznim mehanizmom.

5. Otvori karticu EFS - Element i okvir Okovi i spojevi. U polju Podizni mehanizam klapne izaberi Podizač klapne (kao AVENTOS HK top). Ispod se pojavi redak Faktor snage 1262 (3,2 kg): jačina 2.



6. U polju Vješaci gornjeg elementa izaberi Vješaci na zidnoj šini. Vidi Vješaci gornjeg elementa.

7. Klikni u prazno i okreni pogled prema zidu D, dok u zaglavlju ne piše 270°.
8. U kartici EFS - Predlošci rasklopi Donji kuhinjski elementi, pretraži hladnjak i klikni Hladnjak. Visoki element sjedne na kraj zida D, u kut uz zid C. Vidi Visoki elementi.

Visina gornjih elemenata

Svi gornji elementi u projektu vise na istoj visini. Tu visinu upisuješ jednom, u kartici EFS, panel Svojstva scene.

1. U kartici EFS klikni naslov panela Svojstva scene da se otvori.
2. Klikni polje Visina gornjih elemenata, upiši visinu u mm i pritisni Enter.

Svi gornji elementi u projektu odmah se pomaknu na novu visinu.

Panel Svojstva scene

Opcija	Što radi	Zadano	Vrijednosti
Visina gornjih elemenata	Visina dna korpusa gornjih elemenata od poda. Vrijedi za sve gornje elemente projekta.	1430 mm	1000–3000 mm
Opcije pozicioniranja	Kako se postavlja novi element: Naprijed poravnanje, Klizanje po X osi, Klizanje po Y osi, Klizanje po X i Y osi. Isto kao padajući gumb u zaglavlju. Vidi Opcije pozicioniranja.	Naprijed poravnanje	4 opcije
Prethodna kamera, Sljedeća kamera	Aktivna postane prethodna ili sljedeća kamera projekta, a pogled se prebaci u kameru.	–	gumbi, sivi dok projekt nema barem dvije kamere

Napomena

Visina gornjih elemenata sprema se s projektom. Novi projekt je dobije iz Mojih postavki, ako si ih spremio (vidi Moje postavke). Stariji projekti, iz vremena kad je zadana visina bila 1400 mm, pri otvaranju zadrže visinu na kojoj im stoje gornji elementi.

Linija gornjih elemenata

Polje Visina gornjih elemenata je visina dna gornjih elemenata. Gornji rub je dno plus visina elementa. Gornji elementi iz predložaka visoki su 720 mm, pa uz zadanu visinu svi završavaju na 1430 + 720 = 2150 mm. Na istoj liniji završavaju i visoki elementi iz predložaka: 100 mm nogica i 2050 mm korpusa.

Visine u kuhinji iz videa, odozdo prema gore:

Što	Od poda do	Kako
Nogice donjih elemenata	100 mm	Predlošci stoje na nogicama od 100 mm.
Vrh donjeg korpusa	820 mm	100 + 720 mm
Vrh radne ploče	858 mm	820 + 38 mm (radna ploča iz poglavlja Radna ploča)
Dno gornjih elemenata	1430 mm	Visina gornjih elemenata
Vrh gornjih elemenata od 720 mm	2150 mm	1430 + 720 mm
Vrh visokih elemenata	2150 mm	100 + 2050 mm

Između radne ploče i gornjih elemenata ostaje 572 mm.

Druga linija: ako gornji elementi trebaju završiti na 2300 mm, upiši Visina gornjih elemenata 2300 − 720 = 1580 mm. Visokim elementima tada sam promijeni Visinu na 2200 mm (2300 − 100 mm nogica), jer oni polje ne prate.

Što se mijenja s visinom

Kad promijeniš Visinu gornjih elemenata:

• Svi gornji elementi u projektu, i gornji kutni elementi, pomaknu se tako da im je dno na novoj visini.
• Gornji element niži ili viši od 720 mm sjedne dnom na novu visinu. Vrh mu nije na liniji drugih.
• Fronte svih gornjih elemenata vrate se u grupu materijala F 2.
• Donji i visoki elementi se ne miču.
• Viseći predlošci iz drugih kategorija (kupaonica, dnevni boravak, spavaća soba, hodnik, ured) nisu gornji elementi. Zadrže svoju visinu montaže.

Pazi

Gornji element koji si ručno podigao ili spustio (3) vrati se na Visinu gornjih elemenata čim promijeniš to polje ili pritisneš U. Isto vrijedi za grupu materijala fronti: fronta koju si prebacio u drugu grupu vrati se u F 2. Prvo namjesti Visinu gornjih elemenata, pa tek onda pomiči pojedine elemente i mijenjaj im grupu fronti.

Gornji element: tipka U i kvačica

Svaki element može postati gornji. Gornji element visi na Visini gornjih elemenata, a fronte mu idu u grupu F 2, pa mogu imati drugi dekor nego donje fronte.

Element postaje gornji na dva načina:

• odaberi ga i pritisni U; isto U ga vraća u donji;
• u kartici EFS - Element, panel Svojstva elementa, uključi kvačicu Gornji element.

Što se dogodi:

	Gornji element	Donji element
Visina od poda	Dno na Visini gornjih elemenata	Na podu
Grupa materijala fronti i fronti ladica	F 2	F 1
Polje Vješaci gornjeg elementa u okviru Okovi i spojevi	Vidi se	Ne vidi se
Postavljanje novih elemenata	Gornji gledaju gornje	Donji gledaju donje

Pravila:

• Kvačica Gornji element vidi se samo dok element nema nogice. Kad elementu dodaš nogice, prestane biti gornji.
• U ne skida nogice. Element s nogicama prvo ostavi bez nogica (L dok ne piše Nema), pa pritisni U.
• U radi na svim odabranim elementima: svi postanu gornji ili svi donji, prema aktivnom elementu. Na kutnom elementu ne radi; kutni element ima svoju kvačicu Gornji element u okviru Svojstva kutnog elementa.
• Dubina se ne mijenja. Element dodan tipkom C dubok je 580 mm. Gornjim elementima iz predložaka dubina je 350 mm, pa i ovome upiši Dubina 350 mm.
• Ručka ostaje gdje je bila. Okovi projekta gornjem elementu stavljaju ručku na suprotni rub (Gornji rub projekta postane donji rub gornjeg elementa), ali samo novim elementima i kad klikneš Primijeni na odabrane ili Primijeni na sve u panelu Okovi projekta. Vidi Okovi projekta.

Savjet

Novi gornji element najbrže dobiješ uz postojeći: klikni gornji element i pritisni C. Novi element dođe uz njega i preuzme visinu, dubinu, visinu od poda i stanje gornjeg elementa. Nogice iz Mojih postavki ne dobije (vidi Moje postavke).

Gornji elementi iz predložaka

U kategoriji Gornji kuhinjski elementi je 13 predložaka. Svi su duboki 350 mm i dolaze kao gornji elementi. Sličice i mjere su u popisu predložaka.

Visina predloška	Predlošci	Vrh uz zadanu visinu
720 mm	Dvostruka vrata, Jedna vrata, Otvorene gornje police lijevi rub, Otvorene gornje police desni rub, Gornja polica uska okomita, Kutni element	2150 mm
400 mm	Dvostruka vrata niska, Jedna vrata niska, Jedna gornja vrata niska	1830 mm
300 mm	Gornja polica, Gornja polica široka	1730 mm
1100 mm	Dvostruka vrata visoka, Jedna vrata visoka	2530 mm

Gdje sjedne gornji predložak

Situacija	Gdje sjedne
Odabran je element (gornji ili donji)	Desno uz njega, s leđima u liniji, a ako je desno zauzeto, lijevo. Dno mu je na Visini gornjih elemenata. Gornji predložak uz odabrani donji element zato sjedne pored njega, ne iznad.
Ništa nije odabrano, pogled 000°	Na desni kraj niza gornjih elemenata, leđima uz zid A. Prvi gornji element sjedne u kut uz zid D.
Ništa nije odabrano, pogled 270°	Leđima uz zid D, ispred gornjeg elementa koji stoji najviše naprijed. Gornji elementi na zidu A duboki su 350 mm, pa prvi gornji element na zidu D sjedne odmah ispred njih.
Pogled 090° ili 180°	Prati miš dok ga ne spustiš klikom.

Predložak zadrži svoju visinu od poda i kad dođe uz odabrani element. Ako je odabrani gornji element ručno podignut, predložak ipak sjedne dnom na Visinu gornjih elemenata. Element iz C preuzme visinu odabranog.

Niski gornji element na liniji vrha

Niski gornji elementi sjednu dnom na Visinu gornjih elemenata, kao u videu: klapna od 400 mm završava na 1830 mm. Ako niski element treba završiti na liniji 2150 mm (npr. iznad nape), podigni ga:

1. Klikni niski element.
2. Pritisni 3, upiši razliku visina (za 400 mm: 720 − 400 = 320) i pritisni Enter.

Element sad visi od 1750 do 2150 mm. Tako podignut ostaje dok ne promijeniš Visinu gornjih elemenata ili pritisneš U (odlomak Što se mijenja s visinom).

Dva gornja elementa različite visine možeš poravnati po dnu s Poravnaj s aktivnim (vidi Poravnaj s aktivnim). Po vrhu ih ne poravnava.

Gornji kutni element

Predložak Kutni element u kategoriji Gornji kuhinjski elementi je gornji kutni element 900 × 900 × 720 mm, bez nogica. Prednja strana mu je 568 × 568 mm, pa su krakovi duboki 332 mm, s vratima 350 mm: u ravnini s frontama gornjih elemenata. Kako se kutni element stavlja u kut, opisuje Kutni element u kutu prostorije.

Gornji kutni element uvijek stoji na Visini gornjih elemenata: ako ga pomakneš gore ili dolje, EFS ga odmah vrati na tu visinu. Nema polje Vješaci gornjeg elementa i ne dobije vješake u popisu okova.

Visoki elementi

Visoki elementi su u kategoriji Donji kuhinjski elementi, jer stoje na podu. EFS ih postavlja kao donje: gledaju donje elemente, idu na kraj donjeg niza ili uz odabrani element.

Predložak	Mjere (Š × D × V)	Vrh	Što ima
Hladnjak	600 × 580 × 2050 mm	2150 mm	Visoki element za ugradbeni hladnjak: dvoja vrata i klapna pretinca na vrhu (tri korpusa).
Visoka pećnica - ladice	600 × 580 × 2050 mm	2150 mm	Dolje tri ladice, iznad niša od 600 mm za pećnicu, gore vrata (dva korpusa).
Visoka pećnica - jedna vrata	600 × 580 × 2050 mm	2150 mm	Dolje vrata, niša od 600 mm, gore vrata.
Visoka pećnica 3 ladice 2 2 1 - gola	600 × 580 × 2050 mm	2150 mm	Dolje ladice 2 2 1, niša od 600 mm, gore vrata, gola profil.
Ostava 600	600 × 580 × 2050 mm	2150 mm	Dvoja vrata jedna iznad drugih, pet polica. Donja vrata visoka su kao fronte donjih elemenata.
Srednja pećnica	600 × 580 × 1330 mm	1430 mm	Tri ladice, iznad niša od 600 mm za pećnicu u visini očiju. Vrh je u liniji s dnom gornjih elemenata.
Pećnica	600 × 580 × 720 mm	820 mm	Niša za ugradbenu pećnicu ispod radne ploče i niska ladica ispod nje (dva korpusa).

Svi stoje na nogicama od 100 mm. Vrh od 2150 mm poklapa se s vrhom gornjih elemenata samo uz zadanu Visinu gornjih elemenata od 1430 mm.

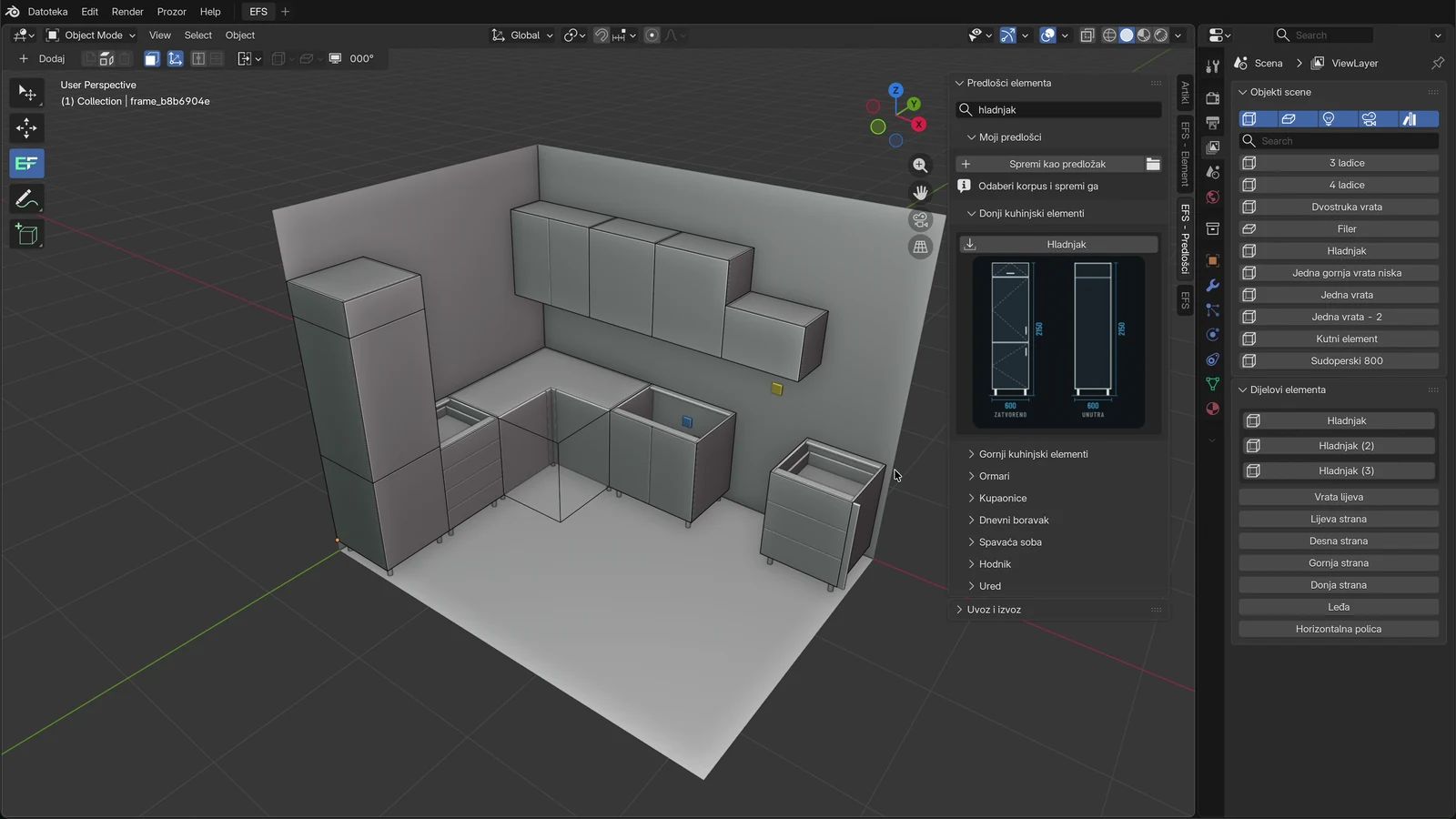

Hladnjak na zidu D

Kao u videu:

1. Klikni u prazno.
2. Okreni pogled srednjom tipkom miša dok u zaglavlju ne piše 270°.
3. U Donji kuhinjski elementi pretraži hladnjak i klikni Hladnjak.

Hladnjak se okrene leđima uz zid D i sjedne ispred donjeg elementa koji stoji najviše naprijed. U videu je to element s četiri ladice, pa hladnjak zauzme zadnjih 600 mm zida D, u kutu uz zid C.

Savjet

Ako na zidu D već ima više elemenata, klikni zadnji od njih i tek onda klikni Hladnjak. Hladnjak tada dođe uz odabrani element, a ne po pravilu za pogled 270°, koje gleda sve donje elemente u projektu.

Visoki element složen od više korpusa

Hladnjak, visoke pećnice i ostava složeni su od korpusa povezanih kao Povezani elementi. Glavni korpus nosi naziv predloška, a ostali dobiju nastavak, npr. Hladnjak (2) i Hladnjak (3). Svi su u popisu Dijelovi elementa glavnog korpusa.

• Kad pomakneš ili okreneš glavni korpus, ostali idu s njim.
• Kad mu promijeniš širinu ili dubinu, ostali dobiju istu mjeru: u predlošku su uključene kvačice Širina i Dubina pod Uključi u skaliranje.
• Pretinac na vrhu hladnjaka ima svoju klapnu. Klikni klapnu pretinca, pa u okviru Okovi i spojevi izaberi Podizni mehanizam klapne, kao za svaku klapnu.
• X na glavnom korpusu briše i povezane korpuse.

Kako veza radi, piše u poglavlju Povezani elementi u nizu.

Klapna s podiznim mehanizmom

Klapna je fronta sa šarkama gore. U okviru Fronte to je Vrsta: Otvaranje gore. Među predlošcima su to Jedna gornja vrata niska (600 × 350 × 400 mm), a izvan kuhinje Viseći s klapnom u kategorijama Dnevni boravak i Hodnik. Vrste fronti opisuje Konstrukcija elementa.

Otvorenu klapnu drži podizni mehanizam. EFS mu bira jačinu po faktoru snage i stavlja ga u popis okova i cijenu.

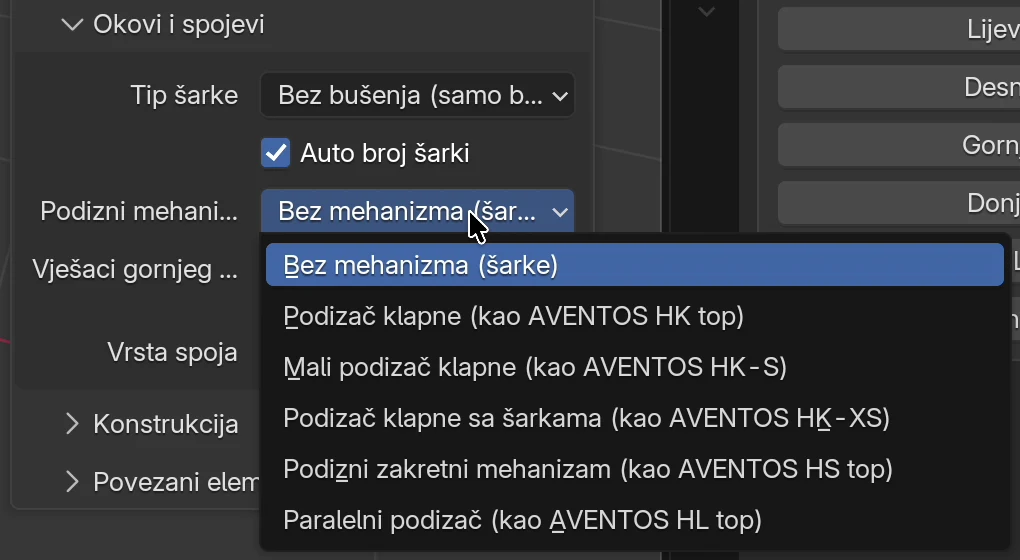

Izaberi mehanizam

1. Klikni klapnu ili bilo koju ploču elementa s klapnom.
2. U kartici EFS - Element otvori okvir Okovi i spojevi.

3. Otvori padajući izbornik Podizni mehanizam klapne i izaberi mehanizam.



4. Ispod polja pročitaj redak Faktor snage … (… kg): …. Na kraju retka piše jačina mehanizma koju EFS predlaže.



Polje Podizni mehanizam klapne vidi se samo kad element ima frontu Otvaranje gore. Klapna Otvaranje dolje nema podizni mehanizam: drže je šarke.

Mehanizmi

Mehanizmi su u katalogu okova EFS-a. Nazivi i rasponi slijede Blum AVENTOS kao primjer.

Mehanizam u izborniku	Visina fronte	Jačine i raspon faktora snage	Šarke na klapni
Bez mehanizma (šarke)	–	–	Da
Podizač klapne (kao AVENTOS HK top)	180–600 mm	jačina 1: 400–1000, jačina 2: 750–1500, jačina 3: 1500–2600, jačina 4: 2400–5500	Ne
Mali podizač klapne (kao AVENTOS HK-S)	180–400 mm	jačina 1: 220–500, jačina 2: 400–1000, jačina 3: 960–2215	Ne
Podizač klapne sa šarkama (kao AVENTOS HK-XS)	240–600 mm	jačina 1: 200–1000, jačina 2: 500–1500, jačina 3: 800–1800	Da
Podizni zakretni mehanizam (kao AVENTOS HS top)	350–800 mm	jačina A: 500–1200, jačina B: 1100–2600, jačina C: 2400–5500	Ne
Paralelni podizač (kao AVENTOS HL top)	300–580 mm	jačina 1: 500–1500, jačina 2: 1200–3000, jačina 3: 2600–5500	Ne

Zadano je Bez mehanizma (šarke). Novi element i predložak dobiju mehanizam iz panela Okovi projekta, okvir Klapne i gornji elementi (vidi Okovi projekta).

Pazi

Rasponi u katalogu su primjer. Prije narudžbe provjeri jačinu u važećem katalogu proizvođača.

Faktor snage

Faktor snage je visina fronte u mm puta težina fronte u kg. EFS ga računa sam:

1. Uzme mjere klapne: visinu, širinu i debljinu.
2. Težina = visina × širina × debljina × 750 kg/m³. Ako element ima ručku (Ručka šipka ili Gumb), doda 0,3 kg.
3. Faktor snage = visina fronte (mm) × težina (kg).
4. Izabere prvu jačinu mehanizma čiji raspon sadrži faktor snage.

Primjer iz videa, element 600 × 400 mm s klapnom bez ručke:

Korak	Račun	Rezultat
Klapna (Razmak 2 mm)	596 × 396 × 18 mm
Težina	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Faktor snage	396 mm × 3,19 kg	1262
Jačina	1262 je u rasponu jačine 2 (750–1500), a nije u rasponu jačine 1 (400–1000)	jačina 2

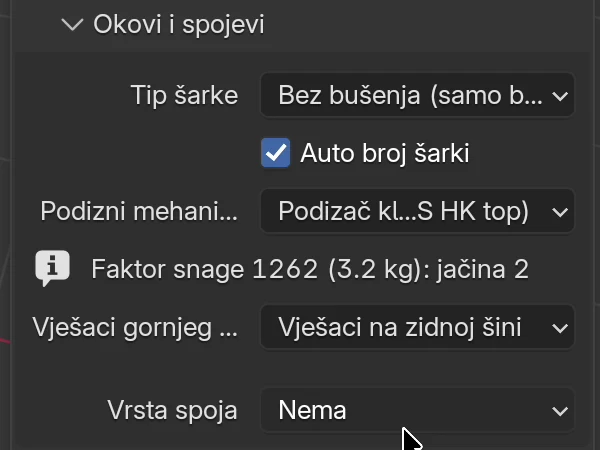

Panel to ispisuje kao Faktor snage 1262 (3,2 kg): jačina 2. S ručkom težina bi bila 3,5 kg, a faktor snage 1381, opet jačina 2.

Pravila:

• Kad se rasponi dviju jačina preklapaju, EFS izabere prvu, slabiju.
• EFS računa s gustoćom 750 kg/m³ za svaki dekor. Za težu frontu (masiv, staklo, aluminijski okvir) provjeri jačinu u katalogu proizvođača.
• Kad promijeniš mjere elementa, debljinu ili razmak fronte ili ručku, faktor snage se preračuna.
• Faktor snage gledaj dok je klapna zatvorena. Dok je otvorena (O), EFS mjeri otvorenu frontu i broj u retku nije točan.

Crveni redak

Redak s faktorom snage postane crven kad:

Razlog	Što piše	Što napraviti
Nijedna jačina nema raspon u kojem je faktor snage	Faktor snage … (… kg): izvan raspona	Izaberi drugi mehanizam ili promijeni mjeru klapne.
Visina klapne je izvan raspona mehanizma (npr. veća od 600 mm za Podizač klapne)	Jačina se ispiše, ali je redak crven	Izaberi mehanizam za tu visinu fronte (tablica gore) ili promijeni visinu elementa.

Crveni redak ne blokira izvoz. Mehanizam s izvan raspona ide i u popis okova, pa ga tamo lako uočiš.

Šarke uz mehanizam

Svi mehanizmi osim Podizač klapne sa šarkama (kao AVENTOS HK-XS) drže klapnu sami. Uz njih EFS na klapni ne buši šarke i ne broji ih u popisu okova ni u cijeni. Polja Tip šarke, Auto broj šarki i Šarke ostaju u okviru, ali na klapnu ne djeluju.

Uz Bez mehanizma (šarke) i Podizač klapne sa šarkama klapna dobije šarke iz polja Tip šarke i Šarke, kao vrata.

EFS ne buši rupe za sam mehanizam. Mehanizam montiraj po šabloni proizvođača.

Mehanizam u popisu okova i cijeni

Gdje	Što piše
Popis okova (list Okovi u Excelu krojne liste, popis okova u PDF-u)	Naziv mehanizma, npr. Podizač klapne (kao AVENTOS HK top), s detaljem jačina 2, faktor snage 1262, jedan komplet po klapni.
Narudžba dobavljaču	Isti redak. Klapne s istim mehanizmom i istim detaljem zbroje se u jedan redak.
Procjena troška i ponuda	Jedan komplet po klapni, po cijeni iz cjenika.

Popis okova opisuje Krojna lista i mjera reza, narudžbu Proizvodni paket i narudžba, a cijene Ponuda za kupca.

Za napredne: vlastiti katalog mehanizama

Mehanizmi su u datoteci lifts.json u mapi hardware dodatka. Svoju kopiju stavi u mapu user_hardware u korisničkoj mapi EFS-a (gdje je ta mapa, piše u poglavlju Instalacija, licenca i račun). Unos s istim ključem (npr. HK_TOP) zamijeni ugrađeni, a novi ključ doda se iza ugrađenih.

U istoj datoteci su i dvije brojke za račun težine: density (gustoća, zadano 750 kg/m³) i handle_weight (težina ručke, zadano 0,3 kg). Svaki mehanizam ima front_height (raspon visine fronte), devices (jačine s rasponom pf), hinges (treba li klapna šarke) i price_code (šifra u cjeniku).

Šifre u cjeniku, list Other: LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, po kompletu. Promjena kataloga vrijedi nakon ponovnog pokretanja programa.

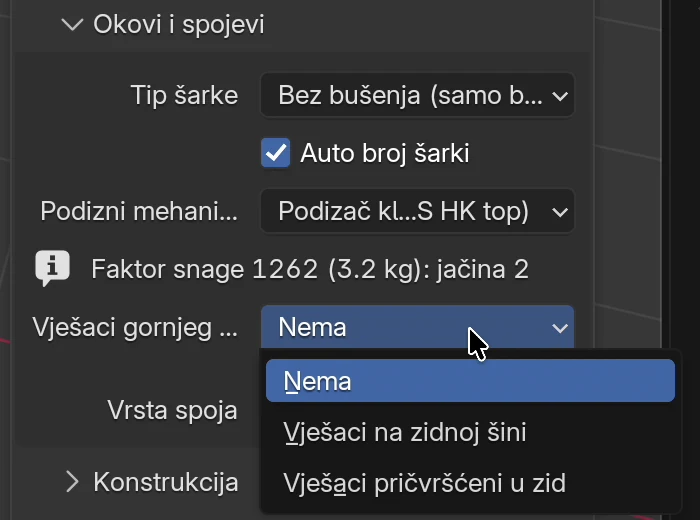

Vješaci gornjeg elementa

Vješaci su okov kojim se gornji element vješa na zid. EFS ih ne crta i ne buši, nego ih broji u popisu okova i cijeni.

1. Klikni gornji element.
2. U kartici EFS - Element otvori okvir Okovi i spojevi.
3. U polju Vješaci gornjeg elementa izaberi vrstu.

Vrsta	Što ide u popis okova po elementu	Zadano
Nema	Ništa.	da
Vješaci na zidnoj šini	2 × Vješak gornjeg elementa (detalj podesivi) i 1 × Zidna šina duga kao element, npr. 600 mm
Vješaci pričvršćeni u zid	2 × Vješak gornjeg elementa (detalj podesivi), bez šine

Pravila:

• Polje se vidi samo na gornjem elementu. Kad element vratiš u donji, vješaci se ne broje, iako je vrsta ostala upisana.
• Svaki element dobije svoju šinu, dugu kao njegova širina. Za niz gornjih elemenata od 800, 600 i 600 mm popis okova ima po jedan redak Zidna šina uz svaki element, a u zbroju 1 × 800 mm i 2 × 600 mm.
• Gornji kutni element i viseći elementi koji nisu gornji (npr. iz kategorije Kupaonice) nemaju polje i ne dobiju vješake. Za njih vješake broji sam.
• Novi element i predložak dobiju vrstu iz panela Okovi projekta, okvir Klapne i gornji elementi. Vješake na cijeli projekt odjednom daješ tamo, gumbom Primijeni na sve, koji upiše sve okove projekta (vidi Okovi projekta).

U cijeni: vješak po komadu (šifra HANGER u cjeniku), a šina po metru dužine elementa (šifra HANGING_RAIL_M). Isti redci idu u narudžbu dobavljaču.

Okovi klapni i vješaci za cijeli projekt

Mehanizam klapne i vješake ne moraš birati za svaki element. U kartici EFS, panel Okovi projekta, okvir Klapne i gornji elementi ima ista dva polja: Podizni mehanizam klapne i Vješaci gornjeg elementa.

• Novi elementi i predlošci dobiju te vrijednosti sami.
• Primijeni na sve upiše okove projekta svim elementima, a Primijeni na odabrane samo odabranima. Upišu se svi okovi iz panela (spojevi, šarke, vodilice, ručke…), ne samo ova dva polja.
• Moje postavke ih spremaju kao početne za svaki novi projekt (vidi Moje postavke).
• Kopiraj na odabrane korpuse prenosi mehanizam klapne u grupi Fronte, a vješake u grupi Šarke, vodilice i spojevi (vidi Kopiraj na odabrane korpuse).

Sve o panelu Okovi projekta je u poglavlju Okovi projekta.

Česte greške i rješenja

Gornji element nije na liniji 2150 mm. Element nije visok 720 mm, ili je Visina gornjih elemenata promijenjena. Linija je Visina gornjih elemenata plus visina elementa. Za niski element vidi Niski gornji element na liniji vrha.

Gornji element je sjeo uz donji element, a ne uz gornje. Bio je odabran donji element. Odaberi zadnji gornji element i klikni predložak ponovno, ili klikni u prazno pa ga dodaj s pogledom 000°.

Prvi gornji element je sjeo u kut, iznad kutnog elementa. Kod pogleda 000° prvi gornji element ide u kut zidova A i D. Ako ga trebaš drugdje, pomakni ga tipkom 1 ili prvo odaberi element uz koji treba doći.

Podignuti gornji element vratio se na staru visinu. Promijenjena je Visina gornjih elemenata ili je pritisnut U. Podigni ga ponovno tipkom 3.

Fronte gornjeg elementa vratile su se u grupu F 2. Promjena Visine gornjih elemenata i U vraćaju fronte gornjih elemenata u F 2. Promijeni grupu ponovno, nakon što namjestiš visinu.

Nema kvačice Gornji element. Element ima nogice. Postavi Noge → Vrsta: Nema ili pritišći L dok nogice ne nestanu.

U ne radi na kutnom elementu. Tipka radi samo na običnim elementima. Kutnom elementu uključi Gornji element u okviru Svojstva kutnog elementa.

Gornji element ima nogice u zraku. U ne skida nogice. Pritišći L dok nogice ne nestanu.

Ne vidim polje Podizni mehanizam klapne. Element nema klapnu Otvaranje gore. U okviru Fronte izaberi Vrsta: Otvaranje gore.

Redak s faktorom snage je crven. Faktor snage ili visina klapne izvan je raspona mehanizma. Vidi Crveni redak.

Faktor snage je premalen i piše izvan raspona. Klapna je otvorena. Zatvori je s O.

Klapna nema šarke u popisu okova. Mehanizam drži klapnu sam. Šarke ima samo Podizač klapne sa šarkama (kao AVENTOS HK-XS) i Bez mehanizma (šarke).

Ne vidim polje Vješaci gornjeg elementa. Element nije gornji, ili je kutni element. Uključi Gornji element ili pritisni U.

Hladnjak je sjeo preko drugog elementa na zidu D. Pravilo za pogled 270° gleda sve donje elemente u projektu. Pritisni Ctrl+Z, klikni zadnji element na zidu D i dodaj hladnjak uz njega.

Visoki element ne završava na liniji gornjih elemenata. Visina gornjih elemenata nije 1430 mm. Visokim elementima promijeni Visinu, jer oni polje ne prate.

Prečaci u ovom poglavlju

Tipka	Radnja
U	Gornji / donji element odabranih elemenata
C	Novi element uz odabrani; uz gornji element i novi je gornji
3	Pomakni po Z: upiši mjeru u mm i potvrdi s Enter
1 / 2	Pomakni po X / Y
L	Sljedeće nogice (do Nema prije U)
O	Otvori / zatvori vrata, klapne i ladice
X	Obriši element, s njegovim povezanim korpusima
srednja tipka miša	Okreni pogled (u zaglavlju 000°, 090°, 180°, 270°)
Ctrl+Z	Poništi zadnju radnju

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Radna ploča: izrezi i kutni spoj
