Caissons hauts, colonnes et abattants¶

Dans ce chapitre, la cuisine du chapitre B02 reçoit des caissons hauts sur le mur A, un abattant avec mécanisme de relevage, des ferrures de suspension sur un rail mural et une colonne réfrigérateur sur le mur D. Vous apprendrez à quelle hauteur EFS maintient les caissons hauts et comment leur ligne est calculée, comment un caisson devient un caisson haut, quelles colonnes se trouvent parmi les modèles et comment EFS choisit la force du relevage d’abattant d’après le facteur de puissance.

Vidéo : B03 Caissons hauts, colonnes et abattants

Le même déroulement dans une vidéo d’une minute et demie, en anglais.

Regarder sur YouTube (vidéo en anglais)

Avant de commencer¶

Ouvrez le projet avec la rangée basse du chapitre Caissons bas et caisson d’angle : le caisson d’angle dans le coin des murs A et D, le sous-évier, l’emplacement du lave-vaisselle, les tiroirs et le caisson à quatre tiroirs sur le mur D.
Dans la barre d’outils à gauche, l’outil EFS doit être sélectionné, et dans l’en-tête l’option de positionnement Alignement avant.
Les règles selon lesquelles un nouveau caisson se place à côté du caisson sélectionné ou au bout de la rangée sont décrites dans Où se place un nouveau caisson. Les mêmes règles s’appliquent aux caissons hauts, sauf que les caissons hauts ne tiennent compte que des caissons hauts.

Le déroulement de la vidéo¶

Cliquez dans le vide. Regardez de face : l’en-tête affiche 000°.

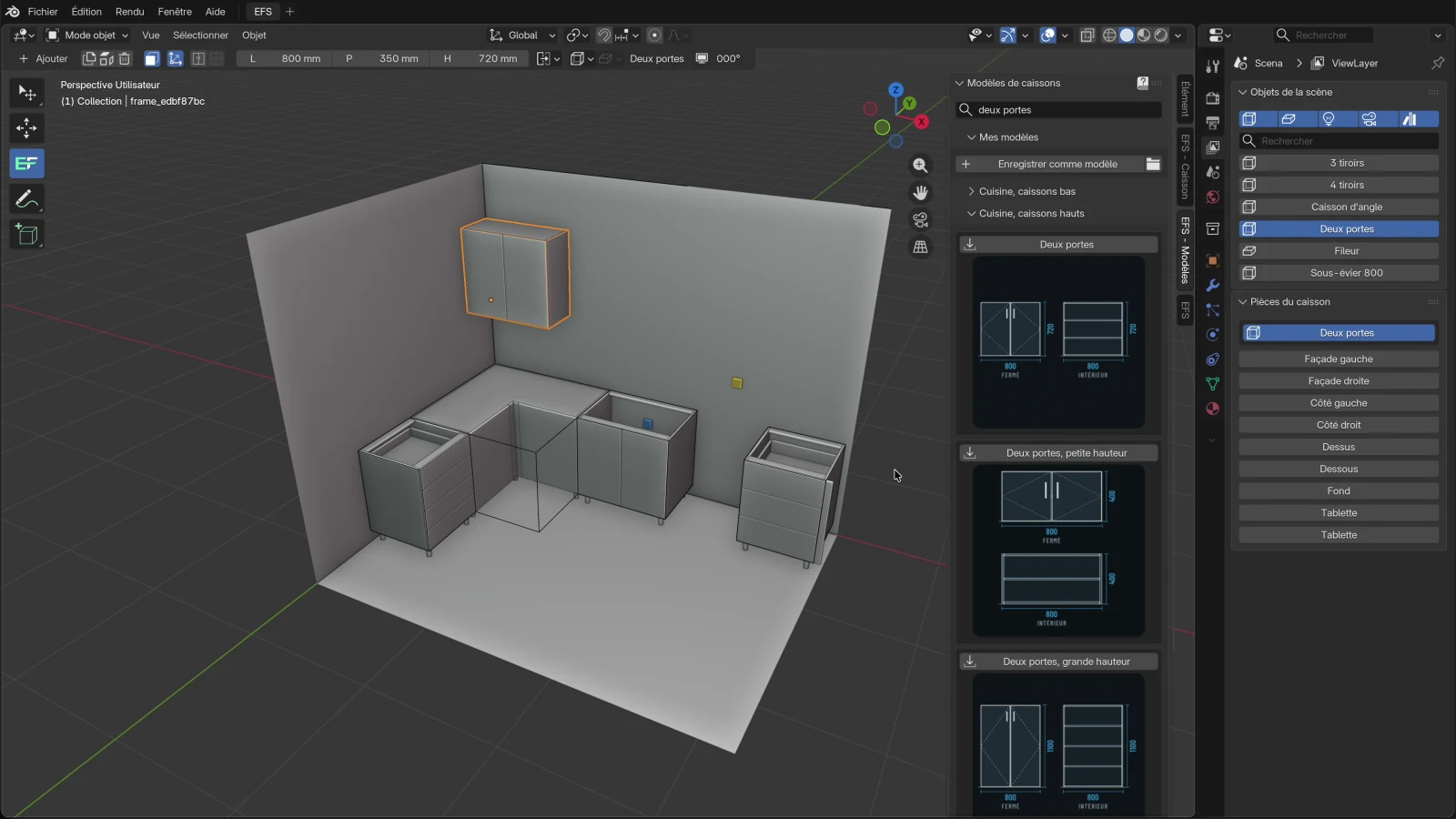

Dans l’onglet EFS - Modèles, dépliez Cuisine, caissons hauts, recherchez deux portes et cliquez sur Deux portes. Le caisson haut se place sur le mur A, dans le coin près du mur D, avec son bord supérieur à 2150 mm. Voir Hauteur des caissons hauts.
Ce caisson étant sélectionné, recherchez une porte et cliquez deux fois sur Une porte. Chaque nouveau caisson haut vient à droite du précédent. Le second reçoit le nom Une porte - 2.

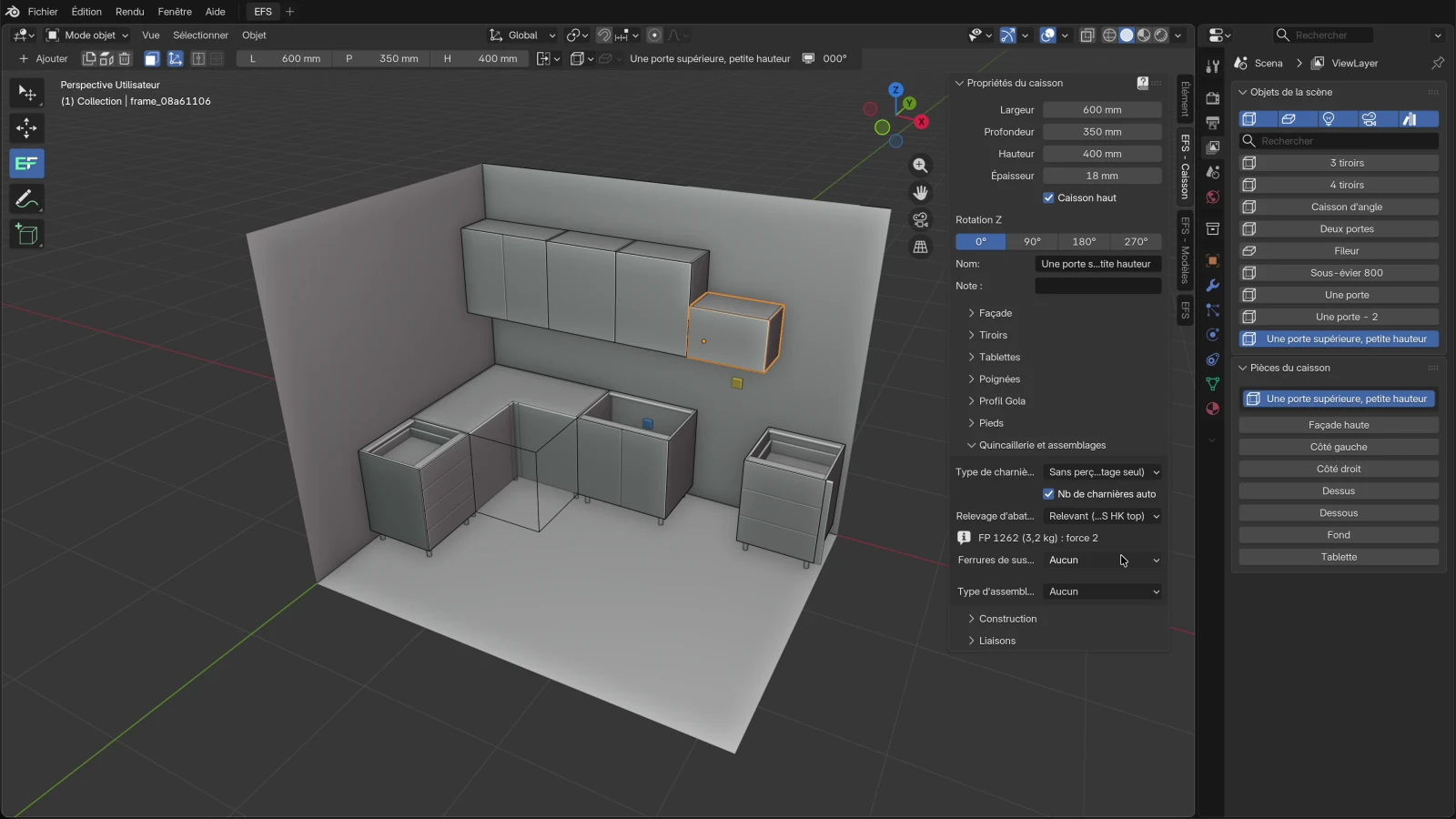

Recherchez supérieure et cliquez sur Une porte supérieure, petite hauteur. C’est un caisson haut de 400 mm de hauteur avec un abattant qui s’ouvre vers le haut. Voir Abattant avec mécanisme de relevage.
Ouvrez l’onglet EFS - Caisson et le panneau Quincaillerie et assemblages. Dans le champ Relevage d’abattant, choisissez Relevant (type AVENTOS HK top). La ligne FP 1262 (3,2 kg) : force 2 apparaît en dessous.
Dans le champ Ferrures de suspension, choisissez Ferrures sur rail mural. Voir Ferrures de suspension.
Cliquez dans le vide et tournez la vue vers le mur D, jusqu’à ce que l’en-tête affiche 270°.
Dans l’onglet EFS - Modèles, dépliez Cuisine, caissons bas, recherchez réfrigérateur et cliquez sur Réfrigérateur. La colonne se place au bout du mur D, dans le coin près du mur C. Voir Colonnes.

Hauteur des caissons hauts¶

Tous les caissons hauts du projet sont suspendus à la même hauteur. Vous saisissez cette hauteur une seule fois, dans l’onglet EFS, panneau Propriétés de la scène.

Dans l’onglet EFS, cliquez sur le titre du panneau Propriétés de la scène pour l’ouvrir.
Cliquez dans le champ Hauteur des caissons hauts, tapez la hauteur en mm et appuyez sur Enter.

Tous les caissons hauts du projet se placent aussitôt à la nouvelle hauteur.

Le panneau Propriétés de la scène¶

Option	Ce qu’elle fait	Par défaut	Valeurs
Hauteur des caissons hauts	Hauteur du dessous des caissons hauts au-dessus du sol. S’applique à tous les caissons hauts du projet.	1430 mm	1000–3000 mm
Options de positionnement	Comment un nouveau caisson est placé : Alignement avant, Glissement sur l’axe X, Glissement sur l’axe Y, Glissement sur les axes X et Y. Identique à la liste déroulante de l’en-tête. Voir Options de positionnement.	Alignement avant	4 options
Caméra précédente, Caméra suivante	La caméra précédente ou suivante du projet devient active, et la vue passe sur la caméra.	–	boutons, grisés tant que le projet n’a pas au moins deux caméras

Remarque

Hauteur des caissons hauts est enregistrée avec le projet. Un nouveau projet la reprend de Mes réglages, si vous les avez enregistrés (voir Mes réglages). Les projets plus anciens, datant de l’époque où la hauteur par défaut était de 1400 mm, gardent à l’ouverture la hauteur à laquelle se trouvent leurs caissons hauts.

La ligne haute des caissons hauts¶

Le champ Hauteur des caissons hauts est la hauteur du dessous des caissons hauts. Le bord supérieur est le dessous plus la hauteur du caisson. Les caissons hauts des modèles ont 720 mm de hauteur : avec la hauteur par défaut, ils s’arrêtent donc tous à 1430 + 720 = 2150 mm. Les colonnes des modèles s’arrêtent sur la même ligne : 100 mm de pieds et 2050 mm de caisson.

Les hauteurs dans la cuisine de la vidéo, de bas en haut :

Quoi	Du sol jusqu’à	Comment
Pieds des caissons bas	100 mm	Les modèles reposent sur des pieds de 100 mm.
Dessus du caisson bas	820 mm	100 + 720 mm
Dessus du plan de travail	858 mm	820 + 38 mm (le plan de travail du chapitre Le plan de travail : découpes et jonction d’angle)
Dessous des caissons hauts	1430 mm	Hauteur des caissons hauts
Dessus des caissons hauts de 720 mm	2150 mm	1430 + 720 mm
Dessus des colonnes	2150 mm	100 + 2050 mm

Il reste donc 572 mm entre le plan de travail et les caissons hauts.

Une autre ligne : si les caissons hauts doivent s’arrêter à 2300 mm, saisissez Hauteur des caissons hauts 2300 − 720 = 1580 mm. Modifiez ensuite vous-même la Hauteur des colonnes à 2200 mm (2300 − 100 mm de pieds), car elles ne suivent pas ce champ.

Ce qui change avec la hauteur¶

Lorsque vous modifiez Hauteur des caissons hauts :

Tous les caissons hauts du projet, caissons d’angle hauts compris, se déplacent pour que leur dessous soit à la nouvelle hauteur.
Un caisson haut plus bas ou plus haut que 720 mm se place avec son dessous à la nouvelle hauteur. Son dessus n’est pas sur la ligne des autres.
Les façades de tous les caissons hauts reviennent au groupe de matériaux F 2.
Les caissons bas et les colonnes ne bougent pas.
Les modèles suspendus des autres catégories (salle de bains, séjour, chambre, entrée, bureau) ne sont pas des caissons hauts. Ils gardent leur hauteur de pose.

Attention

Un caisson haut que vous avez monté ou descendu à la main (3) revient à Hauteur des caissons hauts dès que vous modifiez ce champ ou appuyez sur U. Il en va de même pour le groupe de matériaux des façades : une façade que vous avez mise dans un autre groupe revient à F 2. Réglez d’abord Hauteur des caissons hauts, et seulement ensuite déplacez des caissons individuels et changez le groupe de leurs façades.

Caisson haut : la touche U et la case à cocher¶

N’importe quel caisson peut devenir un caisson haut. Un caisson haut est suspendu à Hauteur des caissons hauts, et ses façades vont dans le groupe F 2 : elles peuvent donc avoir un autre décor que les façades basses.

Un caisson devient un caisson haut de deux façons :

sélectionnez-le et appuyez sur U ; la même touche U le retransforme en caisson bas ;
dans l’onglet EFS - Caisson, panneau Propriétés du caisson, cochez la case Caisson haut.

Ce qui se passe :

	Caisson haut	Caisson bas
Hauteur depuis le sol	Dessous à Hauteur des caissons hauts	Au sol
Groupe de matériaux des façades et des façades de tiroir	F 2	F 1
Le champ Ferrures de suspension du panneau Quincaillerie et assemblages	Visible	Non visible
Placement des nouveaux caissons	Les caissons hauts tiennent compte des caissons hauts	Les caissons bas tiennent compte des caissons bas

Règles :

La case Caisson haut n’est visible que tant que le caisson n’a pas de pieds. Lorsque vous ajoutez des pieds au caisson, il cesse d’être un caisson haut.
U ne retire pas les pieds. Retirez d’abord les pieds d’un caisson qui en a (L jusqu’à ce qu’il affiche Aucun), puis appuyez sur U.
U agit sur tous les caissons sélectionnés : ils deviennent tous des caissons hauts ou tous des caissons bas, d’après le caisson actif. Elle ne fonctionne pas sur le caisson d’angle ; le caisson d’angle a sa propre case Caisson haut dans le panneau Propriétés du caisson d’angle.
La profondeur ne change pas. Un caisson ajouté avec C a 580 mm de profondeur. Les caissons hauts des modèles ont 350 mm de profondeur : saisissez donc aussi Profondeur 350 mm pour celui-ci.
La poignée reste où elle était. La quincaillerie du projet place la poignée d’un caisson haut sur le bord opposé (le Bord supérieur du projet devient le bord inférieur du caisson haut), mais seulement sur les nouveaux caissons et lorsque vous cliquez sur Appliquer à la sélection ou Appliquer à tous dans le panneau Quincaillerie du projet. Voir Quincaillerie du projet.

Astuce

Le moyen le plus rapide d’obtenir un nouveau caisson haut est de le créer à côté d’un caisson haut existant : cliquez sur un caisson haut et appuyez sur C. Le nouveau caisson vient à côté et reprend sa hauteur, sa profondeur, sa hauteur depuis le sol et son état de caisson haut. Il ne reçoit pas les pieds de Mes réglages (voir Mes réglages, Quand ils s’appliquent).

Caissons hauts issus des modèles¶

La catégorie Cuisine, caissons hauts contient 13 modèles. Ils ont tous 350 mm de profondeur et arrivent en tant que caissons hauts. Les vignettes et les dimensions se trouvent dans la liste des modèles.

Hauteur du modèle	Modèles	Dessus à la hauteur par défaut
720 mm	Deux portes, Une porte, Tablettes hautes ouvertes, bord gauche, Tablettes hautes ouvertes, bord droit, Étagère haute verticale étroite, Caisson d’angle	2150 mm
400 mm	Deux portes, petite hauteur, Une porte, petite hauteur, Une porte supérieure, petite hauteur	1830 mm
300 mm	Étagère haute, Étagère haute large	1730 mm
1100 mm	Deux portes, grande hauteur, Une porte, grande hauteur	2530 mm

Où se place un modèle de caisson haut¶

Situation	Où il se place
Un caisson est sélectionné (haut ou bas)	À sa droite, dos aligné, et si le côté droit est occupé, à sa gauche. Son dessous est à Hauteur des caissons hauts. Un modèle de caisson haut à côté d’un caisson bas sélectionné se place donc à côté de lui, et non au-dessus.
Rien n’est sélectionné, vue 000°	Au bout droit de la rangée de caissons hauts, dos au mur A. Le premier caisson haut se place dans le coin près du mur D.
Rien n’est sélectionné, vue 270°	Dos au mur D, devant le caisson haut le plus en avant. Les caissons hauts du mur A ont 350 mm de profondeur : le premier caisson haut du mur D se place donc juste devant eux.
Vue 090° ou 180°	Il suit la souris jusqu’à ce que vous le posiez d’un clic.

Un modèle garde sa propre hauteur depuis le sol, même lorsqu’il vient à côté du caisson sélectionné. Si le caisson haut sélectionné a été monté à la main, le modèle se place quand même avec son dessous à Hauteur des caissons hauts. Un caisson créé avec C reprend la hauteur du caisson sélectionné.

Un caisson haut de petite hauteur sur la ligne haute¶

Les caissons hauts de petite hauteur se placent avec leur dessous à Hauteur des caissons hauts, comme dans la vidéo : le caisson à abattant de 400 mm s’arrête à 1830 mm. Si un caisson de petite hauteur doit s’arrêter sur la ligne des 2150 mm (par exemple au-dessus de la hotte), montez-le :

Cliquez sur le caisson de petite hauteur.
Appuyez sur 3, tapez la différence de hauteur (pour 400 mm : 720 − 400 = 320) et appuyez sur Enter.

Le caisson est maintenant suspendu de 1750 à 2150 mm. Ainsi monté, il le reste jusqu’à ce que vous modifiiez Hauteur des caissons hauts ou appuyiez sur U (section Ce qui change avec la hauteur).

Vous pouvez aligner par le bas deux caissons hauts de hauteurs différentes avec Aligner sur l’actif (voir Aligner sur l’actif). Il ne les aligne pas par le haut.

Caisson d’angle haut¶

Le modèle Caisson d’angle de la catégorie Cuisine, caissons hauts est un caisson d’angle haut de 900 × 900 × 720 mm, sans pieds. Son Côté avant mesure 568 × 568 mm : les ailes ont donc 332 mm de profondeur, 350 mm avec les portes, alignées sur les façades des caissons hauts. Comment mettre un caisson d’angle dans un coin est décrit dans Caisson d’angle dans le coin de la pièce.

Le caisson d’angle haut se trouve toujours à Hauteur des caissons hauts : si vous le montez ou le descendez, EFS le remet aussitôt à cette hauteur. Il n’a pas de champ Ferrures de suspension et ne reçoit pas de ferrures de suspension dans la liste de quincaillerie.

Colonnes¶

Les colonnes se trouvent dans la catégorie Cuisine, caissons bas, car elles reposent sur le sol. EFS les place comme des caissons bas : elles tiennent compte des caissons bas et vont au bout de la rangée basse ou à côté du caisson sélectionné.

Modèle	Dimensions (L × P × H)	Dessus	Ce qu’il contient
Réfrigérateur	600 × 580 × 2050 mm	2150 mm	Colonne pour un réfrigérateur intégrable : deux portes et un compartiment à abattant en haut (trois caissons).
Colonne four - tiroirs	600 × 580 × 2050 mm	2150 mm	Trois tiroirs en bas, au-dessus une niche de four de 600 mm, une porte en haut (deux caissons).
Colonne four - une porte	600 × 580 × 2050 mm	2150 mm	Une porte en bas, une niche de 600 mm, une porte en haut.
Colonne four 3 tiroirs 2 2 1 - Gola	600 × 580 × 2050 mm	2150 mm	Tiroirs 2 2 1 en bas, une niche de 600 mm, une porte en haut, profil Gola.
Garde-manger 600	600 × 580 × 2050 mm	2150 mm	Deux portes l’une au-dessus de l’autre, cinq tablettes. La porte inférieure a la hauteur des façades des caissons bas.
Four mi-hauteur	600 × 580 × 1330 mm	1430 mm	Trois tiroirs, au-dessus une niche de 600 mm pour un four à hauteur des yeux. Le dessus est aligné sur le dessous des caissons hauts.
Four	600 × 580 × 720 mm	820 mm	Une niche pour un four intégrable sous le plan de travail et un tiroir bas en dessous (deux caissons).

Elles reposent toutes sur des pieds de 100 mm. Le dessus à 2150 mm ne correspond au dessus des caissons hauts qu’avec la Hauteur des caissons hauts par défaut de 1430 mm.

Réfrigérateur sur le mur D¶

Comme dans la vidéo :

Cliquez dans le vide.
Tournez la vue avec le bouton central de la souris jusqu’à ce que l’en-tête affiche 270°.

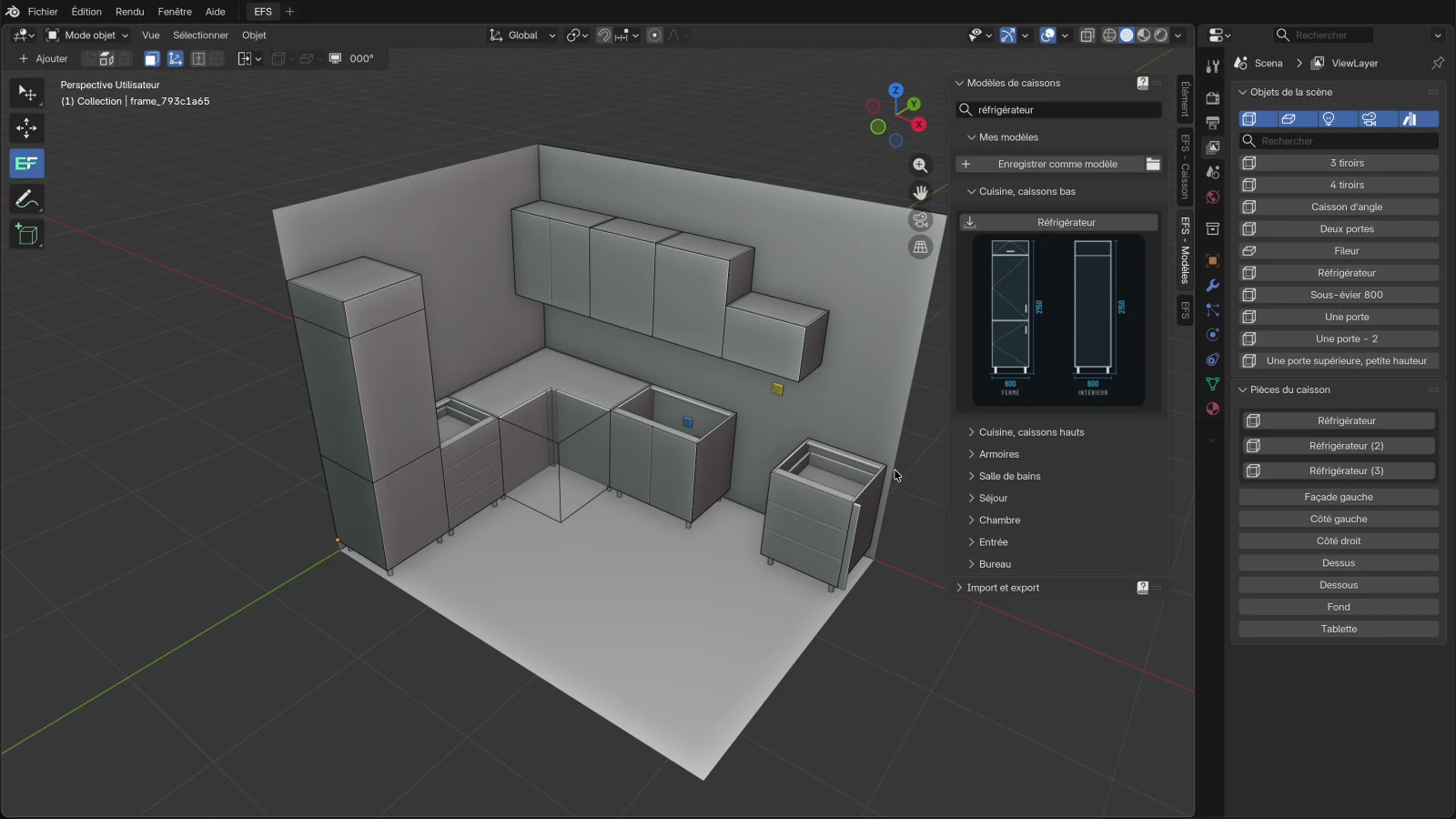

Dans Cuisine, caissons bas, recherchez réfrigérateur et cliquez sur Réfrigérateur.

La colonne réfrigérateur tourne le dos au mur D et se place devant le caisson bas le plus en avant. Dans la vidéo, c’est le caisson à quatre tiroirs : la colonne réfrigérateur occupe donc les derniers 600 mm du mur D, dans le coin près du mur C.

Astuce

Si le mur D a déjà plusieurs caissons, cliquez sur le dernier d’entre eux et seulement ensuite sur Réfrigérateur. La colonne réfrigérateur vient alors à côté du caisson sélectionné, et non selon la règle de la vue 270°, qui tient compte de tous les caissons bas du projet.

Une colonne composée de plusieurs caissons¶

Le réfrigérateur, les colonnes four et le garde-manger sont composés de caissons rattachés les uns aux autres par des Liaisons. Le caisson principal porte le nom du modèle, et les autres reçoivent un suffixe, par exemple Réfrigérateur (2) et Réfrigérateur (3). Ils se trouvent tous dans la liste Pièces du caisson du caisson principal.

Lorsque vous déplacez ou tournez le caisson principal, les autres le suivent.
Lorsque vous modifiez sa largeur ou sa profondeur, les autres reçoivent la même dimension : dans le modèle, les cases Largeur et Profondeur sous Redimensionnement lié sont activées.
Le compartiment en haut de la colonne réfrigérateur a son propre abattant. Cliquez sur l’abattant du compartiment, puis choisissez un Relevage d’abattant dans le panneau Quincaillerie et assemblages, comme pour n’importe quel abattant.
X sur le caisson principal supprime aussi les caissons liés.

Le fonctionnement de la liaison est décrit dans le chapitre Caissons liés dans une rangée.

Abattant avec mécanisme de relevage¶

Un abattant est une façade articulée en haut. Dans le panneau Façade, c’est Type : Ouverture en haut. Parmi les modèles, c’est Une porte supérieure, petite hauteur (600 × 350 × 400 mm), et hors de la cuisine Caisson haut à abattant relevant dans la catégorie Séjour et Caisson haut à abattant dans la catégorie Entrée. Les types de façades sont décrits dans Comment est construit un caisson.

L’abattant ouvert est maintenu par un mécanisme de relevage. EFS choisit sa force d’après le facteur de puissance et l’inscrit dans la liste de quincaillerie et dans le prix.

Choisir le relevage¶

Cliquez sur l’abattant ou sur n’importe quel panneau du caisson à abattant.
Dans l’onglet EFS - Caisson, ouvrez le panneau Quincaillerie et assemblages.

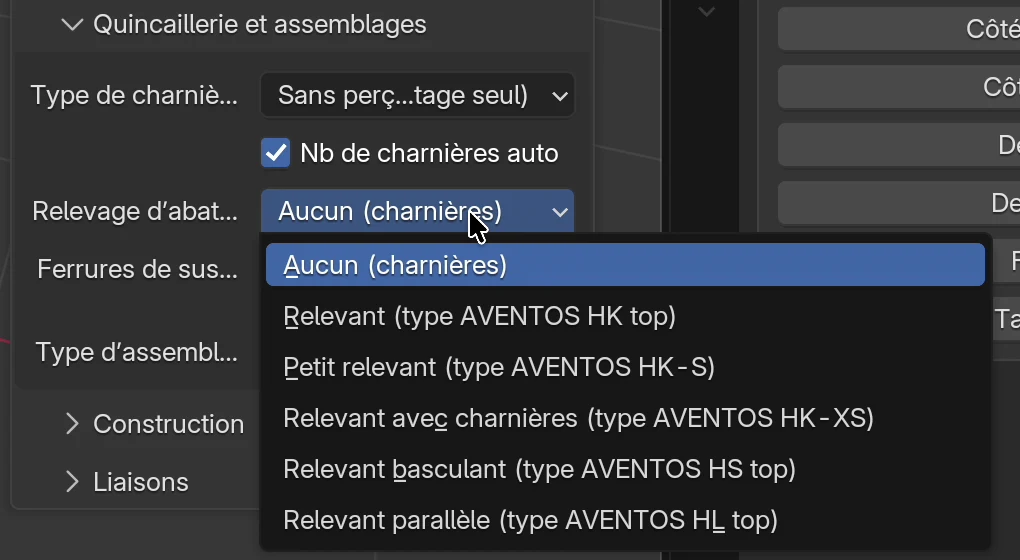

Ouvrez le menu déroulant Relevage d’abattant et choisissez un relevage.
Lisez la ligne FP … (… kg) : … sous le champ. À la fin de la ligne figure la force de relevage proposée par EFS.

Le champ Relevage d’abattant n’apparaît que lorsque le caisson a une façade Ouverture en haut. Un abattant Ouverture en bas n’a pas de relevage : ce sont les charnières qui le tiennent.

Relevages¶

Les relevages se trouvent dans le catalogue de quincaillerie d’EFS. Les noms et les plages suivent, à titre d’exemple, Blum AVENTOS.

Relevage dans le menu	Hauteur de façade	Forces et plage du facteur de puissance	Charnières sur l’abattant
Aucun (charnières)	–	–	Oui
Relevant (type AVENTOS HK top)	180–600 mm	force 1 : 400–1000, force 2 : 750–1500, force 3 : 1500–2600, force 4 : 2400–5500	Non
Petit relevant (type AVENTOS HK-S)	180–400 mm	force 1 : 220–500, force 2 : 400–1000, force 3 : 960–2215	Non
Relevant avec charnières (type AVENTOS HK-XS)	240–600 mm	force 1 : 200–1000, force 2 : 500–1500, force 3 : 800–1800	Oui
Relevant basculant (type AVENTOS HS top)	350–800 mm	force A : 500–1200, force B : 1100–2600, force C : 2400–5500	Non
Relevant parallèle (type AVENTOS HL top)	300–580 mm	force 1 : 500–1500, force 2 : 1200–3000, force 3 : 2600–5500	Non

La valeur par défaut est Aucun (charnières). Un nouveau caisson et un modèle reçoivent le relevage du panneau Quincaillerie du projet, cadre Abattants et caissons hauts (voir Quincaillerie du projet).

Attention

Les plages du catalogue sont un exemple. Avant de commander, vérifiez la force dans le catalogue actuel du fabricant.

Facteur de puissance¶

Le facteur de puissance est la hauteur de la façade en mm multipliée par le poids de la façade en kg. EFS le calcule lui-même :

Il prend les dimensions de l’abattant : hauteur, largeur et épaisseur.
Poids = hauteur × largeur × épaisseur × 750 kg/m³. Si le caisson a une poignée (Poignée barre ou Bouton), il ajoute 0,3 kg.
Facteur de puissance = hauteur de la façade (mm) × poids (kg).
Il choisit la première force de relevage dont la plage contient le facteur de puissance.

Exemple de la vidéo, un caisson de 600 × 400 mm avec un abattant sans poignée :

Étape	Calcul	Résultat
Abattant (Jeu 2 mm)	596 × 396 × 18 mm
Poids	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Facteur de puissance	396 mm × 3,19 kg	1262
Force	1262 est dans la plage de la force 2 (750–1500), et non dans celle de la force 1 (400–1000)	force 2

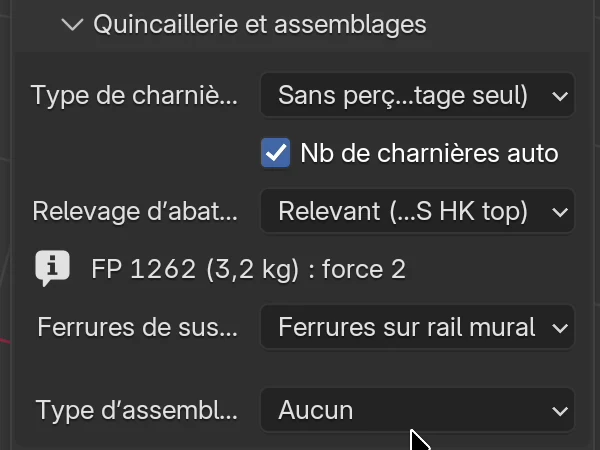

Le panneau l’affiche sous la forme FP 1262 (3,2 kg) : force 2. Avec une poignée, le poids serait de 3,5 kg et le facteur de puissance de 1381, soit de nouveau force 2.

Règles :

Lorsque les plages de deux forces se chevauchent, EFS choisit la première, la plus faible.
EFS calcule avec une densité de 750 kg/m³ pour tous les décors. Pour une façade plus lourde (bois massif, verre, cadre aluminium), vérifiez la force dans le catalogue du fabricant.
Lorsque vous modifiez les dimensions du caisson, l’épaisseur ou le jeu de la façade, ou la poignée, le facteur de puissance est recalculé.
Lisez le facteur de puissance lorsque l’abattant est fermé. Lorsqu’il est ouvert (O), EFS mesure la façade ouverte et le nombre de la ligne n’est pas correct.

La ligne rouge¶

La ligne du facteur de puissance devient rouge lorsque :

Raison	Ce qu’elle affiche	Que faire
Aucune force n’a une plage qui contient le facteur de puissance	FP … (… kg) : hors plage	Choisissez un autre relevage ou modifiez la taille de l’abattant.
La hauteur de l’abattant est en dehors de la plage du relevage (par exemple plus de 600 mm pour Relevant)	La force est affichée, mais la ligne est rouge	Choisissez un relevage adapté à cette hauteur de façade (tableau ci-dessus) ou modifiez la hauteur du caisson.

Une ligne rouge ne bloque pas l’export. Un relevage hors plage va aussi dans la liste de quincaillerie, ce qui permet de le repérer facilement.

Charnières avec le relevage¶

Tous les relevages sauf Relevant avec charnières (type AVENTOS HK-XS) maintiennent l’abattant à eux seuls. Avec eux, EFS ne perce pas de charnières dans l’abattant et ne les compte ni dans la liste de quincaillerie ni dans le prix. Les champs Type de charnière, Nb de charnières auto et Charnières restent dans le panneau, mais n’ont aucun effet sur l’abattant.

Avec Aucun (charnières) et Relevant avec charnières, l’abattant reçoit des charnières d’après les champs Type de charnière et Charnières, comme une porte.

EFS ne perce pas de trous pour le relevage lui-même. Montez le relevage à l’aide du gabarit du fabricant.

Le relevage dans la liste de quincaillerie et le prix¶

Où	Ce qui est indiqué
Liste de quincaillerie (l’onglet Quincaillerie du fichier Excel de la liste de débit, la liste de quincaillerie du PDF)	Le nom du relevage, par exemple Relevant (type AVENTOS HK top), avec le détail force 2, FP 1262, un jeu par abattant.
Commande fournisseur	La même ligne. Les abattants avec le même relevage et le même détail sont additionnés sur une seule ligne.
Estimation des coûts et le devis	Un jeu par abattant, au prix de la liste de prix.

La liste de quincaillerie est décrite dans Liste de débit et cote de débit, la commande dans Le dossier de fabrication et la commande fournisseur, et les prix dans Un devis pour le client.

Pour les utilisateurs avancés : votre propre catalogue de relevages

Les relevages se trouvent dans le fichier lifts.json du dossier hardware de l’add-on. Placez votre propre copie dans le dossier user_hardware du dossier utilisateur d’EFS (pour savoir où se trouve ce dossier, voir le chapitre Installation, licence et compte). Une entrée avec la même clé (par exemple HK_TOP) remplace celle intégrée, et une nouvelle clé est ajoutée après celles intégrées.

Le même fichier contient deux nombres pour le calcul du poids : density (densité du matériau, 750 kg/m³ par défaut) et handle_weight (poids d’une poignée, 0,3 kg par défaut). Chaque relevage a front_height (plage de hauteur de façade), devices (forces avec une plage pf), hinges (si l’abattant a besoin de charnières) et price_code (le code dans la liste de prix).

Codes dans la liste de prix, onglet Other : LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, par jeu. Une modification du catalogue s’applique après le redémarrage du programme.

Ferrures de suspension¶

Les ferrures de suspension sont la quincaillerie qui permet d’accrocher un caisson haut au mur. EFS ne les dessine pas et ne les perce pas, mais les compte dans la liste de quincaillerie et dans le prix.

Cliquez sur le caisson haut.

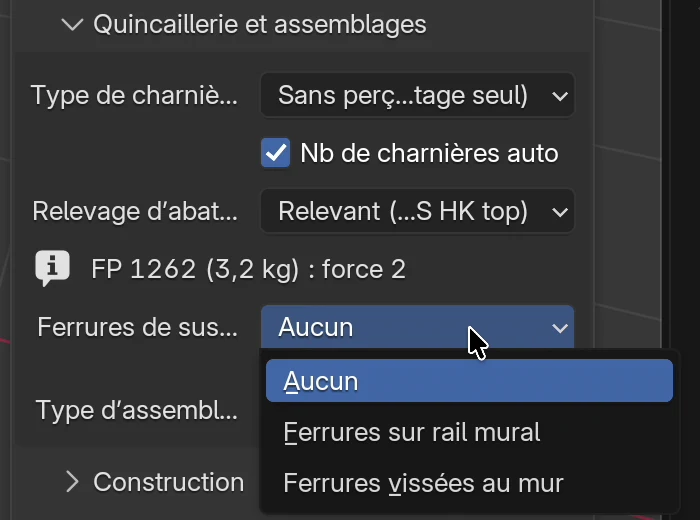

Dans l’onglet EFS - Caisson, ouvrez le panneau Quincaillerie et assemblages.
Dans le champ Ferrures de suspension, choisissez le type.

Type	Ce qui va dans la liste de quincaillerie par caisson	Par défaut
Aucun	Rien.	oui
Ferrures sur rail mural	2 × Ferrure de suspension (détail réglables) et 1 × Rail de suspension de la longueur du caisson, par exemple 600 mm
Ferrures vissées au mur	2 × Ferrure de suspension (détail réglables), sans rail

Règles :

Le champ n’apparaît que sur un caisson haut. Lorsque vous retransformez le caisson en caisson bas, les ferrures ne sont pas comptées, même si le type reste réglé.
Chaque caisson reçoit son propre rail, de la longueur de sa largeur. Pour une rangée de caissons hauts de 800, 600 et 600 mm, la liste de quincaillerie a une ligne Rail de suspension pour chaque caisson, soit au total 1 × 800 mm et 2 × 600 mm.
Le caisson d’angle haut et les caissons suspendus qui ne sont pas des caissons hauts (par exemple de la catégorie Salle de bains) n’ont pas ce champ et ne reçoivent pas de ferrures. Comptez vous-même les ferrures pour eux.
Un nouveau caisson et un modèle reçoivent le type du panneau Quincaillerie du projet, cadre Abattants et caissons hauts. C’est là que vous donnez des ferrures à tout le projet d’un coup, avec le bouton Appliquer à tous, qui écrit toute la quincaillerie du projet (voir Quincaillerie du projet).

Dans le prix : la ferrure à la pièce (code HANGER dans la liste de prix), et le rail au mètre de longueur de caisson (code HANGING_RAIL_M). Les mêmes lignes vont dans la commande fournisseur.

Quincaillerie des abattants et ferrures de suspension pour tout le projet¶

Vous n’avez pas à choisir le relevage d’abattant et les ferrures de suspension pour chaque caisson. Dans l’onglet EFS, panneau Quincaillerie du projet, le cadre Abattants et caissons hauts contient les deux mêmes champs : Relevage d’abattant et Ferrures de suspension.

Les nouveaux caissons et les modèles reçoivent automatiquement ces valeurs.
Appliquer à tous écrit la quincaillerie du projet sur tous les caissons, et Appliquer à la sélection uniquement sur les caissons sélectionnés. Toute la quincaillerie du panneau est écrite (assemblages, charnières, coulisses, poignées…), pas seulement ces deux champs.
Mes réglages les enregistre comme valeurs de départ de chaque nouveau projet (voir Mes réglages).
Copier sur les caissons sélectionnés transfère le relevage d’abattant dans le groupe Façades, et les ferrures de suspension dans le groupe Charnières, coulisses et assemblages (voir Copier sur les caissons sélectionnés).

Tout sur le panneau Quincaillerie du projet se trouve dans le chapitre Quincaillerie du projet.

Problèmes fréquents et solutions¶

Le caisson haut n’est pas sur la ligne des 2150 mm. Le caisson n’a pas 720 mm de hauteur, ou Hauteur des caissons hauts a été modifiée. La ligne vaut Hauteur des caissons hauts plus la hauteur du caisson. Pour un caisson de petite hauteur, voir Un caisson haut de petite hauteur sur la ligne haute.

Le caisson haut s’est placé à côté d’un caisson bas, et non à côté des caissons hauts. Un caisson bas était sélectionné. Sélectionnez le dernier caisson haut et cliquez de nouveau sur le modèle, ou cliquez dans le vide et ajoutez-le avec la vue à 000°.

Le premier caisson haut s’est placé dans le coin, au-dessus du caisson d’angle. Avec la vue à 000°, le premier caisson haut va dans le coin des murs A et D. S’il doit aller ailleurs, déplacez-le avec 1 ou sélectionnez d’abord le caisson à côté duquel il doit aller.

Un caisson haut monté est revenu à son ancienne hauteur. Hauteur des caissons hauts a été modifiée ou U a été pressée. Montez-le de nouveau avec 3.

Les façades du caisson haut sont revenues au groupe F 2. La modification de Hauteur des caissons hauts et U remettent les façades des caissons hauts dans F 2. Changez de nouveau le groupe après avoir réglé la hauteur.

Il n’y a pas de case Caisson haut. Le caisson a des pieds. Réglez Pieds → Type : Aucun ou appuyez plusieurs fois sur L jusqu’à ce que les pieds disparaissent.

U ne fonctionne pas sur le caisson d’angle. La touche ne fonctionne que sur les caissons ordinaires. Pour le caisson d’angle, cochez Caisson haut dans le panneau Propriétés du caisson d’angle.

Le caisson haut a des pieds dans le vide. U ne retire pas les pieds. Appuyez plusieurs fois sur L jusqu’à ce que les pieds disparaissent.

Je ne vois pas le champ Relevage d’abattant. Le caisson n’a pas d’abattant Ouverture en haut. Dans le panneau Façade, choisissez Type : Ouverture en haut.

La ligne du facteur de puissance est rouge. Le facteur de puissance ou la hauteur de l’abattant est en dehors de la plage du relevage. Voir La ligne rouge.

Le facteur de puissance est trop faible et la ligne indique hors plage. L’abattant est ouvert. Fermez-le avec O.

L’abattant n’a pas de charnières dans la liste de quincaillerie. Le relevage maintient l’abattant à lui seul. Seuls Relevant avec charnières (type AVENTOS HK-XS) et Aucun (charnières) ont des charnières.

Je ne vois pas le champ Ferrures de suspension. Le caisson n’est pas un caisson haut, ou c’est un caisson d’angle. Cochez Caisson haut ou appuyez sur U.

La colonne réfrigérateur s’est placée par-dessus un autre caisson du mur D. La règle de la vue 270° tient compte de tous les caissons bas du projet. Appuyez sur Ctrl+Z, cliquez sur le dernier caisson du mur D et ajoutez la colonne réfrigérateur à côté.

La colonne ne s’arrête pas sur la ligne des caissons hauts. Hauteur des caissons hauts n’est pas de 1430 mm. Modifiez la Hauteur des colonnes, car elles ne suivent pas ce champ.

Raccourcis de ce chapitre¶

Touche	Action
`U`	Caisson haut / bas pour les caissons sélectionnés
`C`	Nouveau caisson à côté du caisson sélectionné ; à côté d’un caisson haut, le nouveau est aussi un caisson haut
`3`	Déplacer le long de Z : tapez la distance en mm et validez avec `Enter`
`1` / `2`	Déplacer le long de X / Y
`L`	Pieds suivants (jusqu’à Aucun avant `U`)
`O`	Ouvrir / fermer les portes, les abattants et les tiroirs
`X`	Supprimer le caisson, avec ses caissons liés
bouton central de la souris	Tourner la vue (000°, 090°, 180°, 270° dans l’en-tête)
`Ctrl`+`Z`	Annuler la dernière action

Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.

Suite¶

Chapitre suivant : Le plan de travail : découpes et jonction d’angle
