Pensili, colonne e ribalte¶

In questo capitolo la cucina del capitolo B02 riceve i pensili sulla parete A, una ribalta con meccanismo di sollevamento, le attaccaglie su una barra a muro e una colonna frigorifero sulla parete D. Imparerai a che altezza EFS tiene i pensili e come si calcola la loro linea, come un mobile diventa un pensile, quali colonne ci sono tra i modelli e come EFS sceglie la forza del meccanismo ribalta in base al fattore di potenza.

Video: B03 Pensili, colonne e ribalte

Lo stesso flusso di lavoro in un video di un minuto e mezzo, in inglese.

Guarda su YouTube (video in inglese)

Prima di iniziare¶

Apri il progetto con la fila delle basi del capitolo Basi e mobile angolare: il mobile angolare nell'angolo delle pareti A e D, la base lavello, lo spazio per la lavastoviglie, i cassetti e il mobile a quattro cassetti sulla parete D.
Nella barra degli strumenti a sinistra deve essere selezionato lo strumento EFS, e nell'intestazione l'opzione di posizionamento Allineamento in avanti.
Le regole con cui un nuovo mobile si posiziona accanto a quello selezionato o alla fine della fila sono descritte in Dove si posiziona un nuovo mobile. Le stesse regole valgono per i pensili, salvo che i pensili guardano i pensili.

Il flusso di lavoro del video¶

Clicca su uno spazio vuoto. Guarda da davanti: l'intestazione mostra 000°.
Nella scheda EFS - Modelli espandi Pensili cucina, cerca due ante e clicca su Due ante. Il pensile si posiziona sulla parete A, nell'angolo vicino alla parete D, con il bordo superiore a 2150 mm. Vedi Altezza dei pensili.
Con il pensile selezionato, cerca un'anta e clicca due volte su Un'anta. Ogni nuovo pensile si mette a destra del precedente. Il secondo riceve il nome Un'anta - 2.

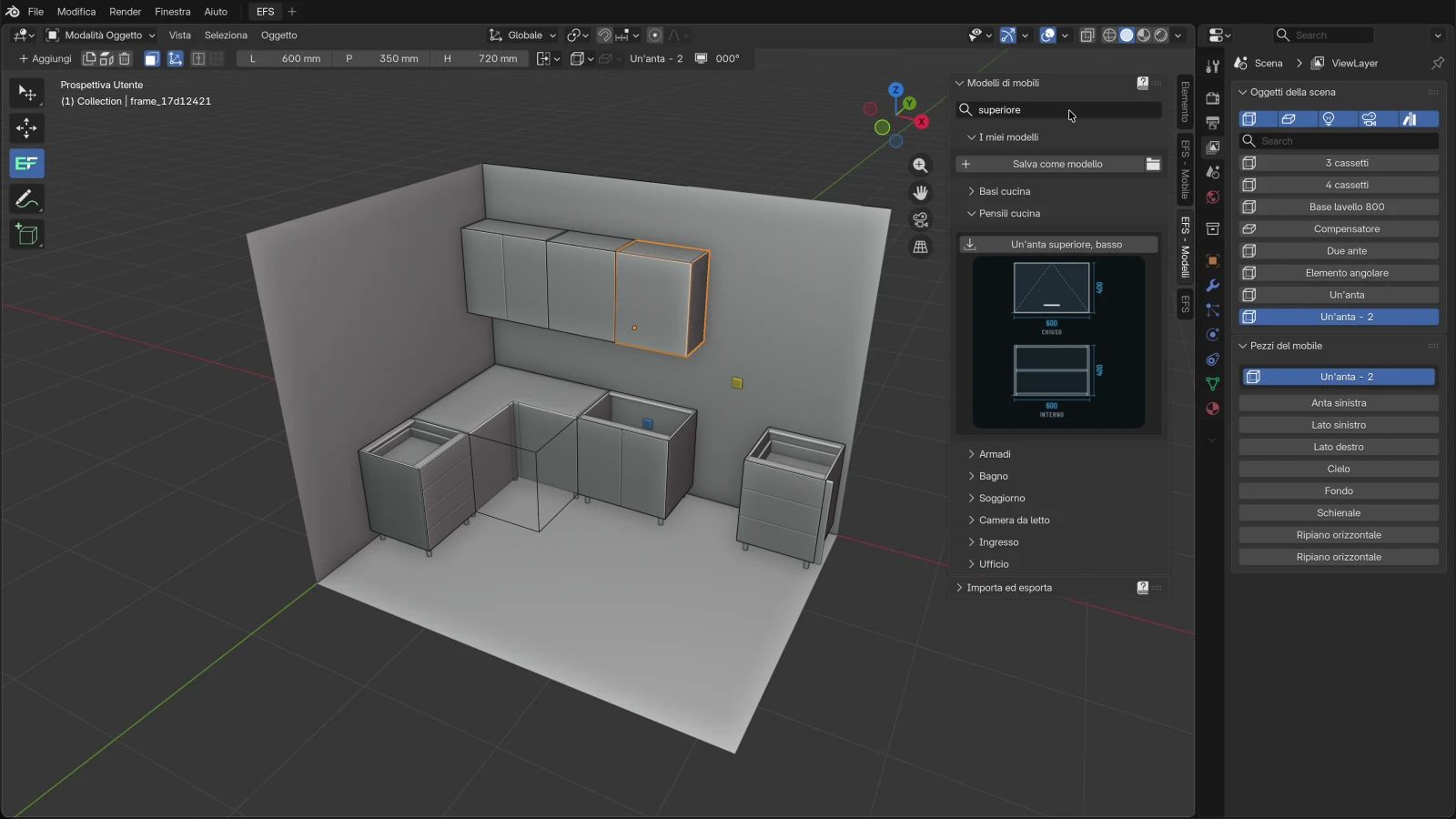

Cerca superiore e clicca su Un'anta superiore, basso. È un pensile alto 400 mm con una ribalta che si apre verso l'alto. Vedi Ribalta con meccanismo di sollevamento.
Apri la scheda EFS - Mobile e il pannello Ferramenta e giunzioni. Nel campo Meccanismo ribalta scegli Ribalta (tipo AVENTOS HK top). Sotto compare la riga FP 1262 (3,2 kg): forza 2.
Nel campo Attaccaglie pensile scegli Attaccaglie su barra a muro. Vedi Attaccaglie dei pensili.
Clicca su uno spazio vuoto e gira la vista verso la parete D, finché l'intestazione mostra 270°.
Nella scheda EFS - Modelli espandi Basi cucina, cerca frigorifero e clicca su Frigorifero. La colonna si posiziona alla fine della parete D, nell'angolo vicino alla parete C. Vedi Colonne.

Altezza dei pensili¶

Tutti i pensili del progetto sono appesi alla stessa altezza. Questa altezza la scrivi una volta sola, nella scheda EFS, pannello Proprietà scena.

Nella scheda EFS, clicca sul titolo del pannello Proprietà scena per aprirlo.
Clicca sul campo Altezza pensili, scrivi l'altezza in mm e premi Enter.

Tutti i pensili del progetto si spostano subito alla nuova altezza.

Il pannello Proprietà scena¶

Opzione	Cosa fa	Predefinito	Valori
Altezza pensili	Altezza da terra del fondo dei fusti dei pensili. Vale per tutti i pensili del progetto.	1430 mm	1000–3000 mm
Opzioni di posizionamento	Come viene posizionato un nuovo mobile: Allineamento in avanti, Scorrimento sull'asse X, Scorrimento sull'asse Y, Scorrimento sugli assi X e Y. Uguale al menu a tendina nell'intestazione. Vedi Opzioni di posizionamento.	Allineamento in avanti	4 opzioni
Camera precedente, Camera successiva	La camera precedente o successiva del progetto diventa attiva, e la vista passa alla camera.	–	pulsanti, grigi finché il progetto non ha almeno due camere

Nota

Altezza pensili si salva con il progetto. Un nuovo progetto la prende da Le mie impostazioni, se le hai salvate (vedi Le mie impostazioni). I progetti più vecchi, del periodo in cui l'altezza predefinita era 1400 mm, mantengono l'altezza a cui si trovano i loro pensili quando li apri.

La linea superiore dei pensili¶

Il campo Altezza pensili è l'altezza del bordo inferiore dei pensili. Il bordo superiore è il bordo inferiore più l'altezza del mobile. I pensili dei modelli sono alti 720 mm, quindi con l'altezza predefinita finiscono tutti a 1430 + 720 = 2150 mm. Anche le colonne dei modelli finiscono sulla stessa linea: 100 mm di piedini e 2050 mm di fusto.

Le altezze nella cucina del video, dal basso verso l'alto:

Cosa	Da terra fino a	Come
Piedini delle basi	100 mm	I modelli poggiano su piedini da 100 mm.
Sommità del fusto delle basi	820 mm	100 + 720 mm
Sommità del piano di lavoro	858 mm	820 + 38 mm (il piano di lavoro del capitolo Il piano di lavoro)
Fondo dei pensili	1430 mm	Altezza pensili
Sommità dei pensili da 720 mm	2150 mm	1430 + 720 mm
Sommità delle colonne	2150 mm	100 + 2050 mm

Tra il piano di lavoro e i pensili restano quindi 572 mm.

Una linea diversa: se i pensili devono finire a 2300 mm, scrivi Altezza pensili 2300 − 720 = 1580 mm. Poi cambia tu l'Altezza delle colonne a 2200 mm (2300 − 100 mm di piedini), perché non seguono il campo.

Cosa cambia con l'altezza¶

Quando cambi Altezza pensili:

Tutti i pensili del progetto, compresi i pensili angolari, si spostano in modo che il loro fondo sia alla nuova altezza.
Un pensile più basso o più alto di 720 mm si posiziona con il fondo alla nuova altezza. La sua sommità non è sulla linea degli altri.
I frontali di tutti i pensili tornano al gruppo materiali F 2.
Basi e colonne non si spostano.
I modelli sospesi di altre categorie (bagno, soggiorno, camera da letto, ingresso, ufficio) non sono pensili. Mantengono la loro altezza di montaggio.

Attenzione

Un pensile che hai alzato o abbassato a mano (3) torna ad Altezza pensili appena cambi quel campo o premi U. Lo stesso vale per il gruppo materiali dei frontali: un frontale che hai spostato in un altro gruppo torna a F 2. Imposta prima Altezza pensili, e solo dopo sposta i singoli mobili e cambia il gruppo dei loro frontali.

Pensile: il tasto U e la casella¶

Qualsiasi mobile può diventare un pensile. Un pensile è appeso ad Altezza pensili, e i suoi frontali vanno nel gruppo F 2, così possono avere un decorativo diverso dai frontali delle basi.

Un mobile diventa un pensile in due modi:

selezionalo e premi U; lo stesso U lo ritrasforma in una base;
nella scheda EFS - Mobile, pannello Proprietà mobile, spunta la casella Pensile.

Cosa succede:

	Pensile	Base
Altezza da terra	Fondo ad Altezza pensili	A terra
Gruppo materiali dei frontali e dei frontali cassetto	F 2	F 1
Il campo Attaccaglie pensile nel pannello Ferramenta e giunzioni	Visibile	Non visibile
Posizionamento dei nuovi mobili	I pensili guardano i pensili	Le basi guardano le basi

Regole:

La casella Pensile è visibile solo finché il mobile non ha piedini. Quando aggiungi i piedini al mobile, smette di essere un pensile.
U non toglie i piedini. Prima togli i piedini a un mobile che li ha (L finché non mostra Nessuno), poi premi U.
U agisce su tutti i mobili selezionati: diventano tutti pensili o tutti basi, seguendo il mobile attivo. Non funziona sul mobile angolare; il mobile angolare ha la sua casella Pensile nel pannello Proprietà mobile angolare.
La profondità non cambia. Un mobile aggiunto con C è profondo 580 mm. I pensili dei modelli sono profondi 350 mm, quindi scrivi Profondità 350 mm anche per questo.
La maniglia resta dov'era. La ferramenta del progetto mette la maniglia di un pensile sul bordo opposto (il Bordo superiore del progetto diventa il bordo inferiore del pensile), ma solo sui nuovi mobili e quando clicchi su Applica ai selezionati o Applica a tutti nel pannello Ferramenta del progetto. Vedi Ferramenta del progetto.

Suggerimento

Il modo più rapido per ottenere un nuovo pensile è accanto a uno esistente: clicca su un pensile e premi C. Il nuovo mobile si mette accanto e prende la sua altezza, la profondità, l'altezza da terra e lo stato di pensile. Non riceve i piedini da Le mie impostazioni (vedi Le mie impostazioni).

Pensili dai modelli¶

La categoria Pensili cucina ha 13 modelli. Sono tutti profondi 350 mm ed entrano come pensili. Miniature e dimensioni sono nell'elenco dei modelli.

Altezza del modello	Modelli	Sommità all'altezza predefinita
720 mm	Due ante, Un'anta, Pensile a giorno lato sinistro, Pensile a giorno lato destro, Pensile a giorno verticale stretto, Elemento angolare	2150 mm
400 mm	Due ante, basso, Un'anta, basso, Un'anta superiore, basso	1830 mm
300 mm	Pensile a giorno, Pensile a giorno largo	1730 mm
1100 mm	Due ante, alto, Un'anta, alto	2530 mm

Dove si posiziona un modello di pensile¶

Situazione	Dove si posiziona
È selezionato un mobile (pensile o base)	Alla sua destra, con lo schienale in linea, e se il lato destro è occupato, alla sua sinistra. Il suo fondo è ad Altezza pensili. Un modello di pensile accanto a una base selezionata si posiziona quindi di fianco, non sopra.
Niente è selezionato, vista 000°	All'estremità destra della fila dei pensili, con le spalle alla parete A. Il primo pensile si posiziona nell'angolo vicino alla parete D.
Niente è selezionato, vista 270°	Con le spalle alla parete D, davanti al pensile che sta più avanti. I pensili sulla parete A sono profondi 350 mm, quindi il primo pensile sulla parete D si posiziona subito davanti a loro.
Vista 090° o 180°	Segue il mouse finché non lo posi con un clic.

Un modello mantiene la propria altezza da terra anche quando va accanto al mobile selezionato. Se il pensile selezionato è stato alzato a mano, il modello si posiziona comunque con il fondo ad Altezza pensili. Un mobile creato con C prende l'altezza di quello selezionato.

Un pensile basso sulla linea superiore¶

I pensili bassi si posizionano con il fondo ad Altezza pensili, come nel video: il pensile con ribalta da 400 mm finisce a 1830 mm. Se un pensile basso deve finire sulla linea dei 2150 mm (ad es. sopra la cappa), alzalo:

Clicca sul pensile basso.
Premi 3, scrivi la differenza di altezza (per 400 mm: 720 − 400 = 320) e premi Enter.

Ora il mobile è appeso da 1750 a 2150 mm. Alzato così, resta finché non cambi Altezza pensili o premi U (sezione Cosa cambia con l'altezza).

Puoi allineare dal basso due pensili di altezze diverse con Allinea all'attivo (vedi Allinea all'attivo). Non li allinea dall'alto.

Pensile angolare¶

Il modello Elemento angolare nella categoria Pensili cucina è un pensile angolare di 900 × 900 × 720 mm, senza piedini. Il suo Lato frontale è di 568 × 568 mm, quindi i bracci sono profondi 332 mm, 350 mm con le ante: a filo con i frontali dei pensili. Come mettere un mobile angolare in un angolo è descritto in Mobile angolare nell'angolo della stanza.

Il pensile angolare sta sempre ad Altezza pensili: se lo sposti in alto o in basso, EFS lo rimette subito a quell'altezza. Non ha il campo Attaccaglie pensile e non riceve attaccaglie nell'elenco ferramenta.

Colonne¶

Le colonne sono nella categoria Basi cucina, perché poggiano a terra. EFS le posiziona come basi: guardano le basi e vanno alla fine della fila delle basi o accanto al mobile selezionato.

Modello	Dimensioni (L × P × H)	Sommità	Cosa ha
Frigorifero	600 × 580 × 2050 mm	2150 mm	Colonna per frigorifero da incasso: due ante e un vano con ribalta in alto (tre fusti).
Colonna forno - cassetti	600 × 580 × 2050 mm	2150 mm	Tre cassetti in basso, sopra un vano forno da 600 mm, un'anta in alto (due fusti).
Colonna forno - un'anta	600 × 580 × 2050 mm	2150 mm	Un'anta in basso, un vano da 600 mm, un'anta in alto.
Colonna forno 3 cassetti 2 2 1 - gola	600 × 580 × 2050 mm	2150 mm	Cassetti 2 2 1 in basso, un vano da 600 mm, un'anta in alto, profilo Gola.
Dispensa 600	600 × 580 × 2050 mm	2150 mm	Due ante una sopra l'altra, cinque ripiani. L'anta inferiore è alta quanto i frontali delle basi.
Forno medio	600 × 580 × 1330 mm	1430 mm	Tre cassetti, sopra un vano da 600 mm per un forno all'altezza degli occhi. La sommità è in linea con il fondo dei pensili.
Forno	600 × 580 × 720 mm	820 mm	Un vano per un forno da incasso sotto il piano di lavoro e, sotto il vano, un cassetto basso (due fusti).

Poggiano tutte su piedini da 100 mm. La sommità a 2150 mm coincide con la sommità dei pensili solo con l'Altezza pensili predefinita di 1430 mm.

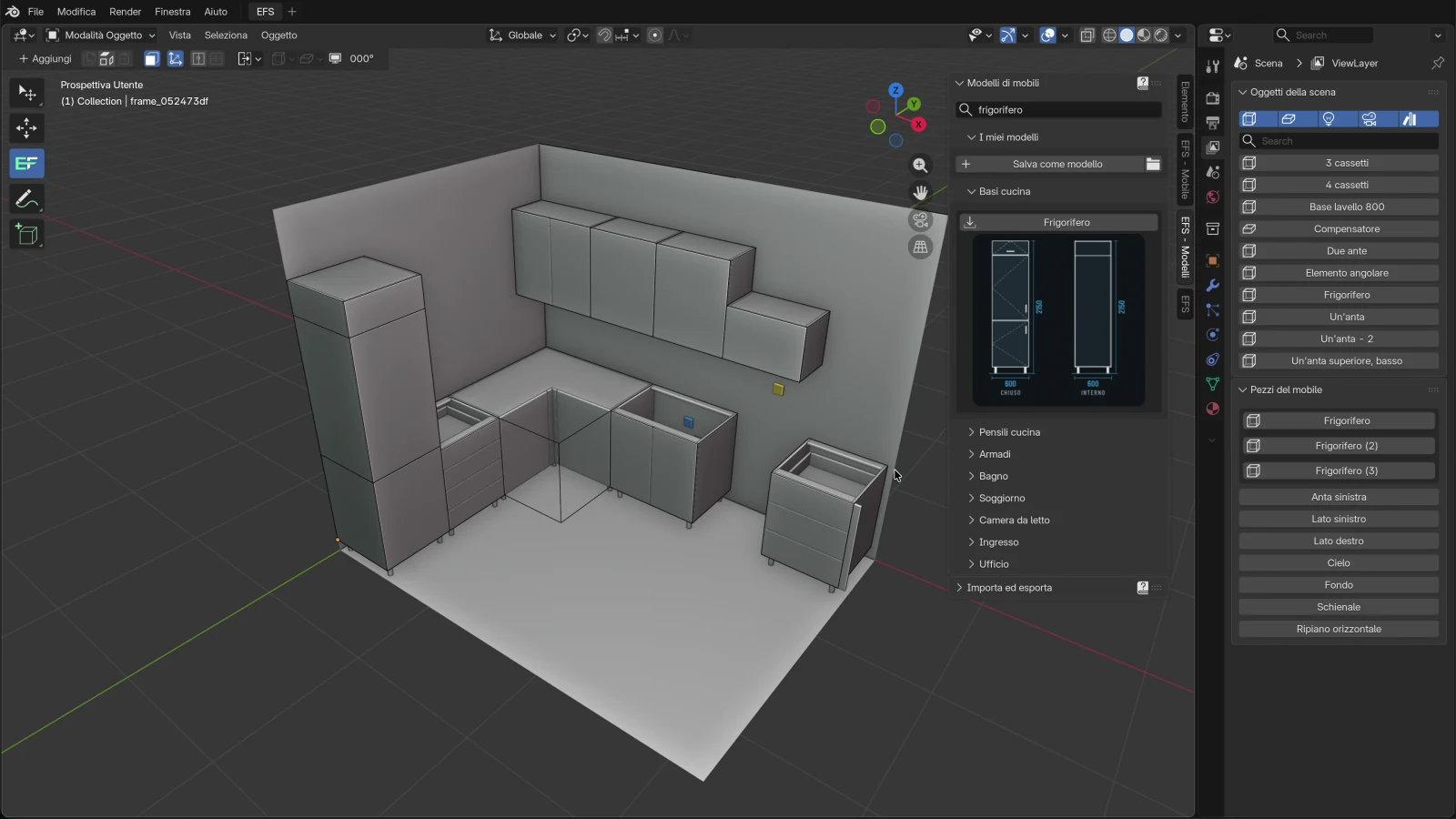

Frigorifero sulla parete D¶

Come nel video:

Clicca su uno spazio vuoto.
Gira la vista con il tasto centrale del mouse finché l'intestazione mostra 270°.
In Basi cucina, cerca frigorifero e clicca su Frigorifero.

La colonna frigorifero volta le spalle alla parete D e si posiziona davanti alla base che sta più avanti. Nel video è il mobile a quattro cassetti, quindi la colonna frigorifero occupa gli ultimi 600 mm della parete D, nell'angolo vicino alla parete C.

Suggerimento

Se sulla parete D ci sono già diversi mobili, clicca sull'ultimo di essi e solo dopo clicca su Frigorifero. La colonna frigorifero si mette allora accanto al mobile selezionato, e non secondo la regola della vista a 270°, che guarda tutte le basi del progetto.

Una colonna composta da più fusti¶

Il frigorifero, le colonne forno e la dispensa sono composti da fusti legati tra loro come Collegamenti. Il fusto principale porta il nome del modello, e gli altri ricevono un suffisso, ad es. Frigorifero (2) e Frigorifero (3). Sono tutti nell'elenco Pezzi del mobile del fusto principale.

Quando sposti o giri il fusto principale, gli altri lo seguono.
Quando cambi la sua larghezza o profondità, gli altri ricevono la stessa misura: nel modello sono attive le caselle Larghezza e Profondità sotto Includi nel ridimensionamento.
Il vano in cima alla colonna frigorifero ha la sua ribalta. Clicca sulla ribalta del vano, poi scegli un Meccanismo ribalta nel pannello Ferramenta e giunzioni, come per qualsiasi ribalta.
X sul fusto principale elimina anche i fusti collegati.

Come funziona il collegamento è descritto nel capitolo Mobili collegati in una fila.

Ribalta con meccanismo di sollevamento¶

Una ribalta è un frontale incernierato in alto. Nel pannello Frontale è Tipo: Apertura in alto. Tra i modelli è Un'anta superiore, basso (600 × 350 × 400 mm), e fuori dalla cucina Pensile con anta a sollevamento nella categoria Soggiorno e Pensile con ribalta nella categoria Ingresso. I tipi di frontale sono descritti in Come è costruito un mobile.

La ribalta aperta è sostenuta da un meccanismo di sollevamento. EFS ne sceglie la forza in base al fattore di potenza e lo mette nell'elenco ferramenta e nel prezzo.

Scegli il meccanismo¶

Clicca sulla ribalta o su un pannello qualsiasi del mobile con la ribalta.
Nella scheda EFS - Mobile, apri il pannello Ferramenta e giunzioni.

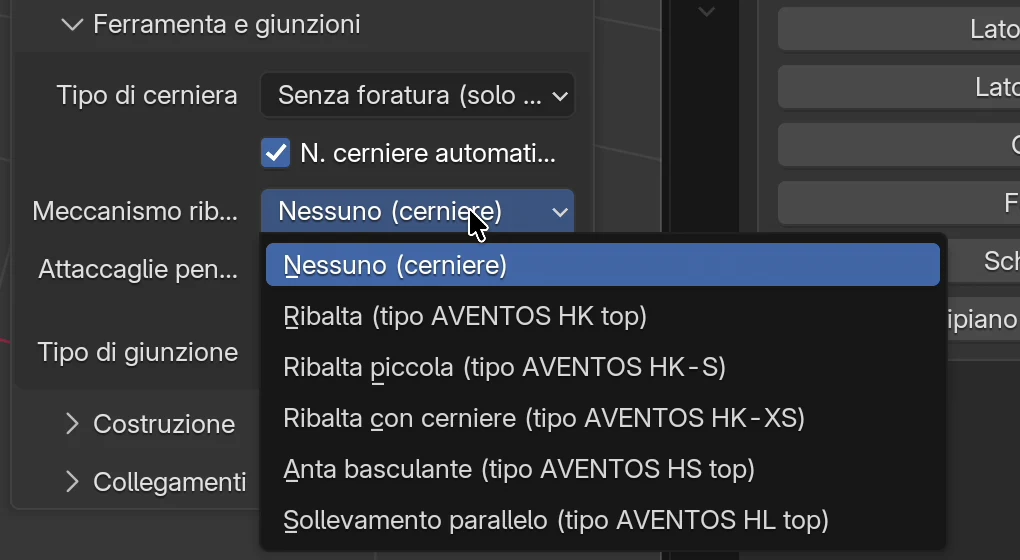

Apri il menu a tendina Meccanismo ribalta e scegli un meccanismo.
Leggi la riga FP … (… kg): … sotto il campo. Alla fine della riga c'è la forza del meccanismo che EFS suggerisce.

Il campo Meccanismo ribalta compare solo quando il mobile ha un frontale Apertura in alto. Una ribalta Apertura in basso non ha meccanismo: la sostengono le cerniere.

Meccanismi¶

I meccanismi sono nel catalogo ferramenta di EFS. I nomi e gli intervalli seguono come esempio Blum AVENTOS.

Meccanismo nel menu	Altezza del frontale	Forze e intervallo del fattore di potenza	Cerniere sulla ribalta
Nessuno (cerniere)	–	–	Sì
Ribalta (tipo AVENTOS HK top)	180–600 mm	forza 1: 400–1000, forza 2: 750–1500, forza 3: 1500–2600, forza 4: 2400–5500	No
Ribalta piccola (tipo AVENTOS HK-S)	180–400 mm	forza 1: 220–500, forza 2: 400–1000, forza 3: 960–2215	No
Ribalta con cerniere (tipo AVENTOS HK-XS)	240–600 mm	forza 1: 200–1000, forza 2: 500–1500, forza 3: 800–1800	Sì
Anta basculante (tipo AVENTOS HS top)	350–800 mm	forza A: 500–1200, forza B: 1100–2600, forza C: 2400–5500	No
Sollevamento parallelo (tipo AVENTOS HL top)	300–580 mm	forza 1: 500–1500, forza 2: 1200–3000, forza 3: 2600–5500	No

Il predefinito è Nessuno (cerniere). Un nuovo mobile e un modello ricevono il meccanismo dal pannello Ferramenta del progetto, riquadro Ribalte e pensili (vedi Ferramenta del progetto).

Attenzione

Gli intervalli nel catalogo sono un esempio. Prima di ordinare, verifica la forza nel catalogo aggiornato del produttore.

Fattore di potenza¶

Il fattore di potenza è l'altezza del frontale in mm per il peso del frontale in kg. EFS lo calcola da solo:

Prende le dimensioni della ribalta: altezza, larghezza e spessore.
Peso = altezza × larghezza × spessore × 750 kg/m³. Se il mobile ha una maniglia (Maniglia a barra o Pomolo), aggiunge 0,3 kg.
Fattore di potenza = altezza del frontale (mm) × peso (kg).
Sceglie la prima forza del meccanismo il cui intervallo contiene il fattore di potenza.

Esempio dal video, un mobile di 600 × 400 mm con una ribalta senza maniglia:

Passo	Calcolo	Risultato
Ribalta (Gioco 2 mm)	596 × 396 × 18 mm
Peso	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Fattore di potenza	396 mm × 3,19 kg	1262
Forza	1262 è nell'intervallo della forza 2 (750–1500), e non in quello della forza 1 (400–1000)	forza 2

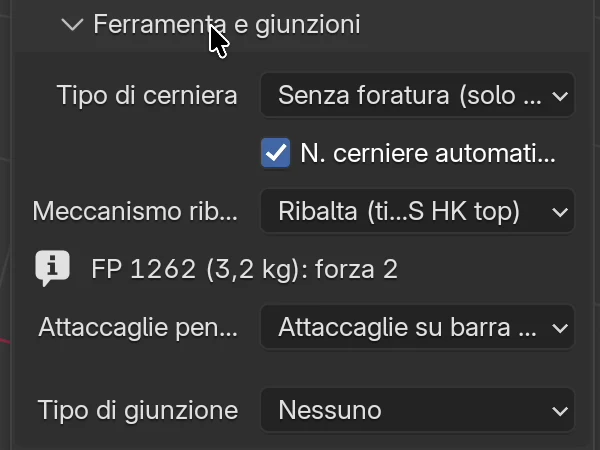

Il pannello lo mostra come FP 1262 (3,2 kg): forza 2. Con una maniglia il peso sarebbe 3,5 kg e il fattore di potenza 1381, di nuovo forza 2.

Regole:

Quando gli intervalli di due forze si sovrappongono, EFS sceglie la prima, quella più debole.
EFS calcola con una densità di 750 kg/m³ per ogni decorativo. Per un frontale più pesante (legno massiccio, vetro, telaio in alluminio), verifica la forza nel catalogo del produttore.
Quando cambi le dimensioni del mobile, lo spessore o il gioco del frontale, o la maniglia, il fattore di potenza viene ricalcolato.
Leggi il fattore di potenza mentre la ribalta è chiusa. Mentre è aperta (O), EFS misura il frontale aperto e il numero nella riga non è corretto.

La riga rossa¶

La riga del fattore di potenza diventa rossa quando:

Motivo	Cosa dice	Cosa fare
Nessuna forza ha un intervallo che contiene il fattore di potenza	FP … (… kg): fuori intervallo	Scegli un altro meccanismo o cambia la misura della ribalta.
L'altezza della ribalta è fuori dall'intervallo del meccanismo (ad es. più di 600 mm per Ribalta)	La forza è indicata, ma la riga è rossa	Scegli un meccanismo per quell'altezza del frontale (tabella sopra) o cambia l'altezza del mobile.

Una riga rossa non blocca l'esportazione. Anche un meccanismo fuori intervallo va nell'elenco ferramenta, così lo individui facilmente.

Cerniere con il meccanismo¶

Tutti i meccanismi tranne Ribalta con cerniere (tipo AVENTOS HK-XS) sostengono la ribalta da soli. Con questi, EFS non fora cerniere nella ribalta e non le conta nell'elenco ferramenta né nel prezzo. I campi Tipo di cerniera, N. cerniere automatico e Cerniere restano nel pannello, ma non hanno effetto sulla ribalta.

Con Nessuno (cerniere) e Ribalta con cerniere, la ribalta riceve le cerniere dai campi Tipo di cerniera e Cerniere, come un'anta.

EFS non fora i fori per il meccanismo stesso. Monta il meccanismo con la dima del produttore.

Il meccanismo nell'elenco ferramenta e nel prezzo¶

Dove	Cosa dice
Elenco ferramenta (il foglio Ferramenta nel file Excel della distinta di taglio, l'elenco ferramenta nel PDF)	Il nome del meccanismo, ad es. Ribalta (tipo AVENTOS HK top), con il dettaglio forza 2, FP 1262, un set per ribalta.
Ordine al fornitore	La stessa riga. Le ribalte con lo stesso meccanismo e lo stesso dettaglio si sommano in un'unica riga.
Stima dei costi e preventivo	Un set per ribalta, al prezzo del listino prezzi.

L'elenco ferramenta è descritto in Distinta di taglio e misura di taglio, l'ordine in Il pacchetto di produzione e l'ordine al fornitore, e i prezzi in Un preventivo per il cliente.

Per utenti esperti: il tuo catalogo dei meccanismi

I meccanismi sono nel file lifts.json nella cartella hardware dell'add-on. Metti una tua copia nella cartella user_hardware dentro la cartella dati utente di EFS (dove si trova quella cartella, vedi il capitolo Installazione, licenza e account). Una voce con la stessa chiave (ad es. HK_TOP) sostituisce quella integrata, e una chiave nuova si aggiunge dopo quelle integrate.

Lo stesso file contiene due numeri per il calcolo del peso: density (densità del materiale, predefinita 750 kg/m³) e handle_weight (peso di una maniglia, predefinito 0,3 kg). Ogni meccanismo ha front_height (intervallo di altezza del frontale), devices (forze con un intervallo pf), hinges (se la ribalta ha bisogno di cerniere) e price_code (il codice nel listino prezzi).

Codici nel listino prezzi, foglio Other: LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, per set. Una modifica al catalogo vale dopo il riavvio del programma.

Attaccaglie dei pensili¶

Le attaccaglie sono la ferramenta con cui un pensile si appende alla parete. EFS non le disegna né le fora, ma le conta nell'elenco ferramenta e nel prezzo.

Clicca sul pensile.
Nella scheda EFS - Mobile, apri il pannello Ferramenta e giunzioni.

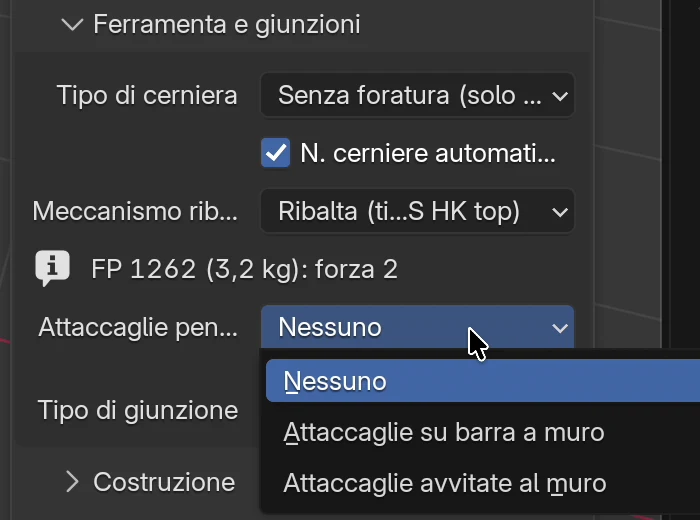

Nel campo Attaccaglie pensile scegli il tipo.

Tipo	Cosa va nell'elenco ferramenta per mobile	Predefinito
Nessuno	Niente.	sì
Attaccaglie su barra a muro	2 × Attaccaglia pensile (dettaglio regolabile) e 1 × Barra di aggancio lunga quanto il mobile, ad es. 600 mm
Attaccaglie avvitate al muro	2 × Attaccaglia pensile (dettaglio regolabile), senza barra

Regole:

Il campo compare solo su un pensile. Quando ritrasformi il mobile in una base, le attaccaglie non vengono contate, anche se il tipo resta impostato.
Ogni mobile riceve la sua barra, lunga quanto la sua larghezza. Per una fila di pensili da 800, 600 e 600 mm, l'elenco ferramenta ha una riga Barra di aggancio per ogni mobile, in totale 1 × 800 mm e 2 × 600 mm.
Il pensile angolare e i mobili sospesi che non sono pensili (ad es. della categoria Bagno) non hanno il campo e non ricevono attaccaglie. Per questi conta tu le attaccaglie.
Un nuovo mobile e un modello ricevono il tipo dal pannello Ferramenta del progetto, riquadro Ribalte e pensili. Lì dai le attaccaglie a tutto il progetto in una volta, con il pulsante Applica a tutti, che scrive tutta la ferramenta del progetto (vedi Ferramenta del progetto).

Nel prezzo: l'attaccaglia al pezzo (codice HANGER nel listino prezzi), e la barra al metro di lunghezza del mobile (codice HANGING_RAIL_M). Le stesse righe vanno nell'ordine al fornitore.

Ferramenta per ribalte e attaccaglie per tutto il progetto¶

Non devi scegliere il meccanismo ribalta e le attaccaglie per ogni mobile. Nella scheda EFS, pannello Ferramenta del progetto, il riquadro Ribalte e pensili ha gli stessi due campi: Meccanismo ribalta e Attaccaglie pensile.

I nuovi mobili e i modelli ricevono questi valori automaticamente.
Applica a tutti scrive la ferramenta del progetto su tutti i mobili, e Applica ai selezionati solo su quelli selezionati. Viene scritta tutta la ferramenta del pannello (giunzioni, cerniere, guide cassetto, maniglie…), non solo questi due campi.
Le mie impostazioni li salva come valori di partenza per ogni nuovo progetto (vedi Le mie impostazioni).
Copia sui mobili selezionati trasferisce il meccanismo ribalta nel gruppo Frontali, e le attaccaglie nel gruppo Cerniere, guide e giunzioni (vedi Copia sui mobili selezionati).

Tutto sul pannello Ferramenta del progetto è nel capitolo Ferramenta del progetto.

Problemi comuni e soluzioni¶

Il pensile non è sulla linea dei 2150 mm. Il mobile non è alto 720 mm, oppure Altezza pensili è stata cambiata. La linea è Altezza pensili più l'altezza del mobile. Per un pensile basso, vedi Un pensile basso sulla linea superiore.

Il pensile si è messo accanto a una base, non accanto ai pensili. Era selezionata una base. Seleziona l'ultimo pensile e clicca di nuovo sul modello, oppure clicca su uno spazio vuoto e aggiungilo con la vista a 000°.

Il primo pensile si è messo nell'angolo, sopra il mobile angolare. Con la vista a 000°, il primo pensile va nell'angolo delle pareti A e D. Se ti serve altrove, spostalo con 1 o seleziona prima il mobile accanto a cui deve andare.

Un pensile alzato è tornato alla sua vecchia altezza. È stata cambiata Altezza pensili o è stato premuto U. Alzalo di nuovo con 3.

I frontali del pensile sono tornati al gruppo F 2. Cambiare Altezza pensili e U rimettono i frontali dei pensili in F 2. Cambia di nuovo il gruppo dopo aver impostato l'altezza.

Non c'è la casella Pensile. Il mobile ha i piedini. Imposta Piedini → Tipo: Nessuno o premi L più volte finché i piedini spariscono.

U non funziona sul mobile angolare. Il tasto funziona solo sui mobili normali. Per il mobile angolare, spunta Pensile nel pannello Proprietà mobile angolare.

Il pensile ha i piedini in aria. U non toglie i piedini. Premi L più volte finché i piedini spariscono.

Non vedo il campo Meccanismo ribalta. Il mobile non ha una ribalta Apertura in alto. Nel pannello Frontale, scegli Tipo: Apertura in alto.

La riga del fattore di potenza è rossa. Il fattore di potenza o l'altezza della ribalta sono fuori dall'intervallo del meccanismo. Vedi La riga rossa.

Il fattore di potenza è troppo piccolo e la riga dice fuori intervallo. La ribalta è aperta. Chiudila con O.

La ribalta non ha cerniere nell'elenco ferramenta. Il meccanismo sostiene la ribalta da solo. Solo Ribalta con cerniere (tipo AVENTOS HK-XS) e Nessuno (cerniere) hanno cerniere.

Non vedo il campo Attaccaglie pensile. Il mobile non è un pensile, oppure è un mobile angolare. Spunta Pensile o premi U.

La colonna frigorifero si è messa sopra un altro mobile sulla parete D. La regola della vista a 270° guarda tutte le basi del progetto. Premi Ctrl+Z, clicca sull'ultimo mobile sulla parete D e aggiungi la colonna frigorifero accanto a esso.

La colonna non finisce sulla linea dei pensili. Altezza pensili non è 1430 mm. Cambia l'Altezza delle colonne, perché non seguono il campo.

Scorciatoie in questo capitolo¶

Tasto	Azione
`U`	Pensile / base per i mobili selezionati
`C`	Nuovo mobile accanto a quello selezionato; accanto a un pensile anche quello nuovo è un pensile
`3`	Sposta lungo Z: scrivi la distanza in mm e conferma con `Enter`
`1` / `2`	Sposta lungo X / Y
`L`	Piedini successivi (fino a Nessuno prima di `U`)
`O`	Apri / chiudi ante, ribalte e cassetti
`X`	Elimina il mobile, con i suoi fusti collegati
tasto centrale del mouse	Gira la vista (000°, 090°, 180°, 270° nell'intestazione)
`Ctrl`+`Z`	Annulla l'ultima azione

Tutte le scorciatoie sono nel capitolo Scorciatoie da tastiera.

Avanti¶

Capitolo successivo: Il piano di lavoro: intagli e giunzione ad angolo
