Horní skříňky, vysoké skříně a výklopy¶

V této kapitole dostane kuchyně z kapitoly B02 horní skříňky na stěně A, výklop s výklopným kováním, závěsy na závěsné liště a vysokou skříň pro lednici na stěně D. Naučíte se, v jaké výšce EFS drží horní skříňky a jak se počítá jejich linie, jak se ze skříňky stane horní skříňka, které vysoké skříně jsou mezi šablonami a jak EFS volí sílu výklopného kování podle výkonového faktoru.

Video: B03 Horní skříňky, vysoké skříně a výklopy

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete¶

Otevřete projekt se spodní řadou z kapitoly Spodní skříňky a roh: rohová skříňka v rohu stěn A a D, dřezová skříňka, místo pro myčku nádobí, zásuvky a skříňka se čtyřmi zásuvkami na stěně D.
V panelu nástrojů vlevo mějte vybraný nástroj EFS a v záhlaví možnost umístění Zarovnání vpřed.
Pravidla, podle kterých se nová skříňka usadí vedle vybrané nebo na konec řady, popisuje oddíl Kam se nová skříňka usadí. Stejná pravidla platí pro horní skříňky, jen horní skříňky sledují horní skříňky.

Postup z videa¶

Klikněte do prázdného místa. Dívejte se zepředu: záhlaví ukazuje 000°.

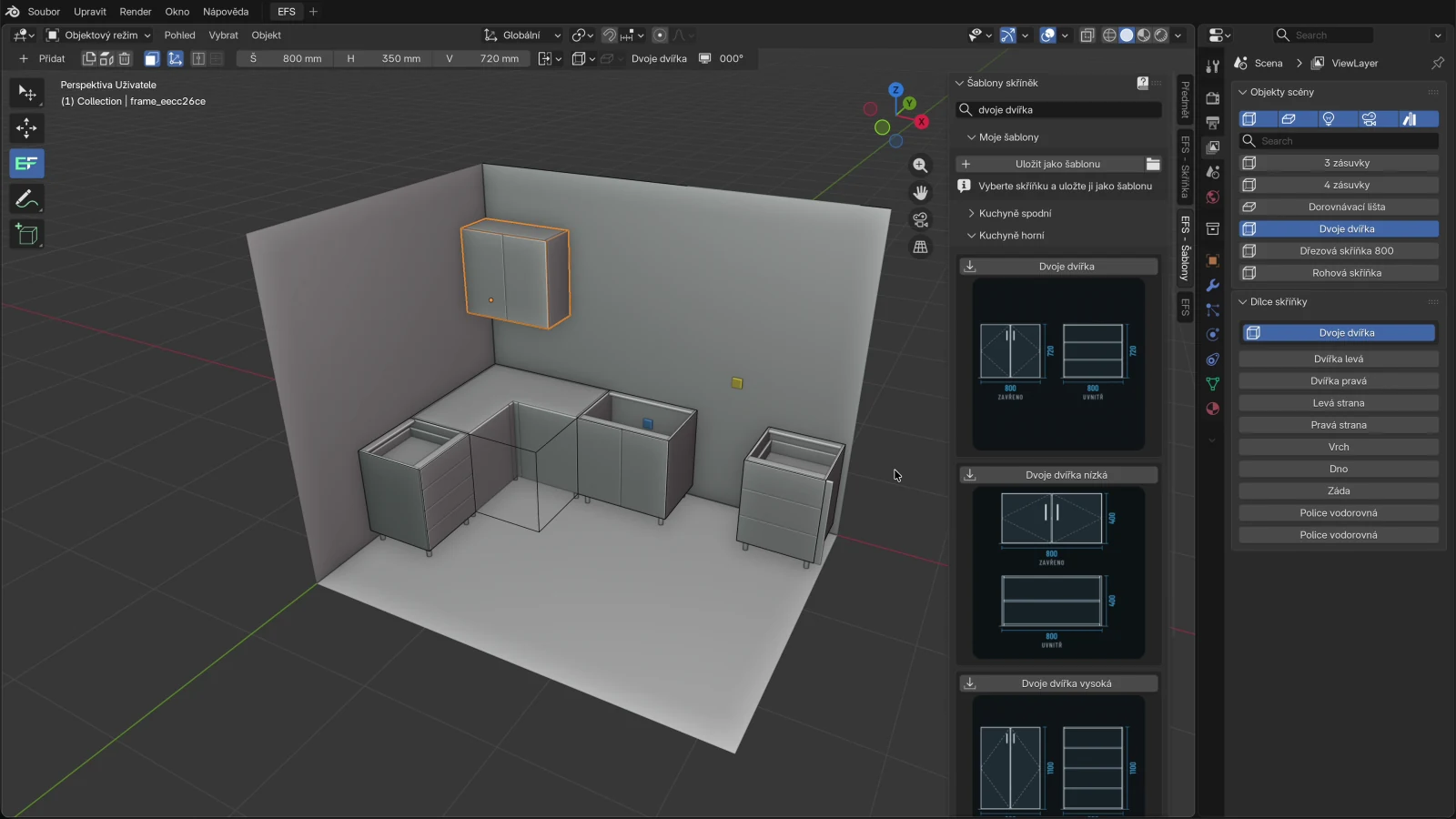

Na kartě EFS - Šablony rozbalte Kuchyně horní, vyhledejte dvoje dvířka a klikněte na Dvoje dvířka. Horní skříňka se usadí na stěnu A, do rohu u stěny D, s horní hranou ve výšce 2150 mm. Viz Výška horních skříněk.
S vybranou skříňkou vyhledejte jedna dvířka a dvakrát klikněte na Jedna dvířka. Každá nová horní skříňka přijde napravo od předchozí. Druhá dostane název Jedna dvířka - 2.

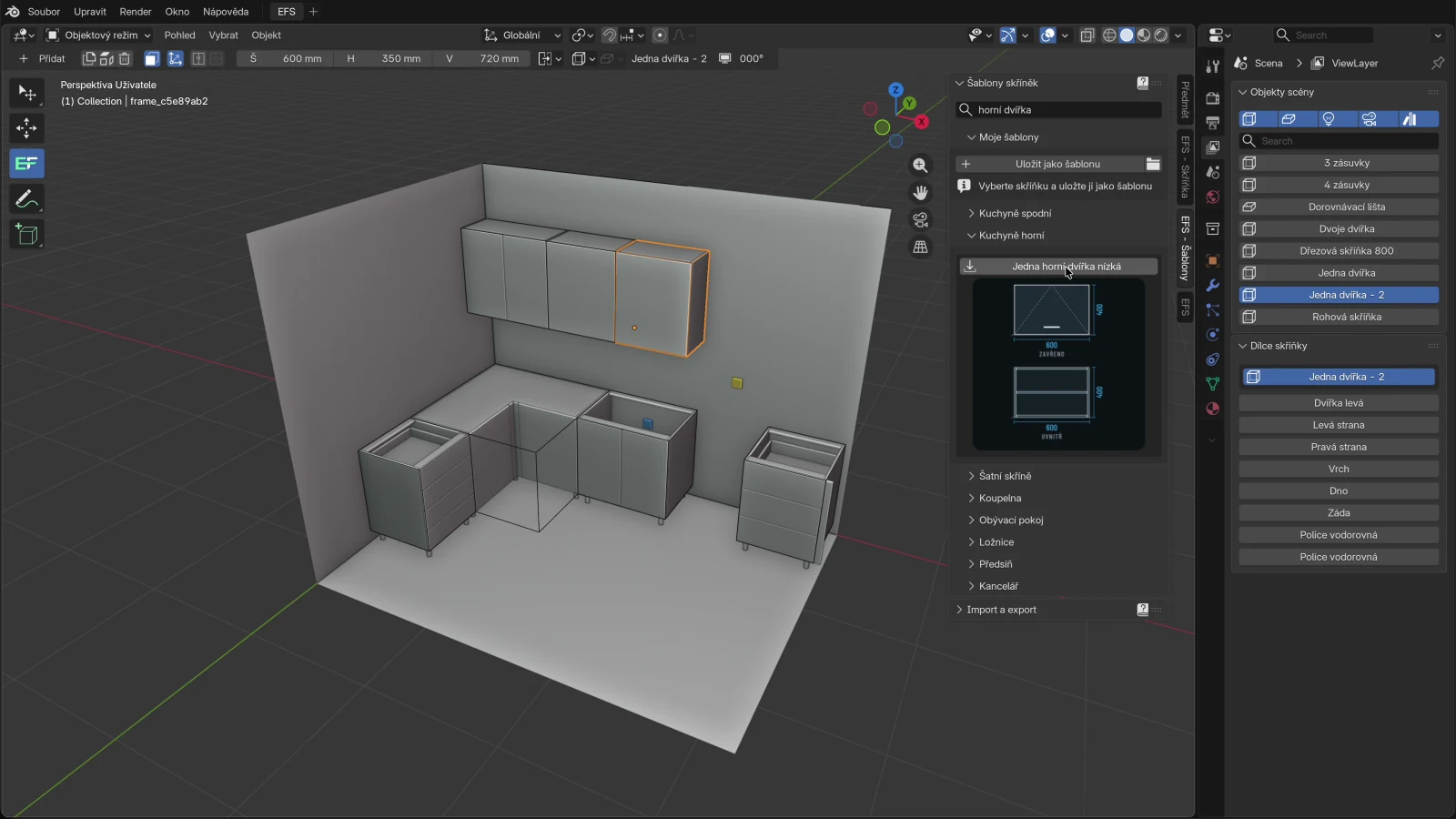

Vyhledejte horní dvířka a klikněte na Jedna horní dvířka nízká. To je horní skříňka vysoká 400 mm s výklopem, který se otevírá nahoru. Viz Výklop s výklopným kováním.
Otevřete kartu EFS - Skříňka a panel Kování a spoje. V poli Výklopné kování zvolte Zvedák výklopu (jako AVENTOS HK top). Pod ním se objeví řádek VF 1262 (3,2 kg): síla 2.
V poli Závěsy horních skříněk zvolte Závěsy na závěsné liště. Viz Závěsy horních skříněk.
Klikněte do prázdného místa a otočte pohled ke stěně D, až záhlaví ukáže 270°.
Na kartě EFS - Šablony rozbalte Kuchyně spodní, vyhledejte lednice a klikněte na Lednice. Vysoká skříň se usadí na konec stěny D, do rohu u stěny C. Viz Vysoké skříně.

Výška horních skříněk¶

Všechny horní skříňky v projektu visí ve stejné výšce. Tuto výšku zadáte jednou, na kartě EFS, v panelu Vlastnosti scény.

Na kartě EFS klikněte na název panelu Vlastnosti scény, abyste ho otevřeli.
Klikněte do pole Výška horních skříněk, napište výšku v mm a stiskněte Enter.

Všechny horní skříňky v projektu se hned přesunou do nové výšky.

Panel Vlastnosti scény¶

Možnost	Co dělá	Výchozí	Hodnoty
Výška horních skříněk	Výška dna korpusů horních skříněk nad podlahou. Platí pro všechny horní skříňky v projektu.	1430 mm	1000–3000 mm
Možnosti umístění	Jak se umístí nová skříňka: Zarovnání vpřed, Posouvání v ose X, Posouvání v ose Y, Posouvání v osách X a Y. Totéž jako rozbalovací nabídka v záhlaví. Viz Možnosti umístění.	Zarovnání vpřed	4 možnosti
Předchozí kamera, Další kamera	Předchozí nebo další kamera projektu se stane aktivní a pohled se přepne do kamery.	–	tlačítka, šedá, dokud projekt nemá alespoň dvě kamery

Poznámka

Výška horních skříněk se ukládá s projektem. Nový projekt ji převezme z Mého nastavení, pokud jste ho uložili (viz Moje nastavení). Starší projekty z doby, kdy byla výchozí výška 1400 mm, si při otevření ponechají výšku, ve které jejich horní skříňky stojí.

Linie vrchu horních skříněk¶

Pole Výška horních skříněk je výška dna horních skříněk. Horní hrana je dno plus výška skříňky. Horní skříňky ze šablon jsou vysoké 720 mm, takže s výchozí výškou všechny končí ve výšce 1430 + 720 = 2150 mm. Vysoké skříně ze šablon končí na stejné linii: 100 mm nožek a 2050 mm korpusu.

Výšky v kuchyni z videa, zdola nahoru:

Co	Od podlahy po	Jak
Nožky spodních skříněk	100 mm	Šablony stojí na nožkách 100 mm.
Vrch spodního korpusu	820 mm	100 + 720 mm
Vrch pracovní desky	858 mm	820 + 38 mm (pracovní deska z kapitoly Pracovní deska)
Dno horních skříněk	1430 mm	Výška horních skříněk
Vrch horních skříněk 720 mm	2150 mm	1430 + 720 mm
Vrch vysokých skříní	2150 mm	100 + 2050 mm

Mezi pracovní deskou a horními skříňkami tak zůstává 572 mm.

Jiná linie: pokud mají horní skříňky končit ve výšce 2300 mm, zadejte Výška horních skříněk 2300 − 720 = 1580 mm. Pak sami změňte Výška vysokých skříní na 2200 mm (2300 − 100 mm nožek), protože se podle pole neřídí.

Co se s výškou mění¶

Když změníte Výška horních skříněk:

Všechny horní skříňky v projektu, včetně horních rohových skříněk, se přesunou tak, aby jejich dno bylo v nové výšce.
Horní skříňka nižší nebo vyšší než 720 mm se usadí dnem do nové výšky. Její vrch není na linii ostatních.
Čela všech horních skříněk se vrátí do skupiny materiálu F 2.
Spodní skříňky a vysoké skříně se neposunou.
Závěsné šablony z jiných kategorií (koupelna, obývací pokoj, ložnice, předsíň, kancelář) nejsou horní skříňky. Ponechají si svou montážní výšku.

Pozor

Horní skříňka, kterou jste ručně zvedli nebo snížili (3), se vrátí na Výška horních skříněk, jakmile toto pole změníte nebo stisknete U. Totéž platí pro skupinu materiálu čel: čelo, které jste přesunuli do jiné skupiny, se vrátí do F 2. Nejdřív nastavte Výška horních skříněk a teprve pak posouvejte jednotlivé skříňky a měňte skupinu jejich čel.

Horní skříňka: klávesa U a zaškrtávací políčko¶

Horní skříňkou se může stát kterákoli skříňka. Horní skříňka visí ve výšce Výška horních skříněk a její čela jdou do skupiny F 2, takže mohou mít jiný dekor než čela spodních skříněk.

Skříňka se stane horní dvěma způsoby:

vyberte ji a stiskněte U; stejná klávesa U z ní udělá zase spodní skříňku;
na kartě EFS - Skříňka, v panelu Vlastnosti skříňky, zaškrtněte políčko Horní skříňka.

Co se stane:

	Horní skříňka	Spodní skříňka
Výška od podlahy	Dno ve výšce Výška horních skříněk	Na podlaze
Skupina materiálu čel a čel zásuvek	F 2	F 1
Pole Závěsy horních skříněk v panelu Kování a spoje	Viditelné	Neviditelné
Umísťování nových skříněk	Horní skříňky sledují horní skříňky	Spodní skříňky sledují spodní skříňky

Pravidla:

Políčko Horní skříňka je vidět, jen dokud skříňka nemá nožky. Když skříňce přidáte nožky, přestane být horní skříňkou.
U neodstraní nožky. Skříňce, která nožky má, je nejdřív sundejte (L, dokud se neukáže Žádné), a pak stiskněte U.
U funguje na všechny vybrané skříňky: všechny se stanou horními nebo všechny spodními, podle aktivní skříňky. Na rohovou skříňku nefunguje; rohová skříňka má vlastní políčko Horní skříňka v panelu Vlastnosti rohové skříňky.
Hloubka se nezmění. Skříňka přidaná klávesou C je hluboká 580 mm. Horní skříňky ze šablon jsou hluboké 350 mm, takže i u této zadejte Hloubka 350 mm.
Úchytka zůstane, kde byla. Kování projektu dává úchytku horní skříňky na opačnou hranu (Horní hrana projektu se stane spodní hranou horní skříňky), ale jen u nových skříněk a když v panelu Kování projektu kliknete na Použít na vybrané nebo Použít na vše. Viz Kování projektu.

Tip

Nejrychleji získáte novou horní skříňku vedle existující: klikněte na horní skříňku a stiskněte C. Nová skříňka přijde vedle ní a převezme její výšku, hloubku, výšku od podlahy i to, že je horní. Nožky z Mého nastavení nedostane (viz Moje nastavení).

Horní skříňky ze šablon¶

Kategorie Kuchyně horní má 13 šablon. Všechny jsou hluboké 350 mm a přidají se jako horní skříňky. Náhledy a rozměry jsou v seznamu šablon.

Výška šablony	Šablony	Vrch ve výchozí výšce
720 mm	Dvoje dvířka, Jedna dvířka, Otevřené horní police, levý kraj, Otevřené horní police, pravý kraj, Horní police úzká svislá, Rohová skříňka	2150 mm
400 mm	Dvoje dvířka nízká, Jedna dvířka nízká, Jedna horní dvířka nízká	1830 mm
300 mm	Horní police, Horní police široká	1730 mm
1100 mm	Dvoje dvířka vysoká, Jedna dvířka vysoká	2530 mm

Kam se šablona horní skříňky usadí¶

Situace	Kam se usadí
Je vybraná skříňka (horní nebo spodní)	Napravo od ní, se zády v jedné linii, a pokud je pravá strana obsazená, nalevo od ní. Její dno je ve výšce Výška horních skříněk. Šablona horní skříňky vedle vybrané spodní skříňky se proto usadí vedle ní, ne nad ni.
Není nic vybrané, pohled 000°	Na pravý konec řady horních skříněk, zády ke stěně A. První horní skříňka se usadí do rohu u stěny D.
Není nic vybrané, pohled 270°	Zády ke stěně D, před horní skříňku, která stojí nejvíc vpředu. Horní skříňky na stěně A jsou hluboké 350 mm, takže se první horní skříňka na stěně D usadí hned před ně.
Pohled 090° nebo 180°	Sleduje myš, dokud ji kliknutím nepoložíte.

Šablona si ponechá vlastní výšku od podlahy, i když přijde vedle vybrané skříňky. Pokud byla vybraná horní skříňka ručně zvednutá, šablona se přesto usadí dnem do výšky Výška horních skříněk. Skříňka z C převezme výšku vybrané skříňky.

Nízká horní skříňka na linii vrchu¶

Nízké horní skříňky se usadí dnem do výšky Výška horních skříněk, jako ve videu: skříňka s výklopem vysoká 400 mm končí ve výšce 1830 mm. Pokud má nízká skříňka končit na linii 2150 mm (např. nad digestoří), zvedněte ji:

Klikněte na nízkou skříňku.
Stiskněte 3, napište rozdíl výšek (pro 400 mm: 720 − 400 = 320) a stiskněte Enter.

Skříňka teď visí od 1750 do 2150 mm. Takto zvednutá zůstane, dokud nezměníte Výška horních skříněk nebo nestisknete U (oddíl Co se s výškou mění).

Dvě horní skříňky různé výšky můžete zarovnat podle dna pomocí Zarovnat k aktivní (viz Zarovnat k aktivní). Podle vrchu je nezarovná.

Horní rohová skříňka¶

Šablona Rohová skříňka v kategorii Kuchyně horní je horní rohová skříňka 900 × 900 × 720 mm, bez nožek. Její Přední strana má 568 × 568 mm, takže ramena jsou hluboká 332 mm, s dvířky 350 mm: v rovině s čely horních skříněk. Jak dát rohovou skříňku do rohu, popisuje oddíl Rohová skříňka v rohu místnosti.

Horní rohová skříňka stojí vždy ve výšce Výška horních skříněk: pokud ji posunete nahoru nebo dolů, EFS ji hned vrátí do této výšky. Nemá pole Závěsy horních skříněk a v seznamu kování nedostane žádné závěsy.

Vysoké skříně¶

Vysoké skříně jsou v kategorii Kuchyně spodní, protože stojí na podlaze. EFS je umisťuje jako spodní skříňky: sledují spodní skříňky a přijdou na konec spodní řady nebo vedle vybrané skříňky.

Šablona	Rozměry (Š × H × V)	Vrch	Co má
Lednice	600 × 580 × 2050 mm	2150 mm	Vysoká skříň pro vestavnou lednici: dvoje dvířka a nahoře přihrádka s výklopem (tři korpusy).
Trouba vysoko - zásuvky	600 × 580 × 2050 mm	2150 mm	Dole tři zásuvky, nad nimi nika 600 mm pro troubu, nahoře dvířka (dva korpusy).
Trouba vysoko - jedna dvířka	600 × 580 × 2050 mm	2150 mm	Dole dvířka, nika 600 mm, nahoře dvířka.
Trouba vysoko 3 zásuvky 2 2 1 - gola	600 × 580 × 2050 mm	2150 mm	Dole zásuvky 2 2 1, nika 600 mm, nahoře dvířka, profil Gola.
Potravinová skříň 600	600 × 580 × 2050 mm	2150 mm	Dvoje dvířka nad sebou, pět polic. Spodní dvířka jsou stejně vysoká jako čela spodních skříněk.
Trouba uprostřed	600 × 580 × 1330 mm	1430 mm	Tři zásuvky, nad nimi nika 600 mm pro troubu ve výšce očí. Vrch je v linii se dnem horních skříněk.
Trouba	600 × 580 × 720 mm	820 mm	Nika pro vestavnou troubu pod pracovní deskou a pod ní nízká zásuvka (dva korpusy).

Všechny stojí na nožkách 100 mm. Vrch ve výšce 2150 mm odpovídá vrchu horních skříněk jen při výchozí hodnotě Výška horních skříněk 1430 mm.

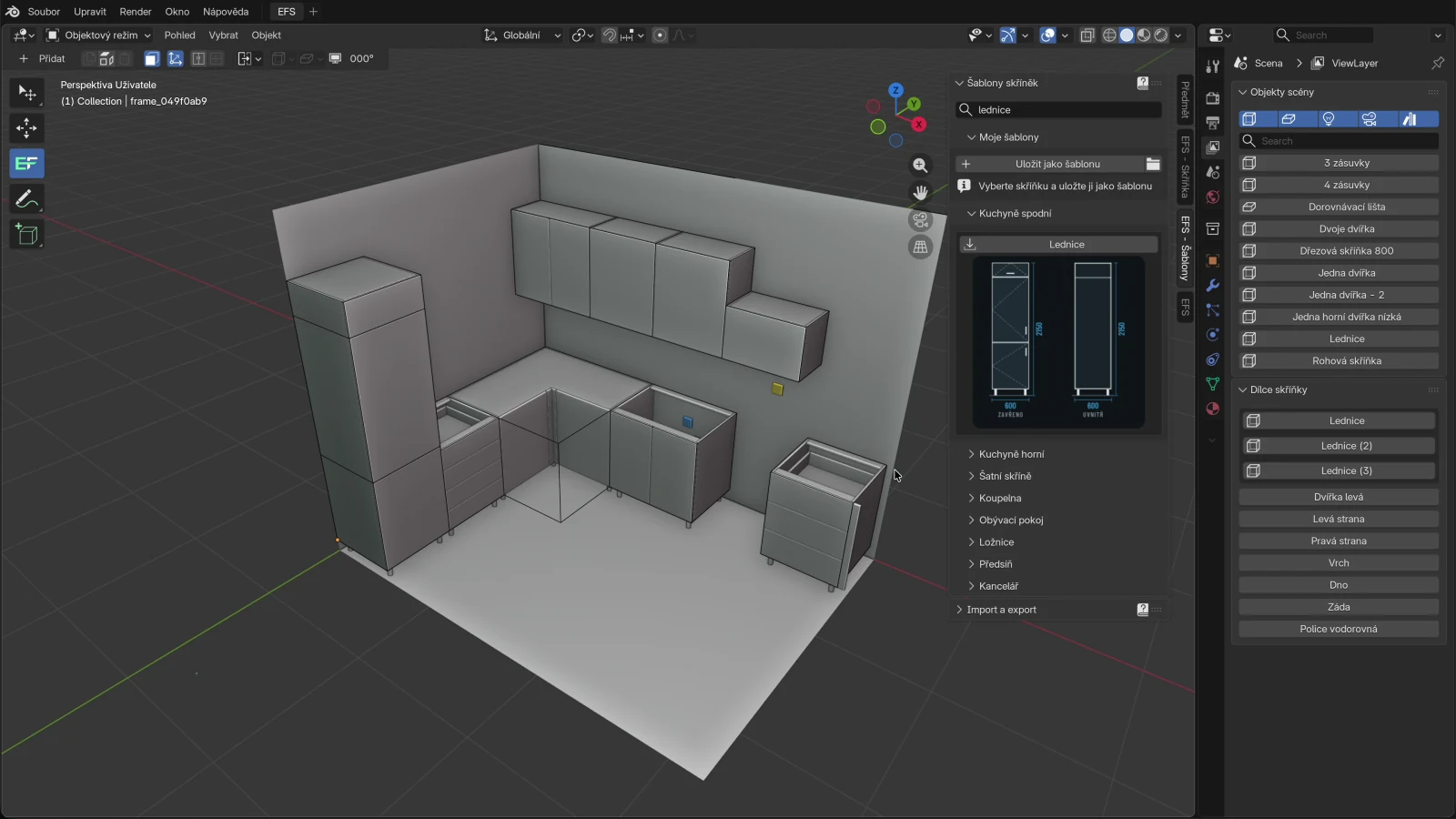

Lednice na stěně D¶

Jako ve videu:

Klikněte do prázdného místa.
Otáčejte pohled prostředním tlačítkem myši, až záhlaví ukáže 270°.
V kategorii Kuchyně spodní vyhledejte lednice a klikněte na Lednice.

Skříň pro lednici se otočí zády ke stěně D a usadí se před spodní skříňku, která stojí nejvíc vpředu. Ve videu je to skříňka se čtyřmi zásuvkami, takže skříň pro lednici zabere posledních 600 mm stěny D, v rohu u stěny C.

Tip

Pokud už na stěně D je několik skříněk, klikněte na poslední z nich a teprve pak na Lednice. Skříň pro lednici pak přijde vedle vybrané skříňky, a ne podle pravidla pro pohled 270°, které sleduje všechny spodní skříňky v projektu.

Vysoká skříň složená z více korpusů¶

Lednice, vysoké trouby a potravinová skříň jsou složené z korpusů svázaných jako Vazby. Hlavní korpus nese název šablony a ostatní dostanou příponu, např. Lednice (2) a Lednice (3). Všechny jsou v seznamu Dílce skříňky hlavního korpusu.

Když hlavní korpus posunete nebo otočíte, ostatní jdou s ním.
Když změníte jeho šířku nebo hloubku, ostatní dostanou stejný rozměr: v šabloně jsou zapnutá políčka Šířka a Hloubka pod Zahrnout do změny velikosti.
Přihrádka nahoře ve skříni pro lednici má vlastní výklop. Klikněte na výklop přihrádky a pak v panelu Kování a spoje zvolte Výklopné kování, jako u každého výklopu.
X na hlavním korpusu smaže i navázané korpusy.

Jak vazba funguje, popisuje kapitola Navázané skříňky v řadě.

Výklop s výklopným kováním¶

Výklop je čelo zavěšené nahoře. V panelu Čelo je to Typ: Otevírání nahoru. Mezi šablonami je to Jedna horní dvířka nízká (600 × 350 × 400 mm) a mimo kuchyň Horní skříňka se zvedacím výklopem v kategorii Obývací pokoj a Horní skříňka s výklopem v kategorii Předsíň. Typy čel popisuje kapitola Jak je skříňka sestavena.

Otevřený výklop drží výklopné kování. EFS volí jeho sílu podle výkonového faktoru a zapíše ho do seznamu kování a do ceny.

Volba kování¶

Klikněte na výklop nebo na libovolnou desku skříňky s výklopem.
Na kartě EFS - Skříňka otevřete panel Kování a spoje.

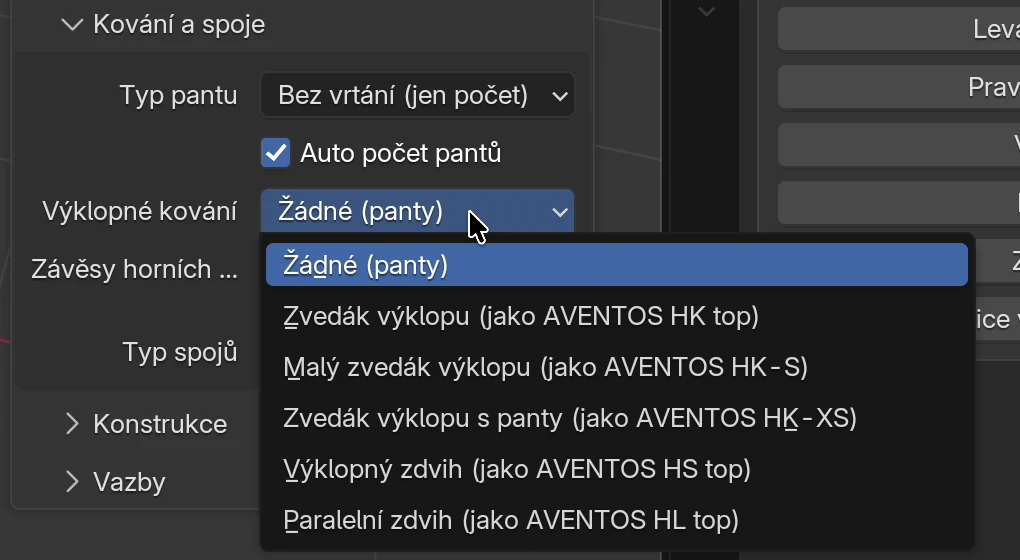

Otevřete rozbalovací nabídku Výklopné kování a zvolte kování.
Přečtěte si řádek VF … (… kg): … pod polem. Na konci řádku je síla kování, kterou EFS navrhuje.

Pole Výklopné kování se objeví, jen když má skříňka čelo Otevírání nahoru. Výklop Otevírání dolů kování nemá: drží ho panty.

Kování¶

Výklopná kování jsou v katalogu kování EFS. Názvy a rozsahy se jako příklad řídí systémem Blum AVENTOS.

Kování v nabídce	Výška čela	Síly a rozsah výkonového faktoru	Panty na výklopu
Žádné (panty)	–	–	Ano
Zvedák výklopu (jako AVENTOS HK top)	180–600 mm	síla 1: 400–1000, síla 2: 750–1500, síla 3: 1500–2600, síla 4: 2400–5500	Ne
Malý zvedák výklopu (jako AVENTOS HK-S)	180–400 mm	síla 1: 220–500, síla 2: 400–1000, síla 3: 960–2215	Ne
Zvedák výklopu s panty (jako AVENTOS HK-XS)	240–600 mm	síla 1: 200–1000, síla 2: 500–1500, síla 3: 800–1800	Ano
Výklopný zdvih (jako AVENTOS HS top)	350–800 mm	síla A: 500–1200, síla B: 1100–2600, síla C: 2400–5500	Ne
Paralelní zdvih (jako AVENTOS HL top)	300–580 mm	síla 1: 500–1500, síla 2: 1200–3000, síla 3: 2600–5500	Ne

Výchozí je Žádné (panty). Nová skříňka i šablona dostanou kování z panelu Kování projektu, z rámečku Výklopy a horní skříňky (viz Kování projektu).

Pozor

Rozsahy v katalogu jsou příklad. Před objednáním ověřte sílu v aktuálním katalogu výrobce.

Výkonový faktor¶

Výkonový faktor je výška čela v mm krát hmotnost čela v kg. EFS ho vypočítá sám:

Vezme rozměry výklopu: výšku, šířku a tloušťku.
Hmotnost = výška × šířka × tloušťka × 750 kg/m³. Pokud má skříňka úchytku (Madlová úchytka nebo Knopka), přičte 0,3 kg.
Výkonový faktor = výška čela (mm) × hmotnost (kg).
Zvolí první sílu kování, jejíž rozsah výkonový faktor obsahuje.

Příklad z videa, skříňka 600 × 400 mm s výklopem bez úchytky:

Krok	Výpočet	Výsledek
Výklop (Spára 2 mm)	596 × 396 × 18 mm
Hmotnost	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Výkonový faktor	396 mm × 3,19 kg	1262
Síla	1262 je v rozsahu síly 2 (750–1500), a ne v rozsahu síly 1 (400–1000)	síla 2

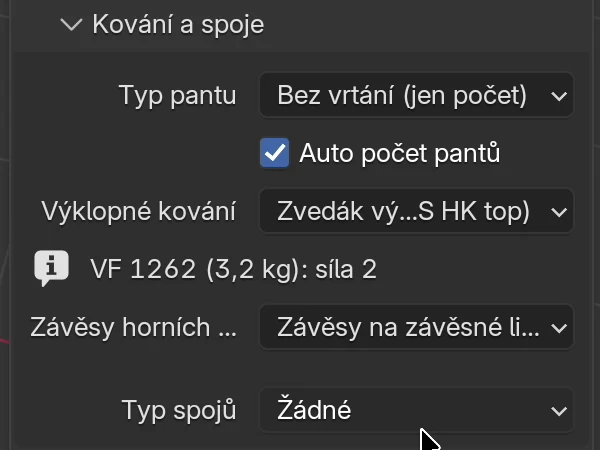

Panel to ukáže jako VF 1262 (3,2 kg): síla 2. S úchytkou by hmotnost byla 3,5 kg a výkonový faktor 1381, opět síla 2.

Pravidla:

Když se rozsahy dvou sil překrývají, zvolí EFS první, slabší z nich.
EFS počítá s hustotou 750 kg/m³ pro každý dekor. U těžšího čela (masiv, sklo, hliníkový rám) ověřte sílu v katalogu výrobce.
Když změníte rozměry skříňky, tloušťku nebo spáru čela nebo úchytku, výkonový faktor se přepočítá.
Výkonový faktor čtěte, když je výklop zavřený. Když je otevřený (O), měří EFS otevřené čelo a číslo v řádku není správné.

Červený řádek¶

Řádek s výkonovým faktorem zčervená, když:

Důvod	Co v něm stojí	Co dělat
Žádná síla nemá rozsah, který výkonový faktor obsahuje	VF … (… kg): mimo rozsah	Zvolte jiné kování nebo změňte velikost výklopu.
Výška výklopu je mimo rozsah kování (např. víc než 600 mm u Zvedák výklopu)	Síla je zobrazená, ale řádek je červený	Zvolte kování pro tuto výšku čela (tabulka výše) nebo změňte výšku skříňky.

Červený řádek export neblokuje. Kování, které je mimo rozsah, jde také do seznamu kování, takže ho tam snadno najdete.

Panty s kováním¶

Všechna kování kromě Zvedák výklopu s panty (jako AVENTOS HK-XS) drží výklop sama. S nimi EFS do výklopu nevrtá panty a nepočítá je v seznamu kování ani v ceně. Pole Typ pantu, Auto počet pantů a Panty v panelu zůstanou, ale na výklop nemají vliv.

S Žádné (panty) a Zvedák výklopu s panty dostane výklop panty z polí Typ pantu a Panty, jako dvířka.

Pro samotné kování EFS otvory nevrtá. Kování namontujte podle šablony výrobce.

Kování v seznamu kování a v ceně¶

Kde	Co v něm stojí
Seznam kování (list Kování v souboru Excel s kusovníkem, seznam kování v PDF)	Název kování, např. Zvedák výklopu (jako AVENTOS HK top), s upřesněním síla 2, VF 1262, jedna sada na výklop.
Objednávka dodavateli	Stejný řádek. Výklopy se stejným kováním a stejným upřesněním se sečtou do jednoho řádku.
Odhad nákladů a nabídka	Jedna sada na výklop, za cenu z ceníku.

Seznam kování popisuje kapitola Kusovník a řezný rozměr, objednávku kapitola Výrobní balíček a objednávka dodavateli a ceny kapitola Nabídka pro zákazníka.

Pro pokročilé: vlastní katalog výklopného kování

Výklopná kování jsou v souboru lifts.json ve složce hardware doplňku. Vlastní kopii dejte do složky user_hardware v uživatelské složce EFS (kde tato složka je, viz kapitolu Instalace, licence a účet). Položka se stejným klíčem (např. HK_TOP) nahradí vestavěnou a nový klíč se přidá za vestavěné.

Stejný soubor obsahuje dvě čísla pro výpočet hmotnosti: density (hustota materiálu, výchozí 750 kg/m³) a handle_weight (hmotnost úchytky, výchozí 0,3 kg). Každé kování má front_height (rozsah výšky čela), devices (síly s rozsahem pf), hinges (zda výklop potřebuje panty) a price_code (kód v ceníku).

Kódy v ceníku, list Other: LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, za sadu. Změna katalogu se projeví po restartu programu.

Závěsy horních skříněk¶

Závěsy jsou kování, na kterém horní skříňka visí na stěně. EFS je nekreslí ani nevrtá, ale počítá je v seznamu kování a v ceně.

Klikněte na horní skříňku.
Na kartě EFS - Skříňka otevřete panel Kování a spoje.

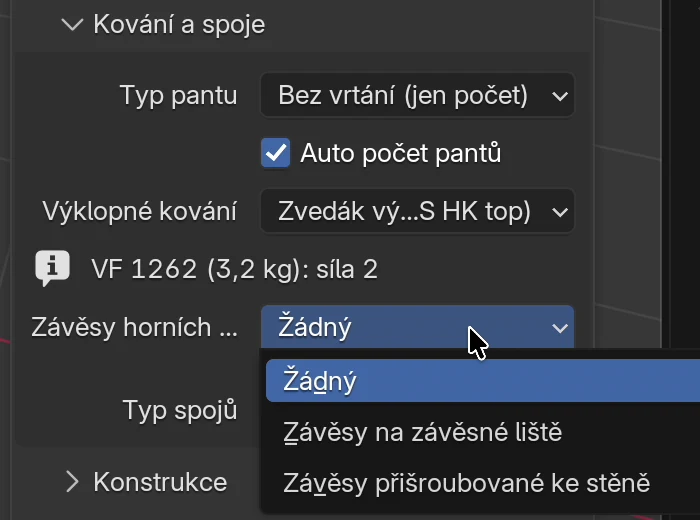

V poli Závěsy horních skříněk zvolte typ.

Typ	Co jde do seznamu kování na skříňku	Výchozí
Žádné	Nic.	ano
Závěsy na závěsné liště	2 × Závěs horní skříňky (upřesnění stavitelný) a 1 × Závěsná lišta dlouhá jako skříňka, např. 600 mm
Závěsy přišroubované ke stěně	2 × Závěs horní skříňky (upřesnění stavitelný), bez lišty

Pravidla:

Pole se objeví jen u horní skříňky. Když skříňku vrátíte na spodní, závěsy se nepočítají, i když typ zůstane nastavený.
Každá skříňka dostane vlastní lištu, dlouhou jako její šířka. U řady horních skříněk 800, 600 a 600 mm má seznam kování pro každou skříňku jeden řádek Závěsná lišta, celkem 1 × 800 mm a 2 × 600 mm.
Horní rohová skříňka a závěsné skříňky, které nejsou horními skříňkami (např. z kategorie Koupelna), pole nemají a závěsy nedostanou. Závěsy pro ně spočítejte sami.
Nová skříňka i šablona dostanou typ z panelu Kování projektu, z rámečku Výklopy a horní skříňky. Tam dáte závěsy celému projektu najednou tlačítkem Použít na vše, které zapíše veškeré kování projektu (viz Kování projektu).

V ceně: závěs za kus (kód HANGER v ceníku) a lišta za metr délky skříňky (kód HANGING_RAIL_M). Stejné řádky jdou do objednávky dodavateli.

Kování výklopů a závěsy pro celý projekt¶

Výklopné kování a závěsy nemusíte volit u každé skříňky zvlášť. Na kartě EFS, v panelu Kování projektu, má rámeček Výklopy a horní skříňky stejná dvě pole: Výklopné kování a Závěsy horních skříněk.

Nové skříňky a šablony dostanou tyto hodnoty automaticky.
Použít na vše zapíše kování projektu do všech skříněk a Použít na vybrané jen do vybraných. Zapíše se veškeré kování z panelu (spoje, panty, výsuvy, úchytky…), nejen tato dvě pole.
Moje nastavení je uloží jako výchozí hodnoty pro každý nový projekt (viz Moje nastavení).
Kopírovat na vybrané skříňky přenese výklopné kování ve skupině Čela a závěsy ve skupině Panty, výsuvy a spoje (viz Kopírovat na vybrané skříňky).

Vše o panelu Kování projektu je v kapitole Kování projektu.

Časté problémy a řešení¶

Horní skříňka není na linii 2150 mm. Skříňka není vysoká 720 mm nebo byla změněna Výška horních skříněk. Linie je Výška horních skříněk plus výška skříňky. U nízké skříňky viz Nízká horní skříňka na linii vrchu.

Horní skříňka se usadila vedle spodní skříňky, ne vedle horních skříněk. Byla vybraná spodní skříňka. Vyberte poslední horní skříňku a klikněte na šablonu znovu, nebo klikněte do prázdného místa a přidejte ji s pohledem 000°.

První horní skříňka se usadila do rohu, nad rohovou skříňku. S pohledem 000° přijde první horní skříňka do rohu stěn A a D. Pokud ji potřebujete jinde, posuňte ji klávesou 1 nebo nejdřív vyberte skříňku, vedle které má přijít.

Zvednutá horní skříňka se vrátila do původní výšky. Byla změněna Výška horních skříněk nebo byla stisknuta klávesa U. Zvedněte ji znovu klávesou 3.

Čela horní skříňky se vrátila do skupiny F 2. Změna pole Výška horních skříněk a klávesa U vracejí čela horních skříněk do F 2. Skupinu změňte znovu, až nastavíte výšku.

Chybí políčko Horní skříňka. Skříňka má nožky. Nastavte Nožky → Typ: Žádné nebo opakovaně tiskněte L, dokud nožky nezmizí.

U nefunguje na rohovou skříňku. Klávesa funguje jen na běžné skříňky. U rohové skříňky zaškrtněte Horní skříňka v panelu Vlastnosti rohové skříňky.

Horní skříňka má ve vzduchu nožky. U neodstraní nožky. Opakovaně tiskněte L, dokud nožky nezmizí.

Nevidím pole Výklopné kování. Skříňka nemá výklop Otevírání nahoru. V panelu Čelo zvolte Typ: Otevírání nahoru.

Řádek s výkonovým faktorem je červený. Výkonový faktor nebo výška výklopu je mimo rozsah kování. Viz Červený řádek.

Výkonový faktor je příliš malý a řádek hlásí mimo rozsah. Výklop je otevřený. Zavřete ho klávesou O.

Výklop nemá v seznamu kování panty. Kování drží výklop samo. Panty mají jen Zvedák výklopu s panty (jako AVENTOS HK-XS) a Žádné (panty).

Nevidím pole Závěsy horních skříněk. Skříňka není horní, nebo je to rohová skříňka. Zaškrtněte Horní skříňka nebo stiskněte U.

Skříň pro lednici se usadila přes jinou skříňku na stěně D. Pravidlo pro pohled 270° sleduje všechny spodní skříňky v projektu. Stiskněte Ctrl+Z, klikněte na poslední skříňku na stěně D a skříň pro lednici přidejte vedle ní.

Vysoká skříň nekončí na linii horních skříněk. Výška horních skříněk není 1430 mm. Změňte Výška vysokých skříní, protože se podle pole neřídí.

Zkratky v této kapitole¶

Klávesa	Akce
`U`	Horní / spodní skříňka pro vybrané skříňky
`C`	Nová skříňka vedle vybrané; vedle horní skříňky je i nová skříňka horní
`3`	Posun podél Z: napište vzdálenost v mm a potvrďte klávesou `Enter`
`1` / `2`	Posun podél X / Y
`L`	Další nožky (na Žádné před `U`)
`O`	Otevře / zavře dvířka, výklopy a zásuvky
`X`	Smaže skříňku i s jejími navázanými korpusy
prostřední tlačítko myši	Otočí pohled (000°, 090°, 180°, 270° v záhlaví)
`Ctrl`+`Z`	Vrátí poslední akci

Všechny zkratky jsou v kapitole Klávesové zkratky.

Dále¶

Další kapitola: Pracovní deska: výřezy a rohový spoj
