Szafki górne, szafki wysokie i klapy

W tym rozdziale kuchnia z rozdziału B02 dostaje szafki górne na ścianie A, klapę z podnośnikiem, zawieszki na szynie montażowej i wysoką szafkę na lodówkę na ścianie D. Dowiesz się, na jakiej wysokości EFS utrzymuje szafki górne i jak wyznaczana jest ich linia, jak szafka staje się szafką górną, jakie szafki wysokie są wśród szablonów i jak EFS dobiera siłę podnośnika klapy według współczynnika mocy.

Film: B03 Szafki górne, szafki wysokie i klapy

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Zanim zaczniesz

• Otwórz projekt z dolnym ciągiem z rozdziału Szafki dolne i narożnik: szafka narożna w narożniku ścian A i D, szafka zlewowa, miejsce na zmywarkę, szuflady i szafka z czterema szufladami na ścianie D.
• Na pasku narzędzi po lewej musi być wybrane narzędzie EFS, a w nagłówku opcja pozycjonowania Wyrównanie do przodu.
• Zasady, według których nowa szafka staje obok wybranej lub na końcu ciągu, opisuje sekcja Gdzie staje nowa szafka. Te same zasady dotyczą szafek górnych, z tą różnicą, że szafki górne biorą pod uwagę szafki górne.

Przebieg pracy z filmu

1. Kliknij puste miejsce. Patrz od przodu: nagłówek pokazuje 000°.

2. Na karcie EFS - Szablony rozwiń Kuchnia – górne, wyszukaj dwudrzwiowa i kliknij Dwudrzwiowa. Szafka górna staje na ścianie A, w narożniku przy ścianie D, z górną krawędzią na 2150 mm. Zobacz Wysokość szafek górnych.



3. Przy wybranej szafce wyszukaj jednodrzwiowa i kliknij dwa razy Jednodrzwiowa. Każda nowa szafka górna staje na prawo od poprzedniej. Druga dostaje nazwę Jednodrzwiowa - 2.



4. Wyszukaj górna niska i kliknij Jednodrzwiowa górna niska. To szafka górna o wysokości 400 mm z klapą otwieraną do góry. Zobacz Klapa z podnośnikiem.

5. Otwórz kartę EFS - Szafka i panel Okucia i połączenia. W polu Podnośnik klapy wybierz Podnośnik uchylny (jak AVENTOS HK top). Pod nim pojawia się wiersz Wsp. mocy 1262 (3,2 kg): siła 2.



6. W polu Zawieszki szafki górnej wybierz Zawieszki na szynie montażowej. Zobacz Zawieszki szafki górnej.

7. Kliknij puste miejsce i obróć widok w stronę ściany D, aż nagłówek pokaże 270°.
8. Na karcie EFS - Szablony rozwiń Kuchnia – dolne, wyszukaj lodówka i kliknij Lodówka. Szafka wysoka staje na końcu ściany D, w narożniku przy ścianie C. Zobacz Szafki wysokie.

Wysokość szafek górnych

Wszystkie szafki górne w projekcie wiszą na tej samej wysokości. Tę wysokość wpisujesz raz, na karcie EFS, w panelu Właściwości sceny.

1. Na karcie EFS kliknij tytuł panelu Właściwości sceny, aby go otworzyć.
2. Kliknij pole Wysokość szafek górnych, wpisz wysokość w mm i naciśnij Enter.

Wszystkie szafki górne w projekcie od razu przesuwają się na nową wysokość.

Panel Właściwości sceny

Opcja	Co robi	Domyślnie	Wartości
Wysokość szafek górnych	Wysokość spodu korpusów szafek górnych nad podłogą. Dotyczy wszystkich szafek górnych w projekcie.	1430 mm	1000–3000 mm
Opcje pozycjonowania	Jak umieszczana jest nowa szafka: Wyrównanie do przodu, Przesuwanie wzdłuż osi X, Przesuwanie wzdłuż osi Y, Przesuwanie wzdłuż osi X i Y. To samo co lista rozwijana w nagłówku. Zobacz Opcje pozycjonowania.	Wyrównanie do przodu	4 opcje
Poprzednia kamera, Następna kamera	Poprzednia lub następna kamera projektu staje się aktywna, a widok przełącza się na kamerę.	–	przyciski, szare, dopóki projekt nie ma co najmniej dwóch kamer

Informacja

Wysokość szafek górnych zapisuje się w projekcie. Nowy projekt bierze ją z Moich ustawień, jeśli są zapisane (zobacz Moje ustawienia). Starsze projekty, z czasów, gdy domyślna wysokość wynosiła 1400 mm, zachowują po otwarciu wysokość, na której stoją ich szafki górne.

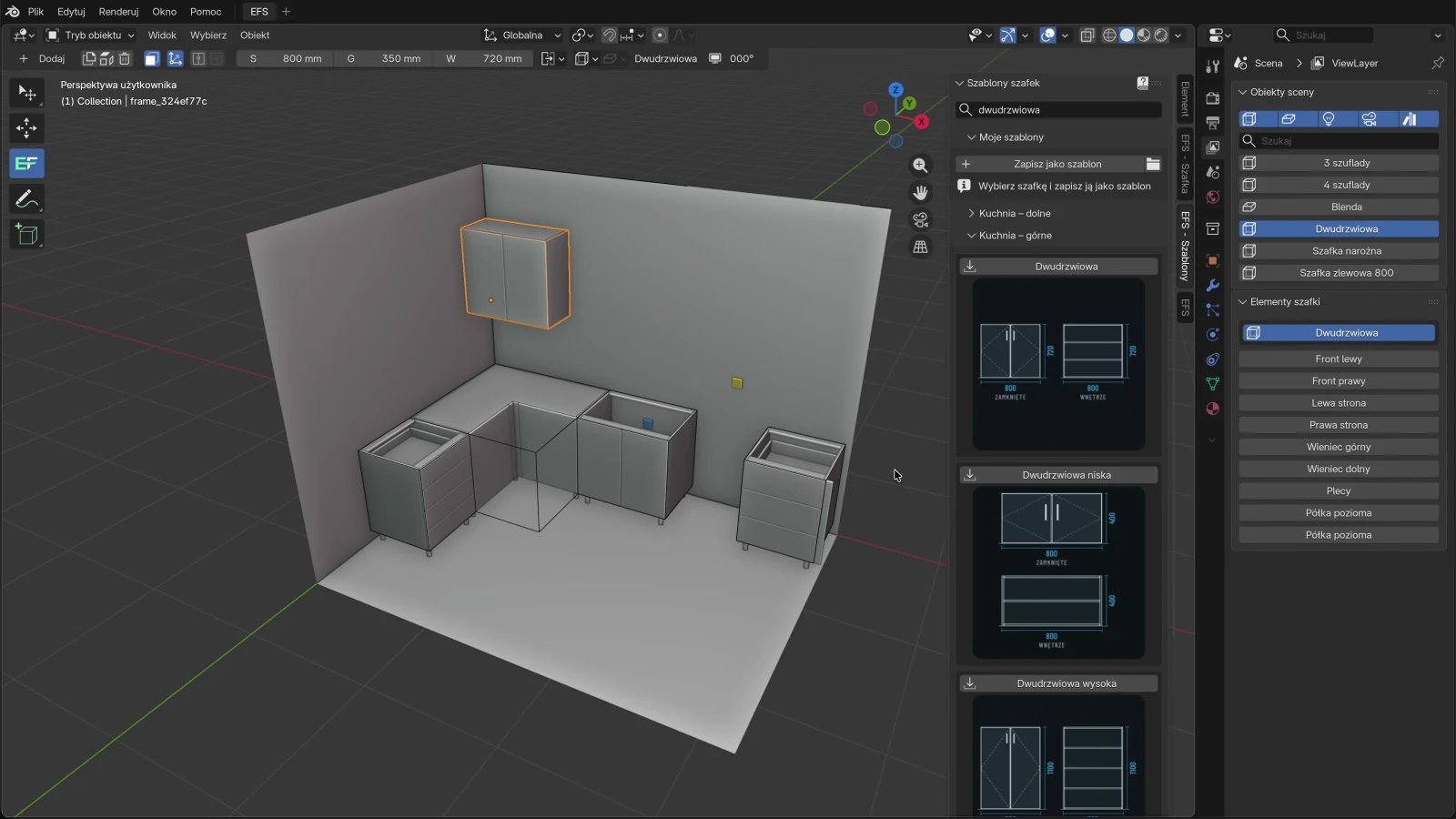

Linia górnej krawędzi szafek górnych

Pole Wysokość szafek górnych to wysokość spodu szafek górnych. Górna krawędź to spód plus wysokość szafki. Szafki górne z szablonów mają wysokość 720 mm, więc przy domyślnej wysokości wszystkie kończą się na 1430 + 720 = 2150 mm. Szafki wysokie z szablonów kończą się na tej samej linii: 100 mm nóżek i 2050 mm korpusu.

Wysokości w kuchni z filmu, od dołu:

Co	Od podłogi do	Jak
Nóżki szafek dolnych	100 mm	Szablony stoją na nóżkach 100 mm.
Góra korpusu dolnego	820 mm	100 + 720 mm
Góra blatu	858 mm	820 + 38 mm (blat z rozdziału Blat)
Spód szafek górnych	1430 mm	Wysokość szafek górnych
Góra szafek górnych 720 mm	2150 mm	1430 + 720 mm
Góra szafek wysokich	2150 mm	100 + 2050 mm

Między blatem a szafkami górnymi zostaje 572 mm.

Inna linia: jeśli szafki górne mają kończyć się na 2300 mm, wpisz Wysokość szafek górnych 2300 − 720 = 1580 mm. Potem samodzielnie zmień Wysokość szafek wysokich na 2200 mm (2300 − 100 mm nóżek), bo one nie podążają za tym polem.

Co zmienia się wraz z wysokością

Gdy zmienisz Wysokość szafek górnych:

• Wszystkie szafki górne w projekcie, łącznie z górnymi szafkami narożnymi, przesuwają się tak, aby ich spód był na nowej wysokości.
• Szafka górna niższa lub wyższa niż 720 mm staje spodem na nowej wysokości. Jej góra nie jest na linii pozostałych.
• Fronty wszystkich szafek górnych wracają do grupy materiałów F 2.
• Szafki dolne i wysokie się nie przesuwają.
• Szablony wiszące z innych kategorii (łazienka, salon, sypialnia, przedpokój, biuro) nie są szafkami górnymi. Zachowują swoją wysokość montażu.

Uwaga

Szafka górna podniesiona lub obniżona ręcznie (3) wraca na Wysokość szafek górnych, gdy tylko zmienisz to pole lub naciśniesz U. To samo dotyczy grupy materiałów frontów: front przeniesiony do innej grupy wraca do F 2. Najpierw ustaw Wysokość szafek górnych, a dopiero potem przesuwaj pojedyncze szafki i zmieniaj grupę ich frontów.

Szafka górna: klawisz U i pole wyboru

Każda szafka może stać się szafką górną. Szafka górna wisi na wysokości Wysokość szafek górnych, a jej fronty trafiają do grupy F 2, więc mogą mieć inny dekor niż fronty dolne.

Szafka staje się szafką górną na dwa sposoby:

• wybierz ją i naciśnij U; ten sam klawisz U zmienia ją z powrotem w szafkę dolną;
• na karcie EFS - Szafka, w panelu Właściwości szafki, zaznacz pole wyboru Szafka górna.

Co się dzieje:

	Szafka górna	Szafka dolna
Wysokość od podłogi	Spód na wysokości Wysokość szafek górnych	Na podłodze
Grupa materiałów frontów i frontów szuflad	F 2	F 1
Pole Zawieszki szafki górnej w panelu Okucia i połączenia	Widoczne	Niewidoczne
Umieszczanie nowych szafek	Szafki górne biorą pod uwagę szafki górne	Szafki dolne biorą pod uwagę szafki dolne

Zasady:

• Pole wyboru Szafka górna jest widoczne tylko wtedy, gdy szafka nie ma nóżek. Gdy dodasz szafce nóżki, przestaje być szafką górną.
• U nie usuwa nóżek. Najpierw zdejmij nóżki z szafki, która je ma (L, aż pokaże się Brak), a potem naciśnij U.
• U działa na wszystkie wybrane szafki: wszystkie stają się górnymi albo wszystkie dolnymi, zgodnie z aktywną szafką. Nie działa na szafkę narożną; szafka narożna ma własne pole wyboru Szafka górna w panelu Właściwości szafki narożnej.
• Głębokość się nie zmienia. Szafka dodana klawiszem C ma głębokość 580 mm. Szafki górne z szablonów mają głębokość 350 mm, więc dla tej szafki też wpisz Głębokość 350 mm.
• Uchwyt zostaje tam, gdzie był. Okucia projektu umieszczają uchwyt szafki górnej na przeciwnej krawędzi (Górna krawędź projektu staje się dolną krawędzią szafki górnej), ale tylko w nowych szafkach i po kliknięciu Zastosuj do wybranych lub Zastosuj do wszystkich w panelu Okucia projektu. Zobacz Okucia projektu.

Wskazówka

Najszybciej dodasz nową szafkę górną obok istniejącej: kliknij szafkę górną i naciśnij C. Nowa szafka staje obok niej i przejmuje jej wysokość, głębokość, wysokość od podłogi i stan szafki górnej. Nie dostaje nóżek z Moich ustawień (zobacz Moje ustawienia).

Szafki górne z szablonów

Kategoria Kuchnia – górne ma 13 szablonów. Wszystkie mają głębokość 350 mm i są wstawiane jako szafki górne. Miniatury i wymiary są na liście szablonów.

Wysokość szablonu	Szablony	Góra przy domyślnej wysokości
720 mm	Dwudrzwiowa, Jednodrzwiowa, Półki otwarte górne, lewa krawędź, Półki otwarte górne, prawa krawędź, Półka górna pionowa wąska, Szafka narożna	2150 mm
400 mm	Dwudrzwiowa niska, Jednodrzwiowa niska, Jednodrzwiowa górna niska	1830 mm
300 mm	Półka górna, Półka górna szeroka	1730 mm
1100 mm	Dwudrzwiowa wysoka, Jednodrzwiowa wysoka	2530 mm

Gdzie staje szablon szafki górnej

Sytuacja	Gdzie staje
Wybrana jest szafka (górna lub dolna)	Na prawo od niej, z tyłem w jednej linii, a jeśli prawa strona jest zajęta, na lewo od niej. Jej spód jest na wysokości Wysokość szafek górnych. Szablon szafki górnej obok wybranej szafki dolnej staje więc obok niej, a nie nad nią.
Nic nie jest wybrane, widok 000°	Na prawym końcu ciągu szafek górnych, tyłem do ściany A. Pierwsza szafka górna staje w narożniku przy ścianie D.
Nic nie jest wybrane, widok 270°	Tyłem do ściany D, przed szafką górną, która stoi najbardziej z przodu. Szafki górne na ścianie A mają głębokość 350 mm, więc pierwsza szafka górna na ścianie D staje tuż przed nimi.
Widok 090° lub 180°	Podąża za myszą, dopóki jej nie upuścisz kliknięciem.

Szablon zachowuje własną wysokość od podłogi także wtedy, gdy staje obok wybranej szafki. Jeśli wybrana szafka górna została podniesiona ręcznie, szablon i tak staje spodem na wysokości Wysokość szafek górnych. Szafka z C przejmuje wysokość wybranej.

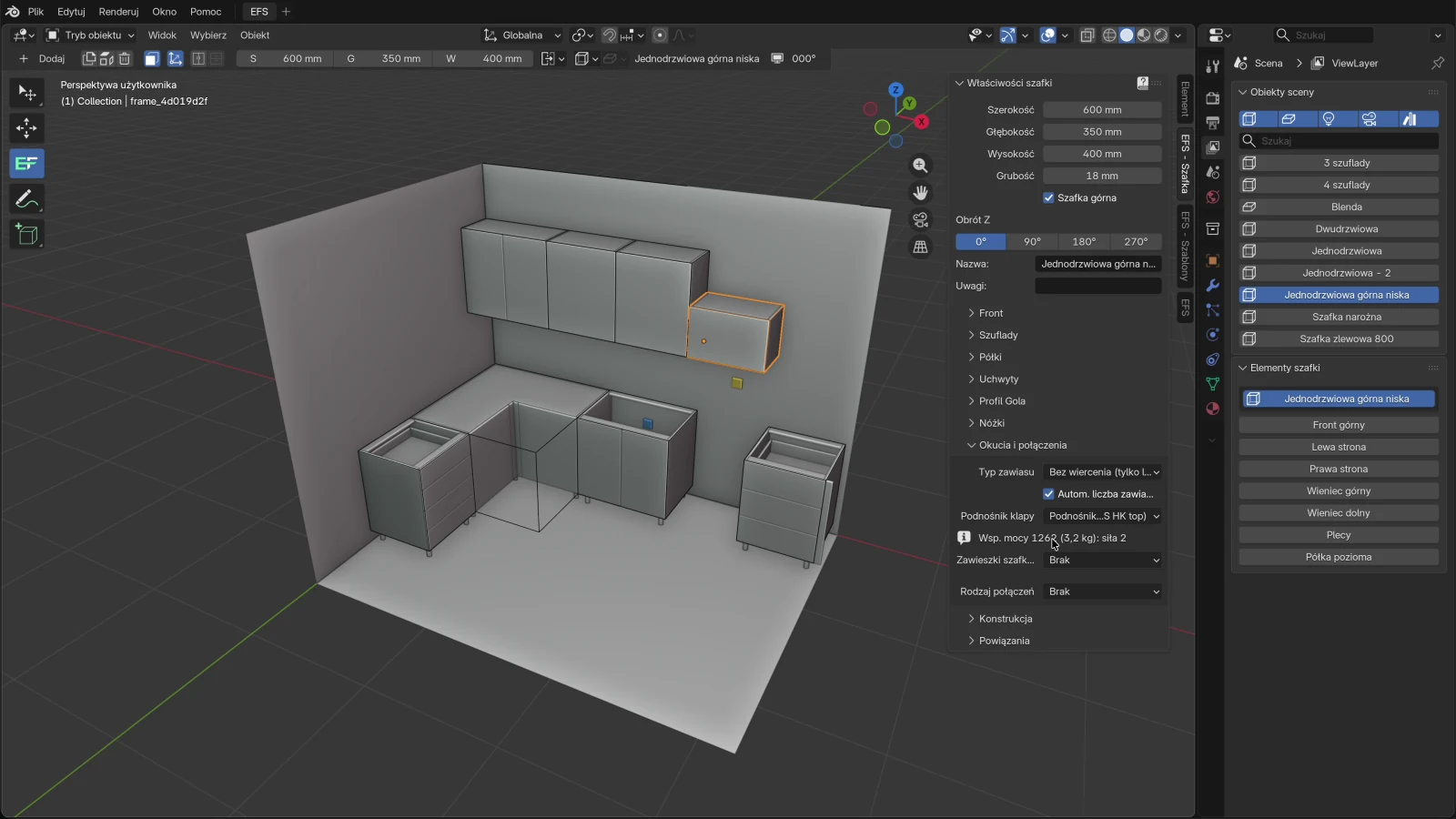

Niska szafka górna na linii górnej krawędzi

Niskie szafki górne stają spodem na wysokości Wysokość szafek górnych, jak w filmie: szafka z klapą o wysokości 400 mm kończy się na 1830 mm. Jeśli niska szafka ma kończyć się na linii 2150 mm (np. nad okapem), podnieś ją:

1. Kliknij niską szafkę.
2. Naciśnij 3, wpisz różnicę wysokości (dla 400 mm: 720 − 400 = 320) i naciśnij Enter.

Szafka wisi teraz od 1750 do 2150 mm. Tak podniesiona zostaje, dopóki nie zmienisz Wysokość szafek górnych lub nie naciśniesz U (sekcja Co zmienia się wraz z wysokością).

Dwie szafki górne o różnych wysokościach możesz wyrównać do spodu przyciskiem Wyrównaj do aktywnej (zobacz Wyrównaj do aktywnej). Nie wyrównuje ich do góry.

Górna szafka narożna

Szablon Szafka narożna w kategorii Kuchnia – górne to górna szafka narożna 900 × 900 × 720 mm, bez nóżek. Jej Strona przednia ma 568 × 568 mm, więc ramiona mają głębokość 332 mm, z drzwiami 350 mm: w jednej płaszczyźnie z frontami szafek górnych. Jak wstawić szafkę narożną do narożnika, opisuje sekcja Szafka narożna w narożniku pomieszczenia.

Górna szafka narożna zawsze stoi na wysokości Wysokość szafek górnych: jeśli przesuniesz ją w górę lub w dół, EFS od razu ustawia ją z powrotem na tej wysokości. Nie ma pola Zawieszki szafki górnej i nie dostaje zawieszek na liście okuć.

Szafki wysokie

Szafki wysokie są w kategorii Kuchnia – dolne, bo stoją na podłodze. EFS umieszcza je jak szafki dolne: biorą pod uwagę szafki dolne i trafiają na koniec dolnego ciągu lub obok wybranej szafki.

Szablon	Wymiary (S × G × W)	Góra	Co ma
Lodówka	600 × 580 × 2050 mm	2150 mm	Szafka wysoka na lodówkę do zabudowy: dwoje drzwi i klapa komory u góry (trzy korpusy).
Słupek piekarnikowy - szuflady	600 × 580 × 2050 mm	2150 mm	Trzy szuflady na dole, nad nimi wnęka 600 mm na piekarnik, drzwi u góry (dwa korpusy).
Słupek piekarnikowy - jedne drzwi	600 × 580 × 2050 mm	2150 mm	Drzwi na dole, wnęka 600 mm, drzwi u góry.
Słupek piekarnikowy 3 szuflady 2 2 1 - gola	600 × 580 × 2050 mm	2150 mm	Szuflady 2 2 1 na dole, wnęka 600 mm, drzwi u góry, profil Gola.
Szafka spiżarniana 600	600 × 580 × 2050 mm	2150 mm	Dwoje drzwi jedne nad drugimi, pięć półek. Dolne drzwi są tak wysokie jak fronty szafek dolnych.
Piekarnik średni	600 × 580 × 1330 mm	1430 mm	Trzy szuflady, nad nimi wnęka 600 mm na piekarnik na wysokości oczu. Góra jest w linii ze spodem szafek górnych.
Piekarnik	600 × 580 × 720 mm	820 mm	Wnęka na piekarnik do zabudowy pod blatem i niska szuflada pod nią (dwa korpusy).

Wszystkie stoją na nóżkach 100 mm. Góra na 2150 mm pokrywa się z górą szafek górnych tylko przy domyślnej wartości Wysokość szafek górnych 1430 mm.

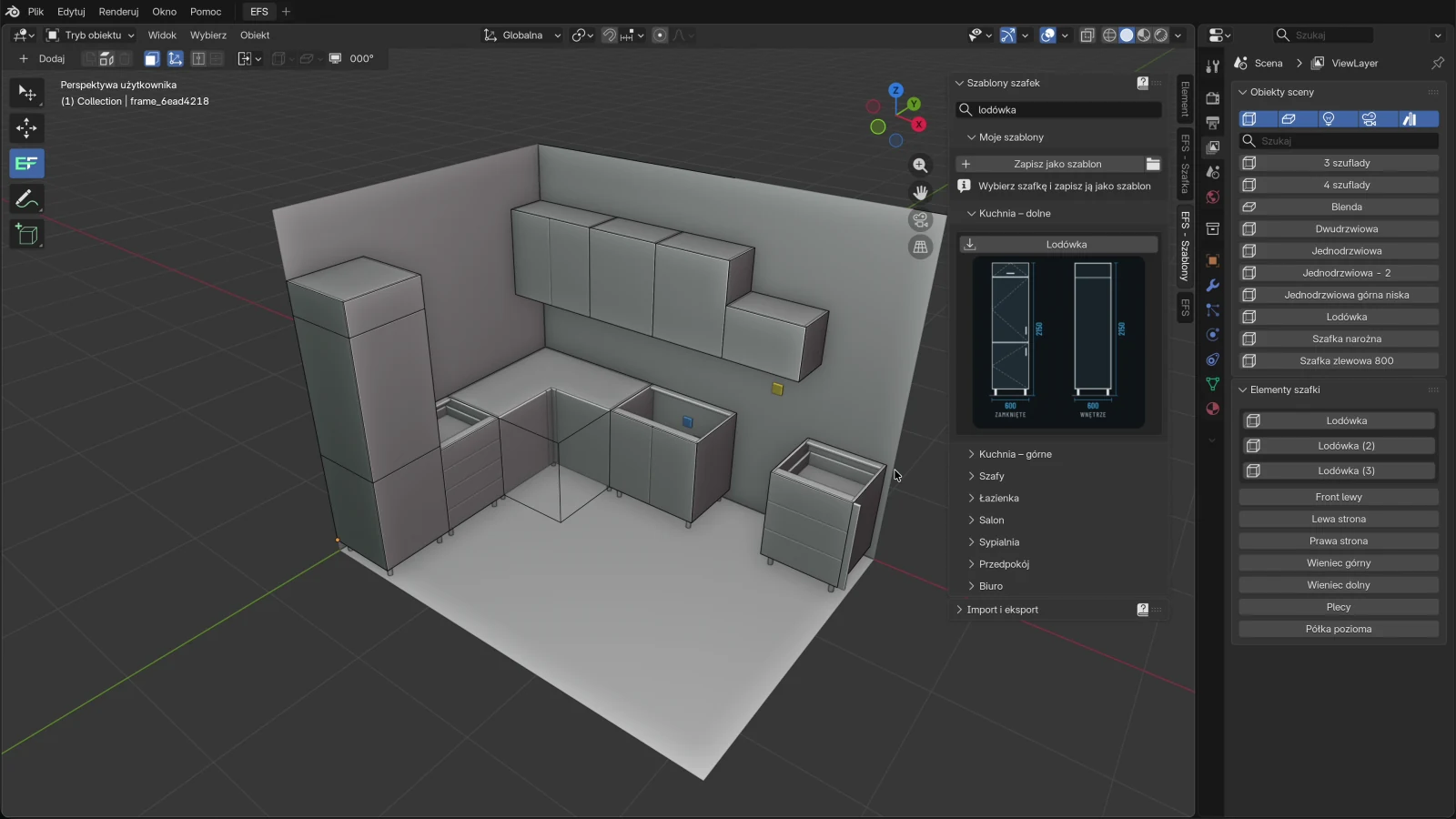

Lodówka na ścianie D

Jak w filmie:

1. Kliknij puste miejsce.
2. Obróć widok środkowym przyciskiem myszy, aż nagłówek pokaże 270°.
3. W Kuchnia – dolne wyszukaj lodówka i kliknij Lodówka.

Szafka na lodówkę obraca się tyłem do ściany D i staje przed szafką dolną, która stoi najbardziej z przodu. W filmie to szafka z czterema szufladami, więc szafka na lodówkę zajmuje ostatnie 600 mm ściany D, w narożniku przy ścianie C.

Wskazówka

Jeśli na ścianie D jest już kilka szafek, kliknij ostatnią z nich i dopiero wtedy kliknij Lodówka. Szafka na lodówkę staje wtedy obok wybranej szafki, a nie według zasady dla widoku 270°, która bierze pod uwagę wszystkie szafki dolne w projekcie.

Szafka wysoka złożona z kilku korpusów

Lodówka, słupki piekarnikowe i spiżarnia są zbudowane z korpusów połączonych ze sobą jako Powiązania. Korpus główny nosi nazwę szablonu, a pozostałe dostają przyrostek, np. Lodówka (2) i Lodówka (3). Wszystkie są na liście Elementy szafki korpusu głównego.

• Gdy przesuwasz lub obracasz korpus główny, pozostałe przesuwają się z nim.
• Gdy zmieniasz jego szerokość lub głębokość, pozostałe dostają ten sam wymiar: w szablonie pola wyboru Szerokość i Głębokość w Uwzględnij w skalowaniu są włączone.
• Komora u góry szafki na lodówkę ma własną klapę. Kliknij klapę komory, a potem wybierz Podnośnik klapy w panelu Okucia i połączenia, jak dla każdej klapy.
• X na korpusie głównym usuwa też powiązane korpusy.

Jak działa powiązanie, opisuje sekcja Powiązane szafki w ciągu.

Klapa z podnośnikiem

Klapa to front zamocowany na zawiasach u góry. W panelu Front to Typ: Klapa do góry. Wśród szablonów to Jednodrzwiowa górna niska (600 × 350 × 400 mm), a poza kuchnią Szafka wisząca z klapą podnoszoną w kategorii Salon i Szafka wisząca z klapą w kategorii Przedpokój. Typy frontów opisuje rozdział Jak zbudowana jest szafka.

Otwartą klapę trzyma podnośnik. EFS dobiera jego siłę według współczynnika mocy i umieszcza go na liście okuć i w cenie.

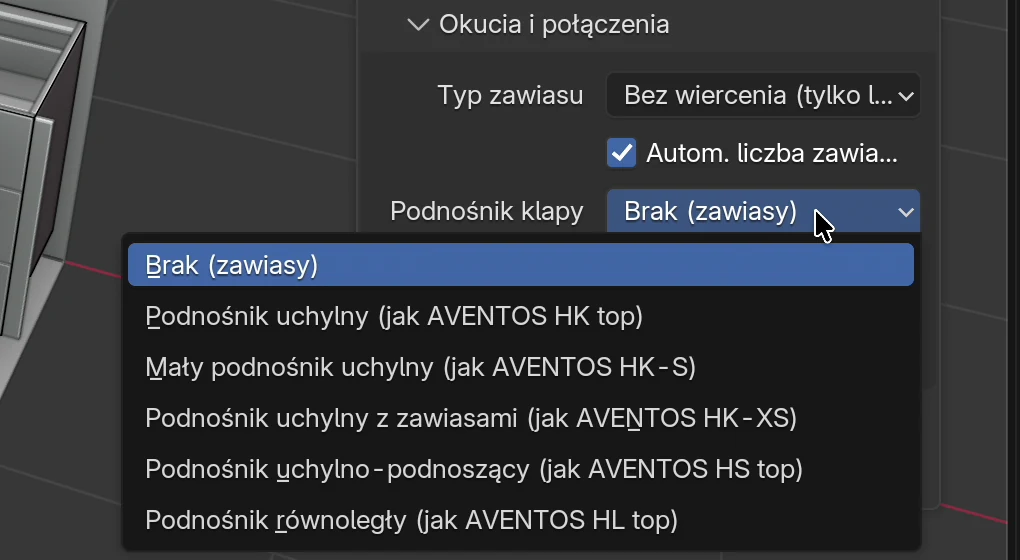

Wybierz podnośnik

1. Kliknij klapę lub dowolną płytę szafki z klapą.
2. Na karcie EFS - Szafka otwórz panel Okucia i połączenia.

3. Otwórz menu rozwijane Podnośnik klapy i wybierz podnośnik.



4. Odczytaj wiersz Wsp. mocy … (… kg): … pod polem. Na końcu wiersza jest siła podnośnika proponowana przez EFS.



Pole Podnośnik klapy pojawia się tylko wtedy, gdy szafka ma front Klapa do góry. Front typu Klapa w dół nie ma podnośnika: trzymają go zawiasy.

Podnośniki

Podnośniki są w katalogu okuć EFS. Nazwy i zakresy wzorowane są na przykładzie Blum AVENTOS.

Podnośnik w menu	Wysokość frontu	Siły i zakres współczynnika mocy	Zawiasy na klapie
Brak (zawiasy)	–	–	Tak
Podnośnik uchylny (jak AVENTOS HK top)	180–600 mm	siła 1: 400–1000, siła 2: 750–1500, siła 3: 1500–2600, siła 4: 2400–5500	Nie
Mały podnośnik uchylny (jak AVENTOS HK-S)	180–400 mm	siła 1: 220–500, siła 2: 400–1000, siła 3: 960–2215	Nie
Podnośnik uchylny z zawiasami (jak AVENTOS HK-XS)	240–600 mm	siła 1: 200–1000, siła 2: 500–1500, siła 3: 800–1800	Tak
Podnośnik uchylno-podnoszący (jak AVENTOS HS top)	350–800 mm	siła A: 500–1200, siła B: 1100–2600, siła C: 2400–5500	Nie
Podnośnik równoległy (jak AVENTOS HL top)	300–580 mm	siła 1: 500–1500, siła 2: 1200–3000, siła 3: 2600–5500	Nie

Domyślnie jest Brak (zawiasy). Nowa szafka i szablon dostają podnośnik z panelu Okucia projektu, ramka Klapy i szafki górne (zobacz Okucia projektu).

Uwaga

Zakresy w katalogu są przykładowe. Przed zamówieniem sprawdź siłę w aktualnym katalogu producenta.

Współczynnik mocy

Współczynnik mocy to wysokość frontu w mm razy masa frontu w kg. EFS oblicza go sam:

1. Bierze wymiary klapy: wysokość, szerokość i grubość.
2. Masa = wysokość × szerokość × grubość × 750 kg/m³. Jeśli szafka ma uchwyt (Uchwyt relingowy lub Gałka), dodaje 0,3 kg.
3. Współczynnik mocy = wysokość frontu (mm) × masa (kg).
4. Wybiera pierwszą siłę podnośnika, której zakres obejmuje współczynnik mocy.

Przykład z filmu, szafka 600 × 400 mm z klapą bez uchwytu:

Krok	Obliczenie	Wynik
Klapa (Szczelina 2 mm)	596 × 396 × 18 mm
Masa	0,596 × 0,396 × 0,018 m³ × 750 kg/m³	3,2 kg
Współczynnik mocy	396 mm × 3,19 kg	1262
Siła	1262 mieści się w zakresie siły 2 (750–1500), a nie w zakresie siły 1 (400–1000)	siła 2

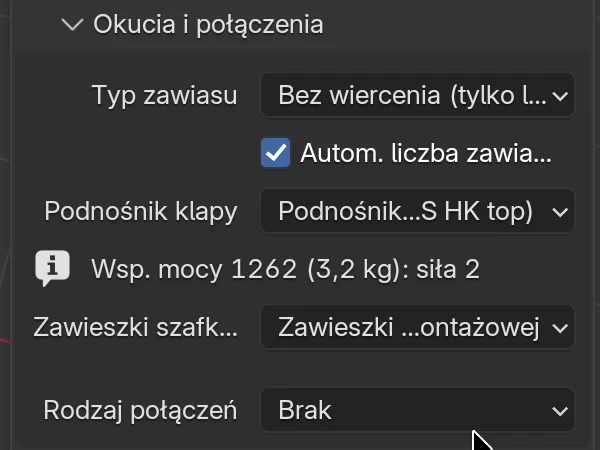

Panel pokazuje to jako Wsp. mocy 1262 (3,2 kg): siła 2. Z uchwytem masa wynosiłaby 3,5 kg, a współczynnik mocy 1381, znowu siła 2.

Zasady:

• Gdy zakresy dwóch sił się pokrywają, EFS wybiera pierwszą, słabszą.
• EFS liczy z gęstością 750 kg/m³ dla każdego dekoru. Dla cięższego frontu (lite drewno, szkło, rama aluminiowa) sprawdź siłę w katalogu producenta.
• Gdy zmienisz wymiary szafki, grubość lub szczelinę frontu albo uchwyt, współczynnik mocy jest obliczany ponownie.
• Odczytuj współczynnik mocy przy zamkniętej klapie. Gdy jest otwarta (O), EFS mierzy otwarty front i liczba w wierszu nie jest poprawna.

Czerwony wiersz

Wiersz współczynnika mocy robi się czerwony, gdy:

Przyczyna	Co pokazuje	Co zrobić
Żadna siła nie ma zakresu, który obejmuje współczynnik mocy	Wsp. mocy … (… kg): poza zakresem	Wybierz inny podnośnik lub zmień rozmiar klapy.
Wysokość klapy jest poza zakresem podnośnika (np. ponad 600 mm dla Podnośnik uchylny)	Siła jest pokazana, ale wiersz jest czerwony	Wybierz podnośnik dla tej wysokości frontu (tabela powyżej) lub zmień wysokość szafki.

Czerwony wiersz nie blokuje eksportu. Podnośnik poza zakresem też trafia na listę okuć, więc łatwo go tam zauważyć.

Zawiasy przy podnośniku

Wszystkie podnośniki oprócz Podnośnik uchylny z zawiasami (jak AVENTOS HK-XS) same trzymają klapę. Przy nich EFS nie wierci otworów na zawiasy w klapie i nie liczy zawiasów na liście okuć ani w cenie. Pola Typ zawiasu, Autom. liczba zawiasów i Zawiasy zostają w panelu, ale nie mają wpływu na klapę.

Przy Brak (zawiasy) i Podnośnik uchylny z zawiasami klapa dostaje zawiasy z pól Typ zawiasu i Zawiasy, jak drzwi.

EFS nie wierci otworów na sam podnośnik. Zamontuj podnośnik według szablonu producenta.

Podnośnik na liście okuć i w cenie

Gdzie	Co pokazuje
Lista okuć (karta Okucia w pliku Excel listy formatek, lista okuć w PDF)	Nazwę podnośnika, np. Podnośnik uchylny (jak AVENTOS HK top), ze szczegółem siła 2, wsp. mocy 1262, jeden komplet na klapę.
Zamówienie u dostawcy	Ten sam wiersz. Klapy z tym samym podnośnikiem i tym samym szczegółem są sumowane w jeden wiersz.
Kosztorys i oferta	Jeden komplet na klapę, w cenie z cennika.

Listę okuć opisuje rozdział Lista formatek i wymiar cięcia, zamówienie rozdział Pakiet produkcyjny i zamówienie u dostawcy, a ceny rozdział Oferta dla klienta.

Dla zaawansowanych: własny katalog podnośników

Podnośniki są w pliku lifts.json w folderze hardware dodatku. Umieść własną kopię w folderze user_hardware w folderze użytkownika EFS (gdzie jest ten folder, opisuje rozdział Instalacja, licencja i konto). Wpis z tym samym kluczem (np. HK_TOP) zastępuje wbudowany, a nowy klucz jest dodawany po wbudowanych.

Ten sam plik zawiera dwie liczby do obliczenia masy: density (gęstość materiału, domyślnie 750 kg/m³) i handle_weight (masa uchwytu, domyślnie 0,3 kg). Każdy podnośnik ma front_height (zakres wysokości frontu), devices (siły z zakresem pf), hinges (czy klapa potrzebuje zawiasów) i price_code (kod w cenniku).

Kody w cenniku, karta Other: LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL, za komplet. Zmiana w katalogu obowiązuje po ponownym uruchomieniu programu.

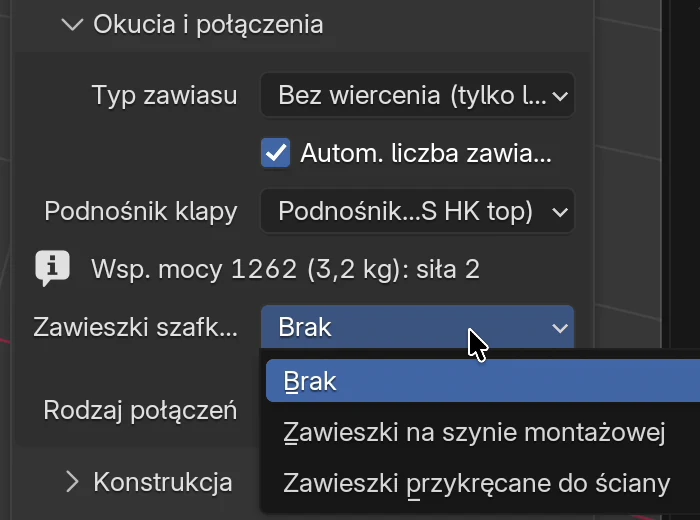

Zawieszki szafki górnej

Zawieszki to okucia, na których szafka górna wisi na ścianie. EFS ich nie rysuje ani nie wierci, ale liczy je na liście okuć i w cenie.

1. Kliknij szafkę górną.
2. Na karcie EFS - Szafka otwórz panel Okucia i połączenia.
3. W polu Zawieszki szafki górnej wybierz typ.

Typ	Co trafia na listę okuć na szafkę	Domyślnie
Brak	Nic.	tak
Zawieszki na szynie montażowej	2 × Zawieszka szafki górnej (szczegół regulowane) i 1 × Szyna montażowa o długości szafki, np. 600 mm
Zawieszki przykręcane do ściany	2 × Zawieszka szafki górnej (szczegół regulowane), bez szyny

Zasady:

• Pole pojawia się tylko przy szafce górnej. Gdy zmienisz szafkę z powrotem w dolną, zawieszki nie są liczone, choć typ pozostaje ustawiony.
• Każda szafka dostaje własną szynę o długości równej jej szerokości. Dla ciągu szafek górnych 800, 600 i 600 mm lista okuć ma po jednym wierszu Szyna montażowa dla każdej szafki, łącznie 1 × 800 mm i 2 × 600 mm.
• Górna szafka narożna i szafki wiszące, które nie są szafkami górnymi (np. z kategorii Łazienka), nie mają tego pola i nie dostają zawieszek. Zawieszki dla nich policz samodzielnie.
• Nowa szafka i szablon dostają typ z panelu Okucia projektu, ramka Klapy i szafki górne. Tam nadasz zawieszki całemu projektowi naraz przyciskiem Zastosuj do wszystkich, który zapisuje wszystkie okucia projektu (zobacz Okucia projektu).

W cenie: zawieszka za sztukę (kod HANGER w cenniku), a szyna za metr długości szafki (kod HANGING_RAIL_M). Te same wiersze trafiają do zamówienia u dostawcy.

Okucia klap i zawieszki dla całego projektu

Nie trzeba wybierać podnośnika klapy i zawieszek dla każdej szafki osobno. Na karcie EFS, w panelu Okucia projektu, ramka Klapy i szafki górne ma te same dwa pola: Podnośnik klapy i Zawieszki szafki górnej.

• Nowe szafki i szablony dostają te wartości automatycznie.
• Zastosuj do wszystkich zapisuje okucia projektu we wszystkich szafkach, a Zastosuj do wybranych tylko w wybranych. Zapisywane są wszystkie okucia z panelu (połączenia, zawiasy, prowadnice szuflad, uchwyty…), nie tylko te dwa pola.
• Moje ustawienia zapisuje je jako wartości początkowe dla każdego nowego projektu (zobacz Moje ustawienia).
• Kopiuj do wybranych szafek przenosi podnośnik klapy w grupie Fronty, a zawieszki w grupie Zawiasy, prowadnice i połączenia (zobacz Kopiuj do wybranych szafek).

Wszystko o panelu Okucia projektu jest w rozdziale Okucia projektu.

Częste problemy i rozwiązania

Szafka górna nie jest na linii 2150 mm. Szafka nie ma wysokości 720 mm albo zmieniono Wysokość szafek górnych. Linia to Wysokość szafek górnych plus wysokość szafki. Dla niskiej szafki zobacz Niska szafka górna na linii górnej krawędzi.

Szafka górna stanęła obok szafki dolnej, a nie obok szafek górnych. Wybrana była szafka dolna. Wybierz ostatnią szafkę górną i kliknij szablon ponownie albo kliknij puste miejsce i dodaj szafkę przy widoku 000°.

Pierwsza szafka górna stanęła w narożniku, nad szafką narożną. Przy widoku 000° pierwsza szafka górna trafia do narożnika ścian A i D. Jeśli ma stać gdzie indziej, przesuń ją klawiszem 1 albo najpierw wybierz szafkę, obok której ma stanąć.

Podniesiona szafka górna wróciła na dawną wysokość. Zmieniono Wysokość szafek górnych lub naciśnięto U. Podnieś ją ponownie klawiszem 3.

Fronty szafki górnej wróciły do grupy F 2. Zmiana Wysokość szafek górnych i U przywracają fronty szafek górnych do F 2. Zmień grupę ponownie po ustawieniu wysokości.

Nie ma pola wyboru Szafka górna. Szafka ma nóżki. Ustaw Nóżki → Typ: Brak lub naciskaj L, aż nóżki znikną.

U nie działa na szafkę narożną. Klawisz działa tylko na zwykłe szafki. W szafce narożnej zaznacz Szafka górna w panelu Właściwości szafki narożnej.

Szafka górna ma nóżki w powietrzu. U nie usuwa nóżek. Naciskaj L, aż nóżki znikną.

Nie widzę pola Podnośnik klapy. Szafka nie ma klapy Klapa do góry. W panelu Front wybierz Typ: Klapa do góry.

Wiersz współczynnika mocy jest czerwony. Współczynnik mocy lub wysokość klapy jest poza zakresem podnośnika. Zobacz Czerwony wiersz.

Współczynnik mocy jest za mały, a wiersz pokazuje poza zakresem. Klapa jest otwarta. Zamknij ją klawiszem O.

Klapa nie ma zawiasów na liście okuć. Podnośnik sam trzyma klapę. Zawiasy mają tylko Podnośnik uchylny z zawiasami (jak AVENTOS HK-XS) i Brak (zawiasy).

Nie widzę pola Zawieszki szafki górnej. Szafka nie jest szafką górną albo jest szafką narożną. Zaznacz Szafka górna lub naciśnij U.

Szafka na lodówkę stanęła na innej szafce na ścianie D. Zasada dla widoku 270° bierze pod uwagę wszystkie szafki dolne w projekcie. Naciśnij Ctrl+Z, kliknij ostatnią szafkę na ścianie D i dodaj szafkę na lodówkę obok niej.

Szafka wysoka nie kończy się na linii szafek górnych. Wysokość szafek górnych nie wynosi 1430 mm. Zmień Wysokość szafek wysokich, bo nie podążają za tym polem.

Skróty w tym rozdziale

Klawisz	Działanie
U	Szafka górna / dolna dla wybranych szafek
C	Nowa szafka obok wybranej; obok szafki górnej nowa też jest szafką górną
3	Przesunięcie wzdłuż Z: wpisz odległość w mm i potwierdź klawiszem Enter
1 / 2	Przesunięcie wzdłuż X / Y
L	Następne nóżki (do Brak przed U)
O	Otwórz / zamknij drzwi, klapy i szuflady
X	Usuń szafkę razem z jej powiązanymi korpusami
środkowy przycisk myszy	Obrót widoku (000°, 090°, 180°, 270° w nagłówku)
Ctrl+Z	Cofnij ostatnią czynność

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej

Następny rozdział: Blat: wycięcia i łączenie narożne
