Caissons bas et caisson d’angle¶

Dans ce chapitre, vous construisez la rangée basse de la cuisine dans la pièce du chapitre B01 : un caisson d’angle dans le coin, le sous-évier, un emplacement pour le lave-vaisselle, des tiroirs sous la plaque de cuisson, un fileur jusqu’au mur et la rangée qui se poursuit sur un second mur. Vous apprendrez où EFS place un nouveau caisson, comment mettre le caisson d’angle dans n’importe quel coin, comment combler un espace avec un fileur ou un caisson, et comment lier et aligner les caissons d’une rangée.

Vidéo : B02 Caissons bas et caisson d’angle

Le même déroulement dans une vidéo d’une minute et demie, en anglais.

Regarder sur YouTube (vidéo en anglais)

Avant de commencer¶

Ouvrez le projet avec la pièce du chapitre Pièce, ouvertures et raccordements. Dans la vidéo, la pièce mesure 3232 × 2400 mm, avec l’eau et une évacuation sur le mur A et un raccordement 400 V pour la plaque de cuisson.
Les murs sont A (au fond), B (à droite), C (devant) et D (à gauche), vus lorsque l’en-tête affiche 000°. Le coin arrière gauche de la pièce, entre les murs A et D, est l’origine de la scène.
Dans la barre d’outils à gauche, l’outil EFS doit être sélectionné.
Dans l’en-tête, dans la liste déroulante Options de positionnement, Alignement avant doit être sélectionné. C’est la valeur par défaut.
Ouvrez l’onglet EFS - Modèles et dépliez la catégorie Cuisine, caissons bas. Comment rechercher et placer des modèles est décrit dans le chapitre Modèles et Mes modèles.

Le déroulement de la vidéo¶

Cliquez dans le vide pour que rien ne soit sélectionné. Regardez de face : l’en-tête affiche 000°.
Dans le champ de recherche de l’onglet EFS - Modèles, tapez angle, appuyez sur Enter et cliquez sur Caisson d’angle. Le caisson se place dans le coin entre les murs A et D. Voir Caisson d’angle dans le coin de la pièce.

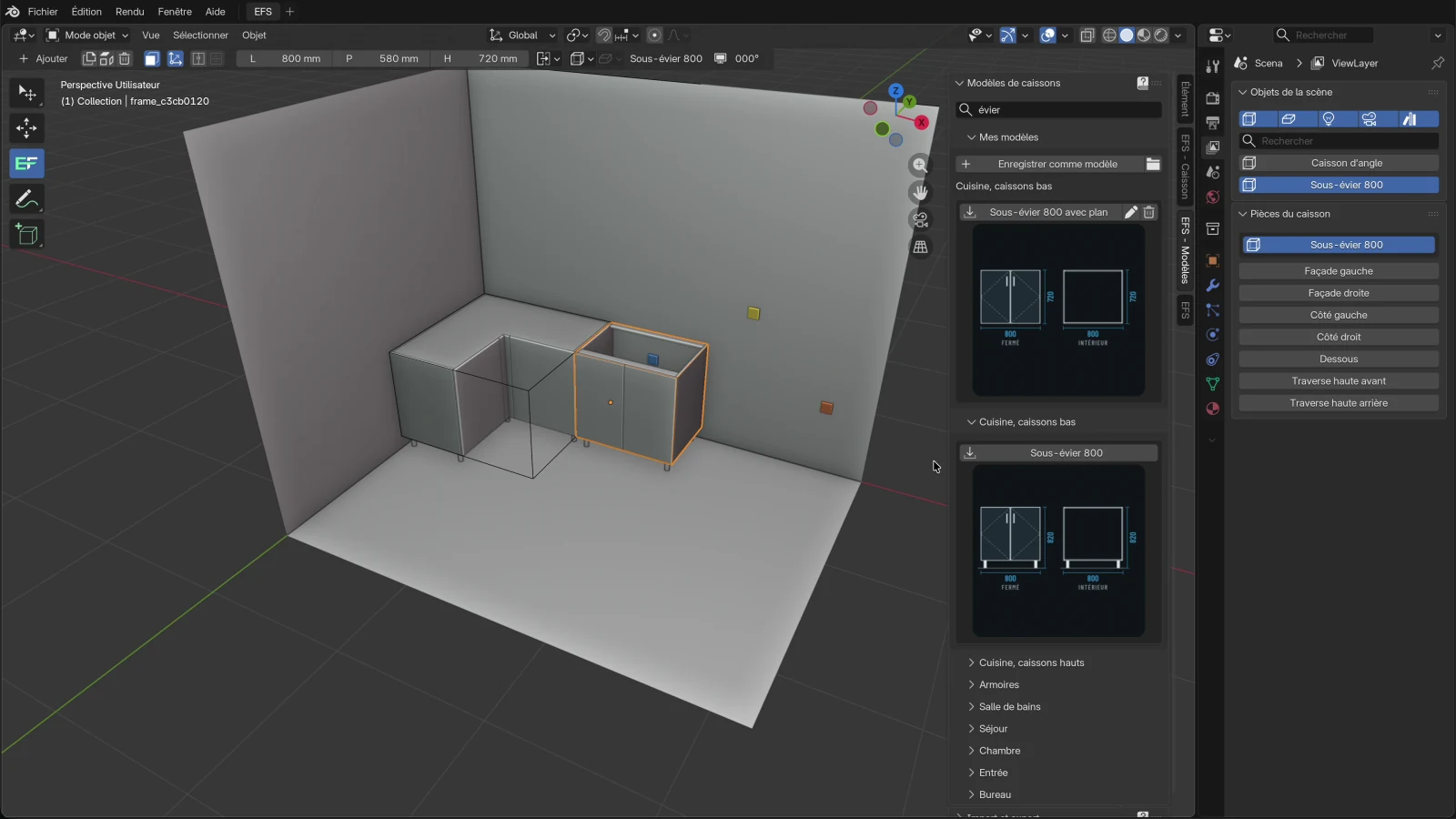

Le caisson d’angle étant sélectionné, recherchez évier et cliquez sur Sous-évier 800. Le sous-évier vient juste à côté du caisson d’angle, à sa droite, sur le mur A. Voir Où se place un nouveau caisson.
Le sous-évier étant sélectionné, recherchez 3 tiroirs et cliquez sur 3 tiroirs. Le caisson vient à droite du sous-évier.
Appuyez sur 1, tapez 600 et appuyez sur Enter. Les tiroirs se déplacent de 600 mm vers la droite. Entre le sous-évier et les tiroirs, il y a maintenant la place pour le lave-vaisselle. Voir Emplacement pour le lave-vaisselle.
La rangée s’arrête maintenant à 50 mm du mur B. Le caisson à tiroirs étant sélectionné, faites un clic droit, puis Ajouter au caisson → Fileur →. Un fileur de 50 mm ferme l’espace jusqu’au mur, dans le décor des façades. Voir Fileur jusqu’au mur.
Cliquez dans le vide. Avec le bouton central de la souris, tournez la vue vers le mur D, jusqu’à ce que l’en-tête affiche 270°.
Recherchez 4 tiroirs et cliquez sur 4 tiroirs. Le caisson tourne le dos au mur D et se place juste devant l’aile du caisson d’angle.

La rangée terminée sur le mur A, du mur D vers le mur B :

Caisson	De	À	Remarque
Caisson d’angle	0 mm	1182 mm	L’aile le long du mur D mesure 1200 mm de long.
Sous-évier 800	1182 mm	1982 mm	Sous l’eau et l’évacuation dessinées au chapitre B01.
Emplacement pour le lave-vaisselle	1982 mm	2582 mm	Vide, 600 mm.
3 tiroirs	2582 mm	3182 mm	Sous la plaque de cuisson, devant le raccordement 400 V.
Fileur	3182 mm	3232 mm	Jusqu’au mur B.

Sur le mur D, le caisson 4 tiroirs occupe 600 mm juste devant l’aile du caisson d’angle, de 1200 à 1800 mm mesurés depuis le mur A.

À partir de là, vous modifiez chaque caisson de la rangée comme n’importe quel autre caisson : dimensions, façades, tiroirs, pieds et quincaillerie. Voir Comment est construit un caisson.

Où se place un nouveau caisson¶

Lorsque vous ajoutez un caisson (C, Ajouter → Caisson) ou un modèle, EFS choisit lui-même l’emplacement. Il regarde deux choses : si un caisson est sélectionné et depuis quelle direction vous regardez. Les règles générales se trouvent dans les chapitres L’interface et votre premier caisson et Modèles et Mes modèles. Voici les mêmes règles sur un exemple de cuisine.

Orientation de la vue et murs¶

L’orientation de la vue s’affiche à l’extrémité droite de l’en-tête de l’outil EFS. Un nouveau caisson tourne le dos au mur que vous regardez.

Dans l’en-tête	Vous regardez	Rotation Z du nouveau caisson	Quand rien n’est sélectionné
000°	le mur A	0°	Dos au mur A, au bout droit de la rangée. Le premier caisson se place dans le coin entre les murs A et D.
090°	le mur B	90°	Le caisson suit la souris. Cliquez pour le poser.
180°	le mur C	180°	Le caisson suit la souris. Cliquez pour le poser.
270°	le mur D	270°	Dos au mur D, juste devant le caisson le plus en avant.

Vous tournez la vue avec le bouton central de la souris. L’angle de l’en-tête s’aligne sur la plus proche des quatre directions : la vue n’a donc pas besoin d’être exactement perpendiculaire au mur.

Règles pour 000° et 270° :

Un caisson bas ne tient compte que des caissons bas, et un caisson haut que des caissons hauts. Les colonnes issues des modèles (réfrigérateur, four, garde-manger) sont des caissons bas.
Le bout droit de la rangée est le point le plus à droite de tous les caissons bas du projet, caisson d’angle compris. Les panneaux libres ne comptent pas : le nouveau caisson se place par-dessus un fileur en bout de rangée.
Pour 270°, EFS tient compte de tous les caissons bas du projet, pas seulement de ceux du mur D. Le nouveau caisson se place devant celui qui est le plus proche du mur C.
Si le projet n’a encore aucun caisson du même genre, un nouveau caisson à 000° se place à l’origine, dans le coin entre les murs A et D. À 270°, il se place derrière le mur A, hors de la pièce.

Astuce

Les règles « au bout droit » et « devant le plus en avant » fonctionnent bien pour une cuisine en L sur les murs A et D, comme dans la vidéo. Pour les autres murs et pour une seconde rangée sur le même mur, ajoutez le caisson pendant que son voisin est sélectionné (section ci-dessous).

Un nouveau caisson à côté du caisson sélectionné¶

Avec l’option par défaut Alignement avant, un nouveau caisson se place à côté du caisson sélectionné :

Cliquez sur n’importe quel panneau du caisson à côté duquel le nouveau doit se placer.
Appuyez sur C ou cliquez sur un modèle.

Ce que fait EFS :

Le nouveau caisson vient du côté droit du caisson sélectionné, avec son dos sur la même ligne. La droite est la droite lorsque vous regardez les façades de ce caisson : la règle fonctionne donc sur chaque mur.
S’il y a déjà un caisson à droite, le nouveau vient du côté gauche.
Si les deux côtés sont occupés, le nouveau est placé comme si rien n’était sélectionné.
Le nouveau caisson prend la rotation Z du caisson sélectionné.
Un nouveau caisson créé avec C prend aussi la hauteur, la profondeur et la hauteur depuis le sol du caisson sélectionné. Si le caisson sélectionné est un caisson haut, le nouveau devient aussi un caisson haut. La largeur est celle par défaut ou vient de Mes réglages.
Un modèle garde ses propres dimensions et sa propre hauteur depuis le sol.

Occupé signifie que le nouveau caisson chevaucherait un autre caisson ou un caisson d’angle. Les panneaux libres (fileur, plan de travail) ne comptent pas. Le caisson d’angle occupe tout le rectangle de ses dimensions : rien ne tient donc à côté de lui, pas même dans l’angle intérieur du L.

Attention

Le caisson d’angle ne peut pas être ce voisin sélectionné. Tant que le caisson d’angle (ou l’un de ses panneaux) est sélectionné, un nouveau caisson est placé comme si rien n’était sélectionné. Dans la vidéo, le sous-évier s’est placé à côté du caisson d’angle parce que le caisson d’angle était le seul caisson bas du mur A : son bout droit était donc aussi le bout de la rangée.

Options de positionnement¶

Les options se trouvent dans la liste déroulante Options de positionnement de l’en-tête et dans l’onglet EFS, panneau Propriétés de la scène. Elles sont décrites dans L’interface et votre premier caisson.

Option	Pour une rangée de cuisine
Alignement avant (par défaut)	Le nouveau caisson vient à côté du caisson sélectionné ou au bout de la rangée. Gardez cette option pour construire une rangée.
Glissement sur l’axe X	Le nouveau caisson ignore le caisson sélectionné. À 000° et 270°, il suit la souris le long de l’axe X jusqu’à ce que vous le posiez d’un clic.
Glissement sur l’axe Y	De même, le long de l’axe Y.
Glissement sur les axes X et Y	De même, sur tout le sol.

Dans les préférences de l’add-on (Édition → Préférences… → Add-ons, ligne Easy Form Studio), deux réglages modifient ce même comportement :

Réglage	Par défaut	Ce qu’il fait
Orienter le caisson selon la vue à la création	activé	Désactivé : un nouveau caisson qui ne se place pas à côté du caisson sélectionné reste à 0° et suit la souris jusqu’à ce que vous le posiez.
Lier un nouveau caisson au sélectionné	désactivé	Activé : un caisson ajouté avec `C` à côté du caisson sélectionné devient son caisson lié gauche ou droit. Ne s’applique pas aux modèles. Voir Caissons liés dans une rangée.

Un écart exact avec les touches 1 et 2¶

Les touches 1, 2 et 3 déplacent un caisson le long des axes X, Y et Z de la pièce, et non le long de sa rangée :

Mur	La rangée suit l’axe	Touche pour un déplacement le long du mur	Le sens plus va vers le mur
A	X	`1`	B
B	Y	`2`	A
C	X	`1`	B
D	Y	`2`	A

Exemple de la vidéo : vous déplacez un caisson du mur A de 600 mm vers le mur B avec 1, 600, Enter. Sur le mur D, le même déplacement vers le mur C se fait avec 2, -600, Enter.

Si plusieurs caissons sont sélectionnés, ils se déplacent tous ensemble. C’est ainsi que vous déplacez toute une rangée. Plus d’informations dans le chapitre L’interface et votre premier caisson.

Caisson d’angle dans le coin de la pièce¶

Le caisson d’angle est un caisson en L à deux portes. Ses panneaux et tous les champs de l’onglet sont décrits dans Comment est construit un caisson. Voici comment le mettre dans un coin et le raccorder à la rangée sur les deux murs.

Vous obtenez un caisson d’angle de deux façons :

Façon	Dimensions	Pieds	Côté avant (Largeur × Profondeur)
Le modèle Caisson d’angle (Cuisine, caissons bas)	1182 × 1200 × 720 mm	100 mm	620 × 638 mm
Ajouter → Caisson d’angle ou `Shift`+`C`	1200 × 1160 × 720 mm	sans pieds	638 × 598 mm

Les deux variantes ont des ailes de 562 mm de profondeur : leurs portes sont donc alignées sur les façades des voisins de 580 mm de profondeur.

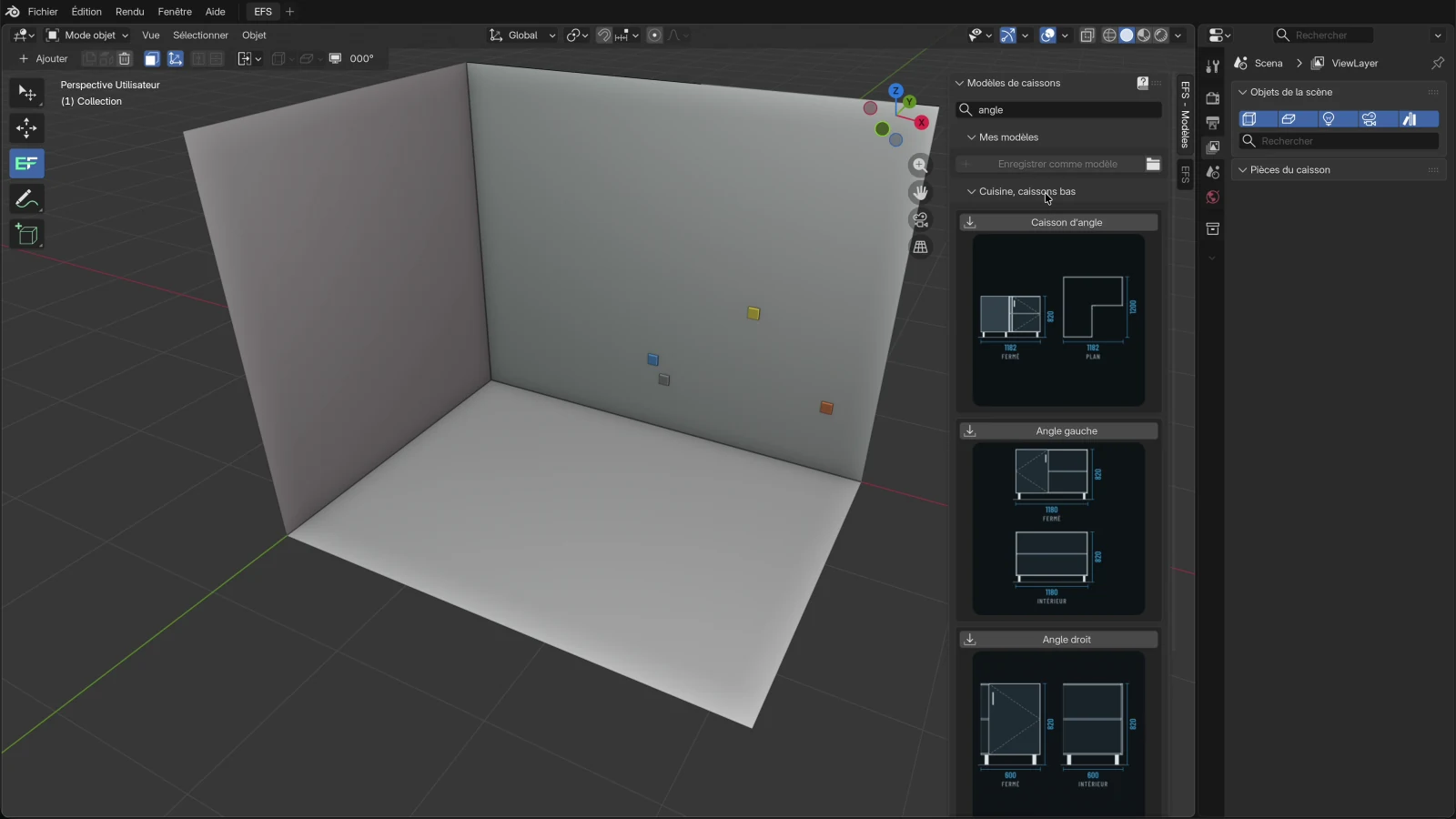

Caisson d’angle dans le coin A et D¶

Le coin entre les murs A et D est l’origine de la scène. C’est le coin le plus simple :

Cliquez dans le vide.
Tournez la vue pour que l’en-tête affiche 000°.
Cliquez sur le modèle Caisson d’angle ou appuyez sur Shift+C.

Le caisson d’angle reçoit une rotation Z de 0°. Si c’est le premier caisson bas du projet, il se place à l’origine : sa Largeur s’étend le long du mur A, et sa Profondeur le long du mur D.

Attention

Placez d’abord le caisson d’angle. Si le mur A a déjà des caissons bas, le caisson d’angle se place au bout droit de cette rangée, et non dans le coin. Déplacez-le alors avec 1 ou saisissez sa position (section Caisson d’angle dans un autre coin).

Les ailes et le plan des façades¶

Le caisson d’angle a deux ailes. Sur chaque mur, la rangée se poursuit au bout de l’aile qui longe ce mur.

Aile	Sa longueur	Sa profondeur (caisson)	Porte sur l’aile
Le long du mur A	Largeur	Profondeur − Côté avant : Profondeur	Façade droite
Le long du mur D	Profondeur	Largeur − Côté avant : Largeur	Façade gauche

La porte se trouve devant le caisson de l’aile : l’aile avec sa porte a donc la profondeur du caisson plus l’Épaisseur. Pour le modèle : 1200 − 638 = 562 mm, 580 mm avec la porte. De même pour l’autre aile : 1182 − 620 = 562 mm, 580 mm avec la porte. Les caissons bas des modèles ont 580 mm de profondeur : toutes les façades sont donc dans le même plan.

Les portes du modèle ont 556 mm de large. Comment EFS calcule les portes est décrit dans le chapitre Comment est construit un caisson.

Attention

Lorsque vous modifiez la Largeur du caisson d’angle, l’aile le long du mur D devient plus profonde ou moins profonde d’autant. Modifiez aussi Côté avant : Largeur de la même valeur. Il en va de même pour Profondeur et Côté avant : Profondeur. Exemple : vous allongez le caisson d’angle du modèle le long du mur A jusqu’à 1282 mm. Saisissez aussi Côté avant : Largeur 720 mm, pour que l’aile le long du mur D garde 562 mm de profondeur.

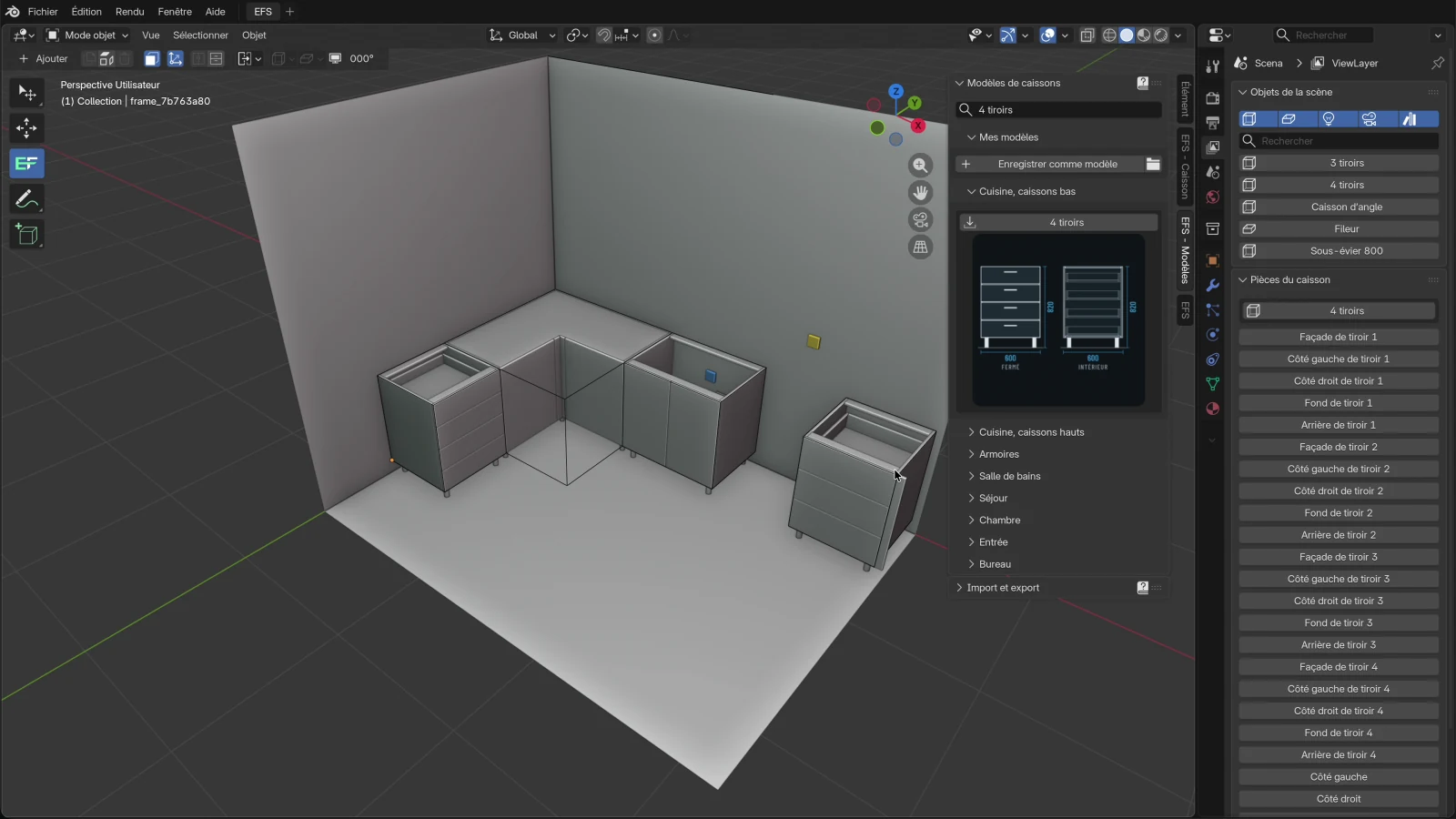

La rangée sur les deux murs¶

Avec le caisson d’angle dans le coin A et D, la rangée se poursuit d’elle-même, comme dans la vidéo :

Mur A. Vue 000°. Ajoutez le premier caisson alors que rien n’est sélectionné ou que le caisson d’angle est sélectionné : il se place au bout droit de la rangée, c’est-à-dire au bout de l’aile le long du mur A. Ajoutez chaque caisson suivant pendant que le précédent est sélectionné.
Mur D. Cliquez dans le vide et tournez la vue à 270°. Le premier caisson se place dos au mur D, juste devant l’aile du caisson d’angle. Ajoutez chaque caisson suivant pendant que le précédent est sélectionné : à sa droite se trouve le caisson d’angle, donc le nouveau va à gauche, vers le mur C.

Astuce

Sur le mur D, gardez le dernier caisson de la rangée sélectionné et ajoutez le suivant à côté. La règle 270° sans sélection tient compte de tous les caissons bas du projet : le nouveau caisson pourrait donc ne pas se placer là où vous l’attendez.

Caisson d’angle dans un autre coin¶

Dans les autres coins, vous tournez le caisson d’angle et saisissez sa position :

Ajoutez le caisson d’angle alors que rien n’est sélectionné.
Dans l’onglet EFS - Caisson, panneau Propriétés du caisson d’angle, cliquez sur la Rotation Z du tableau ci-dessous. R fait la même chose, un pas à la fois.
Dans l’en-tête, ouvrez la liste déroulante Propriétés du caisson et saisissez X et Y du tableau. La position est le coin arrière gauche inférieur du caisson, et elle ne bouge pas lorsque le caisson tourne.

Coin de la pièce	Rotation Z	X	Y	La Largeur suit le mur	La Profondeur suit le mur
A et D (arrière gauche)	0°	0	0	A	D
A et B (arrière droit)	90°	largeur de la pièce	0	B	A
B et C (avant droit)	180°	largeur de la pièce	−profondeur de la pièce	C	B
C et D (avant gauche)	270°	0	−profondeur de la pièce	D	C

Ces valeurs sont valables tant que la pièce reste là où EFS l’a créée, avec son coin arrière gauche à l’origine. Exemple pour la pièce de la vidéo (3232 × 2400 mm), coin A et B : Rotation Z 90°, X 3232, Y 0.

Dans ces coins, les caissons le long de l’aile ne se placent pas d’eux-mêmes. Placez le premier caisson le long de chaque aile avec 1 et 2 (ou saisissez sa position), et ajoutez les suivants pendant que le précédent est sélectionné.

Astuce

Pour le coin A et B, construisez d’abord la rangée sur le mur A, du mur D vers le mur B, et placez le caisson d’angle en dernier. S’il reste un espace entre la rangée et l’aile, modifiez la Profondeur du caisson d’angle (et Côté avant : Profondeur de la même valeur) pour le fermer.

Ce que le caisson d’angle ne fait pas dans une rangée¶

Quoi	Caisson d’angle
Nouveau caisson à côté du caisson sélectionné	Il ne sert pas d’ancrage. Tant qu’il est sélectionné, un nouveau caisson est placé comme si rien n’était sélectionné.
Liaisons	Il ne peut pas être lié. Il n’a pas de panneau Liaisons et n’est pas proposé dans les champs des autres caissons.
Combler l’espace, Aligner sur l’actif, Lier au caisson sélectionné	Il ne compte pas. Les boutons ne tiennent compte que des caissons ordinaires.
Copier sur les caissons sélectionnés	Il ne copie ni ne reçoit de réglages.
Touches `F`, `D`, `Shift`+`T`, `U`	Elles ne fonctionnent pas. `L` et `R` fonctionnent.
Quincaillerie du projet	Ne lui donne que les charnières et les poignées.
Mes réglages	Ne sont pas appliqués.

Angle aveugle : Angle gauche et Angle droit¶

Au lieu du caisson d’angle en L, vous pouvez résoudre l’angle avec un angle aveugle. La catégorie Cuisine, caissons bas contient les modèles Angle gauche (1180 × 580 × 720 mm, porte à gauche, partie aveugle à droite) et Angle droit (600 × 580 × 720 mm, porte à droite, sans côté gauche). La description des deux modèles indique : l’angle demande un fileur de 60 mm, pour que les portes et les poignées dégagent la rangée adjacente. Les vignettes et les dimensions se trouvent dans la liste des modèles.

Un caisson d’angle aveugle est un caisson ordinaire : il se place à côté du caisson sélectionné, et il peut être lié, utilisé avec Combler l’espace et aligné.

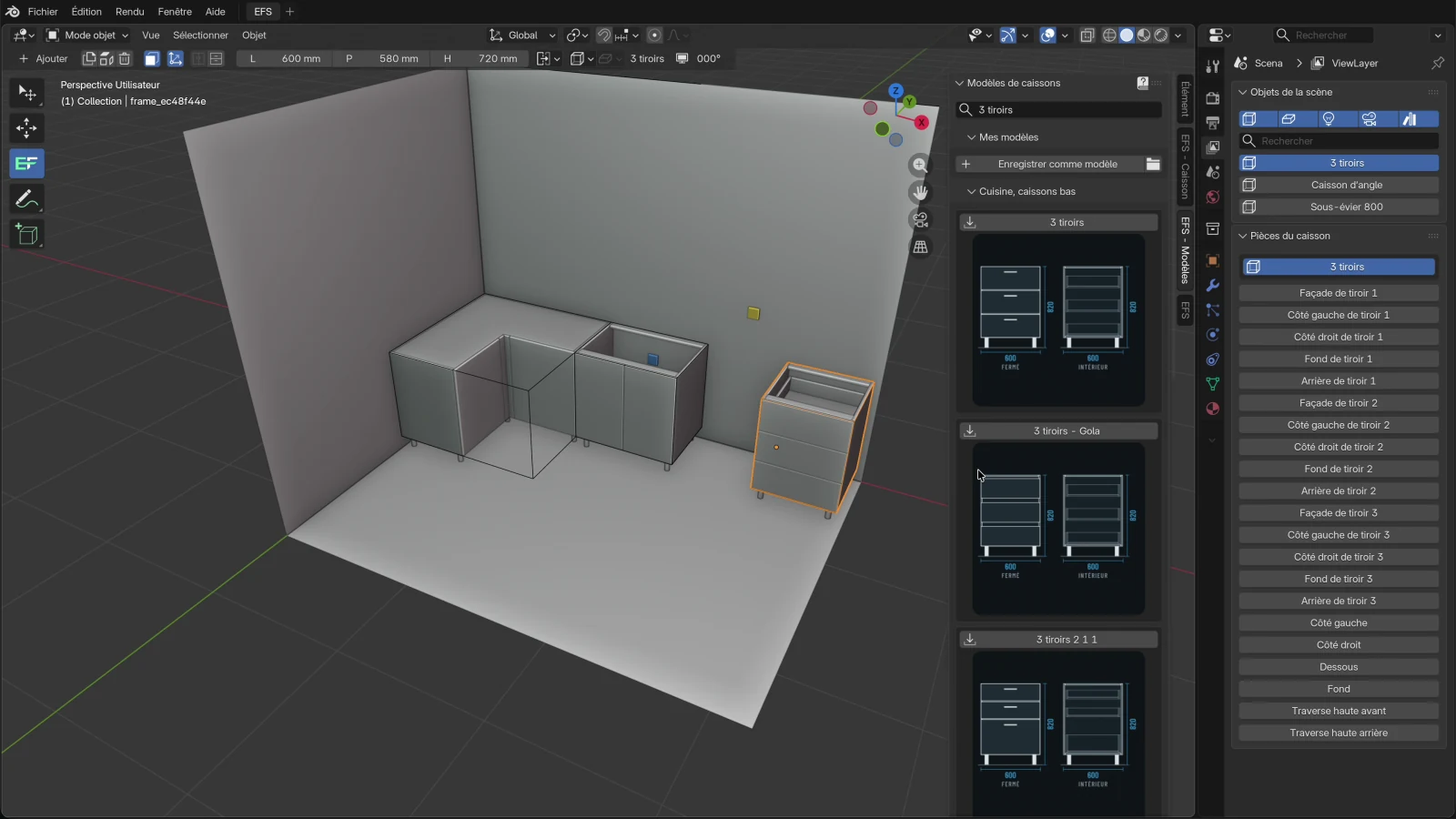

Emplacement pour le lave-vaisselle¶

EFS n’a pas de modèle pour un lave-vaisselle intégrable. Son emplacement est un espace vide dans la rangée, généralement de 600 mm.

Un espace avec la touche 1¶

Ajoutez le caisson qui vient après le lave-vaisselle à côté du caisson qui le précède. Dans la vidéo, c’est 3 tiroirs à côté du sous-évier.
Le nouveau caisson étant sélectionné, appuyez sur 1 (sur le mur B ou D, 2).
Tapez 600 et appuyez sur Enter.

Le caisson se déplace de 600 mm. Ajoutez le caisson suivant pendant que celui-ci est sélectionné, pour que la rangée se poursuive à partir de lui.

Attention

Ne cliquez pas sur Combler l’espace pour l’emplacement du lave-vaisselle. EFS comblerait un espace de 600 mm avec un caisson de 600 mm de large.

Astuce

Pour garder le même espace pour le lave-vaisselle lorsque vous déplacez le sous-évier, liez les tiroirs au sous-évier et saisissez Décalage droit 600 mm. Voir Caissons liés dans une rangée.

Un plan de travail sur les caissons sélectionnés va du premier au dernier caisson sélectionné : il couvre donc aussi l’espace du lave-vaisselle. Voir Le plan de travail : découpes et jonction d’angle.

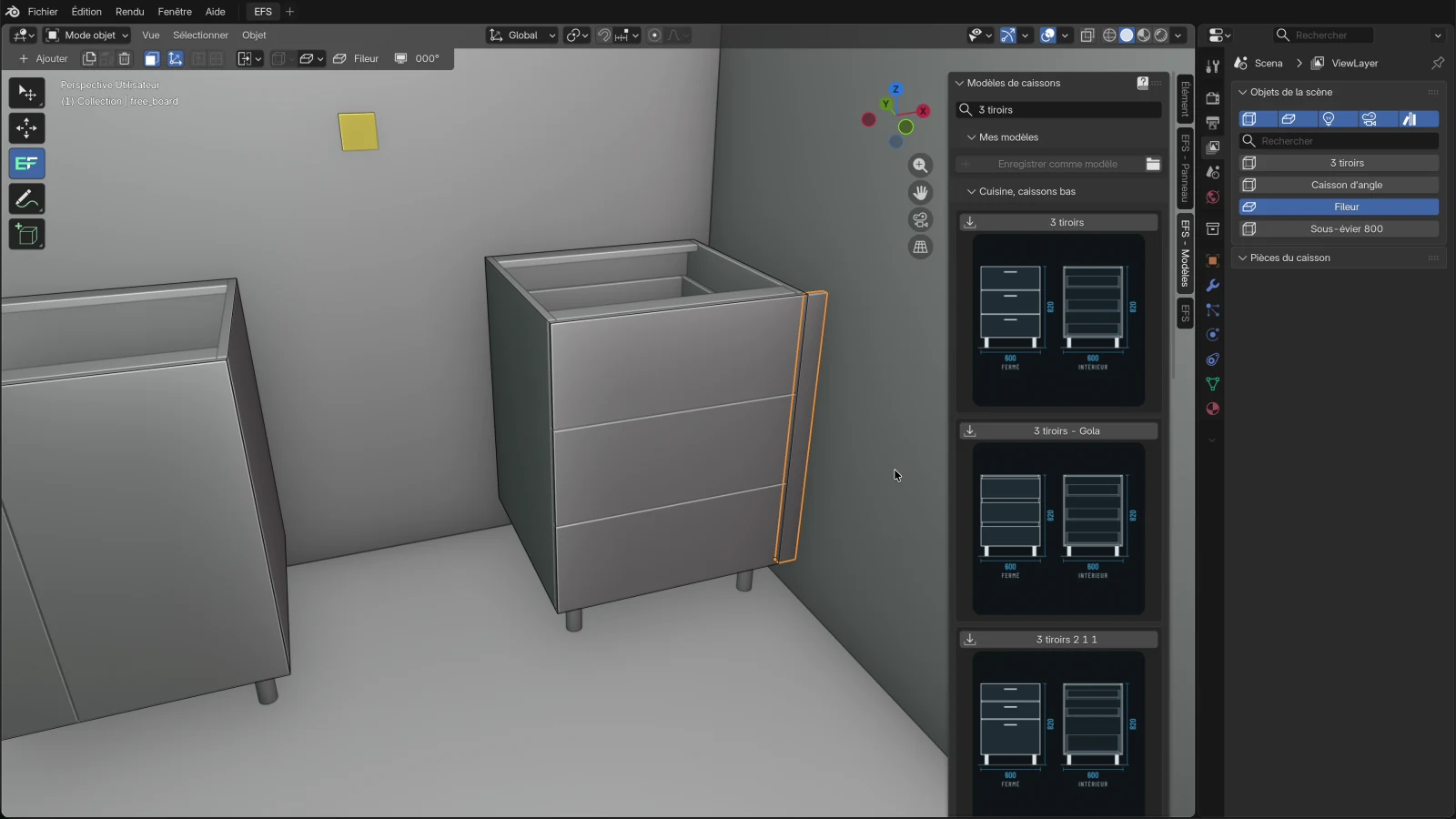

Fileur jusqu’au mur¶

Une rangée s’arrête rarement exactement au mur. Un fileur ferme le reste :

Cliquez sur le caisson au bout de la rangée.
Faites un clic droit et ouvrez Ajouter au caisson.
Cliquez sur Fileur → pour le côté droit ou sur Fileur ← pour le côté gauche. Le côté est vu de face, face aux façades.

Le fileur est un panneau libre de 50 mm de large, à côté du caisson, aligné sur les façades et aussi haut que les façades. Il reçoit le décor et le groupe de matériaux des façades de ce caisson. Dans la vidéo, un fileur de 50 mm ferme l’espace entre les tiroirs et le mur B.

Les autres largeurs, les joues de finition et la plinthe sont décrites dans Plinthe, fileurs, joues de finition et corniche. Le menu du clic droit est décrit dans Travailler plus vite.

Combler l’espace¶

Combler l’espace comble l’espace entre deux caissons d’une même rangée : avec un fileur si l’espace est étroit, et avec un caisson de la largeur exacte s’il est large.

Cliquez sur le premier caisson.
Maintenez Shift et cliquez sur le second caisson.
Dans l’onglet EFS - Caisson, en haut du panneau Propriétés du caisson, cliquez sur Combler l’espace.

Le bouton se trouve dans le cadre portant le message 2 caissons sélectionnés : les champs montrent le caisson actif et n’apparaît que lorsque exactement deux caissons ordinaires sont sélectionnés.

Espace	Ce qu’EFS ajoute	Message
moins de 20 mm	Rien.	L’espace fait … mm : trop étroit pour être comblé
de 20 à 149 mm	Un fileur : un panneau libre Fileur aussi large que l’espace et de 18 mm d’épaisseur, aussi haut que le caisson gauche (sans les pieds), avec sa face avant alignée sur les façades.	Fileur … mm
150 mm et plus	Un nouveau caisson d’exactement cette largeur, à côté du caisson gauche. Il reçoit la rotation Z, la hauteur, la profondeur, la hauteur depuis le sol et la ligne de dos du caisson gauche, et le reste de Mes réglages. Il n’a pas de façade.	Caisson de … mm de large

Règles :

L’espace est mesuré le long de la rangée du caisson actif. Le caisson gauche est celui qui vient en premier dans la rangée en partant de la gauche, vu de face.
Les deux caissons doivent être dans la même rangée : sur le même mur et avec la même rotation Z. EFS ne le vérifie pas.
Le nouveau caisson créé par Combler l’espace est un caisson ordinaire. Ajoutez-lui des façades et des tiroirs avec F et D ou dans l’onglet EFS - Caisson.
Le caisson d’angle ne compte pas. Avec un caisson d’angle et un caisson ordinaire sélectionnés, le bouton n’apparaît pas.

Astuce

Avant Combler l’espace, tournez la vue vers le mur de la rangée (000° sur le mur A). Le nouveau caisson est d’abord placé comme n’importe quel nouveau caisson. S’il n’y a de place pour un caisson de largeur par défaut d’aucun côté du caisson gauche, le nouveau caisson se tourne vers la direction de la vue, et non vers la rangée.

Fileur du clic droit ou de Combler l’espace¶

Les deux fileurs sont des panneaux libres nommés Fileur, Fileur 2… Ils diffèrent :

	Ajouter au caisson → Fileur ←/→	Combler l’espace (espace de 20 à 149 mm)
Où	Le long du côté gauche ou droit d’un caisson	Entre deux caissons sélectionnés
Largeur	50 mm	Exactement l’espace
Hauteur	Comme les façades du caisson	Comme le caisson gauche
Épaisseur	Comme les façades du caisson	18 mm
Décor et groupe de matériaux	Comme les façades du caisson	Le décor blanc par défaut, groupe F 3 (comme les plans de travail)
Chant	Le chant par défaut d’un panneau libre : 2 mm sur les quatre chants	Le même

Attention

Le fileur créé par Combler l’espace est dans le groupe F 3 : il reçoit donc le décor du plan de travail lorsque vous attribuez un décor au groupe F 3. S’il doit avoir le décor des façades, cliquez dessus et, dans l’onglet EFS - Panneau, changez son groupe en F 1 (voir Changer le groupe d’un seul panneau).

Caissons liés dans une rangée¶

Un caisson lié est un voisin rattaché à un caisson, à gauche, à droite, au-dessus ou en dessous. Lorsque vous déplacez, tournez ou modifiez le caisson, EFS remet le voisin à côté de lui. Les champs du panneau sont décrits dans Comment est construit un caisson, et la liaison des caissons dans Travailler plus vite. Voici comment la liaison fonctionne dans une rangée de cuisine.

Lier deux caissons¶

Exemple : vous liez les tiroirs situés après le lave-vaisselle au sous-évier, pour que l’espace de 600 mm reste lorsque vous déplacez le sous-évier.

Cliquez sur le caisson à tiroirs.
Maintenez Shift et cliquez sur le sous-évier. Le sous-évier est le caisson actif, le caisson principal.
Dans l’onglet EFS - Caisson, en haut du panneau Propriétés du caisson, cliquez sur Lier au caisson sélectionné. Le même bouton se trouve aussi dans le panneau Liaisons. Le programme affiche Lié à droite : les tiroirs sont maintenant inscrits dans le champ Côté droit du sous-évier.
Les tiroirs viennent aussitôt se coller au sous-évier, car Décalage droit vaut 0 mm. Ouvrez le panneau Liaisons et tapez 600 dans Décalage droit. Les tiroirs reviennent à 600 mm.

Sous le champ Largeur du sous-évier, Largeur de jonction affiche maintenant 2000 mm : le sous-évier 800 mm, le décalage 600 mm et les tiroirs 600 mm.

EFS choisit le côté selon l’emplacement de l’autre caisson, vu le long de la rangée du caisson actif :

Où se trouve l’autre caisson	Le champ où EFS l’inscrit
Entièrement à droite du caisson actif	Côté droit
Entièrement à gauche du caisson actif	Côté gauche
Il le chevauche le long de la rangée, et son dessous est au niveau du dessus du caisson actif ou plus haut	Au-dessus
Sinon	En dessous

Si ce champ contenait déjà un caisson, le nouveau le remplace sans demander.

Comment le voisin se place à côté du caisson¶

EFS place le voisin par rapport au caisson principal, chaque fois que le caisson principal se déplace ou change :

Champ	Où se trouve le voisin
Côté droit	Le long du côté droit du caisson principal, à Décalage droit de distance. Dos alignés, même hauteur depuis le sol.
Côté gauche	Le long du côté gauche du caisson principal, à Décalage gauche de distance. Dos alignés, même hauteur depuis le sol.
Au-dessus	Sur le caisson principal, Décalage au-dessus plus haut. Même coin arrière gauche.
En dessous	Sous le dessous du caisson principal, Décalage en dessous plus bas. Même coin arrière gauche.

Décalages :

Champ	Ce qu’il fait	Par défaut	Valeurs
Décalage gauche, Décalage droit	Espace entre le côté du caisson principal et le voisin. Une valeur positive les écarte, une valeur négative les fait se chevaucher.	0 mm	de −5000 à 5000 mm
Décalage au-dessus, Décalage en dessous	Espace en hauteur. Un décalage négatif place le voisin à l’intérieur du caisson principal.	0 mm	de −5000 à 5000 mm

Les modèles à plusieurs caissons sont un exemple de décalage négatif. Dans le modèle Réfrigérateur, le compartiment du haut est Au-dessus avec un Décalage au-dessus de −234 mm, et le caisson inférieur est En dessous avec un Décalage en dessous de −758 mm. C’est pourquoi les deux se trouvent à l’intérieur du grand caisson.

Attention

Un voisin lié a toujours la même hauteur depuis le sol et la même ligne de dos que le caisson principal. Ne liez pas un caisson haut à un caisson bas : lié à gauche ou à droite, le caisson haut descend à la hauteur du caisson bas. Lié Au-dessus, il se pose sur le caisson bas, sauf si vous saisissez un Décalage au-dessus.

Redimensionnement lié¶

Sous les champs se trouvent trois cases à cocher : Largeur, Profondeur et Hauteur. Elles sont désactivées par défaut.

Case à cocher	Lorsque vous modifiez cette dimension sur le caisson principal
Largeur	Tous ses caissons liés (gauche, droite, au-dessus, en dessous) reçoivent la même largeur.
Profondeur	Tous reçoivent la même profondeur.
Hauteur	Tous reçoivent la même hauteur.

Dans une rangée, vous avez généralement besoin de Profondeur et Hauteur : vous modifiez la hauteur du sous-évier, et les tiroirs à côté reçoivent la même hauteur. Largeur dans une rangée donne à tous les voisins la même largeur que le caisson principal : ne l’activez donc que si c’est ce que vous voulez. Dans les modèles à plusieurs caissons (réfrigérateur, four, garde-manger), Largeur et Profondeur sont activées, pour que les caissons empilés les uns sur les autres changent ensemble.

Les cases à cocher ne s’appliquent qu’à une modification sur le caisson principal. Modifier une dimension sur le voisin ne change pas le caisson principal.

Seul le voisin direct suit¶

La liaison ne fonctionne qu’entre un caisson et les caissons inscrits dans ses champs. Elle ne se transmet pas plus loin dans la rangée. C’est voulu : une chaîne modifierait des caissons que vous n’avez pas touchés.

Exemple : le sous-évier a les tiroirs à sa droite, et les tiroirs ont le caisson suivant à leur droite.

Lorsque vous déplacez le sous-évier, les tiroirs le suivent. Le caisson suivant reste où il était.
Lorsque vous modifiez la hauteur du sous-évier et que la case Hauteur sous Redimensionnement lié n’est activée que sur le sous-évier, les tiroirs reçoivent la nouvelle hauteur. Le caisson suivant, non.

Vous déplacez toute la rangée en sélectionnant tous ses caissons (Shift + clic) et en appuyant sur 1 ou 2.

Ce que fait encore la liaison¶

Tourner le caisson principal (R ou Rotation Z) tourne aussi ses caissons liés.
Vous pouvez aussi déplacer le voisin vous-même. Dès que le caisson principal se déplace ou change, le voisin revient à sa place à côté de lui. Pour un espace permanent, saisissez un décalage.
O et les boutons Ouvrir les portes et Ouvrir les tiroirs ouvrent aussi les façades des caissons directement liés.
Enregistrer comme modèle enregistre le caisson avec ses caissons liés (voir Modèles et Mes modèles).
Afficher les ID dans le panneau Liaisons écrit dans la vue les noms internes des caissons, par exemple frame.001 ou frame_4dbfe6d3. C’est par ces noms que vous choisissez un caisson dans les champs Côté gauche, Côté droit, Au-dessus et En dessous.
Le Contrôle du projet ne signale pas de chevauchement entre caissons liés, car un caisson à l’intérieur d’un caisson se chevauche volontairement.

Attention

Supprimer un caisson (X) supprime aussi les caissons inscrits dans ses Liaisons. C’est voulu. Si vous voulez garder le voisin, videz d’abord le champ. Voir Supprimer un caisson.

Aligner sur l’actif¶

Aligner sur l’actif amène les caissons sélectionnés à la même hauteur depuis le sol et sur la même ligne de dos que le caisson actif. Utilisez-le lorsqu’un caisson a été déplacé à la main ou posé avec la souris.

Cliquez sur les caissons que vous alignez, avec Shift + clic.
Maintenez Shift et cliquez en dernier sur le caisson sur lequel vous alignez. C’est le caisson actif.
Dans l’onglet EFS - Caisson, en haut du panneau Propriétés du caisson, cliquez sur Aligner sur l’actif.

Quoi	Est-ce que cela change ?
Hauteur depuis le sol (dessous du caisson)	Oui, pour tous les caissons sélectionnés.
Ligne de dos	Oui, mais seulement pour les caissons qui ont la même rotation Z que le caisson actif.
Position le long de la rangée	Non.
Dimensions, pieds, façades	Non.

Le bouton apparaît lorsqu’au moins deux caissons ordinaires sont sélectionnés. Le caisson d’angle ne compte pas.

Attention

Aligner sur l’actif ne modifie pas les pieds. Un caisson sans pieds aligné sur un caisson posé sur des pieds de 100 mm monte de 100 mm au-dessus du sol et reste suspendu en l’air. Donnez d’abord les mêmes pieds (L), puis alignez.

C’est le dessous du caisson qui est aligné, pas le dessus. Ainsi, vous alignez des caissons hauts de hauteurs différentes par le bas, et non par le haut. Voir Caissons hauts, colonnes et abattants.

Vérifier la rangée¶

Avant l’export, lancez le Contrôle du projet (onglet EFS, panneau Export). Pour la rangée basse, il signale :

les caissons qui se chevauchent, avec le message « … » et « … » se chevauchent (… mm). ;
les portes qui heurtent un voisin ou un mur à l’ouverture, avec le message La porte « … » heurte « … » à l’ouverture.

Le bouton à côté du message sélectionne ce caisson dans la scène et zoome la vue sur lui. Plus d’informations dans le chapitre Le dossier de fabrication et la commande fournisseur.

Problèmes fréquents et solutions¶

Le sous-évier s’est placé au bout de la rangée, et non à côté du caisson d’angle. Le caisson d’angle ne peut pas servir d’ancrage : le nouveau caisson s’est donc placé au bout droit de la rangée basse. Sélectionnez le caisson à côté duquel le sous-évier doit aller et ajoutez-le de nouveau, ou déplacez-le avec 1.

Le caisson d’angle ne s’est pas placé dans le coin. Le mur A avait déjà des caissons bas : il s’est donc placé au bout de la rangée. Saisissez sa position X 0 et Y 0 dans la liste déroulante Propriétés du caisson, ou placez-le en premier.

Le caisson d’angle est tourné dans le mauvais sens. La rotation Z dépend de l’orientation de la vue au moment où vous l’ajoutez. Dans le panneau Propriétés du caisson d’angle, cliquez sur la rotation du tableau de Caisson d’angle dans un autre coin et saisissez de nouveau la position.

Les façades du caisson d’angle ne sont pas alignées sur les voisins. L’aile n’a pas 562 mm de profondeur. Ajustez Côté avant : Largeur et Côté avant : Profondeur aux dimensions du caisson (section Les ailes et le plan des façades).

Un caisson destiné au mur D s’est placé derrière le mur A, hors de la pièce. Le projet n’avait encore aucun caisson bas, et la vue était à 270°. Déplacez-le avec 2 ou ajoutez-le à côté d’un caisson sélectionné.

Un caisson du mur D s’est placé par-dessus un autre caisson. La règle 270° sans sélection tient compte de tous les caissons bas du projet. Appuyez sur Ctrl+Z, sélectionnez le dernier caisson du mur D et ajoutez le nouveau à côté.

Le nouveau caisson s’est placé à gauche au lieu de la droite. À droite du caisson sélectionné, il y a déjà un caisson ou le caisson d’angle. Déplacez-le avec 1 ou 2, ou sélectionnez le caisson à l’autre bout de la rangée.

1 éloigne le caisson du mur. Le caisson se trouve sur le mur B ou D, où la rangée suit l’axe Y. Appuyez sur Esc et utilisez 2.

Combler l’espace n’apparaît pas. Il n’y a pas exactement deux caissons ordinaires sélectionnés. Le caisson d’angle ne compte pas.

Combler l’espace indique que l’espace est trop étroit. L’espace fait moins de 20 mm. Fermez un tel espace en déplaçant un caisson.

Combler l’espace a ajouté un caisson au lieu d’un fileur. L’espace fait 150 mm ou plus. Appuyez sur Ctrl+Z et déplacez le caisson pour réduire l’espace, ou ajoutez un fileur avec un clic droit.

Le fileur est blanc, mais les façades ont un décor. Le fileur créé par Combler l’espace est dans le groupe F 3. Changez son groupe en F 1 dans l’onglet EFS - Panneau.

Après la liaison, le voisin est venu se coller au caisson. Le décalage vaut 0 mm. Saisissez l’espace dans Décalage gauche ou Décalage droit.

J’ai déplacé un caisson lié, et il est revenu. Un caisson lié suit le caisson principal. Pour un autre espace, modifiez le décalage dans le panneau Liaisons du caisson principal.

J’ai déplacé le premier caisson, et le troisième de la rangée est resté en place. La liaison ne fonctionne que sur les voisins directs. Sélectionnez toute la rangée et déplacez-la d’un bloc.

J’ai modifié la largeur, et la largeur du voisin a changé aussi. Largeur est activée sous Redimensionnement lié. Désactivez-la et remettez la largeur du voisin.

J’ai supprimé un caisson, et le voisin a disparu aussi. Le voisin était inscrit dans les Liaisons du caisson supprimé. Appuyez sur Ctrl+Z, videz le champ et supprimez de nouveau.

Aligner sur l’actif a soulevé le caisson en l’air. Le caisson actif a des pieds, et le caisson aligné n’en a pas. Appuyez sur Ctrl+Z, donnez-leur les mêmes pieds et alignez de nouveau.

Raccourcis de ce chapitre¶

Touche	Action
`C`	Nouveau caisson, à côté du caisson sélectionné ou au bout de la rangée
`Shift`+`C`	Nouveau caisson d’angle
`1` / `2` / `3`	Déplacer le long de X / Y / Z : tapez la distance en mm et validez avec `Enter`
`R`	Tourner le caisson de 90°
`L`	Pieds suivants
`O`	Ouvrir / fermer les portes et les tiroirs, y compris ceux des caissons liés
`X`	Supprimer le caisson, avec ses caissons liés
`Shift` + clic	Ajouter un caisson à la sélection ; le dernier cliqué est actif
clic droit	Menu du caisson : Ajouter au caisson → Fileur ←/→
bouton central de la souris	Tourner la vue (direction dans l’en-tête : 000°, 090°, 180°, 270°)
`Esc`	Annuler le déplacement
`Ctrl`+`Z`	Annuler la dernière action

Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.

Suite¶

Chapitre suivant : Caissons hauts, colonnes et abattants
