Pièce, ouvertures et raccordements¶

Une cuisine commence par la pièce. Dans ce chapitre, vous saisissez les dimensions de la pièce, ajoutez au besoin des coins, des piliers et un plafond mansardé, et marquez la fenêtre, la porte, les prises, l’eau et l’évacuation sur les murs A, B, C et D. À partir de ces données, EFS crée ensuite la documentation de la pièce pour les poseurs et l’électricien.

Vidéo : B01 Pièce, ouvertures et raccordements

Le même déroulement dans une vidéo de deux minutes, en anglais.

Regarder sur YouTube (vidéo en anglais)

Montrez-moi dans le programme

La visite guidée La pièce (3 min) vous montre dans le programme, étape par étape, où cliquer et quoi saisir. Dans l’onglet EFS, ouvrez le panneau Visites guidées et cliquez sur Lancer à côté de la visite. L’assistant IA la propose aussi quand vous lui demandez comment faire.

Avant de commencer¶

Ouvrez un nouveau projet (voir Nouveau projet). La pièce est enregistrée dans le projet, avec les caissons.
Affichez la barre latérale : placez le pointeur de la souris sur la vue 3D et appuyez sur N. Ouvrez l’onglet EFS.
Mesurez la pièce sur place : les cotes intérieures d’un mur à l’autre et la hauteur sous plafond. Pour chaque fenêtre, porte et raccordement, notez sur quel mur il se trouve, à quelle distance du coin et à quelle hauteur au-dessus du sol. Quel coin est le début de quel mur est expliqué dans Murs A, B, C et D.
La pièce n’est pas indispensable pour travailler (voir Sans pièce). Elle sert à marquer les ouvertures et les raccordements, et à la Documentation de la pièce pour les poseurs.

Le déroulement de la vidéo¶

La vidéo crée une pièce de 3232 × 2400 × 2600 mm, dans laquelle la même cuisine est construite tout au long de la section La cuisine de A à Z.

Dans l’onglet EFS, cliquez sur le titre du panneau Propriétés de la pièce.
Activez Afficher la pièce. Voir Afficher la pièce.
Cliquez dans le champ Largeur, tapez 3232 et appuyez sur Enter. Faites de même pour Profondeur 2400 et Hauteur 2600.
Laissez Coin gauche, Coin droit, les piliers et Plafond mansardé désactivés : la pièce est rectangulaire. Voir Coins, piliers et plafond mansardé.
Ouvrez le sous-panneau Ouvertures et raccordements, cliquez sur + et choisissez Fenêtre. Réglez Mur B, Depuis le début du mur 800 mm, Hauteur depuis le sol 1000 mm, Largeur 1000 mm et Hauteur 1200 mm.
Cliquez sur + et choisissez Porte. Réglez Mur C, Depuis le début du mur 1300 mm, Largeur 900 mm et Hauteur 2050 mm.

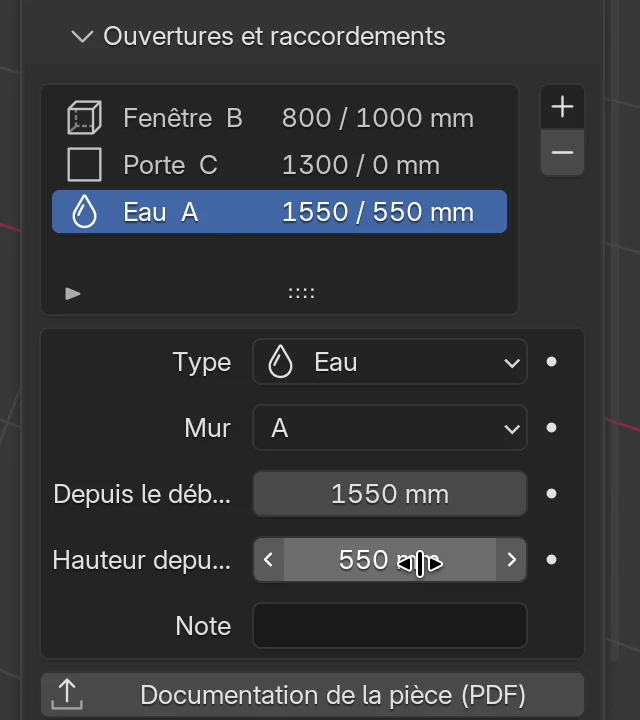

Ajoutez les raccordements sur le mur A, chacun avec + :

Type	Depuis le début du mur	Hauteur depuis le sol	Pour
Eau	1550 mm	550 mm	évier
Évacuation	1650 mm	400 mm	évier
Raccordement 400 V	2900 mm	500 mm	plaque de cuisson
Prise	2300 mm	1100 mm	au-dessus du plan de travail

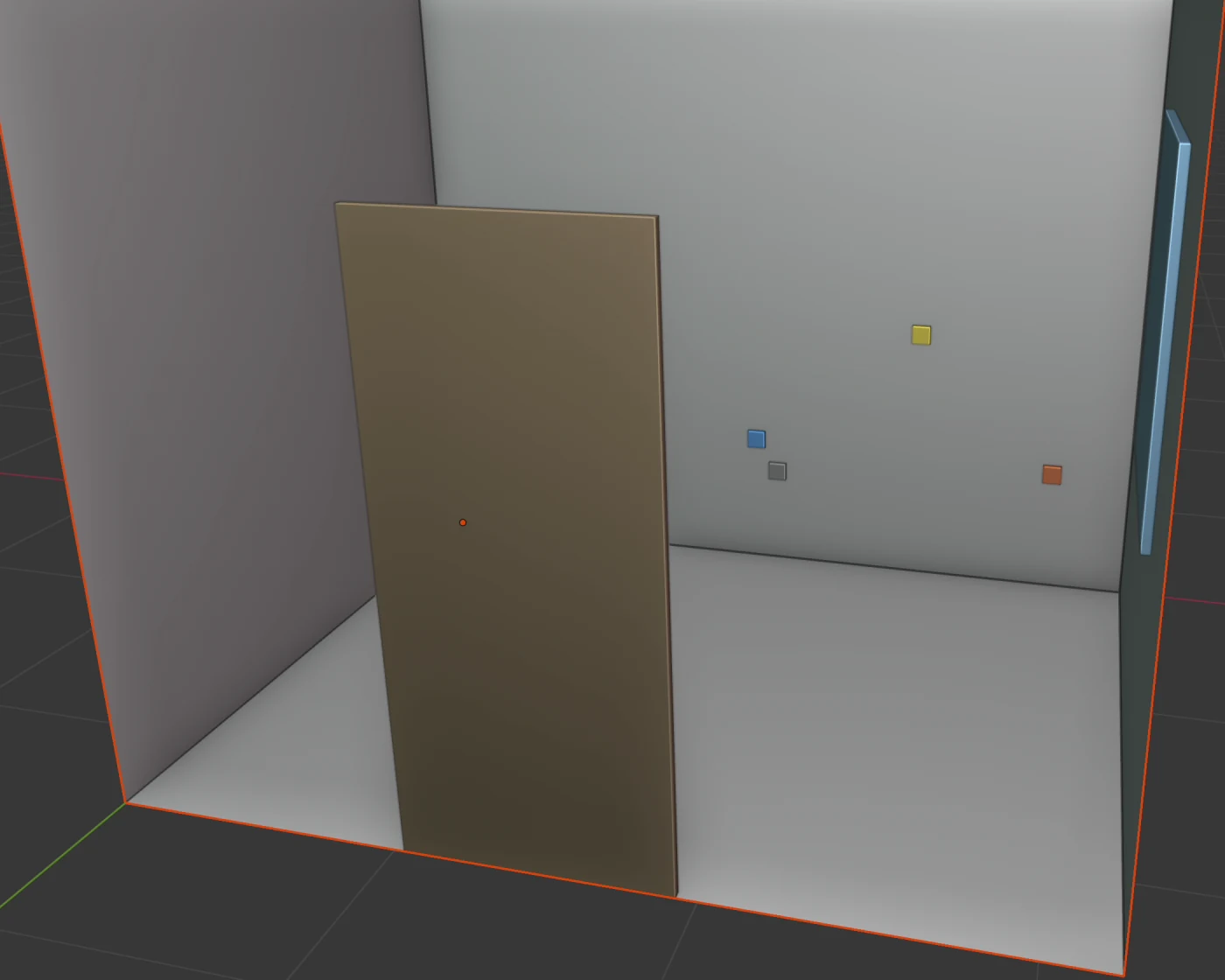

Regardez le mur A : chaque raccordement a un repère de couleur, et la liste du sous-panneau les affiche tous avec leurs cotes.

Les détails se trouvent dans Ouvertures et raccordements.

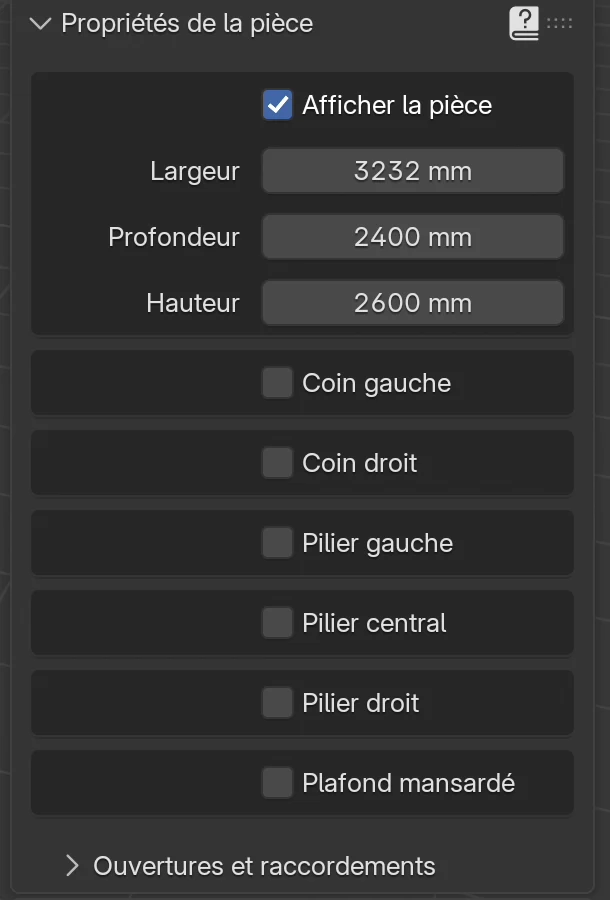

Le panneau Propriétés de la pièce¶

Le panneau est le troisième de l’onglet EFS, sous Compte et Comparaison de décors. Tant que la pièce est désactivée, il ne contient que Afficher la pièce et Afficher le sol.

Champ	Ce qu’il fait	Par défaut
Afficher la pièce	Active la pièce : le sol et quatre murs. C’est seulement alors qu’apparaissent les dimensions, les coins, les piliers, le plafond mansardé et le sous-panneau Ouvertures et raccordements.	désactivé
Largeur, Profondeur, Hauteur	Les dimensions de la pièce. Voir Dimensions de la pièce.	4500, 1500, 2650 mm
Coin gauche, Coin droit	Un bloc dans un coin arrière de la pièce, par exemple une gaine technique ou une cheminée.	désactivé
Pilier gauche, Pilier central, Pilier droit	Un pilier qui dépasse du mur gauche, du mur du fond ou du mur droit.	désactivé
Plafond mansardé	Un plafond qui monte jusqu’à un faîtage.	désactivé
Afficher le sol	Uniquement le plan du sol, sans murs. Voir Afficher le sol.	désactivé
Ouvertures et raccordements	Sous-panneau avec la liste des fenêtres, des portes et des raccordements, et le bouton Documentation de la pièce (PDF).	fermé

Afficher la pièce¶

Lorsque vous activez Afficher la pièce pour la première fois :

EFS ajoute une pièce de 4500 × 1500 × 2650 mm. Son coin arrière gauche se trouve à l’origine de la scène, là où se croisent les axes rouge et vert. Le premier caisson se place lui aussi à cet endroit (voir Où se place un modèle).
Les murs tournés vers vous deviennent invisibles. Quel que soit le côté d’où vous regardez, vous voyez l’intérieur de la pièce et les caissons qu’elle contient. Un mur est visible lorsque vous le regardez depuis l’intérieur.
La pièce reste sélectionnée : elle a un contour orange et l’en-tête de l’outil EFS affiche Room. Lorsque vous modifiez ensuite les champs de la pièce, la sélection reste telle qu’elle était : si vous aviez sélectionné un caisson, c’est le caisson qui reste sélectionné.
La pièce n’est pas un panneau. Elle ne va ni dans la liste de débit, ni dans l’estimation des coûts, ni dans les exports de fabrication.

Lorsque vous désactivez Afficher la pièce, la pièce est masquée avec les repères des ouvertures et des raccordements. Les dimensions, les coins, les piliers et la liste des ouvertures et des raccordements restent enregistrés. Lorsque vous la réactivez, tout est comme avant.

Remarque

Juste après la première activation, la pièce est sélectionnée : X supprime alors la pièce. Si cela arrive, appuyez sur Ctrl+Z.

Dimensions de la pièce¶

Champ	Ce qu’il fait	Par défaut	Valeurs
Largeur	Longueur des murs A et C : du mur gauche au mur droit.	4500 mm	1000–30 000 mm
Profondeur	Longueur des murs B et D : du mur du fond au mur avant.	1500 mm	600–30 000 mm
Hauteur	Hauteur des murs, du sol au plafond.	2650 mm	1000–30 000 mm

Saisissez les cotes intérieures, d’un mur à l’autre. Dans EFS, les murs n’ont pas d’épaisseur.

Règles :

Le coin arrière gauche reste toujours à l’origine. Lorsque vous augmentez la Largeur, c’est le mur droit (B) qui se déplace, et lorsque vous augmentez la Profondeur, c’est le mur avant (C).
Modifier les dimensions de la pièce ne déplace pas les caissons. Les caissons le long du mur B ou C restent où ils étaient, et le mur peut les traverser.
Les ouvertures et les raccordements sont mesurés depuis le début de leur mur. Lorsque vous modifiez les dimensions, ils restent à la même distance de ce coin, et leurs repères dans la vue 3D se déplacent aussitôt avec le mur. Exemple : une porte sur le mur C, à 1300 mm du début, se déplace avec le coin B/C lorsque la Largeur de la pièce augmente.

Astuce

Saisissez les dimensions de la pièce avant les caissons et avant les ouvertures. Ainsi, vous n’avez rien à déplacer.

Murs A, B, C et D¶

Les murs sont désignés par des lettres. Lorsque vous regardez de face (angle 000° dans l’en-tête de l’outil EFS), le mur A est devant vous, B à droite, C derrière vous et D à gauche.

Chaque mur est mesuré depuis son extrémité gauche, vue depuis l’intérieur de la pièce en regardant ce mur. Cette extrémité est le début du mur : Depuis le début du mur dans le sous-panneau Ouvertures et raccordements est mesuré à partir d’elle, et les cotes de l’élévation du mur dans la documentation partent aussi de là.

Mur	Où il se trouve (vue 000°)	Début du mur (0 mm)	Longueur	Rotation Z des caissons le long du mur
A	au fond	coin avec le mur D (arrière gauche)	Largeur	0°
B	à droite	coin avec le mur A (arrière droit)	Profondeur	90°
C	devant	coin avec le mur B (avant droit)	Largeur	180°
D	à gauche	coin avec le mur C (avant gauche)	Profondeur	270°

Exemple de la vidéo : une pièce de 3232 × 2400 mm. Une fenêtre sur le mur B, à 800 mm du début, commence à 800 mm du mur du fond. Une porte sur le mur C, à 1300 mm du début, commence à 1300 mm du mur droit.

La colonne Rotation Z indique à quel mur EFS attribue un caisson. Un caisson avec une Rotation Z de 0° appartient au mur A, avec 90° au mur B, et ainsi de suite. C’est ainsi que la documentation de la pièce le dessine sur l’élévation du bon mur. Comment tourner un caisson est expliqué dans Tourner : R et Rotation Z.

Coins, piliers et plafond mansardé¶

Pour une pièce qui n’est pas rectangulaire, activez un coin, un pilier ou le plafond mansardé. Chacun a son propre cadre avec une case à cocher. Les champs n’apparaissent que lorsque vous cochez la case.

Les murs contournent le coin ou le pilier, comme dans une vraie pièce. La Largeur est toujours la cote le long du mur A (gauche-droite), et la Profondeur la cote le long des murs B et D (avant-arrière).

Coin gauche et Coin droit : un bloc dans le coin arrière gauche (A/D) ou arrière droit (A/B).

Champ	Ce qu’il fait	Par défaut	Valeurs
Largeur	L’espace occupé par le bloc le long du mur A, mesuré depuis le mur latéral.	300 mm	10–1000 mm
Profondeur	L’espace occupé par le bloc le long du mur latéral (D ou B), mesuré depuis le mur A.	300 mm	10–1000 mm

Pilier gauche (sur le mur D) et Pilier droit (sur le mur B) :

Champ	Ce qu’il fait	Par défaut	Valeurs
Largeur	De combien le pilier dépasse du mur dans la pièce.	300 mm	10–1000 mm
Profondeur	Largeur du pilier le long du mur.	300 mm	10–1000 mm
Distance	Du mur A jusqu’au pilier. Si Coin gauche (pour le pilier gauche) ou Coin droit (pour le pilier droit) est activé, elle est mesurée depuis ce coin.	300 mm	10–30 000 mm

Pilier central (sur le mur A) :

Champ	Ce qu’il fait	Par défaut	Valeurs
Largeur	Largeur du pilier le long du mur A.	300 mm	10–1000 mm
Profondeur	De combien le pilier dépasse du mur A dans la pièce.	300 mm	10–1000 mm
Distance	Du mur D jusqu’au pilier. Si Coin gauche est activé, elle est mesurée depuis le coin.	300 mm	10–30 000 mm

Plafond mansardé : le plafond monte du mur D jusqu’au faîtage, puis redescend jusqu’au mur B. Le faîtage va du mur A au mur C. La Hauteur de la pièce est la hauteur sous plafond le long des murs D et B, et le faîtage est plus haut de la valeur que vous saisissez dans la Hauteur du plafond mansardé.

Champ	Ce qu’il fait	Par défaut	Valeurs
Distance	Du mur D jusqu’au faîtage. Si elle est supérieure à la Largeur de la pièce, le faîtage se trouve sur le mur B.	300 mm	0–30 000 mm
Hauteur	De combien le faîtage est plus haut que les murs.	300 mm	0–30 000 mm

Règles :

Un pilier ne se déplace que s’il a la place. Pilier gauche et Pilier droit doivent tenir entre le mur A (ou le coin) et le mur C, et Pilier central entre Coin gauche (ou le mur D) et Coin droit (ou le mur B). S’il n’a pas la place, il reste où il était.
Lorsque vous désactivez un coin, un pilier ou le plafond mansardé, le mur redevient droit. Les cotes saisies sont conservées pour la prochaine fois.
Les coins, les piliers et le plafond mansardé font seulement partie de la pièce. Ils ne vont pas dans la liste de débit, ne déplacent pas les caissons et ne sont pas dessinés dans la documentation de la pièce : la vue en plan et les élévations des murs montrent la pièce comme un rectangle. Si le poseur doit en avoir connaissance, écrivez-les dans la Note d’une ouverture ou d’un raccordement (voir Champs).
Pour un pilier ou des tuyaux dans l’angle de la cuisine, le caisson d’angle a sa propre Découpe (voir Caisson d’angle).

Afficher le sol¶

Afficher le sol ajoute uniquement le plan du sol, sans murs. Utilisez-le lorsque vous n’avez pas besoin d’une pièce mais voulez voir le sol sous les caissons, par exemple pour un meuble isolé.

Afficher le sol n’est visible que tant que Afficher la pièce est désactivé.
Tant que le sol est activé, le panneau ne contient que Afficher le sol. Pour une pièce, désactivez-le d’abord.
Vous pouvez aussi supprimer le sol avec X : cliquez sur le sol et appuyez sur X. Afficher le sol se désactive alors, et Afficher la pièce réapparaît dans le panneau.
Le sol n’a ni sous-panneau Ouvertures et raccordements, ni documentation de la pièce.

Ouvertures et raccordements¶

Le sous-panneau Ouvertures et raccordements se trouve en bas du panneau Propriétés de la pièce. Il n’est visible que tant que Afficher la pièce est activé. Il contient la liste, les boutons + et −, les champs de la ligne sélectionnée et le bouton Documentation de la pièce (PDF).

Types¶

Type	Ce que c’est	Depuis le début du mur mesure jusqu’à	Hauteur depuis le sol correspond à
Fenêtre	Une ouverture dans le mur, avec une largeur, une hauteur et une allège.	le bord gauche de la fenêtre	l’allège : le bord inférieur de l’ouverture
Porte	Une ouverture qui descend jusqu’au sol.	le bord gauche de la porte	0 (une porte part du sol)
Prise	Une prise 230 V.	le centre de la prise	le centre de la prise
Raccordement 400 V	Un raccordement pour une plaque de cuisson ou un four.	le centre du raccordement	le centre du raccordement
Eau	Eau froide et eau chaude.	le centre du raccordement	le centre du raccordement
Évacuation	Une évacuation.	le centre de l’évacuation	le centre de l’évacuation
Gaz	Un raccordement de gaz.	le centre du raccordement	le centre du raccordement

Le « bord gauche » d’une ouverture est le bord le plus proche du début du mur, vu depuis l’intérieur de la pièce.

Ajouter¶

Ouvrez le sous-panneau Ouvertures et raccordements.

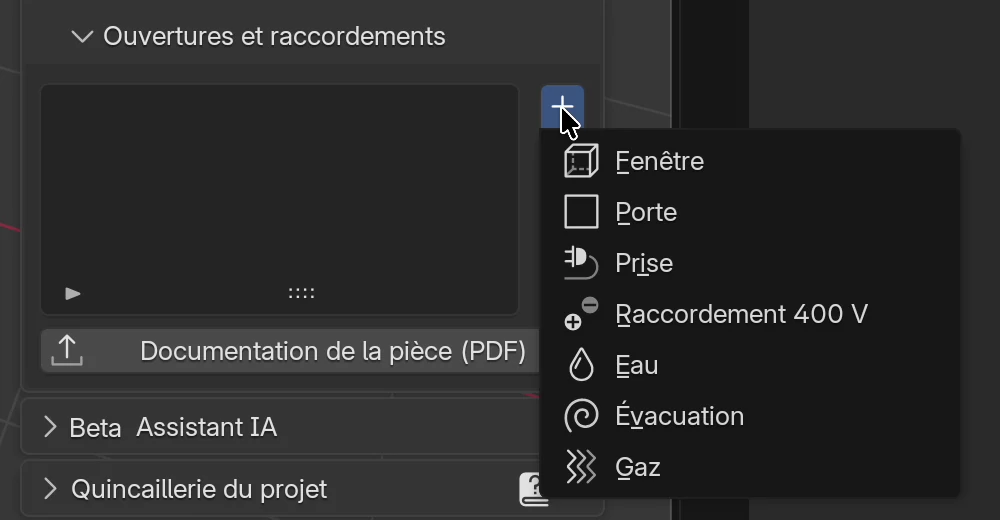

Cliquez sur + à droite de la liste et choisissez un type.
Une nouvelle ligne apparaît dans la liste et est aussitôt sélectionnée. Ses champs se trouvent sous la liste.
Cliquez dans le champ Mur et choisissez un mur.
Saisissez Depuis le début du mur et Hauteur depuis le sol, en validant chaque valeur avec Enter.
Pour une fenêtre ou une porte, saisissez aussi Largeur et Hauteur.

Une nouvelle ligne reçoit le mur A, Depuis le début du mur 500 mm et les cotes par défaut de son type :

Type	Hauteur depuis le sol	Largeur × Hauteur	Repère sur le mur
Fenêtre	1000 mm	1000 × 1200 mm	panneau bleu
Porte	0 mm	900 × 2050 mm	panneau marron
Prise	300 mm	–	carré jaune
Raccordement 400 V	500 mm	–	carré orange
Eau	500 mm	–	carré bleu
Évacuation	450 mm	–	carré gris
Gaz	600 mm	–	carré jaune

Astuce

Lorsque vous ouvrez le menu Mur, appuyez sur la lettre du mur (A, B, C ou D). Le mur est choisi sans avoir à le chercher avec la souris.

Champs¶

Champ	Ce qu’il fait	Par défaut	Valeurs
Type	Le type d’ouverture ou de raccordement. Vous pouvez aussi le changer plus tard.	le type choisi avec +	les 7 types du tableau Types
Mur	Le mur sur lequel se trouve l’ouverture ou le raccordement.	A	A, B, C, D
Depuis le début du mur	Du début du mur jusqu’au bord gauche de l’ouverture, ou jusqu’au centre du raccordement. Dans un panneau étroit, le libellé est tronqué, par exemple Depuis le déb….	500 mm	0–30 000 mm
Hauteur depuis le sol	Allège de la fenêtre, 0 pour une porte, centre d’une prise ou d’un tuyau.	selon le type	0–10 000 mm
Largeur	Largeur de l’ouverture. Uniquement pour une fenêtre et une porte.	1000 mm (fenêtre), 900 mm (porte)	10–10 000 mm
Hauteur	Hauteur de l’ouverture. Uniquement pour une fenêtre et une porte.	1200 mm (fenêtre), 2050 mm (porte)	10–10 000 mm
Note	Votre texte, par exemple « prise avec interrupteur » ou « évacuation Ø50 ». Il va dans la colonne Note du plan technique.	vide	texte libre

Les points à droite des champs sont les boutons d’animation de Blender. Vous n’en avez pas besoin pour la pièce ; ne cliquez pas dessus.

Règles :

Chaque modification d’un champ redessine aussitôt les repères sur les murs.
Lorsque vous changez le Type, les cotes restent. Une prise transformée en fenêtre devient une fenêtre de 80 × 80 mm. Saisissez sa Largeur et sa Hauteur.
EFS ne vérifie pas si une ouverture tient sur le mur. Si Depuis le début du mur est supérieur à la longueur du mur, le repère se retrouve hors de la pièce.
Une fenêtre et une porte ne sont pas des trous dans le mur. Ce sont des panneaux de couleur sur la face intérieure du mur, qui montrent où se trouve l’ouverture.

Fenêtre et porte¶

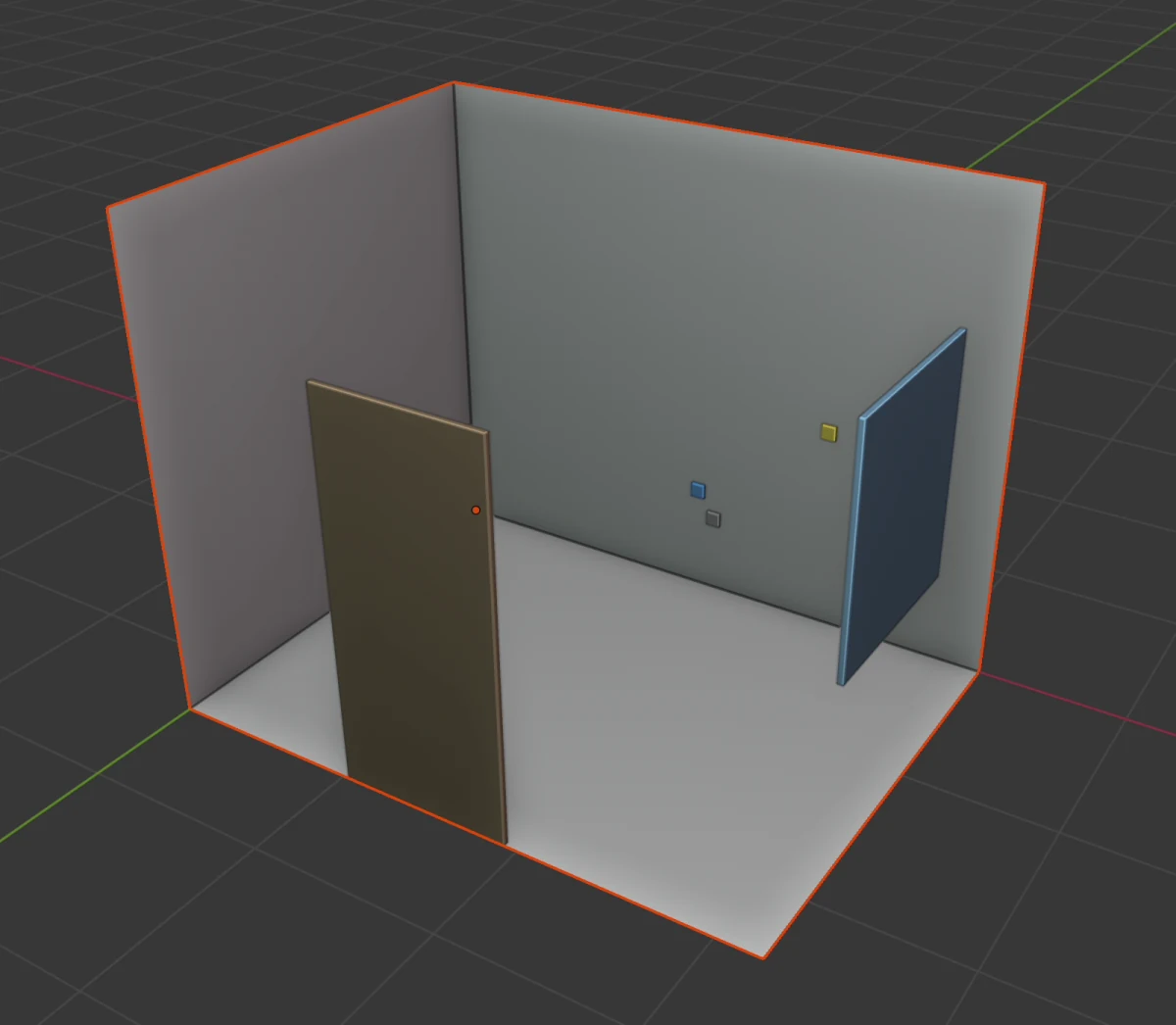

Dans la vidéo, la fenêtre se trouve sur le mur droit B, et la porte sur le mur avant C, derrière vous lorsque vous regardez de face.

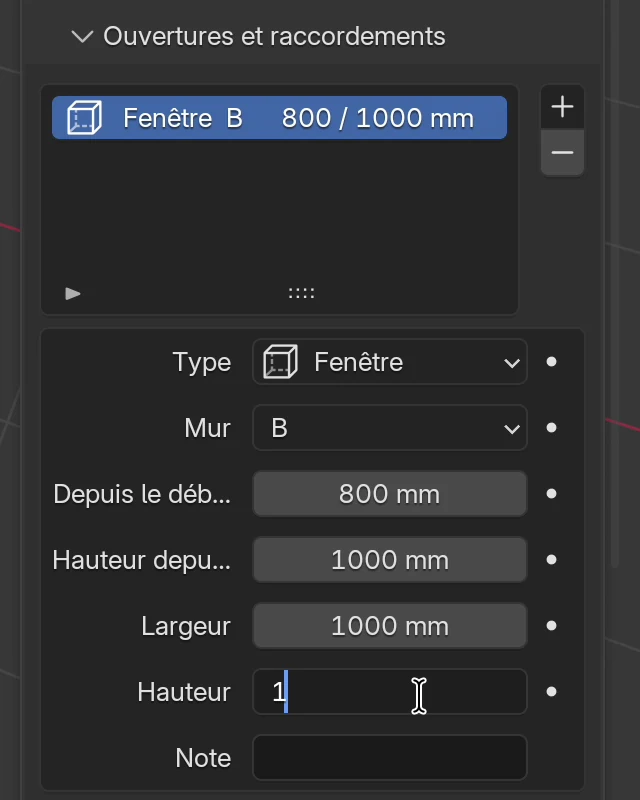

Fenêtre : Mur B, Depuis le début du mur 800 mm, Hauteur depuis le sol 1000 mm, Largeur 1000 mm, Hauteur 1200 mm. La fenêtre occupe le mur B de 800 à 1800 mm, et de 1000 à 2200 mm en hauteur.

Porte : Mur C, Depuis le début du mur 1300 mm, Largeur 900 mm, Hauteur 2050 mm. Hauteur depuis le sol reste à 0.

Remarque

Sur l’image, les murs B et C ne sont pas visibles, car ils sont tournés vers la vue. C’est pourquoi la fenêtre et la porte semblent flotter. Lorsque vous tournez la vue vers ce mur, le panneau est bien posé sur le mur.

Raccordements¶

Un raccordement est un point sur le mur. Depuis le début du mur et Hauteur depuis le sol définissent son centre. Dans la vidéo, les quatre se trouvent sur le mur A, sous le futur évier et la future plaque de cuisson.

Un raccordement n’a pas de champs Largeur et Hauteur. Son repère sur le mur est un carré de 80 × 80 mm dans la couleur de son type.

Astuce

Dessinez les raccordements tels qu’ils sont sur le mur, y compris ceux qui doivent être déplacés. Dans la Documentation de la pièce pour les poseurs, EFS les compare aux raccordements dont ont besoin l’évier, la plaque de cuisson, la hotte, le four, le réfrigérateur et le lave-vaisselle, et marque en rouge ceux qui ne sont pas au bon endroit.

Liste et repères sur les murs¶

Chaque ligne de la liste comporte l’icône du type, le nom du type et le mur, et à droite Depuis le début du mur / Hauteur depuis le sol, par exemple Eau A 1550 / 550 mm. Lorsque la liste a plus de lignes qu’elle ne peut en afficher, faites-la défiler avec la molette de la souris ou faites glisser les points sous la liste pour l’agrandir.

Repères sur les murs :

Chaque type a sa propre couleur (tableau dans Ajouter).
On ne peut pas cliquer sur un repère dans la vue 3D. Vous sélectionnez une ouverture ou un raccordement dans la liste.
Les repères sont masqués et affichés avec la pièce (Afficher la pièce).
Dans le rendu client, la fenêtre et la porte sont visibles, et les repères des raccordements sont masqués (voir Rendu en un clic).

Modifier et supprimer¶

Modifier : cliquez sur une ligne de la liste et modifiez les champs sous la liste.

Supprimer :

Cliquez sur une ligne de la liste.
Cliquez sur − à droite de la liste.

La ligne et son repère disparaissent sans confirmation. Le bouton − est grisé tant qu’aucune ligne n’est sélectionnée. Annulez une suppression avec Ctrl+Z.

Comment la pièce agit sur les caissons¶

Le premier caisson se place dans le coin arrière gauche de la pièce (le coin des murs A et D), car ce coin se trouve à l’origine de la scène. Où se placent les caissons suivants est expliqué dans Où va un nouveau caisson.
Le mur du caisson est défini par EFS à partir de la Rotation Z : 0° correspond au mur A, 90° au mur B, 180° au mur C, 270° au mur D. Les caissons sont placés le long des murs dans les chapitres Caissons bas et caisson d’angle et Caissons hauts, colonnes et abattants.
La pièce n’arrête pas les caissons. Un caisson peut entrer dans un mur, un pilier ou une fenêtre, et se trouver devant une prise. EFS ne vous en avertit pas. Vérifiez à l’œil et dans la Documentation de la pièce pour les poseurs.
Les dimensions de la pièce ne déplacent pas les caissons. Si vous modifiez la pièce une fois les caissons placés, déplacez vous-même les caissons le long des murs B et C (voir Déplacer : 1, 2 et 3).
La hauteur des caissons hauts n’est pas définie par la pièce, mais par le champ Hauteur des caissons hauts du panneau Propriétés de la scène (1430 mm par défaut). Voir Caissons hauts, colonnes et abattants.
L’eau, l’évacuation et le gaz derrière un caisson définissent le Passage de tuyaux dans le fond : l’ouverture englobe les repères qui se trouvent derrière le fond. Voir Salle de bains : siphon et tuyaux.
Rendu client : si le projet n’a pas sa propre caméra, EFS place pour le rendu une caméra temporaire dans la pièce, dans le coin opposé aux meubles. Voir Rendu en un clic.
La documentation de la pièce dessine la pièce, les ouvertures, les raccordements et les caissons, mur par mur. Voir Documentation de la pièce pour les poseurs.

Problèmes fréquents et solutions¶

Le panneau ne contient que Afficher le sol, il n’y a pas Afficher la pièce. Le sol est activé. Désactivez Afficher le sol, et Afficher la pièce apparaît.

Il n’y a pas de sous-panneau Ouvertures et raccordements. La pièce n’est pas activée. Activez Afficher la pièce. Le sous-panneau se trouve en bas du panneau, sous Plafond mansardé.

La pièce a disparu, et quand je la réactive, elle mesure 4500 × 1500 × 2650 mm. La pièce était sélectionnée, par exemple juste après son activation, et a été supprimée avec X. Appuyez sur Ctrl+Z jusqu’à ce qu’elle revienne, ou saisissez de nouveau les dimensions. Les ouvertures et les raccordements restent dans la liste.

Je ne vois pas le mur à travers lequel je regarde. C’est voulu : le mur tourné vers vous est invisible pour que vous puissiez voir l’intérieur. Tournez la vue et vous le verrez depuis l’intérieur.

La porte est au mauvais bout du mur. Depuis le début du mur est mesuré depuis l’extrémité gauche du mur, vue depuis l’intérieur de la pièce. Pour le mur C, c’est le coin avec le mur B, pour le mur D le coin avec le mur C. Voir le tableau dans Murs A, B, C et D.

Un repère flotte hors de la pièce. Depuis le début du mur est supérieur à la longueur du mur. Vérifiez Mur et Depuis le début du mur.

La fenêtre est devenue un petit carré. Vous avez changé le Type de la ligne d’un raccordement en fenêtre, et les cotes sont restées à 80 × 80 mm. Saisissez Largeur et Hauteur.

Je ne peux pas cliquer sur un repère du mur. Les repères ne peuvent pas être sélectionnés dans la vue 3D. Cliquez sur la ligne dans la liste.

Le pilier ne bouge pas quand je change Distance. À cette distance, le pilier ne tient pas dans la pièce. Réduisez la Distance ou la Profondeur du pilier, ou agrandissez la pièce.

Le bouton − est grisé. Aucune ligne n’est sélectionnée. Cliquez sur une ligne de la liste.

Le coin ou le pilier manque dans la documentation de la pièce. La documentation dessine la pièce comme un rectangle. Écrivez le coin ou le pilier dans la Note d’une fenêtre, d’une porte ou d’un raccordement sur ce mur.

Raccourcis de ce chapitre¶

Touche	Action
`N`	Affiche / masque la barre latérale avec les onglets
`Enter`	Valide la cote saisie
`A`, `B`, `C`, `D`	Dans le menu Mur ouvert, choisit ce mur
`Ctrl`+`Z`	Annule la dernière action, y compris la suppression de la pièce ou d’une ligne
`X`	Supprimer : supprime aussi la pièce ou le sol, s’ils sont sélectionnés

Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.

Suite¶

Chapitre suivant : Caissons bas et caisson d’angle
