Une armoire avec compartiments et tringle¶
Dans EFS, une armoire est un caisson ordinaire : un caisson haut avec des portes, des tablettes, des séparations et une tringle. Dans ce chapitre, vous placez une armoire à partir des modèles, choisissez la tringle, divisez l’armoire en compartiments et construisez une armoire avec un surmeuble jusqu’au plafond. À la fin viennent les portes hautes et le nombre de charnières.
Vidéo : D01 Une armoire avec compartiments et tringle
Le même déroulement dans une vidéo d’un peu plus d’une minute et demie, en anglais.
Avant de commencer¶
- Ouvrez le projet. Avec une pièce, vous voyez tout de suite l’angle et le plafond (voir Pièce, ouvertures et raccordements).
- Sélectionnez l’outil EFS et ouvrez la barre latérale avec N.
- La façon dont un modèle est placé et l’endroit où il arrive sont décrits dans le chapitre Modèles et Mes modèles.
- Les champs du sous-panneau Tablettes sont décrits dans le chapitre Comment est construit un caisson. Ici, l’accent est mis sur l’armoire.
- Vous voyez l’intérieur de l’armoire en ouvrant les portes avec O.
Le déroulement de la vidéo¶
La vidéo utilise une chambre de 3600 × 4000 × 2600 mm, sans caissons.
- Dans l’onglet EFS - Modèles, ouvrez Modèles de caissons, puis la catégorie Armoires.
- Vérifiez que rien n’est sélectionné et cliquez sur Armoire, 2 portes, penderie. L’armoire arrive dans l’angle arrière gauche de la pièce, sur des pieds de 100 mm. Voir Modèles d’armoires.
- Cliquez sur un panneau de l’armoire et appuyez sur O pour ouvrir les portes. Ouvrez l’onglet EFS - Caisson et le sous-panneau Tablettes. Sous Tringle figure Tube transversal : le tube est suspendu 60 mm sous la tablette chapelière.
- Dans Tringle, choisissez Porte-cintres extractible, puis revenez à Tube transversal. Voir Tringle.
- Appuyez sur Shift+V. L’armoire reçoit une séparation et deux compartiments. La tringle reste dans le compartiment de gauche, sous la tablette chapelière.
- Dans le champ Nouvelles tablettes dans le compartiment, saisissez 2 et appuyez sur Enter. Appuyez trois fois sur Shift+H : trois tablettes vont dans le compartiment de droite et s’y répartissent. Voir Séparations et compartiments.
- L’armoire étant sélectionnée, cliquez sur Armoire avec surmeuble dans la catégorie Armoires. La nouvelle armoire arrive à droite de la première.
- Cliquez sur un panneau de la nouvelle armoire. Dans l’en-tête, réglez L sur 800 et appuyez sur Enter. Le surmeuble se rétrécit avec l’armoire. Voir Armoire avec surmeuble.
- Cliquez sur un panneau du surmeuble. Dans l’en-tête, réglez H sur 350 et appuyez sur Enter. Avec ses pieds, l’armoire mesure 2550 mm de haut : il reste donc 50 mm pour la pose sous le plafond de 2600 mm.

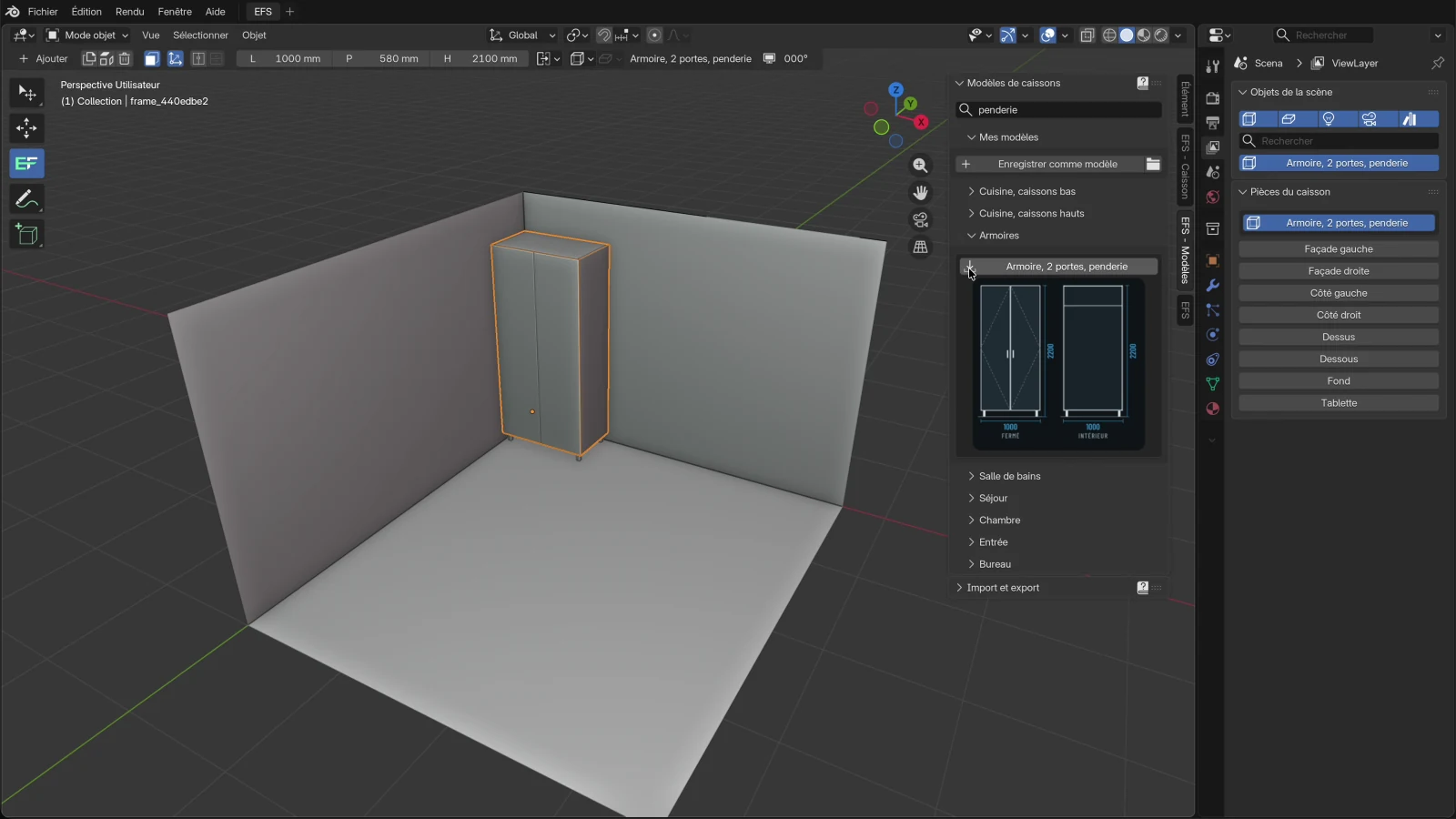

Modèles d’armoires¶
Les armoires se trouvent dans l’onglet EFS - Modèles, catégorie Armoires. Elles reposent toutes sur des pieds carrés de 100 mm et ont une profondeur de 580 mm (le dressing ouvert 400 mm), et leurs portes ont Nb de charnières auto activé.
| Modèle | L × P × H (mm) | Ce qu’il contient | Tringle | Supports de tablettes |
|---|---|---|---|---|
| Dressing ouvert | 800 × 400 × 2100 | sans façades, six tablettes | aucune | selon la Quincaillerie du projet |
| Armoire avec tiroirs | 1000 × 580 × 2100 | en bas, un caisson de 700 mm avec trois tiroirs ; en haut, un caisson de 1400 mm avec deux portes et une tablette chapelière | tube sous la tablette chapelière | toujours fixes |
| Armoire avec surmeuble | 1000 × 580 × 2550 | deux portes et cinq tablettes, au-dessus un surmeuble de 450 mm à deux portes | aucune | selon la Quincaillerie du projet |
| Armoire, 1 porte | 500 × 580 × 2100 | une porte, cinq tablettes | aucune | selon la Quincaillerie du projet |
| Armoire, 2 portes, penderie | 1000 × 580 × 2100 | deux portes, une tablette chapelière à 1750 mm au-dessus du bord inférieur de l’armoire | tube 60 mm sous la tablette chapelière | toujours fixes |
| Armoire, 2 portes, tablettes | 1000 × 580 × 2100 | deux portes, cinq tablettes | aucune | selon la Quincaillerie du projet |
| Armoire, 3 portes | 1500 × 580 × 2100 | deux caissons liés : à gauche 500 mm avec une porte et cinq tablettes, à droite 1000 mm avec deux portes et une tablette chapelière ; un double côté de 36 mm au milieu | tube dans le caisson de 1000 mm | toujours fixes |
La hauteur du tableau s’entend sans les pieds. Sur la vignette du modèle, la cote inclut les pieds : Armoire, 2 portes, penderie indique 2200, et Armoire avec surmeuble 2650.
Règles :
- Un modèle est un caisson ordinaire. Vous changez les dimensions, les tablettes, les séparations et la tringle comme sur n’importe quel caisson. Voir Modèles et Mes modèles.
- Une armoire prend le type de charnière, les coulisses, l’assemblage du caisson et les poignées dans la Quincaillerie du projet. Mais pas le nombre de charnières : les armoires ont leur propre Nb de charnières auto. Voir Portes hautes et nombre de charnières.
- Les Supports de tablettes de la Quincaillerie du projet ne changent pas les armoires marquées « toujours fixes » dans le tableau. Pour elles, vous activez les tablettes réglables dans le sous-panneau Tablettes. Voir Tablettes réglables, Système 32.
- La tringle fait partie du modèle : votre modèle enregistré à partir d’une armoire avec tringle a la même tringle. Voir Mes modèles.
La liste de tous les modèles avec leurs vignettes se trouve dans le chapitre Modèles et Mes modèles.
Tringle¶

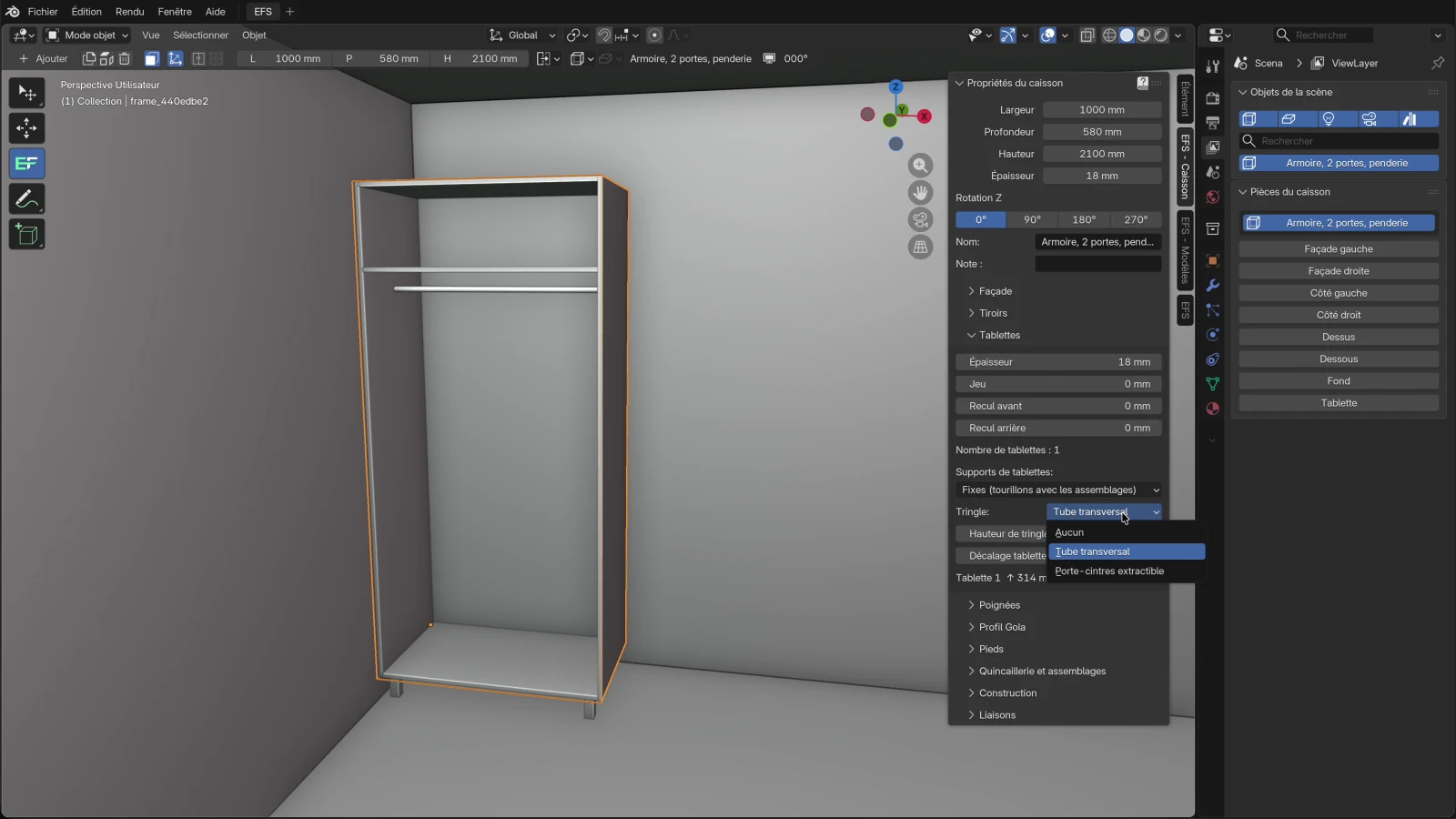

Vous choisissez la tringle dans l’onglet EFS - Caisson, sous-panneau Tablettes, champ Tringle. Un caisson a au plus une tringle.
- Cliquez sur un panneau de l’armoire.
- Ouvrez le sous-panneau Tablettes.
- Dans le champ Tringle, choisissez Tube transversal ou Porte-cintres extractible.
- Pour un tube à une hauteur donnée, saisissez une Hauteur de tringle.
| Option | Ce qu’elle fait | Par défaut | Valeurs |
|---|---|---|---|
| Tringle | Une tringle pour les vêtements. | Aucun | Aucun, Tube transversal, Porte-cintres extractible |
| Hauteur de tringle | Hauteur du centre du tube au-dessus du fond du caisson (face supérieure du dessous). 0 signifie 60 mm sous la tablette supérieure ou le dessus. Affiché seulement avec Tube transversal. | 0 mm | 0–3000 mm |
| Tringle | Ce que vous obtenez | Quand la choisir |
|---|---|---|
| Tube transversal | Un tube rond de Ø25 mm de gauche à droite, au milieu de la profondeur du caisson. | Une armoire de profondeur habituelle (p. ex. 580 mm) : les cintres sont suspendus en travers. |
| Porte-cintres extractible | Une tringle de 20 × 30 mm d’avant en arrière, au milieu de la largeur, juste sous le panneau du dessus. | Une armoire peu profonde (p. ex. un vestiaire d’entrée, 400 mm) : les cintres sont suspendus dans la longueur. |
Tube transversal¶
Où EFS place le tube :
- Hauteur. Avec une Hauteur de tringle de 0, le bord supérieur du tube se trouve 60 mm sous la tablette la plus basse située à plus de 900 mm au-dessus du dessous. S’il n’y a pas de telle tablette, le tube se trouve 60 mm sous le dessus. Une tablette plus basse que 900 mm (p. ex. pour les chaussures) est ignorée.
- Hauteur donnée. Avec une Hauteur de tringle supérieure à 0, le centre du tube se trouve à cette hauteur au-dessus du dessous. Si le tube dépassait le dessus, EFS l’abaisse à 1 mm sous celui-ci. EFS ne tient pas compte des tablettes ici : choisissez la hauteur pour que le tube ne traverse pas une tablette.
- Largeur. Le tube va d’un côté à l’autre, 2 mm plus court que la largeur intérieure. Avec des séparations, il va d’un côté à une séparation ou entre deux séparations.
- Profondeur. Au milieu, entre le chant avant des côtés et le fond.
Exemple : dans Armoire, 2 portes, penderie, la tablette chapelière est à 1750 mm au-dessus du bord inférieur de l’armoire. Le bord supérieur du tube est à 1690 mm, soit 1790 mm du sol sur des pieds de 100 mm. Le tube mesure 1000 − 2 × 18 − 2 = 962 mm.

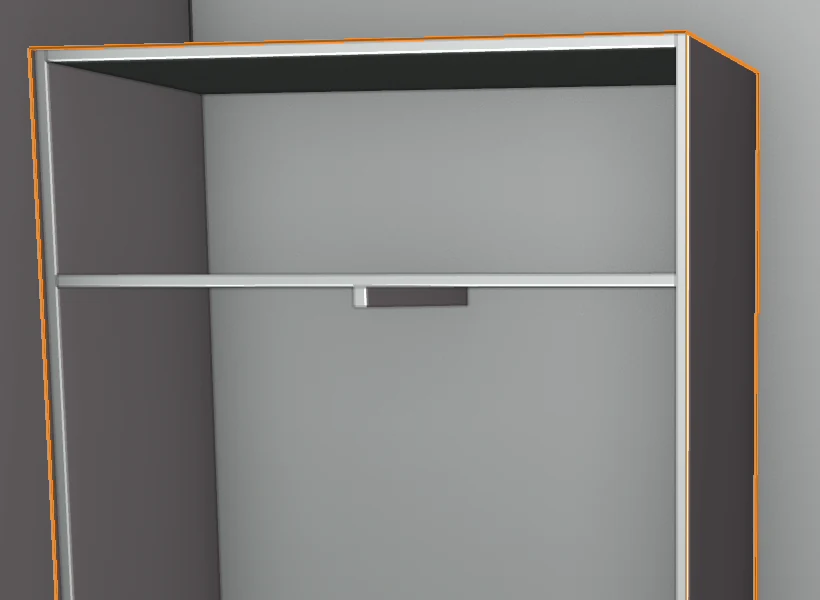

Porte-cintres extractible¶
- La tringle est suspendue juste sous la tablette supérieure, selon la même règle que le tube : sous la tablette la plus basse située à plus de 900 mm au-dessus du dessous, sinon sous le dessus.
- Elle commence 10 mm derrière le chant avant des côtés.
- Sa longueur est la plus grande longueur standard (250, 300, 350, 400, 450, 500 ou 550 mm) qui tient dans la profondeur entre le chant avant des côtés et le fond, moins 20 mm. Si même 250 mm ne tient pas, EFS place quand même 250 mm.
- La Hauteur de tringle n’a pas d’effet sur le porte-cintres extractible.
Exemples : une armoire de 580 mm de profondeur avec des portes de 18 mm et un fond de 3 mm a des côtés de 559 mm de profondeur ; elle reçoit donc une tringle de 500 mm. Un vestiaire d’entrée de 400 mm de profondeur reçoit une tringle de 350 mm.
La tringle dans un compartiment¶
Quand l’armoire a des séparations, la tringle va dans le compartiment le plus large qui a au moins une tablette. Quand plusieurs de ces compartiments ont la même largeur, elle va dans celui de gauche. Si aucun compartiment n’a de tablette, elle va dans le plus large. La hauteur dépend alors uniquement des tablettes de ce compartiment.
Attention
La tringle choisit le compartiment toute seule. Si vous déplacez une séparation de sorte qu’un autre compartiment avec une tablette devienne plus large, la tringle s’y déplace et se suspend sous sa tablette. Si vous avez besoin de la tringle dans un compartiment plus étroit, construisez l’armoire à partir de deux caissons liés, comme le modèle Armoire, 3 portes.
La tringle dans la liste de quincaillerie¶
La tringle n’est pas un panneau : elle ne figure donc pas dans la liste de débit. Elle va dans la liste de quincaillerie, la commande, l’estimation des coûts et le devis :
| Tringle | Articles de la liste de quincaillerie | Prix dans la liste de prix (onglet Other) |
|---|---|---|
| Tube transversal | Tube de penderie, Ø25 et la longueur en mm, 1 pce ; Support de tringle, Ø25, 2 pce | RAIL_TUBE_M au mètre (par défaut 8 EUR), RAIL_SUPPORT à la pièce (par défaut 1,50 EUR) |
| Porte-cintres extractible | Porte-cintres extractible pour armoire, longueur en mm, 1 pce | PULL_OUT_RAIL à la pièce (par défaut 25 EUR) |
La liste de quincaillerie est l’onglet Quincaillerie de la liste de débit et la page de quincaillerie du PDF. Voir Liste de débit et cote de débit et Le dossier de fabrication et la commande fournisseur.
Règles :
- La tringle suit le caisson : quand vous changez la largeur, la profondeur, la hauteur ou les tablettes, elle se réorganise.
- La tringle a besoin des deux côtés. EFS ne place pas de tringle dans un caisson sans côté gauche ou droit.
- Un caisson d’angle n’a pas de tringle.
- Vous transférez la tringle et les supports de tablettes à plusieurs armoires à la fois avec Copier sur les caissons sélectionnés, groupe Charnières, coulisses et assemblages. Voir Travailler plus vite.

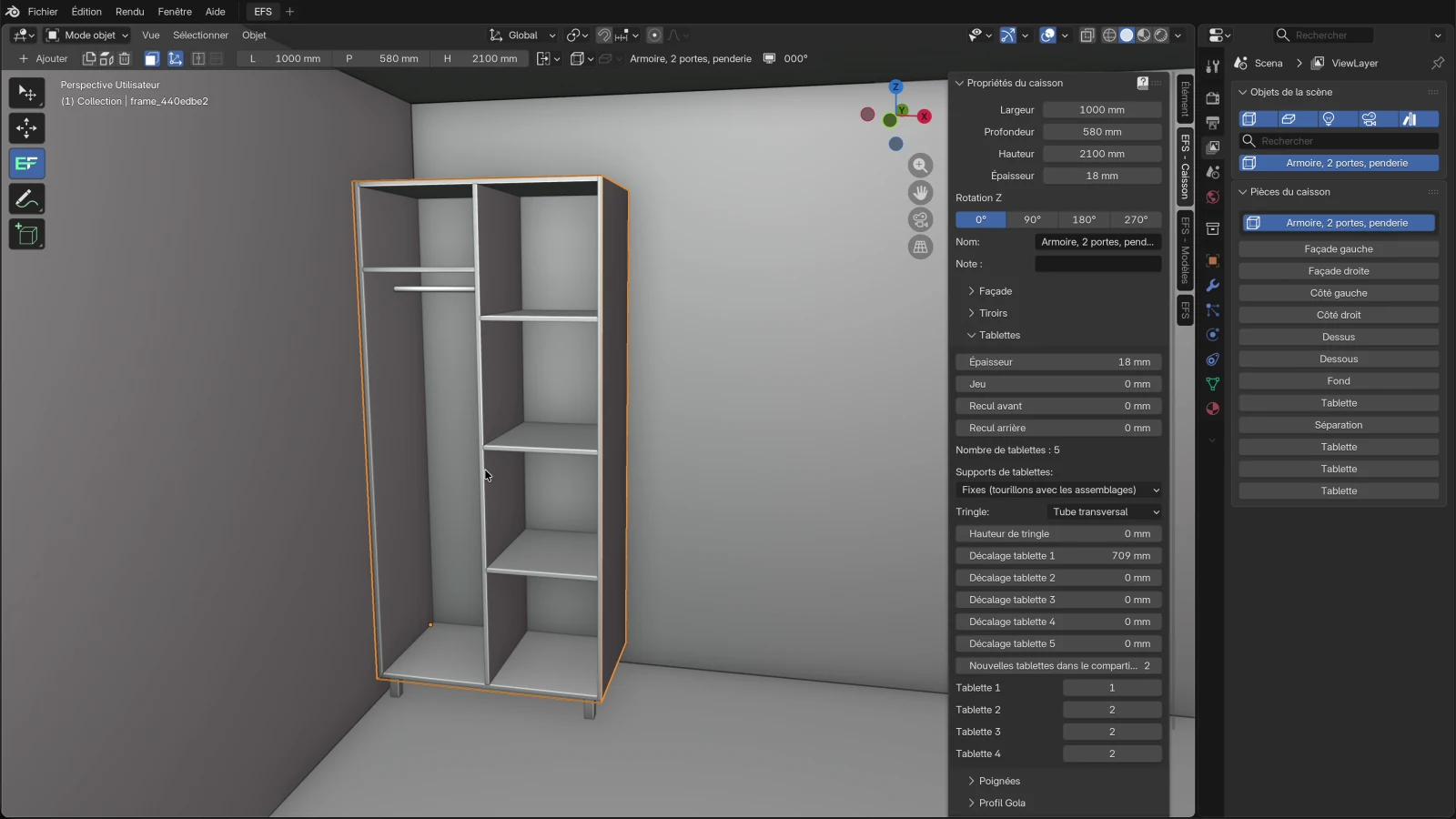

Séparations et compartiments¶
Une tablette verticale (séparation) divise l’armoire en compartiments. Les compartiments se comptent depuis la gauche : celui de gauche est le 1. Chaque tablette horizontale se trouve dans un compartiment et ne se répartit qu’avec les tablettes de ce compartiment.
- Cliquez sur un panneau de l’armoire (pas sur une tablette).
- Appuyez sur Shift+V ou cliquez sur Ajouter → Séparation. Pour une deuxième séparation, appuyez à nouveau.
- Dans le sous-panneau Tablettes, saisissez le numéro du compartiment dans Nouvelles tablettes dans le compartiment et appuyez sur Enter.
- Appuyez sur Shift+H autant de fois qu’il vous faut de tablettes dans ce compartiment.
- Déplacez une tablette qui est déjà dans l’armoire vers un autre compartiment dans le champ Tablette 1, Tablette 2…
| Option | Ce qu’elle fait | Par défaut | Valeurs |
|---|---|---|---|
| Nouvelles tablettes dans le compartiment | Le compartiment où va la prochaine tablette horizontale, compté depuis la gauche. Ne change pas les tablettes existantes. | 1 | 1–11 |
| Tablette 1, Tablette 2… | Le compartiment où se trouve cette tablette horizontale. Les tablettes sont numérotées dans l’ordre où elles ont été ajoutées, sans les séparations. | le compartiment où la tablette a été ajoutée | 1–11 |
| Décalage tablette 1 … Décalage tablette 10 | Déplace une tablette vers le haut (+) ou vers le bas (−), et une séparation vers la droite (+) ou vers la gauche (−). Compte les tablettes et les séparations ensemble, dans l’ordre où elles ont été ajoutées. | 0 mm | −2500 à 2500 mm |
Nouvelles tablettes dans le compartiment et Tablette N n’apparaissent que lorsque le caisson a une séparation.
Comment EFS organise les compartiments :
- Les séparations sont réparties uniformément sur la largeur. Elles vont du dessous au dessus.
- Les tablettes d’un compartiment sont réparties uniformément sur toute la hauteur, indépendamment des autres compartiments.
- Une tablette est aussi large que son compartiment, moins le Jeu.
- Si vous saisissez un numéro de compartiment supérieur au nombre de compartiments, la tablette va dans celui de droite.
- Un caisson a au plus 10 tablettes et séparations en tout.
- Tant que le caisson a des séparations et des tablettes, les lignes Tablette 1 ↑ … mm ↓ … mm ne sont pas affichées.
Exemple de la vidéo : Armoire, 2 portes, penderie, de 1000 mm de large, reçoit une séparation au milieu. Les deux compartiments ont 473 mm de large. Les trois tablettes du compartiment de droite sont réparties avec des espaces libres de 502,5 mm.
Remarque
Chaque tablette retient le numéro du champ Nouvelles tablettes dans le compartiment au moment où elle a été ajoutée, et la valeur par défaut est 1. C’est pourquoi la tablette chapelière et les autres tablettes ajoutées avant la première séparation se trouvent ensuite dans le compartiment de gauche.
Attention
Les numéros des champs Décalage de tablette et Tablette N ne sont pas les mêmes. Dans la vidéo, la séparation a été ajoutée en deuxième : vous déplacez donc les tablettes du compartiment de droite (Tablette 2, 3 et 4) dans les champs Décalage tablette 3, Décalage tablette 4 et Décalage tablette 5. Décalage tablette 2 déplace la séparation.
Attention
Dans les modèles, la tablette chapelière est à 1750 mm grâce à son décalage : dans Armoire, 2 portes, penderie, le Décalage tablette 1 vaut 709 mm. Quand vous ajoutez une tablette à son compartiment, les tablettes de ce compartiment sont réparties à nouveau uniformément, tandis que la tablette chapelière garde son décalage de 709 mm et saute à une autre hauteur. Après une séparation et une nouvelle tablette dans le compartiment de gauche, la nouvelle tablette arrive à 1388 mm et la tablette chapelière à 1403 mm : elles se chevauchent. Il en va de même pour une armoire sans séparation. Ajoutez les tablettes dans un autre compartiment, comme dans la vidéo, ou corrigez les décalages après les avoir ajoutées.
Astuce
Si vous allez retirer et déplacer des tablettes, activez les tablettes réglables : dans le sous-panneau Tablettes, choisissez Supports de tablettes : Réglables, Système 32, autour des tablettes. La séparation reçoit aussi des trous, du côté du compartiment qui a les tablettes. Voir Tablettes réglables, Système 32.
Suppression : quand vous sélectionnez une tablette ou une séparation et appuyez sur X, toutes les tablettes et séparations de l’armoire sont supprimées. Voir Comment est construit un caisson.

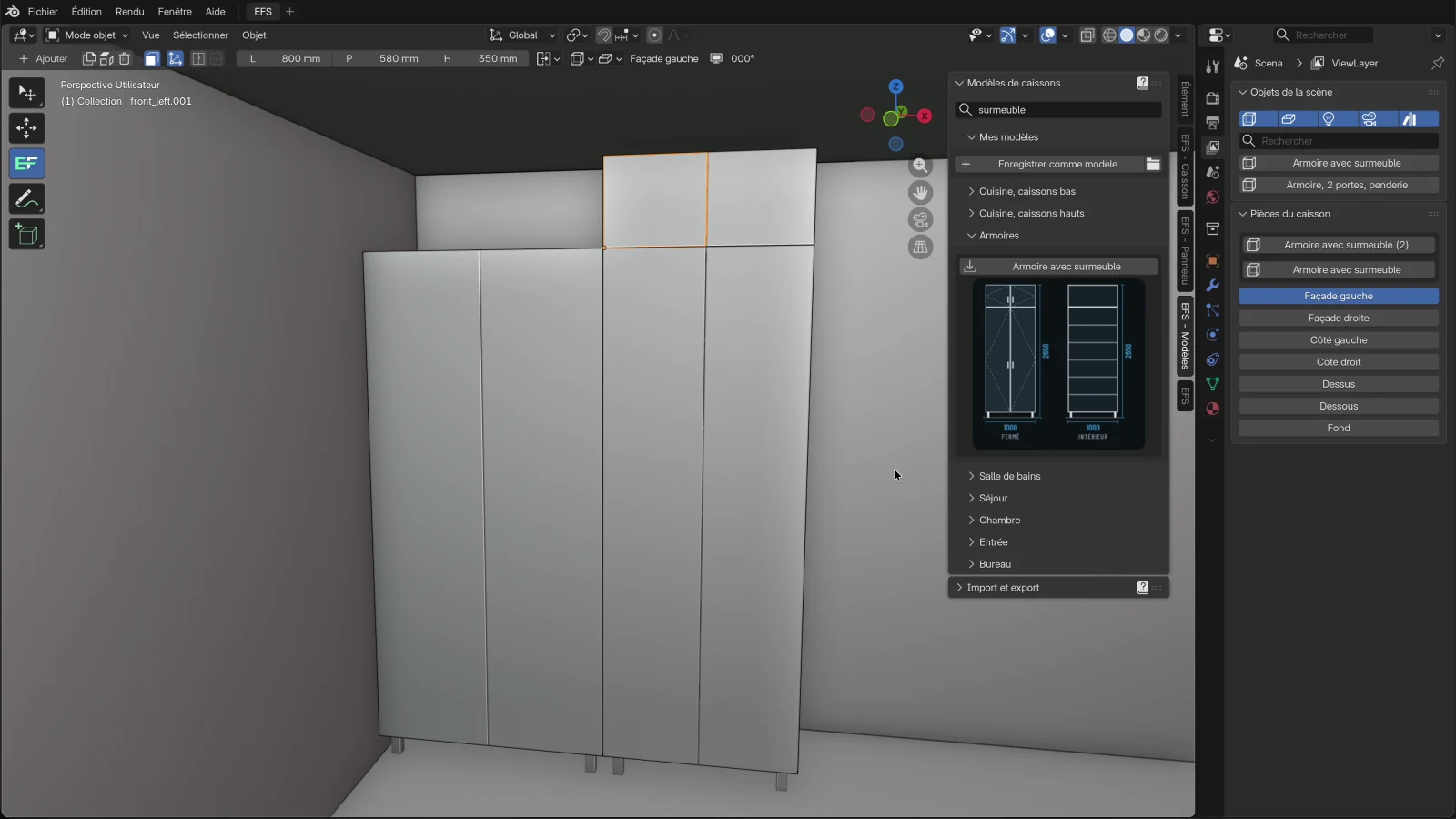

Armoire avec surmeuble¶
Le surmeuble est un caisson distinct posé sur l’armoire. Dans l’armoire, il est indiqué comme caisson lié Au-dessus : il suit donc l’armoire.
Le modèle Armoire avec surmeuble comporte deux caissons :
| Caisson | Dimensions | Ce qu’il contient |
|---|---|---|
| Armoire avec surmeuble | 1000 × 580 × 2100 mm, pieds de 100 mm | deux portes, cinq tablettes |
| Armoire avec surmeuble (2) | 1000 × 580 × 450 mm, sans pieds | deux portes |
Le sous-panneau Liaisons de l’armoire du bas affiche :
| Champ | Valeur | Signification |
|---|---|---|
| Au-dessus | le surmeuble (son nom interne) | Le surmeuble est toujours posé sur l’armoire. |
| Décalage au-dessus | 0 mm | L’espace entre l’armoire et le surmeuble. |
| Redimensionnement lié : Largeur | activé | Quand vous changez la largeur de l’armoire, le surmeuble prend la même largeur. |
| Redimensionnement lié : Profondeur | activé | Même chose pour la profondeur. |
| Redimensionnement lié : Hauteur | désactivé | Vous changez la hauteur du surmeuble séparément. |
Règles :
- Vous changez les dimensions sur l’armoire du bas. Le surmeuble suit la largeur et la profondeur, et quand vous changez la hauteur de l’armoire, il reste posé dessus.
- La liaison ne va que de l’armoire vers le surmeuble. Quand vous changez la largeur du surmeuble, l’armoire reste telle quelle.
- À côté de la Hauteur de l’armoire s’affiche la Hauteur de jonction : la somme de la hauteur de l’armoire, de la hauteur du surmeuble et du Décalage au-dessus, sans les pieds.
- Vous sélectionnez le surmeuble en cliquant sur l’un de ses panneaux, ou avec le bouton Armoire avec surmeuble (2) en haut de la liste Pièces du caisson.
- La liste Objets de la scène n’affiche que l’armoire du bas. Le surmeuble n’a pas de ligne à lui.
- Quand l’armoire du bas est sélectionnée, O ouvre ensemble les portes de l’armoire et du surmeuble.
Attention
Quand vous supprimez l’armoire du bas, le surmeuble est supprimé aussi. Si vous voulez garder le surmeuble, videz d’abord le champ Au-dessus dans le sous-panneau Liaisons de l’armoire du bas.
Un surmeuble jusqu’au plafond¶
La hauteur totale est pieds + armoire + surmeuble. Pour le modèle, cela fait 100 + 2100 + 450 = 2650 mm : il ne tient donc pas dans une pièce avec un plafond à 2600 mm.
- Cliquez sur un panneau du surmeuble.
- Dans l’en-tête, réglez H = plafond − pieds − armoire − jeu de pose. Dans la vidéo : 2600 − 100 − 2100 − 50 = 350 mm.
- Appuyez sur Enter. Le bord supérieur du surmeuble descend, et le surmeuble reste sur l’armoire.
EFS ne contrôle pas la hauteur du plafond. Avant de commander, vérifiez la Hauteur de jonction de l’armoire du bas et ajoutez les pieds.
Votre propre surmeuble¶
Vous pouvez construire la même chose sur n’importe quelle armoire :
- Cliquez sur un panneau de l’armoire et appuyez sur C. Un nouveau caisson arrive à côté de l’armoire, avec la même hauteur et la même profondeur.
- Dans l’en-tête, réglez la H du nouveau caisson, par exemple sur 450, et dans le sous-panneau Pieds, réglez Type : Aucun.
- Cliquez sur un panneau de l’armoire et ouvrez le sous-panneau Liaisons.
- Dans le champ Au-dessus, choisissez le nouveau caisson. Afficher les ID affiche les noms internes des caissons de la scène. Le nouveau caisson se pose sur l’armoire.
- Activez Redimensionnement lié : Largeur et Profondeur.
- Saisissez à nouveau la largeur de l’armoire. C’est seulement alors que le surmeuble la reçoit : le redimensionnement agit quand une dimension change.
Attention
Si Lier un nouveau caisson au sélectionné est activé dans les préférences de l’add-on, le nouveau caisson de l’étape 1 est déjà indiqué dans le champ Côté droit ou Côté gauche de l’armoire. Videz ce champ avant l’étape 4. Sinon, le même caisson est lié deux fois.
Autre méthode : avec 1 et 3, posez le nouveau caisson sur l’armoire (voir Déplacer : 1, 2 et 3). Sélectionnez les deux, l’armoire en dernier, et dans le sous-panneau Liaisons cliquez sur Lier au caisson sélectionné. EFS affiche Lié au-dessus. Voir Travailler plus vite.
Portes hautes et nombre de charnières¶
Les portes hautes ont besoin de plus de charnières. Avec Nb de charnières auto, EFS choisit le nombre selon la hauteur de la porte. Le champ se trouve dans l’onglet EFS - Caisson, sous-panneau Quincaillerie et assemblages.
| Hauteur de la porte | Charnières par porte |
|---|---|
| jusqu’à 900 mm | 2 |
| jusqu’à 1600 mm | 3 |
| jusqu’à 2000 mm | 4 |
| plus de 2000 mm | 5 |
Charnières dans les modèles d’armoires :
| Portes | Hauteur de la porte | Charnières |
|---|---|---|
| Armoire de 2100 mm de haut | 2096 mm | 5 par porte |
| Caisson du haut de l’Armoire avec tiroirs (1400 mm) | 1396 mm | 3 par porte |
| Surmeuble de 450 mm (et 350 mm) | 446 mm (346 mm) | 2 par porte |
Règles :
- Tous les modèles d’armoires avec portes arrivent avec Nb de charnières auto activé, quelle que soit la Quincaillerie du projet.
- Une armoire créée avec Ajouter → Caisson prend Nb de charnières auto dans la Quincaillerie du projet. S’il est désactivé, les portes ont le nombre du champ Charnières (2 par défaut). Pour une armoire, activez-le dans le sous-panneau Quincaillerie et assemblages ou dans la Quincaillerie du projet.
- Avec une charnière du catalogue (Type de charnière, p. ex. Blum Clip top 110 ou Générique à clipser 35 mm), les charnières extrêmes sont à 96 mm des bords supérieur et inférieur de la porte, et les autres sont réparties uniformément entre elles. Avec Sans perçage (comptage seul), EFS se contente de compter les charnières.
- Avec une charnière du catalogue, EFS déplace de 32 mm (au plus 96 mm) une charnière qui tomberait sur une tablette. Sous le champ, il indique alors combien de charnières ont été déplacées. Voir Quincaillerie et assemblages.
- Le nombre de charnières va dans la liste de débit (la colonne des charnières à côté des portes), la liste de quincaillerie, l’estimation des coûts et le devis. Voir Quincaillerie du projet.
Problèmes fréquents et solutions¶
La tringle est dans le mauvais compartiment. La tringle va dans le compartiment le plus large qui a une tablette. Déplacez la séparation pour que le compartiment avec la tringle soit le plus large, ou construisez l’armoire à partir de deux caissons liés.
Le tube est sous le dessus, pas sous la tablette. La tablette est à moins de 900 mm au-dessus du dessous : EFS l’ignore. Remontez la tablette (Décalage de tablette) ou saisissez une Hauteur de tringle.
Je ne vois pas le champ Hauteur de tringle. Il n’apparaît qu’avec Tube transversal. Le porte-cintres extractible est toujours suspendu sous le panneau du dessus.
Il n’y a pas de tringle bien que j’en aie choisi une. Le caisson n’a pas de côté gauche ou droit. Dans le sous-panneau Construction, remettez le côté sur Standard.
La nouvelle tablette n’est pas allée dans le compartiment voulu. Nouvelles tablettes dans le compartiment ne s’applique qu’aux tablettes ajoutées après sa modification. Déplacez une tablette existante dans le champ Tablette N.
La tablette chapelière a sauté plus bas ou chevauche la nouvelle tablette. La nouvelle tablette a été ajoutée au compartiment de la tablette chapelière. Les tablettes de ce compartiment ont été réparties à nouveau uniformément, et la tablette chapelière a gardé son Décalage tablette 1 de 709 mm. Annulez avec Ctrl+Z et ajoutez les tablettes à un autre compartiment, ou corrigez le Décalage tablette 1. Voir l’encadré Attention dans Séparations et compartiments.
Le surmeuble n’a pas suivi la largeur de l’armoire. Redimensionnement lié : Largeur est désactivé dans le sous-panneau Liaisons de l’armoire du bas. Activez-le et saisissez à nouveau la largeur.
J’ai changé la largeur du surmeuble, et l’armoire n’a pas changé. La liaison ne va que de l’armoire vers le surmeuble. Changez la largeur sur l’armoire du bas.
L’armoire avec surmeuble ne tient pas sous le plafond. Réduisez la hauteur du surmeuble ou des pieds. La hauteur totale est la Hauteur de jonction plus les pieds.
J’ai supprimé l’armoire, et le surmeuble a disparu aussi. Le surmeuble est le caisson lié Au-dessus. Annulez avec Ctrl+Z, videz le champ Au-dessus et supprimez à nouveau.
Une armoire issue d’un modèle n’a pas de tablettes réglables bien que je les aie dans la Quincaillerie du projet. Les modèles Armoire, 2 portes, penderie, Armoire avec tiroirs et Armoire, 3 portes arrivent toujours avec des tablettes fixes. Dans le sous-panneau Tablettes, choisissez une option réglable.
Les portes hautes n’ont que deux charnières. Nb de charnières auto est désactivé. Activez-le dans le sous-panneau Quincaillerie et assemblages.
Raccourcis de ce chapitre¶
| Touche | Action |
|---|---|
| N | Afficher / masquer la barre latérale |
| Shift+V | Nouvelle séparation (tablette verticale) dans le caisson sélectionné |
| Shift+H | Nouvelle tablette dans le compartiment indiqué dans Nouvelles tablettes dans le compartiment |
| C | Nouveau caisson : un nouveau caisson à côté du caisson sélectionné |
| O | Ouvrir / fermer portes et tiroirs du caisson sélectionné et de ses caissons liés |
| Enter | Valide le nombre saisi dans un champ |
| X | Supprimer : le caisson avec ses caissons liés, ou toutes les tablettes du caisson si une tablette est sélectionnée |
| Ctrl+Z | Annule la dernière action |
Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.
Suite¶
Chapitre suivant : Portes coulissantes
