Documentation de la pièce pour les poseurs¶
Quand la cuisine est implantée, EFS crée en un clic un PDF pour les poseurs et l’électricien : la vue en plan de la pièce, une élévation cotée de chaque mur et un plan technique avec les hauteurs de pose et les raccordements. Dans le plan technique, EFS compare les raccordements que vous avez dessinés avec ceux dont l’évier, la plaque de cuisson, la hotte, le four, le réfrigérateur et le lave-vaisselle ont besoin, et montre en vert et en rouge ce qui est en place et ce qui ne l’est pas.
Vidéo : B07 Documentation de la pièce pour les poseurs
Le même déroulement dans une vidéo d’une minute et demie, en anglais.
Avant de commencer¶
- La pièce est activée, avec ses dimensions, ses ouvertures et ses raccordements. Voir Pièce, ouvertures et raccordements.
- Les caissons font face à leur mur : Rotation Z 0° pour le mur A, 90° pour le mur B, 180° pour le mur C, 270° pour le mur D. C’est ainsi qu’EFS sait sur quelle élévation va un caisson (voir Murs A, B, C et D).
- Le plan de travail a des découpes pour l’évier et la plaque de cuisson. EFS prend l’axe de l’évier et de la plaque de cuisson dans les découpes. Voir Le plan de travail : découpes et jonction d’angle.
- Le projet est enregistré et a un nom. Le nom figure dans l’en-tête de chaque page et dans le nom du fichier.
- Les façades ne sont pas masquées. Si vous les avez masquées avec Shift+F, faites-les réapparaître avec l’icône des façades dans l’en-tête de la vue 3D.
- Votre essai, votre abonnement ou votre licence à vie est actif. À son expiration, l’export est bloqué (voir Quand l’essai gratuit ou l’abonnement se termine).
Le déroulement de la vidéo¶
La vidéo utilise la cuisine terminée « Cuisine Martin » des chapitres précédents : une pièce de 3232 × 2400 × 2600 mm avec une fenêtre sur le mur B et une porte sur le mur C ; un caisson d’angle, un caisson d’évier, un emplacement pour le lave-vaisselle et un caisson à tiroirs sur le mur A ; des caissons hauts sur le mur A ; un caisson à tiroirs et une colonne réfrigérateur sur le mur D.
- Dans l’onglet EFS, ouvrez Propriétés de la pièce, puis le cadre Ouvertures et raccordements.
- Cliquez sur Documentation de la pièce (PDF).
- Dans la fenêtre d’enregistrement, EFS propose le nom
Cuisine Martin_documentation_piece.pdfdans le dossier du projet. Cliquez sur le bouton bleu Documentation de la pièce (PDF) en bas à droite. - Ouvrez le PDF. La première page est la vue en plan, puis viennent les élévations des murs A, B, C et D, et la dernière est le plan technique.
- Dans le plan technique, dans le tableau Raccordements nécessaires aux caissons, l’eau et l’évacuation de l’évier et le raccordement 400 V de la plaque de cuisson sont en vert. Deux lignes sont en rouge : pour la prise de la hotte, la colonne indique 582 mm à gauche de celui-ci, et pour la prise du réfrigérateur non dessiné.

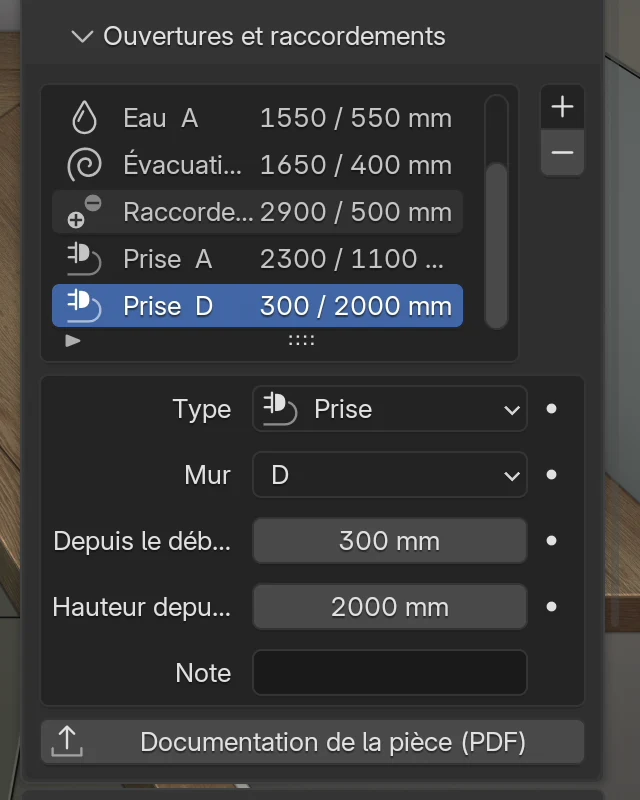

- Ajoutez une prise pour le réfrigérateur : dans le cadre Ouvertures et raccordements, cliquez sur +, choisissez Prise, réglez Mur sur D, Depuis le début du mur sur 300 mm et Hauteur depuis le sol sur 2000 mm.
- Exportez à nouveau. La ligne du réfrigérateur est maintenant verte.
Export¶

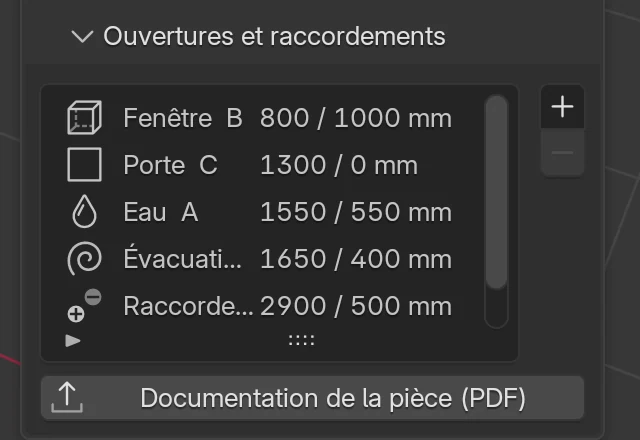

Le bouton Documentation de la pièce (PDF) se trouve en bas du cadre Ouvertures et raccordements, dans le panneau Propriétés de la pièce. Il n’apparaît que tant que Afficher la pièce est coché.
- Cliquez sur Documentation de la pièce (PDF).

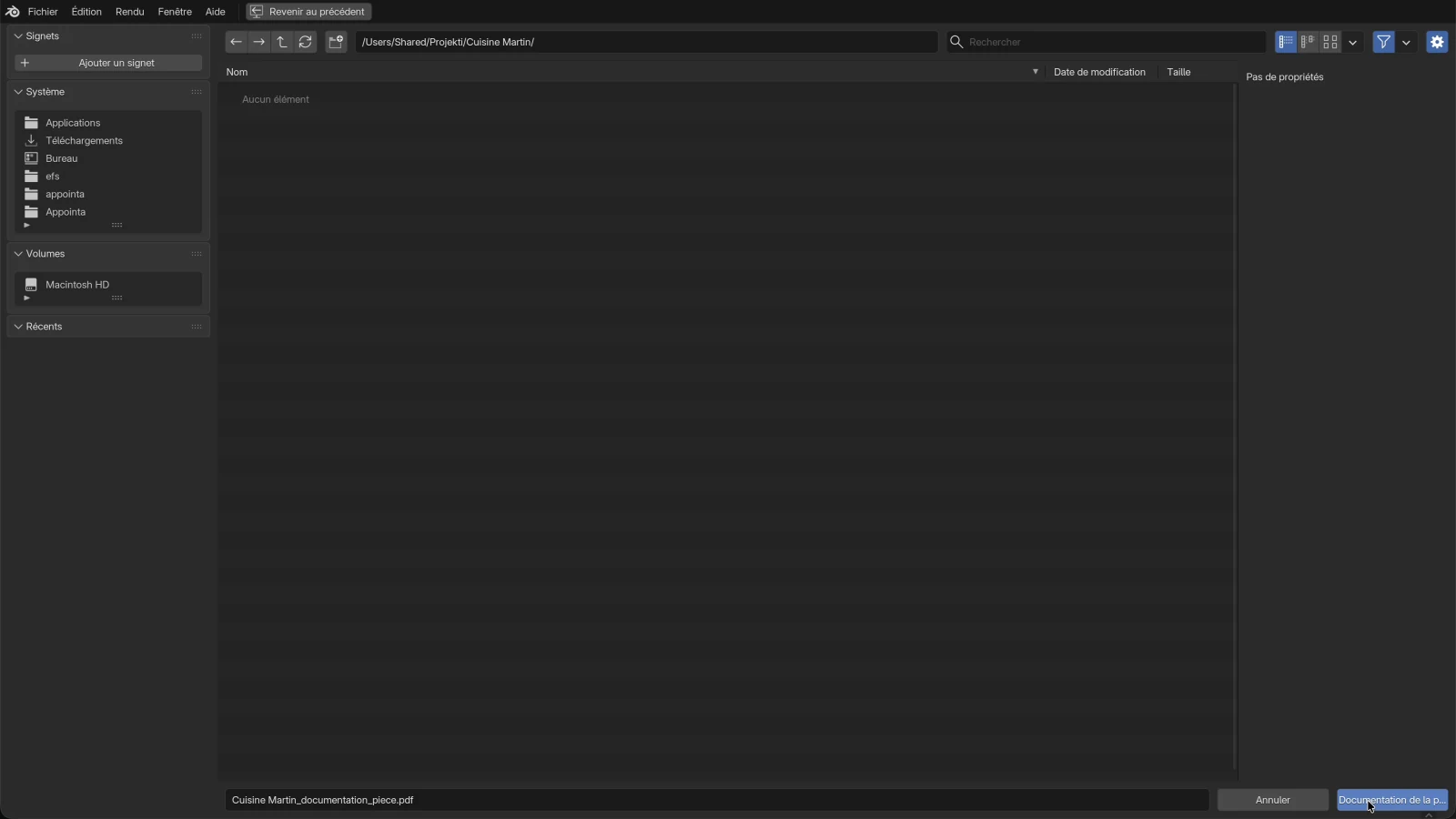

- Une fenêtre d’enregistrement s’ouvre avec un nom et un dossier proposés.
- Changez le dossier ou le nom si nécessaire.
- Cliquez sur le bouton bleu Documentation de la pièce (PDF) ou appuyez sur Enter. Annuler abandonne.
- En bas de la fenêtre, EFS affiche Documentation de la pièce exportée : 6 pages. Le nombre de pages dépend du projet.
Réglages de l’export¶
L’export n’a pas d’options propres. Vous choisissez seulement le dossier et le nom du fichier. Tout le reste vient du projet.
| Quoi | D’où cela vient | Par défaut |
|---|---|---|
| Dossier | Le dossier dans lequel le projet est enregistré. | dossier du projet |
| Nom du fichier | Le nom du projet, suivi de _documentation_piece.pdf. Le nom du projet est le champ Nom du panneau Publication web ; tant que vous ne l’avez pas saisi, c’est le nom du fichier .blend qui est utilisé, et pour un projet non enregistré Projet. |
<nom du projet>_documentation_piece.pdf |
| Nom dans l’en-tête de page | Le même nom de projet, en haut à droite de chaque page. Pour un projet non enregistré et sans nom, il reste vide. | nom du projet |
| Langue | La langue de l’interface. Avec l’interface française, les pages sont en français et le fichier s’appelle …_documentation_piece.pdf ; avec l’interface anglaise, elles sont en anglais et le fichier s’appelle …_room_documentation.pdf ; avec l’interface croate, elles sont en croate et le fichier s’appelle …_dokumentacija_prostora.pdf. |
langue de l’interface |
| Contenu | Pièce, ouvertures et raccordements, caissons, plans de travail avec découpes. | – |
Règles :
- Si un fichier du même nom existe déjà dans le dossier, l’export le remplace.
- La documentation de la pièce ne fait pas partie du Dossier de fabrication. Exportez-la avec ce bouton (voir Le dossier de fabrication et la commande fournisseur).
- Le PDF est au format A4 paysage. Toutes les cotes sont en millimètres.
Ce qui figure sur chaque page¶
| Page | Titre | Ce qu’elle montre | Quand elle est présente |
|---|---|---|---|
| 1 | Vue en plan | La pièce vue de dessus : caissons, fenêtres, portes, raccordements, cotes le long des murs. | toujours |
| 2–5 | Mur A · élévation … Mur D · élévation | Chaque mur vu depuis la pièce : caissons, plan de travail, ouvertures, raccordements, cotes. | pour chaque mur qui a un caisson, un plan de travail, une ouverture ou un raccordement |
| dernière | Plan technique | Hauteurs de pose, tableau des ouvertures, raccordements dessinés et raccordements dont les caissons ont besoin. S’il est long, il continue sur la page suivante. | toujours |
Chaque page porte le titre en haut à gauche et le nom du projet en haut à droite. « Cuisine Martin » a six pages : la vue en plan, quatre élévations et le plan technique.
Astuce
Envoyez le plan technique à l’électricien et au plombier avant leur passage sur le chantier, tant que les raccordements peuvent encore être déplacés. Donnez au poseur le PDF complet : la vue en plan et les élévations montrent où va chaque caisson et à quelle hauteur.
Repères des caissons¶
Sur la vue en plan et les élévations, les caissons sont repérés E1, E2, E3… Sur l’élévation d’un mur, le repère est suivi du nom du caisson, par exemple E2 Sous-évier 800. Vous retrouvez ainsi depuis la vue en plan de quel caisson il s’agit.
- Un caisson reçoit son repère au premier export et le garde dans le projet enregistré. Un nouveau caisson reçoit le prochain numéro libre.
- Les numéros ne se suivent pas dans l’ordre le long du mur.
- Une élévation affiche au plus 18 caractères du nom.
- Les caissons liés dans le cadre Liaisons (gauche, droite, au-dessus, en dessous) sont dessinés comme un seul caisson : un rectangle qui les englobe tous, avec le repère et le nom du caisson dans le champ duquel ils sont saisis. Ainsi, la colonne réfrigérateur, construite à partir de trois caissons, est un seul caisson E9 Réfrigérateur. Voir Liaisons.
Symboles des raccordements¶
| Symbole | Raccordement |
|---|---|
| P | Prise |
| 400 | Raccordement 400 V |
| E | Eau |
| EU | Évacuation |
| G | Gaz |
Les symboles sont en rouge : sur la vue en plan, à côté du mur, et sur une élévation, au-dessus du point rouge qui marque le centre du raccordement.
Vue en plan¶
La pièce vue de dessus, avec le Mur A en haut de la page, le Mur B à droite, le Mur C en bas et le Mur D à gauche.
| Quoi | Comment c’est dessiné |
|---|---|
| Pièce | Un rectangle Largeur × Profondeur, en trait épais. |
| Caissons bas et colonnes | Des rectangles remplis de bleu clair avec le repère (E1…) au milieu. |
| Caissons hauts | Un contour gris en tirets avec le repère, par-dessus les caissons bas. |
| Fenêtre | Un trait bleu épais sur le mur, de la largeur de la fenêtre. |
| Porte | Un trait brun épais sur le mur, de la largeur de la porte. |
| Raccordements | Un symbole rouge (P, 400, E, EU, G) à côté du mur, à l’endroit du raccordement. |
| Cotes le long d’un mur | Une chaîne de cotes à l’extérieur de la pièce : les extrémités des caissons bas et des colonnes le long de ce mur, d’angle à angle. Seulement le long d’un mur qui a des caissons bas ou des colonnes ; les caissons hauts ne sont pas dans la chaîne. |
| Cotes d’ensemble | La Largeur de la pièce au-dessus du mur A, la Profondeur à droite du mur B. |
Dans la vidéo, la chaîne le long du mur A indique 1182, 800, 600, 600 et 50 mm : le caisson d’angle, l’évier, l’emplacement du lave-vaisselle, le caisson à tiroirs et l’espace jusqu’au mur B.
Élévation d’un mur¶
Chaque mur vu depuis la pièce, face au mur. Le début du mur est à gauche, comme dans le cadre Ouvertures et raccordements.
| Quoi | Comment c’est dessiné |
|---|---|
| Mur | Un rectangle aussi long que le mur et aussi haut que la Hauteur de la pièce. |
| Caissons bas et colonnes | Des rectangles bleu clair du bas au haut du caisson, avec repère et nom. Les pieds ne sont pas dessinés : il reste donc une bande vide jusqu’au sol sous le caisson. |
| Caissons hauts | Des rectangles gris clair avec repère et nom. |
| Plan de travail | Une bande beige, du bord inférieur au bord supérieur du plan de travail. |
| Fenêtre, porte | Un rectangle bleu clair avec la légende Fenêtre ou Porte. La fenêtre a une cote de hauteur d’allège depuis le sol. |
| Raccordements | Un point rouge et le symbole. Chacun a deux cotes : horizontale depuis le début du mur et verticale depuis le sol. |
| Chaîne de cotes inférieure | Les extrémités des caissons bas et des colonnes, du début à la fin du mur. En dessous, la longueur totale du mur. |
| Chaîne de cotes supérieure | Les extrémités des caissons hauts et des ouvertures. |
| Chaîne des hauteurs à droite | Du sol au plafond, par toutes les hauteurs clés : bas des caissons bas, haut du caisson, bord supérieur du plan de travail, bords inférieur et supérieur des caissons hauts, haut des colonnes. |
Exemple de la vidéo, mur A : la chaîne des hauteurs à droite indique 100, 720, 38, 572, 720 et 450 mm. Ce sont les pieds, le caisson bas, le plan de travail, l’espace jusqu’aux caissons hauts, les caissons hauts et l’espace jusqu’au plafond, 2600 mm au total.
Remarque
Un caisson d’angle n’appartient qu’à un seul mur, celui que donne sa Rotation Z. Sur l’élévation de l’autre mur, sa place reste vide et, dans la chaîne de cotes inférieure, elle apparaît comme un espace. Dans la vidéo, le caisson d’angle est sur l’élévation du mur A et, sur l’élévation du mur D, la chaîne se termine par un espace de 1200 mm.
Plan technique¶
La dernière page. En haut, il est écrit : Positions depuis le début du mur (face au mur depuis la pièce, le début est à gauche), hauteurs depuis le sol, en mm.
Hauteurs de pose¶
Pour chaque mur qui a des caissons, des hauteurs depuis le sol en mm. Une ligne n’est imprimée que si ce mur contient ce qu’elle décrit.
| Ligne | Ce que c’est | Cuisine Martin, mur A |
|---|---|---|
| Caissons bas, dessus du caisson | Le bord supérieur du caisson bas le plus haut, mesuré depuis le sol (les pieds sont sous le caisson). | 820 |
| Plan de travail, dessus | Le bord supérieur du plan de travail le long de ce mur. | 858 |
| Caissons hauts, dessous | Le bord inférieur du caisson haut le plus bas. | 1430 |
| Caissons hauts, dessus (rail de suspension env. 20 mm plus bas) | Le bord supérieur du caisson haut le plus haut. Le rail de suspension des ferrures est environ 20 mm plus bas. | 2150 |
| Colonnes, dessus | Le haut de la colonne la plus haute. | – (sur le mur D : 2150) |
S’il n’y a aucun caisson dans la pièce, à la place des hauteurs il est écrit Aucun caisson dans la pièce pour l’instant.
Ouvertures¶
Un tableau des fenêtres et des portes du cadre Ouvertures et raccordements, par mur et, le long de chaque mur, dans l’ordre depuis son début.
| Colonne | Ce que c’est |
|---|---|
| Ouverture | Fenêtre ou Porte |
| Mur | A, B, C ou D |
| Depuis le début du mur | Jusqu’au bord gauche de l’ouverture |
| Largeur, Hauteur | Dimensions de l’ouverture |
| Allège / depuis le sol | Hauteur depuis le sol : l’allège de la fenêtre, 0 pour une porte |
| Note | Texte du champ Note |
Le tableau n’est pas imprimé s’il n’y a pas d’ouvertures.
Raccordements dessinés dans la pièce¶
Tous les raccordements du cadre Ouvertures et raccordements : Raccordement, Mur, Depuis le début du mur, Hauteur, Pour et Note.
La colonne Pour indique quel appareil le raccordement dessert, quand il se trouve là où cet appareil en a besoin (voir Quand un raccordement est en place). Sinon, elle affiche —. Dans la vidéo, l’eau et l’évacuation desservent l’évier, le raccordement 400 V la plaque de cuisson, et la prise au-dessus du plan de travail rien.
Si aucun raccordement n’est dessiné, à la place du tableau il est écrit Aucun dessiné pour l’instant…
Raccordements nécessaires aux caissons¶
Les raccordements qu’EFS propose d’après les caissons et les découpes du plan de travail : Raccordement, Pour, Mur, Depuis le début du mur, Hauteur et Dans la pièce.
| Dans la pièce | Couleur de la ligne | Ce que cela signifie |
|---|---|---|
| dessiné | vert | Un raccordement de ce type est dessiné sur ce mur, là où l’appareil en a besoin. |
| N mm à gauche de celui-ci | rouge | Il y a un raccordement de ce type sur ce mur, mais pas à sa place. Le plus proche est à N mm vers le début du mur. |
| N mm à droite de celui-ci | rouge | Pareil, à N mm vers la fin du mur. |
| non dessiné | rouge | Il n’y a aucun raccordement de ce type sur ce mur. |
Sous le tableau, il est écrit : Les positions suivent les caissons et les découpes du plan de travail ; vérifiez-les avec les notices d’installation des fabricants d’appareils.
S’il n’y a ni évier, ni plaque de cuisson, ni four, ni réfrigérateur, ni lave-vaisselle parmi les caissons, à la place du tableau il est écrit Aucun évier, plaque de cuisson, four, réfrigérateur ni lave-vaisselle parmi les caissons…
Le résultat de la vidéo, avant l’ajout de la prise du réfrigérateur :
| Raccordement | Pour | Mur | Depuis le début du mur | Hauteur | Dans la pièce |
|---|---|---|---|---|---|
| Eau | Évier | A | 1582 | 500 | dessiné |
| Évacuation | Évier | A | 1582 | 450 | dessiné |
| Raccordement 400 V | Plaque de cuisson | A | 2882 | 500 | dessiné |
| Prise | Hotte | A | 2882 | 2150 | 582 mm à gauche de celui-ci |
| Prise | Réfrigérateur | D | 300 | 2000 | non dessiné |
La prise de la hotte est en rouge parce que la seule prise dessinée sur le mur A est celle au-dessus du plan de travail (à 2300 mm du début). EFS la prend comme la plus proche et indique qu’elle est à 582 mm à gauche de l’axe de la plaque de cuisson.
Comment EFS sait quels raccordements sont nécessaires¶
Appareils¶
EFS cherche les appareils à deux endroits :
- Découpes du plan de travail. Une découpe d’évier donne l’axe de l’évier, une découpe de plaque de cuisson l’axe de la plaque. L’axe est le milieu de la découpe. Voir Le plan de travail : découpes et jonction d’angle.
- Noms des caissons. Si le nom d’un caisson contient l’un des mots du tableau, le caisson est cet appareil, et son axe est le milieu du caisson. Les majuscules et minuscules ne comptent pas. EFS connaît ces mots dans toutes les langues de l’interface (par ex. aussi l’anglais « sink » ou le croate « sudoper »), ainsi que les noms des modèles intégrés de ces appareils dans chaque langue.
| Appareil (colonne Pour) | Reconnu par | Raccordements et Hauteur depuis le sol |
|---|---|---|
| Évier | une découpe d’évier ; un nom contenant « évier » (par exemple Sous-évier 800) | Eau 500 mm, Évacuation 450 mm |
| Plaque de cuisson | une découpe de plaque de cuisson ; un nom contenant « plaque de cuisson » | Raccordement 400 V 500 mm |
| Hotte | accompagne chaque plaque de cuisson, sur le même axe | Prise 2150 mm |
| Four | un nom contenant « four » (Four, Four mi-hauteur, Colonne four - tiroirs…) | Prise 300 mm |
| Réfrigérateur | un nom contenant « réfrigérateur » (Réfrigérateur) | Prise 2000 mm |
| Lave-vaisselle | un nom contenant « lave-vaisselle » | Prise 300 mm, Eau 400 mm, Évacuation 400 mm |
Règles :
- L’appareil est sur le mur de son caisson ou de son plan de travail. Un plan de travail appartient au mur dont il est le plus proche.
- S’il y a une découpe d’évier sur un mur, un caisson reconnu comme évier sur le même mur n’ajoute pas un deuxième évier. Il en va de même pour la plaque de cuisson.
- Quand un nom contient plusieurs de ces mots, le plus long l’emporte : un caisson nommé « Évier et lave-vaisselle » est un lave-vaisselle. Le mot doit figurer tel quel dans le nom ; une forme fléchie qui ne le contient pas n’est pas reconnue.
- Tout « perilica » (« machine à laver » en croate) désigne un lave-vaisselle, même dans le nom « Perilica rublja » (lave-linge).
- Les hauteurs du tableau sont des valeurs par défaut d’EFS, pas issues de catalogues d’appareils. Vérifiez-les avec les instructions du fabricant.
- Aucun appareil ne demande de gaz. Le gaz dessiné figure sur la vue en plan, l’élévation et le tableau des raccordements dessinés, mais pas dans la comparaison.
Astuce
L’emplacement du lave-vaisselle n’a généralement pas de caisson, donc aucun raccordement n’est proposé pour lui non plus. Dessinez-les vous-même : Prise, Eau et Évacuation sur le mur derrière le lave-vaisselle. Ils figureront dans le tableau des raccordements dessinés, avec — dans la colonne Pour.
Quand un raccordement est en place¶
Un raccordement proposé est dessiné quand il y a un raccordement dessiné du même type sur le même mur :
- à 150 mm au plus à gauche ou à droite de la position proposée, et
- à 300 mm au plus au-dessus ou en dessous de la hauteur proposée.
S’il n’y a pas de tel raccordement, mais qu’il y en a un du même type sur le mur, EFS prend le plus proche le long du mur et imprime de combien il est à gauche ou à droite. Il n’imprime alors pas la hauteur.
Attention
Une ligne rouge avec un petit écart, par exemple 20 mm à droite de celui-ci, signifie que la position le long du mur est bonne, mais pas la hauteur. Comparez la Hauteur du tableau avec la Hauteur depuis le sol du raccordement dessiné.
D’où le programme prend les hauteurs et les positions¶
Rien n’est saisi à la main. EFS mesure le modèle au moment de l’export :
- La Position le long du mur est la distance depuis le début du mur, vu depuis la pièce. Pour les caissons, EFS mesure tous leurs panneaux visibles ; pour les ouvertures et les raccordements, il prend Depuis le début du mur.
- Les Hauteurs sont mesurées depuis le sol. Pour les caissons, EFS mesure le caisson lui-même : les pieds ne sont pas comptés, mais ils surélèvent le caisson. Un caisson de 720 mm de haut sur des pieds de 100 mm occupe de 100 à 820 mm.
- Un caisson haut est un caisson dont Caisson haut est coché. Sa hauteur vient du champ Hauteur des caissons hauts du panneau Propriétés de la scène (1430 mm par défaut). Voir Caissons hauts, colonnes et abattants.
- Une colonne est un caisson de 1500 mm de haut ou plus. Les autres sont des caissons bas.
- Le mur du caisson est le mur donné par la Rotation Z : 0° A, 90° B, 180° C, 270° D.
- Le plan de travail est dessiné s’il a été créé avec le bouton Plan de travail sur la sélection. Sur l’élévation, il va du bord inférieur au bord supérieur du plan de travail, et son bord supérieur entre dans les Hauteurs de pose.
- La Hauteur du mur sur l’élévation est la Hauteur de la pièce.
Ouvertures et raccordements dans le PDF¶
| Dans le cadre Ouvertures et raccordements | Vue en plan | Élévation du mur | Plan technique |
|---|---|---|---|
| Fenêtre | trait bleu sur le mur | rectangle Fenêtre, cote de hauteur d’allège, largeur dans la chaîne de cotes supérieure | tableau Ouvertures |
| Porte | trait brun sur le mur | rectangle Porte, largeur dans la chaîne de cotes supérieure | tableau Ouvertures |
| Prise, Raccordement 400 V, Eau, Évacuation, Gaz | symbole rouge à côté du mur | point rouge avec le symbole, cotes depuis le début du mur et depuis le sol | tableau Raccordements dessinés dans la pièce et comparaison dans Raccordements nécessaires aux caissons |
| Note | – | – | colonne Note |
Ce que le PDF ne montre pas¶
- Angles, piliers et plafond mansardé. Sur la vue en plan et les élévations, la pièce est un rectangle. Si le poseur doit les connaître, écrivez-les dans Note.
- Plinthe, fileurs, joues de finition et corniche. Les caissons et les plans de travail sont dessinés. Un espace étroit jusqu’au mur, où va un fileur, apparaît dans la chaîne de cotes.
- Façades masquées avec Shift+F. Les caissons sont alors moins profonds sur la vue en plan, de l’épaisseur de la façade. Faites réapparaître les façades avant l’export.
- Circuits électriques et diamètres des tuyaux. Le plan donne les positions et les hauteurs. Écrivez le reste dans Note.
Problèmes fréquents et solutions¶
Je ne vois pas le bouton Documentation de la pièce (PDF). La pièce n’est pas activée, ou le cadre Ouvertures et raccordements est fermé. Dans le panneau Propriétés de la pièce, cochez Afficher la pièce et ouvrez le cadre.
Un clic sur le bouton indique que les exports sont désactivés. L’essai ou l’abonnement est terminé. Voir Quand l’essai gratuit ou l’abonnement se termine.
Le message Affichez d’abord la pièce… La pièce a été supprimée, mais la case est restée cochée. Décochez puis recochez Afficher la pièce, puis saisissez à nouveau les dimensions de la pièce.
Un caisson est sur l’élévation du mauvais mur. Le caisson a une mauvaise Rotation Z. Un caisson le long du mur D doit avoir 270°, le long du mur B 90°. Tournez-le avec R ou le bouton Rotation Z et remettez-le en place.
Le caisson d’angle n’est que sur une élévation. C’est voulu : le caisson d’angle appartient au mur donné par sa Rotation Z. Sur l’autre mur, un espace reste dans la chaîne de cotes.
L’évier ou la plaque de cuisson n’a pas de raccordements dans le plan. Le plan de travail n’a pas de découpe, et le nom du caisson ne contient aucun mot du tableau Appareils. Ajoutez une découpe au plan de travail ou renommez le caisson, par exemple en « Sink 80 ».
La prise de la hotte est en rouge, mais il y a une prise sur le mur. C’est la prise au-dessus du plan de travail. Ajoutez une prise séparée pour la hotte sur l’axe de la plaque de cuisson, à environ 2150 mm du sol.
Une ligne est en rouge, mais elle n’indique que quelques millimètres. La position le long du mur est bonne ; la hauteur diffère de plus de 300 mm. Corrigez la Hauteur depuis le sol du raccordement.
Le lave-vaisselle n’a pas de raccordements dans le plan. Il n’y a pas, à sa place, de caisson dont le nom contient « dishwasher ». Dessinez vous-même la prise, l’eau et l’évacuation.
Deux caissons forment un seul large rectangle avec un seul repère sur l’élévation. Ils sont liés dans le cadre Liaisons. S’ils doivent être séparés, videz le champ Côté gauche, Côté droit, Au-dessus ou En dessous qui contient le voisin.
Un mur n’a pas sa propre élévation. Ce mur n’a ni caisson, ni plan de travail, ni ouverture, ni raccordement.
Le fichier s’appelle Projet_documentation_piece.pdf, et l’en-tête n’a pas de nom. Le projet n’est pas enregistré et n’a pas de nom. Enregistrez le projet (Ctrl+S) ou saisissez un Nom dans le panneau Publication web.
Les caissons sont moins profonds sur la vue en plan que dans la vue 3D. Les façades sont masquées avec Shift+F. Faites-les réapparaître avec l’icône des façades dans l’en-tête et exportez à nouveau.
Raccourcis de ce chapitre¶
| Touche | Action |
|---|---|
| Enter | Confirmer l’export dans la fenêtre d’enregistrement |
| Shift+F | Masquer les façades (faites-les réapparaître avant l’export) |
| R | Tourner le caisson de 90° pour qu’il ait le bon mur |
| Ctrl+S | Enregistrer le projet |
Tous les raccourcis se trouvent dans le chapitre Raccourcis clavier.
Suite¶
Chapitre suivant : Un devis pour le client
