Spodní skříňky a roh

V této kapitole postavíte v místnosti z kapitoly B01 spodní řadu kuchyně: rohovou skříňku v rohu, dřezovou skříňku, místo pro myčku nádobí, zásuvky pod varnou deskou, dorovnávací lištu ke stěně a pokračování řady na druhé stěně. Naučíte se, kam EFS umístí novou skříňku, jak dát rohovou skříňku do libovolného rohu, jak vyplnit mezeru dorovnávací lištou nebo skříňkou a jak skříňky v řadě navázat a zarovnat.

Video: B02 Spodní skříňky a roh

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete

• Otevřete projekt s místností z kapitoly Místnost, otvory a přípojky. Ve videu má místnost 3232 × 2400 mm, s vodou a odpadem na stěně A a přípojkou 400 V pro varnou desku.
• Stěny jsou A (vzadu), B (vpravo), C (vpředu) a D (vlevo), při pohledu, kdy záhlaví ukazuje 000°. Zadní levý roh místnosti, mezi stěnami A a D, je počátek scény.
• V panelu nástrojů vlevo mějte vybraný nástroj EFS.
• V záhlaví mějte v rozbalovací nabídce Možnosti umístění zvolené Zarovnání vpřed. To je výchozí nastavení.
• Otevřete kartu EFS - Šablony a rozbalte kategorii Kuchyně spodní. Jak šablony hledat a umisťovat, popisuje kapitola Šablony a Moje šablony.

Postup z videa

1. Klikněte do prázdného místa, aby nebylo nic vybrané. Dívejte se zepředu: záhlaví ukazuje 000°.

2. Do vyhledávacího pole na kartě EFS - Šablony napište rohová, stiskněte Enter a klikněte na Rohová skříňka. Skříňka se usadí do rohu mezi stěnami A a D. Viz Rohová skříňka v rohu místnosti.

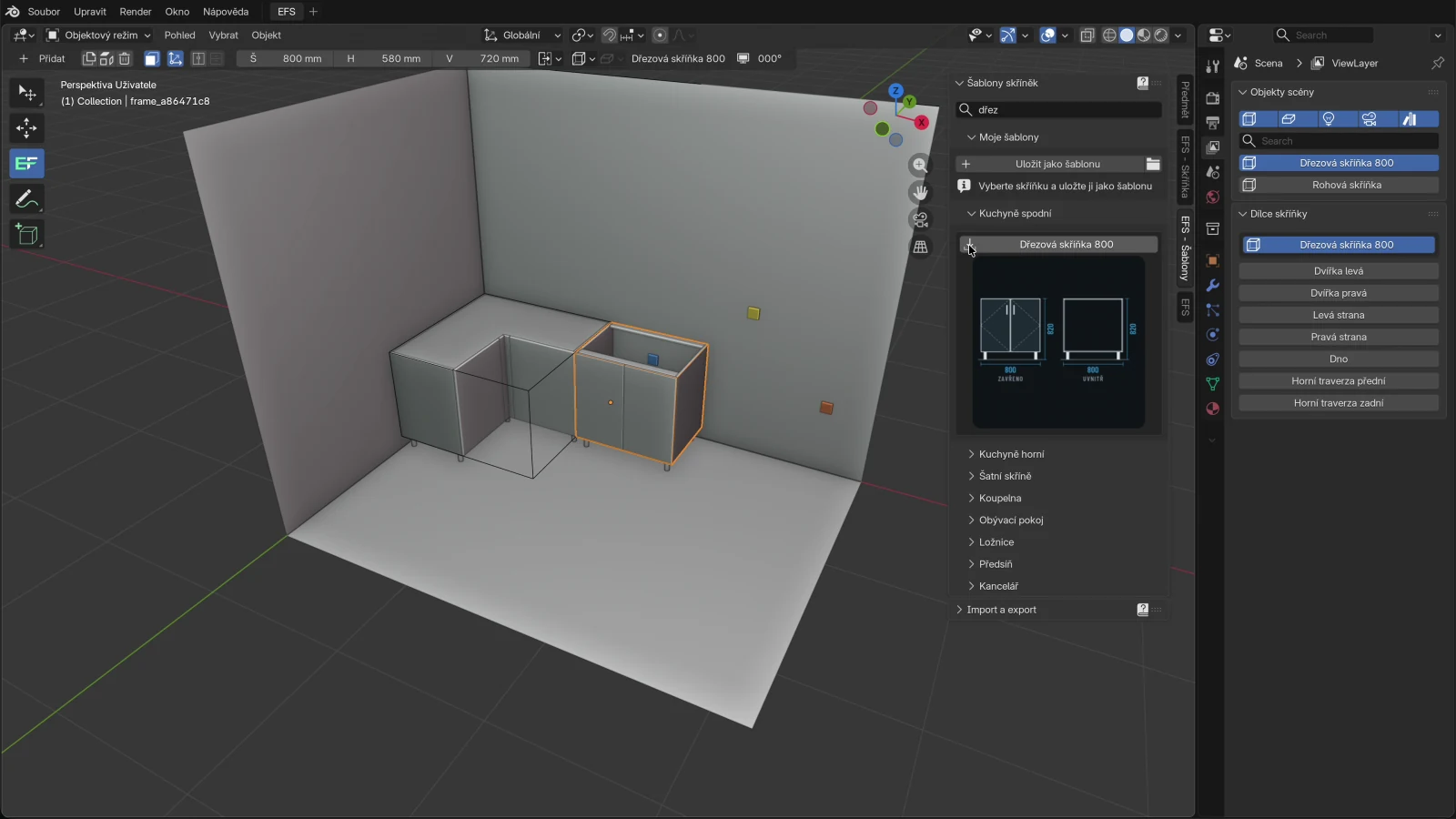

3. S vybranou rohovou skříňkou vyhledejte dřez a klikněte na Dřezová skříňka 800. Dřezová skříňka přijde hned vedle rohové skříňky, napravo od ní, na stěnu A. Viz Kam se nová skříňka usadí.



4. S vybranou dřezovou skříňkou vyhledejte 3 zásuvky a klikněte na 3 zásuvky. Skříňka přijde napravo od dřezové skříňky.

5. Stiskněte 1, napište 600 a stiskněte Enter. Zásuvky se posunou o 600 mm doprava. Mezi dřezovou skříňkou a zásuvkami je teď místo pro myčku nádobí. Viz Místo pro myčku nádobí.



6. Řada teď končí 50 mm od stěny B. S vybranou zásuvkovou skříňkou klikněte pravým tlačítkem myši a pak na Přidat ke skříňce → Dorovnávací lišta →. Dorovnávací lišta 50 mm uzavře mezeru ke stěně, v dekoru čel. Viz Dorovnávací lišta ke stěně.



7. Klikněte do prázdného místa. Otočte pohled prostředním tlačítkem myši ke stěně D, až záhlaví ukáže 270°.

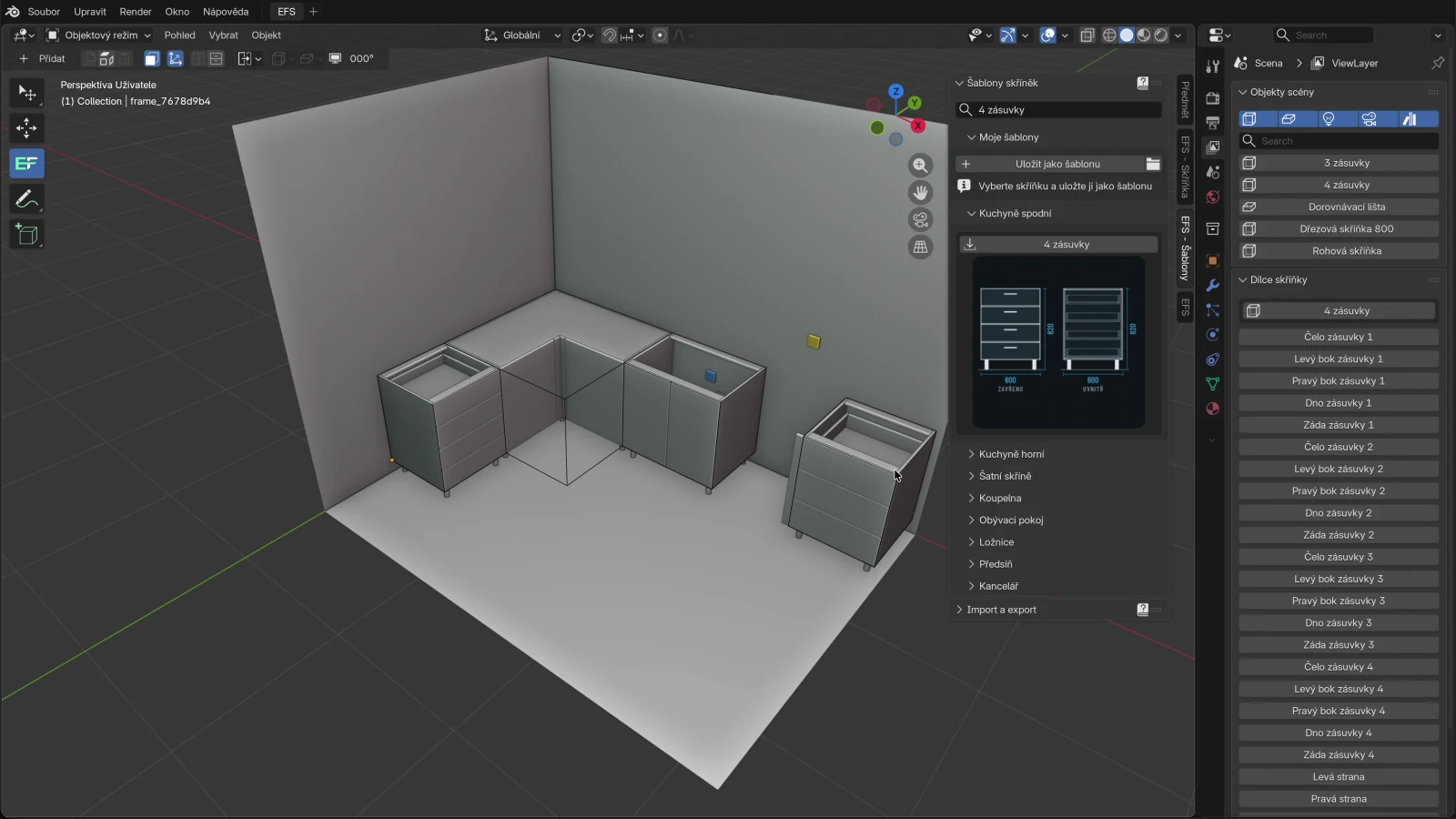

8. Vyhledejte 4 zásuvky a klikněte na 4 zásuvky. Skříňka se otočí zády ke stěně D a usadí se hned před rameno rohové skříňky.

Hotová řada na stěně A, od stěny D ke stěně B:

Skříňka	Od	Do	Poznámka
Rohová skříňka	0 mm	1182 mm	Rameno podél stěny D je dlouhé 1200 mm.
Dřezová skříňka 800	1182 mm	1982 mm	Pod vodou a odpadem zakreslenými v kapitole B01.
Místo pro myčku nádobí	1982 mm	2582 mm	Prázdné, 600 mm.
3 zásuvky	2582 mm	3182 mm	Pod varnou deskou, před přípojkou 400 V.
Dorovnávací lišta	3182 mm	3232 mm	Ke stěně B.

Na stěně D zabírá skříňka 4 zásuvky 600 mm hned před ramenem rohové skříňky, od 1200 do 1800 mm měřeno od stěny A.

Od této chvíle měníte každou skříňku v řadě jako kteroukoli jinou skříňku: rozměry, čela, zásuvky, nožky a kování. Viz Jak je skříňka sestavena.

Kam se nová skříňka usadí

Když přidáte skříňku (C, Přidat → Skříňka) nebo šablonu, EFS vybere místo sám. Sleduje dvě věci: zda je vybraná nějaká skříňka a ze kterého směru se díváte. Obecná pravidla jsou v kapitolách Rozhraní a vaše první skříňka a Šablony a Moje šablony. Tady jsou stejná pravidla na příkladu kuchyně.

Směr pohledu a stěny

Směr pohledu se zobrazuje na pravém konci záhlaví nástroje EFS. Nová skříňka se otočí zády ke stěně, na kterou se díváte.

V záhlaví	Díváte se na	Rotace Z nové skříňky	Když není nic vybrané
000°	stěnu A	0°	Zády ke stěně A, na pravém konci řady. První skříňka se usadí do rohu mezi stěnami A a D.
090°	stěnu B	90°	Skříňka sleduje myš. Kliknutím ji položíte.
180°	stěnu C	180°	Skříňka sleduje myš. Kliknutím ji položíte.
270°	stěnu D	270°	Zády ke stěně D, hned před skříňku, která stojí nejvíc vpředu.

Pohled otáčíte prostředním tlačítkem myši. Úhel v záhlaví se přichytí k nejbližšímu ze čtyř směrů, takže pohled nemusí být přesně kolmo ke stěně.

Pravidla pro 000° a 270°:

• Spodní skříňka sleduje jen spodní skříňky a horní skříňka jen horní skříňky. Vysoké skříně ze šablon (lednice, trouba, potravinová skříň) jsou spodní skříňky.
• Pravý konec řady je nejpravější bod všech spodních skříněk v projektu, včetně rohové skříňky. Volné desky se nepočítají: nová skříňka se usadí přes dorovnávací lištu na konci řady.
• Pro 270° sleduje EFS všechny spodní skříňky v projektu, nejen ty na stěně D. Nová skříňka se usadí před tu, která je nejblíž stěně C.
• Pokud projekt ještě nemá žádnou skříňku stejného druhu, usadí se nová skříňka při 000° do počátku, do rohu mezi stěnami A a D. Při 270° se usadí za stěnu A, mimo místnost.

Tip

Pravidla „na pravém konci“ a „před tu, která stojí nejvíc vpředu“ fungují dobře pro kuchyň do L na stěnách A a D, jako ve videu. Pro ostatní stěny a pro druhou řadu na stejné stěně přidávejte skříňku, když je vybraná její sousední skříňka (oddíl níže).

Nová skříňka vedle vybrané

S výchozí možností Zarovnání vpřed přijde nová skříňka vedle vybrané skříňky:

1. Klikněte na libovolnou desku skříňky, vedle které má nová skříňka přijít.
2. Stiskněte C nebo klikněte na šablonu.

Co EFS udělá:

• Nová skříňka přijde k pravé straně vybrané skříňky, se zády ve stejné linii. Vpravo znamená vpravo při pohledu na čela této skříňky, takže pravidlo funguje na každé stěně.
• Pokud už vpravo nějaká skříňka je, přijde nová na levou stranu.
• Pokud jsou obsazené obě strany, umístí se nová skříňka, jako by nebylo nic vybrané.
• Nová skříňka dostane Rotaci Z vybrané skříňky.
• Nová skříňka z C dostane také výšku, hloubku a výšku od podlahy vybrané skříňky. Pokud je vybraná horní skříňka, stane se i nová skříňka horní. Šířka je výchozí nebo pochází z Mého nastavení.
• Šablona si ponechá vlastní rozměry a vlastní výšku od podlahy.

Obsazená strana znamená, že by se nová skříňka překrývala s jinou skříňkou nebo s rohovou skříňkou. Volné desky (dorovnávací lišta, pracovní deska) se nepočítají. Rohová skříňka zabírá celý obdélník svých rozměrů, takže se vedle ní nic nevejde, ani do vnitřního rohu písmene L.

Pozor

Rohová skříňka nemůže být touto vybranou sousední skříňkou. Dokud je vybraná rohová skříňka (nebo některá její deska), umístí se nová skříňka, jako by nebylo nic vybrané. Ve videu se dřezová skříňka usadila vedle rohové skříňky proto, že rohová skříňka byla jedinou spodní skříňkou na stěně A, takže její pravý konec byl zároveň koncem řady.

Možnosti umístění

Možnosti jsou v rozbalovací nabídce Možnosti umístění v záhlaví a na kartě EFS, v panelu Vlastnosti scény. Popisuje je kapitola Rozhraní a vaše první skříňka.

Možnost	Pro kuchyňskou řadu
Zarovnání vpřed (výchozí)	Nová skříňka přijde vedle vybrané nebo na konec řady. Pro stavbu řady si tuto možnost ponechte.
Posouvání v ose X	Nová skříňka vybranou skříňku nebere v úvahu. Při 000° a 270° sleduje myš podél osy X, dokud ji kliknutím nepoložíte.
Posouvání v ose Y	Totéž, podél osy Y.
Posouvání v osách X a Y	Totéž, po celé podlaze.

V předvolbách doplňku (Upravit → Předvolby... → Rozšíření, řádek Easy Form Studio) mění totéž chování dvě nastavení:

Nastavení	Výchozí	Co dělá
Otočit skříňku při vytvoření podle směru pohledu	zapnuto	Vypnuto: nová skříňka, která nepřijde vedle vybrané, zůstane na 0° a sleduje myš, dokud ji nepoložíte.
Navázat novou skříňku na vybranou	vypnuto	Zapnuto: skříňka přidaná klávesou C vedle vybrané se stane její levou nebo pravou navázanou skříňkou. Neplatí pro šablony. Viz Navázané skříňky v řadě.

Přesná mezera klávesami 1 a 2

Klávesy 1, 2 a 3 posouvají skříňku podél os X, Y a Z místnosti, ne podél její řady:

Stěna	Řada vede podél osy	Klávesa pro posun podél stěny	Plus je směrem ke stěně
A	X	1	B
B	Y	2	A
C	X	1	B
D	Y	2	A

Příklad z videa: skříňku na stěně A posunete o 600 mm směrem ke stěně B pomocí 1, 600, Enter. Na stěně D je stejný posun směrem ke stěně C 2, -600, Enter.

Pokud je vybraných víc skříněk, posunou se všechny společně. Tak posunete celou řadu. Více v kapitole Rozhraní a vaše první skříňka.

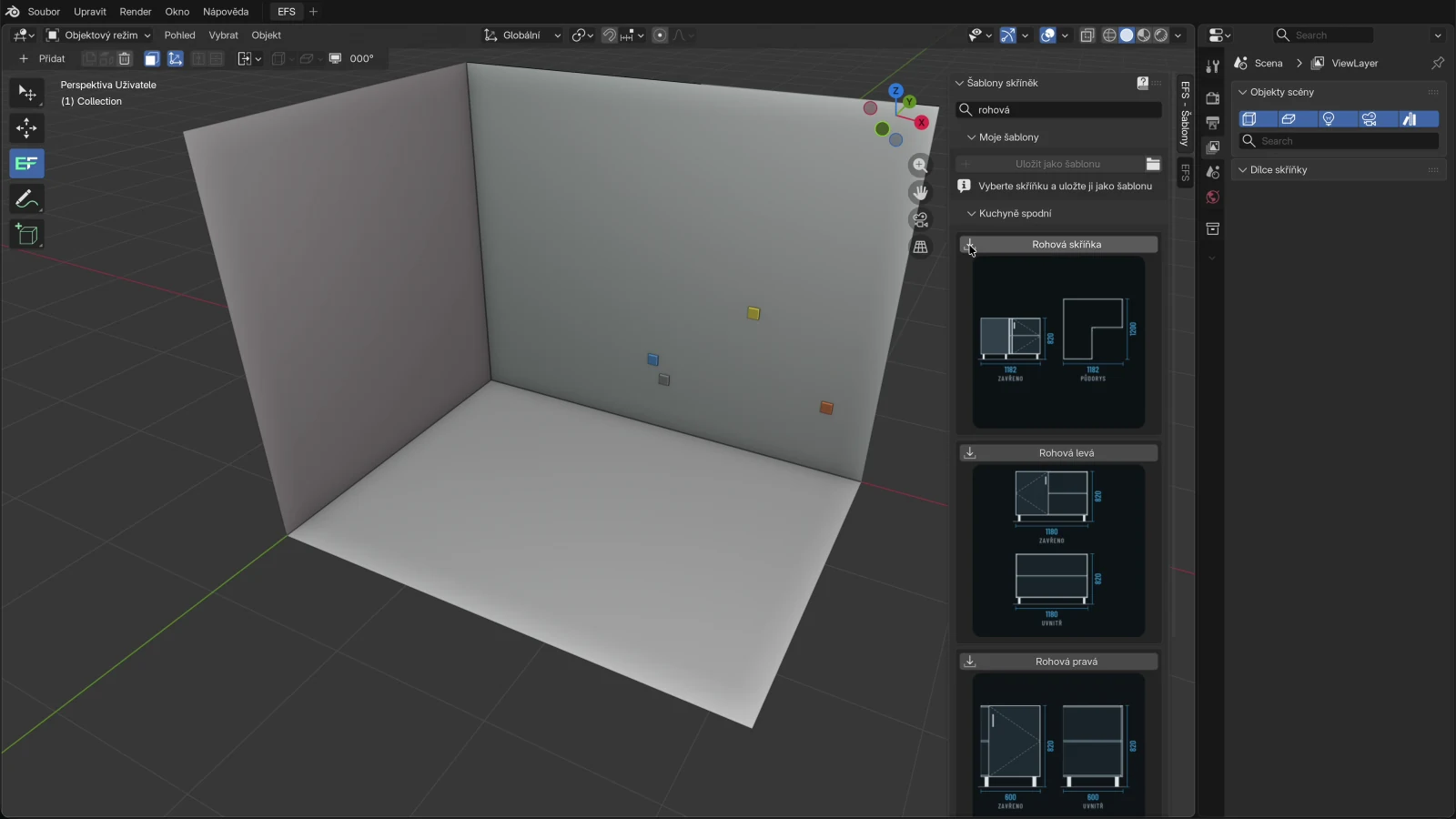

Rohová skříňka v rohu místnosti

Rohová skříňka je skříňka ve tvaru L se dvěma dvířky. Její desky a všechna pole karty popisuje kapitola Jak je skříňka sestavena. Tady je, jak ji dát do rohu a napojit na řadu na obou stěnách.

Rohovou skříňku získáte dvěma způsoby:

Způsob	Rozměry	Nožky	Přední strana (Šířka × Hloubka)
Šablona Rohová skříňka (Kuchyně spodní)	1182 × 1200 × 720 mm	100 mm	620 × 638 mm
Přidat → Rohová skříňka nebo Shift+C	1200 × 1160 × 720 mm	bez nožek	638 × 598 mm

Obě varianty mají ramena hluboká 562 mm, takže jejich dvířka jsou v rovině s čely sousedních skříněk hlubokých 580 mm.

Rohová skříňka v rohu A a D

Roh mezi stěnami A a D je počátek scény. To je nejjednodušší roh:

1. Klikněte do prázdného místa.
2. Otočte pohled tak, aby záhlaví ukazovalo 000°.
3. Klikněte na šablonu Rohová skříňka nebo stiskněte Shift+C.

Rohová skříňka dostane Rotaci Z 0°. Pokud je první spodní skříňkou v projektu, usadí se do počátku: její Šířka vede podél stěny A a její Hloubka podél stěny D.

Pozor

Rohovou skříňku umístěte jako první. Pokud už na stěně A spodní skříňky jsou, usadí se rohová skříňka na pravý konec této řady, ne do rohu. Pak ji posuňte klávesou 1 nebo zadejte její polohu (oddíl Rohová skříňka v jiném rohu).

Ramena a rovina čel

Rohová skříňka má dvě ramena. Řada na každé stěně pokračuje na konci ramene podél této stěny.

Rameno	Jeho délka	Jeho hloubka (korpus)	Dvířka na rameni
Podél stěny A	Šířka	Hloubka − Přední strana: Hloubka	Dvířka pravá
Podél stěny D	Hloubka	Šířka − Přední strana: Šířka	Dvířka levá

Dvířka stojí před korpusem ramene, takže rameno s dvířky je hluboké jako korpus plus Tloušťka. U šablony: 1200 − 638 = 562 mm, s dvířky 580 mm. Stejně u druhého ramene: 1182 − 620 = 562 mm, s dvířky 580 mm. Spodní skříňky ze šablon jsou hluboké 580 mm, takže všechna čela jsou v jedné rovině.

Dvířka šablony jsou široká 556 mm. Jak EFS dvířka vypočítá, popisuje kapitola Jak je skříňka sestavena.

Pozor

Když změníte u rohové skříňky Šířka, rameno podél stěny D se o stejnou hodnotu prohloubí nebo změlčí. Změňte o stejnou hodnotu i Přední strana: Šířka. Totéž platí pro Hloubka a Přední strana: Hloubka. Příklad: rohovou skříňku ze šablony prodloužíte podél stěny A na 1282 mm. Zadejte také Přední strana: Šířka 720 mm, aby rameno podél stěny D zůstalo hluboké 562 mm.

Řada na obou stěnách

S rohovou skříňkou v rohu A a D pokračuje řada sama, jako ve videu:

1. Stěna A. Pohled 000°. První skříňku přidejte, když není nic vybrané nebo když je vybraná rohová skříňka: usadí se na pravý konec řady, což je konec ramene podél stěny A. Každou další přidávejte, když je vybraná ta předchozí.
2. Stěna D. Klikněte do prázdného místa a otočte pohled na 270°. První skříňka se usadí zády ke stěně D, hned před rameno rohové skříňky. Každou další přidávejte, když je vybraná ta předchozí: napravo od ní je rohová skříňka, takže nová přijde doleva, směrem ke stěně C.

Tip

Na stěně D mějte vybranou poslední skříňku řady a další přidejte vedle ní. Pravidlo 270° bez výběru sleduje všechny spodní skříňky v projektu, takže se nová skříňka nemusí usadit tam, kde čekáte.

Rohová skříňka v jiném rohu

V ostatních rozích rohovou skříňku otočíte a zadáte její polohu:

1. Přidejte rohovou skříňku, když není nic vybrané.
2. Na kartě EFS - Skříňka, v panelu Vlastnosti rohové skříňky, klikněte na Rotace Z z tabulky níže. R dělá totéž, krok po kroku.
3. V záhlaví otevřete rozbalovací nabídku Vlastnosti skříňky a zadejte X a Y z tabulky. Poloha je zadní levý dolní roh skříňky a při otočení skříňky se nemění.

Roh místnosti	Rotace Z	X	Y	Šířka vede podél stěny	Hloubka vede podél stěny
A a D (vzadu vlevo)	0°	0	0	A	D
A a B (vzadu vpravo)	90°	šířka místnosti	0	B	A
B a C (vpředu vpravo)	180°	šířka místnosti	−hloubka místnosti	C	B
C a D (vpředu vlevo)	270°	0	−hloubka místnosti	D	C

Hodnoty platí, dokud místnost zůstává tam, kde ji EFS vytvořil, se zadním levým rohem v počátku. Příklad pro místnost z videa (3232 × 2400 mm), roh A a B: Rotace Z 90°, X 3232, Y 0.

Skříňky podél ramene se v těchto rozích samy neusadí. První skříňku podél každého ramene umístěte klávesami 1 a 2 (nebo zadejte její polohu) a další přidávejte, když je vybraná ta předchozí.

Tip

U rohu A a B postavte nejdřív řadu na stěně A, od stěny D ke stěně B, a rohovou skříňku umístěte jako poslední. Pokud mezi řadou a ramenem zůstane mezera, uzavřete ji změnou pole Hloubka rohové skříňky (a Přední strana: Hloubka o stejnou hodnotu).

Co rohová skříňka v řadě nedělá

Co	Rohová skříňka
Nová skříňka vedle vybrané	Není kotvou. Dokud je vybraná, umístí se nová skříňka, jako by nebylo nic vybrané.
Vazby	Nelze ji navázat. Nemá panel Vazby a v polích ostatních skříněk se nenabízí.
Vyplnit mezeru, Zarovnat k aktivní, Navázat na vybranou skříňku	Nepočítá se. Tlačítka berou v úvahu jen běžné skříňky.
Kopírovat na vybrané skříňky	Nastavení nekopíruje ani nepřijímá.
Klávesy F, D, Shift+T, U	Nefungují. L a R fungují.
Kování projektu	Dostane jen panty a úchytky.
Moje nastavení	Nepoužije se.

Slepý roh: Rohová levá a Rohová pravá

Místo rohové skříňky ve tvaru L můžete roh vyřešit slepým rohem. Kategorie Kuchyně spodní má šablony Rohová levá (1180 × 580 × 720 mm, dvířka vlevo, slepá část vpravo) a Rohová pravá (600 × 580 × 720 mm, dvířka vpravo, bez levého boku). Popis obou šablon říká: roh potřebuje dorovnávací lištu 60 mm, aby dvířka a úchytky volně minuly navazující řadu. Náhledy a rozměry jsou v seznamu šablon.

Skříňka pro slepý roh je běžná skříňka: přijde vedle vybrané a lze ji navázat, použít s Vyplnit mezeru i zarovnat.

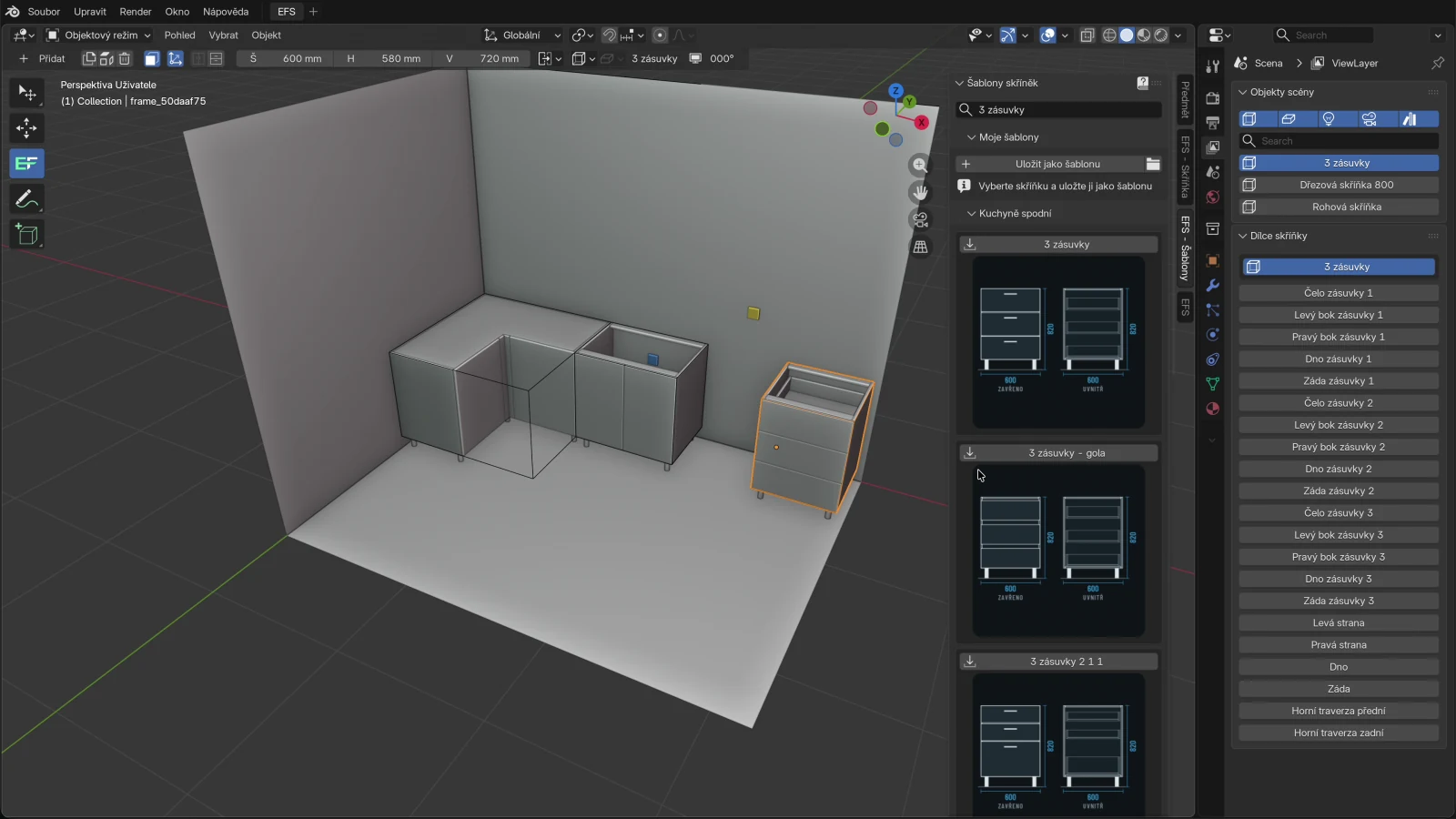

Místo pro myčku nádobí

EFS nemá šablonu pro vestavnou myčku nádobí. Její místo je prázdná mezera v řadě, obvykle 600 mm.

Mezera klávesou 1

1. Skříňku, která následuje za myčkou, přidejte vedle skříňky před ní. Ve videu je to 3 zásuvky vedle dřezové skříňky.
2. S vybranou novou skříňkou stiskněte 1 (na stěně B nebo D 2).
3. Napište 600 a stiskněte Enter.

Skříňka se posune o 600 mm. Další skříňku přidejte, když je vybraná tato, aby řada pokračovala od ní.

Pozor

Na místo pro myčku neklikejte na Vyplnit mezeru. EFS by mezeru 600 mm vyplnil skříňkou širokou 600 mm.

Tip

Aby mezera pro myčku zůstala stejná, i když dřezovou skříňku posunete, navažte zásuvky na dřezovou skříňku a zadejte Posun vpravo 600 mm. Viz Navázané skříňky v řadě.

Pracovní deska na vybrané skříňky vede od první k poslední vybrané skříňce, takže zakryje i mezeru pro myčku. Viz Pracovní deska: výřezy a rohový spoj.

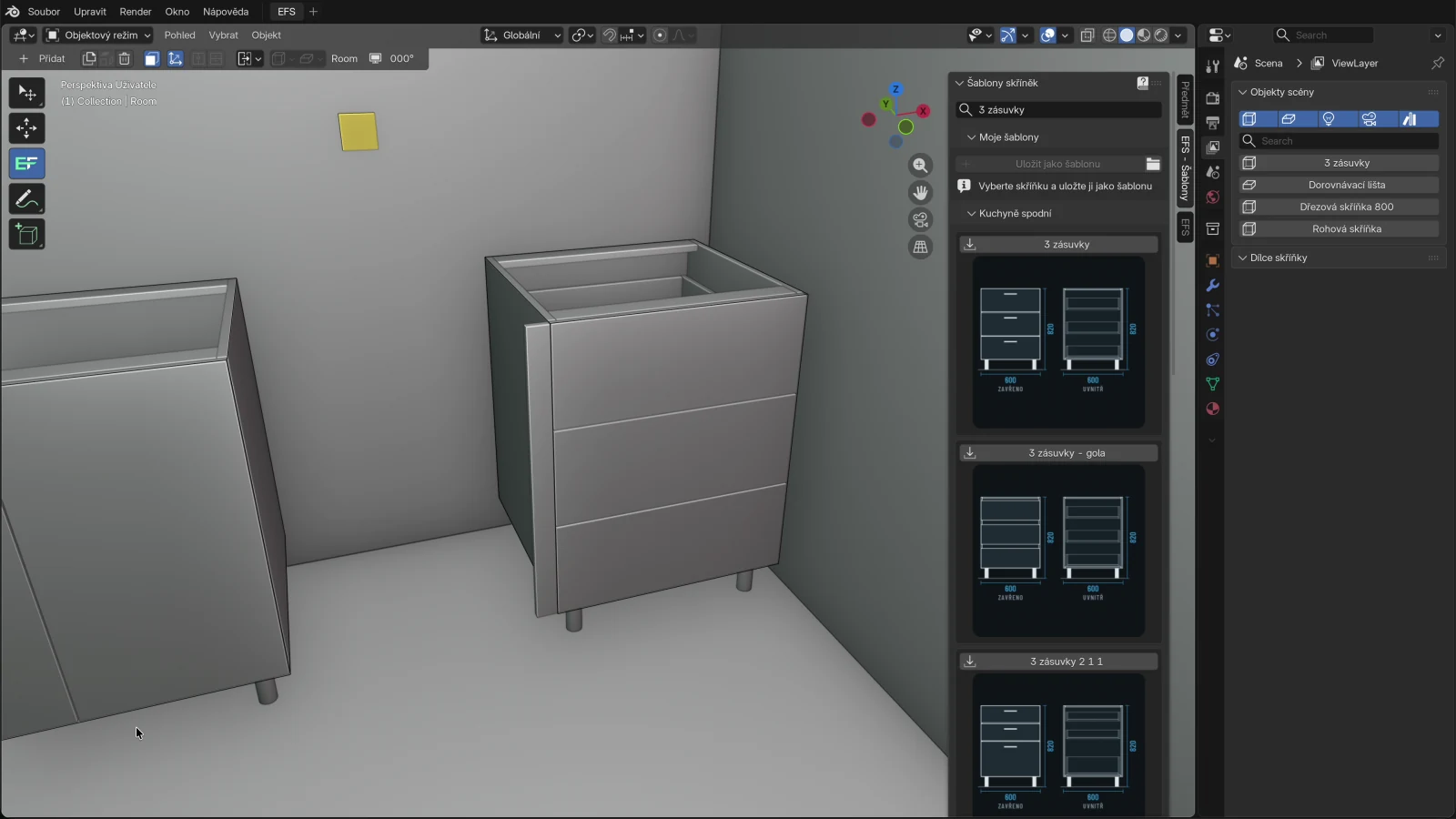

Dorovnávací lišta ke stěně

Řada málokdy končí přesně u stěny. Zbytek uzavře dorovnávací lišta:

1. Klikněte na skříňku na konci řady.
2. Klikněte pravým tlačítkem myši a otevřete Přidat ke skříňce.
3. Klikněte na Dorovnávací lišta → pro pravou stranu nebo Dorovnávací lišta ← pro levou. Strana je určena při pohledu zepředu, na čela.

Dorovnávací lišta je volná deska široká 50 mm, vedle skříňky, v rovině s čely a stejně vysoká jako čela. Dostane dekor a skupinu materiálu čel této skříňky. Ve videu uzavírá dorovnávací lišta 50 mm mezeru od zásuvek ke stěně B.

Jiné šířky, krycí boky a sokl popisuje kapitola Sokl, dorovnávací lišty, krycí boky a římsa. Nabídku pravého kliknutí popisuje kapitola Rychlejší práce.

Vyplnit mezeru

Vyplnit mezeru vyplní mezeru mezi dvěma skříňkami téže řady: dorovnávací lištou, pokud je mezera úzká, a skříňkou přesné šířky, pokud je široká.

1. Klikněte na první skříňku.
2. Podržte Shift a klikněte na druhou skříňku.
3. Na kartě EFS - Skříňka, nahoře v panelu Vlastnosti skříňky, klikněte na Vyplnit mezeru.

Tlačítko je v rámečku se zprávou Vybrané skříňky: 2. Pole ukazují aktivní a objeví se, jen když jsou vybrané přesně dvě běžné skříňky.

Mezera	Co EFS přidá	Zpráva
méně než 20 mm	Nic.	Mezera je … mm: příliš úzká k vyplnění
20 až 149 mm	Dorovnávací lištu: volnou desku Dorovnávací lišta širokou jako mezera a tlustou 18 mm, vysokou jako korpus levé skříňky (bez nožek), s přední stranou v rovině s čely.	Dorovnávací lišta … mm
150 mm a víc	Novou skříňku přesně této šířky, vedle levé skříňky. Dostane Rotaci Z, výšku, hloubku, výšku od podlahy a linii zad levé skříňky a zbytek z Mého nastavení. Nemá čelo.	Skříňka široká … mm

Pravidla:

• Mezera se měří podél řady aktivní skříňky. Levá skříňka je ta, která je v řadě první zleva, při pohledu zepředu.
• Obě skříňky musí být ve stejné řadě: na stejné stěně a se stejnou Rotací Z. EFS to nekontroluje.
• Nová skříňka z Vyplnit mezeru je běžná skříňka. Čela a zásuvky jí přidáte klávesami F a D nebo na kartě EFS - Skříňka.
• Rohová skříňka se nepočítá. Když je vybraná rohová skříňka a jedna běžná skříňka, tlačítko se neobjeví.

Tip

Před Vyplnit mezeru otočte pohled ke stěně řady (000° na stěně A). Nová skříňka se nejdřív umístí jako každá nová skříňka. Pokud na žádné straně levé skříňky není místo pro skříňku výchozí šířky, otočí se nová skříňka podle směru pohledu, ne podle řady.

Dorovnávací lišta z pravého kliknutí nebo z Vyplnit mezeru

Obě dorovnávací lišty jsou volné desky s názvem Dorovnávací lišta, Dorovnávací lišta 2… Liší se:

	Přidat ke skříňce → Dorovnávací lišta ←/→	Vyplnit mezeru (mezera 20–149 mm)
Kde	U levé nebo pravé strany jedné skříňky	Mezi dvěma vybranými skříňkami
Šířka	50 mm	Přesně mezera
Výška	Jako čela skříňky	Jako korpus levé skříňky
Tloušťka	Jako čela skříňky	18 mm
Dekor a skupina materiálu	Jako čela skříňky	Výchozí bílý dekor, skupina F 3 (jako pracovní desky)
Hrana	Výchozí hrana volné desky: 2 mm na všech čtyřech hranách	Stejná

Pozor

Dorovnávací lišta z Vyplnit mezeru je ve skupině F 3, takže dostane dekor pracovní desky, když skupině F 3 přiřadíte dekor. Pokud má být v dekoru čel, klikněte na ni a na kartě EFS - Deska změňte její skupinu na F 1 (viz Změna skupiny jedné desky).

Navázané skříňky v řadě

Navázaná skříňka je sousední skříňka připojená ke skříňce vlevo, vpravo, nahoře nebo dole. Když skříňku posunete, otočíte nebo změníte, EFS sousední skříňku vrátí zpět vedle ní. Pole panelu popisuje kapitola Jak je skříňka sestavena a navazování skříněk kapitola Rychlejší práce. Tady je, jak vazba funguje v kuchyňské řadě.

Navázání dvou skříněk

Příklad: zásuvky za myčkou navážete na dřezovou skříňku, aby mezera 600 mm zůstala, když dřezovou skříňku posunete.

1. Klikněte na zásuvkovou skříňku.
2. Podržte Shift a klikněte na dřezovou skříňku. Dřezová skříňka je aktivní, hlavní skříňka.
3. Na kartě EFS - Skříňka, nahoře v panelu Vlastnosti skříňky, klikněte na Navázat na vybranou skříňku. Stejné tlačítko je i v panelu Vazby. Program ohlásí Navázáno: vpravo: zásuvky jsou teď zapsané v poli Pravá strana dřezové skříňky.
4. Zásuvky se hned přisunou k dřezové skříňce, protože Posun vpravo je 0 mm. Otevřete panel Vazby a do pole Posun vpravo napište 600. Zásuvky se vrátí na 600 mm.

Pod polem Šířka dřezové skříňky teď Šířka spoje ukazuje 2000 mm: dřezová skříňka 800 mm, posun 600 mm a zásuvky 600 mm.

EFS zvolí stranu podle toho, kde druhá skříňka stojí, při pohledu podél řady aktivní skříňky:

Kde druhá skříňka stojí	Pole, do kterého ji EFS zapíše
Celá napravo od aktivní	Pravá strana
Celá nalevo od aktivní	Levá strana
Překrývá se s ní podél řady a její dno je na vrchu aktivní skříňky nebo výš	Nad
Jinak	Pod

Pokud v tomto poli už nějaká skříňka byla, nová ji bez ptaní nahradí.

Jak sousední skříňka stojí vedle skříňky

EFS umisťuje sousední skříňku vzhledem k hlavní skříňce, pokaždé když se hlavní skříňka posune nebo změní:

Pole	Kde sousední skříňka stojí
Pravá strana	U pravé strany hlavní skříňky, ve vzdálenosti Posun vpravo. Záda v jedné linii, stejná výška od podlahy.
Levá strana	U levé strany hlavní skříňky, ve vzdálenosti Posun vlevo. Záda v jedné linii, stejná výška od podlahy.
Nad	Na hlavní skříňce, o Posun nad výš. Stejný zadní levý roh.
Pod	Pod dnem hlavní skříňky, o Posun pod níž. Stejný zadní levý roh.

Posuny:

Pole	Co dělá	Výchozí	Hodnoty
Posun vlevo, Posun vpravo	Mezera mezi stranou hlavní skříňky a sousední skříňkou. Kladná hodnota je od sebe oddálí, záporná způsobí, že se překrývají.	0 mm	−5000 až 5000 mm
Posun nad, Posun pod	Mezera na výšku. Záporný posun umístí sousední skříňku dovnitř hlavní skříňky.	0 mm	−5000 až 5000 mm

Příkladem záporného posunu jsou šablony z více korpusů. V šabloně Lednice je přihrádka nahoře v poli Nad s hodnotou Posun nad −234 mm a spodní korpus v poli Pod s hodnotou Posun pod −758 mm. Proto oba sedí uvnitř vysokého korpusu.

Pozor

Navázaná sousední skříňka má vždy stejnou výšku od podlahy a stejnou linii zad jako hlavní skříňka. Horní skříňku na spodní nenavazujte: navázaná vlevo nebo vpravo klesne horní skříňka na výšku spodní skříňky. Navázaná v poli Nad si sedne na spodní skříňku, pokud nezadáte Posun nad.

Zahrnout do změny velikosti

Pod poli jsou tři zaškrtávací políčka: Šířka, Hloubka a Výška. Ve výchozím stavu jsou vypnutá.

Políčko	Když změníte tento rozměr u hlavní skříňky
Šířka	Všechny její navázané skříňky (vlevo, vpravo, nad, pod) dostanou stejnou šířku.
Hloubka	Všechny dostanou stejnou hloubku.
Výška	Všechny dostanou stejnou výšku.

V řadě obvykle potřebujete Hloubka a Výška: změníte výšku dřezové skříňky a zásuvky vedle ní dostanou stejnou výšku. Šířka dá v řadě všem sousedním skříňkám stejnou šířku jako hlavní skříňka, takže ji zapínejte, jen když to chcete. V šablonách z více korpusů (lednice, trouba, potravinová skříň) jsou zapnuté Šířka a Hloubka, aby se korpusy naskládané na sobě měnily společně.

Políčka platí jen pro změnu u hlavní skříňky. Změna rozměru u sousední skříňky hlavní skříňku nezmění.

Sleduje se jen přímý soused

Vazba funguje jen mezi skříňkou a skříňkami zapsanými v jejích polích. Dál po řadě se nepřenáší. To je záměr: řetězec by měnil skříňky, na které jste nesáhli.

Příklad: dřezová skříňka má vpravo zásuvky a zásuvky mají vpravo další skříňku.

• Když posunete dřezovou skříňku, zásuvky se posunou s ní. Další skříňka zůstane, kde byla.
• Když změníte výšku dřezové skříňky a políčko Výška pod Zahrnout do změny velikosti je zapnuté jen u dřezové skříňky, dostanou novou výšku zásuvky. Další skříňka ne.

Celou řadu posunete tak, že vyberete všechny její skříňky (Shift + kliknutí) a stisknete 1 nebo 2.

Co ještě vazba dělá

• Otočení hlavní skříňky (R nebo Rotace Z) otočí i její navázané skříňky.
• Sousední skříňku můžete posunout i sami. Jakmile se hlavní skříňka posune nebo změní, vrátí se sousední skříňka na své místo vedle ní. Pro trvalou mezeru zadejte posun.
• O a tlačítka Otevřít dvířka a Otevřít zásuvky otevřou i čela přímo navázaných skříněk.
• Uložit jako šablonu uloží skříňku i s jejími navázanými skříňkami (viz Šablony a Moje šablony).
• Zobrazit ID v panelu Vazby vypíše v pohledu interní názvy skříněk, např. frame.001 nebo frame_4dbfe6d3. Podle těchto názvů vybíráte skříňku v polích Levá strana, Pravá strana, Nad a Pod.
• Kontrola projektu nehlásí překryv mezi navázanými skříňkami, protože korpus uvnitř korpusu se překrývá záměrně.

Pozor

Smazání skříňky (X) smaže i skříňky zapsané v jejím panelu Vazby. To je záměr. Pokud chcete sousední skříňku zachovat, nejdřív pole vyprázdněte. Viz Smazání skříňky.

Zarovnat k aktivní

Zarovnat k aktivní srovná vybrané skříňky na stejnou výšku od podlahy a stejnou linii zad jako aktivní skříňka. Použijte ho, když byla skříňka posunuta ručně nebo umístěna myší.

1. Klikněte na skříňky, které zarovnáváte, pomocí Shift + kliknutí.
2. Podržte Shift a jako poslední klikněte na skříňku, ke které zarovnáváte. Ta je aktivní.
3. Na kartě EFS - Skříňka, nahoře v panelu Vlastnosti skříňky, klikněte na Zarovnat k aktivní.

Co	Změní se?
Výška od podlahy (dno korpusu)	Ano, u všech vybraných skříněk.
Linie zad	Ano, ale jen u skříněk se stejnou Rotací Z jako aktivní skříňka.
Poloha podél řady	Ne.
Rozměry, nožky, čela	Ne.

Tlačítko se objeví, když jsou vybrané alespoň dvě běžné skříňky. Rohová skříňka se nepočítá.

Pozor

Zarovnat k aktivní nemění nožky. Skříňka bez nožek zarovnaná ke skříňce na nožkách 100 mm se zvedne o 100 mm nad podlahu a visí ve vzduchu. Nejdřív nožky sjednoťte (L), pak zarovnejte.

Zarovnává se dno korpusu, ne vrch. Tak horní skříňky různé výšky zarovnáte podle dna, ne podle vrchu. Viz Horní skříňky, vysoké skříně a výklopy.

Kontrola řady

Před exportem spusťte Kontrola projektu (karta EFS, panel Export). U spodní řady hlásí:

• skříňky, které se překrývají, se zprávou '…' a '…' se překrývají (… mm).;
• dvířka, která při otevření narazí do sousední skříňky nebo do stěny, se zprávou Dvířka '…' při otevření narážejí do '…'.

Tlačítko vedle zprávy vybere tuto skříňku ve scéně a přiblíží na ni pohled. Více v kapitole Výrobní balíček a objednávka dodavateli.

Časté problémy a řešení

Dřezová skříňka se usadila na konec řady, ne vedle rohové skříňky. Rohová skříňka nemůže být kotvou, takže se nová skříňka usadila na pravý konec spodní řady. Vyberte skříňku, vedle které má dřezová skříňka přijít, a přidejte ji znovu, nebo ji posuňte klávesou 1.

Rohová skříňka se neusadila do rohu. Na stěně A už byly spodní skříňky, takže se usadila na konec řady. V rozbalovací nabídce Vlastnosti skříňky zadejte její polohu X 0 a Y 0, nebo ji umístěte jako první.

Rohová skříňka je otočená špatně. Rotace Z závisí na směru pohledu při přidání. V panelu Vlastnosti rohové skříňky klikněte na rotaci z tabulky v oddílu Rohová skříňka v jiném rohu a zadejte polohu znovu.

Čela rohové skříňky nejsou v rovině se sousedními skříňkami. Rameno není hluboké 562 mm. Přizpůsobte Přední strana: Šířka a Přední strana: Hloubka rozměrům skříňky (oddíl Ramena a rovina čel).

Skříňka pro stěnu D se usadila za stěnu A, mimo místnost. Projekt ještě neměl žádnou spodní skříňku a pohled byl 270°. Posuňte ji klávesou 2 nebo ji přidejte vedle vybrané skříňky.

Skříňka na stěně D se usadila přes jinou skříňku. Pravidlo 270° bez výběru sleduje všechny spodní skříňky v projektu. Stiskněte Ctrl+Z, vyberte poslední skříňku na stěně D a novou přidejte vedle ní.

Nová skříňka se usadila vlevo místo vpravo. Napravo od vybrané skříňky už je skříňka nebo rohová skříňka. Posuňte ji klávesou 1 nebo 2, nebo vyberte skříňku na druhém konci řady.

1 posouvá skříňku od stěny. Skříňka stojí na stěně B nebo D, kde řada vede podél osy Y. Stiskněte Esc a použijte 2.

Vyplnit mezeru se neobjeví. Nejsou vybrané přesně dvě běžné skříňky. Rohová skříňka se nepočítá.

Vyplnit mezeru hlásí, že je mezera příliš úzká. Mezera je menší než 20 mm. Takovou mezeru uzavřete posunutím skříňky.

Vyplnit mezeru přidalo skříňku místo dorovnávací lišty. Mezera je 150 mm nebo víc. Stiskněte Ctrl+Z a posuňte skříňku tak, aby byla mezera menší, nebo přidejte dorovnávací lištu pravým kliknutím.

Dorovnávací lišta je bílá, ale čela mají dekor. Dorovnávací lišta z Vyplnit mezeru je ve skupině F 3. Na kartě EFS - Deska změňte její skupinu na F 1.

Po navázání se sousední skříňka přisunula ke skříňce. Posun je 0 mm. Zadejte mezeru do pole Posun vlevo nebo Posun vpravo.

Posunul jsem navázanou skříňku a vrátila se zpět. Navázaná skříňka sleduje hlavní. Pro jinou mezeru změňte posun v panelu Vazby hlavní skříňky.

Posunul jsem první skříňku a třetí v řadě zůstala na místě. Vazba funguje jen na přímé sousedy. Vyberte celou řadu a posuňte ji společně.

Změnil jsem šířku a změnila se i šířka sousední skříňky. Pod Zahrnout do změny velikosti je zapnutá Šířka. Vypněte ji a šířku sousední skříňky vraťte.

Smazal jsem skříňku a zmizela i sousední skříňka. Sousední skříňka byla zapsaná v panelu Vazby smazané skříňky. Stiskněte Ctrl+Z, vyprázdněte pole a smažte znovu.

Zarovnat k aktivní zvedlo skříňku do vzduchu. Aktivní skříňka má nožky a zarovnávaná ne. Stiskněte Ctrl+Z, sjednoťte nožky a zarovnejte znovu.

Zkratky v této kapitole

Klávesa	Akce
C	Nová skříňka, vedle vybrané nebo na konci řady
Shift+C	Nová rohová skříňka
1 / 2 / 3	Posun podél X / Y / Z: napište vzdálenost v mm a potvrďte klávesou Enter
R	Otočí skříňku o 90°
L	Další nožky
O	Otevře / zavře dvířka a zásuvky, i u navázaných skříněk
X	Smaže skříňku i s jejími navázanými skříňkami
Shift + kliknutí	Přidá skříňku do výběru; poslední kliknutá je aktivní
pravé kliknutí	Nabídka skříňky: Přidat ke skříňce → Dorovnávací lišta ←/→
prostřední tlačítko myši	Otočí pohled (směr v záhlaví: 000°, 090°, 180°, 270°)
Esc	Zruší posun
Ctrl+Z	Vrátí poslední akci

Všechny zkratky jsou v kapitole Klávesové zkratky.

Dále

Další kapitola: Horní skříňky, vysoké skříně a výklopy
