Donji elementi i kutni element

U ovom poglavlju slažeš donji niz kuhinje u prostoriji iz poglavlja B01: kutni element u kut, sudoper, mjesto za perilicu posuđa, ladice ispod ploče za kuhanje, filer do zida i nastavak na drugom zidu. Naučit ćeš gdje EFS postavlja novi element, kako kutni element staviti u bilo koji kut, kako popuniti razmak filerom ili elementom te kako elemente u nizu povezati i poravnati.

Video: B02 Donji elementi i kutni element

Isti tok rada u videu od minute i pol.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s prostorijom iz poglavlja Prostorija, otvori i instalacije. U videu je prostorija 3232 × 2400 mm, s vodom i odvodom na zidu A te priključkom 400 V za ploču za kuhanje.
• Zidovi su A (stražnji), B (desni), C (prednji) i D (lijevi), gledano kad u zaglavlju piše 000°. Stražnji lijevi kut prostorije, između zidova A i D, je ishodište scene.
• U alatnoj traci lijevo neka bude odabran EFS alat.
• U zaglavlju, u padajućem gumbu Opcije pozicioniranja, neka bude odabrano Naprijed poravnanje. To je zadano.
• Otvori karticu EFS - Predlošci i rasklopi kategoriju Donji kuhinjski elementi. Kako se predlošci traže i postavljaju, piše u poglavlju Predlošci i Moji predlošci.

Tok rada iz videa

1. Klikni u prazno da ništa ne bude odabrano. Pogled neka bude sprijeda: u zaglavlju piše 000°.

2. U pretragu kartice EFS - Predlošci upiši kutni, pritisni Enter i klikni Kutni element. Element sjedne u kut između zidova A i D. Vidi Kutni element u kutu prostorije.

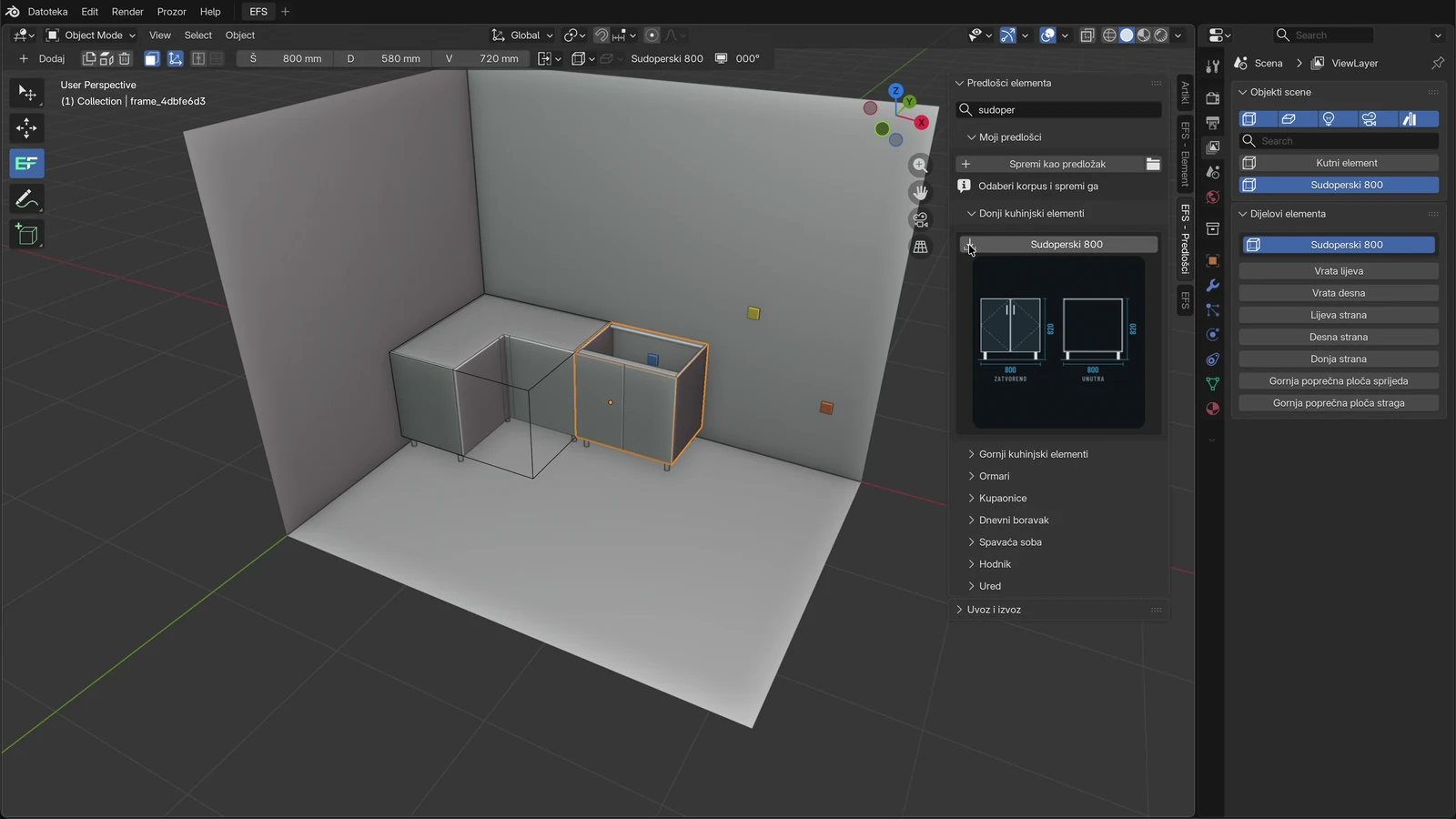

3. Dok je kutni element odabran, pretraži sudoper i klikni Sudoperski 800. Sudoper dođe odmah desno uz kutni element, na zid A. Vidi Gdje sjedne novi element.



4. Dok je sudoper odabran, pretraži 3 ladice i klikni 3 ladice. Element dođe desno uz sudoper.

5. Pritisni 1, upiši 600 i pritisni Enter. Ladice se pomaknu 600 mm udesno. Između sudopera i ladica ostaje mjesto za perilicu posuđa. Vidi Mjesto za perilicu posuđa.



6. Niz sad završava 50 mm od zida B. Dok je element s ladicama odabran, desni klik, pa Dodaj uz element → Filer →. Filer od 50 mm zatvori razmak do zida, u dekoru fronti. Vidi Filer do zida.



7. Klikni u prazno. Okreni pogled srednjom tipkom miša prema zidu D, dok u zaglavlju ne piše 270°.



8. Pretraži 4 ladice i klikni 4 ladice. Element se okrene leđima uz zid D i sjedne odmah ispred kraka kutnog elementa.

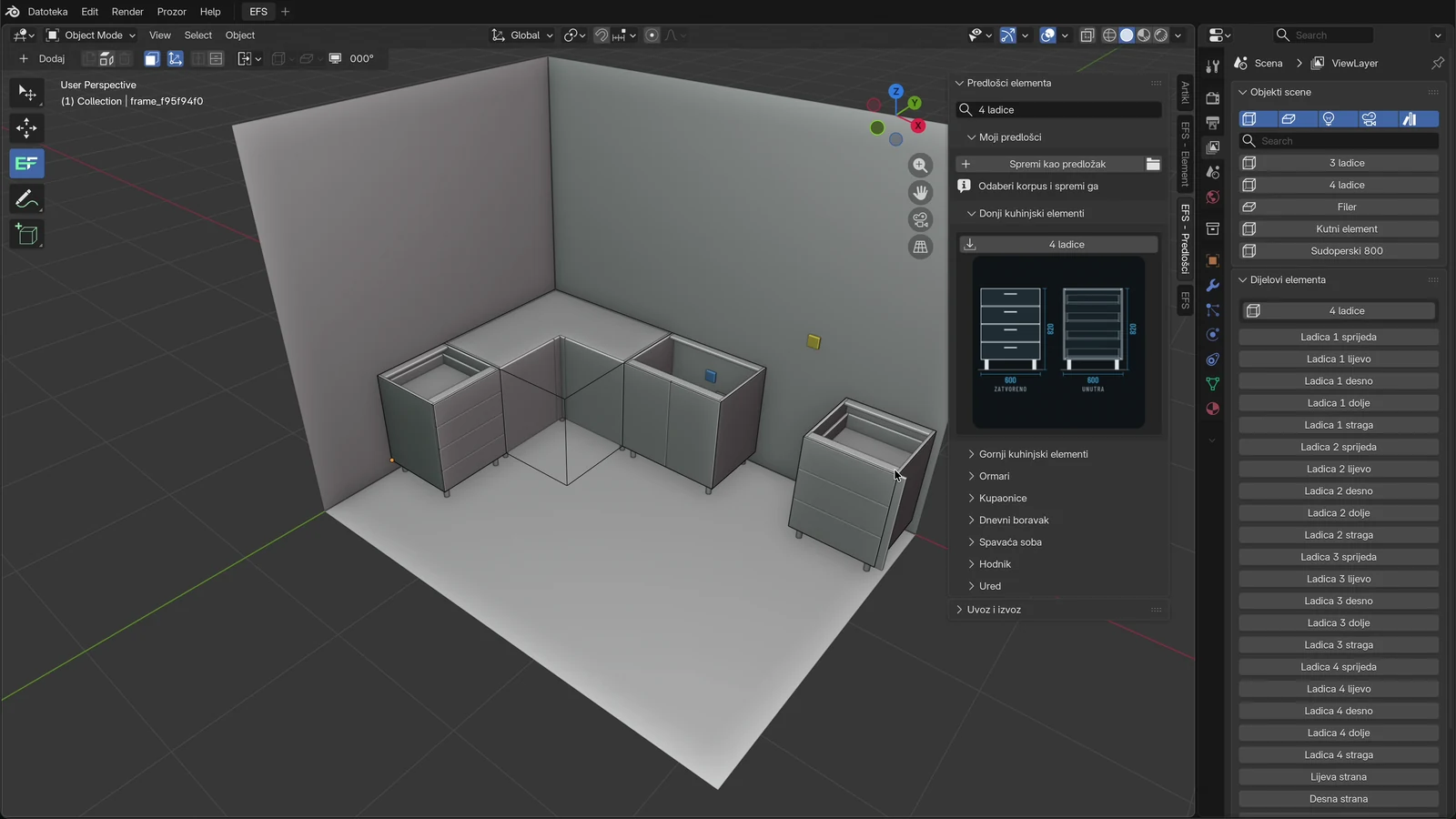

Gotov niz na zidu A, od zida D prema zidu B:

Element	Od	Do	Napomena
Kutni element	0 mm	1182 mm	Krak uz zid D dug je 1200 mm.
Sudoperski 800	1182 mm	1982 mm	Ispod vode i odvoda ucrtanih u poglavlju B01.
Mjesto za perilicu posuđa	1982 mm	2582 mm	Prazno, 600 mm.
3 ladice	2582 mm	3182 mm	Ispod ploče za kuhanje, ispred priključka 400 V.
Filer	3182 mm	3232 mm	Do zida B.

Na zidu D element 4 ladice zauzme 600 mm odmah ispred kraka kutnog elementa, od 1200 do 1800 mm mjereno od zida A.

Svaki element iz niza dalje mijenjaš kao i svaki drugi element: mjere, fronte, ladice, nogice i okove. Vidi Konstrukcija elementa.

Gdje sjedne novi element

Kad dodaješ element (C, Dodaj → Element) ili predložak, EFS mjesto bira sam. Gleda dvije stvari: je li odabran neki element i iz kojeg smjera gledaš. Opća pravila su u poglavljima Sučelje i prvi element i Predlošci i Moji predlošci. Ovdje su ista pravila na primjeru kuhinje.

Smjer pogleda i zidovi

Smjer pogleda piše na desnom kraju zaglavlja EFS alata. Novi element se okrene leđima prema zidu koji gledaš.

U zaglavlju	Gledaš prema	Z rotacija novog elementa	Kad ništa nije odabrano
000°	zidu A	0°	Leđima na zid A, na desni kraj niza. Prvi element sjedne u kut između zidova A i D.
090°	zidu B	90°	Element prati miš. Klikni da ga spustiš.
180°	zidu C	180°	Element prati miš. Klikni da ga spustiš.
270°	zidu D	270°	Leđima na zid D, odmah ispred elementa koji stoji najviše naprijed.

Pogled okrećeš srednjom tipkom miša. Kut u zaglavlju skače na najbliži od četiri smjera, pa pogled ne mora biti točno okomit na zid.

Pravila za 000° i 270°:

• Donji element gleda samo donje elemente, a gornji samo gornje. Visoki elementi iz predložaka (hladnjak, pećnica, ostava) su donji.
• Desni kraj niza je najdesnija točka svih donjih elemenata u projektu, i kutnog elementa. Slobodne ploče se ne broje: novi element sjedne preko filera na kraju niza.
• Za 270° EFS gleda sve donje elemente u projektu, ne samo one na zidu D. Novi element sjedne ispred onog koji je najbliže zidu C.
• Ako u projektu još nema elementa iste vrste, novi kod 000° sjedne u ishodište, u kut između zidova A i D. Kod 270° sjedne iza zida A, izvan prostorije.

Savjet

Pravila "na desni kraj" i "ispred najistaknutijeg" rade dobro za kuhinju u obliku slova L na zidovima A i D, kao u videu. Za ostale zidove i za drugi red na istom zidu dodaj element dok je susjed odabran (odlomak ispod).

Novi element uz odabrani

Uz zadanu opciju Naprijed poravnanje novi element ide uz odabrani element:

1. Klikni bilo koju ploču elementa uz koji novi treba doći.
2. Pritisni C ili klikni predložak.

Što EFS napravi:

• Novi element dođe uz desnu stranu odabranog, s leđima u istoj liniji. Desno je desno kad gledaš fronte tog elementa, pa pravilo vrijedi na svakom zidu.
• Ako je desno već element, novi dođe uz lijevu stranu.
• Ako su zauzete obje strane, novi se postavlja kao da ništa nije odabrano.
• Novi element dobije Z rotaciju odabranog.
• Novi element iz C dobije i visinu, dubinu i visinu od poda odabranog. Ako je odabrani gornji element, i novi postane gornji. Širina je zadana ili iz Mojih postavki.
• Predložak zadrži svoje mjere i svoju visinu od poda.

Zauzeto znači da bi se novi element preklopio s nekim drugim elementom ili kutnim elementom. Slobodne ploče (filer, radna ploča) se ne broje. Kutni element zauzima cijeli pravokutnik svojih mjera, pa uz njega ne staje ništa ni u unutarnji kut slova L.

Pazi

Kutni element ne može biti taj odabrani susjed. Dok je odabran kutni element (ili njegova ploča), novi element se postavlja kao da ništa nije odabrano. U videu je sudoper sjeo uz kutni element zato što je kutni element bio jedini donji element na zidu A, pa je njegov desni kraj ujedno kraj niza.

Opcije pozicioniranja

Opcije su u padajućem gumbu Opcije pozicioniranja u zaglavlju i u kartici EFS, panel Svojstva scene. Opisuje ih Sučelje i prvi element.

Opcija	Za kuhinjski niz
Naprijed poravnanje (zadano)	Novi element dolazi uz odabrani ili na kraj niza. Za slaganje niza drži ovu opciju.
Klizanje po X osi	Novi element ne gleda odabrani. Kod 000° i 270° prati miš po osi X dok ga ne spustiš klikom.
Klizanje po Y osi	Isto, po osi Y.
Klizanje po X i Y osi	Isto, po cijelom podu.

U postavkama dodatka (Edit → Postavke… → Add-ons, redak Easy Form Studio) dvije postavke mijenjaju isto ponašanje:

Postavka	Zadano	Što radi
Rotiraj element prema rotaciji pogleda pri stvaranju	uključeno	Isključena: novi element koji ne ide uz odabrani ostaje na 0° i prati miš dok ga ne spustiš.
Novi korpus poveži s odabranim	isključeno	Uključena: element dodan tipkom C uz odabrani postane njegov lijevi ili desni povezani element. Ne vrijedi za predloške. Vidi Povezani elementi u nizu.

Točan razmak tipkama 1 i 2

Tipke 1, 2 i 3 pomiču element po osima X, Y i Z prostorije, ne po njegovom nizu:

Zid	Niz ide po osi	Tipka za pomak uz zid	Prema kojem zidu je plus
A	X	1	B
B	Y	2	A
C	X	1	B
D	Y	2	A

Primjer iz videa: element na zidu A pomakneš 600 mm prema zidu B s 1, 600, Enter. Na zidu D isti pomak prema zidu C je 2, -600, Enter.

Ako je odabrano više elemenata, pomiču se svi zajedno. Tako pomičeš cijeli niz. Više u poglavlju Sučelje i prvi element.

Kutni element u kutu prostorije

Kutni element je element u obliku slova L s dvoja vrata. Ploče i sva polja kartice opisuje Konstrukcija elementa. Ovdje je kako ga staviti u kut i spojiti s nizom na oba zida.

Kutni element dobiješ na dva načina:

Način	Mjere	Nogice	Prednja strana (Širina × Dubina)
Predložak Kutni element (Donji kuhinjski elementi)	1182 × 1200 × 720 mm	100 mm	620 × 638 mm
Dodaj → Kutni element ili Shift+C	1200 × 1160 × 720 mm	bez nogica	638 × 598 mm

Obje varijante imaju krakove duboke 562 mm, pa su im vrata u ravnini s frontama susjeda dubine 580 mm.

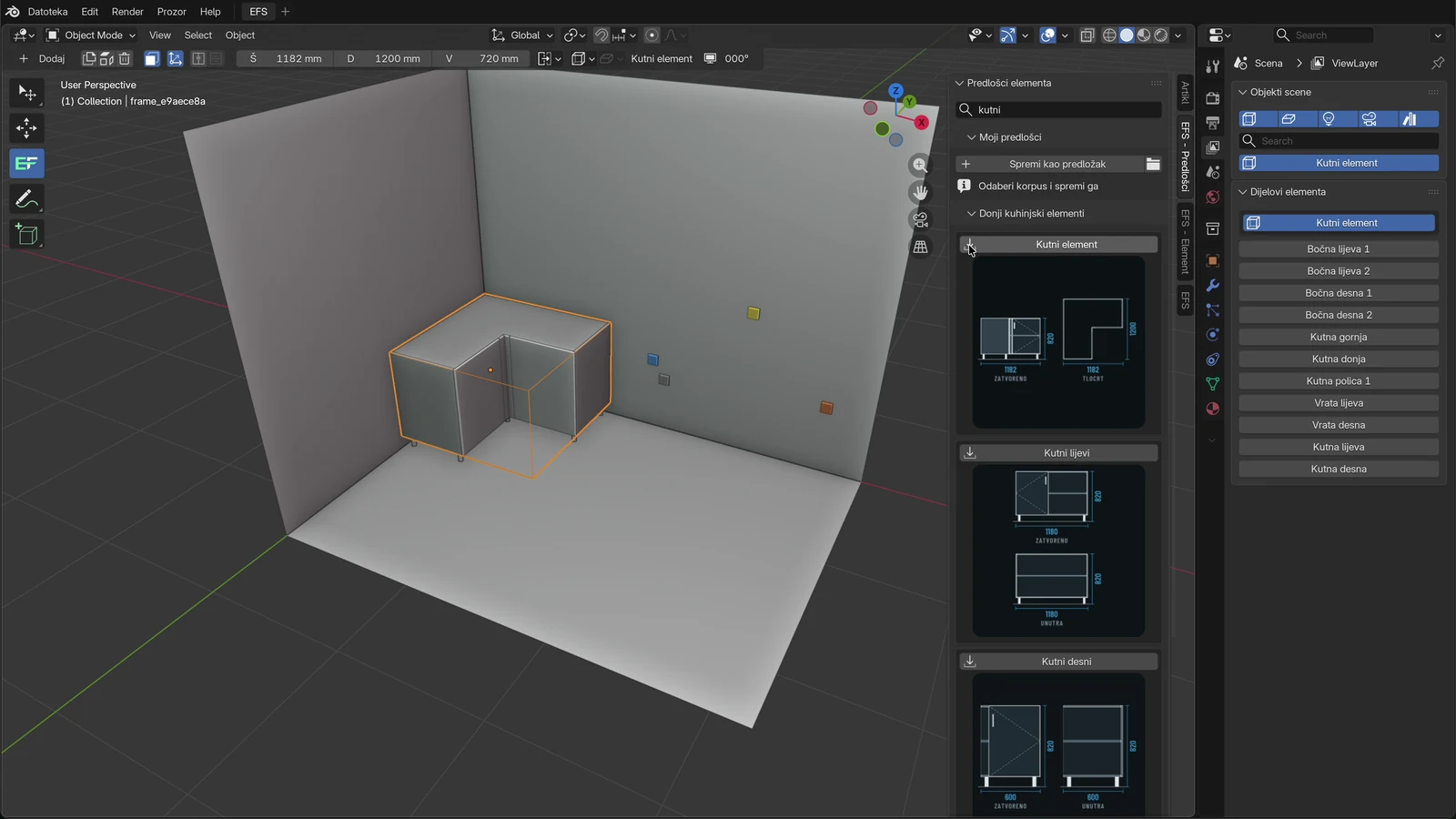

Kutni element u kutu A i D

Kut između zidova A i D je ishodište scene. To je najjednostavniji kut:

1. Klikni u prazno.
2. Okreni pogled da u zaglavlju piše 000°.
3. Klikni predložak Kutni element ili pritisni Shift+C.

Kutni element dobije Z rotaciju 0°. Ako je to prvi donji element u projektu, sjedne u ishodište: Širina mu ide uz zid A, a Dubina uz zid D.

Pazi

Postavi kutni element prvi. Ako na zidu A već ima donjih elemenata, kutni element sjedne na desni kraj tog niza, a ne u kut. Tada ga pomakni tipkom 1 ili upiši položaj (odlomak Kutni element u drugom kutu).

Krakovi i ravnina fronti

Kutni element ima dva kraka. Niz na svakom zidu nastavlja se na kraju kraka uz taj zid.

Krak	Dug je	Dubok je (korpus)	Vrata na kraku
Uz zid A	Širina	Dubina − Prednja strana: Dubina	Vrata desna
Uz zid D	Dubina	Širina − Prednja strana: Širina	Vrata lijeva

Vrata stoje ispred korpusa kraka, pa je krak s vratima dubok kao korpus plus Debljina. Za predložak: 1200 − 638 = 562 mm, s vratima 580 mm. Isto i za drugi krak: 1182 − 620 = 562 mm, s vratima 580 mm. Donji elementi iz predložaka duboki su 580 mm, pa su sve fronte u istoj ravnini.

Vrata predloška su široka 556 mm. Kako EFS računa vrata, piše u poglavlju Konstrukcija elementa.

Pazi

Kad kutnom elementu promijeniš Širinu, krak uz zid D postane dublji ili plići za istu mjeru. Promijeni za istu mjeru i Prednja strana: Širina. Isto vrijedi za Dubinu i Prednja strana: Dubina. Primjer: kutni element iz predloška produžiš uz zid A na 1282 mm. Upiši i Prednja strana: Širina 720 mm, da krak uz zid D ostane dubok 562 mm.

Niz na oba zida

Na kutni element u kutu A i D niz se nastavlja sam, kao u videu:

1. Zid A. Pogled 000°. Prvi element dodaj dok ništa nije odabrano ili dok je kutni element odabran: sjedne na desni kraj niza, a to je kraj kraka uz zid A. Svaki sljedeći dodaj dok je prethodni odabran.
2. Zid D. Klikni u prazno i okreni pogled na 270°. Prvi element sjedne leđima uz zid D, odmah ispred kraka kutnog elementa. Svaki sljedeći dodaj dok je prethodni odabran: desno od njega je kutni element, pa novi ide lijevo, prema zidu C.

Savjet

Na zidu D drži odabran zadnji element niza i dodaj sljedeći uz njega. Pravilo 270° bez odabira gleda sve donje elemente u projektu, pa novi element ne mora sjesti tamo gdje očekuješ.

Kutni element u drugom kutu

U ostalim kutovima kutni element okreneš i upišeš mu položaj:

1. Dodaj kutni element dok ništa nije odabrano.
2. U kartici EFS - Element, okvir Svojstva kutnog elementa, klikni Z rotacija iz tablice ispod. Isto radi R, korak po korak.
3. U zaglavlju otvori padajući gumb Svojstva elementa i upiši X i Y iz tablice. Položaj je stražnji lijevi donji kut elementa, a on se pri okretu ne miče.

Kut prostorije	Z rotacija	X	Y	Širina ide uz zid	Dubina ide uz zid
A i D (stražnji lijevi)	0°	0	0	A	D
A i B (stražnji desni)	90°	širina prostorije	0	B	A
B i C (prednji desni)	180°	širina prostorije	−dubina prostorije	C	B
C i D (prednji lijevi)	270°	0	−dubina prostorije	D	C

Mjere vrijede dok prostorija stoji gdje ju je EFS napravio, sa stražnjim lijevim kutom u ishodištu. Primjer za prostoriju iz videa (3232 × 2400 mm), kut A i B: Z rotacija 90°, X 3232, Y 0.

Elementi uz krak u tim kutovima ne sjednu sami. Prvi element uz svaki krak postavi tipkama 1 i 2 (ili mu upiši položaj), a sljedeće dodaj dok je prethodni odabran.

Savjet

Za kut A i B prvo složi niz na zidu A, od zida D prema zidu B, pa kutni element postavi zadnji. Ako između niza i kraka ostane razmak, promijeni Dubinu kutnog elementa (i za istu mjeru Prednja strana: Dubina) da ga zatvori.

Što kutni element ne radi u nizu

Što	Kutni element
Novi element uz odabrani	Nije sidro. Dok je odabran, novi element se postavlja kao da ništa nije odabrano.
Povezani elementi	Ne može biti povezan. Nema okvira Povezani elementi i ne nudi se u poljima drugih elemenata.
Popuni razmak, Poravnaj s aktivnim, Poveži s odabranim korpusom	Ne broji se. Gumbi gledaju samo obične elemente.
Kopiraj na odabrane korpuse	Ne kopira i ne prima postavke.
Tipke F, D, Shift+T, U	Ne rade. L i R rade.
Okovi projekta	Daju mu samo šarke i ručke.
Moje postavke	Ne primjenjuju se.

Slijepi kut: Kutni lijevi i Kutni desni

Umjesto kutnog elementa u obliku slova L, kut možeš riješiti slijepim kutom. U kategoriji Donji kuhinjski elementi su predlošci Kutni lijevi (1180 × 580 × 720 mm, vrata lijevo, slijepi dio desno) i Kutni desni (600 × 580 × 720 mm, vrata desno, bez lijeve bočnice). Opis oba predloška kaže: u kutu treba filer od 60 mm, da vrata i ručke prođu uz susjedni niz. Sličice i mjere su u popisu predložaka.

Slijepi kutni element je običan element: ide uz odabrani, može se povezati, popuniti razmak i poravnati.

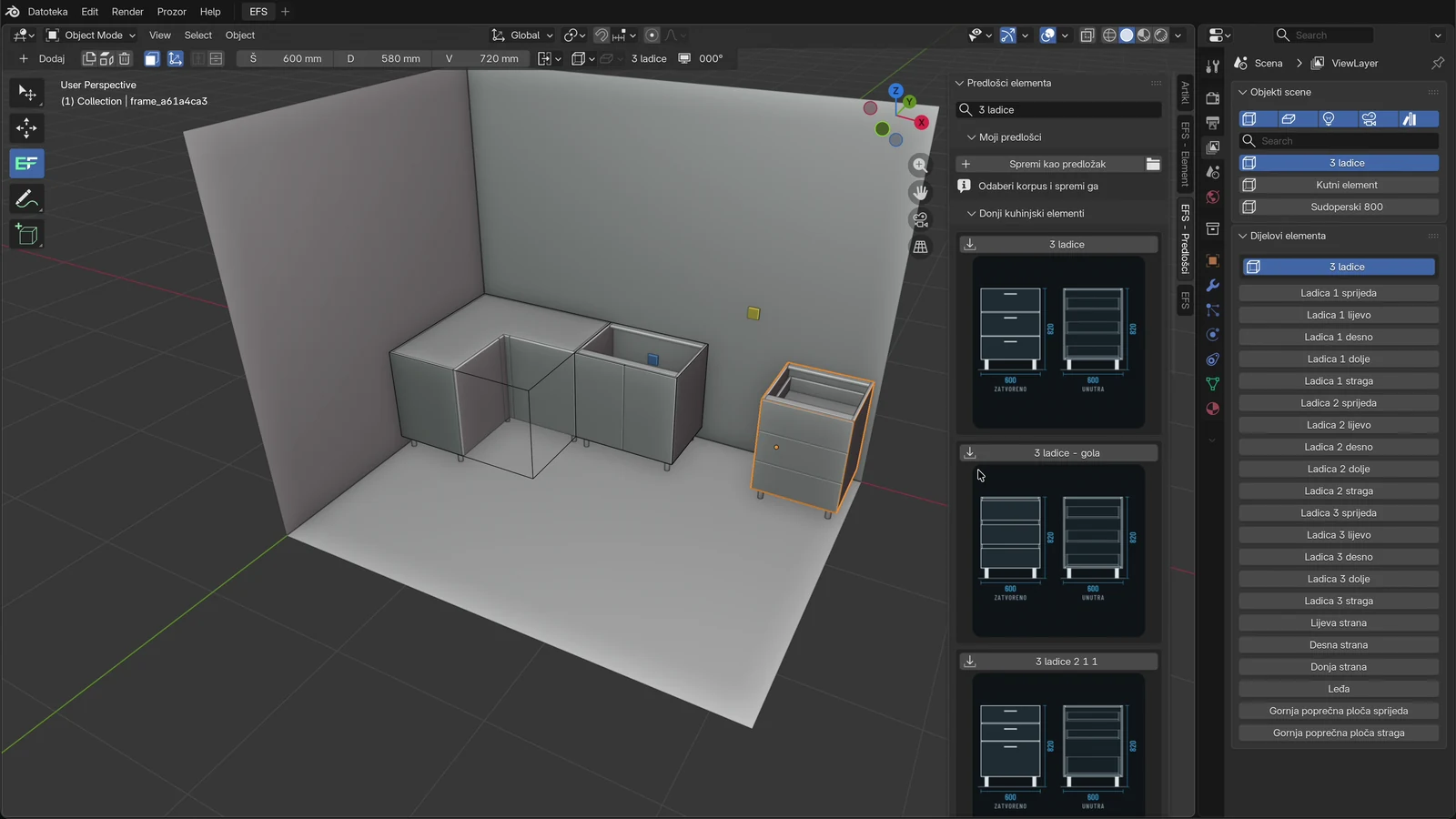

Mjesto za perilicu posuđa

EFS nema predložak za ugradbenu perilicu posuđa. Mjesto za nju je prazan razmak u nizu, obično 600 mm.

Razmak tipkom 1

1. Dodaj element koji dolazi iza perilice, uz element prije nje. U videu su to 3 ladice uz sudoper.
2. Dok je novi element odabran, pritisni 1 (na zidu B ili D 2).
3. Upiši 600 i pritisni Enter.

Element se pomakne za 600 mm. Sljedeći element dodaj dok je on odabran, pa niz ide dalje od njega.

Pazi

Na mjesto perilice ne klikaj Popuni razmak. Razmak od 600 mm EFS bi popunio elementom širine 600 mm.

Savjet

Da razmak za perilicu ostane isti kad pomičeš sudoper, poveži ladice sa sudoperom i upiši Desni pomak 600 mm. Vidi Povezani elementi u nizu.

Radna ploča preko odabranih elemenata ide od prvog do zadnjeg odabranog elementa, pa pokrije i razmak za perilicu. Vidi Radna ploča: izrezi i kutni spoj.

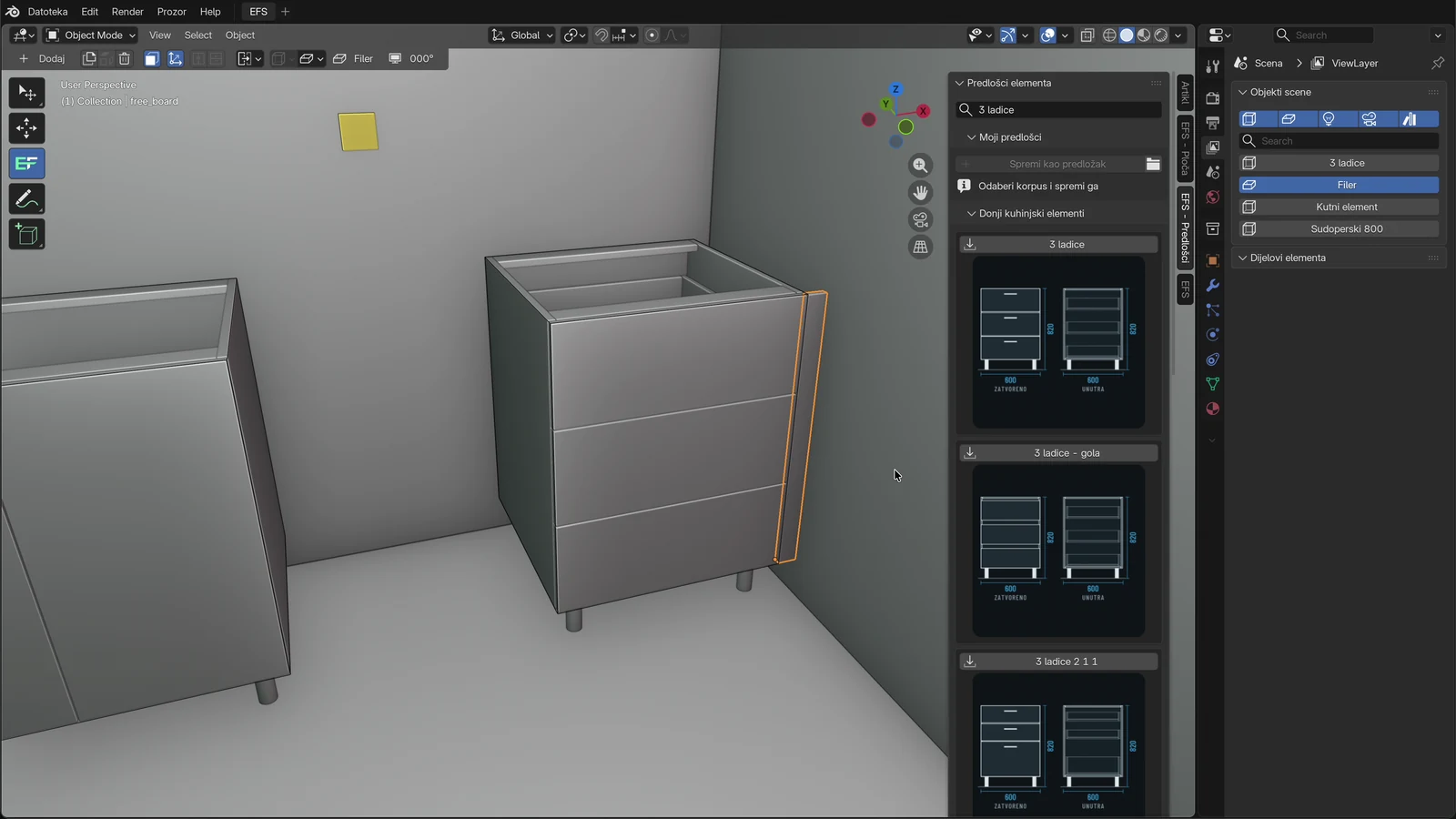

Filer do zida

Niz rijetko završava točno na zidu. Ostatak zatvara filer:

1. Klikni element na kraju niza.
2. Desni klik i otvori Dodaj uz element.
3. Klikni Filer → za desnu stranu ili Filer ← za lijevu. Strana je gledano sprijeda, prema frontama.

Filer je slobodna ploča širine 50 mm, uz bok elementa, u ravnini fronti i visoka kao fronte. Dobije dekor i grupu materijala fronti tog elementa. U videu filer od 50 mm zatvara razmak od ladica do zida B.

Druge širine, završne ploče i sokl opisuje Sokl, fileri, završne ploče i vijenac. Izbornik desnog klika opisuje Brži rad.

Popuni razmak

Popuni razmak popuni razmak između dva elementa istog niza: filerom ako je razmak uzak, a elementom točne širine ako je širok.

1. Klikni prvi element.
2. Drži Shift i klikni drugi element.
3. U kartici EFS - Element, na vrhu panela Svojstva elementa, klikni Popuni razmak.

Gumb je u okviru s porukom Odabrano korpusa: 2. Polja prikazuju aktivni i vidi se samo kad su odabrana točno dva obična elementa.

Razmak	Što EFS doda	Poruka
manji od 20 mm	Ništa.	Razmak je … mm: preuzak za popunu
od 20 do 149 mm	Filer: slobodnu ploču Filer širine razmaka i debljine 18 mm, visoku kao korpus lijevog elementa (bez nogica), s prednjom stranom u ravnini fronti.	Filer … mm
150 mm i više	Novi element točno te širine, uz lijevi element. Dobije njegovu Z rotaciju, visinu, dubinu, visinu od poda i liniju leđa, a ostalo iz Mojih postavki. Nema fronte.	Korpus širine … mm

Pravila:

• Razmak se mjeri uzduž niza aktivnog elementa. Lijevi element je onaj koji je u nizu prvi slijeva, gledano sprijeda.
• Oba elementa moraju biti u istom nizu: na istom zidu i s istom Z rotacijom. EFS to ne provjerava.
• Novi element iz Popuni razmak je običan element. Fronte i ladice mu dodaj tipkama F i D ili u kartici EFS - Element.
• Kutni element se ne broji. S kutnim i jednim običnim elementom gumb se ne vidi.

Savjet

Prije Popuni razmak okreni pogled prema zidu niza (na zidu A 000°). Novi element se prvo postavlja kao svaki novi element. Ako uz lijevi element ni s jedne strane nema mjesta za element zadane širine, novi element se okrene prema smjeru pogleda, a ne prema nizu.

Filer iz desnog klika ili iz Popuni razmak

Oba filera su slobodne ploče s nazivom Filer, Filer 2… Razlikuju se:

	Dodaj uz element → Filer ←/→	Popuni razmak (razmak 20–149 mm)
Gdje	Uz lijevi ili desni bok jednog elementa	Između dva odabrana elementa
Širina	50 mm	Točno razmak
Visina	Kao fronte elementa	Kao korpus lijevog elementa
Debljina	Kao fronte elementa	18 mm
Dekor i grupa materijala	Kao fronte elementa	Zadani bijeli dekor, grupa F 3 (kao radne ploče)
Kant	Zadani kant slobodne ploče: 2 mm na sva četiri ruba	Isto

Pazi

Filer iz Popuni razmak je u grupi F 3, pa dobije dekor radnih ploča kad dodijeliš dekor grupi F 3. Ako treba biti u dekoru fronti, klikni ga i u kartici EFS - Ploča promijeni grupu u F 1 (vidi Promijeni grupu jednoj ploči).

Povezani elementi u nizu

Povezani element je susjed vezan uz element slijeva, zdesna, odozgo ili odozdo. Kad pomakneš, okreneš ili promijeniš element, EFS susjeda vrati uz njega. Polja okvira opisuje Konstrukcija elementa, a povezivanje Brži rad. Ovdje je kako veza radi u kuhinjskom nizu.

Poveži dva elementa

Primjer: ladice iza perilice povežeš sa sudoperom, da razmak od 600 mm ostane kad pomičeš sudoper.

1. Klikni element s ladicama.
2. Drži Shift i klikni sudoper. Sudoper je aktivni, glavni element.
3. U kartici EFS - Element, na vrhu panela Svojstva elementa, klikni Poveži s odabranim korpusom. Isti gumb je i u okviru Povezani elementi. Program javi Povezano: desno: ladice su sad upisane u polje Desna strana sudopera.
4. Ladice se odmah primaknu uz sudoper, jer je Desni pomak 0 mm. Otvori okvir Povezani elementi i u Desni pomak upiši 600. Ladice se vrate na 600 mm.

Ispod polja Širina sudopera sada piše Širina spoja s mjerom 2000 mm: sudoper 800 mm, pomak 600 mm i ladice 600 mm.

Stranu EFS bira po tome gdje drugi element stoji, gledano uzduž niza aktivnog elementa:

Gdje stoji drugi element	Polje u koje ga EFS upiše
Cijeli desno od aktivnog	Desna strana
Cijeli lijevo od aktivnog	Lijeva strana
Preklapa se uzduž niza, a dno mu je na vrhu aktivnog ili više	Iznad
Inače	Ispod

Ako je u tom polju već bio neki element, novi ga zamijeni bez pitanja.

Kako susjed stoji uz element

Susjeda EFS postavlja prema glavnom elementu, svaki put kad se glavni element pomakne ili promijeni:

Polje	Gdje stoji susjed
Desna strana	Uz desni bok glavnog, udaljen Desni pomak. Leđa u liniji, ista visina od poda.
Lijeva strana	Uz lijevi bok glavnog, udaljen Lijevi pomak. Leđa u liniji, ista visina od poda.
Iznad	Na vrhu glavnog, Gornji pomak iznad njega. Isti stražnji lijevi kut.
Ispod	Ispod dna glavnog, Donji pomak niže. Isti stražnji lijevi kut.

Pomaci:

Polje	Što radi	Zadano	Vrijednosti
Lijevi pomak, Desni pomak	Razmak između boka glavnog elementa i susjeda. Pozitivan razmiče, negativan preklapa.	0 mm	−5000 do 5000 mm
Gornji pomak, Donji pomak	Razmak po visini. Negativan pomak stavlja susjeda unutar glavnog elementa.	0 mm	−5000 do 5000 mm

Primjer negativnog pomaka su predlošci od više korpusa. U predlošku Hladnjak pretinac na vrhu je Iznad s Gornji pomak −234 mm, a donji korpus je Ispod s Donji pomak −758 mm. Oba zato sjede unutar visokog korpusa.

Pazi

Povezani susjed uvijek ima istu visinu od poda i istu liniju leđa kao glavni element. Ne povezuj gornji element s donjim: povezan lijevo ili desno, gornji element padne na visinu donjeg. Povezan Iznad, sjedne na donji element, osim ako upišeš Gornji pomak.

Uključi u skaliranje

Ispod polja su tri kvačice: Širina, Dubina i Visina. Zadano su isključene.

Kvačica	Kad glavnom elementu promijeniš tu mjeru
Širina	Svi njegovi povezani elementi (lijevo, desno, iznad, ispod) dobiju istu širinu.
Dubina	Svi dobiju istu dubinu.
Visina	Svi dobiju istu visinu.

U nizu ti obično trebaju Dubina i Visina: promijeniš visinu sudopera, a ladice uz njega dobiju istu visinu. Širina u nizu daje svim susjedima istu širinu kao glavni element, pa je uključi samo kad to želiš. U predlošcima od više korpusa (hladnjak, pećnica, ostava) uključene su Širina i Dubina, da se korpusi jedan iznad drugoga mijenjaju zajedno.

Kvačice vrijede samo za promjenu na glavnom elementu. Promjena mjere na susjedu ne mijenja glavni element.

Prati se samo izravni susjed

Veza djeluje samo između elementa i elemenata upisanih u njegova polja. Ne prenosi se dalje niz red. To je namjerno: lanac bi mijenjao elemente koje nisi dirao.

Primjer: sudoper ima desno ladice, a ladice imaju desno sljedeći element.

• Kad pomakneš sudoper, ladice idu s njim. Sljedeći element ostaje gdje je bio.
• Kad sudoperu promijeniš visinu, a kvačica Visina pod Uključi u skaliranje uključena je samo na sudoperu, ladice dobiju novu visinu. Sljedeći element ne.

Cijeli niz pomičeš tako da odabereš sve njegove elemente (Shift + klik) i pritisneš 1 ili 2.

Što još veza radi

• Okret glavnog elementa (R ili Z rotacija) okrene i njegove povezane elemente.
• Susjeda možeš pomaknuti i sam. Čim se glavni element pomakne ili promijeni, susjed se vrati na svoje mjesto uz njega. Za trajni razmak upiši pomak.
• O i gumbi Otvori vrata i Otvori ladice otvaraju i fronte izravno povezanih elemenata.
• Spremi kao predložak sprema element zajedno s povezanima (vidi Predlošci i Moji predlošci).
• Prikaži ID-ove u okviru Povezani elementi ispiše u pogledu interne nazive elemenata, npr. frame.001 ili frame_4dbfe6d3. Po tim nazivima biraš element u poljima Lijeva strana, Desna strana, Iznad i Ispod.
• Provjera projekta ne javlja preklapanje između povezanih elemenata, jer se korpus unutar korpusa preklapa namjerno.

Pazi

Brisanje elementa (X) briše i elemente upisane u njegove Povezane elemente. To je namjerno. Ako susjeda želiš zadržati, prvo isprazni polje. Vidi Brisanje elementa.

Poravnaj s aktivnim

Poravnaj s aktivnim dovede odabrane elemente na istu visinu od poda i istu liniju leđa kao aktivni element. Koristiš ga kad je element pomaknut rukom ili postavljen mišem.

1. Klikni elemente koje poravnavaš, s Shift + klik.
2. Drži Shift i zadnji klikni element prema kojem poravnavaš. On je aktivni.
3. U kartici EFS - Element, na vrhu panela Svojstva elementa, klikni Poravnaj s aktivnim.

Što	Mijenja se?
Visina od poda (dno korpusa)	Da, za sve odabrane.
Linija leđa	Da, ali samo elementima s istom Z rotacijom kao aktivni.
Položaj uzduž niza	Ne.
Mjere, nogice, fronte	Ne.

Gumb se vidi kad su odabrana barem dva obična elementa. Kutni element se ne broji.

Pazi

Poravnaj s aktivnim ne mijenja nogice. Element bez nogica poravnat s elementom na nogicama od 100 mm podigne se 100 mm od poda i visi u zraku. Prvo izjednači nogice (L), pa poravnaj.

Poravnava se dno korpusa, a ne vrh. Gornje elemente različite visine ovako poravnaš po dnu, ne po vrhu. Vidi Gornji i visoki elementi, klapne.

Provjeri niz

Prije izvoza pokreni Provjera projekta (kartica EFS, panel Izvoz). Za donji niz javlja:

• elemente koji se preklapaju, porukom '…' i '…' se preklapaju (… mm).;
• vrata koja pri otvaranju udaraju u susjeda ili zid, porukom Vrata '…' pri otvaranju udaraju u '…'.

Gumb uz poruku odabere taj element u sceni i približi pogled na njega. Više u poglavlju Proizvodni paket i narudžba.

Česte greške i rješenja

Sudoper je sjeo na kraj niza, a ne uz kutni element. Kutni element ne može biti sidro, pa je novi element sjeo na desni kraj niza donjih elemenata. Odaberi element uz koji sudoper treba doći i dodaj ga ponovno, ili ga pomakni tipkom 1.

Kutni element nije sjeo u kut. Na zidu A već je bilo donjih elemenata, pa je sjeo na kraj niza. Upiši mu položaj X 0 i Y 0 u padajućem gumbu Svojstva elementa, ili ga postavi prvi.

Kutni element je okrenut krivo. Z rotacija ovisi o smjeru pogleda kad ga dodaš. U okviru Svojstva kutnog elementa klikni rotaciju iz tablice Kutni element u drugom kutu i ponovo upiši položaj.

Fronte kutnog elementa nisu u ravnini sa susjedima. Krak nije dubok 562 mm. Uskladi Prednja strana: Širina i Prednja strana: Dubina s mjerama elementa (odlomak Krakovi i ravnina fronti).

Element za zid D sjeo je iza zida A, izvan prostorije. U projektu još nema donjeg elementa, a pogled je bio 270°. Pomakni ga tipkom 2 ili ga dodaj uz odabrani element.

Element na zidu D sjeo je preko drugog elementa. Pravilo 270° bez odabira gleda sve donje elemente u projektu. Pritisni Ctrl+Z, odaberi zadnji element na zidu D i dodaj novi uz njega.

Novi element sjeo je lijevo umjesto desno. Desno od odabranog je već element ili kutni element. Pomakni ga tipkama 1 ili 2, ili odaberi element na drugom kraju niza.

1 pomiče element od zida. Element stoji na zidu B ili D, gdje niz ide po osi Y. Pritisni Esc i koristi 2.

Popuni razmak se ne vidi. Nisu odabrana točno dva obična elementa. Kutni element se ne broji.

Popuni razmak javlja da je razmak preuzak. Razmak je manji od 20 mm. Takav razmak zatvori pomakom elementa.

Popuni razmak je dodao element umjesto filera. Razmak je 150 mm ili veći. Pritisni Ctrl+Z i element pomakni tako da razmak bude manji, ili dodaj filer desnim klikom.

Filer je bijel, a fronte imaju dekor. Filer iz Popuni razmak je u grupi F 3. Promijeni mu grupu u F 1 u kartici EFS - Ploča.

Nakon povezivanja susjed je skočio uz element. Pomak je 0 mm. Upiši razmak u Lijevi pomak ili Desni pomak.

Pomaknuo sam povezani element, a vratio se natrag. Povezani element prati glavni. Za drugi razmak promijeni pomak u okviru Povezani elementi glavnog elementa.

Pomaknuo sam prvi element, a treći u nizu ostao je na mjestu. Veza djeluje samo na izravne susjede. Odaberi cijeli niz i pomakni ga zajedno.

Promijenio sam širinu, a promijenila se i širina susjeda. Pod Uključi u skaliranje uključena je Širina. Isključi je i vrati širinu susjedu.

Obrisao sam element, a nestao je i susjed. Susjed je bio upisan u Povezane elemente obrisanog elementa. Pritisni Ctrl+Z, isprazni polje i obriši ponovo.

Poravnaj s aktivnim podigao je element u zrak. Aktivni element ima nogice, a poravnani nema. Pritisni Ctrl+Z, izjednači nogice i poravnaj ponovo.

Prečaci u ovom poglavlju

Tipka	Radnja
C	Novi element, uz odabrani ili na kraj niza
Shift+C	Novi kutni element
1 / 2 / 3	Pomakni po X / Y / Z: upiši mjeru u mm i potvrdi s Enter
R	Okreni element za 90°
L	Sljedeće nogice
O	Otvori / zatvori vrata i ladice, i povezanih elemenata
X	Obriši element, s njegovim povezanim elementima
Shift + klik	Dodaj element u odabir; zadnji kliknuti je aktivni
desni klik	Izbornik elementa: Dodaj uz element → Filer ←/→
srednja tipka miša	Okreni pogled (smjer u zaglavlju: 000°, 090°, 180°, 270°)
Esc	Prekini pomak
Ctrl+Z	Poništi zadnju radnju

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Gornji i visoki elementi, klapne
