Prostorija, otvori i instalacije

Kuhinja počinje prostorijom. U ovom poglavlju upisuješ mjere prostorije, po potrebi dodaješ kutove, stupove i kosi krov, a na zidove A, B, C i D ucrtavaš prozor, vrata, utičnice, vodu i odvod. Iz tih podataka EFS poslije radi dokumentaciju prostora za montere i električara.

Video: B01 Prostorija, otvori i instalacije

Isti tok rada u videu od dvije minute.

Pogledaj na YouTubeu

Pokaži mi u programu

Interaktivni vodič Prostorija (3 min) u programu pokaže gdje kliknuti i što upisati, korak po korak. U kartici EFS otvori panel Interaktivni vodiči i uz vodič klikni Pokreni. Nudi ga i AI asistent kad ga pitaš kako se to radi.

Prije nego počneš

• Otvori novi projekt (vidi Novi projekt). Prostorija se sprema u projekt, zajedno s elementima.
• Uključi bočnu traku: pokazivač miša drži iznad 3D pogleda i pritisni N. Otvori karticu EFS.
• Izmjeri prostoriju na licu mjesta: svijetle mjere od zida do zida i visinu do stropa. Za svaki prozor, vrata i instalaciju zapiši na kojem je zidu, koliko je daleko od kuta i koliko visoko od poda. Koji je kut početak kojeg zida, piše u odlomku Zidovi A, B, C i D.
• Prostorija nije uvjet za rad (vidi Bez prostorije). Treba ti za ucrtavanje otvora i instalacija i za Dokumentaciju prostora.

Tok rada iz videa

U videu se slaže prostorija 3232 × 2400 × 2600 mm, u kojoj se kroz cijeli dio Kuhinja od A do Ž gradi ista kuhinja.

1. U kartici EFS klikni naslov panela Svojstva prostorije.
2. Uključi Prikaži prostoriju. Vidi Prikaži prostoriju.
3. Klikni polje Širina, upiši 3232 i pritisni Enter. Isto za Dubina 2400 i Visina 2600.
4. Lijevi kut, Desni kut, stupove i Kosi krov ostavi isključene: prostorija je pravokutna. Vidi Kutovi, stupovi i kosi krov.
5. Otvori okvir Otvori i instalacije, klikni + i izaberi Prozor. Postavi Zid B, Od početka zida 800 mm, Visina od poda 1000 mm, Širina 1000 mm i Visina 1200 mm.
6. Klikni + i izaberi Vrata. Postavi Zid C, Od početka zida 1300 mm, Širina 900 mm i Visina 2050 mm.

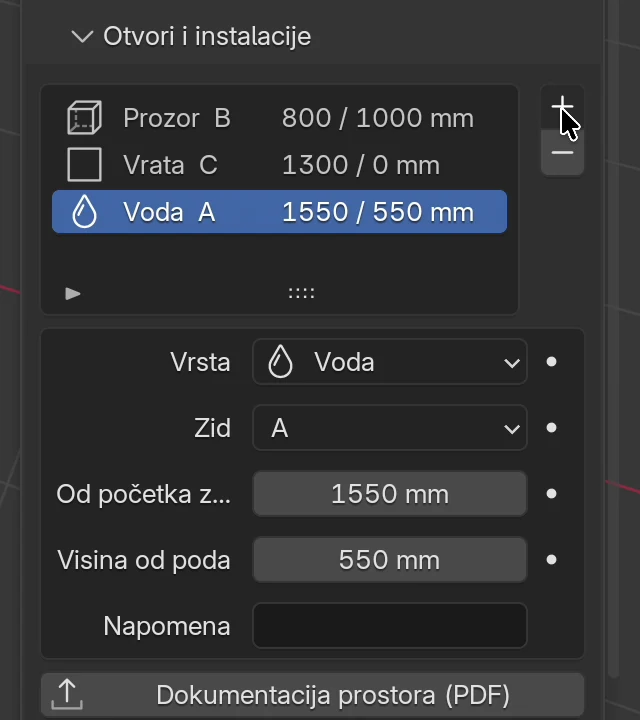

7. Dodaj instalacije na zid A, svaku s +:

   Vrsta	Od početka zida	Visina od poda	Za što
   Voda	1550 mm	550 mm	sudoper
   Odvod	1650 mm	400 mm	sudoper
   Priključak 400 V	2900 mm	500 mm	ploča za kuhanje
   Utičnica	2300 mm	1100 mm	iznad radne ploče

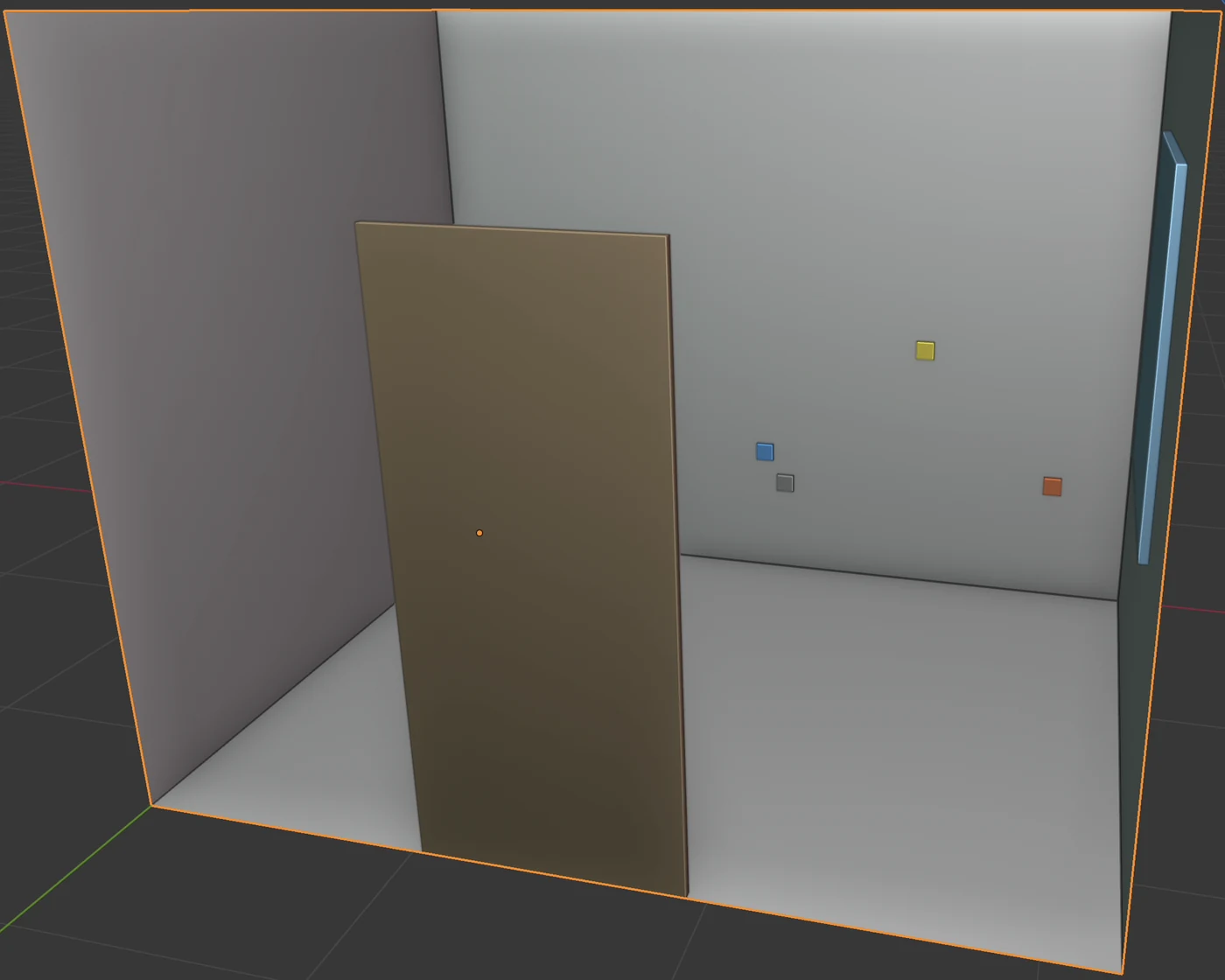

8. Pogledaj zid A: svaka instalacija ima oznaku u boji, a popis u okviru pokazuje sve s mjerama.

Detalji su u odlomku Otvori i instalacije.

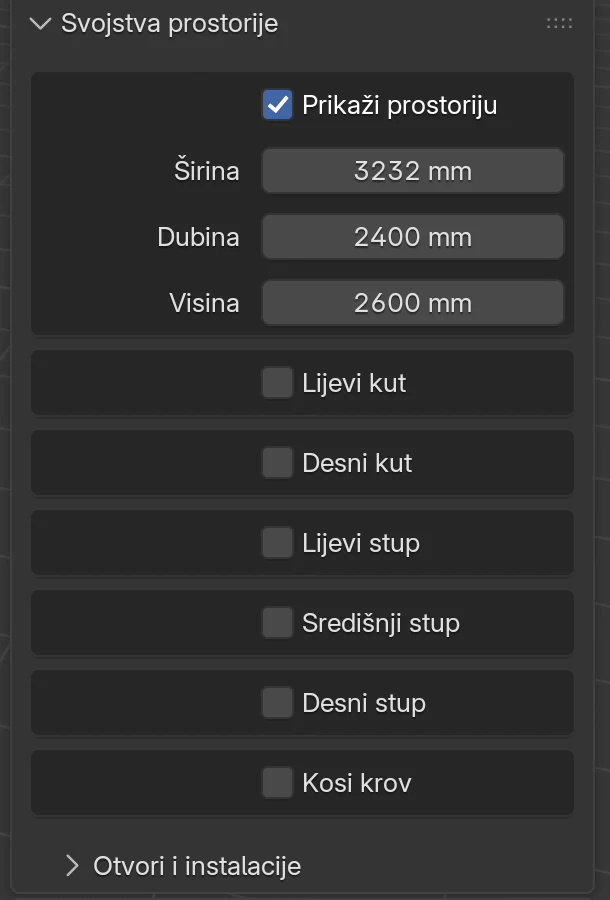

Panel Svojstva prostorije

Panel je treći u kartici EFS, ispod Račun i Usporedba dekora. Dok prostorija nije uključena, u njemu su samo Prikaži prostoriju i Prikaži pod.

Polje	Što radi	Zadano
Prikaži prostoriju	Uključuje prostoriju: pod i četiri zida. Tek tada se vide mjere, kutovi, stupovi, kosi krov i okvir Otvori i instalacije.	isključeno
Širina, Dubina, Visina	Mjere prostorije. Vidi Mjere prostorije.	4500, 1500, 2650 mm
Lijevi kut, Desni kut	Blok u stražnjem kutu prostorije, npr. vertikala ili dimnjak.	isključeno
Lijevi stup, Središnji stup, Desni stup	Stup koji izlazi iz lijevog, stražnjeg ili desnog zida.	isključeno
Kosi krov	Strop koji se diže do sljemena.	isključeno
Prikaži pod	Samo ravnina poda, bez zidova. Vidi Prikaži pod.	isključeno
Otvori i instalacije	Okvir s popisom prozora, vrata i instalacija i gumbom Dokumentacija prostora (PDF).	zatvoren

Prikaži prostoriju

Kad prvi put uključiš Prikaži prostoriju:

• EFS doda prostoriju 4500 × 1500 × 2650 mm. Njen stražnji lijevi kut je u ishodištu scene, gdje se sijeku crvena i zelena os. Tamo sjedne i prvi element (vidi Gdje predložak sjedne).
• Zidovi okrenuti prema tebi postanu nevidljivi. S koje god strane gledaš, vidiš unutrašnjost prostorije i elemente u njoj. Zid se vidi kad ga gledaš iznutra.
• Prostorija ostane odabrana: ima narančasti obrub, a u zaglavlju EFS alata piše Room. Kad poslije mijenjaš polja prostorije, odabir ostaje kakav je bio: ako si odabrao element, odabran ostaje element.
• Prostorija nije ploča. Ne ide u krojnu listu, procjenu troška ni proizvodne izvoze.

Kad Prikaži prostoriju isključiš, prostorija se sakrije zajedno s oznakama otvora i instalacija. Mjere, kutovi, stupovi i popis otvora i instalacija ostaju spremljeni. Kad je ponovno uključiš, sve je kao prije.

Napomena

Odmah nakon prvog uključivanja prostorija je odabrana, pa X tada briše nju. Ako se to dogodi, pritisni Ctrl+Z.

Mjere prostorije

Polje	Što radi	Zadano	Vrijednosti
Širina	Duljina zidova A i C: od lijevog do desnog zida.	4500 mm	1000–30000 mm
Dubina	Duljina zidova B i D: od stražnjeg do prednjeg zida.	1500 mm	600–30000 mm
Visina	Visina zidova, od poda do stropa.	2650 mm	1000–30000 mm

Upiši svijetle mjere, od zida do zida. Zidovi u EFS-u nemaju debljinu.

Pravila:

• Stražnji lijevi kut uvijek ostaje u ishodištu. Kad povećaš Širinu, pomakne se desni zid (B), a kad povećaš Dubinu, prednji zid (C).
• Promjena mjera prostorije ne pomiče elemente. Elementi uz zid B ili C ostanu gdje su bili i zid ih može presjeći.
• Otvori i instalacije mjere se od početka svog zida. Kad promijeniš mjere, ostanu na istoj udaljenosti od tog kuta, a njihove oznake u 3D pogledu odmah se pomaknu sa zidom. Primjer: vrata na zidu C, 1300 mm od početka, s većom Širinom prostorije pomaknu se zajedno s kutom B/C.

Savjet

Mjere prostorije upiši prije elemenata i prije otvora. Tako ništa ne moraš pomicati.

Zidovi A, B, C i D

Zidovi su označeni slovima. Kad gledaš sprijeda (kut 000° u zaglavlju EFS alata), zid A je ispred tebe, B desno, C iza tebe, a D lijevo.

Svaki zid se mjeri od svog lijevog kraja, gledano iz prostorije prema tom zidu. Taj kraj je početak zida: od njega se mjeri Od početka zida u okviru Otvori i instalacije, a od njega počinju i kote na nacrtu zida u dokumentaciji.

Zid	Gdje je (pogled 000°)	Početak zida (0 mm)	Duljina	Z rotacija elemenata uz zid
A	stražnji	kut sa zidom D (lijevo straga)	Širina	0°
B	desni	kut sa zidom A (desno straga)	Dubina	90°
C	prednji	kut sa zidom B (desno sprijeda)	Širina	180°
D	lijevi	kut sa zidom C (lijevo sprijeda)	Dubina	270°

Primjer iz videa: prostorija 3232 × 2400 mm. Prozor na zidu B, 800 mm od početka, počinje 800 mm od stražnjeg zida. Vrata na zidu C, 1300 mm od početka, počinju 1300 mm od desnog zida.

Stupac Z rotacija kaže kojem zidu EFS pripisuje element. Element s Z rotacija 0° pripada zidu A, s 90° zidu B i tako redom. Po tome ga dokumentacija prostora crta na nacrtu pravog zida. Kako se element okreće, piše u odlomku Okret: R i Z rotacija.

Kutovi, stupovi i kosi krov

Za prostoriju koja nije pravokutna uključi kut, stup ili kosi krov. Svaki ima svoj okvir s kvačicom. Polja se vide tek kad uključiš kvačicu.

Zidovi obiđu kut ili stup, kao u stvarnoj prostoriji. Širina je uvijek mjera uz zid A (lijevo-desno), a Dubina mjera uz zidove B i D (naprijed-natrag).

Lijevi kut i Desni kut: blok u stražnjem lijevom (A/D) ili stražnjem desnom (A/B) kutu.

Polje	Što radi	Zadano	Vrijednosti
Širina	Koliko blok zauzme uz zid A, mjereno od bočnog zida.	300 mm	10–1000 mm
Dubina	Koliko blok zauzme uz bočni zid (D ili B), mjereno od zida A.	300 mm	10–1000 mm

Lijevi stup (na zidu D) i Desni stup (na zidu B):

Polje	Što radi	Zadano	Vrijednosti
Širina	Koliko stup izlazi iz zida u prostoriju.	300 mm	10–1000 mm
Dubina	Širina stupa uz zid.	300 mm	10–1000 mm
Udaljenost	Od zida A do stupa. Ako je uključen Lijevi kut (za lijevi stup) ili Desni kut (za desni stup), mjeri se od tog kuta.	300 mm	10–30000 mm

Središnji stup (na zidu A):

Polje	Što radi	Zadano	Vrijednosti
Širina	Širina stupa uz zid A.	300 mm	10–1000 mm
Dubina	Koliko stup izlazi iz zida A u prostoriju.	300 mm	10–1000 mm
Udaljenost	Od zida D do stupa. Ako je uključen Lijevi kut, mjeri se od kuta.	300 mm	10–30000 mm

Kosi krov: strop se od zida D penje do sljemena, pa spušta do zida B. Sljeme ide od zida A do zida C. Visina prostorije je visina stropa uz zidove D i B, a sljeme je toliko više koliko upišeš u Visina kosog krova.

Polje	Što radi	Zadano	Vrijednosti
Udaljenost	Od zida D do sljemena. Ako je veća od Širine prostorije, sljeme je na zidu B.	300 mm	0–30000 mm
Visina	Koliko je sljeme više od zidova.	300 mm	0–30000 mm

Pravila:

• Stup se pomakne samo ako stane. Lijevi stup i Desni stup moraju stati između zida A (ili kuta) i zida C, a Središnji stup između Lijevog kuta (ili zida D) i Desnog kuta (ili zida B). Ako ne stane, ostane na starom mjestu.
• Kad isključiš kut, stup ili kosi krov, zid se vrati ravno. Upisane mjere ostanu za sljedeći put.
• Kutovi, stupovi i kosi krov su samo dio prostorije. Ne idu u krojnu listu, ne pomiču elemente i ne crtaju se u dokumentaciji prostora: tlocrt i nacrti zidova prikazuju prostoriju kao pravokutnik. Ako ih montažer treba znati, upiši ih u Napomena nekog otvora ili instalacije (vidi Polja).
• Za stup ili cijevi u kutu kuhinje kutni element ima svoj Izrez (vidi Kutni element).

Prikaži pod

Prikaži pod doda samo ravninu poda, bez zidova. Koristi ga kad ne trebaš prostoriju, a želiš vidjeti pod ispod elemenata, npr. za samostojeći komad namještaja.

• Prikaži pod se vidi samo dok je Prikaži prostoriju isključeno.
• Dok je pod uključen, u panelu je samo Prikaži pod. Za prostoriju ga najprije isključi.
• Pod uklanjaš i tipkom X: klikni pod i pritisni X. Prikaži pod se tada isključi, pa se u panelu opet vidi Prikaži prostoriju.
• Pod nema okvir Otvori i instalacije ni dokumentaciju prostora.

Otvori i instalacije

Okvir Otvori i instalacije je na dnu panela Svojstva prostorije. Vidi se samo dok je Prikaži prostoriju uključeno. U njemu su popis, gumbi + i −, polja odabranog retka i gumb Dokumentacija prostora (PDF).

Vrste

Vrsta	Što je	Od početka zida mjeri do	Visina od poda je
Prozor	Otvor u zidu sa širinom, visinom i parapetom.	lijevog ruba prozora	parapet: donji rub otvora
Vrata	Otvor do poda.	lijevog ruba vrata	0 (vrata počinju na podu)
Utičnica	Utičnica 230 V.	sredine utičnice	sredina utičnice
Priključak 400 V	Priključak za ploču za kuhanje ili pećnicu.	sredine priključka	sredina priključka
Voda	Hladna i topla voda.	sredine priključka	sredina priključka
Odvod	Odvod.	sredine odvoda	sredina odvoda
Plin	Priključak plina.	sredine priključka	sredina priključka

"Lijevi rub" otvora je rub bliži početku zida, gledano iz prostorije.

Dodavanje

1. Otvori okvir Otvori i instalacije.

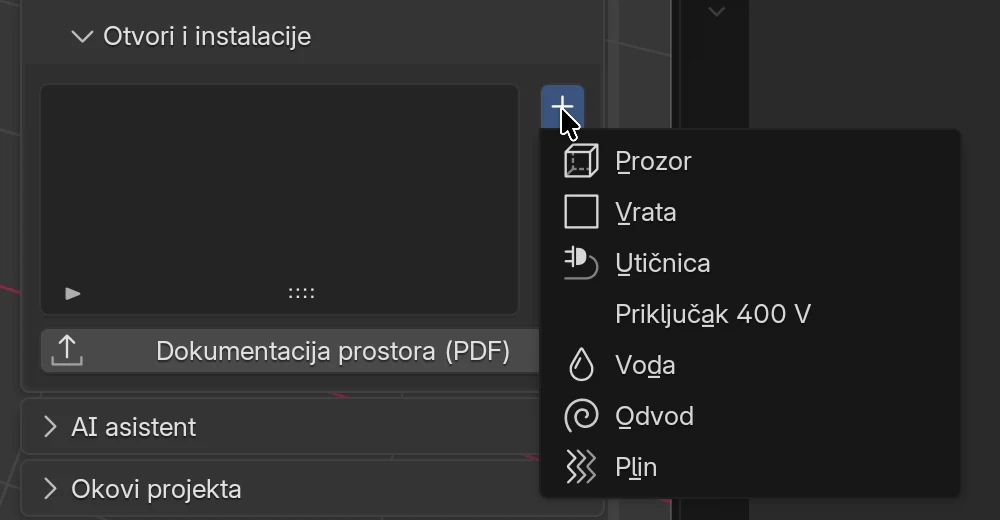

2. Klikni + desno od popisa i izaberi vrstu.
3. U popisu se pojavi novi redak i odmah je odabran. Ispod popisa su njegova polja.
4. Klikni polje Zid i izaberi zid.
5. Upiši Od početka zida i Visina od poda, svako potvrdi s Enter.
6. Za prozor i vrata upiši i Širina i Visina.

Novi redak dobije zid A, Od početka zida 500 mm i zadane mjere svoje vrste:

Vrsta	Visina od poda	Širina × Visina	Oznaka na zidu
Prozor	1000 mm	1000 × 1200 mm	plava ploča
Vrata	0 mm	900 × 2050 mm	smeđa ploča
Utičnica	300 mm	–	žuti kvadratić
Priključak 400 V	500 mm	–	narančasti kvadratić
Voda	500 mm	–	plavi kvadratić
Odvod	450 mm	–	sivi kvadratić
Plin	600 mm	–	žuti kvadratić

Savjet

Kad otvoriš izbornik Zid, pritisni slovo zida (A, B, C ili D). Zid se izabere bez traženja mišem.

Polja

Polje	Što radi	Zadano	Vrijednosti
Vrsta	Vrsta otvora ili instalacije. Može se promijeniti i poslije.	vrsta izabrana na +	7 vrsta iz tablice Vrste
Zid	Zid na kojem je otvor ili instalacija.	A	A, B, C, D
Od početka zida	Od početka zida do lijevog ruba otvora, ili do sredine instalacije. U uskom panelu piše Od početka z….	500 mm	0–30000 mm
Visina od poda	Parapet prozora, 0 za vrata, sredina utičnice ili cijevi.	ovisi o vrsti	0–10000 mm
Širina	Širina otvora. Samo za prozor i vrata.	1000 mm (prozor), 900 mm (vrata)	10–10000 mm
Visina	Visina otvora. Samo za prozor i vrata.	1200 mm (prozor), 2050 mm (vrata)	10–10000 mm
Napomena	Tvoj tekst, npr. "utičnica s prekidačem" ili "odvod Ø50". Ide u stupac Napomena u montažnom planu.	prazno	slobodan tekst

Točkice desno od polja su Blenderove tipke za animaciju. Za prostoriju ti ne trebaju, ne klikaj ih.

Pravila:

• Svaka promjena polja odmah ponovno nacrta oznake na zidovima.
• Kad promijeniš Vrsta, mjere ostanu. Utičnica pretvorena u prozor postane prozor 80 × 80 mm. Upiši mu Širina i Visina.
• EFS ne provjerava stane li otvor na zid. Ako je Od početka zida veće od duljine zida, oznaka završi izvan prostorije.
• Prozor i vrata nisu rupe u zidu. To su obojene ploče na unutarnjoj strani zida, koje pokazuju gdje je otvor.

Prozor i vrata

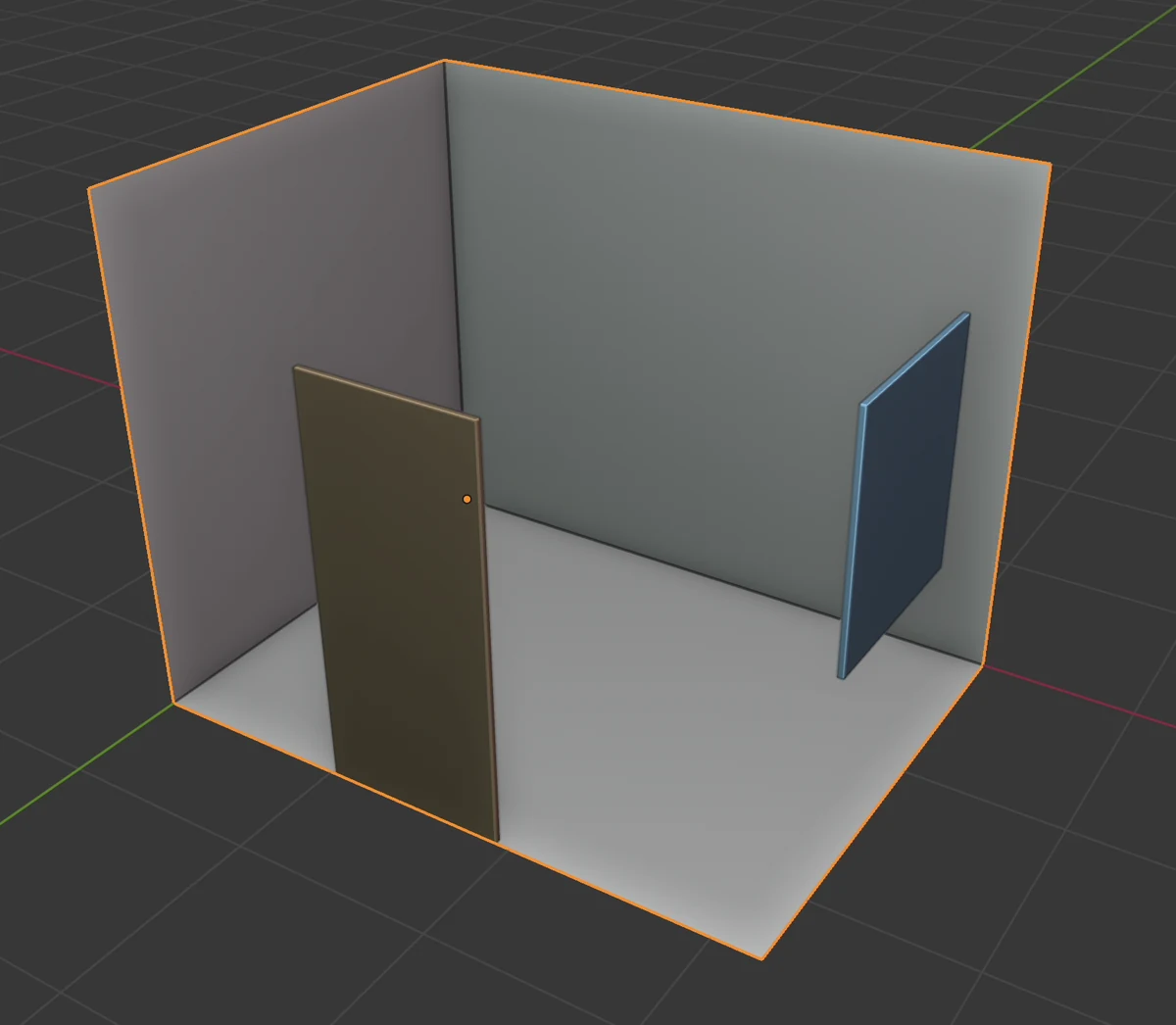

U videu je prozor na desnom zidu B, a vrata na prednjem zidu C, iza tebe kad gledaš sprijeda.

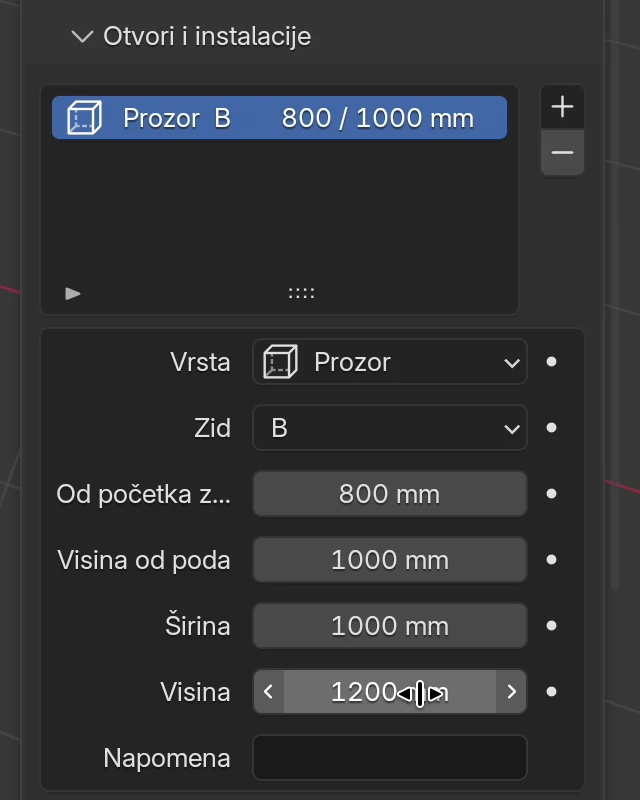

Prozor: Zid B, Od početka zida 800 mm, Visina od poda 1000 mm, Širina 1000 mm, Visina 1200 mm. Prozor zauzima zid B od 800 do 1800 mm, od 1000 do 2200 mm visine.

Vrata: Zid C, Od početka zida 1300 mm, Širina 900 mm, Visina 2050 mm. Visina od poda ostaje 0.

Napomena

Na slici se zidovi B i C ne vide, jer su okrenuti prema pogledu. Zato prozor i vrata izgledaju kao da lebde. Kad pogled okreneš prema tom zidu, ploča leži na zidu.

Instalacije

Instalacija je točka na zidu. Od početka zida i Visina od poda određuju njenu sredinu. U videu su sve četiri na zidu A, ispod budućeg sudopera i ploče za kuhanje.

Instalacija nema polja Širina i Visina. Oznaka na zidu je kvadratić 80 × 80 mm u boji vrste.

Savjet

Ucrtaj instalacije kakve su na zidu, i one koje treba premjestiti. U Dokumentaciji prostora EFS ih usporedi s instalacijama koje trebaju sudoper, ploča za kuhanje, napa, pećnica, hladnjak i perilica posuđa, i crveno označi one koje nisu na mjestu.

Popis i oznake na zidovima

Svaki redak popisa ima ikonu vrste, naziv vrste i zid, a desno Od početka zida / Visina od poda, npr. Voda A 1550 / 550 mm. Kad popis ima više redaka nego što stane, pomakni ga kotačićem ili povuci točkice ispod popisa da ga produžiš.

Oznake na zidovima:

• Svaka vrsta ima svoju boju (tablica u odlomku Dodavanje).
• Oznaka se ne može kliknuti u 3D pogledu. Otvor ili instalaciju odabireš u popisu.
• Oznake se sakriju i pokažu zajedno s prostorijom (Prikaži prostoriju).
• U renderu za kupca vide se prozor i vrata, a oznake instalacija se sakriju (vidi Render jednim klikom).

Uređivanje i brisanje

Promjena: klikni redak u popisu i promijeni polja ispod popisa.

Brisanje:

1. Klikni redak u popisu.
2. Klikni − desno od popisa.

Redak i njegova oznaka nestanu bez potvrde. Gumb − je siv dok nijedan redak nije odabran. Brisanje poništiš s Ctrl+Z.

Kako prostorija utječe na elemente

• Prvi element sjedne u stražnji lijevi kut prostorije (kut zidova A i D), jer je on u ishodištu scene. Kamo dolaze sljedeći elementi, piše u odlomku Kamo dođe novi element.
• Zid elementa EFS određuje po Z rotacija: 0° je zid A, 90° zid B, 180° zid C, 270° zid D. Elementi se slažu uz zidove u poglavljima Donji elementi i kutni element i Gornji i visoki elementi, klapne.
• Prostorija ne zaustavlja elemente. Element može ući u zid, stup ili prozor, i stajati ispred utičnice. EFS na to ne upozorava. Provjeri pogledom i u Dokumentaciji prostora.
• Mjere prostorije ne pomiču elemente. Ako prostoriju promijeniš kad su elementi već postavljeni, elemente uz zidove B i C pomakni sam (vidi Pomicanje: 1, 2 i 3).
• Visinu gornjih elemenata ne određuje prostorija, nego polje Visina gornjih elemenata u panelu Svojstva scene (zadano 1430 mm). Vidi Gornji i visoki elementi, klapne.
• Voda, odvod i plin iza elementa određuju Otvor za cijevi u leđima: otvor obuhvati oznake koje su iza leđa. Vidi Kupaonica: sifon i cijevi.
• Render za kupca: ako projekt nema svoju kameru, EFS za render stavi privremenu kameru unutar prostorije, u kut nasuprot namještaju. Vidi Render jednim klikom.
• Dokumentacija prostora crta prostoriju, otvore, instalacije i elemente po zidovima. Vidi Dokumentacija prostora za montere.

Česte greške i rješenja

U panelu je samo Prikaži pod, nema Prikaži prostoriju. Uključen je pod. Isključi Prikaži pod, pa se pojavi Prikaži prostoriju.

Nema okvira Otvori i instalacije. Prostorija nije uključena. Uključi Prikaži prostoriju. Okvir je na dnu panela, ispod Kosi krov.

Prostorija je nestala, a kad je uključim, ima mjere 4500 × 1500 × 2650 mm. Prostorija je bila odabrana, npr. odmah nakon uključivanja, i obrisana tipkom X. Pritisni Ctrl+Z dok je ne vratiš, ili ponovo upiši mjere. Otvori i instalacije ostaju u popisu.

Ne vidim zid kroz koji gledam. Tako je zamišljeno: zid okrenut prema tebi je nevidljiv, da vidiš unutrašnjost. Okreni pogled pa ćeš ga vidjeti iznutra.

Vrata su na krivom kraju zida. Od početka zida mjeri se od lijevog kraja zida, gledano iz prostorije. Za zid C to je kut sa zidom B, za zid D kut sa zidom C. Vidi tablicu u odlomku Zidovi A, B, C i D.

Oznaka lebdi izvan prostorije. Od početka zida je veće od duljine zida. Provjeri Zid i Od početka zida.

Prozor je postao mali kvadratić. Retku si promijenio Vrsta iz instalacije u prozor, a mjere su ostale 80 × 80 mm. Upiši Širina i Visina.

Ne mogu kliknuti oznaku na zidu. Oznake se ne odabiru u 3D pogledu. Klikni redak u popisu.

Stup se ne pomiče kad promijenim Udaljenost. Stup s tom udaljenošću ne stane u prostoriju. Smanji Udaljenost ili Dubinu stupa, ili povećaj prostoriju.

Gumb − je siv. Nijedan redak nije odabran. Klikni redak u popisu.

Kut ili stup nema u dokumentaciji prostora. Dokumentacija crta prostoriju kao pravokutnik. Upiši kut ili stup u Napomena prozora, vrata ili instalacije na tom zidu.

Prečaci u ovom poglavlju

Tipka	Radnja
N	Bočna traka s karticama uključi / isključi
Enter	Potvrdi upisanu mjeru
A, B, C, D	U otvorenom izborniku Zid izaberi taj zid
Ctrl+Z	Poništi zadnju radnju, i brisanje prostorije ili retka
X	Obriši: briše i prostoriju ili pod, ako je odabran

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Donji elementi i kutni element
