Konstrukcija elementa

Element u Easy Form Studiju složen je od ploča, a svaku podešavaš u kartici EFS - Element: bočnice, gornju i donju stranu, traverze, leđa, fronte, ladice, police, nogice, gola profil i spojeve. Ovo poglavlje prolazi karticu okvir po okvir, redom kako je u sučelju, i za svako polje kaže što se dogodi s pločama i u krojnoj listi.

Video: A03 Konstrukcija elementa

Isti tok rada u videu od dvije i pol minute.

Pogledaj na YouTubeu

Pokaži mi u programu

Interaktivni vodiči Fronte i ladice (3 min) i Leđa i konstrukcija (2 min) u programu pokažu gdje kliknuti i što upisati, korak po korak. U kartici EFS otvori panel Interaktivni vodiči i uz vodič klikni Pokreni. Nudi ih i AI asistent kad ga pitaš kako se to radi.

Prije nego počneš

• Otvori projekt s barem jednim elementom. Kako se element dodaje, piše u poglavlju Sučelje i prvi element.
• Klikni bilo koju ploču elementa. Kartica EFS - Element uvijek prikazuje cijeli element kojem ploča pripada, a u zaglavlju piše naziv kliknute ploče.
• Ako bočna traka nije otvorena, pokazivač miša drži iznad 3D pogleda i pritisni N.
• Okviri ispod Svojstva elementa su zatvoreni. Klikni naslov okvira (Fronte, Ladice, Konstrukcija…) da ga otvoriš.

Kako je element građen

Novi element je otvoreni korpus od pet ploča. Ostalo dodaješ po potrebi.

Ploča	Naziv u popisu Dijelovi elementa i krojnoj listi	Kada postoji
Bočnice	Lijeva strana, Desna strana	Uvijek, osim kad im postaviš Nema
Gornja ploča	Gornja strana	Kad je gornja strana Standardno
Traverze	Gornja poprečna ploča sprijeda, Gornja poprečna ploča straga (dolje: Donja poprečna ploča…)	Kad gornju ili donju stranu složiš od poprečnih ploča
Dno	Donja strana	Kad je donja strana Standardno
Leđa	Leđa	Uvijek, osim kad im postaviš Nema
Fronte	Vrata lijeva, Vrata desna, Vrata gornja, Vrata donja	Kad u okviru Fronte izabereš vrata ili klapnu
Ladice	Za svaku ladicu pet dijelova: Ladica 1 sprijeda, Ladica 1 lijevo, Ladica 1 desno, Ladica 1 dolje, Ladica 1 straga	Kad u okviru Ladice izabereš vrstu i broj
Police i pregrade	Horizontalna polica, Vertikalna polica	Kad ih dodaš (Shift+H, Shift+V)
Nogice	Nisu ploče: idu u popis okova	Kad u okviru Noge izabereš vrstu

Pravila koja vrijede za cijeli element:

• Širina, Dubina i Visina su vanjske mjere elementa. Dubina uključuje fronte i položena leđa, a visina ne uključuje nogice.
• Fronta i položena leđa skraćuju dubinu bočnica, gornje i donje ploče. Primjer: element dubine 580 mm s položenim leđima od 3 mm ima bočnice duboke 577 mm. Kad mu dodaš vrata od 18 mm, bočnice postanu duboke 559 mm, a cijeli element ostaje 580 mm.
• Ploča kojoj postaviš Nema sakrije se i ne ide u krojnu listu.
• Element ima ili fronte ili ladice. Kad izabereš vrstu fronte, ladice nestanu, i obrnuto.
• Svaka promjena polja odmah preslaže ploče, bušenja i tiple. Dekor fronti ostaje kad promijeniš vrstu fronte ili broj ladica.
• Novi element dobije zadane vrijednosti iz tablica ispod. Ako si spremio Moje postavke, kreće od tvoje konstrukcije (vidi Brži rad), a okove i spojeve uzima iz Okova projekta (vidi Okovi projekta).

Pojmovi u poljima

Ista riječ u sučelju ima isto značenje u svim okvirima. Sve mjere su u mm.

Naziv u sučelju	Engleski	Što znači na ploči
Prevjes (lijevi, desni, gornji, donji)	Overflow	Koliko ploča prelazi preko ruba elementa ili susjedne ploče; negativna vrijednost je skraćuje.
Uvučenost	Engagement	Za gornju i donju stranu: koliko je ploča spuštena ispod gornjeg ruba ili podignuta iznad donjeg ruba elementa. Za leđa: koliko su leđa uvučena od stražnjeg ruba korpusa.
Prednji urez, Stražnji urez	Recess	Koliko je ploča kraća od prednjeg ili stražnjeg ruba korpusa, pa uvučena prema unutra.
Razmak	Gap	Za fronte: fuga između ruba fronte i ruba elementa. Za položena leđa: koliko su leđa manja sa svake strane.
Odmak	Clearance	Za police: za koliko je polica uža od unutarnje širine, pola s lijeve i pola s desne strane.
Dubina (leđa)	Depth	Koliko je utor ili falc dubok u ploči.
Debljina	Thickness	Debljina ploče.

Tok rada iz videa

U videu se na dva prazna elementa prolazi cijela konstrukcija. Isti koraci, s poveznicama na detalje:

1. Klikni ploču prvog elementa i otvori karticu EFS - Element.
2. Otvori Konstrukcija: unutra su Leđa, Gornja strana, Donja strana, Lijeva strana i Desna strana.

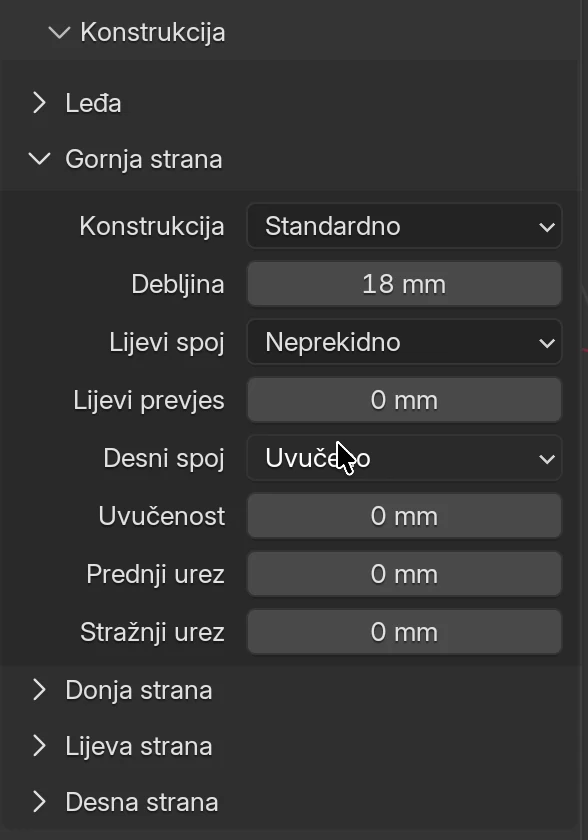

3. U Gornja strana promijeni Lijevi spoj u Neprekidno: gornja ploča ide preko lijeve bočnice. Vrati na Uvučeno. Vidi Gornja strana.

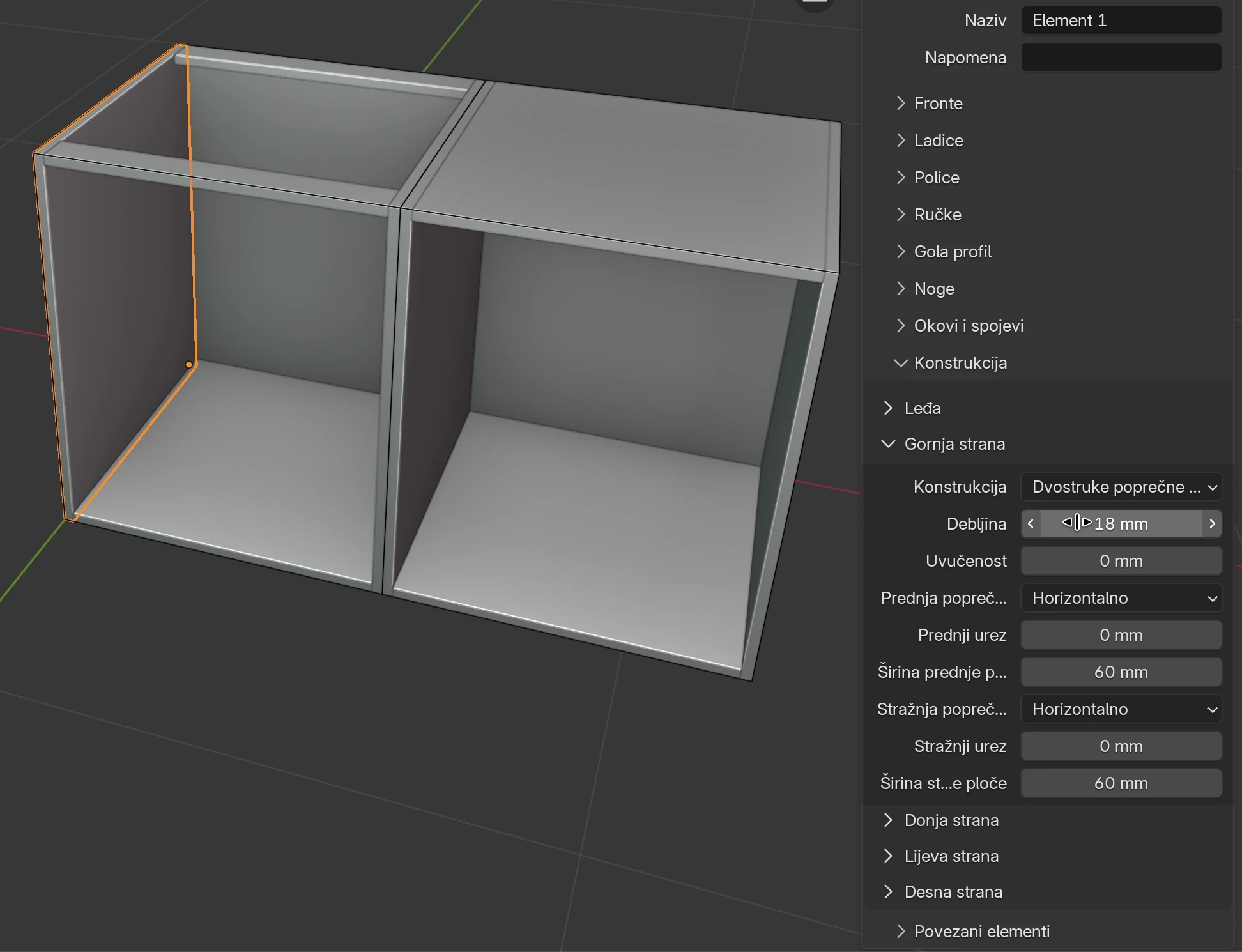

4. U Gornja strana promijeni Konstrukcija u Dvostruke poprečne ploče: umjesto pune ploče dobiješ dvije traverze. Vidi Traverze.

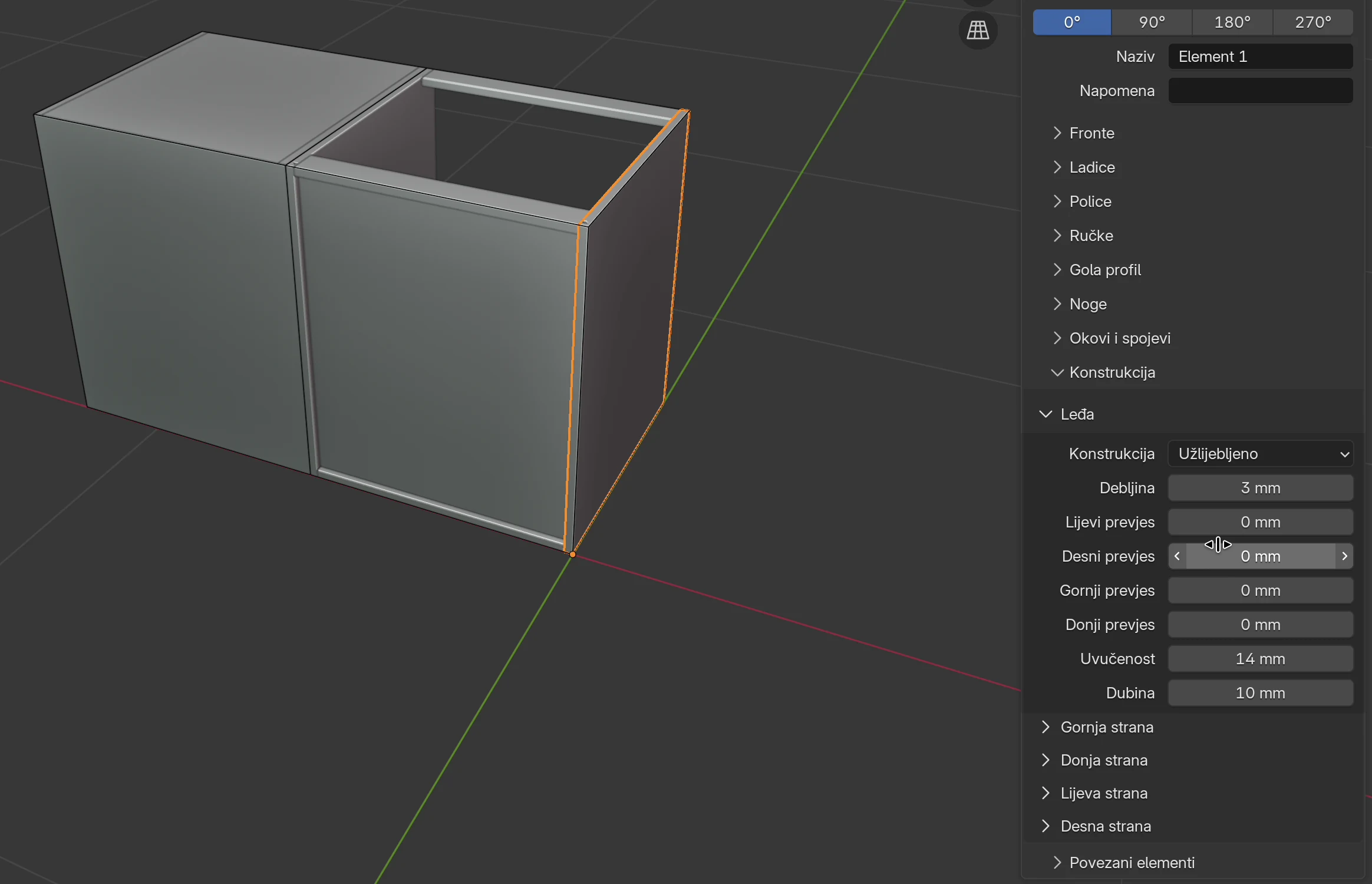

5. U Leđa promijeni Konstrukcija iz Položeno u Užlijebljeno. Vidi Leđa.
6. U Fronte izaberi Vrsta: Dvoja vrata. Vidi Fronte.
7. U zaglavlju klikni Dodaj → Vodoravna polica (ili Shift+H). Pritisni O da otvoriš vrata i vidiš policu, pa opet O da ih zatvoriš. Vidi Police.
8. Klikni ploču drugog elementa. U Ladice izaberi Vrsta: Vanjske ladice i upiši Broj 3. Vidi Ladice.

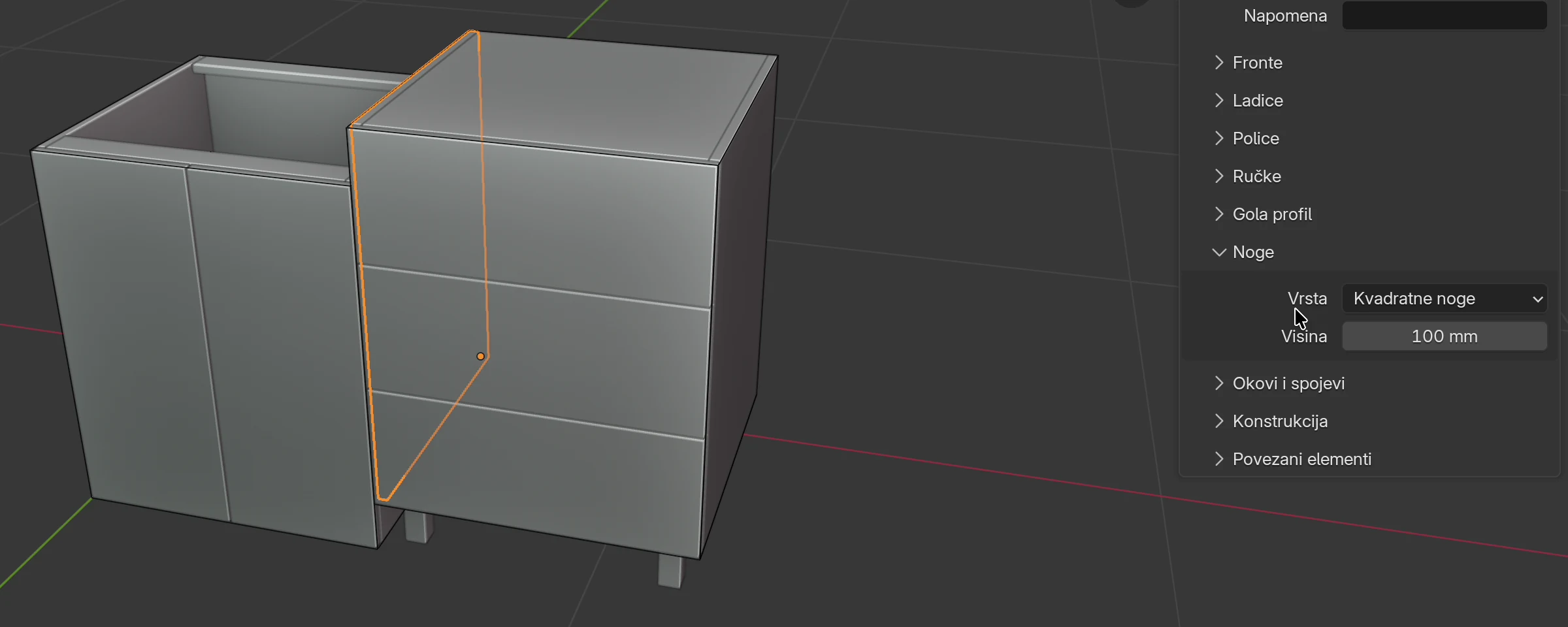

9. U Noge izaberi Kvadratne noge. Vidi Noge.
10. U Gola profil upiši Broj 2. Vidi Gola profil.

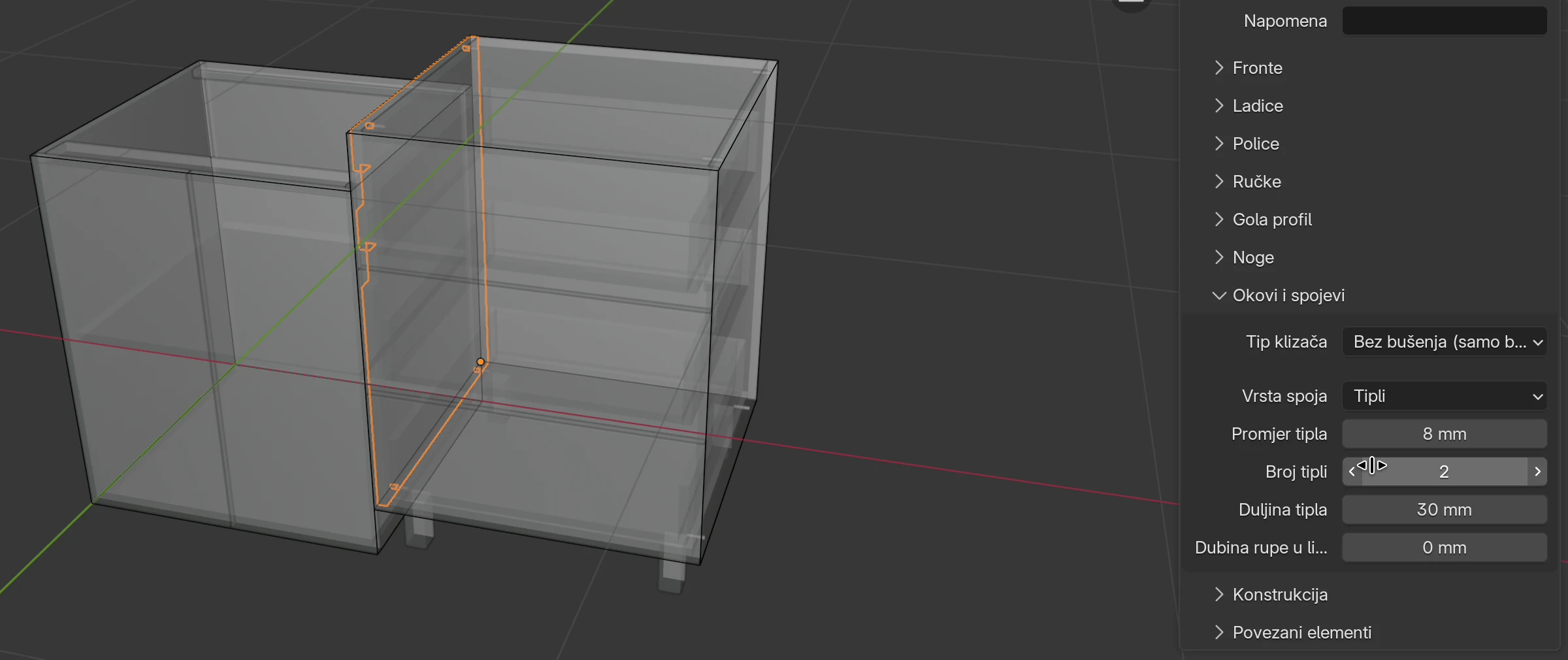

11. U Okovi i spojevi izaberi Vrsta spoja: Tipli. Pritisni Alt+Z za prozirni prikaz u kojem se vide tipli, pa opet Alt+Z. Vidi Okovi i spojevi.

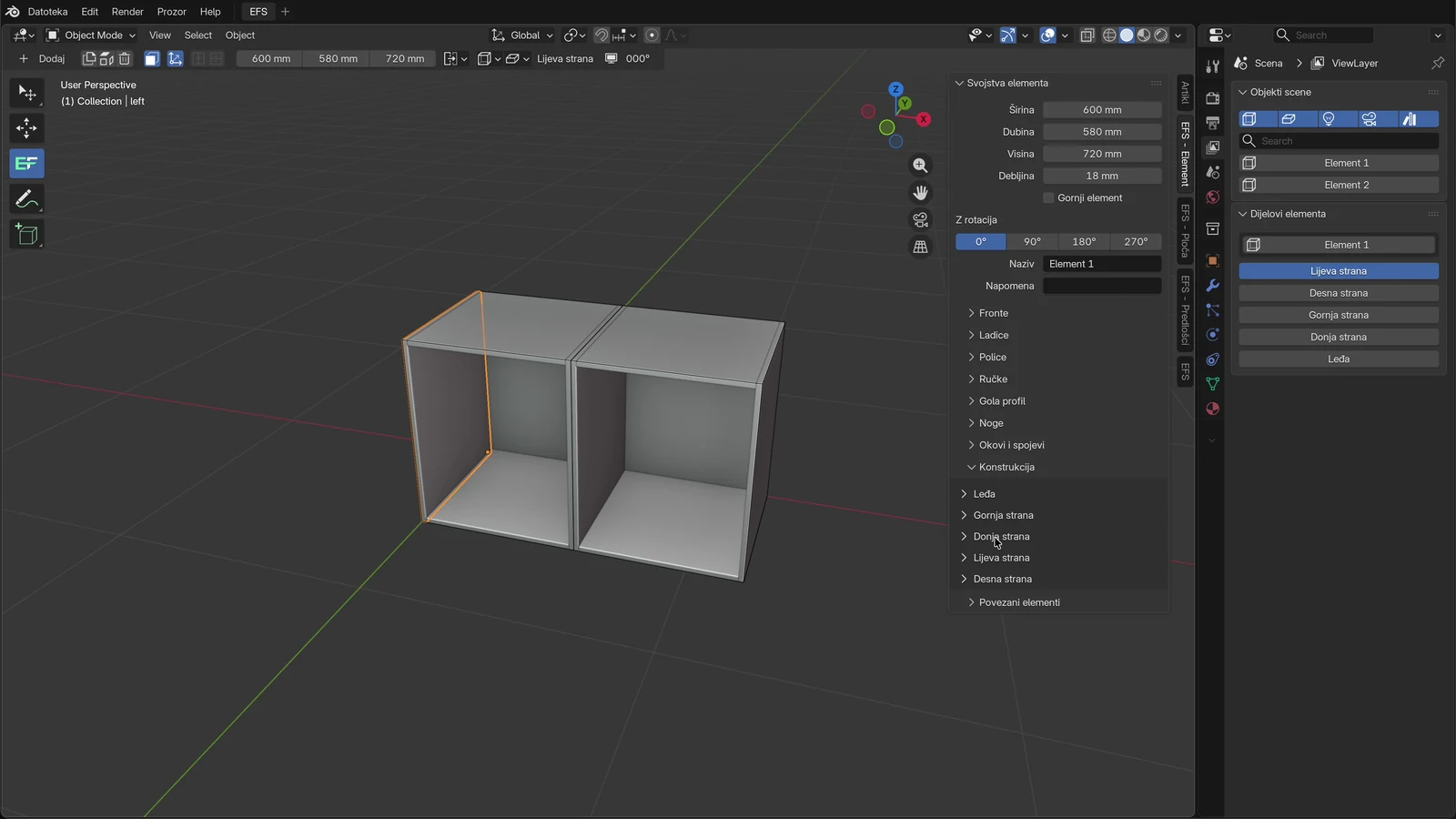

Kartica EFS - Element

Okviri su u kartici ovim redom:

Okvir	Čemu služi
Svojstva elementa	Mjere, debljina ploča, gornji element, rotacija, naziv i napomena
Fronte	Vrata i klapne
Ladice	Vanjske ili unutarnje ladice i postavke svake ladice
Police	Mjere polica i pregrada, nosači polica, šipka za vješanje, pomaci i pretinci
Ručke	Bušenje za ručke ili otvaranje na dodir

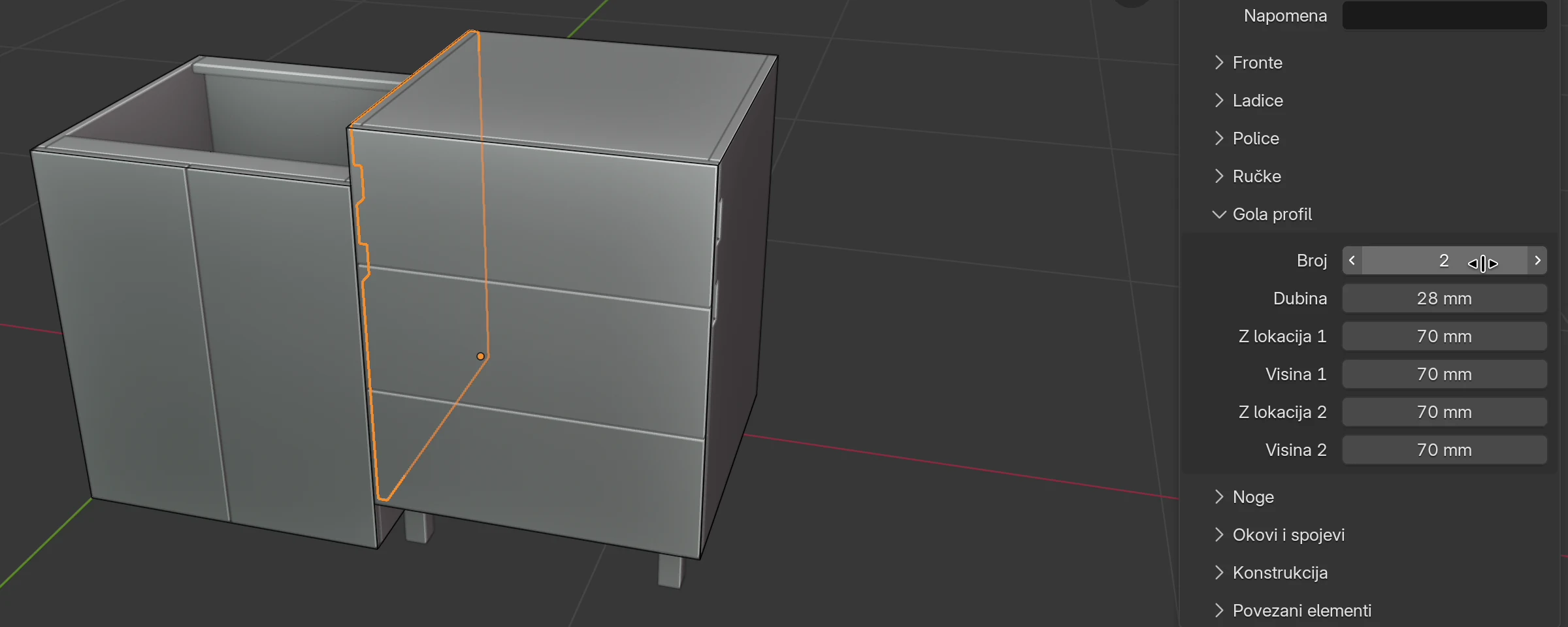

Gola profil	Utori u bočnicama za otvaranje bez ručke
Noge	Podesive nogice
Okovi i spojevi	Šarke, klizači, mehanizam klapne, vješaci i spojevi korpusa
Konstrukcija	Leđa, Gornja strana, Donja strana, Lijeva strana, Desna strana
Povezani elementi	Susjedni elementi koji idu zajedno s ovim

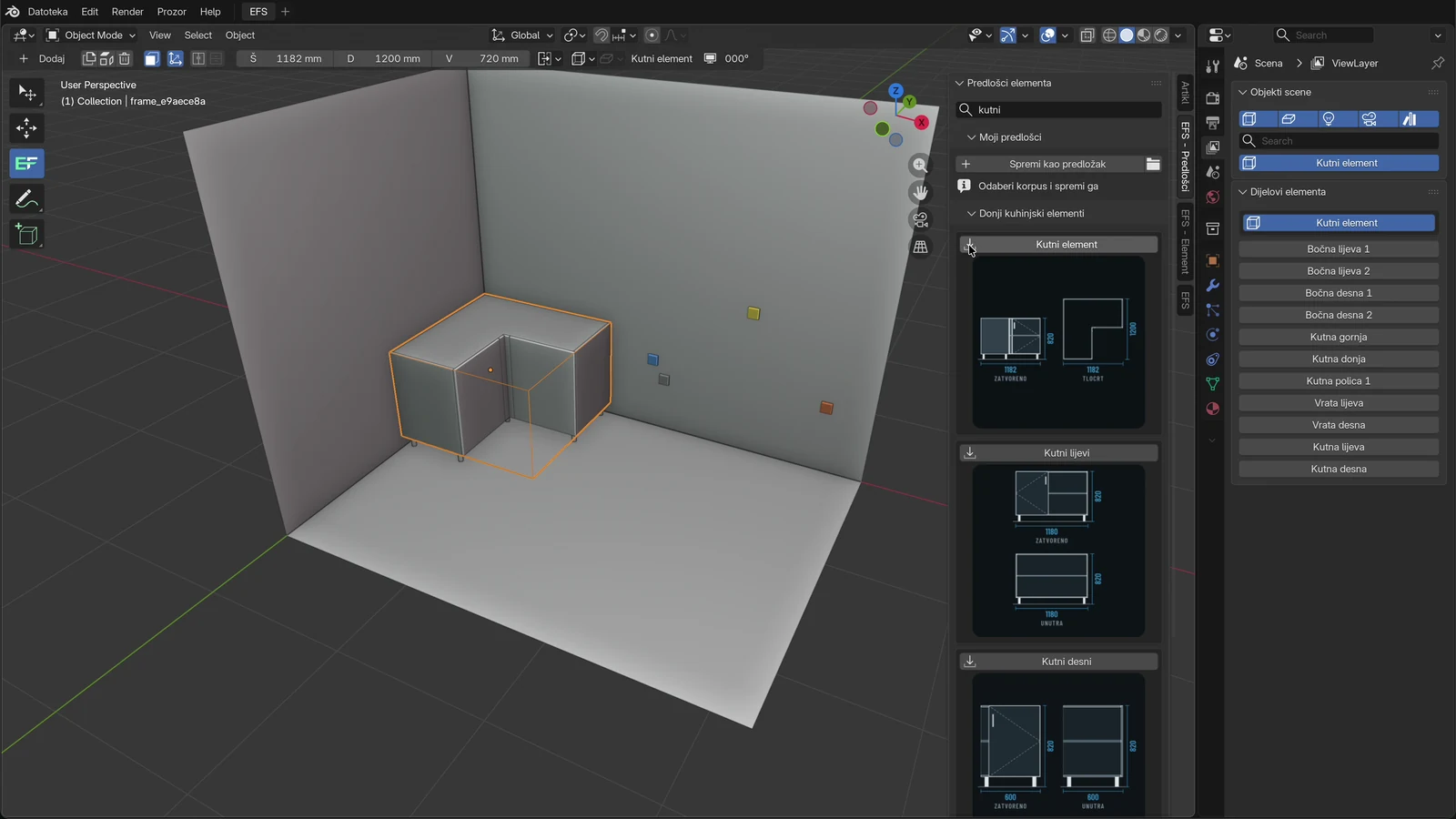

Kutni element ima svoju karticu s drukčijim okvirima. Vidi Kutni element.

Svojstva elementa

Gornji dio kartice, uvijek otvoren.

Opcija	Što radi	Zadano	Vrijednosti
Širina	Vanjska širina. Gornja i donja ploča, traverze, leđa, fronte, ladice i police prilagode se same.	600 mm	100–5000 mm
Dubina	Vanjska dubina, s frontom i položenim leđima.	580 mm	100–5000 mm
Visina	Vanjska visina korpusa, bez nogica.	720 mm	100–5000 mm
Debljina	Debljina korpusa: postavi istu debljinu bočnicama, dnu, gornjoj ploči i svim policama. Fronte i leđa imaju svoju debljinu.	18 mm	0–100 mm
Gornji element	Element postane gornji: podigne se na visinu iz polja Visina gornjih elemenata (kartica EFS, okvir Svojstva scene), a fronte prijeđu u grupu materijala F 2. Kad ga isključiš, element se spusti na pod i fronte se vrate u F 1.	isključeno	uključeno, isključeno
Z rotacija	Okreće element oko okomite osi.	0°	0°, 90°, 180°, 270°
Naziv	Naziv elementa u popisima i izvozima.	Element 1, Element 2…	slobodan tekst
Napomena	Tvoja napomena uz element.	prazno	slobodan tekst

Pravila:

• Gornji element se vidi samo dok element nema nogice. Kad izabereš nogice, isključi se sam.
• Debljine pojedinih ploča mijenjaš i zasebno, u okviru Konstrukcija. Debljina ovdje ih sve vraća na jednu mjeru.
• Ako je element povezan sa susjedima, ispod Širina piše Širina spoja (zbroj širina s razmacima), a ispod Visina piše Visina spoja. Vidi Povezani elementi.
• Kad odabereš više elemenata, na vrhu piše koliko ih je odabrano i da polja prikazuju aktivni element. Tu su gumbi Kopiraj na odabrane korpuse i Poravnaj s aktivnim, a uz dva odabrana i Popuni razmak i Poveži s odabranim korpusom. Detalji su u poglavlju Brži rad.

Pazi

Debljina postavlja istu mjeru i bočnicama i dnu kojima si u okviru Konstrukcija postavio Nema. Tada se gornja i donja ploča, traverze i police skrate kao da je bočnica tu, a pregrade se podignu kao da je dno tu. Ako element nema bočnicu ili dno, debljinu mijenjaj u okviru Konstrukcija, za svaku ploču posebno. Ako se već dogodilo, toj strani postavi Standardno pa opet Nema.

Fronte

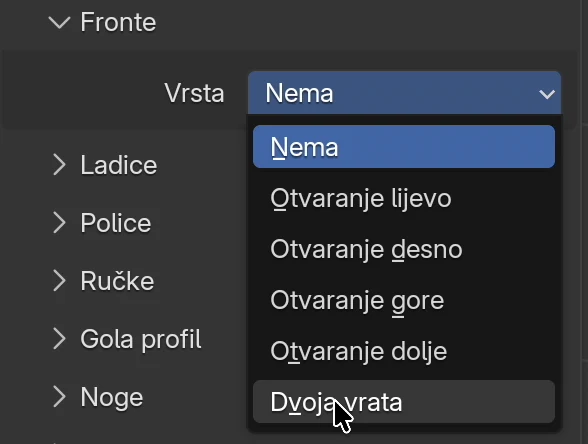

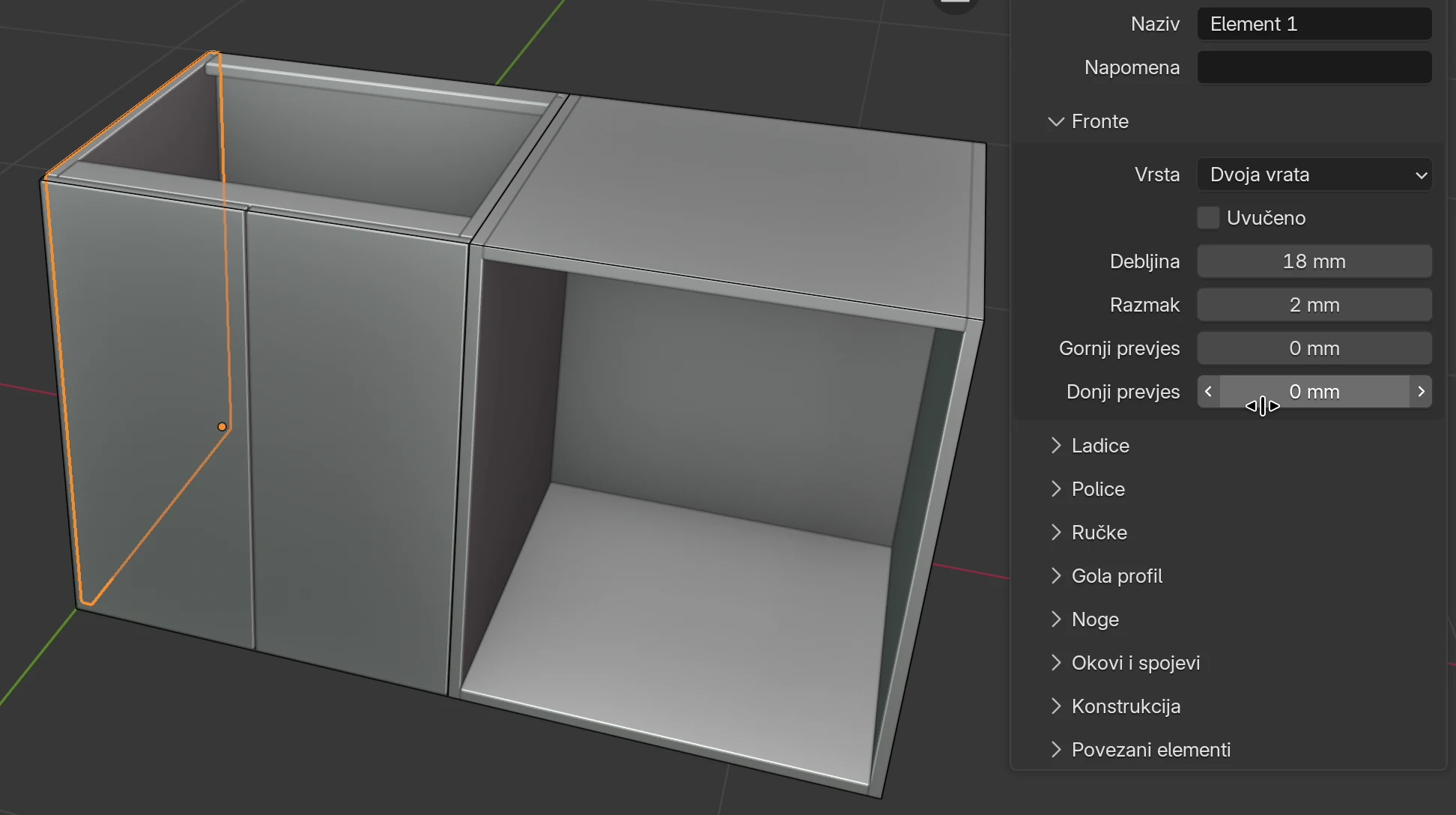

Vrata i klapne elementa. U videu: klikni Fronte, otvori padajući izbornik Vrsta i izaberi Dvoja vrata.

1. Klikni ploču elementa.
2. Otvori okvir Fronte.
3. U polju Vrsta izaberi vrstu fronte.
4. Po potrebi podesi Debljina, Razmak i prevjese.
5. Šarke i mehanizam klapne biraš u okviru Okovi i spojevi.

Vrsta fronte

Vrsta	Što dobiješ
Nema	Element bez fronte.
Otvaranje lijevo	Jedna vrata sa šarkama lijevo.
Otvaranje desno	Jedna vrata sa šarkama desno.
Otvaranje gore	Klapna sa šarkama gore.
Otvaranje dolje	Klapna sa šarkama dolje.
Dvoja vrata	Dvoja vrata sa šarkama na vanjskim stranama, spajaju se u sredini.

Opcije

Opcija	Što radi	Zadano	Vrijednosti
Vrsta	Vrsta fronte, tablica gore.	Nema	6 vrsta
Uvučeno	Fronta sjedne unutar korpusa, između bočnica, gornje i donje ploče, u ravnini s prednjim rubom. Bočnice, gornja i donja ploča tada idu cijelom dubinom (bez položenih leđa).	isključeno	uključeno, isključeno
Debljina	Debljina fronte. Za toliko su bočnice, gornja i donja ploča pliće.	18 mm	0–100 mm
Razmak	Fuga od ruba elementa do ruba fronte, sa svake strane. Kod dvoja vrata fuga u sredini je dvostruka.	2 mm	0–100 mm
Lijevi prevjes	Pomak lijevog ruba fronte. Ne vidi se za Dvoja vrata.	0 mm	−2000 do 2000 mm
Desni prevjes	Pomak desnog ruba fronte. Ne vidi se za Dvoja vrata.	0 mm	−2000 do 2000 mm
Gornji prevjes	Fronta ide toliko iznad gornjeg ruba (negativno: niže).	0 mm	−2000 do 2000 mm
Donji prevjes	Fronta ide toliko ispod donjeg ruba (negativno: više).	0 mm	−2000 do 2000 mm

Polja osim Vrsta vide se tek kad izabereš frontu.

Kako EFS računa mjere fronte (element 600 × 720 mm, Razmak 2 mm):

• Jedna vrata: 596 × 716 mm.
• Dvoja vrata: svaka 296 × 716 mm. Između njih je fuga od 4 mm.
• Uvučeno: vrata su još uža za obje bočnice i niža za gornju i donju ploču (s njihovom Uvučenosti). Uz 18 mm ploče jedna vrata su 560 × 680 mm.

Napomena

Kod jednokrilnih vrata i klapni prevjes na strani šarki pomiče cijelu frontu, a prevjes na suprotnoj strani je produžuje. Kod Otvaranje lijevo pozitivan Lijevi prevjes pomakne vrata udesno, a pozitivan Desni prevjes produži ih udesno. Kod Otvaranje desno je obrnuto. Kod klapne Otvaranje gore isto vrijedi za Gornji prevjes (pomiče) i Donji prevjes (produžuje), a kod Otvaranje dolje obrnuto. Lijevi prevjes i Desni prevjes klapne produžuju je u tu stranu.

Savjet

Vrata Otvaranje lijevo produžiš za 10 mm ulijevo ovako: Lijevi prevjes −10 mm i Desni prevjes 10 mm. Desni rub tada ostaje gdje je bio.

Pravila:

• Kad izabereš frontu, ladice nestanu. Element ima ili fronte ili ladice.
• Fronte dobiju grupu materijala F 1, a na gornjem elementu F 2. Kant fronti je zadano 2 mm. Vidi Dekori, kant i materijali.
• Kad promijeniš vrstu fronte, nova fronta zadrži dekor stare.
• F izmjenjuje fronte odabranog elementa: Nema → Otvaranje lijevo → Otvaranje desno → Dvoja vrata → Nema. U drugom krugu iste fronte dolaze s uključenim Uvučeno. Klapne biraš u izborniku.
• O otvara i zatvara vrata i ladice odabranog elementa.
• Shift+F sakrije sve fronte u sceni, da vidiš unutrašnjost. Vratiš ih ikonom fronti u zaglavlju 3D pogleda.

Pazi

Fronte skrivene s Shift+F ne ulaze u krojnu listu, crteže ni procjenu troška. Prije izvoza ih vrati ikonom u zaglavlju.

Pazi

Polja Lijevi prevjes i Desni prevjes nestanu kad izabereš Dvoja vrata, ali vrijednost ostane. Ako si prije postavio Desni prevjes, oba krila postanu šira za tu mjeru i preklapaju se u sredini. Prije prelaska na dvoja vrata vrati prevjese na 0.

Ladice

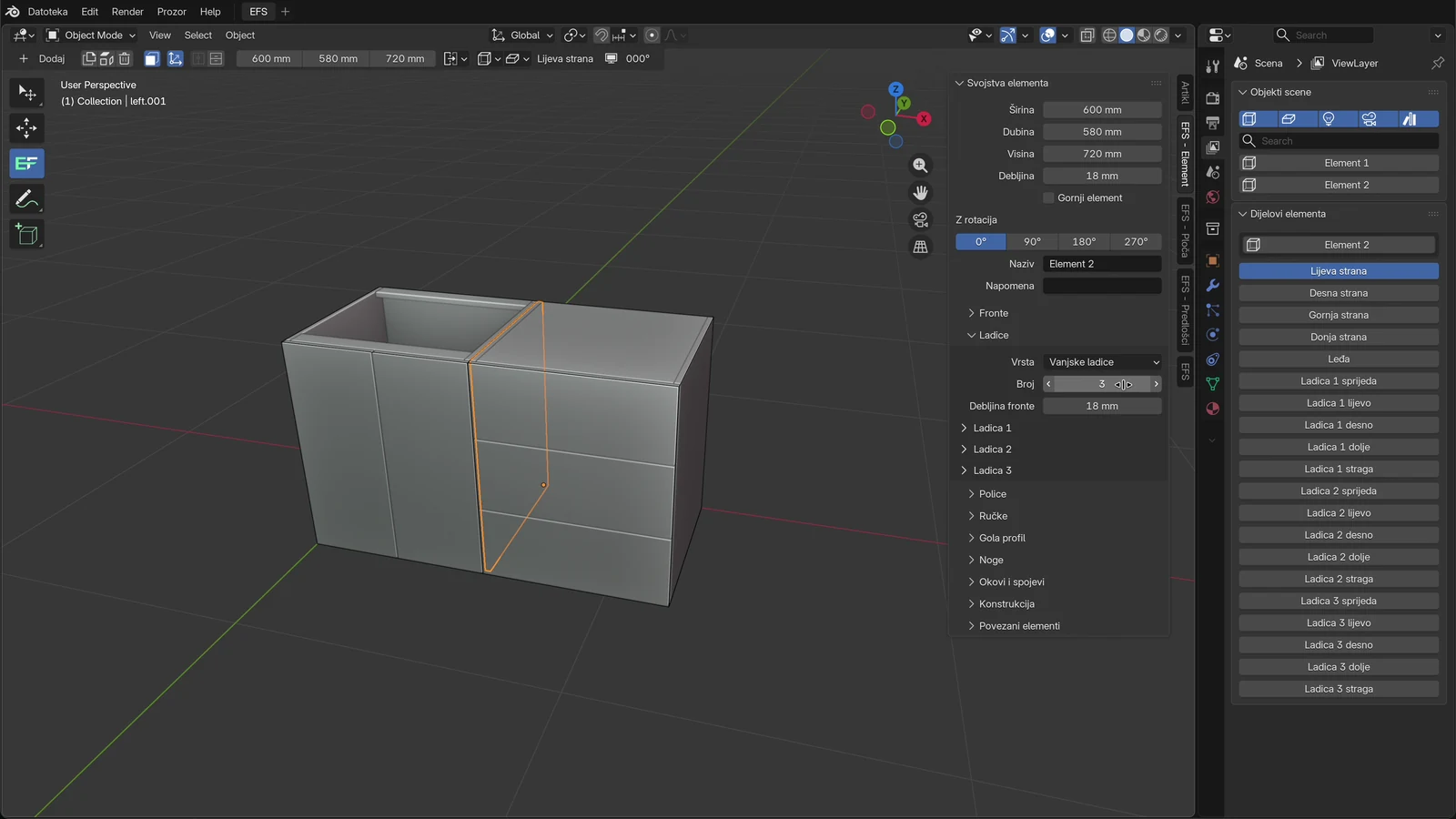

Ladice zauzmu cijelu visinu elementa i dijele je po omjerima. U videu: na drugom elementu otvori Ladice, izaberi Vanjske ladice i upiši Broj 3.

1. Klikni ploču elementa.
2. Otvori okvir Ladice.
3. U polju Vrsta izaberi Vanjske ladice ili Unutarnje ladice.
4. Klikni polje Broj, upiši broj ladica i pritisni Enter.
5. Po potrebi otvori redak Ladica 1, Ladica 2… i podesi pojedinu ladicu.
6. Klizače biraš u okviru Okovi i spojevi.

Vrsta ladica

Vrsta	Što dobiješ
Nema	Element bez ladica.
Vanjske ladice	Fronte ladica leže preko rubova korpusa i pokrivaju cijelu visinu elementa.
Unutarnje ladice	Fronte ladica sjede unutar korpusa, između bočnica, gornje i donje ploče, u ravnini s prednjim rubom.

Opcije okvira Ladice

Opcija	Što radi	Zadano	Vrijednosti
Vrsta	Vrsta ladica, tablica gore.	Nema	Nema, Vanjske ladice, Unutarnje ladice
Broj	Broj ladica.	0	0–5
Debljina fronte	Debljina fronti svih ladica. Kod vanjskih ladica za toliko su bočnice pliće.	18 mm	0–100 mm

Broj i Debljina fronte vide se tek kad izabereš vrstu. Redak Ladica N pojavi se za svaku ladicu do upisanog broja.

Ladica 1 do Ladica 5

Svaka ladica ima svoj sklopivi redak s istim poljima. Ladica 1 je najdonja.

Opcija	Što radi	Zadano	Vrijednosti
Omjer visine	Udio ove ladice u visini. Ladice s omjerima 1, 1, 2 dobiju četvrtinu, četvrtinu i polovicu visine.	1	1–3
Unutarnji omjer visine	Visina stranica kutije kao udio visine ladice.	0,5	0,1–1,0
Unutarnja debljina	Debljina stranica, dna i leđa kutije ladice.	16 mm	0–100 mm
Razmak fronte	Fuga oko fronte ladice, sa svake strane. Između dvije ladice fuga je dvostruka.	2 mm	0–100 mm
Unutarnji bočni razmak	Prostor između bočnice elementa i stranice kutije, za klizač.	10 mm	0–50 mm
Stražnji razmak	Prostor između stražnjeg kraja kutije i leđa elementa.	10 mm	0–50 mm
Gornji prevjes	Fronta ladice ide toliko više (negativno: niže).	0 mm	−2000 do 2000 mm
Donji prevjes	Fronta ladice ide toliko niže (negativno: više).	0 mm	−2000 do 2000 mm

Kako EFS složi ladicu (element 600 × 580 × 720 mm, 18 mm ploča, položena leđa 3 mm, tri vanjske ladice s omjerom 1):

• Svaka ladica dobije 240 mm visine. Fronta je 596 × 236 mm.
• Stranice kutije su visoke 240 × 0,5 = 120 mm i duboke 580 − 18 − 10 − 3 = 549 mm.
• Dno i leđa kutije stoje između stranica: široki su 600 − 2 × 18 − 2 × 10 − 2 × 16 = 512 mm. Leđa kutije stoje na dnu.
• Kutija je 5 mm iznad donje ploče.

Pravila:

• Kad izabereš ladice, fronte nestanu. Element ima ili ladice ili fronte.
• Ako izabereš vrstu, a Broj ostane 0, ladica nema. Upiši broj.
• Fronte ladica dobiju grupu materijala F 1 (na gornjem elementu F 2) i kant 2 mm. Kutija ladice ide u grupu Polica.
• S klizačem iz kataloga EFS bira duljinu klizača po dubini ladice i buši bočnice. S box sustavom (TANDEMBOX, LEGRABOX, MERIVOBOX) metalne stranice izlaze iz krojne liste, a dno i leđa dobiju mjere po formuli proizvođača. Vidi Okovi projekta.
• D izmjenjuje raspored ladica: Nema → Vanjske ladice 1, 2, 3, 4, 5 → Unutarnje ladice 1 … 5 → Nema.
• Izrez za sifon u ladici objašnjen je u poglavlju Kupaonica: sifon i cijevi.

Police

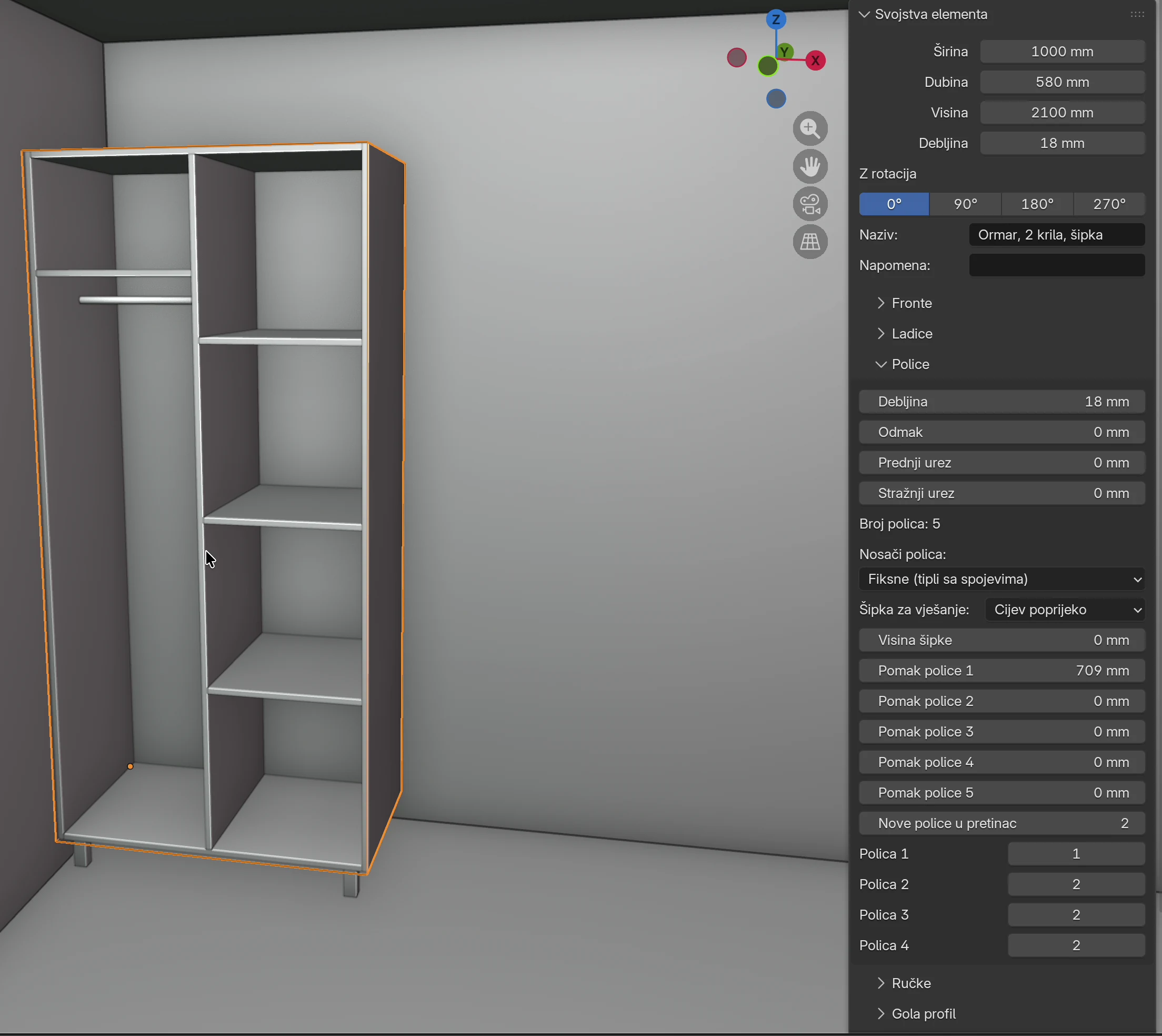

Vodoravne police i okomite pregrade dodaješ izbornikom Dodaj ili tipkom. Okvir Police podešava ih sve zajedno.

1. Klikni ploču elementa. Odabran smije biti samo jedan objekt.

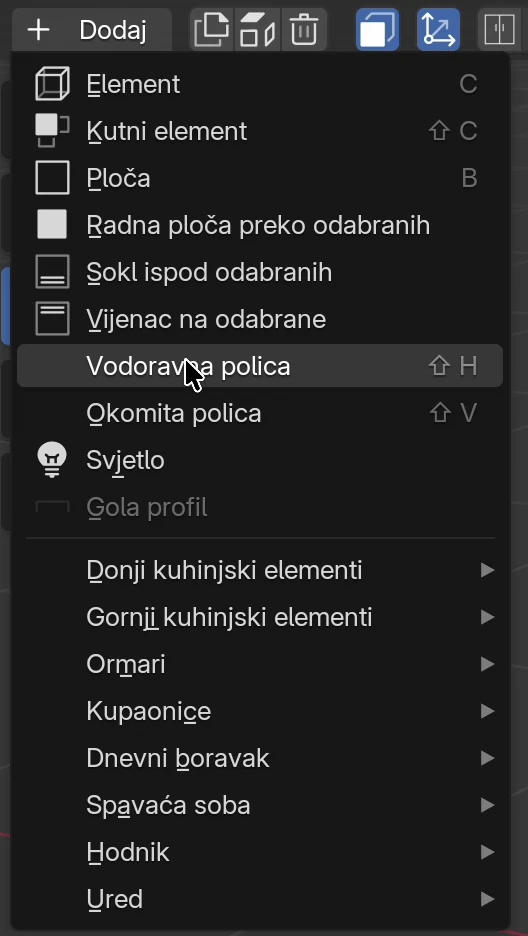

2. U zaglavlju klikni Dodaj → Vodoravna polica, ili pritisni Shift+H.
3. Za okomitu pregradu klikni Dodaj → Okomita polica, ili pritisni Shift+V.

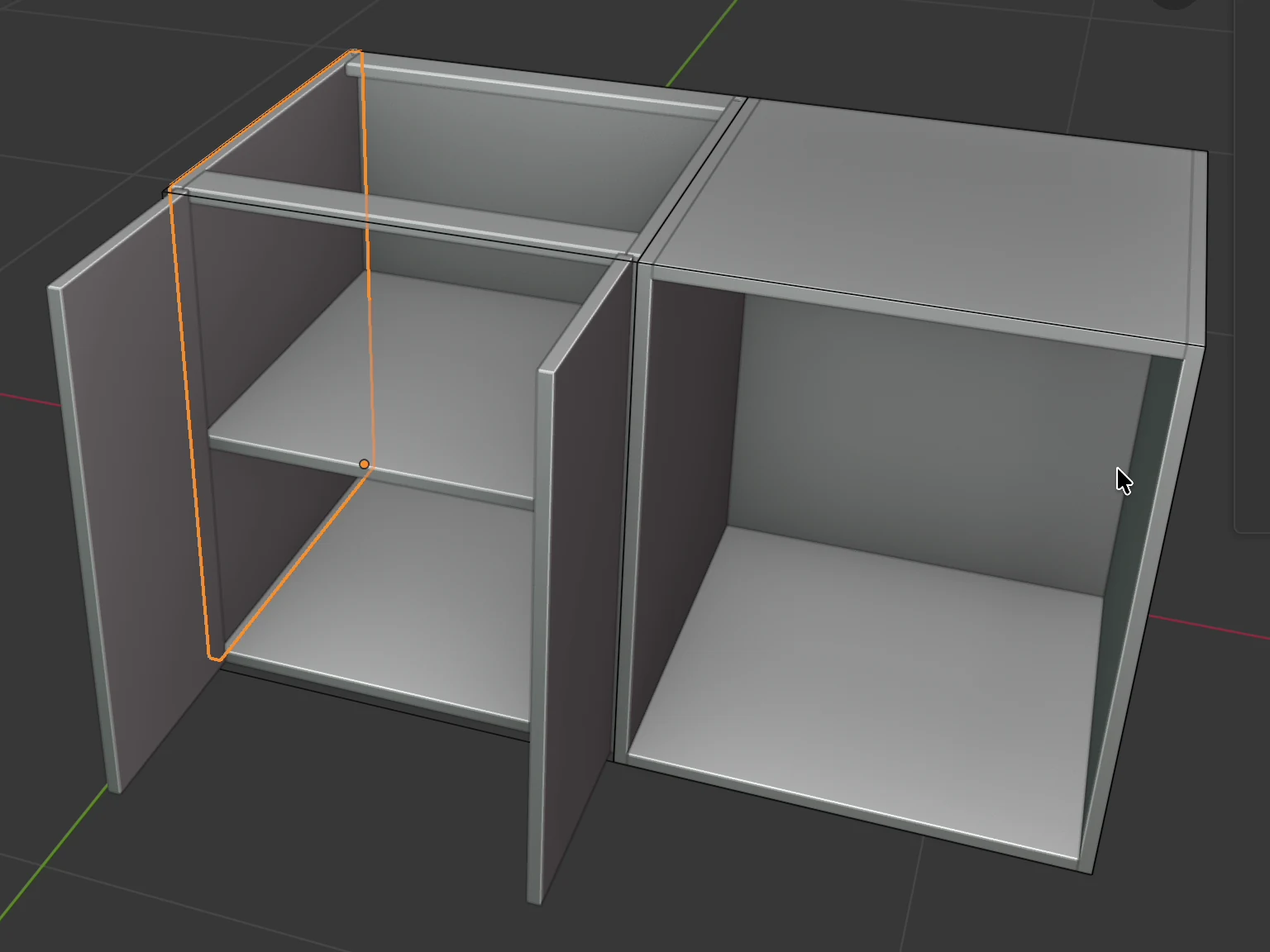

4. Pritisni O da otvoriš vrata i vidiš unutrašnjost. Opet O ih zatvara.
5. Otvori okvir Police i podesi mjere, pomake i pretince.

Svaka nova polica rasporedi se s ostalima na jednake razmake. Vodoravne police dijele unutarnju visinu, a okomite pregrade širinu.

Opcije

Opcija	Što radi	Zadano	Vrijednosti
Debljina	Debljina svih polica i pregrada elementa.	18 mm	0–100 mm
Odmak	Polica je uža od unutarnje širine za ovu mjeru, pola s lijeve, pola s desne strane. Pregrada je za toliko niža.	0 mm	−100 do 100 mm
Prednji urez	Polica počinje toliko iza prednjeg ruba korpusa.	0 mm	−1000 do 1000 mm
Stražnji urez	Polica završava toliko ispred leđa.	0 mm	−1000 do 1000 mm
Broj polica	Samo prikaz: koliko polica i pregrada element ima.	–	–
Nosači polica	Fiksne police s tiplima ili pomične police na nosačima u redovima rupa. Vidi Pomične police, sustav 32.	Fiksne (tipli sa spojevima)	Fiksne (tipli sa spojevima); Pomične, sustav 32, puni redovi; Pomične, sustav 32, oko polica
Šipka za vješanje	Šipka za odjeću. Vidi Ormar s pretincima i šipkom.	Nema	Nema, Cijev poprijeko, Izvlačna šipka
Visina šipke	Visina cijevi iznad dna; 0 znači 60 mm ispod police iznad ili gornje ploče. Samo uz Cijev poprijeko.	0 mm	0–3000 mm
Pomak police 1 … 10	Pomiče policu iz jednakog rasporeda: vodoravnu gore (+) ili dolje (−), pregradu udesno (+) ili ulijevo (−). Broj je redni broj police po redu dodavanja.	0 mm	−2500 do 2500 mm
Nove police u pretinac	U koji pretinac između pregrada ide sljedeća vodoravna polica, brojeći slijeva. Samo kad element ima pregradu.	1	1–11
Polica 1, Polica 2… (pretinac)	Pretinac u kojem pojedina vodoravna polica leži. Samo kad element ima pregradu.	pretinac u koji je polica dodana	1–11
Polica 1 ↑ … mm ↓ … mm	Samo prikaz: svijetli razmak iznad i ispod police (kod pregrada ← i →). Ne vidi se kad element ima i pregrade i vodoravne police.	–	–

Kako EFS računa policu (element 600 × 580 mm, 18 mm ploča, položena leđa 3 mm, bez fronte): polica je 564 × 577 mm. S frontom od 18 mm polica je 559 mm duboka. S leđima u utoru polica završava na leđima, pa je kraća i za Uvučenost leđa.

Pravila:

• Element može imati najviše 10 polica i pregrada zajedno.
• S pregradom svaka vodoravna polica leži samo u svom pretincu i raspoređuje se s policama tog pretinca.
• Nosači polica vidi se tek kad element ima vodoravnu policu.
• Polica dobije kant 0,4 mm i grupu materijala Polica.
• Dodaj → Vodoravna polica i Shift+H ne rade dok je odabrana sama polica ili više objekata. Klikni bočnicu, frontu ili drugu ploču elementa. Okomita polica ne radi na kutnom elementu.

Pazi

Kad odabereš policu i pritisneš X (ili koš u zaglavlju), obrišu se sve police i pregrade tog elementa, ne samo ta jedna.

Napomena

Polja Debljina, Odmak, Prednji urez i Stražnji urez vide se samo dok je uključeno Omogući odabir materijala (kartica EFS, okvir Web objava → Postavke). Zadano je uključeno. Ako polja ne vidiš, uključi ga.

Ručke

Okvir Ručke buši rupe za ručke na vratima i frontama ladica: prolazne rupe idu na crtež, a ručke i vijci u popis okova. Isto se podešava za cijeli projekt u Okovima projekta, pa ovdje mijenjaš samo jedan element. Detalji su u poglavlju Okovi projekta.

Opcija	Što radi	Zadano	Vrijednosti
Ručka	Vrsta ručke.	Nema	Nema, Ručka šipka, Gumb, Otvaranje na dodir
Razmak rupa	Razmak između dvije rupe ručke šipke. Samo za Ručka šipka.	128 mm	16–1200 mm
Orijentacija	Ručka šipka na vratima okomito ili vodoravno. Na ladicama je uvijek vodoravna. Samo za šipku na vratima.	Vertikalno	Vertikalno, Horizontalno
Položaj	Visina ručke na vratima. Na ladicama je ručka u sredini. Samo uz vrata.	Gornji rub	Gornji rub, Donji rub, Sredina visine
Od ruba otvaranja	Od ruba vrata na strani otvaranja do sredine ručke (ili do bliže rupe vodoravne šipke).	40 mm	10–500 mm
Od gornjeg/donjeg ruba	Od gornjeg ili donjeg ruba vrata do sredine ručke (ili do bliže rupe okomite šipke).	50 mm	10–1000 mm

Pravila:

• Otvaranje na dodir dodaje po jedan potiskivač za svaka vrata, klapnu i ladicu, bez rupa za ručku.
• Ako element nema ni vrata ni ladice, ispod polja Ručka piše Nema vrata ni fronti ladica za bušenje.
• Od ruba otvaranja i Od gornjeg/donjeg ruba skriveni su dok element nema vrata.
• Na gornjem elementu Okovi projekta ručku stavljaju na suprotni rub: Gornji rub projekta postane donji rub gornjeg elementa.

Gola profil

Gola profil je utor u bočnicama za otvaranje bez ručke. Broj određuje koliko utora element ima. U videu: otvori Gola profil i upiši Broj 2.

1. Klikni ploču elementa.
2. Otvori okvir Gola profil.
3. Klikni polje Broj, upiši broj utora i pritisni Enter.
4. Podesi Dubina te Z lokacija i Visina svakog utora.

Opcija	Što radi	Zadano	Vrijednosti
Broj	Broj utora. 0 znači bez gola profila.	0	0–3
Dubina	Koliko je utor dubok od prednjeg ruba bočnice prema natrag.	28 mm	0–200 mm
Z lokacija 1	Od gornjeg ruba bočnice do gornjeg ruba prvog utora. 0 znači da je utor otvoren prema gore (L-profil).	70 mm	0–5000 mm
Visina 1	Visina prvog utora.	70 mm	5–200 mm
Z lokacija 2	Od donjeg ruba prvog utora do gornjeg ruba drugog.	70 mm	10–5000 mm
Visina 2	Visina drugog utora.	70 mm	5–200 mm
Z lokacija 3	Od donjeg ruba drugog utora do gornjeg ruba trećeg.	70 mm	10–5000 mm
Visina 3	Visina trećeg utora.	70 mm	5–200 mm

Polja za drugi i treći utor vide se tek kad je Broj 2 ili 3.

Pravila:

• EFS ureže utor samo u lijevu i desnu bočnicu, ako ih element ima. Fronte, gornja ploča i traverze ostaju kakve jesu. Ako fronta treba ostaviti mjesto za hvat iznad sebe, skrati je sam: ladici upiši negativan Gornji prevjes, vratima negativan Gornji prevjes u okviru Fronte.
• Ako utori ne stanu u visinu bočnice, EFS sam smanji Z lokacija tako da stanu.
• Dodaj → Gola profil postavi aluminijski profil po cijeloj širini, za svaki utor jedan: L-profil za gornji utor kad je Z lokacija 1 0, inače C-profil. Gumb je siv dok element nema utora ili dok je odabrano više objekata.
• Procjena troška broji dva reza po utoru i duljinu profila (širina elementa puta broj utora).

Noge

Podesive nogice ispod elementa. Element se podigne za visinu nogica. U videu: otvori Noge i izaberi Kvadratne noge.

1. Klikni ploču elementa.
2. Otvori okvir Noge.
3. U polju Vrsta izaberi Zaobljene noge ili Kvadratne noge.
4. U polje Visina upiši visinu nogica.

Opcija	Što radi	Zadano	Vrijednosti
Vrsta	Vrsta nogica.	Nema	Nema, Zaobljene noge, Kvadratne noge
Visina	Visina nogica. Za toliko se element podigne od poda.	100 mm	10–500 mm

Visina se vidi tek kad izabereš vrstu.

Pravila:

• Element dobije četiri nogice, 60 mm od rubova.
• Visina elementa ne uključuje nogice: element visine 720 mm na nogicama od 100 mm ima gornji rub na 820 mm.
• S nogicama element ne može biti Gornji element: polje se isključi i sakrije.
• Kad postaviš Nema, nogice nestanu i element se spusti na pod.
• Nogice i vijci za njih idu u popis okova.
• L izmjenjuje nogice: Nema → Zaobljene noge → Kvadratne noge → Nema.
• Sokl ispred nogica dodaješ izbornikom Dodaj → Sokl ispod odabranih. Vidi Sokl, fileri, završne ploče i vijenac.

Okovi i spojevi

Okviri Okovi i spojevi biraju okove i spojeve samo za ovaj element. Za cijeli projekt ih biraš u Okovima projekta. Detalji su u poglavljima Okovi projekta i Spojevi: tipli, konfirmat, minifix.

U videu: otvori Okovi i spojevi, u polju Vrsta spoja izaberi Tipli, pa pritisni Alt+Z za prozirni prikaz.

Opcija	Kad se vidi	Što radi	Zadano	Vrijednosti
Tip šarke	Element ima vrata ili klapnu	Šarka iz kataloga buši čašicu, vijke i podložnu pločicu.	Bez bušenja (samo broj)	šarke iz kataloga
Auto broj šarki	Element ima vrata ili klapnu	Broj šarki po visini vrata: do 900 mm 2, do 1600 mm 3, do 2000 mm 4, iznad 5.	isključeno	uključeno, isključeno
Šarke	Auto broj šarki isključen	Broj šarki po vratima.	2	0–6
Podizni mehanizam klapne	Otvaranje gore	Mehanizam klapne. Ispod piše faktor snage, težina fronte i predloženi uređaj; crveno ako ništa ne odgovara. Vidi Gornji i visoki elementi, klapne.	Bez mehanizma (šarke)	mehanizmi iz kataloga
Tip klizača	Element ima ladice	Klizač ili box sustav iz kataloga.	Bez bušenja (samo broj)	klizači iz kataloga
Vješaci gornjeg elementa	Gornji element uključen	Vješaci i zidna šina duga kao element.	Nema	Nema, Vješaci na zidnoj šini, Vješaci pričvršćeni u zid
Vrsta spoja	Uvijek	Spoj ploča korpusa.	Nema	Nema, Tipli, Konfirmat, Minifix, Minifix i tipli
Promjer tipla	Tipli, Minifix i tipli	Promjer tipla.	8 mm	4–20 mm
Broj tipli	Tipli	Broj tipli po spoju.	2	1–10
Duljina tipla	Tipli, Minifix i tipli	Duljina tipla. Rupa u licu ide po debljini ploče, rupa u kantu uzima ostatak i 2 mm za ljepilo.	30 mm	16–100 mm
Dubina u licu	Tipli, Minifix i tipli	Dubina rupe u licu ploče. 0 znači automatski: debljina ploče minus 6 mm, najviše pola tipla.	0 mm	0–60 mm
Spojnica po spoju	Konfirmat, Minifix, Minifix i tipli	Broj konfirmata ili minifiksa po spoju.	2	1–10

Pravila:

• Ako EFS mora pomaknuti šarke da ne udaraju u police, ispod polja piše koliko je šarki pomaknuto.
• Uz Minifix i tipli uz svaki minifix ide po jedan tipl, pa polja Broj tipli nema.
• Tipli i bušenja nisu ploče: ne idu u krojnu listu. Tipli idu u popis okova.
• Alt+Z uključuje i isključuje prozirni prikaz u kojem se vide tipli i rupe.

Napomena

Na snimci polje Dubina u licu još piše Dubina rupe u li…. U sadašnjem programu piše Dubina u licu.

Konstrukcija

Okvir Konstrukcija ima pet sklopivih redaka, po jedan za svaku ploču korpusa: Leđa, Gornja strana, Donja strana, Lijeva strana i Desna strana. Klikni redak da ga otvoriš.

Leđa

Leđa su tanka ploča od 3 mm. Mogu biti položena na stražnji rub, urezana u falc ili užlijebljena u utor. U videu: otvori Leđa i promijeni Konstrukcija u Užlijebljeno.

1. Otvori Konstrukcija → Leđa.
2. U polju Konstrukcija izaberi način.
3. Podesi Debljina, a za falc i utor Uvučenost i Dubina.

Konstrukcija	Što dobiješ
Položeno	Leđa se vijčaju preko stražnjih rubova korpusa. Pokrivaju cijelu širinu i visinu elementa.
Urezano	Leđa sjede u falcu urezanom u stražnje rubove korpusa.
Užlijebljeno	Leđa ulaze u utor urezan u ploče korpusa, uvučen od stražnjeg ruba.
Nema	Element bez leđa.

Opcija	Što radi	Zadano	Vrijednosti
Konstrukcija	Način ugradnje leđa, tablica gore.	Položeno	Položeno, Urezano, Užlijebljeno, Nema
Debljina	Debljina leđa. Kod položenih leđa za toliko su bočnice, gornja i donja ploča pliće.	3 mm	3–38 mm
Razmak	Leđa su toliko manja sa svake od četiri strane. Samo za Položeno.	0 mm	0–100 mm
Lijevi prevjes, Desni prevjes, Gornji prevjes, Donji prevjes	Leđa idu toliko preko ruba na toj strani (negativno: kraća).	0 mm	−2000 do 2000 mm
Uvučenost	Od stražnjeg ruba korpusa do leđa. Samo za Urezano i Užlijebljeno.	14 mm	3–50 mm
Dubina	Dubina utora ili falca u ploči. Samo za Urezano i Užlijebljeno.	10 mm	0–15 mm

Što EFS napravi sam:

• Za Užlijebljeno stvarno ureže utor širok kao leđa i dubok kao Dubina u lijevu i desnu bočnicu, gornju i donju ploču te stražnju traverzu. Utor počinje Uvučenost od stražnjeg ruba.
• Za Urezano ureže falc od stražnjeg ruba do Uvučenost + debljina leđa, dubok kao Dubina.
• Leđa u utoru ili falcu manja su od elementa za debljinu ploče minus Dubina, sa svake strane. Element 600 × 720 mm s 18 mm pločom i Dubina 10 mm ima leđa 584 × 704 mm.
• U krojnoj listi te ploče dobiju napomenu, na primjer Užlijebljeno za leđa 3 mm debljine ili Urezano za leđa 3 mm debljine. Utor ide i u DXF i crteže ploča. Vidi Krojna lista i mjera reza.
• Police i kutije ladica završavaju na leđima: s leđima u utoru kraće su i za Uvučenost.
• Za Položeno i Urezano popis okova broji vijke za leđa, jedan na svakih 150 mm oboda. Leđa u utoru drži utor.
• Procjena troška za utor i falc broji CNC obradu po obodu elementa.

Savjet

Kad leđima u utoru ili falcu promijeniš Debljina u Svojstvima elementa, ponovo upiši Dubina leđa (ili ponovo izaberi Užlijebljeno). EFS tek tada preračuna koliko su leđa manja od elementa. Bez toga leđa ulaze u bočnice dublje ili pliće nego što piše u polju Dubina.

Gornja strana

Gornja ploča može ići između bočnica ili preko njih, a može je zamijeniti par traverzi. U videu: otvori Gornja strana, promijeni Lijevi spoj u Neprekidno, pa vrati na Uvučeno.

1. Otvori Konstrukcija → Gornja strana.
2. U polju Konstrukcija izaberi punu ploču ili traverze.
3. Za punu ploču izaberi Lijevi spoj i Desni spoj.

Konstrukcija	Što dobiješ
Standardno	Puna gornja ploča.
Dvostruke poprečne ploče	Dvije traverze, sprijeda i straga.
Prednja poprečna ploča	Samo prednja traverza.
Stražnja poprečna ploča	Samo stražnja traverza.
Nema	Bez gornje ploče.

Opcija	Kad se vidi	Što radi	Zadano	Vrijednosti
Konstrukcija	Uvijek	Tablica gore.	Standardno	5 načina
Debljina	Sve osim Nema	Debljina gornje ploče ili traverzi.	18 mm	0–100 mm
Lijevi spoj, Desni spoj	Standardno	Uvučeno: gornja ploča je između bočnica. Neprekidno: gornja ploča ide preko bočnice, a bočnica je za debljinu gornje ploče niža.	Uvučeno	Uvučeno, Neprekidno
Lijevi prevjes, Desni prevjes	Spoj Neprekidno	Gornja ploča prelazi toliko preko vanjske strane bočnice.	0 mm	0–2000 mm
Uvučenost	Sve osim Nema	Gornja ploča ili traverze spuštene su toliko ispod gornjeg ruba elementa.	0 mm	0–1000 mm
Prednja poprečna ploča	Traverza sprijeda	Horizontalno: traverza leži. Vertikalno: traverza stoji na kantu.	Horizontalno	Horizontalno, Vertikalno
Prednji urez	Standardno i traverza sprijeda	Ploča ili prednja traverza uvučena je toliko od prednjeg ruba.	0 mm	−1000 do 1000 mm
Širina prednje poprečne ploče	Traverza sprijeda	Širina prednje traverze.	60 mm	10–500 mm
Stražnja poprečna ploča	Traverza straga	Kao za prednju.	Horizontalno	Horizontalno, Vertikalno
Stražnji urez	Standardno i traverza straga	Ploča ili stražnja traverza uvučena je toliko od stražnjeg ruba.	0 mm	−1000 do 1000 mm
Širina stražnje poprečne ploče	Traverza straga	Širina stražnje traverze.	60 mm	10–500 mm

Kako EFS računa gornju ploču (element 600 × 580 mm, 18 mm ploča, položena leđa 3 mm, bez fronte): uz oba spoja Uvučeno gornja ploča je 564 × 577 mm, a bočnice su visoke 720 mm. Uz oba spoja Neprekidno gornja ploča je 600 mm široka, a bočnice 702 mm visoke.

Traverze umjesto gornje ploče

Donji kuhinjski elementi umjesto pune gornje ploče imaju dvije traverze, na koje ide radna ploča. U videu: u Gornja strana izaberi Konstrukcija: Dvostruke poprečne ploče.

Pravila:

• Traverze su između bočnica: široke su kao unutarnja širina elementa (564 mm kod elementa od 600 mm s 18 mm bočnicama).
• Kad izabereš traverze, oba spoja se vrate na Uvučeno, a polja spojeva i prevjesa nestanu.
• Kod leđa u utoru ili falcu i stražnja traverza dobije utor.
• Shift+T izmjenjuje gornju stranu: Nema → Standardno → Dvostruke poprečne ploče → Prednja poprečna ploča → Stražnja poprečna ploča → Nema.

Napomena

Kad postaviš Nema, gornja ploča nestane i njena debljina se računa kao 0. Kad se vratiš na Standardno, ploča se vrati sa starom debljinom.

Donja strana

Ista polja i isti izbor kao Gornja strana: Standardno, Dvostruke poprečne ploče, Prednja poprečna ploča, Stražnja poprečna ploča, Nema. Traverze se zovu Donja poprečna ploča sprijeda i Donja poprečna ploča straga.

Razlike:

• Uvučenost ovdje podiže dno (ili donje traverze) iznad donjeg ruba elementa. Bočnice ostaju do dna, pa mogu služiti kao podnožje. Ladice i police počinju iznad podignutog dna.
• Spoj Neprekidno znači da dno ide ispod bočnice, a bočnica je za debljinu dna kraća.
• Za donju stranu nema tipke kao Shift+T.

Lijeva i desna strana

Bočnice elementa. Retci Lijeva strana i Desna strana imaju ista polja.

Opcija	Što radi	Zadano	Vrijednosti
Konstrukcija	Standardno: bočnica postoji. Nema: bez bočnice.	Standardno	Standardno, Nema
Debljina	Debljina bočnice.	18 mm	0–100 mm
Prednji urez	Bočnica je toliko kraća od prednjeg ruba.	0 mm	−1000 do 1000 mm
Stražnji urez	Bočnica je toliko kraća od stražnjeg ruba.	0 mm	−1000 do 1000 mm
Gornji prevjes	Bočnica ide toliko iznad gornjeg ruba (negativno: niža).	0 mm	−2000 do 2000 mm
Donji prevjes	Bočnica ide toliko ispod donjeg ruba (negativno: viša).	0 mm	−2000 do 2000 mm

Polja osim Konstrukcija vide se samo za Standardno.

Pravila:

• Kad bočnici postaviš Nema, njena debljina se računa kao 0: gornja i donja ploča, traverze i police idu do ruba elementa. Tako slažeš elemente koji dijele bočnicu sa susjedom.
• Gola utor ide samo u bočnice koje postoje.

Povezani elementi

Povezani elementi idu zajedno s ovim elementom: kad ga pomakneš, pomaknu se i oni, s razmakom koji upišeš. Koristi se za niz elemenata i za ormar s nadogradnjom. Detalji su u poglavljima Donji elementi i kutni element i Ormar s pretincima i šipkom.

1. Odaberi element, pa sa Shift + klik dodaj drugi element.
2. Otvori okvir Povezani elementi i klikni Poveži s odabranim korpusom.
3. Ili u polje Lijeva strana, Desna strana, Iznad ili Ispod izaberi element sam.

Opcija	Što radi	Zadano	Vrijednosti
Poveži s odabranim korpusom	Drugi odabrani element postane lijevi, desni, gornji ili donji susjed aktivnog. Vidi se kad su odabrana dva elementa; inače piše Odaberi još jedan korpus da ga povežeš.	–	gumb
Prikaži ID-ove	Prikaže interne nazive elemenata u sceni, po kojima ih biraš u poljima ispod.	isključeno	uključeno, isključeno
Lijeva strana, Desna strana, Iznad, Ispod	Element koji stoji s te strane.	prazno	elementi scene
Lijevi pomak, Desni pomak, Gornji pomak, Donji pomak	Razmak između ovog elementa i susjeda.	0 mm	−5000 do 5000 mm
Uključi u skaliranje: Širina, Dubina, Visina	Kad ovom elementu promijeniš tu mjeru, povezani elementi dobiju istu mjeru.	isključeno	uključeno, isključeno

Pravila:

• Susjed slijedi samo element u čijem je polju upisan, ne cijeli lanac.
• Kad ovom elementu promijeniš širinu, desni susjed se pomakne uz njega.

Pazi

Kad obrišeš element, obrišu se i elementi upisani u njegova polja Lijeva strana, Desna strana, Iznad i Ispod. Ako želiš zadržati susjeda, prvo isprazni polje.

Kutni element

Kutni element je element u obliku slova L za kut kuhinje. Jedan krak ide uz širinu elementa, drugi uz dubinu, a svaki ima svoja vrata. Vrata se u unutarnjem kutu L-a zatvaraju uz dvije uske ploče kutnog spoja. Dodaješ ga s Dodaj → Kutni element ili Shift+C, ili iz predložaka. Kad ga odabereš, kartica EFS - Element ima okvir Svojstva kutnog elementa i svoje podokvire. Kako ga staviti u kut prostorije, piše u poglavlju Donji elementi i kutni element.

Ploče kutnog elementa (nazivi iz popisa Dijelovi elementa):

Ploča	Gdje je
Bočna desna 2	Stražnja stijenka cijelom širinom elementa.
Bočna lijeva 2	Bočna stijenka cijelom dubinom elementa, uz drugi zid.
Bočna desna 1	Završna bočnica kraka uz širinu.
Bočna lijeva 1	Završna bočnica kraka uz dubinu.
Kutna gornja, Kutna donja, Kutna polica 1 do 3	Gornja ploča, dno i police u obliku slova L.
Vrata desna	Vrata na kraku uz širinu.
Vrata lijeva	Vrata na kraku uz dubinu.
Kutna desna, Kutna lijeva	Uske ploče kutnog spoja u unutarnjem kutu, u ravnini vrata.
Leđa lijeva, Leđa desna	Ploče koje zatvaraju izrez u stražnjem kutu. Postoje samo s izrezom.

Kutni element nema tanka leđa: stražnje stijenke su ploče iste debljine kao korpus.

Svojstva kutnog elementa

Opcija	Što radi	Zadano	Vrijednosti
Širina	Vanjska širina L-elementa.	1200 mm	100–5000 mm
Dubina	Vanjska dubina L-elementa.	1160 mm	100–5000 mm
Visina	Visina, bez nogica.	720 mm	100–5000 mm
Debljina	Debljina svih ploča kutnog elementa, i vrata.	18 mm	0–100 mm
Police	Broj polica, na jednakim razmacima po visini.	1	0–3
Gornji element	Kao kod običnog elementa. Vidi se samo bez nogica.	isključeno	uključeno, isključeno
Z rotacija, Naziv, Napomena	Kao kod običnog elementa.	–	–

Prednja strana

Opcija	Što radi	Zadano	Vrijednosti
Širina	Otvor na kraku uz širinu: od unutarnjeg kuta do kraja elementa. Drugi krak je dubok Širina elementa minus ova mjera.	638 mm (novi kutni element)	0–5000 mm
Dubina	Otvor na kraku uz dubinu: od unutarnjeg kuta do prednjeg kraja elementa. Krak uz širinu dubok je Dubina elementa minus ova mjera.	598 mm (novi kutni element)	0–5000 mm
Razmak	Fuga oko vrata. Vrata su niža od elementa za jedan Razmak, pola gore i pola dolje.	2 mm	0–100 mm
Šarke	Broj šarki po vratima.	2	0–6
Tip šarke	Šarka iz kataloga.	Bez bušenja (samo broj)	šarke iz kataloga

Kako EFS računa vrata kutnog elementa (zadane mjere): Vrata desna su široka Širina − širina kutnog spoja − 2 × Razmak = 638 − 60 − 4 = 574 mm. Vrata lijeva su široka Dubina − dubina kutnog spoja − 2 × Razmak − Debljina = 598 − 60 − 4 − 18 = 516 mm. Oba su visoka 720 − 2 = 718 mm.

Ručke: ista polja kao okvir Ručke običnog elementa.

Izrez

Opcija	Što radi	Zadano	Vrijednosti
Širina	Širina izreza u stražnjem kutu elementa (uz oba zida), na primjer za stup ili cijevi.	0 mm	0–5000 mm
Dubina	Dubina izreza.	0 mm	0–5000 mm

Izrez nastane tek kad su obje mjere veće od 0. Tada se stražnje stijenke, gornja ploča, dno i police skrate oko izreza, a izrez zatvore ploče Leđa lijeva i Leđa desna.

Kutni spoj (u popisu dijelova Kutna desna i Kutna lijeva)

Opcija	Što radi	Zadano	Vrijednosti
Širina	Širina ploče Kutna desna, uz Vrata desna. 0 je uklanja.	60 mm	0–500 mm
Dubina	Širina ploče Kutna lijeva, uz Vrata lijeva. 0 je uklanja.	60 mm	0–500 mm

Ploče kutnog spoja su u grupi materijala fronti (F 1, na gornjem elementu F 2).

Noge

Opcija	Što radi	Zadano	Vrijednosti
Vrsta	Vrsta nogica.	Nema	Nema, Zaobljene noge, Kvadratne noge
Visina	Visina nogica.	100 mm	10–500 mm

Pravila:

• Kutni element ima šest nogica, a s izrezom (obje mjere veće od 0) sedam.
• Shift+H dodaje policu, do najviše tri. Kutni element nema pregrade, ladice ni spojeve korpusa.
• Okovi projekta daju kutnom elementu samo šarke i ručke.
• Okvir Svojstva kutnog elementa vidi se samo dok je odabran jedan objekt.

Česte greške i rješenja

Kartica EFS - Element je prazna ili je nema. Nijedna ploča elementa nije odabrana ili si u načinu uređivanja. Klikni ploču elementa u 3D pogledu. Ako u zaglavlju piše Edit Mode, pritisni Tab.

Izabrao sam Vanjske ladice, a ladica nema. Broj je 0. Upiši broj ladica i pritisni Enter. Ili pritisni D.

Fronte su nestale kad sam dodao ladice. Element ima ili fronte ili ladice. Za element s vratima i ladicom složi dva elementa jedan na drugi i poveži ih (Povezani elementi, Iznad/Ispod). Tako je složen predložak Vrata i ladica među donjim kuhinjskim elementima. Vidi Predlošci i Moji predlošci.

Vodoravna polica je siva u izborniku Dodaj. Odabrana je polica ili više objekata. Klikni jednu bočnicu ili frontu elementa.

Obrisao sam jednu policu, a nestale su sve. Brisanje police briše sve police i pregrade elementa. Vrati s Ctrl+Z i polici koju ne želiš daj Pomak, ili ih dodaj ponovno.

Ne vidim polje Gornji element. Element ima nogice. Postavi Noge → Vrsta: Nema.

Ne vidim polja Uvučenost i Dubina za leđa. Vide se samo za Urezano i Užlijebljeno. Polje Razmak se vidi samo za Položeno.

Ne vidim Lijevi prevjes kod gornje strane. Vidi se samo kad je Lijevi spoj Neprekidno. Kod traverzi spojeva nema.

Bočnice su pliće nego što sam očekivao. Dubina elementa uključuje frontu i položena leđa. Element dubine 580 mm s vratima od 18 mm i leđima od 3 mm ima bočnice od 559 mm. Ako trebaš bočnice od 580 mm, upiši Dubina 601 mm.

U krojnoj listi nema fronti. Fronte su skrivene s Shift+F. Vrati ih ikonom fronti u zaglavlju i ponovi izvoz.

Gumb Gola profil u izborniku Dodaj je siv. Element nema gola utor. U okviru Gola profil upiši Broj veći od 0 i odaberi samo jednu ploču elementa.

Nakon brisanja elementa nestao je i susjed. Susjed je bio upisan u Povezani elementi obrisanog elementa. Vrati s Ctrl+Z, isprazni polje i obriši ponovo.

Prečaci u ovom poglavlju

Tipka	Radnja
N	Bočna traka s karticama uključi / isključi
Shift+A	Izbornik Dodaj (isti kao gumb Dodaj u zaglavlju)
Shift+H	Nova vodoravna polica u odabranom elementu
Shift+V	Nova okomita polica (pregrada) u odabranom elementu
Shift+C	Novi kutni korpus
O	Otvori / zatvori vrata i ladice odabranog elementa
F	Sljedeća fronta: Nema, lijevo, desno, dvoja vrata, pa isto s Uvučeno
Shift+F	Sakrij fronte u sceni
D	Sljedeći raspored ladica: vanjske 1–5, unutarnje 1–5, bez ladica
L	Sljedeće nogice: zaobljene, kvadratne, bez nogica
Shift+T	Sljedeći vrh: puna ploča, traverze, bez gornje ploče
U	Gornji / donji element
Alt+Z	Prozirni prikaz: vide se tipli i bušenja
X	Obriši: element, ili sve police elementa ako je odabrana polica
Ctrl+Z	Poništi zadnju radnju

Tipke F, D, L, Shift+T i U rade i na više odabranih elemenata: svi dobiju sljedeće stanje aktivnog elementa. Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Dekori, kant i materijali
