Jak je skříňka sestavena

Skříňka v Easy Form Studio se skládá z desek a každou z nich nastavíte na kartě EFS - Skříňka: boky, vrch a dno, traverzy, záda, čela, zásuvky, police, nožky, profil Gola a spoje. Tato kapitola prochází kartu panel po panelu, v pořadí rozhraní, a u každého pole říká, co se stane s deskami a v kusovníku.

Video: A03 Jak je skříňka sestavena

Stejný postup ve videu dlouhém dvě a půl minuty (video v angličtině).

Přehrát na YouTube

Ukažte mi to v programu

Interaktivní průvodci Čela a zásuvky (3 min) a Záda a konstrukce (2 min) vám přímo v programu krok za krokem ukážou, kam kliknout a co napsat. Na kartě EFS otevřete panel Interaktivní průvodci a vedle průvodce klikněte na Spustit. Nabídne vám je i AI asistent, když se zeptáte, jak na to.

Než začnete

• Otevřete projekt s alespoň jednou skříňkou. Jak přidat skříňku, vysvětluje kapitola Rozhraní a vaše první skříňka.
• Klikněte na kteroukoli desku skříňky. Karta EFS - Skříňka vždy ukazuje celou skříňku, ke které deska patří, a záhlaví ukazuje název desky, na kterou jste klikli.
• Pokud postranní panel není otevřený, podržte ukazatel myši nad 3D zobrazením a stiskněte N.
• Panely pod Vlastnosti skříňky jsou zavřené. Panel otevřete kliknutím na jeho název (Čelo, Zásuvky, Konstrukce…).

Z čeho se skříňka skládá

Nová skříňka je otevřený korpus z pěti desek. Zbytek přidáte podle potřeby.

Deska	Název v seznamu Dílce skříňky a v kusovníku	Kdy existuje
Boky	Levá strana, Pravá strana	Vždy, pokud je nenastavíte na Žádné
Vrchní deska	Vrch	Když je vrch Standardní
Traverzy	Horní traverza přední, Horní traverza zadní (dole: Dolní traverza…)	Když vrch nebo dno sestavíte z traverz
Dno	Dno	Když je dno Standardní
Záda	Záda	Vždy, pokud je nenastavíte na Žádné
Čela	Dvířka levá, Dvířka pravá, Dvířka horní, Dvířka dolní	Když v panelu Čelo zvolíte dvířka nebo výklop
Zásuvky	Pět dílců pro každou zásuvku: Čelo zásuvky 1, Levý bok zásuvky 1, Pravý bok zásuvky 1, Dno zásuvky 1, Záda zásuvky 1	Když v panelu Zásuvky zvolíte typ a počet
Police a příčky	Police vodorovná, Police svislá	Když je přidáte (Shift+H, Shift+V)
Nožky	Nejsou to desky: jdou do seznamu kování	Když v panelu Nožky zvolíte typ

Pravidla, která platí pro celou skříňku:

• Šířka, Hloubka a Výška jsou vnější rozměry skříňky. Hloubka zahrnuje čela a přiložená záda, výška nezahrnuje nožky.
• Čelo a přiložená záda zmenšují hloubku boků, vrchu a dna. Příklad: skříňka hluboká 580 mm s přiloženými zády 3 mm má boky hluboké 577 mm. Když přidáte dvířka 18 mm, boky budou hluboké 559 mm a celá skříňka zůstane 580 mm.
• Deska, kterou nastavíte na Žádné, je skrytá a nejde do kusovníku.
• Skříňka má buď čela, nebo zásuvky. Když zvolíte typ čela, zásuvky zmizí, a naopak.
• Každá změna pole okamžitě přestaví desky, vrtání a kolíky. Dekor čel zůstane, když změníte typ čela nebo počet zásuvek.
• Nová skříňka dostane výchozí hodnoty z tabulek níže. Pokud máte uložené Moje nastavení, začne od vaší konstrukce (viz Rychlejší práce) a kování a spoje převezme z Kování projektu (viz Kování projektu).

Názvy polí

Stejné slovo v rozhraní znamená v každém panelu totéž. Všechny rozměry jsou v mm.

Název v rozhraní	Chorvatské rozhraní	Co znamená na desce
Přesah (levý, pravý, horní, dolní)	Prevjes	Jak daleko deska přesahuje přes hranu skříňky nebo sousední desky; záporná hodnota ji zkracuje.
Zapuštění	Uvučenost	U vrchu a dna: o kolik je deska snížená pod horní hranu nebo zvýšená nad dolní hranu skříňky. U zad: o kolik jsou záda posunutá dovnitř od zadní hrany korpusu.
Přední odsazení, Zadní odsazení	Prednji urez, Stražnji urez	O kolik je deska kratší než přední nebo zadní hrana korpusu, takže je posunutá dovnitř.
Spára	Razmak	U čel: spára mezi hranou čela a hranou skříňky. U přiložených zad: o kolik jsou záda na každé straně menší.
Vůle	Odmak	U polic: o kolik je police užší než světlá šířka, polovina vlevo a polovina vpravo.
Hloubka (záda)	Dubina	Jak hluboká je drážka nebo polodrážka v desce.
Tloušťka	Debljina	Tloušťka desky.

Postup z videa

Video prochází celou konstrukci na dvou prázdných skříňkách. Stejné kroky s odkazy na podrobnosti:

1. Klikněte na desku první skříňky a otevřete kartu EFS - Skříňka.
2. Otevřete Konstrukce: uvnitř jsou Záda, Vrch, Dno, Levá strana a Pravá strana.

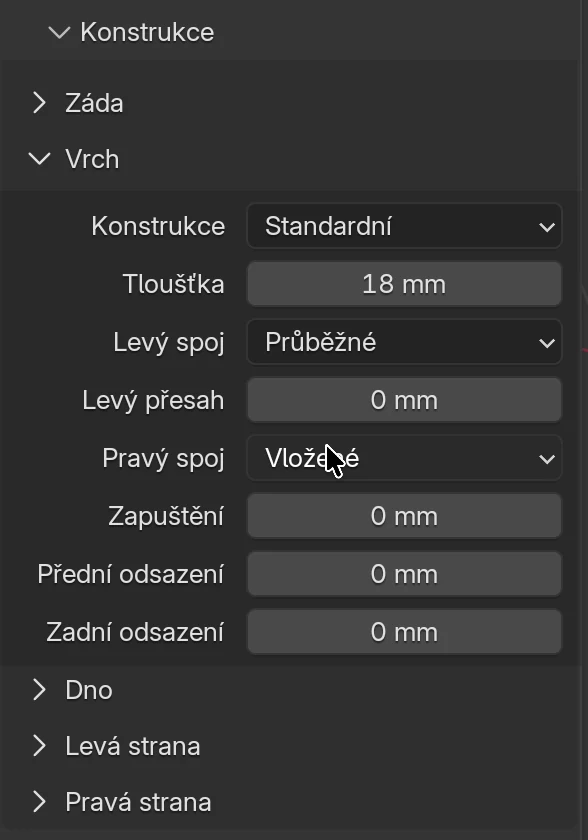

3. V sekci Vrch změňte Levý spoj na Průběžné: vrchní deska přejde přes levý bok. Vraťte ho na Vložené. Viz Vrch.

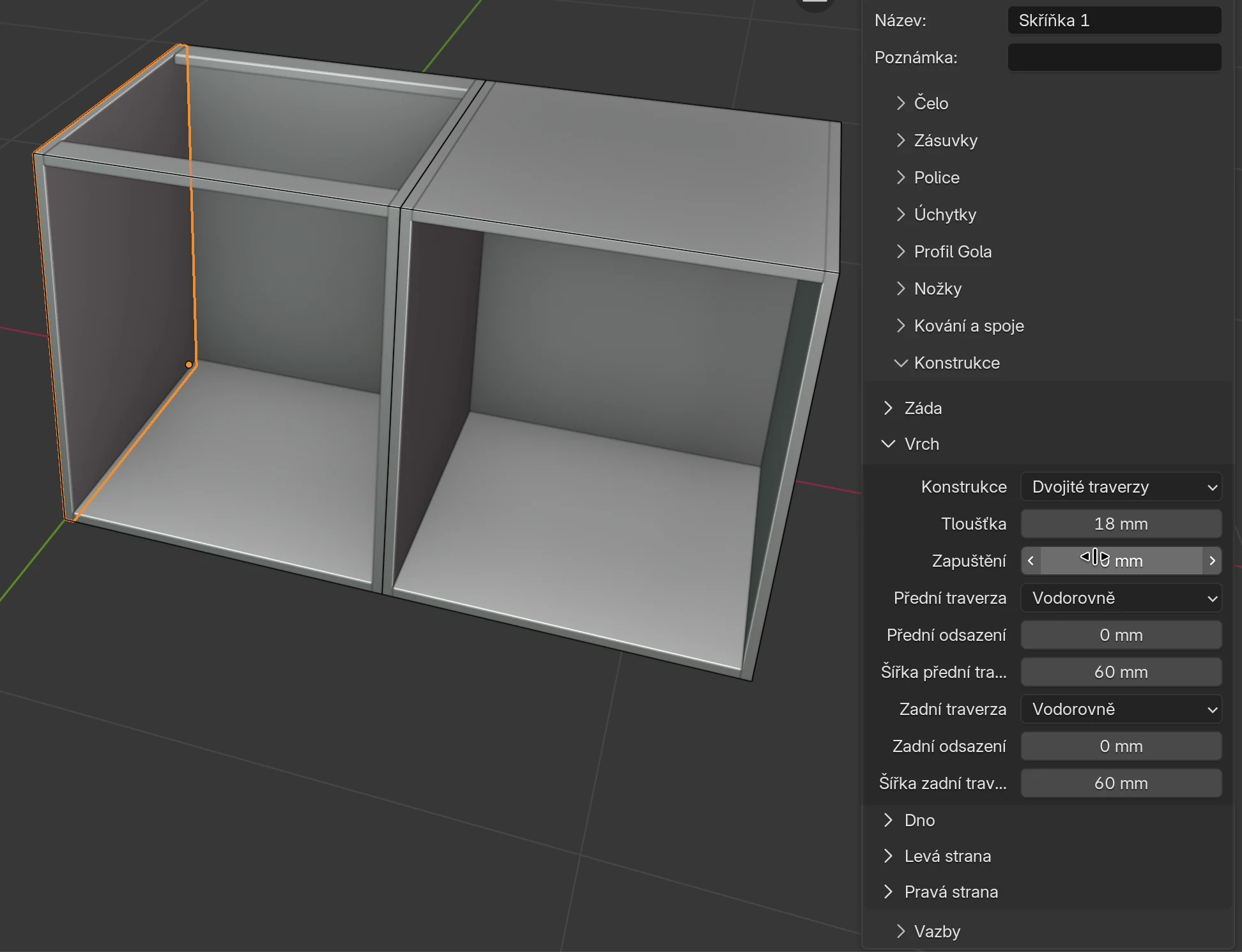

4. V sekci Vrch změňte Konstrukce na Dvojité traverzy: místo celé desky dostanete dvě traverzy. Viz Traverzy místo vrchní desky.

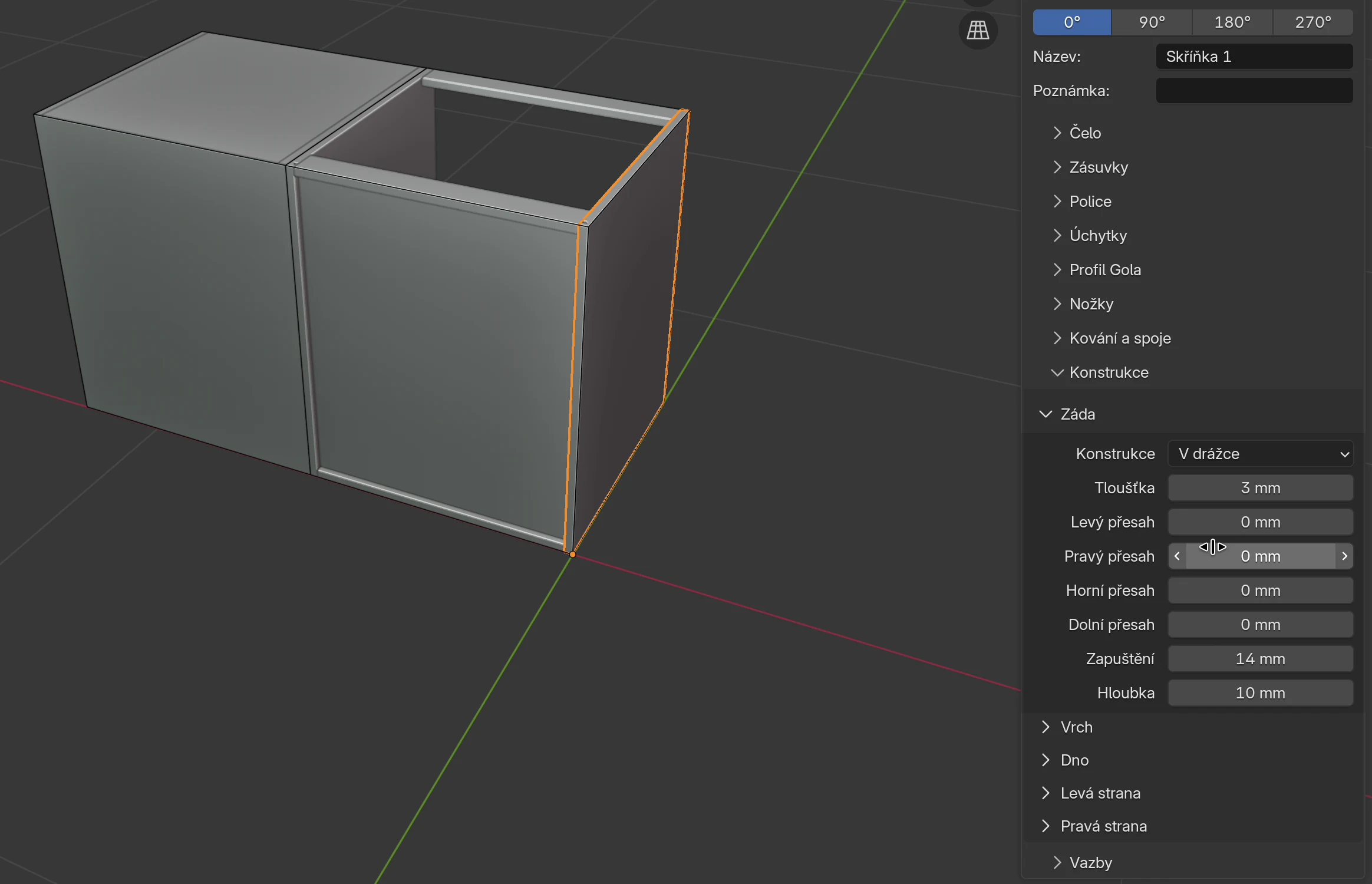

5. V sekci Záda změňte Konstrukce z Přiložená na V drážce. Viz Záda.

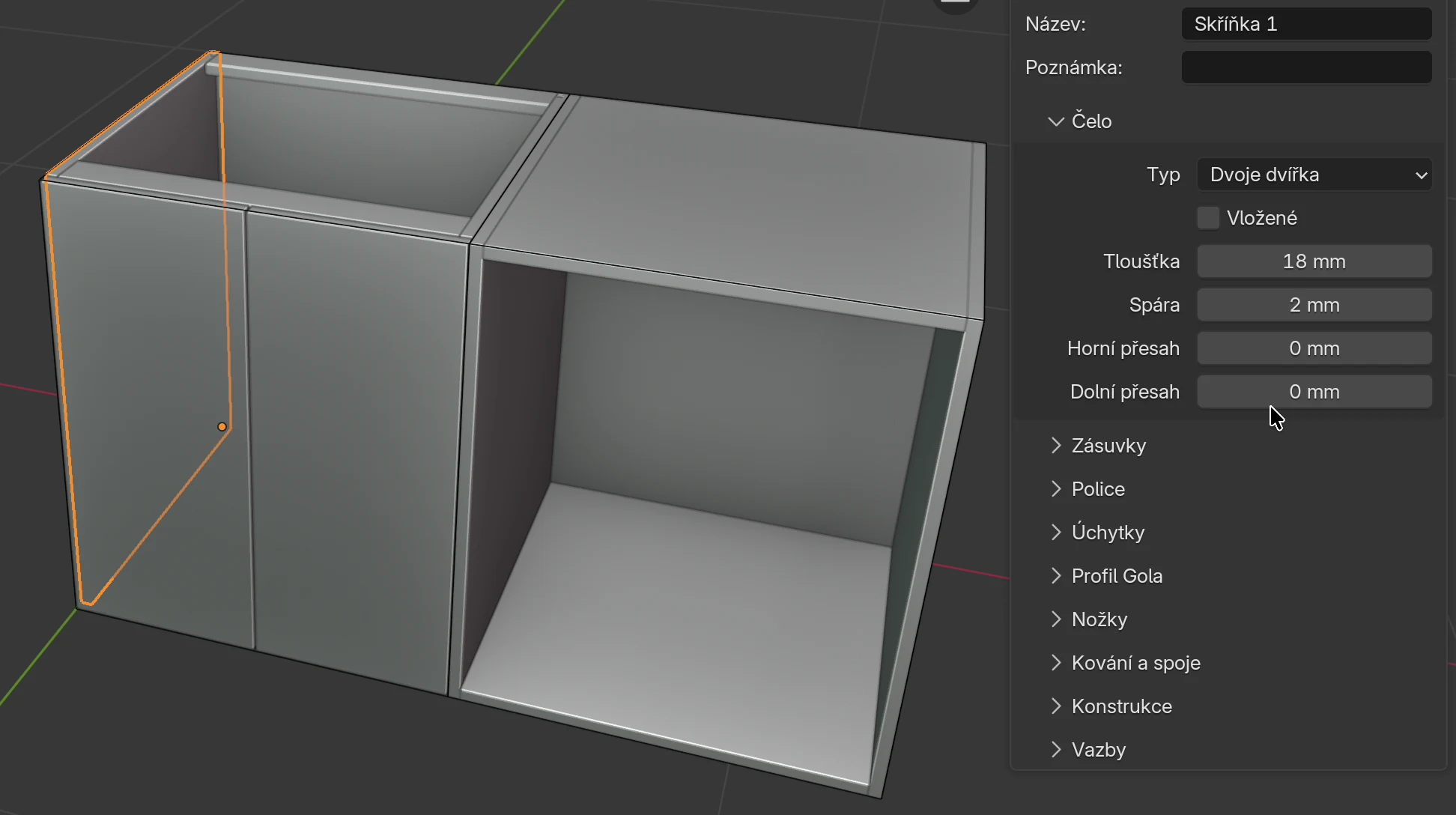

6. V panelu Čelo zvolte Typ: Dvoje dvířka. Viz Čelo.
7. V záhlaví klikněte na Přidat → Vodorovná police (nebo stiskněte Shift+H). Stiskněte O, abyste otevřeli dvířka a viděli polici, a pak znovu O, abyste je zavřeli. Viz Police.
8. Klikněte na desku druhé skříňky. V panelu Zásuvky zvolte Typ: Vnější zásuvky a zadejte Počet 3. Viz Zásuvky.

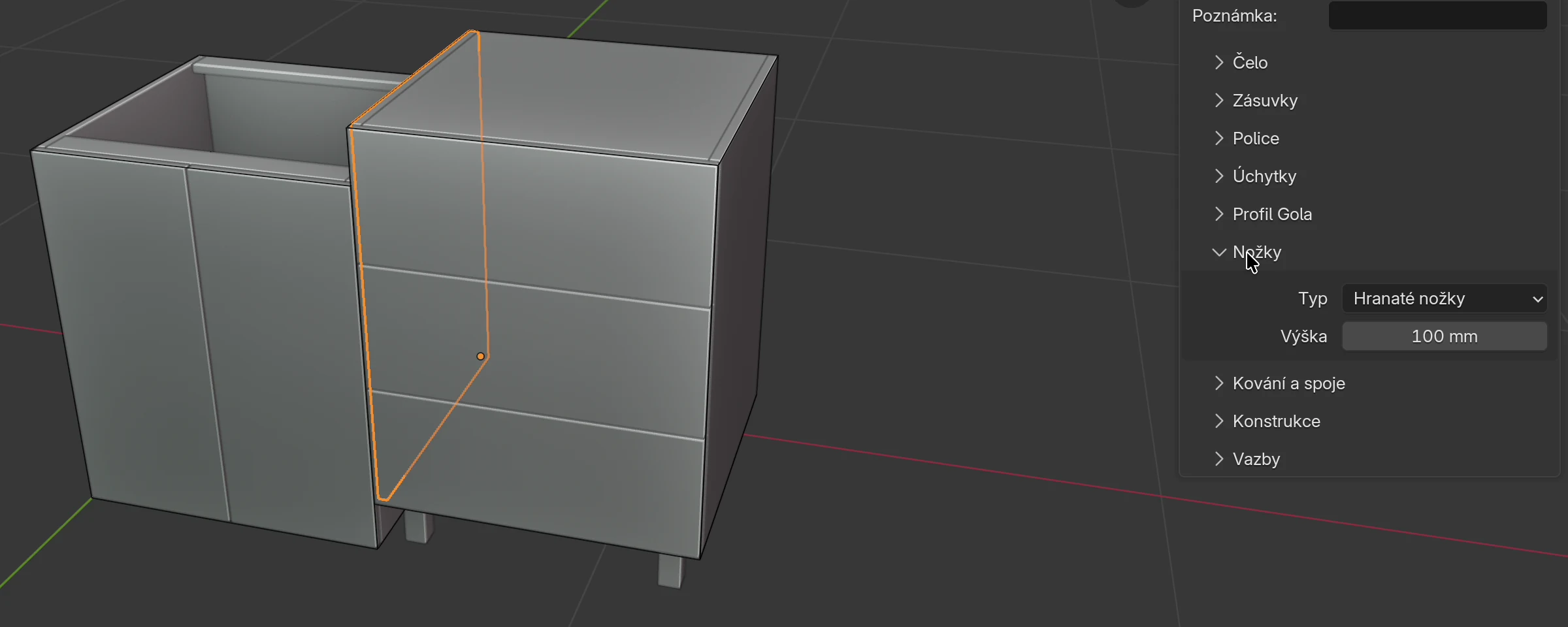

9. V panelu Nožky zvolte Hranaté nožky. Viz Nožky.

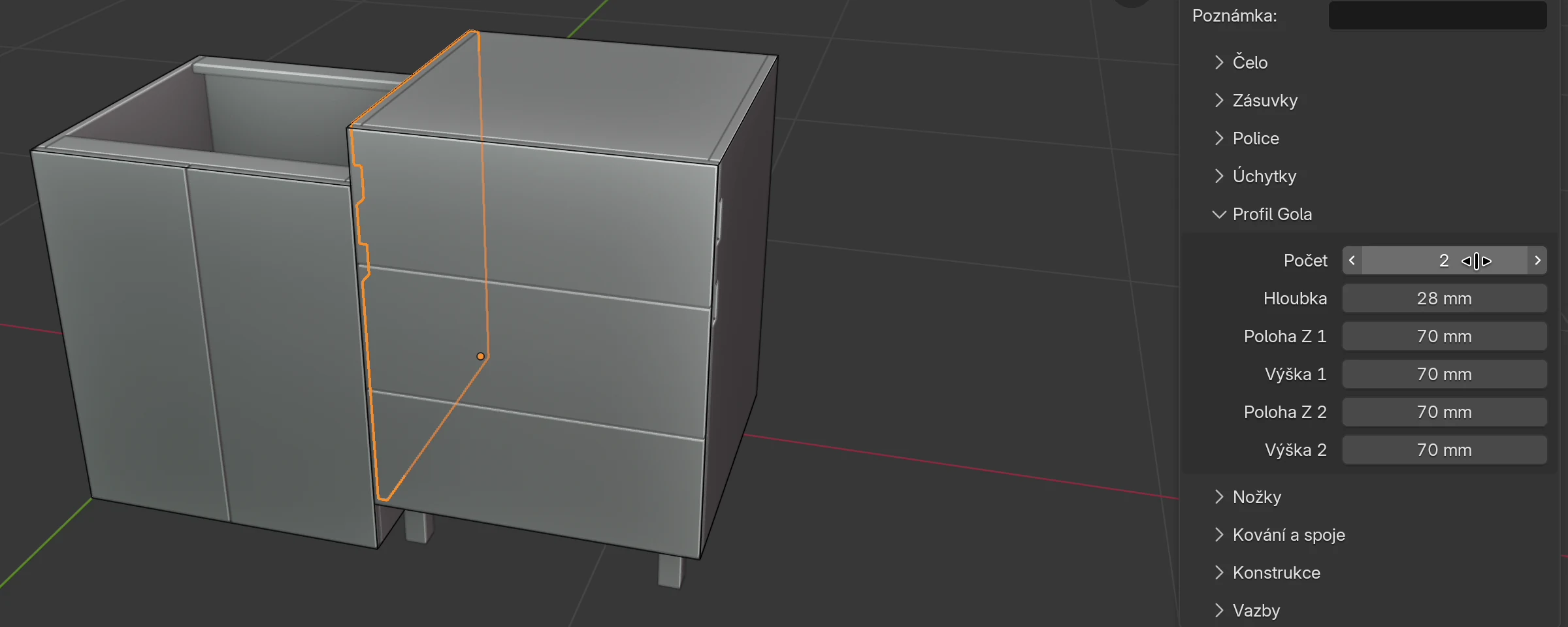

10. V panelu Profil Gola zadejte Počet 2. Viz Profil Gola.

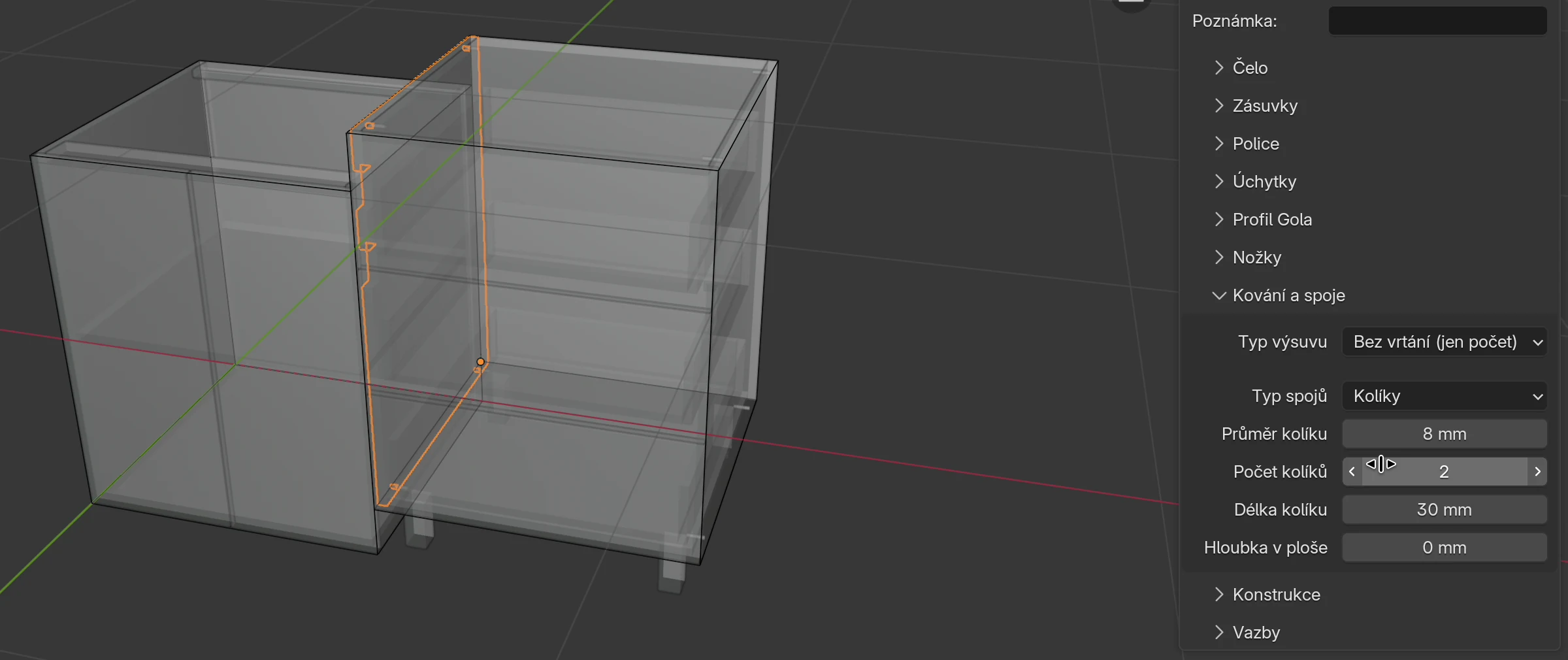

11. V panelu Kování a spoje zvolte Typ spojů: Kolíky. Stiskněte Alt+Z pro zobrazení X-Ray, ve kterém kolíky vidíte, a pak znovu Alt+Z. Viz Kování a spoje.

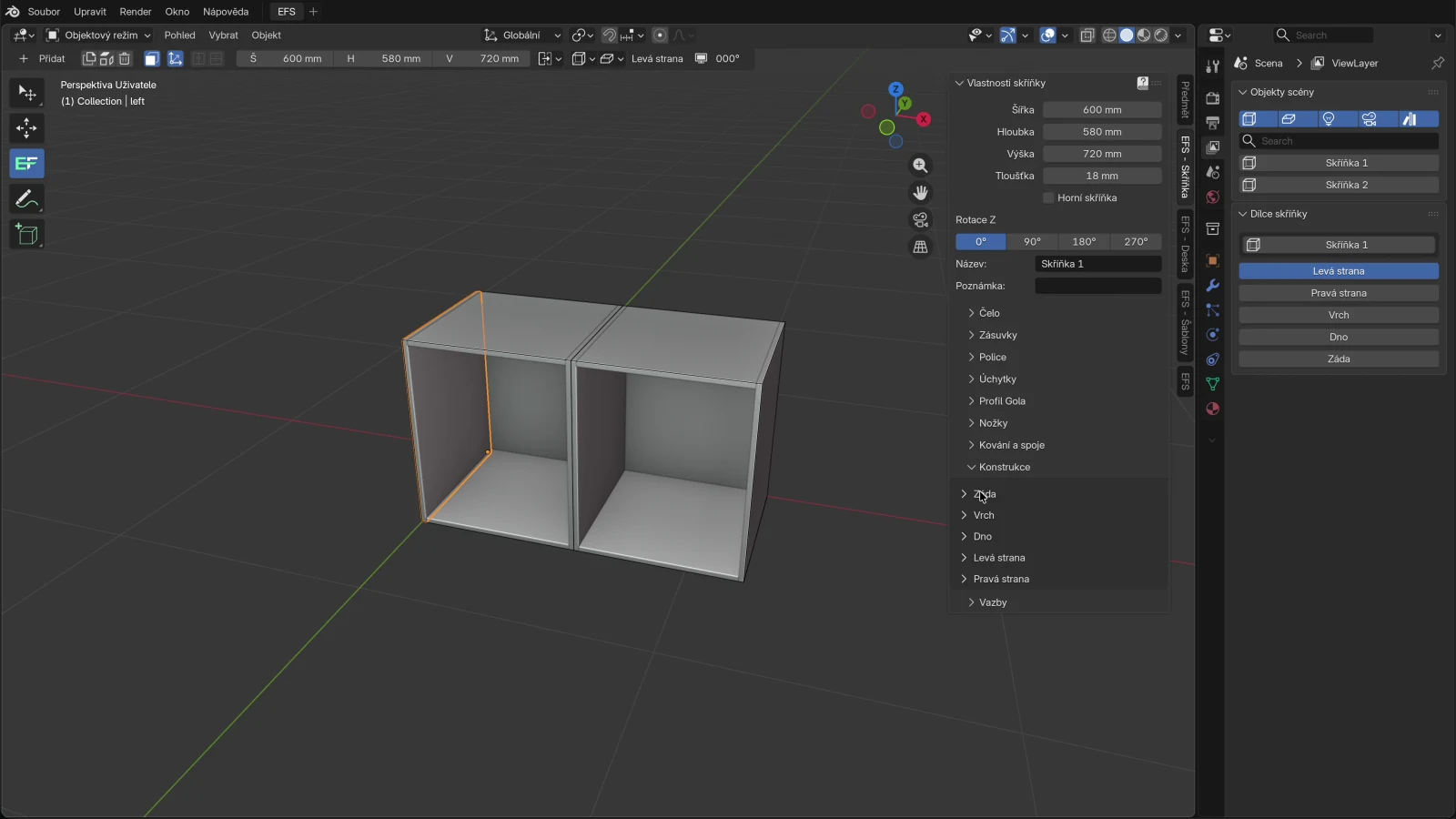

Karta EFS - Skříňka

Panely jsou na kartě v tomto pořadí:

Panel	K čemu slouží
Vlastnosti skříňky	Rozměry, tloušťka desek, horní skříňka, rotace, název a poznámka
Čelo	Dvířka a výklopy
Zásuvky	Vnější nebo vnitřní zásuvky a nastavení každé zásuvky
Police	Rozměry polic a příček, podpěrky polic, šatní tyč, posuny a přihrádky
Úchytky	Vrtání pro úchytky, nebo otevírání dotykem
Profil Gola	Drážky v bocích pro otevírání bez úchytky
Nožky	Stavitelné nožky
Kování a spoje	Panty, výsuvy, výklopné kování, závěsy a spoje korpusu
Konstrukce	Záda, Vrch, Dno, Levá strana, Pravá strana
Vazby	Sousední skříňky, které jdou spolu s touto

Rohová skříňka má vlastní kartu s jinými panely. Viz Rohová skříňka.

Vlastnosti skříňky

Horní část karty, vždy otevřená.

Možnost	Co dělá	Výchozí	Hodnoty
Šířka	Vnější šířka. Vrch a dno, traverzy, záda, čela, zásuvky a police se přizpůsobí samy.	600 mm	100–5000 mm
Hloubka	Vnější hloubka, včetně čela a přiložených zad.	580 mm	100–5000 mm
Výška	Vnější výška korpusu, bez nožek.	720 mm	100–5000 mm
Tloušťka	Tloušťka korpusu: nastaví stejnou tloušťku bokům, dnu, vrchu a všem policím. Čela a záda mají vlastní tloušťku.	18 mm	0–100 mm
Horní skříňka	Ze skříňky se stane horní skříňka: zvedne se na výšku z pole Výška horních skříněk (karta EFS, panel Vlastnosti scény) a její čela přejdou do skupiny materiálu F 2. Když ji vypnete, skříňka klesne na podlahu a čela se vrátí do F 1.	vypnuto	zapnuto, vypnuto
Rotace Z	Otočí skříňku kolem svislé osy.	0°	0°, 90°, 180°, 270°
Název	Název skříňky v seznamech a exportech.	Skříňka 1, Skříňka 2…	volný text
Poznámka	Vaše poznámka ke skříňce.	prázdné	volný text

Pravidla:

• Horní skříňka se ukazuje, jen dokud skříňka nemá nožky. Když zvolíte nožky, sama se vypne.
• Tloušťku jednotlivých desek můžete změnit i zvlášť, v panelu Konstrukce. Tloušťka zde je všechny vrátí na jednu hodnotu.
• Pokud je skříňka navázaná na sousedy, objeví se pod polem Šířka řádek Šířka spoje (součet šířek se spárami) a pod polem Výška řádek Výška spoje. Viz Vazby.
• Když vyberete víc skříněk, horní část panelu říká, kolik jich je vybraných a že pole ukazují aktivní skříňku. Najdete tam tlačítka Kopírovat na vybrané skříňky a Zarovnat k aktivní a se dvěma vybranými i Vyplnit mezeru a Navázat na vybranou skříňku. Podrobnosti jsou v kapitole Rychlejší práce.

Pozor

Tloušťka nastaví stejnou hodnotu i bokům a dnu, které jste v panelu Konstrukce nastavili na Žádné. Vrch a dno, traverzy a police se pak zkrátí, jako by tam bok byl, a příčky se zvednou, jako by tam bylo dno. Pokud skříňka nemá bok nebo dno, měňte tloušťku v panelu Konstrukce, u každé desky zvlášť. Pokud se to už stalo, nastavte tuto stranu na Standardní a pak znovu na Žádné.

Čelo

Dvířka a výklopy skříňky. Ve videu: klikněte na Čelo, otevřete rozbalovací nabídku Typ a zvolte Dvoje dvířka.

1. Klikněte na desku skříňky.
2. Otevřete panel Čelo.
3. V poli Typ zvolte typ čela.
4. Podle potřeby upravte pole Tloušťka, Spára a přesahy.
5. Panty a výklopné kování zvolíte v panelu Kování a spoje.

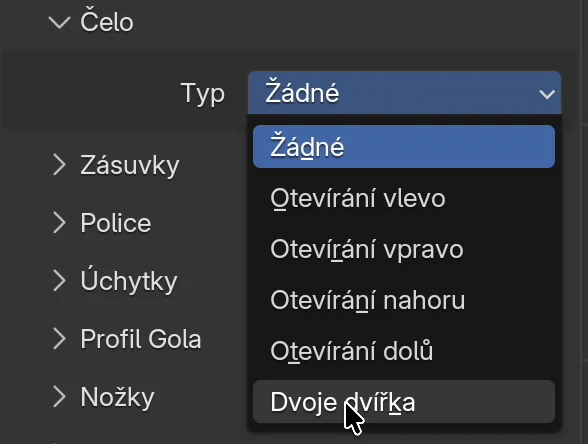

Typ čela

Typ	Co dostanete
Žádné	Skříňku bez čela.
Otevírání vlevo	Jedna dvířka s panty vlevo.
Otevírání vpravo	Jedna dvířka s panty vpravo.
Otevírání nahoru	Výklop s panty nahoře.
Otevírání dolů	Výklop s panty dole.
Dvoje dvířka	Dvoje dvířka s panty na vnějších stranách, která se potkávají uprostřed.

Možnosti

Možnost	Co dělá	Výchozí	Hodnoty
Typ	Typ čela, viz tabulku výše.	Žádné	6 typů
Vložené	Čelo sedí uvnitř korpusu, mezi boky, vrchem a dnem, zarovnané s přední hranou. Boky, vrch a dno pak jdou přes celou hloubku (zmenšenou o přiložená záda).	vypnuto	zapnuto, vypnuto
Tloušťka	Tloušťka čela. Boky, vrch a dno jsou o tuto hodnotu mělčí.	18 mm	0–100 mm
Spára	Spára od hrany skříňky k hraně čela, na každé straně. U dvojích dvířek je spára uprostřed dvojnásobná.	2 mm	0–100 mm
Levý přesah	Posune levou hranu čela. Neukazuje se u Dvoje dvířka.	0 mm	−2000 až 2000 mm
Pravý přesah	Posune pravou hranu čela. Neukazuje se u Dvoje dvířka.	0 mm	−2000 až 2000 mm
Horní přesah	Čelo přesahuje o tolik nad horní hranu (záporné: níž).	0 mm	−2000 až 2000 mm
Dolní přesah	Čelo přesahuje o tolik pod dolní hranu (záporné: výš).	0 mm	−2000 až 2000 mm

Pole kromě Typ se ukazují, až když zvolíte čelo.

Jak EFS počítá rozměry čel (skříňka 600 × 720 mm, Spára 2 mm):

• Jedna dvířka: 596 × 716 mm.
• Dvoje dvířka: každá 296 × 716 mm. Mezi nimi je spára 4 mm.
• Vložené: dvířka jsou navíc užší o oba boky a nižší o vrch a dno (s jejich hodnotou Zapuštění). S deskami 18 mm mají jedna dvířka 560 × 680 mm.

Poznámka

U jedněch dvířek a u výklopů posouvá přesah na straně pantů celé čelo a přesah na opačné straně ho prodlužuje. U Otevírání vlevo posune kladný Levý přesah dvířka doprava a kladný Pravý přesah je prodlouží doprava. U Otevírání vpravo je to naopak. U výklopu Otevírání nahoru platí totéž pro Horní přesah (posouvá) a Dolní přesah (prodlužuje), u Otevírání dolů naopak. Levý přesah a Pravý přesah výklop prodlužují na danou stranu.

Tip

Chcete-li dvířka Otevírání vlevo prodloužit o 10 mm doleva, nastavte Levý přesah na −10 mm a Pravý přesah na 10 mm. Pravá hrana pak zůstane, kde byla.

Pravidla:

• Když zvolíte čelo, zásuvky zmizí. Skříňka má buď čela, nebo zásuvky.
• Čela dostanou skupinu materiálu F 1, na horní skříňce F 2. Hrana čel je ve výchozím stavu 2 mm. Viz Dekory, hrany a materiály.
• Když změníte typ čela, nové čelo si ponechá dekor starého.
• F přepíná čela vybrané skříňky: Žádné → Otevírání vlevo → Otevírání vpravo → Dvoje dvířka → Žádné. Ve druhém kole přijdou stejná čela se zapnutým Vložené. Výklopy volíte v nabídce.
• O otevírá a zavírá dvířka a zásuvky vybrané skříňky.
• Shift+F skryje všechna čela ve scéně, abyste viděli dovnitř. Vrátíte je ikonou čel v záhlaví 3D zobrazení.

Pozor

Čela skrytá pomocí Shift+F nejdou do kusovníku, výkresů ani odhadu nákladů. Před exportem je vraťte ikonou v záhlaví.

Pozor

Pole Levý přesah a Pravý přesah zmizí, když zvolíte Dvoje dvířka, ale jejich hodnoty zůstanou. Pokud jste předtím nastavili Pravý přesah, budou obě dvířka o tuto hodnotu širší a uprostřed se překryjí. Než přepnete na dvoje dvířka, nastavte přesahy zpět na 0.

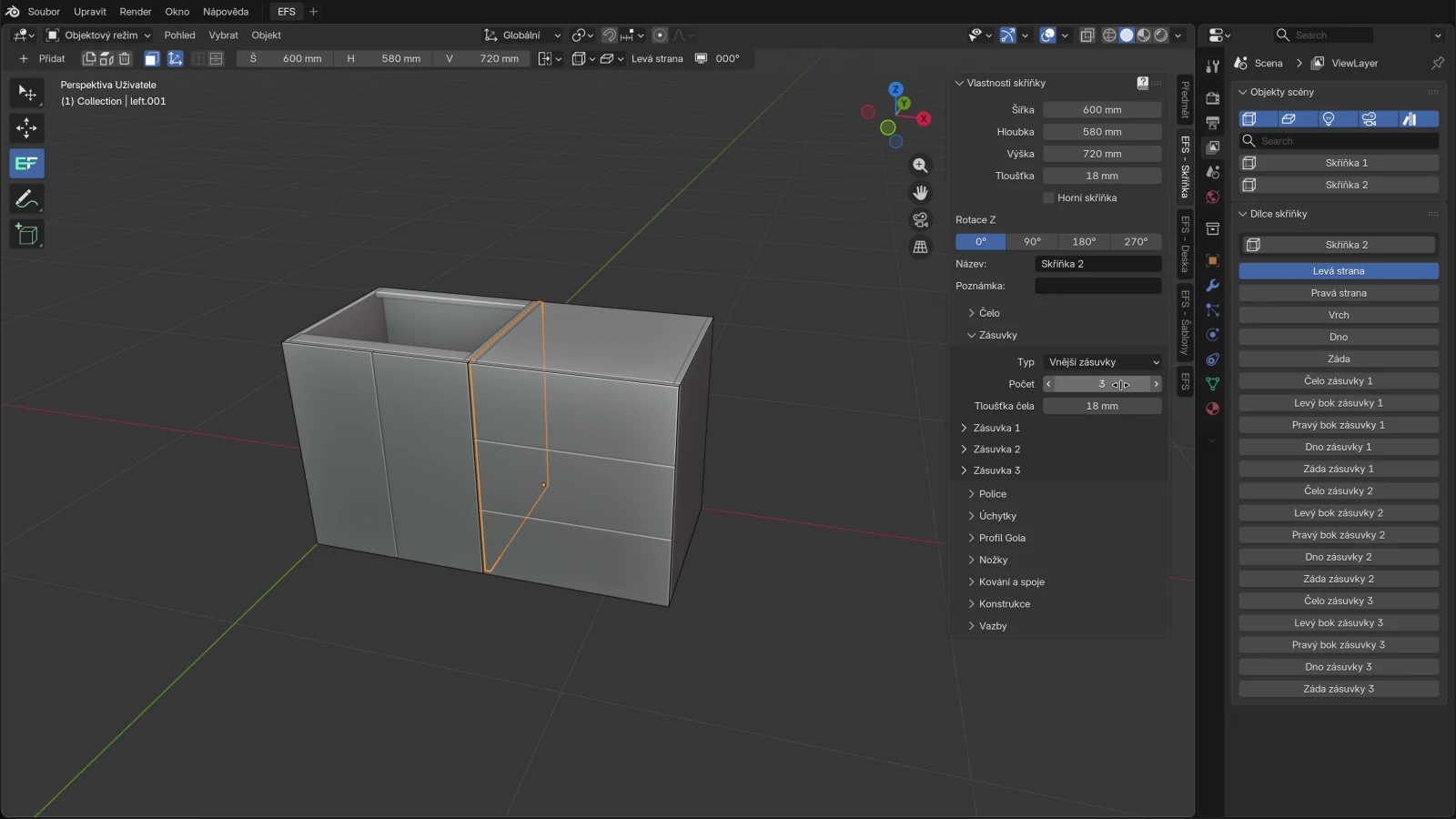

Zásuvky

Zásuvky zabírají celou výšku skříňky a dělí ji podle poměrů. Ve videu: na druhé skříňce otevřete Zásuvky, zvolte Vnější zásuvky a zadejte Počet 3.

1. Klikněte na desku skříňky.
2. Otevřete panel Zásuvky.
3. V poli Typ zvolte Vnější zásuvky nebo Vnitřní zásuvky.
4. Klikněte do pole Počet, napište počet zásuvek a stiskněte Enter.
5. Podle potřeby otevřete sekci Zásuvka 1, Zásuvka 2… a tuto zásuvku upravte.
6. Výsuvy zvolíte v panelu Kování a spoje.

Typ zásuvek

Typ	Co dostanete
Žádné	Skříňku bez zásuvek.
Vnější zásuvky	Čela zásuvek leží přes hrany korpusu a zakrývají celou výšku skříňky.
Vnitřní zásuvky	Čela zásuvek sedí uvnitř korpusu, mezi boky, vrchem a dnem, zarovnaná s přední hranou.

Možnosti panelu Zásuvky

Možnost	Co dělá	Výchozí	Hodnoty
Typ	Typ zásuvek, viz tabulku výše.	Žádné	Žádné, Vnější zásuvky, Vnitřní zásuvky
Počet	Počet zásuvek.	0	0–5
Tloušťka čela	Tloušťka všech čel zásuvek. U vnějších zásuvek jsou boky o tuto hodnotu mělčí.	18 mm	0–100 mm

Počet a Tloušťka čela se ukazují, až když zvolíte typ. Sekce Zásuvka N se objeví pro každou zásuvku až do zadaného počtu.

Zásuvka 1 až Zásuvka 5

Každá zásuvka má vlastní rozbalovací sekci se stejnými poli. Zásuvka 1 je nejnižší.

Možnost	Co dělá	Výchozí	Hodnoty
Poměr výšky	Podíl této zásuvky na výšce. Zásuvky s poměry 1, 1, 2 dostanou čtvrtinu, čtvrtinu a polovinu výšky.	1	1–3
Vnitřní poměr výšky	Výška boků korpusu zásuvky jako podíl výšky zásuvky.	0,5	0,1–1,0
Vnitřní tloušťka	Tloušťka boků, dna a zad korpusu zásuvky.	16 mm	0–100 mm
Spára čela	Spára kolem čela zásuvky, na každé straně. Mezi dvěma zásuvkami je spára dvojnásobná.	2 mm	0–100 mm
Vnitřní boční vůle	Prostor mezi bokem skříňky a bokem korpusu zásuvky, pro výsuv.	10 mm	0–50 mm
Zadní vůle	Prostor mezi zadním koncem korpusu zásuvky a zády skříňky.	10 mm	0–50 mm
Horní přesah	Čelo zásuvky přesahuje o tolik výš (záporné: níž).	0 mm	−2000 až 2000 mm
Dolní přesah	Čelo zásuvky přesahuje o tolik níž (záporné: výš).	0 mm	−2000 až 2000 mm

Jak EFS sestaví zásuvku (skříňka 600 × 580 × 720 mm, desky 18 mm, přiložená záda 3 mm, tři vnější zásuvky s poměrem 1):

• Každá zásuvka dostane 240 mm výšky. Čelo má 596 × 236 mm.
• Boky korpusu zásuvky jsou vysoké 240 × 0,5 = 120 mm a hluboké 580 − 18 − 10 − 3 = 549 mm.
• Dno a záda korpusu zásuvky sedí mezi boky: jsou široké 600 − 2 × 18 − 2 × 10 − 2 × 16 = 512 mm. Záda korpusu zásuvky stojí na dně.
• Korpus zásuvky je 5 mm nad dnem skříňky.

Pravidla:

• Když zvolíte zásuvky, čela zmizí. Skříňka má buď zásuvky, nebo čela.
• Pokud zvolíte typ, ale Počet zůstane 0, zásuvky nevzniknou. Zadejte počet.
• Čela zásuvek dostanou skupinu materiálu F 1 (na horní skříňce F 2) a hranu 2 mm. Korpus zásuvky jde do skupiny Police.
• S výsuvem z katalogu vybere EFS délku výsuvu podle hloubky zásuvky a navrtá boky. U boxového systému (TANDEMBOX, LEGRABOX, MERIVOBOX) kovové boky z kusovníku vypadnou a dno a záda dostanou rozměry podle vzorce výrobce. Viz Kování projektu.
• D přepíná rozvržení zásuvek: Žádné → Vnější zásuvky 1, 2, 3, 4, 5 → Vnitřní zásuvky 1 … 5 → Žádné.
• Výřez pro sifon v zásuvce vysvětluje kapitola Koupelna: sifon a potrubí.

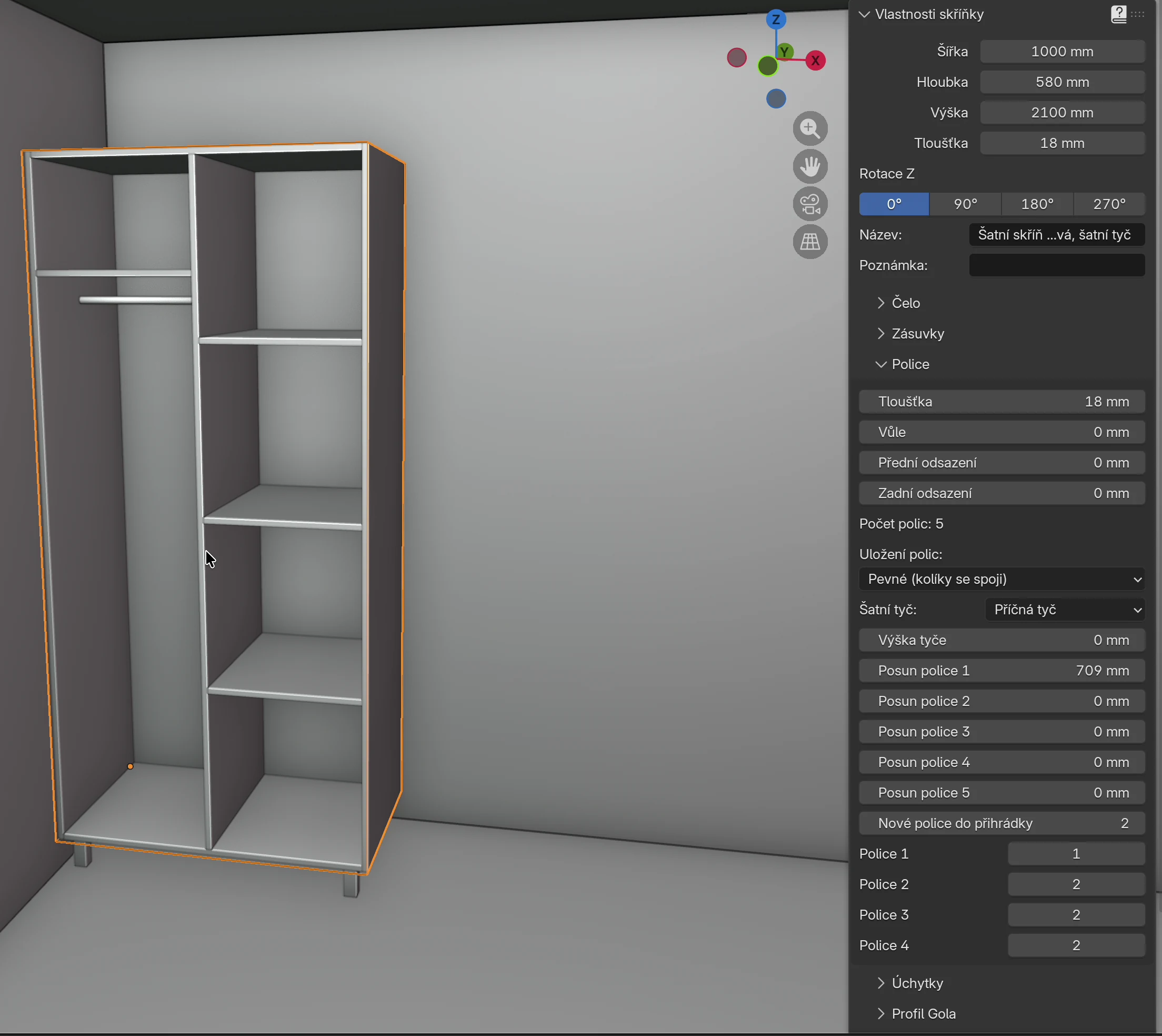

Police

Vodorovné police a svislé příčky přidáte nabídkou Přidat nebo klávesou. Panel Police je nastavuje všechny společně.

1. Klikněte na desku skříňky. Vybraný smí být jen jeden objekt.

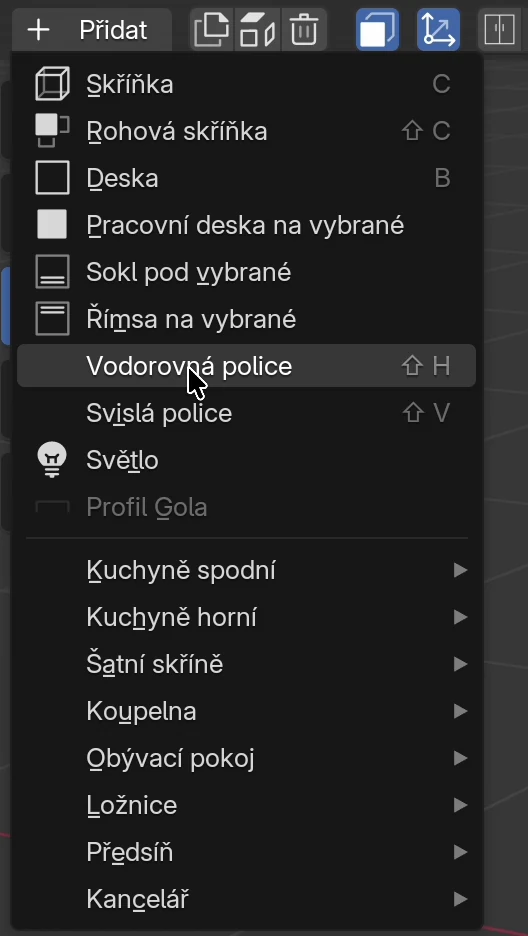

2. V záhlaví klikněte na Přidat → Vodorovná police, nebo stiskněte Shift+H.
3. Pro svislou příčku klikněte na Přidat → Svislá police, nebo stiskněte Shift+V.

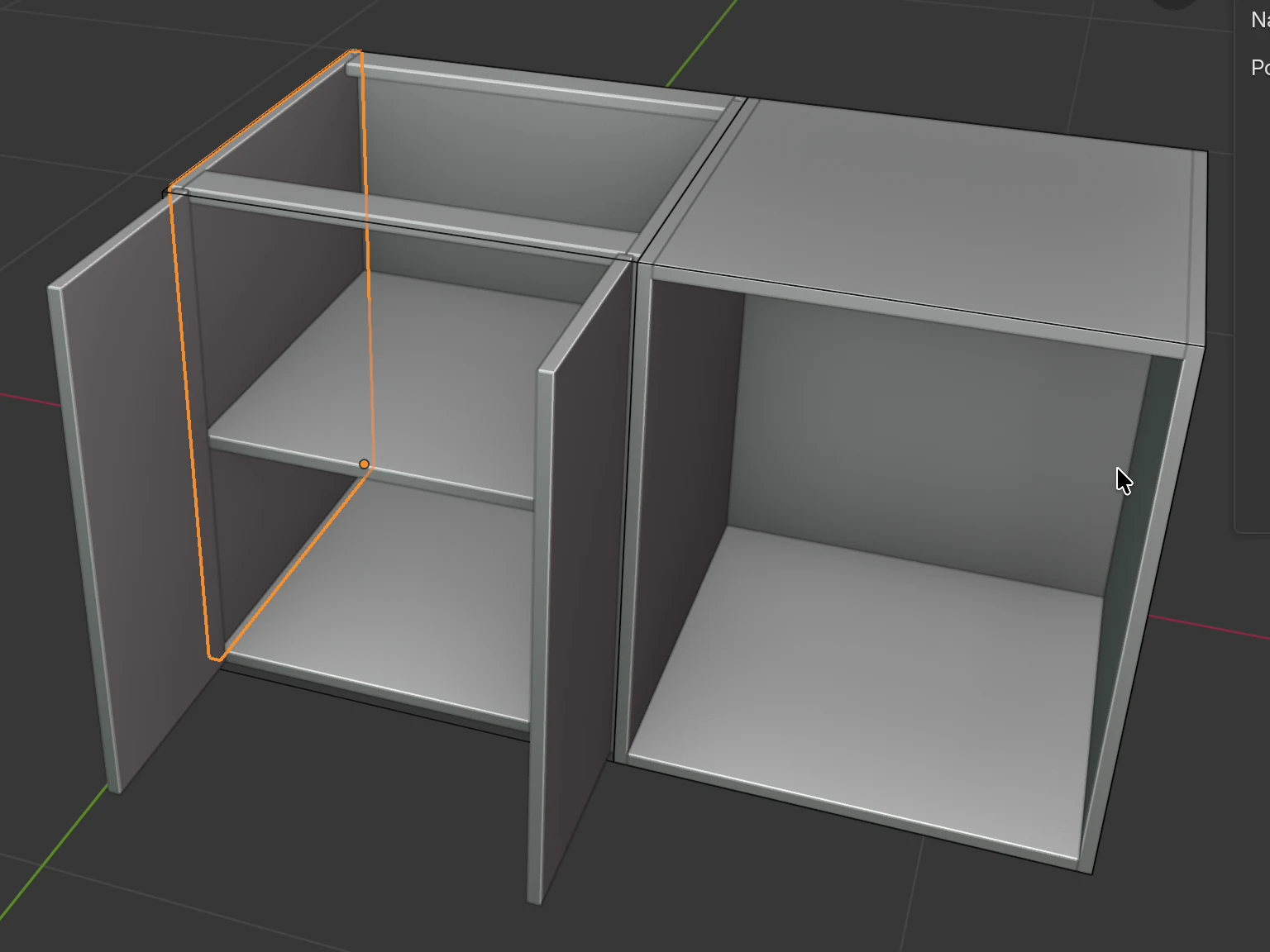

4. Stiskněte O, abyste otevřeli dvířka a viděli dovnitř. Další O je zavře.
5. Otevřete panel Police a upravte rozměry, posuny a přihrádky.

Každá nová police se rozmístí rovnoměrně s ostatními. Vodorovné police dělí světlou výšku, svislé příčky šířku.

Možnosti

Možnost	Co dělá	Výchozí	Hodnoty
Tloušťka	Tloušťka všech polic a příček skříňky.	18 mm	0–100 mm
Vůle	Police je o tuto hodnotu užší než světlá šířka, polovina vlevo, polovina vpravo. Příčka je o tuto hodnotu nižší.	0 mm	−100 až 100 mm
Přední odsazení	Police začíná o tolik za přední hranou korpusu.	0 mm	−1000 až 1000 mm
Zadní odsazení	Police končí o tolik před zády.	0 mm	−1000 až 1000 mm
Počet polic	Jen zobrazení: kolik polic a příček skříňka má.	–	–
Uložení polic	Pevné police s kolíky, nebo přestavitelné police na podpěrkách v řadách otvorů. Viz Přestavitelné police, Systém 32.	Pevné (kolíky se spoji)	Pevné (kolíky se spoji); Přestavitelné, Systém 32 celé řady; Přestavitelné, Systém 32 kolem polic
Šatní tyč	Tyč na oblečení. Viz Šatní skříň s přihrádkami a tyčí.	Žádné	Žádné, Příčná tyč, Výsuvná tyč
Výška tyče	Výška tyče nade dnem; 0 znamená 60 mm pod policí nad ní nebo pod vrchem. Jen s Příčná tyč.	0 mm	0–3000 mm
Posun police 1 … Posun police 10	Vysune polici z rovnoměrného rozmístění: vodorovnou polici nahoru (+) nebo dolů (−), příčku doprava (+) nebo doleva (−). Číslo je pořadí police podle toho, jak jste police přidávali.	0 mm	−2500 až 2500 mm
Nové police do přihrádky	Do které přihrádky mezi příčkami přijde další vodorovná police, počítáno zleva. Jen když má skříňka příčku.	1	1–11
Police 1, Police 2… (přihrádka)	Přihrádka, ve které tato vodorovná police leží. Jen když má skříňka příčku.	přihrádka, do které byla police přidána	1–11
Police 1 ↑ … mm ↓ … mm	Jen zobrazení: volný prostor nad policí a pod ní (u příček ← a →). Neukazuje se, když má skříňka příčky i vodorovné police.	–	–

Jak EFS počítá polici (skříňka 600 × 580 mm, desky 18 mm, přiložená záda 3 mm, bez čela): police má 564 × 577 mm. S čelem 18 mm je police hluboká 559 mm. Se zády v drážce končí police u zad, takže je kratší i o Zapuštění zad.

Pravidla:

• Skříňka může mít nejvýše 10 polic a příček dohromady.
• S příčkou leží každá vodorovná police jen ve své přihrádce a rozmísťuje se s policemi této přihrádky.
• Uložení polic se ukazuje, jen když má skříňka vodorovnou polici.
• Police dostane hranu 0,4 mm a skupinu materiálu Police.
• Přidat → Vodorovná police a Shift+H nefungují, když je vybraná samotná police nebo více objektů. Klikněte na bok, čelo nebo jinou desku skříňky. Svislá police nefunguje u rohové skříňky.

Pozor

Když vyberete polici a stisknete X (nebo koš v záhlaví), smažou se všechny police a příčky této skříňky, ne jen tato jedna.

Poznámka

Pole Tloušťka, Vůle, Přední odsazení a Zadní odsazení se ukazují, jen dokud je zapnuté Povolit výběr materiálu (karta EFS, panel Publikování na web → Nastavení). Ve výchozím stavu je zapnuté. Pokud pole nevidíte, zapněte ho.

Úchytky

Panel Úchytky vrtá otvory pro úchytky do dvířek a čel zásuvek: průchozí otvory jdou na výkres, úchytky a šrouby do seznamu kování. Totéž se pro celý projekt nastavuje v Kování projektu, takže tady měníte jen jednu skříňku. Podrobnosti jsou v kapitole Kování projektu.

Možnost	Co dělá	Výchozí	Hodnoty
Úchytka	Typ úchytky.	Žádné	Žádné, Madlová úchytka, Knopka, Otevírání dotykem
Rozteč otvorů	Vzdálenost mezi dvěma otvory madlové úchytky. Jen pro Madlová úchytka.	128 mm	16–1200 mm
Orientace	Madlová úchytka na dvířkách vede svisle nebo vodorovně. Na zásuvkách je vždy vodorovně. Jen pro madlovou úchytku na dvířkách.	Svisle	Svisle, Vodorovně
Poloha	Výška úchytky na dvířkách. Na zásuvkách je úchytka uprostřed. Jen u dvířek.	Horní hrana	Horní hrana, Dolní hrana, Střed výšky
Od hrany otevírání	Od hrany dvířek na straně otevírání ke středu úchytky (nebo k bližšímu otvoru vodorovného madla).	40 mm	10–500 mm
Od horní/dolní hrany	Od horní nebo dolní hrany dvířek ke středu úchytky (nebo k bližšímu otvoru svislého madla).	50 mm	10–1000 mm

Pravidla:

• Otevírání dotykem přidá jeden dotykový otvírač pro každá dvířka, výklop a zásuvku, bez otvorů pro úchytky.
• Pokud skříňka nemá dvířka ani zásuvky, objeví se pod polem Úchytka text Žádná dvířka ani čela zásuvek k vrtání.
• Od hrany otevírání a Od horní/dolní hrany jsou skryté, dokud skříňka nemá dvířka.
• Na horní skříňce dá Kování projektu úchytku na opačnou hranu: Horní hrana projektu se stane dolní hranou horní skříňky.

Profil Gola

Profil Gola je drážka v bocích pro otevírání bez úchytky. Počet určuje, kolik drážek skříňka má. Ve videu: otevřete Profil Gola a zadejte Počet 2.

1. Klikněte na desku skříňky.
2. Otevřete panel Profil Gola.
3. Klikněte do pole Počet, napište počet drážek a stiskněte Enter.
4. Nastavte pole Hloubka a u každé drážky pole Poloha Z a Výška.

Možnost	Co dělá	Výchozí	Hodnoty
Počet	Počet drážek. 0 znamená bez profilu Gola.	0	0–3
Hloubka	Jak hluboko jde drážka od přední hrany boku dozadu.	28 mm	0–200 mm
Poloha Z 1	Od horní hrany boku k horní hraně první drážky. 0 znamená, že drážka je nahoře otevřená (profil L).	70 mm	0–5000 mm
Výška 1	Výška první drážky.	70 mm	5–200 mm
Poloha Z 2	Od dolní hrany první drážky k horní hraně druhé.	70 mm	10–5000 mm
Výška 2	Výška druhé drážky.	70 mm	5–200 mm
Poloha Z 3	Od dolní hrany druhé drážky k horní hraně třetí.	70 mm	10–5000 mm
Výška 3	Výška třetí drážky.	70 mm	5–200 mm

Pole pro druhou a třetí drážku se ukazují, jen když je Počet 2 nebo 3.

Pravidla:

• EFS vyřízne drážku jen do levého a pravého boku, pokud je skříňka má. Čela, vrchní deska a traverzy zůstávají, jak jsou. Pokud čelo musí nad sebou nechat místo pro úchop, zkraťte ho sami: zásuvce dejte záporný Horní přesah a dvířkům záporný Horní přesah v panelu Čelo.
• Pokud se drážky nevejdou do výšky boku, EFS sám sníží hodnotu Poloha Z, aby se vešly.
• Přidat → Profil Gola umístí hliníkový profil přes celou šířku, jeden pro každou drážku: profil L pro horní drážku, když je Poloha Z 1 0, jinak profil C. Tlačítko je šedé, dokud skříňka nemá drážky nebo dokud je vybráno víc objektů.
• Odhad nákladů počítá dva řezy na drážku a délku profilu (šířka skříňky krát počet drážek).

Nožky

Stavitelné nožky pod skříňkou. Skříňka se zvedne o výšku nožek. Ve videu: otevřete Nožky a zvolte Hranaté nožky.

1. Klikněte na desku skříňky.
2. Otevřete panel Nožky.
3. V poli Typ zvolte Kulaté nožky nebo Hranaté nožky.
4. Do pole Výška napište výšku nožek.

Možnost	Co dělá	Výchozí	Hodnoty
Typ	Typ nožek.	Žádné	Žádné, Kulaté nožky, Hranaté nožky
Výška	Výška nožek. Skříňka se o tuto hodnotu zvedne od podlahy.	100 mm	10–500 mm

Výška se ukazuje, až když zvolíte typ.

Pravidla:

• Skříňka dostane čtyři nožky, 60 mm od hran.
• Výška skříňky nezahrnuje nožky: skříňka vysoká 720 mm na nožkách 100 mm má horní hranu ve výšce 820 mm.
• Skříňka na nožkách nemůže být horní skříňkou (Horní skříňka): pole se vypne a skryje.
• Když nastavíte Žádné, nožky zmizí a skříňka klesne na podlahu.
• Nožky a jejich šrouby jdou do seznamu kování.
• L přepíná nožky: Žádné → Kulaté nožky → Hranaté nožky → Žádné.
• Sokl před nožky přidáte pomocí Přidat → Sokl pod vybrané. Viz Sokl, dorovnávací lišty, krycí boky a římsa.

Kování a spoje

Panel Kování a spoje volí kování a spoje jen pro tuto skříňku. Pro celý projekt je volíte v Kování projektu. Podrobnosti jsou v kapitolách Kování projektu a Spoje: kolíky, confirmat, minifix.

Ve videu: otevřete Kování a spoje, v poli Typ spojů zvolte Kolíky a pak stiskněte Alt+Z pro zobrazení X-Ray.

Možnost	Kdy se ukazuje	Co dělá	Výchozí	Hodnoty
Typ pantu	Skříňka má dvířka nebo výklop	Pant z katalogu navrtá misku, šrouby a montážní podložku.	Bez vrtání (jen počet)	panty z katalogu
Auto počet pantů	Skříňka má dvířka nebo výklop	Počet pantů podle výšky dvířek: do 900 mm 2, do 1600 mm 3, do 2000 mm 4, nad to 5.	vypnuto	zapnuto, vypnuto
Panty	Auto počet pantů je vypnutý	Počet pantů na jedna dvířka.	2	0–6
Výklopné kování	Otevírání nahoru	Systém výklopného kování. Pod ním vidíte výkonový faktor, hmotnost čela a doporučené kování; červeně, pokud žádné nevyhovuje. Viz Horní skříňky, vysoké skříně a výklopy.	Žádné (panty)	výklopná kování z katalogu
Typ výsuvu	Skříňka má zásuvky	Výsuv nebo boxový systém z katalogu.	Bez vrtání (jen počet)	výsuvy z katalogu
Závěsy horních skříněk	Horní skříňka je zapnutá	Závěsy a závěsná lišta dlouhá jako skříňka.	Žádné	Žádné, Závěsy na závěsné liště, Závěsy přišroubované ke stěně
Typ spojů	Vždy	Spoj mezi deskami korpusu.	Žádné	Žádné, Kolíky, Confirmat, Minifix, Minifix a kolíky
Průměr kolíku	Kolíky, Minifix a kolíky	Průměr kolíku.	8 mm	4–20 mm
Počet kolíků	Kolíky	Počet kolíků na spoj.	2	1–10
Délka kolíku	Kolíky, Minifix a kolíky	Délka kolíku. Otvor v ploše se řídí tloušťkou desky, otvor v hraně dostane zbytek plus 2 mm na lepidlo.	30 mm	16–100 mm
Hloubka v ploše	Kolíky, Minifix a kolíky	Hloubka otvoru v ploše desky. 0 znamená automaticky: tloušťka desky minus 6 mm, nejvýše polovina kolíku.	0 mm	0–60 mm
Spojek na spoj	Confirmat, Minifix, Minifix a kolíky	Počet vrutů Confirmat nebo spojek Minifix na spoj.	2	1–10

Pravidla:

• Pokud musí EFS panty posunout, aby nenarazily na police, řádek pod polem říká, kolik pantů bylo posunuto.
• U Minifix a kolíky dostane každý minifix jeden kolík vedle sebe, proto tu pole Počet kolíků není.
• Kolíky a vrtání nejsou desky: nejdou do kusovníku. Kolíky jdou do seznamu kování.
• Alt+Z zapíná a vypíná zobrazení X-Ray; v něm vidíte kolíky a otvory.

Poznámka

V úzkém postranním panelu Blender dlouhé popisky zkrátí a ukončí je třemi tečkami, např. u pole Hloubka v ploše. Celý popisek uvidíte, když postranní panel rozšíříte tažením za jeho levý okraj.

Konstrukce

Panel Konstrukce má pět rozbalovacích sekcí, jednu pro každou desku korpusu: Záda, Vrch, Dno, Levá strana a Pravá strana. Sekci otevřete kliknutím.

Záda

Záda jsou tenká deska 3 mm. Mohou být přiložená přes zadní hranu, vsazená do polodrážky nebo zasunutá do drážky. Ve videu: otevřete Záda a změňte Konstrukce na V drážce.

1. Otevřete Konstrukce → Záda.
2. V poli Konstrukce zvolte způsob.
3. Nastavte pole Tloušťka a u polodrážky nebo drážky také Zapuštění a Hloubka.

Konstrukce	Co dostanete
Přiložená	Záda jsou přišroubovaná přes zadní hrany korpusu. Zakrývají celou šířku a výšku skříňky.
V polodrážce	Záda sedí v polodrážce vyřezané do zadních hran korpusu.
V drážce	Záda se zasunou do drážky vyřezané v deskách korpusu, posunuté od zadní hrany.
Žádné	Skříňka bez zad.

Možnost	Co dělá	Výchozí	Hodnoty
Konstrukce	Jak jsou záda osazená, viz tabulku výše.	Přiložená	Přiložená, V polodrážce, V drážce, Žádné
Tloušťka	Tloušťka zad. U přiložených zad jsou boky, vrch a dno o tuto hodnotu mělčí.	3 mm	3–38 mm
Spára	Záda jsou o tuto hodnotu menší na každé ze svých čtyř stran. Jen pro Přiložená.	0 mm	0–100 mm
Levý přesah, Pravý přesah, Horní přesah, Dolní přesah	Záda přesahují o tolik přes hranu na dané straně (záporné: kratší).	0 mm	−2000 až 2000 mm
Zapuštění	Od zadní hrany korpusu k zádům. Jen pro V polodrážce a V drážce.	14 mm	3–50 mm
Hloubka	Hloubka drážky nebo polodrážky v desce. Jen pro V polodrážce a V drážce.	10 mm	0–15 mm

Co EFS udělá sám:

• U V drážce skutečně vyřízne drážku, širokou jako záda a hlubokou jako Hloubka, do levého a pravého boku, vrchu a dna a do zadní traverzy. Drážka začíná ve vzdálenosti Zapuštění od zadní hrany.
• U V polodrážce vyřízne polodrážku od zadní hrany do vzdálenosti Zapuštění + tloušťka zad, hlubokou jako Hloubka.
• Záda v drážce nebo polodrážce jsou menší než skříňka o tloušťku desky minus Hloubka, na každé straně. Skříňka 600 × 720 mm s deskami 18 mm a Hloubka 10 mm má záda 584 × 704 mm.
• V kusovníku dostanou tyto desky poznámku, například Drážka pro záda tl. 3 mm nebo Polodrážka pro záda tl. 3 mm. Drážka jde i do DXF a do výkresů desek. Viz Kusovník a řezný rozměr.
• Police a korpusy zásuvek končí u zad: se zády v drážce jsou kratší i o Zapuštění.
• U Přiložená a V polodrážce počítá seznam kování šrouby pro záda, jeden na každých 150 mm obvodu. Záda v drážce drží drážka.
• U drážky a polodrážky počítá Odhad nákladů frézování CNC po obvodu skříňky.

Tip

Když změníte Tloušťka v panelu Vlastnosti skříňky, zatímco jsou záda v drážce nebo polodrážce, zadejte znovu Hloubka zad (nebo znovu zvolte V drážce). Teprve pak EFS přepočítá, o kolik jsou záda menší než skříňka. Bez toho jdou záda do boků hlouběji nebo mělčeji, než říká pole Hloubka.

Vrch

Vrchní deska může sedět mezi boky nebo na nich a může ji nahradit dvojice traverz. Ve videu: otevřete Vrch, změňte Levý spoj na Průběžné a pak ho vraťte na Vložené.

1. Otevřete Konstrukce → Vrch.
2. V poli Konstrukce zvolte celou desku nebo traverzy.
3. U celé desky zvolte Levý spoj a Pravý spoj.

Konstrukce	Co dostanete
Standardní	Celou vrchní desku.
Dvojité traverzy	Dvě traverzy, vpředu a vzadu.
Přední traverza	Jen přední traverzu.
Zadní traverza	Jen zadní traverzu.
Žádné	Bez vrchní desky.

Možnost	Kdy se ukazuje	Co dělá	Výchozí	Hodnoty
Konstrukce	Vždy	Viz tabulku výše.	Standardní	5 možností
Tloušťka	Vše kromě Žádné	Tloušťka vrchní desky nebo traverz.	18 mm	0–100 mm
Levý spoj, Pravý spoj	Standardní	Vložené: vrchní deska sedí mezi boky. Průběžné: vrchní deska jde přes bok a bok je o tloušťku vrchní desky nižší.	Vložené	Vložené, Průběžné
Levý přesah, Pravý přesah	Spoj Průběžné	Vrchní deska přesahuje o tolik přes vnější plochu boku.	0 mm	0–2000 mm
Zapuštění	Vše kromě Žádné	Vrchní deska nebo traverzy jsou o tolik snížené pod horní hranu skříňky.	0 mm	0–1000 mm
Přední traverza	Přední traverza	Vodorovně: traverza leží naplocho. Svisle: traverza stojí na hraně.	Vodorovně	Vodorovně, Svisle
Přední odsazení	Standardní a přední traverza	Deska nebo přední traverza je o tolik odsazená od přední hrany.	0 mm	−1000 až 1000 mm
Šířka přední traverzy	Přední traverza	Šířka přední traverzy.	60 mm	10–500 mm
Zadní traverza	Zadní traverza	Jako u přední.	Vodorovně	Vodorovně, Svisle
Zadní odsazení	Standardní a zadní traverza	Deska nebo zadní traverza je o tolik odsazená od zadní hrany.	0 mm	−1000 až 1000 mm
Šířka zadní traverzy	Zadní traverza	Šířka zadní traverzy.	60 mm	10–500 mm

Jak EFS počítá vrchní desku (skříňka 600 × 580 mm, desky 18 mm, přiložená záda 3 mm, bez čela): s oběma spoji Vložené má vrchní deska 564 × 577 mm a boky jsou vysoké 720 mm. S oběma spoji Průběžné je vrchní deska široká 600 mm a boky jsou vysoké 702 mm.

Traverzy místo vrchní desky

Spodní kuchyňské skříňky mají místo celé vrchní desky dvě traverzy a na ně přijde pracovní deska. Ve videu: v sekci Vrch zvolte Konstrukce: Dvojité traverzy.

Pravidla:

• Traverzy sedí mezi boky: jsou široké jako světlá šířka skříňky (564 mm u skříňky 600 mm s boky 18 mm).
• Když zvolíte traverzy, oba spoje se vrátí na Vložené a pole spojů a přesahů zmizí.
• Se zády v drážce nebo polodrážce dostane drážku i zadní traverza.
• Shift+T přepíná vrch: Žádné → Standardní → Dvojité traverzy → Přední traverza → Zadní traverza → Žádné.

Poznámka

Když nastavíte Žádné, vrchní deska zmizí a její tloušťka se počítá jako 0. Když se vrátíte na Standardní, deska se vrátí se svou původní tloušťkou.

Dno

Stejná pole a stejné možnosti jako u sekce Vrch: Standardní, Dvojité traverzy, Přední traverza, Zadní traverza, Žádné. Traverzy se jmenují Dolní traverza přední a Dolní traverza zadní.

Rozdíly:

• Zapuštění tady zvedá dno (nebo dolní traverzy) nad dolní hranu skříňky. Boky přesto jdou až dolů, takže mohou sloužit jako sokl. Zásuvky a police začínají nad zvednutým dnem.
• Spoj Průběžné znamená, že dno jde pod bokem a bok je o tloušťku dna kratší.
• Pro dno neexistuje klávesa jako Shift+T.

Levý a pravý bok

Boky skříňky. Sekce Levá strana a Pravá strana mají stejná pole.

Možnost	Co dělá	Výchozí	Hodnoty
Konstrukce	Standardní: bok existuje. Žádné: bez boku.	Standardní	Standardní, Žádné
Tloušťka	Tloušťka boku.	18 mm	0–100 mm
Přední odsazení	Bok končí o tolik před přední hranou.	0 mm	−1000 až 1000 mm
Zadní odsazení	Bok končí o tolik před zadní hranou.	0 mm	−1000 až 1000 mm
Horní přesah	Bok přesahuje o tolik nad horní hranu (záporné: níž).	0 mm	−2000 až 2000 mm
Dolní přesah	Bok přesahuje o tolik pod dolní hranu (záporné: výš).	0 mm	−2000 až 2000 mm

Pole kromě Konstrukce se ukazují jen pro Standardní.

Pravidla:

• Když bok nastavíte na Žádné, jeho tloušťka se počítá jako 0: vrch a dno, traverzy a police jdou až k hraně skříňky. Tak sestavíte skříňky, které sdílejí bok se sousední skříňkou.
• Drážka Gola jde jen do boků, které existují.

Vazby

Navázané skříňky jdou spolu s touto skříňkou: když ji posunete, posunou se i ony, se zadanou mezerou. Použijte to pro řadu skříněk a pro šatní skříň s nástavcem. Podrobnosti jsou v kapitolách Spodní skříňky a roh a Šatní skříň s přihrádkami a tyčí.

1. Vyberte skříňku, pak přidejte do výběru druhou skříňku pomocí Shift + kliknutí.
2. Otevřete panel Vazby a klikněte na Navázat na vybranou skříňku.
3. Nebo skříňku zvolte sami v poli Levá strana, Pravá strana, Nad nebo Pod.

Možnost	Co dělá	Výchozí	Hodnoty
Navázat na vybranou skříňku	Druhá vybraná skříňka se stane levým, pravým, horním nebo dolním sousedem aktivní skříňky. Ukazuje se, když jsou vybrané dvě skříňky; jinak panel říká Vyberte druhou skříňku, kterou chcete navázat.	–	tlačítko
Zobrazit ID	Ukáže interní názvy skříněk ve scéně, podle kterých je vybíráte v polích níže.	vypnuto	zapnuto, vypnuto
Levá strana, Pravá strana, Nad, Pod	Skříňka, která stojí na dané straně.	prázdné	skříňky ve scéně
Posun vlevo, Posun vpravo, Posun nad, Posun pod	Mezera mezi touto skříňkou a sousedem.	0 mm	−5000 až 5000 mm
Zahrnout do změny velikosti: Šířka, Hloubka, Výška	Když změníte tento rozměr této skříňky, dostanou navázané skříňky stejný rozměr.	vypnuto	zapnuto, vypnuto

Pravidla:

• Soused následuje jen skříňku, v jejímž poli je zadaný, ne celý řetězec.
• Když změníte šířku této skříňky, pravý soused se posune s ní.

Pozor

Když smažete skříňku, smažou se i skříňky zadané v jejích polích Levá strana, Pravá strana, Nad a Pod. Pokud chcete souseda zachovat, nejdřív pole vyprázdněte.

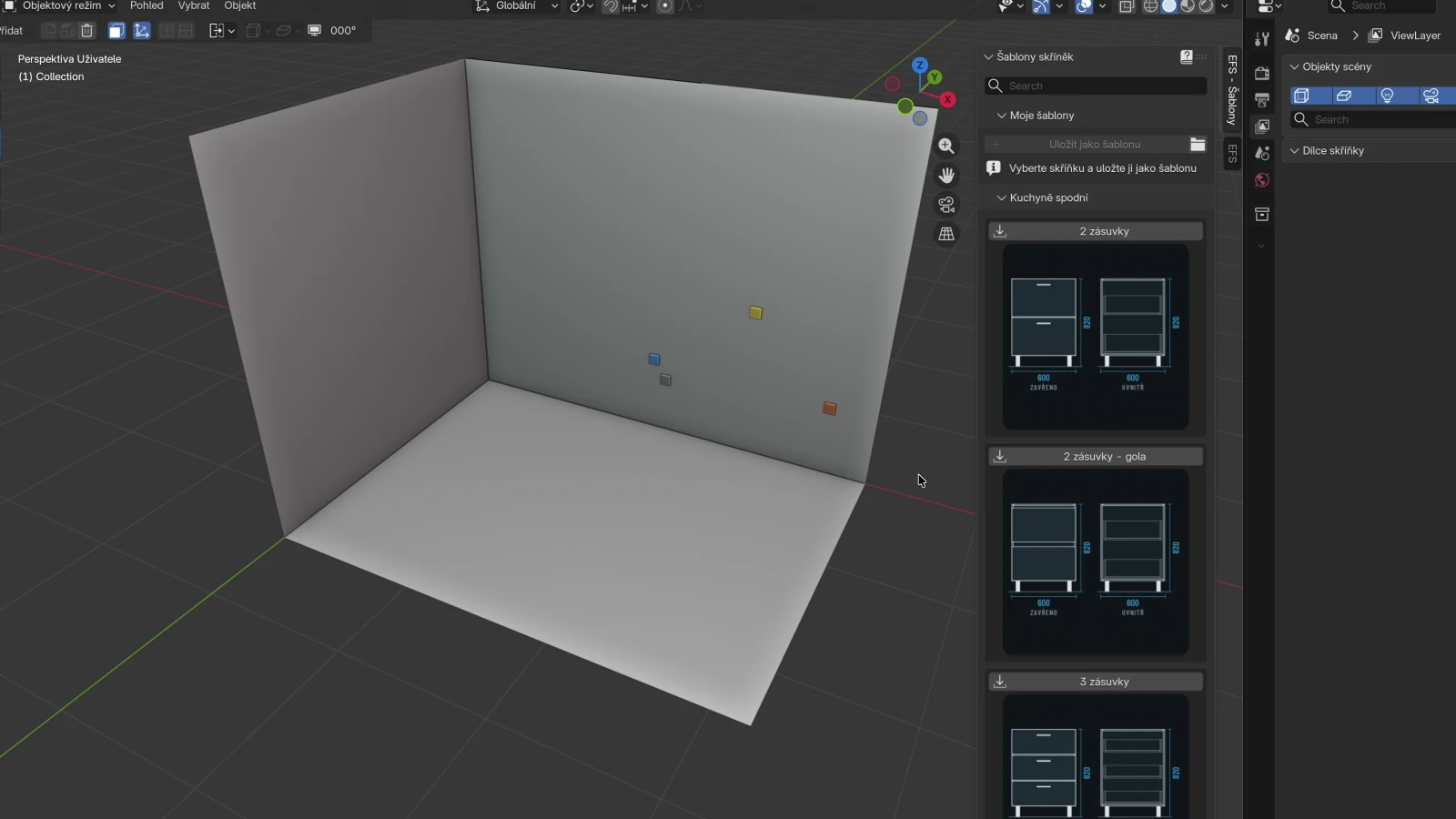

Rohová skříňka

Rohová skříňka je skříňka ve tvaru L pro roh kuchyně. Jedno rameno vede podél šířky skříňky, druhé podél hloubky, a každé má vlastní dvířka. Ve vnitřním rohu L se dvířka zavírají proti dvěma úzkým deskám rohového sloupku. Přidáte ji pomocí Přidat → Rohová skříňka nebo Shift+C, nebo ze šablon. Když ji vyberete, má karta EFS - Skříňka panel Vlastnosti rohové skříňky a vlastní podpanely. Jak ji umístit do rohu místnosti, vysvětluje kapitola Spodní skříňky a roh.

Desky rohové skříňky (názvy ze seznamu Dílce skříňky):

Deska	Kde je
Pravý bok 2	Zadní deska po celé šířce skříňky.
Levý bok 2	Bok po celé hloubce skříňky, u druhé stěny.
Pravý bok 1	Koncový bok ramene podél šířky.
Levý bok 1	Koncový bok ramene podél hloubky.
Rohový vrch, Rohové dno, Rohová police 1 až 3	Vrch, dno a police ve tvaru L.
Dvířka pravá	Dvířka na rameni podél šířky.
Dvířka levá	Dvířka na rameni podél hloubky.
Sloupek pravý, Sloupek levý	Úzké desky rohového sloupku ve vnitřním rohu, v rovině s dvířky.
Levá záda, Pravá záda	Desky, které uzavírají výřez v zadním rohu. Existují jen s výřezem.

Rohová skříňka nemá tenká záda: její zadní desky jsou stejně tlusté jako korpus.

Vlastnosti rohové skříňky

Možnost	Co dělá	Výchozí	Hodnoty
Šířka	Vnější šířka skříňky ve tvaru L.	1200 mm	100–5000 mm
Hloubka	Vnější hloubka skříňky ve tvaru L.	1160 mm	100–5000 mm
Výška	Výška, bez nožek.	720 mm	100–5000 mm
Tloušťka	Tloušťka všech desek rohové skříňky, včetně dvířek.	18 mm	0–100 mm
Police	Počet polic, rovnoměrně rozmístěných po výšce.	1	0–3
Horní skříňka	Jako u běžné skříňky. Ukazuje se jen bez nožek.	vypnuto	zapnuto, vypnuto
Rotace Z, Název, Poznámka	Jako u běžné skříňky.	–	–

Přední strana

Možnost	Co dělá	Výchozí	Hodnoty
Šířka	Otvor na rameni podél šířky: od vnitřního rohu ke konci skříňky. Druhé rameno je hluboké jako Šířka skříňky minus tato hodnota.	638 mm (nová rohová skříňka)	0–5000 mm
Hloubka	Otvor na rameni podél hloubky: od vnitřního rohu k přednímu konci skříňky. Rameno podél šířky je hluboké jako Hloubka skříňky minus tato hodnota.	598 mm (nová rohová skříňka)	0–5000 mm
Spára	Spára kolem dvířek. Dvířka jsou nižší než skříňka o jednu spáru (Spára), polovinu nahoře a polovinu dole.	2 mm	0–100 mm
Panty	Počet pantů na jedna dvířka.	2	0–6
Typ pantu	Pant z katalogu.	Bez vrtání (jen počet)	panty z katalogu

Jak EFS počítá dvířka rohové skříňky (výchozí rozměry): Dvířka pravá jsou široká Šířka − šířka rohového sloupku − 2 × Spára = 638 − 60 − 4 = 574 mm. Dvířka levá jsou široká Hloubka − hloubka rohového sloupku − 2 × Spára − Tloušťka = 598 − 60 − 4 − 18 = 516 mm. Obě jsou vysoká 720 − 2 = 718 mm.

Úchytky: stejná pole jako panel Úchytky běžné skříňky.

Výřez

Možnost	Co dělá	Výchozí	Hodnoty
Šířka	Šířka výřezu v zadním rohu skříňky (u obou stěn), například pro sloup nebo potrubí.	0 mm	0–5000 mm
Hloubka	Hloubka výřezu.	0 mm	0–5000 mm

Výřez se objeví, jen když jsou obě hodnoty větší než 0. Pak se zadní desky, vrch, dno a police kolem výřezu zkrátí a desky Levá záda a Pravá záda ho uzavřou.

Rohový sloupek (v seznamu dílců Sloupek pravý a Sloupek levý)

Možnost	Co dělá	Výchozí	Hodnoty
Šířka	Šířka desky Sloupek pravý, vedle Dvířka pravá. 0 ji odstraní.	60 mm	0–500 mm
Hloubka	Šířka desky Sloupek levý, vedle Dvířka levá. 0 ji odstraní.	60 mm	0–500 mm

Desky rohového sloupku jsou ve skupině materiálu čel (F 1, na horní skříňce F 2).

Nožky

Možnost	Co dělá	Výchozí	Hodnoty
Typ	Typ nožek.	Žádné	Žádné, Kulaté nožky, Hranaté nožky
Výška	Výška nožek.	100 mm	10–500 mm

Pravidla:

• Rohová skříňka má šest nožek, s výřezem sedm (obě hodnoty větší než 0).
• Shift+H přidá polici, nejvýše tři. Rohová skříňka nemá příčky, zásuvky ani spoje korpusu.
• Kování projektu dá rohové skříňce jen panty a úchytky.
• Panel Vlastnosti rohové skříňky se ukazuje, jen dokud je vybraný jeden objekt.

Časté problémy a řešení

Karta EFS - Skříňka je prázdná nebo chybí. Není vybraná žádná deska skříňky, nebo jste v režimu úprav. Klikněte na desku skříňky v 3D zobrazení. Pokud je v záhlaví Režim úprav, stiskněte Tab.

Jsou zvolené Vnější zásuvky, ale zásuvky nejsou. Počet je 0. Napište počet zásuvek a stiskněte Enter. Nebo stiskněte D.

Po přidání zásuvek zmizela čela. Skříňka má buď čela, nebo zásuvky. Pro skříňku s dvířky a zásuvkou postavte dvě skříňky na sebe a navažte je (Vazby, Nad/Pod). Tak je sestavená šablona Dvířka a zásuvka mezi spodními kuchyňskými skříňkami. Viz Šablony a Moje šablony.

Vodorovná police je v nabídce Přidat šedá. Je vybraná police nebo více objektů. Klikněte na jeden bok nebo čelo skříňky.

Po smazání jedné police zmizely všechny. Smazání police smaže všechny police a příčky skříňky. Vraťte to pomocí Ctrl+Z a polici, kterou nechcete, dejte posun (Posun police N), nebo police přidejte znovu.

Nevidím pole Horní skříňka. Skříňka má nožky. Nastavte Nožky → Typ: Žádné.

U zad nevidím pole Zapuštění a Hloubka. Ukazují se jen pro V polodrážce a V drážce. Pole Spára se ukazuje jen pro Přiložená.

U vrchu nevidím Levý přesah. Ukazuje se jen tehdy, když je Levý spoj nastavený na Průběžné. Traverzy spoje nemají.

Boky jsou mělčí, než se čekalo. Hloubka skříňky zahrnuje čelo a přiložená záda. Skříňka hluboká 580 mm s dvířky 18 mm a zády 3 mm má boky 559 mm. Pokud potřebujete boky 580 mm, zadejte Hloubka 601 mm.

V kusovníku nejsou čela. Čela jsou skrytá pomocí Shift+F. Vraťte je ikonou čel v záhlaví a exportujte znovu.

Tlačítko Profil Gola v nabídce Přidat je šedé. Skříňka nemá drážku Gola. V panelu Profil Gola zadejte Počet větší než 0 a vyberte jen jednu desku skříňky.

Po smazání skříňky zmizel soused. Soused byl zadaný v panelu Vazby smazané skříňky. Vraťte to pomocí Ctrl+Z, vyprázdněte pole a smažte znovu.

Klávesové zkratky v této kapitole

Klávesa	Akce
N	Postranní panel s kartami zapnout / vypnout
Shift+A	Nabídka Přidat (stejná jako tlačítko Přidat v záhlaví)
Shift+H	Nová vodorovná police ve vybrané skříňce
Shift+V	Nová svislá police (příčka) ve vybrané skříňce
Shift+C	Nová rohová skříňka
O	Otevřít / zavřít dvířka a zásuvky vybrané skříňky
F	Další čelo: žádné, vlevo, vpravo, dvoje dvířka, pak totéž s Vložené
Shift+F	Skrýt čela ve scéně
D	Další rozvržení zásuvek: vnější 1–5, vnitřní 1–5, bez zásuvek
L	Další nožky: kulaté, hranaté, bez nožek
Shift+T	Další vrch: celá deska, traverzy, bez vrchní desky
U	Horní / spodní skříňka
Alt+Z	Zobrazení X-Ray: vidíte kolíky a vrtání
X	Smazat: skříňku, nebo všechny police skříňky, pokud je vybraná police
Ctrl+Z	Vrátit poslední akci

Klávesy F, D, L, Shift+T a U fungují i na více vybraných skříněk: všechny dostanou další stav aktivní skříňky. Všechny zkratky jsou v kapitole Klávesové zkratky.

Dále

Další kapitola: Dekory, hrany a materiály
