Jak zbudowana jest szafka

Szafka w Easy Form Studio składa się z płyt, a każdą z nich ustawiasz na karcie EFS - Szafka: boki, wieniec górny i dolny, poprzeczki, plecy, fronty, szuflady, półki, nóżki, profil Gola i połączenia. Ten rozdział omawia kartę panel po panelu, w kolejności interfejsu, i przy każdym polu mówi, co dzieje się z płytami i na liście formatek.

Film: A03 Jak zbudowana jest szafka

Ten sam przebieg pracy w filmie trwającym dwie i pół minuty (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Pokaż mi w programie

Interaktywne przewodniki Fronty i szuflady (3 min) i Plecy i konstrukcja (2 min) pokazują w programie krok po kroku, gdzie kliknąć i co wpisać. Na karcie EFS otwórz panel Interaktywne przewodniki i kliknij Uruchom obok przewodnika. Asystent AI też je proponuje, gdy zapytasz, jak to zrobić.

Zanim zaczniesz

• Otwórz projekt z co najmniej jedną szafką. Jak dodać szafkę, wyjaśnia rozdział Interfejs i pierwsza szafka.
• Kliknij dowolną płytę szafki. Karta EFS - Szafka zawsze pokazuje całą szafkę, do której należy płyta, a nagłówek pokazuje nazwę klikniętej płyty.
• Jeśli panel boczny nie jest otwarty, przytrzymaj kursor nad rzutnią 3D i naciśnij N.
• Panele pod Właściwości szafki są zamknięte. Kliknij tytuł panelu (Front, Szuflady, Konstrukcja…), aby go otworzyć.

Z czego składa się szafka

Nowa szafka to otwarty korpus z pięciu płyt. Resztę dodajesz w miarę potrzeb.

Płyta	Nazwa na liście Elementy szafki i na liście formatek	Kiedy istnieje
Boki	Lewa strona, Prawa strona	Zawsze, chyba że ustawisz je na Brak
Wieniec górny	Wieniec górny	Gdy wieniec górny ma konstrukcję Standardowy
Poprzeczki	Poprzeczka górna przednia, Poprzeczka górna tylna (na dole: Poprzeczka dolna…)	Gdy budujesz wieniec górny lub dolny z poprzeczek
Wieniec dolny	Wieniec dolny	Gdy wieniec dolny ma konstrukcję Standardowy
Plecy	Plecy	Zawsze, chyba że ustawisz je na Brak
Fronty	Front lewy, Front prawy, Front górny, Front dolny	Gdy w panelu Front wybierzesz drzwi lub klapę
Szuflady	Pięć elementów każdej szuflady: Front szuflady 1, Bok lewy szuflady 1, Bok prawy szuflady 1, Dno szuflady 1, Tył szuflady 1	Gdy w panelu Szuflady wybierzesz typ i liczbę
Półki i przegrody	Półka pozioma, Półka pionowa	Gdy je dodasz (Shift+H, Shift+V)
Nóżki	To nie są płyty: trafiają na listę okuć	Gdy w panelu Nóżki wybierzesz typ

Zasady, które dotyczą całej szafki:

• Szerokość, Głębokość i Wysokość to zewnętrzne wymiary szafki. Głębokość obejmuje fronty i nakładane plecy, a wysokość nie obejmuje nóżek.
• Front i nakładane plecy zmniejszają głębokość boków oraz wieńców górnego i dolnego. Przykład: szafka o głębokości 580 mm z nakładanymi plecami 3 mm ma boki o głębokości 577 mm. Gdy dodasz drzwi 18 mm, boki mają 559 mm głębokości, a cała szafka nadal 580 mm.
• Płyta ustawiona na Brak jest ukryta i nie trafia do listy formatek.
• Szafka ma albo fronty, albo szuflady. Gdy wybierzesz typ frontu, szuflady znikają, i odwrotnie.
• Każda zmiana pola od razu buduje od nowa płyty, wiercenia i kołki. Dekor frontów pozostaje, gdy zmieniasz typ frontu lub liczbę szuflad.
• Nowa szafka dostaje wartości domyślne z poniższych tabel. Jeśli masz zapisane Moje ustawienia, zaczyna od własnej konstrukcji (zob. Szybsza praca), a okucia i połączenia bierze z Okucia projektu (zob. Okucia projektu).

Nazwy pól

To samo słowo w interfejsie oznacza to samo w każdym panelu. Wszystkie wymiary są w mm.

Nazwa w interfejsie	Interfejs chorwacki	Co oznacza na płycie
Wysunięcie (lewe, prawe, górne, dolne)	Prevjes	Jak daleko płyta wystaje poza krawędź szafki lub sąsiedniej płyty; wartość ujemna ją skraca.
Odsadzenie	Uvučenost	Dla wieńca górnego i dolnego: o ile płyta jest obniżona poniżej górnej krawędzi lub podniesiona ponad dolną krawędź szafki. Dla pleców: o ile plecy są cofnięte od tylnej krawędzi korpusu.
Cofnięcie z przodu, Cofnięcie z tyłu	Prednji urez, Stražnji urez	O ile płyta jest krótsza od przedniej lub tylnej krawędzi korpusu, czyli cofnięta do środka.
Szczelina	Razmak	Dla frontów: szczelina między krawędzią frontu a krawędzią szafki. Dla nakładanych pleców: o ile plecy są mniejsze z każdej strony.
Luz	Odmak	Dla półek: o ile półka jest węższa od szerokości wewnętrznej, połowa z lewej i połowa z prawej.
Głębokość (plecy)	Dubina	Jak głęboki jest rowek lub wręg w płycie.
Grubość	Debljina	Grubość płyty.

Przebieg pracy z filmu

Film pokazuje całą konstrukcję na dwóch pustych szafkach. Te same kroki, z linkami do szczegółów:

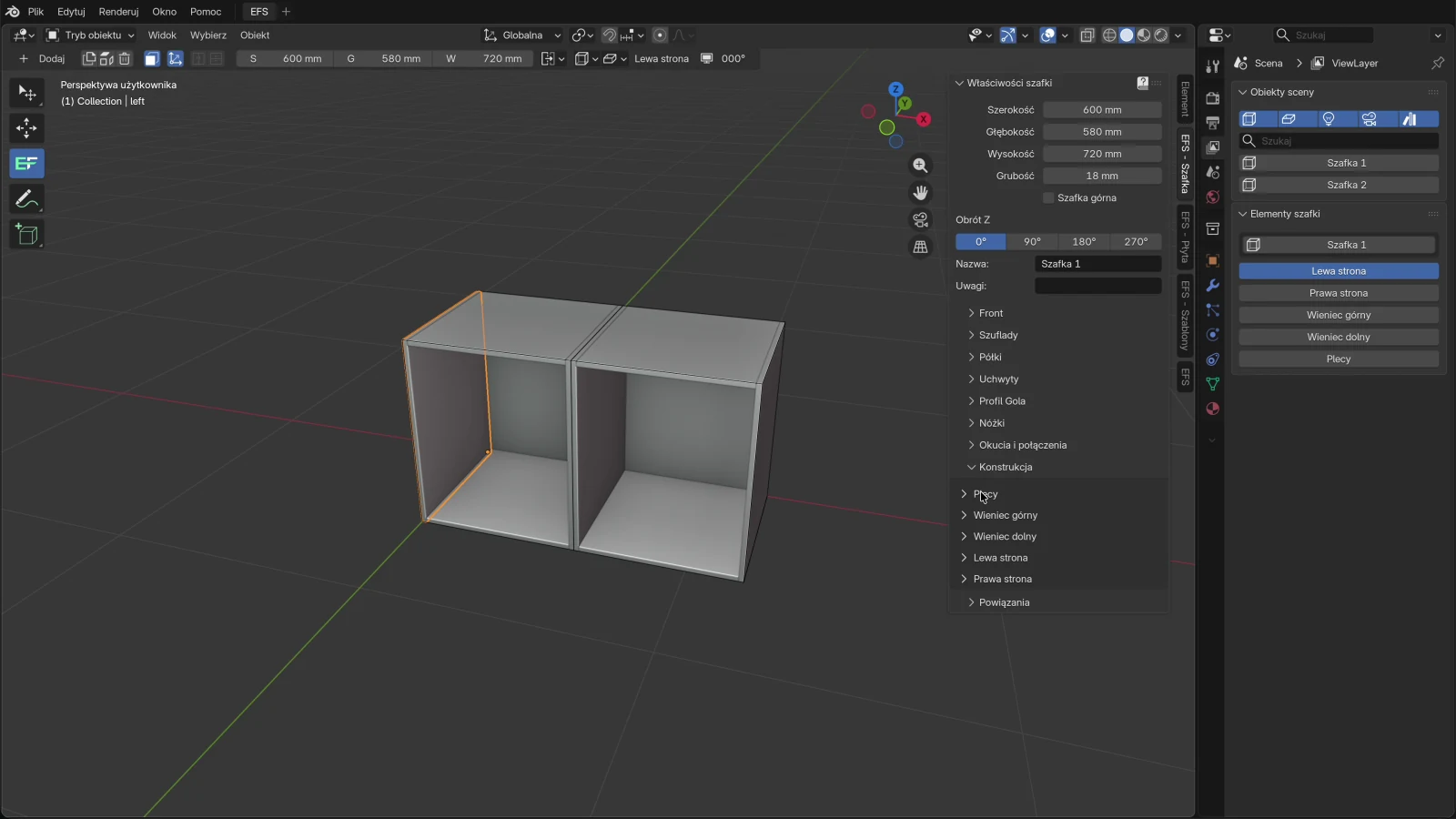

1. Kliknij płytę pierwszej szafki i otwórz kartę EFS - Szafka.
2. Otwórz Konstrukcja: w środku są Plecy, Wieniec górny, Wieniec dolny, Lewa strona i Prawa strona.

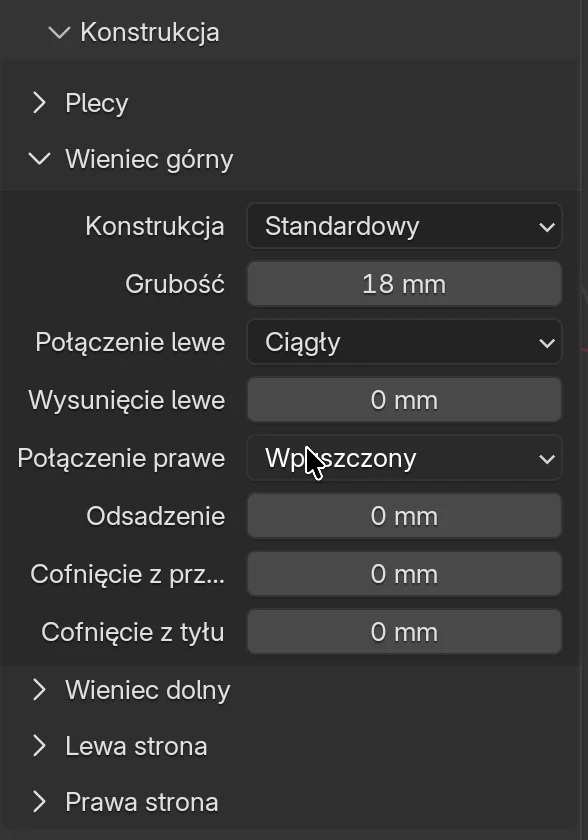

3. W sekcji Wieniec górny zmień Połączenie lewe na Ciągły: wieniec górny przechodzi nad lewym bokiem. Ustaw z powrotem Wpuszczony. Zob. Wieniec górny.

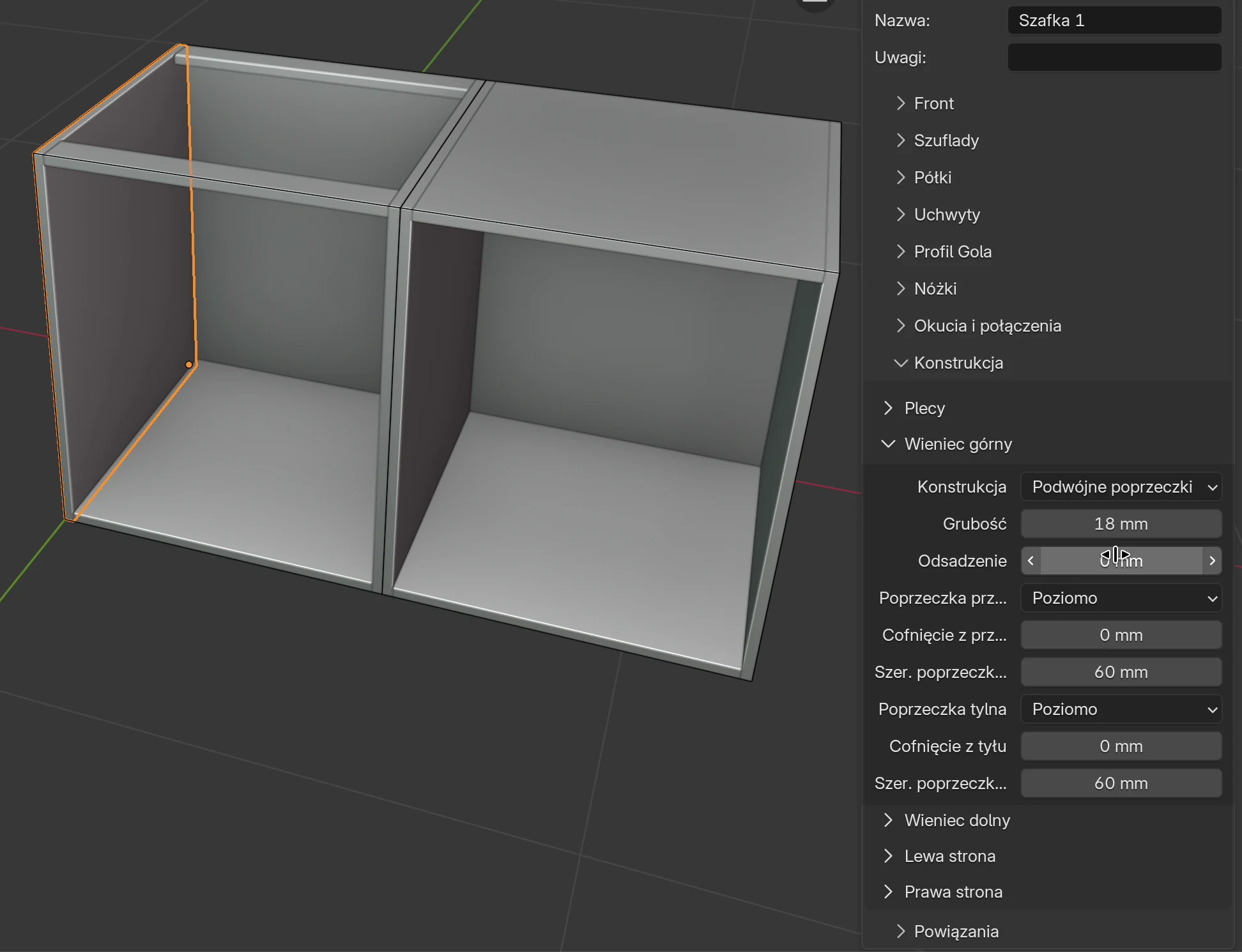

4. W sekcji Wieniec górny zmień Konstrukcja na Podwójne poprzeczki: zamiast pełnej płyty dostajesz dwie poprzeczki. Zob. Poprzeczki zamiast wieńca górnego.

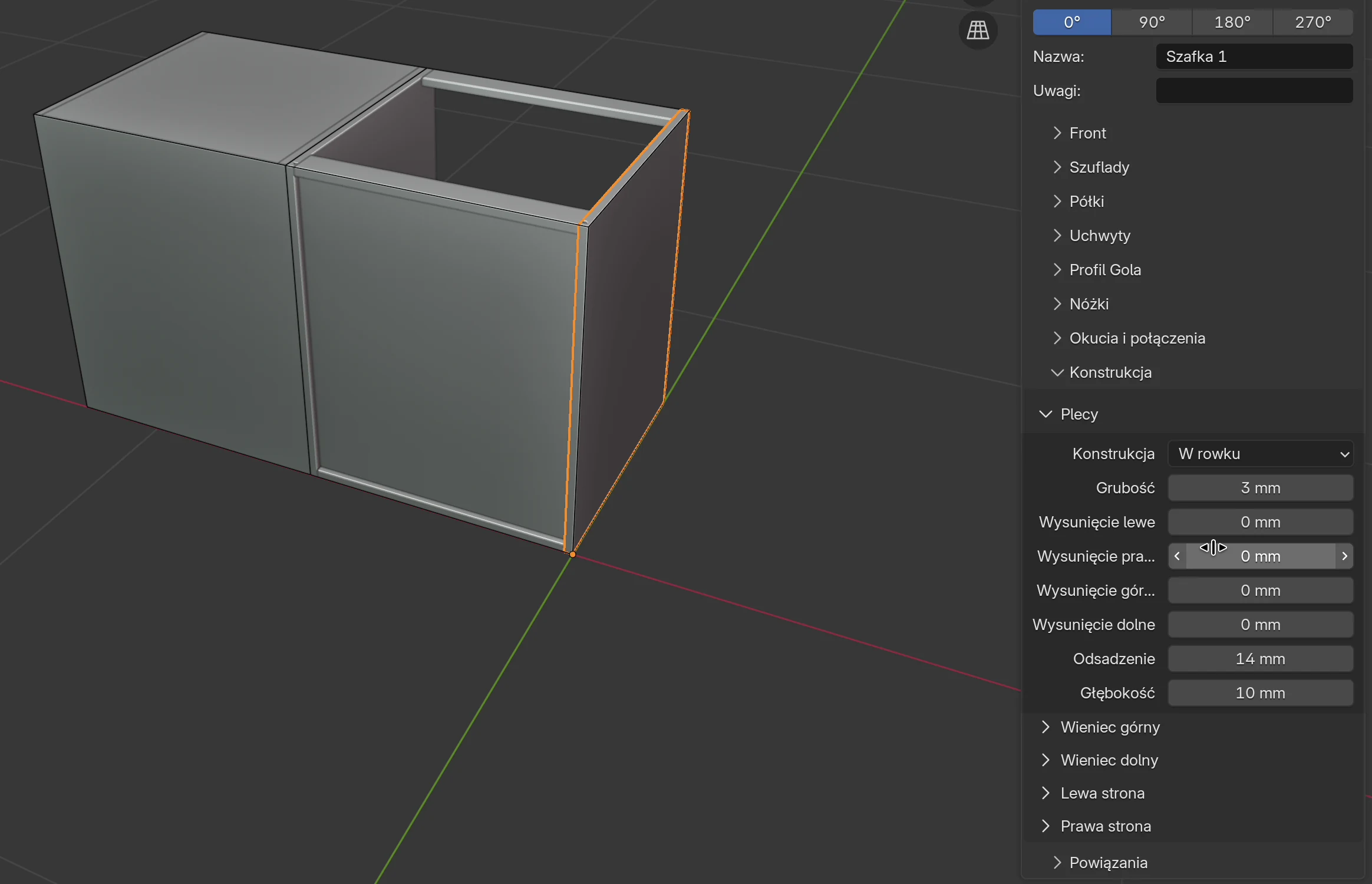

5. W sekcji Plecy zmień Konstrukcja z Nakładane na W rowku. Zob. Plecy.

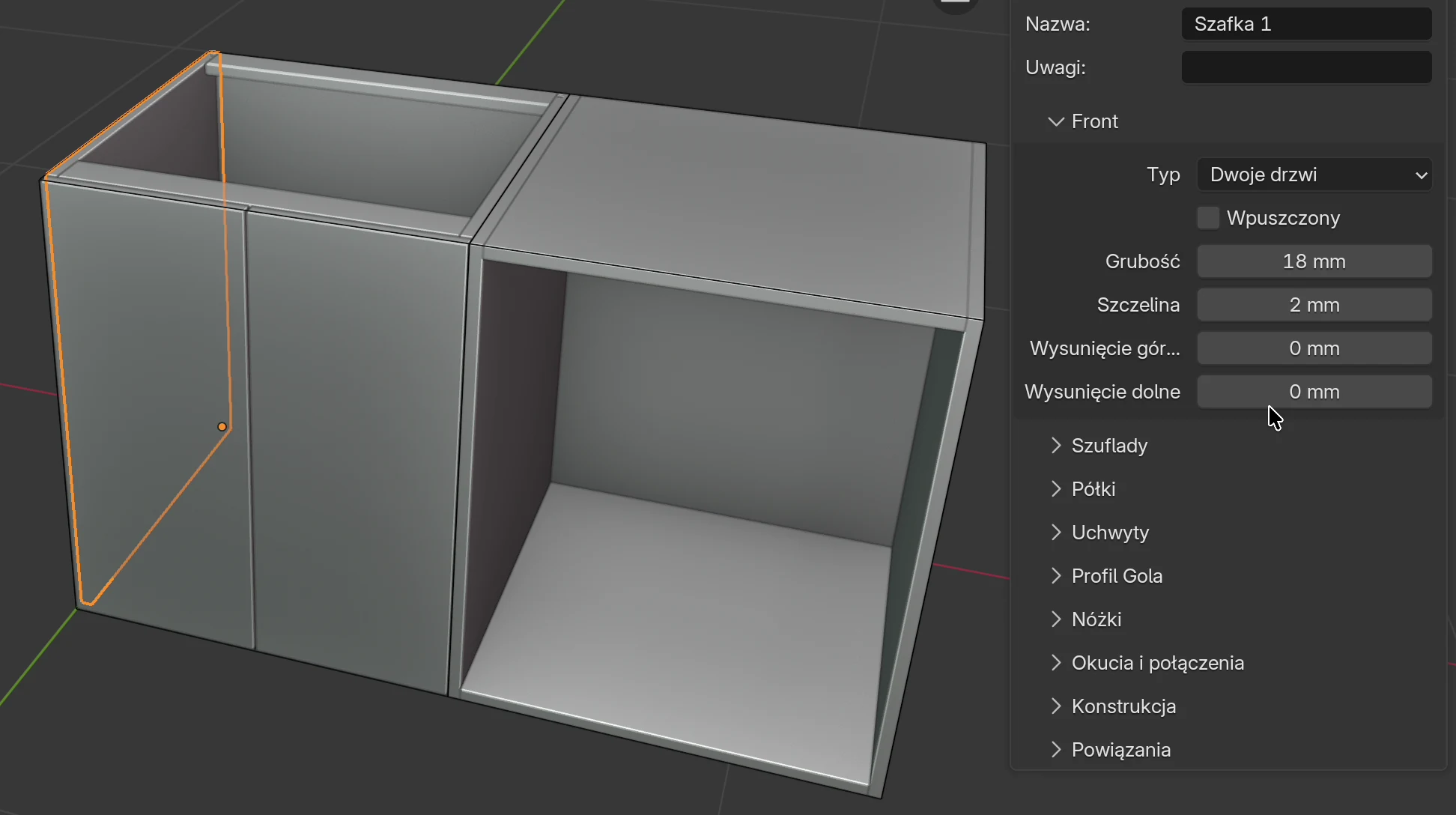

6. W panelu Front wybierz Typ: Dwoje drzwi. Zob. Front.
7. W nagłówku kliknij Dodaj → Półka pozioma (lub naciśnij Shift+H). Naciśnij O, aby otworzyć drzwi i zobaczyć półkę, potem znów O, aby je zamknąć. Zob. Półki.

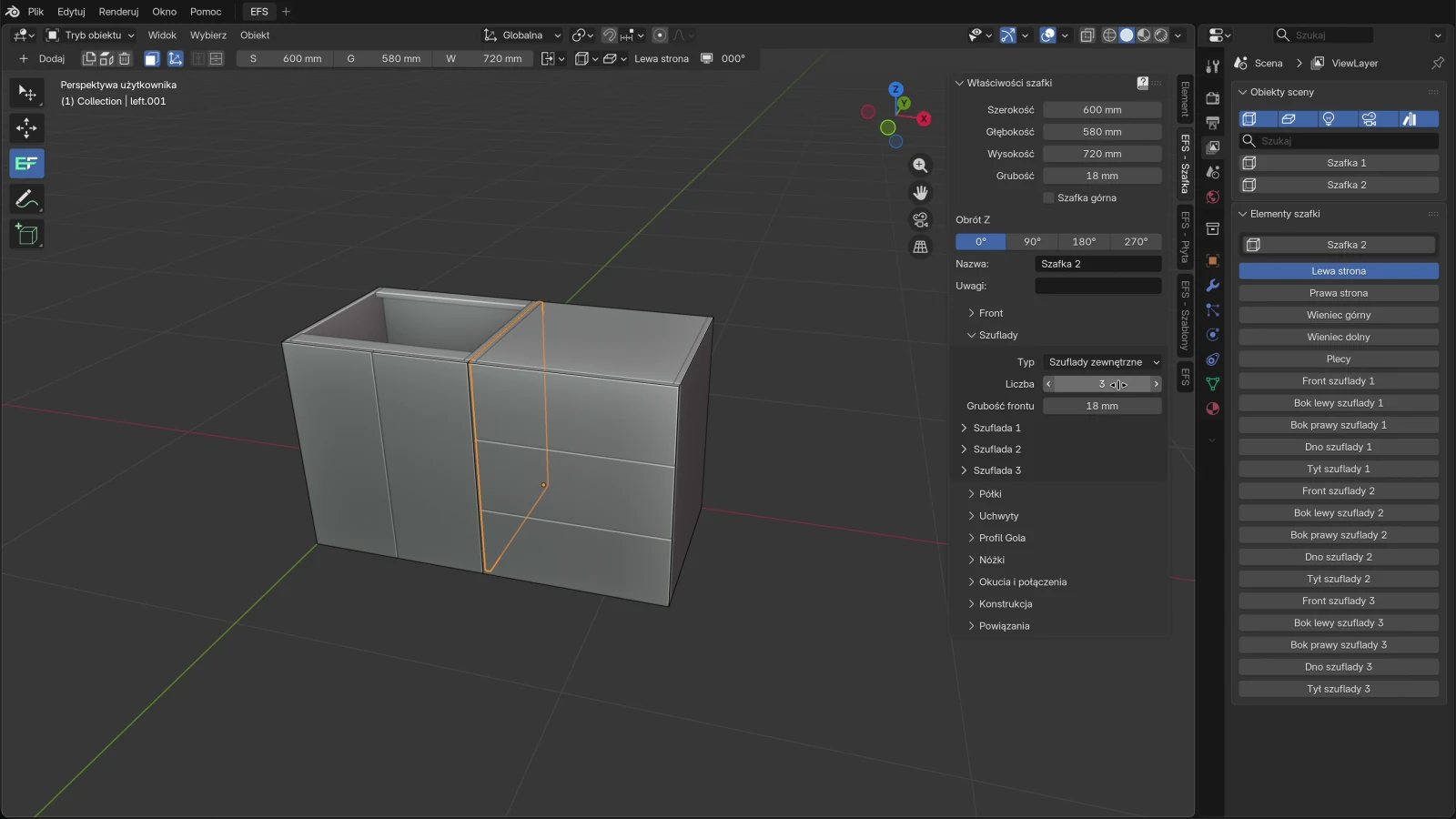

8. Kliknij płytę drugiej szafki. W panelu Szuflady wybierz Typ: Szuflady zewnętrzne i wpisz Liczba 3. Zob. Szuflady.

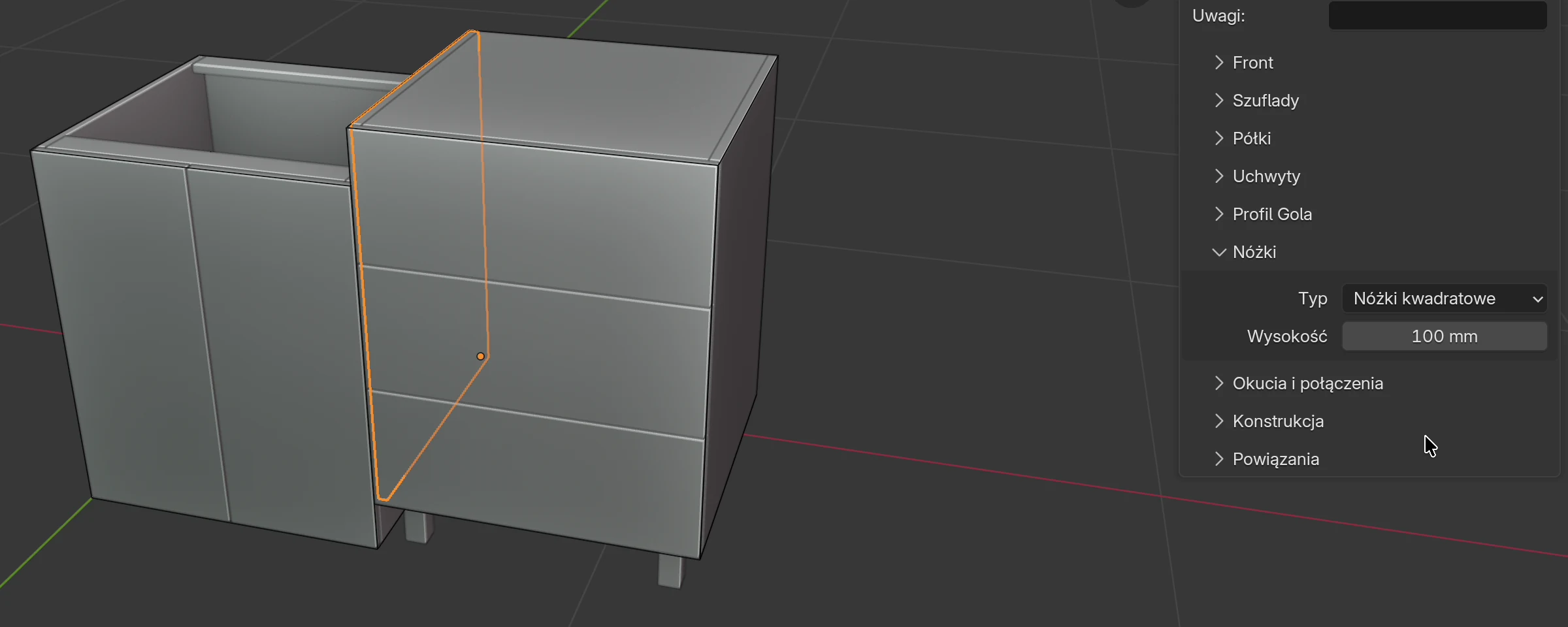

9. W panelu Nóżki wybierz Nóżki kwadratowe. Zob. Nóżki.

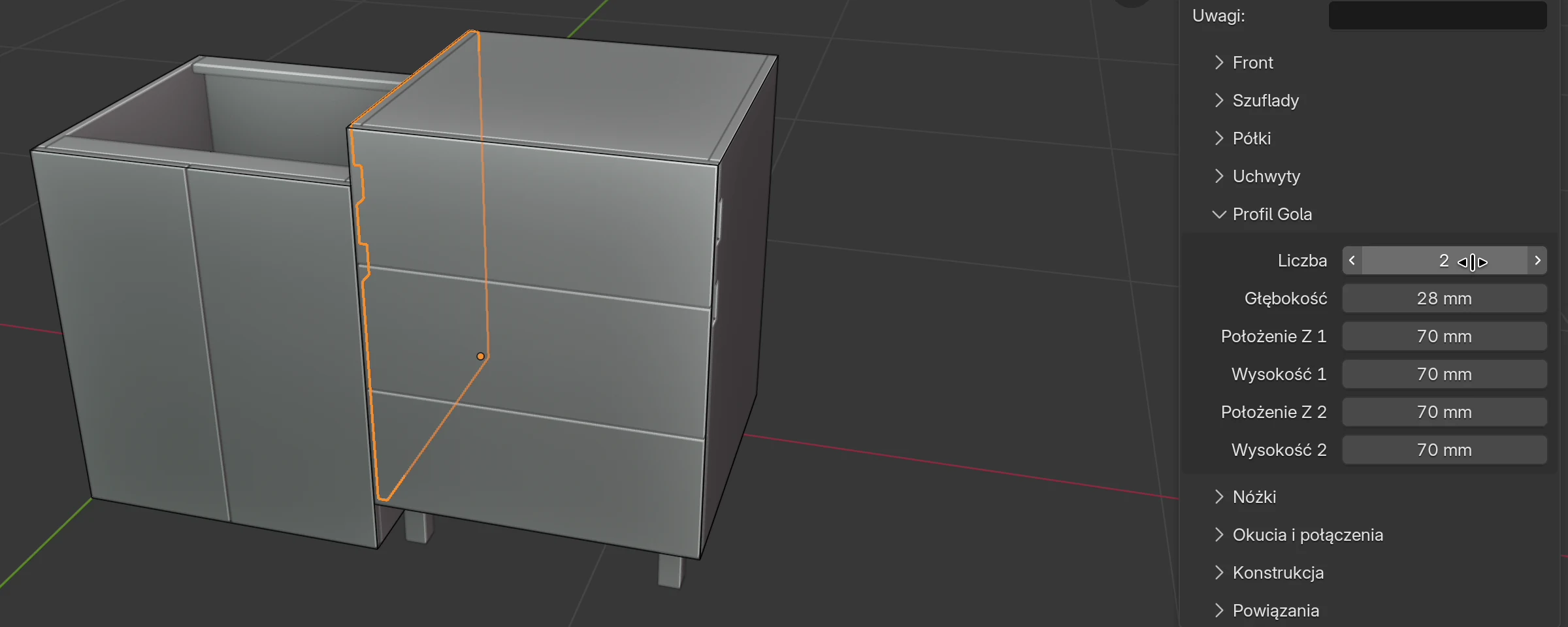

10. W panelu Profil Gola wpisz Liczba 2. Zob. Profil Gola.

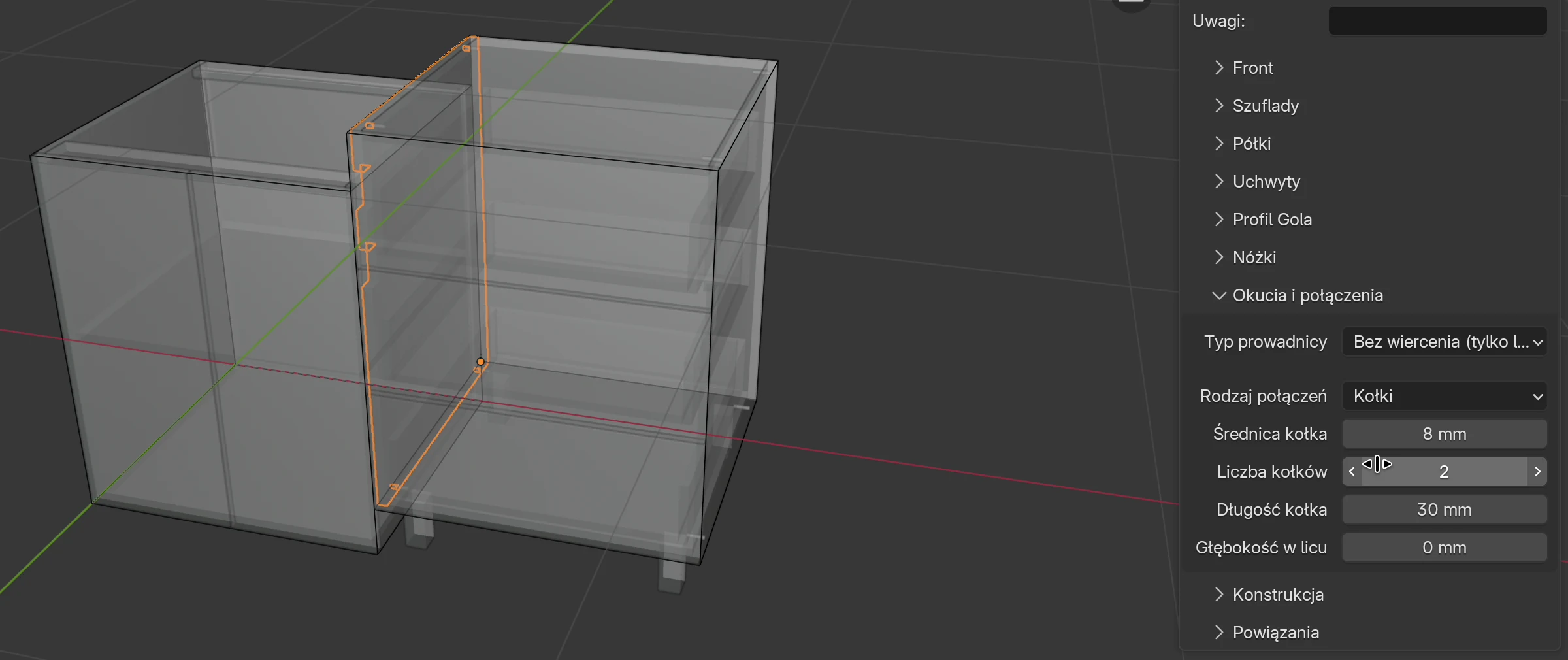

11. W panelu Okucia i połączenia wybierz Rodzaj połączeń: Kołki. Naciśnij Alt+Z, aby włączyć prześwietlenie, w którym widać kołki, potem znów Alt+Z. Zob. Okucia i połączenia.

Karta EFS - Szafka

Panele są na karcie w tej kolejności:

Panel	Do czego służy
Właściwości szafki	Wymiary, grubość płyt, szafka górna, obrót, nazwa i uwagi
Front	Drzwi i klapy
Szuflady	Szuflady zewnętrzne lub wewnętrzne i ustawienia każdej szuflady
Półki	Wymiary półek i przegród, podparcie półek, drążek na ubrania, przesunięcia i komory
Uchwyty	Wiercenie pod uchwyty lub otwieranie push
Profil Gola	Rowki w bokach do otwierania bez uchwytu
Nóżki	Nóżki regulowane
Okucia i połączenia	Zawiasy, prowadnice, podnośnik klapy, zawieszki i połączenia korpusu
Konstrukcja	Plecy, Wieniec górny, Wieniec dolny, Lewa strona, Prawa strona
Powiązania	Sąsiednie szafki, które idą razem z tą szafką

Szafka narożna ma własną kartę z innymi panelami. Zob. Szafka narożna.

Właściwości szafki

Górna część karty, zawsze otwarta.

Opcja	Co robi	Domyślnie	Wartości
Szerokość	Szerokość zewnętrzna. Wieńce górny i dolny, poprzeczki, plecy, fronty, szuflady i półki dostosowują się same.	600 mm	100–5000 mm
Głębokość	Głębokość zewnętrzna, łącznie z frontem i nakładanymi plecami.	580 mm	100–5000 mm
Wysokość	Wysokość zewnętrzna korpusu, bez nóżek.	720 mm	100–5000 mm
Grubość	Grubość korpusu: ustawia tę samą grubość boków, wieńca dolnego, wieńca górnego i wszystkich półek. Fronty i plecy mają własną grubość.	18 mm	0–100 mm
Szafka górna	Szafka staje się szafką górną: podnosi się na wysokość z pola Wysokość szafek górnych (karta EFS, panel Właściwości sceny), a jej fronty przechodzą do grupy materiałów F 2. Po wyłączeniu szafka opada na podłogę, a fronty wracają do F 1.	wył.	wł., wył.
Obrót Z	Obraca szafkę wokół osi pionowej.	0°	0°, 90°, 180°, 270°
Nazwa	Nazwa szafki na listach i w eksportach.	Szafka 1, Szafka 2…	dowolny tekst
Uwagi	Własne uwagi do szafki.	puste	dowolny tekst

Zasady:

• Szafka górna jest widoczna tylko wtedy, gdy szafka nie ma nóżek. Gdy wybierzesz nóżki, opcja wyłącza się sama.
• Grubość pojedynczych płyt możesz też zmieniać osobno, w panelu Konstrukcja. Grubość tutaj ustawia je wszystkie z powrotem na jedną wartość.
• Jeśli szafka jest powiązana z sąsiednimi, pod Szerokość pojawia się Szerokość połączenia (suma szerokości ze szczelinami), a pod Wysokość pojawia się Wysokość połączenia. Zob. Powiązania.
• Gdy wybierzesz kilka szafek, u góry panelu jest napisane, ile ich wybrano i że pola pokazują aktywną szafkę. Są tam przyciski Kopiuj do wybranych szafek i Wyrównaj do aktywnej, a przy dwóch wybranych także Wypełnij lukę i Powiąż z wybraną szafką. Szczegóły w rozdziale Szybsza praca.

Uwaga

Grubość ustawia tę samą wartość także dla boków i wieńca dolnego, które w panelu Konstrukcja ustawiono na Brak. Wieńce górny i dolny, poprzeczki i półki są wtedy skracane tak, jakby bok był na miejscu, a przegrody podnoszone tak, jakby był wieniec dolny. Jeśli szafka nie ma boku lub wieńca dolnego, zmieniaj grubość w panelu Konstrukcja, osobno dla każdej płyty. Jeśli to już się stało, ustaw tę stronę na Standardowy, a potem znów na Brak.

Front

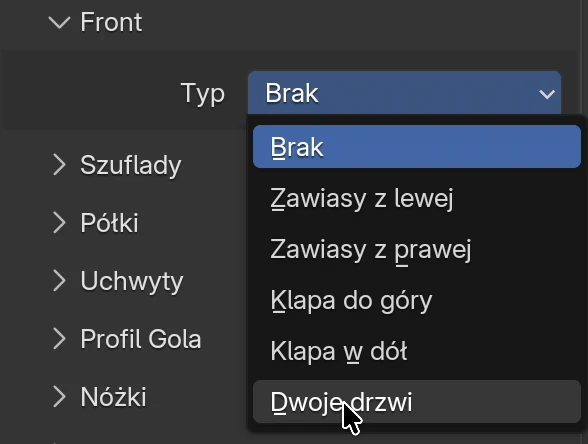

Drzwi i klapy szafki. W filmie: kliknij Front, otwórz menu rozwijane Typ i wybierz Dwoje drzwi.

1. Kliknij płytę szafki.
2. Otwórz panel Front.
3. W polu Typ wybierz typ frontu.
4. W razie potrzeby dostosuj Grubość, Szczelina i wysunięcia.
5. Zawiasy i podnośnik klapy wybierasz w panelu Okucia i połączenia.

Typ frontu

Typ	Co dostajesz
Brak	Szafkę bez frontu.
Zawiasy z lewej	Jedne drzwi na zawiasach z lewej strony.
Zawiasy z prawej	Jedne drzwi na zawiasach z prawej strony.
Klapa do góry	Klapę na zawiasach u góry.
Klapa w dół	Klapę na zawiasach u dołu.
Dwoje drzwi	Dwoje drzwi na zawiasach po zewnętrznych stronach, spotykających się pośrodku.

Opcje

Opcja	Co robi	Domyślnie	Wartości
Typ	Typ frontu, zob. tabela powyżej.	Brak	6 typów
Wpuszczony	Front jest osadzony w korpusie, między bokami, wieńcem górnym i dolnym, równo z przednią krawędzią. Boki oraz wieńce górny i dolny mają wtedy pełną głębokość (pomniejszoną o nakładane plecy).	wył.	wł., wył.
Grubość	Grubość frontu. Boki oraz wieńce górny i dolny są płytsze o tę wartość.	18 mm	0–100 mm
Szczelina	Szczelina od krawędzi szafki do krawędzi frontu, z każdej strony. Przy dwojgu drzwiach szczelina pośrodku jest podwójna.	2 mm	0–100 mm
Wysunięcie lewe	Przesuwa lewą krawędź frontu. Niewidoczne przy Dwoje drzwi.	0 mm	−2000 do 2000 mm
Wysunięcie prawe	Przesuwa prawą krawędź frontu. Niewidoczne przy Dwoje drzwi.	0 mm	−2000 do 2000 mm
Wysunięcie górne	Front wystaje o tyle ponad górną krawędź (ujemne: niżej).	0 mm	−2000 do 2000 mm
Wysunięcie dolne	Front wystaje o tyle poniżej dolnej krawędzi (ujemne: wyżej).	0 mm	−2000 do 2000 mm

Pola inne niż Typ są widoczne dopiero po wybraniu frontu.

Jak EFS oblicza wymiary frontów (szafka 600 × 720 mm, Szczelina 2 mm):

• Jedne drzwi: 596 × 716 mm.
• Dwoje drzwi: każde skrzydło 296 × 716 mm. Między nimi jest szczelina 4 mm.
• Wpuszczony: drzwi są dodatkowo węższe o oba boki i niższe o wieniec górny i dolny (z uwzględnieniem ich pola Odsadzenie). Przy płytach 18 mm jedne drzwi mają 560 × 680 mm.

Informacja

Na pojedynczych drzwiach i klapach wysunięcie po stronie zawiasów przesuwa cały front, a wysunięcie po przeciwnej stronie go wydłuża. Przy Zawiasy z lewej dodatnie Wysunięcie lewe przesuwa drzwi w prawo, a dodatnie Wysunięcie prawe wydłuża je w prawo. Przy Zawiasy z prawej jest odwrotnie. Przy klapie Klapa do góry to samo dotyczy pól Wysunięcie górne (przesuwa) i Wysunięcie dolne (wydłuża), a przy Klapa w dół jest odwrotnie. Wysunięcie lewe i Wysunięcie prawe klapy wydłużają ją w tę stronę.

Wskazówka

Aby wydłużyć drzwi Zawiasy z lewej o 10 mm w lewo, ustaw Wysunięcie lewe na −10 mm, a Wysunięcie prawe na 10 mm. Prawa krawędź zostaje wtedy na miejscu.

Zasady:

• Gdy wybierzesz front, szuflady znikają. Szafka ma albo fronty, albo szuflady.
• Fronty dostają grupę materiałów F 1, a na szafce górnej F 2. Obrzeże frontów ma domyślnie 2 mm. Zob. Dekory, obrzeże i materiały.
• Gdy zmieniasz typ frontu, nowy front zachowuje dekor starego.
• F przełącza po kolei fronty wybranej szafki: Brak → Zawiasy z lewej → Zawiasy z prawej → Dwoje drzwi → Brak. W drugiej rundzie te same fronty mają włączone Wpuszczony. Klapy wybierasz w menu.
• O otwiera i zamyka drzwi i szuflady wybranej szafki.
• Shift+F ukrywa wszystkie fronty w scenie, żeby było widać wnętrze. Przywracasz je ikoną frontów w nagłówku rzutni 3D.

Uwaga

Fronty ukryte skrótem Shift+F nie trafiają do listy formatek, rysunków ani kosztorysu. Przed eksportem przywróć je ikoną w nagłówku.

Uwaga

Pola Wysunięcie lewe i Wysunięcie prawe znikają, gdy wybierzesz Dwoje drzwi, ale ich wartości zostają. Jeśli wcześniej ustawiono Wysunięcie prawe, oba skrzydła stają się szersze o tę wartość i nachodzą na siebie pośrodku. Przed przełączeniem na dwoje drzwi ustaw wysunięcia z powrotem na 0.

Szuflady

Szuflady zajmują całą wysokość szafki i dzielą ją według proporcji. W filmie: na drugiej szafce otwórz Szuflady, wybierz Szuflady zewnętrzne i wpisz Liczba 3.

1. Kliknij płytę szafki.
2. Otwórz panel Szuflady.
3. W polu Typ wybierz Szuflady zewnętrzne lub Szuflady wewnętrzne.
4. Kliknij pole Liczba, wpisz liczbę szuflad i naciśnij Enter.
5. W razie potrzeby otwórz sekcję Szuflada 1, Szuflada 2… i dostosuj daną szufladę.
6. Prowadnice wybierasz w panelu Okucia i połączenia.

Typ szuflad

Typ	Co dostajesz
Brak	Szafkę bez szuflad.
Szuflady zewnętrzne	Fronty szuflad nachodzą na krawędzie korpusu i zakrywają całą wysokość szafki.
Szuflady wewnętrzne	Fronty szuflad są wpuszczone w korpus, między boki, wieniec górny i dolny, równo z przednią krawędzią.

Opcje panelu Szuflady

Opcja	Co robi	Domyślnie	Wartości
Typ	Typ szuflad, zob. tabela powyżej.	Brak	Brak, Szuflady zewnętrzne, Szuflady wewnętrzne
Liczba	Liczba szuflad.	0	0–5
Grubość frontu	Grubość wszystkich frontów szuflad. Przy szufladach zewnętrznych boki są płytsze o tę wartość.	18 mm	0–100 mm

Liczba i Grubość frontu są widoczne dopiero po wybraniu typu. Dla każdej szuflady, aż do wpisanej liczby, pojawia się sekcja Szuflada N.

Szuflada 1 do Szuflada 5

Każda szuflada ma własną zwijaną sekcję z tymi samymi polami. Szuflada 1 jest najniższa.

Opcja	Co robi	Domyślnie	Wartości
Proporcja wysokości	Udział tej szuflady w wysokości. Szuflady z proporcjami 1, 1, 2 dostają ćwierć, ćwierć i połowę wysokości.	1	1–3
Proporcja wys. wewn.	Wysokość boków skrzyni jako część wysokości szuflady.	0,5	0,1–1,0
Grubość wewnętrzna	Grubość boków, dna i tyłu skrzyni szuflady.	16 mm	0–100 mm
Szczelina frontu	Szczelina wokół frontu szuflady, z każdej strony. Między dwiema szufladami szczelina jest podwójna.	2 mm	0–100 mm
Wewn. szczelina boczna	Odstęp między bokiem szafki a bokiem skrzyni, na prowadnicę.	10 mm	0–50 mm
Szczelina z tyłu	Odstęp między tylnym końcem skrzyni a plecami szafki.	10 mm	0–50 mm
Wysunięcie górne	Front szuflady wystaje o tyle wyżej (ujemne: niżej).	0 mm	−2000 do 2000 mm
Wysunięcie dolne	Front szuflady wystaje o tyle niżej (ujemne: wyżej).	0 mm	−2000 do 2000 mm

Jak EFS buduje szufladę (szafka 600 × 580 × 720 mm, płyty 18 mm, nakładane plecy 3 mm, trzy szuflady zewnętrzne z proporcją 1):

• Każda szuflada dostaje 240 mm wysokości. Front ma 596 × 236 mm.
• Boki skrzyni mają 240 × 0,5 = 120 mm wysokości i 580 − 18 − 10 − 3 = 549 mm głębokości.
• Dno i tył skrzyni są między bokami: mają 600 − 2 × 18 − 2 × 10 − 2 × 16 = 512 mm szerokości. Tył skrzyni stoi na dnie.
• Skrzynia jest 5 mm nad wieńcem dolnym.

Zasady:

• Gdy wybierzesz szuflady, fronty znikają. Szafka ma albo szuflady, albo fronty.
• Jeśli wybierzesz typ, ale Liczba zostanie 0, szuflad nie ma. Wpisz liczbę.
• Fronty szuflad dostają grupę materiałów F 1 (na szafce górnej F 2) i obrzeże 2 mm. Skrzynia szuflady trafia do grupy Półka.
• Przy prowadnicy z katalogu EFS dobiera długość prowadnicy do głębokości szuflady i wierci boki. Przy systemie boxowym (TANDEMBOX, LEGRABOX, MERIVOBOX) metalowe boki znikają z listy formatek, a dno i tył dostają wymiary według wzoru producenta. Zob. Okucia projektu.
• D przełącza po kolei układy szuflad: Brak → Szuflady zewnętrzne 1, 2, 3, 4, 5 → Szuflady wewnętrzne 1 … 5 → Brak.
• Wycięcie pod syfon w szufladzie wyjaśnia rozdział Łazienka: syfon i rury.

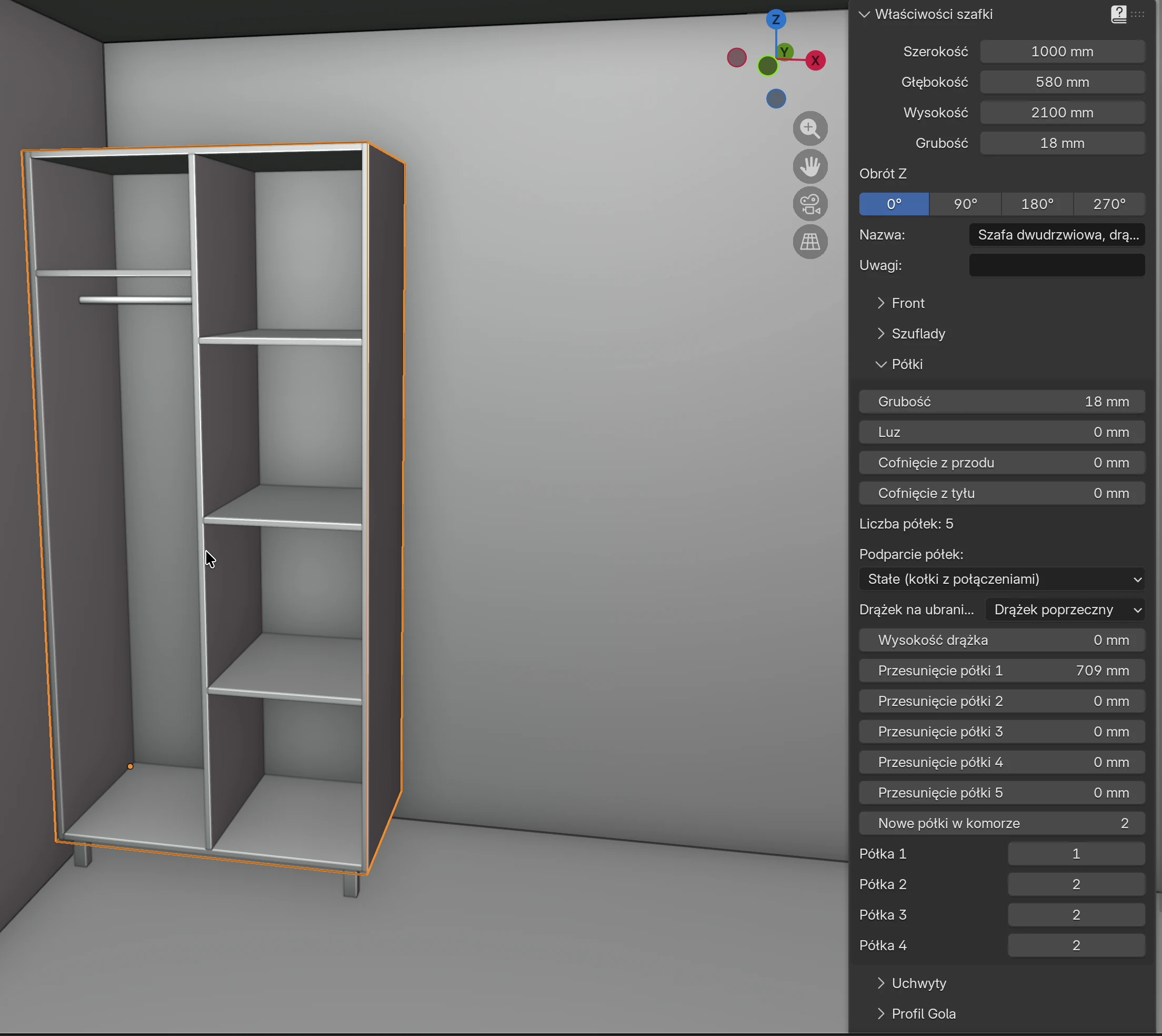

Półki

Półki poziome i przegrody pionowe dodajesz menu Dodaj lub klawiszem. Panel Półki ustawia je wszystkie razem.

1. Kliknij płytę szafki. Może być wybrany tylko jeden obiekt.

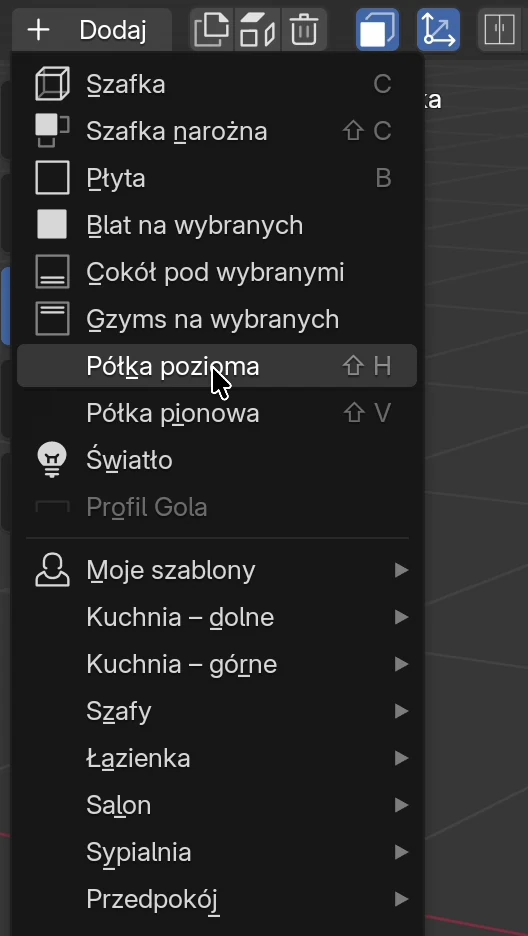

2. W nagłówku kliknij Dodaj → Półka pozioma lub naciśnij Shift+H.
3. Aby dodać przegrodę pionową, kliknij Dodaj → Półka pionowa lub naciśnij Shift+V.

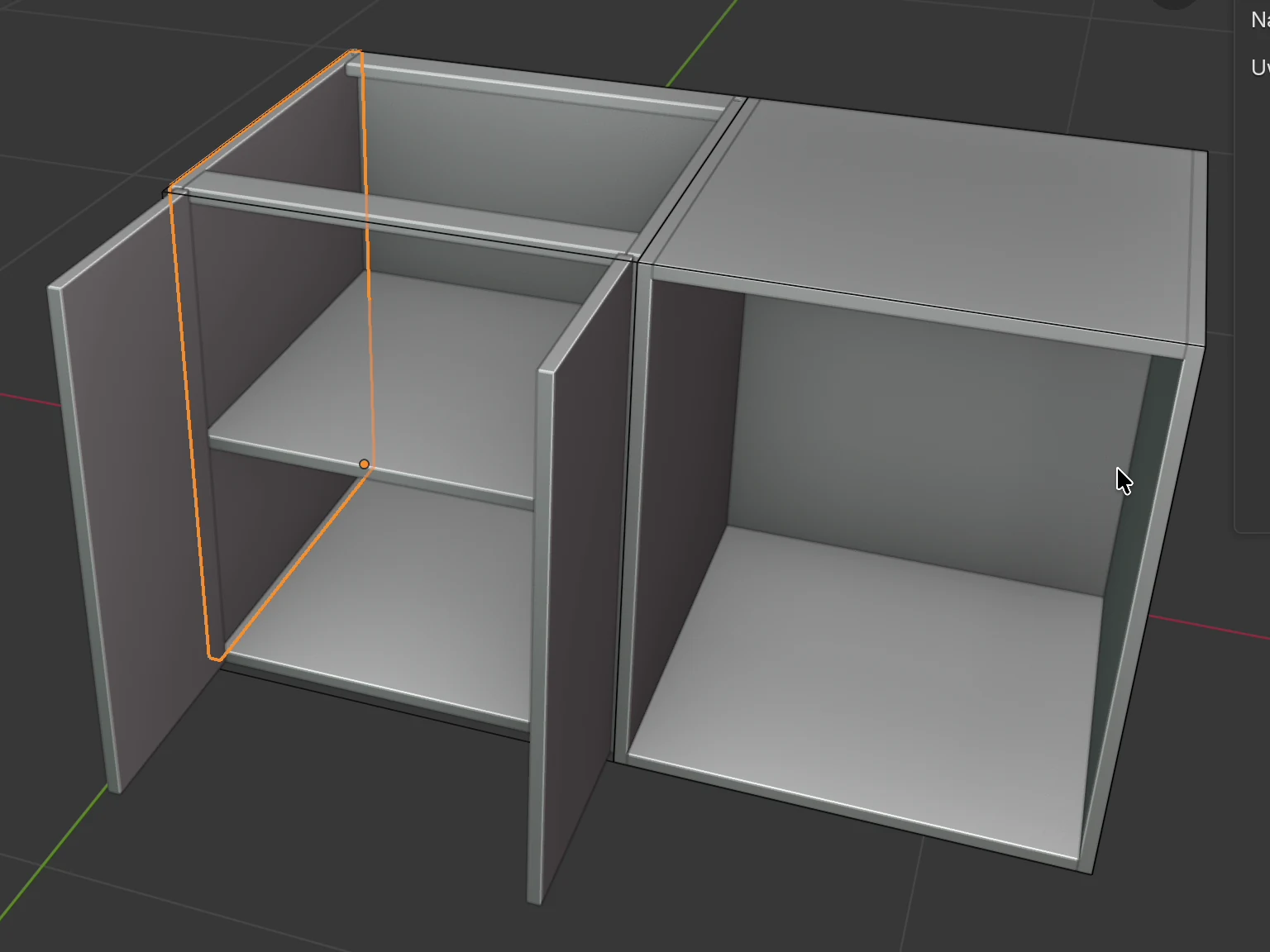

4. Naciśnij O, aby otworzyć drzwi i zajrzeć do środka. Ponowne O je zamyka.
5. Otwórz panel Półki i dostosuj wymiary, przesunięcia i komory.

Każda nowa półka jest rozmieszczana równomiernie z pozostałymi. Półki poziome dzielą wysokość wewnętrzną, przegrody pionowe szerokość.

Opcje

Opcja	Co robi	Domyślnie	Wartości
Grubość	Grubość wszystkich półek i przegród szafki.	18 mm	0–100 mm
Luz	Półka jest o tyle węższa od szerokości wewnętrznej, połowa z lewej, połowa z prawej. Przegroda jest o tyle niższa.	0 mm	−100 do 100 mm
Cofnięcie z przodu	Półka zaczyna się o tyle za przednią krawędzią korpusu.	0 mm	−1000 do 1000 mm
Cofnięcie z tyłu	Półka kończy się o tyle przed plecami.	0 mm	−1000 do 1000 mm
Liczba półek	Tylko do odczytu: ile półek i przegród ma szafka.	–	–
Podparcie półek	Półki stałe na kołkach albo półki przestawne na podpórkach w rzędach otworów. Zob. Półki przestawne, System 32.	Stałe (kołki z połączeniami)	Stałe (kołki z połączeniami); Przestawne, System 32, pełne rzędy; Przestawne, System 32, wokół półek
Drążek na ubrania	Drążek na ubrania. Zob. Szafa z komorami i drążkiem.	Brak	Brak, Drążek poprzeczny, Drążek wysuwany
Wysokość drążka	Wysokość drążka nad wieńcem dolnym; 0 oznacza 60 mm pod półką powyżej lub pod wieńcem górnym. Tylko przy Drążek poprzeczny.	0 mm	0–3000 mm
Przesunięcie półki 1 … Przesunięcie półki 10	Wyjmuje półkę z równomiernego rozmieszczenia: półkę poziomą przesuwa w górę (+) lub w dół (−), przegrodę w prawo (+) lub w lewo (−). Numer to miejsce półki w kolejności dodawania.	0 mm	−2500 do 2500 mm
Nowe półki w komorze	Do której komory między przegrodami trafi następna półka pozioma, licząc od lewej. Tylko gdy szafka ma przegrodę.	1	1–11
Półka 1, Półka 2… (komora)	Komora, w której leży ta półka pozioma. Tylko gdy szafka ma przegrodę.	komora, do której dodano półkę	1–11
Półka 1 ↑ … mm ↓ … mm	Tylko do odczytu: wolna przestrzeń nad półką i pod nią (dla przegród ← i →). Niewidoczne, gdy szafka ma zarówno przegrody, jak i półki poziome.	–	–

Jak EFS oblicza półkę (szafka 600 × 580 mm, płyty 18 mm, nakładane plecy 3 mm, bez frontu): półka ma 564 × 577 mm. Z frontem 18 mm półka ma 559 mm głębokości. Gdy plecy są w rowku, półka kończy się przy plecach, więc jest też krótsza o Odsadzenie pleców.

Zasady:

• Szafka może mieć łącznie najwyżej 10 półek i przegród.
• Gdy jest przegroda, każda półka pozioma leży tylko w swojej komorze i jest rozmieszczana razem z półkami tej komory.
• Podparcie półek jest widoczne tylko wtedy, gdy szafka ma półkę poziomą.
• Półka dostaje obrzeże 0,4 mm i grupę materiałów Półka.
• Dodaj → Półka pozioma i Shift+H nie działają, gdy wybrana jest sama półka lub kilka obiektów. Kliknij bok, front lub inną płytę szafki. Półka pionowa nie działa na szafce narożnej.

Uwaga

Gdy wybierzesz półkę i naciśniesz X (lub kosz w nagłówku), usuwane są wszystkie półki i przegrody tej szafki, a nie tylko ta jedna.

Informacja

Pola Grubość, Luz, Cofnięcie z przodu i Cofnięcie z tyłu są widoczne tylko wtedy, gdy włączona jest opcja Włącz wybór materiałów (karta EFS, panel Publikacja online → Ustawienia). Domyślnie jest włączona. Jeśli nie widzisz tych pól, włącz ją.

Uchwyty

Panel Uchwyty wierci otwory pod uchwyty w drzwiach i frontach szuflad: otwory przelotowe trafiają na rysunek, a uchwyty i wkręty na listę okuć. To samo ustawia się dla całego projektu w Okucia projektu, więc tutaj zmieniasz tylko jedną szafkę. Szczegóły w rozdziale Okucia projektu.

Opcja	Co robi	Domyślnie	Wartości
Uchwyt	Typ uchwytu.	Brak	Brak, Uchwyt relingowy, Gałka, Otwieranie push
Rozstaw otworów	Odległość między dwoma otworami uchwytu relingowego. Tylko dla Uchwyt relingowy.	128 mm	16–1200 mm
Orientacja	Uchwyt relingowy na drzwiach biegnie pionowo lub poziomo. Na szufladach zawsze poziomo. Tylko dla uchwytu relingowego na drzwiach.	Pionowo	Pionowo, Poziomo
Położenie	Wysokość uchwytu na drzwiach. Na szufladach uchwyt jest pośrodku. Tylko przy drzwiach.	Górna krawędź	Górna krawędź, Dolna krawędź, Połowa wysokości
Od krawędzi otwierania	Od krawędzi drzwi po stronie otwierania do środka uchwytu (lub do bliższego otworu poziomego relingu).	40 mm	10–500 mm
Od krawędzi górnej/dolnej	Od górnej lub dolnej krawędzi drzwi do środka uchwytu (lub do bliższego otworu pionowego relingu).	50 mm	10–1000 mm

Zasady:

• Otwieranie push dodaje jeden odbojnik push na każde drzwi, klapę i szufladę, bez otworów pod uchwyt.
• Jeśli szafka nie ma ani drzwi, ani szuflad, pod polem Uchwyt pojawia się Brak drzwi lub frontów szuflad do wiercenia.
• Od krawędzi otwierania i Od krawędzi górnej/dolnej są ukryte, dopóki szafka nie ma drzwi.
• Na szafce górnej Okucia projektu umieszczają uchwyt przy przeciwnej krawędzi: Górna krawędź z projektu staje się dolną krawędzią szafki górnej.

Profil Gola

Profil Gola to rowek w bokach do otwierania bez uchwytu. Liczba określa, ile rowków ma szafka. W filmie: otwórz Profil Gola i wpisz Liczba 2.

1. Kliknij płytę szafki.
2. Otwórz panel Profil Gola.
3. Kliknij pole Liczba, wpisz liczbę rowków i naciśnij Enter.
4. Ustaw Głębokość oraz Położenie Z i Wysokość każdego rowka.

Opcja	Co robi	Domyślnie	Wartości
Liczba	Liczba rowków. 0 oznacza brak profilu Gola.	0	0–3
Głębokość	Jak głęboko rowek sięga od przedniej krawędzi boku w stronę tyłu.	28 mm	0–200 mm
Położenie Z 1	Od górnej krawędzi boku do górnej krawędzi pierwszego rowka. 0 oznacza, że rowek jest otwarty od góry (profil L).	70 mm	0–5000 mm
Wysokość 1	Wysokość pierwszego rowka.	70 mm	5–200 mm
Położenie Z 2	Od dolnej krawędzi pierwszego rowka do górnej krawędzi drugiego.	70 mm	10–5000 mm
Wysokość 2	Wysokość drugiego rowka.	70 mm	5–200 mm
Położenie Z 3	Od dolnej krawędzi drugiego rowka do górnej krawędzi trzeciego.	70 mm	10–5000 mm
Wysokość 3	Wysokość trzeciego rowka.	70 mm	5–200 mm

Pola drugiego i trzeciego rowka są widoczne tylko wtedy, gdy Liczba wynosi 2 lub 3.

Zasady:

• EFS wycina rowek tylko w lewym i prawym boku, jeśli szafka je ma. Fronty, wieniec górny i poprzeczki zostają bez zmian. Jeśli front ma zostawić miejsce na chwyt nad nim, skróć go samodzielnie: daj szufladzie ujemne Wysunięcie górne, a drzwiom ujemne Wysunięcie górne w panelu Front.
• Jeśli rowki nie mieszczą się w wysokości boku, EFS sam zmniejsza Położenie Z, aby się zmieściły.
• Dodaj → Profil Gola umieszcza aluminiowy profil na całej szerokości, po jednym na każdy rowek: profil L dla górnego rowka, gdy Położenie Z 1 wynosi 0, w przeciwnym razie profil C. Przycisk jest wyszarzony, gdy szafka nie ma rowków lub gdy wybrano kilka obiektów.
• Kosztorys liczy dwa cięcia na rowek i długość profilu (szerokość szafki razy liczba rowków).

Nóżki

Nóżki regulowane pod szafką. Szafka jest podniesiona o wysokość nóżek. W filmie: otwórz Nóżki i wybierz Nóżki kwadratowe.

1. Kliknij płytę szafki.
2. Otwórz panel Nóżki.
3. W polu Typ wybierz Nóżki okrągłe lub Nóżki kwadratowe.
4. W polu Wysokość wpisz wysokość nóżek.

Opcja	Co robi	Domyślnie	Wartości
Typ	Typ nóżek.	Brak	Brak, Nóżki okrągłe, Nóżki kwadratowe
Wysokość	Wysokość nóżek. Szafka jest podniesiona nad podłogę o tę wartość.	100 mm	10–500 mm

Wysokość jest widoczna dopiero po wybraniu typu.

Zasady:

• Szafka dostaje cztery nóżki, 60 mm od krawędzi.
• Wysokość szafki nie obejmuje nóżek: szafka o wysokości 720 mm na nóżkach 100 mm ma górną krawędź na wysokości 820 mm.
• Szafka na nóżkach nie może być szafką górną (Szafka górna): pole wyłącza się i znika.
• Gdy ustawisz Brak, nóżki znikają, a szafka opada na podłogę.
• Nóżki i ich wkręty trafiają na listę okuć.
• L przełącza po kolei nóżki: Brak → Nóżki okrągłe → Nóżki kwadratowe → Brak.
• Cokół przed nóżkami dodajesz poleceniem Dodaj → Cokół pod wybranymi. Zob. Cokół, blendy, panele maskujące i gzyms.

Okucia i połączenia

Panel Okucia i połączenia wybiera okucia i połączenia tylko dla tej szafki. Dla całego projektu wybierasz je w Okucia projektu. Szczegóły w rozdziałach Okucia projektu i Połączenia: kołki, konfirmat, minifix.

W filmie: otwórz Okucia i połączenia, wybierz Kołki w polu Rodzaj połączeń, a potem naciśnij Alt+Z, aby włączyć prześwietlenie.

Opcja	Kiedy jest widoczna	Co robi	Domyślnie	Wartości
Typ zawiasu	Szafka ma drzwi lub klapę	Zawias z katalogu wierci puszkę, otwory na wkręty i prowadnik.	Bez wiercenia (tylko liczba)	zawiasy z katalogu
Autom. liczba zawiasów	Szafka ma drzwi lub klapę	Liczba zawiasów według wysokości drzwi: do 900 mm 2, do 1600 mm 3, do 2000 mm 4, powyżej 5.	wył.	wł., wył.
Zawiasy	Autom. liczba zawiasów jest wyłączona	Liczba zawiasów na drzwi.	2	0–6
Podnośnik klapy	Klapa do góry	System podnośnika klapy. Pod nim widać współczynnik mocy, ciężar frontu i proponowany mechanizm; na czerwono, jeśli żaden nie pasuje. Zob. Szafki górne, szafki wysokie i klapy.	Brak (zawiasy)	systemy podnośników z katalogu
Typ prowadnicy	Szafka ma szuflady	Prowadnica lub system boxowy z katalogu.	Bez wiercenia (tylko liczba)	prowadnice z katalogu
Zawieszki szafki górnej	Szafka górna jest włączona	Zawieszki i szyna montażowa o długości szafki.	Brak	Brak, Zawieszki na szynie montażowej, Zawieszki przykręcane do ściany
Rodzaj połączeń	Zawsze	Połączenie między płytami korpusu.	Brak	Brak, Kołki, Konfirmat, Minifix, Minifix i kołki
Średnica kołka	Kołki, Minifix i kołki	Średnica kołka.	8 mm	4–20 mm
Liczba kołków	Kołki	Liczba kołków na połączenie.	2	1–10
Długość kołka	Kołki, Minifix i kołki	Długość kołka. Otwór w licu zależy od grubości płyty, otwór w krawędzi bierze resztę plus 2 mm na klej.	30 mm	16–100 mm
Głębokość w licu	Kołki, Minifix i kołki	Głębokość otworu w licu płyty. 0 oznacza automatycznie: grubość płyty minus 6 mm, najwyżej połowa kołka.	0 mm	0–60 mm
Łączniki na połączenie	Konfirmat, Minifix, Minifix i kołki	Liczba konfirmatów lub minifiksów na połączenie.	2	1–10

Zasady:

• Jeśli EFS musi przesunąć zawiasy, żeby nie trafiały w półki, wiersz pod polem podaje, ile zawiasów przesunięto.
• Przy Minifix i kołki każdy minifix dostaje jeden kołek obok, więc nie ma pola Liczba kołków.
• Kołki i wiercenia nie są płytami: nie trafiają do listy formatek. Kołki trafiają na listę okuć.
• Alt+Z włącza i wyłącza prześwietlenie; widać w nim kołki i otwory.

Informacja

Jeśli na zrzucie ekranu pole ma jeszcze starszą, skróconą etykietę Dubina rupe u li…, jest to pole Głębokość w licu. Aktualny program pokazuje Głębokość w licu.

Konstrukcja

Panel Konstrukcja ma pięć zwijanych sekcji, po jednej dla każdej płyty korpusu: Plecy, Wieniec górny, Wieniec dolny, Lewa strona i Prawa strona. Kliknij sekcję, aby ją otworzyć.

Plecy

Plecy to cienka płyta 3 mm. Mogą być nakładane na tylną krawędź, osadzone we wręgu lub wsunięte w rowek. W filmie: otwórz Plecy i zmień Konstrukcja na W rowku.

1. Otwórz Konstrukcja → Plecy.
2. W polu Konstrukcja wybierz sposób.
3. Ustaw Grubość, a dla wręgu lub rowka także Odsadzenie i Głębokość.

Konstrukcja	Co dostajesz
Nakładane	Plecy są przykręcone na tylne krawędzie korpusu. Zakrywają całą szerokość i wysokość szafki.
We wręgu	Plecy są osadzone we wręgu wyciętym w tylnych krawędziach korpusu.
W rowku	Plecy są wsunięte w rowek wycięty w płytach korpusu, cofnięty od tylnej krawędzi.
Brak	Szafka bez pleców.

Opcja	Co robi	Domyślnie	Wartości
Konstrukcja	Sposób montażu pleców, zob. tabela powyżej.	Nakładane	Nakładane, We wręgu, W rowku, Brak
Grubość	Grubość pleców. Przy nakładanych plecach boki oraz wieńce górny i dolny są płytsze o tę wartość.	3 mm	3–38 mm
Szczelina	Plecy są o tyle mniejsze z każdej z czterech stron. Tylko dla Nakładane.	0 mm	0–100 mm
Wysunięcie lewe, Wysunięcie prawe, Wysunięcie górne, Wysunięcie dolne	Plecy wystają o tyle poza krawędź z danej strony (ujemne: krótsze).	0 mm	−2000 do 2000 mm
Odsadzenie	Od tylnej krawędzi korpusu do pleców. Tylko dla We wręgu i W rowku.	14 mm	3–50 mm
Głębokość	Głębokość rowka lub wręgu w płycie. Tylko dla We wręgu i W rowku.	10 mm	0–15 mm

Co EFS robi sam:

• Dla W rowku naprawdę wycina rowek o szerokości równej grubości pleców i głębokości z pola Głębokość w lewym i prawym boku, w wieńcu górnym i dolnym oraz w tylnej poprzeczce. Rowek zaczyna się w odległości Odsadzenie od tylnej krawędzi.
• Dla We wręgu wycina wręg od tylnej krawędzi do Odsadzenie + grubość pleców, o głębokości z pola Głębokość.
• Plecy w rowku lub wręgu są mniejsze od szafki o grubość płyty minus Głębokość, z każdej strony. Szafka 600 × 720 mm z płyt 18 mm przy Głębokość 10 mm ma plecy 584 × 704 mm.
• Na liście formatek te płyty dostają uwagę, na przykład Rowek na plecy 3 mm grubości lub Wręg na plecy 3 mm grubości. Rowek trafia też do DXF i rysunków płyt. Zob. Lista formatek i wymiar cięcia.
• Półki i skrzynie szuflad kończą się przy plecach: gdy plecy są w rowku, są też krótsze o Odsadzenie.
• Dla Nakładane i We wręgu lista okuć liczy wkręty do pleców, jeden na każde 150 mm obwodu. Plecy w rowku trzyma rowek.
• Dla rowka i wręgu Kosztorys liczy frezowanie CNC wzdłuż obwodu szafki.

Wskazówka

Gdy zmienisz Grubość w Właściwości szafki, a plecy są w rowku lub wręgu, wpisz ponownie Głębokość pleców (albo wybierz ponownie W rowku). Dopiero wtedy EFS przelicza, o ile plecy są mniejsze od szafki. Bez tego plecy wchodzą w boki głębiej lub płycej, niż podaje pole Głębokość.

Wieniec górny

Wieniec górny może leżeć między bokami lub na nich, a może go też zastąpić para poprzeczek. W filmie: otwórz Wieniec górny, zmień Połączenie lewe na Ciągły, a potem ustaw z powrotem Wpuszczony.

1. Otwórz Konstrukcja → Wieniec górny.
2. W polu Konstrukcja wybierz pełną płytę lub poprzeczki.
3. Dla pełnej płyty wybierz Połączenie lewe i Połączenie prawe.

Konstrukcja	Co dostajesz
Standardowy	Pełny wieniec górny.
Podwójne poprzeczki	Dwie poprzeczki, z przodu i z tyłu.
Poprzeczka przednia	Tylko przednia poprzeczka.
Poprzeczka tylna	Tylko tylna poprzeczka.
Brak	Bez wieńca górnego.

Opcja	Kiedy jest widoczna	Co robi	Domyślnie	Wartości
Konstrukcja	Zawsze	Zob. tabela powyżej.	Standardowy	5 możliwości
Grubość	Wszystkie oprócz Brak	Grubość wieńca górnego lub poprzeczek.	18 mm	0–100 mm
Połączenie lewe, Połączenie prawe	Standardowy	Wpuszczony: wieniec górny leży między bokami. Ciągły: wieniec górny przechodzi nad bokiem, a bok jest niższy o grubość wieńca.	Wpuszczony	Wpuszczony, Ciągły
Wysunięcie lewe, Wysunięcie prawe	Połączenie Ciągły	Wieniec górny wystaje o tyle poza zewnętrzne lico boku.	0 mm	0–2000 mm
Odsadzenie	Wszystkie oprócz Brak	Wieniec górny lub poprzeczki są o tyle obniżone poniżej górnej krawędzi szafki.	0 mm	0–1000 mm
Poprzeczka przednia	Przednia poprzeczka	Poziomo: poprzeczka leży płasko. Pionowo: poprzeczka stoi na krawędzi.	Poziomo	Poziomo, Pionowo
Cofnięcie z przodu	Standardowy i przednia poprzeczka	Płyta lub przednia poprzeczka jest o tyle cofnięta od przedniej krawędzi.	0 mm	−1000 do 1000 mm
Szer. poprzeczki przedniej	Przednia poprzeczka	Szerokość przedniej poprzeczki.	60 mm	10–500 mm
Poprzeczka tylna	Tylna poprzeczka	Jak przy przedniej.	Poziomo	Poziomo, Pionowo
Cofnięcie z tyłu	Standardowy i tylna poprzeczka	Płyta lub tylna poprzeczka jest o tyle cofnięta od tylnej krawędzi.	0 mm	−1000 do 1000 mm
Szer. poprzeczki tylnej	Tylna poprzeczka	Szerokość tylnej poprzeczki.	60 mm	10–500 mm

Jak EFS oblicza wieniec górny (szafka 600 × 580 mm, płyty 18 mm, nakładane plecy 3 mm, bez frontu): przy obu połączeniach Wpuszczony wieniec górny ma 564 × 577 mm, a boki mają 720 mm wysokości. Przy obu połączeniach Ciągły wieniec górny ma 600 mm szerokości, a boki 702 mm wysokości.

Poprzeczki zamiast wieńca górnego

Kuchenne szafki dolne mają zamiast pełnego wieńca górnego dwie poprzeczki, a na nich leży blat. W filmie: w sekcji Wieniec górny wybierz Konstrukcja: Podwójne poprzeczki.

Zasady:

• Poprzeczki leżą między bokami: mają szerokość wewnętrzną szafki (564 mm dla szafki 600 mm z bokami 18 mm).
• Gdy wybierzesz poprzeczki, oba połączenia wracają do Wpuszczony, a pola połączeń i wysunięć znikają.
• Gdy plecy są w rowku lub wręgu, tylna poprzeczka też dostaje rowek.
• Shift+T przełącza po kolei wieniec górny: Brak → Standardowy → Podwójne poprzeczki → Poprzeczka przednia → Poprzeczka tylna → Brak.

Informacja

Gdy ustawisz Brak, wieniec górny znika, a jego grubość liczy się jako 0. Gdy wrócisz do Standardowy, płyta wraca z dawną grubością.

Wieniec dolny

Te same pola i te same możliwości co w sekcji Wieniec górny: Standardowy, Podwójne poprzeczki, Poprzeczka przednia, Poprzeczka tylna, Brak. Poprzeczki nazywają się Poprzeczka dolna przednia i Poprzeczka dolna tylna.

Różnice:

• Odsadzenie podnosi tu wieniec dolny (lub dolne poprzeczki) ponad dolną krawędź szafki. Boki nadal sięgają do samego dołu, więc mogą służyć jako cokół. Szuflady i półki zaczynają się nad podniesionym wieńcem dolnym.
• Połączenie Ciągły oznacza, że wieniec dolny przechodzi pod bokiem, a bok jest krótszy o grubość wieńca dolnego.
• Dla wieńca dolnego nie ma klawisza takiego jak Shift+T.

Lewy i prawy bok

Boki szafki. Sekcje Lewa strona i Prawa strona mają te same pola.

Opcja	Co robi	Domyślnie	Wartości
Konstrukcja	Standardowy: bok istnieje. Brak: bez boku.	Standardowy	Standardowy, Brak
Grubość	Grubość boku.	18 mm	0–100 mm
Cofnięcie z przodu	Bok kończy się o tyle przed przednią krawędzią.	0 mm	−1000 do 1000 mm
Cofnięcie z tyłu	Bok kończy się o tyle przed tylną krawędzią.	0 mm	−1000 do 1000 mm
Wysunięcie górne	Bok wystaje o tyle ponad górną krawędź (ujemne: niżej).	0 mm	−2000 do 2000 mm
Wysunięcie dolne	Bok wystaje o tyle poniżej dolnej krawędzi (ujemne: wyżej).	0 mm	−2000 do 2000 mm

Pola inne niż Konstrukcja są widoczne tylko dla Standardowy.

Zasady:

• Gdy ustawisz bok na Brak, jego grubość liczy się jako 0: wieńce górny i dolny, poprzeczki i półki sięgają do krawędzi szafki. Tak budujesz szafki, które dzielą bok z sąsiednią szafką.
• Rowek Gola trafia tylko do istniejących boków.

Powiązania

Powiązane szafki idą razem z tą szafką: gdy ją przesuwasz, przesuwają się też one, z wpisanym odstępem. Używaj tego w ciągu szafek i w szafie z nadstawką. Szczegóły w rozdziałach Szafki dolne i narożnik i Szafa z komorami i drążkiem.

1. Wybierz szafkę, a potem dodaj do wyboru drugą szafkę przez Shift + kliknięcie.
2. Otwórz panel Powiązania i kliknij Powiąż z wybraną szafką.
3. Albo wybierz szafkę ręcznie w polu Lewa strona, Prawa strona, Powyżej lub Poniżej.

Opcja	Co robi	Domyślnie	Wartości
Powiąż z wybraną szafką	Druga wybrana szafka staje się lewą, prawą, górną lub dolną sąsiadką aktywnej. Widoczne, gdy wybrane są dwie szafki; w przeciwnym razie panel pokazuje Wybierz drugą szafkę, aby ją powiązać.	–	przycisk
Pokaż ID	Pokazuje wewnętrzne nazwy szafek w scenie, według których wybierasz je w polach poniżej.	wył.	wł., wył.
Lewa strona, Prawa strona, Powyżej, Poniżej	Szafka, która stoi z tej strony.	puste	szafki w scenie
Przesunięcie lewe, Przesunięcie prawe, Przesunięcie górne, Przesunięcie dolne	Odstęp między tą szafką a sąsiednią.	0 mm	−5000 do 5000 mm
Uwzględnij w skalowaniu: Szerokość, Głębokość, Wysokość	Gdy zmieniasz ten wymiar tej szafki, powiązane szafki dostają ten sam wymiar.	wył.	wł., wył.

Zasady:

• Sąsiednia szafka podąża tylko za szafką, w której polu jest wpisana, a nie za całym łańcuchem.
• Gdy zmieniasz szerokość tej szafki, prawa sąsiednia szafka przesuwa się razem z nią.

Uwaga

Gdy usuwasz szafkę, usuwane są też szafki wpisane w jej pola Lewa strona, Prawa strona, Powyżej i Poniżej. Jeśli chcesz zachować sąsiednią szafkę, najpierw wyczyść pole.

Szafka narożna

Szafka narożna to szafka w kształcie litery L do narożnika kuchni. Jedno ramię biegnie wzdłuż szerokości szafki, drugie wzdłuż głębokości, a każde ma własne drzwi. W wewnętrznym narożniku L drzwi zamykają się na dwóch wąskich listwach narożnych. Dodajesz ją poleceniem Dodaj → Szafka narożna, klawiszem Shift+C albo z szablonów. Gdy ją wybierzesz, karta EFS - Szafka ma panel Właściwości szafki narożnej i własne podpanele. Jak ustawić ją w narożniku pomieszczenia, wyjaśnia rozdział Szafki dolne i narożnik.

Płyty szafki narożnej (nazwy z listy Elementy szafki):

Płyta	Gdzie jest
Bok prawy 2	Tylny panel na całej szerokości szafki.
Bok lewy 2	Bok na całej głębokości szafki, przy drugiej ścianie.
Bok prawy 1	Bok zamykający ramię wzdłuż szerokości.
Bok lewy 1	Bok zamykający ramię wzdłuż głębokości.
Wieniec górny narożny, Wieniec dolny narożny, Półka narożna 1 do 3	Wieniec górny, wieniec dolny i półki w kształcie litery L.
Front prawy	Drzwi na ramieniu wzdłuż szerokości.
Front lewy	Drzwi na ramieniu wzdłuż głębokości.
Listwa narożna prawa, Listwa narożna lewa	Wąskie listwy narożne w wewnętrznym narożniku, równo z drzwiami.
Plecy lewe, Plecy prawe	Płyty, które zamykają wycięcie w tylnym narożniku. Istnieją tylko przy wycięciu.

Szafka narożna nie ma cienkich pleców: jej tylne panele to płyty o tej samej grubości co korpus.

Właściwości szafki narożnej

Opcja	Co robi	Domyślnie	Wartości
Szerokość	Szerokość zewnętrzna szafki w kształcie L.	1200 mm	100–5000 mm
Głębokość	Głębokość zewnętrzna szafki w kształcie L.	1160 mm	100–5000 mm
Wysokość	Wysokość, bez nóżek.	720 mm	100–5000 mm
Grubość	Grubość wszystkich płyt szafki narożnej, łącznie z drzwiami.	18 mm	0–100 mm
Półki	Liczba półek, rozmieszczonych równomiernie na wysokości.	1	0–3
Szafka górna	Jak na zwykłej szafce. Widoczne tylko bez nóżek.	wył.	wł., wył.
Obrót Z, Nazwa, Uwagi	Jak na zwykłej szafce.	–	–

Strona przednia

Opcja	Co robi	Domyślnie	Wartości
Szerokość	Otwór na ramieniu wzdłuż szerokości: od wewnętrznego narożnika do końca szafki. Drugie ramię ma głębokość równą Szerokość szafki minus ta wartość.	638 mm (nowa szafka narożna)	0–5000 mm
Głębokość	Otwór na ramieniu wzdłuż głębokości: od wewnętrznego narożnika do przedniego końca szafki. Ramię wzdłuż szerokości ma głębokość równą Głębokość szafki minus ta wartość.	598 mm (nowa szafka narożna)	0–5000 mm
Szczelina	Szczelina wokół drzwi. Drzwi są niższe od szafki o jedną wartość Szczelina, połowa u góry i połowa u dołu.	2 mm	0–100 mm
Zawiasy	Liczba zawiasów na drzwi.	2	0–6
Typ zawiasu	Zawias z katalogu.	Bez wiercenia (tylko liczba)	zawiasy z katalogu

Jak EFS oblicza drzwi szafki narożnej (wymiary domyślne): Front prawy ma szerokość Szerokość − szerokość listwy narożnej − 2 × Szczelina = 638 − 60 − 4 = 574 mm. Front lewy ma szerokość Głębokość − głębokość listwy narożnej − 2 × Szczelina − Grubość = 598 − 60 − 4 − 18 = 516 mm. Oba mają 720 − 2 = 718 mm wysokości.

Uchwyty: te same pola co w panelu Uchwyty zwykłej szafki.

Wycięcie

Opcja	Co robi	Domyślnie	Wartości
Szerokość	Szerokość wycięcia w tylnym narożniku szafki (przy obu ścianach), na przykład na słup lub rury.	0 mm	0–5000 mm
Głębokość	Głębokość wycięcia.	0 mm	0–5000 mm

Wycięcie pojawia się tylko wtedy, gdy obie wartości są większe od 0. Wtedy tylne panele, wieniec górny, wieniec dolny i półki są skracane wokół wycięcia, a płyty Plecy lewe i Plecy prawe je zamykają.

Listwa narożna (na liście elementów Listwa narożna prawa i Listwa narożna lewa)

Opcja	Co robi	Domyślnie	Wartości
Szerokość	Szerokość płyty Listwa narożna prawa, obok Front prawy. 0 ją usuwa.	60 mm	0–500 mm
Głębokość	Szerokość płyty Listwa narożna lewa, obok Front lewy. 0 ją usuwa.	60 mm	0–500 mm

Listwy narożne są w grupie materiałów frontów (F 1, na szafce górnej F 2).

Nóżki

Opcja	Co robi	Domyślnie	Wartości
Typ	Typ nóżek.	Brak	Brak, Nóżki okrągłe, Nóżki kwadratowe
Wysokość	Wysokość nóżek.	100 mm	10–500 mm

Zasady:

• Szafka narożna ma sześć nóżek, a z wycięciem siedem (obie wartości większe od 0).
• Shift+H dodaje półkę, najwyżej trzy. Szafka narożna nie ma przegród, szuflad ani połączeń korpusu.
• Okucia projektu dają szafce narożnej tylko zawiasy i uchwyty.
• Panel Właściwości szafki narożnej jest widoczny tylko wtedy, gdy wybrany jest jeden obiekt.

Częste problemy i rozwiązania

Karta EFS - Szafka jest pusta lub jej nie ma. Nie jest wybrana żadna płyta szafki albo włączony jest tryb edycji. Kliknij płytę szafki w rzutni 3D. Jeśli nagłówek pokazuje Tryb edycji, naciśnij Tab.

Wybrano Szuflady zewnętrzne, ale szuflad nie ma. Liczba wynosi 0. Wpisz liczbę szuflad i naciśnij Enter. Albo naciśnij D.

Fronty zniknęły po dodaniu szuflad. Szafka ma albo fronty, albo szuflady. Aby mieć szafkę z drzwiami i szufladą, postaw dwie szafki jedna na drugiej i powiąż je (Powiązania, Powyżej/Poniżej). Tak zbudowany jest szablon Drzwi i szuflada wśród kuchennych szafek dolnych. Zob. Szablony i Moje szablony.

Półka pozioma jest wyszarzona w menu Dodaj. Wybrana jest półka lub kilka obiektów. Kliknij jeden bok lub front szafki.

Po usunięciu jednej półki zniknęły wszystkie. Usunięcie półki usuwa wszystkie półki i przegrody szafki. Cofnij skrótem Ctrl+Z i półce, której nie chcesz, nadaj przesunięcie (Przesunięcie półki N) albo dodaj półki ponownie.

Nie widać pola Szafka górna. Szafka ma nóżki. Ustaw Nóżki → Typ: Brak.

Nie widać pól Odsadzenie i Głębokość dla pleców. Są widoczne tylko dla We wręgu i W rowku. Pole Szczelina jest widoczne tylko dla Nakładane.

Nie widać pola Wysunięcie lewe dla wieńca górnego. Jest widoczne tylko wtedy, gdy Połączenie lewe ma wartość Ciągły. Poprzeczki nie mają połączeń.

Boki są płytsze, niż oczekiwano. Głębokość szafki obejmuje front i nakładane plecy. Szafka o głębokości 580 mm z drzwiami 18 mm i plecami 3 mm ma boki 559 mm. Jeśli potrzebujesz boków 580 mm, wpisz Głębokość 601 mm.

Na liście formatek nie ma frontów. Fronty są ukryte skrótem Shift+F. Przywróć je ikoną frontów w nagłówku i wyeksportuj ponownie.

Przycisk Profil Gola w menu Dodaj jest wyszarzony. Szafka nie ma rowka Gola. W panelu Profil Gola wpisz Liczba większą od 0 i wybierz tylko jedną płytę szafki.

Sąsiednia szafka zniknęła po usunięciu szafki. Sąsiednia szafka była wpisana w Powiązania usuniętej szafki. Cofnij skrótem Ctrl+Z, wyczyść pole i usuń ponownie.

Skróty w tym rozdziale

Klawisz	Działanie
N	Panel boczny z kartami wł. / wył.
Shift+A	Menu Dodaj (to samo co przycisk Dodaj w nagłówku)
Shift+H	Nowa półka pozioma w wybranej szafce
Shift+V	Nowa półka pionowa (przegroda) w wybranej szafce
Shift+C	Nowa szafka narożna
O	Otwórz / zamknij drzwi i szuflady wybranej szafki
F	Następny front: brak, lewe drzwi, prawe drzwi, dwoje drzwi, potem to samo z Wpuszczony
Shift+F	Ukryj fronty w scenie
D	Następny układ szuflad: zewnętrzne 1–5, wewnętrzne 1–5, bez szuflad
L	Następne nóżki: okrągłe, kwadratowe, bez nóżek
Shift+T	Następny wieniec górny: pełna płyta, poprzeczki, bez wieńca górnego
U	Szafka górna / dolna
Alt+Z	Prześwietlenie: widać kołki i wiercenia
X	Usuń: szafkę albo wszystkie półki szafki, jeśli wybrana jest półka
Ctrl+Z	Cofnij ostatnią czynność

Klawisze F, D, L, Shift+T i U działają też na kilka wybranych szafek: wszystkie dostają następny stan aktywnej szafki. Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej

Następny rozdział: Dekory, obrzeże i materiały
