Połączenia: kołki, konfirmat, minifix

EFS łączy korpus kołkami, konfirmatami lub złączami minifix. Przy każdym połączeniu wierci otwory w obu płytach: w licu jednej i w krawędzi drugiej. Liczy łączniki do listy okuć, kosztorysu i zamówienia. Ten rozdział omawia każdy rodzaj połączenia z wymiarami otworów, rozmieszczenie wzdłuż połączenia, poprzeczki i przegrody oraz komunikaty Kontrola projektu.

Film: C02 Połączenia: kołki, konfirmat, minifix

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Zanim zaczniesz

• Otwórz projekt z co najmniej jedną szafką. Jak jest zbudowana szafka, wyjaśnia rozdział Jak zbudowana jest szafka.
• Rodzaj połączenia wybierasz w dwóch miejscach:
  • dla jednej szafki na karcie EFS - Szafka, w sekcji Okucia i połączenia;
  • dla całego projektu na karcie EFS, w panelu Okucia projektu, w sekcji Połączenia, a potem przyciskiem Zastosuj do wszystkich (zobacz Okucia projektu).
• Nowa szafka ma Rodzaj połączeń: Brak, chyba że w Okuciach projektu wybrano coś innego.

Przebieg pracy z filmu

1. Kliknij płytę szafki. W filmie to szafka zlewowa 800 mm z dwiema poprzeczkami.
2. Na karcie EFS - Szafka otwórz sekcję Okucia i połączenia.

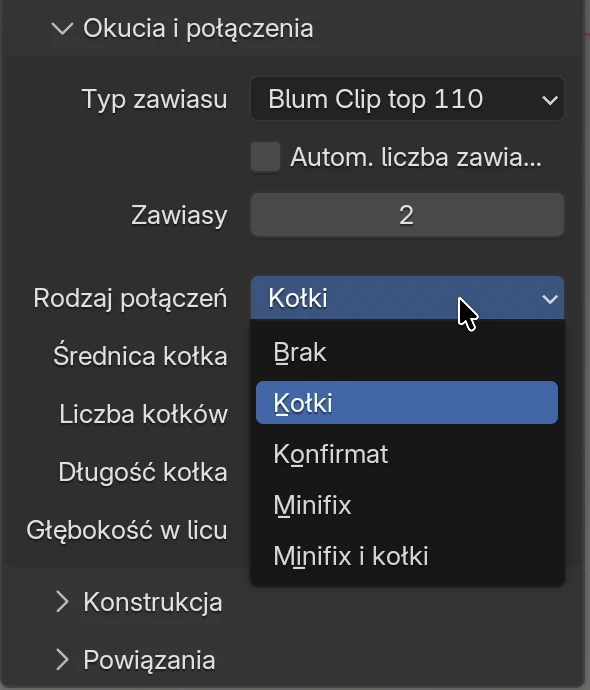

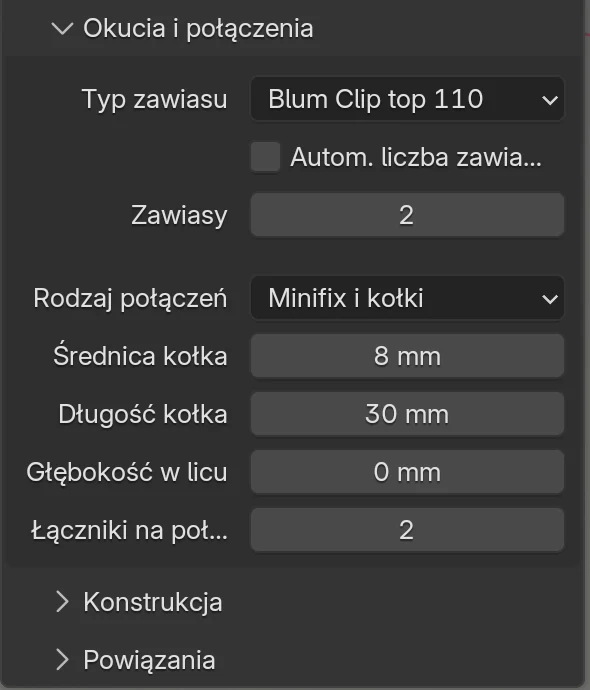

3. W polu Rodzaj połączeń wybierz Kołki. Pod spodem są Średnica kołka 8 mm, Liczba kołków 2, Długość kołka 30 mm i Głębokość w licu 0 mm.

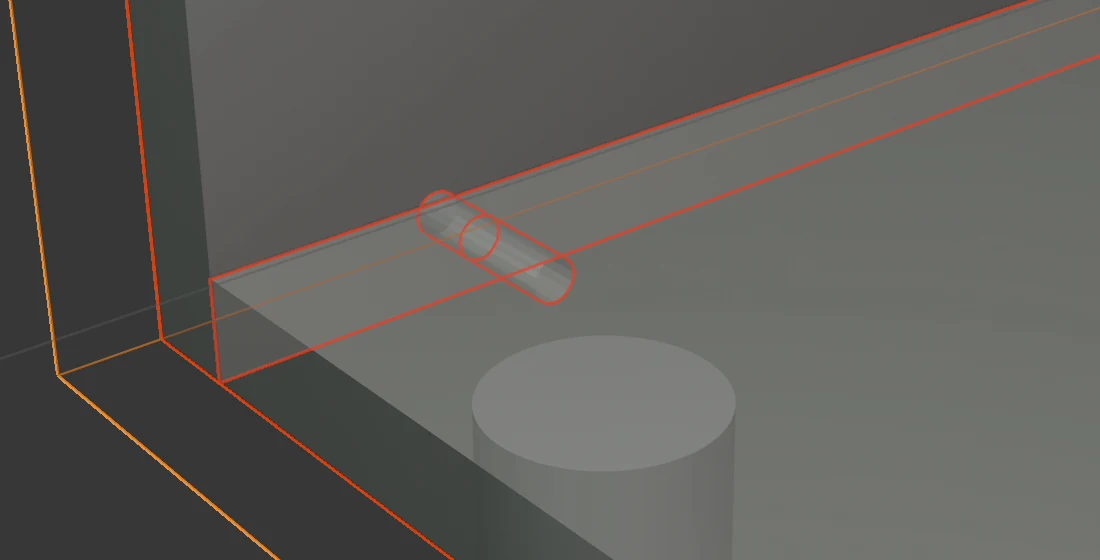

4. Naciśnij Alt+Z i przybliż połączenie lewego boku z wieńcem dolnym. Otwór na kołek w licu boku ma 12 mm głębokości, a w krawędzi wieńca dolnego 20 mm.

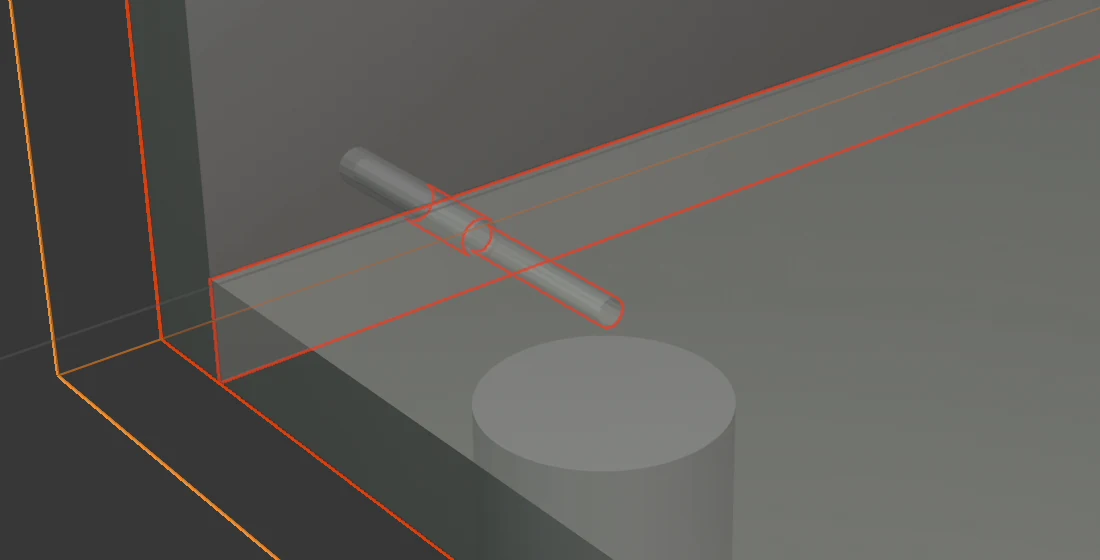

5. W polu Rodzaj połączeń wybierz Konfirmat. Przez bok przechodzi otwór przelotowy Ø7, a w krawędź wieńca dolnego wchodzi otwór Ø5. Pod spodem jest tylko Łączniki na połączenie.

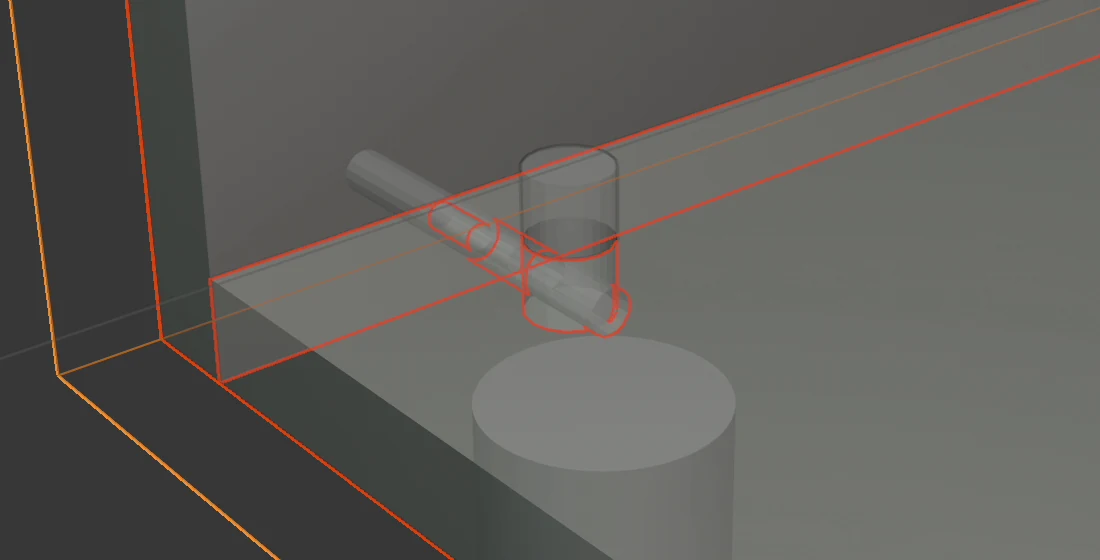

6. Wybierz Minifix. Mimośród Ø15 trafia w górne lico wieńca dolnego, a otwór na trzpień w lico boku.

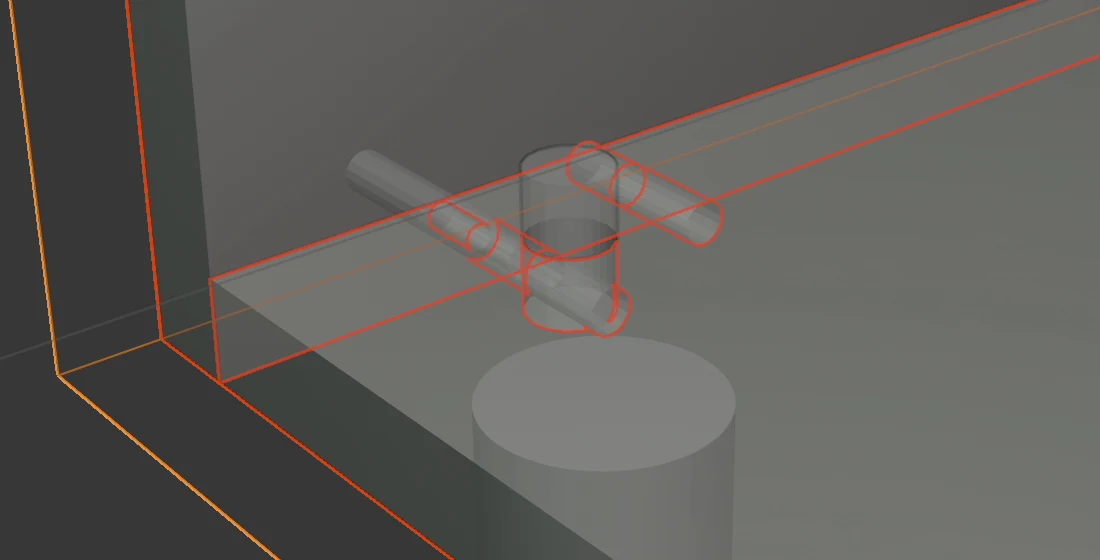

7. Wybierz Minifix i kołki. Obok każdego minifixu jest kołek. Liczba łączników w jednym połączeniu jest w polu Łączniki na połączenie.
8. Naciśnij Alt+Z, aby wrócić do zwykłego widoku. Na karcie EFS otwórz panel Kosztorys: łączniki są w jednym wierszu, np. 12 × Minifix 15.

Rodzaje połączeń

Rodzaj połączeń	Co EFS wierci w jednym połączeniu	Co trafia na listę okuć	Kiedy
Brak	Nic.	Nic.	Korpus łączysz poza EFS. Kontrola projektu liczy takie szafki w komunikacie Szafki bez połączeń na kołki: N.
Kołki	Dla każdego kołka otwór w licu jednej płyty i otwór w krawędzi drugiej.	Kołek, np. Ø8×30	Korpus klejony.
Konfirmat	Otwór przelotowy Ø7 w płycie, której lico styka się z połączeniem, i otwór Ø5 w krawędzi drugiej płyty.	Wkręt konfirmat 7×50, Zaślepka konfirmatu Ø12	Szybkie połączenie bez kleju. Łeb widać z zewnątrz.
Minifix	Otwór Ø5 na trzpień w licu jednej płyty, otwór Ø8 w krawędzi drugiej i mimośród Ø15 w jej wewnętrznym licu.	Mimośród minifix Ø15, Trzpień minifix Ø5×11	Połączenie rozłączne, niewidoczne z zewnątrz.
Minifix i kołki	Jak Minifix, plus kołek obok każdego minifixu.	To samo co Minifix oraz Kołek	Połączenie rozłączne z kołkiem do ustawienia płyt.

Zasady:

• Rodzaj połączeń dotyczy wszystkich połączeń korpusu tej szafki: boków z wieńcem górnym i dolnym, poprzeczek i półek stałych oraz przegród.
• Każda zmiana pola od razu wierci od nowa wszystkie połączenia szafki.
• Kołki i otwory nie są płytami: nie trafiają na listę formatek.
• Szafka narożna nie ma połączeń korpusu.

Opcje

Opcja	Kiedy jest widoczna	Co robi	Domyślnie	Wartości
Rodzaj połączeń	zawsze	Rodzaj połączenia, tabela powyżej.	Brak	Brak, Kołki, Konfirmat, Minifix, Minifix i kołki
Średnica kołka	Kołki, Minifix i kołki	Średnica kołka i obu jego otworów.	8 mm	4–20 mm
Liczba kołków	Kołki	Liczba kołków w jednym połączeniu.	2	1–10
Długość kołka	Kołki, Minifix i kołki	Długość kołka. Otwór w licu zależy od grubości płyty, otwór w krawędzi bierze resztę plus 2 mm na klej.	30 mm	16–100 mm
Głębokość w licu	Kołki, Minifix i kołki	Głębokość otworu na kołek w licu płyty. 0 oznacza automatycznie: grubość płyty minus 6 mm, najwyżej połowa kołka.	0 mm	0–60 mm
Łączniki na połączenie	Konfirmat, Minifix, Minifix i kołki	Liczba konfirmatów lub minifixów w jednym połączeniu.	2	1–10

Przy Minifix i kołki nie ma pola Liczba kołków: każdy minifix dostaje jeden kołek. W panelu Okucia projektu pole jest widoczne, ale przy Minifix i kołki nie jest używane.

Które płyty są łączone

EFS łączy płyty korpusu, które się stykają (szczelina do 2,5 mm). Płyta, której lico styka się z połączeniem, dostaje otwór w licu, a druga płyta otwór w krawędzi.

Połączenie	Otwór w licu	Otwór w krawędzi
Bok i wieniec górny lub dolny, połączenie Wpuszczony	bok	wieniec górny lub dolny
Bok i wieniec górny lub dolny, połączenie Ciągły	wieniec górny lub dolny	bok
Bok i poprzeczka	bok	poprzeczka
Bok i półka stała	bok	półka
Przegroda i wieniec górny, dolny lub poprzeczka	wieniec górny, dolny lub poprzeczka	przegroda
Półka między przegrodami	bok lub przegroda	półka

Tych połączeń nie ma:

• plecy (plecy w rowku trzyma rowek; plecy nakładane i we wręgu dostają wkręty na liście okuć);
• fronty i szuflady;
• półki przestawne (Podparcie półek: Przestawne…): leżą na podpórkach, zobacz Półki przestawne, System 32;
• płyty ustawione na Brak w sekcji Konstrukcja;
• szafka narożna.

Rozmieszczenie wzdłuż połączenia

Łączniki (kołki, konfirmaty, minifixy) są rozłożone na długości połączenia:

• Pierwszy i ostatni są 50 mm od końców połączenia, a pozostałe w równych odstępach między nimi.
• W połączeniu o długości do 100 mm, np. na poprzeczce 60 mm, dwa łączniki są na 20 % i 80 % długości: 12 mm i 48 mm od końca.
• Pojedynczy łącznik jest na środku połączenia.

Przykład: szafka o głębokości 580 mm z drzwiami 18 mm i plecami nakładanymi 3 mm ma wieniec dolny o głębokości 559 mm. Dwa kołki są 50 mm od przedniego i tylnego końca wieńca dolnego. Trzy kołki są 50 mm od przedniego końca, na środku i 50 mm od tylnego końca.

Ile łączników ma szafka:

Szafka	Połączenia	Łączniki przy 2 na połączenie
Pełny wieniec górny i dolny	4	8
Pełny wieniec górny i dolny oraz jedna półka stała	6	12
Wieniec dolny i dwie poprzeczki (Podwójne poprzeczki)	6	12

Każdy łącznik jest liczony na liście okuć: 12 kołków albo 12 mimośrodów minifix i 12 trzpieni.

Kołki

Kołek wchodzi w lico jednej płyty i w krawędź drugiej. Oba otwory mają średnicę z pola Średnica kołka.

Głębokości otworów:

• Otwór w licu: przy Głębokość w licu 0 to grubość płyty minus 6 mm, ale najwyżej połowa długości kołka. Pod otworem zostaje co najmniej 6 mm materiału (połowa grubości przy płytach cieńszych niż 12 mm).
• Otwór w krawędzi: reszta długości kołka plus 2 mm na klej.
• Grubość jest mierzona na płycie, która dostaje otwór w licu (przy połączeniu Wpuszczony to bok).

Płyta z otworem w licu	Kołek	Otwór w licu	Otwór w krawędzi
16 mm	30 mm	10 mm	22 mm
18 mm	30 mm	12 mm	20 mm
19 mm	30 mm	13 mm	19 mm
25 mm	30 mm	15 mm	17 mm
18 mm	35 mm	12 mm	25 mm
18 mm	55 mm, Głębokość w licu 9 mm	9 mm	48 mm

Głębokość w licu większa od 0 ustawia otwór w licu ręcznie. EFS nie pozwala, aby był głębszy niż długość kołka minus 6 mm ani płytszy niż 6 mm.

Uwaga

Ręczna Głębokość w licu pomija grubość płyty. Przy płycie 18 mm i Głębokość w licu 16 mm pod otworem zostają 2 mm, a przy 18 mm otwór przechodzi przez płytę. Kontrola projektu to zgłasza (zobacz Komunikaty kontroli projektu). Jeśli nie masz pewności, zostaw 0.

Konfirmat

Konfirmat to wkręt 7 × 50 mm. Przechodzi przez płytę, której lico styka się z połączeniem, w krawędź drugiej płyty.

• Płyta licem przy połączeniu (bok przy połączeniu Wpuszczony): otwór przelotowy Ø7 na całą grubość. Łeb wkrętu jest na zewnątrz, dlatego na liście okuć jest też zaślepka Ø12.
• Płyta krawędzią przy połączeniu (wieniec dolny lub górny): otwór Ø5 w krawędzi, tak głęboki, jak daleko wkręt sięga za pierwszą płytę, plus 2 mm. Przy boku 18 mm to 50 − 18 + 2 = 34 mm, a przy boku 16 mm 36 mm.
• Liczba konfirmatów w połączeniu jest w polu Łączniki na połączenie.
• Przy połączeniu Ciągły otwór Ø7 przechodzi przez wieniec górny od góry (przez wieniec dolny od dołu), a otwór Ø5 trafia w krawędź boku.
• Przy przegrodzie otwór Ø7 przechodzi przez wieniec dolny od dołu i przez wieniec górny od góry.

Wskazówka

Łeb konfirmatu widać na zewnętrznej stronie boku. W szafce, obok której nie ma panelu maskującego ani sąsiedniej szafki, wybierz Minifix.

Minifix

Minifix to złącze mimośrodowe, którego nie widać z zewnątrz. Szafkę z minifixami można rozłożyć i złożyć ponownie.

• Płyta licem przy połączeniu (bok): otwór Ø5 × 11 mm na trzpień, w wewnętrznym licu.
• Płyta krawędzią przy połączeniu (wieniec dolny, górny, poprzeczka): otwór Ø8 × 34 mm w krawędzi, od połączenia w stronę mimośrodu.
• Mimośród: otwór Ø15 × 12,5 mm w wewnętrznym licu tej samej płyty, ze środkiem 24 mm od połączenia.

Gdzie jest mimośród:

Płyta	Lico z mimośrodem
Wieniec dolny, dolna poprzeczka	górne lico
Wieniec górny, górna poprzeczka	dolne lico
Półka stała	dolne lico
Przegroda, poprzeczka postawiona na krawędzi	lico zwrócone do środka szafki
Bok przy połączeniu Ciągły	wewnętrzne lico, 24 mm od wieńca górnego lub dolnego

Informacja

Mimośród o głębokości 12,5 mm w płycie cieńszej niż 15 mm zostawia mniej niż 2,5 mm materiału. Kontrola projektu zgłasza wtedy … zostawia tylko … mm materiału.

Minifix i kołki

Przy każdym minifixie EFS dodaje kołek do ustawienia płyt.

• Minifix jest taki sam jak przy Minifix.
• Kołek jest 32 mm od minifixu, w stronę środka połączenia. Otwory na kołki biorą wymiary z pól Średnica kołka, Długość kołka i Głębokość w licu, tak jak przy Kołki.
• Kołek, który byłby bliżej niż 10 mm od końca połączenia, jest pomijany. Dlatego poprzeczka 60 mm przy Łączniki na połączenie 1 nie ma kołka.
• Lista okuć ma minifixy i kołki w sztukach.

Uwaga

Na poprzeczce 60 mm minifixy są na 12 mm i 48 mm, a kołki 32 mm od nich, na 44 mm i 16 mm. Każdy kołek jest wtedy 4 mm od drugiego minifixu i otwory na siebie nachodzą. W szafce z poprzeczkami wybierz Minifix lub Kołki.

Poprzeczki i przegrody

Poprzeczki (góra lub dół przy Podwójne poprzeczki, Poprzeczka przednia, Poprzeczka tylna) są łączone z bokami tym samym rodzajem połączenia co reszta korpusu. Zobacz Poprzeczki zamiast wieńca górnego.

• Otwór w licu trafia w bok, a otwór w krawędzi w czoło poprzeczki.
• Poprzeczka 60 mm to połączenie do 100 mm: dwa łączniki są 12 mm i 48 mm od krawędzi poprzeczki.
• Poprzeczka leżąca płasko (Poziomo) dostaje mimośród minifix w dolnym licu (górna poprzeczka) lub w górnym licu (dolna poprzeczka). Poprzeczka postawiona na krawędzi (Pionowo) dostaje łączniki na swojej wysokości, a mimośród w licu zwróconym do środka szafki.

Przegrody (Dodaj → Półka pionowa, Shift+V) są łączone z wieńcem górnym i dolnym albo z poprzeczkami.

• Otwór w licu trafia w wieniec górny i dolny, a otwór w krawędzi w górną i dolną krawędź przegrody.
• Przy przegrodach półki stałe są łączone z bokiem lub przegrodą po obu stronach komory. Mimośród minifix jest na spodzie półki.

Otwory w prześwietleniu

1. Kliknij płytę szafki.
2. Naciśnij Alt+Z. Płyty stają się przezroczyste, a otwory są widoczne jako walce.
3. Wybrane płyty i ich otwory mają pomarańczowy obrys. Kliknij płytę na liście Elementy szafki, aby wybrać tylko tę płytę.
4. Otwórz drzwi klawiszem O, jeśli przeszkadzają.
5. Naciśnij ponownie Alt+Z, aby wrócić do zwykłego widoku.

Otwory w eksportach

• Lista formatek: kołki i otwory nie są płytami i nie trafiają na listę formatek. Zobacz Lista formatek i wymiar cięcia.
• PDF: przy opcji PDF: wektorowe rysunki płyt (panel Eksport → Ustawienia, domyślnie włączona) strona każdej płyty ma tabelę Legenda wierceń. Każdy wiersz to jedna grupa otworów: Kołek, Konfirmat lub Minifix, ze średnicą i głębokością (Ø × głębokość; otwór przelotowy ma przelot.), licem (lico A, lico B, lewa krawędź, prawa krawędź, górna krawędź, dolna krawędź), ilością i pozycjami X/Y. Otwory na rysunku mają kolory: kołek niebieski, konfirmat turkusowy, minifix brązowy.
• DXF: otwory w licu są na warstwach takich jak DRILL_D8_P12 (Ø8, głębokość 12 mm) lub DRILL_D7_THRU (Ø7 przelotowy). Otwory w krawędzi są na warstwach takich jak EDGE_LEFT_D8_P20, tylko przy opcji DXF: wiercenia w krawędzi (domyślnie włączona). Otwory z drugiej strony płyty trafiają do osobnego pliku z przyrostkiem _B. Zobacz Wiercenia, DXF, MPR i CIX.
• Instrukcja montażu (PDF): obok płyty jest liczba otworów na kołki w jej licu, np. 8x kołek. Konfirmatów i minifixów tam nie ma. Zobacz Etykiety i instrukcja montażu.

Lista okuć, kosztorys i zamówienie

Łączniki są liczone dla każdej szafki i sumowane dla całego projektu.

Rodzaj połączeń	Pozycje na liście okuć
Kołki	Kołek Ø8×30 (średnica i długość z pól), jeden na kołek
Konfirmat	Wkręt konfirmat 7×50 i Zaślepka konfirmatu Ø12, po jednym na konfirmat
Minifix	Mimośród minifix Ø15 i Trzpień minifix Ø5×11, po jednym na minifix
Minifix i kołki	Jak Minifix, plus Kołek w sztukach

Gdzie je widać:

• Lista okuć: strona Lista okuć w PDF i karta Okucia w Excelu, dla każdej szafki i RAZEM. Zobacz Okucia projektu.

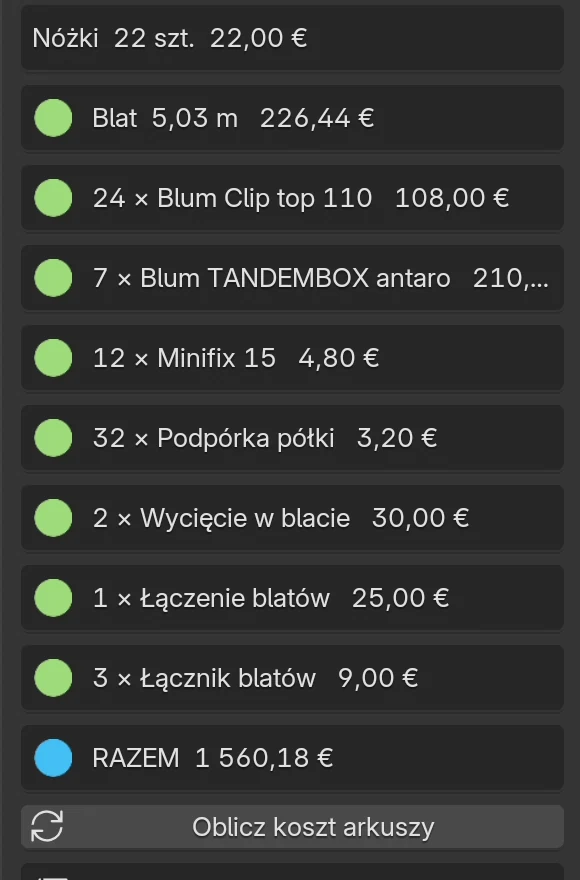

• Kosztorys (karta EFS): konfirmaty i minifixy jako jeden wiersz z liczbą łączników i ceną z cennika, np. 12 × Minifix 15. Wiersz ma nazwę z katalogu: Minifix 15 lub Confirmat 7×50. Kołki nie mają ceny w kosztorysie.
• Zamówienie u dostawcy (CSV + e-mail): sumy z listy okuć w pliku order_hardware.csv i w treści e-maila. Zobacz Pakiet produkcyjny i zamówienie u dostawcy.

EFS szuka ceny łącznika po kodzie z katalogu (CONFIRMAT_7X50 lub MINIFIX_15) na karcie Other cennika. Wiersz bez ceny ma czerwoną kropkę i kod w nawiasie. Zobacz Rozkrój i ceny płyt.

Komunikaty kontroli projektu

Przycisk Kontrola projektu jest na karcie EFS, w panelu Eksport. Dla połączeń kontrola zgłasza:

Komunikat	Typ	Co oznacza	Co zrobić
Otwór na kołek Ø… w '…' (…) przechodzi przez płytę.	błąd	Otwór na kołek w licu płyty jest tak głęboki jak płyta.	Przywróć Głębokość w licu na 0 lub ją zmniejsz.
Otwór Ø…×… w '…' (…) zostawia tylko … mm materiału.	ostrzeżenie	Pod otworem na kołek zostaje mniej niż 4 mm, a pod otworem minifix mniej niż 2,5 mm.	Zmniejsz Głębokość w licu, użyj krótszego kołka lub grubszej płyty.
Szafki bez połączeń na kołki: N (Okucia projektu).	ostrzeżenie	N szafek ma Rodzaj połączeń: Brak. Komunikat znika przy dowolnym rodzaju połączenia.	Wybierz rodzaj połączenia w szafce lub w Okuciach projektu, a potem Zastosuj do wszystkich.

Przycisk ze strzałką obok wyniku dotyczącego otworu wybiera tę płytę i przybliża do niej widok. Błąd (otwór przechodzi przez płytę) jest zgłaszany także po Lista formatek do Excela, Eksport DXF - wszystko, Eksportuj ofertę (PDF), Eksportuj etykiety (PDF) i Zamówienie u dostawcy (CSV + e-mail): Wyeksportowano, ale kontrola projektu znalazła błędy: N (Kontrola projektu). Wszystkie komunikaty opisuje rozdział Okucia projektu.

Wymiary konfirmatu i minifixu

Dla zaawansowanych: własne wymiary łączników

Wymiary konfirmatu i minifixu są w katalogu joints.json w folderze hardware dodatku. Aby użyć własnych wymiarów, utwórz folder user_hardware w folderze użytkownika EFS i zapisz w nim plik joints.json tylko z łącznikiem, który zmieniasz (zobacz Własny katalog okuć). Po zmianie uruchom program ponownie.

Pole	Co to jest	Konfirmat	Minifix
length	długość wkrętu	50 mm	–
head_diameter	otwór przelotowy w licu	7 mm	–
edge_diameter	otwór w krawędzi	5 mm	8 mm
edge_extra	o ile otwór w krawędzi jest dłuższy niż wkręt	2 mm	–
edge_depth	głębokość otworu w krawędzi	–	34 mm
housing_diameter, housing_depth	mimośród	–	15 × 12,5 mm
housing_from_edge	środek mimośrodu od połączenia	–	24 mm
bolt_diameter, bolt_depth	otwór na trzpień	–	5 × 11 mm
from_end	pierwszy i ostatni łącznik od końca połączenia	50 mm	50 mm
dowel_from_connector	kołek od minifixu (Minifix i kołki)	–	32 mm
price_code	kod ceny w cenniku	CONFIRMAT_7X50	MINIFIX_15
items	pozycje na liście okuć	Confirmat screw, Confirmat cover cap	Minifix housing, Minifix bolt

Przykład user_hardware/joints.json: konfirmat z pierwszym i ostatnim łącznikiem 37 mm od końca połączenia i z nazwą Konfirmat 7×50 w kosztorysie:

{
  "CONFIRMAT": {
    "name": "Konfirmat 7×50",
    "length": 50,
    "head_diameter": 7,
    "edge_diameter": 5,
    "edge_extra": 2,
    "from_end": 37,
    "price_code": "CONFIRMAT_7X50",
    "items": [
      {"item": "Confirmat screw", "detail": "7×50"},
      {"item": "Confirmat cover cap", "detail": "Ø12"}
    ]
  }
}

Zasady:

• Wpis zastępuje cały wbudowany wpis o tym samym kluczu (CONFIRMAT lub MINIFIX), więc wypełnij wszystkie pola.
• EFS pomija wpis, w którym brakuje jednego z pól wymiarów, i ten rodzaj połączenia nie jest wtedy wiercony.
• Nazwy pozycji (item) po angielsku, jak we wbudowanym katalogu, są tłumaczone na język interfejsu. Inne nazwy są pokazywane tak, jak je wpiszesz.
• Kołków nie zmienia się w katalogu, tylko w polach szafki.

Częste problemy i rozwiązania

Nie widać kołków ani otworów. Naciśnij Alt+Z, aby włączyć prześwietlenie. Jeśli nadal ich nie ma, Rodzaj połączeń to Brak.

Rodzaj połączeń zmieniony w Okuciach projektu, a szafki zostały bez zmian. Okucia projektu dotyczą nowych szafek. Kliknij Zastosuj do wszystkich (zobacz Okucia projektu).

Przy Minifix i kołki nie ma pola Liczba kołków. Każdy minifix dostaje jeden kołek. Liczbę łączników zmieniasz w polu Łączniki na połączenie.

Półki nie mają kołków. Szafka ma Podparcie półek: Przestawne…. Półki przestawne leżą na podpórkach i nie mają połączeń.

Plecy nie mają połączeń. Plecy nie są łączone łącznikami. Plecy nakładane i we wręgu dostają wkręty na liście okuć, a plecy w rowku trzyma rowek.

Szafka narożna nie ma połączeń. Szafka narożna nie dostaje połączeń korpusu.

Kontrola zgłasza, że otwór na kołek przechodzi przez płytę. Głębokość w licu jest równa grubości płyty lub większa. Przywróć 0.

Łby konfirmatów widać na boku. Konfirmat przechodzi przez bok. Przy widocznych bokach wybierz Minifix.

Otwory minifixów i kołków nachodzą na siebie na poprzeczkach. Dzieje się tak przy Minifix i kołki na poprzeczce 60 mm. Wybierz Minifix lub Kołki.

W kosztorysie nie ma kołków. Kołki nie mają ceny w kosztorysie. Liczba kołków jest na liście okuć i w zamówieniu.

Skróty w tym rozdziale

Klawisz	Działanie
N	Pokazuje / ukrywa panel boczny z kartami
Alt+Z	Prześwietlenie: widać kołki i wiercenia
O	Otwórz / zamknij drzwi i szuflady wybranej szafki
Shift+V	Nowa półka pionowa (przegroda) w wybranej szafce
Ctrl+Z	Cofa ostatnią czynność

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej

Następny rozdział: Półki przestawne, System 32
