Spojevi: tipli, konfirmat, minifix

Korpus EFS spaja tiplima, konfirmatima ili minifiksima. Za svaki spoj buši rupe na obje ploče: u lice jedne i u kant druge. Spojnice broji za popis okova, procjenu troška i narudžbu. U ovom poglavlju je svaka vrsta spoja s mjerama rupa, raspored po spoju, traverze i pregrade te poruke Provjere projekta.

Video: C02 Spojevi: tipli, konfirmat, minifix

Isti tok rada u videu od minute i pol.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s barem jednim elementom. Kako se element slaže, piše u poglavlju Konstrukcija elementa.
• Vrstu spoja biraš na dva mjesta:
  • za jedan element u kartici EFS - Element, okvir Okovi i spojevi;
  • za cijeli projekt u kartici EFS, panel Okovi projekta, okvir Spojevi, pa Primijeni na sve (vidi Okovi projekta).
• Novi element ima Vrsta spoja: Nema, osim ako u Okovima projekta nije izabrano drukčije.

Tok rada iz videa

1. Klikni ploču elementa. U videu je to sudoperski element od 800 mm s dvije traverze.
2. U kartici EFS - Element otvori okvir Okovi i spojevi.

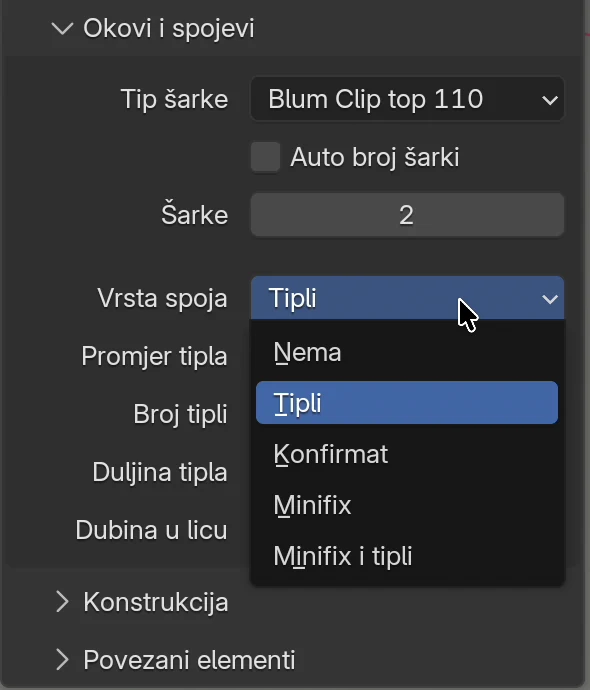

3. U polju Vrsta spoja izaberi Tipli. Ispod su Promjer tipla 8 mm, Broj tipli 2, Duljina tipla 30 mm i Dubina u licu 0 mm.
4. Pritisni Alt+Z i približi spoj lijeve bočnice i dna. Rupa za tipl u licu bočnice duboka je 12 mm, a u kantu dna 20 mm.

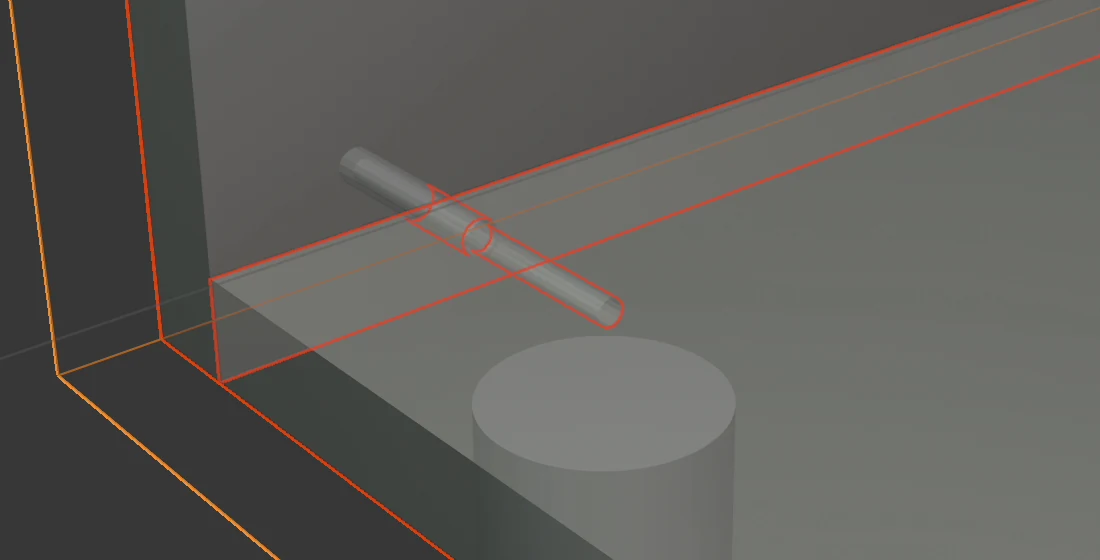

5. U polju Vrsta spoja izaberi Konfirmat. Kroz bočnicu ide prolazna rupa Ø7, a u kant dna rupa Ø5. Ispod je samo Spojnica po spoju.

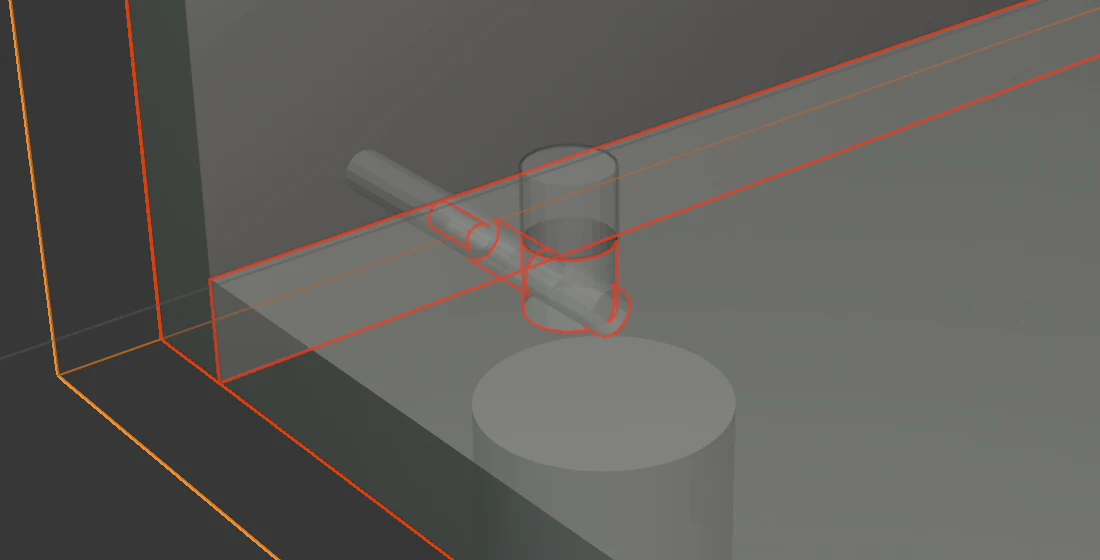

6. Izaberi Minifix. Kućište Ø15 ulazi u gornje lice dna, a rupa za svornjak u lice bočnice.

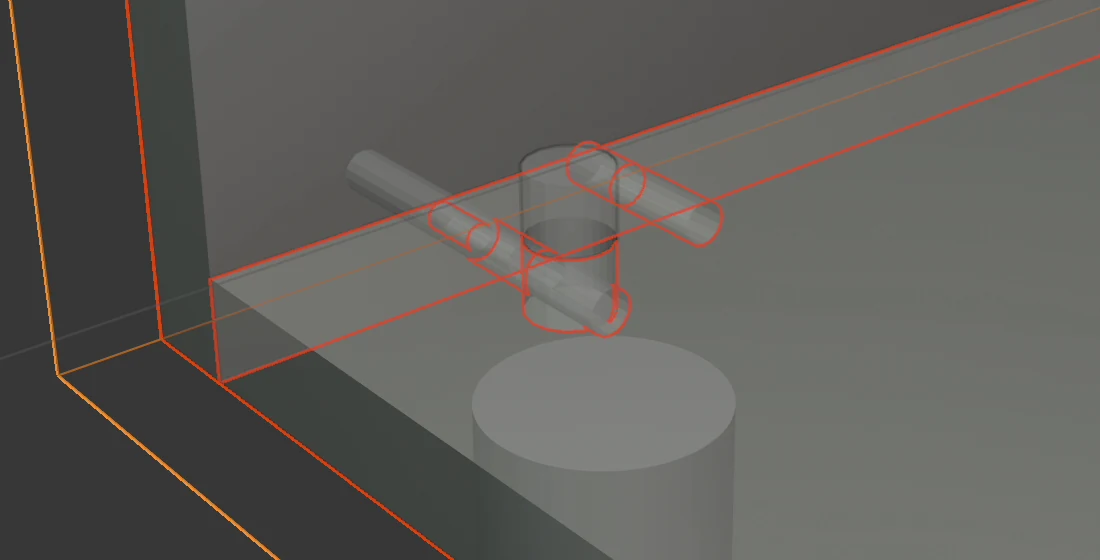

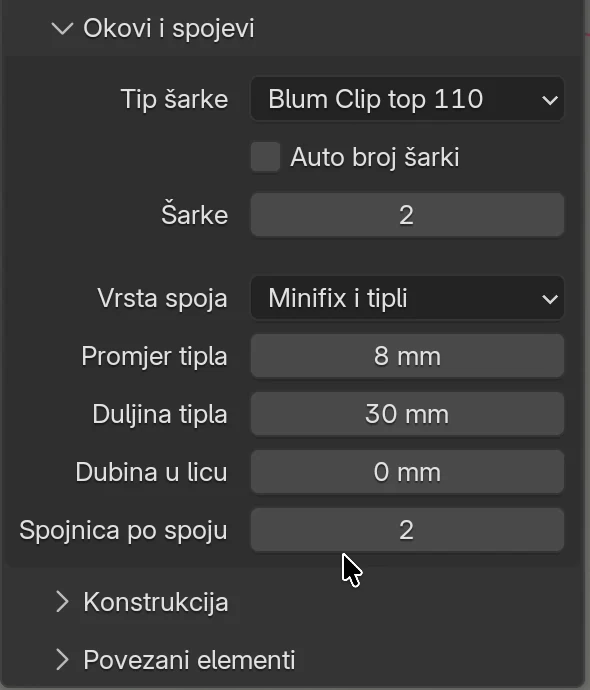

7. Izaberi Minifix i tipli. Uz svaki minifix dođe tipl. Broj spojnica u jednom spoju je u polju Spojnica po spoju.

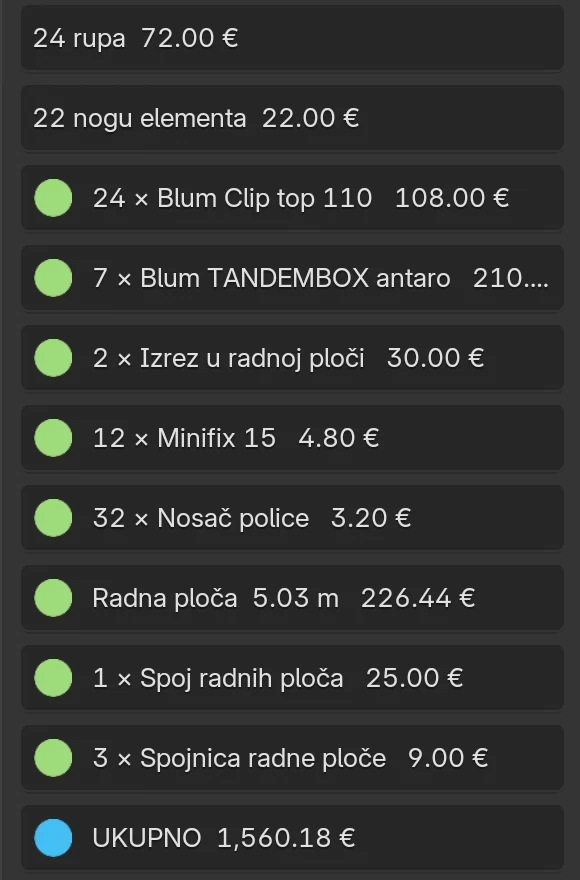

8. Pritisni Alt+Z za običan prikaz. U kartici EFS otvori Procjena troška: spojnice su u retku, na primjer 12 × Minifix 15.

Vrste spojeva

Vrsta spoja	Što EFS buši na jednom spoju	Što ide u popis okova	Kada
Nema	Ništa.	Ništa.	Korpus spajaš izvan EFS-a. Provjera projekta takve elemente broji u poruci Korpusi bez tipli.
Tipli	Za svaki tipl rupu u licu jedne ploče i rupu u kantu druge.	Tipl, na primjer Ø8×30	Ljepljeni korpus.
Konfirmat	Prolaznu rupu Ø7 kroz ploču koja licem leži na spoju i rupu Ø5 u kant druge ploče.	Konfirmat vijak 7×50, Kapica za konfirmat Ø12	Brz spoj bez ljepila. Glava se vidi izvana.
Minifix	Rupu Ø5 za svornjak u licu jedne ploče, rupu Ø8 u kantu druge i kućište Ø15 u njenom unutarnjem licu.	Minifix kućište Ø15, Minifix svornjak Ø5×11	Rastavljiv spoj koji se izvana ne vidi.
Minifix i tipli	Kao Minifix, a uz svaki minifix i tipl.	Isto kao Minifix, i Tipl	Rastavljiv spoj s tiplom za centriranje.

Pravila:

• Vrsta spoja vrijedi za sve spojeve korpusa tog elementa: bočnice s gornjom i donjom pločom, traverzama i fiksnim policama, te pregrade.
• Svaka promjena polja odmah ponovo buši sve spojeve elementa.
• Tipli i rupe nisu ploče: ne idu u krojnu listu.
• Kutni element nema spojeve korpusa.

Opcije

Opcija	Kad se vidi	Što radi	Zadano	Vrijednosti
Vrsta spoja	uvijek	Vrsta spoja, tablica gore.	Nema	Nema, Tipli, Konfirmat, Minifix, Minifix i tipli
Promjer tipla	Tipli, Minifix i tipli	Promjer tipla i obje rupe za njega.	8 mm	4–20 mm
Broj tipli	Tipli	Broj tipli u jednom spoju.	2	1–10
Duljina tipla	Tipli, Minifix i tipli	Duljina tipla. Rupa u licu ide po debljini ploče, rupa u kantu uzima ostatak i 2 mm za ljepilo.	30 mm	16–100 mm
Dubina u licu	Tipli, Minifix i tipli	Dubina rupe za tipl u licu ploče. 0 znači automatski: debljina ploče minus 6 mm, najviše pola tipla.	0 mm	0–60 mm
Spojnica po spoju	Konfirmat, Minifix, Minifix i tipli	Broj konfirmata ili minifiksa u jednom spoju.	2	1–10

Uz Minifix i tipli polja Broj tipli nema: uz svaki minifix ide po jedan tipl. U panelu Okovi projekta to se polje vidi, ali se uz Minifix i tipli ne koristi.

Koje ploče se spajaju

EFS spaja ploče korpusa koje se dodiruju (razmak do 2,5 mm). Ploča koja licem leži na spoju dobije rupu u licu, a druga rupu u kantu.

Spoj	Rupa u licu	Rupa u kantu
Bočnica i gornja ili donja ploča, spoj Uvučeno	bočnica	gornja ili donja ploča
Bočnica i gornja ili donja ploča, spoj Neprekidno	gornja ili donja ploča	bočnica
Bočnica i traverza	bočnica	traverza
Bočnica i fiksna polica	bočnica	polica
Pregrada i gornja ploča, dno ili traverza	gornja ploča, dno ili traverza	pregrada
Polica između pregrada	bočnica ili pregrada	polica

Bez spojeva su:

• leđa (u utoru ih drži utor, a položena i urezana dobiju vijke u popisu okova);
• fronte i kutije ladica;
• pomične police (Nosači polica: Pomične…): leže na nosačima, vidi Pomične police, sustav 32;
• ploče kojima je u okviru Konstrukcija postavljeno Nema;
• kutni element.

Raspored po spoju

Spojnice (tipli, konfirmati, minifiksi) raspoređuju se po duljini spoja:

• Prva i zadnja su 50 mm od krajeva spoja, a ostale na jednakim razmacima između.
• Na spoju dugom do 100 mm, na primjer na traverzi od 60 mm, dvije spojnice dođu na 20 % i 80 % duljine: 12 mm i 48 mm od kraja.
• Jedna spojnica je u sredini spoja.

Primjer: element dubine 580 mm s vratima od 18 mm i položenim leđima od 3 mm ima dno duboko 559 mm. Dva tipla su 50 mm od prednjeg i stražnjeg kraja dna. Tri tipla su na 50 mm od prednjeg kraja, u sredini i 50 mm od stražnjeg kraja.

Koliko spojnica ima element:

Element	Spojevi	Spojnica uz 2 po spoju
Puna gornja i donja ploča	4	8
Puna gornja i donja ploča i jedna fiksna polica	6	12
Dno i dvije traverze (Dvostruke poprečne ploče)	6	12

Svaka spojnica se broji u popisu okova: 12 tipli, ili 12 minifix kućišta i 12 svornjaka.

Tipli

Tipl ulazi u lice jedne ploče i u kant druge. Obje rupe imaju promjer iz polja Promjer tipla.

Dubine rupa:

• Rupa u licu: uz Dubina u licu 0 je debljina ploče minus 6 mm, ali najviše pola duljine tipla. Ispod rupe tako ostaje barem 6 mm materijala (kod ploča tanjih od 12 mm pola debljine).
• Rupa u kantu: ostatak duljine tipla i 2 mm za ljepilo.
• Debljina se mjeri na ploči koja dobije rupu u licu (kod spoja Uvučeno to je bočnica).

Ploča s rupom u licu	Tipl	Rupa u licu	Rupa u kantu
16 mm	30 mm	10 mm	22 mm
18 mm	30 mm	12 mm	20 mm
19 mm	30 mm	13 mm	19 mm
25 mm	30 mm	15 mm	17 mm
18 mm	35 mm	12 mm	25 mm
18 mm	55 mm, Dubina u licu 9 mm	9 mm	48 mm

Dubina u licu veća od 0 zadaje rupu u licu ručno. EFS je ne pusti dublje od duljine tipla minus 6 mm ni pliće od 6 mm.

Pazi

Ručna Dubina u licu ne gleda debljinu ploče. Uz 18 mm ploču i Dubina u licu 16 mm ispod rupe ostaju 2 mm, a uz 18 mm rupa probija ploču. Provjera projekta to javlja (vidi Poruke Provjere projekta). Kad nisi siguran, ostavi 0.

Konfirmat

Konfirmat je vijak 7 × 50 mm. Ide kroz ploču koja licem leži na spoju u kant druge ploče.

• Ploča s licem na spoju (bočnica kod spoja Uvučeno): prolazna rupa Ø7, cijelom debljinom. Glava vijka je s vanjske strane, pa u popis okova ide i kapica Ø12.
• Ploča s kantom na spoju (dno ili gornja ploča): rupa Ø5 u kant, duboka koliko vijak ide dalje od prve ploče, i 2 mm više. Uz 18 mm bočnicu to je 50 − 18 + 2 = 34 mm, a uz 16 mm 36 mm.
• Broj konfirmata po spoju je u polju Spojnica po spoju.
• Kod spoja Neprekidno rupa Ø7 ide kroz gornju ploču odozgo (kroz dno odozdo), a rupa Ø5 u kant bočnice.
• Kod pregrade rupa Ø7 ide kroz dno odozdo i kroz gornju ploču odozgo.

Savjet

Glava konfirmata vidi se na vanjskoj strani bočnice. Na elementu uz koji ne ide završna ploča ni susjedni element izaberi Minifix.

Minifix

Minifix je ekscentarski spoj koji se izvana ne vidi. Element s minifiksima može se rastaviti i ponovo složiti.

• Ploča s licem na spoju (bočnica): rupa Ø5 × 11 mm za svornjak, u unutarnjem licu.
• Ploča s kantom na spoju (dno, gornja ploča, traverza): rupa Ø8 × 34 mm u kant, od spoja prema kućištu.
• Kućište: rupa Ø15 × 12,5 mm u unutarnjem licu iste ploče, sa središtem 24 mm od spoja.

Gdje je kućište:

Ploča	Lice s kućištem
Dno, donja traverza	gornje lice
Gornja ploča, gornja traverza	donje lice
Fiksna polica	donje lice
Pregrada, traverza na kant	lice okrenuto prema sredini elementa
Bočnica kod spoja Neprekidno	unutarnje lice, 24 mm od gornje ili donje ploče

Napomena

Kućište duboko 12,5 mm u ploči tanjoj od 15 mm ostavlja manje od 2,5 mm materijala. Provjera projekta tada javi poruku … ostavlja samo … mm materijala.

Minifix i tipli

Uz svaki minifix EFS doda tipl za centriranje.

• Minifix je isti kao uz Minifix.
• Tipl je 32 mm od minifiksa, prema sredini spoja. Rupe za tipl imaju mjere iz polja Promjer tipla, Duljina tipla i Dubina u licu, kao uz Tipli.
• Tipl koji bi bio bliže od 10 mm kraju spoja se izostavi. Zato na traverzi od 60 mm uz Spojnica po spoju 1 tipla nema.
• U popisu okova su minifiksi i tipli, po komadu.

Pazi

Na traverzi od 60 mm minifiksi dođu na 12 mm i 48 mm, a tipli 32 mm od njih, na 44 mm i 16 mm. Svaki tipl je tada 4 mm od drugog minifiksa i rupe se preklapaju. Za element s traverzama izaberi Minifix ili Tipli.

Traverze i pregrade

Traverze (gornja ili donja strana Dvostruke poprečne ploče, Prednja poprečna ploča, Stražnja poprečna ploča) spajaju se s bočnicama istom vrstom spoja kao ostatak korpusa. Vidi Traverze umjesto gornje ploče.

• Rupa u licu ide u bočnicu, a rupa u kantu u kraj traverze.
• Traverza od 60 mm je spoj do 100 mm: dvije spojnice su 12 mm i 48 mm od ruba traverze.
• Traverza koja leži (Horizontalno) dobije kućište minifiksa u donjem licu (gornja) ili gornjem licu (donja). Traverza na kant (Vertikalno) dobije spojnice po visini, a kućište u licu okrenutom prema sredini elementa.

Pregrade (Dodaj → Okomita polica, Shift+V) spajaju se s gornjom pločom i dnom, ili s traverzama.

• Rupa u licu ide u gornju ploču i dno, a rupa u kantu u gornji i donji kant pregrade.
• Uz pregrade se fiksne police spajaju s bočnicom ili pregradom s obje strane pretinca. Kućište minifiksa je s donje strane police.

Rupe u prozirnom prikazu

1. Klikni ploču elementa.

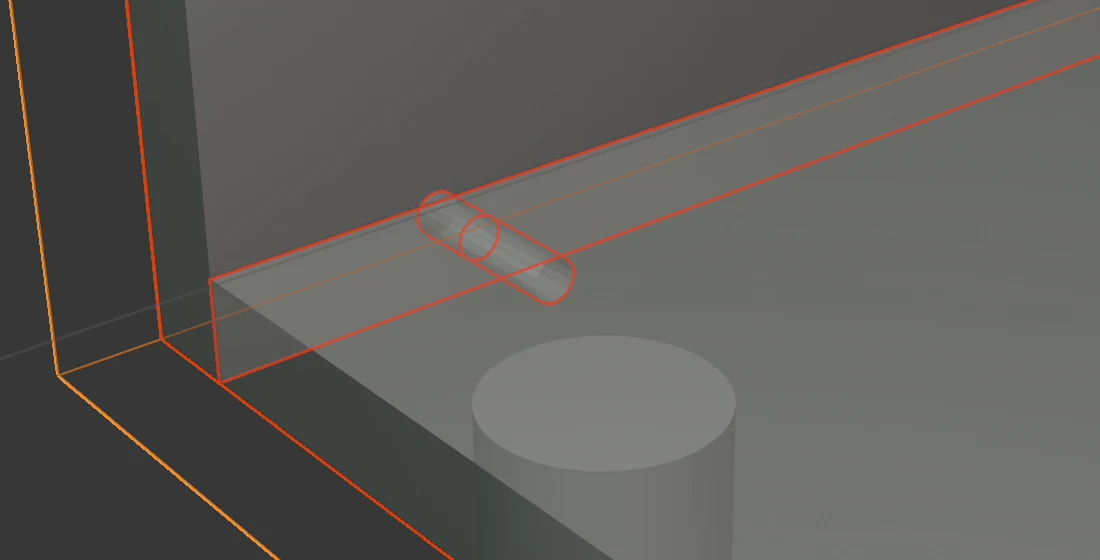

2. Pritisni Alt+Z. Ploče postanu prozirne, a rupe se vide kao valjci.
3. Odabrane ploče i njihove rupe obrubljene su narančasto. Klikom na ploču u popisu Dijelovi elementa odabereš samo nju.
4. Vrata otvori s O ako ti smetaju.
5. Opet pritisni Alt+Z za običan prikaz.

Rupe u izvozima

• Krojna lista: tipli i rupe nisu ploče i ne idu u krojnu listu. Vidi Krojna lista i mjera reza.
• PDF: uz PDF: vektorski crteži ploča (panel Izvoz → Postavke, zadano uključeno) stranica svake ploče ima tablicu Legenda bušenja. Svaki redak je jedna skupina rupa: Tipl, Konfirmat ili Minifix, s promjerom i dubinom (Ø × dubina, prolazna rupa piše prolazno), licem (lice A, lice B, lijevi kant, desni kant, gornji kant, donji kant), količinom i pozicijama X/Y. Rupe su na crtežu u bojama: tipl plavo, konfirmat tirkizno, minifix smeđe.
• DXF: rupe u licu su na slojevima kao DRILL_D8_P12 (Ø8, dubina 12 mm) ili DRILL_D7_THRU (prolazna Ø7). Rupe u kantu su na slojevima kao EDGE_LEFT_D8_P20, samo uz DXF: čeona bušenja (zadano uključeno). Rupe s druge strane ploče idu u zasebnu datoteku s nastavkom _B. Vidi Bušenja, DXF, MPR i CIX.
• Montažne upute (PDF): uz ploču piše broj rupa za tiple u njenom licu, na primjer 8x tipl. Konfirmati i minifiksi tamo se ne navode. Vidi Naljepnice i montažne upute.

Popis okova, procjena troška i narudžba

Spojnice se broje po elementu i zbrajaju za cijeli projekt.

Vrsta spoja	Stavke u popisu okova
Tipli	Tipl Ø8×30 (promjer i duljina iz polja), jedan po tiplu
Konfirmat	Konfirmat vijak 7×50 i Kapica za konfirmat Ø12, po jedan za svaki konfirmat
Minifix	Minifix kućište Ø15 i Minifix svornjak Ø5×11, po jedan za svaki minifix
Minifix i tipli	Kao Minifix, i Tipl po komadu

Gdje se vide:

• Popis okova: stranica Popis okova u PDF-u i list Okovi u Excelu, po elementima i UKUPNO. Vidi Okovi projekta.
• Procjena troška (kartica EFS): konfirmati i minifiksi kao jedan redak s brojem spojnica i cijenom iz cjenika, na primjer 12 × Minifix 15. Redak nosi naziv iz kataloga: Minifix 15 ili Confirmat 7×50. Tipli nemaju cijenu u procjeni troška.
• Narudžba dobavljaču (CSV + e-mail): zbrojevi iz popisa okova u datoteci narudzba_okovi.csv i u tekstu e-maila. Vidi Proizvodni paket i narudžba.

EFS cijenu spojnice traži po šifri iz kataloga (CONFIRMAT_7X50 ili MINIFIX_15) u listu Other cjenika. Bez cijene je redak s crvenom točkom i šifrom u zagradi. Vidi Nesting i cjenik ploča.

Poruke Provjere projekta

Provjeru projekta pokreneš u kartici EFS, panel Izvoz. Uz spojeve javlja:

Poruka	Vrsta	Što znači	Što napraviti
Rupa za tipl Ø… u '…' (…) probija ploču.	greška	Rupa za tipl u licu ploče duboka je kao ploča.	Dubina u licu vrati na 0 ili je smanji.
Rupa Ø…×… u '…' (…) ostavlja samo … mm materijala.	upozorenje	Ispod rupe za tipl ostaje manje od 4 mm, ili ispod rupe minifiksa manje od 2,5 mm.	Smanji Dubina u licu, uzmi kraći tipl ili deblju ploču.
Korpusi bez tipli: N (Okovi projekta).	upozorenje	N elemenata ima Vrsta spoja: Nema. Poruka nestane s bilo kojom vrstom spoja.	Izaberi vrstu spoja u elementu ili u Okovima projekta, pa Primijeni na sve.

Gumb sa strelicom uz nalaz o rupi odabere tu ploču i približi je. Greška (rupa probija ploču) javlja se i nakon Lista rezanja u Excel, Izvoz DXF - sve, Izvoz ponude (PDF), Izvoz naljepnica (PDF) i Narudžba dobavljaču (CSV + e-mail): Izvezeno, ali provjera projekta je našla greške: N (Provjera projekta). Sve poruke opisuje Okovi projekta.

Mjere konfirmata i minifiksa

Za napredne: vlastite mjere spojnica

Mjere konfirmata i minifiksa su u katalogu joints.json u mapi hardware dodatka. Za svoje mjere u korisničkoj mapi EFS-a napravi mapu user_hardware i u nju spremi joints.json samo sa spojnicom koju mijenjaš (vidi Vlastiti katalog okova). Nakon promjene ponovo pokreni program.

Polje	Što je	Konfirmat	Minifix
length	duljina vijka	50 mm	–
head_diameter	prolazna rupa u licu	7 mm	–
edge_diameter	rupa u kantu	5 mm	8 mm
edge_extra	koliko je rupa u kantu dulja od vijka	2 mm	–
edge_depth	dubina rupe u kantu	–	34 mm
housing_diameter, housing_depth	kućište	–	15 × 12,5 mm
housing_from_edge	središte kućišta od spoja	–	24 mm
bolt_diameter, bolt_depth	rupa za svornjak	–	5 × 11 mm
from_end	prva i zadnja spojnica od kraja spoja	50 mm	50 mm
dowel_from_connector	tipl od minifiksa (Minifix i tipli)	–	32 mm
price_code	šifra cijene u cjeniku	CONFIRMAT_7X50	MINIFIX_15
items	stavke u popisu okova	Konfirmat vijak, Kapica za konfirmat	Minifix kućište, Minifix svornjak

Primjer user_hardware/joints.json: konfirmat s prvom i zadnjom spojnicom 37 mm od kraja spoja i hrvatskim nazivom u procjeni troška:

{
  "CONFIRMAT": {
    "name": "Konfirmat 7×50",
    "length": 50,
    "head_diameter": 7,
    "edge_diameter": 5,
    "edge_extra": 2,
    "from_end": 37,
    "price_code": "CONFIRMAT_7X50",
    "items": [
      {"item": "Confirmat screw", "detail": "7×50"},
      {"item": "Confirmat cover cap", "detail": "Ø12"}
    ]
  }
}

Pravila:

• Unos zamijeni cijeli ugrađeni unos istog ključa (CONFIRMAT ili MINIFIX), zato upiši sva polja.
• Unos bez nekog polja s mjerom EFS preskoči, pa se ta vrsta spoja tada ne buši.
• Nazivi stavki (item) na engleskom, kao u ugrađenom katalogu, prevode se na jezik sučelja. Drugi nazivi pokažu se kako ih upišeš.
• Tiple ne mijenjaš u katalogu nego u poljima elementa.

Česte greške i rješenja

Ne vidim tiple ni rupe. Pritisni Alt+Z za prozirni prikaz. Ako ih ni tada nema, Vrsta spoja je Nema.

Promijenio sam Vrstu spoja u Okovima projekta, a elementi su ostali isti. Okovi projekta vrijede za nove elemente. Klikni Primijeni na sve (vidi Okovi projekta).

Uz Minifix i tipli nema polja Broj tipli. Uz svaki minifix ide jedan tipl. Broj spojnica mijenjaš u Spojnica po spoju.

Police nemaju tiple. Element ima Nosači polica: Pomične…. Pomične police leže na nosačima i nemaju spojeve.

Leđa nemaju spojeve. Leđa se ne spajaju spojnicama. Položena i urezana leđa dobiju vijke u popisu okova, a leđa u utoru drži utor.

Kutni element nema spojeve. Kutni element ne dobiva spojeve korpusa.

Provjera javlja da rupa za tipl probija ploču. Dubina u licu je jednaka debljini ploče ili veća. Vrati je na 0.

Glave konfirmata vide se na bočnici. Konfirmat prolazi kroz bočnicu. Na vidljivim bočnicama izaberi Minifix.

Na traverzama se preklapaju rupe minifiksa i tipla. To se događa uz Minifix i tipli na traverzi od 60 mm. Izaberi Minifix ili Tipli.

U procjeni troška nema tipli. Tipli nemaju cijenu u procjeni troška. Broj tipli je u popisu okova i u narudžbi.

Prečaci u ovom poglavlju

Tipka	Radnja
N	Bočna traka s karticama uključi / isključi
Alt+Z	Prozirni prikaz: vide se tipli i bušenja
O	Otvori / zatvori vrata i ladice odabranog elementa
Shift+V	Nova okomita polica (pregrada) u odabranom elementu
Ctrl+Z	Poništi zadnju radnju

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Pomične police, sustav 32
