Giunzioni: spine, Confirmat, Minifix

EFS unisce il fusto con spine, viti Confirmat o eccentrici Minifix. Per ogni giunzione fora entrambi i pannelli: sulla faccia di uno e sul bordo dell'altro. Conta i connettori per l'elenco ferramenta, la stima dei costi e l'ordine. Questo capitolo descrive ogni tipo di giunzione con le misure dei fori, la distribuzione lungo una giunzione, i traversi e i divisori, e i messaggi della Verifica progetto.

Video: C02 Giunzioni: spine, Confirmat, Minifix

Lo stesso flusso di lavoro in un video di un minuto e mezzo, in inglese.

Guarda su YouTube (video in inglese)

Prima di iniziare

• Apri un progetto con almeno un mobile. Come è costruito un mobile è spiegato nel capitolo Come è costruito un mobile.
• Il tipo di giunzione si sceglie in due posti:
  • per un solo mobile nella scheda EFS - Mobile, riquadro Ferramenta e giunzioni;
  • per tutto il progetto nella scheda EFS, pannello Ferramenta del progetto, riquadro Giunzioni, poi Applica a tutti (vedi Ferramenta del progetto).
• Un nuovo mobile ha Tipo di giunzione: Nessuno, a meno che in Ferramenta del progetto non sia scelto altro.

Il flusso di lavoro del video

1. Clicca su un pannello del mobile. Nel video è una base lavello da 800 mm con due traversi.
2. Nella scheda EFS - Mobile, apri il riquadro Ferramenta e giunzioni.

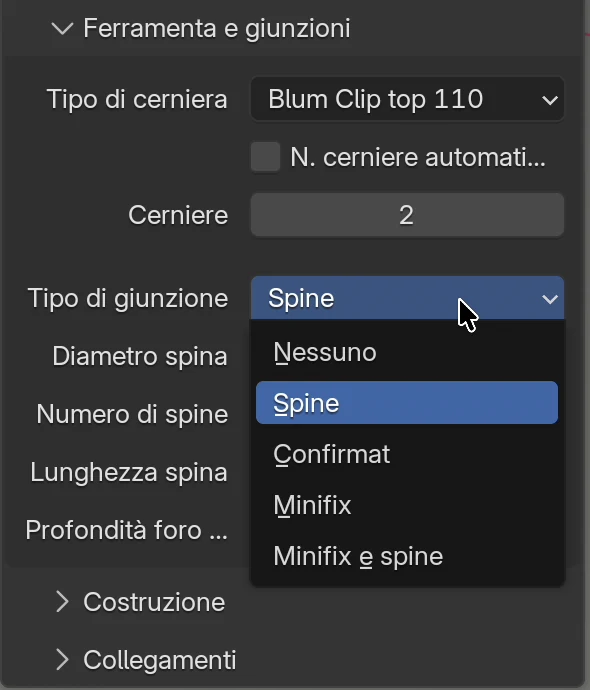

3. Nel campo Tipo di giunzione, scegli Spine. Sotto compaiono Diametro spina 8 mm, Numero di spine 2, Lunghezza spina 30 mm e Profondità foro faccia 0 mm.

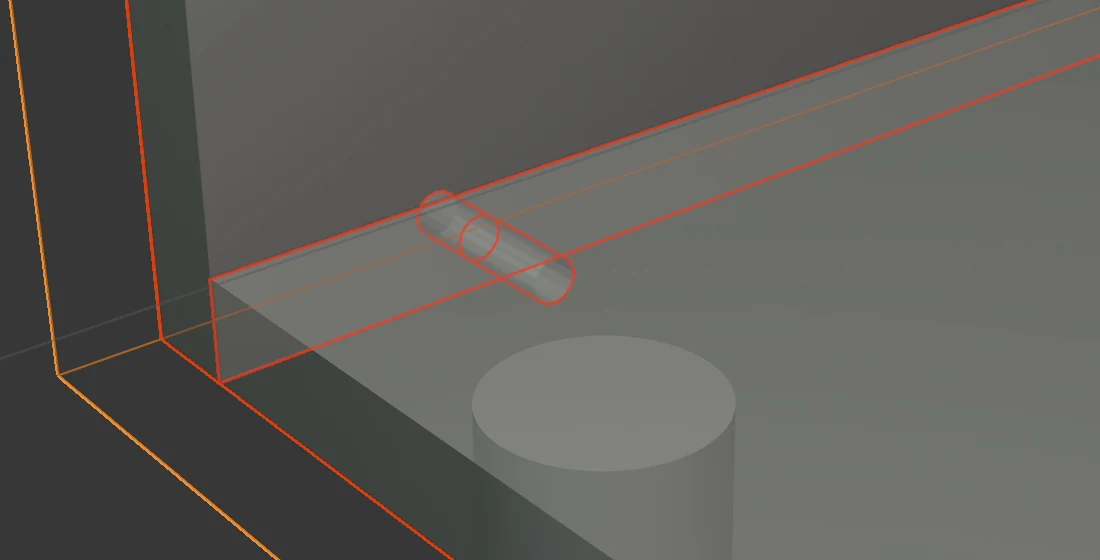

4. Premi Alt+Z e ingrandisci la giunzione tra il fianco sinistro e il fondo. Il foro per spina sulla faccia del fianco è profondo 12 mm, quello sul bordo del fondo 20 mm.

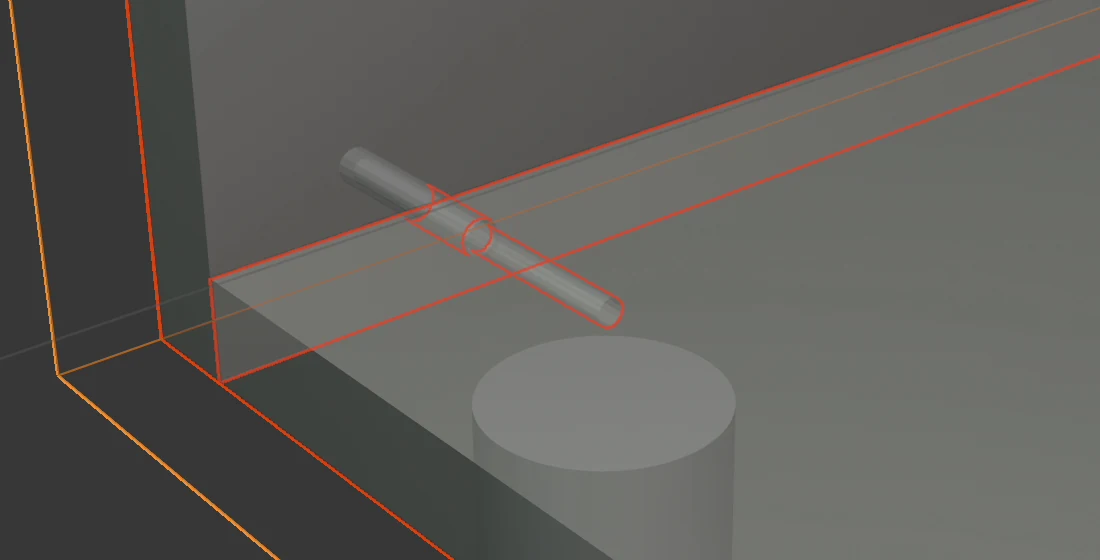

5. Nel campo Tipo di giunzione, scegli Confirmat. Un foro passante Ø7 attraversa il fianco, e un foro Ø5 entra nel bordo del fondo. Sotto resta solo Connettori per giunzione.

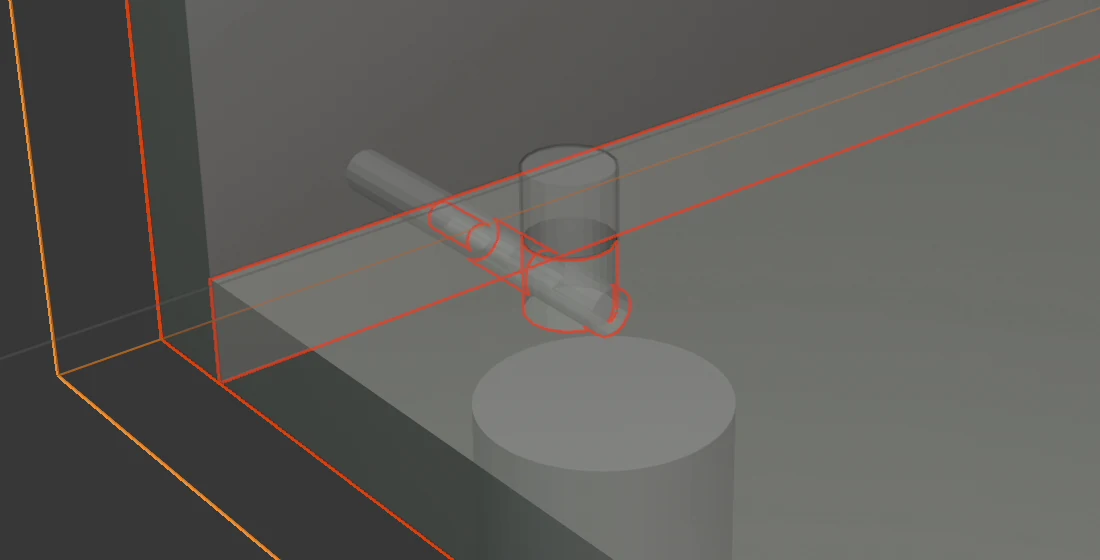

6. Scegli Minifix. L'eccentrico Ø15 va nella faccia superiore del fondo, e il foro del perno nella faccia del fianco.

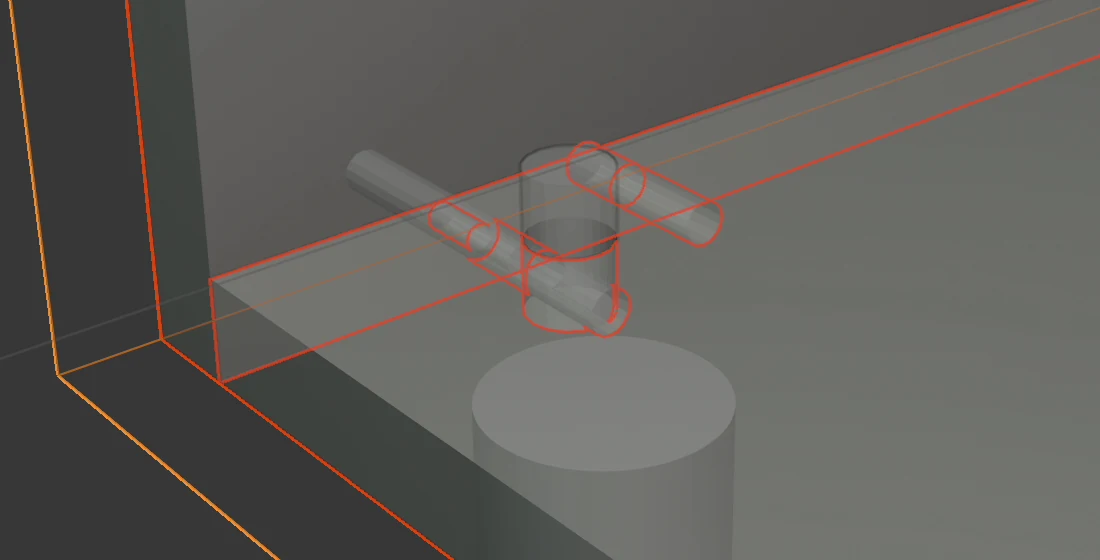

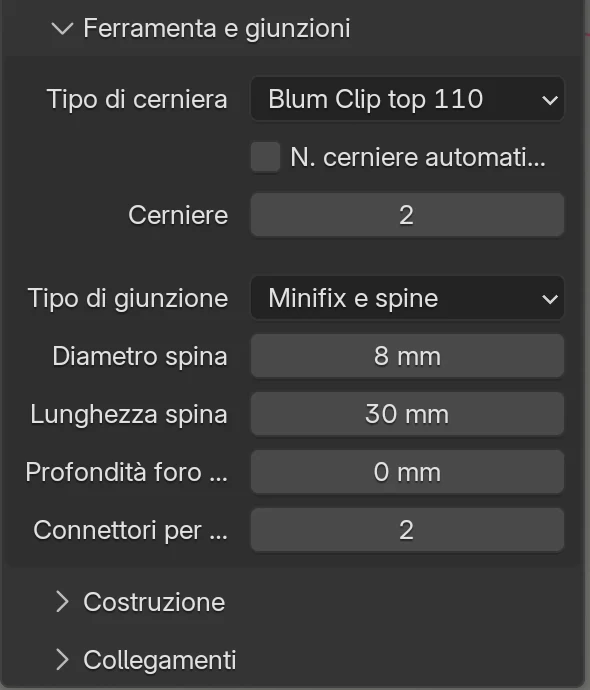

7. Scegli Minifix e spine. Ogni minifix riceve una spina accanto. Il numero di connettori in una giunzione è nel campo Connettori per giunzione.
8. Premi Alt+Z per la vista normale. Nella scheda EFS, apri Stima dei costi: i connettori sono in una riga, ad esempio 12 × Minifix 15.

Tipi di giunzione

Tipo di giunzione	Cosa fora EFS in una giunzione	Cosa va nell'elenco ferramenta	Quando
Nessuno	Niente.	Niente.	Unisci il fusto fuori da EFS. La Verifica progetto conta questi mobili nel messaggio N mobili non hanno giunzioni a spine.
Spine	Per ogni spina, un foro sulla faccia di un pannello e un foro sul bordo dell'altro.	Spina, ad esempio Ø8×30	Fusto incollato.
Confirmat	Un foro passante Ø7 nel pannello la cui faccia tocca la giunzione, e un foro Ø5 nel bordo dell'altro pannello.	Vite Confirmat 7×50, Copriviti Confirmat Ø12	Una giunzione rapida senza colla. La testa si vede dall'esterno.
Minifix	Un foro Ø5 per il perno sulla faccia di un pannello, un foro Ø8 nel bordo dell'altro e un eccentrico Ø15 nella sua faccia interna.	Eccentrico Minifix Ø15, Perno Minifix Ø5×11	Una giunzione smontabile che non si vede dall'esterno.
Minifix e spine	Come Minifix, più una spina accanto a ogni minifix.	Come Minifix, e Spina	Una giunzione smontabile con una spina per l'allineamento.

Regole:

• Il Tipo di giunzione vale per tutte le giunzioni del fusto di quel mobile: i fianchi con il cielo e il fondo, i traversi e i ripiani fissi, e i divisori.
• Ogni modifica di un campo rifora subito tutte le giunzioni del mobile.
• Le spine e i fori non sono pannelli: non vanno nella distinta di taglio.
• Un mobile angolare non ha giunzioni del fusto.

Opzioni

Opzione	Quando compare	Cosa fa	Predefinito	Valori
Tipo di giunzione	sempre	Il tipo di giunzione, tabella sopra.	Nessuno	Nessuno, Spine, Confirmat, Minifix, Minifix e spine
Diametro spina	Spine, Minifix e spine	Diametro della spina e dei suoi due fori.	8 mm	4–20 mm
Numero di spine	Spine	Numero di spine in una giunzione.	2	1–10
Lunghezza spina	Spine, Minifix e spine	Lunghezza della spina. Il foro sulla faccia segue lo spessore del pannello, il foro sul bordo prende il resto più 2 mm per la colla.	30 mm	16–100 mm
Profondità foro faccia	Spine, Minifix e spine	Profondità del foro per spina sulla faccia del pannello. 0 significa automatica: spessore del pannello meno 6 mm, al massimo metà spina.	0 mm	0–60 mm
Connettori per giunzione	Confirmat, Minifix, Minifix e spine	Numero di Confirmat o di minifix in una giunzione.	2	1–10

Con Minifix e spine il campo Numero di spine non c'è: ogni minifix riceve una spina. Nel pannello Ferramenta del progetto il campo compare, ma con Minifix e spine non viene usato.

Quali pannelli si uniscono

EFS unisce i pannelli del fusto che si toccano (uno spazio fino a 2,5 mm). Il pannello la cui faccia tocca la giunzione riceve un foro sulla faccia, l'altro pannello un foro sul bordo.

Giunzione	Foro sulla faccia	Foro sul bordo
Fianco e cielo o fondo, giunzione Interno	fianco	cielo o fondo
Fianco e cielo o fondo, giunzione Passante	cielo o fondo	fianco
Fianco e traverso	fianco	traverso
Fianco e ripiano fisso	fianco	ripiano
Divisorio e cielo, fondo o traverso	cielo, fondo o traverso	divisorio
Ripiano tra divisori	fianco o divisorio	ripiano

Non hanno giunzioni:

• gli schienali (uno schienale in cava è tenuto dalla cava; gli schienali applicati e in battuta ricevono viti nell'elenco ferramenta);
• i frontali e i cassetti;
• i ripiani regolabili (Supporti ripiani: Regolabili…): poggiano su reggiripiani, vedi Ripiani regolabili, Sistema 32;
• i pannelli impostati su Nessuno nel riquadro Costruzione;
• il mobile angolare.

Distribuzione lungo una giunzione

I connettori (spine, Confirmat, minifix) sono distribuiti lungo la lunghezza della giunzione:

• Il primo e l'ultimo sono a 50 mm dalle estremità della giunzione, gli altri a distanze uguali tra loro.
• Su una giunzione lunga fino a 100 mm, ad esempio su un traverso da 60 mm, due connettori vanno al 20 % e all'80 % della lunghezza: a 12 mm e a 48 mm dall'estremità.
• Un connettore singolo è al centro della giunzione.

Esempio: un mobile profondo 580 mm con ante da 18 mm e schienale applicato da 3 mm ha un fondo profondo 559 mm. Due spine sono a 50 mm dall'estremità anteriore e da quella posteriore del fondo. Tre spine sono a 50 mm dall'estremità anteriore, al centro e a 50 mm dall'estremità posteriore.

Quanti connettori ha un mobile:

Mobile	Giunzioni	Connettori con 2 per giunzione
Cielo e fondo pieni	4	8
Cielo e fondo pieni e un ripiano fisso	6	12
Fondo e due traversi (Doppio traverso)	6	12

Ogni connettore è contato nell'elenco ferramenta: 12 spine, oppure 12 eccentrici Minifix e 12 perni.

Spine

Una spina entra nella faccia di un pannello e nel bordo dell'altro. Entrambi i fori hanno il diametro del campo Diametro spina.

Profondità dei fori:

• Foro sulla faccia: con Profondità foro faccia 0 è lo spessore del pannello meno 6 mm, ma al massimo metà della lunghezza della spina. Così sotto il foro restano almeno 6 mm di materiale (metà dello spessore per i pannelli più sottili di 12 mm).
• Foro sul bordo: il resto della lunghezza della spina più 2 mm per la colla.
• Lo spessore si misura sul pannello che riceve il foro sulla faccia (con una giunzione Interno è il fianco).

Pannello con il foro sulla faccia	Spina	Foro sulla faccia	Foro sul bordo
16 mm	30 mm	10 mm	22 mm
18 mm	30 mm	12 mm	20 mm
19 mm	30 mm	13 mm	19 mm
25 mm	30 mm	15 mm	17 mm
18 mm	35 mm	12 mm	25 mm
18 mm	55 mm, Profondità foro faccia 9 mm	9 mm	48 mm

Una Profondità foro faccia maggiore di 0 imposta a mano il foro sulla faccia. EFS non lo lascia più profondo della lunghezza della spina meno 6 mm né meno profondo di 6 mm.

Attenzione

Una Profondità foro faccia manuale ignora lo spessore del pannello. Con un pannello da 18 mm e Profondità foro faccia 16 mm, sotto il foro restano 2 mm, e a 18 mm il foro attraversa il pannello. La Verifica progetto lo segnala (vedi Messaggi della verifica progetto). Se non sei sicuro, lascia 0.

Confirmat

Una Confirmat è una vite da 7 × 50 mm. Attraversa il pannello la cui faccia tocca la giunzione ed entra nel bordo dell'altro pannello.

• Pannello con la faccia sulla giunzione (il fianco con una giunzione Interno): un foro passante Ø7, per tutto lo spessore. La testa della vite resta all'esterno, quindi nell'elenco ferramenta va anche un copriviti Ø12.
• Pannello con il bordo sulla giunzione (fondo o cielo): un foro Ø5 nel bordo, profondo quanto la vite arriva oltre il primo pannello, più 2 mm. Con un fianco da 18 mm sono 50 − 18 + 2 = 34 mm, con uno da 16 mm 36 mm.
• Il numero di Confirmat per giunzione è nel campo Connettori per giunzione.
• Con una giunzione Passante il foro Ø7 attraversa il cielo dall'alto (il fondo dal basso), e il foro Ø5 entra nel bordo del fianco.
• In un divisorio il foro Ø7 attraversa il fondo dal basso e il cielo dall'alto.

Suggerimento

La testa della Confirmat si vede sul lato esterno del fianco. Su un mobile senza fianco di finitura e senza un mobile accanto, scegli Minifix.

Minifix

Un minifix è un connettore a eccentrico che non si vede dall'esterno. Un mobile con minifix si può smontare e rimontare.

• Pannello con la faccia sulla giunzione (fianco): un foro Ø5 × 11 mm per il perno, sulla faccia interna.
• Pannello con il bordo sulla giunzione (fondo, cielo, traverso): un foro Ø8 × 34 mm nel bordo, dalla giunzione verso l'eccentrico.
• Eccentrico: un foro Ø15 × 12,5 mm nella faccia interna dello stesso pannello, con il centro a 24 mm dalla giunzione.

Dove si trova l'eccentrico:

Pannello	Faccia con l'eccentrico
Fondo, traverso inferiore	faccia superiore
Cielo, traverso superiore	faccia inferiore
Ripiano fisso	faccia inferiore
Divisorio, traverso di costa	la faccia rivolta verso il centro del mobile
Fianco con una giunzione Passante	faccia interna, a 24 mm dal cielo o dal fondo

Nota

Un eccentrico profondo 12,5 mm in un pannello più sottile di 15 mm lascia meno di 2,5 mm di materiale. La Verifica progetto segnala allora … lascia solo … mm di materiale.

Minifix e spine

Con ogni minifix EFS aggiunge una spina per l'allineamento.

• Il minifix è lo stesso che con Minifix.
• La spina è a 32 mm dal minifix, verso il centro della giunzione. I fori per spina prendono le misure dai campi Diametro spina, Lunghezza spina e Profondità foro faccia, come con Spine.
• Una spina che sarebbe a meno di 10 mm dall'estremità della giunzione viene tralasciata. Per questo un traverso da 60 mm con Connettori per giunzione 1 non ha spina.
• L'elenco ferramenta ha i minifix e le spine, al pezzo.

Attenzione

Su un traverso da 60 mm i minifix vanno a 12 mm e a 48 mm, e le spine a 32 mm da loro, a 44 mm e a 16 mm. Ogni spina è allora a 4 mm dall'altro minifix e i fori si sovrappongono. Per un mobile con traversi scegli Minifix o Spine.

Traversi e divisori

I traversi (il lato superiore o inferiore con Doppio traverso, Traverso anteriore, Traverso posteriore) sono uniti ai fianchi con lo stesso tipo di giunzione del resto del fusto. Vedi Traversi al posto del cielo.

• Il foro sulla faccia va nel fianco, il foro sul bordo nella testa del traverso.
• Un traverso da 60 mm è una giunzione fino a 100 mm: i due connettori sono a 12 mm e a 48 mm dal bordo del traverso.
• Un traverso disteso (Orizzontale) riceve l'eccentrico Minifix nella faccia inferiore (traverso superiore) o superiore (traverso inferiore). Un traverso di costa (Verticale) riceve i connettori lungo la sua altezza, e l'eccentrico nella faccia rivolta verso il centro del mobile.

I divisori (Aggiungi → Divisorio verticale, Shift+V) sono uniti al cielo e al fondo, oppure ai traversi.

• Il foro sulla faccia va nel cielo e nel fondo, il foro sul bordo nei bordi superiore e inferiore del divisorio.
• Con i divisori, i ripiani fissi sono uniti al fianco o al divisorio su entrambi i lati del vano. L'eccentrico Minifix è sul lato inferiore del ripiano.

Fori nella vista Raggi-X

1. Clicca su un pannello del mobile.
2. Premi Alt+Z. I pannelli diventano trasparenti e i fori compaiono come cilindri.
3. I pannelli selezionati e i loro fori hanno un contorno arancione. Clicca su un pannello nell'elenco Pezzi del mobile per selezionare solo quel pannello.
4. Apri le ante con O se sono d'intralcio.
5. Premi di nuovo Alt+Z per la vista normale.

Fori nelle esportazioni

• Distinta di taglio: le spine e i fori non sono pannelli e non vanno nella distinta di taglio. Vedi Distinta di taglio e misura di taglio.
• PDF: con PDF: disegni vettoriali (pannello Esporta → Impostazioni, attivo per impostazione predefinita) la pagina di ogni pannello ha una tabella Legenda forature. Ogni riga è un gruppo di fori: Spina, Confirmat o Minifix, con diametro e profondità (Ø × profondità; un foro passante dice passante), faccia (faccia A, faccia B, bordo sinistro, bordo destro, bordo superiore, bordo inferiore), quantità e posizioni X/Y. I fori sul disegno sono a colori: spina blu, Confirmat turchese, minifix marrone.
• DXF: i fori sulla faccia sono su layer come DRILL_D8_P12 (Ø8, profondo 12 mm) o DRILL_D7_THRU (Ø7 passante). I fori sul bordo sono su layer come EDGE_LEFT_D8_P20, solo con DXF: forature sul bordo (attivo per impostazione predefinita). I fori sull'altra faccia del pannello vanno in un file separato con il suffisso _B. Vedi Forature, DXF, MPR e CIX.
• Istruzioni di montaggio (PDF): accanto a un pannello c'è il numero di fori per spina sulla sua faccia, ad esempio 8x spina. Confirmat e minifix non sono elencati lì. Vedi Etichette e istruzioni di montaggio.

Elenco ferramenta, stima dei costi e ordine

I connettori sono contati per mobile e sommati per tutto il progetto.

Tipo di giunzione	Voci nell'elenco ferramenta
Spine	Spina Ø8×30 (diametro e lunghezza dai campi), una per spina
Confirmat	Vite Confirmat 7×50 e Copriviti Confirmat Ø12, uno di ciascuno per Confirmat
Minifix	Eccentrico Minifix Ø15 e Perno Minifix Ø5×11, uno di ciascuno per minifix
Minifix e spine	Come Minifix, più Spina al pezzo

Dove li vedi:

• Elenco ferramenta: la pagina Elenco ferramenta nel PDF e il foglio Ferramenta in Excel, per mobile e TOTALE. Vedi Ferramenta del progetto.

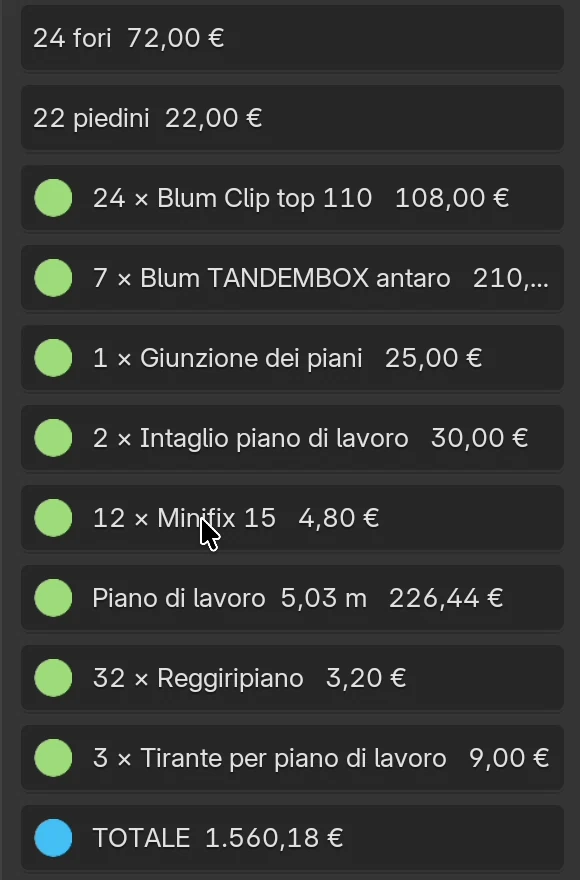

• Stima dei costi (scheda EFS): Confirmat e minifix in una riga con il numero di connettori e il prezzo dal listino, ad esempio 12 × Minifix 15. La riga porta il nome del catalogo: Minifix 15 o Confirmat 7×50. Le spine non hanno un prezzo nella stima dei costi.
• Ordine al fornitore (CSV + e-mail): i totali dell'elenco ferramenta nel file order_hardware.csv e nel testo dell'e-mail. Vedi Il pacchetto di produzione e l'ordine al fornitore.

EFS cerca il prezzo del connettore con il codice del catalogo (CONFIRMAT_7X50 o MINIFIX_15) nel foglio Other del listino prezzi. Una riga senza prezzo ha un punto rosso e il codice tra parentesi. Vedi Ottimizzazione e prezzi dei pannelli.

Messaggi della verifica progetto

La Verifica progetto si avvia nella scheda EFS, pannello Esporta. Per le giunzioni segnala:

Messaggio	Tipo	Cosa significa	Cosa fare
Il foro per spina Ø… in '…' (…) attraversa il pannello.	errore	Il foro per spina sulla faccia del pannello è profondo quanto il pannello.	Rimetti Profondità foro faccia a 0 o riducila.
Il foro Ø…×… in '…' (…) lascia solo … mm di materiale.	avviso	Sotto un foro per spina restano meno di 4 mm, o sotto un foro Minifix meno di 2,5 mm.	Riduci Profondità foro faccia, usa una spina più corta o un pannello più spesso.
N mobili non hanno giunzioni a spine (Ferramenta del progetto).	avviso	N mobili hanno Tipo di giunzione: Nessuno. Il messaggio sparisce con qualsiasi tipo di giunzione.	Scegli un tipo di giunzione nel mobile o in Ferramenta del progetto, poi Applica a tutti.

Il pulsante con la freccia accanto a un problema di fori seleziona quel pannello e lo ingrandisce. L'errore (il foro attraversa il pannello) viene segnalato anche dopo Distinta di taglio in Excel, Esporta DXF - tutto, Esporta preventivo (PDF), Esporta etichette (PDF) e Ordine al fornitore (CSV + e-mail): Esportato, ma la verifica progetto ha trovato N errori (Verifica progetto). Tutti i messaggi sono descritti in Ferramenta del progetto.

Misure di Confirmat e Minifix

Per utenti esperti: misure personalizzate dei connettori

Le misure di Confirmat e Minifix sono nel catalogo joints.json nella cartella hardware dell'add-on. Per misure tue, crea una cartella user_hardware nella cartella utente di EFS e salvaci un joints.json con solo il connettore che cambi (vedi Il tuo catalogo ferramenta). Dopo la modifica, riavvia il programma.

Campo	Cos'è	Confirmat	Minifix
length	lunghezza della vite	50 mm	–
head_diameter	foro passante sulla faccia	7 mm	–
edge_diameter	foro sul bordo	5 mm	8 mm
edge_extra	di quanto il foro sul bordo è più lungo della vite	2 mm	–
edge_depth	profondità del foro sul bordo	–	34 mm
housing_diameter, housing_depth	eccentrico	–	15 × 12,5 mm
housing_from_edge	centro dell'eccentrico dalla giunzione	–	24 mm
bolt_diameter, bolt_depth	foro del perno	–	5 × 11 mm
from_end	primo e ultimo connettore dall'estremità della giunzione	50 mm	50 mm
dowel_from_connector	spina dal minifix (Minifix e spine)	–	32 mm
price_code	codice prezzo nel listino	CONFIRMAT_7X50	MINIFIX_15
items	voci nell'elenco ferramenta	Confirmat screw, Confirmat cover cap	Minifix housing, Minifix bolt

Esempio di user_hardware/joints.json: una Confirmat con il primo e l'ultimo connettore a 37 mm dall'estremità della giunzione e un nome croato nella stima dei costi:

{
  "CONFIRMAT": {
    "name": "Konfirmat 7×50",
    "length": 50,
    "head_diameter": 7,
    "edge_diameter": 5,
    "edge_extra": 2,
    "from_end": 37,
    "price_code": "CONFIRMAT_7X50",
    "items": [
      {"item": "Confirmat screw", "detail": "7×50"},
      {"item": "Confirmat cover cap", "detail": "Ø12"}
    ]
  }
}

Regole:

• Una voce sostituisce l'intera voce integrata con la stessa chiave (CONFIRMAT o MINIFIX), quindi compila tutti i campi.
• EFS salta una voce a cui manca uno dei campi delle misure, e quel tipo di giunzione non viene allora forato.
• I nomi delle voci (item) in inglese, come nel catalogo integrato, vengono tradotti nella lingua dell'interfaccia. Gli altri nomi compaiono come li scrivi.
• Le spine non si cambiano nel catalogo ma nei campi del mobile.

Problemi comuni e soluzioni

Non vedo spine né fori. Premi Alt+Z per la vista Raggi-X. Se ancora non ci sono, il Tipo di giunzione è Nessuno.

Ho cambiato il Tipo di giunzione in Ferramenta del progetto e i mobili sono rimasti uguali. Ferramenta del progetto vale per i nuovi mobili. Clicca su Applica a tutti (vedi Ferramenta del progetto).

Con Minifix e spine non c'è il campo Numero di spine. Ogni minifix riceve una spina. Il numero di connettori lo cambi in Connettori per giunzione.

I ripiani non hanno spine. Il mobile ha Supporti ripiani: Regolabili…. I ripiani regolabili poggiano su reggiripiani e non hanno giunzioni.

Lo schienale non ha giunzioni. Lo schienale non si unisce con connettori. Gli schienali applicati e in battuta ricevono viti nell'elenco ferramenta, e uno schienale in cava è tenuto dalla cava.

Il mobile angolare non ha giunzioni. Un mobile angolare non riceve giunzioni del fusto.

La verifica segnala che un foro per spina attraversa il pannello. La Profondità foro faccia è uguale allo spessore del pannello o maggiore. Rimettila a 0.

Le teste delle Confirmat si vedono sul fianco. La Confirmat attraversa il fianco. Sui fianchi a vista scegli Minifix.

I fori di minifix e spine si sovrappongono sui traversi. Succede con Minifix e spine su un traverso da 60 mm. Scegli Minifix o Spine.

La stima dei costi non ha le spine. Le spine non hanno un prezzo nella stima dei costi. Il numero di spine è nell'elenco ferramenta e nell'ordine.

Scorciatoie in questo capitolo

Tasto	Azione
N	Mostra / nascondi la barra laterale con le schede
Alt+Z	Vista Raggi-X: compaiono le spine e le forature
O	Apri / chiudi ante e cassetti del mobile selezionato
Shift+V	Nuovo divisorio verticale nel mobile selezionato
Ctrl+Z	Annulla l'ultima azione

Tutte le scorciatoie sono nel capitolo Scorciatoie da tastiera.

Avanti

Capitolo successivo: Ripiani regolabili, Sistema 32
