Verbindungen: Dübel, Confirmat, Minifix¶
EFS verbindet den Korpus mit Dübeln, Confirmat-Schrauben oder Minifix-Verbindern. Für jede Verbindung bohrt es beide Platten: in die Fläche der einen und in die Kante der anderen. Es zählt die Verbinder für die Beschlagliste, die Kostenschätzung und die Bestellung. Dieses Kapitel behandelt jede Verbindungsart mit ihren Bohrmaßen, die Verteilung entlang einer Verbindung, Traversen und Mittelwände sowie die Meldungen der Projektprüfung.
Video: C02 Verbindungen: Dübel, Confirmat, Minifix
Derselbe Ablauf in einem anderthalbminütigen Video auf Englisch.
Bevor Sie beginnen¶
- Öffnen Sie ein Projekt mit mindestens einem Schrank. Wie ein Schrank aufgebaut ist, erklärt das Kapitel Wie ein Schrank aufgebaut ist.
- Die Verbindungsart wählen Sie an zwei Stellen:
- für einen Schrank im Reiter EFS - Schrank, Box Beschläge und Verbindungen;
- für das ganze Projekt im Reiter EFS, Panel Projektbeschläge, Box Verbindungen, dann Auf alle anwenden (siehe Projektbeschläge).
- Ein neuer Schrank hat Verbindungsart: Keine, sofern in den Projektbeschlägen nichts anderes gewählt ist.
Ablauf aus dem Video¶
- Klicken Sie auf eine Platte des Schranks. Im Video ist es ein 800 mm breiter Spülenunterschrank mit zwei Traversen.
- Öffnen Sie im Reiter EFS - Schrank die Box Beschläge und Verbindungen.

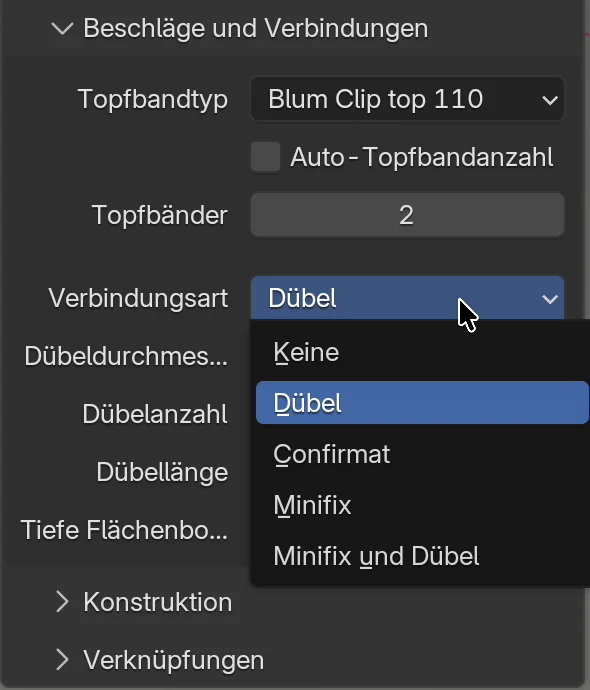

- Wählen Sie im Feld Verbindungsart den Wert Dübel. Darunter stehen Dübeldurchmesser 8 mm, Dübelanzahl 2, Dübellänge 30 mm und Tiefe Flächenbohrung 0 mm.
- Drücken Sie Alt+Z und zoomen Sie auf die Verbindung zwischen linker Seitenwand und Unterboden. Die Dübelbohrung in der Fläche der Seitenwand ist 12 mm tief, die in der Kante des Unterbodens 20 mm.
- Wählen Sie im Feld Verbindungsart den Wert Confirmat. Eine Durchgangsbohrung Ø7 geht durch die Seitenwand, eine Bohrung Ø5 in die Kante des Unterbodens. Darunter steht nur noch Verbinder pro Verbindung.
- Wählen Sie Minifix. Das Gehäuse Ø15 kommt in die Oberseite des Unterbodens, die Bolzenbohrung in die Fläche der Seitenwand.

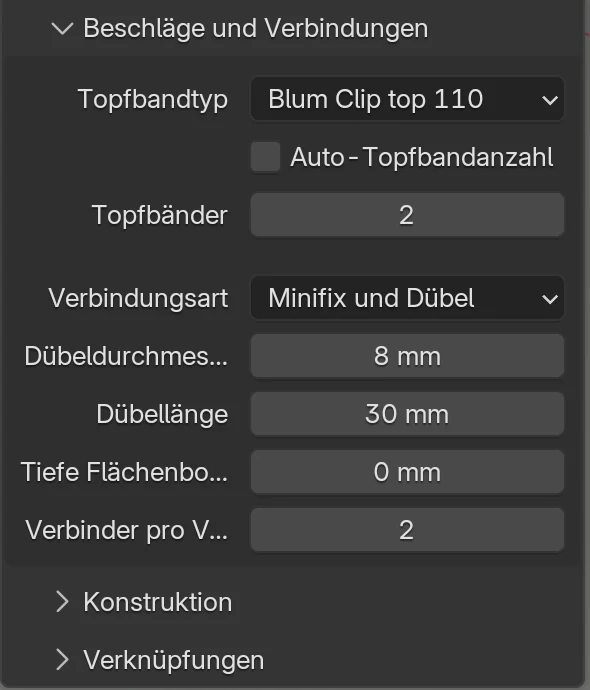

- Wählen Sie Minifix und Dübel. Jeder Minifix erhält einen Dübel daneben. Die Anzahl der Verbinder in einer Verbindung steht im Feld Verbinder pro Verbindung.
- Drücken Sie Alt+Z für die normale Ansicht. Öffnen Sie im Reiter EFS die Kostenschätzung: Die Verbinder stehen in einer Zeile, zum Beispiel 12 × Minifix 15.
Verbindungsarten¶
| Verbindungsart | Was EFS an einer Verbindung bohrt | Was in die Beschlagliste kommt | Wann |
|---|---|---|---|
| Keine | Nichts. | Nichts. | Sie verbinden den Korpus außerhalb von EFS. Die Projektprüfung zählt solche Schränke in der Meldung N Schränke haben keine Dübelverbindungen. |
| Dübel | Für jeden Dübel eine Bohrung in der Fläche der einen Platte und eine Bohrung in der Kante der anderen. | Dübel, zum Beispiel Ø8×30 | Verleimter Korpus. |
| Confirmat | Eine Durchgangsbohrung Ø7 in der Platte, deren Fläche an der Verbindung liegt, und eine Bohrung Ø5 in der Kante der anderen Platte. | Confirmat-Schraube 7×50, Confirmat-Abdeckkappe Ø12 | Eine schnelle Verbindung ohne Leim. Der Kopf ist außen sichtbar. |
| Minifix | Eine Bolzenbohrung Ø5 in der Fläche der einen Platte, eine Bohrung Ø8 in der Kante der anderen und ein Gehäuse Ø15 in ihrer Innenfläche. | Minifix-Gehäuse Ø15, Minifix-Bolzen Ø5×11 | Eine zerlegbare Verbindung, die von außen nicht sichtbar ist. |
| Minifix und Dübel | Wie Minifix, zusätzlich ein Dübel neben jedem Minifix. | Dasselbe wie bei Minifix und Dübel | Eine zerlegbare Verbindung mit Dübel zur Ausrichtung. |
Regeln:
- Die Verbindungsart gilt für alle Korpusverbindungen dieses Schranks: die Seitenwände mit Ober- und Unterboden, Traversen und festen Einlegeböden sowie die Mittelwände.
- Jede Änderung eines Felds bohrt alle Verbindungen des Schranks auf einmal neu.
- Dübel und Bohrungen sind keine Platten: Sie kommen nicht in die Zuschnittliste.
- Ein Eckschrank hat keine Korpusverbindungen.
Optionen¶
| Option | Wann sie erscheint | Was sie bewirkt | Standard | Werte |
|---|---|---|---|---|
| Verbindungsart | immer | Die Verbindungsart, Tabelle oben. | Keine | Keine, Dübel, Confirmat, Minifix, Minifix und Dübel |
| Dübeldurchmesser | Dübel, Minifix und Dübel | Durchmesser des Dübels und seiner beiden Bohrungen. | 8 mm | 4–20 mm |
| Dübelanzahl | Dübel | Anzahl der Dübel in einer Verbindung. | 2 | 1–10 |
| Dübellänge | Dübel, Minifix und Dübel | Länge des Dübels. Die Flächenbohrung richtet sich nach der Plattenstärke, die Kantenbohrung nimmt den Rest plus 2 mm für den Leim auf. | 30 mm | 16–100 mm |
| Tiefe Flächenbohrung | Dübel, Minifix und Dübel | Tiefe der Dübelbohrung in der Plattenfläche. 0 bedeutet automatisch: Plattenstärke minus 6 mm, höchstens die halbe Dübellänge. | 0 mm | 0–60 mm |
| Verbinder pro Verbindung | Confirmat, Minifix, Minifix und Dübel | Anzahl der Confirmat-Schrauben oder Minifixe in einer Verbindung. | 2 | 1–10 |
Bei Minifix und Dübel gibt es kein Feld Dübelanzahl: Jeder Minifix erhält einen Dübel. Im Panel Projektbeschläge erscheint das Feld, wird bei Minifix und Dübel aber nicht verwendet.
Welche Platten verbunden werden¶
EFS verbindet Korpusplatten, die sich berühren (eine Fuge bis 2,5 mm). Die Platte, deren Fläche an der Verbindung liegt, erhält eine Flächenbohrung, die andere Platte eine Kantenbohrung.
| Verbindung | Flächenbohrung | Kantenbohrung |
|---|---|---|
| Seitenwand und Ober- oder Unterboden, Verbindung Eingesetzt | Seitenwand | Ober- oder Unterboden |
| Seitenwand und Ober- oder Unterboden, Verbindung Durchgehend | Ober- oder Unterboden | Seitenwand |
| Seitenwand und Traverse | Seitenwand | Traverse |
| Seitenwand und fester Einlegeboden | Seitenwand | Einlegeboden |
| Mittelwand und Oberboden, Unterboden oder Traverse | Oberboden, Unterboden oder Traverse | Mittelwand |
| Einlegeboden zwischen Mittelwänden | Seitenwand oder Mittelwand | Einlegeboden |
Keine Verbindungen haben:
- Rückwände (eine Rückwand in einer Nut wird von der Nut gehalten; aufgesetzte und gefälzte Rückwände erhalten Schrauben in der Beschlagliste);
- Fronten und Schubkästen;
- verstellbare Einlegeböden (Bodenträger: Verstellbar…): Sie liegen auf Bodenträgern, siehe Verstellbare Einlegeböden, System 32;
- Platten, die in der Box Konstruktion auf Keine stehen;
- der Eckschrank.
Verteilung entlang einer Verbindung¶
Die Verbinder (Dübel, Confirmat-Schrauben, Minifixe) werden über die Länge der Verbindung verteilt:
- Der erste und der letzte sitzen 50 mm von den Enden der Verbindung, die übrigen in gleichen Abständen dazwischen.
- Bei einer Verbindung bis 100 mm Länge, zum Beispiel an einer 60 mm breiten Traverse, sitzen zwei Verbinder bei 20 % und 80 % der Länge: 12 mm und 48 mm vom Ende.
- Ein einzelner Verbinder sitzt in der Mitte der Verbindung.
Beispiel: Ein 580 mm tiefer Schrank mit 18-mm-Türen und einer 3 mm starken aufgesetzten Rückwand hat einen 559 mm tiefen Unterboden. Zwei Dübel sitzen 50 mm vom vorderen und hinteren Ende des Unterbodens. Drei Dübel sitzen 50 mm vom vorderen Ende, in der Mitte und 50 mm vom hinteren Ende.
Wie viele Verbinder ein Schrank hat:
| Schrank | Verbindungen | Verbinder bei 2 pro Verbindung |
|---|---|---|
| Voller Ober- und Unterboden | 4 | 8 |
| Voller Ober- und Unterboden und ein fester Einlegeboden | 6 | 12 |
| Unterboden und zwei Traversen (Doppelte Traversen) | 6 | 12 |
Jeder Verbinder wird in der Beschlagliste gezählt: 12 Dübel oder 12 Minifix-Gehäuse und 12 Bolzen.
Dübel¶

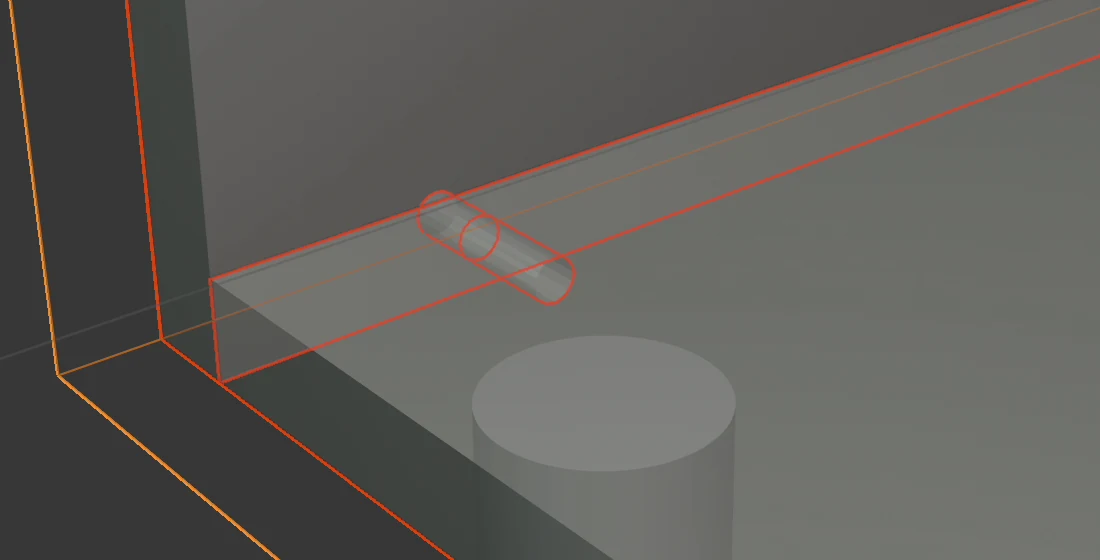

Ein Dübel sitzt in der Fläche der einen Platte und in der Kante der anderen. Beide Bohrungen haben den Durchmesser aus dem Feld Dübeldurchmesser.
Bohrtiefen:
- Flächenbohrung: Mit Tiefe Flächenbohrung 0 ist sie die Plattenstärke minus 6 mm, aber höchstens die halbe Dübellänge. So bleiben unter der Bohrung mindestens 6 mm Material stehen (bei Platten dünner als 12 mm die halbe Stärke).
- Kantenbohrung: der Rest der Dübellänge plus 2 mm für den Leim.
- Die Stärke wird an der Platte gemessen, die die Flächenbohrung erhält (bei einer Verbindung Eingesetzt ist das die Seitenwand).
| Platte mit der Flächenbohrung | Dübel | Flächenbohrung | Kantenbohrung |
|---|---|---|---|
| 16 mm | 30 mm | 10 mm | 22 mm |
| 18 mm | 30 mm | 12 mm | 20 mm |
| 19 mm | 30 mm | 13 mm | 19 mm |
| 25 mm | 30 mm | 15 mm | 17 mm |
| 18 mm | 35 mm | 12 mm | 25 mm |
| 18 mm | 55 mm, Tiefe Flächenbohrung 9 mm | 9 mm | 48 mm |
Eine Tiefe Flächenbohrung über 0 legt die Flächenbohrung von Hand fest. EFS lässt sie nicht tiefer als die Dübellänge minus 6 mm und nicht flacher als 6 mm werden.
Achtung
Eine von Hand eingegebene Tiefe Flächenbohrung berücksichtigt die Plattenstärke nicht. Bei einer 18-mm-Platte und Tiefe Flächenbohrung 16 mm bleiben unter der Bohrung 2 mm, bei 18 mm geht die Bohrung durch die Platte. Die Projektprüfung meldet das (siehe Meldungen der Projektprüfung). Wenn Sie unsicher sind, lassen Sie 0 stehen.
Confirmat¶

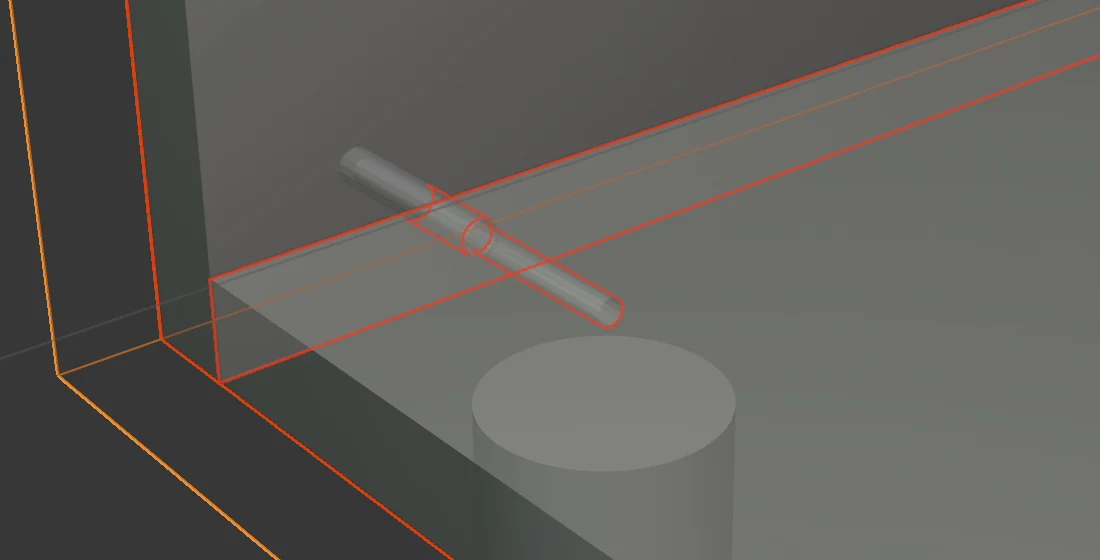

Eine Confirmat-Schraube ist eine Schraube 7 × 50 mm. Sie geht durch die Platte, deren Fläche an der Verbindung liegt, in die Kante der anderen Platte.
- Platte mit der Fläche an der Verbindung (die Seitenwand bei einer Verbindung Eingesetzt): eine Durchgangsbohrung Ø7 über die ganze Stärke. Der Schraubenkopf liegt außen, daher kommt auch eine Abdeckkappe Ø12 in die Beschlagliste.
- Platte mit der Kante an der Verbindung (Unter- oder Oberboden): eine Bohrung Ø5 in der Kante, so tief, wie die Schraube über die erste Platte hinausreicht, plus 2 mm. Bei einer 18-mm-Seitenwand sind das 50 − 18 + 2 = 34 mm, bei einer 16-mm-Seitenwand 36 mm.
- Die Anzahl der Confirmat-Schrauben pro Verbindung steht im Feld Verbinder pro Verbindung.
- Bei einer Verbindung Durchgehend geht die Bohrung Ø7 von oben durch den Oberboden (von unten durch den Unterboden), die Bohrung Ø5 in die Kante der Seitenwand.
- An einer Mittelwand geht die Bohrung Ø7 von unten durch den Unterboden und von oben durch den Oberboden.
Tipp
Der Confirmat-Kopf ist außen an der Seitenwand sichtbar. Bei einem Schrank ohne Abschlusswange oder Nachbarschrank daneben wählen Sie Minifix.
Minifix¶

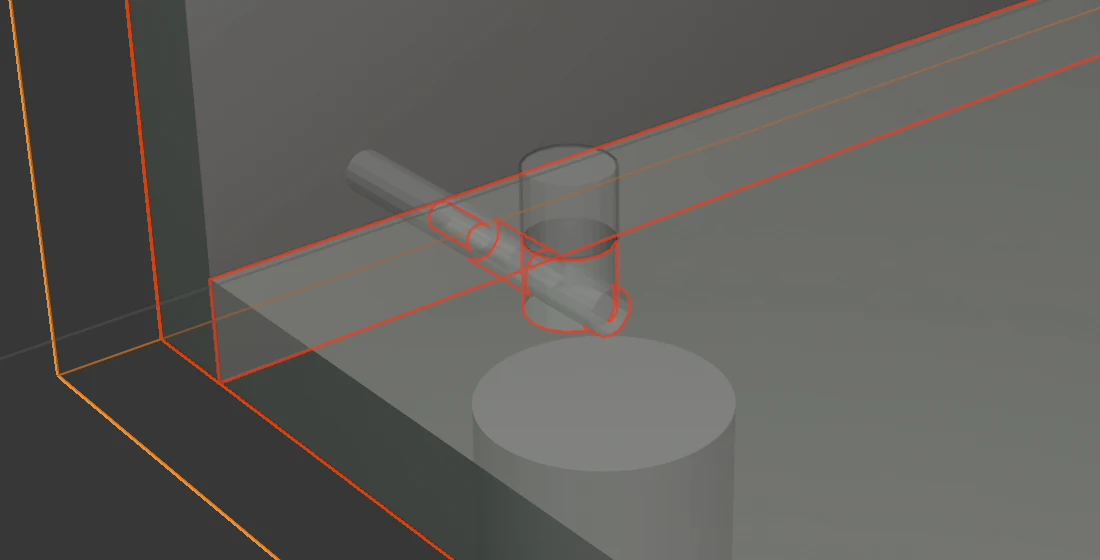

Ein Minifix ist ein Exzenterverbinder, der von außen nicht sichtbar ist. Ein Schrank mit Minifixen lässt sich zerlegen und wieder zusammenbauen.
- Platte mit der Fläche an der Verbindung (Seitenwand): eine Bohrung Ø5 × 11 mm für den Bolzen, in der Innenfläche.
- Platte mit der Kante an der Verbindung (Unterboden, Oberboden, Traverse): eine Bohrung Ø8 × 34 mm in der Kante, von der Verbindung zum Gehäuse hin.
- Gehäuse: eine Bohrung Ø15 × 12,5 mm in der Innenfläche derselben Platte, mittig 24 mm von der Verbindung.
Wo das Gehäuse sitzt:
| Platte | Fläche mit dem Gehäuse |
|---|---|
| Unterboden, untere Traverse | Oberseite |
| Oberboden, obere Traverse | Unterseite |
| Fester Einlegeboden | Unterseite |
| Mittelwand, hochkant stehende Traverse | die zur Schrankmitte gewandte Fläche |
| Seitenwand bei einer Verbindung Durchgehend | Innenfläche, 24 mm vom Ober- oder Unterboden |
Hinweis
Ein 12,5 mm tiefes Gehäuse in einer Platte dünner als 15 mm lässt weniger als 2,5 mm Material stehen. Die Projektprüfung meldet dann … lässt nur … mm Material stehen.
Minifix und Dübel¶

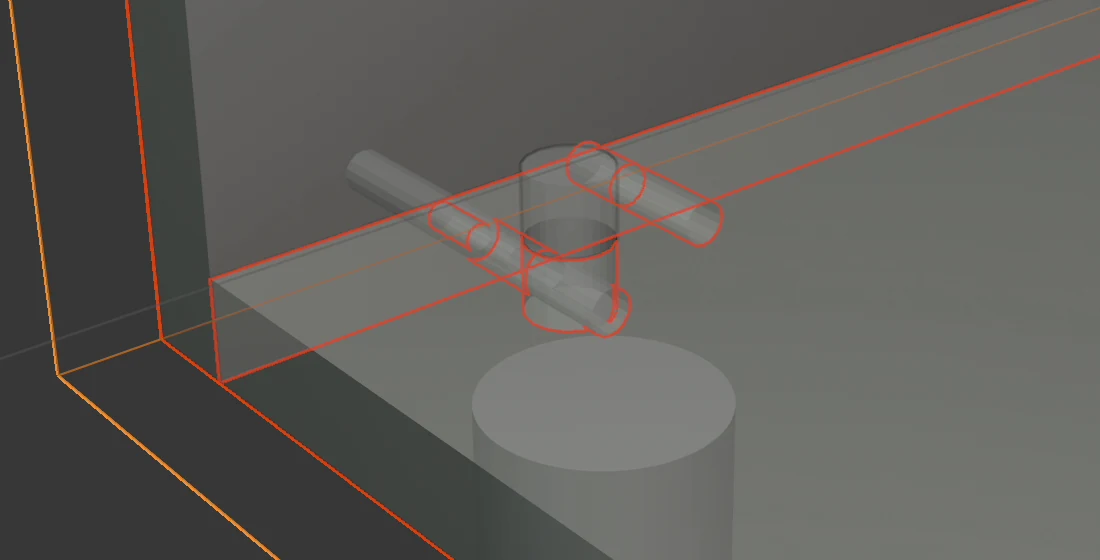

Zu jedem Minifix fügt EFS einen Dübel zur Ausrichtung hinzu.
- Der Minifix ist derselbe wie bei Minifix.
- Der Dübel sitzt 32 mm vom Minifix, zur Mitte der Verbindung hin. Die Dübelbohrungen nehmen ihre Maße aus den Feldern Dübeldurchmesser, Dübellänge und Tiefe Flächenbohrung, wie bei Dübel.
- Ein Dübel, der näher als 10 mm am Ende der Verbindung läge, entfällt. Deshalb hat eine 60 mm breite Traverse mit Verbinder pro Verbindung 1 keinen Dübel.
- Die Beschlagliste enthält die Minifixe und die Dübel, stückweise.
Achtung
An einer 60 mm breiten Traverse sitzen die Minifixe bei 12 mm und 48 mm, die Dübel 32 mm davon entfernt bei 44 mm und 16 mm. Jeder Dübel ist dann 4 mm vom anderen Minifix entfernt, und die Bohrungen überschneiden sich. Für einen Schrank mit Traversen wählen Sie Minifix oder Dübel.
Traversen und Mittelwände¶
Traversen (die Ober- oder Unterseite mit Doppelte Traversen, Traverse vorne, Traverse hinten) werden mit derselben Verbindungsart wie der übrige Korpus an die Seitenwände angeschlossen. Siehe Traversen statt Oberboden.
- Die Flächenbohrung kommt in die Seitenwand, die Kantenbohrung in das Ende der Traverse.
- Eine 60 mm breite Traverse ist eine Verbindung bis 100 mm: Die beiden Verbinder sitzen 12 mm und 48 mm von der Kante der Traverse.
- Eine flach liegende Traverse (Waagerecht) erhält das Minifix-Gehäuse in ihrer Unterseite (obere Traverse) oder Oberseite (untere Traverse). Eine hochkant stehende Traverse (Senkrecht) erhält die Verbinder über ihre Höhe verteilt und das Gehäuse in der zur Schrankmitte gewandten Fläche.
Mittelwände (Hinzufügen → Mittelwand, Shift+V) werden mit Ober- und Unterboden oder mit den Traversen verbunden.
- Die Flächenbohrung kommt in Ober- und Unterboden, die Kantenbohrung in die obere und untere Kante der Mittelwand.
- Bei Mittelwänden werden feste Einlegeböden auf beiden Seiten des Fachs mit der Seitenwand oder der Mittelwand verbunden. Das Minifix-Gehäuse sitzt auf der Unterseite des Einlegebodens.
Bohrungen in der Röntgenansicht¶
- Klicken Sie auf eine Platte des Schranks.
- Drücken Sie Alt+Z. Die Platten werden durchscheinend, und die Bohrungen erscheinen als Zylinder.
- Ausgewählte Platten und ihre Bohrungen haben eine orange Kontur. Klicken Sie in der Liste Schrankteile auf eine Platte, um nur diese Platte auszuwählen.
- Öffnen Sie die Türen mit O, wenn sie im Weg sind.
- Drücken Sie erneut Alt+Z für die normale Ansicht.
Bohrungen in den Exporten¶
- Zuschnittliste: Dübel und Bohrungen sind keine Platten und kommen nicht in die Zuschnittliste. Siehe Zuschnittliste und Zuschnittmaß.
- PDF: Mit PDF: Vektorzeichnungen der Platten (Panel Export → Einstellungen, standardmäßig eingeschaltet) hat die Seite jeder Platte eine Tabelle Bohrlegende. Jede Zeile ist eine Gruppe von Bohrungen: Dübel, Confirmat oder Minifix, mit Durchmesser und Tiefe (Ø × Tiefe; eine Durchgangsbohrung hat durch), Fläche (Fläche A, Fläche B, linke Kante, rechte Kante, obere Kante, untere Kante), Anzahl und X/Y-Positionen. Die Bohrungen auf der Zeichnung sind farbig: Dübel blau, Confirmat türkis, Minifix braun.
- DXF: Flächenbohrungen liegen auf Layern wie
DRILL_D8_P12(Ø8, 12 mm tief) oderDRILL_D7_THRU(Ø7 durch). Kantenbohrungen liegen auf Layern wieEDGE_LEFT_D8_P20, nur mit DXF: Kantenbohrungen (standardmäßig eingeschaltet). Bohrungen auf der anderen Seite der Platte kommen in eine eigene Datei mit dem Suffix_B. Siehe Bohrungen, DXF, MPR und CIX. - Montageanleitung (PDF): Neben einer Platte steht die Anzahl der Dübelbohrungen in ihrer Fläche, zum Beispiel 8x Dübel. Confirmat-Schrauben und Minifixe werden dort nicht aufgeführt. Siehe Etiketten und Montageanleitung.
Beschlagliste, Kostenschätzung und Bestellung¶
Die Verbinder werden je Schrank gezählt und für das ganze Projekt addiert.
| Verbindungsart | Positionen in der Beschlagliste |
|---|---|
| Dübel | Dübel Ø8×30 (Durchmesser und Länge aus den Feldern), einer pro Dübel |
| Confirmat | Confirmat-Schraube 7×50 und Confirmat-Abdeckkappe Ø12, je eine pro Confirmat |
| Minifix | Minifix-Gehäuse Ø15 und Minifix-Bolzen Ø5×11, je eins pro Minifix |
| Minifix und Dübel | Wie Minifix, zusätzlich Dübel stückweise |
Wo Sie sie sehen:
- Beschlagliste: die Seite Beschlagliste im PDF und das Tabellenblatt Beschläge in Excel, je Schrank und GESAMT. Siehe Projektbeschläge.

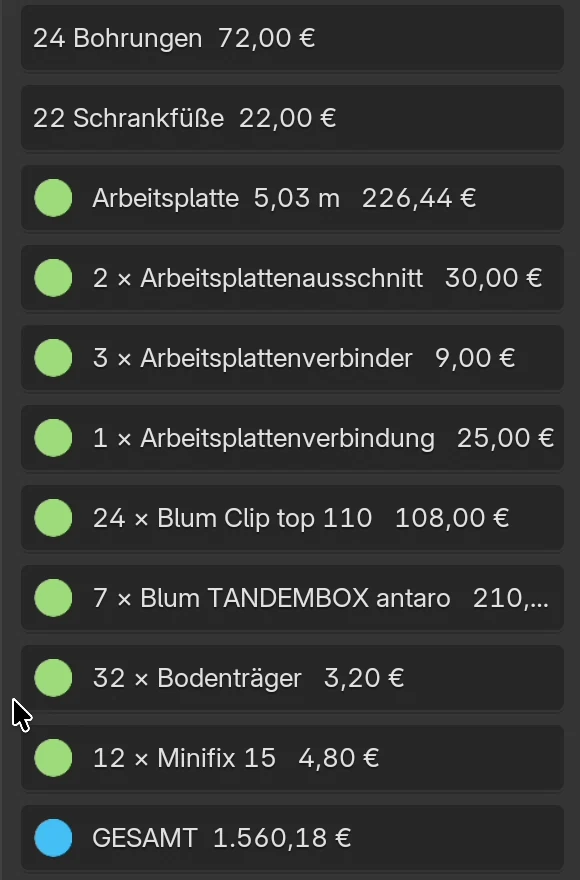

- Kostenschätzung (Reiter EFS): Confirmat-Schrauben und Minifixe als eine Zeile mit der Anzahl der Verbinder und dem Preis aus der Preisliste, zum Beispiel 12 × Minifix 15. Die Zeile trägt den Namen aus dem Katalog: Minifix 15 oder Confirmat 7×50. Dübel haben in der Kostenschätzung keinen Preis.
- Lieferantenbestellung (CSV + E-Mail): die Summen aus der Beschlagliste in der Datei
order_hardware.csvund im E-Mail-Text. Siehe Das Produktionspaket und die Lieferantenbestellung.
EFS sucht den Preis des Verbinders über den Code aus dem Katalog (CONFIRMAT_7X50 oder MINIFIX_15) im Tabellenblatt Other der Preisliste. Eine Zeile ohne Preis hat einen roten Punkt und den Code in Klammern. Siehe Zuschnittoptimierung und Plattenpreise.
Meldungen der Projektprüfung¶
Die Projektprüfung starten Sie im Reiter EFS, Panel Export. Zu Verbindungen meldet sie:
| Meldung | Typ | Was sie bedeutet | Was zu tun ist |
|---|---|---|---|
| Dübelbohrung Ø… in '…' (…) geht durch die Platte. | Fehler | Die Dübelbohrung in der Plattenfläche ist so tief wie die Platte. | Stellen Sie Tiefe Flächenbohrung auf 0 zurück oder verringern Sie sie. |
| Bohrung Ø…×… in '…' (…) lässt nur … mm Material stehen. | Warnung | Unter einer Dübelbohrung bleiben weniger als 4 mm, unter einer Minifix-Bohrung weniger als 2,5 mm. | Verringern Sie Tiefe Flächenbohrung, verwenden Sie einen kürzeren Dübel oder eine stärkere Platte. |
| N Schränke haben keine Dübelverbindungen (Projektbeschläge). | Warnung | N Schränke haben Verbindungsart: Keine. Die Meldung verschwindet mit jeder Verbindungsart. | Wählen Sie eine Verbindungsart im Schrank oder in den Projektbeschlägen, dann Auf alle anwenden. |
Die Pfeil-Schaltfläche neben einem Bohrungsbefund wählt diese Platte aus und zoomt auf sie. Der Fehler (die Bohrung geht durch die Platte) wird auch nach Zuschnittliste nach Excel, DXF-Export - alle, Angebot exportieren (PDF), Etiketten exportieren (PDF) und Lieferantenbestellung (CSV + E-Mail) gemeldet: Exportiert, aber die Projektprüfung hat N Fehler gefunden (Projektprüfung). Alle Meldungen sind unter Projektbeschläge beschrieben.
Maße von Confirmat und Minifix¶
Für Fortgeschrittene: eigene Verbindermaße
Die Maße von Confirmat und Minifix stehen im Katalog joints.json im Ordner hardware des Add-ons. Für eigene Maße legen Sie im EFS-Benutzerdatenordner einen Ordner user_hardware an und speichern darin eine joints.json nur mit dem Verbinder, den Sie ändern (siehe Ihr eigener Beschlagkatalog). Starten Sie das Programm nach der Änderung neu.
| Feld | Was es ist | Confirmat | Minifix |
|---|---|---|---|
length |
Schraubenlänge | 50 mm | – |
head_diameter |
Durchgangsbohrung in der Fläche | 7 mm | – |
edge_diameter |
Kantenbohrung | 5 mm | 8 mm |
edge_extra |
um wie viel die Kantenbohrung länger ist als die Schraube | 2 mm | – |
edge_depth |
Tiefe der Kantenbohrung | – | 34 mm |
housing_diameter, housing_depth |
Gehäuse | – | 15 × 12,5 mm |
housing_from_edge |
Gehäusemitte ab der Verbindung | – | 24 mm |
bolt_diameter, bolt_depth |
Bolzenbohrung | – | 5 × 11 mm |
from_end |
erster und letzter Verbinder ab dem Ende der Verbindung | 50 mm | 50 mm |
dowel_from_connector |
Dübel ab dem Minifix (Minifix und Dübel) | – | 32 mm |
price_code |
Preiscode in der Preisliste | CONFIRMAT_7X50 |
MINIFIX_15 |
items |
Positionen in der Beschlagliste | Confirmat screw, Confirmat cover cap | Minifix housing, Minifix bolt |
Beispiel user_hardware/joints.json: ein Confirmat mit dem ersten und letzten Verbinder 37 mm vom Ende der Verbindung und einem kroatischen Namen in der Kostenschätzung:
{
"CONFIRMAT": {
"name": "Konfirmat 7×50",
"length": 50,
"head_diameter": 7,
"edge_diameter": 5,
"edge_extra": 2,
"from_end": 37,
"price_code": "CONFIRMAT_7X50",
"items": [
{"item": "Confirmat screw", "detail": "7×50"},
{"item": "Confirmat cover cap", "detail": "Ø12"}
]
}
}
Regeln:
- Ein Eintrag ersetzt den ganzen eingebauten Eintrag mit demselben Schlüssel (
CONFIRMAToderMINIFIX), füllen Sie also alle Felder aus. - EFS überspringt einen Eintrag, dem eines der Maßfelder fehlt; diese Verbindungsart wird dann nicht gebohrt.
- Positionsnamen (
item) auf Englisch, wie im eingebauten Katalog, werden in die Sprache der Oberfläche übersetzt. Andere Namen erscheinen so, wie Sie sie eingeben. - Dübel ändern Sie nicht im Katalog, sondern in den Feldern des Schranks.
Häufige Probleme und Lösungen¶
Ich sehe keine Dübel oder Bohrungen. Drücken Sie Alt+Z für die Röntgenansicht. Sind sie dann immer noch nicht da, steht die Verbindungsart auf Keine.
Ich habe die Verbindungsart in den Projektbeschlägen geändert, und die Schränke sind gleich geblieben. Projektbeschläge gelten für neue Schränke. Klicken Sie auf Auf alle anwenden (siehe Projektbeschläge).
Bei Minifix und Dübel gibt es kein Feld Dübelanzahl. Jeder Minifix erhält einen Dübel. Die Anzahl der Verbinder ändern Sie in Verbinder pro Verbindung.
Die Einlegeböden haben keine Dübel. Der Schrank hat Bodenträger: Verstellbar…. Verstellbare Einlegeböden liegen auf Bodenträgern und haben keine Verbindungen.
Die Rückwand hat keine Verbindungen. Die Rückwand wird nicht mit Verbindern angeschlossen. Aufgesetzte und gefälzte Rückwände erhalten Schrauben in der Beschlagliste, eine Rückwand in einer Nut wird von der Nut gehalten.
Der Eckschrank hat keine Verbindungen. Ein Eckschrank erhält keine Korpusverbindungen.
Die Prüfung meldet, dass eine Dübelbohrung durch die Platte geht. Die Tiefe Flächenbohrung ist gleich der Plattenstärke oder größer. Stellen Sie sie auf 0 zurück.
Confirmat-Köpfe sind an der Seitenwand sichtbar. Die Confirmat-Schraube geht durch die Seitenwand. Bei sichtbaren Seitenwänden wählen Sie Minifix.
Minifix- und Dübelbohrungen überschneiden sich an den Traversen. Das passiert bei Minifix und Dübel an einer 60 mm breiten Traverse. Wählen Sie Minifix oder Dübel.
In der Kostenschätzung fehlen die Dübel. Dübel haben in der Kostenschätzung keinen Preis. Die Anzahl der Dübel steht in der Beschlagliste und in der Bestellung.
Tastenkürzel in diesem Kapitel¶
| Taste | Aktion |
|---|---|
| N | Seitenleiste mit den Reitern ein-/ausblenden |
| Alt+Z | Röntgenansicht: Dübel und Bohrungen werden sichtbar |
| O | Türen und Schubkästen öffnen / schließen des ausgewählten Schranks |
| Shift+V | Neue Mittelwand im ausgewählten Schrank |
| Ctrl+Z | Die letzte Aktion rückgängig machen |
Alle Tastenkürzel stehen im Kapitel Tastenkürzel.
Weiter¶
Nächstes Kapitel: Verstellbare Einlegeböden, System 32
