Spoje: kolíky, confirmat, minifix

EFS spojuje korpus kolíky, vruty Confirmat nebo spojkami Minifix. U každého spoje vyvrtá otvory do obou desek: do plochy jedné a do hrany druhé. Spojky započítá do seznamu kování, do odhadu nákladů i do objednávky. Tato kapitola popisuje každý typ spoje s rozměry otvorů, rozmístění podél spoje, traverzy a příčky a hlášení Kontrola projektu.

Video: C02 Spoje: kolíky, confirmat, minifix

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete

• Otevřete projekt s alespoň jednou skříňkou. Jak je skříňka sestavená, vysvětluje kapitola Jak je skříňka sestavena.
• Typ spoje volíte na dvou místech:
  • pro jednu skříňku na kartě EFS - Skříňka, v oddílu Kování a spoje;
  • pro celý projekt na kartě EFS, v panelu Kování projektu, oddílu Spoje, a pak tlačítkem Použít na vše (viz Kování projektu).
• Nová skříňka má Typ spojů: Žádné, pokud v Kování projektu není zvoleno něco jiného.

Postup z videa

1. Klikněte na desku skříňky. Ve videu je to dřezová skříňka 800 mm se dvěma traverzami.
2. Na kartě EFS - Skříňka otevřete oddíl Kování a spoje.

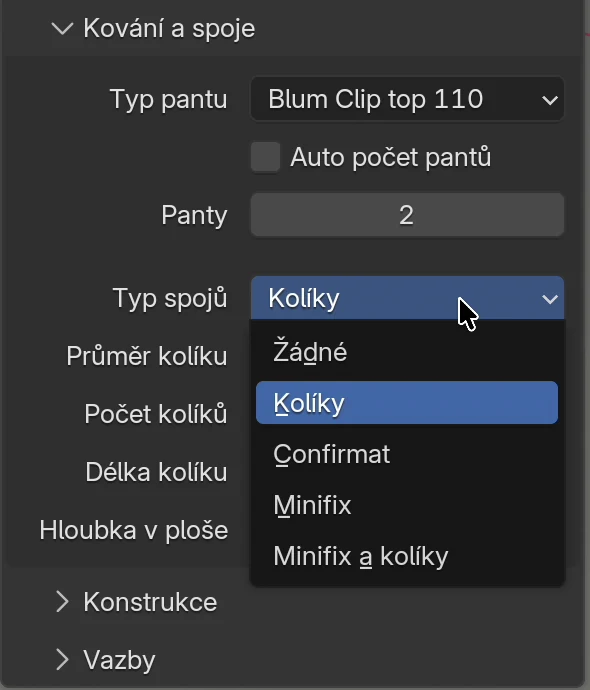

3. V poli Typ spojů zvolte Kolíky. Pod ním jsou Průměr kolíku 8 mm, Počet kolíků 2, Délka kolíku 30 mm a Hloubka v ploše 0 mm.

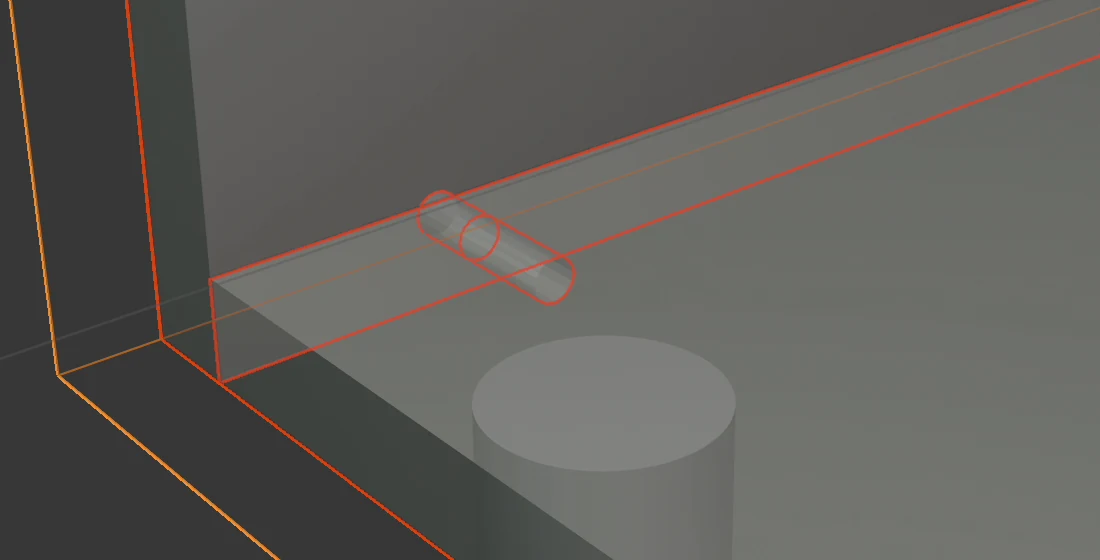

4. Stiskněte Alt+Z a přibližte spoj levého boku a dna. Otvor pro kolík v ploše boku je hluboký 12 mm, otvor v hraně dna 20 mm.

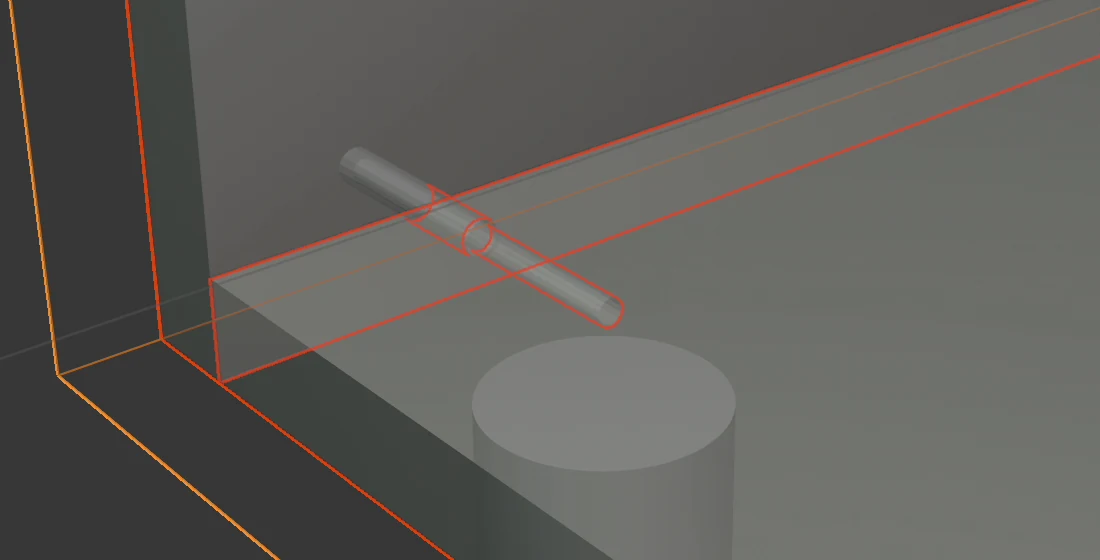

5. V poli Typ spojů zvolte Confirmat. Bokem prochází průchozí otvor Ø7 a do hrany dna vede otvor Ø5. Pod polem je už jen Spojek na spoj.

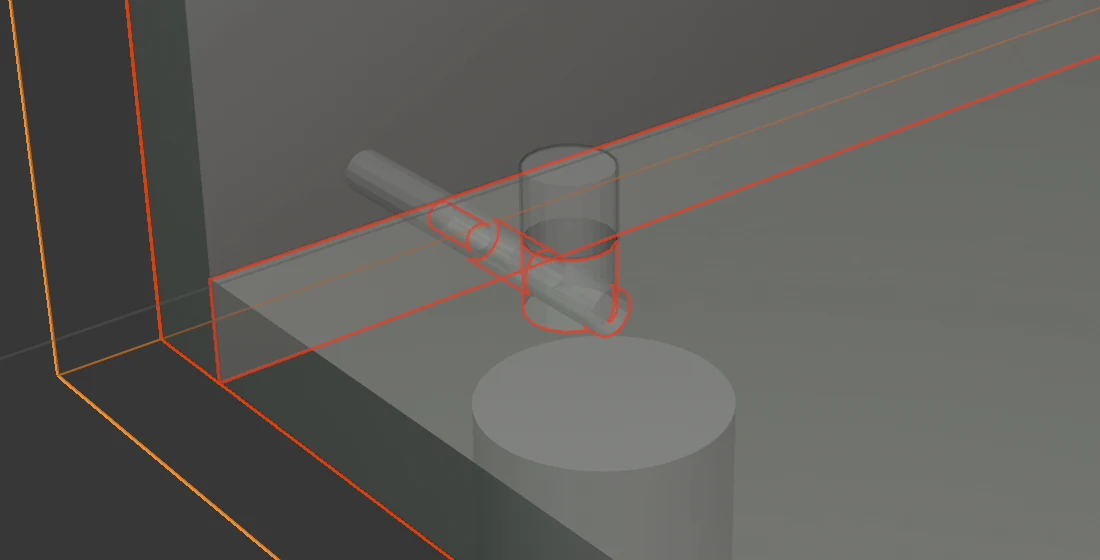

6. Zvolte Minifix. Excentr Ø15 jde do horní plochy dna a otvor pro čep do plochy boku.

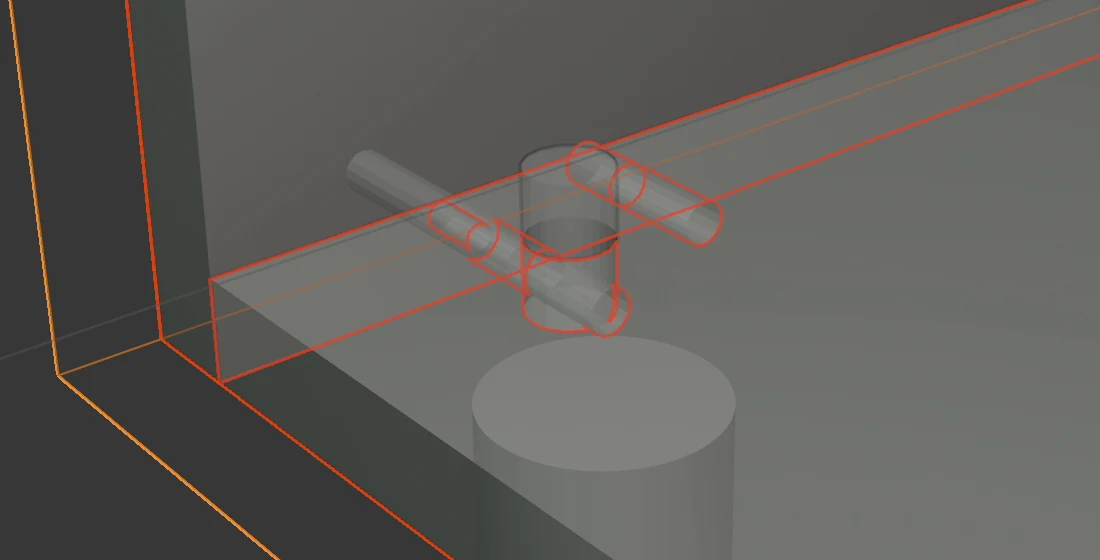

7. Zvolte Minifix a kolíky. Každý minifix dostane vedle sebe kolík. Počet spojek v jednom spoji je v poli Spojek na spoj.

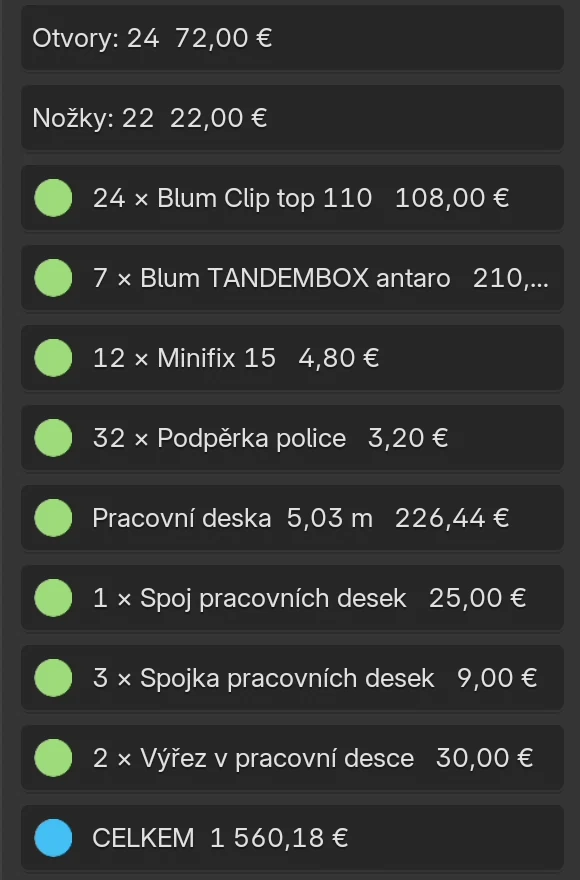

8. Stiskněte Alt+Z pro běžné zobrazení. Na kartě EFS otevřete Odhad nákladů: spojky jsou v jednom řádku, například 12 × Minifix 15.

Typy spojů

Typ spojů	Co EFS vyvrtá u jednoho spoje	Co jde do seznamu kování	Kdy
Žádné	Nic.	Nic.	Korpus spojujete mimo EFS. Kontrola projektu takové skříňky započítá do hlášení Skříňky bez kolíkových spojů: N.
Kolíky	Pro každý kolík otvor v ploše jedné desky a otvor v hraně druhé.	Kolík, například Ø8×30	Lepený korpus.
Confirmat	Průchozí otvor Ø7 v desce, jejíž plocha je ve spoji, a otvor Ø5 v hraně druhé desky.	Vrut Confirmat 7×50, Krytka vrutu Confirmat Ø12	Rychlý spoj bez lepidla. Hlava je vidět zvenku.
Minifix	Otvor Ø5 pro čep v ploše jedné desky, otvor Ø8 v hraně druhé a excentr Ø15 v její vnitřní ploše.	Excentr Minifix Ø15, Čep Minifix Ø5×11	Rozebíratelný spoj, který zvenku není vidět.
Minifix a kolíky	Jako Minifix, navíc kolík vedle každého minifixu.	Totéž co Minifix a Kolík	Rozebíratelný spoj s kolíkem pro vyrovnání.

Pravidla:

• Typ spojů platí pro všechny spoje korpusu dané skříňky: boky s vrchem a dnem, traverzy a pevné police i příčky.
• Každá změna pole převrtá všechny spoje skříňky najednou.
• Kolíky a otvory nejsou desky: do kusovníku nejdou.
• Rohová skříňka spoje korpusu nemá.

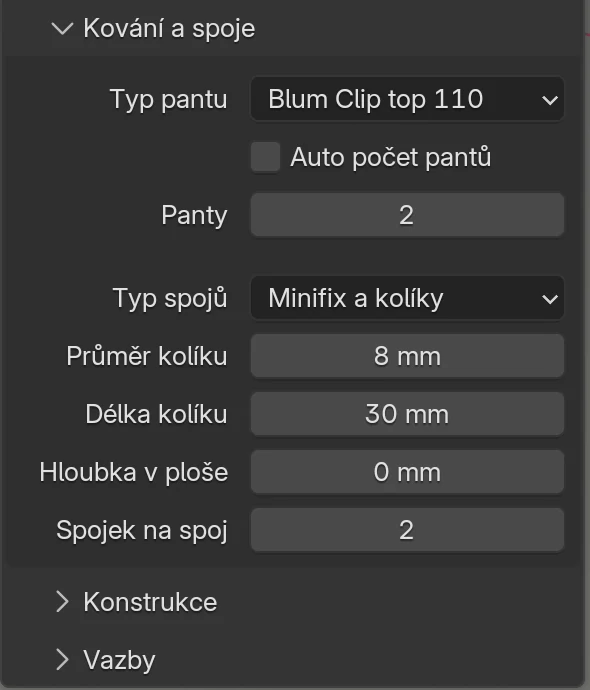

Volby

Volba	Kdy se zobrazí	Co dělá	Výchozí	Hodnoty
Typ spojů	vždy	Typ spoje, tabulka výše.	Žádné	Žádné, Kolíky, Confirmat, Minifix, Minifix a kolíky
Průměr kolíku	Kolíky, Minifix a kolíky	Průměr kolíku a obou jeho otvorů.	8 mm	4–20 mm
Počet kolíků	Kolíky	Počet kolíků v jednom spoji.	2	1–10
Délka kolíku	Kolíky, Minifix a kolíky	Délka kolíku. Otvor v ploše se řídí tloušťkou desky, otvor v hraně dostane zbytek plus 2 mm na lepidlo.	30 mm	16–100 mm
Hloubka v ploše	Kolíky, Minifix a kolíky	Hloubka otvoru pro kolík v ploše desky. 0 znamená automaticky: tloušťka desky minus 6 mm, nejvýše polovina kolíku.	0 mm	0–60 mm
Spojek na spoj	Confirmat, Minifix, Minifix a kolíky	Počet vrutů Confirmat nebo minifixů v jednom spoji.	2	1–10

S Minifix a kolíky pole Počet kolíků není: každý minifix dostane jeden kolík. V panelu Kování projektu se pole zobrazuje, ale s Minifix a kolíky se nepoužívá.

Které desky se spojují

EFS spojuje desky korpusu, které se dotýkají (mezera nejvýše 2,5 mm). Deska, jejíž plocha je ve spoji, dostane otvor v ploše, druhá deska otvor v hraně.

Spoj	Otvor v ploše	Otvor v hraně
Bok a vrch nebo dno, spoj Vložené	bok	vrch nebo dno
Bok a vrch nebo dno, spoj Průběžné	vrch nebo dno	bok
Bok a traverza	bok	traverza
Bok a pevná police	bok	police
Příčka a vrch, dno nebo traverza	vrch, dno nebo traverza	příčka
Police mezi příčkami	bok nebo příčka	police

Spoje nemají:

• záda (záda v drážce drží drážka; přiložená záda a záda v polodrážce dostanou vruty v seznamu kování);
• čela a korpusy zásuvek;
• přestavitelné police (Uložení polic: Přestavitelné…): leží na podpěrkách, viz Přestavitelné police, Systém 32;
• desky nastavené v oddílu Konstrukce na Žádné;
• rohová skříňka.

Rozmístění podél spoje

Spojky (kolíky, vruty Confirmat, minifixy) se rozmístí po délce spoje:

• První a poslední je 50 mm od konců spoje, ostatní ve stejných roztečích mezi nimi.
• Na spoji dlouhém do 100 mm, například na traverze 60 mm, jdou dvě spojky na 20 % a 80 % délky: 12 mm a 48 mm od konce.
• Jediná spojka je uprostřed spoje.

Příklad: skříňka hluboká 580 mm s dvířky 18 mm a přiloženými zády 3 mm má dno hluboké 559 mm. Dva kolíky jsou 50 mm od předního a zadního konce dna. Tři kolíky jsou 50 mm od předního konce, uprostřed a 50 mm od zadního konce.

Kolik spojek má skříňka:

Skříňka	Spoje	Spojky při 2 na spoj
Plný vrch a dno	4	8
Plný vrch a dno a jedna pevná police	6	12
Dno a dvě traverzy (Dvojité traverzy)	6	12

Každá spojka se započítá do seznamu kování: 12 kolíků, nebo 12 excentrů Minifix a 12 čepů.

Kolíky

Kolík jde do plochy jedné desky a do hrany druhé. Oba otvory mají průměr z pole Průměr kolíku.

Hloubky otvorů:

• Otvor v ploše: s Hloubka v ploše 0 je to tloušťka desky minus 6 mm, ale nejvýše polovina délky kolíku. Pod otvorem tak zůstane alespoň 6 mm materiálu (u desek tenčích než 12 mm polovina tloušťky).
• Otvor v hraně: zbytek délky kolíku plus 2 mm na lepidlo.
• Tloušťka se měří na desce, která dostane otvor v ploše (u spoje Vložené je to bok).

Deska s otvorem v ploše	Kolík	Otvor v ploše	Otvor v hraně
16 mm	30 mm	10 mm	22 mm
18 mm	30 mm	12 mm	20 mm
19 mm	30 mm	13 mm	19 mm
25 mm	30 mm	15 mm	17 mm
18 mm	35 mm	12 mm	25 mm
18 mm	55 mm, Hloubka v ploše 9 mm	9 mm	48 mm

Hloubka v ploše větší než 0 nastaví otvor v ploše ručně. EFS nedovolí, aby byl hlubší než délka kolíku minus 6 mm nebo mělčí než 6 mm.

Pozor

Ruční Hloubka v ploše nebere ohled na tloušťku desky. U desky 18 mm a Hloubka v ploše 16 mm zůstanou pod otvorem 2 mm, při 18 mm projde otvor skrz desku. Kontrola projektu to ohlásí (viz Hlášení kontroly projektu). Pokud si nejste jistí, nechte 0.

Confirmat

Confirmat je vrut 7 × 50 mm. Prochází deskou, jejíž plocha je ve spoji, do hrany druhé desky.

• Deska s plochou ve spoji (bok u spoje Vložené): průchozí otvor Ø7 přes celou tloušťku. Hlava vrutu je zvenku, proto jde do seznamu kování i krytka Ø12.
• Deska s hranou ve spoji (dno nebo vrch): otvor Ø5 v hraně, tak hluboký, kam vrut dosáhne za první deskou, plus 2 mm. U boku 18 mm je to 50 − 18 + 2 = 34 mm, u boku 16 mm 36 mm.
• Počet vrutů Confirmat na spoj je v poli Spojek na spoj.
• U spoje Průběžné jde otvor Ø7 vrchem shora (dnem zdola) a otvor Ø5 do hrany boku.
• U příčky jde otvor Ø7 dnem zdola a vrchem shora.

Tip

Hlava vrutu Confirmat je vidět na vnější straně boku. U skříňky, vedle které není krycí bok ani sousední skříňka, zvolte Minifix.

Minifix

Minifix je excentrická spojka, která zvenku není vidět. Skříňku s minifixy lze rozebrat a znovu sestavit.

• Deska s plochou ve spoji (bok): otvor Ø5 × 11 mm pro čep ve vnitřní ploše.
• Deska s hranou ve spoji (dno, vrch, traverza): otvor Ø8 × 34 mm v hraně, od spoje směrem k excentru.
• Excentr: otvor Ø15 × 12,5 mm ve vnitřní ploše téže desky, se středem 24 mm od spoje.

Kde je excentr:

Deska	Plocha s excentrem
Dno, spodní traverza	horní plocha
Vrch, horní traverza	spodní plocha
Pevná police	spodní plocha
Příčka, traverza na výšku	plocha otočená ke středu skříňky
Bok se spojem Průběžné	vnitřní plocha, 24 mm od vrchu nebo dna

Poznámka

Excentr hluboký 12,5 mm v desce tenčí než 15 mm ponechá méně než 2,5 mm materiálu. Kontrola projektu pak ohlásí … ponechává jen … mm materiálu.

Minifix a kolíky

Ke každému minifixu EFS přidá kolík pro vyrovnání.

• Minifix je stejný jako u Minifix.
• Kolík je 32 mm od minifixu směrem ke středu spoje. Otvory pro kolík berou rozměry z polí Průměr kolíku, Délka kolíku a Hloubka v ploše, stejně jako u Kolíky.
• Kolík, který by byl blíž než 10 mm ke konci spoje, se vynechá. Proto traverza 60 mm se Spojek na spoj 1 kolík nemá.
• Seznam kování obsahuje minifixy i kolíky po kusech.

Pozor

Na traverze 60 mm jsou minifixy na 12 mm a 48 mm a kolíky 32 mm od nich, na 44 mm a 16 mm. Každý kolík je pak 4 mm od druhého minifixu a otvory se překrývají. U skříňky s traverzami zvolte Minifix nebo Kolíky.

Traverzy a příčky

Traverzy (horní nebo spodní strana s Dvojité traverzy, Přední traverza, Zadní traverza) se spojují s boky stejným typem spoje jako zbytek korpusu. Viz Traverzy místo vrchní desky.

• Otvor v ploše jde do boku, otvor v hraně do čela traverzy.
• Traverza 60 mm je spoj do 100 mm: obě spojky jsou 12 mm a 48 mm od hrany traverzy.
• Traverza naplocho (Vodorovně) dostane excentr Minifix do spodní plochy (horní traverza) nebo do horní plochy (spodní traverza). Traverza na výšku (Svisle) dostane spojky po své výšce a excentr do plochy otočené ke středu skříňky.

Příčky (Přidat → Svislá police, Shift+V) se spojují s vrchem a dnem nebo s traverzami.

• Otvor v ploše jde do vrchu a dna, otvor v hraně do horní a dolní hrany příčky.
• S příčkami se pevné police spojují s bokem nebo příčkou na obou stranách přihrádky. Excentr Minifix je na spodní straně police.

Otvory v zobrazení X-Ray

1. Klikněte na desku skříňky.
2. Stiskněte Alt+Z. Desky se stanou průhlednými a otvory se zobrazí jako válce.
3. Vybrané desky a jejich otvory mají oranžový obrys. Kliknutím na desku v seznamu Dílce skříňky vyberete jen tuto desku.
4. Pokud překážejí dvířka, otevřete je klávesou O.
5. Opětovným stiskem Alt+Z se vrátíte k běžnému zobrazení.

Otvory v exportech

• Kusovník: kolíky a otvory nejsou desky a do kusovníku nejdou. Viz Kusovník a řezný rozměr.
• PDF: s PDF: vektorové výkresy desek (panel Export → Nastavení, výchozí zapnuto) má stránka každé desky tabulku Legenda vrtání. Každý řádek je jedna skupina otvorů: Kolík, Confirmat nebo Minifix, s průměrem a hloubkou (Ø × hloubka; u průchozího otvoru průchozí), plochou (plocha A, plocha B, levá hrana, pravá hrana, horní hrana, dolní hrana), množstvím a polohami X/Y. Otvory na výkresu jsou barevné: kolík modrý, confirmat tyrkysový, minifix hnědý.
• DXF: otvory v ploše jsou v hladinách jako DRILL_D8_P12 (Ø8, hloubka 12 mm) nebo DRILL_D7_THRU (Ø7 průchozí). Otvory v hraně jsou v hladinách jako EDGE_LEFT_D8_P20, jen s DXF: vrtání do hran (výchozí zapnuto). Otvory na druhé straně desky jdou do samostatného souboru s příponou _B. Viz Vrtání, DXF, MPR a CIX.
• Montážní návod (PDF): u desky je počet otvorů pro kolíky v její ploše, například 8x kolík. Vruty Confirmat a minifixy tam uvedené nejsou. Viz Štítky a montážní návod.

Seznam kování, odhad nákladů a objednávka

Spojky se počítají po skříňkách a sčítají za celý projekt.

Typ spojů	Položky v seznamu kování
Kolíky	Kolík Ø8×30 (průměr a délka z polí), jeden na každý kolík
Confirmat	Vrut Confirmat 7×50 a Krytka vrutu Confirmat Ø12, po jednom na každý confirmat
Minifix	Excentr Minifix Ø15 a Čep Minifix Ø5×11, po jednom na každý minifix
Minifix a kolíky	Jako Minifix, navíc Kolík po kusech

Kde je uvidíte:

• Seznam kování: stránka Seznam kování v PDF a list Kování v Excelu, po skříňkách a CELKEM. Viz Kování projektu.
• Odhad nákladů (karta EFS): vruty Confirmat a minifixy v jednom řádku s počtem spojek a cenou z ceníku, například 12 × Minifix 15. Řádek nese název z katalogu: Minifix 15 nebo Confirmat 7×50. Kolíky v odhadu nákladů cenu nemají.
• Objednávka dodavateli (CSV + e-mail): součty ze seznamu kování v souboru order_hardware.csv a v textu e-mailu. Viz Výrobní balíček a objednávka dodavateli.

Cenu spojky EFS hledá podle kódu z katalogu (CONFIRMAT_7X50 nebo MINIFIX_15) na listu Other ceníku. Řádek bez ceny má červenou tečku a kód v závorce. Viz Optimalizace nářezu a ceny desek.

Hlášení kontroly projektu

Tlačítko Kontrola projektu je na kartě EFS, v panelu Export. Ke spojům kontrola hlásí:

Hlášení	Typ	Co znamená	Co dělat
Otvor pro kolík Ø… v '…' (…) prochází skrz desku.	chyba	Otvor pro kolík v ploše desky je hluboký jako deska.	Vraťte Hloubka v ploše na 0 nebo ji zmenšete.
Otvor Ø…×… v '…' (…) ponechává jen … mm materiálu.	varování	Pod otvorem pro kolík zůstává méně než 4 mm, nebo pod otvorem pro minifix méně než 2,5 mm.	Zmenšete Hloubka v ploše, použijte kratší kolík nebo silnější desku.
Skříňky bez kolíkových spojů: N (Kování projektu).	varování	N skříněk má Typ spojů: Žádné. Hlášení zmizí s jakýmkoli typem spoje.	Zvolte typ spoje ve skříňce nebo v Kování projektu a pak Použít na vše.

Tlačítko se šipkou vedle nálezu o otvoru vybere danou desku a přiblíží ji. Chyba (otvor prochází skrz desku) se hlásí i po Kusovník do Excelu, Export DXF - vše, Export nabídky (PDF), Export štítků (PDF) a Objednávka dodavateli (CSV + e-mail): Exportováno, ale kontrola projektu našla chyby: N (Kontrola projektu). Všechna hlášení popisuje kapitola Kování projektu.

Rozměry vrutů Confirmat a spojek Minifix

Pro pokročilé: vlastní rozměry spojek

Rozměry vrutu Confirmat a spojky Minifix jsou v katalogu joints.json ve složce hardware doplňku. Pro vlastní rozměry vytvořte v uživatelské složce EFS složku user_hardware a uložte do ní joints.json jen se spojkou, kterou měníte (viz Vlastní katalog kování). Po změně program restartujte.

Pole	Co to je	Confirmat	Minifix
length	délka vrutu	50 mm	–
head_diameter	průchozí otvor v ploše	7 mm	–
edge_diameter	otvor v hraně	5 mm	8 mm
edge_extra	o kolik je otvor v hraně delší než vrut	2 mm	–
edge_depth	hloubka otvoru v hraně	–	34 mm
housing_diameter, housing_depth	excentr	–	15 × 12,5 mm
housing_from_edge	střed excentru od spoje	–	24 mm
bolt_diameter, bolt_depth	otvor pro čep	–	5 × 11 mm
from_end	první a poslední spojka od konce spoje	50 mm	50 mm
dowel_from_connector	kolík od minifixu (Minifix a kolíky)	–	32 mm
price_code	kód ceny v ceníku	CONFIRMAT_7X50	MINIFIX_15
items	položky v seznamu kování	Confirmat screw, Confirmat cover cap	Minifix housing, Minifix bolt

Příklad user_hardware/joints.json: confirmat s první a poslední spojkou 37 mm od konce spoje a s chorvatským názvem v odhadu nákladů:

{
  "CONFIRMAT": {
    "name": "Konfirmat 7×50",
    "length": 50,
    "head_diameter": 7,
    "edge_diameter": 5,
    "edge_extra": 2,
    "from_end": 37,
    "price_code": "CONFIRMAT_7X50",
    "items": [
      {"item": "Confirmat screw", "detail": "7×50"},
      {"item": "Confirmat cover cap", "detail": "Ø12"}
    ]
  }
}

Pravidla:

• Záznam nahradí celý vestavěný záznam se stejným klíčem (CONFIRMAT nebo MINIFIX), proto vyplňte všechna pole.
• EFS přeskočí záznam, kterému chybí některé z rozměrových polí, a tento typ spoje se pak nevrtá.
• Názvy položek (item) v angličtině, jako ve vestavěném katalogu, se překládají do jazyka rozhraní. Ostatní názvy se zobrazují tak, jak je napíšete.
• Kolíky neměníte v katalogu, ale v polích skříňky.

Časté problémy a řešení

Nevidím kolíky ani otvory. Stiskněte Alt+Z pro zobrazení X-Ray. Pokud tam pořád nejsou, Typ spojů je Žádné.

Změnil jsem Typ spojů v Kování projektu a skříňky zůstaly stejné. Kování projektu platí pro nové skříňky. Klikněte na Použít na vše (viz Kování projektu).

S Minifix a kolíky chybí pole Počet kolíků. Každý minifix dostane jeden kolík. Počet spojek měníte v poli Spojek na spoj.

Police nemají kolíky. Skříňka má Uložení polic: Přestavitelné…. Přestavitelné police leží na podpěrkách a spoje nemají.

Záda nemají spoje. Záda se spojkami nespojují. Přiložená záda a záda v polodrážce dostanou vruty v seznamu kování a záda v drážce drží drážka.

Rohová skříňka nemá spoje. Rohová skříňka spoje korpusu nedostane.

Kontrola hlásí, že otvor pro kolík prochází skrz desku. Hloubka v ploše je stejná jako tloušťka desky nebo větší. Vraťte ji na 0.

Na boku jsou vidět hlavy vrutů Confirmat. Confirmat prochází bokem. Na viditelných bocích zvolte Minifix.

Otvory pro minifix a kolík se na traverzách překrývají. To se stane s Minifix a kolíky na traverze 60 mm. Zvolte Minifix nebo Kolíky.

Odhad nákladů nemá kolíky. Kolíky v odhadu nákladů cenu nemají. Počet kolíků je v seznamu kování a v objednávce.

Klávesové zkratky v této kapitole

Klávesa	Akce
N	Zobrazí / skryje postranní panel s kartami
Alt+Z	Zobrazení X-Ray: kolíky a vrtání jsou vidět
O	Otevřít / zavřít dvířka a zásuvky vybrané skříňky
Shift+V	Nová svislá police (příčka) ve vybrané skříňce
Ctrl+Z	Vrátí poslední akci

Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.

Dále

Další kapitola: Přestavitelné police, Systém 32
