Zuschnittoptimierung und Plattenpreise

In diesem Kapitel ordnet EFS die Teile aus der Zuschnittliste auf Rohplatten an (in der Oberfläche Zuschnittoptimierung). Die Anordnung liefert Schnittpläne für die Plattenaufteilsäge, die Schnittfolge, die Anzahl der Rohplatten je Dekor und den Preis nach ganzen Rohplatten. Die Plattenformate und die Preise für Platten, Kantenband und Beschläge stehen in der Preisliste, und EFS speichert in derselben Preisliste auch Reststücke für das nächste Projekt.

Video: C05 Zuschnittoptimierung und Plattenpreise

Derselbe Ablauf in einem zweiminütigen Video auf Englisch.

Auf YouTube ansehen (Englisch)

Bevor Sie beginnen

• Ein Projekt mit Schränken, denen Dekore, Kantenband und Maserungsrichtung zugewiesen sind (siehe Dekore, Kantenband und Materialien).
• Sie kennen die Zuschnittliste: Die Teile werden im Zuschnittmaß angeordnet, mit der Zeilennummer aus der Zuschnittliste (siehe Zuschnittliste und Zuschnittmaß).
• Die Fronten sind sichtbar. Mit Shift+F ausgeblendete Fronten kommen nicht in die Zuschnittoptimierung.
• Das Projekt hat einen Namen (Panel Web-Veröffentlichung, Feld Name) oder ist gespeichert. EFS führt die Reststücke unter diesem Namen.

Ablauf aus dem Video

1. Öffnen Sie im Reiter EFS, Panel Export, die Einstellungen und prüfen Sie, ob Optimierung: Schnittpläne eingeschaltet ist.
2. Prüfen Sie die Plattenformate und Rohplattenpreise in der Preisliste, im Tabellenblatt Sheets.
3. Wählen Sie die Schränke aus und klicken Sie auf Auswahl als PDF exportieren. Die Schnittpläne stehen am Ende des PDF.

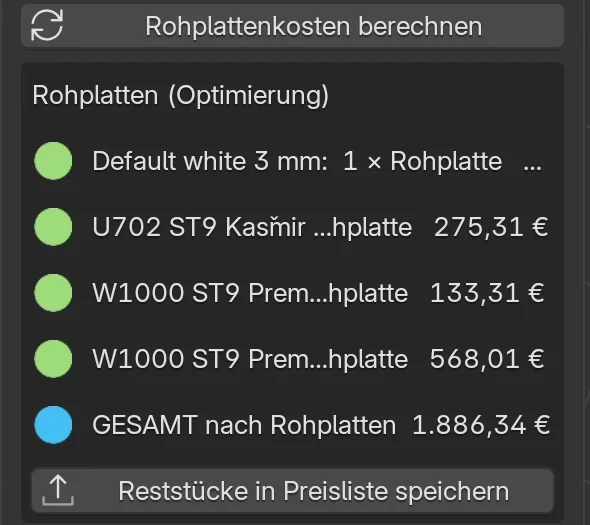

4. Klicken Sie im Panel Kostenschätzung auf Rohplattenkosten berechnen.
5. Klicken Sie auf Reststücke in Preisliste speichern.

Jeder Schritt ist unten beschrieben.

Die Preisliste

Wo die Preisliste liegt

EFS hat zwei Preislisten:

Datei	Wo sie liegt	Was sie ist
prices.xlsx	Im Add-on-Ordner	Die Standard-Preisliste. Ein Update des Programms ersetzt sie durch eine neue
user_prices.xlsx	Im EFS-Benutzerdatenordner (siehe Wo Ihre Daten liegen)	Ihre Preisliste. Updates rühren sie nicht an

Solange user_prices.xlsx nicht existiert, rechnet EFS mit der Standard-Preisliste. Ihre Preisliste entsteht, wenn Sie zum ersten Mal auf Preise hochladen oder Reststücke in Preisliste speichern klicken. Von da an liest EFS nur noch diese.

Die Preisliste ist eine Excel-Datei mit vier Tabellenblättern. Ändern Sie die Namen der Tabellenblätter nicht:

Tabellenblatt	Was es enthält
Boards	Plattenpreise pro m² und Kantenbandpreise pro Meter, für jedes Dekor
Other	Preise von Beschlägen und Leistungen pro Stück, Satz oder Meter
Sheets	Rohplattenformate für die Zuschnittoptimierung: Maße, Besäumung, Preis einer ganzen Rohplatte und Bestand
Offcuts	Reststücke auf Lager. Das Tabellenblatt entsteht, wenn Sie zum ersten Mal Reststücke speichern

Preise holen und Preise hochladen

Sie bearbeiten die Preisliste nicht im Programm. Sie laden sie herunter, bearbeiten sie in Excel und laden sie wieder hoch.

1. Öffnen Sie im Reiter EFS das Panel Kostenschätzung und klicken Sie unten auf Preise holen.
2. Wählen Sie einen Ordner, z. B. Dokumente, und bestätigen Sie mit Preisliste holen. Ihre Preisliste user_prices.xlsx wird im Ordner gespeichert, oder die Standarddatei prices.xlsx, wenn Sie noch keine eigene haben. Oben rechts erscheint Preisliste gespeichert.
3. Öffnen Sie die Datei in Excel, ändern Sie die Preise und speichern Sie sie als .xlsx.
4. Klicken Sie im Panel Kostenschätzung auf Preise hochladen.
5. Wählen Sie die gespeicherte Datei und bestätigen Sie mit Preisliste hochladen. Oben rechts erscheint Preisliste erfolgreich hochgeladen.

Die Kostenschätzung rechnet sofort mit den neuen Preisen.

Schaltfläche	Was sie bewirkt
Preise holen	Kopiert Ihre Preisliste (oder die Standard-Preisliste, solange Sie keine eigene haben) in den gewählten Ordner. Eine gleichnamige Datei in diesem Ordner wird ohne Rückfrage ersetzt
Preise hochladen	Kopiert die gewählte .xlsx-Datei als Ihre Preisliste in den Benutzerdatenordner. Der Dateiname spielt keine Rolle

Achtung

Preise hochladen ersetzt Ihre ganze Preisliste: alle Tabellenblätter, auch die Reststücke im Tabellenblatt Offcuts. EFS prüft den Inhalt der Datei nicht. Deshalb:

• Gehen Sie immer von einer frischen Datei aus Preise holen aus, nicht von einer alten Kopie, denn einer alten Kopie fehlen die inzwischen gespeicherten Reststücke;
• laden Sie nach Reststücke in Preisliste speichern keine Datei hoch, die Sie davor geholt haben;
• laden Sie nicht die falsche Excel-Datei hoch: Ohne die Tabellenblätter Boards und Other erhalten Platten, Kantenband und Beschläge einen roten Punkt, und ohne das Tabellenblatt Sheets verwendet die Zuschnittoptimierung eine Rohplatte 2800 × 2070 mm ohne Preis.

Tipp

Speichern Sie vor dem Hochladen eine Kopie der Preisliste unter einem anderen Namen, z. B. preisliste-2026-10.xlsx. Geht etwas schief, laden Sie die Kopie hoch.

Hinweis

Preise holen ist ein Export: Wenn die Testphase oder das Abonnement endet, funktioniert die Schaltfläche nicht (siehe Wenn die Testphase oder das Abonnement endet). Preise hochladen funktioniert auch dann.

Das Tabellenblatt Boards

Plattenpreise pro m² und Kantenbandpreise pro Meter. Die ersten beiden Zeilen sind Überschriften, die Dekore beginnen in der dritten Zeile. Jeder Dekor ist eine Zeile.

Spalte	Überschrift in der Preisliste	Was Sie eintragen
A		Dekorschlüssel: Code und Struktur mit Bindestrich verbunden, z. B. U702-ST9. Für das weiße Material ohne Struktur Default white
B	3 (<6)	EUR pro m² für Platten dünner als 6 mm
C	10 (<11)	für Platten von 6 bis 10 mm
D	16 (<17)	für Platten von 11 bis 16 mm
E	18 (<20)	für Platten von 17 bis 19 mm
F	25 (<28)	für Platten von 20 bis 27 mm
G	38 (≥28)	für Platten ab 28 mm
H, I, J, K	23 / 0,4, 23 / 0,8, 23 / 1,0, 23 / 2,0	EUR pro Meter Kantenband, 23 mm breit, 0,4, 0,8, 1 und 2 mm stark. Für Platten dünner als 20 mm
L, M, N, O	43 / 0,4, 43 / 0,8, 43 / 1,0, 43 / 2,0	Dasselbe für 43 mm breites Kantenband. Für Platten ab 20 mm

Regeln, die das Programm selbst anwendet:

• Der Schlüssel wird aus den ersten beiden Wörtern des Dekornamens gebildet: U702 ST9 Kašmir siva sucht die Zeile U702-ST9. Dasselbe Dekor in zwei Strukturen hat zwei Zeilen.
• Die Spalte wird nach der Plattenstärke gewählt, z. B. nimmt eine 18-mm-Platte Spalte E. Eine Platte ab 28 mm, auch eine ab 40 mm, nimmt die letzte Spalte G (38).
• Kantenband wird in der Zeile des Dekors der Platte gesucht, an der es sitzt, nicht in der Zeile eines anderen Dekors.
• Eine leere Zelle bedeutet keinen Preis: Die Zeile in der Kostenschätzung erhält einen roten Punkt.
• EFS liest die Spalten nach ihrer Position, nicht nach der Überschrift. Verschieben, löschen oder fügen Sie keine Spalten ein. Die Überschriften dürfen Sie umschreiben.

Wie Sie einen eigenen Dekor in die Preisliste aufnehmen, ist unter Den Preis in die Preisliste eintragen beschrieben.

Hinweis

In der Standard-Preisliste ist der Preis für 1-mm-Kantenband (Spalten J und N) eine Schätzung: zwischen dem Preis für 0,8 mm und für 2 mm. Weicht Ihrer ab, tragen Sie ihn ein. Einer Preisliste, die Sie vor Version 2.0.10015 geholt haben, fehlen diese Preise: Tragen Sie sie selbst ein.

Das Tabellenblatt Other

Preise von Beschlägen und Leistungen. Die erste Zeile enthält die Überschriften.

Spalte	Überschrift	Was Sie eintragen
A	Item	Name der Leistung oder Beschlagcode
B	Unit	Einheit, nur für Sie: EFS liest sie nicht
C	Price per unit	Preis pro Stück, Satz oder Meter

Leistungen und Beschläge ohne Katalog werden über den Namen in Spalte A gesucht:

Name in Spalte A	Zeile in der Kostenschätzung	Standardpreis
Hinge	n Topfbänder (Topfbänder auf Ohne Bohrung (nur Anzahl))	3
Hole drilling	n Bohrungen, Bohren der Topfbandbohrung	3
Cabinet leg	n Schrankfüße	1
Drawer	n Schubkästen (Führungen auf Ohne Bohrung (nur Anzahl)), Preis pro Satz	50
CNC routing	x m CNC-Fräsen für Rückwände in Nut oder Falz, pro Meter	10
Gola cut	n Gola-Ausschnitte	3
Gola profile	x m Gola-Profile, pro Meter	25

Beschläge aus dem Katalog werden über den Code gesucht. Ein Code, der auf _M endet, ist ein Preis pro Meter.

Code	Was es ist
HINGE_GENERIC, HINGE_BLUM_CLIPTOP, HINGE_HETTICH_SENSYS	Topfbänder aus dem Katalog, pro Stück
SLIDE_BB, SLIDE_BLUM_TANDEM, SLIDE_BLUM_TANDEMBOX, SLIDE_BLUM_LEGRABOX, SLIDE_BLUM_MERIVOBOX	Schubkastenführungen, pro Satz
SHELF_PIN_5	Bodenträger für verstellbare Einlegeböden, pro Stück
CONFIRMAT_7X50, MINIFIX_15	Verbinder, pro Stück oder Satz
WORKTOP_M, WORKTOP_CUTOUT, WORKTOP_JOINT, WORKTOP_CONNECTOR	Arbeitsplatte pro Meter, Ausschnitt, Eckverbindung, Verbinder
LIFT_HK_TOP, LIFT_HK_S, LIFT_HK_XS, LIFT_HS, LIFT_HL	Klappenbeschläge, pro Satz
HANGER, HANGING_RAIL_M	Schrankaufhänger, Aufhängeschiene pro Meter
PUSH_LATCH	Push-Öffner
LED_M	LED-Streifen pro Meter
RAIL_TUBE_M, RAIL_SUPPORT, PULL_OUT_RAIL	Kleiderstange pro Meter, Stangenhalter, Kleiderauszug
SLIDING_TRACK_M, SLIDING_RUNNERS	Satz Schiebetür-Laufschienen pro Meter, Satz Laufwerke für ein Schiebetürelement

Regeln, die das Programm selbst anwendet:

• Der Code wird genau so gesucht, wie er geschrieben ist. Zeigt die Kostenschätzung neben einem Beschlag einen roten Punkt und einen Code in Klammern, fügen Sie eine Zeile mit diesem Code hinzu.
• EFS sucht die Namen der Leistungen (Hinge, Drawer …) unabhängig von Groß- und Kleinschreibung. Wenn Sie sie übersetzen, sucht EFS sie nach ihrer Position: Sie müssen dann in den Zeilen 2 bis 8 bleiben, in derselben Reihenfolge wie in der Standard-Preisliste.

Tipp

Nach einem Programm-Update haben neue Beschläge neue Codes, die Ihrer Preisliste fehlen. Die Standarddatei prices.xlsx hat sie: Wenn Sie in der Kostenschätzung einen roten Punkt neben einem neuen Beschlag sehen, kopieren Sie seine Zeile aus der Standard-Preisliste in Ihre.

Das Tabellenblatt Sheets

Rohplattenformate für die Zuschnittoptimierung. Die erste Zeile enthält die Überschriften.

Spalte	Überschrift	Was Sie eintragen	Leer bedeutet
A	Material	Dekorschlüssel, z. B. U702-ST9, oder * für alle Dekore	die Zeile wird nicht gelesen
B	Thickness	Plattenstärke in mm	alle Stärken
C	Length	Länge der Rohplatte in mm, entlang der Maserung (z. B. 2800)	die Zeile wird nicht gelesen
D	Width	Breite der Rohplatte in mm (z. B. 2070)	die Zeile wird nicht gelesen
E	Trim	Besäumung an jeder der vier Seiten, in mm	10 mm
F	Price	Preis einer ganzen Rohplatte	das Dekor wird pro m² berechnet
G	Stock	Anzahl der Rohplatten auf Lager	unbegrenzt

So wählt EFS das Plattenformat für ein Dekor und eine Stärke:

1. Es nimmt die Zeilen mit dem Schlüssel dieses Dekors, deren Stärke passt (oder leer ist).
2. Gibt es keine, nimmt es die Zeilen mit *.
3. Zeilen mit eingetragener Stärke haben Vorrang vor Zeilen ohne Stärke. Untereinander gilt die Reihenfolge in der Tabelle.
4. Ist der Bestand einer Zeile aufgebraucht, geht EFS zur nächsten Zeile für denselben Dekor und dieselbe Stärke über.

Die Stärke wird auf einen halben Millimeter genau verglichen. Ein Dekor mit eigenen Zeilen verwendet für diese Stärke nicht *, auch nicht, wenn sein Bestand aufgebraucht ist.

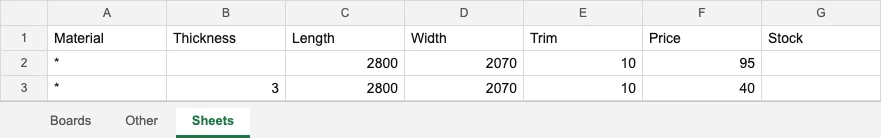

Das Standard-Tabellenblatt hat zwei Zeilen: * für alle Stärken (2800 × 2070 mm, Besäumung 10 mm, Preis 95) und * für 3 mm (Preis 40). Hat das Tabellenblatt Sheets keine gültige Zeile, ordnet EFS auf 2800 × 2070 mm mit 10 mm Besäumung an, ohne Preis.

Hinweis

Der Preis in der Zeile * (95) gilt nur für ein Dekor, das im Tabellenblatt Boards keinen Preis pro m² hat. Ein Dekor, das einen hat, bezahlt die Rohplatte mit dem Preis pro m² mal der Plattenfläche: 18 mm U702 zu 23,75 €/m² auf einer Rohplatte 2800 × 2070 mm (5,8 m²) kostet 137,66 €. Eiche ist also teurer als eine weiße Platte. Für einen genauen Rohplattenpreis tragen Sie für das Dekor eine Zeile mit Preis ein. Ein leerer Preis, in der Zeile des Dekors oder in der Zeile *, bedeutet, dass das Dekor pro m² berechnet wird (siehe Preis pro Rohplatte oder pro m²).

Beispiel eines Tabellenblatts Sheets für eine Werkstatt, die Eiche pro Rohplatte und U702 pro m² berechnet:

Material	Thickness	Length	Width	Trim	Price	Stock
*		2800	2070	10	95
*	3	2800	2070	10	40
H1180-ST37	18	2800	2070	10	225
U702-ST9	18	2800	2070	10

Hinweis

Length ist das Maß entlang der Maserung. Teile mit Maserungsrichtung werden so angeordnet, dass ihre Länge aus der Zuschnittliste entlang der Length der Rohplatte verläuft. Bei Egger-Platten sind das 2800 mm.

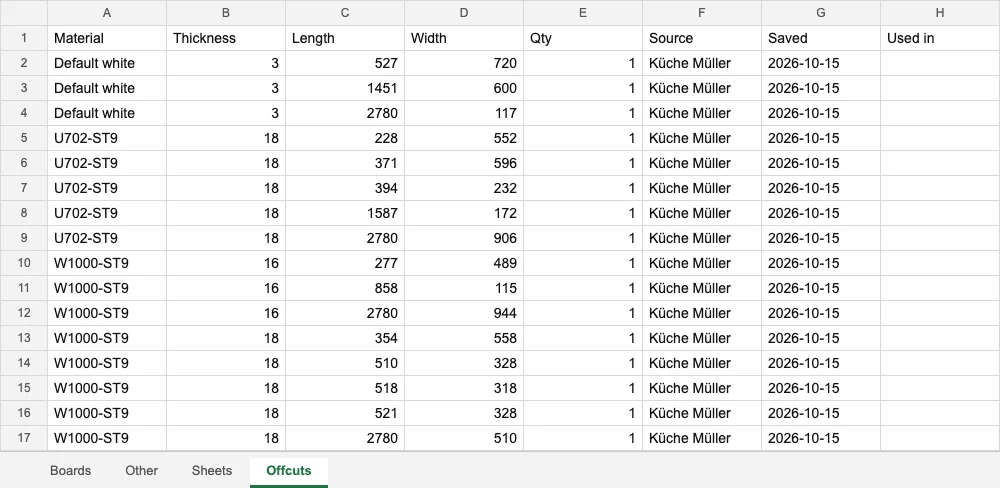

Das Tabellenblatt Offcuts

Reststücke auf Lager. Das Tabellenblatt entsteht, wenn Sie zum ersten Mal auf Reststücke in Preisliste speichern klicken. Es ist im Abschnitt Reststücke auf Lager beschrieben.

Spalte	Überschrift	Was es ist
A	Material	Dekorschlüssel, z. B. W1000-ST9
B	Thickness	Stärke in mm
C	Length	Länge des Reststücks in mm, entlang der Maserung
D	Width	Breite des Reststücks in mm
E	Qty	Anzahl der Stücke dieses Maßes
F	Source	Das Projekt, aus dem das Reststück stammt
G	Saved	Datum der Speicherung
H	Used in	Das Projekt, das das Reststück verwendet hat. Leer: Das Reststück ist frei

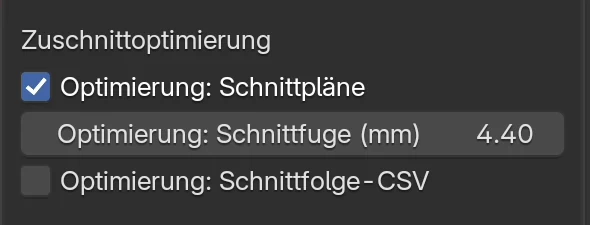

Einstellungen der Zuschnittoptimierung

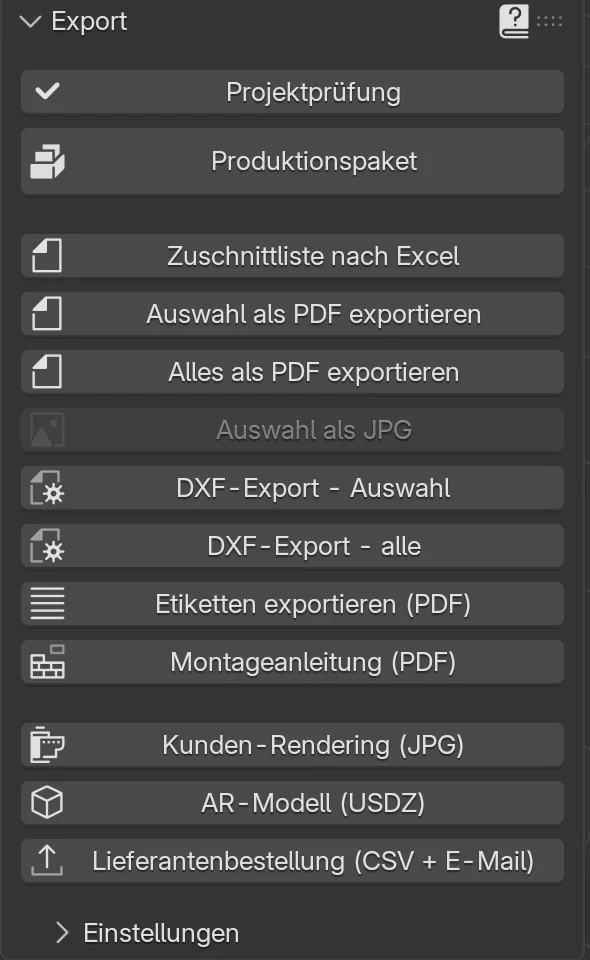

1. Öffnen Sie im Reiter EFS das Panel Export.
2. Öffnen Sie unten im Panel die Einstellungen.
3. Scrollen Sie zur Gruppe Zuschnittoptimierung.

Option	Was sie bewirkt	Standard	Werte
Optimierung: Schnittpläne	Schaltet die Zuschnittoptimierung ein: die Pläne am Ende des PDF, das Tabellenblatt Zuschnittoptimierung in Excel, die Schaltfläche Rohplattenkosten berechnen, die Berechnung der Platten nach Rohplatten im Angebot und die Anzahl der Rohplatten in der Bestellung	ein	ein / aus
Optimierung: Schnittfuge (mm)	Stärke des Sägeblatts: So viel lässt EFS zwischen den Teilen frei	4,4 mm	0 bis 20 mm
Optimierung: Schnittfolge-CSV	Speichert mit Zuschnittliste nach Excel auch eine Datei mit allen Sägeschnitten der Reihe nach	aus	ein / aus

Die Einstellungen gelten für das geöffnete Projekt und werden mit ihm gespeichert. Sie können sie auch in Meine Einstellungen speichern, dann erhält jedes neue Projekt sie (siehe Meine Einstellungen).

Wie EFS die Teile anordnet

Welche Teile auf welche Rohplatte kommen

• Die Teile werden nach Dekor und Stärke gruppiert. Zwei Dekore teilen sich nie eine Rohplatte.
• Die Teile aus der Zuschnittliste werden im Zuschnittmaß angeordnet (Fertigmaß minus Kantenband).
• Die Arbeitsplatte wird nicht angeordnet: Sie wird als Arbeitsplatte gekauft und pro laufendem Meter berechnet.
• Ausgeblendete Platten von Schränken werden weggelassen, darunter mit Shift+F ausgeblendete Fronten.
• Für jede Gruppe nimmt EFS zuerst freie Reststücke vom Lager (Tabellenblatt Offcuts) und neue Rohplatten erst, wenn ein Teil auf kein Reststück passt.

Plattenformat, Besäumung und Schnittfuge

• Das Plattenformat kommt aus dem Tabellenblatt Sheets (siehe Das Tabellenblatt Sheets).
• Die Besäumung wird an allen vier Seiten der Rohplatte abgezogen. Bei einer Rohplatte 2800 × 2070 mm und 10 mm Besäumung sind 2780 × 2050 mm nutzbar. Reststücke vom Lager haben keine Besäumung.
• Die Schnittfuge wird nach jedem Teil in einem Streifen und zwischen den Streifen freigelassen.

Alle Schnitte laufen von Kante zu Kante (Guillotine-Zuschnitt). Die Rohplatte wird in Streifen geschnitten, die Streifen in Teile. Eine solche Anordnung lässt sich auf einer Plattenaufteilsäge ohne Schnitte schneiden, die mitten in der Platte enden.

Maserung und Drehen von Teilen

Ein Teil mit Maserungsrichtung wird nicht gedreht: Seine Länge aus der Zuschnittliste verläuft immer entlang der Länge der Rohplatte (2800 mm). Die Maserungsrichtung stellen Sie mit dem Feld Maserung ein (siehe Maserung).

Teile	Drehen
Linke und rechte Seite, Ober- und Unterboden, Rückwand	Nicht gedreht
Einlegeböden und Mittelwände	Nicht gedreht
Türen, Klappen und Schubkastenfronten	Nicht gedreht
Alle Platten eines Eckschranks	Nicht gedreht
Freie Platten: Sockel, Passblende, Abschlusswange, Abdeckboden, eine mit der Taste B hinzugefügte Platte	Nicht gedreht
Schubkastenseiten, -rückwand und -boden	Gedreht, wie sie am besten passen
Traversen	Gedreht, wie sie am besten passen

Auf dem Schnittplan hat ein gedrehtes Teil den Buchstaben R hinter seinem Maß, z. B. 549x180 R.

Hinweis

EFS weiß nicht, welcher Dekor eine Maserung hat. Die Regel gilt auch für Uni-Dekore: Ein Einlegeboden in einem weißen Dekor wird nicht gedreht, auch wenn er gedreht besser passen würde.

Reihenfolge der Anordnung

Für jedes Dekor und jede Stärke probiert EFS sechs Anordnungen:

• drei Reihenfolgen der Teile: nach Breite, nach Länge und nach Fläche, immer vom größten an;
• zwei Streifenrichtungen: Streifen entlang der Länge der Rohplatte oder entlang ihrer Breite.

Von den sechs Anordnungen behält es die mit den wenigsten nicht platzierten Teilen, dann mit den wenigsten Rohplatten, dann mit der kleinsten Gesamtfläche der Rohplatten. Jedes Teil kommt in den ersten Streifen, in den es passt. Passt es in keinen, eröffnet EFS einen neuen Streifen oder eine neue Rohplatte.

Reststücke auf der Rohplatte

Ein verwertbares Reststück ist ein Stück von mindestens 200 × 100 mm (in beliebiger Richtung): das Ende eines Streifens nach dem letzten Teil oder der Raum über dem letzten Streifen. Kleinere Stücke sind Verschnitt. Reststücke sind auf dem Plan grün, und Reststücke in Preisliste speichern nimmt sie ins Lager auf.

Teile, die nicht passen

Ein Teil, das auf kein Plattenformat passt, bleibt nicht platziert. Die häufigsten Gründe:

• Das Teil ist länger als die nutzbare Länge der Rohplatte und hat eine Maserungsrichtung, darf also nicht gedreht werden (z. B. eine 2790 mm lange Hochschrankseite auf einer 2800-mm-Rohplatte mit 10 mm Besäumung);
• der Bestand in der Spalte Stock ist aufgebraucht, und es gibt keine andere Zeile für dieses Dekor;
• im Tabellenblatt Sheets gibt es für Dekor und Stärke überhaupt keine Zeile, nicht einmal eine Zeile *.

Nicht platzierte Teile stehen nicht auf den Plänen. In Excel haben sie im Tabellenblatt Zuschnittoptimierung eine Zeile NICHT PLATZIERT. Die Box Rohplatten (Optimierung) zeigt Nicht platziert, und das Angebot berechnet das Material der ganzen Gruppe pro m².

Schnittpläne im PDF

1. Schalten Sie im Panel Export die Option Optimierung: Schnittpläne ein (siehe Einstellungen der Zuschnittoptimierung).
2. Wählen Sie die Schränke aus: Klicken Sie auf den ersten, Shift + Klick auf die übrigen. Ein Klick auf eine beliebige Platte eines Schranks genügt: Der ganze Schrank wird exportiert.

3. Klicken Sie im Panel Export auf Auswahl als PDF exportieren.



4. EFS schlägt den Namen <Projektname>_zeichnungen.pdf vor, z. B. Küche Müller_zeichnungen.pdf. Bestätigen Sie mit Auswahl als PDF exportieren.

5. Warten Sie einige Sekunden. EFS rendert die Zeichnungen der Schränke und Platten und fügt die Schnittpläne am Ende des PDF hinzu.

Für Pläne des ganzen Projekts klicken Sie auf Alles als PDF exportieren. Das Produktionspaket erzeugt dasselbe PDF (siehe Das Produktionspaket und die Lieferantenbestellung).

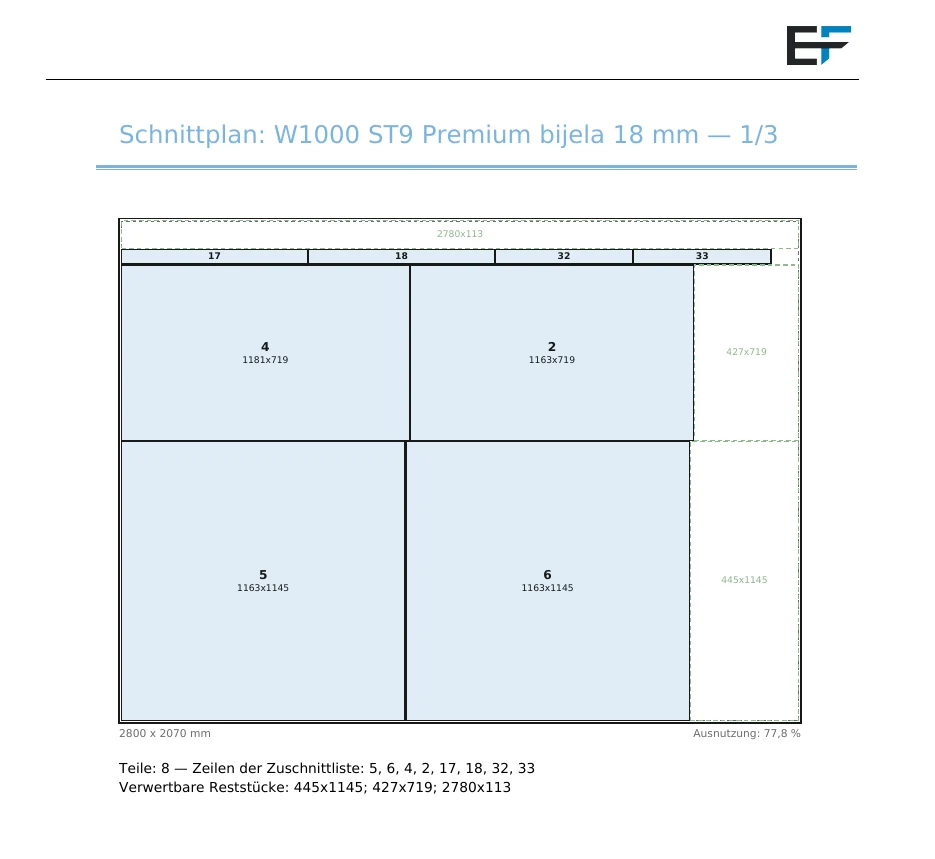

Jede Rohplatte ist eine Seite:

Teil der Seite	Was er zeigt
Titel	Schnittplan: Dekor, Stärke und die Nummer der Rohplatte dieses Dekors, z. B. W1000 ST9 Premium bijela 18 mm — 1/3
Durchgezogener Rahmen	Kante der Rohplatte
Gestrichelter grauer Rahmen	Besäumung
Blaue Rechtecke	Teile: fett die Zeilennummer aus der Zuschnittliste, darunter das Zuschnittmaß Länge × Breite. Kleine Teile haben nur die Nummer oder nichts
R hinter dem Maß	Das Teil ist gedreht
Grüne gestrichelte Rechtecke	Verwertbare Reststücke mit ihrem Maß
Unter der Zeichnung, links	Plattenformat, z. B. 2800 x 2070 mm, und bei einem Reststück vom Lager (Reststück)
Unter der Zeichnung, rechts	Ausnutzung: Fläche der Teile geteilt durch die Fläche der ganzen Rohplatte, z. B. 77,8 %
Darunter	Teile: die Anzahl der Teile und die Zeilen der Zuschnittliste; Verwertbare Reststücke: Maße der Reststücke

Achtung

Die Nummern auf dem Plan sind die laufenden Nummern der Teile im selben Export. Auswahl als PDF exportieren zählt nur die Teile der ausgewählten Schränke und ordnet nur diese an, daher stimmen die Nummern nicht mit der Zuschnittliste und den Etiketten des ganzen Projekts überein. Für die Werkstatt exportieren Sie das ganze Projekt: Alles als PDF exportieren oder Produktionspaket.

Zuschnittoptimierung in Excel und die Schnittfolge

Das Tabellenblatt Zuschnittoptimierung

Zuschnittliste nach Excel erhält neben der Zuschnittliste ein Tabellenblatt Zuschnittoptimierung, wenn die Zuschnittoptimierung eingeschaltet ist. Eine Zeile ist eine Rohplatte:

Spalte	Was es ist
Material	Dekor
Stärke	Stärke in mm
Rohplatte	Plattenformat, z. B. 2800x2070, bei einem Reststück (Reststück). Bei einem nicht platzierten Teil NICHT PLATZIERT
Teile	Anzahl der Teile auf der Rohplatte
Zeilen	Zeilen der Zuschnittliste auf der Rohplatte
Ausnutzung %	Wie auf dem Plan
Reststücke	Maße der verwertbaren Reststücke. Bei einem nicht platzierten Teil der Grund, auf Englisch: does not fit any sheet (es passt auf kein Plattenformat) oder no sheet defined (es gibt kein Plattenformat dafür)

Schnittfolge (CSV)

Wenn Optimierung: Schnittfolge-CSV eingeschaltet ist, speichert Zuschnittliste nach Excel neben der Excel-Datei auch <Name>_cuts.csv, z. B. Küche Müller_zuschnittliste_cuts.csv. Die Datei enthält jeden Sägeschnitt, Rohplatte für Rohplatte, in der Reihenfolge, in der geschnitten wird. Die Felder sind durch Semikolons getrennt, die Spaltenüberschriften sind auf Englisch.

Spalte	Was es ist
Sheet	Laufende Nummer der Rohplatte im ganzen Auftrag
Material, Thickness	Dekor und Stärke
Step	Laufende Nummer des Schnitts auf dieser Rohplatte
Type	Art des Schnitts (Tabelle unten)
Axis	Y: Die Position wird quer über die Breite der Rohplatte gemessen; X: entlang ihrer Länge
Position mm	Position des Schnitts ab der linken unteren Ecke der Rohplatte
Length mm	Länge des Schnitts
Rows	Zeilen der Zuschnittliste, zu denen der Schnitt gehört

Typ	Schnitt
TRIM	Besäumung: vier Schnitte im Besäumungsabstand von der Kante (unten, links, oben, rechts)
RIP	Schnitt eines Streifens von Kante zu Kante der Rohplatte
CROSS	Querschnitt im Streifen, am Ende jedes Teils
SIZE	Nachschneiden eines Teils, das schmaler als sein Streifen ist

Für jeden Streifen kommt zuerst RIP, dann CROSS und SIZE für seine Teile.

Hinweis

Die CSV entsteht nur mit Excel (Zuschnittliste nach Excel und Produktionspaket), nicht mit dem PDF.

Preis pro Rohplatte oder pro m²

Wie EFS wählt

Das Angebot wählt für jedes Dekor und jede Stärke selbst:

• Pro Rohplatte, wenn Optimierung: Schnittpläne eingeschaltet ist, jede neue Rohplatte dieser Gruppe einen Preis hat und alle Teile der Gruppe auf die Rohplatten passen. Der Rohplattenpreis kommt aus der Zeile des Dekors im Tabellenblatt Sheets. Bei einer Zeile * mit Preis ist es der Preis pro m² aus dem Tabellenblatt Boards mal der Plattenfläche, und bei einem Dekor ohne Preis pro m² der Preis aus der Zeile *. Der Betrag ist die Anzahl der Rohplatten mal der Rohplattenpreis. Ein Reststück vom Lager wird nicht berechnet: Es wurde in dem Projekt bezahlt, aus dem es übrig blieb.
• Pro m² in allen anderen Fällen. Der Betrag ist die Fläche der Teile, erhöht um Verschnitt %, mal dem Preis pro m² aus dem Tabellenblatt Boards.

Das Angebot wartet auf keine Schaltfläche: Jeder Angebotsexport ordnet die Teile selbst an. Siehe Ein Angebot für den Kunden.

Sie möchten	So geht es
Alle Platten pro m²	Schalten Sie Optimierung: Schnittpläne aus (dann verschwinden auch die Pläne) oder löschen Sie die Preise im Tabellenblatt Sheets
Alle Platten pro Rohplatte	Zuschnittoptimierung eingeschaltet, jede Zeile im Tabellenblatt Sheets hat einen Preis
Ein Dekor pro m², die übrigen pro Rohplatte	Fügen Sie im Tabellenblatt Sheets für dieses Dekor und diese Stärke eine Zeile mit Plattenformat hinzu und lassen Sie die Spalte Price leer
Ein Dekor pro Rohplatte mit eigenem Preis	Fügen Sie im Tabellenblatt Sheets für dieses Dekor und diese Stärke eine Zeile mit Preis hinzu

Die interne Kalkulation zeigt, was gewählt wurde: Ein Dekor, das pro Rohplatte berechnet wird, hat seine Menge in der Einheit Rohplatte, ein Dekor, das pro m² berechnet wird, in der Einheit m2.

Rohplattenkosten berechnen

Im Panel Kostenschätzung sind die Plattenzeilen immer pro m². Den Preis nach Rohplatten sehen Sie so:

1. Öffnen Sie im Reiter EFS das Panel Kostenschätzung.
2. Klicken Sie unter GESAMT auf Rohplattenkosten berechnen. Die Schaltfläche erscheint nur, wenn die Zuschnittoptimierung eingeschaltet ist.
3. Oben rechts erscheint Rohplattenkosten aktualisiert, und unter der Schaltfläche erscheint die Box Rohplatten (Optimierung).

Zeile	Was es ist
Dekor Stärke mm: n × Rohplatte Betrag €	Anzahl der Rohplatten und ihr Preis. Grüner Punkt: Alle Rohplatten haben einen Preis. Rot: nicht, und der Betrag wird nicht angezeigt. Reststücke vom Lager stehen in einer eigenen Zeile, zu 0,00 €
Nicht platziert: n	Anzahl der Teile, die auf keine Rohplatte passen (roter Punkt)
GESAMT nach Rohplatten	Das GESAMT aus dem Panel, wobei die Platten pro m² durch den Rohplattenpreis ersetzt sind. Kantenband, Beschläge und Bearbeitung bleiben gleich. Wird nur angezeigt, wenn alle Zeilen einen Preis haben. Das Material nicht platzierter Teile ist darin nicht enthalten
Reststücke in Preisliste speichern	Die Schaltfläche für Reststücke, siehe Reststücke auf Lager

Achtung

Die Box Rohplatten (Optimierung) zeigt den Stand zum Zeitpunkt des Klicks und ändert sich nicht von selbst. Nachdem Sie das Projekt oder die Preisliste geändert haben, klicken Sie erneut auf Rohplattenkosten berechnen. Das ändert das Angebot nicht: Der Angebotsexport ordnet immer neu an.

Tipp

Lange Dekornamen werden in der Box gekürzt (W1000 ST9 Prem…). Verbreitern Sie die Seitenleiste: Fassen Sie ihren linken Rand mit der Maus und ziehen Sie ihn nach links.

Reststücke auf Lager

Reststücke in Preisliste speichern

Speichern Sie die Reststücke, wenn das Projekt in die Produktion geht und sich die Anordnung nicht mehr ändert.

1. Klicken Sie im Panel Kostenschätzung auf Rohplattenkosten berechnen.
2. Klicken Sie in der Box Rohplatten (Optimierung) auf Reststücke in Preisliste speichern.
3. Oben rechts erscheint z. B. 16 Reststücke in user_prices.xlsx gespeichert. Hat das Projekt Reststücke vom Lager verwendet, ergänzt die Meldung n aus dem Lager verwendet. Gibt es keine Reststücke: Keine verwertbaren Reststücke zum Speichern.

Was das Programm selbst erledigt:

• Existiert Ihre Preisliste noch nicht, erstellt es sie aus der Standard-Preisliste.
• Es schreibt die verwertbaren Reststücke aller Rohplatten in das Tabellenblatt Offcuts. Reststücke mit gleichem Maß, Dekor und gleicher Stärke stehen in einer Zeile, mit der Stückzahl in der Spalte Qty.
• In die Spalte Source schreibt es den Projektnamen (das Feld Name im Panel Web-Veröffentlichung, ohne diesen den Dateinamen des Projekts), in Saved das heutige Datum.
• Für Reststücke vom Lager, die dieses Projekt verwendet hat, trägt es das Projekt in die Spalte Used in ein. Von einer Zeile mit mehreren Stücken trennt es ein Stück in eine neue Zeile ab.
• Speichern Sie dasselbe Projekt erneut, ersetzt das die vorherige Speicherung: Seine nicht verwendeten Reststücke werden gelöscht und neu geschrieben, und die Reststücke, die es vom Lager genommen hatte, gehen zurück ins Lager und werden dann erneut markiert. Doppeltes Speichern verdoppelt nichts.

Achtung

Hat das Projekt keinen Namen und wurde nicht gespeichert, erhalten die Reststücke die Quelle Projekt. Alle solchen Projekte werden dann als dasselbe Projekt behandelt. Geben Sie dem Projekt einen Namen, bevor Sie Reststücke speichern.

Hinweis

Reststücke in Preisliste speichern ist ein Export: Wenn die Testphase oder das Abonnement endet, funktioniert die Schaltfläche nicht. Rohplattenkosten berechnen funktioniert auch dann.

Wiederverwendung

Das nächste Projekt verwendet die Reststücke selbst, ohne Schaltfläche:

• Für jedes Dekor und jede Stärke ordnet die Zuschnittoptimierung zuerst auf den freien Reststücken dieses Dekors und dieser Stärke an und erst dann auf neuen Rohplatten.
• Ein Reststück ist frei, wenn seine Spalte Used in leer ist. Einem Projekt werden seine eigenen Reststücke nicht angeboten.
• Ein Reststück hat keine Besäumung: Sein volles Maß aus der Preisliste wird verwendet.
• Die Maserung gilt auch auf einem Reststück: Die Länge des Teils verläuft entlang der Length des Reststücks.
• Im Preis ist ein Reststück kostenlos. In Rohplatten (Optimierung) steht es in einer Zeile zu 0,00 €, in der internen Kalkulation zählt es als Rohplatte ohne Betrag, und auf dem Plan steht unter der Zeichnung (Reststück).
• Wenn dieses Projekt seine Reststücke speichert, erhalten die verwendeten Reststücke seinen Namen in der Spalte Used in und werden nicht mehr angeboten.
• Die Lieferantenbestellung zählt Reststücke nicht zu den zu bestellenden Rohplatten (siehe Das Produktionspaket und die Lieferantenbestellung).

Reststücke von Hand bearbeiten

Entfernen Sie Reststücke aus dem Lager, die Sie weggeworfen oder außerhalb von EFS verwendet haben, und fügen Sie Stücke hinzu, die Sie bereits in der Werkstatt haben:

1. Klicken Sie auf Preise holen und öffnen Sie user_prices.xlsx, Tabellenblatt Offcuts.
2. Löschen Sie die Zeile des weggeworfenen Reststücks oder schreiben Sie irgendetwas in die Spalte Used in, z. B. entsorgt.
3. Für ein eigenes Stück fügen Sie eine Zeile hinzu: den Dekorschlüssel (z. B. W1000-ST9), Stärke, Länge entlang der Maserung, Breite, Stückzahl und in Source z. B. Lager. Lassen Sie Used in leer.
4. Speichern Sie und klicken Sie auf Preise hochladen.

Für Fortgeschrittene

Zur Standard-Preisliste kehren Sie zurück, indem Sie das Programm schließen und user_prices.xlsx aus dem EFS-Benutzerdatenordner löschen. Damit löschen Sie auch alle Ihre Preise und Reststücke, machen Sie also zuerst eine Kopie der Datei.

Häufige Probleme und Lösungen

Im PDF sind keine Schnittpläne. Optimierung: Schnittpläne ist im Panel Export → Einstellungen ausgeschaltet. Schalten Sie es ein und exportieren Sie erneut.

Die Schaltfläche Rohplattenkosten berechnen erscheint nicht. Die Zuschnittoptimierung ist ausgeschaltet. Schalten Sie Optimierung: Schnittpläne ein.

Die Schaltfläche Auswahl als PDF exportieren ist ausgegraut. Kein Schrank und keine Platte ist ausgewählt. Klicken Sie auf einen Schrank und versuchen Sie es erneut.

Die Nummern auf dem Plan stimmen nicht mit der Zuschnittliste überein. Der Plan stammt aus Auswahl als PDF exportieren, das nur die ausgewählten Schränke zählt. Exportieren Sie das ganze Projekt.

Ein Teil passt auf keine Rohplatte (NICHT PLATZIERT). Das Teil ist länger als die nutzbare Länge der Rohplatte und hat eine Maserungsrichtung. Prüfen Sie Maserung an diesem Teil, verringern Sie die Besäumung oder fügen Sie im Tabellenblatt Sheets ein größeres Plattenformat für dieses Dekor hinzu. Liegt es am Bestand, fügen Sie für dieses Dekor eine weitere Zeile mit leerer Spalte Stock hinzu.

Die Box Rohplatten (Optimierung) zeigt alte Zahlen. Die Box aktualisiert sich nicht von selbst. Klicken Sie erneut auf Rohplattenkosten berechnen.

GESAMT nach Rohplatten wird nicht angezeigt. Eine Zeile in der Box Rohplatten (Optimierung) hat keinen Preis (roter Punkt). Tragen Sie im Tabellenblatt Sheets einen Rohplattenpreis für dieses Dekor und diese Stärke ein, oder für *.

Der Rohplattenpreis entspricht nicht dem Katalog des Lieferanten. Ohne eine Zeile für das Dekor im Tabellenblatt Sheets berechnet EFS die Rohplatte mit dem Preis pro m² mal der Plattenfläche. Tragen Sie für das Dekor eine Zeile mit dem Rohplattenpreis ein.

Das Angebot rechnet pro m², ich wollte aber pro Rohplatte. Die Zuschnittoptimierung ist ausgeschaltet, eine neue Rohplatte dieser Gruppe hat keinen Preis, oder ein Teil passte auf keine Rohplatte. Bei nicht platzierten Teilen hat die interne Kalkulation den Hinweis … passen auf keine Rohplatte …. Prüfen Sie das Tabellenblatt Sheets und die Zeile Nicht platziert.

Die Reststücke sind aus der Preisliste verschwunden. Nach dem Speichern der Reststücke wurde mit Preise hochladen eine ältere Preisliste hochgeladen. Haben Sie eine neuere Kopie, laden Sie diese hoch. Sonst klicken Sie in jedem Projekt erneut auf Reststücke in Preisliste speichern.

Ein neues Projekt verwendet die Reststücke nicht. Die Zuschnittoptimierung ist ausgeschaltet, das Reststück hat einen anderen Dekor oder eine andere Stärke, in der Spalte Used in steht etwas, oder das Reststück stammt aus demselben Projekt. Prüfen Sie auch den Dekorschlüssel in der Spalte Material: Er muss die Form W1000-ST9 haben.

Ein neuer Beschlag hat einen roten Punkt und einen Code in Klammern. Der Code steht nicht im Tabellenblatt Other. Fügen Sie eine Zeile mit dem Code und dem Preis hinzu.

1-mm-Kantenband hat einen roten Punkt. Ihre Preisliste stammt von vor Version 2.0.10015 und hat keine Preise für 1-mm-Kantenband. Tragen Sie sie in den Spalten J und N des Tabellenblatts Boards ein.

Nach dem Hochladen der Preisliste ist alles rot. Der hochgeladenen Datei fehlen die Tabellenblätter Boards und Other, oder die Spalten haben sich verschoben. Klicken Sie auf einem Computer mit korrekter Preisliste auf Preise holen, oder laden Sie eine korrekte Kopie hoch.

Tastenkürzel in diesem Kapitel

Taste	Aktion
Shift + Klick	Einen Schrank zur Auswahl hinzufügen, für Auswahl als PDF exportieren
Shift+F	Die Fronten aus- oder einblenden. Ausgeblendete Fronten kommen nicht in die Zuschnittoptimierung
B	Neue freie Platte. Sie wird bei der Zuschnittoptimierung nicht gedreht
N	Seitenleiste mit den EFS-Reitern ein-/ausblenden

Weiter

Nächstes Kapitel: Etiketten und Montageanleitung
