Raumdokumentation für die Monteure

Wenn die Küche angeordnet ist, erstellt EFS mit einem Klick ein PDF für die Monteure und den Elektriker: den Grundriss des Raums, eine Wandansicht jeder Wand mit Maßen und einen Installationsplan mit den Montagehöhen und den Anschlüssen. Im Installationsplan vergleicht EFS die Anschlüsse, die Sie eingezeichnet haben, mit denen, die Spüle, Kochfeld, Dunstabzugshaube, Backofen, Kühlschrank und Geschirrspüler brauchen, und zeigt in Grün und Rot, was vorhanden ist und was nicht.

Video: B07 Raumdokumentation für die Monteure

Derselbe Ablauf in einem anderthalbminütigen Video auf Englisch.

Auf YouTube ansehen (Englisch)

Bevor Sie beginnen

  • Der Raum ist eingeschaltet, mit seinen Maßen, Öffnungen und Anschlüssen. Siehe Raum, Öffnungen und Anschlüsse.
  • Die Schränke sind zu ihrer Wand ausgerichtet: Z-Rotation 0° für Wand A, 90° für Wand B, 180° für Wand C, 270° für Wand D. Daran erkennt EFS, auf welche Wandansicht ein Schrank kommt (siehe Wände A, B, C und D).
  • Die Arbeitsplatte hat Ausschnitte für Spüle und Kochfeld. EFS nimmt die Achse von Spüle und Kochfeld aus den Ausschnitten. Siehe Die Arbeitsplatte: Ausschnitte und Eckverbindung.
  • Das Projekt ist gespeichert und hat einen Namen. Der Name kommt in den Kopf jeder Seite und in den Dateinamen.
  • Die Fronten sind nicht ausgeblendet. Haben Sie sie mit Shift+F ausgeblendet, holen Sie sie mit dem Fronten-Symbol in der Kopfleiste der 3D-Ansicht zurück.
  • Ihre Testphase, Ihr Abonnement oder Ihre Dauerlizenz ist aktiv. Wenn sie endet, ist der Export gesperrt (siehe Wenn die Testphase oder das Abonnement endet).

Der Ablauf aus dem Video

Das Video verwendet die fertige Küche „Küche Müller“ aus den vorherigen Kapiteln: einen Raum von 3232 × 2400 × 2600 mm mit einem Fenster an Wand B und einer Tür an Wand C; einen Eckschrank, einen Spülenunterschrank, einen Platz für den Geschirrspüler und einen Schubkastenschrank an Wand A; Hängeschränke an Wand A; einen Schubkastenschrank und einen Kühlschrank-Hochschrank an Wand D.

  1. Öffnen Sie im Reiter EFS das Panel Raumeigenschaften und dann die Box Öffnungen und Anschlüsse.
  2. Klicken Sie auf Raumdokumentation (PDF).
  3. Im Speicherfenster schlägt EFS den Namen Küche Müller_raumdokumentation.pdf im Projektordner vor. Klicken Sie unten rechts auf die blaue Schaltfläche Raumdokumentation (PDF).
  4. Öffnen Sie das PDF. Die erste Seite ist der Grundriss, dann folgen die Wandansichten der Wände A, B, C und D, und die letzte ist der Installationsplan.
  5. Im Installationsplan sind in der Tabelle Von den Elementen benötigte Anschlüsse Wasser und Abfluss für die Spüle und der 400-V-Anschluss für das Kochfeld grün. Zwei Zeilen sind rot: Die Steckdose für die Dunstabzugshaube liegt 582 mm links davon, und die Steckdose für den Kühlschrank ist nicht eingezeichnet.
  6. Fügen Sie eine Steckdose für den Kühlschrank hinzu: Klicken Sie in der Box Öffnungen und Anschlüsse auf +, wählen Sie Steckdose und stellen Sie Wand D, Ab Wandanfang 300 mm und Höhe ab Boden 2000 mm ein.
  7. Exportieren Sie erneut. Die Zeile für den Kühlschrank ist jetzt grün.

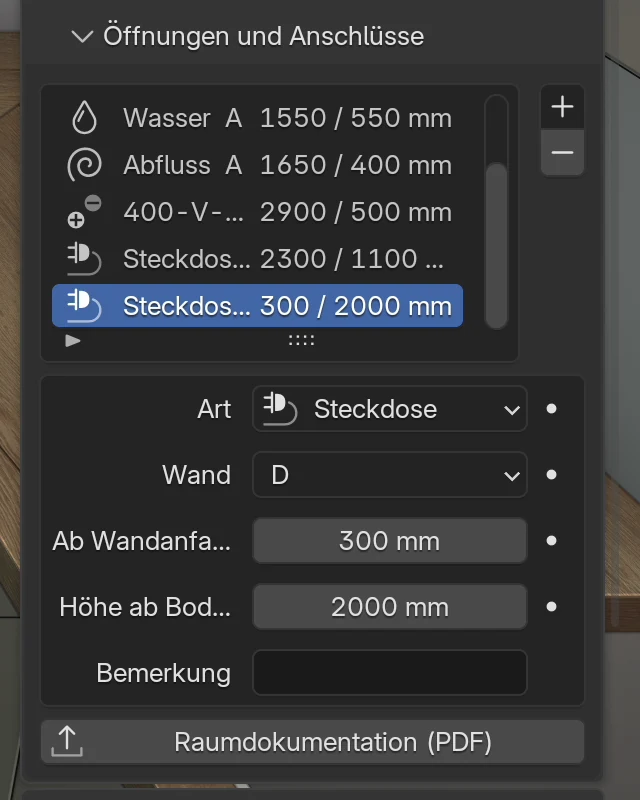

Die Box Öffnungen und Anschlüsse mit der neuen Steckdose: die Zeile Steckdose D 300 / 2000 mm ausgewählt, Wand D, Ab Wandanfang 300 mm, Höhe ab Boden 2000 mm

Export

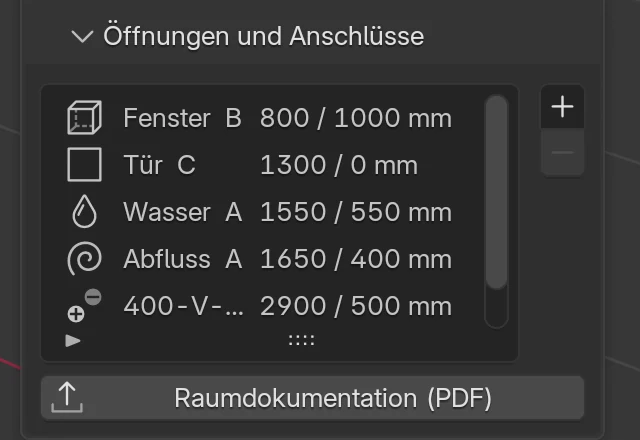

Die Schaltfläche Raumdokumentation (PDF) ist unten in der Box Öffnungen und Anschlüsse, im Panel Raumeigenschaften. Sie erscheint nur, solange Raum anzeigen angehakt ist.

Die Box Öffnungen und Anschlüsse mit der Liste der Öffnungen und Anschlüsse und der Schaltfläche Raumdokumentation (PDF) unter der Liste

  1. Klicken Sie auf Raumdokumentation (PDF).
  2. Ein Speicherfenster mit vorgeschlagenem Namen und Ordner öffnet sich.
  3. Ändern Sie bei Bedarf Ordner oder Namen.
  4. Klicken Sie auf die blaue Schaltfläche Raumdokumentation (PDF) oder drücken Sie Enter. Abbrechen bricht den Export ab.
  5. Unten im Fenster meldet EFS Raumdokumentation exportiert: 6 Seiten. Die Seitenzahl hängt vom Projekt ab.

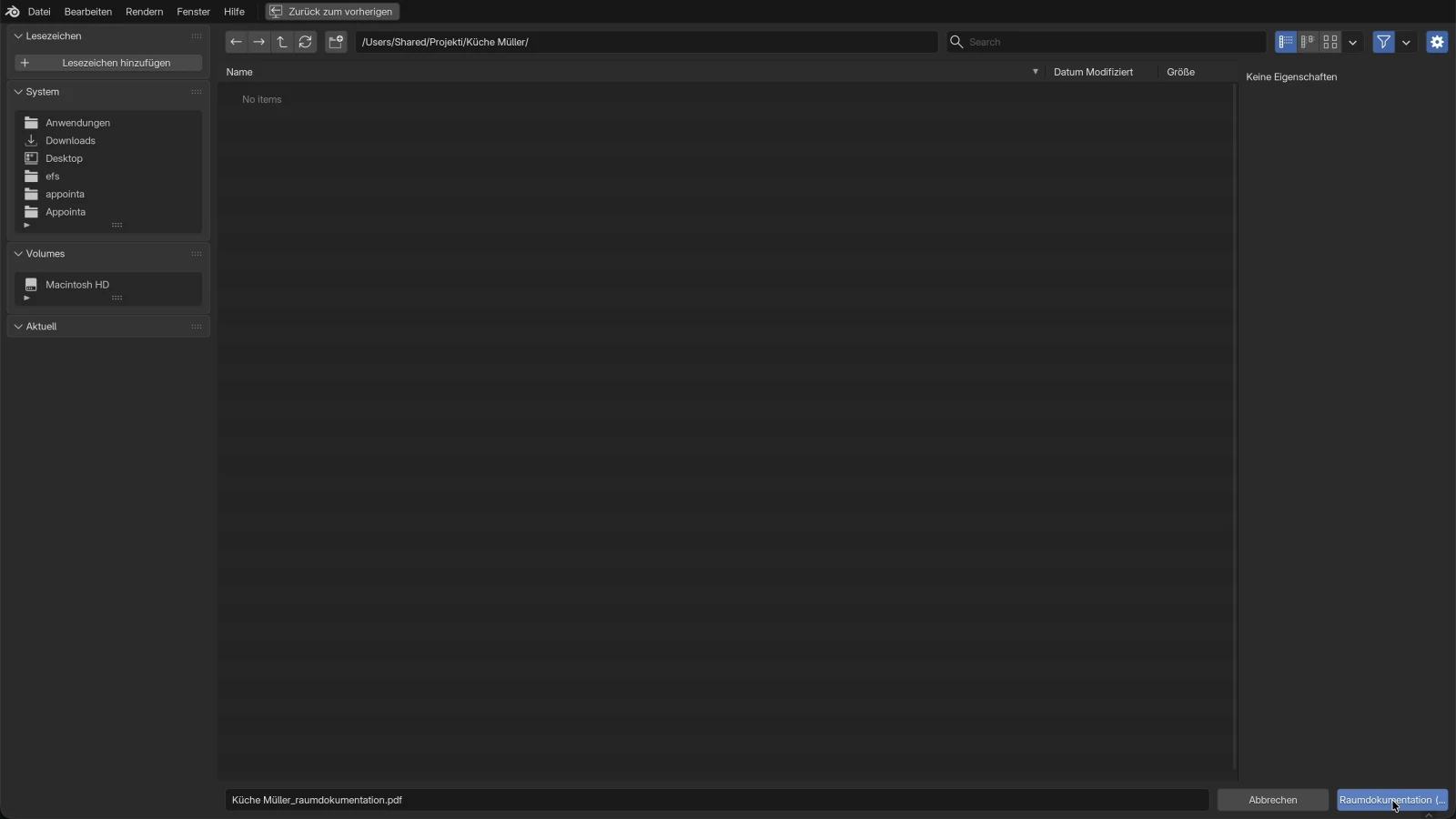

Das Speicherfenster im Projektordner Küche Müller, mit dem Namen Küche Müller_raumdokumentation.pdf und der Schaltfläche Raumdokumentation unten rechts

Exporteinstellungen

Der Export hat keine eigenen Optionen. Sie wählen nur den Ordner und den Dateinamen. Alles andere kommt aus dem Projekt.

Was Woher es kommt Standard
Ordner Der Ordner, in dem das Projekt gespeichert ist. Projektordner
Dateiname Der Projektname, dann _raumdokumentation.pdf. Der Projektname ist das Feld Name im Panel Web-Veröffentlichung; bis Sie ihn eingeben, wird der Name der .blend-Datei verwendet, bei einem nicht gespeicherten Projekt Projekt. <Projektname>_raumdokumentation.pdf
Name im Seitenkopf Derselbe Projektname, oben rechts auf jeder Seite. Bei einem nicht gespeicherten Projekt ohne Namen bleibt er leer. Projektname
Sprache Die Sprache der Oberfläche. Mit der deutschen Oberfläche sind die Seiten auf Deutsch, und die Datei heißt …_raumdokumentation.pdf; mit der englischen sind sie auf Englisch und die Datei heißt …_room_documentation.pdf; mit der kroatischen auf Kroatisch und …_dokumentacija_prostora.pdf. Sprache der Oberfläche
Inhalt Raum, Öffnungen und Anschlüsse, Schränke, Arbeitsplatten mit Ausschnitten. –

Regeln:

  • Gibt es im Ordner schon eine Datei mit demselben Namen, ersetzt der Export sie.
  • Die Raumdokumentation gehört nicht zum Produktionspaket. Exportieren Sie sie mit dieser Schaltfläche (siehe Das Produktionspaket und die Lieferantenbestellung).
  • Das PDF ist A4 im Querformat. Alle Maße sind in Millimetern.

Was auf welcher Seite steht

Seite Titel Was sie zeigt Wann es sie gibt
1 Grundriss Den Raum von oben: Schränke, Fenster, Türen, Anschlüsse, Maße entlang der Wände. immer
2–5 Wand A · Ansicht … Wand D · Ansicht Jede Wand vom Raum aus gesehen: Schränke, Arbeitsplatte, Öffnungen, Anschlüsse, Maße. für jede Wand mit einem Schrank, einer Arbeitsplatte, einer Öffnung oder einem Anschluss
letzte Installationsplan Montagehöhen, die Tabelle der Öffnungen, die eingezeichneten Anschlüsse und die Anschlüsse, die die Schränke brauchen. Ist er lang, geht er auf der nächsten Seite weiter. immer

Jede Seite hat den Titel oben links und den Projektnamen oben rechts. „Küche Müller“ hat sechs Seiten: den Grundriss, vier Wandansichten und den Installationsplan.

Tipp

Schicken Sie den Installationsplan an den Elektriker und den Installateur, bevor sie auf die Baustelle kommen, solange sich die Anschlüsse noch verlegen lassen. Geben Sie dem Monteur das ganze PDF: Grundriss und Wandansichten zeigen, wo jeder Schrank hinkommt und in welcher Höhe.

Schrankkennzeichnungen

Auf dem Grundriss und den Wandansichten sind die Schränke mit E1, E2, E3… gekennzeichnet. Auf einer Wandansicht folgt auf die Kennzeichnung der Schrankname, z. B. E2 Spülenunterschrank. So finden Sie vom Grundriss aus, welcher Schrank gemeint ist.

  • Ein Schrank erhält seine Kennzeichnung beim ersten Export und behält sie im gespeicherten Projekt. Ein neuer Schrank erhält die nächste freie Nummer.
  • Die Nummern laufen nicht der Reihe nach entlang der Wand.
  • Eine Wandansicht zeigt höchstens 18 Zeichen des Namens.
  • Schränke, die in der Box Verknüpfungen verknüpft sind (links, rechts, oberhalb, unterhalb), werden als ein Schrank gezeichnet: ein Rechteck über alle, mit der Kennzeichnung und dem Namen des Schranks, in dessen Feldern sie eingetragen sind. So ist der Kühlschrank-Hochschrank, aus drei Korpussen gebaut, ein einziger Schrank E9 Kühlschrank. Siehe Verknüpfungen.

Symbole der Anschlüsse

Symbol Anschluss
S Steckdose
400 400-V-Anschluss
W Wasser
A Abfluss
G Gas

Die Symbole sind rot: auf dem Grundriss neben der Wand und auf einer Wandansicht über dem roten Punkt, der die Mitte des Anschlusses markiert.

Grundriss

Der Raum von oben gesehen, mit Wand A oben auf der Seite, Wand B rechts, Wand C unten und Wand D links.

Was Wie es gezeichnet wird
Raum Ein Rechteck Breite × Tiefe, mit dicker Linie.
Unter- und Hochschränke Gefüllte hellblaue Rechtecke mit der Kennzeichnung (E1…) in der Mitte.
Hängeschränke Ein grau gestrichelter Umriss mit der Kennzeichnung, über den Unterschränken.
Fenster Eine dicke blaue Linie an der Wand, so breit wie das Fenster.
Tür Eine dicke braune Linie an der Wand, so breit wie die Tür.
Anschlüsse Ein rotes Symbol (S, 400, W, A, G) neben der Wand, wo der Anschluss liegt.
Maße entlang einer Wand Eine Maßkette außerhalb des Raums: die Enden der Unter- und Hochschränke entlang dieser Wand, von Ecke zu Ecke. Nur entlang einer Wand mit Unter- oder Hochschränken; Hängeschränke sind nicht in der Kette.
Gesamtmaße Die Breite des Raums über Wand A, die Tiefe rechts von Wand B.

Im Video lautet die Kette entlang Wand A 1182, 800, 600, 600 und 50 mm: der Eckschrank, die Spüle, der Platz für den Geschirrspüler, der Schubkastenschrank und die Lücke zu Wand B.

Wandansicht

Jede Wand vom Raum aus gesehen, mit Blick auf die Wand. Der Wandanfang ist links, wie in der Box Öffnungen und Anschlüsse.

Was Wie es gezeichnet wird
Wand Ein Rechteck so lang wie die Wand und so hoch wie die Höhe des Raums.
Unter- und Hochschränke Hellblaue Rechtecke von der Unter- bis zur Oberkante des Korpus, mit Kennzeichnung und Name. Füße werden nicht gezeichnet, daher bleibt unter dem Schrank ein leerer Streifen bis zum Boden.
Hängeschränke Hellgraue Rechtecke mit Kennzeichnung und Name.
Arbeitsplatte Ein beiger Streifen, von der Unter- bis zur Oberkante der Arbeitsplatte.
Fenster, Tür Ein hellblaues Rechteck mit der Beschriftung Fenster oder Tür. Das Fenster hat ein Maß der Brüstungshöhe ab Boden.
Anschlüsse Ein roter Punkt und das Symbol. Jeder Anschluss hat zwei Maße: waagerecht ab Wandanfang und senkrecht ab Boden.
Untere Maßkette Die Enden der Unter- und Hochschränke, vom Anfang bis zum Ende der Wand. Darunter die Gesamtlänge der Wand.
Obere Maßkette Die Enden der Hängeschränke und Öffnungen.
Höhenkette rechts Vom Boden bis zur Decke, durch alle wichtigen Höhen: Unterkante der Unterschrank-Korpusse, Oberkante des Korpus, Oberkante der Arbeitsplatte, Unter- und Oberkante der Hängeschränke, Oberkante der Hochschränke.

Beispiel aus dem Video, Wand A: Die Höhenkette rechts lautet 100, 720, 38, 572, 720 und 450 mm. Das sind die Füße, der Korpus des Unterschranks, die Arbeitsplatte, der Abstand zu den Hängeschränken, die Hängeschränke und der Abstand zur Decke, insgesamt 2600 mm.

Hinweis

Ein Eckschrank gehört nur zu einer Wand, nämlich zu der, die seine Z-Rotation angibt. Auf der Wandansicht der anderen Wand bleibt sein Platz leer, und in der unteren Maßkette erscheint er als Lücke. Im Video steht der Eckschrank auf der Wandansicht von Wand A, und auf der Wandansicht von Wand D endet die Kette mit einer Lücke von 1200 mm.

Installationsplan

Die letzte Seite. Oben steht: Positionen ab Wandanfang (vom Raum zur Wand gesehen liegt der Anfang links), Höhen ab Boden, in mm.

Montagehöhen

Für jede Wand mit Schränken, Höhen ab Boden in mm. Eine Zeile wird nur gedruckt, wenn die Wand das hat, was die Zeile beschreibt.

Zeile Was sie ist Küche Müller, Wand A
Unterschränke, Oberkante Korpus Die Oberkante des höchsten Unterschrank-Korpus, ab Boden gemessen (die Füße sind unter dem Korpus). 820
Arbeitsplatte, Oberkante Die Oberkante der Arbeitsplatte entlang dieser Wand. 858
Hängeschränke, Unterkante Die Unterkante des niedrigsten Hängeschranks. 1430
Hängeschränke, Oberkante (Aufhängeschiene ca. 20 mm tiefer) Die Oberkante des höchsten Hängeschranks. Die Aufhängeschiene für die Aufhänger liegt ca. 20 mm tiefer. 2150
Hochschränke, Oberkante Die Oberkante des höchsten Hochschranks. – (an Wand D: 2150)

Ist kein Schrank im Raum, steht statt der Höhen Noch keine Elemente im Raum.

Öffnungen

Eine Tabelle der Fenster und Türen aus der Box Öffnungen und Anschlüsse, nach Wand geordnet und entlang jeder Wand in der Reihenfolge ab ihrem Anfang.

Spalte Was sie ist
Öffnung Fenster oder Tür
Wand A, B, C oder D
Ab Wandanfang Bis zur linken Kante der Öffnung
Breite, Höhe Größe der Öffnung
Brüstung / ab Boden Höhe ab Boden: die Fensterbrüstung, 0 bei einer Tür
Bemerkung Text aus dem Feld Bemerkung

Die Tabelle wird nicht gedruckt, wenn es keine Öffnungen gibt.

Im Raum eingezeichnete Anschlüsse

Alle Anschlüsse aus der Box Öffnungen und Anschlüsse: Anschluss, Wand, Ab Wandanfang, Höhe, Für und Bemerkung.

Die Spalte Für sagt, welchem Gerät der Anschluss dient, wenn er dort liegt, wo dieses Gerät ihn braucht (siehe Wann ein Anschluss an der richtigen Stelle ist). Sonst zeigt sie —. Im Video dienen Wasser und Abfluss der Spüle, der 400-V-Anschluss dem Kochfeld und die Steckdose über der Arbeitsplatte keinem Gerät.

Ist kein Anschluss eingezeichnet, steht statt der Tabelle Noch keine eingezeichnet…

Von den Elementen benötigte Anschlüsse

Die Anschlüsse, die EFS aus den Schränken und den Arbeitsplattenausschnitten vorschlägt: Anschluss, Für, Wand, Ab Wandanfang, Höhe und Im Raum.

Im Raum Zeilenfarbe Was sie bedeutet
eingezeichnet grün Ein Anschluss dieser Art ist an dieser Wand dort eingezeichnet, wo das Gerät ihn braucht.
N mm links davon rot An dieser Wand gibt es einen Anschluss dieser Art, aber nicht an der richtigen Stelle. Der nächste liegt N mm in Richtung Wandanfang.
N mm rechts davon rot Dasselbe, N mm in Richtung Wandende.
nicht eingezeichnet rot An dieser Wand gibt es keinen Anschluss dieser Art.

Unter der Tabelle steht: Die Positionen ergeben sich aus den Elementen und den Arbeitsplattenausschnitten; prüfen Sie sie anhand der Einbauanleitungen der Gerätehersteller.

Ist unter den Schränken keine Spüle, kein Kochfeld, Backofen, Kühlschrank oder Geschirrspüler, steht statt der Tabelle Unter den Elementen ist keine Spüle, kein Kochfeld, Backofen, Kühlschrank oder Geschirrspüler…

Das Ergebnis aus dem Video, bevor die Steckdose für den Kühlschrank hinzugefügt wurde:

Anschluss Für Wand Ab Wandanfang Höhe Im Raum
Wasser Spüle A 1582 500 eingezeichnet
Abfluss Spüle A 1582 450 eingezeichnet
400-V-Anschluss Kochfeld A 2882 500 eingezeichnet
Steckdose Dunstabzugshaube A 2882 2150 582 mm links davon
Steckdose Kühlschrank D 300 2000 nicht eingezeichnet

Die Steckdose für die Dunstabzugshaube ist rot, weil die einzige an Wand A eingezeichnete Steckdose die über der Arbeitsplatte ist (2300 mm ab Wandanfang). EFS nimmt sie als die nächstgelegene und meldet, dass sie 582 mm links von der Kochfeldachse liegt.

Woran EFS erkennt, welche Anschlüsse nötig sind

Geräte

EFS sucht Geräte an zwei Stellen:

  1. Arbeitsplattenausschnitte. Ein Spülenausschnitt gibt die Spülenachse, ein Kochfeldausschnitt die Kochfeldachse. Die Achse ist die Mitte des Ausschnitts. Siehe Die Arbeitsplatte: Ausschnitte und Eckverbindung.
  2. Schranknamen. Enthält ein Schrankname eines der Wörter aus der Tabelle, ist der Schrank dieses Gerät, und seine Achse ist die Mitte des Schranks. EFS kennt diese Wörter und die Namen der fertigen Vorlagen dieser Geräte in jeder Sprache der Oberfläche. Groß- und Kleinschreibung spielen keine Rolle.
Gerät (Spalte Für) Erkannt an Anschlüsse und Höhe ab Boden
Spüle einem Spülenausschnitt; einem Namen mit „Spüle“, „sink“ oder „sudoper“ (z. B. Spülenunterschrank 800) Wasser 500 mm, Abfluss 450 mm
Kochfeld einem Kochfeldausschnitt; einem Namen mit „Kochfeld“, „hob“, „cooktop“ oder „kuhanje“ 400-V-Anschluss 500 mm
Dunstabzugshaube kommt mit jedem Kochfeld, auf derselben Achse Steckdose 2150 mm
Backofen einem Namen mit „Backofen“, „oven“, „pećnic“ oder „pecnic“ (Backofen, Backofen hoch…, Backofen halbhoch) Steckdose 300 mm
Kühlschrank einem Namen mit „Kühlschrank“, „fridge“, „hladnjak“, „frižider“ oder „frizider“ (Kühlschrank) Steckdose 2000 mm
Geschirrspüler einem Namen mit „Geschirrspüler“, „dishwasher“ oder „perilica“ Steckdose 300 mm, Wasser 400 mm, Abfluss 400 mm

Regeln:

  • Das Gerät liegt an der Wand seines Schranks oder seiner Arbeitsplatte. Eine Arbeitsplatte gehört zu der Wand, der sie am nächsten ist.
  • Gibt es an einer Wand einen Spülenausschnitt, fügt ein Schrank mit „Spüle“ im Namen an derselben Wand keine zweite Spüle hinzu. Dasselbe gilt für das Kochfeld.
  • Passen mehrere Wörter, gilt das längste. Ein Schrank namens „Spüle und Geschirrspüler“ ist ein Geschirrspüler. Abgewandelte Wortformen erkennt EFS nicht: „Kühlschränke“ ist kein Kühlschrank.
  • Jedes „perilica“ (kroatisch für ein Waschgerät) bedeutet einen Geschirrspüler, auch im Namen „Perilica rublja“ (Waschmaschine).
  • Die Höhen in der Tabelle sind Standardwerte von EFS, nicht aus Gerätekatalogen übernommen. Prüfen Sie sie anhand der Anleitung des Herstellers.
  • Kein Gerät verlangt Gas. Eingezeichnetes Gas steht im Grundriss, in der Wandansicht und in der Tabelle der eingezeichneten Anschlüsse, aber nicht im Vergleich.

Tipp

Der Platz für den Geschirrspüler hat meist keinen Schrank, daher werden für ihn auch keine Anschlüsse vorgeschlagen. Zeichnen Sie sie selbst ein: Steckdose, Wasser und Abfluss an der Wand hinter dem Geschirrspüler. Sie stehen dann in der Tabelle der eingezeichneten Anschlüsse, mit — in der Spalte Für.

Wann ein Anschluss an der richtigen Stelle ist

Ein vorgeschlagener Anschluss ist eingezeichnet, wenn an derselben Wand ein eingezeichneter Anschluss derselben Art liegt:

  • höchstens 150 mm links oder rechts der vorgeschlagenen Position und
  • höchstens 300 mm über oder unter der vorgeschlagenen Höhe.

Gibt es keinen solchen Anschluss, aber einen derselben Art an der Wand, nimmt EFS den entlang der Wand nächstgelegenen und druckt, wie weit links oder rechts er liegt. Die Höhe druckt es dann nicht.

Achtung

Eine rote Zeile mit kleinem Versatz, z. B. 20 mm rechts davon, bedeutet, dass die Position entlang der Wand stimmt, die Höhe aber nicht. Vergleichen Sie die Höhe in der Tabelle mit der Höhe ab Boden des eingezeichneten Anschlusses.

Woher das Programm Höhen und Positionen nimmt

Nichts wird von Hand eingegeben. EFS misst das Modell im Moment des Exports:

  • Position entlang der Wand ist der Abstand vom Wandanfang, vom Raum aus gesehen. Bei Schränken misst EFS alle ihre sichtbaren Platten; bei Öffnungen und Anschlüssen nimmt es Ab Wandanfang.
  • Höhen gelten ab Boden. Bei Schränken misst EFS den Korpus: Die Füße zählen nicht mit, heben aber den Korpus an. Ein 720 mm hoher Schrank auf 100-mm-Füßen hat seinen Korpus von 100 bis 820 mm.
  • Ein Hängeschrank ist ein Schrank, bei dem das Kästchen Hängeschrank angehakt ist. Seine Höhe kommt aus dem Feld Höhe Hängeschränke im Panel Szeneneigenschaften (standardmäßig 1430 mm). Siehe Hängeschränke, Hochschränke und Klappen.
  • Ein Hochschrank ist ein Schrank, dessen Korpus 1500 mm oder höher ist. Die übrigen sind Unterschränke.
  • Die Wand des Schranks ist die Wand, die Z-Rotation angibt: 0° A, 90° B, 180° C, 270° D.
  • Die Arbeitsplatte wird gezeichnet, wenn sie mit der Schaltfläche Arbeitsplatte über Auswahl erstellt wurde. Auf der Wandansicht reicht sie von der Unter- bis zur Oberkante der Arbeitsplatte, und ihre Oberkante kommt in die Montagehöhen.
  • Die Höhe der Wand auf der Wandansicht ist die Höhe des Raums.

Öffnungen und Anschlüsse im PDF

In der Box Öffnungen und Anschlüsse Grundriss Wandansicht Installationsplan
Fenster blaue Linie an der Wand Rechteck Fenster, Maß der Brüstungshöhe, Breite in der oberen Maßkette Tabelle Öffnungen
Tür braune Linie an der Wand Rechteck Tür, Breite in der oberen Maßkette Tabelle Öffnungen
Steckdose, 400-V-Anschluss, Wasser, Abfluss, Gas rotes Symbol neben der Wand roter Punkt mit dem Symbol, Maße ab Wandanfang und ab Boden Tabelle Im Raum eingezeichnete Anschlüsse und der Vergleich in Von den Elementen benötigte Anschlüsse
Bemerkung – – Spalte Bemerkung

Was das PDF nicht zeigt

  • Ecken, Pfeiler und die Dachschräge. Auf Grundriss und Wandansichten ist der Raum ein Rechteck. Muss der Monteur davon wissen, schreiben Sie es in Bemerkung.
  • Sockel, Passblenden, Abschlusswangen und Abdeckboden. Gezeichnet werden Schränke und Arbeitsplatten. Eine schmale Lücke zur Wand, in die eine Passblende kommt, ist in der Maßkette zu sehen.
  • Mit Shift+F ausgeblendete Fronten. Die Schränke sind dann auf dem Grundriss um die Frontstärke flacher. Holen Sie die Fronten vor dem Export zurück.
  • Stromkreise und Rohrdurchmesser. Der Plan gibt Positionen und Höhen an. Schreiben Sie den Rest in Bemerkung.

Häufige Probleme und Lösungen

Ich sehe die Schaltfläche Raumdokumentation (PDF) nicht. Der Raum ist nicht eingeschaltet, oder die Box Öffnungen und Anschlüsse ist geschlossen. Haken Sie im Panel Raumeigenschaften Raum anzeigen an und öffnen Sie die Box.

Ein Klick auf die Schaltfläche meldet, dass Exporte deaktiviert sind. Die Testphase oder das Abonnement ist abgelaufen. Siehe Wenn die Testphase oder das Abonnement endet.

Die Meldung Blenden Sie zuerst den Raum ein… Der Raum wurde gelöscht, aber das Kästchen blieb angehakt. Entfernen Sie den Haken bei Raum anzeigen, setzen Sie ihn erneut und geben Sie die Raummaße wieder ein.

Ein Schrank steht auf der Wandansicht der falschen Wand. Der Schrank hat die falsche Z-Rotation. Ein Schrank an Wand D muss 270° haben, an Wand B 90°. Drehen Sie ihn mit R oder der Schaltfläche Z-Rotation und schieben Sie ihn zurück an seinen Platz.

Der Eckschrank steht nur auf einer Wandansicht. Das ist so vorgesehen: Der Eckschrank gehört zu der Wand, die seine Z-Rotation angibt. An der anderen Wand bleibt eine Lücke in der Maßkette.

Spüle oder Kochfeld haben im Plan keine Anschlüsse. Die Arbeitsplatte hat keinen Ausschnitt, und der Schrankname enthält kein Wort aus der Tabelle Geräte. Fügen Sie der Arbeitsplatte einen Ausschnitt hinzu oder benennen Sie den Schrank um, z. B. in „Spüle 80“.

Die Steckdose für die Dunstabzugshaube ist rot, aber an der Wand ist eine Steckdose. Das ist die Steckdose über der Arbeitsplatte. Fügen Sie eine eigene Steckdose für die Dunstabzugshaube auf der Kochfeldachse hinzu, etwa 2150 mm ab Boden.

Eine Zeile ist rot, zeigt aber nur wenige Millimeter. Die Position entlang der Wand stimmt; die Höhe weicht um mehr als 300 mm ab. Korrigieren Sie die Höhe ab Boden des Anschlusses.

Der Geschirrspüler hat im Plan keine Anschlüsse. An seiner Stelle steht kein Schrank mit „Geschirrspüler“ im Namen. Zeichnen Sie Steckdose, Wasser und Abfluss selbst ein.

Zwei Schränke sind auf der Wandansicht ein breites Rechteck mit einer Kennzeichnung. Sie sind in der Box Verknüpfungen verknüpft. Sollen sie getrennt sein, leeren Sie das Feld Linke Seite, Rechte Seite, Oberhalb oder Unterhalb, das den Nachbarn enthält.

Eine Wand hat keine eigene Wandansicht. Diese Wand hat keinen Schrank, keine Arbeitsplatte, keine Öffnung und keinen Anschluss.

Die Datei heißt Projekt_raumdokumentation.pdf, und der Seitenkopf hat keinen Namen. Das Projekt ist nicht gespeichert und hat keinen Namen. Speichern Sie das Projekt (Ctrl+S) oder geben Sie im Panel Web-Veröffentlichung im Feld Name einen Namen ein.

Die Schränke sind auf dem Grundriss flacher als in der 3D-Ansicht. Die Fronten sind mit Shift+F ausgeblendet. Holen Sie sie mit dem Fronten-Symbol in der Kopfleiste zurück und exportieren Sie erneut.

Tastenkürzel in diesem Kapitel

Taste Aktion
Enter Den Export im Speicherfenster bestätigen
Shift+F Die Fronten ausblenden (vor dem Export zurückholen)
R Den Schrank um 90° drehen, damit er an die richtige Wand kommt
Ctrl+S Das Projekt speichern

Alle Tastenkürzel finden Sie im Kapitel Tastenkürzel.

Weiter

Nächstes Kapitel: Ein Angebot für den Kunden
