Dokumentacja pomieszczenia dla monterów¶
Gdy kuchnia jest rozplanowana, EFS jednym kliknięciem tworzy PDF dla monterów i elektryka: rzut pomieszczenia, widok każdej ściany z wymiarami oraz plan instalacji z wysokościami montażu i instalacjami. W planie instalacji EFS porównuje narysowane instalacje z tymi, których potrzebują zlew, płyta grzewcza, okap, piekarnik, lodówka i zmywarka, i pokazuje na zielono i na czerwono, co jest na miejscu, a czego brakuje.
Film: B07 Dokumentacja pomieszczenia dla monterów
Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).
Zanim zaczniesz¶
- Pomieszczenie jest włączone, z wymiarami, otworami i instalacjami. Zobacz Pomieszczenie, otwory i instalacje.
- Szafki stoją przy swojej ścianie: Obrót Z 0° dla ściany A, 90° dla ściany B, 180° dla ściany C, 270° dla ściany D. Dzięki temu EFS wie, na który widok ściany trafia szafka (zobacz Ściany A, B, C i D).
- Blat ma wycięcia pod zlew i płytę grzewczą. EFS bierze oś zlewu i płyty grzewczej z wycięć. Zobacz Blat: wycięcia i łączenie narożne.
- Projekt jest zapisany i ma nazwę. Nazwa trafia do nagłówka każdej strony i do nazwy pliku.
- Fronty nie są ukryte. Jeśli są ukryte przez Shift+F, przywróć je ikoną frontów w nagłówku rzutni 3D.
- Twój okres próbny, subskrypcja lub licencja dożywotnia jest aktywna. Gdy się skończy, eksport jest zablokowany (zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie).
Przebieg pracy z filmu¶
Film używa gotowej kuchni „Kuchnia Nowak” z poprzednich rozdziałów: pomieszczenie 3232 × 2400 × 2600 mm z oknem na ścianie B i drzwiami na ścianie C; szafka narożna, szafka zlewowa, miejsce na zmywarkę i szafka z szufladami na ścianie A; szafki górne na ścianie A; szafka z szufladami i szafka wysoka na lodówkę na ścianie D.
- Na karcie EFS otwórz Właściwości pomieszczenia, a potem sekcję Otwory i instalacje.
- Kliknij Dokumentacja pomieszczenia (PDF).
- W oknie zapisu EFS proponuje nazwę
Kuchnia Nowak_dokumentacja_pomieszczenia.pdfw folderze projektu. Kliknij niebieski przycisk Dokumentacja pomieszczenia (PDF) w prawym dolnym rogu. - Otwórz PDF. Pierwsza strona to rzut, potem widoki ścian A, B, C i D, a ostatnia to plan instalacji.
- W planie instalacji, w tabeli Instalacje potrzebne szafkom, woda i odpływ dla zlewu oraz przyłącze 400 V dla płyty grzewczej są zielone. Dwa wiersze są czerwone: gniazdko dla okapu ma 582 mm na lewo od tego, a gniazdko dla lodówki jest nienarysowane.

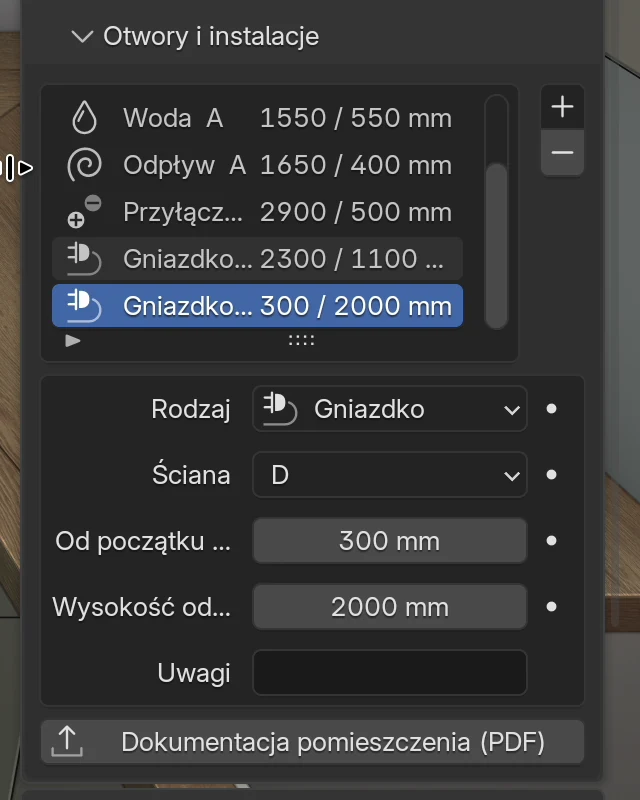

- Dodaj gniazdko dla lodówki: w sekcji Otwory i instalacje kliknij +, wybierz Gniazdko, ustaw Ściana D, Od początku ściany 300 mm i Wysokość od podłogi 2000 mm.
- Wyeksportuj ponownie. Wiersz lodówki jest teraz zielony.
Eksport¶

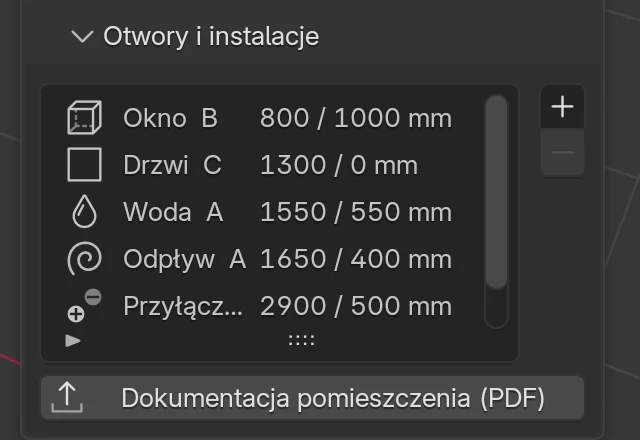

Przycisk Dokumentacja pomieszczenia (PDF) jest na dole sekcji Otwory i instalacje, w panelu Właściwości pomieszczenia. Jest widoczny tylko wtedy, gdy zaznaczone jest Pokaż pomieszczenie.
- Kliknij Dokumentacja pomieszczenia (PDF).

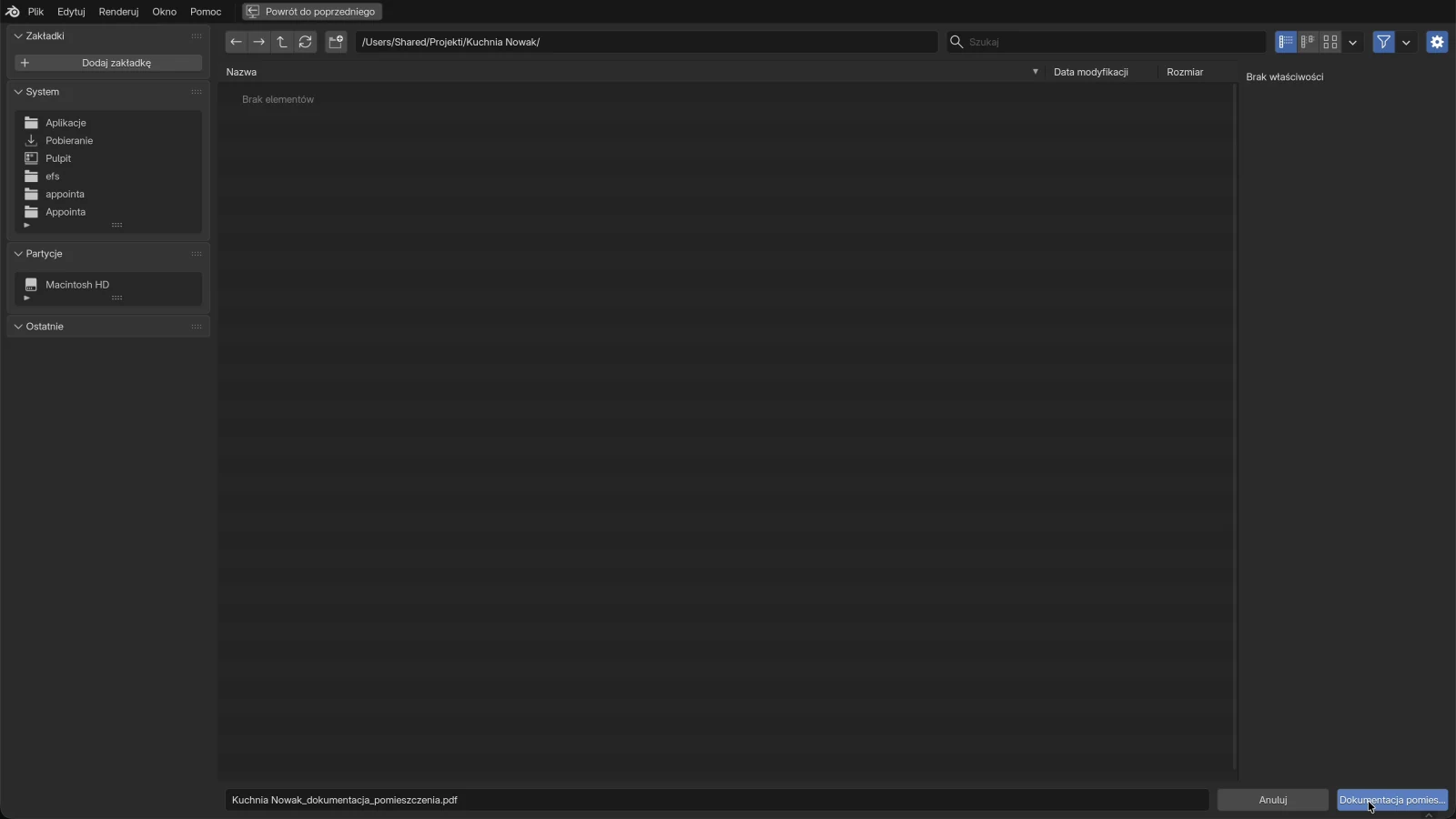

- Otwiera się okno zapisu z proponowaną nazwą i folderem.
- W razie potrzeby zmień folder lub nazwę.
- Kliknij niebieski przycisk Dokumentacja pomieszczenia (PDF) lub naciśnij Enter. Anuluj rezygnuje z eksportu.
- Na dole okna EFS zgłasza Wyeksportowano dokumentację pomieszczenia, stron: 6. Liczba stron zależy od projektu.
Ustawienia eksportu¶
Eksport nie ma własnych opcji. Wybierasz tylko folder i nazwę pliku. Wszystko inne pochodzi z projektu.
| Co | Skąd pochodzi | Domyślnie |
|---|---|---|
| Folder | Folder, w którym zapisany jest projekt. | folder projektu |
| Nazwa pliku | Nazwa projektu, a po niej _dokumentacja_pomieszczenia.pdf. Nazwa projektu to pole Nazwa w panelu Publikacja online; dopóki jej nie wpiszesz, używana jest nazwa pliku .blend, a dla niezapisanego projektu Projekt. |
<nazwa projektu>_dokumentacja_pomieszczenia.pdf |
| Nazwa w nagłówku strony | Ta sama nazwa projektu, w prawym górnym rogu każdej strony. W niezapisanym projekcie bez nazwy pozostaje pusta. | nazwa projektu |
| Język | Język interfejsu. Przy polskim interfejsie strony są po polsku, a plik nazywa się …_dokumentacja_pomieszczenia.pdf; przy angielskim są po angielsku, a plik nazywa się …_room_documentation.pdf; przy chorwackim po chorwacku i …_dokumentacija_prostora.pdf. |
język interfejsu |
| Zawartość | Pomieszczenie, otwory i instalacje, szafki, blaty z wycięciami. | – |
Zasady:
- Jeśli w folderze jest już plik o tej samej nazwie, eksport go zastępuje.
- Dokumentacja pomieszczenia nie wchodzi w skład Pakiet produkcyjny. Eksportuj ją tym przyciskiem (zobacz Pakiet produkcyjny i zamówienie u dostawcy).
- PDF ma format A4, poziomo. Wszystkie wymiary są w milimetrach.
Co jest na której stronie¶
| Strona | Tytuł | Co pokazuje | Kiedy jest |
|---|---|---|---|
| 1 | Rzut | Pomieszczenie z góry: szafki, okna, drzwi, instalacje, wymiary wzdłuż ścian. | zawsze |
| 2–5 | Ściana A · widok … Ściana D · widok | Każda ściana widziana z pomieszczenia: szafki, blat, otwory, instalacje, wymiary. | dla każdej ściany z szafką, blatem, otworem lub instalacją |
| ostatnia | Plan instalacji | Wysokości montażu, tabela otworów, narysowane instalacje i instalacje potrzebne szafkom. Jeśli jest długi, ciągnie się na następnej stronie. | zawsze |
Każda strona ma tytuł w lewym górnym rogu i nazwę projektu w prawym górnym. „Kuchnia Nowak” ma sześć stron: rzut, cztery widoki ścian i plan instalacji.
Wskazówka
Wyślij plan instalacji elektrykowi i hydraulikowi, zanim przyjdą na miejsce, gdy instalacje można jeszcze przenieść. Monterowi daj cały PDF: rzut i widoki ścian pokazują, gdzie stoi każda szafka i na jakiej wysokości.
Oznaczenia szafek¶
Na rzucie i widokach ścian szafki są oznaczone E1, E2, E3… Na widoku ściany po oznaczeniu jest nazwa szafki, np. E2 Szafka zlewowa 800. Dzięki temu z rzutu odnajdziesz, o którą szafkę chodzi.
- Szafka dostaje oznaczenie przy pierwszym eksporcie i zachowuje je w zapisanym projekcie. Nowa szafka dostaje następny wolny numer.
- Numery nie biegną po kolei wzdłuż ściany.
- Widok ściany pokazuje najwyżej 18 znaków nazwy.
- Szafki powiązane w sekcji Powiązania (z lewej, z prawej, powyżej, poniżej) są rysowane jako jedna szafka: jeden prostokąt nad wszystkimi, z oznaczeniem i nazwą szafki, w której polach są wpisane. Dlatego szafka wysoka na lodówkę, zbudowana z trzech korpusów, to jedna szafka E9 Lodówka. Zobacz Powiązania.
Symbole instalacji¶
| Symbol | Instalacja |
|---|---|
| Gn | Gniazdko |
| 400 | Przyłącze 400 V |
| W | Woda |
| O | Odpływ |
| Gz | Gaz |
Symbole są czerwone: na rzucie obok ściany, a na widoku ściany nad czerwoną kropką, która oznacza środek instalacji.
Rzut¶
Pomieszczenie widziane z góry: Ściana A jest na górze strony, Ściana B po prawej, Ściana C na dole, a Ściana D po lewej.
| Co | Jak jest rysowane |
|---|---|
| Pomieszczenie | Prostokąt Szerokość × Głębokość, grubą linią. |
| Szafki dolne i wysokie | Wypełnione jasnoniebieskie prostokąty z oznaczeniem (E1…) pośrodku. |
| Szafki górne | Szary przerywany obrys z oznaczeniem, nad szafkami dolnymi. |
| Okno | Gruba niebieska linia na ścianie, szeroka jak okno. |
| Drzwi | Gruba brązowa linia na ścianie, szeroka jak drzwi. |
| Instalacje | Czerwony symbol (Gn, 400, W, O, Gz) obok ściany, w miejscu instalacji. |
| Wymiary wzdłuż ściany | Łańcuch wymiarowy poza pomieszczeniem: końce szafek dolnych i wysokich wzdłuż tej ściany, od narożnika do narożnika. Tylko wzdłuż ściany z szafkami dolnymi lub wysokimi; szafek górnych nie ma w łańcuchu. |
| Wymiary całkowite | Szerokość pomieszczenia nad ścianą A, Głębokość na prawo od ściany B. |
W filmie łańcuch wzdłuż ściany A pokazuje 1182, 800, 600, 600 i 50 mm: szafka narożna, zlew, miejsce na zmywarkę, szafka z szufladami i szczelina do ściany B.
Widok ściany¶
Każda ściana widziana z pomieszczenia, przodem do ściany. Początek ściany jest po lewej, jak w sekcji Otwory i instalacje.
| Co | Jak jest rysowane |
|---|---|
| Ściana | Prostokąt o długości ściany i wysokości równej Wysokość pomieszczenia. |
| Szafki dolne i wysokie | Jasnoniebieskie prostokąty od dołu do góry korpusu, z oznaczeniem i nazwą. Nóżki nie są rysowane, więc pod szafką aż do podłogi zostaje pusty pas. |
| Szafki górne | Jasnoszare prostokąty z oznaczeniem i nazwą. |
| Blat | Beżowy pas od dolnej do górnej krawędzi blatu. |
| Okno, drzwi | Jasnoniebieski prostokąt z podpisem Okno lub Drzwi. Okno ma wymiar wysokości parapetu od podłogi. |
| Instalacje | Czerwona kropka i symbol. Każda ma dwa wymiary: poziomy od początku ściany i pionowy od podłogi. |
| Dolny łańcuch wymiarowy | Końce szafek dolnych i wysokich, od początku do końca ściany. Pod nim całkowita długość ściany. |
| Górny łańcuch wymiarowy | Końce szafek górnych i otworów. |
| Łańcuch wysokości po prawej | Od podłogi do sufitu, przez wszystkie kluczowe wysokości: dół korpusów szafek dolnych, góra korpusu, górna krawędź blatu, dolna i górna krawędź szafek górnych, góra szafek wysokich. |
Przykład z filmu, ściana A: łańcuch wysokości po prawej to 100, 720, 38, 572, 720 i 450 mm. Są to nóżki, korpus szafki dolnej, blat, odstęp do szafek górnych, szafki górne i odstęp do sufitu, razem 2600 mm.
Informacja
Szafka narożna należy tylko do jednej ściany, tej, którą wskazuje jej Obrót Z. Na widoku drugiej ściany jej miejsce zostaje puste, a w dolnym łańcuchu wymiarowym widać je jako lukę. W filmie szafka narożna jest na widoku ściany A, a na widoku ściany D łańcuch kończy się luką 1200 mm.
Plan instalacji¶
Ostatnia strona. Na górze jest napisane: Położenia od początku ściany (patrząc z pomieszczenia na ścianę, początek jest po lewej), wysokości od podłogi, w mm.
Wysokości montażu¶
Dla każdej ściany z szafkami: wysokości od podłogi w mm. Wiersz jest drukowany tylko wtedy, gdy na ścianie jest to, co opisuje.
| Wiersz | Co to jest | Kuchnia Nowak, ściana A |
|---|---|---|
| Szafki dolne, góra korpusu | Górna krawędź najwyższego korpusu szafki dolnej, mierzona od podłogi (nóżki są pod korpusem). | 820 |
| Blat, góra | Górna krawędź blatu wzdłuż tej ściany. | 858 |
| Szafki górne, dół | Dolna krawędź najniższej szafki górnej. | 1430 |
| Szafki górne, góra (szyna montażowa ok. 20 mm niżej) | Górna krawędź najwyższej szafki górnej. Szyna montażowa na zawieszki jest ok. 20 mm niżej. | 2150 |
| Szafki wysokie, góra | Góra najwyższej szafki wysokiej. | – (na ścianie D: 2150) |
Jeśli w pomieszczeniu nie ma szafki, zamiast wysokości jest napisane W pomieszczeniu nie ma jeszcze szafek.
Otwory¶
Tabela okien i drzwi z sekcji Otwory i instalacje, według ścian, a wzdłuż każdej ściany po kolei od jej początku.
| Kolumna | Co to jest |
|---|---|
| Otwór | Okno lub Drzwi |
| Ściana | A, B, C lub D |
| Od początku ściany | Do lewej krawędzi otworu |
| Szerokość, Wysokość | Wymiary otworu |
| Parapet / od podłogi | Wysokość od podłogi: parapet okna, 0 dla drzwi |
| Uwagi | Tekst z pola Uwagi |
Tabela nie jest drukowana, jeśli nie ma otworów.
Instalacje narysowane w pomieszczeniu¶
Wszystkie instalacje z sekcji Otwory i instalacje: Instalacja, Ściana, Od początku ściany, Wysokość, Dla i Uwagi.
Kolumna Dla mówi, któremu urządzeniu służy instalacja, gdy jest tam, gdzie to urządzenie jej potrzebuje (zobacz Kiedy instalacja jest na miejscu). W przeciwnym razie pokazuje —. W filmie woda i odpływ służą zlewowi, przyłącze 400 V płycie grzewczej, a gniazdko nad blatem niczemu.
Jeśli nie narysowano żadnej instalacji, zamiast tabeli jest napisane Jeszcze żadnej nie narysowano…
Instalacje potrzebne szafkom¶
Instalacje, które EFS proponuje na podstawie szafek i wycięć w blacie: Instalacja, Dla, Ściana, Od początku ściany, Wysokość i W pomieszczeniu.
| W pomieszczeniu | Kolor wiersza | Co oznacza |
|---|---|---|
| narysowane | zielony | Na tej ścianie jest narysowana instalacja tego rodzaju, tam gdzie urządzenie jej potrzebuje. |
| N mm na lewo od tego | czerwony | Na tej ścianie jest instalacja tego rodzaju, ale nie na miejscu. Najbliższa jest N mm w stronę początku ściany. |
| N mm na prawo od tego | czerwony | To samo, N mm w stronę końca ściany. |
| nienarysowane | czerwony | Na tej ścianie nie ma instalacji tego rodzaju. |
Pod tabelą jest napisane: Położenia wynikają z szafek i wycięć w blacie; sprawdź je z instrukcjami instalacji producentów urządzeń.
Jeśli wśród szafek nie ma zlewu, płyty grzewczej, piekarnika, lodówki ani zmywarki, zamiast tabeli jest napisane Wśród szafek nie ma zlewu, płyty grzewczej, piekarnika, lodówki ani zmywarki…
Wynik z filmu, przed dodaniem gniazdka dla lodówki:
| Instalacja | Dla | Ściana | Od początku ściany | Wysokość | W pomieszczeniu |
|---|---|---|---|---|---|
| Woda | Zlew | A | 1582 | 500 | narysowane |
| Odpływ | Zlew | A | 1582 | 450 | narysowane |
| Przyłącze 400 V | Płyta grzewcza | A | 2882 | 500 | narysowane |
| Gniazdko | Okap | A | 2882 | 2150 | 582 mm na lewo od tego |
| Gniazdko | Lodówka | D | 300 | 2000 | nienarysowane |
Gniazdko dla okapu jest czerwone, bo jedyne gniazdko narysowane na ścianie A to gniazdko nad blatem (2300 mm od początku). EFS bierze je jako najbliższe i zgłasza, że jest 582 mm na lewo od osi płyty grzewczej.
Skąd EFS wie, jakie instalacje są potrzebne¶
Urządzenia¶
EFS szuka urządzeń w dwóch miejscach:
- Wycięcia w blacie. Wycięcie pod zlew daje oś zlewu, wycięcie pod płytę grzewczą oś płyty grzewczej. Oś to środek wycięcia. Zobacz Blat: wycięcia i łączenie narożne.
- Nazwy szafek. Jeśli nazwa szafki zawiera jedno ze słów z tabeli, szafka jest tym urządzeniem, a jej oś to środek szafki. Wielkość liter nie ma znaczenia. Rozpoznawane są też nazwy tych urządzeń i wbudowanych szablonów urządzeń w pozostałych językach interfejsu.
| Urządzenie (kolumna Dla) | Rozpoznawane po | Instalacje i Wysokość od podłogi |
|---|---|---|
| Zlew | wycięciu pod zlew; nazwie ze słowem „zlew”, „sink” lub „sudoper” (np. Szafka zlewowa 800) | Woda 500 mm, Odpływ 450 mm |
| Płyta grzewcza | wycięciu pod płytę grzewczą; nazwie ze słowami „płyta grzewcza”, „hob”, „cooktop” lub „kuhanje” | Przyłącze 400 V 500 mm |
| Okap | pojawia się z każdą płytą grzewczą, na tej samej osi | Gniazdko 2150 mm |
| Piekarnik | nazwie ze słowem „piekarnik”, „oven”, „pećnic” lub „pecnic” (Piekarnik, Słupek piekarnikowy…) | Gniazdko 300 mm |
| Lodówka | nazwie ze słowem „lodówka”, „fridge”, „hladnjak”, „frižider” lub „frizider” | Gniazdko 2000 mm |
| Zmywarka | nazwie ze słowem „zmywarka”, „dishwasher” lub „perilica” | Gniazdko 300 mm, Woda 400 mm, Odpływ 400 mm |
Zasady:
- Urządzenie jest na ścianie swojej szafki lub swojego blatu. Blat należy do ściany, do której jest najbliżej.
- Jeśli na ścianie jest wycięcie pod zlew, szafka ze słowem „zlew” w nazwie na tej samej ścianie (np. Szafka zlewowa 800) nie dodaje drugiego zlewu. To samo dotyczy płyty grzewczej.
- Jeśli nazwa zawiera słowa dwóch urządzeń, wygrywa dłuższe słowo. Szafka o nazwie „Zlew i zmywarka” jest zmywarką.
- Słowo musi wystąpić w nazwie w takiej formie jak w tabeli: „Szafka pod zmywarkę” czy „Szafka na lodówkę” nie zostaną rozpoznane. Nazwij taką szafkę np. „Zmywarka 60” lub „Lodówka”.
- Każde „perilica” (po chorwacku urządzenie piorące lub zmywające) oznacza zmywarkę, nawet w nazwie „Perilica rublja” (pralka).
- Wysokości w tabeli to wartości domyślne EFS, nie pochodzą z katalogów urządzeń. Sprawdź je z instrukcją producenta.
- Żadne urządzenie nie wymaga gazu. Narysowany gaz jest na rzucie, na widoku ściany i w tabeli narysowanych instalacji, ale nie w porównaniu.
Wskazówka
Miejsce na zmywarkę zwykle nie ma szafki, więc nie są dla niego proponowane żadne instalacje. Narysuj je samodzielnie: Gniazdko, Woda i Odpływ na ścianie za zmywarką. Pojawią się w tabeli narysowanych instalacji, z — w kolumnie Dla.
Kiedy instalacja jest na miejscu¶
Proponowana instalacja ma status narysowane, gdy na tej samej ścianie jest narysowana instalacja tego samego rodzaju:
- najwyżej 150 mm na lewo lub na prawo od proponowanego położenia oraz
- najwyżej 300 mm powyżej lub poniżej proponowanej wysokości.
Jeśli takiej instalacji nie ma, ale na ścianie jest instalacja tego samego rodzaju, EFS bierze najbliższą wzdłuż ściany i drukuje, o ile jest przesunięta w lewo lub w prawo. Wysokości wtedy nie drukuje.
Uwaga
Czerwony wiersz z małym przesunięciem, np. 20 mm na prawo od tego, oznacza, że położenie wzdłuż ściany jest dobre, ale wysokość nie. Porównaj Wysokość w tabeli z polem Wysokość od podłogi narysowanej instalacji.
Skąd program bierze wysokości i położenia¶
Nic nie wpisuje się ręcznie. EFS mierzy model w chwili eksportu:
- Położenie wzdłuż ściany to odległość od początku ściany, patrząc z pomieszczenia. W szafkach EFS mierzy wszystkie ich widoczne płyty; w otworach i instalacjach bierze Od początku ściany.
- Wysokości są liczone od podłogi. W szafkach EFS mierzy korpus: nóżki nie są liczone, ale podnoszą korpus. Szafka na nóżkach 100 mm o wysokości 720 mm ma korpus od 100 do 820 mm.
- Szafka górna to szafka z zaznaczonym polem Szafka górna. Jej wysokość pochodzi z pola Wysokość szafek górnych w panelu Właściwości sceny (domyślnie 1430 mm). Zobacz Szafki górne, szafki wysokie i klapy.
- Szafka wysoka to szafka, której korpus ma 1500 mm wysokości lub więcej. Pozostałe są szafkami dolnymi.
- Ściana szafki to ściana wskazana przez Obrót Z: 0° A, 90° B, 180° C, 270° D.
- Blat jest rysowany, jeśli powstał przyciskiem Blat na wybranych. Na widoku ściany biegnie od dolnej do górnej krawędzi blatu, a jego górna krawędź trafia do tabeli Wysokości montażu.
- Wysokość ściany na widoku to Wysokość pomieszczenia.
Otwory i instalacje w PDF¶
| W sekcji Otwory i instalacje | Rzut | Widok ściany | Plan instalacji |
|---|---|---|---|
| Okno | niebieska linia na ścianie | prostokąt Okno, wymiar wysokości parapetu, szerokość w górnym łańcuchu wymiarowym | tabela Otwory |
| Drzwi | brązowa linia na ścianie | prostokąt Drzwi, szerokość w górnym łańcuchu wymiarowym | tabela Otwory |
| Gniazdko, Przyłącze 400 V, Woda, Odpływ, Gaz | czerwony symbol obok ściany | czerwona kropka z symbolem, wymiary od początku ściany i od podłogi | tabela Instalacje narysowane w pomieszczeniu i porównanie w Instalacje potrzebne szafkom |
| Uwagi | – | – | kolumna Uwagi |
Czego PDF nie pokazuje¶
- Narożniki, filary i skos. Na rzucie i widokach ścian pomieszczenie jest prostokątem. Jeśli monter ma o nich wiedzieć, wpisz je w Uwagi.
- Cokół, blendy, panele maskujące i gzyms. Rysowane są szafki i blaty. Wąską szczelinę do ściany, w której stanie blenda, widać w łańcuchu wymiarowym.
- Fronty ukryte przez Shift+F. Szafki są wtedy na rzucie płytsze o grubość frontu. Przywróć fronty przed eksportem.
- Obwody elektryczne i średnice rur. Plan podaje położenia i wysokości. Resztę wpisz w Uwagi.
Częste problemy i rozwiązania¶
Nie widać przycisku Dokumentacja pomieszczenia (PDF). Pomieszczenie nie jest włączone albo sekcja Otwory i instalacje jest zamknięta. W panelu Właściwości pomieszczenia zaznacz Pokaż pomieszczenie i otwórz sekcję.
Po kliknięciu przycisku program zgłasza, że eksporty są wyłączone. Okres próbny lub subskrypcja się skończyły. Zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie.
Komunikat Najpierw włącz pomieszczenie… Pomieszczenie zostało usunięte, ale pole wyboru zostało zaznaczone. Odznacz i ponownie zaznacz Pokaż pomieszczenie, a potem ponownie wpisz wymiary pomieszczenia.
Szafka jest na widoku niewłaściwej ściany. Szafka ma zły Obrót Z. Szafka wzdłuż ściany D musi mieć 270°, wzdłuż ściany B 90°. Obróć ją klawiszem R lub przyciskiem Obrót Z i przesuń z powrotem na miejsce.
Szafka narożna jest tylko na jednym widoku. Tak ma być: szafka narożna należy do ściany wskazanej przez jej Obrót Z. Na drugiej ścianie w łańcuchu wymiarowym zostaje luka.
Zlew lub płyta grzewcza nie ma instalacji w planie. Blat nie ma wycięcia, a nazwa szafki nie zawiera słowa z tabeli Urządzenia. Dodaj wycięcie w blacie albo zmień nazwę szafki, np. na „Zlew 80”.
Gniazdko dla okapu jest czerwone, choć na ścianie jest gniazdko. To gniazdko nad blatem. Dodaj osobne gniazdko dla okapu na osi płyty grzewczej, ok. 2150 mm od podłogi.
Wiersz jest czerwony, ale pokazuje tylko kilka milimetrów. Położenie wzdłuż ściany jest dobre; wysokość różni się o więcej niż 300 mm. Popraw Wysokość od podłogi instalacji.
Zmywarka nie ma instalacji w planie. W jej miejscu nie ma szafki ze słowem „zmywarka” w nazwie. Narysuj gniazdko, wodę i odpływ samodzielnie.
Dwie szafki są na widoku jednym szerokim prostokątem z jednym oznaczeniem. Są powiązane w sekcji Powiązania. Jeśli mają być osobno, wyczyść pole Lewa strona, Prawa strona, Powyżej lub Poniżej, w którym jest sąsiad.
Ściana nie ma własnego widoku. Na tej ścianie nie ma szafki, blatu, otworu ani instalacji.
Plik nazywa się Projekt_dokumentacja_pomieszczenia.pdf, a nagłówek nie ma nazwy. Projekt nie jest zapisany i nie ma nazwy. Zapisz projekt (Ctrl+S) albo wpisz Nazwa w panelu Publikacja online.
Szafki są na rzucie płytsze niż w rzutni 3D. Fronty są ukryte przez Shift+F. Przywróć je ikoną frontów w nagłówku i wyeksportuj ponownie.
Skróty w tym rozdziale¶
| Klawisz | Działanie |
|---|---|
| Enter | Potwierdza eksport w oknie zapisu |
| Shift+F | Ukrywa fronty (przywróć je przed eksportem) |
| R | Obraca szafkę o 90°, aby trafiła na właściwą ścianę |
| Ctrl+S | Zapisuje projekt |
Wszystkie skróty są w rozdziale Skróty klawiszowe.
Dalej¶
Następny rozdział: Oferta dla klienta
