Dokumentacija prostora za montere¶
Kad je kuhinja složena, EFS jednim klikom radi PDF za montere i električara: tlocrt prostorije, nacrt svakog zida s kotama i montažni plan s visinama montaže i instalacijama. U montažnom planu EFS usporedi instalacije koje si ucrtao s onima koje trebaju sudoper, ploča za kuhanje, napa, pećnica, hladnjak i perilica posuđa, pa zeleno i crveno pokaže što je na mjestu, a što nije.
Video: B07 Dokumentacija prostora za montere
Isti tok rada u videu od minute i pol.
Prije nego počneš¶
- Prostorija je uključena, s mjerama, otvorima i instalacijama. Vidi Prostorija, otvori i instalacije.
- Elementi su okrenuti prema svom zidu: Z rotacija 0° za zid A, 90° za zid B, 180° za zid C, 270° za zid D. Po tome EFS zna na čiji nacrt ide element (vidi Zidovi A, B, C i D).
- Radna ploča ima izreze za sudoper i ploču za kuhanje. Iz izreza EFS uzima os sudopera i ploče. Vidi Radna ploča: izrezi i kutni spoj.
- Projekt je spremljen i ima naziv. Naziv ide u zaglavlje svake stranice i u naziv datoteke.
- Fronte nisu skrivene. Ako si ih sakrio s Shift+F, vrati ih ikonom fronti u zaglavlju 3D pogleda.
- Probni period, pretplata ili doživotna licenca su aktivni. Kad istekne, izvoz je zaključan (vidi Kad probni period ili pretplata istekne).
Tok rada iz videa¶
U videu je gotova kuhinja "Kuhinja Horvat" iz prethodnih poglavlja: prostorija 3232 × 2400 × 2600 mm s prozorom na zidu B i vratima na zidu C, kutni element, sudoper, mjesto za perilicu posuđa i ladičar na zidu A, gornji elementi na zidu A, ladičar i visoki element za hladnjak na zidu D.
- U kartici EFS otvori Svojstva prostorije, pa okvir Otvori i instalacije.
- Klikni Dokumentacija prostora (PDF).
- U prozoru za spremanje EFS predloži naziv
Kuhinja Horvat_dokumentacija_prostora.pdfu mapi projekta. Klikni plavi gumb Dokumentacija prostora (PDF) desno dolje. - Otvori PDF. Prva stranica je tlocrt, zatim nacrti zidova A, B, C i D, a zadnja je montažni plan.
- U montažnom planu, u tablici Instalacije koje trebaju elementi, zeleni su voda i odvod za sudoper i priključak 400 V za ploču za kuhanje. Crvena su dva retka: utičnica za napu je 582 mm lijevo od ovoga, a utičnica za hladnjak nije ucrtano.

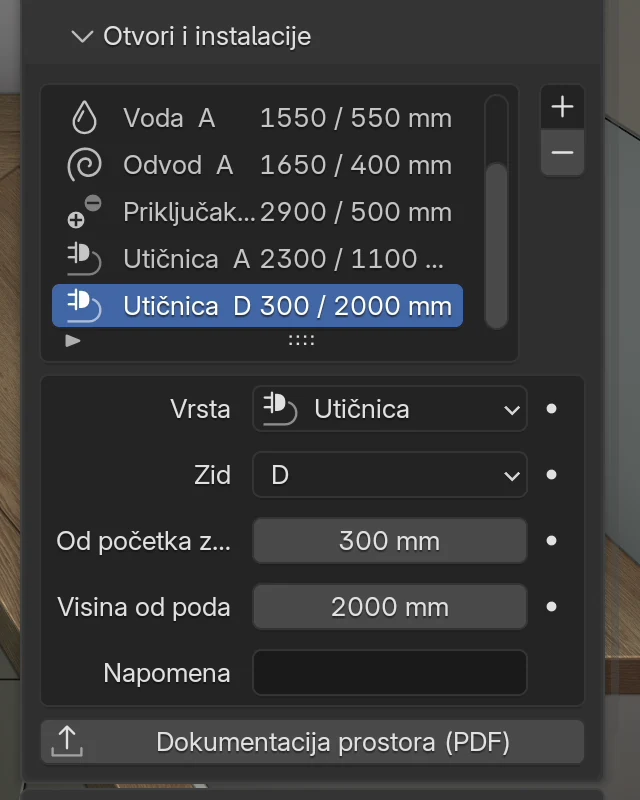

- Dodaj utičnicu za hladnjak: u okviru Otvori i instalacije klikni +, izaberi Utičnica, postavi Zid D, Od početka zida 300 mm i Visina od poda 2000 mm.
- Ponovi izvoz. Redak za hladnjak je sad zelen.
Izvoz¶

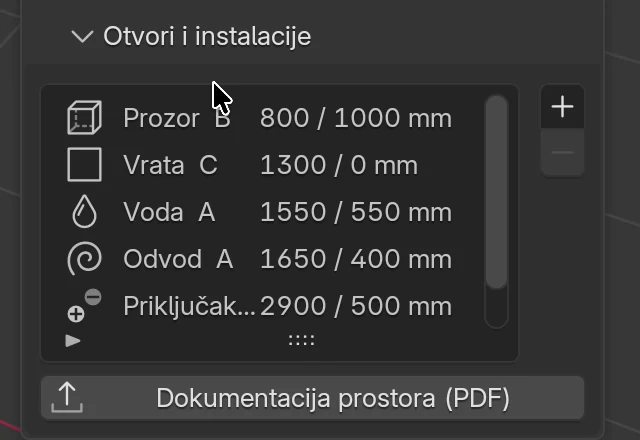

Gumb Dokumentacija prostora (PDF) je na dnu okvira Otvori i instalacije, u panelu Svojstva prostorije. Vidi se samo dok je Prikaži prostoriju uključeno.
- Klikni Dokumentacija prostora (PDF).

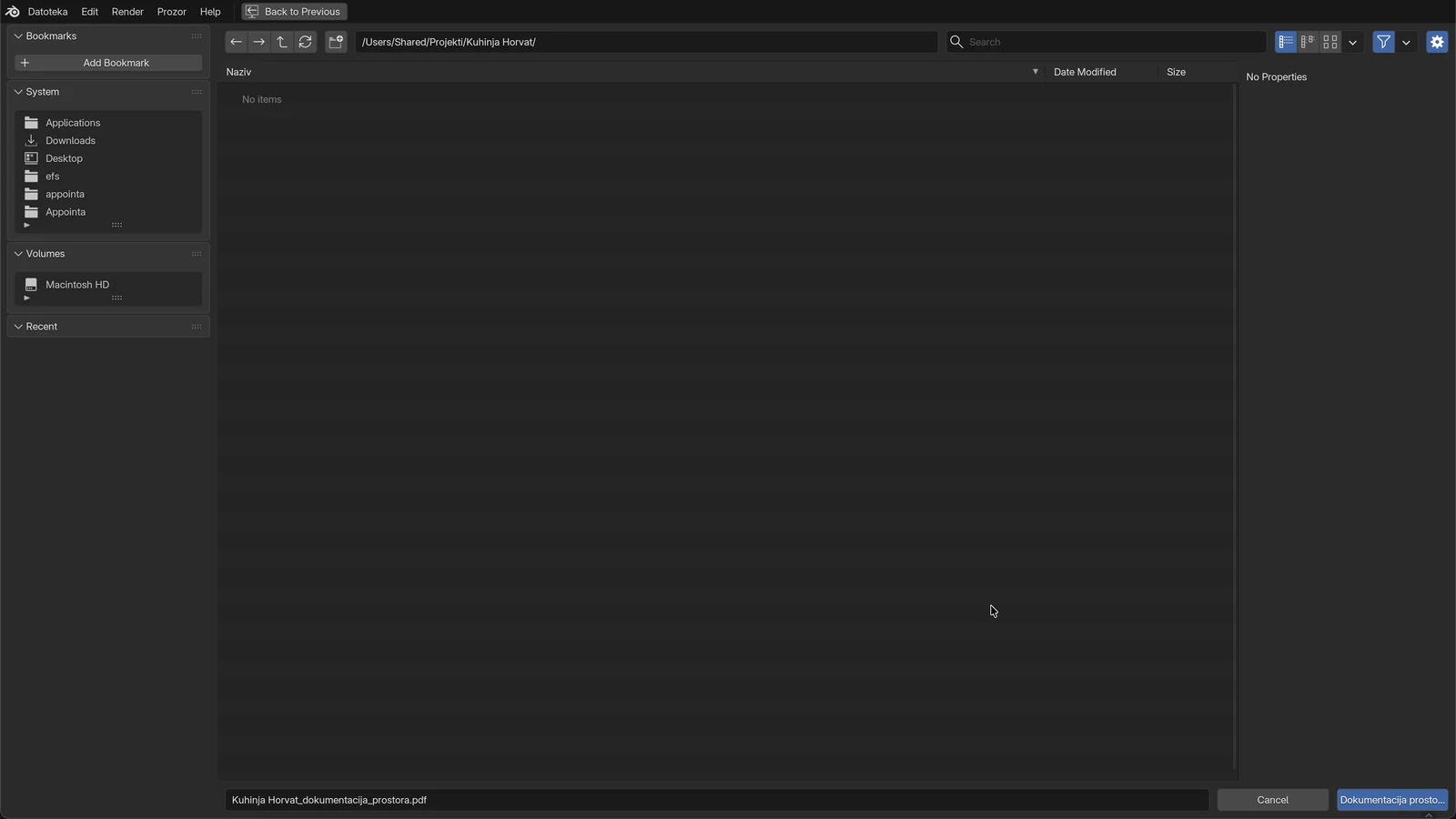

- Otvori se prozor za spremanje s predloženim nazivom i mapom.
- Po potrebi promijeni mapu ili naziv.
- Klikni plavi gumb Dokumentacija prostora (PDF) ili pritisni Enter. Cancel odustaje.
- Na dnu prozora EFS javi Dokumentacija prostora izvezena: 6 str. Broj stranica ovisi o projektu.
Postavke izvoza¶
Izvoz nema svojih opcija. Biraš samo mapu i naziv datoteke. Sve ostalo dolazi iz projekta.
| Što | Odakle dolazi | Zadano |
|---|---|---|
| Mapa | Mapa u kojoj je spremljen projekt. | mapa projekta |
| Naziv datoteke | Naziv projekta, pa _dokumentacija_prostora.pdf. Naziv projekta je polje Naziv u panelu Web objava; dok ga nisi upisao, uzima se naziv .blend datoteke, a za nespremljen projekt Projekt. |
<naziv projekta>_dokumentacija_prostora.pdf |
| Naziv u zaglavlju stranica | Isti naziv projekta, desno gore na svakoj stranici. Kod nespremljenog projekta bez naziva ostaje prazno. | naziv projekta |
| Jezik | Jezik sučelja. Na engleskom sučelju stranice su na engleskom, a datoteka se zove …_room_documentation.pdf. |
jezik sučelja |
| Sadržaj | Prostorija, otvori i instalacije, elementi, radne ploče s izrezima. | – |
Pravila:
- Ako u mapi već postoji datoteka istog naziva, izvoz je zamijeni.
- Dokumentacija prostora nije dio Proizvodnog paketa. Izvozi je ovim gumbom (vidi Proizvodni paket i narudžba).
- PDF je A4, položen. Sve mjere su u milimetrima.
Što je na kojoj stranici¶
| Stranica | Naslov | Što prikazuje | Kada je ima |
|---|---|---|---|
| 1 | Tlocrt | Prostorija odozgo: elementi, prozori, vrata, instalacije, kote po zidovima. | uvijek |
| 2–5 | Zid A · nacrt … Zid D · nacrt | Svaki zid gledan iz prostorije: elementi, radna ploča, otvori, instalacije, kote. | za svaki zid na kojem je element, radna ploča, otvor ili instalacija |
| zadnja | Montažni plan | Visine montaže, tablica otvora, ucrtane instalacije i instalacije koje trebaju elementi. Ako je duga, nastavlja se na sljedećoj stranici. | uvijek |
Svaka stranica ima naslov lijevo gore i naziv projekta desno gore. "Kuhinja Horvat" ima šest stranica: tlocrt, četiri nacrta i montažni plan.
Savjet
Montažni plan pošalji električaru i vodoinstalateru prije nego što dođu na gradilište, dok se instalacije još mogu premjestiti. Monteru daj cijeli PDF: tlocrt i nacrti pokazuju gdje ide koji element i na kojoj visini.
Oznake elemenata¶
Na tlocrtu i nacrtima elementi su označeni s E1, E2, E3… Na nacrtu zida uz oznaku piše i naziv elementa, npr. E2 Sudoperski 800. Tako s tlocrta nađeš o kojem je elementu riječ.
- Oznaku element dobije kod prvog izvoza i zadrži je u spremljenom projektu. Novi element dobije sljedeći slobodni broj.
- Brojevi ne idu redom uz zid.
- Na nacrtu se prikaže najviše 18 znakova naziva.
- Elementi povezani u okviru Povezani elementi (lijevo, desno, iznad, ispod) crtaju se kao jedan element: jedan pravokutnik preko svih, s oznakom i nazivom elementa u čijem su polju upisani. Tako je visoki element za hladnjak, složen od tri korpusa, jedan element E9 Hladnjak. Vidi Povezani elementi.
Znakovi instalacija¶
| Znak | Instalacija |
|---|---|
| U | Utičnica |
| 400 | Priključak 400 V |
| V | Voda |
| O | Odvod |
| P | Plin |
Znakovi su crveni, na tlocrtu uz zid, a na nacrtu iznad crvene točke koja je sredina instalacije.
Tlocrt¶
Prostorija gledana odozgo, s Zid A na vrhu stranice, Zid B desno, Zid C dolje i Zid D lijevo.
| Što | Kako je nacrtano |
|---|---|
| Prostorija | Pravokutnik Širina × Dubina, debelom crtom. |
| Donji i visoki elementi | Ispunjeni svijetloplavi pravokutnici s oznakom (E1…) u sredini. |
| Gornji elementi | Sivi isprekidani obris s oznakom, preko donjih. |
| Prozor | Debela plava crta na zidu, širine prozora. |
| Vrata | Debela smeđa crta na zidu, širine vrata. |
| Instalacije | Crveni znak (U, 400, V, O, P) uz zid, na mjestu instalacije. |
| Kote uz zid | Lanac kota izvan prostorije: krajevi donjih i visokih elemenata uz taj zid, od kuta do kuta. Samo uz zid s donjim ili visokim elementima; gornji elementi nisu u lancu. |
| Ukupne kote | Širina prostorije iznad zida A, Dubina desno od zida B. |
U videu lanac uz zid A glasi 1182, 800, 600, 600 i 50 mm: kutni element, sudoper, mjesto za perilicu posuđa, ladičar i razmak do zida B.
Nacrt zida¶
Svaki zid gledan iz prostorije prema zidu. Početak zida je lijevo, kao u okviru Otvori i instalacije.
| Što | Kako je nacrtano |
|---|---|
| Zid | Pravokutnik duljine zida i Visine prostorije. |
| Donji i visoki elementi | Svijetloplavi pravokutnici od dna do vrha korpusa, s oznakom i nazivom. Nogice se ne crtaju, pa je ispod elementa prazan pojas do poda. |
| Gornji elementi | Svijetlosivi pravokutnici s oznakom i nazivom. |
| Radna ploča | Bež traka, od donjeg do gornjeg ruba ploče. |
| Prozor, vrata | Svijetloplavi pravokutnik s natpisom Prozor ili Vrata. Uz prozor je kota parapeta od poda. |
| Instalacije | Crvena točka i znak. Svaka ima dvije kote: vodoravnu od početka zida i okomitu od poda. |
| Donji lanac kota | Krajevi donjih i visokih elemenata, od početka do kraja zida. Ispod njega ukupna duljina zida. |
| Gornji lanac kota | Krajevi gornjih elemenata i otvora. |
| Lanac visina desno | Od poda do stropa, kroz sve ključne visine: dno korpusa donjih elemenata, vrh korpusa, gornji rub radne ploče, donji i gornji rub gornjih elemenata, vrh visokih elemenata. |
Primjer iz videa, zid A: lanac visina desno je 100, 720, 38, 572, 720 i 450 mm. To su nogice, korpus donjih elemenata, radna ploča, razmak do gornjih elemenata, gornji elementi i razmak do stropa, ukupno 2600 mm.
Napomena
Kutni element pripada samo jednom zidu, onom prema svojoj Z rotacija. Na nacrtu drugog zida njegovo mjesto ostaje prazno, a u donjem lancu kota vidi se kao razmak. U videu je kutni element na nacrtu zida A, a na nacrtu zida D lanac završava razmakom od 1200 mm.
Montažni plan¶
Zadnja stranica. Na vrhu piše: Položaji od početka zida (gledano iz prostorije prema zidu, početak je lijevo), visine od poda, u mm.
Visine montaže¶
Za svaki zid na kojem su elementi, visine od poda u mm. Redak se ispiše samo ako na tom zidu postoji ono što opisuje.
| Redak | Što je | Kuhinja Horvat, zid A |
|---|---|---|
| Donji elementi, vrh korpusa | Gornji rub najvišeg korpusa donjih elemenata, mjeren od poda (nogice su ispod korpusa). | 820 |
| Radna ploča, gornji rub | Gornji rub radne ploče uz taj zid. | 858 |
| Gornji elementi, donji rub | Donji rub najnižeg gornjeg elementa. | 1430 |
| Gornji elementi, gornji rub (zidna šina oko 20 mm niže) | Gornji rub najvišeg gornjeg elementa. Zidna šina vješaka je oko 20 mm niže. | 2150 |
| Visoki elementi, gornji rub | Vrh najvišeg visokog elementa. | – (na zidu D: 2150) |
Ako u prostoriji nema nijednog elementa, umjesto visina piše U prostoriji još nema elemenata.
Otvori¶
Tablica prozora i vrata iz okvira Otvori i instalacije, po zidovima, a na zidu redom od početka.
| Stupac | Što je |
|---|---|
| Otvor | Prozor ili Vrata |
| Zid | A, B, C ili D |
| Od početka zida | Do lijevog ruba otvora |
| Širina, Visina | Mjere otvora |
| Parapet / od poda | Visina od poda: parapet prozora, 0 za vrata |
| Napomena | Tekst iz polja Napomena |
Tablica se ne ispisuje ako nema nijednog otvora.
Instalacije ucrtane u prostoriji¶
Sve instalacije iz okvira Otvori i instalacije: Instalacija, Zid, Od početka zida, Visina, Za i Napomena.
Stupac Za kaže kojem uređaju instalacija služi, kad je na mjestu koje taj uređaj traži (vidi Kad je instalacija na mjestu). Inače piše —. U videu voda i odvod služe sudoperu, priključak 400 V ploči za kuhanje, a utičnica iznad radne ploče nikome.
Ako nijedna instalacija nije ucrtana, umjesto tablice piše Još nijedna nije ucrtana…
Instalacije koje trebaju elementi¶
Instalacije koje EFS predlaže prema elementima i izrezima u radnoj ploči: Instalacija, Za, Zid, Od početka zida, Visina i U prostoriji.
| U prostoriji | Boja retka | Što znači |
|---|---|---|
| ucrtano | zelena | Na tom zidu je ucrtana instalacija te vrste, na mjestu koje uređaj traži. |
| N mm lijevo od ovoga | crvena | Na tom zidu je instalacija te vrste, ali nije na mjestu. Najbliža je N mm prema početku zida. |
| N mm desno od ovoga | crvena | Isto, N mm prema kraju zida. |
| nije ucrtano | crvena | Na tom zidu nema nijedne instalacije te vrste. |
Ispod tablice piše: Položaji slijede elemente i izreze u radnoj ploči; provjerite ih s uputama za ugradnju proizvođača uređaja.
Ako među elementima nema sudopera, ploče za kuhanje, pećnice, hladnjaka ni perilice, umjesto tablice piše Među elementima nema sudopera, ploče za kuhanje, pećnice, hladnjaka ni perilice…
Rezultat iz videa, prije dodavanja utičnice za hladnjak:
| Instalacija | Za | Zid | Od početka zida | Visina | U prostoriji |
|---|---|---|---|---|---|
| Voda | Sudoper | A | 1582 | 500 | ucrtano |
| Odvod | Sudoper | A | 1582 | 450 | ucrtano |
| Priključak 400 V | Ploča za kuhanje | A | 2882 | 500 | ucrtano |
| Utičnica | Napa | A | 2882 | 2150 | 582 mm lijevo od ovoga |
| Utičnica | Hladnjak | D | 300 | 2000 | nije ucrtano |
Utičnica za napu je crvena jer je na zidu A ucrtana samo utičnica iznad radne ploče (2300 mm od početka). EFS je uzme kao najbližu i javi da je 582 mm lijevo od osi ploče za kuhanje.
Kako EFS zna koje instalacije trebaju¶
Uređaji¶
EFS traži uređaje na dva mjesta:
- Izrezi u radnoj ploči. Izrez za sudoper daje os sudopera, a izrez za ploču za kuhanje os ploče. Os je sredina izreza. Vidi Radna ploča: izrezi i kutni spoj.
- Nazivi elemenata. Ako naziv elementa sadrži jednu od riječi iz tablice, element je taj uređaj, a os je sredina elementa. Velika i mala slova nisu bitna. EFS prepozna i nazive uređaja i nazive ugrađenih predložaka na svim jezicima sučelja, npr. njemački Geschirrspüler (perilica posuđa).
| Uređaj (stupac Za) | Prepozna se po | Instalacije i Visina od poda |
|---|---|---|
| Sudoper | izrezu za sudoper; nazivu sa "sudoper" ili "sink" (npr. Sudoperski 800) | Voda 500 mm, Odvod 450 mm |
| Ploča za kuhanje | izrezu za ploču za kuhanje; nazivu s "kuhanje", "hob" ili "cooktop" | Priključak 400 V 500 mm |
| Napa | ide uz svaku ploču za kuhanje, na istoj osi | Utičnica 2150 mm |
| Pećnica | nazivu s "pećnic" ili "pecnic" (Pećnica, Visoka pećnica…) ili "oven" | Utičnica 300 mm |
| Hladnjak | nazivu s "hladnjak", "frižider", "frizider" ili "fridge" | Utičnica 2000 mm |
| Perilica posuđa | nazivu s "perilica" ili "dishwasher" | Utičnica 300 mm, Voda 400 mm, Odvod 400 mm |
Pravila:
- Uređaj je na zidu svog elementa ili radne ploče. Radna ploča pripada zidu kojem je najbliža.
- Ako na zidu postoji izrez za sudoper, element s "sudoper" u nazivu na istom zidu ne dodaje drugi sudoper. Isto vrijedi za ploču za kuhanje.
- Kad naziv sadrži riječi dvaju uređaja, vrijedi najdulja riječ koja odgovara. Element "Sudoper i perilica" je perilica posuđa.
- Svaka riječ "perilica" znači perilicu posuđa, i u nazivu "Perilica rublja".
- Visine u tablici su zadane u EFS-u, nisu iz kataloga uređaja. Provjeri ih s uputama proizvođača.
- Plin nijedan uređaj ne traži. Ucrtani plin je u tlocrtu, nacrtu i tablici ucrtanih instalacija, ali ne u usporedbi.
Savjet
Mjesto za perilicu posuđa obično nema element, pa ni prijedlog instalacija. Ucrtaj ih sam: Utičnica, Voda i Odvod na zidu iza perilice. Bit će u tablici ucrtanih instalacija, sa — u stupcu Za.
Kad je instalacija na mjestu¶
Predložena instalacija je ucrtano kad na istom zidu postoji ucrtana instalacija iste vrste:
- najviše 150 mm lijevo ili desno od predloženog mjesta, i
- najviše 300 mm iznad ili ispod predložene visine.
Ako takve nema, a na zidu postoji instalacija iste vrste, EFS uzme onu koja je po zidu najbliža i ispiše koliko je lijevo ili desno. Visinu tada ne ispisuje.
Pazi
Crveni redak s malim pomakom, npr. 20 mm desno od ovoga, znači da je položaj po zidu dobar, a visina nije. Usporedi Visina u tablici s Visina od poda ucrtane instalacije.
Odakle program uzima visine i položaje¶
Ništa se ne upisuje ručno. EFS u trenutku izvoza izmjeri model:
- Položaj po zidu je udaljenost od početka zida, gledano iz prostorije. Za elemente EFS mjeri sve njihove vidljive ploče, za otvore i instalacije uzima Od početka zida.
- Visine su od poda. Za elemente EFS mjeri korpus: nogice se ne računaju, ali podignu korpus. Element na nogicama od 100 mm i visine 720 mm ima korpus od 100 do 820 mm.
- Gornji element je element kojem je uključeno Gornji element. Njegova visina dolazi iz polja Visina gornjih elemenata u panelu Svojstva scene (zadano 1430 mm). Vidi Gornji i visoki elementi, klapne.
- Visoki element je element s korpusom visokim 1500 mm ili više. Ostali su donji.
- Zid elementa je zid prema Z rotacija: 0° A, 90° B, 180° C, 270° D.
- Radna ploča se crta ako je napravljena gumbom Radna ploča preko odabranih. Na nacrtu je od donjeg do gornjeg ruba ploče, a njen gornji rub ide u Visine montaže.
- Visina zida na nacrtu je Visina prostorije.
Otvori i instalacije u PDF-u¶
| U okviru Otvori i instalacije | Tlocrt | Nacrt zida | Montažni plan |
|---|---|---|---|
| Prozor | plava crta na zidu | pravokutnik Prozor, kota parapeta, širina u gornjem lancu kota | tablica Otvori |
| Vrata | smeđa crta na zidu | pravokutnik Vrata, širina u gornjem lancu kota | tablica Otvori |
| Utičnica, Priključak 400 V, Voda, Odvod, Plin | crveni znak uz zid | crvena točka sa znakom, kota od početka zida i od poda | tablica Instalacije ucrtane u prostoriji i usporedba u Instalacije koje trebaju elementi |
| Napomena | – | – | stupac Napomena |
Što PDF ne prikazuje¶
- Kutove, stupove i kosi krov. Prostorija je na tlocrtu i nacrtima pravokutnik. Ako ih montažer treba znati, upiši ih u Napomena.
- Sokl, filere, završne ploče i vijenac. Crtaju se elementi i radne ploče. Uski razmak do zida, gdje ide filer, vidi se u lancu kota.
- Fronte skrivene s Shift+F. Elementi su tada na tlocrtu plići za debljinu fronte. Vrati fronte prije izvoza.
- Strujne krugove i promjere cijevi. Plan daje mjesta i visine. Ostalo upiši u Napomena.
Česte greške i rješenja¶
Ne vidim gumb Dokumentacija prostora (PDF). Prostorija nije uključena ili je okvir Otvori i instalacije zatvoren. U panelu Svojstva prostorije uključi Prikaži prostoriju i otvori okvir.
Klik na gumb javi da je izvoz onemogućen. Probni period ili pretplata su istekli. Vidi Kad probni period ili pretplata istekne.
Poruka Najprije uključite prostoriju… Prostorija je obrisana, a kvačica je ostala uključena. Isključi i ponovo uključi Prikaži prostoriju, pa ponovo upiši mjere prostorije.
Element je na nacrtu krivog zida. Element ima krivu Z rotacija. Element uz zid D mora imati 270°, uz zid B 90°. Okreni ga tipkom R ili gumbom Z rotacija i vrati na mjesto.
Kutni element je samo na jednom nacrtu. Tako je zamišljeno: kutni element pripada zidu prema svojoj Z rotacija. Na drugom zidu ostane razmak u lancu kota.
Sudoper ili ploča za kuhanje nemaju instalacija u planu. Radna ploča nema izrez, a naziv elementa ne sadrži riječ iz tablice Uređaji. Dodaj izrez u radnu ploču ili preimenuj element, npr. u "Sudoper 80".
Utičnica za napu je crvena, a utičnica na zidu postoji. To je utičnica iznad radne ploče. Dodaj posebnu utičnicu za napu na osi ploče za kuhanje, oko 2150 mm od poda.
Redak je crven, a piše samo nekoliko milimetara. Položaj po zidu je dobar, visina se razlikuje više od 300 mm. Popravi Visina od poda instalacije.
Perilica posuđa nema instalacija u planu. Na njenom mjestu nema elementa s "perilica" u nazivu. Ucrtaj utičnicu, vodu i odvod sam.
Dva elementa su na nacrtu jedan široki pravokutnik s jednom oznakom. Povezani su u okviru Povezani elementi. Ako trebaju biti zasebni, isprazni polje Lijeva strana, Desna strana, Iznad ili Ispod u kojem je upisan susjed.
Zid nema svoj nacrt. Na tom zidu nema elementa, radne ploče, otvora ni instalacije.
Datoteka se zove Projekt_dokumentacija_prostora.pdf, a zaglavlje je bez naziva. Projekt nije spremljen i nema naziv. Spremi projekt (Ctrl+S) ili upiši Naziv u panelu Web objava.
Na tlocrtu su elementi plići nego u 3D pogledu. Fronte su skrivene s Shift+F. Vrati ih ikonom fronti u zaglavlju i ponovi izvoz.
Prečaci u ovom poglavlju¶
| Tipka | Radnja |
|---|---|
| Enter | U prozoru za spremanje potvrdi izvoz |
| Shift+F | Sakrij fronte (prije izvoza ih vrati) |
| R | Okreni element za 90°, da dobije pravi zid |
| Ctrl+S | Spremi projekt |
Svi prečaci su u poglavlju Prečaci.
Dalje¶
Sljedeće poglavlje: Ponuda za kupca
