Dokumentace místnosti pro montážníky¶
Když je kuchyně rozmístěná, EFS jedním kliknutím vytvoří PDF pro montážníky a elektrikáře: půdorys místnosti, pohled na každou stěnu s kótami a plán přípojek s montážními výškami a přípojkami. V plánu přípojek EFS porovná přípojky, které jste zakreslili, s přípojkami, které potřebují dřez, varná deska, digestoř, trouba, lednice a myčka, a zeleně a červeně ukáže, co na místě je a co ne.
Video: B07 Dokumentace místnosti pro montážníky
Stejný postup ve videu dlouhém minutu a půl (video v angličtině).
Než začnete¶
- Místnost je zapnutá, s rozměry, otvory a přípojkami. Viz Místnost, otvory a přípojky.
- Skříňky jsou obrácené ke své stěně: Rotace Z 0° pro stěnu A, 90° pro stěnu B, 180° pro stěnu C, 270° pro stěnu D. Podle toho EFS pozná, do kterého pohledu skříňka patří (viz Stěny A, B, C a D).
- Pracovní deska má výřezy pro dřez a varnou desku. Osu dřezu a varné desky bere EFS z výřezů. Viz Pracovní deska: výřezy a rohový spoj.
- Projekt je uložený a má název. Název se objeví v záhlaví každé stránky i v názvu souboru.
- Čela nejsou skrytá. Pokud jste je skryli klávesami Shift+F, vraťte je ikonou čel v záhlaví 3D zobrazení.
- Máte aktivní zkušební období, předplatné nebo doživotní licenci. Když skončí, export je zablokovaný (viz Když skončí zkušební období nebo předplatné).
Postup z videa¶
Video používá hotovou kuchyni „Kuchyně Novák“ z předchozích kapitol: místnost 3232 × 2400 × 2600 mm s oknem na stěně B a dveřmi na stěně C; rohová skříňka, dřezová skříňka, místo pro myčku a zásuvková skříňka na stěně A; horní skříňky na stěně A; zásuvková skříňka a vysoká skříň s lednicí na stěně D.
- Na kartě EFS otevřete Vlastnosti místnosti a v nich podpanel Otvory a přípojky.
- Klikněte na Dokumentace místnosti (PDF).
- V okně pro uložení EFS navrhne název
Kuchyně Novák_dokumentace_mistnosti.pdfve složce projektu. Klikněte na modré tlačítko Dokumentace místnosti (PDF) vpravo dole. - Otevřete PDF. První stránka je půdorys, pak následují pohledy na stěny A, B, C a D a poslední je plán přípojek.
- V plánu přípojek, v tabulce Přípojky, které skříňky potřebují, jsou voda a odpad pro dřez a přípojka 400 V pro varnou desku zelené. Dva řádky jsou červené: u zásuvky pro digestoř stojí 582 mm vlevo od tohoto a u zásuvky pro lednici nezakresleno.

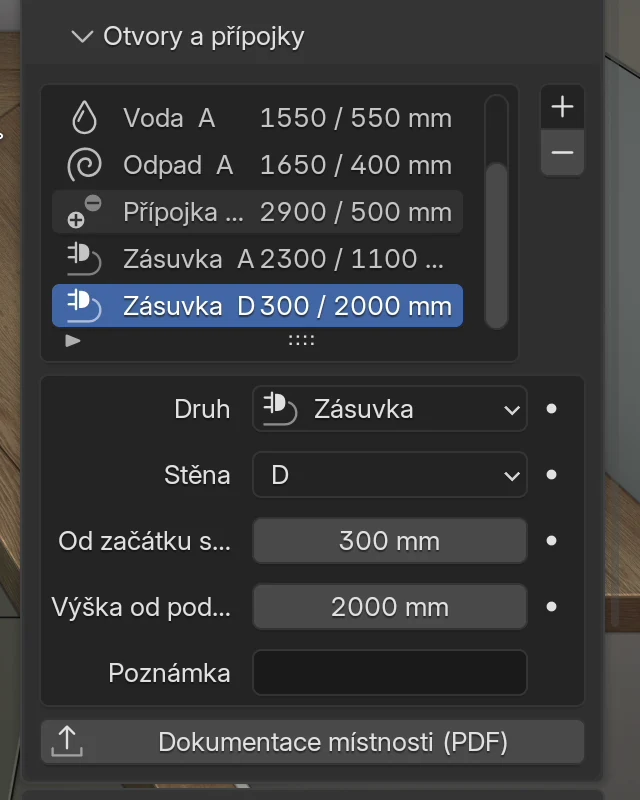

- Přidejte zásuvku pro lednici: v podpanelu Otvory a přípojky klikněte na +, zvolte Zásuvka, nastavte Stěna D, Od začátku stěny 300 mm a Výška od podlahy 2000 mm.
- Exportujte znovu. Řádek lednice je teď zelený.
Export¶

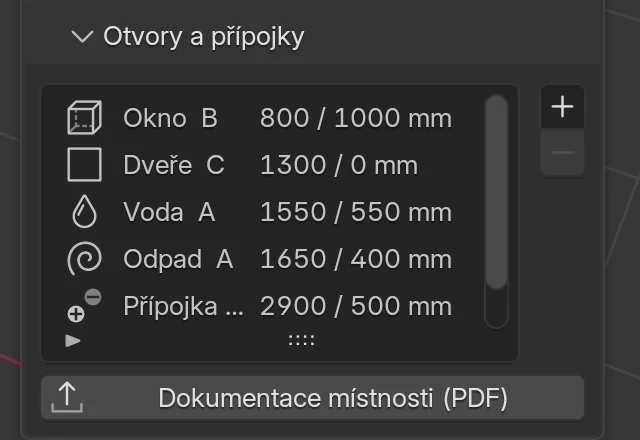

Tlačítko Dokumentace místnosti (PDF) je dole v podpanelu Otvory a přípojky, v panelu Vlastnosti místnosti. Zobrazí se, jen když je zaškrtnuté Zobrazit místnost.
- Klikněte na Dokumentace místnosti (PDF).

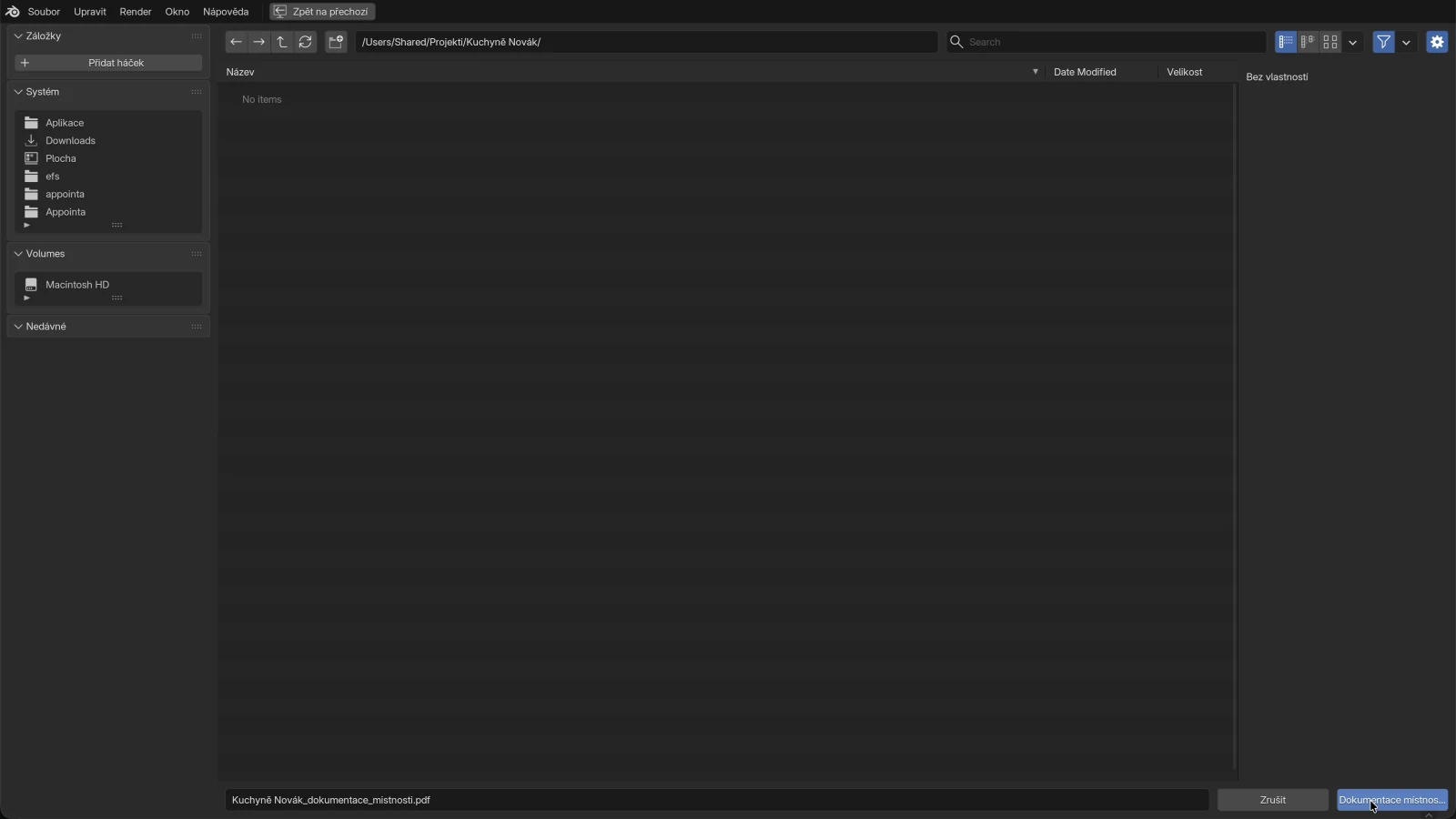

- Otevře se okno pro uložení s navrženým názvem a složkou.
- Pokud potřebujete, změňte složku nebo název.
- Klikněte na modré tlačítko Dokumentace místnosti (PDF) nebo stiskněte Enter. Zrušit export zruší.
- Dole v okně EFS hlásí Dokumentace místnosti exportována: 6 str. Počet stránek závisí na projektu.
Nastavení exportu¶
Export nemá vlastní možnosti. Volíte jen složku a název souboru. Všechno ostatní pochází z projektu.
| Co | Odkud to pochází | Výchozí |
|---|---|---|
| Složka | Složka, ve které je projekt uložený. | složka projektu |
| Název souboru | Název projektu, pak _dokumentace_mistnosti.pdf. Název projektu je pole Název v panelu Publikování na web; dokud ho nevyplníte, použije se název souboru .blend a u neuloženého projektu Projekt. |
<název projektu>_dokumentace_mistnosti.pdf |
| Název v záhlaví stránky | Stejný název projektu, vpravo nahoře na každé stránce. U neuloženého projektu bez názvu zůstane prázdný. | název projektu |
| Jazyk | Jazyk rozhraní. S českým rozhraním jsou stránky česky a soubor se jmenuje …_dokumentace_mistnosti.pdf; s anglickým rozhraním jsou anglicky a soubor se jmenuje …_room_documentation.pdf; s chorvatským rozhraním jsou chorvatsky a soubor se jmenuje …_dokumentacija_prostora.pdf. |
jazyk rozhraní |
| Obsah | Místnost, otvory a přípojky, skříňky, pracovní desky s výřezy. | – |
Pravidla:
- Pokud soubor se stejným názvem ve složce už existuje, export ho nahradí.
- Dokumentace místnosti není součástí Výrobní balíček. Exportujte ji tímto tlačítkem (viz Výrobní balíček a objednávka dodavateli).
- PDF je ve formátu A4 na šířku. Všechny rozměry jsou v milimetrech.
Co je na které stránce¶
| Stránka | Nadpis | Co ukazuje | Kdy tam je |
|---|---|---|---|
| 1 | Půdorys | Místnost shora: skříňky, okna, dveře, přípojky, kóty podél stěn. | vždy |
| 2–5 | Stěna A · pohled … Stěna D · pohled | Každá stěna při pohledu z místnosti: skříňky, pracovní deska, otvory, přípojky, kóty. | pro každou stěnu se skříňkou, pracovní deskou, otvorem nebo přípojkou |
| poslední | Plán přípojek | Montážní výšky, tabulka otvorů, zakreslené přípojky a přípojky, které skříňky potřebují. Pokud je dlouhý, pokračuje na další stránce. | vždy |
Každá stránka má vlevo nahoře nadpis a vpravo nahoře název projektu. „Kuchyně Novák“ má šest stránek: půdorys, čtyři pohledy a plán přípojek.
Tip
Plán přípojek pošlete elektrikáři a instalatérovi dřív, než přijdou na místo, dokud se přípojky ještě dají přesunout. Montážníkovi dejte celé PDF: půdorys a pohledy ukazují, kam každá skříňka patří a v jaké výšce.
Označení skříněk¶
Na půdorysu a v pohledech jsou skříňky označené E1, E2, E3… V pohledu na stěnu následuje za označením název skříňky, např. E1 Dřezová skříňka 80. Podle toho z půdorysu zjistíte, o kterou skříňku jde.
- Skříňka dostane označení při prvním exportu a v uloženém projektu si ho ponechá. Nová skříňka dostane další volné číslo.
- Čísla podél stěny nejdou po sobě.
- Pohled ukáže nejvýše 18 znaků názvu: „Dřezová skříňka 800“ se zobrazí jako „Dřezová skříňka 80“.
- Skříňky navázané v rámečku Vazby (vlevo, vpravo, nad, pod) se kreslí jako jedna skříňka: jeden obdélník přes všechny, s označením a názvem skříňky, v jejímž poli jsou zapsané. Vysoká skříň s lednicí, sestavená ze tří korpusů, je tak jedna skříňka E9 Lednice. Viz Vazby.
Značky přípojek¶
| Značka | Přípojka |
|---|---|
| Z | Zásuvka |
| 400 | Přípojka 400 V |
| V | Voda |
| O | Odpad |
| P | Plyn |
Značky jsou červené: na půdorysu u stěny a v pohledu nad červenou tečkou, která označuje střed přípojky.
Půdorys¶
Místnost při pohledu shora, se Stěna A nahoře na stránce, Stěna B vpravo, Stěna C dole a Stěna D vlevo.
| Co | Jak se kreslí |
|---|---|
| Místnost | Obdélník Šířka × Hloubka, silnou čarou. |
| Spodní a vysoké skříně | Vyplněné světle modré obdélníky s označením (E1…) uprostřed. |
| Horní skříňky | Šedý čárkovaný obrys s označením, přes spodní skříňky. |
| Okno | Silná modrá čára na stěně, široká jako okno. |
| Dveře | Silná hnědá čára na stěně, široká jako dveře. |
| Přípojky | Červená značka (Z, 400, V, O, P) u stěny, tam, kde přípojka je. |
| Kóty podél stěny | Kótovací řetězec vně místnosti: konce spodních a vysokých skříní podél dané stěny, od rohu k rohu. Jen podél stěny se spodními nebo vysokými skříněmi; horní skříňky v řetězci nejsou. |
| Celkové rozměry | Šířka místnosti nad stěnou A, Hloubka vpravo od stěny B. |
Ve videu má řetězec podél stěny A hodnoty 1182, 800, 600, 600 a 50 mm: rohová skříňka, dřez, místo pro myčku, zásuvková skříňka a mezera ke stěně B.
Pohled na stěnu¶
Každá stěna při pohledu z místnosti, čelem ke stěně. Začátek stěny je vlevo, stejně jako v podpanelu Otvory a přípojky.
| Co | Jak se kreslí |
|---|---|
| Stěna | Obdélník dlouhý jako stěna a vysoký jako Výška místnosti. |
| Spodní a vysoké skříně | Světle modré obdélníky od spodku k vrchu korpusu, s označením a názvem. Nožky se nekreslí, takže pod skříňkou zůstane k podlaze prázdný pruh. |
| Horní skříňky | Světle šedé obdélníky s označením a názvem. |
| Pracovní deska | Béžový pruh od spodní k horní hraně pracovní desky. |
| Okno, dveře | Světle modrý obdélník s popiskem Okno nebo Dveře. Okno má kótu výšky parapetu od podlahy. |
| Přípojky | Červená tečka a značka. Každá má dvě kóty: vodorovnou od začátku stěny a svislou od podlahy. |
| Dolní kótovací řetězec | Konce spodních a vysokých skříní, od začátku do konce stěny. Pod ním celková délka stěny. |
| Horní kótovací řetězec | Konce horních skříněk a otvorů. |
| Výškový řetězec vpravo | Od podlahy ke stropu, přes všechny klíčové výšky: spodek korpusů spodních skříněk, vrch korpusu, horní hrana pracovní desky, spodní a horní hrana horních skříněk, vrch vysokých skříní. |
Příklad z videa, stěna A: výškový řetězec vpravo má hodnoty 100, 720, 38, 572, 720 a 450 mm. Jsou to nožky, korpus spodní skříňky, pracovní deska, mezera k horním skříňkám, horní skříňky a mezera ke stropu, celkem 2600 mm.
Poznámka
Rohová skříňka patří jen k jedné stěně, k té, kterou určuje její Rotace Z. V pohledu na druhou stěnu zůstane její místo prázdné a v dolním kótovacím řetězci se ukáže jako mezera. Ve videu je rohová skříňka v pohledu na stěnu A a v pohledu na stěnu D končí řetězec mezerou 1200 mm.
Plán přípojek¶
Poslední stránka. Nahoře stojí: Polohy od začátku stěny (při pohledu na stěnu z místnosti je začátek vlevo), výšky od podlahy, v mm.
Montážní výšky¶
Pro každou stěnu se skříňkami výšky od podlahy v mm. Řádek se vytiskne, jen pokud na dané stěně je to, co popisuje.
| Řádek | Co to je | Kuchyně Novák, stěna A |
|---|---|---|
| Spodní skříňky, horní hrana korpusu | Horní hrana nejvyššího korpusu spodní skříňky, měřeno od podlahy (nožky jsou pod korpusem). | 820 |
| Pracovní deska, horní hrana | Horní hrana pracovní desky podél dané stěny. | 858 |
| Horní skříňky, spodní hrana | Spodní hrana nejnižší horní skříňky. | 1430 |
| Horní skříňky, horní hrana (závěsná lišta asi o 20 mm níž) | Horní hrana nejvyšší horní skříňky. Závěsná lišta pro závěsy je asi o 20 mm níž. | 2150 |
| Vysoké skříně, horní hrana | Vrch nejvyšší vysoké skříně. | – (na stěně D: 2150) |
Pokud v místnosti není žádná skříňka, stojí místo výšek V místnosti zatím nejsou žádné skříňky.
Otvory¶
Tabulka oken a dveří z podpanelu Otvory a přípojky, po stěnách a podél každé stěny v pořadí od jejího začátku.
| Sloupec | Co to je |
|---|---|
| Otvor | Okno nebo Dveře |
| Stěna | A, B, C nebo D |
| Od začátku stěny | K levé hraně otvoru |
| Šířka, Výška | Rozměr otvoru |
| Parapet / od podlahy | Výška od podlahy: parapet okna, 0 u dveří |
| Poznámka | Text z pole Poznámka |
Pokud žádné otvory nejsou, tabulka se nevytiskne.
Přípojky zakreslené v místnosti¶
Všechny přípojky z podpanelu Otvory a přípojky: Přípojka, Stěna, Od začátku stěny, Výška, Pro a Poznámka.
Sloupec Pro říká, kterému spotřebiči přípojka slouží, když je tam, kde ji tento spotřebič potřebuje (viz Kdy je přípojka na místě). Jinak ukazuje —. Ve videu slouží voda a odpad dřezu, přípojka 400 V varné desce a zásuvka nad pracovní deskou ničemu.
Pokud není zakreslená žádná přípojka, stojí místo tabulky Zatím není zakreslena žádná…
Přípojky, které skříňky potřebují¶
Přípojky, které EFS navrhuje podle skříněk a výřezů v pracovní desce: Přípojka, Pro, Stěna, Od začátku stěny, Výška a V místnosti.
| V místnosti | Barva řádku | Co znamená |
|---|---|---|
| zakresleno | zelená | Přípojka tohoto druhu je zakreslená na dané stěně tam, kde ji spotřebič potřebuje. |
| N mm vlevo od tohoto | červená | Na dané stěně je přípojka tohoto druhu, ale ne na místě. Nejbližší je o N mm směrem k začátku stěny. |
| N mm vpravo od tohoto | červená | Totéž, o N mm směrem ke konci stěny. |
| nezakresleno | červená | Na dané stěně není žádná přípojka tohoto druhu. |
Pod tabulkou stojí: Polohy vycházejí ze skříněk a výřezů v pracovní desce; ověřte je podle instalačních návodů výrobců spotřebičů.
Pokud mezi skříňkami není dřez, varná deska, trouba, lednice ani myčka, stojí místo tabulky Mezi skříňkami není dřez, varná deska, trouba, lednice ani myčka…
Výsledek z videa, před přidáním zásuvky pro lednici:
| Přípojka | Pro | Stěna | Od začátku stěny | Výška | V místnosti |
|---|---|---|---|---|---|
| Voda | Dřez | A | 1582 | 500 | zakresleno |
| Odpad | Dřez | A | 1582 | 450 | zakresleno |
| Přípojka 400 V | Varná deska | A | 2882 | 500 | zakresleno |
| Zásuvka | Digestoř | A | 2882 | 2150 | 582 mm vlevo od tohoto |
| Zásuvka | Lednice | D | 300 | 2000 | nezakresleno |
Zásuvka pro digestoř je červená, protože jediná zásuvka zakreslená na stěně A je ta nad pracovní deskou (2300 mm od začátku). EFS ji bere jako nejbližší a hlásí, že je 582 mm vlevo od osy varné desky.
Jak EFS pozná, které přípojky jsou potřeba¶
Spotřebiče¶
EFS hledá spotřebiče na dvou místech:
- Výřezy v pracovní desce. Výřez pro dřez dá osu dřezu, výřez pro varnou desku osu varné desky. Osa je střed výřezu. Viz Pracovní deska: výřezy a rohový spoj.
- Názvy skříněk. Pokud název skříňky obsahuje některé ze slov v tabulce, je skříňka tímto spotřebičem a její osa je střed skříňky. Na velkých a malých písmenech nezáleží. EFS spotřebiče v názvech rozpozná ve všech jazycích rozhraní: kromě českých slov platí i anglická a chorvatská slova z tabulky a názvy vestavěných šablon, například Dřezová skříňka 800 nebo Lednice.
| Spotřebič (sloupec Pro) | Rozpozná se podle | Přípojky a Výška od podlahy |
|---|---|---|
| Dřez | výřezu pro dřez; názvu se slovem „dřez“, „sink“ nebo „sudoper“ (např. Dřezová skříňka 800) | Voda 500 mm, Odpad 450 mm |
| Varná deska | výřezu pro varnou desku; názvu se slovy „varná deska“ nebo se slovem „hob“, „cooktop“ či „kuhanje“ | Přípojka 400 V 500 mm |
| Digestoř | přichází s každou varnou deskou, na stejné ose | Zásuvka 2150 mm |
| Trouba | názvu se slovem „trouba“, „oven“, „pećnic“ nebo „pecnic“ (Trouba, Trouba vysoko…) | Zásuvka 300 mm |
| Lednice | názvu se slovem „lednice“, „fridge“, „hladnjak“, „frižider“ nebo „frizider“ | Zásuvka 2000 mm |
| Myčka | názvu se slovem „myčka“, „dishwasher“ nebo „perilica“ | Zásuvka 300 mm, Voda 400 mm, Odpad 400 mm |
Pravidla:
- Spotřebič je na stěně své skříňky nebo pracovní desky. Pracovní deska patří ke stěně, ke které je nejblíž.
- Pokud je na stěně výřez pro dřez, skříňka se slovem „dřez“ v názvu na stejné stěně (např. Dřezová skříňka 800) druhý dřez nepřidá. Totéž platí pro varnou desku.
- Pokud název obsahuje slova několika spotřebičů, platí nejdelší z nich. Skříňka s názvem „Dřez a myčka“ je myčka.
- Slovo musí být v názvu přesně v uvedeném tvaru: „Dřez 80“ i „Skříňka pod dřez“ jsou dřez, ale „Lednička“ ani „Místo pro myčku“ se nerozpoznají.
- Každé „perilica“ (chorvatsky pračka nebo myčka) znamená myčku, i v názvu „Perilica rublja“ (pračka).
- Výšky v tabulce jsou výchozí hodnoty EFS, nepocházejí z katalogů spotřebičů. Ověřte je podle návodu výrobce.
- Žádný spotřebič nevyžaduje plyn. Zakreslený plyn je na půdorysu, v pohledu i v tabulce zakreslených přípojek, ale ne v porovnání.
Tip
Místo pro myčku obvykle nemá skříňku, takže se pro něj ani nenavrhují přípojky. Zakreslete je sami: Zásuvka, Voda a Odpad na stěnu za myčkou. Budou v tabulce zakreslených přípojek, s — ve sloupci Pro.
Kdy je přípojka na místě¶
Navržená přípojka má stav zakresleno, když je na stejné stěně zakreslená přípojka stejného druhu:
- nejvýše 150 mm vlevo nebo vpravo od navržené polohy a
- nejvýše 300 mm nad nebo pod navrženou výškou.
Pokud taková přípojka není, ale na stěně je jiná přípojka stejného druhu, EFS vezme tu, která je podél stěny nejblíž, a vytiskne, jak daleko vlevo nebo vpravo je. Výšku pak nevytiskne.
Pozor
Červený řádek s malým posunem, např. 20 mm vpravo od tohoto, znamená, že poloha podél stěny je správná, ale výška ne. Porovnejte Výška v tabulce s Výška od podlahy zakreslené přípojky.
Odkud program bere výšky a polohy¶
Nic se nezadává ručně. EFS měří model v okamžiku exportu:
- Poloha podél stěny je vzdálenost od začátku stěny při pohledu z místnosti. U skříněk EFS měří všechny jejich viditelné desky; u otvorů a přípojek bere Od začátku stěny.
- Výšky jsou od podlahy. U skříněk EFS měří korpus: nožky se nepočítají, ale korpus zvedají. Skříňka na nožkách 100 mm, vysoká 720 mm, má korpus od 100 do 820 mm.
- Horní skříňka je skříňka se zaškrtnutým Horní skříňka. Její výška pochází z pole Výška horních skříněk v panelu Vlastnosti scény (výchozí 1430 mm). Viz Horní skříňky, vysoké skříně a výklopy.
- Vysoká skříň je skříňka, jejíž korpus je vysoký 1500 mm nebo víc. Ostatní jsou spodní skříňky.
- Stěna skříňky je stěna, kterou určuje Rotace Z: 0° A, 90° B, 180° C, 270° D.
- Pracovní deska se kreslí, pokud byla vytvořena tlačítkem Pracovní deska na vybrané. V pohledu vede od spodní k horní hraně pracovní desky a její horní hrana přejde do Montážní výšky.
- Výška stěny v pohledu je Výška místnosti.
Otvory a přípojky v PDF¶
| V podpanelu Otvory a přípojky | Půdorys | Pohled na stěnu | Plán přípojek |
|---|---|---|---|
| Okno | modrá čára na stěně | obdélník Okno, kóta výšky parapetu, šířka v horním kótovacím řetězci | tabulka Otvory |
| Dveře | hnědá čára na stěně | obdélník Dveře, šířka v horním kótovacím řetězci | tabulka Otvory |
| Zásuvka, Přípojka 400 V, Voda, Odpad, Plyn | červená značka u stěny | červená tečka se značkou, kóty od začátku stěny a od podlahy | tabulka Přípojky zakreslené v místnosti a porovnání v Přípojky, které skříňky potřebují |
| Poznámka | – | – | sloupec Poznámka |
Co PDF neukazuje¶
- Rohy, sloupy a šikmý strop. Na půdorysu a v pohledech je místnost obdélník. Pokud o nich montážník potřebuje vědět, napište je do pole Poznámka.
- Sokl, dorovnávací lišty, krycí boky a římsu. Kreslí se skříňky a pracovní desky. Úzká mezera ke stěně, kam přijde dorovnávací lišta, se ukáže v kótovacím řetězci.
- Čela skrytá klávesami Shift+F. Skříňky jsou pak na půdorysu mělčí o tloušťku čela. Před exportem čela vraťte.
- Elektrické obvody a průměry potrubí. Plán udává polohy a výšky. Zbytek napište do pole Poznámka.
Časté problémy a řešení¶
Nevidím tlačítko Dokumentace místnosti (PDF). Místnost není zapnutá, nebo je podpanel Otvory a přípojky zavřený. V panelu Vlastnosti místnosti zaškrtněte Zobrazit místnost a podpanel otevřete.
Po kliknutí na tlačítko program hlásí, že exporty jsou vypnuté. Zkušební období nebo předplatné skončilo. Viz Když skončí zkušební období nebo předplatné.
Hlášení Nejprve zobrazte místnost… Místnost byla smazána, ale zaškrtávací políčko zůstalo zaškrtnuté. Zrušte a znovu zaškrtněte Zobrazit místnost a pak znovu zadejte rozměry místnosti.
Skříňka je v pohledu na špatnou stěnu. Skříňka má špatnou hodnotu Rotace Z. Skříňka podél stěny D musí mít 270°, podél stěny B 90°. Otočte ji klávesou R nebo tlačítkem Rotace Z a posuňte ji zpět na místo.
Rohová skříňka je jen v jednom pohledu. To je záměr: rohová skříňka patří ke stěně, kterou určuje její Rotace Z. Na druhé stěně zůstane v kótovacím řetězci mezera.
Dřez nebo varná deska nemají v plánu přípojky. Pracovní deska nemá výřez a název skříňky neobsahuje slovo z tabulky Spotřebiče. Přidejte do pracovní desky výřez nebo skříňku přejmenujte, např. na „Dřez 80“.
Zásuvka pro digestoř je červená, ale na stěně zásuvka je. To je zásuvka nad pracovní deskou. Přidejte pro digestoř samostatnou zásuvku na ose varné desky, asi 2150 mm od podlahy.
Řádek je červený, ale ukazuje jen pár milimetrů. Poloha podél stěny je správná; výška se liší o více než 300 mm. Opravte u přípojky Výška od podlahy.
Myčka nemá v plánu přípojky. Na jejím místě není skříňka se slovem „myčka“ v názvu. Zakreslete zásuvku, vodu a odpad sami.
Dvě skříňky jsou v pohledu jeden široký obdélník s jedním označením. Jsou navázané v rámečku Vazby. Pokud mají být samostatné, vymažte pole Levá strana, Pravá strana, Nad nebo Pod, ve kterém je soused.
Stěna nemá vlastní pohled. Na této stěně není žádná skříňka, pracovní deska, otvor ani přípojka.
Soubor se jmenuje Projekt_dokumentace_mistnosti.pdf a záhlaví nemá název. Projekt není uložený a nemá název. Uložte projekt (Ctrl+S) nebo zadejte Název v panelu Publikování na web.
Skříňky jsou na půdorysu mělčí než ve 3D zobrazení. Čela jsou skrytá klávesami Shift+F. Vraťte je ikonou čel v záhlaví a exportujte znovu.
Zkratky v této kapitole¶
| Klávesa | Akce |
|---|---|
| Enter | Potvrdí export v okně pro uložení |
| Shift+F | Skryje čela (před exportem je vraťte) |
| R | Otočí skříňku o 90°, aby patřila ke správné stěně |
| Ctrl+S | Uloží projekt |
Všechny zkratky jsou v kapitole Klávesové zkratky.
Dále¶
Další kapitola: Nabídka pro zákazníka
