Vrtání, DXF, MPR a CIX

EFS exportuje každou desku pro CNC: obrys, výřezy, otvory a drážky. Soubory DXF přečte každý program CAM a na požádání EFS zapíše i programy WoodWOP MPR pro Homag a programy CIX pro Biesse. V této kapitole uvidíte, odkud se otvory berou, jak deska leží v souboru, co znamená každá hladina a jak projekt zkontrolovat, než půjde na stroj.

Video: C04 Vrtání, DXF, MPR a CIX

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete

• Otevřete projekt se skříňkami. Otvory vznikají samy z kování a spojů skříňky, proto je nejdřív nastavte v panelu Kování projektu (viz Kování projektu) nebo v podpanelu Kování a spoje každé skříňky (viz Kování a spoje).
• Vraťte skrytá čela tlačítkem Zobrazit čela v záhlaví. Čela skrytá klávesou Shift+F nejdou ani do DXF.
• Vytvořte pro soubory CNC prázdnou složku, např. DXF ve složce projektu. Proč, vysvětluje oddíl Složka a názvy souborů.
• Stiskněte Alt+Z pro průhledné zobrazení X-Ray: kolíky a otvory se ukážou ve 3D zobrazení. Další Alt+Z vrátí plné zobrazení.

Postup z videa

Video používá hotovou kuchyni s kováním projektu: kolíky, panty Blum Clip top, zásuvky TANDEMBOX, přestavitelné police a madlové úchytky.

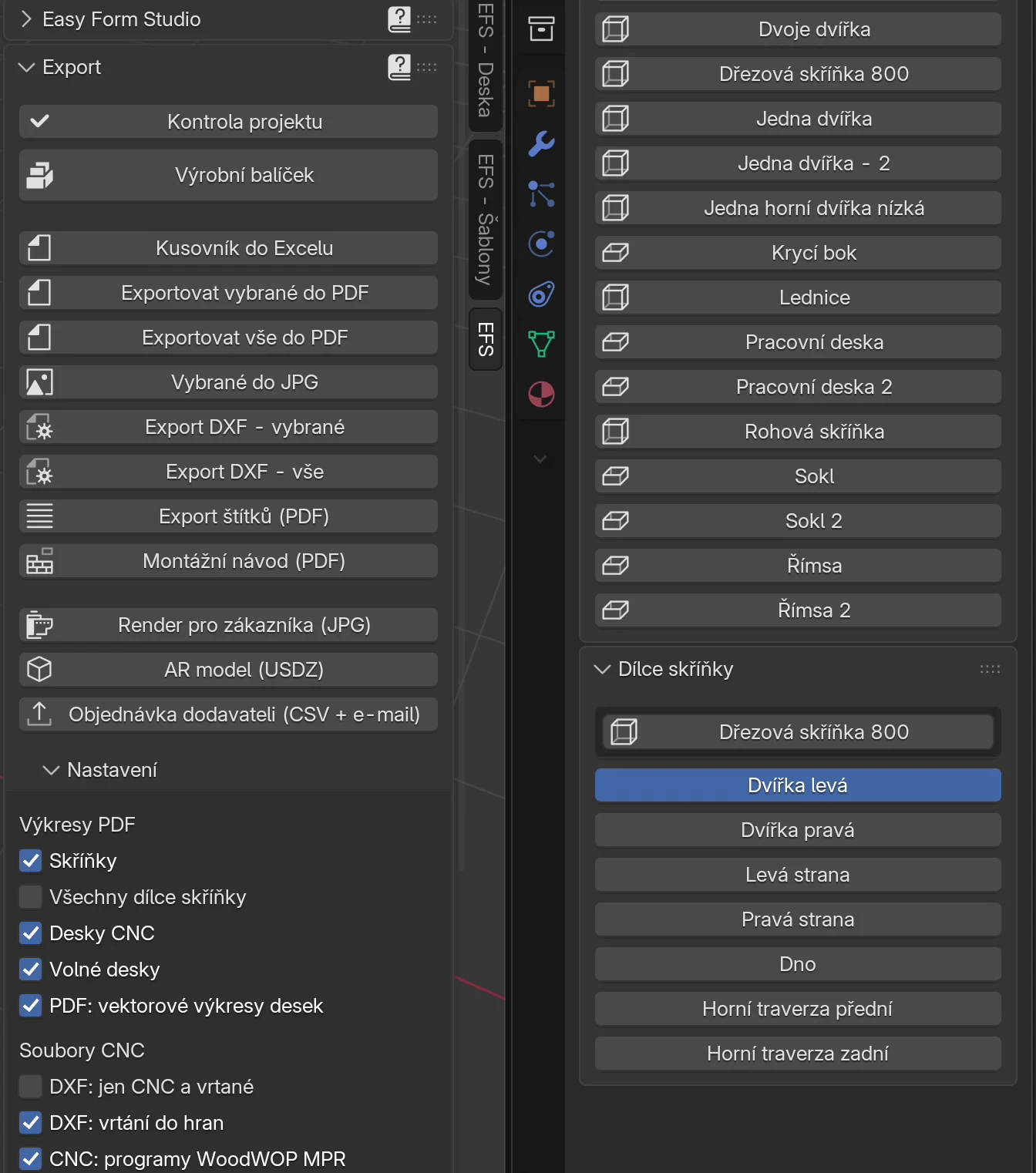

1. Na kartě EFS otevřete panel Export a pak podpanel Nastavení dole v panelu.
2. Pod Soubory CNC zapněte CNC: programy WoodWOP MPR a CNC: programy Biesse CIX. Viz Nastavení souborů CNC.
3. Klikněte na desku dřezové skříňky.
4. Klikněte na Export DXF - vybrané. V prohlížeči souborů zvolte složku a klikněte na Export DXF - vybrané vpravo dole. Program ohlásí Export dokončen: 7 DXF. Viz Export DXF.
5. Otevřete DXF levých dvířek v programu CAM: obrys a otvory, každý průměr a hloubka ve vlastní hladině. Misky pantů jsou v hladině DRILL_D35_P13, otvory Ø8 pantu v DRILL_D8_P11.5 a průchozí otvory Ø5 pro úchytku v DRILL_D5_THRU. Viz Hladiny a barvy.
6. Otevřete DXF dna: má otvory jen v hraně, pro kolíky z boků, v hladinách EDGE_LEFT_D8_P20 a EDGE_RIGHT_D8_P20. Viz Plocha A a plocha B.
7. Prohlédněte si programy MPR a CIX týchž dvířek. Viz MPR pro Homag a CIX pro Biesse.

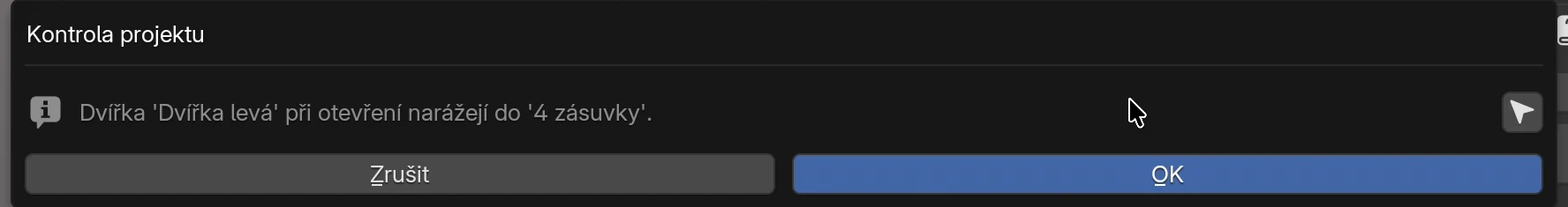

8. V panelu Export klikněte na Kontrola projektu. Viz Kontrola projektu.

Odkud se berou otvory

Otvory nekreslíte ručně. EFS je vyvrtá sám, z kování a spojů skříňky, a přeskládá je, když změníte rozměry. Každý otvor má účel, průměr, hloubku a plochu desky, do které vede.

Účel	Která deska	Otvory (výchozí hodnoty katalogu)	Příklad hladiny v DXF
Kolík (spoj korpusu Kolíky)	Plocha jedné desky a hrana druhé: u vloženého spoje boky v ploše a dno, vrch, traverzy a pevné police v hraně	Ø8. Kolík 30 mm v desce 18 mm: 12 mm v ploše, 20 mm v hraně. První a poslední kolík 50 mm od konce spoje.	DRILL_D8_P12, EDGE_LEFT_D8_P20
Confirmat	Průchozí otvor v desce, jejíž plocha je ve spoji, otvor v hraně druhé desky	Ø7 průchozí; Ø5, hloubka 50 mm minus tloušťka desky plus 2 mm (34 mm při 18 mm)	DRILL_D7_THRU, EDGE_TOP_D5_P34
Minifix	Čep v ploše jedné desky; v druhé otvor v hraně a excentr ve vnitřní ploše, 24 mm od spoje	Čep Ø5 × 11; hrana Ø8 × 34; excentr Ø15 × 12,5	DRILL_D5_P11, EDGE_RIGHT_D8_P34, DRILL_D15_P12.5
Miska pantu	Vnitřní strana dvířek	Ø35 × 13, střed 21,5 mm od hrany (Hettich Sensys 22 mm). Panty 96 mm od horní a dolní hrany dvířek, ostatní mezi nimi.	DRILL_D35_P13
Vrut misky pantu	Vedle misky (Blum Clip top, Hettich Sensys)	2 × Ø8 × 11,5, 45 mm od sebe	DRILL_D8_P11.5
Montážní podložka pantu	Vnitřní strana boku	2 × Ø5 × 13, 37 mm od přední hrany boku, 32 mm od sebe	DRILL_D5_P13
Výsuv zásuvky	Vnitřní strana boku	Ø4 × 12, první otvor 37 mm od přední hrany, pak po 128 mm	DRILL_D4_P12
Úchytka	Dvířka, výklopy a čela zásuvek	Ø5 průchozí; madlová úchytka dva otvory v Rozteč otvorů, knopka jeden	DRILL_D5_THRU
Podpěrka police (přestavitelné police, Systém 32)	Vnitřní strany boků a obě strany příček	Ø5 × 12, dvě řady: 37 mm od přední hrany a 37 mm před zády, rastr 32 mm	DRILL_D5_P12
Spoj pracovních desek	Spodní strana obou pracovních desek v rohovém spoji	Ø35 × 20, 65 mm od spoje; dva na spoj, tři, když je spoj delší než 650 mm	DRILL_D35_P20

Kde se co volí:

Otvory	Pole	Podrobnosti
Kolíky, confirmat, minifix	Typ spojů	Spoje: kolíky, confirmat, minifix
Panty	Typ pantu	Kování projektu
Výsuvy	Typ výsuvu	Kování projektu
Úchytky	Úchytka	Úchytky
Podpěrky polic	Uložení polic	Přestavitelné police, Systém 32
Spoj pracovních desek	Tlačítka 45° a Tupý na kartě EFS - Deska pracovní desky	Pracovní deska: výřezy a rohový spoj

Pravidla, která program uplatňuje sám:

• Pant nebo výsuv z katalogu vrtá. Bez vrtání (jen počet) jen započítá kování do seznamu, bez jediného otvoru.
• Pevné police (Pevné (kolíky se spoji)) dostanou kolíky jako ostatní spoje. Přestavitelné police kolíky nemají; leží na podpěrkách.
• Když montážní podložka pantu padne na polici, EFS posune celý pant o 32 mm nahoru nebo dolů. Otvor pro podpěrku, který by padl na montážní podložku nebo výsuv, se vynechá.
• Příčka se vrtá z obou stran, proto jsou její otvory pro podpěrky mělké: nejvýše polovina tloušťky příčky minus 0,5 mm.
• S Minifix a kolíky dostane každý minifix jeden kolík, 32 mm směrem ke středu spoje.
• Mechanismy výklopů, závěsy horních skříněk, nožky a dotykové otvírače otvory nevrtají. Jdou jen do seznamu kování.

Tip

Otvory jsou ve 3D zobrazení vidět v průhledném zobrazení (Alt+Z). Před exportem si jednu skříňku prohlédněte ze všech stran: uvidíte, zda je pant na správné straně a zda jsou řady pro police tam, kde mají být.

Drážky, polodrážky a výřezy

Kromě otvorů EFS exportuje i veškeré další opracování desky:

Opracování	Odkud pochází	Jak je v DXF
Drážka pro záda	Záda → Konstrukce: V drážce	Kapsa: uzavřená křivka dna drážky v hladině POCKET_P10 (hloubka drážky)
Polodrážka pro záda	Záda → Konstrukce: V polodrážce	Kapsa podél zadní hrany, hladina POCKET_P10
Drážka pro Gola	Podpanel Profil Gola	Součást obrysu boku (hladina CONTOUR)
Tvar L rohové desky	Rohová skříňka	Obrys se šesti body (CONTOUR)
Výřez pro dřez nebo varnou desku	Výřez na pracovní desce	Samostatná uzavřená křivka v hladině CUTOUT
Řez pod úhlem 45° nebo tupý řez rohového spoje	Tlačítka 45° a Tupý na pracovní desce	Součást obrysu pracovní desky
Výřez z podpanelu Výřezy desky	Karta EFS - Deska	Součást obrysu
Výřez pro sifon a otvory pro potrubí	Koupelna: sifon a potrubí	Obrys nebo CUTOUT; deska proříznutá skrz má více obrysů

Pravidla:

• Kapsa je zahloubení, které neprochází deskou. Hloubka kapsy je v názvu hladiny.
• Polodrážku, která je v modelu ze dvou pásů, EFS spojí do jedné obdélníkové kapsy.
• Výřez, který prochází celou deskou, je CUTOUT. Výřez, který se dotýká hrany desky, mění obrys (CONTOUR).

Export DXF

Tlačítko	Co exportuje	Kdy je šedé
Export DXF - vybrané	Desky vybraných skříněk a vybrané volné desky	Nic není vybráno
Export DXF - vše	Všechny desky projektu	Nikdy

Export DXF - vybrané

1. Klikněte na kteroukoli desku skříňky. Pro více skříněk držte Shift a klikněte na desky dalších.
2. V panelu Export klikněte na Export DXF - vybrané.
3. V prohlížeči souborů zvolte prázdnou složku. Novou složku vytvoříte ikonou složky s plusem vlevo od cesty.
4. Klikněte na Export DXF - vybrané vpravo dole.

Program ohlásí Export dokončen: 7 DXF: počet zapsaných souborů DXF včetně souborů B.

Pravidla:

• Výběr kterékoli desky exportuje celou skříňku, ke které patří. Dřezová skříňka z videa dala 7 DXF: dvoje dvířka, dva boky, dno a dvě traverzy.
• Vybraná volná deska (pracovní deska, sokl, dorovnávací lišta) exportuje jen sama sebe.
• Pole s názvem souboru dole v prohlížeči souborů se nepoužívá. Názvy dává EFS.

Export DXF - vše

1. V panelu Export klikněte na Export DXF - vše.
2. Zvolte prázdnou složku a klikněte na Export DXF - vše.

Exportují se všechny desky projektu, i volné desky. Výběr nemá vliv. Po exportu EFS sám spustí kontrolu projektu (viz Kontrola projektu). Pokud najde chyby, ohlásí Exportováno, ale kontrola projektu našla chyby: 2 (Kontrola projektu). Soubory se přesto zapíšou. Export DXF - vybrané tuto kontrolu nespouští.

Složka a názvy souborů

Všechny soubory jdou přímo do zvolené složky, bez podsložek:

Soubor	Kdy	Příklad
Skříňka_Deska_DélkaxŠířkaxTloušťka.dxf	Pro každou desku skříňky, plocha A	Drezova_skrinka_800_Dvirka_leva_712x392x18.dxf
Deska_DélkaxŠířkaxTloušťka.dxf	Pro volnou desku	Pracovni_deska_3228x596x38.dxf
stejný název + _B.dxf	Deska má otvory nebo kapsu i na druhé ploše	..._B.dxf
stejný název + .mpr	Je zapnuté CNC: programy WoodWOP MPR a deska má otvory nebo kapsy	Drezova_skrinka_800_Dvirka_leva_712x392x18.mpr
stejný název + .cix	Je zapnuté CNC: programy Biesse CIX a deska má otvory	Drezova_skrinka_800_Dvirka_leva_712x392x18.cix
index.csv	Vždy	seznam všech souborů tohoto exportu

Pravidla pro názvy:

• Rozměry v názvu jsou řezný rozměr (viz Řezný rozměr v souborech CNC), např. Dno_763.2x561.2x18.
• Písmena s diakritikou se změní na prostá (á → a, č → c, ř → r, ů → u), mezery na _ a další znaky, které souborový systém nemá rád, také na _.
• Dvě desky se stejným názvem a rozměrem dostanou příponu _2, _3…, např. dvě stejné police.

Pozor

Export ze složky nemaže staré soubory. Název souboru obsahuje rozměr, takže po změně skříňky zůstanou staré DXF s jiným rozměrem ve stejné složce. Pro každý export použijte prázdnou složku, nebo nejdřív smažte staré soubory .dxf, .mpr a .cix. Výrobní balíček to dělá sám: soubory DXF dává do podsložky DXF a staré před exportem smaže (viz Výrobní balíček a objednávka dodavateli).

index.csv

index.csv je seznam všech souborů posledního exportu, jeden řádek na soubor DXF. Sloupce jsou oddělené středníky a soubor se otevře v Excelu.

Sloupec	Co obsahuje
Soubor	Název souboru DXF
Skříňka	Název skříňky (u volné desky její vlastní název)
Deska	Název desky
Materiál	Dekor
Tloušťka	Tloušťka v mm
Délka, Šířka	Řezný rozměr
Směr vláken	Delší strana (vlákno po delší straně) nebo Kratší strana (po kratší straně). S anglickým rozhraním Longer nebo Shorter, s chorvatským Dulja strana nebo Kraća strana
Plocha	A nebo B
Vrtání	Počet otvorů v tomto souboru
CNC	CNC označení z kusovníku (CNC 1…), pokud ho deska má

Co obsahuje soubor DXF

Každý soubor DXF je jedna deska ve formátu DXF R12 (ASCII), v milimetrech. Obsahuje obrys, výřezy, otvory, kapsy a jeden řádek textu.

Počátek a orientace

• Deska je nakreslená tak, jak ji vidíte při pohledu na její stranu plocha A (viz Plocha A a plocha B).
• Počátek (0, 0) je levý dolní roh desky.
• Osa X vede ve směru Délka z kusovníku, tedy po směru vláken. Osa Y vede ve směru Šířka.
• Deska má řezný rozměr: obrys vede od (0, 0) do (Délka, Šířka).

Příklad z videa: levá dvířka jsou vysoká 716 mm a vlákno vede po delší straně. V DXF dvířka leží: X = 712 mm je výška dvířek, Y = 392 mm šířka. Misky jsou podél hrany Y = 0 a otvory pro úchytku podél protější hrany.

Poznámka

Jak deska leží v souboru, závisí na směru vláken a na ploše A, ne na tom, jak stojí ve skříňce. Řiďte se počátkem a rozměry v souboru, ne 3D zobrazením.

Hladiny a barvy

Hladina	Barva (ACI)	Co to je	Příklad
CONTOUR	7, bílá (na světlém pozadí černá)	Obrys desky, uzavřená křivka. Deska proříznutá skrz má více obrysů.
CUTOUT	2, žlutá	Výřez skrz desku uvnitř obrysu, uzavřená křivka	výřez pro dřez
DRILL_DØ_Phloubka	1, červená	Otvor v ploše desky: kružnice o průměru Ø, hloubka v názvu	DRILL_D35_P13
DRILL_DØ_THRU	1, červená	Průchozí otvor	DRILL_D5_THRU
EDGE_strana_DØ_Phloubka	4, azurová	Otvor v hraně. Strana: LEFT (X = 0), RIGHT (X = Délka), BOTTOM (Y = 0), TOP (Y = Šířka)	EDGE_LEFT_D8_P20
POCKET_Phloubka	6, purpurová	Kapsa (dno drážky nebo polodrážky), uzavřená křivka	POCKET_P10
INFO	8, šedá	Text pod deskou

Pravidla:

• Průměr a hloubka jsou v milimetrech, na jedno desetinné místo a bez koncových nul: P11.5, P20, P12.5.
• Otvor je průchozí, když jeho hloubka dosáhne tloušťky desky (s tolerancí 0,05 mm). Průchozí otvory jsou vždy v souboru plochy A.
• Otvor v hraně je nakreslený jako kružnice přímo na hraně desky, v poloze otvoru podél hrany. DXF nenese výšku otvoru v tloušťce desky; EFS vrtá otvory v hraně uprostřed tloušťky desky.
• Otvory v hraně jsou jen v souboru plochy A a jen se zapnutým DXF: vrtání do hran.
• Text v hladině INFO je 14 mm pod deskou: Skříňka / Deska / Délka x Šířka x Tloušťka mm / Materiál, v souboru B s B na konci. Příklad: Drezova skrinka 800 / Dvirka leva / 712x392x18 mm / U702 ST9 Kasmir siva. Text nemá písmena s diakritikou.

Tip

Před první sérií načtěte DXF jedné desky do svého programu CAM a přiřaďte každé hladině operaci: hladině DRILL_D8_P12 vrták Ø8 do hloubky 12 mm a tak dále. Průměr a hloubka jsou v názvu hladiny, takže jednou nastavená pravidla platí pro všechny desky.

Plocha A a plocha B

Plocha A je strana desky, do které vede nejvíc otvorů. EFS ji volí sám:

Deska	Plocha A
Dvířka	Vnitřní strana, s miskami
Bok	Vnitřní strana, s kolíky, montážními podložkami pantů, výsuvy a podpěrkami polic
Dno s kováním Minifix	Vnitřní strana, s excentry
Pracovní deska se spojkami	Spodní strana: pracovní deska je nakreslená při pohledu zespodu
Deska jen s otvory v hraně nebo bez otvorů	Jedna strana, podle pravidla programu

Když má deska otvory nebo kapsu i na druhé straně, EFS zapíše ještě jeden soubor s příponou _B:

• Soubor B ukazuje stejnou desku při pohledu na plochu B. Je zrcadlený zleva doprava: otvor na X se stane otvorem na Délka − X a Y zůstane stejné.
• Počátek je opět levý dolní roh, jak ho vidí stroj, který vrtá plochu B.
• Soubor B obsahuje jen otvory a kapsy plochy B. Obrys je stejný, zrcadlený.
• MPR a CIX pak mají také vlastní program _B.

Soubor B vznikne například u příčky s policemi na obou stranách: kolíky nebo podpěrky vedou do obou jejích ploch.

Řezný rozměr v souborech CNC

CNC řeže a vrtá před olepením hran. Proto mají DXF, MPR a CIX desku v řezném rozměru a každý otvor je měřený od řezných hran:

• Obrys vede od 0 do řezného rozměru (viz Hotový rozměr a řezný rozměr).
• Otvory se posunou o tloušťku hrany na levé a dolní hraně.
• Body na pravé a horní hraně následují novou hranu.
• Výřezy a kapsy, které nejsou na hraně, si zachovají tvar.

Výkres desky v PDF zůstává v hotovém rozměru s otvory měřenými od hotových hran.

Příklad, dvířka 716 × 396 mm s hranou 2 mm dokola a pantem Blum Clip top:

	Výkres PDF	DXF, MPR, CIX
Deska	716 × 396 mm	712 × 392 mm
Miska od dlouhé hrany dvířek (rozměr K)	21,5 mm	19,5 mm
První miska od krátké hrany dvířek	96 mm	94 mm

Pozor

Když porovnáváte DXF s PDF, rozměry se liší o tloušťku hrany. To je správně. Polohy v CAM „neopravujte“ podle PDF.

MPR pro Homag (WoodWOP)

Se zapnutým CNC: programy WoodWOP MPR zapíše EFS vedle každého DXF program .mpr se stejným názvem. Program obsahuje jen vrtání a kapsy. MPR nemá obrys desky: deska přichází z pily a tvar, který není obdélník, se řeže podle DXF.

Blok	Co to je	Pole
[H	Záhlaví	VERSION="4.0"
<100 \WerkStck\	Obrobek	LA délka, BR šířka, DI tloušťka (řezný rozměr)
<101 \Kommentar\	Komentář	KM: Skříňka / Deska, s / B pro plochu B a / contour in DXF, když deska není obdélník
<102 \BohrVert\	Vrtání do plochy	XA, YA poloha; DU průměr; TI hloubka; DT 1 průchozí, 0 slepý
<103 \BohrHoriz\	Vrtání do hrany	XA, YA poloha na hraně; ZA polovina tloušťky; BM strana: XM levá hrana, XP pravá, YM dolní, YP horní; DU, TI
<105 \Tasche\	Kapsa (drážka, polodrážka)	XA, YA roh; LA, BR rozměr; TI hloubka

Pravidla:

• MPR vznikne jen pro desku, která má otvory nebo kapsy. Deska bez opracování program nemá.
• Počátek a orientace jsou stejné jako v DXF. Program _B vrtá plochu B.
• Otvory v hraně (BohrHoriz) jdou do programu jen se zapnutým DXF: vrtání do hran.
• Zahrnuté jsou jen obdélníkové kapsy.

CIX pro Biesse

Se zapnutým CNC: programy Biesse CIX zapíše EFS vedle každého DXF program .cix. CIX obsahuje jen vrtání. Obrys, drážky a polodrážky zůstávají v DXF.

Blok	Co to je	Pole
BEGIN ID CID3	Záhlaví	REL= 5.0
BEGIN MAINDATA	Obrobek	LPX délka, LPY šířka, LPZ tloušťka (řezný rozměr); CUSTSTR: Skříňka / Deska
BEGIN MACRO, NAME=BG	Jedno vrtání	SIDE strana; CRN "1" (roh X0/Y0); X, Y, Z poloha; DP hloubka; DIA průměr; THR YES u průchozího otvoru

Strany (SIDE):

SIDE	Strana desky	Totéž v DXF
0	Plocha (horní povrch)	DRILL_…
1	Dolní hrana (Y = 0)	EDGE_BOTTOM_…
2	Pravá hrana (X = LPX)	EDGE_RIGHT_…
3	Horní hrana (Y = LPY)	EDGE_TOP_…
4	Levá hrana (X = 0)	EDGE_LEFT_…

Pravidla:

• CIX vznikne jen pro desku s otvory. Deska jen s drážkou CIX nemá.
• Otvory v hraně mají Z uprostřed tloušťky desky.
• Program _B vrtá plochu B, stejně jako soubor B.

Pozor

MPR a CIX jsou zkušební funkce. Rozhraní to uvádí: před výrobou ověřte na stroji. Spusťte první program na zkušební desce a porovnejte ho s výkresem v PDF (s ohledem na rozdíl daný hranou).

V programech MPR a CIX zůstávají písmena, která zná kódování latin-1 (á, é, í, ó, ú, ý). Ostatní ztratí diakritiku: č, ď, ě, ň, ř, š, ť, ů, ž se píší jako c, d, e, n, r, s, t, u, z a chorvatské đ jako dj, např. Drezová skrínka 800.

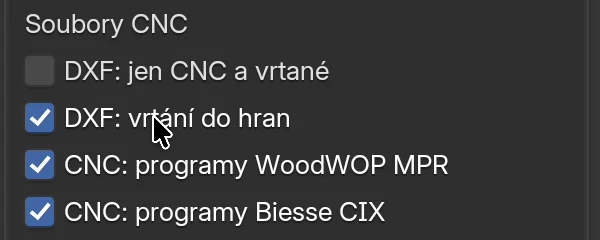

Nastavení souborů CNC

Zaškrtávací pole pro CNC jsou v panelu Export, v podpanelu Nastavení, pod Soubory CNC. Platí pro obě tlačítka DXF i pro Výrobní balíček. Všechna zaškrtávací pole podpanelu popisuje oddíl Nastavení exportu.

Volba	Co dělá	Výchozí	Hodnoty
DXF: jen CNC a vrtané	Export vynechá prosté obdélníky bez otvorů a kapes. Ty se řežou podle kusovníku.	vypnuto	zapnuto, vypnuto
DXF: vrtání do hran	Otvory v hraně (hladiny EDGE_…) jdou do DXF a vodorovná vrtání do MPR a CIX.	zapnuto	zapnuto, vypnuto
CNC: programy WoodWOP MPR	Vedle DXF zapíše pro každou desku program .mpr (vrtání a kapsy) pro Homag/WoodWOP.	vypnuto	zapnuto, vypnuto
CNC: programy Biesse CIX	Vedle DXF zapíše pro každou desku program .cix (vrtání) pro Biesse.	vypnuto	zapnuto, vypnuto
PDF: vektorové výkresy desek (pod Výkresy PDF)	Stránky desek v PDF jsou technické výkresy s otvory a kótami. Viz Vektorové výkresy desek v PDF.	zapnuto	zapnuto, vypnuto

Jen desky s opracováním

S DXF: jen CNC a vrtané export zapíše jen desky, které mají alespoň jedno z tohoto:

• CNC označení z kusovníku (rohové desky, pracovní desky s výřezem nebo rohovým spojem, výřez z podpanelu Výřezy desky);
• alespoň jeden otvor, v ploše nebo v hraně;
• kapsu (drážka nebo polodrážka pro záda).

Vynechaná jsou například záda, police na podpěrkách, čela bez úchytek a pantů a díly zásuvek bez otvorů. Kusovník je obsahuje i tak, takže je pila nařeže podle něj.

Poznámka

Deska, která má jen otvory v hraně (např. dno s kolíky), jde do exportu, i když je DXF: vrtání do hran vypnuté. Její DXF pak obsahuje jen obrys.

Vektorové výkresy desek v PDF

Se zapnutým PDF: vektorové výkresy desek má každá stránka desky v PDF (Exportovat vše do PDF, Exportovat vybrané do PDF) technický výkres. Výkres se nerenderuje, takže PDF je hotové rychle a zůstává ostré při jakémkoli přiblížení. Jak se PDF exportuje, popisuje oddíl Výkresy PDF.

Deska je nakreslená jako v DXF (plocha A, počátek vlevo dole, Délka vodorovně), ale v hotovém rozměru.

Na výkresu	Co znamená
Černá čára, světle šedá plocha	Obrys desky. Výřez je bílý.
Modrá čárkovaná čára s číslem, např. -10	Kapsa (drážka nebo polodrážka) a její hloubka; (B) znamená, že je na ploše B
Silná modrá čára podél strany, s číslem	Hrana na této straně a její tloušťka. Strana 1 je dolní nebo levá, strana 2 horní nebo pravá.
Šedá dvojitá šipka uprostřed	Směr vláken (vždy vodorovně, ve směru Délka)
Kružnice, plná čára	Otvor v ploše A
Kružnice, čárkovaná čára	Otvor v ploše B
Číslo vedle otvoru nebo v něm	Hloubka otvoru v mm; průchozí u průchozího otvoru
Čárkovaný obdélník od hrany dovnitř	Otvor v hraně, dlouhý jako hloubka otvoru, s hloubkou na konci
Čísla pod deskou a vlevo od ní	Polohy otvorů od levého dolního rohu: X dole, Y vlevo, v celých mm
Kóty se šipkami, nejdál od desky	Délka dole a Šířka vlevo

Barvy otvorů podle účelu (stejné v legendě pod výkresem):

Barva	Účel
modrá	Kolík
červená	Miska pantu, Vrut misky pantu, Montážní podložka pantu
zelená	Výsuv zásuvky
oranžová	Podpěrka police
tyrkysová	Confirmat
hnědá	Minifix
fialová	Úchytka
černá	Spoj pracovních desek

Pod výkresem je tabulka Legenda vrtání: jeden řádek pro každou skupinu otvorů se stejným účelem, plochou, průměrem a hloubkou.

Sloupec	Co obsahuje
(barva)	Barva otvorů na výkresu
Legenda vrtání	Účel: Kolík, Miska pantu…
Ø × hloubka	např. Ø35 × 13 mm nebo Ø5 průchozí
Plocha	plocha A, plocha B, levá hrana, pravá hrana, dolní hrana nebo horní hrana
Množ.	Počet otvorů ve skupině
Polohy X/Y	Poloha každého otvoru od levého dolního rohu, např. (96, 22); (620, 22)

Bez zaškrtávacího pole PDF: vektorové výkresy desek je stránka desky vyrenderovaný obrázek desky s kótami a značkami otvorů pro kolíky. Export pak trvá déle a otvory pro kování nejsou okótované.

Kontroly před CNC

Kontrola projektu

Kontrola projektu hledá v projektu chyby před exportem. Je to první tlačítko v panelu Export.

1. Na kartě EFS otevřete panel Export.
2. Klikněte na Kontrola projektu.
3. Pokud nejsou žádné problémy, program ohlásí Nebyly nalezeny žádné problémy.
4. Jinak se otevře okno se seznamem. Vedle nálezu o desce nebo skříňce je tlačítko se šipkou (Zobrazit ve scéně): vybere daný objekt a přiblíží na něj pohled.
5. Problém opravte a klikněte znovu na Kontrola projektu.
6. OK zavře okno a ohlásí Nalezené problémy: 3. Esc nebo Zrušit ho zavře bez hlášení.

Okno ukazuje nejvýše 40 nálezů a pod nimi uvádí, kolik jich je ještě. Chyby mají ikonu varování, ostatní nálezy ikonu i.

Kusovník do Excelu a Export DXF - vše spustí kontrolu samy, po exportu. Hlásí jen chyby: Exportováno, ale kontrola projektu našla chyby: 2 (Kontrola projektu).

Hlášení o otvorech

Hlášení	Typ	Význam	Co dělat
Otvor pro kolík Ø8 v 'Levá strana' (Skříňka 1) prochází skrz desku.	chyba	Otvor pro kolík v ploše prochází celou deskou: zůstává méně než 0,5 mm.	Zmenšete Hloubka v ploše nebo Délka kolíku v podpanelu Kování a spoje, nebo použijte silnější desku.
Otvor Ø8×15 v 'Levá strana' (Skříňka 1) ponechává jen 3,0 mm materiálu.	varování	Pod otvorem pro kolík zůstává méně než 4 mm, pod ostatními otvory méně než 2,5 mm.	Stejně jako výše. U misky pantu zkontrolujte tloušťku čela.
Skříňky s dvířky bez vrtání pantů: 3 (Kování projektu).	varování	Skříňky s dvířky mají pant Bez vrtání (jen počet).	V Kování projektu zvolte pant z katalogu a použijte ho.
Skříňky se zásuvkami bez vrtání výsuvů: 2 (Kování projektu).	varování	Totéž pro výsuvy.	Zvolte výsuv z katalogu.
Skříňky bez kolíkových spojů: 4 (Kování projektu).	varování	Skříňky mají Typ spojů: Žádné: boky nemají vůbec žádné otvory pro spoje.	Zvolte Kolíky, Confirmat nebo Minifix.
Dvířka 'Dvířka levá' (Skříňka 2) nemají panty.	varování	Počet pantů je 0.	Zadejte Panty nebo zapněte Auto počet pantů.
Police 'Police vodorovná' (Šatní skříň) neleží na podpěrkách: zmenšete její přední nebo zadní odsazení.	varování	Přestavitelná police nedosahuje na přední nebo zadní řadu podpěrek.	Zmenšete u police Přední odsazení nebo Zadní odsazení. Viz Přestavitelné police, Systém 32.

Kontrola nehlásí otvory v hraně ani průchozí otvory pro úchytky a hlavu vrutu Confirmat: ty jsou záměrné.

Příklad varování: s Hloubka v ploše 15 mm zůstanou u kolíku v desce 18 mm 3 mm, takže kontrola ohlásí varování. S výchozí automatickou hloubkou (tloušťka desky minus 6 mm) se to nestane.

Ostatní hlášení

Kontrola hlásí i překrývající se skříňky (chyba), dvířka, která při otevření narážejí do souseda nebo do stěny, dekory bez ceny, duplicitní názvy skříněk a posuvné dveře udělané pro jinou šířku. Všechna hlášení popisuje kapitola Výrobní balíček a objednávka dodavateli.

Poznámka

Kontrola neví o čelech skrytých klávesou Shift+F: nejsou v exportu, takže je ani nekontroluje. Před kontrolou vraťte čela tlačítkem Zobrazit čela.

Kontrolní seznam před strojem

1. Čela jsou viditelná (tlačítko Zobrazit čela v záhlaví je modré).
2. Typ pantu, Typ výsuvu a Typ spojů jsou z katalogu, ne Bez vrtání (jen počet) a Žádné.
3. Kontrola projektu nemá chyby.
4. Otvory jsou zkontrolované v průhledném zobrazení (Alt+Z) alespoň na jedné skříňce každého druhu.
5. Export jde do prázdné složky.
6. V CAM jsou hladiny přiřazené operacím a první deska je zkontrolovaná proti výkresu v PDF, s ohledem na rozdíl daný hranou.
7. MPR nebo CIX byl poprvé spuštěn na zkušební desce.
8. Desky se souborem _B jsou označené pro druhý průchod: stroj vrtá plochu B po otočení desky.

Časté problémy a řešení

Export DXF - vybrané je šedé. Nic není vybráno. Klikněte na desku skříňky nebo na volnou desku.

Ve složce je víc DXF než desek. Složka nebyla prázdná. Z předchozího exportu zůstaly staré DXF s jiným rozměrem v názvu. Smažte je nebo exportujte do nové složky. Co je v posledním exportu, uvádí index.csv.

Otvory v DXF jsou oproti PDF posunuté o 2 mm. DXF je v řezném rozměru, PDF v hotovém rozměru. Rozdíl je tloušťka hrany. Viz Řezný rozměr v souborech CNC.

Deska nemá DXF. Je zapnuté DXF: jen CNC a vrtané a deska je prostý obdélník bez otvorů. Nebo je to čelo skryté klávesou Shift+F, nebo deska nastavená na Žádné.

DXF nemá otvory v hraně. DXF: vrtání do hran je vypnuté. Zapněte ho a exportujte znovu.

Dvířka nemají otvory pro panty. Typ pantu je Bez vrtání (jen počet). Zvolte pant z katalogu v podpanelu Kování a spoje nebo v Kování projektu.

Deska nemá program MPR ani CIX. Deska nemá otvory (a u MPR ani kapsy). Program vzniká jen pro desku s opracováním. CIX nemá kapsy, takže deska jen s drážkou CIX nemá.

Deska má dva soubory, s _B a bez něj. Deska má otvory nebo drážku na obou stranách. Soubor _B je druhá plocha, zrcadlená.

Deska je v CAM otočená jinak než ve skříňce. DXF kreslí desku při pohledu na plochu A, s rozměrem Délka podél osy X. Viz Počátek a orientace.

Výřez pro dřez je v DXF pracovní desky zrcadlený. Pracovní deska se spojkami je nakreslená při pohledu zespodu, protože otvory pro spojky jsou na spodní straně.

V názvu souboru chybí písmena s diakritikou. DXF a názvy souborů používají jen prostá písmena (ř → r). Skutečný název je v index.csv.

Kontrola hlásí, že otvor pro kolík prochází skrz desku. Hloubka v ploše je pro tuto desku příliš velká, nebo je deska tenčí než ostatní. Viz Hlášení o otvorech.

Kliknutí na export ohlásí chybu o zkušebním období nebo předplatném. Exporty jsou zastavené. Viz Když skončí zkušební období nebo předplatné.

Klávesové zkratky v této kapitole

Klávesa	Akce
Alt+Z	Průhledné zobrazení: kolíky a otvory jsou vidět
Shift+F	Skrýt čela: skrytá čela nejdou do DXF
Shift + kliknutí	Přidá skříňku do výběru pro Export DXF - vybrané
Esc	Zavře okno Kontrola projektu
Ctrl+Shift+E	Výrobní balíček: DXF do podsložky DXF, spolu s kusovníkem, výkresy a ostatním

Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.

Dále

Další kapitola: Optimalizace nářezu a ceny desek
