Kusovník a řezný rozměr

Kusovník je seznam všech desek v projektu. EFS ho jedním kliknutím exportuje do Excelu: u každé desky materiál a tloušťku, řezný rozměr, hranu na každé straně, panty, poznámku, CNC označení a hotový rozměr. V této kapitole uvidíte, co ukazuje každý sloupec, jak EFS počítá řezný rozměr a co obsahuje PDF s výkresy desek.

Video: C01 Kusovník a řezný rozměr

Stejný postup ve videu dlouhém dvě minuty (video v angličtině).

Přehrát na YouTube

Než začnete

• Otevřete projekt se skříňkami, které mají přiřazené dekory a hrany. Jak na to, popisuje kapitola Dekory, hrany a materiály.
• Uložte projekt (Ctrl+S). Export pak nabídne složku projektu a název odvozený od projektu.
• Vraťte zpět skrytá čela. Pokud jste je skryli klávesou Shift+F, klikněte v záhlaví nástroje EFS na Zobrazit čela. Skrytá čela do kusovníku nejdou (viz Desky, které do kusovníku nejdou).
• Export funguje, dokud běží zkušební období nebo předplatné. Když skončí, kliknutí na export ohlásí chybu (viz Když skončí zkušební období nebo předplatné).

Postup z videa

Video používá hotovou kuchyni Kuchyně Novák. Stejné kroky s odkazy na podrobnosti:

1. Klikněte na dorovnávací lištu u stěny. Na kartě EFS - Deska do pole Poznámka napište Zkrátit podle stěny a stiskněte Enter. Viz Poznámky.

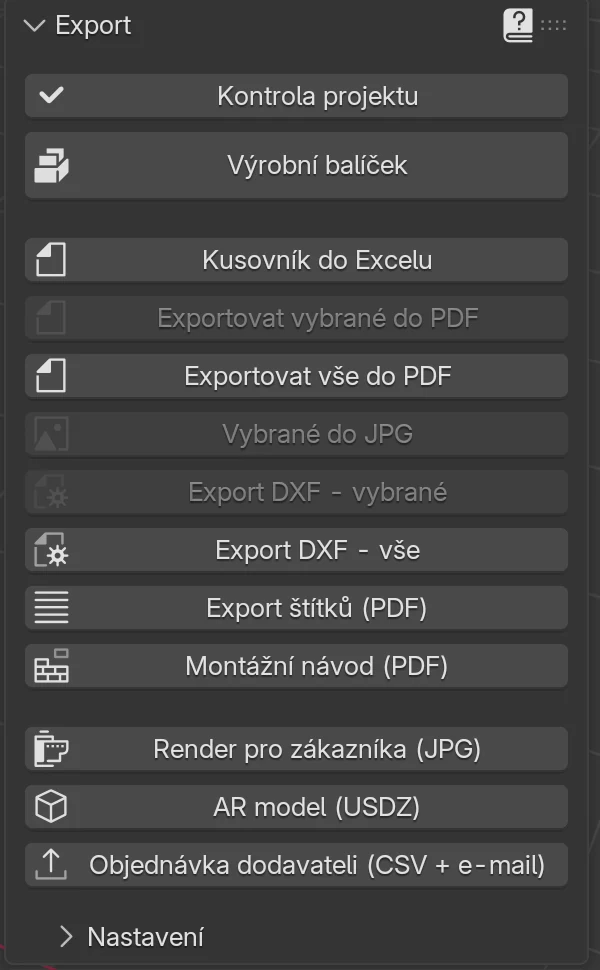

2. Na kartě EFS otevřete panel Export a klikněte na Kusovník do Excelu.
3. Prohlížeč souborů nabídne složku projektu a název Kuchyně Novák_kusovnik.xlsx. Klikněte na Export do Excelu. Viz Export do Excelu.
4. Otevřete soubor v Excelu. První list je Kusovník: každý řádek je jedna deska. Viz Sloupce kusovníku.
5. Porovnejte Řezný rozměr a Hotový rozměr. Levá dvířka dřezové skříňky mají hotový rozměr 716 × 396 mm s hranou 2 mm dokola a řežou se na 712 × 392 mm. Viz Hotový rozměr a řezný rozměr.

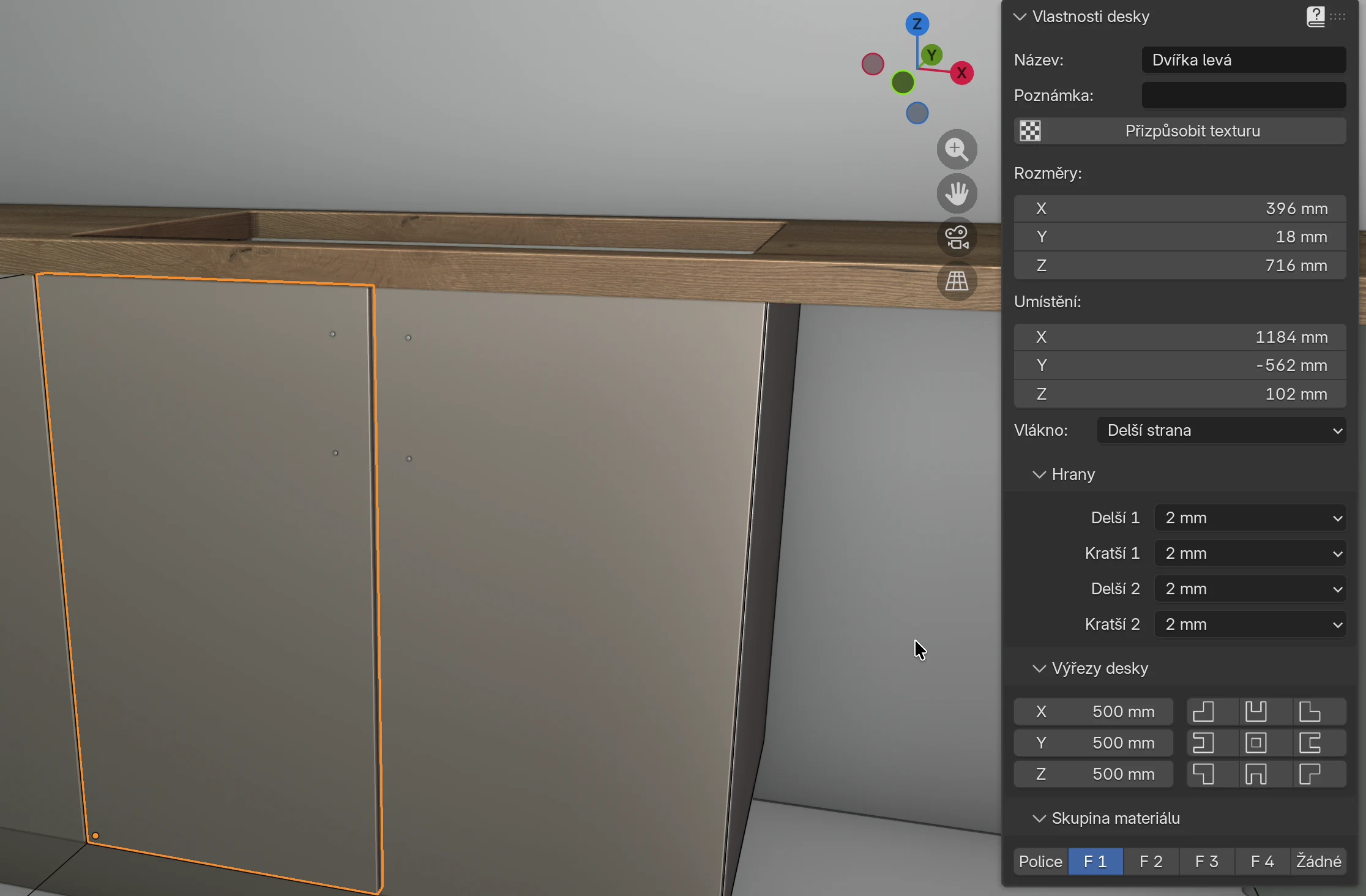

6. V programu klikněte na stejná dvířka a podívejte se na oddíl Hrany: hrana je zvolená pro obě delší i obě kratší strany. Viz Hrana na každé straně.
7. Klikněte na pracovní desku, v poli Vlákno zvolte Kratší strana a pak ho vraťte na Delší strana. V kusovníku vede Délka vždy po směru vláken. Viz Vlákno a délka.
8. V Excelu se podívejte na sloupce Panty, Poznámka a CNC. Viz Panty a CNC označení.
9. Otevřete list Specifikace materiálu: metry čtvereční desek podle dekoru a tloušťky a metry hran podle tloušťky. Viz Specifikace materiálu.

Export do Excelu

1. Na kartě EFS otevřete panel Export.
2. Klikněte na Kusovník do Excelu.
3. V prohlížeči souborů zkontrolujte složku a název.
4. Klikněte na Export do Excelu.

Program ohlásí Export dokončen.

Pravidla, která program uplatňuje sám:

• Kusovník vždy zahrnuje celý projekt. Výběr ve scéně nemá vliv. Pro část projektu použijte Exportovat vybrané do PDF nebo Export DXF - vybrané.
• Navržený název je název projektu_kusovnik.xlsx ve složce, kde je projekt uložený. Název projektu je ten z pole Název v panelu Publikování na web (viz Webový náhled a QR). Dokud ho nezadáte, použije se název souboru .blend. Neuložený projekt bez názvu dostane Projekt_kusovnik.xlsx.
• Konec názvu a nadpisy sloupců se řídí jazykem rozhraní: s anglickým rozhraním končí název na _cutting_list.xlsx, s chorvatským na _krojna_lista.xlsx. Viz Jazyk rozhraní.
• Po exportu EFS sám spustí kontrolu projektu (viz Kontrola projektu). Pokud najde chyby (překrývající se skříňky, otvory pro kolíky skrz desku), ohlásí Exportováno, ale kontrola projektu našla chyby: 2 (Kontrola projektu). Soubor se přesto uloží. Varování nehlásí; ta uvidíte po kliknutí na Kontrola projektu.
• Pokud už ve složce je soubor se stejným názvem, export ho přepíše.

Pozor

Pokud je stejný soubor otevřený v Excelu, program ho nemůže přepsat a ohlásí chybu. Zavřete soubor v Excelu nebo ho uložte pod jiným názvem.

Listy v souboru

List	Kdy existuje	Obsah
Kusovník	Vždy	Jeden řádek na desku. Viz Sloupce kusovníku.
Specifikace materiálu	Vždy	Plocha desek a metry hran podle dekoru a tloušťky. Viz Specifikace materiálu.
Optimalizace	Je zapnuté Optimalizace: nářezové plány	Skladové desky s čísly dílců a využitím. Viz Optimalizace nářezu a ceny desek.
Kování	Projekt má kování	Panty, výsuvy, kolíky, nožky, vruty a ostatní kování podle skříněk, na konci CELKEM. Viz Kování projektu.

Sloupce kusovníku

List Kusovník má dva řádky nadpisů: nahoře skupina (Řezný rozměr, Hrany, Deska, Skříňka, Hotový rozměr), pod ní název sloupce. Třetí řádek je prázdný a desky začínají ve čtvrtém řádku.

Sloupec Excelu	Skupina a název	Co ukazuje
A	(bez nadpisu)	Pořadové číslo desky: 1, 2, 3…
B	Materiál	Celý název dekoru, např. U702 ST9 Kašmir siva. Deska bez dekoru má Default white.
C	Tloušťka	Tloušťka desky v mm, zaokrouhlená na celé milimetry.
D	Řezný rozměr → Délka	Rozměr, na který se deska řeže, po směru vláken.
E	Řezný rozměr → Šířka	Rozměr, na který se deska řeže, napříč vlákny.
F	Hrany → Delší 1	Tloušťka hrany na první delší straně v mm: 0.4, 0.8, 1.0 nebo 2.0. Prázdná buňka znamená bez hrany.
G	Hrany → Kratší 1	Totéž pro první kratší stranu.
H	Hrany → Delší 2	Totéž pro druhou delší stranu.
I	Hrany → Kratší 2	Totéž pro druhou kratší stranu.
J	Deska → Panty	Jen u dvířek: počet pantů a strana, např. 2 panty na delší straně. Viz Panty.
K	Deska → Typ	Typ desky v jazyce rozhraní: např. Levá strana, Pravá strana, Vrch, Dno, Záda, Dvířka levá, Police vodorovná, Čelo zásuvky, Rohový vrch a u volné desky Deska. Typ zůstává stejný, i když desku přejmenujete.
L	Deska → Název	Název desky, např. Dvířka levá. Je to pole Název na kartě EFS - Deska.
M	Deska → Poznámka	Poznámka desky, s dodatkem u zad v drážce nebo v polodrážce. Viz Poznámky.
N	Deska → CNC	CNC 1, CNC 2… u desek, které nejsou prostý obdélník. Viz CNC označení.
O	Skříňka → Název	Název skříňky, ke které deska patří, např. Dřezová skříňka 800. U volné desky (pracovní deska, sokl, dorovnávací lišta) je to její vlastní název.
P	Skříňka → Poznámka	Poznámka skříňky. U volné desky její vlastní poznámka.
Q	Hotový rozměr → Délka	Délka hotové desky včetně hrany, v celých mm.
R	Hotový rozměr → Šířka	Šířka hotové desky včetně hrany, v celých mm.

Pravidla pro celý list:

• Sloupce jsou tak široké jako text v nich (nejvýše 48 znaků).
• Nadpisy a sloupec A jsou ukotvené: při posouvání dolů nebo doprava zůstávají na místě.
• Řezný rozměr má celé milimetry nebo jedno desetinné místo (např. 563,2). Hotový rozměr je vždy v celých milimetrech.
• Hrana ve sloupcích Hrany je zapsaná jako text s desetinnou tečkou (2.0). Ke sčítání hran použijte list Specifikace materiálu.

Pořadí a číslování

• Desky jdou po skříňkách. Všechny desky jedné skříňky jsou pohromadě, jedna pod druhou.
• Pořadí skříněk a volných desek odpovídá jejich pořadí v projektu. Není abecední a neřídí se stěnami.
• Pořadové číslo ve sloupci A je číslo dílce v celém projektu. Nářezové plány a štítky používají stejné číslo, takže dílec ze štítku najdete v seznamu podle čísla.
• Dvě stejné desky (např. dvě police téže skříňky) mají dva řádky. Kusovník je nesloučí do jednoho řádku s množstvím.

Pozor

Čísla se přidělují znovu při každém exportu. Když smažete nebo přidáte skříňku nebo desku, čísla ostatních desek se mohou posunout. Exportujte proto kusovník, štítky a nářezové plány ze stejné verze projektu, nejlépe najednou pomocí Výrobní balíček (viz Výrobní balíček a objednávka dodavateli).

Hotový rozměr a řezný rozměr

Hotový rozměr je rozměr desky tak, jak je v projektu: včetně hrany. Jsou to rozměry, které vidíte na kartě EFS - Deska pod Rozměry. Řezný rozměr je rozměr, na který pila desku nařeže před olepením hran: hotový rozměr zmenšený o tloušťku hrany na každé olepené straně.

Jak EFS počítá řezný rozměr:

• Hrana na Delší 1 a Delší 2 zmenšuje kratší rozměr desky.
• Hrana na Kratší 1 a Kratší 2 zmenšuje delší rozměr desky.
• Strana bez hrany (Žádné) se řeže na hotový rozměr.
• Delší 1, Delší 2, Kratší 1 a Kratší 2 jsou skutečné delší a kratší strany desky bez ohledu na směr vláken.

Příklady (dvířka s hotovým rozměrem 716 × 396 mm, vlákno po delší straně):

Hrana	Řezný rozměr (Délka × Šířka)
2 mm na všech čtyřech stranách	712 × 392 mm
Delší 1 1 mm, ostatní strany 2 mm	712 × 393 mm
Delší 1 a Delší 2 2 mm, kratší strany bez hrany	716 × 392 mm
Bez hrany	716 × 396 mm

Příklady z kuchyně ve videu:

Deska	Hotový rozměr	Hrana	Řezný rozměr
Rohový vrch (rohová skříňka)	1164 × 1146 mm	0,4 mm dokola	1163,2 × 1145,2 mm
Sloupek levý (rohový sloupek)	718 × 60 mm	2 mm dokola	714 × 56 mm
Dvířka levá (Dřezová skříňka 800)	716 × 396 mm	2 mm dokola	712 × 392 mm

Kde se který rozměr používá:

Výstup	Rozměr
Kusovník, sloupce Řezný rozměr	řezný rozměr
Kusovník, sloupce Hotový rozměr	hotový rozměr
Specifikace materiálu (plocha a metry hran)	řezný rozměr
Nářezové plány a list Optimalizace	řezný rozměr
Štítky	řezný rozměr
DXF, MPR a CIX	řezný rozměr, otvory měřené od řezných hran (viz Řezný rozměr v souborech CNC)
Výkres desky v PDF	hotový rozměr a pod ním řádek Řezný rozměr

Poznámka

EFS vždy bere rozměr zadaný v programu (např. Šířka skříňky 600 mm) jako hotový rozměr. Hrana se odečítá až v kusovníku. Skříňky tedy kreslíte ve skutečných rozměrech, bez ohledu na hrany.

Hrana na každé straně

Hrana se nastavuje pro každou stranu desky zvlášť, na kartě EFS - Deska, v oddílu Hrany. Postup, výchozí hrany podle typu desky a tlačítko Na vybrané desky popisuje kapitola Dekory, hrany a materiály.

V kusovníku je hrana ve čtyřech sloupcích skupiny Hrany, ve stejném pořadí jako v oddílu: Delší 1, Kratší 1, Delší 2, Kratší 2. Sloupec zůstane prázdný, když strana nemá hranu.

Která strana je „1“ a která „2“, ukazuje výkres desky v PDF: modrá čára podél strany s tloušťkou hrany. Strana 1 je dolní nebo levá, strana 2 horní nebo pravá. Viz Stránka desky.

Tip

Strany u stěny a pod pracovní deskou hranu nepotřebují. Nastavte je před exportem na Žádné: řezný rozměr pak sedí a metry hran na listu Specifikace materiálu zbytečně nerostou.

Vlákno a délka

V kusovníku vede Délka vždy po směru vláken a Šířka napříč. Směr vláken volíte na kartě EFS - Deska v poli Vlákno.

Vlákno	Délka	Šířka
Delší strana (výchozí)	delší strana desky	kratší strana desky
Kratší strana	kratší strana desky	delší strana desky

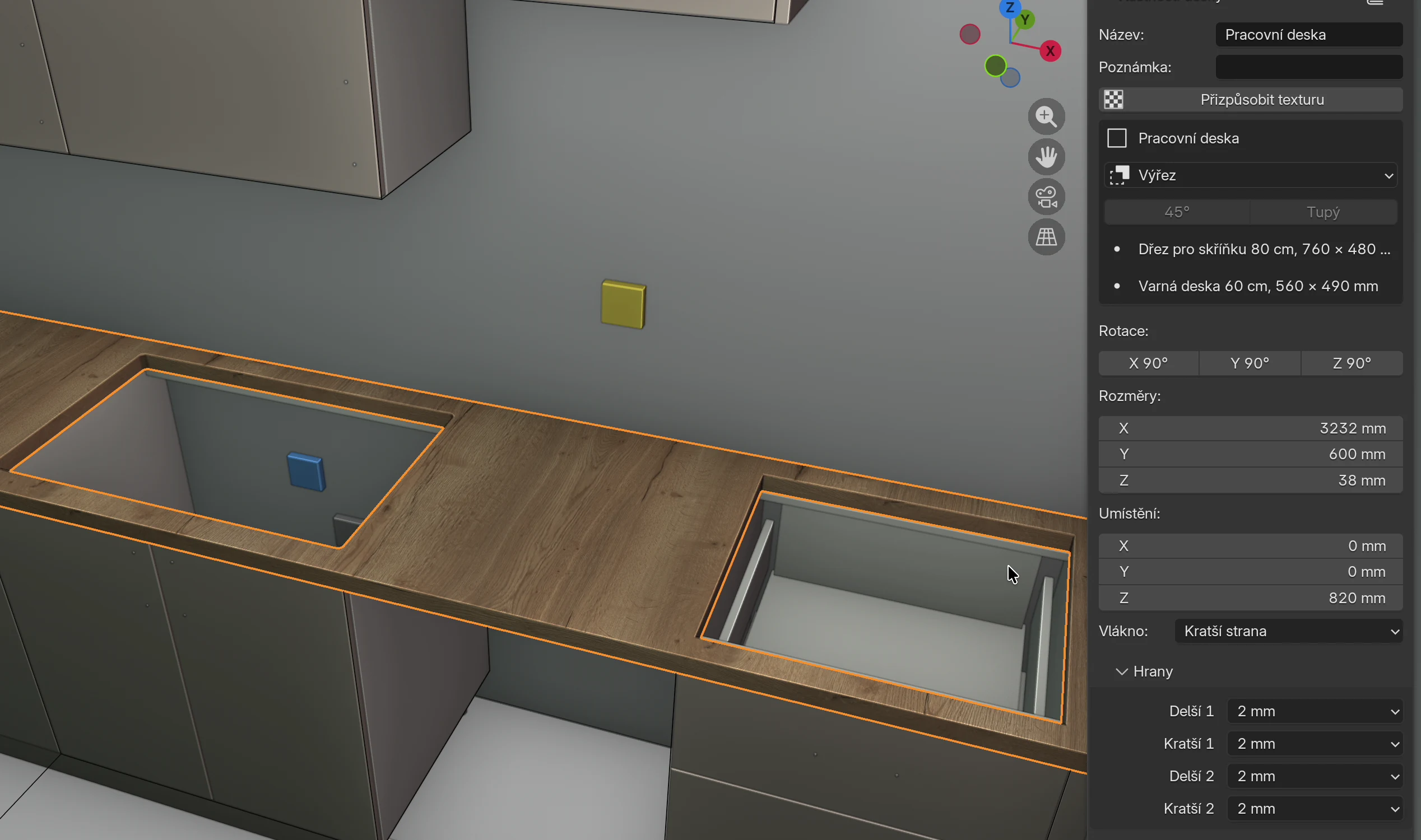

Příklad z videa, pracovní deska 3232 × 600 × 38 mm s hranou 2 mm dokola:

Vlákno	Hotový rozměr (Délka × Šířka)	Řezný rozměr (Délka × Šířka)
Delší strana	3232 × 600 mm	3228 × 596 mm
Kratší strana	600 × 3232 mm	596 × 3228 mm

Pravidla:

• Optimalizace nářezu klade dílec tak, aby jeho Délka vedla po délce skladové desky, a neotáčí ho. Viz Optimalizace nářezu a ceny desek.
• Boky, záda a dna zásuvek a traverzy nemají pole Vlákno. V kusovníku vede jejich Délka vždy po delší straně.
• Na výkresu desky v PDF je Délka vždy vodorovně a šedá dvojitá šipka uprostřed desky ukazuje směr vláken.

Více o směru vláken a o tom, jak se otáčí textura, najdete v kapitole Dekory, hrany a materiály.

Poznámky

Kusovník má dvě poznámky: poznámku desky a poznámku skříňky.

Poznámka	Kde ji zadáte	Kde se objeví
Poznámka desky	Karta EFS - Deska, pole Poznámka	Kusovník, sloupec Deska → Poznámka; stránka této desky v PDF
Poznámka skříňky	Karta EFS - Skříňka, oddíl Vlastnosti skříňky, pole Poznámka	Kusovník, sloupec Skříňka → Poznámka v každém řádku této skříňky; stránka skříňky v PDF

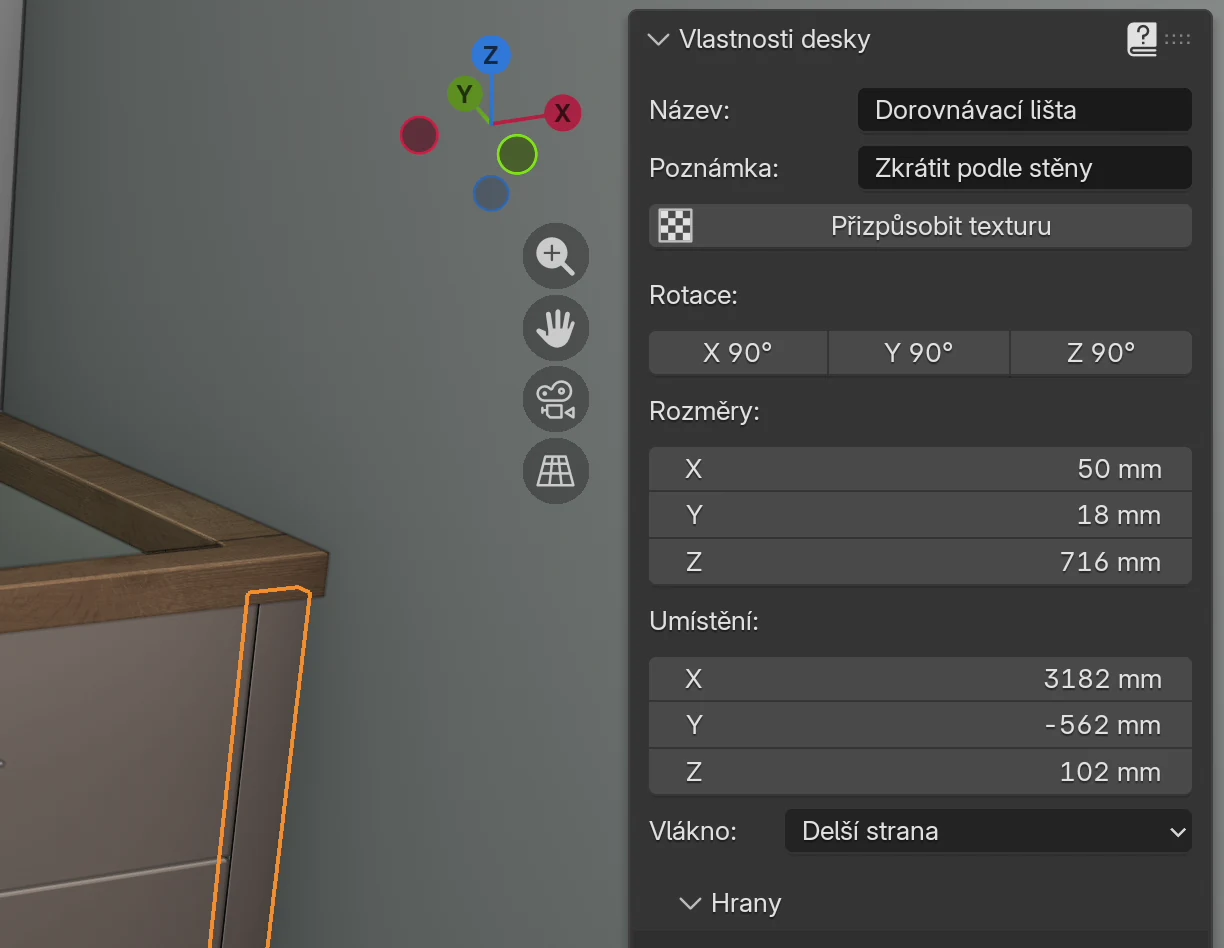

1. Klikněte na desku, např. na dorovnávací lištu.
2. Na kartě EFS - Deska klikněte do pole Poznámka.
3. Napište poznámku, např. Zkrátit podle stěny, a stiskněte Enter.

U volné desky (pracovní deska, sokl, dorovnávací lišta, krycí bok) je poznámka desky zároveň poznámkou „skříňky“, takže je v obou sloupcích.

Drážka a polodrážka pro záda

Když jsou záda v drážce nebo v polodrážce, EFS přidá text do poznámky boků, vrchu a dna a zadních traverz:

Záda	Dodatek k poznámce
V drážce	Drážka pro záda tl. 3 mm
V polodrážce	Polodrážka pro záda tl. 3 mm
Přiložená	nic

Tloušťka v textu je Tloušťka zad. Dodatek se připojí za vaši poznámku, pokud nějakou máte. Poloha drážky (Zapuštění) a její Hloubka v kusovníku nejsou: drážka je nakreslená na výkresu desky v PDF a v DXF jako kapsa. Viz Záda a Drážky, polodrážky a výřezy.

Tip

Pokud drážku pro záda řežete na pile a ne na CNC, zadejte hodnoty Zapuštění a Hloubka drážky do poznámky skříňky (např. Drážka 3 mm, 14 mm od hrany, hloubka 10 mm). Rozměr pak bude v každém řádku této skříňky.

Výřezy a otvory

• Kusovník výřezy ani otvory nepopisuje. Deska s výřezem dostane CNC označení a tvar je na výkresu v PDF a v DXF.
• Otvory pro kolíky, panty, výsuvy, úchytky a podpěrky polic v kusovníku nejsou. Jsou na výkresu desky v PDF s polohami a v souborech DXF, MPR a CIX. Viz Vrtání, DXF, MPR a CIX.
• O kování kusovník uvádí jen počet pantů na dvířkách (sloupec Panty). Veškeré kování sčítá list Kování.

CNC označení

Sloupec CNC označuje desky, které nejsou prostý obdélník a je třeba je řezat na CNC. Označení jdou postupně přes celý projekt: CNC 1, CNC 2, CNC 3…

Označení dostanou tyto desky:

Deska	Proč
Rohový vrch, Rohové dno, Rohová police 1 až 3 rohové skříňky	desky ve tvaru L
Pracovní deska s výřezem pro dřez nebo varnou desku	výřez uvnitř desky (viz Pracovní deska: výřezy a rohový spoj)
Pracovní deska seříznutá pro rohový spoj	šikmý nebo rovný řez v rohu
Deska s výřezem z oddílu Výřezy desky na kartě EFS - Deska	seříznutý roh nebo zářez v obrysu

Desky, které mají jen otvory, CNC označení nedostanou. Ani bok s drážkou pro profil Gola označení nedostane, i když má řezaný obrys. V exportu DXF mají všechny tyto desky své opracování i tak (viz Vrtání, DXF, MPR a CIX).

Panty

Sloupec Panty je vyplněný jen u dvířek (Dvířka levá, Dvířka pravá), i v rohové skříňce. Výklopy a čela zásuvek ho nemají.

• Text je počet pantů a strana dvířek, na které jsou: 1 pant na delší straně, 2 panty na delší straně, 5 pantů na delší straně.
• na delší straně se objeví, když jsou dvířka vyšší než širší, na kratší straně, když jsou širší než vyšší.
• Počet je ten z oddílu Kování a spoje skříňky: pole Panty, nebo automatický počet s Auto počet pantů (viz Kování a spoje).
• Dvířka s 0 panty mají 0 pantů na delší straně. Kontrola projektu pak ohlásí, že dvířka nemají panty.

Typ pantu a rozměr K v kusovníku nejsou. Ukazuje je stránka dvířek v PDF, např. 2 panty na delší straně — Blum Clip top 110, rozměr K 21,5 mm.

Specifikace materiálu

List Specifikace materiálu sčítá kusovník podle dekoru a tloušťky. Použijte ho k objednání desek a hran.

Sloupec	Co ukazuje
Materiál	Název dekoru.
Tloušťka mm	Tloušťka desky.
Plocha m2	Součet ploch všech desek daného dekoru a tloušťky podle řezného rozměru (Délka × Šířka), na dvě desetinná místa.
Délka hrany v m → 0,4 mm, 0,8 mm, 1 mm, 2 mm	Metry hrany každé tloušťky na deskách daného dekoru a tloušťky. Strana se počítá délkou své strany desky podle řezného rozměru.

Příklad z videa: U702 ST9 Kašmir siva, 18 mm: 7 m² desek a 63,6 m hrany 2 mm.

Pravidla:

• Hrana se počítá u dekoru desky, na které je. Hrana 2 mm na čelech U702 se počítá v řádku U702 ST9 Kašmir siva, ne u korpusu.
• Plocha je čistá: bez odpadu, ořezu a prořezu. Kolik skladových desek skutečně potřebujete, spočítá optimalizace nářezu (list Optimalizace a Optimalizace nářezu a ceny desek).
• Záda 3 mm a desky bez dekoru (Default white) mají vlastní řádek jako každý jiný dekor.
• Metry hran nemají přídavek na zarovnání. Připočtěte ho sami při objednávce.

Desky, které do kusovníku nejdou

Co	Proč	Kde to je místo toho
Čela skrytá klávesou Shift+F	Skrytá čela jsou ze všech exportů záměrně vynechaná	Vraťte je tlačítkem Zobrazit čela v záhlaví a exportujte znovu
Desky nastavené na Žádné (bok, vrch nebo dno, záda)	Skříňka je nepoužívá	—
Vrch nebo dno, když je nahrazují traverzy	Skříňka je nepoužívá	Traverzy jsou v seznamu
Kovové boky zásuvek boxových systémů (TANDEMBOX, LEGRABOX, MERIVOBOX)	Kupují se, neřežou	List Kování
Kolíky a otvory	Nejsou to desky	Kolíky na listu Kování, otvory na výkresech a v DXF
Nožky, panty, výsuvy a ostatní kování	Nejsou to desky	List Kování
Stěny, podlaha, otvory a značky přípojek	Součást místnosti	—
Objekty, které nejsou deskami EFS (nábytek z knihovny, lampa)	Program je nemůže nařezat	—

Pozor

Čela skrytá klávesou Shift+F nejsou v kusovníku, v PDF, v DXF, na štítcích, v nabídce ani v renderu. Program vás na to neupozorní. Před každým exportem zkontrolujte, že tlačítko Zobrazit čela v záhlaví je modré (čela jsou viditelná).

Deska, kterou jste skryli klávesou Blenderu (např. H nebo Shift+H), v kusovníku zůstává. Skrytí v zobrazení export nemění.

Výkresy PDF

Panel Export má tři exporty výkresů:

Tlačítko	Co exportuje	Kdy je šedé
Exportovat vše do PDF	Výkresy všech skříněk a desek projektu v jednom PDF	Nikdy
Exportovat vybrané do PDF	Totéž, jen pro vybrané skříňky a volné desky	Nic není vybráno
Vybrané do JPG	Obrázek jedné desky s kótami	Není vybrána právě jedna deska

PDF nemá tabulku všech dílců jako soubor Excelu. Každá deska má vlastní stránku s výkresem a rozměry, takže PDF je kusovník pro dílnu: deska po desce.

Exportovat vše do PDF

1. V panelu Export klikněte na Exportovat vše do PDF.
2. V prohlížeči souborů zkontrolujte název. Navržený název je název projektu_vykresy.pdf ve složce projektu.
3. Klikněte na Exportovat vše do PDF vpravo dole v prohlížeči souborů.

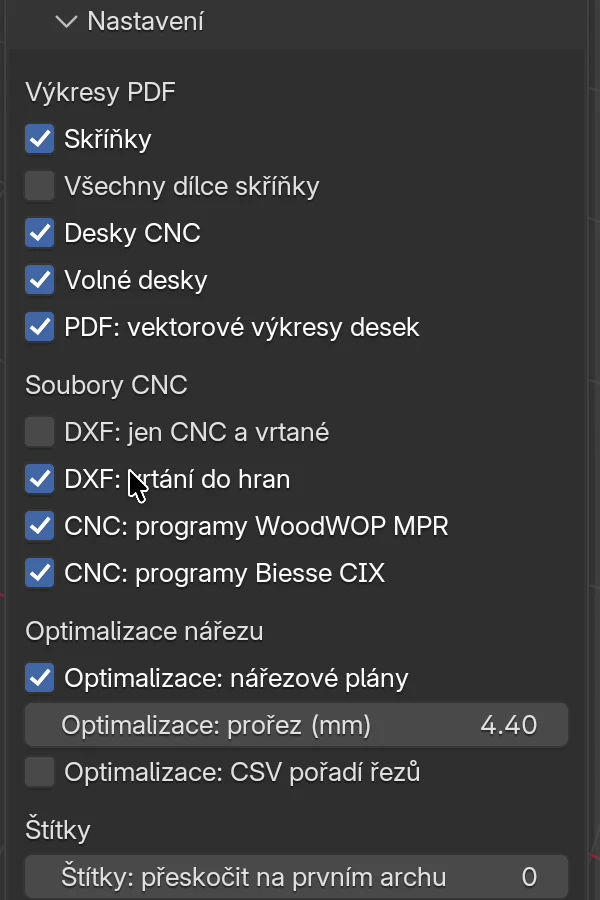

4. Je-li zapnuté pole Skříňky, program vyrenderuje každou skříňku. Dole ve 3D zobrazení je Exportuje se 5 z 48. Počkejte.
5. Když se objeví Export dokončen, PDF je uložené.

Klávesa Esc zastaví export, dokud běží rendery. Program ohlásí Export zrušen a PDF neuloží.

Exportovat vybrané do PDF

1. Vyberte skříňku: klikněte na kteroukoli její desku. Pro více skříněk držte Shift a klikněte na desky dalších skříněk.
2. Klikněte na Exportovat vybrané do PDF.
3. Zkontrolujte název a klikněte na Exportovat vybrané do PDF vpravo dole v prohlížeči souborů.

Pravidla:

• Výběr kterékoli desky exportuje celou skříňku, ke které patří.
• Vybraná volná deska (pracovní deska, sokl, dorovnávací lišta) exportuje jen sama sebe.
• Seznam kování a nářezové plány v tomto PDF zahrnují jen vybrané skříňky.

Co je v PDF

Část	Kdy je v PDF	Obsah
Titulní strana	Vždy	EASY FORM STUDIO, Kusovník pro a název projektu, Vytvořeno a datum
Stránka skříňky	Je zapnuté Skříňky	Čtyři pohledy na skříňku s kótami a tabulka Šířka, Hloubka, Výška s poznámkou skříňky
Stránky desek skříňky	Vždy, pro každou desku	Výkres desky a tabulky, viz Stránka desky
Stránky volných desek	Vždy	Stejné jako u desky skříňky
Seznam kování	Projekt má kování	Kování podle skříněk, na konci CELKEM
Nářezový plán	Je zapnuté Optimalizace: nářezové plány	Skladové desky s dílci; čísla jsou čísla řádků kusovníku

Pořadí: titulní strana, pak u každé skříňky její stránka a stránky jejích desek, pak volné desky, seznam kování a nářezové plány. Od druhé stránky je vpravo dole Strana 2 z 48.

Nadpis stránky skříňky je název skříňky. Nadpis stránky desky je Skříňka - Deska, např. Dřezová skříňka 800 - Dvířka levá.

Tip

Před exportem zadejte název projektu (panel Publikování na web, pole Název). Název se objeví na titulní straně PDF a v názvech všech exportovaných souborů. Dokud ho nezadáte, místo pro název na titulní straně zůstane prázdné.

Stránka desky

Nahoře je výkres desky. Se zapnutým PDF: vektorové výkresy desek (výchozí) je to technický výkres s obrysem, otvory, kótami a hranami. Co znamená každá čára a barva, popisuje oddíl Vektorové výkresy desek v PDF. Bez tohoto zaškrtávacího pole je výkres vyrenderovaný obrázek desky s kótami.

Pod výkresem jsou tabulky:

Řádek	Co ukazuje
Rozměry	Délka, Šířka a Tloušťka: hotový rozměr
Řezný rozměr	Řezná délka a šířka. Řádek se objeví jen tehdy, když se liší od hotového rozměru (deska má hranu).
Materiál	Název dekoru
Směr vláken	Delší strana nebo Kratší strana
Panty	U dvířek počet pantů a strana a u pantu z katalogu i jeho název a rozměr K. Jinak -.
Poznámka	Poznámka desky, pokud nějakou má
Hrany	Delší 1, Kratší 1, Delší 2, Kratší 2: tloušťka hrany, - u strany bez hrany
Legenda vrtání	Pro každou skupinu otvorů: účel, Ø × hloubka, Plocha, Množ. a Polohy X/Y. Jen s vektorovými výkresy a když má deska otvory.

Vybrané do JPG

Vybrané do JPG uloží obrázek jedné desky: vyrenderovanou desku s kótami a značkami otvorů pro kolíky, jako stránka desky v PDF bez vektorových výkresů.

1. Klikněte na jednu desku (ne na celou skříňku v seznamu Objekty scény).
2. Klikněte na Vybrané do JPG.
3. V prohlížeči souborů napište název obrázku, např. název desky.
4. Klikněte na Export do JPG.

Tlačítko je šedé, když je vybraná celá skříňka, více objektů nebo když vybraný objekt není deska EFS.

Tip

JPG se hodí do zprávy o jedné desce pro řemeslníka nebo dodavatele. Pro dílnu je lepší PDF: vektorový výkres má všechny otvory s polohami, obrázek jen kolíky.

Nastavení exportu

Zaškrtávací pole pro PDF, soubory CNC, optimalizaci nářezu a štítky jsou v panelu Export, v oddílu Nastavení dole v panelu. Otevřete ho kliknutím na Nastavení.

Volba	Co dělá	Výchozí	Hodnoty
Výkresy PDF
Skříňky	V PDF dostane každá skříňka stránku se čtyřmi vyrenderovanými pohledy a rozměry. Rendery trvají: bez tohoto pole a s vektorovými výkresy je PDF hotové hned.	zapnuto	zapnuto, vypnuto
Všechny dílce skříňky	V této verzi PDF nemění: stránka každé desky skříňky je v PDF vždy.	vypnuto	zapnuto, vypnuto
Desky CNC	V této verzi PDF nemění.	zapnuto	zapnuto, vypnuto
Volné desky	V této verzi PDF nemění: volné desky jsou v PDF vždy.	zapnuto	zapnuto, vypnuto
PDF: vektorové výkresy desek	Stránka desky je technický výkres (obrys, otvory, kóty, hrany) místo vyrenderovaného obrázku. Rychlejší a ostřejší, s legendou vrtání.	zapnuto	zapnuto, vypnuto
Soubory CNC
DXF: jen CNC a vrtané	Export DXF vynechá prosté obdélníky bez otvorů a drážek.	vypnuto	zapnuto, vypnuto
DXF: vrtání do hran	Otvory v hraně jdou do DXF, MPR a CIX.	zapnuto	zapnuto, vypnuto
CNC: programy WoodWOP MPR	Vedle DXF zapíše program .mpr pro Homag.	vypnuto	zapnuto, vypnuto
CNC: programy Biesse CIX	Vedle DXF zapíše program .cix pro Biesse.	vypnuto	zapnuto, vypnuto
Optimalizace nářezu
Optimalizace: nářezové plány	Přidá nářezové plány do PDF a list Optimalizace do souboru Excelu. Formáty skladových desek jsou v ceníku.	zapnuto	zapnuto, vypnuto
Optimalizace: prořez (mm)	Tloušťka pilového kotouče, kterou optimalizace nechává mezi dílci.	4,4 mm	0–20 mm
Optimalizace: CSV pořadí řezů	Vedle souboru Excelu zapíše i soubor název_cuts.csv se všemi řezy pily v pořadí. Funguje jen se zapnutým Optimalizace: nářezové plány.	vypnuto	zapnuto, vypnuto
Štítky
Štítky: přeskočit na prvním archu	Kolik štítků na prvním archu už je použitých.	0	0–23

Podrobnosti k zaškrtávacím polím CNC jsou v kapitole Vrtání, DXF, MPR a CIX, k optimalizaci nářezu v Optimalizace nářezu a ceny desek, ke štítkům v Štítky a montážní návod.

Pravidla:

• Nastavení platí pro projekt a ukládá se s ním.
• Uložit jako moje nastavení uloží i tato zaškrtávací pole, takže je dostane každý nový projekt. Viz Moje nastavení.
• Výrobní balíček používá stejná zaškrtávací pole.
• Kusovník v Excelu nezávisí na polích Výkresy PDF ani Soubory CNC. Ovlivňují ho jen Optimalizace: nářezové plány (list Optimalizace) a Optimalizace: CSV pořadí řezů.

Poznámka

V této verzi pole Všechny dílce skříňky, Desky CNC a Volné desky PDF nezkracují. Pro PDF jen některých skříněk je vyberte a klikněte na Exportovat vybrané do PDF.

Časté problémy a řešení

V kusovníku nejsou čela. Čela jsou skrytá klávesou Shift+F. Klikněte v záhlaví nástroje EFS na Zobrazit čela a exportujte znovu.

Řezný rozměr je stejný jako hotový. Deska nemá hranu: všechny strany jsou Žádné. Zkontrolujte oddíl Hrany na kartě EFS - Deska.

Řezný rozměr má desetinné místo, např. 563,2. Deska má na obou stranách hranu 0,4 mm (2 × 0,4 = 0,8 mm). To je správný řezný rozměr. Pokud vaše pila řeže na celé milimetry, zaokrouhlete ho, jak jste zvyklí.

Délka a Šířka jsou prohozené. Deska má Vlákno: Kratší strana. Délka vede po směru vláken. Pokud dekor vlákno nemá (jednobarevná deska), vraťte ho na Delší strana.

Sloupec Panty je u výklopu prázdný. Sloupec je vyplněný jen u dvířek. Počet pantů výklopu je v oddílu Kování a spoje skříňky a na listu Kování.

Čísla na štítcích nesedí s kusovníkem. Štítky a kusovník byly exportovány z různých verzí projektu. Exportujte je znovu najednou, např. pomocí Výrobní balíček.

Export ohlásí chybu a soubor neuloží. Soubor se stejným názvem je otevřený v Excelu. Zavřete ho nebo uložte pod jiným názvem. Pokud chyba říká, že skončilo zkušební období nebo předplatné, viz Když skončí zkušební období nebo předplatné.

Po exportu se objeví „Exportováno, ale kontrola projektu našla chyby“. Soubor je uložený, ale projekt má překrývající se skříňky nebo otvory pro kolíky skrz desku. Klikněte na Kontrola projektu, opravte chyby a exportujte znovu. Viz Kontrola projektu.

Exportovat vybrané do PDF je šedé. Nic není vybráno. Klikněte na desku skříňky nebo na volnou desku.

Vybrané do JPG je šedé. Je vybraná celá skříňka nebo více objektů. Klikněte na jednu desku ve 3D zobrazení nebo v seznamu Dílce skříňky.

Export PDF trvá dlouho. Je zapnuté Skříňky, takže program renderuje čtyři pohledy na každou skříňku. Pro rychlé výkresy desek vypněte Skříňky a nechte zapnuté PDF: vektorové výkresy desek.

Vypnul jsem Volné desky a pracovní deska je v PDF pořád. V této verzi toto pole PDF nemění. Pro PDF bez volných desek vyberte jen skříňky a klikněte na Exportovat vybrané do PDF.

Na titulní straně PDF není název projektu. Projekt nemá název. Zadejte ho v panelu Publikování na web, pole Název, a exportujte znovu.

V kusovníku je deska, kterou ve scéně nevidím. Je skrytá klávesou Blenderu, např. Shift+H. Stiskněte Alt+H a znovu ji uvidíte.

Klávesové zkratky v této kapitole

Klávesa	Akce
Enter	Potvrdí napsanou poznámku
Shift+F	Skrýt čela: skrytá čela do exportu nejdou
Esc	Zastaví export PDF, dokud běží rendery
Ctrl+Shift+E	Výrobní balíček: kusovník, výkresy, DXF a ostatní najednou
Alt+H	Zobrazí vše, co bylo skryto klávesou Blenderu
Ctrl+S	Uloží projekt před exportem

Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.

Dále

Další kapitola: Spoje: kolíky, confirmat, minifix
