Předsíň a obývací pokoj ze šablon

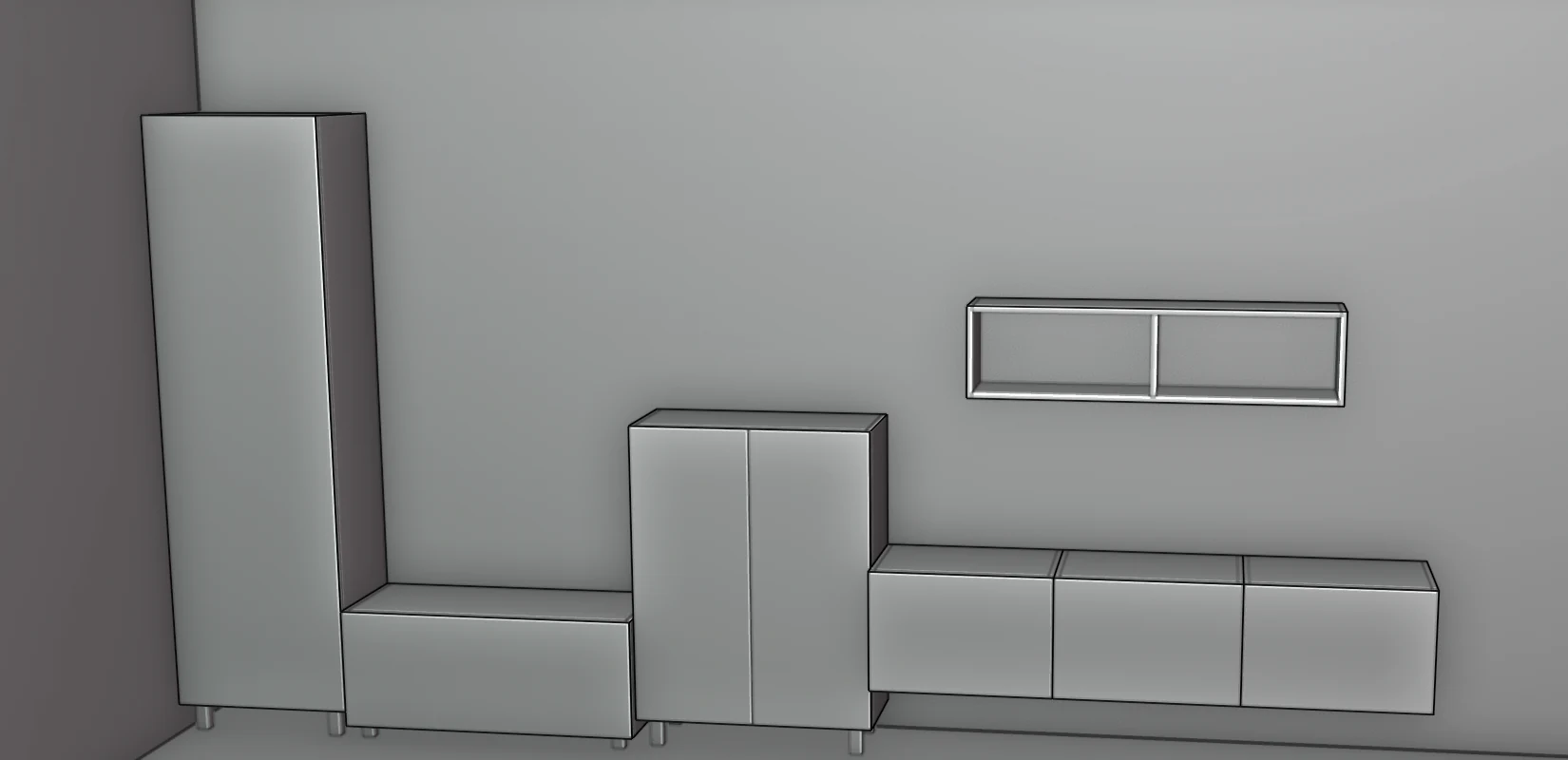

V této kapitole postavíte předsíň a TV stěnu z hotových šablon: předsíňovou skříň s výsuvnou tyčí, lavici se zásuvkou, botník, závěsný TV stolek a polici nad ním. Naučíte se, jak šablonu postavit k libovolné stěně, v jaké výšce visí závěsné skříňky a jak měnit rozměry šablony složené z více korpusů. Totéž platí pro šablony do ložnice a kanceláře.

Video: D04 Předsíň a obývací pokoj ze šablon

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete

• Projekt s místností. Ve videu má místnost 5600 × 4000 × 2600 mm a předsíň i TV stěna jsou u zadní stěny. Jak místnost nastavit, popisuje kapitola Místnost, otvory a přípojky.
• V panelu nástrojů je vybraný nástroj EFS a postranní panel je otevřený (N).
• Karta EFS - Šablony, panel Šablony skříněk. Jak se šablony hledají a umisťují, popisuje kapitola Šablony a Moje šablony.
• Pohled zepředu: pravý konec záhlaví nástroje EFS ukazuje 000°.

Šablony do předsíně, obývacího pokoje, ložnice a kanceláře

Čtyři kategorie mají 23 šablon: Předsíň 5, Obývací pokoj 7, Ložnice 6 a Kancelář 5. Rozměry, náhled a popis každé z nich jsou v seznamu šablon. Pro práci v místnosti je důležité, na čem šablona stojí, protože to určuje výšku, ve které se objeví.

Na čem stojí	Šablony	Výška dna korpusu nad podlahou
Nožky 50 mm	Lavice se zásuvkou (Předsíň); Knihovna s dolními dvířky, Kontejner se zásuvkami, Skříň na šanony (Kancelář)	50 mm
Nožky 100 mm	Předsíňová skříň, Botník (Předsíň); Vitrína, Příborník 1200, TV stolek se zásuvkami (Obývací pokoj)	100 mm
Nožky 150 mm	Komoda, 3 zásuvky, Komoda, 6 zásuvek, Noční stolek, 2 zásuvky, Noční stolek, zásuvka a nika, Vysoká komoda, 5 zásuvek (Ložnice)	150 mm
Na podlaze, bez nožek	Úzký regál (Předsíň), Knihovna (Obývací pokoj), Psací stůl (Kancelář)	0 mm
Závěsné	Horní skříňka s výklopem (Předsíň); Závěsný TV stolek, 3 výklopy, Nástěnná police, Horní skříňka se zvedacím výklopem (Obývací pokoj); Závěsný noční stolek (Ložnice); Police nad stolem (Kancelář)	každá vlastní, viz Závěsné skříňky a montážní výška

Šest šablon je složeno z více navázaných korpusů: Závěsný TV stolek, 3 výklopy, TV stolek se zásuvkami, Příborník 1200, Komoda, 6 zásuvek, Noční stolek, zásuvka a nika a Knihovna s dolními dvířky. Jak se mění jejich rozměry, popisuje část Šablona z více korpusů.

Poznámka

Knihovna a Úzký regál stojí na podlaze bez nožek a jsou vysoké 2000 a 1800 mm. Při montáži je připevněte ke stěně. EFS pro to kování nepřidává.

Předsíň: skříň, lavice a botník

Toto je postup z videa. Každá další šablona dopadne vedle předchozí, protože předchozí zůstane vybraná.

Předsíňová skříň

1. Klikněte do prázdné části zobrazení, aby nebylo nic vybráno.

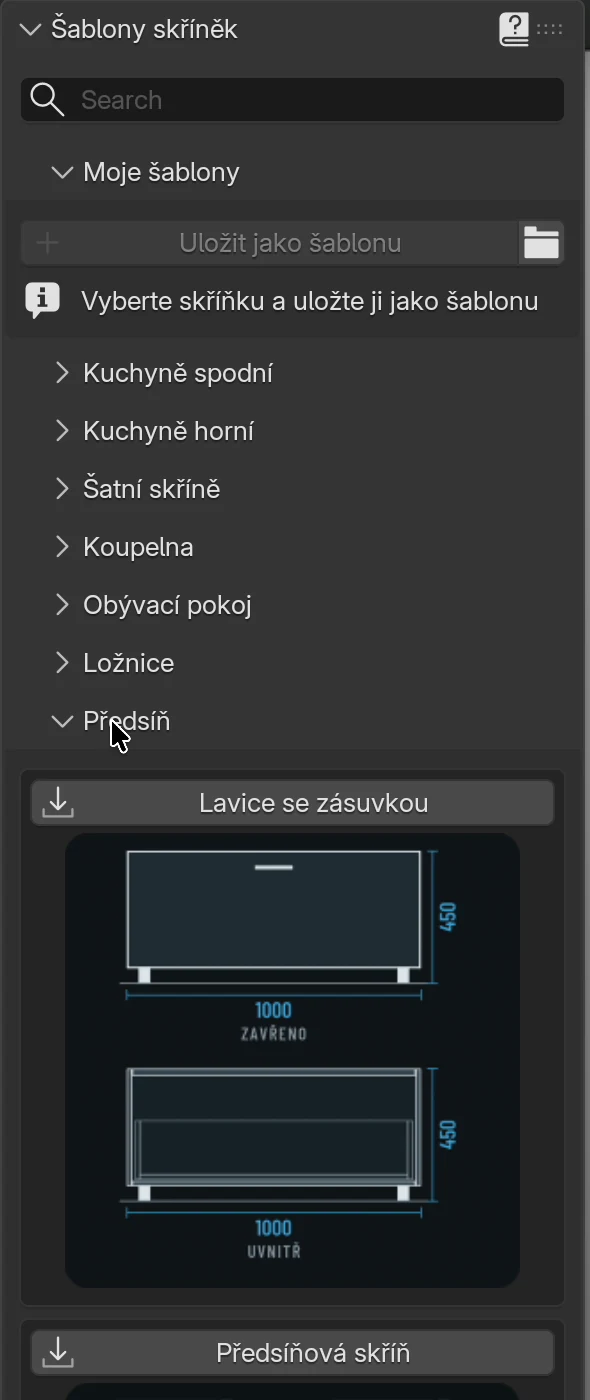

2. V panelu Šablony skříněk otevřete kategorii Předsíň.



3. Klikněte na kartě na tlačítko Předsíňová skříň. Ve videu byla skříň nejprve nalezena vyhledáním slova předsíň.

Skříň dopadne do zadního levého rohu místnosti a zůstane vybraná. Má 600 × 400 × 2000 mm, stojí na nožkách 100 mm a má jedna dvířka a polici. Je hluboká 400 mm, proto má místo příčné tyče výsuvnou tyč, která vede zepředu dozadu, pod policí.

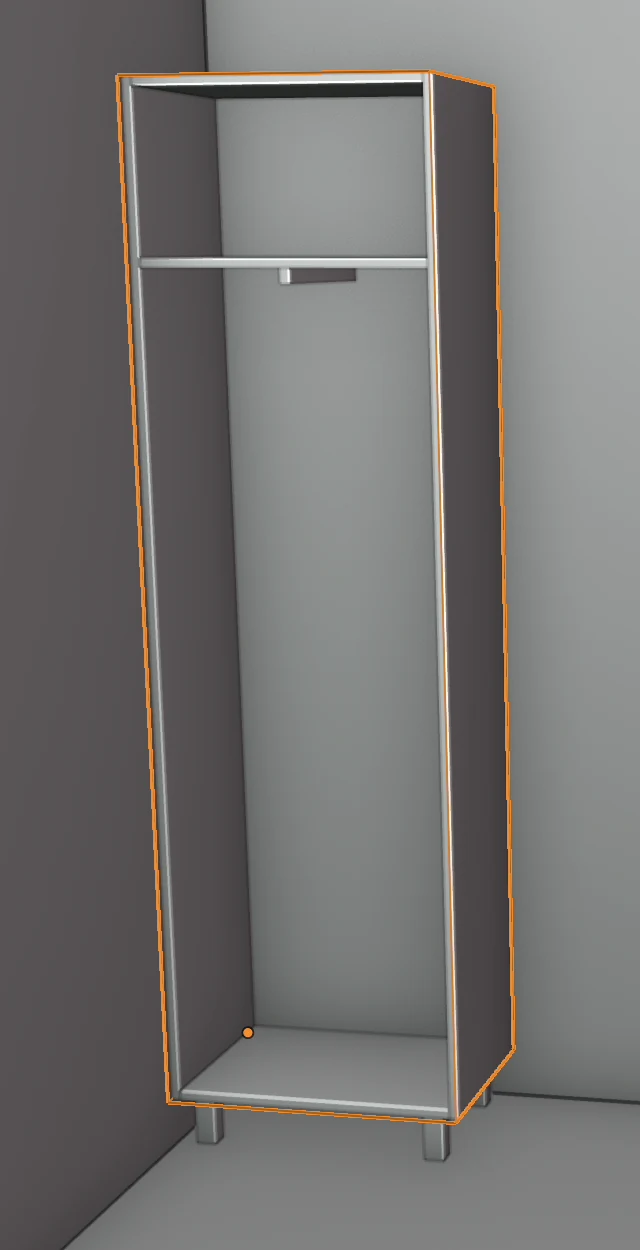

Šatní tyč

Tyč volíte na kartě EFS - Skříňka, v panelu Police.

Volba	Co dělá	Výchozí	Hodnoty
Šatní tyč	Tyč na oblečení ve skříňce	Žádné; v šabloně Předsíňová skříň: Výsuvná tyč	Žádné, Příčná tyč, Výsuvná tyč
Výška tyče	Výška tyče nad dnem korpusu. 0 znamená 60 mm pod policí nad ní nebo pod vrchem. Viditelné jen s volbou Příčná tyč	0 mm	0–3000 mm

Pravidla, která program uplatní sám:

• Výsuvná tyč má průřez 20 × 30 mm. Vede uprostřed šířky, těsně pod nejnižší policí, která je víc než 900 mm nad dnem korpusu. Pokud taková police není, vede pod vrchem.
• Délku zvolí EFS: největší z 250, 300, 350, 400, 450, 500 a 550 mm, která se vejde do vnitřní hloubky zmenšené o 20 mm. V šabloně Předsíňová skříň je tyč dlouhá 350 mm. Když změníte hloubku, délka se zvolí znovu.
• Tyč se pohybuje se skříní a není deska, takže se nedostane do kusovníku. V odhadu nákladů, nabídce a seznamu kování je to položka Výsuvná šatní tyč s její délkou. V ceníku má kód PULL_OUT_RAIL na listu Other.

Příčnou tyč a šatní skříně s přihrádkami popisuje kapitola Šatní skříň s přihrádkami a tyčí.

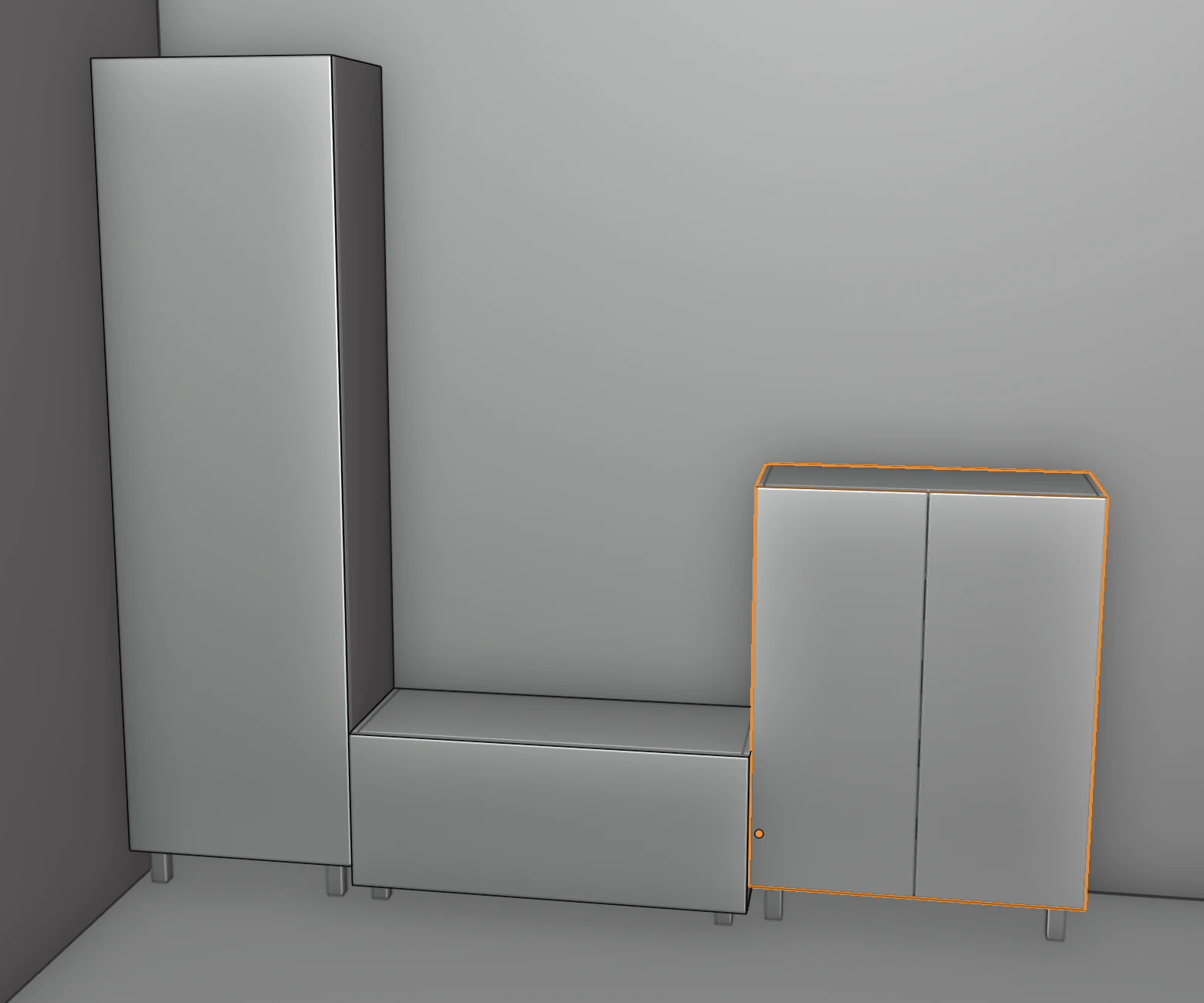

Lavice se zásuvkou a botník

1. Předsíňová skříň zůstane vybraná. Vyhledejte lavice a klikněte na Lavice se zásuvkou. Lavice dopadne vpravo od skříně, se zády ve stejné linii a se stejným otočením.
2. Teď je vybraná lavice. Vyhledejte botník a klikněte na Botník. Botník se postaví vpravo od lavice.

Šablona	Rozměry	Co má
Lavice se zásuvkou	1000 × 400 × 400 mm, nožky 50 mm	jednu zásuvku; vrch 25 mm; sedák ve výšce 450 mm nad podlahou
Botník	800 × 350 × 1000 mm, nožky 100 mm	dvoje dvířka, čtyři police

Šablona umístěná vedle vybrané skříňky s ní není propojená vazbou. Když posunete skříň, lavice zůstane na místě. Pokud je pravá strana vybrané skříňky obsazená, šablona se postaví vlevo. Všechna pravidla umisťování jsou v části Kam se šablona umístí.

Tip

Vrch lavice je deska 25 mm. Pro její cenu potřebuje ceník řádek dekoru se sloupcem 25 (<28) a hrana k ní se počítá v šířce 43 mm (viz Zadání ceny do ceníku). Pokud sedák uděláte z desky 18 mm, změňte Tloušťka v Konstrukce → Vrch. Sedák přesahující přes boky získáte spojem Průběžné vlevo i vpravo a poli Levý přesah a Pravý přesah (viz Vrch).

Obývací pokoj: TV stolek a police

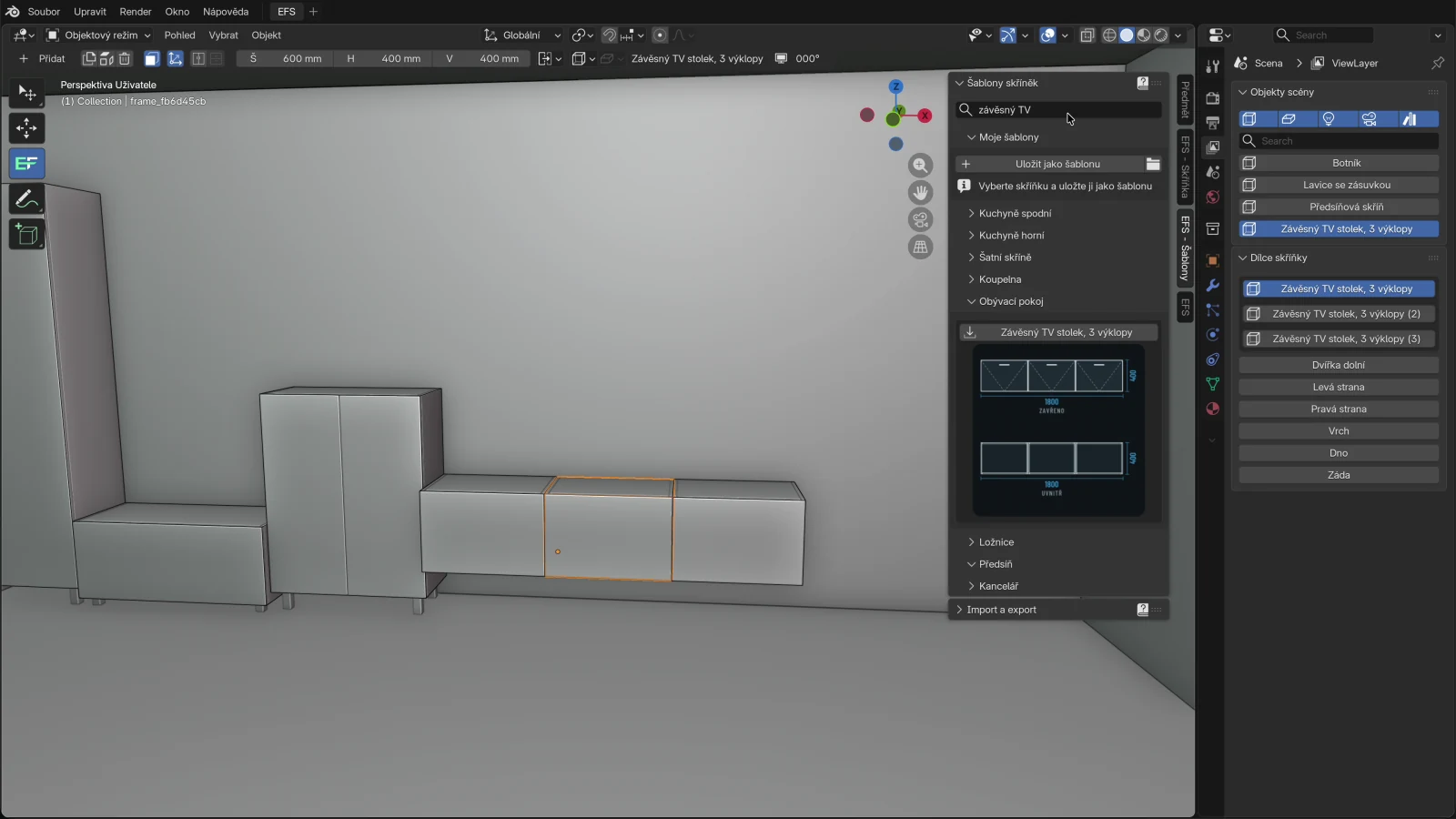

Závěsný TV stolek, 3 výklopy

1. Botník zůstane vybraný.
2. Otevřete kategorii Obývací pokoj. Ve videu byl stolek nalezen vyhledáním slov závěsný TV.
3. Klikněte na Závěsný TV stolek, 3 výklopy.

Stolek se skládá ze tří navázaných korpusů po 600 mm, celkem 1800 × 400 × 400 mm. Visí: dno je 250 mm nad podlahou a vrch ve výšce 650 mm. Výklopy se otevírají dolů. Seznam dílců ukazuje Dvířka dolní. Celý stolek, se všemi třemi korpusy, dopadne vpravo od botníku.

Hlavní korpus je prostřední a nese název šablony. Levý korpus se jmenuje Závěsný TV stolek, 3 výklopy (2) a pravý Závěsný TV stolek, 3 výklopy (3). V seznamu Objekty scény je jen hlavní korpus. Navázané korpusy vidíte v seznamu Dílce skříňky, když je stolek vybraný.

Nástěnná police nad TV stolkem

1. TV stolek zůstane vybraný. Aktivní je jeho hlavní, prostřední korpus.

2. Vyhledejte nástěnná a klikněte na Nástěnná police.

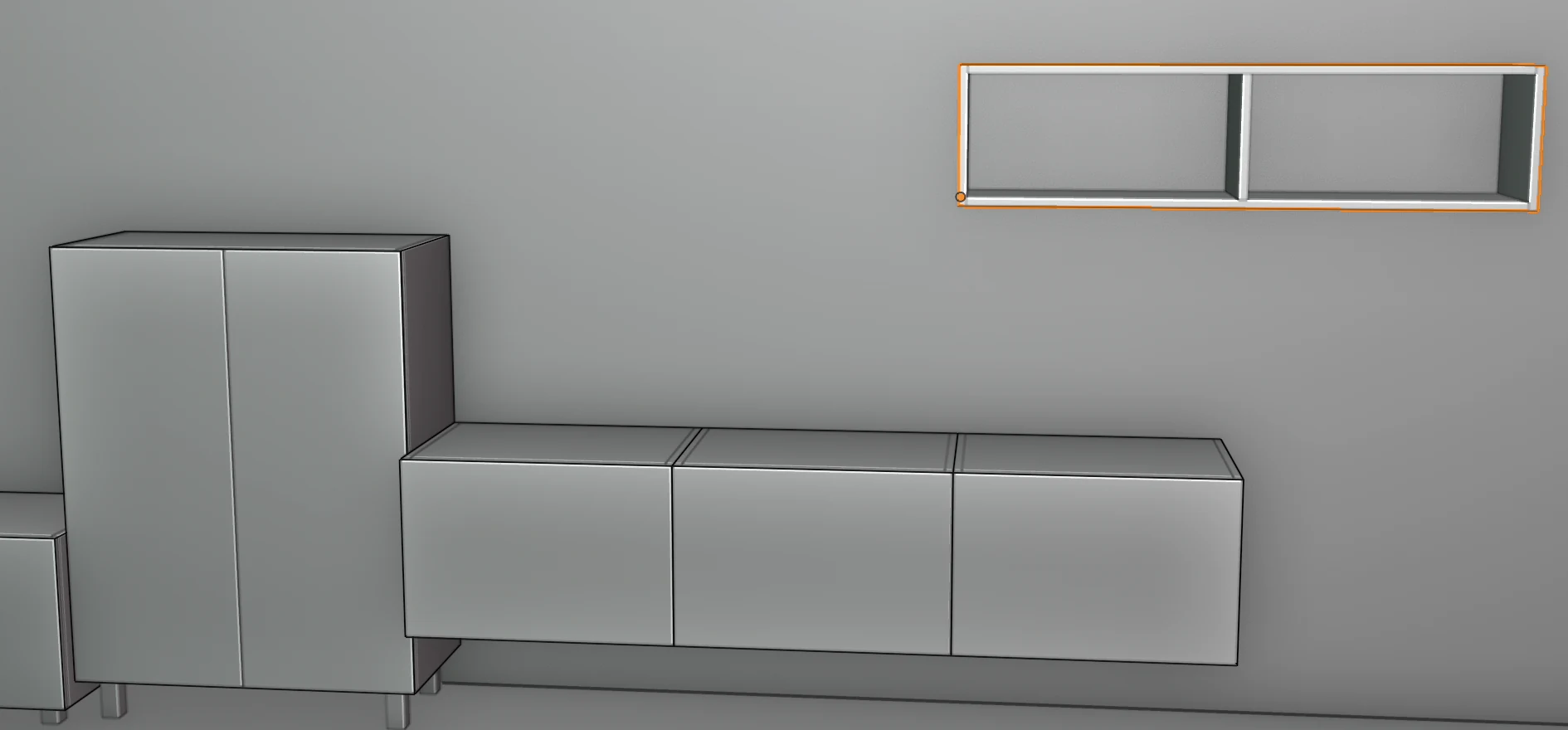

   Police má 1200 × 250 × 300 mm a uprostřed příčku. Dopadne vpravo od prostředního korpusu TV stolku, ve své vlastní výšce: dno je ve výšce 1200 mm. EFS hledá volné místo vedle vybrané skříňky ve 3D, takže pravý korpus TV stolku, který je níž, jí nepřekáží.



3. V seznamu Objekty scény klikněte na Nástěnná police. Tím vyberete celou skříňku, ne jednu z jejích desek.

4. Přesuňte ukazatel myši nad 3D zobrazení. Stiskněte G a pak X.
5. Zadejte -900 a stiskněte Enter.

Police se posune o 900 mm doleva a sedí uprostřed nad TV stolkem.

Proč 900 mm: police začíná u pravé hrany prostředního korpusu, 1200 mm od levé hrany TV stolku. Uprostřed je, když se její levá hrana dostane na (1800 − 1200) / 2 = 300 mm od levé hrany TV stolku. Posun je 1200 − 300 = 900 mm doleva. Totéž platí pro jiné rozměry: posun je vzdálenost od levé hrany TV stolku k levé hraně police, zmenšená o polovinu rozdílu jejich šířek.

Tip

Místo G a X můžete stisknout 1 (Přesunout v ose X), zadat -900 a Enter. Klávesa 1 posune celou skříňku, i když jste v zobrazení klikli jen na jednu z jejích desek. Viz Posun: 1, 2 a 3.

Pozor

G je klávesa Blenderu a posouvá přesně to, co je vybrané. Pokud jste v zobrazení klikli na desku, G posune jen tuto desku a ta opustí skříňku. Vraťte ji pomocí Ctrl+Z a pak vyberte skříňku v seznamu Objekty scény nebo použijte 1.

Šablony jsou běžné skříňky

Šablona ve scéně je běžná skříňka EFS. Rozměry, čela, police, nožky a kování měníte jako u každé skříňky, v záhlaví a na kartě EFS - Skříňka. Změny se šablony v katalogu nedotknou. Skříňku, kterou jste upravili, uložte do Moje šablony (viz Šablona je obyčejná skříňka a Uložení s pracovní deskou).

Umístění k jiné stěně

Ve videu jsou všechny skříňky u zadní stěny. K ostatním stěnám postavíte šablonu dvěma způsoby: vedle skříňky, která už u této stěny stojí, nebo podle směru pohledu.

Vedle skříňky u této stěny

Když je vybraná skříňka (nebo jedna z jejích desek), šablona dostane její otočení a dopadne k její pravé straně, se zády ve stejné linii. Pravá strana je vpravo, když se díváte na přední stranu této skříňky:

Stěna vybrané skříňky	Otočení	Kam vede „vpravo“
Zadní	0°	k pravé stěně
Pravá	90°	k přední stěně
Přední	180°	k levé stěně
Levá	270°	k zadní stěně

Pokud je pravá strana obsazená, šablona dopadne vlevo. Pokud jsou obsazené obě strany, umístí se, jako by nic nebylo vybráno. Stačí proto přesně umístit první skříňku u stěny: všechny další půjdou vedle ní.

Podle směru pohledu

Když není nic vybráno, otočení závisí na úhlu pohledu na pravém konci záhlaví. Pohled otáčíte prostředním tlačítkem myši a úhel se zaokrouhlí na 000°, 090°, 180° nebo 270°.

Úhel v záhlaví	Stěna	Otočení šablony	Kam dopadne
000°	zadní	0°	Na pravý konec řady u zadní stěny. První skříňka do zadního levého rohu.
270°	levá	270°	Zády k levé stěně, těsně před skříňku, která ve scéně stojí nejvíc vpředu. Pokud žádná není, za zadní stěnu, mimo místnost.
090°	pravá	90°	Sleduje myš. Položíte ji kliknutím levým tlačítkem.
180°	přední	180°	Sleduje myš. Položíte ji kliknutím.

Závěsné šablony v těchto kategoriích nejsou horní skříňky. S pohledem 000° a 270° se proto řídí spodními skříňkami: přijdou na konec řady spodních skříněk, ve své vlastní výšce.

První skříňka přesně do rohu

Poloha skříňky je její zadní levý dolní roh. Zadáte ji v rozbalovacím tlačítku Vlastnosti skříňky v záhlaví, v polích X, Y a Z. Podlaha místnosti vede od X = 0 (levá stěna) po šířku místnosti (pravá stěna) a od Y = 0 (zadní stěna) po minus hloubku místnosti (přední stěna). Vlevo a vpravo zde znamená při pohledu zepředu, ze směru 000°.

Kde skříňka stojí	Rotace Z	X	Y
Zadní stěna, v rohu s levou stěnou	0°	0	0
Pravá stěna, v rohu se zadní stěnou	90°	šířka místnosti	0
Přední stěna, v rohu s pravou stěnou	180°	šířka místnosti	minus hloubka místnosti
Levá stěna, v rohu s přední stěnou	270°	0	minus hloubka místnosti
Levá stěna, v rohu se zadní stěnou	270°	0	minus šířka skříňky

Příklad, první skříňka u pravé stěny v místnosti z videa:

1. Klikněte do prázdného prostoru. Otočte pohled tak, aby záhlaví ukazovalo 090°.
2. Klikněte na šablonu. Otočí se zády k pravé stěně a sleduje myš.
3. Kliknutím levým tlačítkem ji položte kamkoli podél pravé stěny.
4. Otevřete v záhlaví rozbalovací tlačítko Vlastnosti skříňky. Zadejte X 5600 a Y 0.

Skříňka stojí u pravé stěny, v rohu se zadní stěnou. Další šablona: nechte skříňku vybranou a klikněte na kartu. Nová se postaví vedle ní, směrem k přední stěně.

Tip

Skříňku, která už je ve scéně, otočíte klávesou R (o 90° ve směru hodinových ručiček, při pohledu shora) nebo tlačítky Rotace Z na kartě EFS - Skříňka. Skříňka se otáčí kolem svého zadního levého dolního rohu, proto ji po otočení nastavte v X a Y. U šablony z více korpusů otáčejte hlavní korpus: navázané se otočí s ním. Viz Otočení: R a Rotace Z.

Poznámka

Pokud je v Možnosti umístění vybráno posouvání (např. Posouvání v ose X), šablona se nepostaví vedle vybrané skříňky, ale sleduje myš. Pokud je v předvolbách doplňku vypnuto Otočit skříňku při vytvoření podle směru pohledu, je šablona vždy na 0° a sleduje myš. Viz Kam přijde nová skříňka.

Závěsné skříňky a montážní výška

Závěsná šablona přijde ve své vlastní montážní výšce. Montážní výška je výška dna korpusu nad podlahou.

Šablona	Kategorie	Rozměry (Š × H × V)	Dno nad podlahou	Vrch nad podlahou
Závěsný TV stolek, 3 výklopy	Obývací pokoj	1800 × 400 × 400 mm	250 mm	650 mm
Nástěnná police	Obývací pokoj	1200 × 250 × 300 mm	1200 mm	1500 mm
Horní skříňka se zvedacím výklopem	Obývací pokoj	800 × 350 × 350 mm	1500 mm	1850 mm
Horní skříňka s výklopem	Předsíň	1000 × 350 × 400 mm	1500 mm	1900 mm
Závěsný noční stolek	Ložnice	450 × 350 × 180 mm	400 mm	580 mm
Police nad stolem	Kancelář	1200 × 250 × 350 mm	1100 mm	1450 mm

Závěsné koupelnové šablony popisuje kapitola Koupelna: sifon a potrubí.

Změna montážní výšky

1. Vyberte skříňku. U šablony z více korpusů vyberte hlavní korpus (klikněte na jeho název v Objekty scény).
2. Otevřete v záhlaví rozbalovací tlačítko Vlastnosti skříňky.
3. Do pole Z zadejte novou výšku dna nad podlahou, např. 300, a stiskněte Enter.

Totéž dosáhnete klávesou 3 (Přesunout v ose Z) a zadaným posunem: 50 zvedne skříňku o 50 mm. Navázané korpusy jdou s hlavním.

Pravidla, která program uplatní sám:

• Když šablona přijde vedle vybrané skříňky, ponechá si vlastní výšku. TV stolek vedle botníku visí ve výšce 250 mm a botník vedle něj stojí na nožkách.
• EFS hledá volné místo vedle vybrané skříňky ve 3D. Nástěnná police se tak může postavit nad nižší skříňku, protože se s ní nesrazí.
• Závěsné šablony v těchto kategoriích nejsou horní skříňky. Neřídí se polem Výška horních skříněk v panelu Vlastnosti scény a jejich čela jsou ve skupině F 1, jako u spodních skříněk.
• Výklop šablon Horní skříňka s výklopem a Horní skříňka se zvedacím výklopem se otevírá nahoru. Zvedací mechanismus pochází z Kování projektu a změníte ho v poli Výklopné kování v rámečku Kování a spoje. Viz také Horní skříňky, vysoké skříně a výklopy.

Pozor

Pole Závěsy horních skříněk a závěsy v odhadu nákladů, nabídce a seznamu kování existují jen u horních skříněk. Závěsný TV stolek, nástěnná police a ostatní závěsné šablony v těchto kategoriích proto nemají závěsy ani závěsnou lištu, ani v nabídce, ani v seznamu kování. Přidejte je do ceny sami, např. přes částku Práce.

Pozor

Když závěsnou skříňku z těchto kategorií uložíte do Moje šablony, montážní výška se neuloží. Z Mých šablon přijde na podlahu. Po umístění zadejte Z znovu.

Pro pokročilé

Závěsnou skříňku z jednoho korpusu změníte na horní skříňku klávesou U nebo zaškrtávacím políčkem Horní skříňka v panelu Vlastnosti skříňky (viditelné, jen když skříňka nemá nožky). Skříňka pak skočí do výšky Výška horních skříněk (výchozí 1430 mm), čela přejdou do skupiny F 2 a objeví se pole Závěsy horních skříněk, takže se závěsy dostanou do nabídky a seznamu kování. Potom znovu zadejte montážní výšku v Z. Když později změníte Výška horních skříněk, všechny horní skříňky včetně této skočí do nové výšky. U šablony z více korpusů se horní skříňkou stane jen hlavní korpus a navázané korpusy zůstanou spodními skříňkami, s čely ve skupině F 1 a bez závěsů.

Úprava rozměrů šablony

Šablona z jednoho korpusu

Rozměry měníte v záhlaví (Š, H, V) nebo v panelu Vlastnosti skříňky, jako u každé skříňky. Desky se postaví znovu a police, zásuvky, tyč i čela se řídí novými rozměry. Skříňka roste od svého zadního levého dolního rohu: doprava, dopředu a nahoru. Viz Rozměry skříňky.

Příklad: předsíňová skříň do výklenku 650 mm mezi stěnou a zárubní dveří. Klikněte na skříň, zadejte do pole Š 650 a stiskněte Enter. Pokud má sahat ke stropu, počítejte výšku bez nožek: pro strop ve výšce 2600 mm a nožky 100 mm zadejte V 2500, nebo méně kvůli montážní mezeře.

Šablona z více korpusů

Šablona z více korpusů má hlavní korpus a navázané korpusy. Hlavní nese název šablony, navázané stejný název s číslem v závorce. Navázané korpusy stojí vedle hlavního (vlevo, vpravo, nad ním nebo pod ním) a posouvají se a otáčejí s ním.

Který rozměr hlavní korpus předá navázaným, určují zaškrtávací políčka Zahrnout do změny velikosti: Šířka, Hloubka a Výška. Jsou na kartě EFS - Skříňka, panel Vlastnosti skříňky, podpanel Vazby. Když je políčko zapnuté a vy tento rozměr změníte na hlavním korpusu, všechny jeho navázané korpusy dostanou stejný rozměr.

Šablona	Hlavní korpus	Navázané korpusy	Zahrnuto do změny velikosti
Závěsný TV stolek, 3 výklopy	prostřední, 600 mm, výklop	levý a pravý, 600 mm, výklopy	Hloubka, Výška
TV stolek se zásuvkami	prostřední, 800 mm, dvě zásuvky	levý a pravý, 400 mm, dvířka	Hloubka, Výška
Příborník 1200	levý, 600 mm, tři zásuvky	pravý, 600 mm, dvoje dvířka	Hloubka, Výška
Komoda, 6 zásuvek	levý, 600 mm, tři zásuvky	pravý, 600 mm, tři zásuvky	Hloubka, Výška
Noční stolek, zásuvka a nika	korpus s otevřenou nikou	zásuvka, korpus uvnitř hlavního, v jeho horní části	Šířka, Hloubka
Knihovna s dolními dvířky	dolní, vysoký 750 mm, dvoje dvířka	horní, vysoký 1250 mm, otevřený, tři police	Šířka, Hloubka

Z tabulky vyplývá:

• U korpusů vedle sebe platí změna výšky nebo hloubky hlavního korpusu pro celou šablonu. Změna šířky platí jen pro hlavní korpus a pravý navázaný korpus se s ním posune.
• U korpusů nad sebou platí změna šířky nebo hloubky pro celou šablonu. Když změníte výšku hlavního korpusu, horní korpus si ponechá svou výšku a zvedne se nebo klesne s vrchem hlavního.

Příklad: závěsný TV stolek široký 2100 mm, tři korpusy po 700 mm.

1. V seznamu Objekty scény klikněte na Závěsný TV stolek, 3 výklopy. Vybraný je hlavní, prostřední korpus.
2. Na kartě EFS - Skříňka otevřete Vlastnosti skříňky → Vazby.
3. Pod Zahrnout do změny velikosti zapněte Šířka.
4. V záhlaví zadejte do pole Š 700 a stiskněte Enter.

Všechny tři korpusy jsou teď široké 700 mm. Levý korpus se rozšířil doleva, prostřední a pravý doprava. Potom stolek postavte na správné místo klávesou 1 nebo polem X. Pokud nechcete, aby další změna šířky znovu změnila všechny tři korpusy, Šířka vypněte.

Jen jeden navázaný korpus změníte takto:

1. Vyberte TV stolek.
2. V seznamu Dílce skříňky klikněte na navázaný korpus, např. Závěsný TV stolek, 3 výklopy (3).
3. Zadejte rozměr v záhlaví.

Zaškrtávací políčka Zahrnout do změny velikosti jsou na navázaném korpusu vypnutá, takže jeho změna ostatní neovlivní.

Pozor

Levý navázaný korpus roste doprava jako každá skříňka, takže po změně šířky překrývá hlavní. Na místo se vrátí, teprve když posunete hlavní korpus. Když levému korpusu přidáte např. 100 mm, posuňte hlavní korpus o 100 doprava (1, 100, Enter): levý korpus se vrátí ke své levé hraně a celý stolek je o 100 mm širší doprava.

Pozor

Navázaný korpus samostatně neposouvejte ani neotáčejte. Až příště posunete nebo změníte hlavní korpus, navázaný se vrátí vedle něj. Posouvejte, otáčejte a mažte vždy hlavní korpus. X na hlavním korpusu smaže i navázané.

Více o vazbách mezi skříňkami: Vazby a Rychlejší práce.

Usazení do prostoru

• Mezera mezi dvěma skříňkami. Vyberte obě a klikněte na Vyplnit mezeru: od 150 mm výš přidá EFS skříňku přesně této šířky, od 20 do 150 mm dorovnávací lištu v rovině s čely. Viz Panel skříňky s více vybranými.
• Stejná výška nad podlahou. Vyberte skříňky a jako poslední klikněte na tu se správnou výškou. Klikněte na Zarovnat k aktivní. Tak srovnáte např. dvě nástěnné police do stejné výšky.
• Krycí bok a dorovnávací lišta. Dorovnávací lištu ke stěně a krycí bok na konec řady přidáte jako v kapitole Sokl, dorovnávací lišty, krycí boky a římsa.

Otevřené skříňky bez čel

Nástěnná police, Úzký regál, Knihovna a Police nad stolem nemají čela. Lavice se zásuvkou nemá dvířka, ale má čelo zásuvky. U otevřených skříněk je vidět vše, co je u zavřených za čely, proto si dejte pozor na toto:

• Dekor. Boky, vrch a dno, police i příčky jsou ve skupině Police. Dekor jim dáte tlačítkem Vyberte materiál pro police v panelu Přiřazení materiálů (viz Skupiny materiálu). Čelo zásuvky lavice je ve skupině F 1.
• Záda jsou vidět. Záda jsou ve skupině Žádné, spolu s nožkami. Tlačítko Vyberte materiál pro Žádné by obarvilo i nožky. Dekor proto přetáhněte přímo na záda otevřené skříňky, nebo záda přesuňte do skupiny F 4 a dejte jim dekor přiřazením pro čelo 4.
• Hrany na viditelných stranách. Korpus a police dostanou hranu 0,4 mm. Na předních stranách, které jsou vidět, změňte hranu v rámečku Hrany (viz Rámeček Hrany).
• Čela později. Otevřená skříňka dostane dvířka klávesou F, jako každá skříňka (viz Čelo).
• Sokl a dorovnávací lišta vedle skříňky bez čel dostanou skupinu F 3, jako pracovní deska.

Pozor

U skříňky bez čel a zásuvek převezme klávesu O Blender a zapne proporcionální úpravy. Další posun pak táhne i sousední objekty. Vypnete je opětovným stisknutím O.

Časté problémy a řešení

Šablona se postavila vlevo od vybrané skříňky, ne vpravo. Pravá strana byla obsazená. Posuňte ji klávesou 1 nebo vyberte skříňku na druhém konci řady.

Nástěnná police dopadla vedle TV stolku, ne nad něj. Vedle vybrané skříňky jde šablona do strany, ve své vlastní výšce. Posuňte ji v ose X, jako v části Nástěnná police nad TV stolkem.

Police dopadla vedle prostředního korpusu TV stolku, ne na jeho pravý konec. Vybraný byl hlavní korpus TV stolku, a ten je prostřední. Posun počítejte od pravé hrany prostředního korpusu.

Po G se posunula jen jedna deska. V zobrazení jste klikli na desku. Vraťte krok pomocí Ctrl+Z. Vyberte skříňku v Objekty scény nebo posouvejte klávesou 1.

Šablona dopadla za zadní stěnu. Dívali jste se ze směru 270° a ve scéně ještě nebyla žádná spodní skříňka. Zadejte X a Y podle tabulky První skříňka přesně do rohu nebo ji posuňte klávesou 2.

Šablona sleduje myš. Díváte se ze směru 090° nebo 180°, nebo je v Možnosti umístění vybráno posouvání. Klikněte tam, kde ji chcete mít, a pak zadejte polohu v X a Y.

Skříňka stojí zády do místnosti. Úhel pohledu neodpovídal stěně. Klikněte na správné tlačítko Rotace Z nebo stiskněte R a pak ji nastavte v X a Y.

Závěsná skříňka z Mých šablon stojí na podlaze. Montážní výška závěsné skříňky, která není horní skříňkou, se do šablony neukládá. Po umístění zadejte Z.

Po změně šířky jen jednoho korpusu má TV stolek překryv. Změnili jste levý navázaný korpus. Posuňte hlavní korpus doprava o stejnou hodnotu.

Změna šířky hlavního korpusu nezměnila ostatní. U korpusů vedle sebe není pod Zahrnout do změny velikosti zapnutá Šířka. Zapněte ji, nebo měňte korpusy jeden po druhém.

Změna výšky dolního korpusu knihovny nezměnila horní. U korpusů nad sebou není zapnutá Výška. Je to záměr: horní korpus se jen zvedne.

Tyč v předsíňové skříni je kratší, než čekáte. EFS zvolí nejdelší tyč od 250 do 550 mm, která se vejde do vnitřní hloubky zmenšené o 20 mm. Pro delší tyč zvětšete hloubku skříně.

Nabídka nemá závěsy pro závěsný TV stolek. Závěsné šablony v těchto kategoriích nejsou horní skříňky, proto EFS závěsy nepočítá. Přidejte je do ceny sami nebo viz Pro pokročilé v části o montážní výšce.

Nové šablony jsou bílé. Šablona nenese dekor. Zopakujte Přiřazení materiálů pro skupiny (viz Dekory, hrany a materiály).

Klávesové zkratky v této kapitole

Klávesa	Akce
N	Postranní panel zapnout / vypnout
Enter	Potvrdit hledání šablony a zadaný posun
G, pak X	Posun výběru v ose X nástrojem Blenderu; zadejte rozměr v mm a potvrďte Enter
1 / 2 / 3	Posunout celou skříňku v ose X, Y nebo Z, i když je kliknutá deska
R	Otočit skříňku o 90°
U	Horní / spodní skříňka
F	Další čelo (dvířka pro otevřenou skříňku)
O	Otevřít / zavřít dvířka a zásuvky; u skříňky bez čel a zásuvek proporcionální úpravy Blenderu
X	Smazat skříňku i s navázanými korpusy
Ctrl+Z	Vrátit poslední krok
prostřední tlačítko myši	Otáčet pohled (úhel v záhlaví)

Dále

Toto je poslední kapitola části Šatní skříně, koupelna, předsíň. Další částí je Pro zákazníka: render, webový náhled a porovnání dekorů.

Další kapitola: Render jedním kliknutím
