Šatní skříň s přihrádkami a tyčí¶
Šatní skříň je v EFS běžná skříňka: vysoký korpus s dvířky, policemi, příčkami a šatní tyčí. V této kapitole umístíte šatní skříň ze šablon, zvolíte tyč, rozdělíte skříň na přihrádky a postavíte šatní skříň s nástavcem až ke stropu. Na konci přijdou na řadu vysoká dvířka a počet pantů.
Video: D01 Šatní skříň s přihrádkami a tyčí
Stejný postup ve videu dlouhém něco přes minutu a půl (video v angličtině).
Než začnete¶
- Otevřete projekt. S místností hned vidíte roh i strop (viz Místnost, otvory a přípojky).
- Vyberte nástroj EFS a otevřete postranní panel pomocí N.
- Jak se šablona umisťuje a kam dopadne, popisuje kapitola Šablony a Moje šablony.
- Pole podpanelu Police popisuje kapitola Jak je skříňka sestavena. Zde jde hlavně o šatní skříň.
- Dovnitř skříně uvidíte, když otevřete dvířka pomocí O.
Postup z videa¶
Video používá ložnici 3600 × 4000 × 2600 mm, bez skříněk.

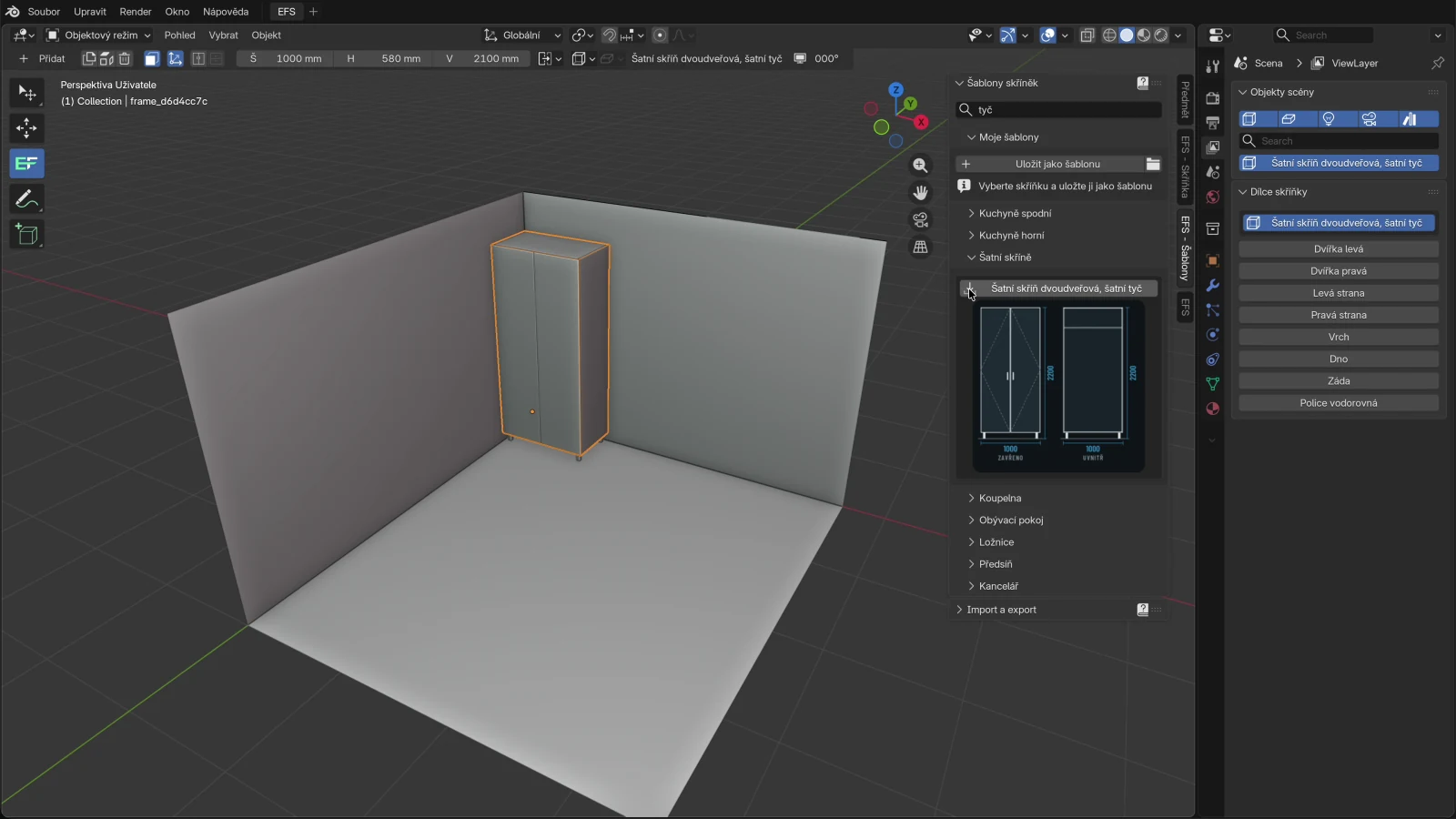

- Na kartě EFS - Šablony otevřete Šablony skříněk a pak kategorii Šatní skříně.
- Zkontrolujte, že nic není vybráno, a klikněte na Šatní skříň dvoudveřová, šatní tyč. Skříň dopadne do zadního levého rohu místnosti, na nožky 100 mm. Viz Šablony šatních skříní.
- Klikněte na desku skříně a stiskněte O, aby se otevřela dvířka. Otevřete kartu EFS - Skříňka a podpanel Police. U pole Šatní tyč je Příčná tyč: tyč visí 60 mm pod horní policí.
- V poli Šatní tyč zvolte Výsuvná tyč a pak přepněte zpět na Příčná tyč. Viz Šatní tyč.
- Stiskněte Shift+V. Skříň dostane příčku a dvě přihrádky. Tyč zůstane v levé přihrádce, pod horní policí.
- Do pole Nové police do přihrádky zadejte 2 a stiskněte Enter. Třikrát stiskněte Shift+H: tři police přibudou do pravé přihrádky a rozmístí se v ní. Viz Příčky a přihrádky.
- Když je šatní skříň vybraná, klikněte v kategorii Šatní skříně na Šatní skříň s nástavcem. Nová skříň se postaví vpravo vedle první.
- Klikněte na desku nové skříně. V záhlaví nastavte Š na 800 a stiskněte Enter. Nástavec se zúží spolu se skříní. Viz Šatní skříň s nástavcem.
- Klikněte na desku nástavce. V záhlaví nastavte V na 350 a stiskněte Enter. Skříň je i s nožkami vysoká 2550 mm, takže pod stropem 2600 mm zbývá 50 mm na montáž.
Šablony šatních skříní¶
Šatní skříně jsou na kartě EFS - Šablony, kategorie Šatní skříně. Všechny stojí na čtvercových nožkách 100 mm, jsou hluboké 580 mm (otevřený regál 400 mm) a jejich dvířka mají zapnuté Auto počet pantů.
| Šablona | Š × H × V (mm) | Co má | Tyč | Uložení polic |
|---|---|---|---|---|
| Otevřený šatní regál | 800 × 400 × 2100 | bez čel, šest polic | žádná | z Kování projektu |
| Šatní skříň se zásuvkami | 1000 × 580 × 2100 | dole korpus 700 mm se třemi zásuvkami; nahoře korpus 1400 mm s dvojími dvířky a horní policí | tyč pod horní policí | vždy pevné |
| Šatní skříň s nástavcem | 1000 × 580 × 2550 | dvoje dvířka a pět polic, nad nimi nástavec 450 mm s dvojími dvířky | žádná | z Kování projektu |
| Šatní skříň jednodveřová | 500 × 580 × 2100 | jedna dvířka, pět polic | žádná | z Kování projektu |
| Šatní skříň dvoudveřová, šatní tyč | 1000 × 580 × 2100 | dvoje dvířka, horní police 1750 mm nad spodní hranou skříně | tyč 60 mm pod horní policí | vždy pevné |
| Šatní skříň dvoudveřová, police | 1000 × 580 × 2100 | dvoje dvířka, pět polic | žádná | z Kování projektu |
| Šatní skříň třídveřová | 1500 × 580 × 2100 | dva navázané korpusy: vlevo 500 mm s jedněmi dvířky a pěti policemi, vpravo 1000 mm s dvojími dvířky a horní policí; uprostřed dvojitý bok 36 mm | tyč v korpusu 1000 mm | vždy pevné |
Výška v tabulce je bez nožek. Na náhledu šablony je rozměr včetně nožek: Šatní skříň dvoudveřová, šatní tyč ukazuje 2200 a Šatní skříň s nástavcem 2650.
Pravidla:
- Šablona je běžná skříňka. Rozměry, police, příčky i tyč měníte jako u každé skříňky. Viz Šablony a Moje šablony.
- Šatní skříň přebírá z panelu Kování projektu typ pantu, výsuvy, spoj korpusu a úchytky. Počet pantů ne: šatní skříně mají vlastní Auto počet pantů. Viz Vysoká dvířka a počet pantů.
- Uložení polic z Kování projektu nemění šatní skříně označené v tabulce „vždy pevné“. Přestavitelné police jim zapnete v podpanelu Police. Viz Přestavitelné police, Systém 32.
- Tyč se ukládá do šablony: vaše šablona uložená ze šatní skříně s tyčí má stejnou tyč. Viz Moje šablony.
Seznam všech šablon s náhledy je v kapitole Šablony a Moje šablony.

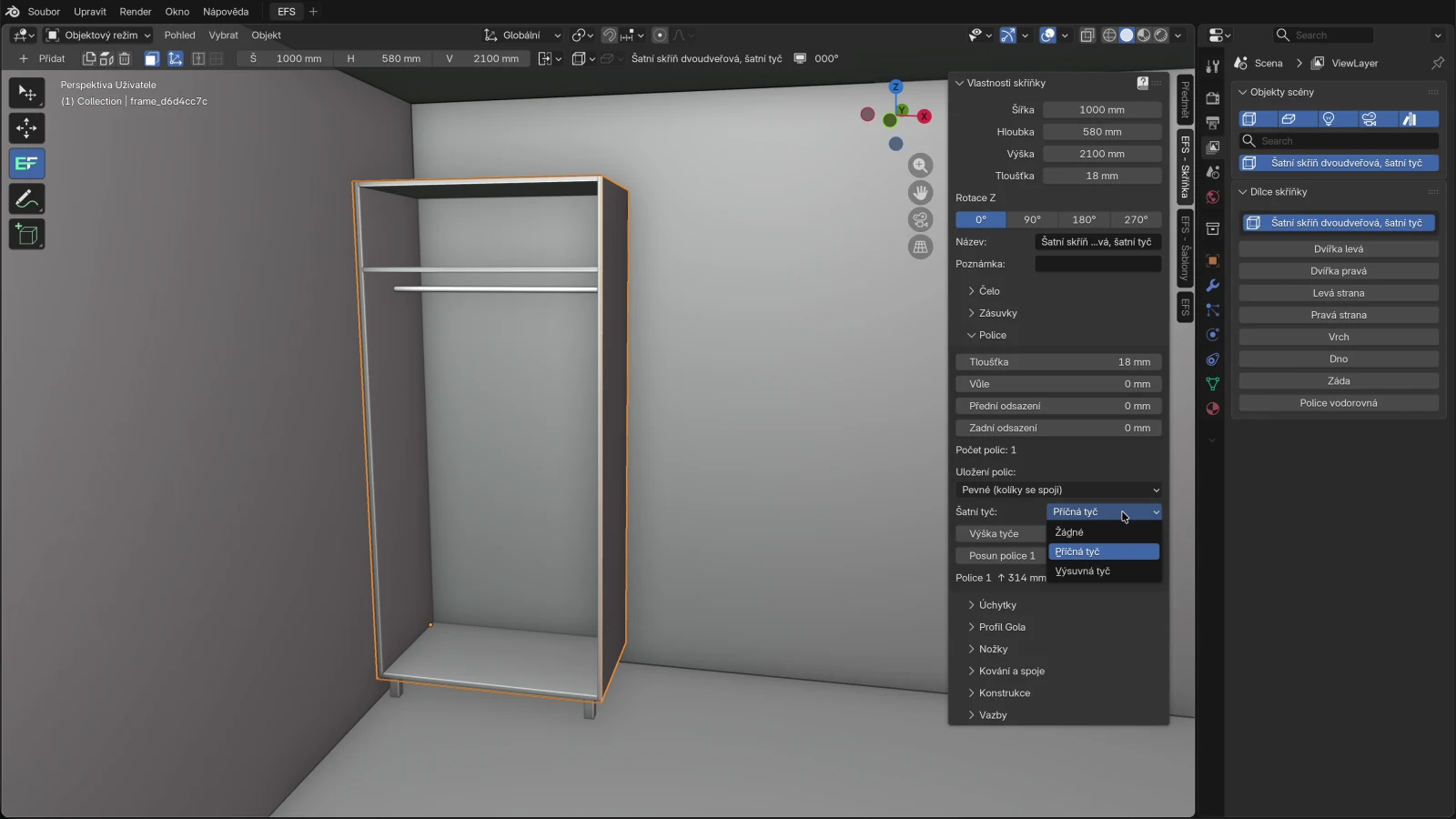

Šatní tyč¶
Tyč volíte na kartě EFS - Skříňka, podpanel Police, pole Šatní tyč. Skříňka má nejvýše jednu tyč.
- Klikněte na desku šatní skříně.
- Otevřete podpanel Police.
- V poli Šatní tyč zvolte Příčná tyč nebo Výsuvná tyč.
- Pro tyč v pevné výšce zadejte hodnotu Výška tyče.
| Volba | Co dělá | Výchozí | Hodnoty |
|---|---|---|---|
| Šatní tyč | Tyč na oblečení. | Žádné | Žádné, Příčná tyč, Výsuvná tyč |
| Výška tyče | Výška středu tyče nad dnem (horní plochou dna). 0 znamená 60 mm pod policí nad ní nebo pod vrchem. Zobrazuje se jen s volbou Příčná tyč. | 0 mm | 0–3000 mm |
| Tyč | Co dostanete | Kdy ji zvolit |
|---|---|---|
| Příčná tyč | Kulatá trubka Ø25 mm zleva doprava, uprostřed hloubky korpusu. | Šatní skříň obvyklé hloubky (např. 580 mm): ramínka visí napříč. |
| Výsuvná tyč | Tyč 20 × 30 mm zepředu dozadu, uprostřed šířky, těsně pod deskou nad ní. | Mělká šatní skříň (např. předsíňová, 400 mm): ramínka visí podélně. |
Příčná tyč¶
Kam EFS tyč umístí:
- Výška. Když je Výška tyče 0, je horní hrana tyče 60 mm pod nejnižší policí, která je víc než 900 mm nad dnem. Pokud taková police není, je tyč 60 mm pod vrchem. Police nižší než 900 mm (např. na boty) se nebere v úvahu.
- Pevná výška. Když je Výška tyče větší než 0, je střed tyče o tolik výš než dno. Pokud by tyč přesáhla vrch, EFS ji sníží na 1 mm pod něj. Na police zde EFS nehledí: zvolte výšku tak, aby tyč neprocházela policí.
- Šířka. Tyč vede od boku k boku a je o 2 mm kratší než vnitřní šířka. S příčkami vede od boku k příčce nebo mezi dvěma příčkami.
- Hloubka. Uprostřed, mezi přední hranou boků a zády.
Příklad: v šabloně Šatní skříň dvoudveřová, šatní tyč je horní police 1750 mm nad spodní hranou skříně. Horní hrana tyče je ve výšce 1690 mm, tedy 1790 mm od podlahy na nožkách 100 mm. Tyč je dlouhá 1000 − 2 × 18 − 2 = 962 mm.

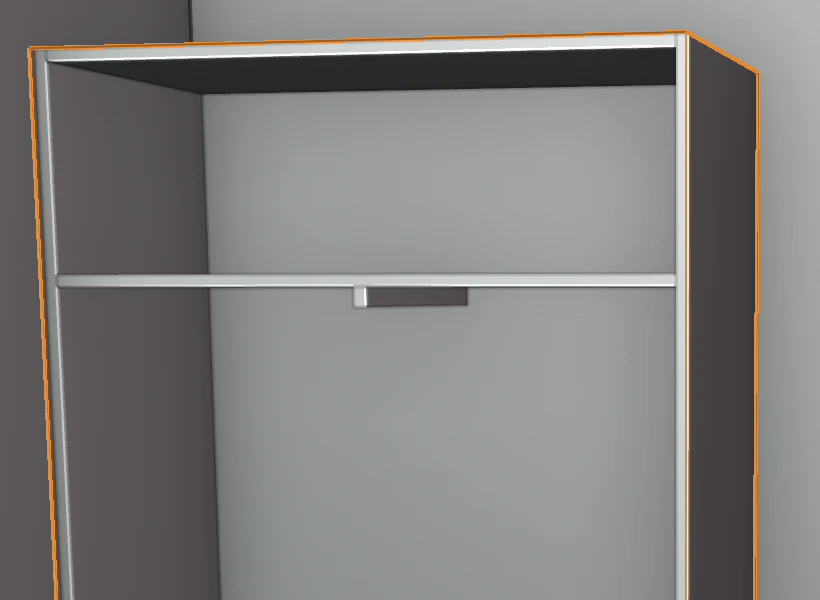

Výsuvná tyč¶
- Tyč visí těsně pod policí nad ní, podle stejného pravidla jako příčná tyč: pod nejnižší policí, která je víc než 900 mm nad dnem, jinak pod vrchem.
- Začíná 10 mm za přední hranou boků.
- Její délka je nejdelší standardní délka (250, 300, 350, 400, 450, 500 nebo 550 mm), která se vejde do hloubky od přední hrany boků k zádům, zmenšené o 20 mm. Pokud se nevejde ani 250 mm, EFS přesto vloží 250 mm.
- Výška tyče na výsuvnou tyč nemá vliv.
Příklady: šatní skříň hluboká 580 mm s dvířky 18 mm a zády 3 mm má boky hluboké 559 mm, takže dostane tyč 500 mm. Předsíňová skříň hluboká 400 mm dostane tyč 350 mm.
Tyč v přihrádce¶
Když má šatní skříň příčky, tyč jde do nejširší přihrádky, která má aspoň jednu polici. Když jsou takové přihrádky stejně široké, jde do levé. Pokud žádná přihrádka polici nemá, jde do nejširší. Výšku pak určují jen police této přihrádky.
Pozor
Přihrádku si tyč volí sama. Pokud posunete příčku tak, že se jiná přihrádka s policí stane širší, tyč se přesune do ní a zavěsí se pod její polici. Pokud potřebujete tyč v užší přihrádce, postavte šatní skříň ze dvou navázaných skříněk, jako šablona Šatní skříň třídveřová.
Tyč v seznamu kování¶
Tyč není deska, proto není v kusovníku. Dostane se do seznamu kování, objednávky, odhadu nákladů a nabídky:
| Tyč | Položky v seznamu kování | Cena v ceníku (list Other) |
|---|---|---|
| Příčná tyč | Trubka šatní tyče, Ø25 a délka v mm, 1 ks; Držák tyče, Ø25, 2 ks | RAIL_TUBE_M za metr (výchozí 8 EUR), RAIL_SUPPORT za kus (výchozí 1,50 EUR) |
| Výsuvná tyč | Výsuvná šatní tyč, délka v mm, 1 ks | PULL_OUT_RAIL za kus (výchozí 25 EUR) |
Seznam kování je list Kování v kusovníku a stránka kování v PDF. Viz Kusovník a řezný rozměr a Výrobní balíček a objednávka dodavateli.
Pravidla:
- Tyč sleduje skříňku: když změníte šířku, hloubku, výšku nebo police, sama se přeuspořádá.
- Tyč potřebuje oba boky. Do skříňky bez levého nebo pravého boku EFS tyč nevloží.
- Rohová skříňka tyč nemá.
- Tyč a uložení polic přenesete na více šatních skříní najednou tlačítkem Kopírovat na vybrané skříňky, skupina Panty, výsuvy a spoje. Viz Rychlejší práce.

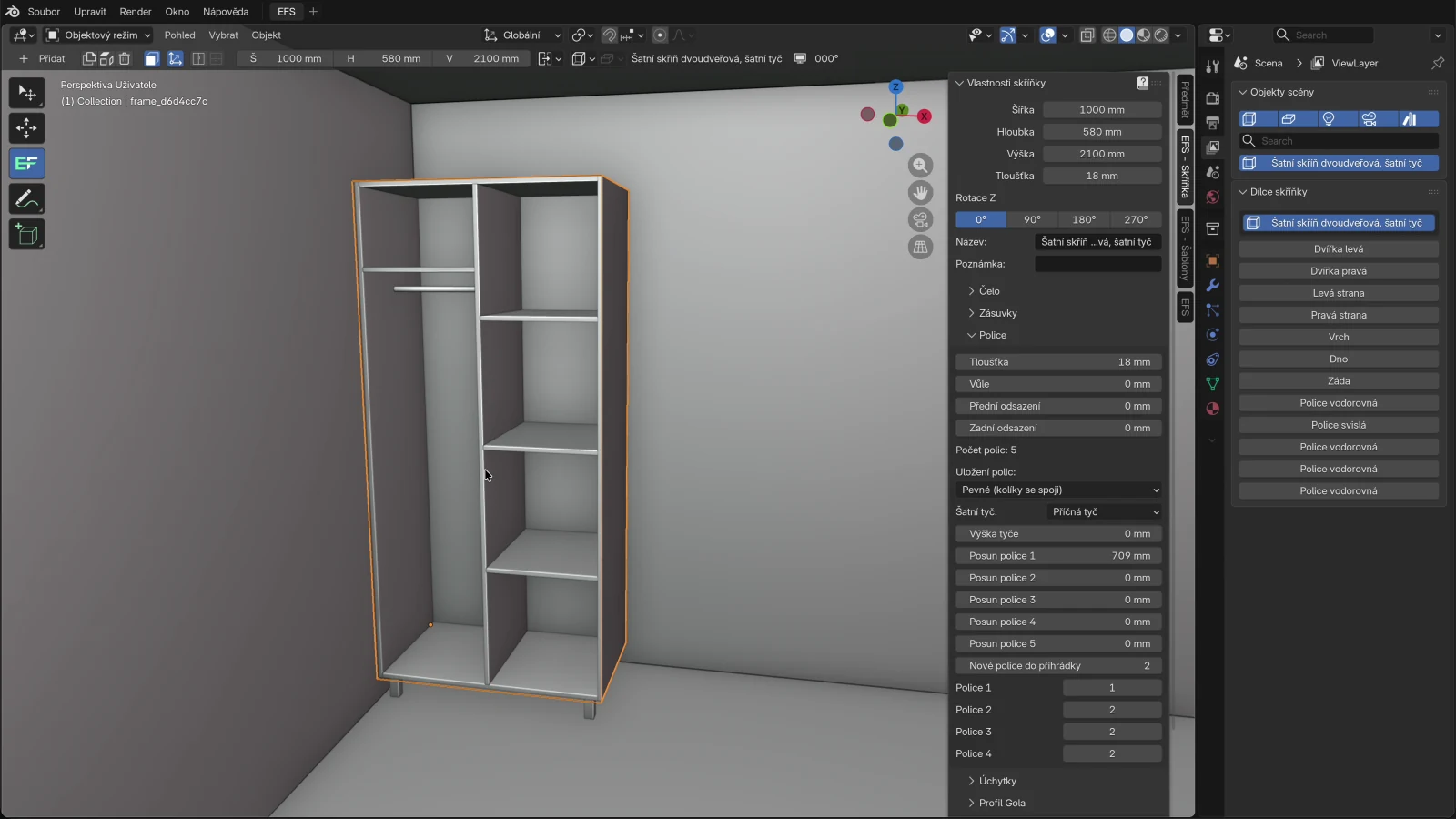

Příčky a přihrádky¶
Svislá police (příčka) rozdělí šatní skříň na přihrádky. Přihrádky se počítají zleva: levá je 1. Každá vodorovná police leží v jedné přihrádce a rozmisťuje se jen s policemi této přihrádky.
- Klikněte na desku šatní skříně (ne na polici).
- Stiskněte Shift+V nebo klikněte na Přidat → Svislá police. Pro druhou příčku to zopakujte.
- V podpanelu Police zadejte do pole Nové police do přihrádky číslo přihrádky a stiskněte Enter.
- Stiskněte Shift+H tolikrát, kolik polic v této přihrádce potřebujete.
- Polici, která už ve skříni je, přesunete do jiné přihrádky v poli Police 1, Police 2…
| Volba | Co dělá | Výchozí | Hodnoty |
|---|---|---|---|
| Nové police do přihrádky | Do které přihrádky půjde další vodorovná police, počítáno zleva. Stávající police nemění. | 1 | 1–11 |
| Police 1, Police 2… | Přihrádka, ve které vodorovná police leží. Police jsou číslované v pořadí přidání, bez příček. | přihrádka, do které byla police přidána | 1–11 |
| Posun police 1 … Posun police 10 | Posune polici nahoru (+) nebo dolů (−) a příčku doprava (+) nebo doleva (−). Počítá police a příčky dohromady, v pořadí přidání. | 0 mm | −2500 až 2500 mm |
Nové police do přihrádky a Police N se zobrazí, až když má skříňka příčku.
Jak EFS přihrádky uspořádá:
- Příčky jsou rozmístěné rovnoměrně po šířce. Vedou od dna k vrchu.
- Police jedné přihrádky jsou rozmístěné rovnoměrně po celé výšce, nezávisle na ostatních přihrádkách.
- Police je široká jako její přihrádka, zmenšená o hodnotu Vůle.
- Pokud zadáte číslo přihrádky větší, než je počet přihrádek, police půjde do krajní pravé.
- Skříňka má nejvýše 10 polic a příček dohromady.
- Dokud má skříňka příčky i police, řádky Police 1 ↑ … mm ↓ … mm se nezobrazují.
Příklad z videa: Šatní skříň dvoudveřová, šatní tyč, široká 1000 mm, dostane příčku uprostřed. Obě přihrádky jsou široké 473 mm. Tři police v pravé přihrádce jsou rozmístěné se světlými mezerami 502,5 mm.
Poznámka
Každá police si pamatuje číslo z pole Nové police do přihrádky v okamžiku, kdy byla přidána, a výchozí hodnota je 1. Proto horní police a další police přidané před první příčkou stojí po jejím přidání v levé přihrádce.
Pozor
Čísla v polích Posun police a Police N nejsou stejná. Ve videu byla příčka přidána jako druhá, takže police pravé přihrádky (Police 2, 3 a 4) posouváte v polích Posun police 3, Posun police 4 a Posun police 5. Posun police 2 posouvá příčku.
Pozor
V šablonách stojí horní police ve výšce 1750 mm díky svému posunu: v šabloně Šatní skříň dvoudveřová, šatní tyč je Posun police 1 709 mm. Když do její přihrádky přidáte polici, police této přihrádky se znovu rozmístí rovnoměrně, zatímco horní police si ponechá posun 709 mm a skočí do jiné výšky. Po příčce a jedné nové polici v levé přihrádce dopadne nová police do výšky 1388 mm a horní police do 1403 mm, takže se překrývají. Totéž platí pro šatní skříň bez příčky. Přidávejte police do jiné přihrádky, jako ve videu, nebo po přidání opravte posuny.
Tip
Pokud budete police vyndávat a přemisťovat, zapněte přestavitelné police: v podpanelu Police zvolte Uložení polic: Přestavitelné, Systém 32 kolem polic. Otvory dostane i příčka, na straně přihrádky s policemi. Viz Přestavitelné police, Systém 32.
Mazání: když vyberete jednu polici nebo příčku a stisknete X, smažou se všechny police a příčky šatní skříně. Viz Jak je skříňka sestavena.

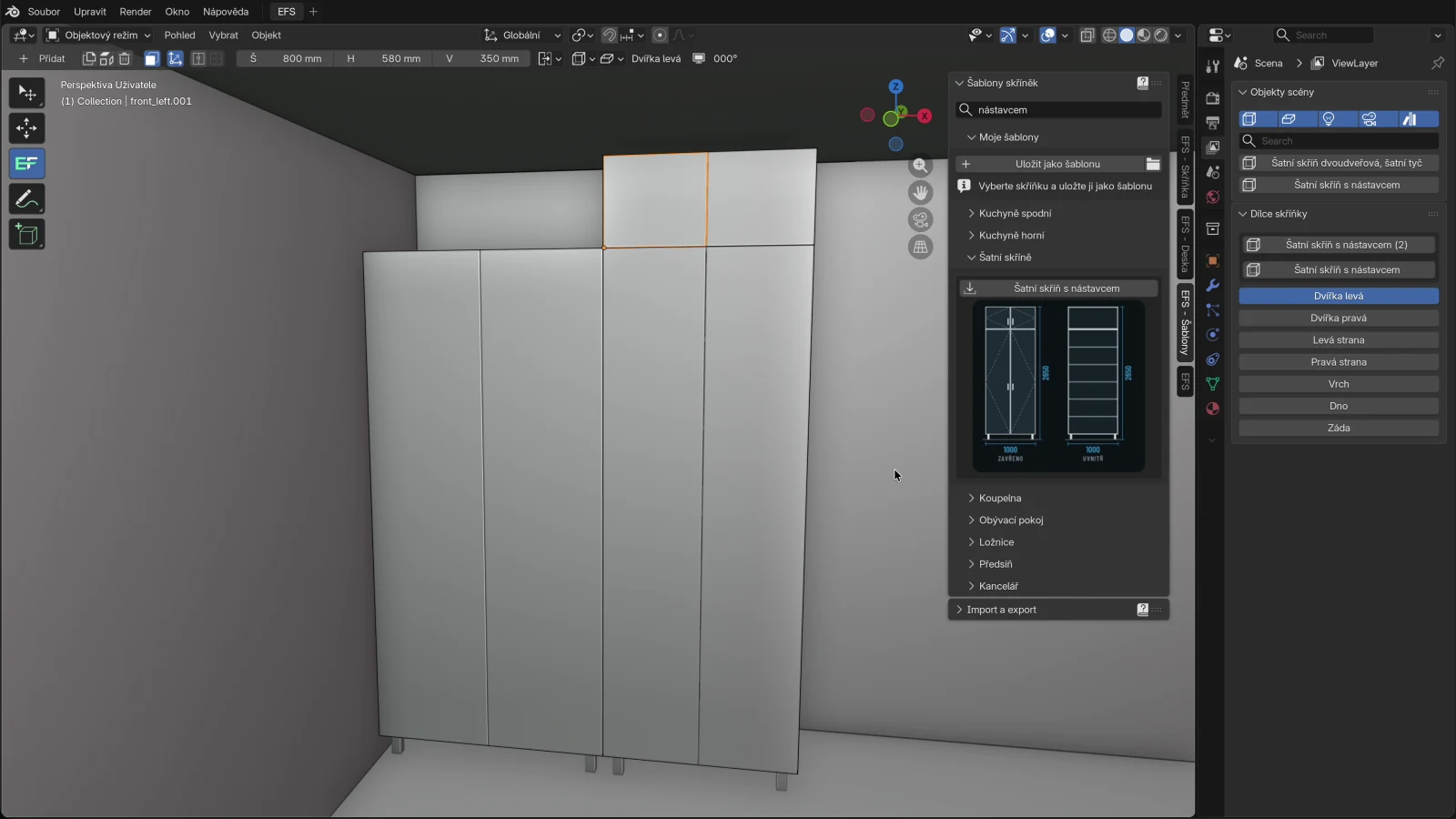

Šatní skříň s nástavcem¶
Nástavec je samostatná skříňka postavená na šatní skříni. Ve skříni je zapsaný jako navázaná skříňka Nad, takže skříň sleduje.
Šablona Šatní skříň s nástavcem má dvě skříňky:
| Skříňka | Rozměr | Co má |
|---|---|---|
| Šatní skříň s nástavcem | 1000 × 580 × 2100 mm, nožky 100 mm | dvoje dvířka, pět polic |
| Šatní skříň s nástavcem (2) | 1000 × 580 × 450 mm, bez nožek | dvoje dvířka |
Podpanel Vazby spodní šatní skříně ukazuje:
| Pole | Hodnota | Co znamená |
|---|---|---|
| Nad | nástavec (jeho interní název) | Nástavec vždy stojí na vrchu šatní skříně. |
| Posun nad | 0 mm | Mezera mezi šatní skříní a nástavcem. |
| Zahrnout do změny velikosti: Šířka | zapnuto | Když změníte šířku šatní skříně, nástavec dostane stejnou šířku. |
| Zahrnout do změny velikosti: Hloubka | zapnuto | Totéž pro hloubku. |
| Zahrnout do změny velikosti: Výška | vypnuto | Výšku nástavce měníte samostatně. |
Pravidla:
- Rozměry měníte na spodní šatní skříni. Nástavec sleduje šířku a hloubku, a když změníte výšku skříně, zůstane na jejím vrchu.
- Vazba vede jen od šatní skříně k nástavci. Když změníte šířku nástavce, šatní skříň zůstane, jaká je.
- Vedle pole Výška šatní skříně se zobrazuje Výška spoje: součet výšky skříně, výšky nástavce a hodnoty Posun nad, bez nožek.
- Nástavec vyberete kliknutím na jeho desku nebo tlačítkem Šatní skříň s nástavcem (2) nahoře v seznamu Dílce skříňky.
- Seznam Objekty scény ukazuje jen spodní šatní skříň. Nástavec v něm nemá vlastní řádek.
- Když je vybraná spodní šatní skříň, O otevře dvířka skříně i nástavce zároveň.
Pozor
Když smažete spodní šatní skříň, smaže se i nástavec. Pokud chcete nástavec zachovat, nejprve v podpanelu Vazby spodní skříně vyprázdněte pole Nad.
Nástavec až ke stropu¶
Celková výška je nožky + šatní skříň + nástavec. U šablony to je 100 + 2100 + 450 = 2650 mm, takže se nevejde do místnosti se stropem 2600 mm.
- Klikněte na desku nástavce.
- V záhlaví nastavte V = strop − nožky − šatní skříň − montážní mezera. Ve videu: 2600 − 100 − 2100 − 50 = 350 mm.
- Stiskněte Enter. Horní hrana nástavce klesne a nástavec zůstane na šatní skříni.
EFS výšku stropu nekontroluje. Před objednávkou zkontrolujte údaj Výška spoje spodní šatní skříně a přičtěte nožky.
Vlastní nástavec¶
Totéž můžete postavit na jakékoli šatní skříni:
- Klikněte na desku šatní skříně a stiskněte C. Vedle skříně vznikne nová skříňka se stejnou výškou a hloubkou.
- V záhlaví nastavte nové skříňce V, například na 450, a v podpanelu Nožky nastavte Typ: Žádné.
- Klikněte na desku šatní skříně a otevřete podpanel Vazby.
- V poli Nad zvolte novou skříňku. Zobrazit ID ukáže interní názvy skříněk ve scéně. Nová skříňka se postaví na vrch šatní skříně.
- Zapněte Zahrnout do změny velikosti: Šířka a Hloubka.
- Zadejte znovu šířku šatní skříně. Teprve pak ji nástavec dostane: změna velikosti se projeví, když se rozměr změní.
Pozor
Pokud je v předvolbách doplňku zapnuto Navázat novou skříňku na vybranou, nová skříňka z kroku 1 je už zapsaná v poli Pravá strana nebo Levá strana šatní skříně. Před krokem 4 toto pole vyprázdněte. Jinak bude stejná skříňka navázaná dvakrát.
Jiný způsob: pomocí 1 a 3 postavte novou skříňku na šatní skříň (viz Posun: 1, 2 a 3). Vyberte obě, šatní skříň jako poslední, a v podpanelu Vazby klikněte na Navázat na vybranou skříňku. EFS ohlásí Navázáno: nahoře. Viz Rychlejší práce.
Vysoká dvířka a počet pantů¶
Vysoká dvířka potřebují víc pantů. S volbou Auto počet pantů EFS zvolí počet podle výšky dvířek. Pole je na kartě EFS - Skříňka, podpanel Kování a spoje.
| Výška dvířek | Pantů na dvířka |
|---|---|
| do 900 mm | 2 |
| do 1600 mm | 3 |
| do 2000 mm | 4 |
| nad 2000 mm | 5 |
Panty v šablonách šatních skříní:
| Dvířka | Výška dvířek | Panty |
|---|---|---|
| Šatní skříň vysoká 2100 mm | 2096 mm | 5 na dvířka |
| Horní korpus šablony Šatní skříň se zásuvkami (1400 mm) | 1396 mm | 3 na dvířka |
| Nástavec 450 mm (a 350 mm) | 446 mm (346 mm) | 2 na dvířka |
Pravidla:
- Všechny šablony šatních skříní s dvířky mají Auto počet pantů zapnuté bez ohledu na Kování projektu.
- Šatní skříň přidaná přes Přidat → Skříňka přebírá Auto počet pantů z Kování projektu. Pokud je vypnuté, mají dvířka počet z pole Panty (výchozí 2). U šatní skříně ho zapněte v podpanelu Kování a spoje nebo v panelu Kování projektu.
- S katalogovým pantem (Typ pantu, např. Blum Clip top 110 nebo Obecný nasazovací 35 mm) jsou krajní panty 96 mm od horní a dolní hrany dvířek a ostatní jsou mezi nimi rozmístěné rovnoměrně. S volbou Bez vrtání (jen počet) EFS panty jen počítá.
- S katalogovým pantem EFS posune pant, který by dopadl na polici, o 32 mm (nejvýše o 96 mm). Pod polem pak uvede, kolik pantů posunul. Viz Kování a spoje.
- Počet pantů se dostane do kusovníku (sloupec pantů u dvířek), do seznamu kování, odhadu nákladů a nabídky. Viz Kování projektu.
Časté problémy a řešení¶
Tyč je ve špatné přihrádce. Tyč jde do nejširší přihrádky s policí. Posuňte příčku tak, aby přihrádka s tyčí byla nejširší, nebo postavte šatní skříň ze dvou navázaných skříněk.
Tyč je pod vrchem, ne pod policí. Police je níž než 900 mm nad dnem, takže ji EFS nebere v úvahu. Zvedněte polici (Posun police) nebo zadejte hodnotu Výška tyče.
Nevidím pole Výška tyče. Zobrazuje se jen s volbou Příčná tyč. Výsuvná tyč visí vždy pod deskou nad ní.
Tyč chybí, přestože jsem ji zvolil. Skříňka nemá levý nebo pravý bok. V podpanelu Konstrukce vraťte bok na Standardní.
Nová police nešla do přihrádky, kterou jsem chtěl. Nové police do přihrádky platí jen pro police přidané po změně tohoto pole. Stávající polici přesuňte v poli Police N.
Horní police skočila níž nebo překrývá novou polici. Nová police byla přidána do přihrádky s horní policí. Police této přihrádky se znovu rozmístily rovnoměrně a horní police si ponechala posun 709 mm (Posun police 1). Vraťte krok zpět pomocí Ctrl+Z a police přidejte do jiné přihrádky, nebo opravte hodnotu Posun police 1. Viz rámeček Pozor v části Příčky a přihrádky.
Nástavec nesledoval šířku šatní skříně. Zahrnout do změny velikosti: Šířka je v podpanelu Vazby spodní šatní skříně vypnuté. Zapněte ho a zadejte šířku znovu.
Změnil jsem šířku nástavce a šatní skříň se nezměnila. Vazba vede jen od šatní skříně k nástavci. Šířku měňte na spodní šatní skříni.
Šatní skříň s nástavcem se nevejde pod strop. Zmenšete výšku nástavce nebo nožek. Celková výška je Výška spoje plus nožky.
Smazal jsem šatní skříň a zmizel i nástavec. Nástavec je navázaná skříňka Nad. Vraťte krok zpět pomocí Ctrl+Z, vyprázdněte pole Nad a smažte znovu.
Šatní skříň ze šablony nemá přestavitelné police, přestože je mám v Kování projektu. Šablony Šatní skříň dvoudveřová, šatní tyč, Šatní skříň se zásuvkami a Šatní skříň třídveřová mají vždy pevné police. V podpanelu Police zvolte přestavitelnou variantu.
Vysoká dvířka mají jen dva panty. Auto počet pantů je vypnuté. Zapněte ho v podpanelu Kování a spoje.
Klávesové zkratky v této kapitole¶
| Klávesa | Akce |
|---|---|
| N | Postranní panel zapnout / vypnout |
| Shift+V | Nová svislá police (příčka) ve vybrané skříňce |
| Shift+H | Nová vodorovná police do přihrádky z pole Nové police do přihrádky |
| C | Nová skříňka: nová skříňka vedle vybrané |
| O | Otevřít / zavřít dvířka a zásuvky vybrané skříňky a jejích navázaných skříněk |
| Enter | Potvrdí číslo zadané do pole |
| X | Smazat: skříňku s navázanými skříňkami, nebo všechny police skříňky, pokud je vybraná police |
| Ctrl+Z | Vrátí poslední krok |
Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.
Dále¶
Další kapitola: Posuvné dveře
