Posuvné dveře¶
Posuvné dveře přidáte k existující šatní skříni z nabídky pravého tlačítka myši: EFS odstraní její čelo a umístí před korpus křídla ve dvou drahách, s překrytím 30 mm, v dekoru a skupině materiálu čel. Tato kapitola ukazuje, jak se křídla přidávají, jak EFS počítá jejich rozměry, co se dostane do kusovníku a seznamu kování a co dělat, když později změníte rozměry šatní skříně.
Video: D02 Posuvné dveře
Stejný postup ve videu dlouhém minutu a půl (video v angličtině).
Než začnete¶
- Nejprve šatní skříň dokončete: rozměry, příčky, police, tyč. Jak se šatní skříň staví, popisuje kapitola Šatní skříň s přihrádkami a tyčí. Ve videu je to šablona Šatní skříň dvoudveřová, šatní tyč rozšířená na 1800 mm, s příčkou a čtyřmi policemi.
- Pokud mají mít posuvné dveře dekor, dejte ho dvířkům šatní skříně dřív, než dveře přidáte. Posuvné dveře přeberou dekor a skupinu materiálu čela, které nahradí. Jak se dekor přiřazuje, popisuje kapitola Dekory, hrany a materiály.
- Posuvné dveře přidejte nakonec. Pozdější změny šatní skříně nesledují (viz Když šatní skříň změníte).
Postup z videa¶
- Klikněte na šatní skříň. Když už šatní skříň posuvné dveře má, klikněte na její název v seznamu Objekty scény (viz Výběr šatní skříně za křídly).

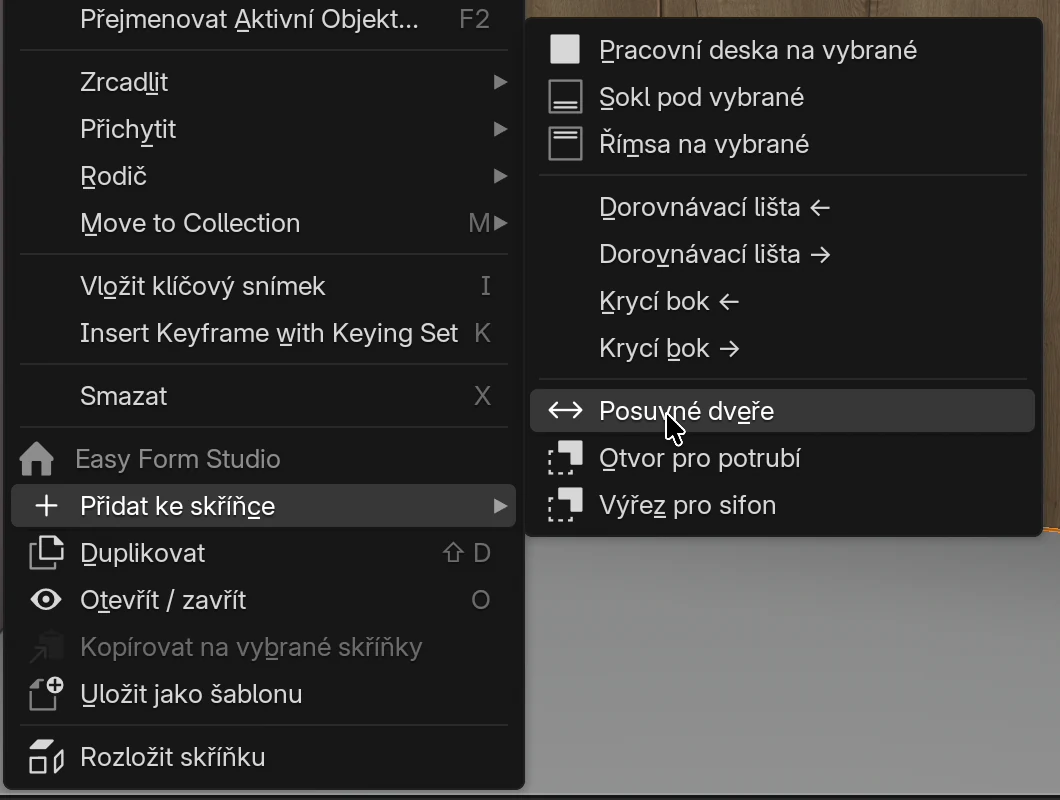

- Klikněte pravým tlačítkem a zvolte Přidat ke skříňce → Posuvné dveře. Dvířka šatní skříně zmizí a před korpusem jsou dvě dubová posuvná křídla.

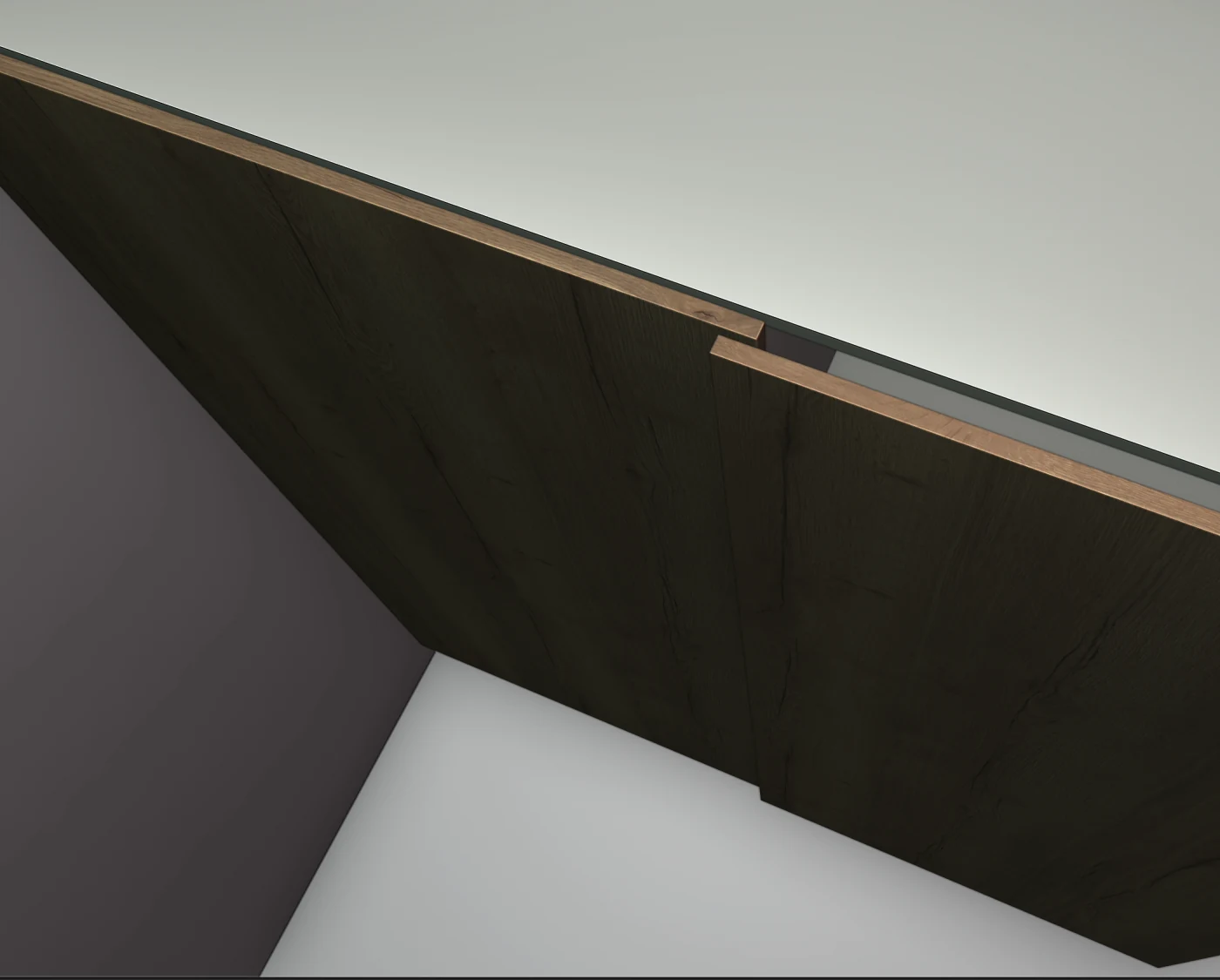

- Podívejte se na šatní skříň shora: křídla stojí ve dvou drahách, 25 mm za sebou, a překrývají se o 30 mm.

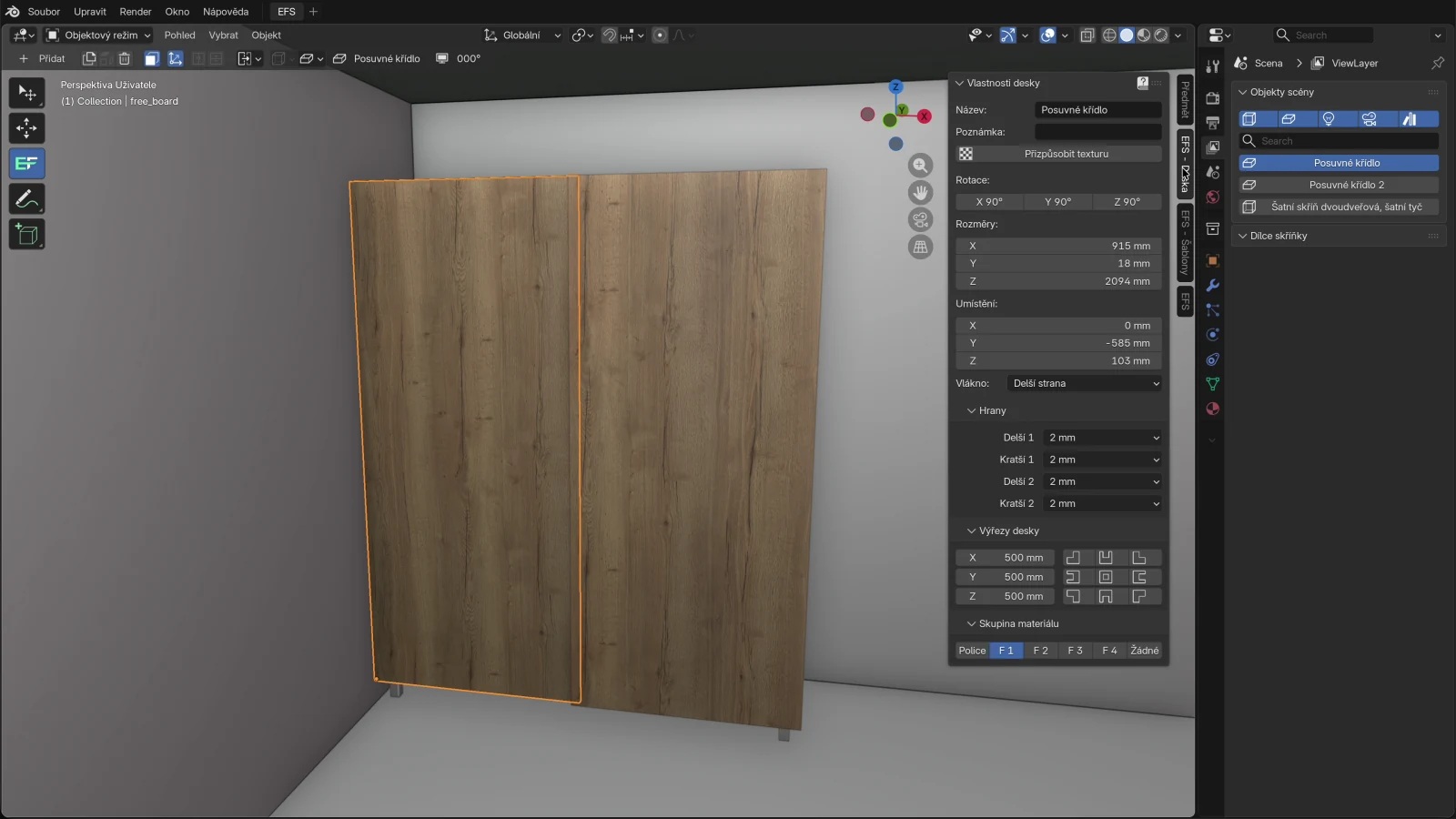

- Klikněte na jedno křídlo a otevřete kartu EFS - Deska. Křídlo je deska 18 mm, v dekoru a skupině materiálu čel.
- Klikněte na šatní skříň v seznamu Objekty scény. V záhlaví změňte šířku z 1800 na 2000 mm. Křídla zůstanou stará, takže pravá část šatní skříně je otevřená.
- Na kartě EFS otevřete panel Export a klikněte na Kontrola projektu. Program varuje, že posuvné dveře jsou pro 1800 mm a šatní skříň má 2000 mm.
- Vyberte šatní skříň a klikněte znovu na Přidat ke skříňce → Posuvné dveře. Nová křídla jsou tak široká, jak nová šatní skříň potřebuje.

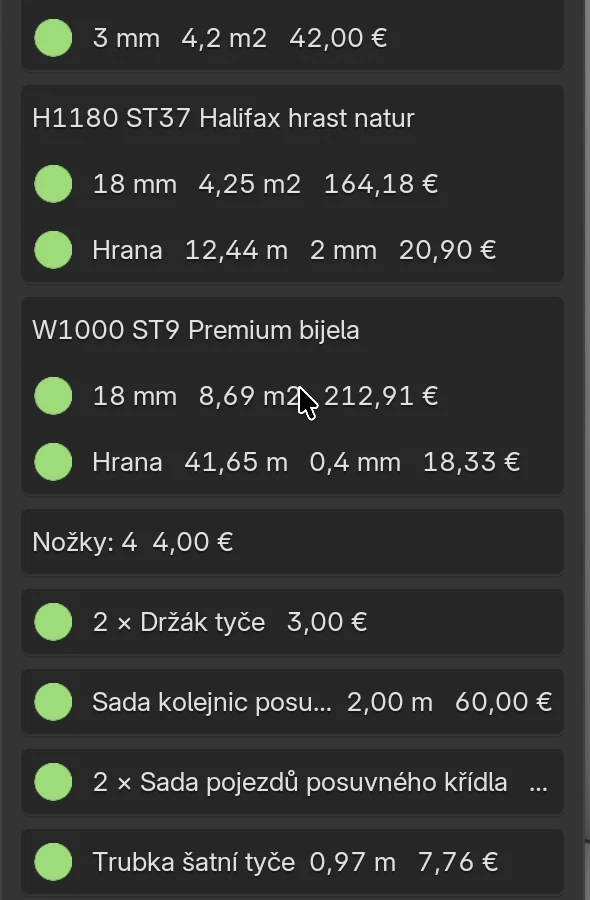

- Na kartě EFS otevřete panel Odhad nákladů. Dole v seznamu je sada kolejnic a sady pojezdů.
Přidání posuvných dveří¶
- Vyberte šatní skříň: klikněte na kteroukoli její desku nebo na její název v seznamu Objekty scény.
- Klikněte pravým tlačítkem. Nabídka se týká vybrané skříňky, ne toho, co je pod ukazatelem (viz Nabídka pravého tlačítka).
- Najeďte ukazatelem na Přidat ke skříňce.
- Klikněte na Posuvné dveře.
Žádné okno se neotevře: křídla se přidají hned, ve dvou drahách. Výchozí jsou dvě křídla; pro tři nebo čtyři viz Volby.
Co EFS udělá samo¶
- Typ čela šatní skříně se změní na Žádné. Dvířka zmizí a boky, vrch a dno se prodlouží k přední hraně jako u každé skříňky bez čela (viz Čelo).
- Před korpusem se objeví křídla. Nejsou to desky šatní skříně, ale volné desky propojené se šatní skříní. Jmenují se Posuvné křídlo, Posuvné křídlo 2, Posuvné křídlo 3…
- Křídla dostanou dekor a skupinu materiálu dvířek, která nahradí. Viz Dekor, skupina a hrany křídel.
- Sada kolejnic a sady pojezdů se dostanou do seznamu kování šatní skříně. Viz Sada kolejnic a sada pojezdů.
- Po přidání je vybrané poslední křídlo.
- Křídla jsou propojená se šatní skříní: když šatní skříň uložíte jako vlastní šablonu, křídla jdou s ní a nová šatní skříň ze šablony dostane i sadu kolejnic a sady pojezdů (viz Co se uloží do šablony).
Rozměry křídel¶
EFS počítá křídlo ze šířky korpusu, od vnější hrany levého boku k vnější hraně pravého boku:
šířka křídla = (šířka korpusu + (počet křídel − 1) × 30 mm) / počet křídel
výška křídla = výška korpusu − 6 mm
| Šatní skříň | Křídla | Šířka křídla | Výška křídla |
|---|---|---|---|
| 1800 × 2100 mm (video) | 2 | (1800 + 30) / 2 = 915 mm | 2094 mm |
| 2000 × 2100 mm (video, po změně) | 2 | (2000 + 30) / 2 = 1015 mm | 2094 mm |
| 2400 × 2100 mm | 3 | (2400 + 60) / 3 = 820 mm | 2094 mm |
| 3000 × 2100 mm | 4 | (3000 + 90) / 4 = 772,5 mm | 2094 mm |
Křídla dohromady pokryjí přesně šířku korpusu: první křídlo začíná u levé hrany, poslední končí u pravé. Výška korpusu nezahrnuje nožky, takže křídla začínají 3 mm nad spodní hranou korpusu a nožky i sokl zůstávají vidět.
Dráhy a překrytí¶
| Rozměr | Hodnota |
|---|---|
| Od přední hrany korpusu k zadní ploše křídla v zadní dráze | 5 mm |
| Mezi zadními plochami křídel v obou drahách | 25 mm |
| Mezera mezi křídly (25 mm − 18 mm) | 7 mm |
| Překrytí dvou sousedních křídel | 30 mm |
| Tloušťka křídla | 18 mm |
| O kolik křídla vystupují před korpus | 5 + 25 + 18 = 48 mm |
Křídla se v drahách střídají zleva: první křídlo je v zadní dráze, druhé v přední, třetí opět v zadní, čtvrté v přední. Každá dvě sousední křídla se překrývají o 30 mm.
Poznámka
Hloubka šatní skříně nezahrnuje posuvné dveře. Šatní skříň hluboká 580 mm s posuvnými dveřmi zabere od stěny 628 mm. Počítejte s tím u dveří místnosti a v průchodech.
Volby¶
| Volba | Co dělá | Výchozí | Hodnoty |
|---|---|---|---|
| Křídla | Počet posuvných křídel. Program si poslední použitý počet pamatuje, dokud ho nezavřete. | 2 | 2–4 |
| Překrytí | O kolik se sousední křídla překrývají. Nelze změnit. | 30 mm | 30 mm |
| Rozteč drah | Vzdálenost mezi oběma drahami. Nelze změnit. | 25 mm | 25 mm |
| Tloušťka křídla | Nelze změnit. | 18 mm | 18 mm |
Pole Křídla v nabídce vidět není. Změníte ho hned po přidání:
- Přidejte posuvné dveře.
- Nechte ukazatel nad 3D zobrazením a stiskněte F9 (nebo Upravit → Upravit poslední operaci...).
- V okně Posuvné dveře zadejte počet do pole Křídla.
EFS pak křídla postaví znovu s novým počtem. V aplikaci EasyFormStudio je panel v levém dolním rohu 3D zobrazení vypnutý, proto použijte F9. V samotném Blenderu s doplňkem je stejný panel Posuvné dveře v tomto rohu také, dokud neprovedete další akci.
Dekor, skupina a hrany křídel¶
Klikněte na křídlo a otevřete kartu EFS - Deska. Křídlo má stejná pole jako každá deska: Název, Poznámka, Vlákno, Hrany a Skupina materiálu (viz Karta EFS - Deska).
| Vlastnost | Co křídlo dostane |
|---|---|
| Dekor | Dekor dvířek šatní skříně, která nahrazuje. Pokud šatní skříň neměla čela, výchozí bílý materiál (Default white). Když křídla přidáte znovu, nová křídla dostanou dekor starých. |
| Skupina materiálu | Skupinu dvířek, která nahrazuje: výchozí je F 1, u horní skříňky F 2. Pokud šatní skříň neměla čela, F 1. |
| Hrany | 2 mm na všech čtyřech stranách, jako každá volná deska (viz Výchozí hrany). |
| Vlákno | Delší strana: na vysokém křídle vede vlákno svisle. |
| Tloušťka | 18 mm. |
Pravidla:
- Křídla jsou ve skupině čel, takže je mění i tlačítko Vyberte materiál pro Čelo 1 v panelu Přiřazení materiálů (viz Přiřazení materiálů).
- Hrany, vlákno, název a poznámka platí pro dané křídlo. Když křídla přidáte znovu, nová křídla přijdou s hranami 2 mm, s volbou Delší strana a s názvy Posuvné křídlo, Posuvné křídlo 2…
- Křídla nejsou v seznamu Dílce skříňky šatní skříně. Vidíte je v seznamu Objekty scény, s ikonou volné desky.
Posuvné křídlo v kusovníku¶
Křídlo je v kusovníku, v odhadu nákladů i v nabídce samostatná deska:
- řádek se jmenuje podle křídla (Posuvné křídlo, Posuvné křídlo 2), ne podle šatní skříně, ve sloupcích desky i ve sloupcích skříňky;
- materiál je dekor křídla, tloušťka 18 mm;
- křídlo 915 × 2094 mm s hranami 2 mm na všech čtyřech stranách má hotový rozměr 2094 × 915 mm a řezný rozměr 2090 × 911 mm (viz Hrany a řezný rozměr);
- Odhad nákladů počítá plochu a hrany křídel pod dekorem křídel.
Tip
Abyste v kusovníku viděli, ke které šatní skříni křídlo patří, napište název šatní skříně do pole Poznámka každého křídla (karta EFS - Deska).
Pozor
Exportovat vybrané do PDF a Export DXF - vybrané exportují jen to, co je vybrané. Když je vybraná jen šatní skříň, křídla v exportu nejsou. Před exportem vyberte i křídla: Shift + kliknutí na každé křídlo.
Pohled do šatní skříně¶
- Shift+F posuvná křídla neskryje: nejsou to čela šatní skříně, ale volné desky.
- Abyste viděli dovnitř, klikněte na jedno křídlo, Shift + kliknutím přidejte druhé a stiskněte H. Křídla jsou skrytá jen v zobrazení; v kusovníku zůstávají. Alt+H je vrátí.
- O posuvná křídla neotevře. Šatní skříň s posuvnými dveřmi nemá vlastní čelo, proto je Otevřít / zavřít v nabídce pravého tlačítka šedé, pokud šatní skříň nemá zásuvky.
Pozor
U šatní skříně s posuvnými dveřmi a bez zásuvek převezme O Blender a zapne proporcionální úpravy. Další posun pak táhne i sousední objekty. Vypnete je opětovným stisknutím O.
Sada kolejnic a sada pojezdů¶
Když má šatní skříň posuvné dveře, patří k ní dvě položky kování:
| Položka | Detail | Množství | Kód v ceníku | Cena v ceníku programu |
|---|---|---|---|---|
| Sada kolejnic posuvných dveří | šířka korpusu v mm, např. 2000 mm | 1 na šatní skříň | SLIDING_TRACK_M |
30 € za metr |
| Sada pojezdů posuvného křídla | – | 1 na křídlo | SLIDING_RUNNERS |
20 € za sadu |
Položky najdete na těchto místech:
- Odhad nákladů (karta EFS): sada kolejnic v metrech, sady pojezdů v kusech, s cenou;
- nabídka pro zákazníka (viz Nabídka pro zákazníka);
- stránka Seznam kování v PDF a list Kování v souboru z Kusovník do Excelu;
- Objednávka dodavateli (CSV + e-mail) (viz Výrobní balíček a objednávka dodavateli).
Pravidla:
- Délka sady kolejnic je šířka korpusu v okamžiku přidání křídel. Když změníte šířku šatní skříně, délka zůstane stará, dokud křídla nepřidáte znovu.
- Když křídla smažete, obě položky ze seznamu kování zmizí.
- Ceny zapíšete do svého ceníku, na list Other, do řádků
SLIDING_TRACK_M(cena za metr) aSLIDING_RUNNERS(cena za sadu). Viz List Other. - Zelená tečka u položky znamená, že ceník má cenu. Červená tečka a kód v závorce znamenají, že ji nemá: položka se nezapočítá do celkové ceny (viz Zelené a červené tečky).
Když šatní skříň změníte¶
Křídla jsou volné desky. Když změníte rozměry šatní skříně nebo ji posunete, křídla zůstanou, jaká byla a kde byla:
| Změna šatní skříně | Co se stane s křídly | Varuje Kontrola projektu |
|---|---|---|
| Šířka | Křídla zůstanou stará: šatní skříň je na jedné straně otevřená, nebo křídla přečnívají. | Ano |
| Výška | Křídla si ponechají starou výšku. | Ne |
| Hloubka | Křídla zůstanou na starém místě: buď uvnitř korpusu, nebo od něj daleko. | Ne |
| Posun (1, 2, 3) | Křídla zůstanou na místě. | Ne |
| Otočení (R) | Křídla se neotočí. | Ne |
| Smazání šatní skříně (X) | Křídla zůstanou ve scéně i v kusovníku. | Ne |
Kontrola projektu¶
- Na kartě EFS otevřete panel Export.
- Klikněte na Kontrola projektu.
- V okně najděte zprávu o posuvných dveřích.

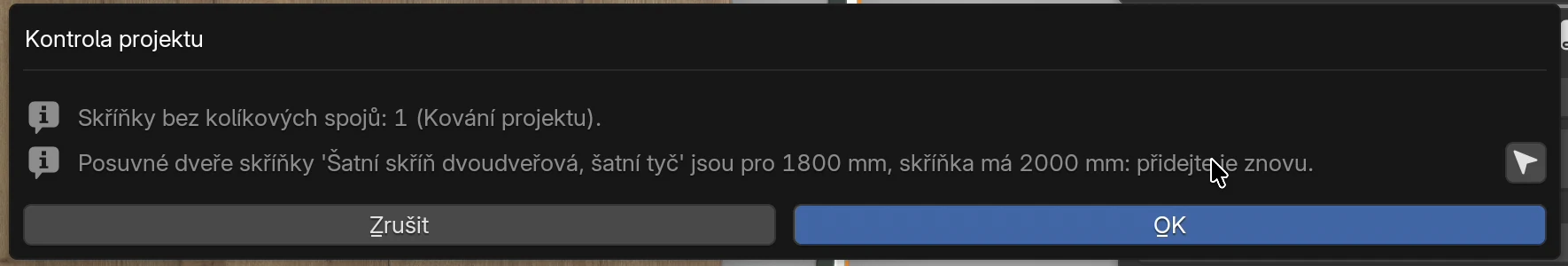

Zpráva zní: Posuvné dveře skříňky '…' jsou pro 1800 mm, skříňka má 2000 mm: přidejte je znovu. Vpravo od zprávy je tlačítko Zobrazit ve scéně: vybere šatní skříň a přiblíží na ni pohled. OK i Zrušit okno zavřou.
Kontrola porovnává šířku korpusu se šířkou, pro kterou byla křídla přidána. Rozdíl do 1 mm se nehlásí. Výšku, hloubku, polohu ani otočení nekontroluje. Zpráva je varování, ne chyba, takže ji export nezmiňuje. Všechny zprávy kontroly popisuje kapitola Výrobní balíček a objednávka dodavateli.
Opětovné přidání¶
- Vyberte šatní skříň (kliknutím v seznamu Objekty scény).
- Klikněte pravým tlačítkem a zvolte Přidat ke skříňce → Posuvné dveře.
EFS smaže stará křídla této šatní skříně a vytvoří nová, pro aktuální rozměry a polohu skříně. Nová křídla dostanou dekor a skupinu starých. Počet křídel je ten, který jste použili naposledy, na začátku práce s programem 2 (viz Volby). Sada kolejnic dostane novou délku a zpráva v Kontrola projektu zmizí.
Tip
Šatní skříň s posuvnými dveřmi můžete posunout i s křídly: klikněte na šatní skříň, Shift + kliknutím přidejte každé křídlo a pak posuňte klávesou 1, 2 nebo 3. Pro otočení nebo změnu rozměrů přidejte křídla znovu.
Výběr šatní skříně za křídly¶
Křídla zakrývají celou přední stranu šatní skříně. Kliknutí v zobrazení před šatní skříní proto vybere křídlo, ne šatní skříň. Pak:
- záhlaví ukazuje Posuvné křídlo, bez polí pro rozměry šatní skříně;
- karta EFS - Skříňka chybí;
- položky v Přidat ke skříňce jsou šedé, protože křídlo není skříňka;
- pravé tlačítko s nástrojem EFS nabídku neotevře.
Šatní skříň vyberete takto:

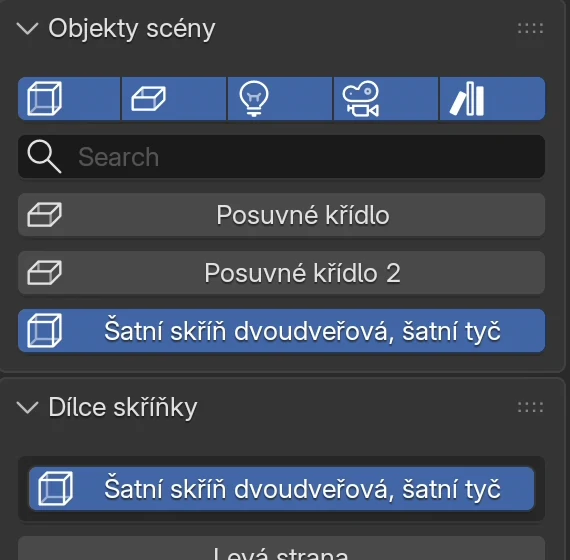

- V pravém sloupci, v seznamu Objekty scény, klikněte na název šatní skříně (ve videu Šatní skříň dvoudveřová, šatní tyč).
- Šatní skříň je vybraná jako celek: záhlaví ukazuje její rozměry a seznam Dílce skříňky její desky.
Můžete také kliknout na bok nebo vrch šatní skříně, který je za křídly vidět, nebo na desku v seznamu Dílce skříňky. Více o výběru: Výběr: skříňka nebo deska.
Když je vybraná celá šatní skříň (kliknutím v seznamu), pravé tlačítko otevře objektovou nabídku Blenderu. Položky EFS, mezi nimi Přidat ke skříňce, jsou v její dolní části, pod nadpisem Easy Form Studio.
Odstranění posuvných dveří¶
Hned po přidání stiskněte Ctrl+Z: posuvné dveře zmizí a šatní skříň dostane zpět svá dvířka s jejich dekorem.
Později křídla smažete jako desky:
- Klikněte na první křídlo, Shift + kliknutím přidejte ostatní.
- Stiskněte X.
Šatní skříň zůstane bez čela. Pro běžná dvířka vyberte šatní skříň a na kartě EFS - Skříňka, rámeček Čelo, zvolte Typ, například Dvoje dvířka (nebo stiskněte F). Nová dvířka přijdou bez dekoru, protože šatní skříň nemá čela, od kterých by ho převzala. Dekor jim dejte přetažením nebo přiřazením skupině (viz Dekory, hrany a materiály).
Pozor
X na šatní skříni smaže šatní skříň, ale ne její posuvná křídla. Ta zůstanou ve scéně, v kusovníku i v odhadu nákladů, zatímco sada kolejnic a sady pojezdů zmizí. Když mažete šatní skříň s posuvnými dveřmi, smažte i křídla.
Pozor
Pokud šatní skříni s posuvnými dveřmi znovu zvolíte dvířka (F nebo Čelo → Typ), posuvná křídla zůstanou před nimi. Nejprve smažte posuvná křídla, pak zvolte dvířka.
Časté problémy a řešení¶
Položka Posuvné dveře v nabídce Přidat ke skříňce je šedá. Je vybrané křídlo nebo jiná volná deska, rohová skříňka nebo nic, případně jste v režimu Režim úprav. Klikněte na název šatní skříně v seznamu Objekty scény. Režim úprav opustíte klávesou Tab.
Pravé tlačítko na šatní skříni neotevře nabídku. Klikli jste na křídlo. Vyberte šatní skříň v seznamu Objekty scény a pak klikněte pravým tlačítkem ve 3D zobrazení.
Křídla jsou bílá. Šatní skříň při přidání křídel neměla čela. Dejte křídlům dekor přetažením nebo kliknutím na Vyberte materiál pro Čelo 1 v panelu Přiřazení materiálů.

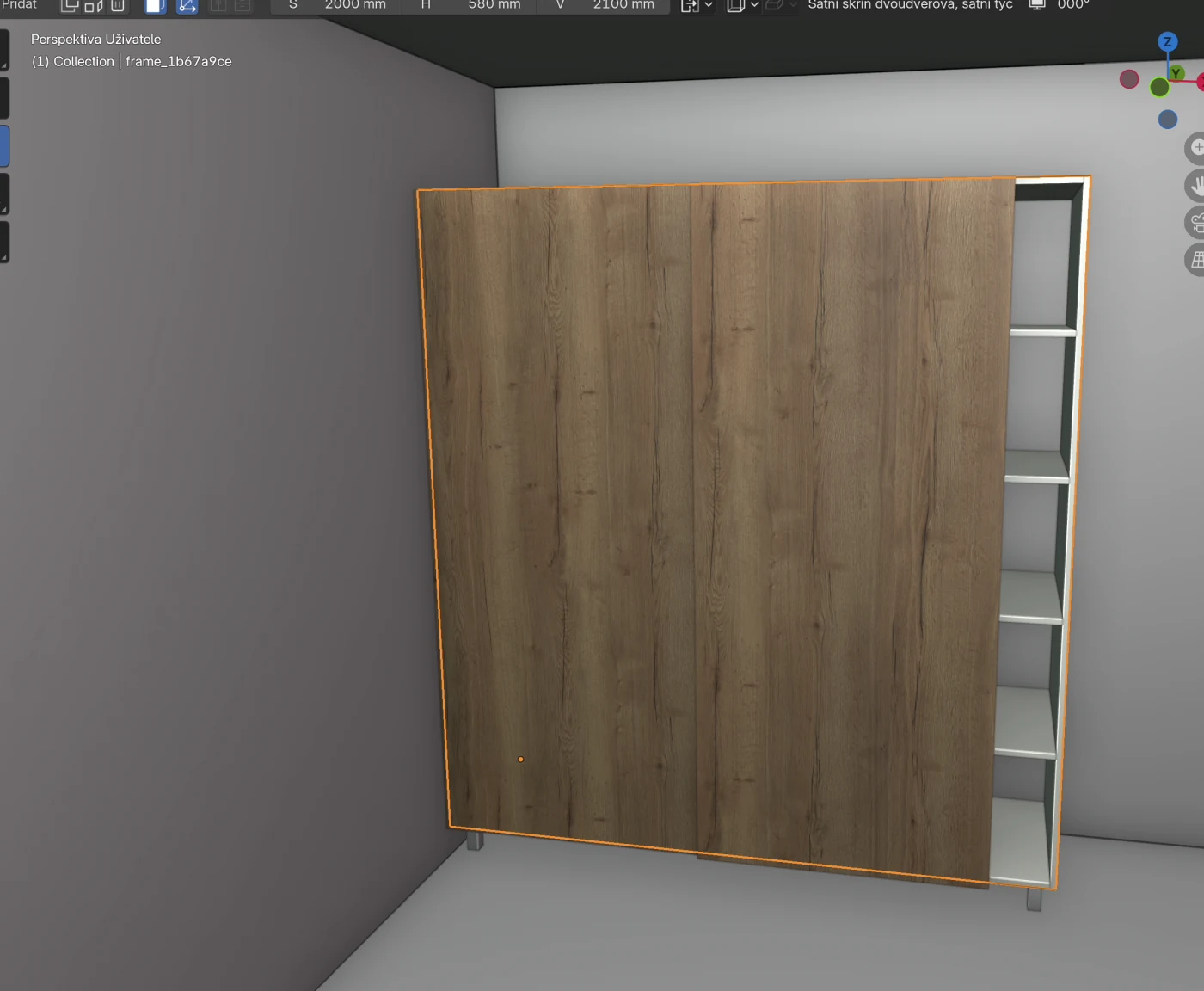

Pravá část šatní skříně je otevřená nebo křídla přečnívají přes okraj. Po přidání křídel jste změnili šířku šatní skříně. Přidejte posuvné dveře znovu.
Křídla visí před šatní skříní nebo jsou uvnitř korpusu. Změnili jste hloubku šatní skříně, posunuli ji nebo otočili. Přidejte posuvné dveře znovu.
Sada kolejnic má špatnou délku. Délka je šířka šatní skříně v okamžiku přidání křídel. Přidejte posuvné dveře znovu.
U sady kolejnic nebo sady pojezdů je červená tečka. Ceník nemá cenu pro SLIDING_TRACK_M nebo SLIDING_RUNNERS. Zapište ji na list Other svého ceníku.
Křídla nejsou v kusovníku pod názvem šatní skříně. Křídla jsou volné desky a jsou v seznamu pod vlastním názvem. Napište do jejich pole Poznámka název šatní skříně.
Křídla chybí v PDF nebo DXF výběru. Vybraná je jen šatní skříň. Vyberte i křídla (Shift + kliknutí) a exportujte znovu.
Křídla procházejí čely zásuvek. Křídla stojí 5 mm před korpusem, čela vnějších zásuvek 18 mm před ním. Šatní skříni s posuvnými dveřmi dejte Vnitřní zásuvky (viz Zásuvky).
Po O posun táhne i sousední skříňky. Zapnuly se proporcionální úpravy Blenderu. Stiskněte znovu O.
Po smazání šatní skříně zůstala křídla. Křídla se se šatní skříní nemažou. Vyberte je a stiskněte X.
Klávesové zkratky v této kapitole¶
| Klávesa | Akce |
|---|---|
| pravé tlačítko myši | Nabídka s Přidat ke skříňce → Posuvné dveře |
| F9 | Upravit poslední akci: počet křídel hned po přidání |
| Shift + kliknutí | Přidat křídlo do výběru |
| H | Skrýt vybraná křídla v zobrazení |
| Alt+H | Zobrazit vše skryté |
| 1 2 3 | Posunout vybranou šatní skříň a křídla v ose X, Y nebo Z |
| X | Smazat vybraná křídla (nebo šatní skříň, bez křídel) |
| Ctrl+Z | Zpět: hned po přidání vrátí stará dvířka |
Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.
Dále¶
Další kapitola: Koupelna: sifon a potrubí
