Přestavitelné police, Systém 32¶

Přestavitelné police stojí na podpěrkách v řadách otvorů Ø5 po 32 mm. V této kapitole zvolíte uložení polic, uvidíte, kam EFS vrtá řady otvorů a jak se police přichytí k rastru. Na konci jsou přihrádky mezi příčkami a podpěrky v seznamu kování a v ceně.

Video: C03 Přestavitelné police, Systém 32

Stejný postup ve videu dlouhém minutu a půl (video v angličtině).

Přehrát na YouTube

Než začnete¶

Otevřete projekt se skříňkou, která má alespoň jednu vodorovnou polici. Jak se police přidávají a co znamenají pole oddílu Police, vysvětluje kapitola Jak je skříňka sestavena.
Pole Uložení polic se zobrazí jen tehdy, když má skříňka vodorovnou polici. Rohová skříňka přestavitelné police nemá.
Vnitřek uvidíte, když otevřete dvířka klávesou O nebo skryjete čela klávesou Shift+F. Otvory uvidíte v zobrazení X-Ray, klávesa Alt+Z.

Pozor

Čela skrytá klávesou Shift+F nejdou do kusovníku, PDF, DXF, na štítky, do nabídky ani do renderu. Před exportem je vraťte ikonou čel v záhlaví 3D zobrazení.

Postup z videa¶

Ve videu je hotová kuchyně, jejíž Kování projektu je nastavené na přestavitelné police s otvory kolem polic. Horní skříňka Dvoje dvířka (800 × 350 × 720 mm) má dvě police.

Klikněte na desku skříňky a otevřete kartu EFS - Skříňka.
Otevřete oddíl Police. Pod Uložení polic je Přestavitelné, Systém 32 kolem polic. Viz Uložení polic.
Stiskněte Alt+Z pro zobrazení X-Ray. V obou bocích uvidíte dvě řady otvorů, přední a zadní, kolem každé police. Viz Řady otvorů.

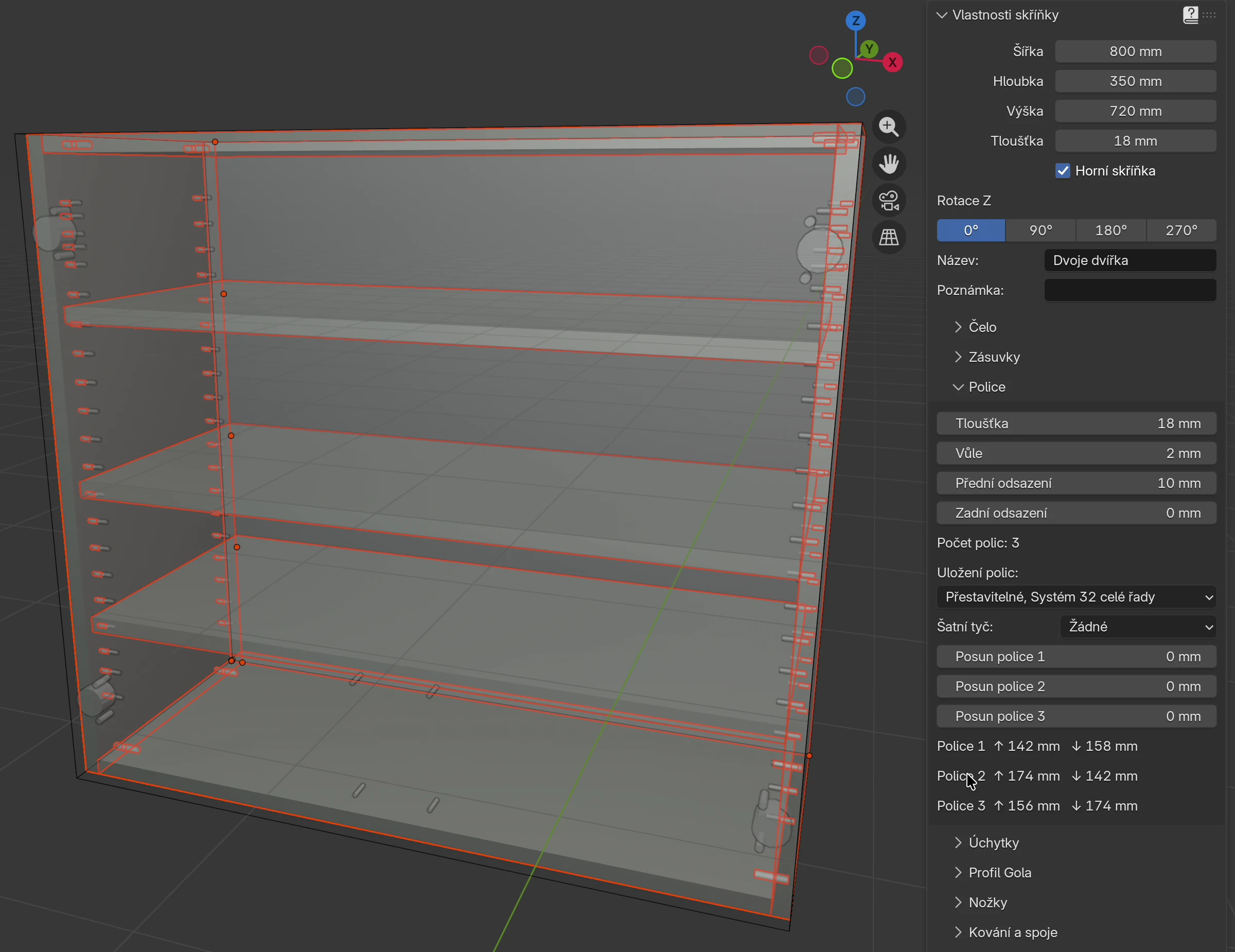

V poli Uložení polic zvolte Přestavitelné, Systém 32 celé řady. Otvory teď vedou po celé výšce boku.
Stiskněte Shift+H pro novou vodorovnou polici. Nejnižší police zůstane na místě a ostatní se přichytí k rastru 32 mm. Viz Police na rastru.
Stiskněte Shift+V pro svislou polici (příčku). Skříňka dostane dvě přihrádky.

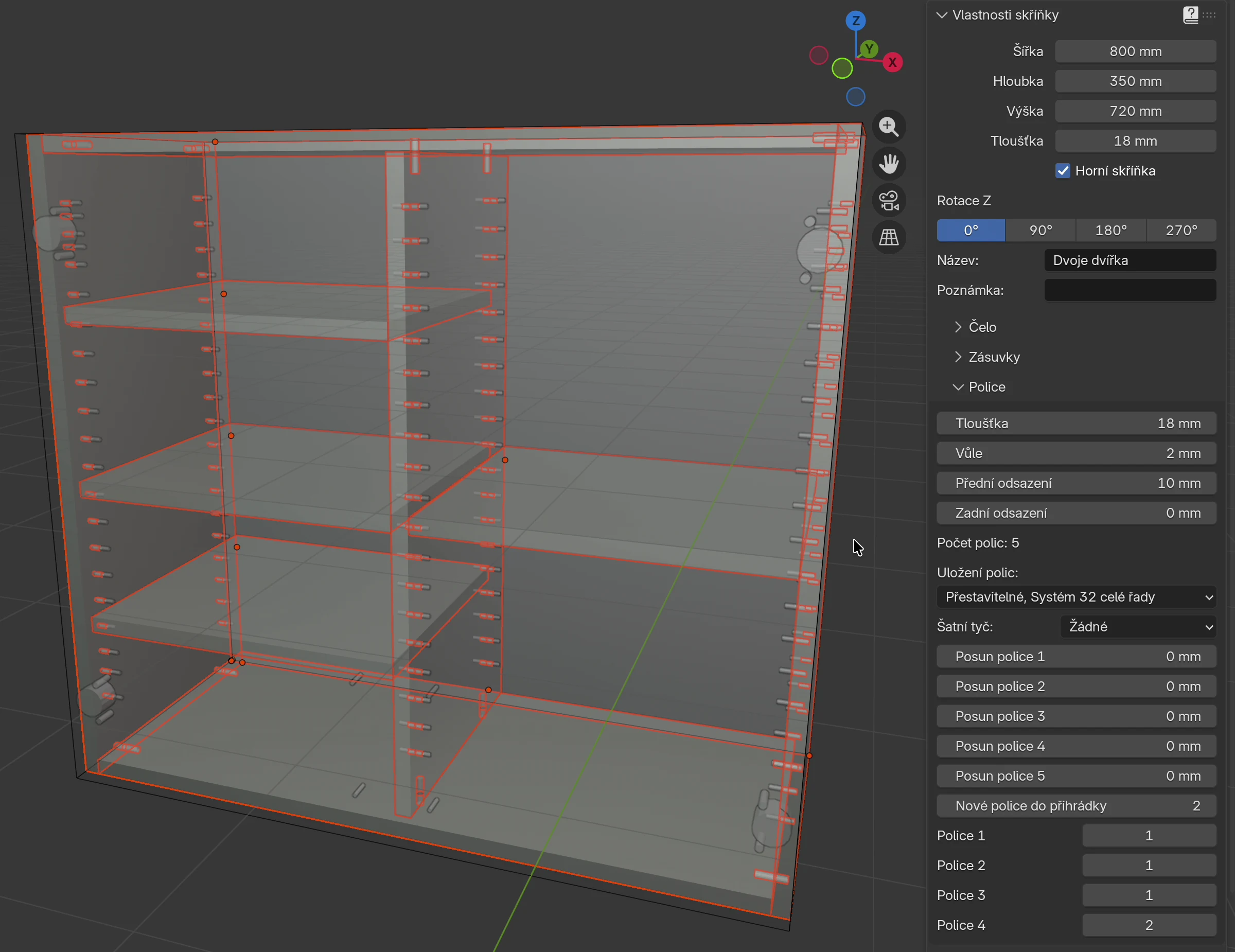

Do pole Nové police do přihrádky napište 2 a stiskněte Enter. Stiskněte Shift+H: nová police přijde do pravé přihrádky. Otvory dostane i příčka. Viz Přihrádky a příčky.
Na kartě EFS otevřete Odhad nákladů. Seznam má řádek Podpěrka police. Viz Podpěrky v seznamu kování a v ceně.

Uložení polic¶

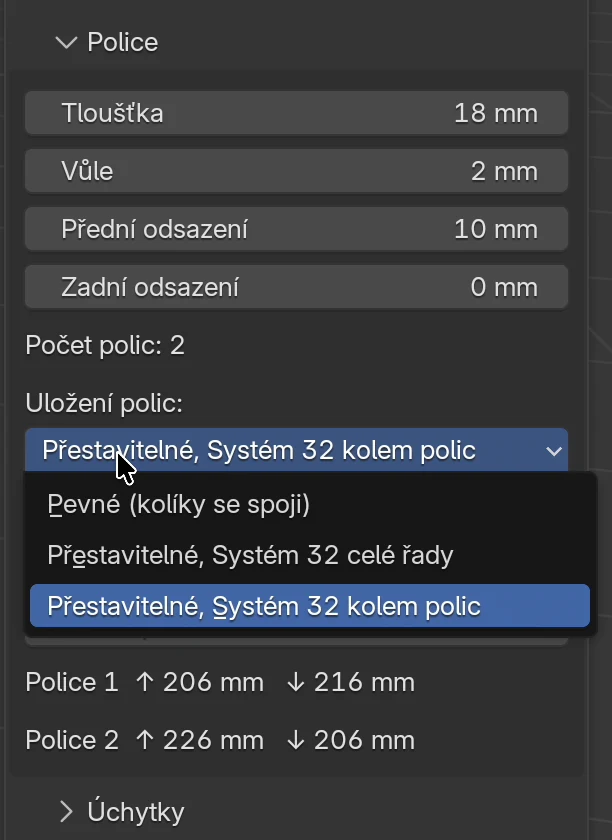

Pole Uložení polic v oddílu Police určuje, jak jsou police uložené. Stejné pole je i v Kování projektu.

Volba	Co dostanete	Otvory pro podpěrky	Spoj police a boku
Pevné (kolíky se spoji)	Police stojí přesně tam, kam je dáte, ve stejných roztečích a s posunem, který zadáte. Výchozí.	Žádné	Stejný spoj jako korpus: kolíky, confirmat nebo minifix z pole Typ spojů. S Typ spojů: Žádné police spoj nemá.
Přestavitelné, Systém 32 celé řady	Police leží na podpěrkách. Otvory vedou po celé výšce boku, takže zákazník může polici přesunout kamkoli.	Dvě řady po celé výšce	V policích nejsou kolíky ani jiné spoje
Přestavitelné, Systém 32 kolem polic	Police leží na podpěrkách. Otvory jsou jen kolem každé police, takže bok vypadá čistěji.	Dvě řady, sedm otvorů kolem každé police	V policích nejsou kolíky ani jiné spoje

Když volbu změníte, EFS hned přeskládá police, vyvrtá otvory a upraví kolíky. Když se vrátíte k Pevné (kolíky se spoji), otvory zmizí a police znovu dostanou spoje.

Kde se volí¶

Místo	Na co má vliv
Karta EFS - Skříňka, oddíl Police, pole Uložení polic	Jen na tuto skříňku. Pole se zobrazí jen tehdy, když má skříňka vodorovnou polici.
Karta EFS, panel Kování projektu, oddíl Police, pole Uložení polic	Na nové skříňky a šablony. Stávající skříňky změníte tlačítkem Použít na vše nebo Použít na vybrané: police se přichytí k rastru a dostanou otvory, stejně jako když pole změníte ve skříňce. Viz Kování projektu.

Kování projektu se ukládá i do Moje nastavení, takže nový projekt může rovnou začít s přestavitelnými policemi. Viz Rychlejší práce.

Poznámka

Šablony Šatní skříň dvoudveřová, šatní tyč, Šatní skříň se zásuvkami, Šatní skříň třídveřová a Předsíňová skříň mají vždy pevné police. Uložení polic z Kování projektu je nemění. Ostatní šablony dostanou Uložení polic z Kování projektu. U těchto šatních skříní zapněte přestavitelné police v oddílu Police nebo tlačítkem Použít na vybrané.

Rozměry Systému 32¶

Rozměr	Hodnota
Průměr otvoru	5 mm
Hloubka otvoru	12 mm; v příčce nejvýše polovina tloušťky příčky minus 0,5 mm (8,5 mm v příčce 18 mm)
Rozteč otvorů v řadě	32 mm
Přední řada	37 mm od přední hrany boku
Zadní řada	37 mm před zády
Odstup od kraje	Otvory nejméně 40 mm nad dnem a 40 mm pod vrchem
Otvor pro podpěrku	4 mm pod spodní plochou police
Otvory kolem police (kolem polic)	Otvor pro podpěrku a tři otvory nad ním a tři pod ním
Podpěrky na polici	4

Pro pokročilé

Rozměry jsou v katalogu shelf_supports.json, stejně jako u pantů a výsuvů. Vlastní rozměry uložte do souboru se stejným názvem ve složce user_hardware ve vaší uživatelské složce (viz Kde jsou vaše data). Záznam s klíčem SYSTEM32 nebo SYSTEM32_ZONE nahradí dodanou volbu a záznam s novým klíčem přidá do nabídky novou volbu. Každý přestavitelný systém musí mít průměr a hloubku otvoru, rozteč, obě řady, odstup od kraje, vzdálenost otvoru pod policí a počet podpěrek na polici. Záznam, kterému některý z těchto rozměrů chybí, EFS přeskočí.

Řady otvorů¶

EFS vyvrtá do vnitřní plochy obou boků dvě řady otvorů: přední a zadní. Rastr prochází otvorem 4 mm pod nejnižší policí a pokračuje po 32 mm nahoru i dolů.

Kde jsou řady:

Vpředu a vzadu. Přední řada je 37 mm od přední hrany boku. Zadní řada je 37 mm před zády. Když jsou záda v drážce nebo v polodrážce, zadní řada se posune dopředu se zády. Skříňka bez zad má zadní řadu 37 mm od zadní hrany boku.
Dole a nahoře. Odstup 40 mm od kraje se měří od horní plochy dna a od spodní plochy vrchu. Když je dno zvednuté (Zapuštění dna), otvory začínají nad ním. Pokud skříňka nemá vrch (např. má traverzy), odstup se měří od horní hrany boku.
Otvory montážní podložky. Montážní podložka pantu sedí 37 mm od přední hrany, ve stejné řadě. EFS vynechá otvor pro podpěrku, který by byl příliš blízko otvoru montážní podložky nebo otvoru výsuvu.

Celé řady¶

S Přestavitelné, Systém 32 celé řady vedou otvory od prvního bodu rastru nejméně 40 mm nad dnem po poslední bod nejméně 40 mm pod vrchem. První otvor je tedy 40 až 72 mm nad dnem podle toho, kde je nejnižší police.

Kolem polic¶

S Přestavitelné, Systém 32 kolem polic EFS vyvrtá jen otvor pro podpěrku a tři otvory nad ním a tři pod ním. To je sedm otvorů na polici v každé řadě. Když jsou police blíž než sedm otvorů, zóny se spojí a žádný otvor se neopakuje. Odstup 40 mm od kraje platí i zde.

Příklad¶

Skříňka vysoká 720 mm s deskami 18 mm a dvěma policemi (skříňka z videa):

Police jsou 234 a 458 mm nad spodní hranou skříňky (spodní plocha police).
Otvory pro podpěrky jsou o 4 mm níž, na 230 a 454 mm.
Celé řady: otvory od 70 do 646 mm, 19 v každé řadě, 38 v boku.
Kolem polic: otvory od 134 do 550 mm, 14 v každé řadě, 28 v boku.

Police na rastru¶

Přestavitelné police leží na podpěrkách, takže každá musí být na rastru. EFS to zařídí sám:

Police se rozmístí ve stejných roztečích jako pevné, s posunem z pole Posun police.
Nejnižší police zůstane na místě.
Každá další police se přichytí k nejbližšímu bodu rastru 32 mm, počítáno od nejnižší police. Police se posune nejvýše o 16 mm nahoru nebo dolů.

Ve videu: skříňka má dvě police 234 mm od sebe. Když zapnete Systém 32, horní police se přichytí o 10 mm níž, na 7 × 32 = 224 mm od dolní. V oddílu Police se rozteče změní z Police 1 ↑ 216 mm ↓ 216 mm na Police 1 ↑ 206 mm ↓ 216 mm a Police 2 ↑ 226 mm ↓ 206 mm.

Každá nová police (Shift+H) přeskládá všechny police skříňky: rozmístí se ve stejných roztečích a pak se znovu přichytí k rastru.

Posun police¶

Pole Posun police 1 … Posun police 10 fungují i s přestavitelnými policemi, ale výsledek se přichytí k rastru:

Posun nejnižší police posune celý rastr a všechny otvory. Ostatní police se přichytí k nejbližšímu bodu nového rastru.
Posun ostatních polic jde po krocích 32 mm. EFS ho zaokrouhlí na nejbližší bod rastru, takže posun pod 16 mm polici nepohne.
Pokud polici posunete pod tu, která byla dosud nejnižší, stane se nejnižší a rastr začne od ní.

Tip

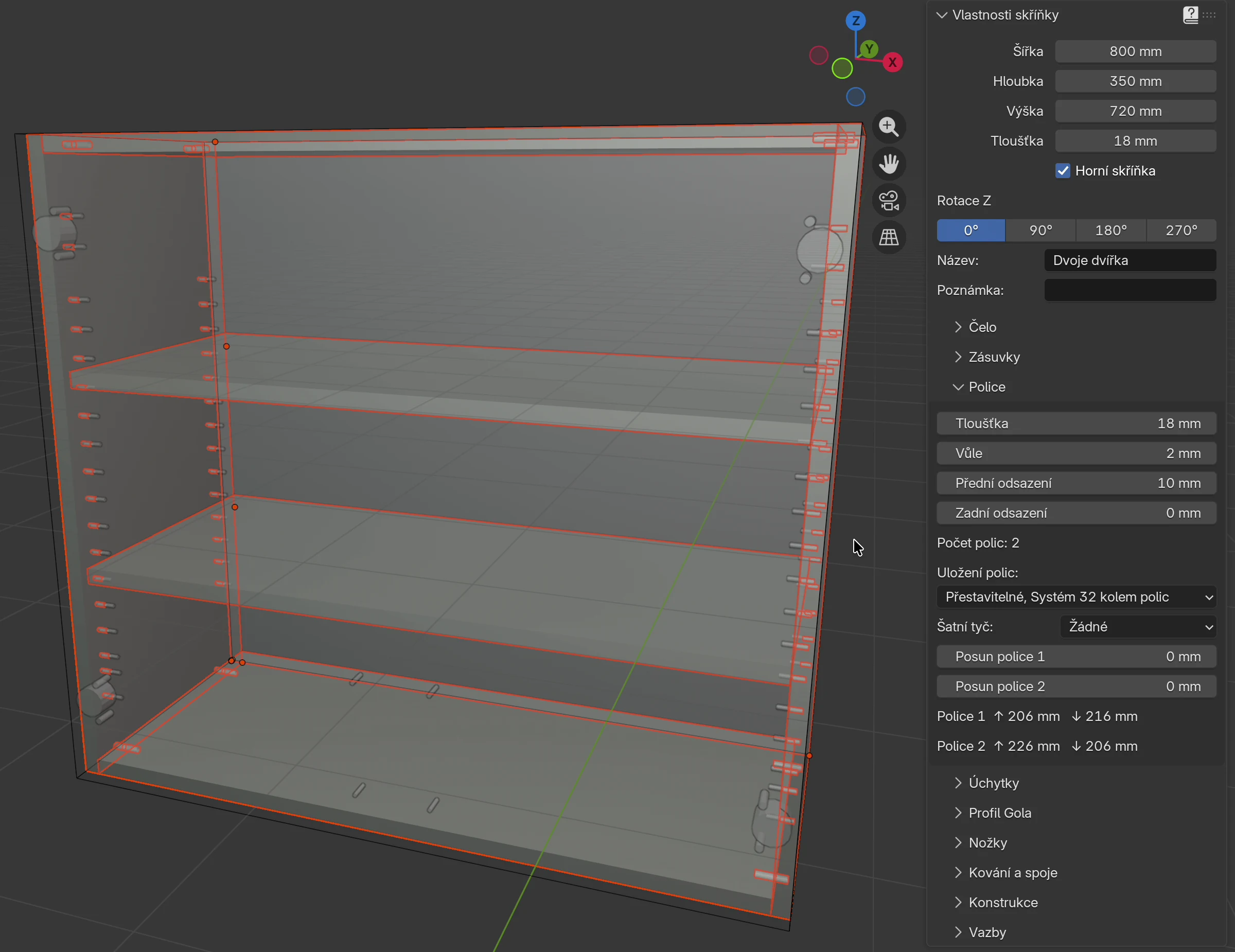

Sledujte rozteče v řádcích Police 1 ↑ … mm ↓ … mm pod poli posunu. Jsou to světlé mezery nad a pod každou policí po zaokrouhlení na rastr.

Police, která neleží na podpěrkách¶

Police musí překrývat obě řady otvorů: podpěrka musí zasahovat nejméně 3 mm pod polici, vpředu i vzadu. Když je police odsazená příliš daleko, Kontrola projektu (karta EFS, panel Export) ohlásí:

Police 'Police vodorovná' (název skříňky) neleží na podpěrkách: zmenšete její přední nebo zadní odsazení.

Odsazení v hlášení znamená pole Přední odsazení a Zadní odsazení v oddílu Police. S výchozími řadami na 37 mm leží police na podpěrkách, dokud jsou obě odsazení nejvýše 34 mm.

Klikněte na ikonu na konci řádku hlášení (Zobrazit ve scéně): EFS vybere tuto polici a přiblíží na ni pohled.
V oddílu Police zmenšete Přední odsazení nebo Zadní odsazení na 34 mm nebo méně.
Spusťte znovu Kontrola projektu.

Kontrola sleduje jen police, které mají 4 mm pod sebou otvory.

Otvory jsou hluboké 12 mm, takže bok musí být silný nejméně 14,5 mm. U boku 13 nebo 14 mm Kontrola projektu ohlásí Otvor Ø5×12 v '…' (…) ponechává jen … mm materiálu. Podrobnosti o kontrole jsou v kapitole Výrobní balíček a objednávka dodavateli.

Přihrádky a příčky¶

Svislá police (příčka) dělí skříňku na přihrádky. Přihrádky se počítají zleva: levá je 1. Každá vodorovná police leží v jedné přihrádce a rozmísťuje se spolu s policemi této přihrádky.

Klikněte na desku skříňky (ne na polici).
Stiskněte Shift+V nebo klikněte na Přidat → Svislá police.
V oddílu Police napište číslo přihrádky do Nové police do přihrádky a stiskněte Enter.
Stiskněte Shift+H. Nová police přijde do této přihrádky.
Polici, která už ve skříňce je, přesunete jejím polem Police 1, Police 2…: napište číslo přihrádky.

Volba	Co dělá	Výchozí	Hodnoty
Nové police do přihrádky	Do které přihrádky přijde další vodorovná police, počítáno zleva. Stávající police nemění.	1	1–11
Police 1, Police 2…	Přihrádka, ve které vodorovná police leží. Police jsou číslované v pořadí přidání, bez příček.	přihrádka, do které byla police přidána	1–11

Pole se zobrazí jen tehdy, když má skříňka příčku. Když napíšete číslo větší než počet přihrádek, police přijde do přihrádky úplně vpravo.

Jak Systém 32 funguje s přihrádkami:

Otvory dostanou jen bok a příčka, které ohraničují přihrádku s policemi. Prázdná přihrádka otvory nemá.
Příčka dostane otvory z obou stran, když jsou police v obou sousedních přihrádkách. Otvory v příčce jsou mělčí než polovina její tloušťky (8,5 mm v příčce 18 mm), takže se obě strany nesetkají.
Rastr je stejný pro celou skříňku: všechny police ve všech přihrádkách se přichytí k rastru nejnižší police skříňky.
Podpěrky se počítají jako bez příček: čtyři na každou vodorovnou polici ve všech přihrádkách.

Poznámka

Každá police si pamatuje číslo z pole Nové police do přihrádky v okamžiku, kdy byla přidána, a výchozí je 1. Police přidané před první příčkou proto po jejím přidání stojí v levé přihrádce. Rozmístěte je poli Police 1, Police 2….

Pozor

Čísla v polích Posun police a v Police 1, Police 2… nejsou stejná. Posun police počítá i příčky v pořadí přidání, zatímco Police N počítá jen vodorovné police. Ve videu byla příčka přidána jako čtvrtá, takže Police 4 (první police v pravé přihrádce) je v poli Posun police 5.

Přihrádky v šatní skříni, šatní tyč v přihrádce a horní police popisuje kapitola Šatní skříň s přihrádkami a tyčí.

Podpěrky v seznamu kování a v ceně¶

EFS počítá čtyři podpěrky na každou vodorovnou polici skříňky s přestavitelnými policemi. Pevné police podpěrky nemají.

Kde	Co tam je
Kusovník v Excelu, list Kování, a stránka kování v PDF	Řádek na skříňku: Podpěrka police, Ø5, množství. Dole součet za celý projekt. Viz Kusovník a řezný rozměr.
Objednávka kování (`order_hardware.csv`)	Součet podpěrek za projekt. Viz Výrobní balíček a objednávka dodavateli.
Odhad nákladů (karta EFS)	Řádek N × Podpěrka police s cenou.
Nabídka	Podpěrky mezi kováním. Viz Nabídka pro zákazníka.

Cena podpěrky je v ceníku, list Other, řádek SHELF_PIN_5. Ve výchozím ceníku stojí podpěrka 0,10 EUR. Jak ceník změnit, vysvětluje kapitola Optimalizace nářezu a ceny desek.

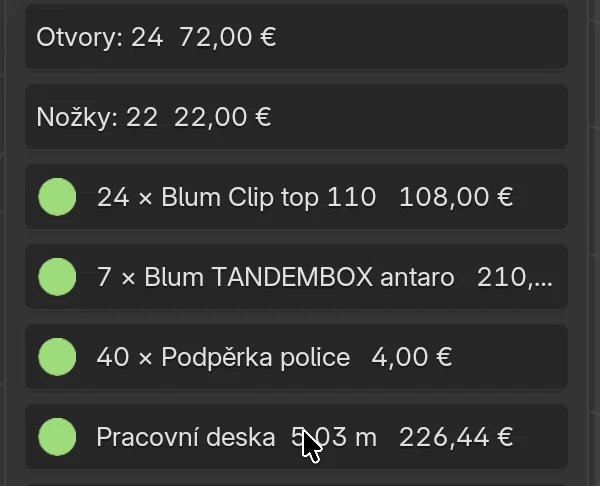

Ve videu má celá kuchyně deset polic na podpěrkách, takže Odhad nákladů ukazuje 40 × Podpěrka police, celkem 4,00 EUR.

Otvory v DXF a na CNC¶

Otvory pro podpěrky jsou běžná vrtání do plochy boku a příčky. Jdou do DXF, MPR, CIX a do výkresů PDF stejně jako ostatní vrtání.

V DXF jsou v hladině DRILL_D5_P12, v příčce 18 mm v hladině DRILL_D5_P8.5.
Na výkresu desky v PDF jsou otvory oranžové a legenda uvádí Podpěrka police.

Hladiny, strany desky a formáty CNC popisuje kapitola Vrtání, DXF, MPR a CIX.

Časté problémy a řešení¶

Nevidím pole Uložení polic. Skříňka nemá vodorovnou polici. Přidejte ji klávesou Shift+H. Rohová skříňka přestavitelné police nemá.

Police se po zapnutí Systému 32 posunula. Police se přichytávají k rastru 32 mm, počítáno od nejnižší police. Posun je nejvýše 16 mm. Pokud potřebujete jiný rastr, posuňte nejnižší polici polem Posun police.

Zadal jsem posun police a police se nepohnula. U přestavitelných polic jde posun po krocích 32 mm. Posun pod 16 mm EFS zaokrouhlí zpět na stejný bod rastru. Zadejte 32, 64… mm.

Kontrola projektu hlásí, že police neleží na podpěrkách. Police je vpředu nebo vzadu odsazená o více než 34 mm. Zmenšete Přední odsazení nebo Zadní odsazení.

V příčce nejsou otvory. Přihrádka na této straně příčky nemá police. Otvory se objeví jen vedle přihrádek s policemi.

Police přišla do špatné přihrádky. Nové police do přihrádky platí jen pro další novou polici. Stávající polici přesuňte polem Police N.

V seznamu kování nejsou podpěrky polic. Skříňka má Pevné (kolíky se spoji), nebo šablona šatní skříně přišla s pevnými policemi. V oddílu Police zvolte některou přestavitelnou volbu.

Police mají pořád kolíky. Skříňka má pevné police. U přestavitelných polic EFS kolíky v policích odstraní sám.

Klávesové zkratky v této kapitole¶

Klávesa	Akce
`Shift`+`H`	Nová vodorovná police ve vybrané skříňce
`Shift`+`V`	Nová svislá police (příčka) ve vybrané skříňce
`O`	Otevřít / zavřít dvířka a zásuvky vybrané skříňky
`Shift`+`F`	Skrýt čela ve scéně
`Alt`+`Z`	Zobrazení X-Ray: otvory a kolíky jsou vidět
`Enter`	Potvrdí číslo napsané do pole
`Ctrl`+`Z`	Vrátí poslední akci

Všechny klávesové zkratky najdete v kapitole Klávesové zkratky.

Dále¶

Další kapitola: Vrtání, DXF, MPR a CIX
