Bušenja, DXF, MPR i CIX

EFS izvozi svaku ploču za CNC: obris, izreze, rupe i utore. DXF datoteke čita bilo koji CAM program, a uz njih EFS po želji zapiše WoodWOP MPR programe za Homag i CIX programe za Biesse. U ovom poglavlju vidjet ćeš odakle dolaze rupe, kako je ploča položena u datoteci, što znači koji sloj i kako provjeriti projekt prije stroja.

Video: C04 Bušenja, DXF, MPR i CIX

Isti tok rada u videu od jedne i pol minute.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s elementima. Rupe nastaju same iz okova i spojeva elementa, pa ih prvo podesi u panelu Okovi projekta (vidi Okovi projekta) ili u okviru Okovi i spojevi pojedinog elementa (vidi Okovi i spojevi).
• Vrati skrivene fronte gumbom Prikaži fronte u zaglavlju. Fronte skrivene s Shift+F ne ulaze ni u DXF.
• Napravi praznu mapu za CNC datoteke, npr. DXF u mapi projekta. Zašto, piše u Mapa i nazivi datoteka.
• Pritisni Alt+Z za prozirni prikaz: u 3D pogledu se vide tipli i rupe. Opet Alt+Z vraća puni prikaz.

Tok rada iz videa

U videu je gotova kuhinja s okovima projekta: tipli, šarke Blum Clip top, TANDEMBOX ladice, pomične police i ručke šipke.

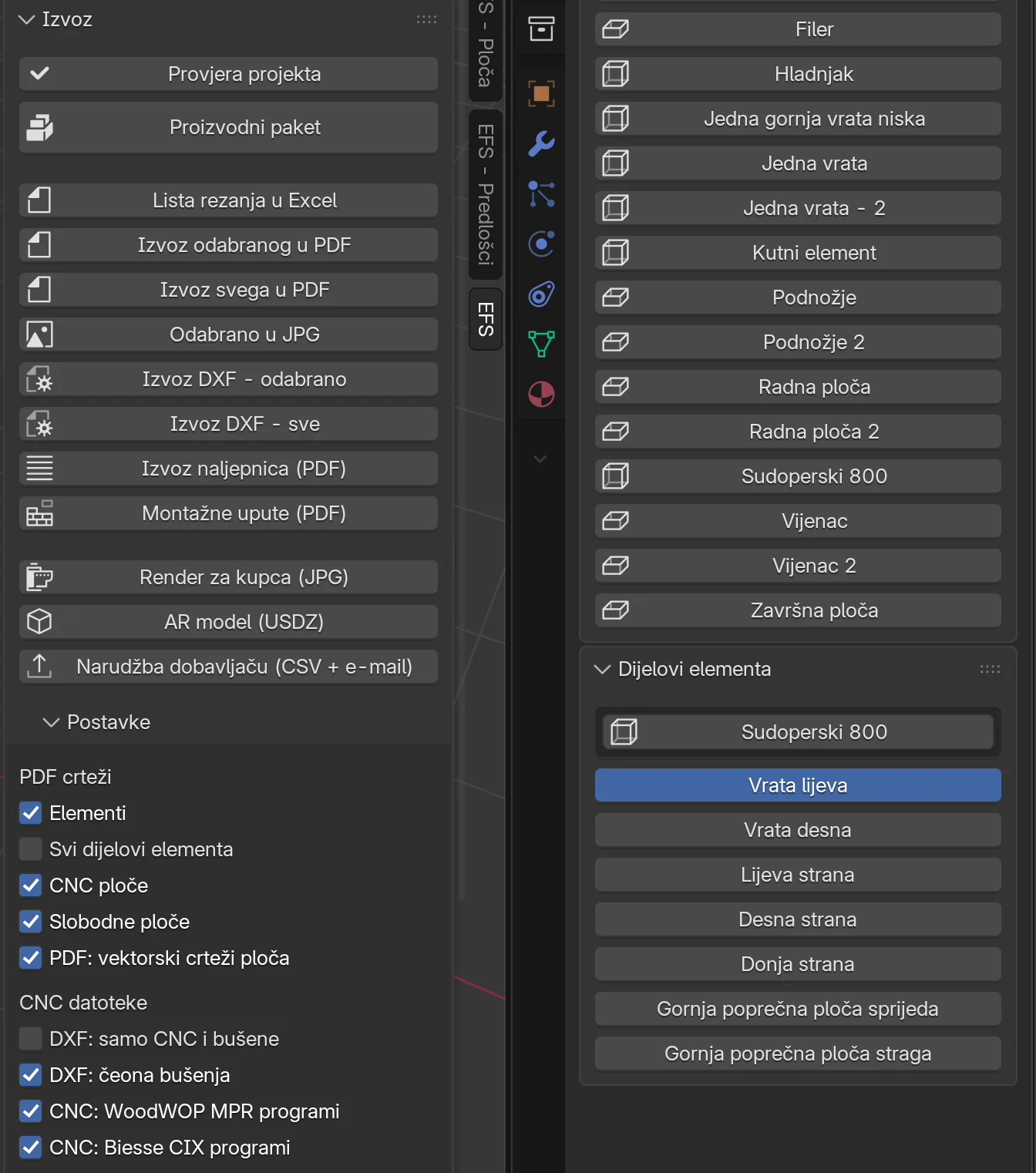

1. U kartici EFS otvori panel Izvoz, pa okvir Postavke na dnu panela.
2. Pod CNC datoteke uključi CNC: WoodWOP MPR programi i CNC: Biesse CIX programi. Vidi Postavke CNC datoteka.
3. Klikni ploču sudoperskog elementa.
4. Klikni Izvoz DXF - odabrano. U pregledniku datoteka odaberi mapu i klikni Izvoz DXF - odabrano dolje desno. Program javi Izvoz dovršen: 7 DXF. Vidi Izvoz DXF.
5. Otvori DXF lijevih vrata u CAM programu: obris i rupe, svaki promjer i dubina u svom sloju. Čašice šarki su u sloju DRILL_D35_P13, rupe Ø8 za šarku u DRILL_D8_P11.5, a prolazne rupe Ø5 za ručku u DRILL_D5_THRU. Vidi Slojevi i boje.
6. Otvori DXF donje strane: ima rupe samo u kantu, za tiple iz bočnica, u slojevima EDGE_LEFT_D8_P20 i EDGE_RIGHT_D8_P20. Vidi Lice A i lice B.
7. Pogledaj MPR i CIX program istih vrata. Vidi MPR za Homag i CIX za Biesse.

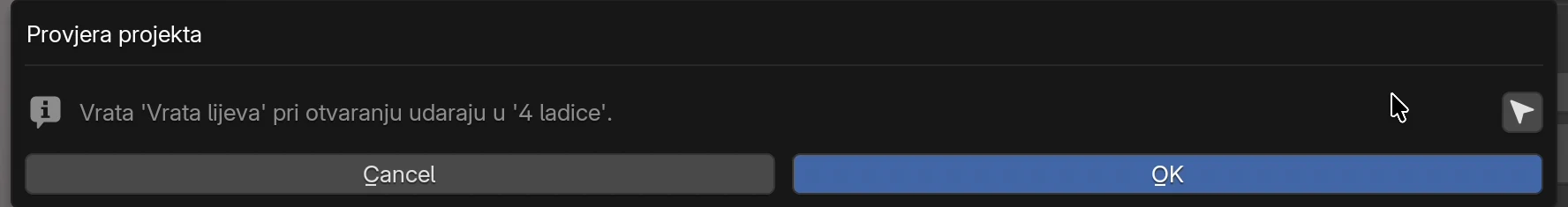

8. U panelu Izvoz klikni Provjera projekta. Vidi Provjera projekta.

Odakle dolaze rupe

Rupe ne crtaš ručno. EFS ih buši sam, iz okova i spojeva elementa, i preslaže ih kad promijeniš mjere. Svaka rupa ima namjenu, promjer, dubinu i lice ploče u koje ulazi.

Namjena	U koju ploču	Rupe (zadane vrijednosti kataloga)	Primjer sloja u DXF-u
Tipl (spoj korpusa Tipli)	Lice jedne ploče i kant druge: kod uvučenog spoja bočnica u licu, a dno, gornja ploča, traverze i fiksne police u kantu	Ø8. Tipl 30 mm u ploči 18 mm: 12 mm u licu, 20 mm u kantu. Prvi i zadnji tipl 50 mm od kraja spoja.	DRILL_D8_P12, EDGE_LEFT_D8_P20
Konfirmat	Prolazna rupa kroz ploču čije lice naliježe na spoj, rupa u kant druge ploče	Ø7 prolazno; Ø5, dubina 50 mm minus debljina ploče plus 2 mm (34 mm uz 18 mm)	DRILL_D7_THRU, EDGE_TOP_D5_P34
Minifix	Svornjak u licu jedne ploče; u drugoj rupa u kant i kućište u unutarnjem licu, 24 mm od spoja	Svornjak Ø5 × 11; kant Ø8 × 34; kućište Ø15 × 12,5	DRILL_D5_P11, EDGE_RIGHT_D8_P34, DRILL_D15_P12.5
Čašica šarke	Unutarnja strana vrata	Ø35 × 13, središte 21,5 mm od ruba (Hettich Sensys 22 mm). Šarke 96 mm od gornjeg i donjeg ruba vrata, ostale između.	DRILL_D35_P13
Vijak čašice šarke	Uz čašicu (Blum Clip top, Hettich Sensys)	2 × Ø8 × 11,5, razmak 45 mm	DRILL_D8_P11.5
Podložna pločica šarke	Unutarnja strana bočnice	2 × Ø5 × 13, 37 mm od prednjeg ruba bočnice, razmak 32 mm	DRILL_D5_P13
Klizač ladice	Unutarnja strana bočnice	Ø4 × 12, prva rupa 37 mm od prednjeg ruba, pa svakih 128 mm	DRILL_D4_P12
Ručka	Vrata, klapne i čela ladica	Ø5 prolazno; ručka šipka dvije rupe na Razmak rupa, gumb jedna	DRILL_D5_THRU
Nosač police (pomične police, sustav 32)	Unutarnje strane bočnica i obje strane pregrada	Ø5 × 12, dva reda: 37 mm od prednjeg ruba i 37 mm ispred leđa, raster 32 mm	DRILL_D5_P12
Spoj radnih ploča	Donja strana obje radne ploče u kutnom spoju	Ø35 × 20, 65 mm od spoja; dva po spoju, tri kad je spoj dulji od 650 mm	DRILL_D35_P20

Gdje se bira što:

Rupe	Polje	Detalji
Tipli, konfirmat, minifix	Vrsta spoja	Spojevi: tipli, konfirmat, minifix
Šarke	Tip šarke	Okovi projekta
Klizači	Tip klizača	Okovi projekta
Ručke	Ručka	Ručke
Nosači polica	Nosači polica	Pomične police, sustav 32
Spoj radnih ploča	Gumbi 45° i Ravni u kartici EFS - Ploča radne ploče	Radna ploča: izrezi i kutni spoj

Pravila koja program primjenjuje sam:

• Šarka i klizač iz kataloga buše. Bez bušenja (samo broj) samo broji okove za popis, bez ijedne rupe.
• Fiksne police (Fiksne (tipli sa spojevima)) dobiju tiple kao i ostali spojevi. Pomične police nemaju tiple, nego leže na nosačima.
• Kad podložna pločica šarke padne na policu, EFS pomakne cijelu šarku za 32 mm gore ili dolje. Rupa za nosač police koja bi pala na pločicu ili klizač izostavi se.
• Pregrada se buši s obje strane, pa su njezine rupe za nosače plitke: najviše pola debljine pregrade minus 0,5 mm.
• Uz Minifix i tipli uz svaki minifix ide po jedan tipl, 32 mm prema sredini spoja.
• Mehanizam klapne, vješaci gornjeg elementa, nogice i potiskivači ne buše rupe. Idu samo u popis okova.

Savjet

Rupe se vide u 3D pogledu u prozirnom prikazu (Alt+Z). Prije izvoza pogledaj jedan element sa svih strana: vidjet ćeš je li šarka na pravoj strani i jesu li redovi za police tamo gdje trebaju.

Utori, falcevi i izrezi

Osim rupa EFS izvozi i sve ostale obrade ploče:

Obrada	Odakle	Kako je u DXF-u
Utor za leđa	Leđa → Konstrukcija: Užlijebljeno	Džep: zatvorena polilinija dna utora u sloju POCKET_P10 (dubina utora)
Falc za leđa	Leđa → Konstrukcija: Urezano	Džep uz stražnji rub, sloj POCKET_P10
Gola utor	Okvir Gola profil	Dio obrisa bočnice (sloj CONTOUR)
L-oblik kutne ploče	Kutni element	Obris sa šest točaka (CONTOUR)
Izrez za sudoper, ploču za kuhanje	Izrez na radnoj ploči	Zasebna zatvorena polilinija u sloju CUTOUT
Kosi ili ravni rez kutnog spoja	Gumbi 45° i Ravni na radnoj ploči	Dio obrisa radne ploče
Izrez okvira Rezač	Kartica EFS - Ploča	Dio obrisa
Izrez za sifon i otvori za cijevi	Kupaonica: sifon i cijevi	Obris ili CUTOUT; ploča prerezana do kraja ima više obrisa

Pravila:

• Džep je udubljenje koje ne ide kroz ploču. Dubina džepa je u nazivu sloja.
• Falc koji je u modelu složen od dvije trake EFS spoji u jedan pravokutni džep.
• Izrez koji ide kroz cijelu ploču je CUTOUT. Izrez koji dira rub ploče mijenja obris (CONTOUR).

Izvoz DXF

Gumb	Što izveze	Kad je siv
Izvoz DXF - odabrano	Ploče odabranih elemenata i odabrane slobodne ploče	Ništa nije odabrano
Izvoz DXF - sve	Sve ploče projekta	Nikad

Izvoz DXF - odabrano

1. Klikni bilo koju ploču elementa. Za više elemenata drži Shift i klikni ploče ostalih.
2. U panelu Izvoz klikni Izvoz DXF - odabrano.
3. U pregledniku datoteka odaberi praznu mapu. Novu mapu napraviš ikonom mape s plusom lijevo od putanje.
4. Klikni Izvoz DXF - odabrano dolje desno.

Program javi Izvoz dovršen: 7 DXF: broj zapisanih DXF datoteka, s B datotekama.

Pravila:

• Odabir bilo koje ploče izvozi cijeli element kojem pripada. Sudoperski element iz videa dao je 7 DXF-ova: dvoja vrata, dvije bočnice, dno i dvije traverze.
• Odabrana slobodna ploča (radna ploča, sokl, filer) izvozi samo sebe.
• Polje s nazivom datoteke na dnu preglednika se ne koristi. Nazive daje EFS.

Izvoz DXF - sve

1. U panelu Izvoz klikni Izvoz DXF - sve.
2. Odaberi praznu mapu i klikni Izvoz DXF - sve.

Izvezu se sve ploče projekta, i slobodne ploče. Odabir nema utjecaja. Nakon izvoza EFS sam pokrene Provjeru projekta. Ako nađe greške, javi Izvezeno, ali provjera projekta je našla greške: 2 (Provjera projekta). Datoteke su ipak zapisane. Izvoz DXF - odabrano tu provjeru ne radi.

Mapa i nazivi datoteka

Sve datoteke idu ravno u mapu koju odabereš, bez podmapa:

Datoteka	Kada	Primjer
Element_Ploča_DuljinaxŠirinaxDebljina.dxf	Za svaku ploču elementa, lice A	Sudoperski_800_Vrata_lijeva_712x392x18.dxf
Ploča_DuljinaxŠirinaxDebljina.dxf	Za slobodnu ploču	Radna_ploca_3228x596x38.dxf
isti naziv + _B.dxf	Ploča ima rupe ili džep i na drugom licu	..._B.dxf
isti naziv + .mpr	Uključeno CNC: WoodWOP MPR programi, a ploča ima rupe ili džepove	Sudoperski_800_Vrata_lijeva_712x392x18.mpr
isti naziv + .cix	Uključeno CNC: Biesse CIX programi, a ploča ima rupe	Sudoperski_800_Vrata_lijeva_712x392x18.cix
index.csv	Uvijek	popis svih datoteka ovog izvoza

Pravila za nazive:

• Mjere u nazivu su mjera reza (vidi Mjera reza u CNC datotekama), npr. Donja_strana_763.2x561.2x18.
• Hrvatska slova postanu obična (č → c, đ → d), razmaci postanu _, a ostali znakovi koje sustav datoteka ne voli također _.
• Dvije ploče istog naziva i mjere dobiju dodatak _2, _3…, npr. dvije jednake police.

Pazi

Izvoz ne briše stare datoteke iz mape. Naziv datoteke sadrži mjeru, pa nakon promjene elementa u istoj mapi ostanu i stari DXF-ovi, s drugom mjerom. Za svaki izvoz koristi praznu mapu, ili prvo obriši stare .dxf, .mpr i .cix datoteke. Proizvodni paket to radi sam: DXF datoteke stavlja u podmapu DXF i prije izvoza obriše stare (vidi Proizvodni paket i narudžba).

index.csv

index.csv je popis svih datoteka zadnjeg izvoza, jedan red po DXF datoteci. Stupci su odvojeni točka-zarezom, a datoteka se otvara u Excelu.

Stupac	Što piše
Datoteka	Naziv DXF datoteke
Element	Naziv elementa (kod slobodne ploče njezin naziv)
Ploča	Naziv ploče
Materijal	Dekor
Debljina	Debljina u mm
Duljina, Širina	Mjera reza
Smjer godova	Dulja strana (godovi uz dulju stranu) ili Kraća strana (uz kraću). Na engleskom sučelju Longer ili Shorter
Lice	A ili B
Bušenja	Broj rupa u toj datoteci
CNC	CNC oznaka iz krojne liste (CNC 1…), ako je ploča ima

Sadržaj DXF datoteke

Svaka DXF datoteka je jedna ploča, u formatu DXF R12 (ASCII), u milimetrima. Unutra su obris, izrezi, rupe, džepovi i jedan redak teksta.

Ishodište i orijentacija

• Ploča je nacrtana kako je vidiš kad gledaš u njezino lice A (vidi Lice A i lice B).
• Ishodište (0, 0) je donji lijevi kut ploče.
• Os X ide uz Duljinu iz krojne liste, dakle uz godove. Os Y ide uz Širinu.
• Ploča ima mjeru reza: obris ide od (0, 0) do (Duljina, Širina).

Primjer iz videa: lijeva vrata su visoka 716 mm, a godovi idu uz dulju stranu. U DXF-u vrata leže: X = 712 mm je visina vrata, Y = 392 mm širina. Čašice su uz rub Y = 0, a rupe za ručku uz suprotni rub.

Napomena

Kako ploča leži u datoteci, ovisi o godovima i licu A, a ne o tome kako stoji u elementu. Ravnaj se po ishodištu i kotama u datoteci, ne po pogledu u 3D-u.

Slojevi i boje

Sloj	Boja (ACI)	Što je	Primjer
CONTOUR	7, bijela (na svijetloj podlozi crna)	Obris ploče, zatvorena polilinija. Ploča prerezana do kraja ima više obrisa.
CUTOUT	2, žuta	Izrez kroz ploču unutar obrisa, zatvorena polilinija	izrez za sudoper
DRILL_DØ_Pdubina	1, crvena	Rupa u licu ploče: kružnica promjera Ø, dubina u nazivu	DRILL_D35_P13
DRILL_DØ_THRU	1, crvena	Prolazna rupa	DRILL_D5_THRU
EDGE_strana_DØ_Pdubina	4, cijan	Rupa u kantu. Strana: LEFT (X = 0), RIGHT (X = Duljina), BOTTOM (Y = 0), TOP (Y = Širina)	EDGE_LEFT_D8_P20
POCKET_Pdubina	6, magenta	Džep (dno utora ili falca), zatvorena polilinija	POCKET_P10
INFO	8, siva	Tekst ispod ploče

Pravila:

• Promjer i dubina su u milimetrima, na jednu decimalu i bez nula na kraju: P11.5, P20, P12.5.
• Rupa je prolazna kad joj dubina doseže debljinu ploče (do 0,05 mm). Prolazne rupe uvijek su u datoteci lica A.
• Rupa u kantu nacrtana je kao kružnica na samom rubu ploče, na mjestu rupe uzduž ruba. DXF ne nosi visinu rupe u debljini; EFS buši rupe u kant u sredini debljine ploče.
• Rupe u kantu su samo u datoteci lica A, i samo uz uključeno DXF: čeona bušenja.
• Tekst u sloju INFO stoji 14 mm ispod ploče: Element / Ploča / Duljina x Širina x Debljina mm / Materijal, a u datoteci B na kraju B. Primjer: Sudoperski 800 / Vrata lijeva / 712x392x18 mm / U702 ST9 Kasmir siva. Tekst je bez hrvatskih slova.

Savjet

Prije prve serije učitaj DXF jedne ploče u svoj CAM program i svakom sloju dodijeli obradu: sloju DRILL_D8_P12 bušilo Ø8 dubine 12 mm i tako redom. Promjer i dubina su u nazivu sloja, pa jednom napravljena pravila vrijede za sve ploče.

Lice A i lice B

Lice A je strana ploče u koju ulazi većina rupa. EFS ga bira sam:

Ploča	Lice A
Vrata	Unutarnja strana, s čašicama
Bočnica	Unutarnja strana, s tiplima, pločicama šarki, klizačima i nosačima polica
Dno s minifiksima	Unutarnja strana, s kućištima
Radna ploča sa spojnicama	Donja strana: radna ploča se crta gledana odozdo
Ploča samo s rupama u kantu ili bez rupa	Jedna strana po pravilu programa

Kad ploča ima rupe ili džep i na drugoj strani, EFS zapiše još jednu datoteku, s dodatkom _B:

• Datoteka B prikazuje istu ploču gledanu s lica B. Zrcaljena je lijevo-desno: rupa na X postane rupa na Duljina − X, a Y ostaje.
• Ishodište je opet donji lijevi kut, kako ga vidi stroj koji buši lice B.
• U datoteci B su samo rupe i džepovi lica B. Obris je isti, zrcaljen.
• MPR i CIX tada imaju i svoj program _B.

Datoteku B dobije npr. pregrada s policama s obje strane: tipli ili nosači polica idu u oba njezina lica.

Mjera reza u CNC datotekama

CNC reže i buši prije kantiranja. Zato DXF, MPR i CIX imaju ploču na mjeri reza, a svaka rupa je mjerena od rezanih rubova:

• Obris ide od 0 do mjere reza (vidi Gotova mjera i mjera reza).
• Rupe se pomaknu za debljinu kanta na lijevom i donjem rubu.
• Točke na desnom i gornjem rubu prate novi rub.
• Izrezi i džepovi koji nisu na rubu zadrže oblik.

PDF crtež ploče ostaje na gotovoj mjeri, s rupama od gotovih rubova.

Primjer, vrata 716 × 396 mm s kantom 2 mm uokolo i šarkom Blum Clip top:

	PDF crtež	DXF, MPR, CIX
Ploča	716 × 396 mm	712 × 392 mm
Čašica od duljeg ruba vrata (K-mjera)	21,5 mm	19,5 mm
Prva čašica od kraćeg ruba vrata	96 mm	94 mm

Pazi

Kad uspoređuješ DXF s PDF-om, mjere se razlikuju za debljinu kanta. To je ispravno. Ne "popravljaj" pozicije u CAM-u prema PDF-u.

MPR za Homag (WoodWOP)

Uz uključeno CNC: WoodWOP MPR programi EFS uz svaki DXF zapiše i .mpr program istog naziva. Program ima samo bušenja i džepove. Obris ploče u MPR-u nema: ploča dolazi s pile, a oblik koji nije pravokutnik reže se iz DXF-a.

Blok	Što je	Polja
[H	Zaglavlje	VERSION="4.0"
<100 \WerkStck\	Obradak	LA duljina, BR širina, DI debljina (mjera reza)
<101 \Kommentar\	Komentar	KM: Element / Ploča, uz / B za lice B i / contour in DXF kad ploča nije pravokutnik
<102 \BohrVert\	Bušenje u lice	XA, YA položaj; DU promjer; TI dubina; DT 1 prolazno, 0 slijepo
<103 \BohrHoriz\	Bušenje u kant	XA, YA položaj na rubu; ZA polovica debljine; BM strana: XM lijevi rub, XP desni, YM donji, YP gornji; DU, TI
<105 \Tasche\	Džep (utor, falc)	XA, YA kut; LA, BR veličina; TI dubina

Pravila:

• MPR nastaje samo za ploču koja ima rupe ili džepove. Ploča bez obrade nema programa.
• Ishodište i orijentacija su isti kao u DXF-u. Program _B buši lice B.
• Rupe u kantu (BohrHoriz) idu u program samo uz uključeno DXF: čeona bušenja.
• Ulaze samo pravokutni džepovi.

CIX za Biesse

Uz uključeno CNC: Biesse CIX programi EFS uz svaki DXF zapiše i .cix program. CIX ima samo bušenja. Obris, utori i falcevi ostaju u DXF-u.

Blok	Što je	Polja
BEGIN ID CID3	Zaglavlje	REL= 5.0
BEGIN MAINDATA	Obradak	LPX duljina, LPY širina, LPZ debljina (mjera reza); CUSTSTR: Element / Ploča
BEGIN MACRO, NAME=BG	Jedno bušenje	SIDE strana; CRN "1" (kut X0/Y0); X, Y, Z položaj; DP dubina; DIA promjer; THR YES za prolaznu rupu

Strane (SIDE):

SIDE	Strana ploče	Isto kao u DXF-u
0	Lice (gornja ploha)	DRILL_…
1	Donji rub (Y = 0)	EDGE_BOTTOM_…
2	Desni rub (X = LPX)	EDGE_RIGHT_…
3	Gornji rub (Y = LPY)	EDGE_TOP_…
4	Lijevi rub (X = 0)	EDGE_LEFT_…

Pravila:

• CIX nastaje samo za ploču s rupama. Ploča koja ima samo utor nema CIX.
• Rupe u kantu imaju Z u sredini debljine ploče.
• Program _B buši lice B, kao i datoteka B.

Pazi

MPR i CIX su pregledna verzija. U sučelju piše: provjeri na stroju prije proizvodnje. Prvi program pusti na probnoj ploči i usporedi ga s PDF crtežem (uz razliku za kant).

U MPR i CIX programu hrvatska slova pišu se bez kvačica: č i ć kao c, š kao s, ž kao z, a đ kao dj, npr. Gornja poprecna ploca.

Postavke CNC datoteka

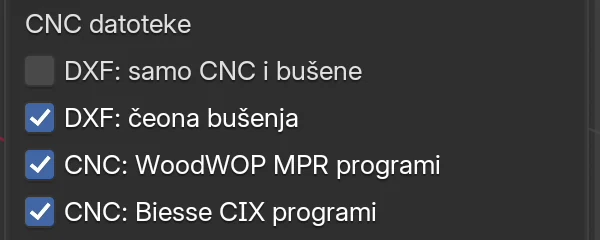

CNC kvačice su u panelu Izvoz, okvir Postavke, pod CNC datoteke. Vrijede za oba DXF gumba i za Proizvodni paket. Sve kvačice okvira opisuje Postavke izvoza.

Opcija	Što radi	Zadano	Vrijednosti
DXF: samo CNC i bušene	Izvoz preskače obične pravokutnike bez rupa i džepova. Oni se režu po krojnoj listi.	isključeno	uključeno, isključeno
DXF: čeona bušenja	Rupe u kantu (slojevi EDGE_…) idu u DXF, a vodoravna bušenja u MPR i CIX.	uključeno	uključeno, isključeno
CNC: WoodWOP MPR programi	Uz DXF zapiše .mpr program po ploči (bušenja i džepovi) za Homag/WoodWOP.	isključeno	uključeno, isključeno
CNC: Biesse CIX programi	Uz DXF zapiše .cix program po ploči (bušenja) za Biesse.	isključeno	uključeno, isključeno
PDF: vektorski crteži ploča (pod PDF crteži)	Stranice ploča u PDF-u su tehnički crteži s rupama i kotama. Vidi Vektorski PDF crteži ploča.	uključeno	uključeno, isključeno

Samo ploče s obradom

Uz DXF: samo CNC i bušene izvoz zapiše samo ploče koje imaju barem jedno od ovoga:

• CNC oznaku iz krojne liste (kutne ploče, radne ploče s izrezom ili kutnim spojem, izrez okvira Rezač);
• barem jednu rupu, u licu ili u kantu;
• džep (utor ili falc za leđa).

Izostanu npr. leđa, police na nosačima, fronte bez ručki i šarki i dijelovi ladica bez rupa. Krojna lista ih i dalje ima, pa ih pila reže po njoj.

Napomena

Ploča koja ima samo rupe u kantu (npr. dno s tiplima) ulazi u izvoz i kad je DXF: čeona bušenja isključeno. Tada u njezinom DXF-u ostane samo obris.

Vektorski PDF crteži ploča

Uz uključeno PDF: vektorski crteži ploča svaka stranica ploče u PDF-u (Izvoz svega u PDF, Izvoz odabranog u PDF) ima tehnički crtež. Crtež se ne renderira, pa je PDF gotov brzo i oštar je na svakom povećanju. Kako se PDF izvozi, piše u PDF crteži.

Ploča je nacrtana kao u DXF-u (lice A, ishodište dolje lijevo, Duljina vodoravno), ali na gotovoj mjeri.

Na crtežu	Što znači
Crna linija, svijetlosiva ploha	Obris ploče. Izrez je bijel.
Plava iscrtkana linija s brojem, npr. -10	Džep (utor ili falc) i njegova dubina; (B) znači da je na licu B
Debela plava crta uz rub, s brojem	Kant na tom rubu i njegova debljina. Rub 1 je donji ili lijevi, rub 2 gornji ili desni.
Siva dvostruka strelica u sredini	Smjer godova (uvijek vodoravno, uz Duljinu)
Kružnica, puna linija	Rupa u licu A
Kružnica, iscrtkana linija	Rupa u licu B
Broj uz rupu ili u njoj	Dubina rupe u mm; prolazno za prolaznu rupu
Iscrtkani pravokutnik od ruba prema unutra	Rupa u kantu, duga kao dubina rupe, s dubinom uz kraj
Brojevi ispod i lijevo od ploče	Kote rupa od donjeg lijevog kuta: X ispod, Y lijevo, u cijelim mm
Kote sa strelicama, najdalje od ploče	Duljina ispod i Širina lijevo

Boje rupa po namjeni (iste u legendi ispod crteža):

Boja	Namjena
plava	Tipl
crvena	Čašica šarke, Vijak čašice šarke, Podložna pločica šarke
zelena	Klizač ladice
narančasta	Nosač police
tirkizna	Konfirmat
smeđa	Minifix
ljubičasta	Ručka
crna	Spoj radnih ploča

Ispod crteža je tablica Legenda bušenja: jedan redak za svaku skupinu rupa iste namjene, lica, promjera i dubine.

Stupac	Što piše
(boja)	Boja rupa na crtežu
Legenda bušenja	Namjena: Tipl, Čašica šarke…
Ø × dubina	npr. Ø35 × 13 mm ili Ø5 prolazno
Lice	lice A, lice B, lijevi kant, desni kant, donji kant ili gornji kant
Kol.	Broj rupa u skupini
Pozicije X/Y	Položaj svake rupe od donjeg lijevog kuta, npr. (96, 22); (620, 22)

Bez kvačice PDF: vektorski crteži ploča stranica ploče je renderirana slika ploče s kotama i oznakama rupa za tiple. Izvoz tada traje dulje, a rupe okova nisu kotirane.

Provjera prije CNC-a

Provjera projekta

Provjera projekta traži greške u projektu prije izvoza. Gumb je prvi u panelu Izvoz.

1. U kartici EFS otvori panel Izvoz.
2. Klikni Provjera projekta.
3. Ako nema problema, program javi Nema pronađenih problema.
4. Inače se otvori prozor s popisom. Uz nalaz koji se odnosi na ploču ili element je gumb sa strelicom (Prikaži u sceni): odabere taj objekt i približi pogled.
5. Ispravi problem i klikni Provjera projekta ponovno.
6. OK zatvori prozor i javi Pronađeno problema: 3. Esc ili Cancel ga zatvori bez poruke.

Prozor pokaže najviše 40 nalaza, a ispod piše koliko ih ima još. Greške imaju ikonu upozorenja, a ostali nalazi ikonu i.

Lista rezanja u Excel i Izvoz DXF - sve pokreću provjeru same, nakon izvoza. Javljaju samo greške: Izvezeno, ali provjera projekta je našla greške: 2 (Provjera projekta).

Poruke o rupama

Poruka	Vrsta	Značenje	Što napraviti
Rupa za tipl Ø8 u 'Lijeva strana' (Element 1) probija ploču.	greška	Rupa za tipl u licu ide kroz cijelu ploču: ostaje manje od 0,5 mm.	Smanji Dubina u licu ili Duljina tipla u okviru Okovi i spojevi, ili deblju ploču.
Rupa Ø8×15 u 'Lijeva strana' (Element 1) ostavlja samo 3,0 mm materijala.	upozorenje	Ispod rupe za tipl ostaje manje od 4 mm, a ispod ostalih rupa manje od 2,5 mm.	Isto kao gore. Kod čašice šarke provjeri debljinu fronte.
Korpusi s vratima bez bušenja šarki: 3 (Okovi projekta).	upozorenje	Elementi s vratima imaju šarku Bez bušenja (samo broj).	U Okovima projekta izaberi šarku iz kataloga i primijeni je.
Korpusi s ladicama bez bušenja klizača: 2 (Okovi projekta).	upozorenje	Isto za klizače.	Izaberi klizač iz kataloga.
Korpusi bez tipli: 4 (Okovi projekta).	upozorenje	Elementi imaju Vrsta spoja: Nema: bočnice nemaju nijednu rupu za spoj.	Izaberi Tipli, Konfirmat ili Minifix.
Vrata 'Vrata lijeva' (Element 2) nemaju šarke.	upozorenje	Broj šarki je 0.	Upiši Šarke ili uključi Auto broj šarki.
Polica 'Horizontalna polica' (Ormar) ne leži na nosačima: smanjite prednji ili stražnji uvuk.	upozorenje	Pomična polica ne dolazi do prednjeg ili stražnjeg reda nosača.	Smanji Prednji urez ili Stražnji urez police. Vidi Pomične police, sustav 32.

Provjera ne javlja rupe u kantu ni prolazne rupe za ručke i glavu konfirmata: one su namjerne.

Primjer upozorenja: uz Dubina u licu 15 mm tipl u ploči od 18 mm ostavlja 3 mm, pa provjera javi upozorenje. Uz zadanu automatsku dubinu (debljina ploče minus 6 mm) to se ne događa.

Ostale poruke

Provjera javlja i preklapanje elemenata (greška), vrata koja pri otvaranju udaraju u susjeda ili zid, dekore bez cijene, dvostruke nazive elemenata i klizna vrata za drugu širinu. Sve poruke opisuje poglavlje Proizvodni paket i narudžba.

Napomena

Provjera ne zna za fronte skrivene s Shift+F: one nisu u izvozu, pa ih ni ne provjerava. Prije provjere vrati fronte gumbom Prikaži fronte.

Kontrolni popis prije stroja

1. Fronte su vidljive (gumb Prikaži fronte u zaglavlju je plav).
2. Tip šarke, Tip klizača i Vrsta spoja su iz kataloga, ne Bez bušenja (samo broj) i Nema.
3. Provjera projekta nema grešaka.
4. Rupe su pregledane u prozirnom prikazu (Alt+Z) na barem jednom elementu svake vrste.
5. Izvoz ide u praznu mapu.
6. U CAM-u su slojevi dodijeljeni obradama, a prva ploča je provjerena prema PDF crtežu, uz razliku za kant.
7. MPR ili CIX je prvi put pušten na probnoj ploči.
8. Ploče s datotekom _B označene su za drugi prolaz: stroj buši lice B nakon okretanja ploče.

Česte greške i rješenja

Izvoz DXF - odabrano je siv. Ništa nije odabrano. Klikni ploču elementa ili slobodnu ploču.

U mapi ima više DXF-ova nego ploča. Mapa nije bila prazna. Stari DXF-ovi s drugom mjerom u nazivu ostali su od prethodnog izvoza. Obriši ih ili izvezi u novu mapu. Što je u zadnjem izvozu, piše u index.csv.

Rupe u DXF-u su 2 mm drukčije nego na PDF-u. DXF je na mjeri reza, a PDF na gotovoj mjeri. Razlika je debljina kanta. Vidi Mjera reza u CNC datotekama.

Neka ploča nema DXF. Uključeno je DXF: samo CNC i bušene, a ploča je običan pravokutnik bez rupa. Ili je to fronta skrivena s Shift+F, ili ploča kojoj je postavljeno Nema.

DXF nema rupa u kantu. Isključeno je DXF: čeona bušenja. Uključi ga i izvezi ponovno.

Vrata nemaju rupa za šarke. Tip šarke je Bez bušenja (samo broj). Izaberi šarku iz kataloga u okviru Okovi i spojevi ili u Okovima projekta.

Za neku ploču nema MPR ili CIX programa. Ploča nema rupa (za MPR ni džepova). Program nastaje samo za ploču s obradom. CIX nema džepove, pa ploča samo s utorom nema CIX.

Ploča ima dvije datoteke, s i bez _B. Ploča ima rupe ili utor na obje strane. Datoteka _B je drugo lice, zrcaljeno.

Ploča je u CAM-u okrenuta drukčije nego u elementu. DXF crta ploču gledanu s lica A, s Duljinom uz os X. Vidi Ishodište i orijentacija.

Izrez sudopera je u DXF-u radne ploče zrcaljen. Radna ploča sa spojnicama crta se gledano odozdo, jer su rupe za spojnice s donje strane.

Naziv datoteke nema hrvatskih slova. DXF i nazivi datoteka koriste samo obična slova (č → c). Pravi naziv je u index.csv.

Provjera javlja da rupa za tipl probija ploču. Dubina u licu je prevelika za tu ploču, ili je ploča tanja od ostalih. Vidi Poruke o rupama.

Klik na izvoz javi grešku o probnom periodu ili pretplati. Izvozi su zaustavljeni. Vidi Kad probni period ili pretplata istekne.

Prečaci u ovom poglavlju

Tipka	Radnja
Alt+Z	Prozirni prikaz: vide se tipli i rupe
Shift+F	Sakrij fronte: skrivene fronte ne ulaze u DXF
Shift + klik	Dodaj element u odabir za Izvoz DXF - odabrano
Esc	Zatvori prozor Provjera projekta
Ctrl+Shift+E	Proizvodni paket: DXF u podmapu DXF, s krojnom listom, crtežima i ostalim

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Nesting i cjenik ploča
